1 H400-sarjan harvesteripäät PRODUCTIVITY UPTIME LOW DAILY OPERATING COSTS REVOLUTION LOGGING WILL NEVER BE THE SAME REVOLUTION

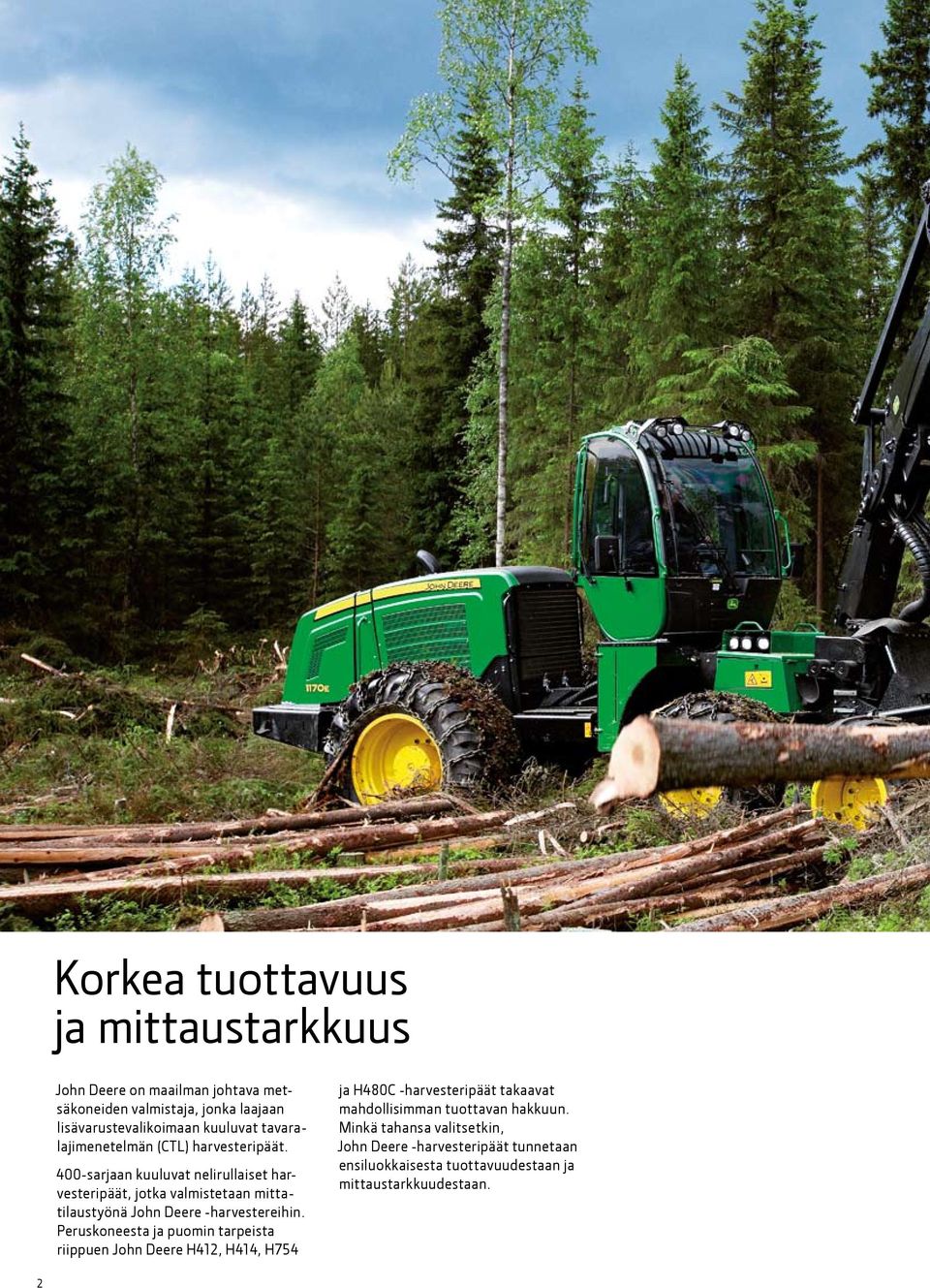

2 Korkea tuottavuus ja mittaustarkkuus John Deere on maailman johtava metsäkoneiden valmistaja, jonka laajaan lisävarustevalikoimaan kuuluvat tavaralajimenetelmän (CTL) harvesteripäät. 400-sarjaan kuuluvat nelirullaiset harvesteripäät, jotka valmistetaan mittatilaustyönä John Deere -harvestereihin. Peruskoneesta ja puomin tarpeista riippuen John Deere H412, H414, H754 ja H480C -harvesteripäät takaavat mahdollisimman tuottavan hakkuun. Minkä tahansa valitsetkin, John Deere -harvesteripäät tunnetaan ensiluokkaisesta tuottavuudestaan ja mittaustarkkuudestaan. 2

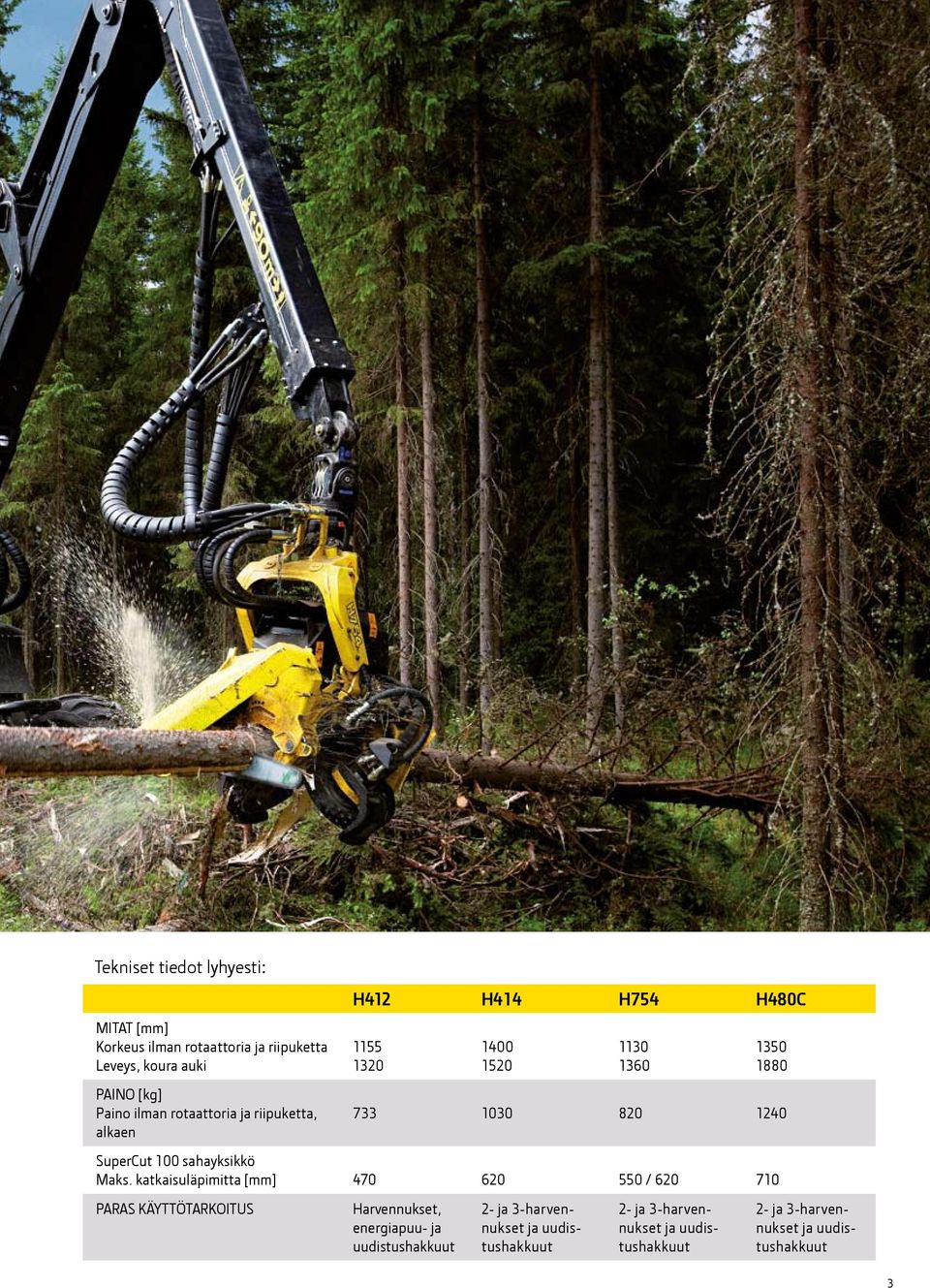

3 Tekniset tiedot lyhyesti: MITAT [mm] Korkeus ilman rotaattoria ja riipuketta Leveys, koura auki PAINO [kg] Paino ilman rotaattoria ja riipuketta, alkaen H412 H414 H754 H480C SuperCut 100 sahayksikkö Maks. katkaisuläpimitta [mm] / PARAS KÄYTTÖTARKOITUS Harvennukset, energiapuu- ja uudistushakkuut 2- ja 3-harvennukset ja uudistushakkuut 2- ja 3-harvennukset ja uudistushakkuut 2- ja 3-harvennukset ja uudistushakkuut 3

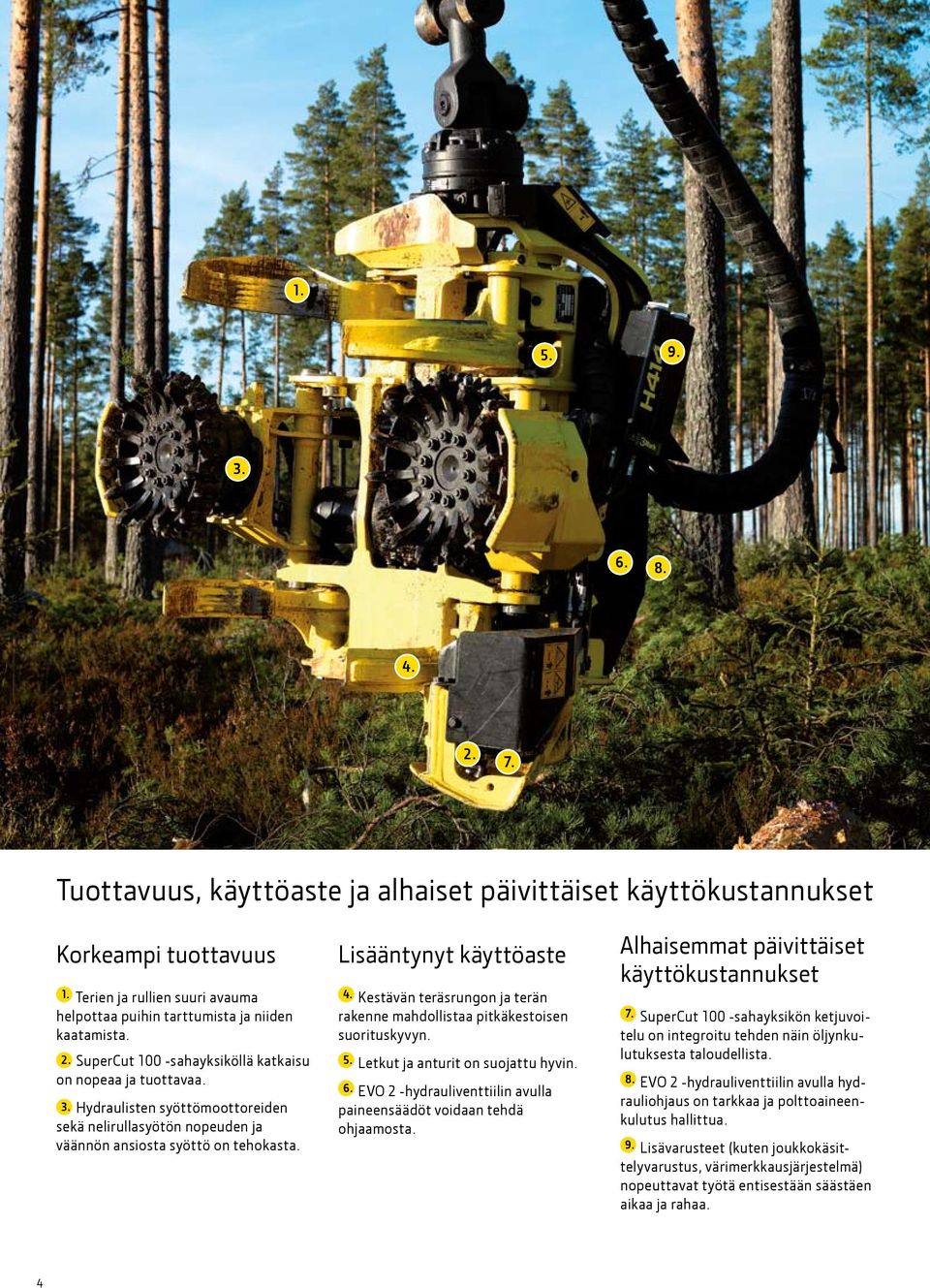

4 Tuottavuus, käyttöaste ja alhaiset päivittäiset käyttökustannukset Korkeampi tuottavuus 1. Terien ja rullien suuri avauma helpottaa puihin tarttumista ja niiden kaatamista. 2. SuperCut 100 -sahayksiköllä katkaisu on nopeaa ja tuottavaa. 3. Hydraulisten syöttömoottoreiden sekä nelirullasyötön nopeuden ja väännön ansiosta syöttö on tehokasta. Lisääntynyt käyttöaste 4. Kestävän teräsrungon ja terän rakenne mahdollistaa pitkäkestoisen suorituskyvyn. 5. Letkut ja anturit on suojattu hyvin. 6. EVO 2 -hydrauliventtiilin avulla paineensäädöt voidaan tehdä ohjaamosta. Alhaisemmat päivittäiset käyttökustannukset 7. SuperCut 100 -sahayksikön ketjuvoitelu on integroitu tehden näin öljynkulutuksesta taloudellista. 8. EVO 2 -hydrauliventtiilin avulla hydrauliohjaus on tarkkaa ja polttoaineenkulutus hallittua. 9. Lisävarusteet (kuten joukkokäsittelyvarustus, värimerkkausjärjestelmä) nopeuttavat työtä entisestään säästäen aikaa ja rahaa. 4

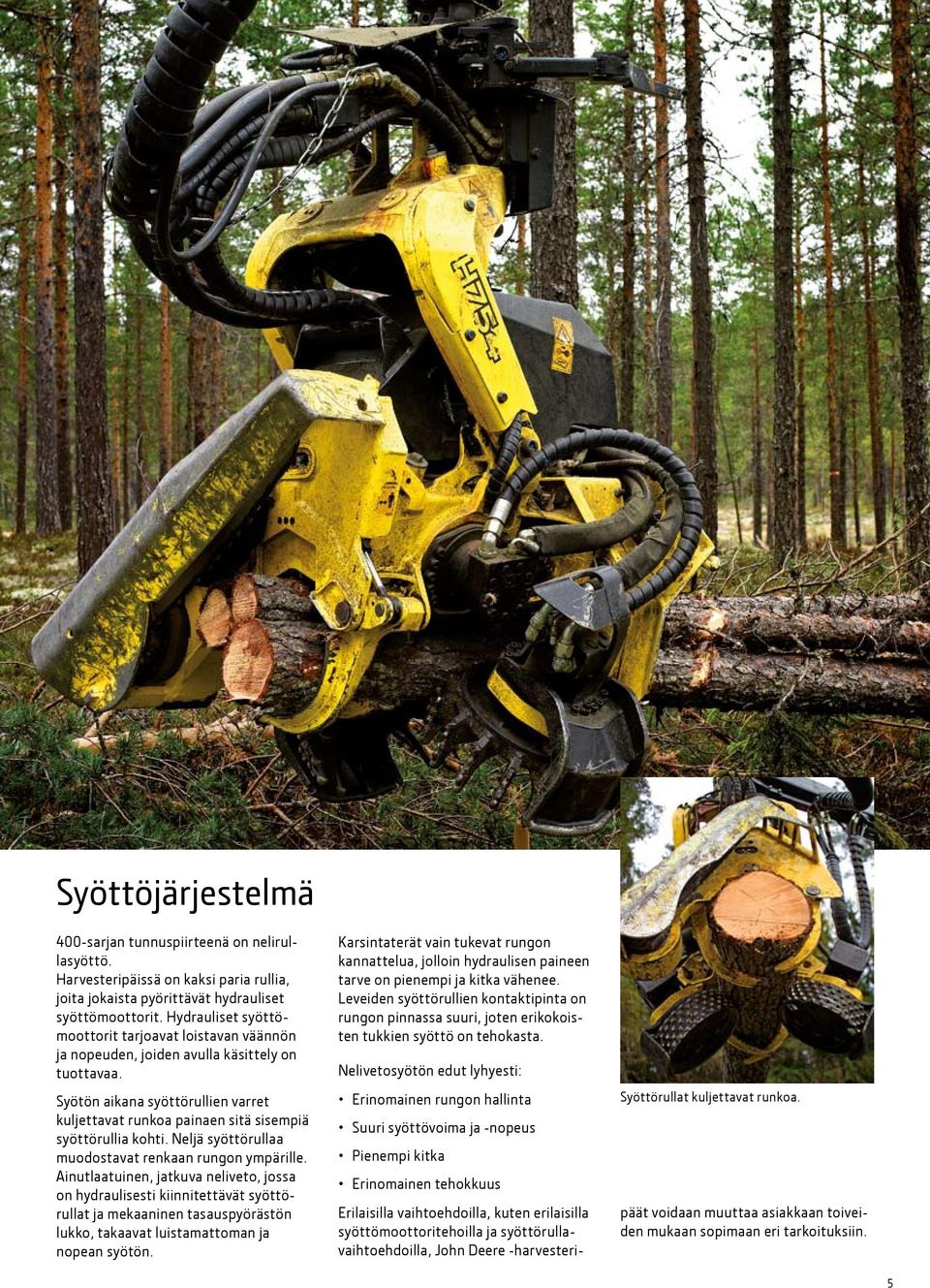

5 Syöttöjärjestelmä 400-sarjan tunnuspiirteenä on nelirullasyöttö. Harvesteripäissä on kaksi paria rullia, joita jokaista pyörittävät hydrauliset syöttömoottorit. Hydrauliset syöttömoottorit tarjoavat loistavan väännön ja nopeuden, joiden avulla käsittely on tuottavaa. Syötön aikana syöttörullien varret kuljettavat runkoa painaen sitä sisempiä syöttörullia kohti. Neljä syöttörullaa muodostavat renkaan rungon ympärille. Ainutlaatuinen, jatkuva neliveto, jossa on hydraulisesti kiinnitettävät syöttörullat ja mekaaninen tasauspyörästön lukko, takaavat luistamattoman ja nopean syötön. Karsintaterät vain tukevat rungon kannattelua, jolloin hydraulisen paineen tarve on pienempi ja kitka vähenee. Leveiden syöttörullien kontaktipinta on rungon pinnassa suuri, joten erikokoisten tukkien syöttö on tehokasta. Nelivetosyötön edut lyhyesti: Erinomainen rungon hallinta Suuri syöttövoima ja -nopeus Pienempi kitka Erinomainen tehokkuus Syöttörullat kuljettavat runkoa. Erilaisilla vaihtoehdoilla, kuten erilaisilla syöttömoottoritehoilla ja syöttörullavaihtoehdoilla, John Deere -harvesteripäät voidaan muuttaa asiakkaan toiveiden mukaan sopimaan eri tarkoituksiin. 5

6 Karsinta John Deere -harvesteripäiden karsintaterät on muotoiltu erikokoisten runkojen karsintaan. Terägeometria ja pitkät leikkuusärmät on tehty kestämään ja karsinta on tehokasta. Suhteutettu hydrauliikkalaitteisto vaihtaa terien asentoa nopeasti rungon läpimitan mukaan ja karsinta on laadukasta. Muutokset hydraulipaineeseen voidaan tehdä helposti ohjaamosta. Terien suuren avauman ansiosta puun kaataminen on nopeaa, prosessointiaika pienenee ja tuottavuus paranee. 6

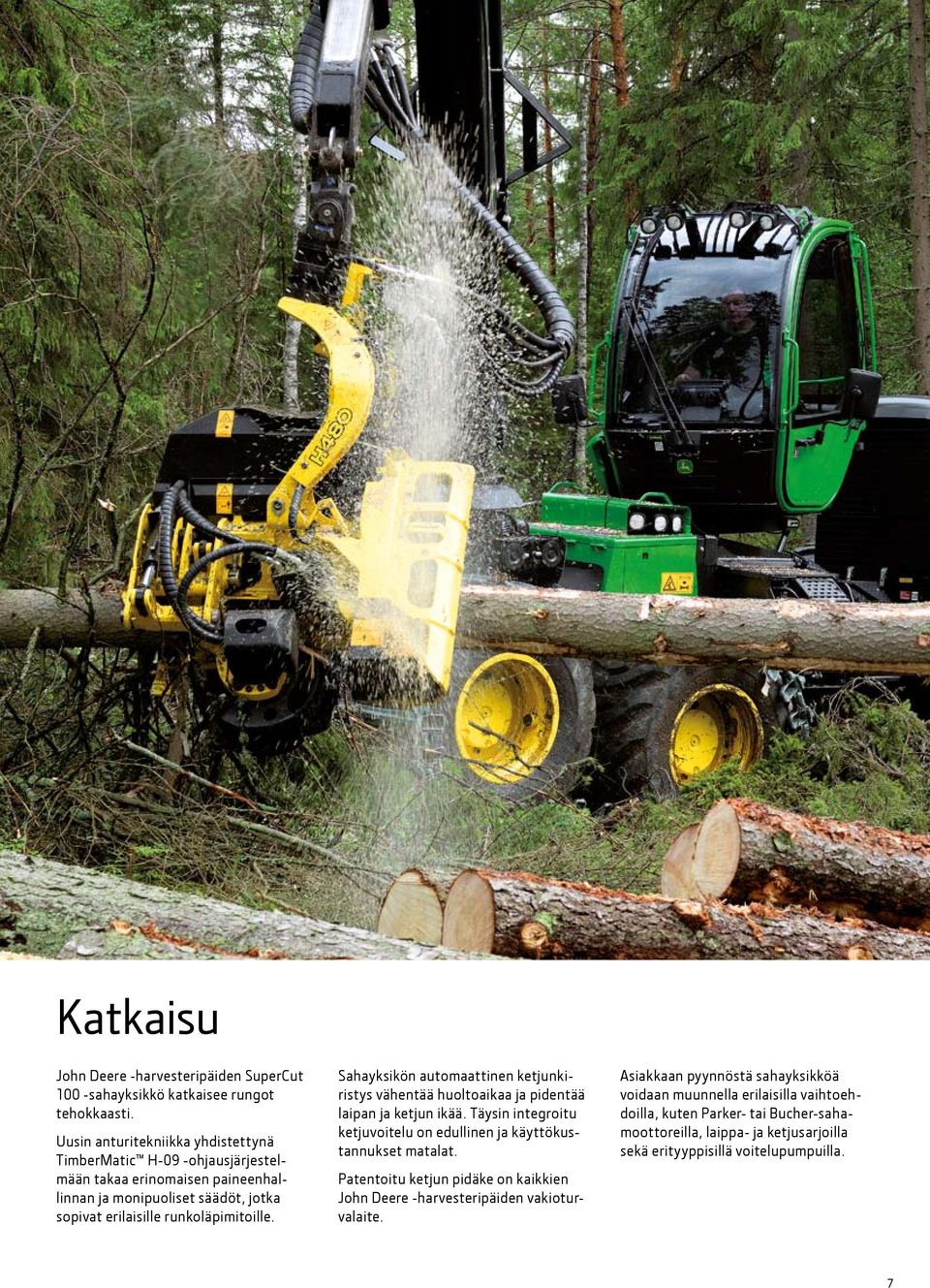

7 Katkaisu John Deere -harvesteripäiden SuperCut 100 -sahayksikkö katkaisee rungot tehokkaasti. Uusin anturitekniikka yhdistettynä TimberMatic H-09 -ohjausjärjestelmään takaa erinomaisen paineenhallinnan ja monipuoliset säädöt, jotka sopivat erilaisille runkoläpimitoille. Sahayksikön automaattinen ketjunkiristys vähentää huoltoaikaa ja pidentää laipan ja ketjun ikää. Täysin integroitu ketjuvoitelu on edullinen ja käyttökustannukset matalat. Patentoitu ketjun pidäke on kaikkien John Deere -harvesteripäiden vakioturvalaite. Asiakkaan pyynnöstä sahayksikköä voidaan muunnella erilaisilla vaihtoehdoilla, kuten Parker- tai Bucher-sahamoottoreilla, laippa- ja ketjusarjoilla sekä erityyppisillä voitelupumpuilla. 7

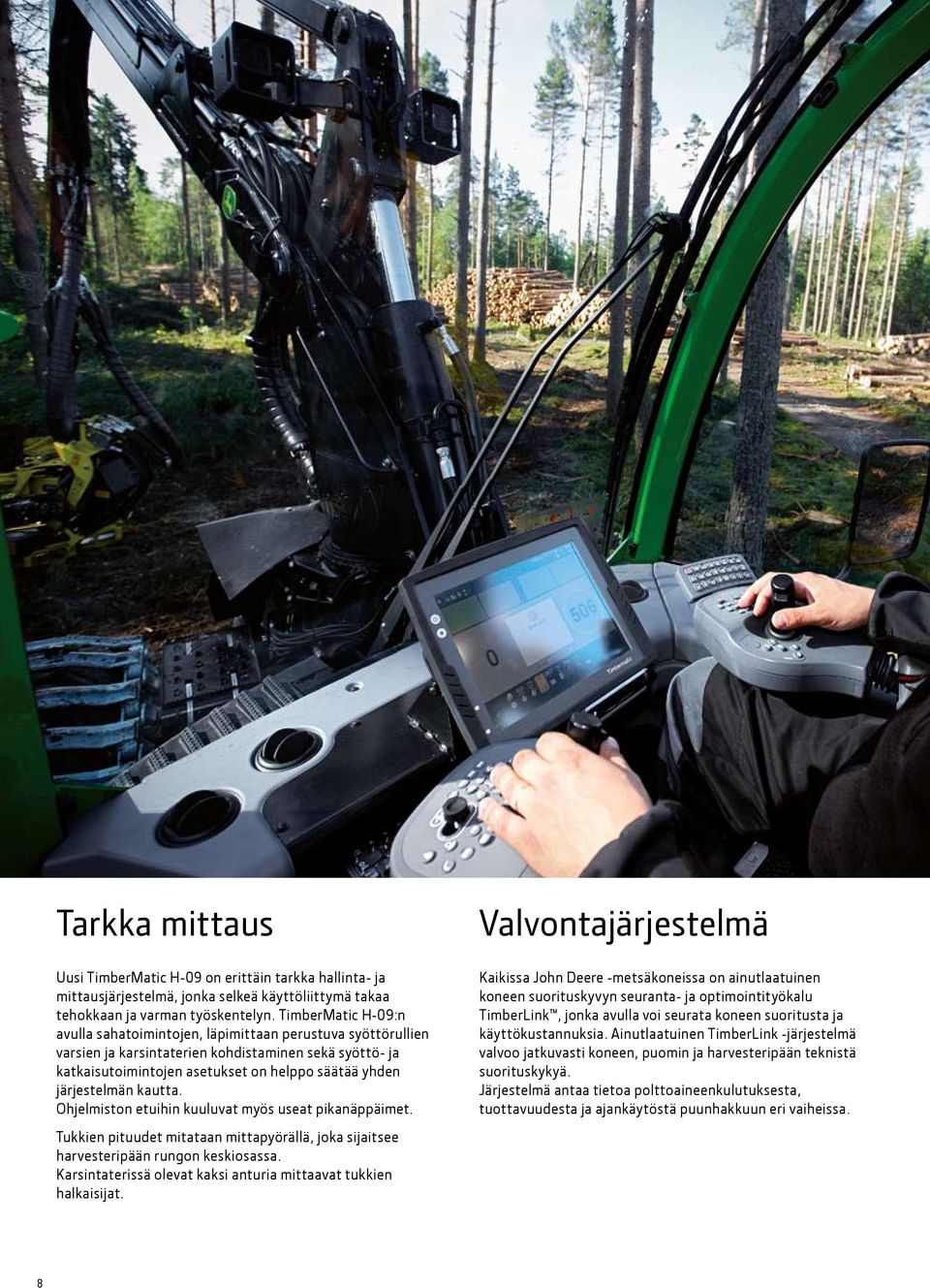

8 Tarkka mittaus Uusi TimberMatic H-09 on erittäin tarkka hallinta- ja mittausjärjestelmä, jonka selkeä käyttöliittymä takaa tehokkaan ja varman työskentelyn. TimberMatic H-09:n avulla sahatoimintojen, läpimittaan perustuva syöttörullien varsien ja karsintaterien kohdistaminen sekä syöttö- ja katkaisutoimintojen asetukset on helppo säätää yhden järjestelmän kautta. Ohjelmiston etuihin kuuluvat myös useat pikanäppäimet. Tukkien pituudet mitataan mittapyörällä, joka sijaitsee harvesteripään rungon keskiosassa. Karsintaterissä olevat kaksi anturia mittaavat tukkien halkaisijat. Valvontajärjestelmä Kaikissa John Deere -metsäkoneissa on ainutlaatuinen koneen suorituskyvyn seuranta- ja optimointityökalu TimberLink, jonka avulla voi seurata koneen suoritusta ja käyttökustannuksia. Ainutlaatuinen TimberLink -järjestelmä valvoo jatkuvasti koneen, puomin ja harvesteripään teknistä suorituskykyä. Järjestelmä antaa tietoa polttoaineenkulutuksesta, tuottavuudesta ja ajankäytöstä puunhakkuun eri vaiheissa. 8

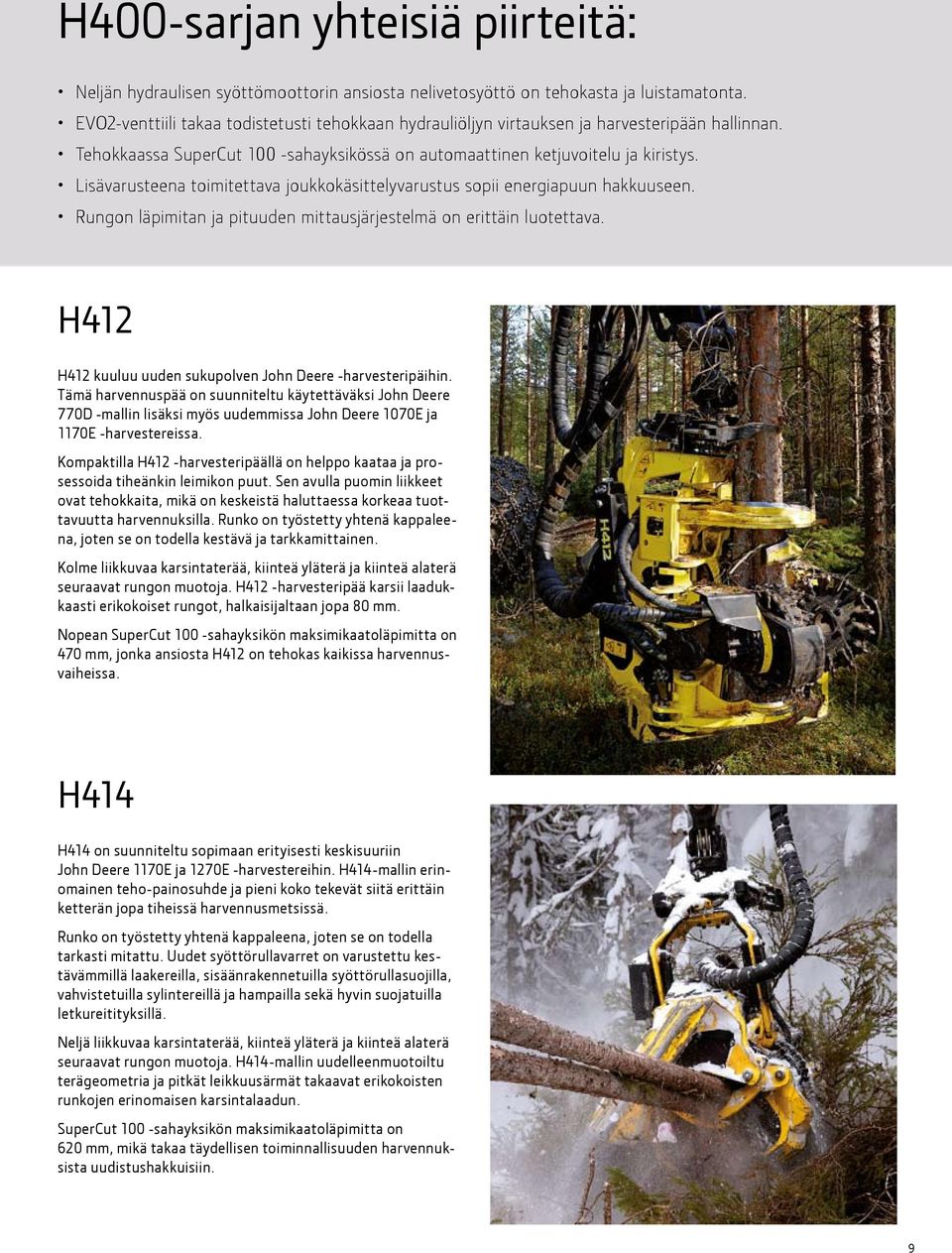

9 H400-sarjan yhteisiä piirteitä: Neljän hydraulisen syöttömoottorin ansiosta nelivetosyöttö on tehokasta ja luistamatonta. EVO2-venttiili takaa todistetusti tehokkaan hydrauliöljyn virtauksen ja harvesteripään hallinnan. Tehokkaassa SuperCut 100 -sahayksikössä on automaattinen ketjuvoitelu ja kiristys. Lisävarusteena toimitettava joukkokäsittelyvarustus sopii energiapuun hakkuuseen. Rungon läpimitan ja pituuden mittausjärjestelmä on erittäin luotettava. H412 H412 kuuluu uuden sukupolven John Deere -harvesteripäihin. Tämä harvennuspää on suunniteltu käytettäväksi John Deere 770D -mallin lisäksi myös uudemmissa John Deere 1070E ja 1170E -harvestereissa. Kompaktilla H412 -harvesteripäällä on helppo kaataa ja prosessoida tiheänkin leimikon puut. Sen avulla puomin liikkeet ovat tehokkaita, mikä on keskeistä haluttaessa korkeaa tuottavuutta harvennuksilla. Runko on työstetty yhtenä kappaleena, joten se on todella kestävä ja tarkkamittainen. Kolme liikkuvaa karsintaterää, kiinteä yläterä ja kiinteä alaterä seuraavat rungon muotoja. H412 -harvesteripää karsii laadukkaasti erikokoiset rungot, halkaisijaltaan jopa 80 mm. Nopean SuperCut 100 -sahayksikön maksimikaatoläpimitta on 470 mm, jonka ansiosta H412 on tehokas kaikissa harvennusvaiheissa. H414 H414 on suunniteltu sopimaan erityisesti keskisuuriin John Deere 1170E ja 1270E -harvestereihin. H414-mallin erinomainen teho-painosuhde ja pieni koko tekevät siitä erittäin ketterän jopa tiheissä harvennusmetsissä. Runko on työstetty yhtenä kappaleena, joten se on todella tarkasti mitattu. Uudet syöttörullavarret on varustettu kestävämmillä laakereilla, sisäänrakennetuilla syöttörullasuojilla, vahvistetuilla sylintereillä ja hampailla sekä hyvin suojatuilla letkureitityksillä. Neljä liikkuvaa karsintaterää, kiinteä yläterä ja kiinteä alaterä seuraavat rungon muotoja. H414-mallin uudelleenmuotoiltu terägeometria ja pitkät leikkuusärmät takaavat erikokoisten runkojen erinomaisen karsintalaadun. SuperCut 100 -sahayksikön maksimikaatoläpimitta on 620 mm, mikä takaa täydellisen toiminnallisuuden harvennuksista uudistushakkuisiin. 9

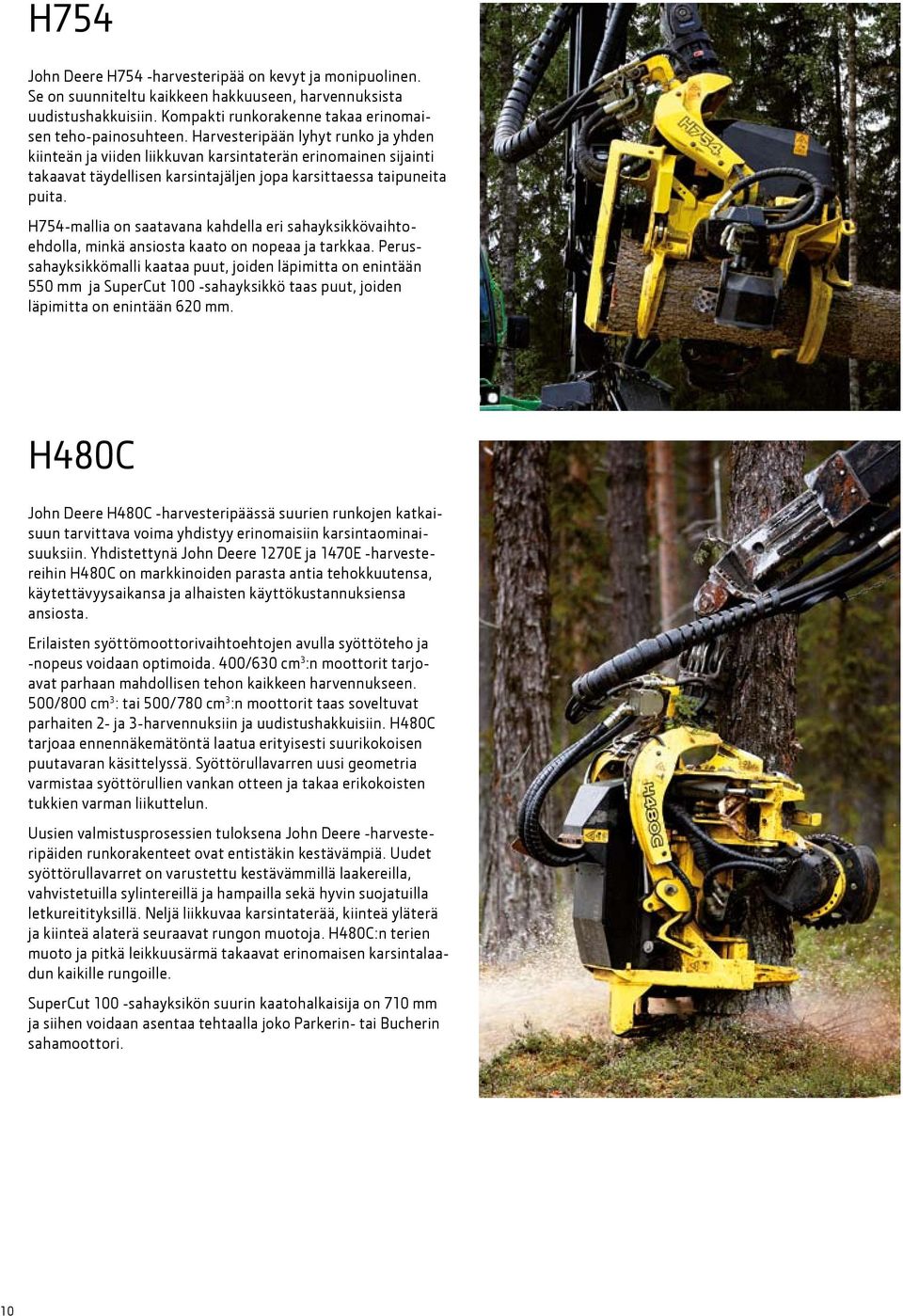

10 H754 John Deere H754 -harvesteripää on kevyt ja monipuolinen. Se on suunniteltu kaikkeen hakkuuseen, harvennuksista uudistushakkuisiin. Kompakti runkorakenne takaa erinomaisen teho-painosuhteen. Harvesteripään lyhyt runko ja yhden kiinteän ja viiden liikkuvan karsintaterän erinomainen sijainti takaavat täydellisen karsintajäljen jopa karsittaessa taipuneita puita. H754-mallia on saatavana kahdella eri sahayksikkövaihtoehdolla, minkä ansiosta kaato on nopeaa ja tarkkaa. Perussahayksikkömalli kaataa puut, joiden läpimitta on enintään 550 mm ja SuperCut 100 -sahayksikkö taas puut, joiden läpimitta on enintään 620 mm. H480C John Deere H480C -harvesteripäässä suurien runkojen katkaisuun tarvittava voima yhdistyy erinomaisiin karsintaominaisuuksiin. Yhdistettynä John Deere 1270E ja 1470E -harvestereihin H480C on markkinoiden parasta antia tehokkuutensa, käytettävyysaikansa ja alhaisten käyttökustannuksiensa ansiosta. Erilaisten syöttömoottorivaihtoehtojen avulla syöttöteho ja -nopeus voidaan optimoida. 400/630 cm 3 :n moottorit tarjoavat parhaan mahdollisen tehon kaikkeen harvennukseen. 500/800 cm 3 : tai 500/780 cm 3 :n moottorit taas soveltuvat parhaiten 2- ja 3-harvennuksiin ja uudistushakkuisiin. H480C tarjoaa ennennäkemätöntä laatua erityisesti suurikokoisen puutavaran käsittelyssä. Syöttörullavarren uusi geometria varmistaa syöttörullien vankan otteen ja takaa erikokoisten tukkien varman liikuttelun. Uusien valmistusprosessien tuloksena John Deere -harvesteripäiden runkorakenteet ovat entistäkin kestävämpiä. Uudet syöttörullavarret on varustettu kestävämmillä laakereilla, vahvistetuilla sylintereillä ja hampailla sekä hyvin suojatuilla letkureitityksillä. Neljä liikkuvaa karsintaterää, kiinteä yläterä ja kiinteä alaterä seuraavat rungon muotoja. H480C:n terien muoto ja pitkä leikkuusärmä takaavat erinomaisen karsintalaadun kaikille rungoille. SuperCut 100 -sahayksikön suurin kaatohalkaisija on 710 mm ja siihen voidaan asentaa tehtaalla joko Parkerin- tai Bucherin sahamoottori. 10

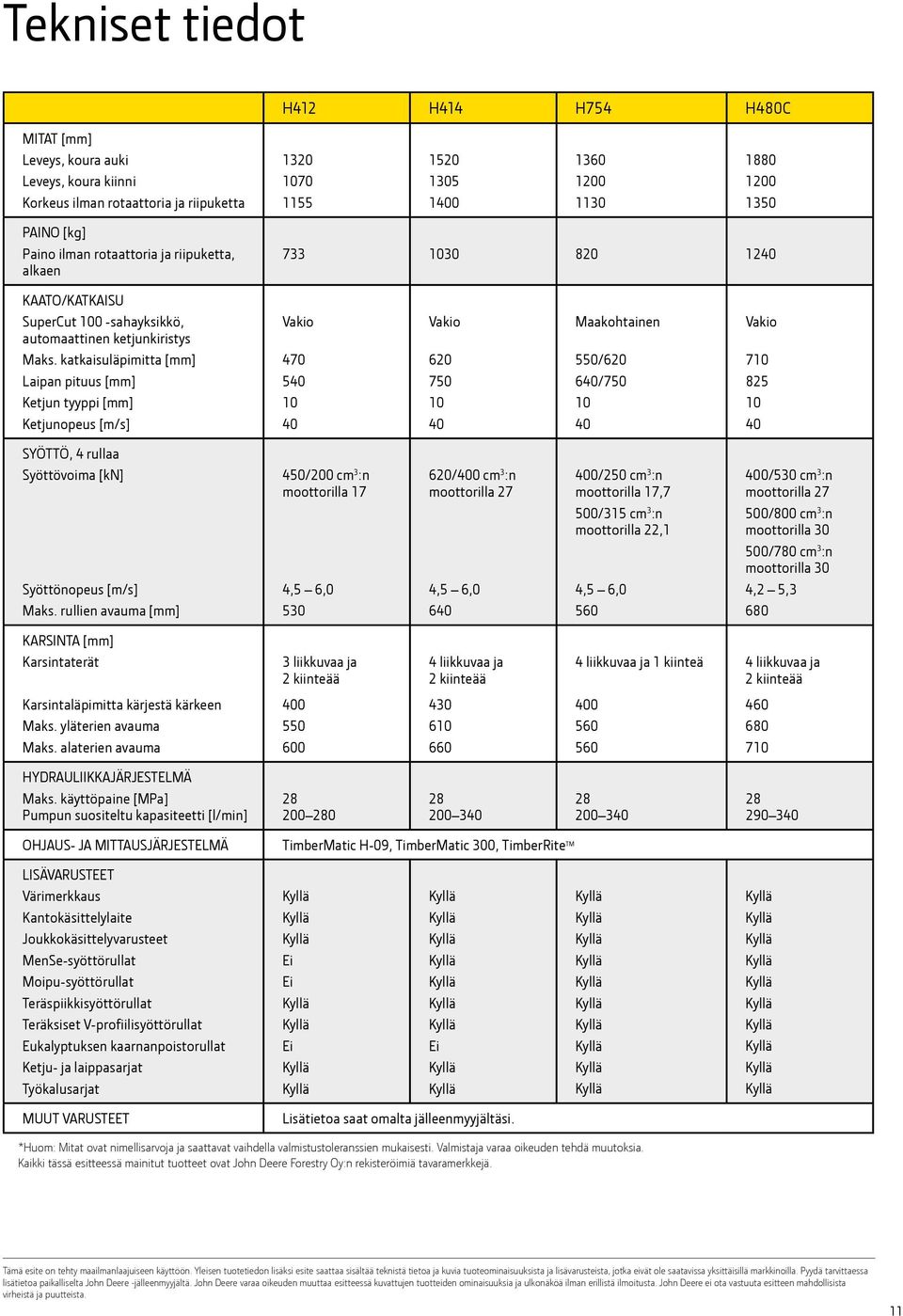

11 Tekniset tiedot H412 H414 H754 H480C MITAT [mm] Leveys, koura auki Leveys, koura kiinni Korkeus ilman rotaattoria ja riipuketta PAINO [kg] Paino ilman rotaattoria ja riipuketta, alkaen KAATO/KATKAISU SuperCut 100 -sahayksikkö, automaattinen ketjunkiristys Maks. katkaisuläpimitta [mm] Laipan pituus [mm] Ketjun tyyppi [mm] Ketjunopeus [m/s] Vakio Vakio Maakohtainen 550/ / Vakio SYÖTTÖ, 4 rullaa Syöttövoima [kn] Syöttönopeus [m/s] Maks. rullien avauma [mm] 450/200 cm 3 :n moottorilla 17 4,5 6, /400 cm 3 :n moottorilla 27 4,5 6, /250 cm 3 :n moottorilla 17,7 500/315 cm 3 :n moottorilla 22,1 4,5 6, /530 cm 3 :n moottorilla /800 cm 3 :n moottorilla /780 cm 3 :n moottorilla 30 4,2 5,3 680 KARSINTA [mm] Karsintaterät 3 liikkuvaa ja 2 kiinteää 4 liikkuvaa ja 2 kiinteää 4 liikkuvaa ja 1 kiinteä 4 liikkuvaa ja 2 kiinteää Karsintaläpimitta kärjestä kärkeen Maks. yläterien avauma Maks. alaterien avauma HYDRAULIIKKAJÄRJESTELMÄ Maks. käyttöpaine [MPa] Pumpun suositeltu kapasiteetti [l/min] OHJAUS- JA MITTAUSJÄRJESTELMÄ TimberMatic H-09, TimberMatic 300, TimberRite TM LISÄVARUSTEET Värimerkkaus Kantokäsittelylaite Joukkokäsittelyvarusteet MenSe-syöttörullat Moipu-syöttörullat Teräspiikkisyöttörullat Teräksiset V-profiilisyöttörullat Eukalyptuksen kaarnanpoistorullat Ketju- ja laippasarjat Työkalusarjat Ei Ei Ei Ei MUUT VARUSTEET Lisätietoa saat omalta jälleenmyyjältäsi. *Huom: Mitat ovat nimellisarvoja ja saattavat vaihdella valmistustoleranssien mukaisesti. Valmistaja varaa oikeuden tehdä muutoksia. Kaikki tässä esitteessä mainitut tuotteet ovat John Deere Forestry Oy:n rekisteröimiä tavaramerkkejä. Tämä esite on tehty maailmanlaajuiseen käyttöön. Yleisen tuotetiedon lisäksi esite saattaa sisältää teknistä tietoa ja kuvia tuoteominaisuuksista ja lisävarusteista, jotka eivät ole saatavissa yksittäisillä markkinoilla. Pyydä tarvittaessa lisätietoa paikalliselta John Deere -jälleenmyyjältä. John Deere varaa oikeuden muuttaa esitteessä kuvattujen tuotteiden ominaisuuksia ja ulkonäköä ilman erillistä ilmoitusta. John Deere ei ota vastuuta esitteen mahdollisista virheistä ja puutteista. 11

12 Nothing runs like a Deere E-sarjan koneiden suunnittelun perustana on tuottavuus, käyttöaste ja alhaiset käyttökustannukset. Joka vuosi John Deere investoi merkittäviä summia tuotekehitykseen, jotta metsäkoneemme ovat mahdollisimman hyvin suunniteltuja ja valmistettuja. John Deere on yhteistyökumppanisi. Haluamme tarjota kokonaisvaltaisia ratkaisuja, jotka tukevat yritystäsi tekemällä jokapäiväisestä työstä tuottavampaa. Laadukkaiden metsäkoneiden lisäksi tarjoamme laajan valikoiman palveluja ja työkaluja, jotta koneesi toimisivat entistäkin tehokkaammin. Tavoitteemme on auttaa sinua saamaan työt tehtyä nopeammin, turvallisemmin ja mukavammin! John Deere Forestryn metsäkoneet on suunniteltu ja valmistettu Suomessa.
