S 38 SX Reptor. Kuorma-autoon asennettava betonipumppu. 37,30 m Betonin tuotto. Ulottuvuus pystysuunnassa

Transkriptio

1 S 38 SX Reptor Kuorma-autoon asennettava betonipumppu Ulottuvuus pystysuunnassa 37,30 m Betonin tuotto enintään 162 m 3 /h Betoniin kohdistuva paine enintään 85 bar

2 SCHWINGin S 38 SX Reptor Vie joustavuus uudelle tasolle SCHWINGin S 38 SX vie joustavuuden uudelle tasolle 30 metrin luokassa. Innovatiivisessa Reptorpuomissa yhdistyvät poikkeuksellisen laajat aukeamiskulmat, helppokäyttöinen taitto sekä ainutlaatuinen liikkuvuus. Käyttöikä ja luotettavuus ovat myös huippuluokkaa: S 38 SX ei tee myönnytyksiä rakenteen suhteen, mutta sen käyttöpaino on kuitenkin alle 26 tonnia. Lisää joustavuutta laadusta tinkimättä.

3

4 SCHWINGin S 38 SX Reptor Tärkeimmät edut ja hyödyt Puomi Puomin osien laajojen aukeamiskulmien ja taiton ansiosta Reptor-puomia on helppo käyttää vaativissakin sovelluksissa. Siksi se on erinomainen valinta pumppusovelluksiin halleissa tai rakennuksien sisäänvientiin. Puomin asemointi on nopeaa tornin 2 x 365 kääntymisalueen ansiosta. Pumppusarja SCHWINGin SX-tukijalat mahdollistavat 2,50 metrin pituisilla pumppusylintereillä varustetun pitkäiskuisen P2525-pumppusarjan käyttämisen tämän luokan koneessa. Hyödyt: sujuvampi käyttö ja 15% vähemmän iskuja kuin muissa tämän luokan pumppusarjoissa. Betoniventtiili Legendaarisessa kulutuskestävässä ROCK-venttiilissä on optimaalinen geometria matalakitkaista betonivirtausta varten. Se takaa alhaiset huolto- ja käyttökustannukset. S 38 SX Reptor -pumpun puhdistaminen on helppoa ja nopeaa, joten se on pian valmis seuraavaan työtehtävään. Syötön ohjaus Vesisäiliö voidaan täyttää ja tyhjentää ja vesipumppua, sekoitinta, letkua, korkeapainepuhdistinta ja kompressoria voidaan kaikkia ohjata standardoidulla syötön ohjauksella. Nämä ominaisuudet ovat vakiona kaikissa SCHWINGin kuormaautoon asennettavissa betonipumpuissa, jotta niiden käyttö olisi selkeää ja helppoa.

5 SX-tukijalat SCHWINGin kehittämissä SX-tukijaloissa yhdistyvät korkea vääntöjäykkyys ja erinomainen vakaus, minkä lisäksi ne eivät vie paljon tilaa. Suojattu männänvarsi ja sisäiset hydrauliikkalinjat estävät vaurioita ja pienentävät huoltokustannuksia. Avoin hydrauliikkajärjestelmä S 38 SX Reptor -pumpun avoin hydrauliikkajärjestelmä muuntaa moottorin tehon pumppaustehoksi tehokkaasti ja pienellä häviöllä. Näin tavalliset tuottomäärät voidaan saavuttaa polttoainetta säästävällä vain hieman yli 1000 rpm:n käyntinopeudella. SC 30 -kauko-ohjain Kevyt, mukava ja helppokäyttöinen SC 30 -ohjain auttaa vähentämään väsymystä, jolloin käyttäjä voi paremmin keskittyä työhönsä pidempiäkin aikoja. Tehokkaat akut takaavat vähintään 8 tunnin toiminta-ajan. Vector-ohjaus Koneen käyttäjä voi tarkastella koneen tietoja, käyttöolosuhteita ja asetuksia S 38 SX Reptor -pumpusta sekä tehdä muutoksia eri parametreihin intuitiivisen VECTOR-ohjauksen kautta. Integroitu diagnostiikkajärjestelmä takaa turvallisen käytön ja myös muistuttaa käyttäjää huollon tarpeesta.

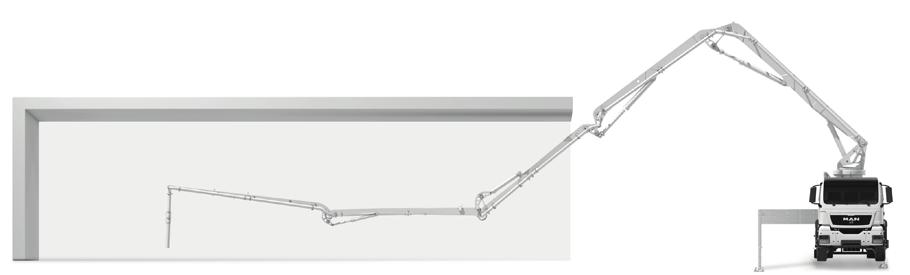

6 Reptor-puomi. Poikkeuksellisen joustava. Kuorma-autoon asennettavan betonipumpun käyttö halleissa tai rakennusten edessä sisäänvedetyllä puomilla vaatii kokemusta ja jatkuvaa tarkkaavaisuutta. Mitä joustavampaa ja helpompaa betonipumpun puomin käyttäminen on, sitä nopeammin ja turvallisemmin tällaiset vaativat tehtävät voidaan suorittaa. Puomin osien laajojen aukeamiskulmien ja taiton ansiosta S 38 SX -pumpun Reptor-puomi on erinomainen työkalu edellä mainittuihin sovelluksiin. Intuitiivinen käyttö ja erinomainen liikkuvuus takaavat hyvän tehokkuuden ja turvallisuuden kaikilla työmailla. h A B C h Lattia A Vaakasuuntainen ulottuvuus lattialla B Tukijalkojen ja rakennuksen C Ajoneuvon ulkoreunan ja välinen etäisyys rakennuksen välinen etäisyys Alakerta (3 m) 1. kerros (6 m) 2. kerros (9 m) 3. kerros (12 m) 16,40 m 12,50 m 17,10 m 18,40 m 10,50 m 15,10 m 20,40 m 8,50 m 13,10 m 22,40 m 6,50 m 11,10 m A h B C Hallin korkeus h A Pystysuuntainen ulottuvuus hallin sisällä B Tukijalkojen ja hallin välinen etäisyys C Ajoneuvon ulkoreunan ja hallin välinen etäisyys 5 m 22,50 m 6,50 m 11,10 m 6 m 23,50 m 5,50 m 10,10 m 7 m 24,50 m 4,50 m 9,10 m 8 m 32,60 m (suurin ulottuvuus vaakasuunnassa) Asentaminen hallin sisään on mahdollista (taittokorkeus: 7,40 m)

7 S 38 SX Reptor Kuorma-autoon asennettava betonipumppu ROCK-venttiili. Erittäin kestävä. Nopeampi puhdistus pienemmällä vesimäärällä. Suoran rakenteensa ansiosta ROCK-venttiili on muita betoniventtiilejä helpompi ja nopeampi puhdistaa. Se tarjoaa myös suoran näkymän jakosylinteriin ja pumppausmäntiin. Näin pumppusarjan puhdistaminen käy helposti vain kahden iskun aikana. Tämä säästää vettä ja vähentää puhdistukseen tarvittavaa aikaa. Jäännösbetonin kaapiminen pois Optimaalinen geometria matalakitkaista betonivirtausta varten. Mitä vähemmän betonivirtauksen suunta muuttuu betoniventtiilissä, sitä vähemmän on painehäviötä ja kulumista. Juuri näin on ROCK-venttiilin kohdalla: sen optimaalinen geometria takaa suoran ja erittäin vähäkitkaisen betonivirtauksen jakosylinteristä poistoon. Tämä vähentää betoniventtiilin kulumista ja minimoi toiminnan vaatiman energian määrän. Se myös takaa alhaisemmat huolto- ja käyttökustannukset. betonivirtauksen poikkeama betonivirtauksen poikkeama ROCK-venttiili muu betoniventtiili Älykäs suojaus kulumista vastaan. Betoniventtiili kuluu nopeasti, sillä betonia syötetään lähtöön suurella paineella. Tämän kulumisen minimoimiseksi ROCKventtiilin suurimmalla kuormituksella olevassa kohdassa betoni ei hankaa terästä vaan betonia vasten. Tämä on saatu aikaan ROCK-venttiilin älykkäällä muotoilulla, jossa kyseiseen kohtaan muodostuu betonikolmio. Tämä betonikerros suojaa ROCKventtiiliä, minkä ansiosta sen käyttöikä on huomattavasti muita venttiilejä pidempi. Huomattavasti enemmän tuottoa kuutiometriä kohden. ROCK-venttiiliä suojaava betonikolmio ROCK-venttiiliä suojaava betonikolmio

8 EASy ja EASyflex EASY- ja EASyflex-tukijalkajärjestelmät laajentavat S 43 SX III -pumpun käyttömahdollisuuksia. EASY-järjestelmällä betonipumppu voidaan tarvittaessa tukea turvallisesti yhdeltä puolelta. Näin työskentelyalueen laajuus on 135. EASyflex tarjoaa useita tukijalkayhdistelmiä, mikä lisää joustavuutta työmaalla. Näin pumppusovelluksia voidaan käyttää mahdollisimman turvallisesti myös vaikeissa ja ahtaissa tiloissa. Lisääntynyt joustavuus parantaa myös turvallisuutta. EASy EASy180 4,63 m 32,60 m 6,30 m 32,60 m 0 % 75 % % 0 % Pysäköintialueen ala 4,75 m Pysäköintialueen ala 4,75 m EASyFront ,60 m EASy ja EASyFront 32,60 m 6,95 m 6,95 m % 0 % 0 % 2,50 m ajoneuvon leveys Pysäköintialueen ala 4,75 m tukijalkojen levitys Määritetty tukijalkojen levitys mitataan tukijalan keskiosasta. Puiset tuet tai muu alustan puutavara on huomioitava asennusaluetta määritettäessä. asennusalue

9 S 38 SX Reptor Kuorma-autoon asennettava betonipumppu Työskentelyalue R-taitto Letku 3,50 m Taittokorkeus Nettoulottuvuus vaakasuunnassa 29,85 * Ulottuvuus vaakasuunnassa 32,60 m *etupuskurista

10 S 38 SX Reptor Kuorma-autoon asennettava betonipumppu Tekniset tiedot Toiminta Pumppusarja P /75 P /75 P /80 P /80 P /85* Käyttö l/min Jakosylinterit mm 230 x x x x x Betonin tuotto enintään m 3 /h Betoniin kohdistuva paine enintään bar Iskunopeus enintään 1/min Betoniventtiili M-ROCK M-ROCK B-ROCK B-ROCK B-ROCK (Lisävaruste: B-ROCK) (Lisävaruste: B-ROCK) Hydrauliikkajärjestelmä Rakenne avoin järjestelmä Hydrauliikkasäiliö l 420 Puomi 38 R Reptor Jakolinja DN 125 Letkun pituus m 3,50 (vaihtoehto: 1,00 + 2,50) Ulottuvuus pystysuunnassa m 37,30 Ulottuvuuden syvyys m 25,90 Ulottuvuus vaakasuunnassa m 32,60 Nettoulottuvuus vaakasuunnassa m 29,85 (etupuskurista) Puomin osien määrä 5 Taittopisteiden korkeus m 4,20 / 11,83 / 18,12 / 24,22 / 30,52 Kääntymisalue 2 x 365 Taittokorkeus m 7,40 Rungon Tukijalkojen leveys edessä m 6,95 Tukijalkojen leveys takana m 7,30 Alarunko (pumpun runko) lyhyt pitkä Tukijalkojen kuorma edessä kn Tukijalkojen kuorma takana kn Alusta (esimerkkejä**) Mercedes-Benz Arocs 2840 Mercedes-Benz Arocs 3240 Mercedes-Benz Arocs 3240 Akselit 6x4 8x4 8x4 Alarunko (pumpun runko) lyhyt lyhyt pitkä Akseliväli alleajosuojalla / Pituus / / / ilman alleajosuojaa Muuta Vesisäiliö l 610 *vain yhdistettynä pitkään alarunkoon **muut alustat mahdollisia

11 S 38 SX Reptor Kuorma-autoon asennettava betonipumppu
