SIMOTICS GP, SD, DP Pienjännitemoottorit Vakiokoneet

Transkriptio

1

2

3 SIMOTICS GP, SD, DP Pienjännitemoottorit Käyttöoppaan tiivistelmä Oikeudelliset ohjeet Pätevät henkilöt Tähän dokumentaatioon kuuluvaa tuotetta/järjestelmää saa käsitellä vain kyseiseen tehtävään pätevyyden omaava ammattitaitoinen henkilöstö ottaen huomioon kyseiseen tehtävään kuuluvan dokumentaation, ennen kaikkea siihen sisältyvät turvaohjeet ja varoitukset. Ammattitaitoinen henkilöstö pystyy ammattikoulutuksensa ja kokemuksensa perusteella havaitsemaan näiden tuotteiden/järjestelmien käsittelyyn liittyvät riskit ja välttämään mahdolliset vaarat. Siemens-tuotteiden tarkoituksenmukainen käyttö Huomaa seuraava: VAROITUS Siemens-tuotteita saa käyttää vain luettelossa ja tuotteen teknisissä dokumenteissä määriteltyihin käyttötarkoituksiin. Mikäli käytetään muiden valmistajan tuotteita ja komponentteja, tulee niiden olla Siemens suosittelemia ja/tai hyväksymiä. Tuotteiden oikea ja turvallinen käyttö edellyttää asianmukaista kuljetusta, varastointia, pystytystä, asennusta, asetuksia, käyttöönottoa, käyttöä ja huoltoa. sallitun ympäristön olosuhteita koskevien ehtojen tulee täyttyä. Tuotteen dokumentaation ohjeita tulee noudattaa. Siemens AG Kaikki oikeudet pidätetään , 01/2016 1

4 Varoitusohjeiden konsepti Tämä opas sisältää ohjeita, jotka on otettava huomioon yleisen turvallisuuden vuoksi ja aineellisten vahinkojen välttämiseksi. Oman turvallisuutesi vuoksi annetut ohjeet on merkitty varoituskolmiolla. Ainoastaan aineellisten vahinkojen välttämiseksi annetuissa ohjeissa ei ole varoituskolmiota. Varoitukset esitetään alenevassa järjestyksessä siten, että suurimmat vaarat ilmoitetaan ensimmäisinä: VAARA tarkoittaa, että seurauksena on kuolema tai vakavat vammat, jos ohjeessa mainittuja varotoimenpiteitä ei noudateta. VAROITUS tarkoittaa, että seurauksena voi olla kuolema tai vakavat vammat, jos ohjeessa mainittuja varotoimenpiteitä ei noudateta. VARO tarkoittaa, että seurauksena voi olla lieviä vammoja, jos ohjeessa mainittuja varotoimenpiteitä ei noudateta. HUOMIO tarkoittaa, että seurauksena voi olla aineellisia vahinkoja, jos ohjeessa mainittuja varotoimenpiteitä ei noudateta. Jos on olemassa useammanlaisia vaaratilanteita, käytetään tällöin aina korkeinta mahdollista varoitusta. Kun varoitetaan henkilövahingoista varoituskolmion kanssa, voi samaan varoitukseen sisältyä myös huomautus aineellisista vahingoista. 1 Johdanto 1.1 Konetyypit Tämä ohje koskee seuraavia konetyyppejä 1LA, 1LE, 1LF, 1LG, 1LP, 1FP, 1PC, 1PF, 1PK, 1PP, 1PQ 1.2 Lukuohje Ohjeita 1LE1-, 1FP1-, 1MB1-, 1PC1-, 1PC3-koneisiin Ohjeita koon 80 ja 90 1LE1-, 1PC1- ja 1PC3-koneisiin, joissa on liitäntäkotelon keskitetty lukitus , 01/2016

5 Turvaohjeet 2 Turvaohjeet 2.1 Tietoja laitteistosta vastaavalle henkilölle Tämä sähköinen kone on suunniteltu teollisuuden käyttöön direktiivin 2006/95/EY mukaisesti asti ja direktiivin 2014/35/EU mukaisesti alkaen (pienjännitedirektiivi). Kun sähkökonetta käytetään Euroopan yhteisön ulkopuolella, tulee noudattaa maakohtaisia määräyksiä. Noudata paikallisia ja alalle tyypillisiä turva- ja asennusmääräyksiä. Laitteistosta vastaavien tulee taata seuraava: Vain pätevät henkilöt suorittavat suunnittelu- ja projektityöt sekä kaikki koneella ja sen parissa suoritettavat työt. Käyttöohjeen on oltava kaikkien töiden aikana jatkuvasti käytettävissä. Teknisiä tietoja ja tietoja vaatimukset täyttävistä kokoonpano-, liitäntä-, ympäristöja käyttöedellytyksistä tulee noudattaa johdonmukaisesti. Erityisiä kokoamis- ja turvallisuusmääräyksiä sekä määräyksiä henkilösuojalaitteiden käytöstä tulee noudattaa. Ohje Käytä suunnittelu-, kokoonpano-, käyttöönotto- ja huoltotehtävissä paikallisen Service Center (Sivu 51) -keskuksen tukea ja palveluita. Löydät turvallisuusohjeita tämän asiakirjan yksittäisistä luvuista. Noudata turvallisuusohjeita ehdottomasti oman turvallisuutesi tähden sekä muiden henkilöiden suojelemiseksi ja esinevaurioiden välttämiseksi. Noudata seuraavia turvallisuusohjeita kaiken koneella ja koneessa tehtävien töiden aikana. 2.2 Viisi turvallisuussääntöä Oman turvallisuutesi vuoksi ja materiaalivahinkojen välttämiseksi noudata turvaohjeita ja seuraavia viittä standardin EN "Työt jännitteettömässä tilassa" mukaista turvallisuussääntöä kaikkien töiden yhteydessä. Noudata näitä viittä turvallisuussääntöä tässä järjestyksessä ennen kuin aloitat mitään töitä. Viisi turvallisuussääntöä 1. Vapauta. Vapauta myös apuvirtapiirit, esim. seisontalämmitys. 2. Varmista, että päällekytkeminen ei ole mahdollista , 01/2016 3

6 Turvaohjeet 3. Varmista, että jännitettä ei ole. 4. Maadoita ja oikosulje. 5. Eristä lähekkäin olevat jännitteelliset osat. Kun työt on lopetettu, kumoa nämä toimet päinvastaisessa järjestyksessä. 2.3 Pätevät henkilöt Konetta saavat käsitellä vain pätevät henkilöt. Näiden dokumenttien perusteella päteviksi henkilöiksi katsotaan ihmiset, jotka täyttävät seuraavat edellytykset: Koulutuksensa ja kokemuksensa perusteella he pystyvät tunnistamaan riskit ja välttämään vaaratilanteet toiminta-alueellaan. He ovat saaneet vastaavalta henkilöltä tehtäväkseen suorittaa töitä koneella. 2.4 Turvallinen käyttö Työpaikkaturvallisuus riippuu kaikkien konetta asentavien, käyttävien ja huoltavien henkilöiden tarkkaavaisuudesta, tarkkuudesta ja järjestä. Tässä mainittujen turvatoimien noudattamisen lisäksi tulee koneen läheisyydessä yleisesti olla varovainen. Ota turvallisuus jatkuvasti huomioon. Noudata myös seuraavia ohjeita onnettomuuksien välttämiseksi: Käyttömaan yleiset turvallisuusmääräykset Käyttäjää ja käyttöaluetta koskevat erityiset määräykset Käyttäjän kanssa tehdyt erityiset sopimukset Koneen kanssa toimitetut erilliset turvallisuusohjeet Koneen ja sen pakkauksen turvallisuussymbolit ja ohjeet , 01/2016

7 Turvaohjeet VAROITUS Jännitteiset osat Sähkökoneissa on jännitteisiä osia. Tarvittavien peitteiden poistaminen, koneen käyttö muuhun kuin alkuperäiseen tarkoitukseen, väärä käyttö tai riittämätön huolto voivat johtaa kuolemaan, vakaviin vammoihin tai esinevahinkoihin. Noudata konetta käsiteltäessä aina "Viittä turvallisuussääntöä" (Sivu 3). Poista peitteet vain tämän käyttöohjeen ohjeiden mukaisesti. Käytä konetta sen alkuperäiseen tarkoitukseen. Huolla kone säännöllisesti ja asianmukaisesti. VAROITUS Pyörivät osat Sähkökoneissa on vaarallisia, pyöriviä osia. Tarvittavien peitteiden poistaminen, koneen käyttö muuhun kuin alkuperäiseen tarkoitukseen, väärä käyttö tai riittämätön huolto voivat johtaa kuolemaan, vakaviin vammoihin tai esinevahinkoihin. Poista peitteet vain tämän käyttöohjeen ohjeiden mukaisesti. Käytä konetta sen alkuperäiseen tarkoitukseen. Huolla kone säännöllisesti. Varmista vapaat akselin päät. VAROITUS Kuumat pinnat Sähkökoneissa on kuumia pintoja. Älä koske näitä pintoja. Seurauksena voi olla vakavia palovammoja. Anna koneen jäähtyä ennen kuin aloitat työt koneella. Poista peitteet vain tämän käyttöohjeen ohjeiden mukaisesti. Käytä konetta asianmukaisesti , 01/2016 5

8 Turvaohjeet VARO VARO Terveyden vaarantavat aineet Kemialliset aineet, joita tarvitaan koneen asennukseen, käyttöön ja huoltoon, voivat vaarantaa terveytesi. Mahdollisia seurauksia ovat: myrkytys, ihovauriot, hengityselinten syöpyminen ja muut terveydelliset ongelmat. Noudata tämän käyttöohjeen ohjeita ja valmistajan antamia tuotetietoja. Noudata vastaavia turvallisuussääntöjä ja käytä määräysten mukaisia suojavarusteita. Helposti syttyvät ja paloherkät aineet Kemialliset aineet, joita tarvitaan koneen asennukseen, käyttöön ja huoltoon, voivat olla helposti syttyviä tai paloherkkiä. Seurauksia voivat olla palovammat ja materiaaliset vauriot. Noudata tämän käyttöohjeen ohjeita ja valmistajan antamia tuotetietoja. Noudata vastaavia turvallisuussääntöjä ja käytä määräysten mukaisia suojavarusteita. VAROITUS Sähköisen energiatekniikan laitteistojen aiheuttamat häiriöt elektronisissa laitteissa Sähköisen energiatekniikan laitteistot tuottavat sähkökenttiä käytön aikana. Koneen välittömässä läheisyydessä oleskellessa saattaa lääkinnällisissä istutteissa, esim. sydämentahdistimissa, ilmetä hengenvaarallisia virhetoimintoja. Magneettisten tai elektronisten tietovälineiden tiedot saattavat kadota. Sydämentahdistinta käyttävien henkilöiden oleskelu koneen lähellä on kiellettyä. Varmista laitteiston läheisyydessä toimivien henkilöiden suoja soveltuvin toimenpitein, kuten esim. erilaisin merkinnöin, estein, ohjein ja varoituksin. Tässä tulee noudattaa kansallisia suoja- ja turvamääräyksiä. Älä kuljeta mukanasi magneettisia tai elektronisia tietovälineitä , 01/2016

9 Kuvaus 2.5 Häiriöjännitteet muuntajan käytön yhteydessä VAROITUS Häiriöjännitteet muuntajan käytön yhteydessä Muuntajan käytössä syntyy muuntajasta riippuen (valmistaja, tyyppi, häiriönpoistotoimenpiteet) erivahvuisia häiriösäteilyjä. Koneissa, joissa on integroidut anturit, esim. termistorit, voi muuntaja aiheuttaa anturijohdoissa häiriöjännitteitä. Tästä voi seurata häiriöitä, jotka saattavat aiheuttaa välittömän tai välillisen kuoleman, vaikeita vammoja tai esinevahinkoja. Noudata muutoksia tehneen valmistajan antamia EMC-ohjeita, jotta voit välttää standardissa IEC/EN määritettyjen raja-arvojen ylittymistä koneesta ja muuntajasta koostuvassa käyttöjärjestelmässä. Noudata asianmukaisia EMCtoimenpiteitä. 3 Kuvaus Muut kieliversiot Internetissä Käyttöohje on saatavilla eri kielillä Internet-sivustolla: (Sivu 51) Muita kieliversioita koskien ota yhteyttä Siemens Service Center (Sivu 51) - keskukseen. Koneiden määräystenmukainen käyttö Koneet on tarkoitettu teollisuuslaitteistoihin. Ne vastaavat sarjan EN / IEC (VDE 0530) harmonisoituja standardeja. Käyttö räjähdysalttiilla alueilla on kielletty, mikäli verkko- tai vaihtosuuntaajakäyttöä ei ole erityisesti sallittu arvokilvessä. Jos koneelle asetetaan erikoistapauksessa käytettäessä konetta muualla kuin teollisuuslaitteistossa muita/korkeampia vaatimuksia (esim. lasten kosketukset), laitteiston haltijan on taattava nämä edellytykset asennuksen yhteydessä. Ohje Konedirektiivi Pienjännitekoneet ovat koneisiin konedirektiivin mukaisesti asennettavia komponentteja. Käyttöönotto on kielletty, kunnes on varmistettu, että lopputuote vastaa direktiivin säännöksiä. Huomioi konedirektiivi EN ! , 01/2016 7

10 Kuvaus 3.1 Käyttö, UL-sertifioidut koneet muuttajassa Ohje Koneen käyttö muuttajassa Toteuta kaikissa koneissa koko koneesta ja muuttajasta koostuva järjestelmä UL-File E227215:n mukaisesti, jos koneita käytetään ainoastaan muuttajassa ja ne toimitetaan UL-sertifioituina. Lopulliseen sovellukseen muuttamisesta vastaa operaattori. 3.2 CE-merkintä Ohje CE-merkittömien koneiden käyttö Koneet, joissa ei ole -merkintää, on tarkoitettu käyttöön Euroopan talousalueen ulkopuolella. CE-merkittömiä koneita ei saa käyttää Euroopan talousalueella! 3.3 IE2-merkintä Ohje IE2-merkintä ASETUKSEN 640/2009 (EY) mukaan tämän merkinnän saavat alkaen pienjännitemoottorit, joiden teho on 7,5 kw 375 kw ja hyötysuhdetaso IE2. Sitova vain Euroopan talousalueella. Asianmukainen käyttö on yksin asiakkaan vastuulla. Noudata koneen ja muuttajan liittämisessä luvussa "Muuttajan liittäminen" annettuja sääntöjä ja ohjeita , 01/2016

11 Kuvaus 3.4 Määräykset Koneen rakennetietojen ja testauksen perusteena olevat määräykset ja standardit näkyvät koneen arvokilvessä. Konemalli vastaa perusteiltaan seuraavia standardeja: Taulukko 3-1 Noudatetut yleiset määräykset Ominaisuus Standardi Käyttöarvot EN / IEC Pyörivien sähkökoneiden häviöiden ja hyötysuhteen määrittämis- ja koemenettely EN / IEC EN / IEC EN / IEC Suojausluokka EN / IEC Jäähdytys EN / IEC Rakenne EN / IEC Liitinmerkinnät ja pyörimissuunnat EN / IEC Melupäästöt EN / IEC Pyörivien sähkökoneiden käynnistysominaisuudet EN / IEC Värähtelytasot EN / IEC Yksinopeuksisten, kolmivaiheisten oikosulkumoottoreiden EN / IEC hyötysuhdeluokat IEC-normaalijännitteet IEC Ulkopuolinen jäähdytys (lisävaruste) Ulkopuolinen jäähdytys (lisävaruste): Jäähdytysmenetelmä IC 416 standardin EN / IEC mukaan Pyörimisnopeudesta riippumaton jäähdytys saavutetaan erikseen käytettävän tuulettimen (ulkopuolinen jäähdytys) avulla. Ulkopuolinen jäähdytys on riippumaton koneen käyttötilasta. Ulkopuolisen jäähdytysvirtauksen aikaansaavaa tuuletinta käytetään riippumattomalla yksiköllä, ja se on suojattu tuuletinkotelolla. 3.6 Kotelointiluokka Kone on valmistettu arvokilven kotelointiluokan mukaisesti ja sen voi sijoittaa pölyiseen tai kosteaan ympäristöön , 01/2016 9

12 Käyttövalmistelut 3.7 Ympäristön olosuhteet Vakiomallin raja-arvot Suhteellinen ilmankosteus ympäristön lämpötilassa Tamb 40 C enint. 55 % Ympäristön lämpötila -20 C +40 C Asennuskorkeus Ilma, jossa normaali happipitoisuus, tavallisesti m 21 % (V/V) Poikkeavissa ympäristöolosuhteissa ovat voimassa arvokilven tiedot. Kone soveltuu käyttöön trooppisessa ilmastossa. 4 Käyttövalmistelut Koneen käyttöönoton huolellinen suunnittelu ja valmistelu ovat edellytyksenä sille, että koneen asennus tapahtuu helposti ja asianmukaisesti, käyttö on turvallista ja että koneen osiin päästään käsiksi huoltoa varten. Tässä luvussa kuvataan, mitä asioita tilojen suunnittelussa ja koneen käytön valmistelussa tulee ottaa huomioon. 4.1 Suunnittelun turvallisuusnäkökohdat Koneen käyttöön liittyy jäännösriskejä. Ne on kuvattu luvussa "Turvaohjeita" (Sivu 3) tai aihekohtaisissa kappaleissa. Huolehdi käyttötiloissa tarvittavista turvallisuustoimenpiteistä, kuten suojuksista, esteistä ja merkinnöistä, jotta koneen käyttö on turvallista. 4.2 Käyttötavan noudattaminen Noudata koneen käyttötapaa. Ehkäise liian suuret kierrosluvut ja niiden aiheuttama koneen vaurioituminen asianmukaisilla ohjauslaitteilla. 4.3 Toimitus Toimituksen täydellisyyden varmistaminen Voimansiirtojärjestelmät on koottu erikseen. Tarkista heti toimituksen saatuasi, että sen sisältö vastaa mukana tulevia asiakirjoja. Siemens ei vastaa myöhemmin reklamoiduista puutteista toimituksessa. Jos havaitset kuljetusvaurioita, reklamoi heti toimittajalle , 01/2016

13 Käyttövalmistelut Jos havaitset puutteita toimituksen sisällössä, reklamoi heti asiasta vastaavalle Siemens-edustajalle. Säilytä toimituskokonaisuuteen kuuluvat turvallisuus- ja käyttöönotto-ohjeet sekä lisätarvikkeena saatava käyttöohje. Toimitukseen lisätarvikkeena kuuluva irrallinen koneen tiedot sisältä tyyppikilpi on tarkoitettu kiinnitettäväksi koneeseen tai laitteeseen tai sen lähelle. 4.4 Kuljetus ja varastointi Noudata kaikissa koneella tehtävissä töissä yleisiä turvaohjeita (Sivu 3) sekä standardin EN sähkölaitteistojen turvalliseen käyttöön liittyviä vaatimuksia. VAROITUS Putoamis- ja heilumisvaara kuljetettaessa riippuvana Jos konetta kuljetetaan köysistä riippuvana, köydet saattavat katketa esim. vaurion vuoksi. Lisäksi puutteellisesti kiinnitetty kone saattaa heilua. Seurauksena voi olla kuolema, vakavia vammoja tai esinevahinkoja. Käytä kuljetuksessa tai asennuksessa apuna sopivia lisänostolaitteita. Jo kahden köyden tulee kestää koko kuorman paino. Kiinnitä nostolaitteet, jotta ne eivät liu'u. VAROITUS Koneen kaatuminen tai liukuminen Jos konetta ei nosteta ja kuljeteta asianmukaisesti, se saattaa liukua tai kaatua. Seurauksena voi olla kuolema, vakavia vammoja tai esinevahinkoja. Käytä kaikkia koneen nostosilmukoita. Älä kiinnitä koneen nostosilmukoihin ylimääräisiä kuormia tai painoja. Koneen nostosilmukat kantavat vain koneen omapainon. Kiristä kiinni ruuvatut nostosilmukat hyvin. Ruuvaa silmukkaruuvit niiden tukipintaan asti. Noudata silmukkaruuvien sallittuja kuormituksia. Käytä tarvittaessa oikein mitoitettuja kuljetusvälineitä, kuten nostovöitä (SFS-EN ) ja kiristysvöitä (EN ). Ohje Koneita saa nostaa kuljettamisen yhteydessä vain niiden perusrakennemuotoa vastaavassa asennossa. Koneen rakennetyyppi on ilmoitettu arvokilvessä , 01/

14 Käyttövalmistelut Varastointi Varastoiminen ulkona HUOMIO Koneen vaurioituminen Epäasianmukainen varastointi voi aiheuttaa esinevahinkoja. Suojaa kone asianmukaisesti ääri-ilmastossa, kuten suolapitoisessa ja/tai pölyisessä, kosteassa ympäristössä. Valitse tulvavedeltä suojattu, tärinätön ja kuiva varastointipaikka. Pakkauksen vauriot tulee korjata ennen varastoimista, jos se on tarpeen asianmukaisen varastoinnin takaamiseksi. Koneet, laitteet ja laatikot tulee asettaa lavan, palkkien tai perustuksen päälle suojaan maan kosteudelta. Vältä laskemasta konetta maapohjalle. Älä estä ilman kiertoa varastoitujen koneiden alla. Säältä suojaavat peitteet tai suojat eivät saa koskettaa varastoitavien koneiden pintoja. Varmista riittävä ilmanvaihto asettamalla väliin puiset tuet. Varastointi sisällä Varastotilan tulee suojata koneita äärimmäisiltä sääolosuhteilta. Niiden tulee olla kuivia ja hyvin ilmastoituja sekä suojassa pölyltä, pakkaselta, iskuilta ja tärinöiltä. Paljaat metallipinnat Paljaat metallipinnat, kuten akselin päät, laippapinnat ja keskitysreunat, on suojattava korroosiolta (lyhytaikainen, < 6 kuukauden suoja) ennen kuljetusta. Jos varastointiaika on pitkä, huolehdi soveltuvista ruosteenestotoimenpiteistä. Kondenssivesiaukko Avaa kondenssivesiaukot kondenssiveden valuttamiseksi ympäristön olosuhteiden mukaan, kuitenkin enintään 6 kuukauden välein. Varastointilämpötila Sallittu lämpötila-alue: -20 C +50 C Ilmankosteus saa olla enintään 60 %. Koneita, joille on määritelty tavallisuudesta poikkeava asennuskorkeus tai jäähdytysaineen lämpötila käyttötilassa, voivat koskea toiset varastointilämpötilaehdot. Katso tässä tapauksessa jäähdytysaineen lämpötilan ja asennuskorkeuden tiedot koneen arvokilvestä , 01/2016

15 Käyttövalmistelut Varastointiaika Akseleita on käännettävä yhden kerran vuodessa pysyvien seisontajälkien välttämiseksi. Pidempään varastoitaessa laakerien rasvan käyttöikä lyhenee (ikääntyminen). Avoin laakeri Tarkasta laakerien rasvamäärä 12 kuukauden välein avoimista laakereista, esim. 1Z. Jos tarkastuksessa havaitaan öljyn erottumista tai rasvan likaantumista, rasva on vaihdettava. Kondenssiveden joutuminen rasvan sekaan aiheuttaa muutoksia rasvan koostumuksessa. Suljettu laakeri Suljettujen laakereiden laakerit DE- ja NDE-puolella on vaihdettava 48 kuukauden varastoinnin jälkeen. HUOMIO Varastointi Kone voi vaurioitua, jos sitä käytetään tai säilytetään ulkona ilman suojaa. Suojaa kone voimakkaalta auringonvalolta, sateelta, lumelta, jäältä ja pölyltä. Käytä esim. katosta tai lisäsuojusta. Keskustele tarvittaessa Siemens Service Center -keskuksen kanssa tai säädä kone teknisesti ulkokäyttöä varten. 4.5 Sähkömagneettinen yhteensopivuus Ohje Jos vääntömomentti on voimakkaasti epätasainen (esim. mäntäkompressorikäyttö), pakotetaan ei-sinimuotoinen moottorivirta, jonka ylivärähtelyt voivat aiheuttaa sopimatonta verkkovaikutusta ja sopimatonta häiriösäteilyä , 01/

16 Käyttövalmistelut Ohje Muuttaja Taajuudenmuuttajakäytöissä syntyy taajuudenmuuttajasta riippuen (malli, häiriönpoistotoimenpiteet, valmistaja) erivahvuisia häiriölähetteitä. Vältä määriteltyjen raja-arvojen ylittymistä koneesta ja taajuusmuuttajasta muodostuvassa käyttöjärjestelmässä. Noudata ehdottomasti taajuusmuuttajan valmistajan EMC-ohjeita. Suojaus on tehokkain, jos suojattu koneen syöttökaapeli (jossa metallinen ruuviliitos) on liitetty laaja-alaisesti ja johtavasti koneen metalliseen liitäntäkoteloon. Koneissa, joihin on asennettu antureita (esim. PTC-vastuksia), voi esiintyä taajuusmuuttajasta johtuen häiriöjännitteitä anturin johdossa. 4.6 Käyttö muuttajalla Taajuusmuuttajan parametrointi Jos moottorin käyttö vaatii erityisen taajuusmuuttajan liittämistä, vastaavat lisätiedot ovat arvokilvessä. Aseta muuttajan parametrit oikein. Parametrointitiedot on merkitty koneen arvokilpeen (ei lisäkilpeen taajuusmuuttajan käyttötietojen yhteyteen). Parametrien tiedot löytyvät: Taajuusmuuttajan käyttöohjeesta. SIZER-projektiotyökalusta. SINAMICS-projektiokäsikirjoista. Räjähdyssuojattujen koneiden osalta lisäksi tehdastodistuksesta 2.1. Älä ylitä suurinta sallittua rajakierroslukua nmax. Ne löytyvät joko arvokilvestä nmax, taajuusmuuttajan käyttöä koskevasta lisäkilvestä suurimpana kierroslukuarvona tai luettelosta D81.1. Tarkasta ennen käyttöönottoa, toimiiko koneen jäähdytys Laakerivirtojen pienetäminen käytössä muuttajan kanssa (pienjännite) Seuraavilla toimenpiteillä voidaan pienentää laakerivirtoja: Tee liitännät laaja-alaisesti. Massiiviset kuparijohtimet eivät sovellu korkeataajuiseen maadoitukseen virranahdon vuoksi , 01/2016

17 Käyttövalmistelut Potentiaalitasauksen johdtimet: Käytä potentiaalitasausjohtimia: moottorin ja työkoneen välillä moottorin ja muuttajan välillä liitäntäkotelon ja moottorikotelon korkeataajuusmaadoituskohdan välillä. Kaapelin valinta ja liittäminen: Käytä mahdollisimman symmetrisiä, suojattuja liitäntäjohtoja. Mahdollisimman monista yksittäisistä johtimista kootulla, suojatulla ja kerratulla johtimella tulee olla hyvä sähköinen johtavuus. Kerratut suojat kuparista tai alumiinista soveltuvat hyvin. Suojaliitäntä tehdään molemmin puolin moottorille ja muuttajalle. Suorita liitäntä laaja-alaisesti saadaksesi aikaan korkeataajuisten virtojen hyvän johtavuuden: 360 -liitäntänä muuttajassa Moottorissa, esim. käyttämällä kaapelinläpivienneissä EMC-ruuviliitoksia. Kun johtosuojus on liitettynä kuvauksen mukaisesti, saa se aikaan moottorikotelon ja muuttajan välisen vaaditun potentiaalitasauksen. Tällöin erillinen korkeataajuus-potentiaalitasausjohdin ei ole tarpeen. Samankeskinen kupari- tai alumiinisuojaus Teräsraudoitus Jos johtosuojusta ei erityisten reunaehtojen vuoksi voida liittää tai ei voida liittää riittävällä tavalla, niin vaadittua potentiaalitasausta ei ole. Käytä tässä tapauksessa erillistä korkeataajuus-potentiaalitasausjohdinta: moottorikotelon ja muuttajan suojamaadoituskiskon välillä. moottorikotelon ja työkoneen välillä Tee erillinen korkeataajuus-potentiaalitasausjohdin punotusta kuparinauhakaapelista tai korkeataajuus-säejohtimista. Massiiviset kuparijohtimet eivät sovellu korkeataajuiseen maadoitukseen virranahdon vuoksi. Tee liitännät laaja-alaisesti , 01/

18 Käyttövalmistelut Verkon rakenne Laakerivirtojen aiheuttamien vaurioiden tietoiseen vähentämiseen ja ehkäisemiseen tulee ottaa huomioon koko moottorista, muuttajasta ja työkoneesta muodostuva järjestelmä. Laakerivirtojen vähentämistä tukevat seuraavat toimenpiteet: Asenna kokonaislaitteistoon täysin silmukoitu maadoitusjärjestelmä, jossa on matala impedanssi. Käytä yhteismuotoista suodatinta (vaimenninsydämet) muuttajan annossa. Valinnan ja mittauksen suorittaa Siemensin jälleenmyyjä. Rajoita jännityksen nousu käyttämällä annonsuodattimia. Tämä vaimentaa antojännitteen ylävärinäosia. Ohje Muuttimen dokumentaatio Muuttimen käyttöohje ei ole osa näitä asiakirjoja. Noudata myös muuttajan projektitietoja Eristetyt laakerit taajuusmuuttajan käytön yhteydessä Jos konetta käytetään pienjännitemuuttajalla, NDE-puolelle asennetaan eristetty laakeri ja kierrosnopeusmittari, jossa on eristetty laakeri (valinnainen). Noudata koneessa olevia laakerin eristystä ja mahdollisia siltauksia koskevia kilpiä. 1 Työkone 4 Eristetty laakeri 2 Moottori 5 Eristetty kierrosnopeusmittari 3 Kytkin Kuva 4-1 Periaatteen esittely, yksittäiskäyttö , 01/2016

19 Käyttövalmistelut HUOMIO Laakerivauriot Laakereiden eristystä ei saa sillata. Virta voi johtaa laakerivaurioihin. Myös jälkikäteisissä asennustöissä, kuten automaattisen voitelujärjestelmän tai eristämättömän värähtelyanturin asennuksessa, tulee varmistaa, että laakerin eristystä ei ohiteta. Ota tarvittaessa yhteyttä Service Center -keskukseen. Tandemkäyttö Jos kytket kaksi moottoria peräkkäin ns. "tandemkäyttöön", tee moottoreiden väliin eristetty kytkin. 1 Työkone 4 Eristetty laakeri 2 Moottori 5 Eristetty kierrosnopeusmittari 3 Kytkin 6 Eristetty kytkin Kuva 4-2 Periaatteen esittely, tandemkäyttö HUOMIO Laakerivauriot Jos tandemkäytössä moottoreiden välissä ei käytetä eristettyä kytkintä, laakerivirrat voivat aiheuttaa vaurioita molempien moottoreiden DE-puolen laakereissa. Yhdistä moottorit eristetyllä kytkimellä Käyttö eristetyllä kytkimellä (EX) Jos kytket kaksi moottoria peräkkäin ns. "tandemkäyttöön", asenna moottoreiden väliin ATEX-direktiivin tai asennuspaikalla pätevien määräysten mukainen kytkin , 01/

20 5 Asennus Noudata kaikissa koneella tehtävissä töissä yleisiä turvaohjeita (Sivu 3) sekä standardin EN sähkölaitteistojen turvalliseen käyttöön liittyviä vaatimuksia. Ohje Eurooppalaisten direktiivien vaatimustenmukaisuuden menettäminen Kone vastaa toimitustilassa eurooppalaisten direktiivien vaatimuksia. Koneeseen suoritetuista omavaltaisista muutoksista on seurauksena eurooppalaisten direktiivien vaatimustenmukaisuuden ja näin myös takuun raukeaminen. 5.1 Asennuksen valmistelu Asennusta koskevat edellytykset Ennen asennuksen aloittamista seuraavien edellytysten tulee täyttyä: Tämä käyttö- ja asennusohje on henkilöstön saatavilla. Kone on asennuspaikassa ja poistettu pakkauksesta. Ohje Käämityksen eristysresistanssin mittaus ennen asennuksen aloittamista Mittaa käämityksen eristysresistanssi ennen asennustöiden aloittamista. Jos eristysresistanssi on ohjearvoa pienempi, korjaa ongelma. Korjaustoimia varten kone on ehkä purettava ja kuljetettava uudelleen. Ohje Noudata koneen kotelon kilpien teknisiä tietoja. HUOMIO Koneen vaurioituminen Tarkista esinevahinkojen välttämiseksi ennen koneen käyttöönottoa asianmukaisin toimin, että koneen pyörimissuunta on säädetty oikein, esim. kytkemällä se irti työkoneesta , 01/2016

21 Asennus Eristysresistanssi Eristysresistanssi ja polarisaatioindeksi Mittaamalla eristysresistanssi ja polarisaatioindeksi (PI) saat tietoa koneen tilasta. Tarkasta sen vuoksi eristysresistanssi ja polarisaatioindeksi seuraavasti: Ennen koneen ensimmäistä käynnistystä Pitemmän varastoinnin tai seisokin jälkeen Huoltotöiden yhteydessä Näin saat seuraavat käämieristystä koskevat tiedot: Onko vyyhdenpään eristyksessä johtavaa epäpuhtautta? Onko käämieristykseen joutunut kosteutta? Näiden tietojen perusteella voit tehdä koneen käyttöönottoa tai mahdollisesti tarvittavia toimenpiteitä kuten käämin kuivatusta ja/tai puhdistusta koskevat ratkaisut: Voidaanko kone ottaa käyttöön? Pitääkö se puhdistaa tai kuivata? Yksityiskohtaista tietoa tarkastuksesta ja raja-arvoista löytyy täältä: "Eristysresistanssin ja polarisaatioindeksin tarkastus" (Sivu 19) Eristysresistanssin ja polarisaatioindeksin tarkastus VAROITUS Liittimien vaarallinen jännite Staattorikäämityksen eristysresistanssin tai polarisaatioindeksin (PI) mittauksen aikana ja heti sen jälkeen liittimissä kulkee paikoin vaarallinen jännite. Kosketuksen seurauksena voi olla kuolema, vakavia vammoja tai esinevahinkoja. Mahdollisesti liitettyjen verkkojohtimien kohdalla tulee tarkastaa, ettei niissä ole verkkojännitettä. Pura käämityksen jännite mittauksen jälkeen, kunnes vaaran mahdollisuus voidaan sulkea pois, esimerkiksi seuraavin toimenpitein: Yhdistä liitäntäkappaleet maahan, kunnes jäljellä oleva latausjännite on laskenut vaarattomiin lukemiin. Kytke liitäntäkaapeli , 01/

22 Asennus Mittaa eristysresistanssi 1. Lue ennen eristysresistanssin mittauksen alkua käyttämäsi eristysmittarin käyttöohje. 2. Varmista, etteivät verkkojohtimet ole liitettyinä. 3. Mittaa käämityksen eristysresistanssi ja käämityksen lämpötila koneen kotelon suuntaan. Käämityksen lämpötila ei saa olla mitattaessa yli 40 C. Muunna mitatut eristysresistanssit kaavan mukaisesti vastaamaan 40 C:n viitelämpötilaa. Näin voidaan varmistaa verrattavuus ilmoitettuihin vähimmäisarvoihin. 4. Lue eristysresistanssi 1 minuutin kuluttua mittausjännitteen muodostamisesta. Staattorikäämityksen eristysresistanssin raja-arvot Seuraava taulukko sisältää eristysresistanssin mittausjännitteen ja raja-arvot. Nämä arvot vastaavat standardin IEEE suosituksia. Taulukko 5-1 Staattorikäämityksen eristysresistanssi 40 C:ssa UN [V] UMess [V] RC [MΩ] U U (maks ) < U (maks ) < U (maks ) U (maks ) UN = mittausjännite, ks. arvokilpi UMess = DC-mittausjännite RC = vähimmäiseristysresistanssi 40 C:n viitelämpötilassa , 01/2016

23 Asennus Viitelämpötilaan muuntaminen Jos mittaus tehdään muissa käämityksen lämpötiloissa kuin 40 C:ssa, mittausarvo lasketaan seuraavien standardin IEEE yhtälöiden mukaisesti vastaamaan 40 C:n viitelämpötilaa. (1) RC Eristysresistanssi muunnettu vastaamaan 40 C:n viitelämpötilaa RC = KT RT KT Yhtälön (2) mukainen lämpötilakerroin RT Mitattu eristysresistanssi mittaus-/käämityksen lämpötilassa T C (2) 40 Viitelämpötila C 10 Eristysresistanssin puolittuminen/kaksinkertaistuminen KT = (0,5) (40-T)/10 10 K:ssa T Mittaus-/käämityksen lämpötila ( C) Laskennan perustaksi otetaan eristysresistanssin kaksinkertaistuminen tai puolittuminen lämpötilan muuttuessa 10 K verran. Lämpötilan noustessa 10 K eristysresistanssi puolittuu. Lämpötilan laskiessa 10 K eristysresistanssi kaksinkertaistuu. Käämityksen lämpötilan ollessa n. 25 C vähimmäiseristysresistanssit ovat siten 20 MΩ (U 1000 V) ja 300 MΩ (U > V). Arvot koskevat koko käämitystä maata vasten. Yksittäisiä johtoja mitattaessa vähimmäisarvot ovat kaksinkertaiset. Kuivien, uudenveroisten käämitysten eristysresistanssi on MΩ, joskus myös korkeampi. Jos eristysresistanssi on lähellä minimiarvoa, syynä voi olla kosteus ja/tai lika. Käämityksen koko, mittausjännite ja muut tekijät vaikuttavat eristysresistanssiin, ja ne täytyy tarvittaessa ottaa huomioon toimenpiteistä päätettäessä. Käytön aika käämitysten eristysresistanssi voi laskea ympäristö- ja käyttövaikutusten seurauksena. Laske eristysresistanssin kriittinen arvo mittausjännitteen mukaan kertomalla mittausjännite (kv) erityisellä kriittisellä eristysarvolla. Muunna arvo käämityksen mittaushetken lämpötilaksi, ks. edellä oleva taulukko. Polarisaatioindeksin mittaus 1. Polarisaatioindeksin määrittämistä varten täytyy mitata eristysresistanssit 1 minuutin ja 10 minuutin kuluttua. 2. Aseta mitatut arvot suhteeseen: PI = RIsol 10 min / RIsol 1 min Monet mittauslaitteet näyttävät nämä arvot automaattisesti mittausaikojen jälkeen , 01/

24 Asennus Eristysresistanssin ollessa > 5000 MΩ PI:n mittaus ei päde, eikä sitä oteta huomioon. R(10 min) / R(1 min) Arviointi 2 Eristys hyvässä kunnossa < 2 Riippuu eristyksen yleistilasta HUOMIO Eristyksen vaurioituminen Jos kriittinen eristysresistanssi saavutetaan tai alitetaan, eristys voi vaurioitua ja jänniteylilyöntejä esiintyä. Ota yhteyttä Service Center (Sivu 51) -keskukseen. Jos mitattu arvo on lähellä kriittistä arvoa, eristysresistanssia on jatkossa seurattava lyhyin väliajoin. Seisontalämmityksen eristysresistanssin raja-arvot Seisontalämmityksen eristysresistanssi koneen koteloa vastaan ei saisi DC 500 V:lla mitattaessa alittaa 1 MΩ. 5.2 Pystytys Jäähdytys VAROITUS Koneen ylikuumeneminen ja vioittuminen Jos seuraavia ohjeita ei noudateta, seurauksena voi olla esinevahinkoja tai vakavia tai hengenvaarallisia henkilövahinkoja. Älä estä tuuletusta. Estä viereisten yksiköiden poistoilman suora imeminen. Estä pystymallisessa ilmanotolla varustetussa koneessa vierasesineiden ja veden pääsy ylhäältä ilmanottoaukkoihin (standardi IEC / EN ). Estä akselin pään ollessa ylöspäin nesteen pääsy sisään akselia pitkin , 01/2016

25 Asennus VAROITUS Putoavien pienosien aiheuttamat vahingot Jos tuuletin vaurioituu ja kone ylikuumenee sen seurauksena, siitä voi aiheutua esine- ja henkilövahinkoja. Rakennetyypeissä, joissa akselin pää on alaspäin, pienten osien putoaminen tuuletinkoteloon on estettävä asianmukaisella suojuksella (standardi IEC / EN ). Ehkäise jäähdytysvirtauksen väheneminen mahdollisilla suojuksilla. Taulukko 5-2 Vähimmäismitta "X" vierekkäisten yksiköiden etäisyydelle koneen ilmanottoa varten Rakennekoko X [mm] Tasapainotus Roottori on tasapainotettu dynaamisesti. Tasapainotuksen laatu vastaa normaalisti koko koneen värähtelysuureen astetta "A". Vaihtoehtoinen värähtelysuureen aste "B" on ilmoitettu arvokilvessä. Sopimus tasapainotuksen kiilatyypistä on yleensä merkitty arvokilpeen ja haluttaessa akselin päähän päätysivuun. Merkintä: Vakiona tehdään dynaaminen tasapainotus puolikkaalla kiilalla (tunnus H) ISO 8821:n mukaan. Merkintä F tarkoittaa tasapainotusta koko kiilalla (valinnainen). Merkintä N tarkoittaa tasapainotusta ilman kiilaa (valinnainen) , 01/

26 Sähköliitäntä VARO Epäasianmukainen asennus tai purkaminen Henkilö- ja esinevahinkojen välttämiseksi on noudatettava voimansiirtoelementtien yleisiä kosketussuojaa koskevia toimenpiteitä: Huolehdi vaadittavista voimansiirtoelementtien kosketussuojaa koskevista varotoimista. Kiinnitä ja irrota voimansiirtoelementtejä vain sopivalla työkalulla. Kiilat on suojattu vain putoamista vastaan kuljetuksen aikana. Jos kone otetaan käyttöön ilman voimansiirtoelementtiä, varmista, ettei kiila pääse sinkoamaan irti. Vertaa kytkimen siirtymää sähkökoneissa ja työkoneissa siten, etteivät standardin ISO mukaiset suurimmat sallitut värähtelyarvot ylity. 5.3 Kohdistus ja kiinnitys Huomioi kohdistuksessa ja kiinnityksessä seuraavat seikat: Huomioi jalka- ja laippakiinnityksissä tasainen paino. Linjaa kone tarkasti kytkentöjä tehtäessä. Varmista, ettei kiinnityspinnoilla ole likaa. Ruosteenestoaine on poistettava lakkabensiinillä. Ehkäise rakenteesta johtuvat resonanssit pyörimistaajuudella ja kaksinkertaisella verkkotaajuudella. Huomioi epätavalliset äänet käännettäessä roottoria käsin. Tarkasta pyörimissuunta kytkemättömässä tilassa. Vältä jäykkää kytkentää. Maalipinnan vauriot on korjattava heti asianmukaisesti. Rakennekoko Tasaisuus [mm] 132 0, , ,20 6 Sähköliitäntä , 01/2016

27 Sähköliitäntä Noudata kaikissa koneella tehtävissä töissä yleisiä turvaohjeita (Sivu 3) sekä standardin EN sähkölaitteistojen turvalliseen käyttöön liittyviä vaatimuksia. VAARA Vaaralliset jännitteet Seurauksena voi olla kuolema, henkilö- tai esinevahinkoja. Noudata seuraavia turvallisuusohjeita ennen koneen liittämistä: Jätä kaikki työt ammattilaisen tehtäväksi koneen ollessa sammutettuna. Kytke kone pois päältä ja estä päällekytkeminen. Tämä koskee myös apuvirtapiirejä. Varmista jännitteettömyys! Luo ennen työn aloittamista turvallinen suojajohdinliitos! Syöttöverkon poikkeamat nimellisarvoista jännitteen, taajuuden, käyrän muodon tai symmetrian suhteen lisäävät lämpenemistä ja vaikuttavat sähkömagneettiseen yhteensopivuuteen. Koneen käyttö verkossa, jossa ei ole maadoitettua nollapistettä, on sallittua vain silloin tällöin lyhytaikaisesti, esim. häiriön edelleenkytkennän yhteydessä (johdon maadoitus, EN ). 6.1 Liitäntäkotelo VAARA Vaarallinen jännite Sähkökoneissa kulkee korkea jännite. Se voi aiheuttaa epäasianmukaisessa käytössä kuoleman tai vakavia vammoja. Kytke kone jännitteettömäksi, kun työskentelet liitäntäkotelon parissa , 01/

28 Sähköliitäntä HUOMIO Liitäntäkotelon vauriot Liitäntäkotelon epäasianmukainen käsittely voi johtaa esinevahinkoihin. Noudata seuraavia ohjeita liitäntäkotelon vaurioiden välttämiseksi: Varmista, etteivät liitäntäkotelon sisällä olevat osat vaurioidu. Koneen kotelon liitäntäkotelossa ei saa olla vierasesineitä, likaa tai kosteutta. Sulje liitäntäkotelo pöly- ja vesitiiviisti alkuperäisellä tiivisteellä. Sulje liitäntäkotelon (DIN 42925) läpiviennit ja muut avonaiset läpiviennit O- renkailla tai sopivilla tasotiivisteillä. Noudata kaapeliruuviliitosten ja muiden ruuvien kiristysmomentteja. Varmista kiilat ilman käyttöosia tehtävää koekäyttöä varten. VAROITUS Vaarallinen jännite Jos liitäntäkotelon torx-suojaruuvi poistetaan, seurauksena voi olla kuolema, vakavia henkilövahinkoja tai esinevahinkoja. Älä irrota keskimmäisen liittimen torx-suojaruuvia, koska se varmistaa maadoitusjohtimen ja kotelon välisen johtoliitoksen! HUOMIO Koneen vaurioituminen Seuraavien ohjeiden noudattamatta jättäminen aiheuttaa koneen vioittumisen. Käännä liitäntäkoteloa vain, kun johtoja ei ole vielä asetettu. Ulkoisten liittimien molemmilla puolilla olevien torx-suojaruuvien irrottaminen voi vaurioittaa konetta. Irrota liitinalustan kolme isoa pikaliitintä ennen liitäntäkotelon kääntämistä. Pidä pikaliittimet kääntämisen aikana painettuna ja lukitse ne sitten ruuvimeisselillä , 01/2016

29 Sähköliitäntä Valinnainen liitinalusta (tähti- tai kolmiokytkentä) HUOMIO Koneen vaurioituminen valinnaisen liitinalustan valokaaren vuoksi Koneen vaurioitumisen välttämiseksi: Paina käyttötapaa muutettaessa hyppyjohdin liitännän pohjaan asti ja lukitse punainen salpavipu Vapaasti ulos johdetut liitäntäjohdot VARO VAROITUS Oikosulku- ja jännitevaara Jos liitäntäkaapelit jäävät puristuksiin kotelon osien ja suojalevyn väliin, järjestelmässä voi ilmetä oikosulku. Siitä voi aiheutua kuolema, vakavia henkilövahinkoja ja esinevahinkoja. Huomioi kansilevyn irrotuksessa ja erityisesti asennuksessa, etteivät liitäntäkaapelit jää jumiin kotelon osien ja kansilevyn väliin. Vapaasti ulosjohdettujen liitäntäjohtojen vauriot Noudata seuraavia ohjeita vapaasti ulosjohdettujen liitäntäjohtojen vaurioiden välttämiseksi: Koneen kotelon liitäntäsokkelissa ei saa olla vierasesineitä, likaa tai kosteutta. Sulje kansilevyjen (DIN 42925) läpiviennit ja muut avonaiset läpiviennit O- renkailla tai sopivilla tasotiivisteillä. Sulje koneen kotelon liitäntäsokkeli alkuperäistiivisteellä pöly- ja vesitiiviiksi. Noudata kaapeliruuviliitosten ja muiden ruuvien kiristysmomentteja , 01/

30 Sähköliitäntä Murtoaukot HUOMIO Liitäntäkotelon vaurioituminen Liitäntäkotelon vaurioitumisen välttämiseksi: Lyö liitäntäkotelon murtoaukot asianmukaisesti auki. Älä vahingoita liitäntäkoteloa tai liitinalustaa, kaapeliliitoksia jne. liitäntäkotelon sisällä Asennus ja liittäminen HUOMIO Liitinalustan vauriot Epäasianmukainen asennus ja sijoittelu voi aiheuttaa vaurioita liitinalustaan. Noudata seuraavia ohjeita liitinalustan vaurioiden välttämiseksi: Avaa ruuviliitoksia (EN 50262) vain jos kyseessä on suljettu liitäntäkotelo. Kiristä ruuviliitokset nimelliskiristystiukkuuksiin vain jos kyseessä on suljettu liitäntäkotelo. Kiristä ruuviliitokset avoimissa liitäntäkoteloissa vain käsivoimalla. Kun kiristät ruuviliitäntöjä, tarkasta, että kolme isoa pikaliitintä ovat paikoillaan , 01/2016

31 Sähköliitäntä 6.2 Kiristysmomentit Sähköliitännät - liitinalustan liitännät Taulukko 6-1 Liitinalustan sähköliitäntöjen kiristysmomentit Kierteen M 3,5 M 4 M 5 M 6 M 8 M 10 M 12 M 16 Nm min 0,8 0,8 1,8 2,7 5, ma ks. 1,2 1,2 2, Kaapeliruuviliitokset Ohje Varo vaurioittamasta kaapelin kuorta. Mukauta kiristysmomentit kaapelin kuoren materiaalin mukaan. Suoraan koneeseen asennettavien metallisissa ja muovisissa kaapeliruuviliitoksissa sekä muissa ruuviliitoksissa (esim. supistusosissa) on käytettävä taulukon mukaisia kiristysmomentteja. Taulukko 6-2 Kaapeliruuviliitosten kiristysmomentit Metalli Muovi Liitosalue [mm] O- ± 10 % Standardi rengas [Nm] ± 10 % -30 C C Nyörin [Nm] Ex Ex [mm] -30 C C -60 C C M 12 x 1,5 8 1,5 3,0... 7,0 - M 16 x 1, , ,0 6, ,0 M 20 x 1, , ,0 6, ,0 M 25 x 1,5 9, ,0 10, ,0 M 32 x 1, , ,0 13, ,0 2 M 40 x 1,5 6 19, ,0 20, ,0 M 50 x 1, , ,0 25, ,0 M 63 x 1,5 34, , , 01/

32 Sähköliitäntä Liitäntäkotelo, laakerikilvet, maadoitusjohdin, peltinen tuuletinkoppa Jos muita kiristysmomentteja ei ole annettu, noudata seuraavan taulukon arvoja. Taulukko 6-3 Liitäntäkotelon, laakerikilpien ja maadoitusjohtimen ruuviliitosten ruuvien kiristysmomentit Kierteen N m M 3,5 M 4 M 5 M 6 M 8 M 10 M 12 M 16 M20 min. 0,8 2 3, maks. 1, Taulukko 6-4 Kiristysmomentit itseporautuville ruuveille liitäntäkotelossa, laakerikilvissä, maadoitusjohtimen ruuviliitoksissa, peltisissä tuuletinkoteloissa Kierteen M 4 M 5 M 6 Nm min. 4 7,5 12,5 maks. 5 9,5 15,5 6.3 Yleistä maadoitusjohtimen liitännästä Koneen maadoitusjohtimen poikkileikkauksen on vastattava standardin EN / IEC säännöksiä. Lisäksi on noudatettava asennusmääräyksiä, esim. standardin EN / IEC mukaan , 01/2016

33 Sähköliitäntä 6.4 Johdinliitäntä VAROITUS Oikosulun vaara Liitäntäjohtojen ja kattolevyn liitäntä- ja asennusvirheet voivat aiheuttaa oikosulun. Seurauksena voi olla kuolema tai vakavia vammoja. Noudata seuraavia varotoimenpiteitä: Älä asenna liitäntäjohtoja kulkemaan liitinalustan keskuskuvun yli. Huomioi liitinalustan kattolevyjen avautumissuunta ja asennuskohta , 01/

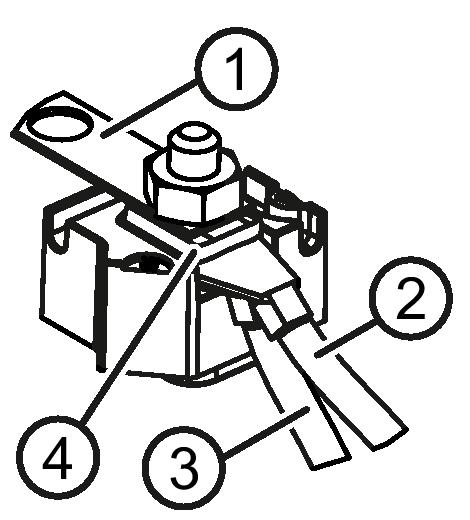

34 Sähköliitäntä Johdinliitäntätyyppi Liitinalusta Liitäntä kaapelikengällä DIN Taita kaapelikenkä liitettäessä alaspäin. Johtimen poikkileikkaus [mm²] Yksittäisen johtimen liitäntä liitinsangalla Kahden yhtä paksun johtimen liitäntä liitinsangalla Liitinkisko 2 Verkkoliitäntäjohto 3 Moottorin liitäntäjohto 4 Kattolevy , 01/2016

35 Käyttöönotto 6.5 Muuttajan liittäminen HUOMIO Liian korkea liitäntäjännite Eristysjärjestelmälle liian korkea liitäntäjännite voi aiheuttaa esinevahinkoja. Koneita voi käyttää verkkojännitteen ollessa 500 V SINAMICS G - taajuusmuuttajissa ja SINAMICS S -taajuusmuuttajissa (säädelty ja säätelemätön syöttö), kun sallittuja jännitehuippua ei ylitetä. Suurin sallittu jännitehuippu on 9 kv/µs. Ûjohdin-johdin V; Ûjohdin-maadoitus V VSD-koneita koskevat seuraavat tiedot: Ûpääjännite 1600 V, Û vaihejännite 1400 V, jännitteen aaltorintaman kesto ts > 0,1 µs. Katso muiden käyttöohjeiden luettelo:auto-hotspot 6.6 Tarkistustoimenpiteet Tarkista ennen koneen kotelon liitäntäkotelon / liitäntäsokkelin sulkemista seuraavat seikat: Tee liitäntäkotelon sähköliitännät edellisten kappaleiden ohjeiden mukaan ja kiristä ne oikealla kiristysmomentilla. Noudata eristämättömien osien välisiä ilmavälejä: 5,5 mm 690 V:iin asti, 8 mm V:iin asti. Vältä ulostyöntyviä johdonpäitä! Jotta johdon eristys ei vaurioidu, sijoita liitäntäjohdot niin, etteivät ne ole puristuksissa. Liitä kone määrätyn pyörimissuunnan mukaisesti. Pidä liitäntäkotelon sisäosa puhtaana ja vapaana johtimien jäänteistä. Pidä kaikki tiivisteet ja tiivistepinnat ehjinä ja puhtaina. Sulje liitäntäkotelon käyttämättömät aukot asianmukaisesti. 7 Käyttöönotto Noudata kaikissa koneella tehtävissä töissä yleisiä turvaohjeita (Sivu 3) sekä standardin EN sähkölaitteistojen turvalliseen käyttöön liittyviä vaatimuksia , 01/

36 Käyttöönotto 7.1 Laakerin lämpötilan valvonnan asetusarvot Ennen käyttöönottoa Jos koneessa on laakerilämpömittari, aseta sammutuslämpötila valvontalaitteeseen ennen koneen ensimmäistä käyttökertaa. Taulukko 7-1 Asetusarvot laakereiden lämpötilan valvontaan ennen koneen käyttöönottoa Asetusarvo Lämpötila Varoitus 115 C Katkaisu 120 C Normaalikäyttö Mittaa laakerin normaali käyttölämpötila Tkäyttö asennuspaikalla celsiusasteina. Aseta poiskytkentä- ja varoitusarvot käyttölämpötilan Tkäyttö mukaisesti. Taulukko 7-2 Laakerin lämpötilojen valvonnan asetusarvot Asetusarvo Lämpötila Varoitus Tkäyttö + 5 K 115 C Katkaisu Tkäyttö + 10 K 120 C 7.2 Toimenpiteet ennen käyttöönottoa HUOMIO Koneen vaurioituminen Tarkista ennen koneen käyttöönottoa seuraavat seikat esinevahinkojen välttämiseksi: Tarkista asianmukaisella tavalla, että koneen pyörimissuunta on säädetty oikein, esim. kytkemällä se irti työkoneesta. Varmista, etteivät lämpötilaherkät osat, kuten johdot, kosketa koneen koteloa. Varmista, että kondenssivesiaukot ovat aina koneen matalin paikka , 01/2016

37 Käyttöönotto HUOMIO Puutteellisen jäähdytyksen aiheuttamat vauriot Jos koneen ilmastointi ei ole asianmukainen, tehokas jäähdytys ei ole mahdollista. Tämä voi aiheuttaa vaurioita koneessa. Asenna asianmukaisen ilmanvaihdon takaavat peitteet ennen käyttöönottoa. Toimenpiteet Varmista asianmukaisen asennuksen jälkeen ennen laitteiston käyttöönottoa seuraavat asiat: Huomioi koneen asianmukainen asennus ja kohdistus. Liitä kone määrätyn pyörimissuunnan mukaisesti. Varmista, että käyttöolosuhteet vastaavat kilvessä määritettyjä tietoja. Voitele laakerit mallin mukaisesti. Varmista, että yli 24 kuukauden ajaksi varastoidut rullalaakerikoneet on jälkivoideltu. Noudata lisäksi luvun Käyttövalmistelut ohjeita. Varmista, että koneen valvontaan tarkoitetut valinnaiset lisälaitteet on liitetty asianmukaisesti ja että ne toimivat oikein. Tarkasta laakerilämpötilat laakerilämpömittareilla varustetuissa kokoonpanoissa koneen ensimmäisen käyttökerran aikana. Aseta varoituksen ja sammuttamisen arvot valvontalaitteeseen. Noudata lisäksi luvun Laakerin lämpötilan valvonnan asetusarvot ohjeita. Varmista oikein säädetyn ohjauksen ja kierroslukuvalvonnan avulla, ettei konetta voida käyttää suuremmilla kierrosluvuilla kuin arvokilvessä on määritetty. Varmista käyttöosien oikeat säädöt tyypin mukaan (esim. kytkinten kohdistus ja tasapainotus, hihnakäytön hihnavoimat, hammasrataskäytössä hammasvoimat ja hampaan kylkien välykset, kytkettyjen akselien yhteydessä säteis- ja aksiaalivälys). Noudata vähimmäiseristysresistansseja ja vähimmäisilmavälejä. Muodosta asianmukainen suojajohdinliitännän maadoitus- ja potentiaalitasausliitos. Kiristä kaikki kiinnitysruuvit, liitoselementit ja sähköliitännät määrätyllä kiristysmomentilla. Irrota kiinni ruuvatut nostosilmukat asennuksen jälkeen tai estä niiden irtoaminen. Pyöritä roottoria raapimatta. Suorita kaikki kosketussuojatoimenpiteet liikkuville ja jännitteisille osille , 01/

38 Käyttö Varmista vapaat akselin päät esim. suojuksilla. Varmista, etteivät kiilat pääse sinkoamaan irti. Varmista ulkoisen tuulettimen käyttövalmius ja liitäntä määritetyn pyörimissuunnan mukaan. Varmista, että jäähdytysilman kierto on esteetön. Varmista valinnaisten jarrujen moitteeton toiminta. Noudata määritettyä mekaanista rajakierroslukua n max. Jos koneen käyttö taajuusmuuttajan kanssa edellyttää erityisjärjestelyjä, vastaavat lisätiedot on merkitty arvo- ja lisäkilpeen. Ohje Muut tarkastukset voivat olla tarpeen erityisten laitteistokohtaisten olosuhteiden vuoksi. Katso myös Käyttötavan noudattaminen (Sivu 10) 8 Käyttö Noudata kaikissa koneella tehtävissä töissä yleisiä turvaohjeita (Sivu 3) sekä standardin EN sähkölaitteistojen turvalliseen käyttöön liittyviä vaatimuksia. Koneen käynnistäminen VAARA Vaaralliset jännitteet Sähkökoneissa on vaarallisia jännitteitä. Kosketuksen seurauksena voi olla kuolema, vakavia vammoja tai esinevahinkoja. Koneen käyttö verkossa, jossa ei ole maadoitettua nollapistettä, on sallittua vain silloin tällöin lyhytaikaisesti, esim. häiriön edelleenkytkennän yhteydessä. Johdon maadoitus EN / IEC , 01/2016

39 Käyttö HUOMIO Koneen vauriot tai laakerin ennenaikainen vaurioituminen Jos näitä ohjeita ei noudateta, laakeri voi vaurioitua. Noudata ehdottomasti sallittuja värinäarvoja koneen vaurioitumisen välttämiseksi. Noudata käytössä standardin ISO mukaisia sallittuja värinäarvoja. Noudata ehdottomasti sylinterikuulalaakereiden radiaalista vähimmäiskuormitusta 50 % luettelotietojen mukaan. Tee tarvittavat toimenpiteet laakerivirtojen pienentämiseksi. Noudata luvussa Taajuusmuuttajan käyttö olevia ohjeita. VAROITUS Häiriöt käytön aikana Muutokset normaalissa toiminnassa viittaavat koneen vaurioitumiseen. Tällöin voi syntyä häiriöitä, jotka aiheuttavat välittömän tai välillisen kuoleman, vakavan loukkaantumisen tai esinevahinkoja. Esimerkiksi seuraavat ovat merkkejä viasta: tavallista suurempi tehonotto tavallista korkeampi lämpötila epätavalliset äänet epätavalliset hajut valvontalaitteiden laukeaminen. Jos havaitset poikkeamia toiminnassa, ota välittömästi yhteyttä huoltohenkilöstöön. Jos olet epävarma, kytke kone välittömästi pois päältä laitteistokohtaisten turvaohjeiden mukaan. HUOMIO Kondenssivesi aiheuttaa korroosioriskin Koneen ja/tai ympäristön lämpötilojen vaihdellessa ilmankosteutta voi tiivistyä koneen sisään. Päästä vesi pois avaamalla mahdolliset sulkutulpat ympäristö- ja käyttöolosuhteiden mukaan. Asenna lopuksi sulkutulpat tai -ruuvit takaisin. Jos koneessa on vedenpoistotulpat, vesi pääsee valumaan pois itsestään , 01/

40 Käyttö Koneen käynnistäminen seisontalämmityksen kanssa (vaihtoehto) VARO Koneen ylikuumeneminen Jos seuraavia ohjeita ei noudateta, seurauksena voi olla lieviä henkilövahinkoja tai esinevahinkoja: Kytke mahdollinen seisontalämmitys pois päältä aina ennen koneen käynnistämistä. VARO Loukkaantumisvaara tuuletinta kosketettaessa Tuuletinkotelolla (esim. kangaskotelolla) varustettu kone aiheuttaa loukkaantumisvaaran, sillä tuuletin ei ole kokonaan suojattu kosketukselta. Älä kosketa pyörivää tuuletinta. Älä työnnä käsiä ilman ulostuloaukkoihin. Manuaalinen käyttö on estettävä asianmukaisesti esim. koteloinnilla tai suojaristikolla. 8.1 Käytön tauot Pidemmät seisonta-ajat Ohje Jos käyttötauko on pidempi (yli 1 kuukausi), ota kone käyttöön säännöllisesti noin kuukauden välein tai pyöritä vähintään roottoria. Noudata uudelleenkäyttöönotossa kohdan "Käynnistäminen" ohjeita. Irrota mahdollinen roottorinpidike koneesta ennen roottorin pyörittämistä. HUOMIO Koneen toiminnan rajoitukset Pitkien seisonta-aikojen yhteydessä voi syntyä esinevahinkoja tai kone voi vahingoittua. Jos kone poistetaan käytöstä yli 12 kuukauden ajaksi, ympäristöolosuhteet voivat aiheuttaa koneeseen vaurioita. Huolehdi asianmukaisista ruosteenesto-, suojaus-, pakkaus- ja kuivaustoimista , 01/2016

41 Kunnossapito Seisontalämmityksen käyttö Käynnistä seisontalämmitys koneen käyttötaukojen ajaksi. Käytöstä poisto Katso yksityiskohtaiset tiedot tarvittavista toimenpiteistä luvusta Käyttövalmistelut (Sivu 10). Voitelu ennen uudelleenkäyttöönottoa HUOMIO Laakereiden kuivakäyttö Laakerit voivat vaurioitua, jos niissä ei ole tarpeeksi rasvaa. Voitele laakerit yli vuoden kestäneen käyttötauon jälkeen. Akselia tulee pyörittää, jotta rasva leviää laakereihin. Noudata voitelukilven tietoja. Luku Laakeri (Sivu 43). 9 Kunnossapito Noudata kaikissa koneella tehtävissä töissä yleisiä turvaohjeita (Sivu 3) sekä standardin EN sähkölaitteistojen turvalliseen käyttöön liittyviä vaatimuksia. 9.1 Tarkastukseen ja huoltoon liittyvät turvaohjeet VAROITUS Pyörivät ja jännitteiset osat Sähkökoneissa on jännitteisiä ja pyöriviä osia. Jos kone ei huoltotöiden aikana ole sammutettuna ja jännitteetön, seurauksena voi olla kuolema, vakavia vammoja tai esinevahinkoja. Suorita huoltotyöt vain koneen ollessa pysähdyksissä. Vain rullalaakerin jälkivoitelu voidaan tehdä koneen käydessä. Noudata huoltotöissä viittä turvallisuussääntöä , 01/

42 Kunnossapito VAROITUS Konevauriot Jos konetta ei huolleta, se voi vaurioitua. Tästä voi seurata häiriöitä, jotka saattavat aiheuttaa välittömän tai välillisen kuoleman, vaikeita vammoja tai esinevahinkoja. Huolla kone säännöllisesti. VARO Ilmassa lentelevät aineet paineilman kanssa työskennellessä Paineilmapuhdistuksessa ilmaan saattaa lentää pölyä, metallilastuja tai puhdistusainetta. Seurauksena voi olla henkilövahinkoja. Paineilmalla puhdistettaessa tulee huolehtia sopivasta imusta ja henkilösuojaimista, kuten suojalasit, hengityssuoja yms. HUOMIO Eristyksen vaurioituminen Jos vyyhdenpäähän pääsee tunkeutumaan metallilastuja paineilmalla puhdistamisen yhteydessä, eristys voi vaurioitua. Ilma- ja pintavälit voivat alittua. Kone voi vioittua. Huolehdi riittävästä imusta paineilmapuhdistuksen aikana. HUOMIO Vieraiden esineiden aiheuttamat konevauriot Huoltotoissä koneeseen voi jäädä vierasosia, kuten likaa, työkaluja tai irtonaisia osia, kuten ruuveja jne. Seurauksena voi olla oikosulku, madaltunut jäähdytysteho tai korkeammat käyttöäänet. Kone voi vaurioitua. Varmista huoltotöiden aikana, että koneen sisään tai pinnalle ei jää vierasosia. Kiinnitä irralliset osat uudelleen huollon jälkeen. Poista mahdollinen lika huolellisesti. Ohje Koska käyttöolosuhteet vaihtelevat suuresti, voidaan tässä antaa vain tarkastusten ja huoltotoimenpiteiden yleisiä määräaikoja, jotka koskevat häiriötöntä käyttöä , 01/2016

43 Kunnossapito 9.2 Tarkastus Ohjeita Ohje Huomioi etenkin tarkastusaikaväleistä poikkeavat rullalaakerien jälkivoiteluajat. Ohje Tarkastuksen aikana ei tavallisesti ole tarpeen purkaa kolmivaihekoneita. Purkaminen on tarpeen ensimmäisen kerran, kun laakerit uusitaan. 9.3 Huolto Jälkivoitelu Jälkivoitelulaitteella varustettujen koneiden tiedot jälkivoiteluajoista, rasvamäärästä ja -tyypistä sekä muut tarvittavat tiedot on katsottava koneen arvokilvestä tai voitelukilvestä. Vakiomoottoreiden rasvatyypit (IP55) UNIREX N3 - valm. ESSO. Ohje Eri rasvatyyppien sekoittaminen ei ole sallittua. Pidempään varastoitaessa laakerien rasvan käyttöikä lyhenee. Tarkista rasvan kunto yli 12 kuukautta kestävän varastoinnin yhteydessä. Jos tarkistuksessa havaitaan rasvan likaantumista tai öljyn häviämistä, jälkivoitelu on tehtävä ennen käyttöönottoa. Kestovoideltu laakerointi, ks. luku Laakeri (Sivu 43). Toiminta Voitele rullalaakerit seuraavasti: 1. Puhdista voitelunippa DE- ja NDE-puolelta. 2. Purista määritettyä rasvaa kilven tietojen mukaan ilmoitettu määrä. Noudata teho- ja voitelukilven tietoja. Jälkivoitelu on tehtävä koneen ollessa toiminnassa (maks /min). Laakerin lämpötila voi nousta aluksi huomattavasti ja laskee takaisin tavalliseen arvoon, kun liiallinen rasva on painettu pois laakerista , 01/

44 Kunnossapito Puhdistaminen Voitelukanavien ja vanhan rasvan puhdistaminen Käytetty rasva kerääntyy laakerin ulkopuolelle ulomman laakerin kannen keräystilaan. Poista käytetty rasva laakerin vaihdon yhteydessä. Ohje Voitelukanavassa olevan rasvan vaihtamiseksi laakeriyksikkö on purettava. Jäähdytyskanavien puhdistus Puhdista ympäristön ilmaa kuljettavat jäähdytysilmakanavat säännöllisesti. Puhdistusten tiheyteen vaikuttaa paikallinen likaisuusaste. HUOMIO Koneen vaurioituminen Jos akselin ulostuloon tai koneen aukkoihin suunnataan paineilmaa, seurauksena saattaa olla esinevahinkoja. Vältä akselin tiivisterenkaiden ja koneen rakotiivisteiden suoraa altistusta paineilmalle. Jotta taataan jäähdytysilman esteetön virtaus, kankaisella tuuletinkotelolla varustetuista koneista on poistettava säännöllisesti nukka, kangasjäämät tai vastaava lika, erityisesti tuuletinkotelon ja koneen kotelon jäähdytysripojen välisestä ilman läpikulkuaukosta Lauhdeveden poisto Jos kondenssivesiaukkoja on olemassa, avaa ne säännöllisin väliajoin ilmastollisten edellytysten mukaan , 01/2016

45 Kunnossapito VAROITUS Vaarallinen jännite Esineiden joutuminen kondenssivesiaukkoihin (optio) voi vaurioittaa käämiä. Seurauksena voi olla kuolema, vakavia henkilövahinkoja tai esinevahinkoja. Suojausluokan vaatimusten täyttymiseksi on noudatettava seuraavia ohjeita: Kytke kone jännitteettömäksi ennen kondenssivesiaukkojen avaamista. Sulje kondenssivesiaukot esim. T-tulpilla ennen koneen käyttöönottoa. HUOMIO Kotelointiluokan laskeminen Jos kondenssivesiaukkoja ei ole suljettu, kone voi vaurioitua. Kotelointiluokan säilyttämiseksi kaikki tyhjennysaukot on suljettava uudelleen kondenssiveden poistamisen jälkeen. 9.4 Korjaushuolto Noudata kaikissa koneella tehtävissä töissä yleisiä turvaohjeita (Sivu 3) sekä standardin EN sähkölaitteistojen turvalliseen käyttöön liittyviä vaatimuksia Laakeri Tarkasta käytettävän laakerin tiedot arvokilvestä tai luettelosta. Laakerien käyttöikä Pidempään varastoitaessa laakerien rasvan käyttöikä lyhenee. Kestovoidelluissa laakereissa tämä aiheuttaa laakerin käyttöiän lyhenemisen. Laakerien tai rasvan vaihto on suositeltavaa jo 12 kuukauden varastoinnin jälkeen. Jos varastointi kestää yli 4 vuotta, laakerit tai rasva on vaihdettava. Laakerin vaihto Suositeltava laakerin vaihtoväli normaaleissa olosuhteissa: , 01/

46 Kunnossapito Taulukko 9-1 Laakerin vaihtoväli Ympäristön lämpötila Käyttötapa Laakerin vaihtoväli 40 C Horisontaalinen kytkinkäyttö h 40 C Aksiaali- ja radiaalivoimilla h Älä käytä irrotettuja laakereita uudelleen. Poista vanha, likaantunut rasva laakerikilvestä. Vaihda olemassa oleva rasva uuteen. Vaihda akselitiivisteet laakerinvaihdon yhteydessä. Voitele tiivisteiden kosketuspinnat kevyesti. Ohje Erityiset käyttöolosuhteet Käyttötunteja vähentävät esimerkiksi Koneen vaakasuora asento. Huomattavat tärinä- ja iskukuormitukset. Toistuva suunnanvaihtokäyttö. Korkeampi ympäristön lämpötila. Korkeammat pyörimisnopeudet jne Purkaminen Ohje Merkitse kiinnitysosien sijainti sekä sisäliitosten järjestys ennen purkamista. Tämä helpottaa myöhempää kokoamista. Tuuletin HUOMIO Tuulettimen vaurioituminen Jos tuuletin vedetään irti akselista liikaa voimaa käyttäen, se voi vaurioitua. Varo, etteivät tuulettimen pikakiinnitysmekanismit vaurioidu! , 01/2016

47 Kunnossapito Muovituuletin Avaa tuuletinlautasessa olevat ja reikäaihioilla varustetut murtoaukot asianmukaisesti. Lämmitä tuuletin sitä varten navan alueelta noin 50 C:n lämpötilaan. Käytä tuulettimen irti vetämiseen sopivaa työkalua (vedin). Aseta vetimen varret murtoaukkoihin ja kiristä vetimen säätöruuvia hieman. Nosta tuulettimen molemmat kiinnitysnokat samanaikaisesti akselin rengasurasta. Pidä kiinnitysnokat tässä asennossa. Vedä tuuletin tasaisesti akselista kiertämällä vetimen säätöruuvia. Jotta tuulettimen akseli, tuuletin ja laakeri eivät vaurioidu, älä lyö osia vasaralla. Jos osat vaurioituvat, tilaa niiden tilalle uudet. Metallituuletin Irrota varmistinrengas. Käytä tuulettimen irti vetämiseen sopivaa työkalua (vedin). Aseta vetimen varret tuulettimen navan alueella oleviin aukkoihin. Vaihtoehtoisesti vetimen voi asettaa tuuletinlautasen ulkoreunaan. Vedä tuuletin tasaisesti akselista kiertämällä vetimen säätöruuvia. Jotta tuulettimen akseli, tuuletin ja laakeri eivät vaurioidu, älä lyö osia vasaralla. Jos osat vaurioituvat, tilaa niiden tilalle uudet. Muovinen tuuletinkotelo Rakennekoko BG80... BG Vipua kotelon pikakiinnitysaukot vuorotellen varovasti irti kiinnitysnokista. 2. Älä aseta vipua suoraan tallan alle, sillä talla voi murtua. 3. Varo vahingoittamasta kiinnitysmekanismia. Jos osat vaurioituvat, tilaa niiden tilalle uudet , 01/

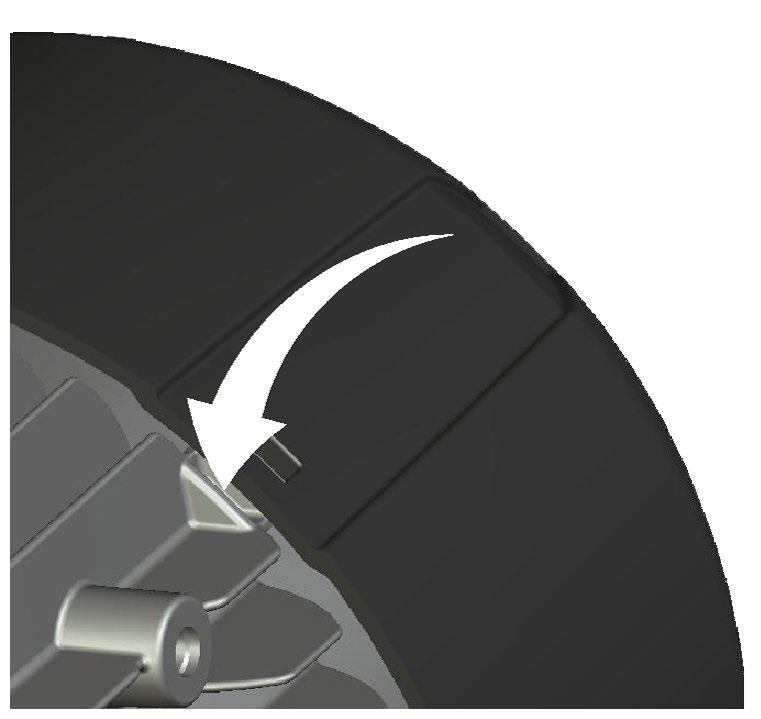

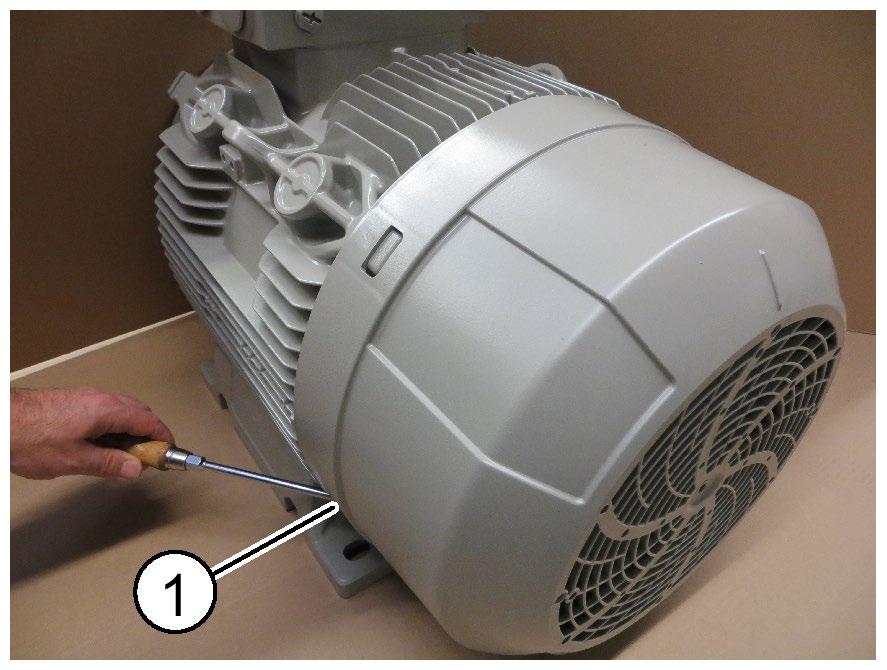

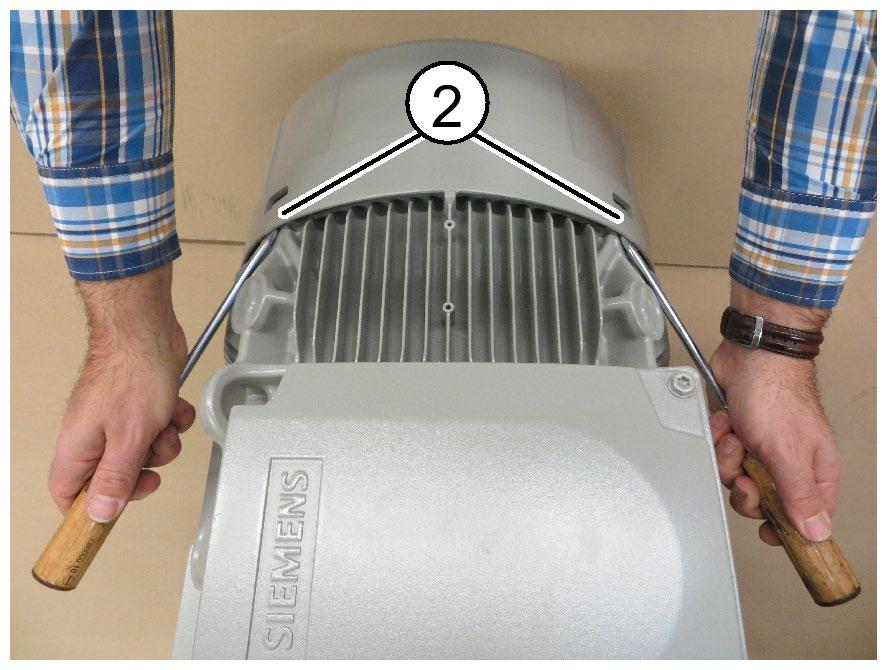

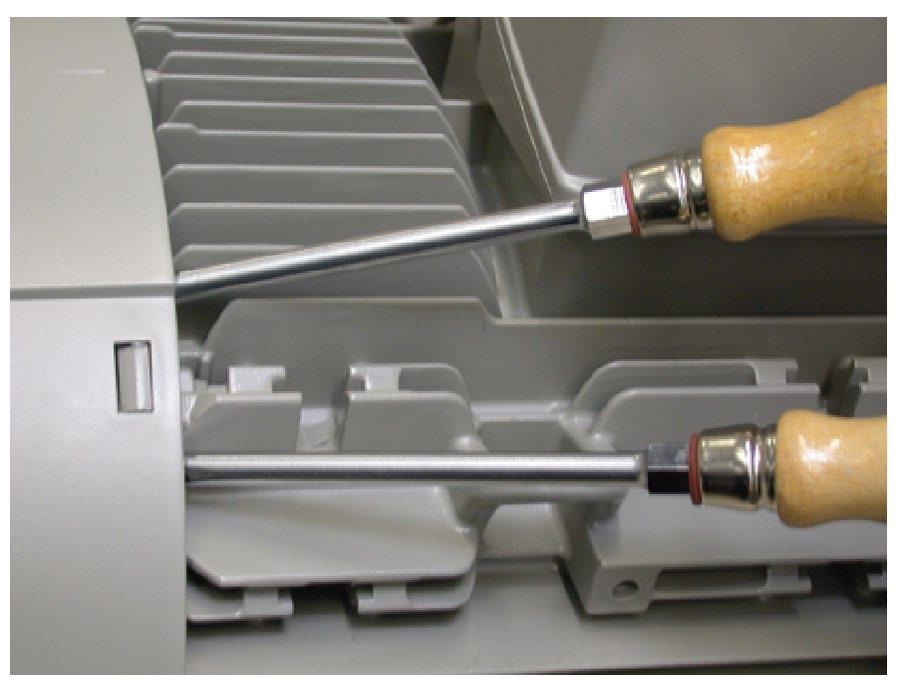

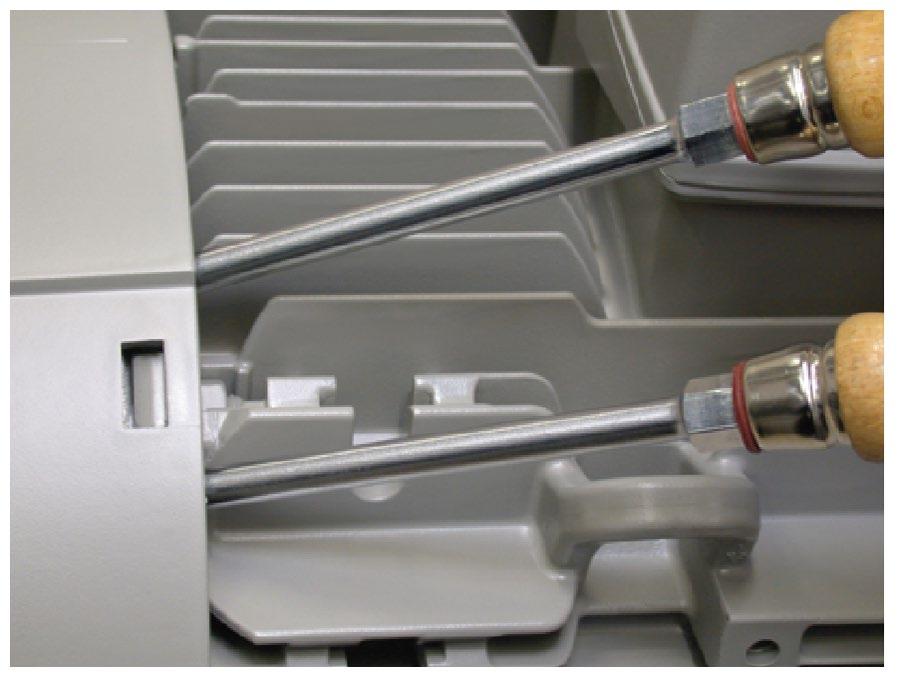

48 Kunnossapito Rakennekoko BG BG Vipua ensimmäinen pikakiinnitysaukko varovasti irti.. 2. Valitse B3-rakennetyypin koneissa ensimmäinen pikakiinnitysaukko koneen alaosasta. 3. Aseta vipu kotelon reunaan tallan alueelle Vipua kaksi muuta pikakiinnitysaukkoa varovasti irti yhtä aikaa ja vedä sitten kotelo pois Varo vahingoittamasta kiinnitysmekanismia. Jos osat vaurioituvat, tilaa niiden tilalle uudet. Suojakatto Suojakatot välikepultein tai ruuvatuin kulmatuin , 01/2016

49 Kunnossapito HUOMIO Kiinnityselementtien vaurioituminen Poistaminen tai irrottaminen väkisin voi vaurioittaa välikepultteja, kulmatukien liitososia tai tuuletinkoteloa. 1. Irrota kiinnitysruuvit suojakaton ulkopinnasta. 2. Älä missään tapauksessa pura välikepultteja tai kulmatukia äläkä irrota niitä väkisin toisistaan tai kotelosta. Suojakatot hitsatuin kannattimin 1. Irrota kiinnitysruuvit suojakaton alaosan kontaktikohdasta - niittimutteri koteloritilän ulkopinnasta Asennus Kone on koottava mahdollisuuksien mukaan oikaisulaatan päälle. Näin taataan, että jalkapinnat ovat samalla tasolla. Älä vahingoita staattorikotelosta ulos työntyviä käämityksiä laakerikilpeä asennettaessa. Tiivistystoimenpiteet 1. Levitä keskitysreunaan Fluid-D-öljyä. 2. Tarkista liitäntäkotelon tiivisteet ja vaihda tarvittaessa. 3. Korjaa mahdolliset maalipinnan ja ruuvien vauriot. 4. Noudata tarvittavia toimia kotelointiluokan ylläpitämiseksi. 5. Älä unohda vaahtomuovisuojusta johdon läpiviennistä. Sulje aukot kokonaan ja vältä johtojen osumista teräviin reunoihin Laakereiden asennus Laakerin tiiviste Noudata seuraavia ohjeita: Koneen roottoriakselin tiivistämiseen käytetään akselin tiivisterenkaita. Noudata V-renkaiden asennusmittoja. Käytä annettuja laakereita. Varmista laakeritiivistelevyjen oikea asento , 01/

50 Kunnossapito Käytä edellisen sivun kiinnityselementtejä. Kiintolaakereissa voi olla joko varmistusrengas tai laakerikansi. Tiivistä laakerikannen ruuvit tiivistelaattojen tai rasvan avulla. Älä muuta laakerikannen asentoa (AS ja BS tai sisäpuoli ja ulkopuoli). V-renkaiden asennusmitta "x" Moottorityypit Rakennekoko X [mm] kaikki 71 4,5 ±0,6 Vakiomalli 1LA 1MA ±0, ±1 1FP ±1 1LG 1MA622 1LE 1MB1 1LG 1MA6 1LE 1MB ± ,5 ±1,2 Erikoismalli Tuulettimen asennus Varo, etteivät tuulettimen pikakiinnitysmekanismit vaurioidu! Lämmitä tuuletinta tätä varten navan alueelta noin 50 C:n lämpötilaan. Jos osat ovat vaurioituneet, tilaa niiden tilalle uudet , 01/2016

51 Kunnossapito Tuuletinkopan asentaminen VARO Pikakiinnitysmekanismilla varustettujen koteloiden epäasianmukainen asennus Vältä pyörivän tuulettimen koskettamisesta aiheutuvat henkilövahingot sekä koneen käytön aikana osittain tai kokonaan irtoavan kotelon aiheuttamat esinevahingot. Varmista, että kotelon kaikki neljä pikakiinnitysaukkoa ovat naksahtaneet kunnolla kiinnitysnokkiin. Muovinen tuuletinkotelo BG Sijoita kotelo siten, että kotelon reunan merkkiviiva on samansuuntainen kuin keskimmäinen koteloripa liitäntäkotelon sokkelin jatkeessa. Keskitä kotelo työntämällä se akselin suuntaisesti kotelon kiinnitysnokkiin tai laakerikilven nokkiin. Kiinnitä ensin kaksi yhdessä olevaa pikakiinnitysaukkoa, paina koteloa sen jälkeen molemmista vastakkaisista aukoista varovasti kiinnitysnokkien päälle ja lukitse. Napsauta kotelo kaikkiin neljään kiinnitysnokkaan painamalla vahvistettua kotelolaippaa koteloritilän alueella akselin suuntaisesti. Käytä tarvittaessa kumivasaraa ja lyö kotelon laippaa useita kertoja akselin suuntaisesti. Varo vahingoittamasta kotelon ritilää. Älä venytä koteloa liikaa asentaessasi sitä (murtumisvaara) Muita asennusohjeita Sijoita kaikki arvo- ja lisäkilvet alkuperätilan mukaisesti. Kiinnitä sähköjohdot tarvittaessa. Tarkista kaikkien ruuvien kiristysmomentit, myös irrottamattomista ruuveista , 01/

52 Varaosat 10 Varaosat 10.1 Osien tilaus Ilmoita vara- ja korjausosatilauksen yhteydessä osien tarkan kuvauksen lisäksi aina myös konetyyppi ja valmistusnumero. Osan nimen tulee vastata osaluettelossa annettua nimeä, ja sen lisäksi tulee ilmoittaa osan numero. Vara- ja korjausosia tilattaessa tarvitaan seuraavat tiedot: osan nimi ja numero koneen tilausnumero ja valmistusnumero varaosatiedot ja tietokanta: Siemens-tilausnumeron ja sarjanumeron perusteella voit ladata lähes kaikki koneen varaosatiedot tietokannasta Spares On Web ( , 01/2016

53 A Huolto & tuki A.1 Siemens Industry Online -tuki Tekniset kysymykset ja lisätiedot Jos sinulla on teknisiä kysymyksiä tai tarvitset lisätietoja, ota yhteyttä: Tekninen tuki ( Ota esille seuraavat konetta koskevat tiedot: Tyyppi Sarjanumero Nämä tiedot on merkitty arvokilpeen. Huolto paikan päällä ja varaosat Jos tarvitset apua paikan päällä tai haluat tilata varaosia, ota yhteyttä paikalliseen jälleenmyyjään. Hän puolestaan ottaa yhteyttä paikalliseen huoltokeskukseen. SIOS-sovelluksella saa kaikkialla optimaalisen tuen. SIOS-sovellus on käytettävissä Apple ios-, Android- ja Windows Phone -puhelimissa , 01/
