SIMOTICS FD. Vaihtovirta-epätahtimoottori Tyyppi 1MM1. Käyttöohje / Asennusohje. Answers for industry.

Transkriptio

1 Käytölle vyöhykkeellä 2 (IEC/EN ) II 3G Ex na IIC T3 Gc SIMOTICS FD Vaihtovirta-epätahtimoottori Tyyppi 1MM1 Käyttöohje / Asennusohje Painos 03/2015 Answers for industry.

2 :35 V7.02

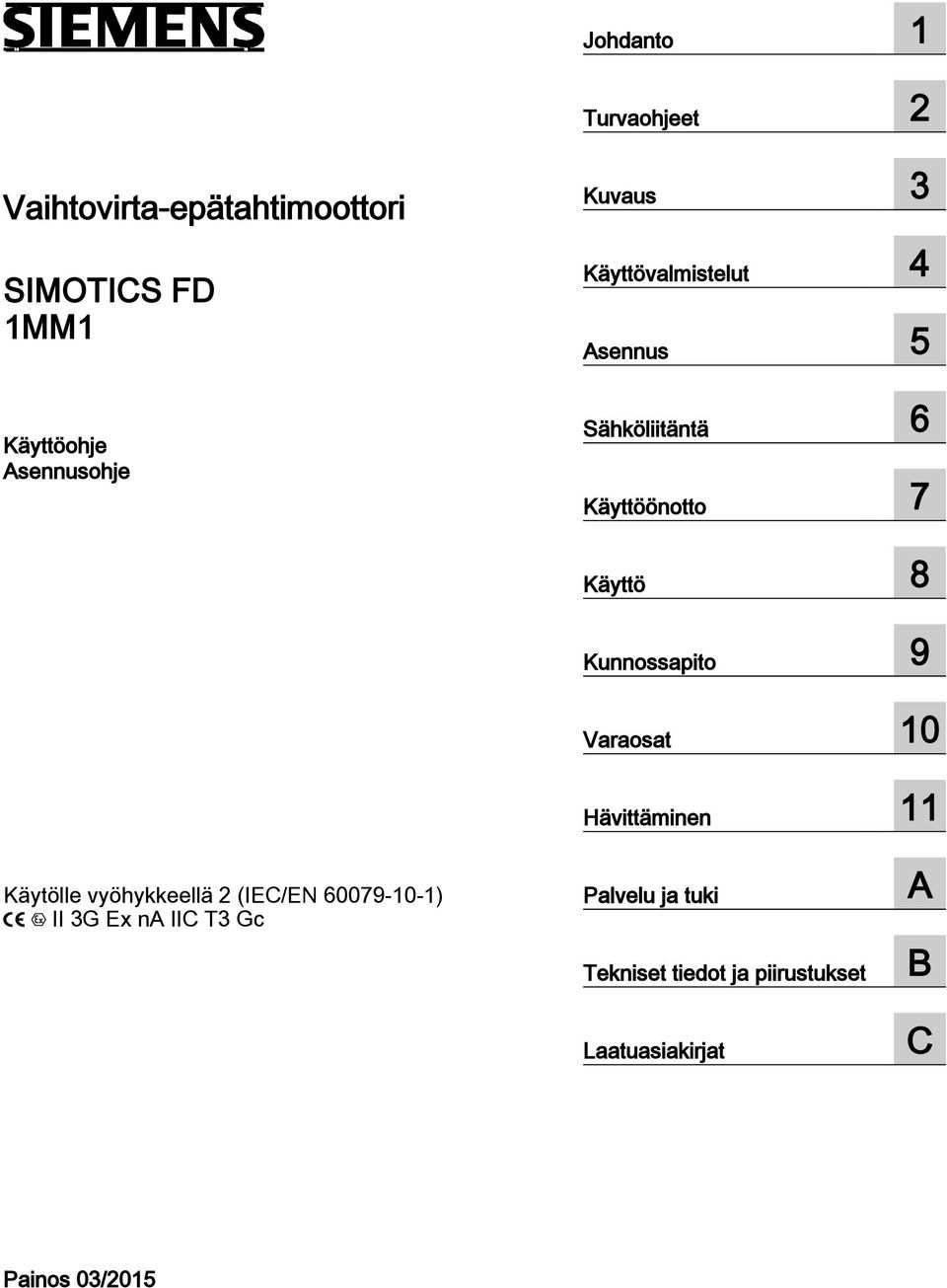

3 Johdanto 1 Turvaohjeet 2 Vaihtovirta-epätahtimoottori SIMOTICS FD 1MM1 Käyttöohje Asennusohje Kuvaus 3 Käyttövalmistelut 4 Asennus 5 Sähköliitäntä 6 Käyttöönotto 7 Käyttö 8 Kunnossapito 9 Varaosat 10 Hävittäminen 11 Käytölle vyöhykkeellä 2 (IEC/EN ) II 3G Ex na IIC T3 Gc Palvelu ja tuki Tekniset tiedot ja piirustukset Laatuasiakirjat A B C Painos 03/2015

4 Oikeudelliset ohjeet Varoitusohjeiden konsepti Tämä opas sisältää ohjeita, jotka on otettava huomioon yleisen turvallisuuden vuoksi ja aineellisten vahinkojen välttämiseksi. Oman turvallisuutesi vuoksi annetut ohjeet on merkitty varoituskolmiolla. Ainoastaan aineellisten vahinkojen välttämiseksi annetuissa ohjeissa ei ole varoituskolmiota. Varoitukset esitetään alenevassa järjestyksessä siten, että suurimmat vaarat ilmoitetaan ensimmäisinä: VAARA tarkoittaa, että seurauksena on kuolema tai vakavat vammat, jos ohjeessa mainittuja varotoimenpiteitä ei noudateta. VAROITUS tarkoittaa, että seurauksena voi olla kuolema tai vakavat vammat, jos ohjeessa mainittuja varotoimenpiteitä ei noudateta. VARO tarkoittaa, että seurauksena voi olla lieviä vammoja, jos ohjeessa mainittuja varotoimenpiteitä ei noudateta. HUOMIO tarkoittaa, että seurauksena voi olla aineellisia vahinkoja, jos ohjeessa mainittuja varotoimenpiteitä ei noudateta. Jos on olemassa useammanlaisia vaaratilanteita, käytetään tällöin aina korkeinta mahdollista varoitusta. Kun varoitetaan henkilövahingoista varoituskolmion kanssa, voi samaan varoitukseen sisältyä myös huomautus aineellisista vahingoista. Pätevät henkilöt Tähän dokumentaatioon kuuluvaa tuotetta/järjestelmää saa käsitellä vain kyseiseen tehtävään pätevyyden omaava ammattitaitoinen henkilöstö ottaen huomioon kyseiseen tehtävään kuuluvan dokumentaation, ennen kaikkea siihen sisältyvät turvaohjeet ja varoitukset. Ammattitaitoinen henkilöstö pystyy ammattikoulutuksensa ja kokemuksensa perusteella havaitsemaan näiden tuotteiden/järjestelmien käsittelyyn liittyvät riskit ja välttämään mahdolliset vaarat. Siemens-tuotteiden tarkoituksenmukainen käyttö Huomaa seuraava: VAROITUS Siemens-tuotteita saa käyttää vain luettelossa ja tuotteen teknisissä dokumenteissä määriteltyihin käyttötarkoituksiin. Mikäli käytetään muiden valmistajan tuotteita ja komponentteja, tulee niiden olla Siemens suosittelemia ja/tai hyväksymiä. Tuotteiden oikea ja turvallinen käyttö edellyttää asianmukaista kuljetusta, varastointia, pystytystä, asennusta, asetuksia, käyttöönottoa, käyttöä ja huoltoa. sallitun ympäristön olosuhteita koskevien ehtojen tulee täyttyä. Tuotteen dokumentaation ohjeita tulee noudattaa. Tavaramerkit Kaikki tekijänoikeussymbolilla merkityt tuotteet ovat Siemens AG:n rekisteröimiä tavaramerkkejä. Muut tämän katalogin tuotteet voivat olla tavaramerkkejä, joiden käyttäminen kolmannen osapuolen tarkoituksiin voi loukata tavaramerkin omistajan oikeuksia. Vastuuvapaus Olemme tarkistaneet, että tämän painotuotteen sisältö vastaa ohjeessa kuvailtuja laitteistoja ja ohjelmistoja. Poikkeuksia ei kuitenkaan voida täysin poissulkea, joten emme takaa täydellistä yhdenmukaisuutta. Tässä painotuotteessa olevat tiedot tarkistetaan säännöllisesti. Tarpeelliset korjaukset tehdään uudempaan painokseen. Siemens AG Process Industries and Drives Postfach NÜRNBERG SAKSAN Asiakirjan tilausnumero: A5E P 03/2015 Oikeus muutoksiin pidätetään Copyright Siemens AG 2013, -, Kaikki oikeudet pidätetään

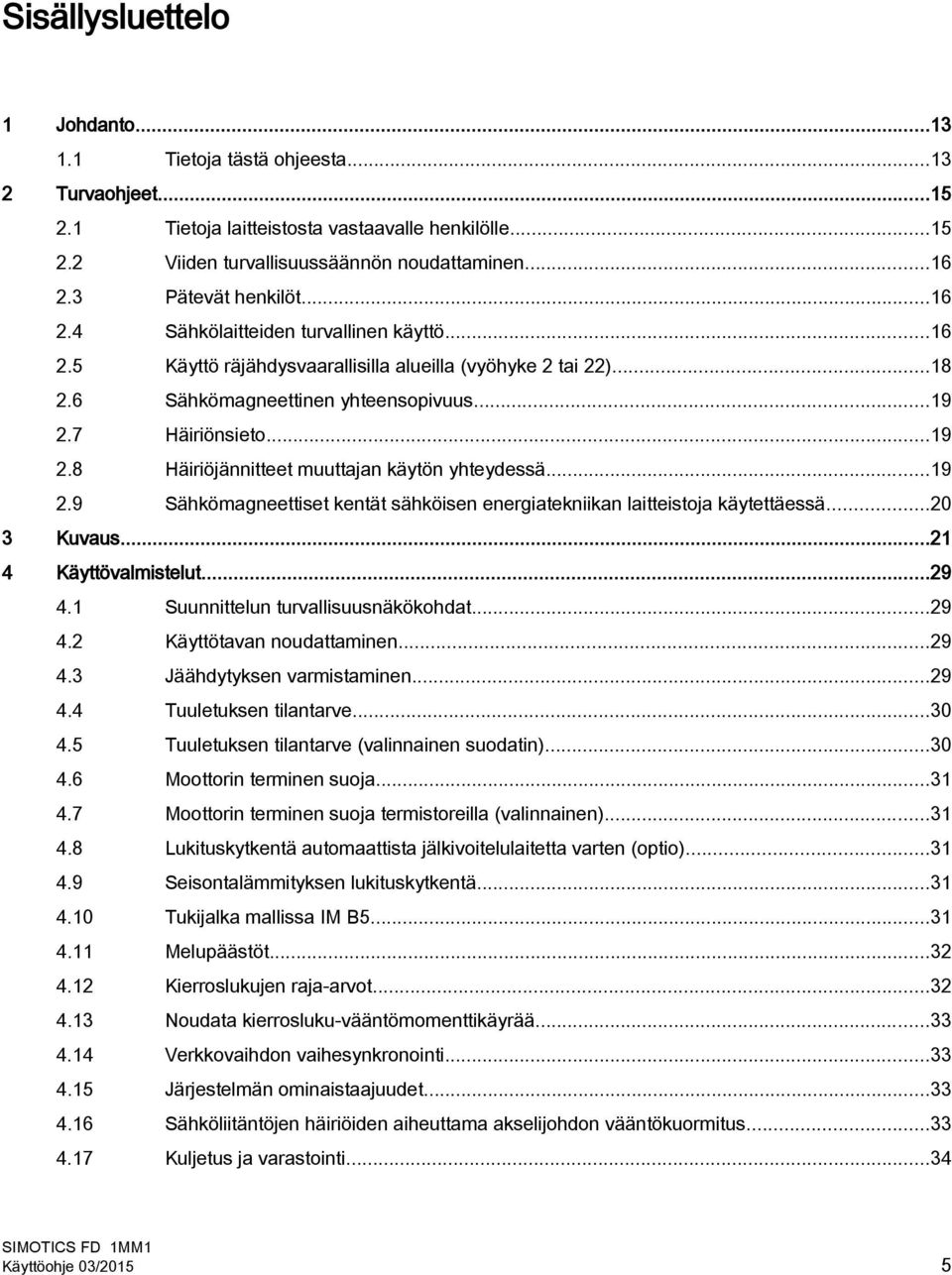

5 Sisällysluettelo 1 Johdanto Tietoja tästä ohjeesta Turvaohjeet Tietoja laitteistosta vastaavalle henkilölle Viiden turvallisuussäännön noudattaminen Pätevät henkilöt Sähkölaitteiden turvallinen käyttö Käyttö räjähdysvaarallisilla alueilla (vyöhyke 2 tai 22) Sähkömagneettinen yhteensopivuus Häiriönsieto Häiriöjännitteet muuttajan käytön yhteydessä Sähkömagneettiset kentät sähköisen energiatekniikan laitteistoja käytettäessä Kuvaus Käyttövalmistelut Suunnittelun turvallisuusnäkökohdat Käyttötavan noudattaminen Jäähdytyksen varmistaminen Tuuletuksen tilantarve Tuuletuksen tilantarve (valinnainen suodatin) Moottorin terminen suoja Moottorin terminen suoja termistoreilla (valinnainen) Lukituskytkentä automaattista jälkivoitelulaitetta varten (optio) Seisontalämmityksen lukituskytkentä Tukijalka mallissa IM B Melupäästöt Kierroslukujen raja-arvot Noudata kierrosluku-vääntömomenttikäyrää Verkkovaihdon vaihesynkronointi Järjestelmän ominaistaajuudet Sähköliitäntöjen häiriöiden aiheuttama akselijohdon vääntökuormitus Kuljetus ja varastointi...34 Käyttöohje 03/2015 5

6 Sisällysluettelo Tarkista toimituksen sisältö Koneen nostaminen Roottorin varmistus Koneryhmän kuljettaminen Varastointi Koneen suojaaminen korroosiolta Käyttö muuttajalla Verkkomuoto Räjähdyssuojattujen koneiden vaihtosuuntaajakäyttö Laakerivirtojen pienentäminen Eristetyt laakerit muuttajan käytön yhteydessä Asennus Asennuksen valmistelu Asennusta koskevat edellytykset Eristysresistanssi ja polarisaatioindeksi Eristysresistanssin ja polarisaatioindeksin tarkastus Liitäntäpintojen valmistelu (IM B3) Liitäntäpinnan valmistelu laipan kiinnityksessä Liitäntäpinnan valmistelu seinäkiinnityksessä Koneen nostaminen ja sijoittaminen käyttöpaikkaan Asianmukaisen linjauksen ja turvallisen kiinnityksen edellytykset Nostovälineiden tarkastus Roottorinpidikkeen poistaminen Roottorinpidikkeen poistaminen koneessa, jonka malli vaakasuora Korroosiosuojan poisto Voimansiirtoelementtien asennus Turvallisen nostamisen ja kuljetuksen edellytykset Koneen laskeminen Lauhdeveden poisto Koneen linjaus Koneen asennus Asennusta koskevat turvallisuusohjeet Ruuvien valinta Rauhallisen, tärinättömän käynnin edellytykset Linjaa kone työkoneeseen ja kiinnitä (IM B3 / IM B35) Koneen linjaus ja kiinnittäminen työkoneeseen (IM B5) Tukijalan kiinnitys (IM B5) Linjaa kone työkoneeseen ja kiinnitä (IM V1 / IM V10) Aksiaali- ja säteisvoimat Sähköliitäntä Sähköliitäntöjä koskevat turvallisuusohjeet Liitäntäkotelo Liitäntäkotelo 1XB Liitäntäkotelo 1XB Liitäntäkotelo 1XB Liitäntäkotelo 1XB Liitäntäkotelo 1XB Liitäntäkotelo 1XB Käyttöohje 03/2015

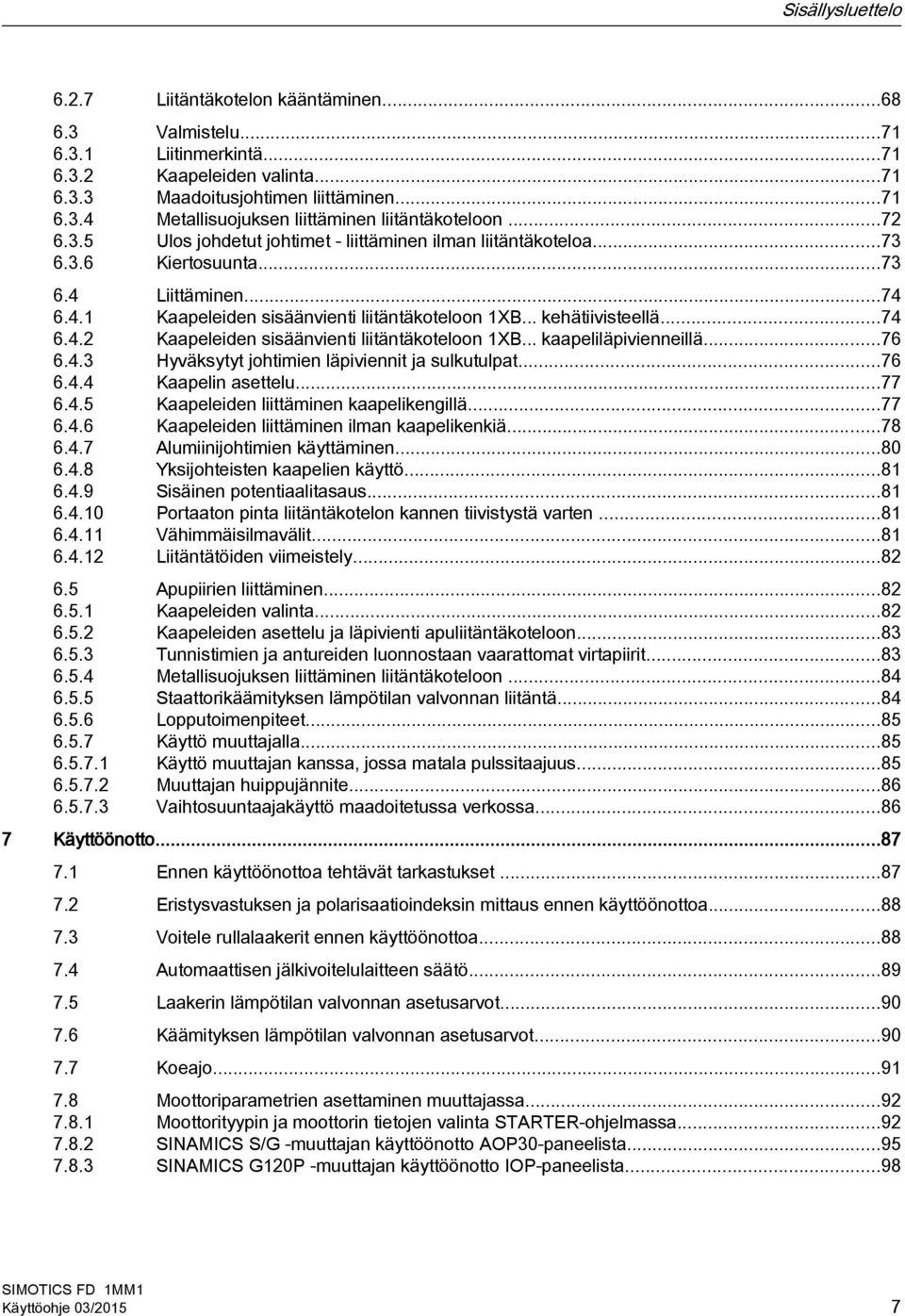

7 Sisällysluettelo Liitäntäkotelon kääntäminen Valmistelu Liitinmerkintä Kaapeleiden valinta Maadoitusjohtimen liittäminen Metallisuojuksen liittäminen liitäntäkoteloon Ulos johdetut johtimet - liittäminen ilman liitäntäkoteloa Kiertosuunta Liittäminen Kaapeleiden sisäänvienti liitäntäkoteloon 1XB... kehätiivisteellä Kaapeleiden sisäänvienti liitäntäkoteloon 1XB... kaapeliläpivienneillä Hyväksytyt johtimien läpiviennit ja sulkutulpat Kaapelin asettelu Kaapeleiden liittäminen kaapelikengillä Kaapeleiden liittäminen ilman kaapelikenkiä Alumiinijohtimien käyttäminen Yksijohteisten kaapelien käyttö Sisäinen potentiaalitasaus Portaaton pinta liitäntäkotelon kannen tiivistystä varten Vähimmäisilmavälit Liitäntätöiden viimeistely Apupiirien liittäminen Kaapeleiden valinta Kaapeleiden asettelu ja läpivienti apuliitäntäkoteloon Tunnistimien ja antureiden luonnostaan vaarattomat virtapiirit Metallisuojuksen liittäminen liitäntäkoteloon Staattorikäämityksen lämpötilan valvonnan liitäntä Lopputoimenpiteet Käyttö muuttajalla Käyttö muuttajan kanssa, jossa matala pulssitaajuus Muuttajan huippujännite Vaihtosuuntaajakäyttö maadoitetussa verkossa Käyttöönotto Ennen käyttöönottoa tehtävät tarkastukset Eristysvastuksen ja polarisaatioindeksin mittaus ennen käyttöönottoa Voitele rullalaakerit ennen käyttöönottoa Automaattisen jälkivoitelulaitteen säätö Laakerin lämpötilan valvonnan asetusarvot Käämityksen lämpötilan valvonnan asetusarvot Koeajo Moottoriparametrien asettaminen muuttajassa Moottorityypin ja moottorin tietojen valinta STARTER-ohjelmassa SINAMICS S/G -muuttajan käyttöönotto AOP30-paneelista SINAMICS G120P -muuttajan käyttöönotto IOP-paneelista...98 Käyttöohje 03/2015 7

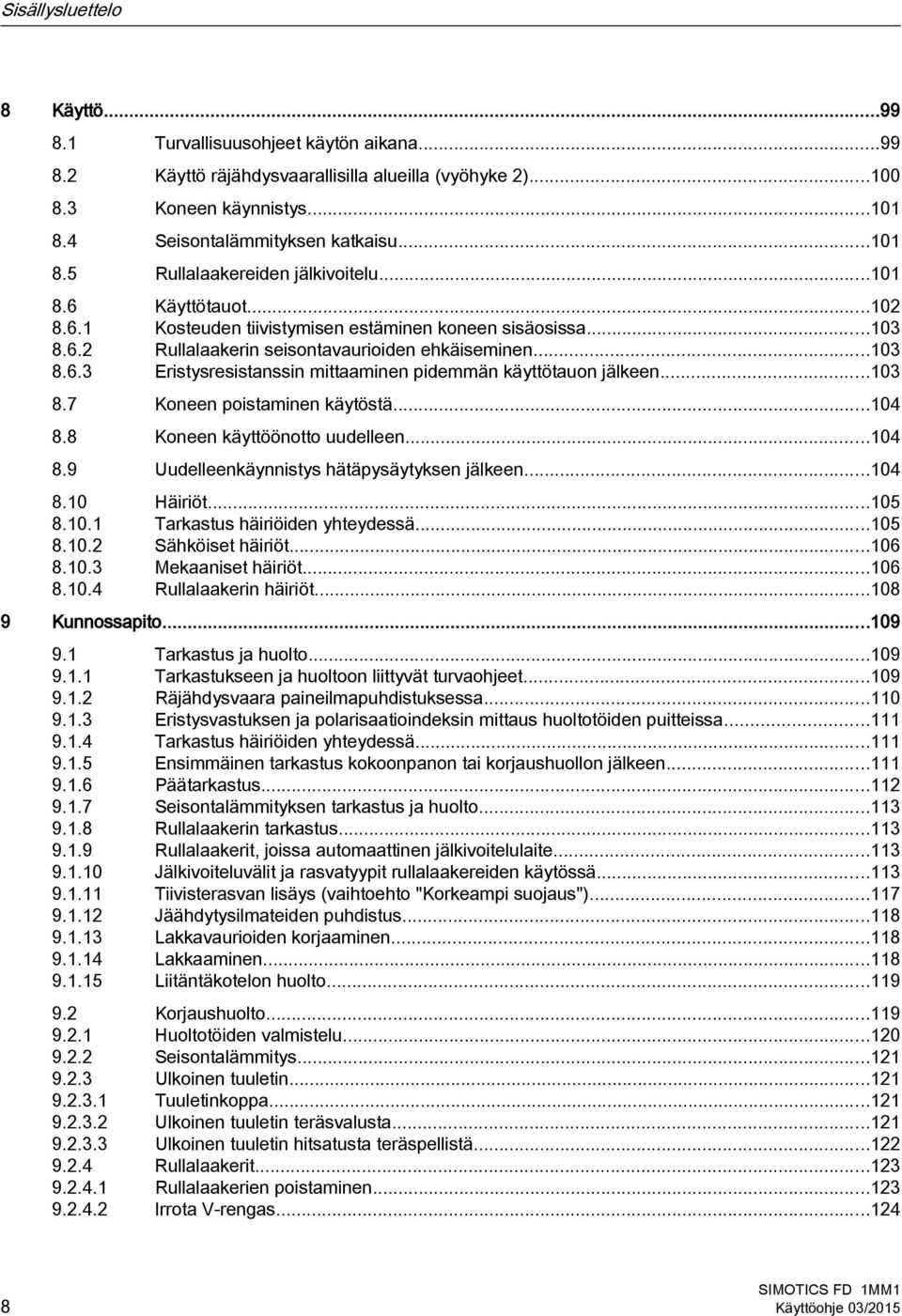

8 Sisällysluettelo 8 Käyttö Turvallisuusohjeet käytön aikana Käyttö räjähdysvaarallisilla alueilla (vyöhyke 2) Koneen käynnistys Seisontalämmityksen katkaisu Rullalaakereiden jälkivoitelu Käyttötauot Kosteuden tiivistymisen estäminen koneen sisäosissa Rullalaakerin seisontavaurioiden ehkäiseminen Eristysresistanssin mittaaminen pidemmän käyttötauon jälkeen Koneen poistaminen käytöstä Koneen käyttöönotto uudelleen Uudelleenkäynnistys hätäpysäytyksen jälkeen Häiriöt Tarkastus häiriöiden yhteydessä Sähköiset häiriöt Mekaaniset häiriöt Rullalaakerin häiriöt Kunnossapito Tarkastus ja huolto Tarkastukseen ja huoltoon liittyvät turvaohjeet Räjähdysvaara paineilmapuhdistuksessa Eristysvastuksen ja polarisaatioindeksin mittaus huoltotöiden puitteissa Tarkastus häiriöiden yhteydessä Ensimmäinen tarkastus kokoonpanon tai korjaushuollon jälkeen Päätarkastus Seisontalämmityksen tarkastus ja huolto Rullalaakerin tarkastus Rullalaakerit, joissa automaattinen jälkivoitelulaite Jälkivoiteluvälit ja rasvatyypit rullalaakereiden käytössä Tiivisterasvan lisäys (vaihtoehto "Korkeampi suojaus") Jäähdytysilmateiden puhdistus Lakkavaurioiden korjaaminen Lakkaaminen Liitäntäkotelon huolto Korjaushuolto Huoltotöiden valmistelu Seisontalämmitys Ulkoinen tuuletin Tuuletinkoppa Ulkoinen tuuletin teräsvalusta Ulkoinen tuuletin hitsatusta teräspellistä Rullalaakerit Rullalaakerien poistaminen Irrota V-rengas Käyttöohje 03/2015

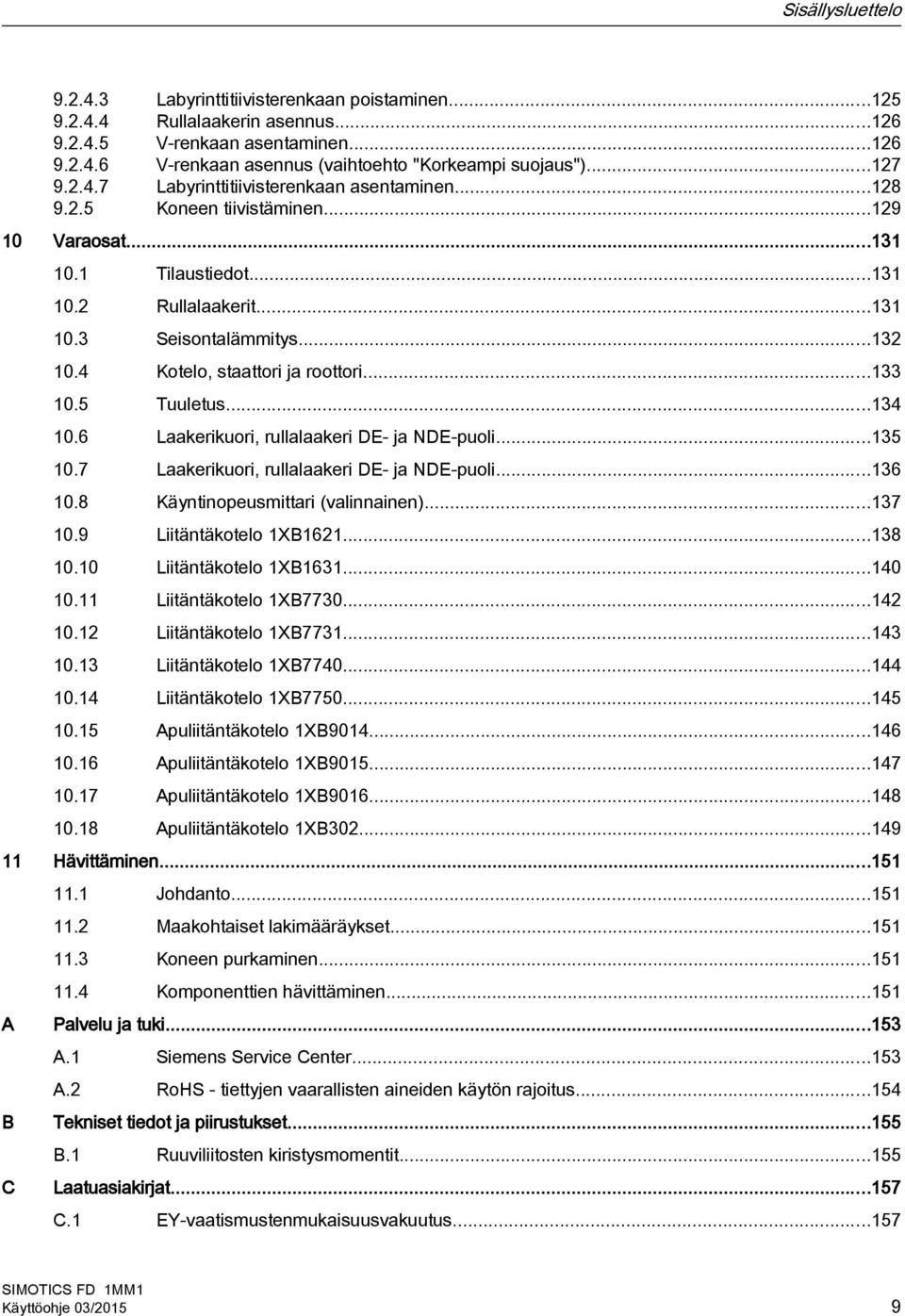

9 Sisällysluettelo Labyrinttitiivisterenkaan poistaminen Rullalaakerin asennus V-renkaan asentaminen V-renkaan asennus (vaihtoehto "Korkeampi suojaus") Labyrinttitiivisterenkaan asentaminen Koneen tiivistäminen Varaosat Tilaustiedot Rullalaakerit Seisontalämmitys Kotelo, staattori ja roottori Tuuletus Laakerikuori, rullalaakeri DE- ja NDE-puoli Laakerikuori, rullalaakeri DE- ja NDE-puoli Käyntinopeusmittari (valinnainen) Liitäntäkotelo 1XB Liitäntäkotelo 1XB Liitäntäkotelo 1XB Liitäntäkotelo 1XB Liitäntäkotelo 1XB Liitäntäkotelo 1XB Apuliitäntäkotelo 1XB Apuliitäntäkotelo 1XB Apuliitäntäkotelo 1XB Apuliitäntäkotelo 1XB Hävittäminen A B C 11.1 Johdanto Maakohtaiset lakimääräykset Koneen purkaminen Komponenttien hävittäminen Palvelu ja tuki A.1 Siemens Service Center A.2 RoHS - tiettyjen vaarallisten aineiden käytön rajoitus Tekniset tiedot ja piirustukset B.1 Ruuviliitosten kiristysmomentit Laatuasiakirjat C.1 EY-vaatismustenmukaisuusvakuutus Käyttöohje 03/2015 9

10 Sisällysluettelo Hakemisto Taulukot Taulukko 3-1 Konemalli...22 Taulukko 3-2 Konemalli, syttymissuojaustyyppi Ex na...22 Taulukko 3-3 Arvokilven tiedot...23 Taulukko 3-4 Rullalaakerivaihtoehdot...25 Taulukko 4-1 Tilantarve...30 Taulukko 4-2 Tilantarve...30 Taulukko 4-3 Roottorinpidikkeen akseliruuvin kiristysmomentit...36 Taulukko 5-1 Staattorikäämityksen eristysresistanssi 40 C:ssa...47 Taulukko 5-2 Sallitut poikkeamat joustavalla kytkimellä varustetun koneen linjauksessa...59 Taulukko 6-1 Liitinmerkinnät esimerkissä 1U Taulukko 6-2 Maadoitusjohtimen poikkipinta-alan määritys...71 Taulukko 6-3 Liitäntätekniikka (liitos kaapelikengän kanssa / ilman kaapelikenkää)...74 Taulukko 6-4 Mallit kaapelin läpivientilevy...76 Taulukko 6-5 Vähimmäisilmavälit suhteessa vaihtojännitteen U eff tosiarvoon...81 Taulukko 6-6 Maks. muuttajan huippujännite...86 Taulukko 7-1 Asetusarvot laakereiden lämpötilan valvontaan ennen koneen käyttöönottoa...90 Taulukko 7-2 Laakerin lämpötilojen valvonnan asetusarvot...90 Taulukko 7-3 Asetusarvot käyttöönotossa...90 Taulukko 7-4 Asetusarvot normaalikäytössä...91 Taulukko 8-1 Sähköiset häiriöt Taulukko 8-2 Mekaaniset häiriöt Taulukko 8-3 Rullalaakerin häiriöt Taulukko 9-1 Tarkastukset kokoonpanon tai korjaushuollon jälkeen Taulukko 9-2 Päätarkastuksen yhteydessä tehtävät tarkastukset Taulukko 9-3 Rullalaakerirasvojen valintakriteerit Taulukko 9-4 Rullalaakerirasvat pysty- ja vaakasuorille malleille Taulukko 9-5 Vaihtoehtoiset NLGI-luokan 2 voitelurasvat vaakatasoisille moottoreille Taulukko 10-1 Kotelon, staattorin ja roottorin varaosat Taulukko 10-2 Tuuletuksen varaosat Taulukko 10-3 Laakerikuoren varaosat, DE- ja NDE-puoli Taulukko 10-4 Laakerikuoren varaosat, DE- ja NDE-puoli Taulukko 10-5 Varaosat, käyntinopeusmittari Taulukko 10-6 Varaosat liitäntäkotelolle 1XB Taulukko 10-7 Lisävaraosat Taulukko 10-8 Kaksiosaisella kaapeliläpiviennillä varustetun liitäntäkotelon 1XP1631 lisävaraosat Käyttöohje 03/2015

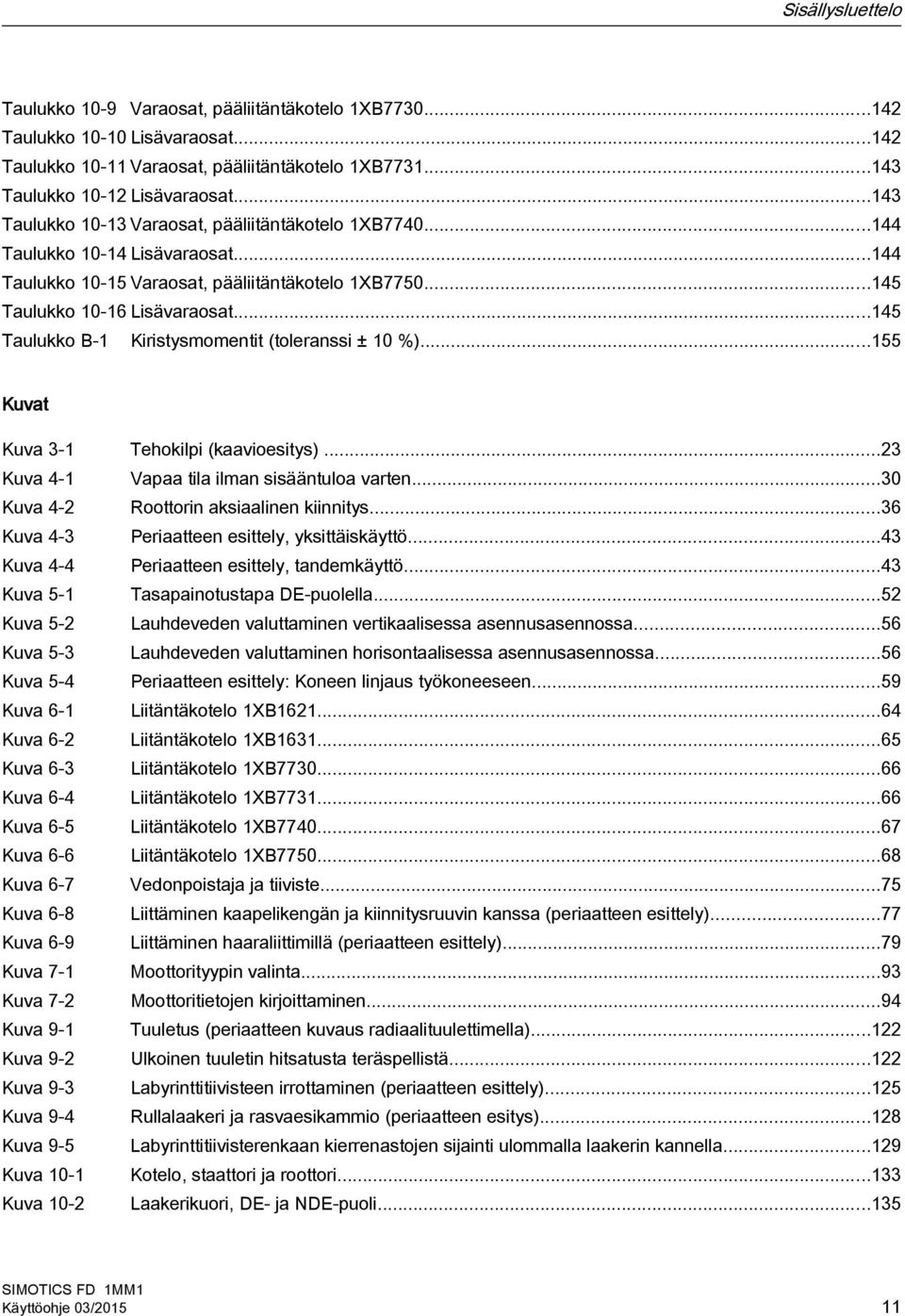

11 Sisällysluettelo Taulukko 10-9 Varaosat, pääliitäntäkotelo 1XB Taulukko Lisävaraosat Taulukko Varaosat, pääliitäntäkotelo 1XB Taulukko Lisävaraosat Taulukko Varaosat, pääliitäntäkotelo 1XB Taulukko Lisävaraosat Taulukko Varaosat, pääliitäntäkotelo 1XB Taulukko Lisävaraosat Taulukko B-1 Kiristysmomentit (toleranssi ± 10 %) Kuvat Kuva 3-1 Tehokilpi (kaavioesitys)...23 Kuva 4-1 Vapaa tila ilman sisääntuloa varten...30 Kuva 4-2 Roottorin aksiaalinen kiinnitys...36 Kuva 4-3 Periaatteen esittely, yksittäiskäyttö...43 Kuva 4-4 Periaatteen esittely, tandemkäyttö...43 Kuva 5-1 Tasapainotustapa DE-puolella...52 Kuva 5-2 Lauhdeveden valuttaminen vertikaalisessa asennusasennossa...56 Kuva 5-3 Lauhdeveden valuttaminen horisontaalisessa asennusasennossa...56 Kuva 5-4 Periaatteen esittely: Koneen linjaus työkoneeseen...59 Kuva 6-1 Liitäntäkotelo 1XB Kuva 6-2 Liitäntäkotelo 1XB Kuva 6-3 Liitäntäkotelo 1XB Kuva 6-4 Liitäntäkotelo 1XB Kuva 6-5 Liitäntäkotelo 1XB Kuva 6-6 Liitäntäkotelo 1XB Kuva 6-7 Vedonpoistaja ja tiiviste...75 Kuva 6-8 Liittäminen kaapelikengän ja kiinnitysruuvin kanssa (periaatteen esittely)...77 Kuva 6-9 Liittäminen haaraliittimillä (periaatteen esittely)...79 Kuva 7-1 Moottorityypin valinta...93 Kuva 7-2 Moottoritietojen kirjoittaminen...94 Kuva 9-1 Tuuletus (periaatteen kuvaus radiaalituulettimella) Kuva 9-2 Ulkoinen tuuletin hitsatusta teräspellistä Kuva 9-3 Labyrinttitiivisteen irrottaminen (periaatteen esittely) Kuva 9-4 Rullalaakeri ja rasvaesikammio (periaatteen esitys) Kuva 9-5 Labyrinttitiivisterenkaan kierrenastojen sijainti ulommalla laakerin kannella Kuva 10-1 Kotelo, staattori ja roottori Kuva 10-2 Laakerikuori, DE- ja NDE-puoli Käyttöohje 03/

12 Sisällysluettelo Kuva 10-3 Laakerikuori, DE- ja NDE-puoli Kuva 10-4 Liitäntäkotelo 1XB1621 standardikaapeliläpiviennillä Kuva 10-5 Kaksiosainen kaapeliläpivienti Kuva 10-6 Liitäntäkotelo 1XB Kuva 10-7 Pääliitäntäkotelo 1XB Kuva 10-8 Pääliitäntäkotelo 1XB Kuva 10-9 Pääliitäntäkotelo 1XB Kuva Pääliitäntäkotelo 1XB7750 ja vakioläpivienti kaapeleille Kuva Apuliitäntäkotelo 1XB Kuva Apuliitäntäkotelo 1XB Kuva Apuliitäntäkotelo 1XB Kuva Apuliitäntäkotelo 1XB Käyttöohje 03/2015

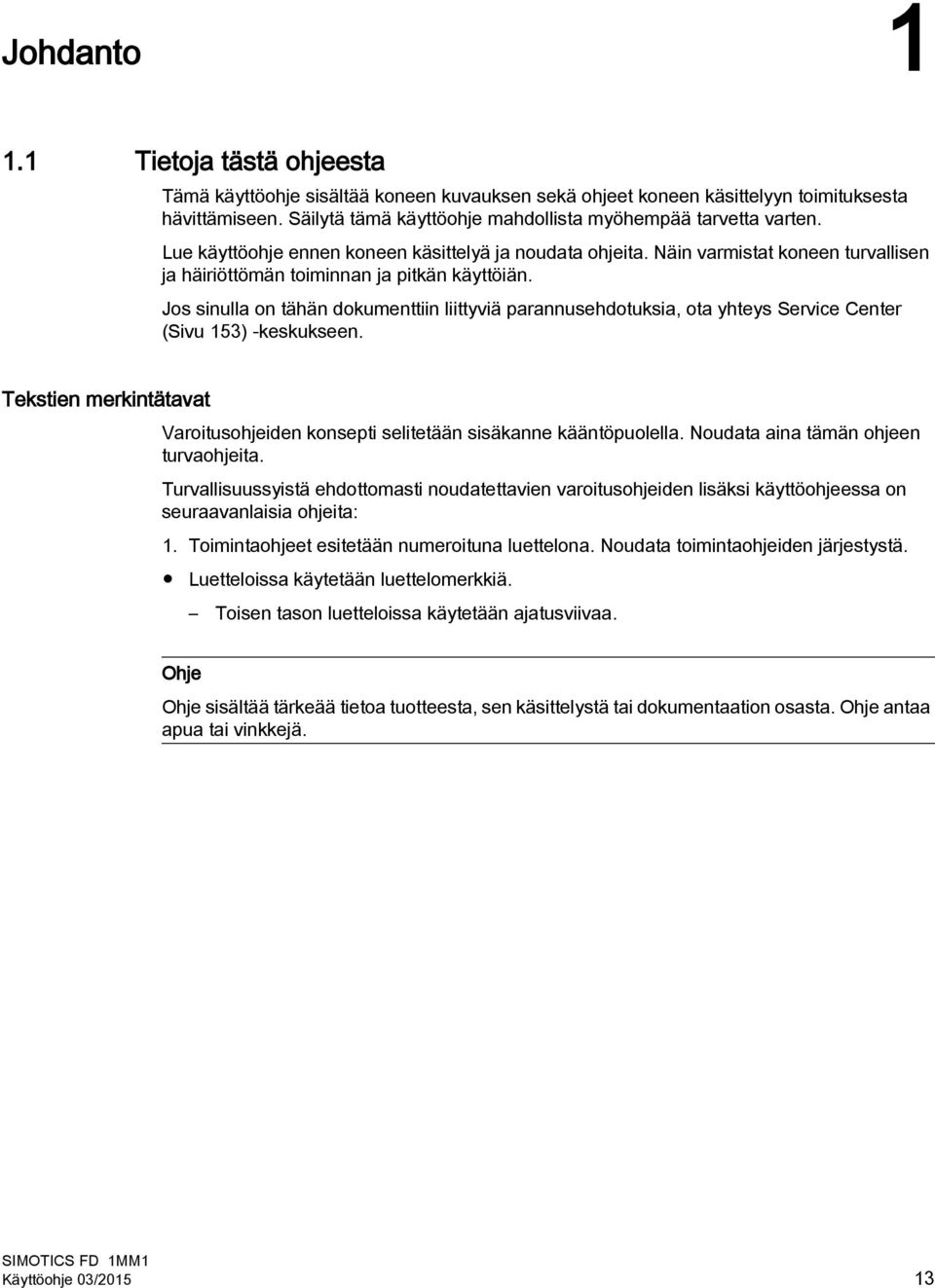

13 Johdanto Tietoja tästä ohjeesta Tämä käyttöohje sisältää koneen kuvauksen sekä ohjeet koneen käsittelyyn toimituksesta hävittämiseen. Säilytä tämä käyttöohje mahdollista myöhempää tarvetta varten. Lue käyttöohje ennen koneen käsittelyä ja noudata ohjeita. Näin varmistat koneen turvallisen ja häiriöttömän toiminnan ja pitkän käyttöiän. Jos sinulla on tähän dokumenttiin liittyviä parannusehdotuksia, ota yhteys Service Center (Sivu 153) -keskukseen. Tekstien merkintätavat Varoitusohjeiden konsepti selitetään sisäkanne kääntöpuolella. Noudata aina tämän ohjeen turvaohjeita. Turvallisuussyistä ehdottomasti noudatettavien varoitusohjeiden lisäksi käyttöohjeessa on seuraavanlaisia ohjeita: 1. Toimintaohjeet esitetään numeroituna luettelona. Noudata toimintaohjeiden järjestystä. Luetteloissa käytetään luettelomerkkiä. Toisen tason luetteloissa käytetään ajatusviivaa. Ohje Ohje sisältää tärkeää tietoa tuotteesta, sen käsittelystä tai dokumentaation osasta. Ohje antaa apua tai vinkkejä. Käyttöohje 03/

14 Johdanto 1.1 Tietoja tästä ohjeesta 14 Käyttöohje 03/2015

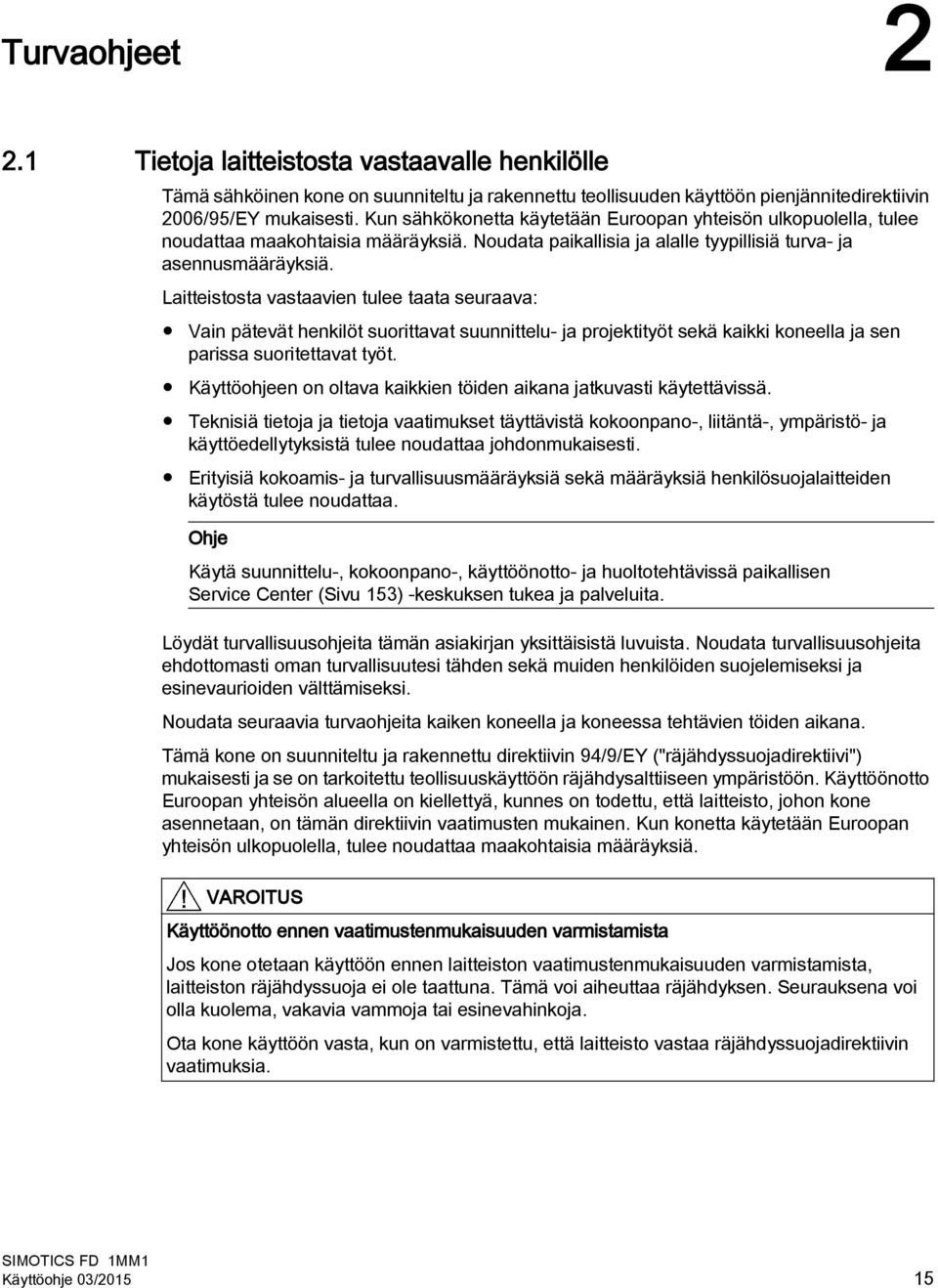

15 Turvaohjeet Tietoja laitteistosta vastaavalle henkilölle Tämä sähköinen kone on suunniteltu ja rakennettu teollisuuden käyttöön pienjännitedirektiivin 2006/95/EY mukaisesti. Kun sähkökonetta käytetään Euroopan yhteisön ulkopuolella, tulee noudattaa maakohtaisia määräyksiä. Noudata paikallisia ja alalle tyypillisiä turva- ja asennusmääräyksiä. Laitteistosta vastaavien tulee taata seuraava: Vain pätevät henkilöt suorittavat suunnittelu- ja projektityöt sekä kaikki koneella ja sen parissa suoritettavat työt. Käyttöohjeen on oltava kaikkien töiden aikana jatkuvasti käytettävissä. Teknisiä tietoja ja tietoja vaatimukset täyttävistä kokoonpano-, liitäntä-, ympäristö- ja käyttöedellytyksistä tulee noudattaa johdonmukaisesti. Erityisiä kokoamis- ja turvallisuusmääräyksiä sekä määräyksiä henkilösuojalaitteiden käytöstä tulee noudattaa. Ohje Käytä suunnittelu-, kokoonpano-, käyttöönotto- ja huoltotehtävissä paikallisen Service Center (Sivu 153) -keskuksen tukea ja palveluita. Löydät turvallisuusohjeita tämän asiakirjan yksittäisistä luvuista. Noudata turvallisuusohjeita ehdottomasti oman turvallisuutesi tähden sekä muiden henkilöiden suojelemiseksi ja esinevaurioiden välttämiseksi. Noudata seuraavia turvaohjeita kaiken koneella ja koneessa tehtävien töiden aikana. Tämä kone on suunniteltu ja rakennettu direktiivin 94/9/EY ("räjähdyssuojadirektiivi") mukaisesti ja se on tarkoitettu teollisuuskäyttöön räjähdysalttiiseen ympäristöön. Käyttöönotto Euroopan yhteisön alueella on kiellettyä, kunnes on todettu, että laitteisto, johon kone asennetaan, on tämän direktiivin vaatimusten mukainen. Kun konetta käytetään Euroopan yhteisön ulkopuolella, tulee noudattaa maakohtaisia määräyksiä. VAROITUS Käyttöönotto ennen vaatimustenmukaisuuden varmistamista Jos kone otetaan käyttöön ennen laitteiston vaatimustenmukaisuuden varmistamista, laitteiston räjähdyssuoja ei ole taattuna. Tämä voi aiheuttaa räjähdyksen. Seurauksena voi olla kuolema, vakavia vammoja tai esinevahinkoja. Ota kone käyttöön vasta, kun on varmistettu, että laitteisto vastaa räjähdyssuojadirektiivin vaatimuksia. Käyttöohje 03/

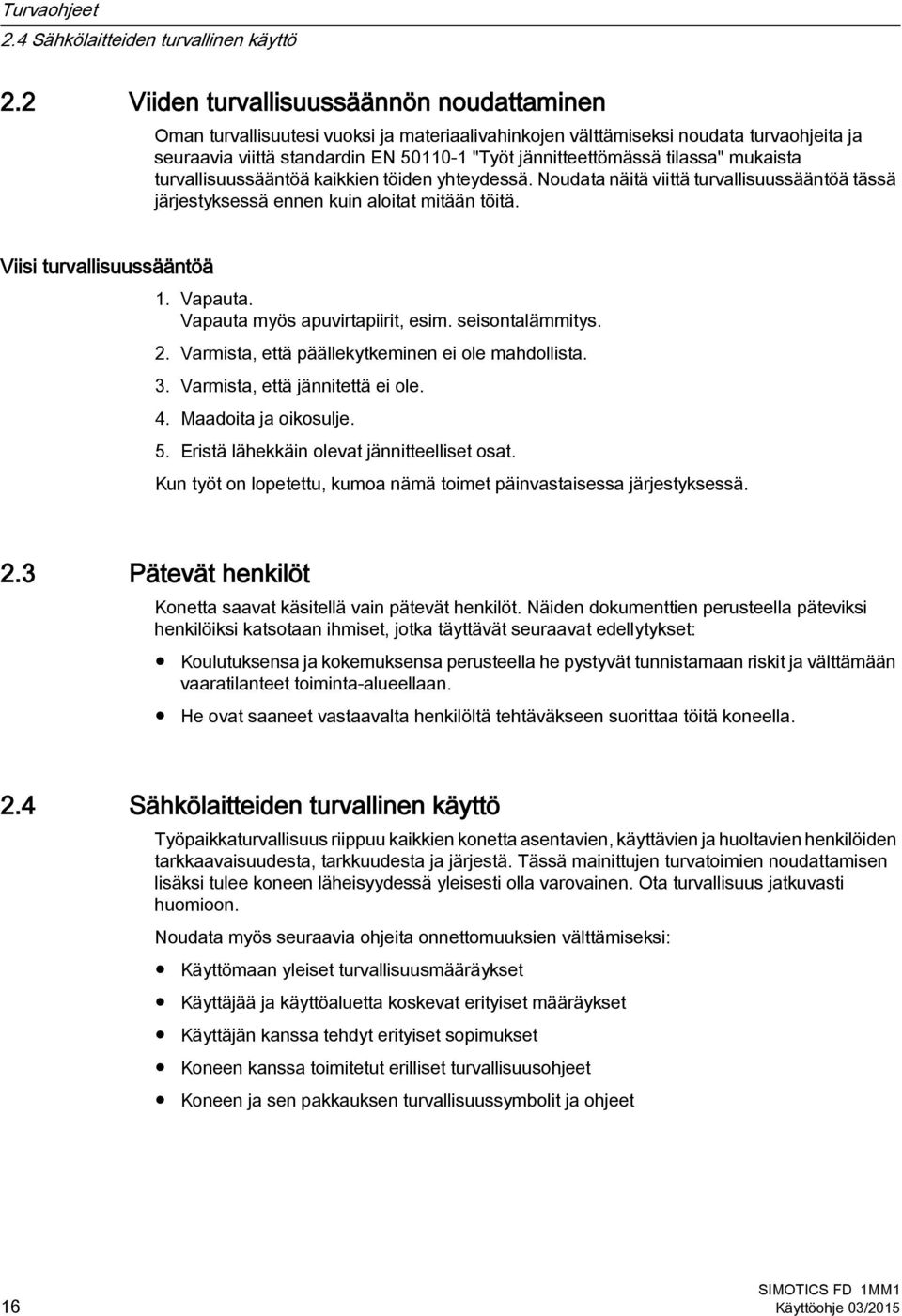

16 Turvaohjeet 2.4 Sähkölaitteiden turvallinen käyttö 2.2 Viiden turvallisuussäännön noudattaminen Oman turvallisuutesi vuoksi ja materiaalivahinkojen välttämiseksi noudata turvaohjeita ja seuraavia viittä standardin EN "Työt jännitteettömässä tilassa" mukaista turvallisuussääntöä kaikkien töiden yhteydessä. Noudata näitä viittä turvallisuussääntöä tässä järjestyksessä ennen kuin aloitat mitään töitä. Viisi turvallisuussääntöä 1. Vapauta. Vapauta myös apuvirtapiirit, esim. seisontalämmitys. 2. Varmista, että päällekytkeminen ei ole mahdollista. 3. Varmista, että jännitettä ei ole. 4. Maadoita ja oikosulje. 5. Eristä lähekkäin olevat jännitteelliset osat. Kun työt on lopetettu, kumoa nämä toimet päinvastaisessa järjestyksessä. 2.3 Pätevät henkilöt Konetta saavat käsitellä vain pätevät henkilöt. Näiden dokumenttien perusteella päteviksi henkilöiksi katsotaan ihmiset, jotka täyttävät seuraavat edellytykset: Koulutuksensa ja kokemuksensa perusteella he pystyvät tunnistamaan riskit ja välttämään vaaratilanteet toiminta-alueellaan. He ovat saaneet vastaavalta henkilöltä tehtäväkseen suorittaa töitä koneella. 2.4 Sähkölaitteiden turvallinen käyttö Työpaikkaturvallisuus riippuu kaikkien konetta asentavien, käyttävien ja huoltavien henkilöiden tarkkaavaisuudesta, tarkkuudesta ja järjestä. Tässä mainittujen turvatoimien noudattamisen lisäksi tulee koneen läheisyydessä yleisesti olla varovainen. Ota turvallisuus jatkuvasti huomioon. Noudata myös seuraavia ohjeita onnettomuuksien välttämiseksi: Käyttömaan yleiset turvallisuusmääräykset Käyttäjää ja käyttöaluetta koskevat erityiset määräykset Käyttäjän kanssa tehdyt erityiset sopimukset Koneen kanssa toimitetut erilliset turvallisuusohjeet Koneen ja sen pakkauksen turvallisuussymbolit ja ohjeet 16 Käyttöohje 03/2015

17 Turvaohjeet 2.4 Sähkölaitteiden turvallinen käyttö VAROITUS Jännitteiset osat Sähkökoneissa on jännitteisiä osia. Tarvittavien peitteiden poistaminen, koneen käyttö muuhun kuin alkuperäiseen tarkoitukseen, väärä käyttö tai riittämätön huolto voivat johtaa kuolemaan, vakaviin vammoihin tai esinevahinkoihin. Noudata konetta käsiteltäessä aina "viittä turvallisuussääntöä (Sivu 16)". Poista peitteet vain tämän käyttöohjeen ohjeiden mukaisesti. Käytä konetta sen alkuperäiseen tarkoitukseen. Huolla kone säännöllisesti ja asianmukaisesti. VAROITUS Pyörivät osat Sähkökoneissa on vaarallisia, pyöriviä osia. Tarvittavien peitteiden poistaminen, koneen käyttö muuhun kuin alkuperäiseen tarkoitukseen, väärä käyttö tai riittämätön huolto voivat johtaa kuolemaan, vakaviin vammoihin tai esinevahinkoihin. Poista peitteet vain tämän käyttöohjeen ohjeiden mukaisesti. Käytä konetta sen alkuperäiseen tarkoitukseen. Huolla kone säännöllisesti. Varmista vapaat akselin päät. VAROITUS Kuumat pinnat Sähkökoneissa on kuumia pintoja. Älä koske näitä pintoja. Seurauksena voi olla vakavia palovammoja. Anna koneen jäähtyä ennen kuin aloitat työt koneella. Poista peitteet vain tämän käyttöohjeen ohjeiden mukaisesti. Käytä konetta asianmukaisesti. VARO Terveyden vaarantavat aineet Kemialliset aineet, joita tarvitaan koneen asennukseen, käyttöön ja huoltoon, voivat vaarantaa terveytesi. Mahdollisia seurauksia ovat: myrkytys, ihovauriot, hengityselinten syöpyminen ja muut terveydelliset ongelmat. Noudata tämän käyttöohjeen ohjeita ja valmistajan antamia tuotetietoja. Noudata vastaavia turvallisuussääntöjä ja käytä määräysten mukaisia suojavarusteita. Käyttöohje 03/

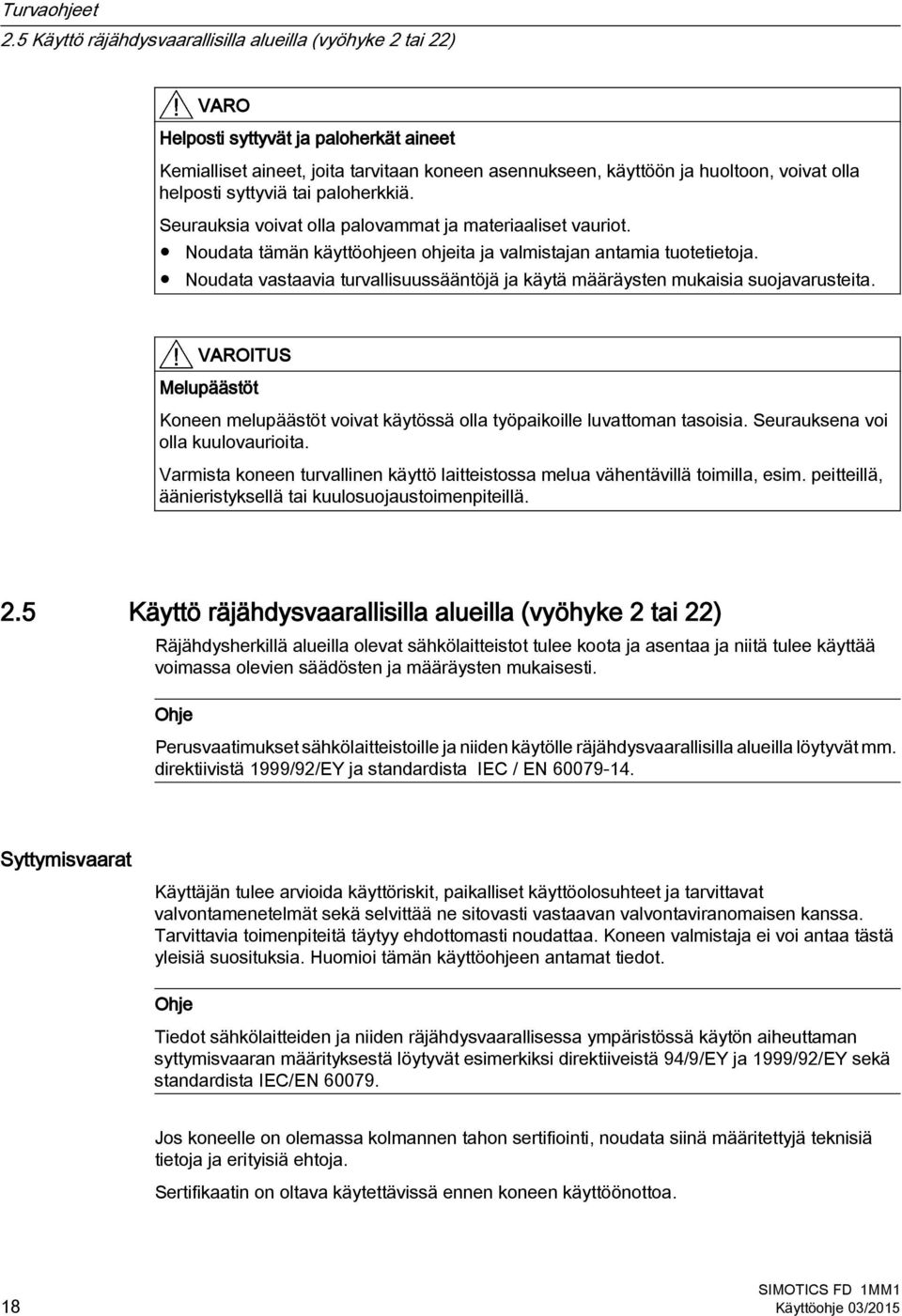

18 Turvaohjeet 2.5 Käyttö räjähdysvaarallisilla alueilla (vyöhyke 2 tai 22) VARO Helposti syttyvät ja paloherkät aineet Kemialliset aineet, joita tarvitaan koneen asennukseen, käyttöön ja huoltoon, voivat olla helposti syttyviä tai paloherkkiä. Seurauksia voivat olla palovammat ja materiaaliset vauriot. Noudata tämän käyttöohjeen ohjeita ja valmistajan antamia tuotetietoja. Noudata vastaavia turvallisuussääntöjä ja käytä määräysten mukaisia suojavarusteita. VAROITUS Melupäästöt Koneen melupäästöt voivat käytössä olla työpaikoille luvattoman tasoisia. Seurauksena voi olla kuulovaurioita. Varmista koneen turvallinen käyttö laitteistossa melua vähentävillä toimilla, esim. peitteillä, äänieristyksellä tai kuulosuojaustoimenpiteillä. 2.5 Käyttö räjähdysvaarallisilla alueilla (vyöhyke 2 tai 22) Räjähdysherkillä alueilla olevat sähkölaitteistot tulee koota ja asentaa ja niitä tulee käyttää voimassa olevien säädösten ja määräysten mukaisesti. Ohje Perusvaatimukset sähkölaitteistoille ja niiden käytölle räjähdysvaarallisilla alueilla löytyvät mm. direktiivistä 1999/92/EY ja standardista IEC / EN Syttymisvaarat Käyttäjän tulee arvioida käyttöriskit, paikalliset käyttöolosuhteet ja tarvittavat valvontamenetelmät sekä selvittää ne sitovasti vastaavan valvontaviranomaisen kanssa. Tarvittavia toimenpiteitä täytyy ehdottomasti noudattaa. Koneen valmistaja ei voi antaa tästä yleisiä suosituksia. Huomioi tämän käyttöohjeen antamat tiedot. Ohje Tiedot sähkölaitteiden ja niiden räjähdysvaarallisessa ympäristössä käytön aiheuttaman syttymisvaaran määrityksestä löytyvät esimerkiksi direktiiveistä 94/9/EY ja 1999/92/EY sekä standardista IEC/EN Jos koneelle on olemassa kolmannen tahon sertifiointi, noudata siinä määritettyjä teknisiä tietoja ja erityisiä ehtoja. Sertifikaatin on oltava käytettävissä ennen koneen käyttöönottoa. 18 Käyttöohje 03/2015

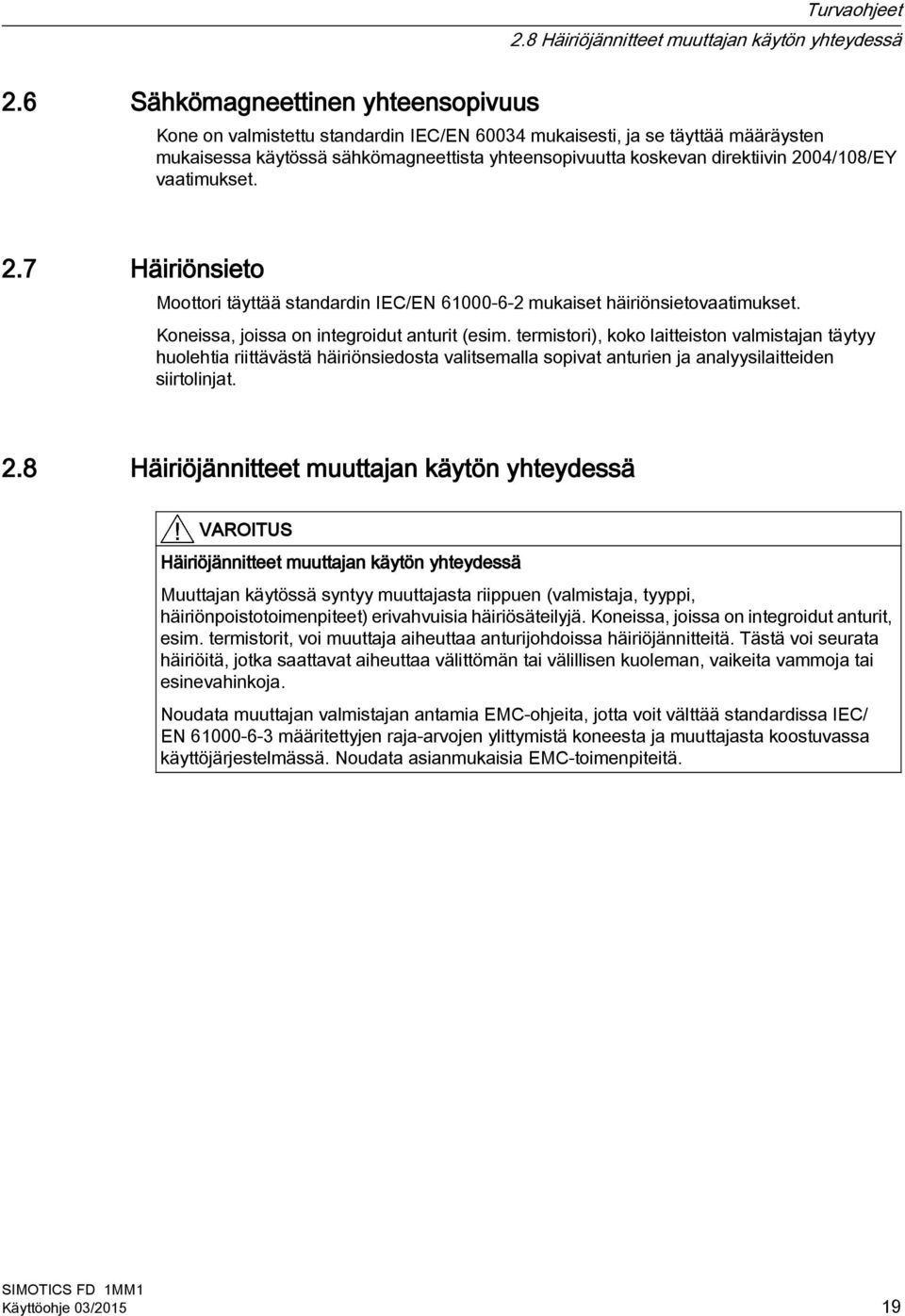

19 Turvaohjeet 2.8 Häiriöjännitteet muuttajan käytön yhteydessä 2.6 Sähkömagneettinen yhteensopivuus Kone on valmistettu standardin IEC/EN mukaisesti, ja se täyttää määräysten mukaisessa käytössä sähkömagneettista yhteensopivuutta koskevan direktiivin 2004/108/EY vaatimukset. 2.7 Häiriönsieto Moottori täyttää standardin IEC/EN mukaiset häiriönsietovaatimukset. Koneissa, joissa on integroidut anturit (esim. termistori), koko laitteiston valmistajan täytyy huolehtia riittävästä häiriönsiedosta valitsemalla sopivat anturien ja analyysilaitteiden siirtolinjat. 2.8 Häiriöjännitteet muuttajan käytön yhteydessä VAROITUS Häiriöjännitteet muuttajan käytön yhteydessä Muuttajan käytössä syntyy muuttajasta riippuen (valmistaja, tyyppi, häiriönpoistotoimenpiteet) erivahvuisia häiriösäteilyjä. Koneissa, joissa on integroidut anturit, esim. termistorit, voi muuttaja aiheuttaa anturijohdoissa häiriöjännitteitä. Tästä voi seurata häiriöitä, jotka saattavat aiheuttaa välittömän tai välillisen kuoleman, vaikeita vammoja tai esinevahinkoja. Noudata muuttajan valmistajan antamia EMC-ohjeita, jotta voit välttää standardissa IEC/ EN määritettyjen raja-arvojen ylittymistä koneesta ja muuttajasta koostuvassa käyttöjärjestelmässä. Noudata asianmukaisia EMC-toimenpiteitä. Käyttöohje 03/

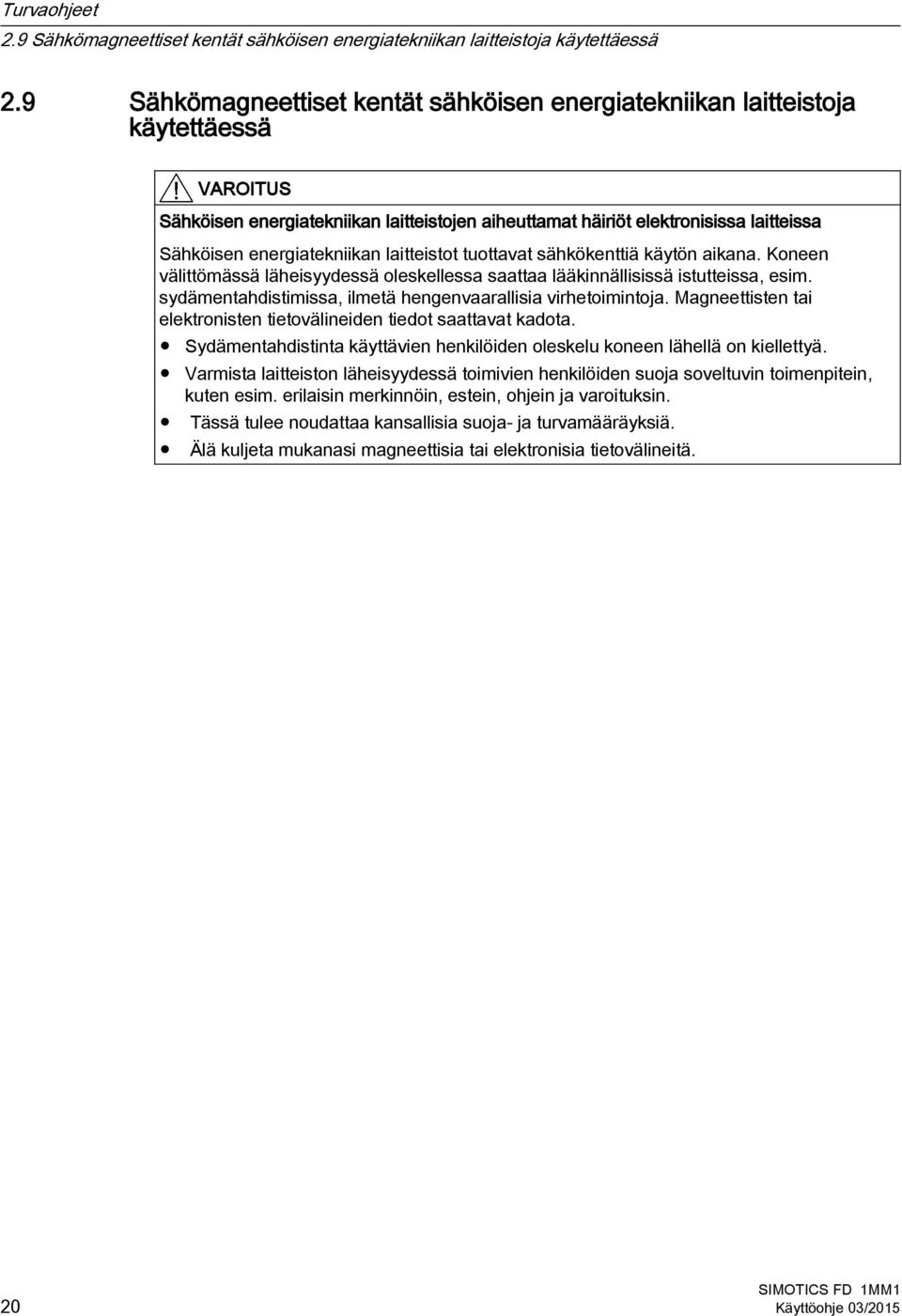

20 Turvaohjeet 2.9 Sähkömagneettiset kentät sähköisen energiatekniikan laitteistoja käytettäessä 2.9 Sähkömagneettiset kentät sähköisen energiatekniikan laitteistoja käytettäessä VAROITUS Sähköisen energiatekniikan laitteistojen aiheuttamat häiriöt elektronisissa laitteissa Sähköisen energiatekniikan laitteistot tuottavat sähkökenttiä käytön aikana. Koneen välittömässä läheisyydessä oleskellessa saattaa lääkinnällisissä istutteissa, esim. sydämentahdistimissa, ilmetä hengenvaarallisia virhetoimintoja. Magneettisten tai elektronisten tietovälineiden tiedot saattavat kadota. Sydämentahdistinta käyttävien henkilöiden oleskelu koneen lähellä on kiellettyä. Varmista laitteiston läheisyydessä toimivien henkilöiden suoja soveltuvin toimenpitein, kuten esim. erilaisin merkinnöin, estein, ohjein ja varoituksin. Tässä tulee noudattaa kansallisia suoja- ja turvamääräyksiä. Älä kuljeta mukanasi magneettisia tai elektronisia tietovälineitä. 20 Käyttöohje 03/2015

21 Kuvaus 3 Käyttöalue Tämä sähkökone on suunniteltu laajoille käyttöalueille käyttölaitetekniikassa ja energianmuunnossa. Näille koneille on tunnusomaista huomattava kestävyys, pitkä elinaika ja korkea luotettavuus sekä suuri muokattavuus, jonka ansiosta ne soveltuvat ihanteellisesti useisiin eri käyttötarkoituksiin. Toimitetun koneen mallin yksityiskohtaiset tiedot sekä sallitut käyttöolosuhteet löytyvät tästä asiakirjasta. Kone on valmistettu tilaajan antamien tietojen mukaisesti ja sitä saa käyttää vain sopimuksessa määriteltyyn käyttötarkoitukseen. Sallitut käyttöolosuhteet ovat arvokilvessä. Tekniset tiedot on kuvattu katalogissa. Syttymissuojaustyyppi Ex na Tämä kone on syttymissuojaustyyppiä "kipinöimätön" (Ex na) standardin IEC/EN mukaisesti. Sitä saa käyttää tilaluokan 2 räjähdysvaarallisissa tiloissa standardin IEC/ EN mukaisesti. VAROITUS Räjähdysvaara Tätä konetta ei ole suunniteltu käytettäväksi pölyräjähdysvaarallisissa tiloissa tai tiloissa, joissa on olemassa räjähdysvaara hybridiseosten vuoksi. Jos sitä käytetään näissä tiloissa, voi seurauksena olla räjähdys. Seurauksena voi olla kuolema, vakavia vammoja tai esinevahinkoja. Älä käytä tätä konetta pölyräjähdysvaarallisissa tiloissa tai tiloissa, joissa on olemassa räjähdysvaara hybridiseosten vuoksi. Konemalli Koneen rakennetietojen ja testauksen perusteena olevat määräykset ja standardit näkyvät koneen arvokilvessä. Käyttöohje 03/

22 Kuvaus Konemalli vastaa perusteiltaan seuraavia standardeja: Harmonisoitujen standardien, joihin seuraavassa on viitattu, versiot löydät EY-vaatimustenmukaisuusvakuutuksesta tai - vakuutuksista. Taulukko 3-1 Konemalli Ominaisuus Standardi Käyttöarvot IEC / EN Suojaustyyppi IEC/EN Jäähdytys IEC/EN Rakennetyyppi IEC/EN Liitäntämerkinnät ja kiertosuunta IEC/EN Melupäästöt IEC/EN Pyörivien sähkökoneiden käynnistysominaisuudet * IEC/EN Värähtelytasot IEC/EN Yksinopeuksisten, kolmivaiheisten oikosulkumoottoreiden hyötysuhdeluokat ** IEC/EN Värinäraja-arvot DIN ISO * Vain verkkovirtakäyttöön tarkoitetut koneet ** lukuun ottamatta napaluvun vaihdolla varustettuja moottoreita Räjähdyssuojattuja koneita koskevat lisäksi seuraavat standardit: Taulukko 3-2 Konemalli, syttymissuojaustyyppi Ex na Ominaisuus Standardi Syttymissuojaustyyppi Ex na 1 IEC / EN IEC / EN Vaihtoehtoinen, tilauksen mukaan Arvokilpi Arvokilvestä löytyvät toimitetun koneen tunnistetiedot ja tärkeimmät tekniset tiedot. Arvokilven tiedot yhdessä sopimusten kanssa määrittävät määräysten mukaisen käytön rajat. 22 Käyttöohje 03/2015

23 Kuvaus SIEMENS Kuva 3-1 Tehokilpi (kaavioesitys) Taulukko 3-3 Arvokilven tiedot Kuvaus Kohta Kohta Kuvaus (1) Moottorityyppi (15) Mittausteho [kw tai HP] (2) Tilausnumero (16) Nimellistehokerroin (3) Sarjanumero (17) Nimellispyörimisnopeus [1/min tai rpm] (4) Moottorisarjan nimi (18) Nimellistaajuus [Hz] (5) Paino (19) Teholuokka (IE-koodi) tai hyötysuhde standardin IEEE112B mukaisesti tai tyhjänä (6) Suojaustyyppi (20) Hyötysuhde standardin IEC/EN mukaisesti tai huoltokertoimen virta (7) Asennusasento (21) Moottorin rakenne (muuttaja- tai verkkomoottori) (8) Ympäristön lämpötilan sallittu alue (22) Verkkojännite/-taajuus (9) Eristysjärjestelmän terminen luokka (23) Valinnaiset lisätiedot (esim. huoltokerroin, rakenne- ja koodikirjain, jäähdytysveden määrä ja syöttölämpötila, ) (10) Käytön terminen luokka (24) Tuotantomaa- ja paikka (11) Maksimipyörimisnopeus [1/min tai rpm] (25) UL / CSA -sertifiointimerkki + tiedostonumero (valinnainen) (12) Normi(t) (26) Tilaluokituksen 2 Ex-moottoreiden sertifiointinumerot (valinnainen) Käyttöohje 03/

24 Kuvaus Kuvaus Kohta Kohta Kuvaus (13) Nimellisjännite [V] ja kytkentä (27) Kiertosuunta (14) Nimellisvirta [A] (28) Tietomatriisikoodi (tilausnumero ja sarjanumero) Roottori Roottoripaketti häkkikäämityksineen on painettu akselille. Akselissa on yleensä DE-puolella sylinterimäinen akselin pää. Mallista riippuen voi NDE-puolella olla toinen akselin pää. Käyttö Moottori toimii kierroslukuohjauksella muuttajan välityksellä. Se on optimoitu käytettäväksi SINAMICS-pienjännitetaajuusmuuttajissa. Muiden muuttajien on täytettävät tietyt vaatimukset: lisätietoja aiheesta löytyy katalogista tai projektiasiakirjoista. HUOMIO Koneen vahingoittuminen verkkokäytössä Kone voi vahingoittua, jos sen kytkee suoraan sähköverkkoon. Käytä konetta ainoastaan muuttajan kanssa. Jäähdytys Jäähdytysjärjestelmä on suljettu, sisäinen jäähdytyskierto. Koneen hukkalämpö siirtyy pinnan kautta ympäröivään ilmaan. Akselituuletin liikuttaa jäähdytysilmaa sisäisessä primaarikierrossa. Ulkoisen sekundaarikierros jäähdytysilman liike saadaan aikaan akselituulettimella. Asennettuna on erilaisia ulkoisia tuulettimia rakenteesta, akselikorkeudesta ja kierrosluvusta riippue: Ulkoinen tuuletin Malli Akselikorkeus Ulkoinen tuuletin muovia 1LL...3A 1LM...3A Kiertosuunta Kierrosluku 315 kaksisuuntainen Kaikki Ulkoinen tuuletin teräsvalusta 1MM...3A 315 kaksisuuntainen Kaikki 1MM...3B...2 1MM...3B...3 1MM...3B...4 1MM...3B...6 1MM...3B...7 1MM...3B...8 1MM...3B... 9 * 355 kaksisuuntainen < 3000 min Käyttöohje 03/2015

25 Kuvaus Ulkoinen tuuletin Malli Akselikorkeus Ulkoinen tuuletin hitsatusta teräspellistä * Poikkeavat tiedot 1LL...3B...1 1LM...3B...1 1MM...3B...1 1LL...3B...5 1LM...3B...5 1MM...3B...5 1LL...4A 1LM...4A 1MM...4A 1LL...4B 1LM...4B 1MM...4B Kiertosuunta Kierrosluku 355 yksisuuntainen > 3000 min yksisuuntainen Kaikki 450 yksisuuntainen Kaikki Kotelointiluokka Koneen kotelointiluokka on IP55. Rullalaakerointi Koneet on varustettu mallin ja tilauksesta ilmenevien käyttöolosuhteiden mukaan erilaisilla vierintälaakereilla. Kulloinkin käytetyt tyypit ilmoitetaan koneen voitelukilvessä. Vaihtosuuntaajakäytössä NDE-puolelle asennetaan yleensä eristetty laakeri. Käytettävissä ovat seuraavat rullalaakerointivaihtoehdot: Taulukko 3-4 Rullalaakerivaihtoehdot Malli Asennusasento vaakataso, kytkinkäyttö Asennusasento vaakataso, nousseet sivuvoimat esim. hihnakäytössä Asennusasento pystytaso, akselikorkeus 315, kytkinkäyttö Malli pystysuora, akselikorkeus Rullalaakerit DE-puoli: Urakuulalaakeri kiintolaakerina NDE-puoli: Urakuulalaakeri vapaana laakerina, aksiaaliset painopontit DE-puoli: Lieriörullalaakeri vapaana laakerina NDE-puoli: Urakuulalaakeri kiintolaakerina DE-puoli: Urakuulalaakeri kiintolaakerina NDE-puoli: Urakuulalaakeri vapaana laakerina, aksiaaliset painopontit DE-puoli: Konjugaatio viistokuulalaakeri/urakuulalaakeri kiintolaakerina NDE-puoli: Urakuulalaakeri vapaana laakerina, aksiaaliset painopontit Käyttöohje 03/

26 Kuvaus Automaattinen jälkivoitelulaite (optio) Rullalaakerit on haluttaessa varustettu automaattisella jälkivoitelulaitteella. Jälkivoitelulaite syöttää rullalaakereihin uutta rasvaa säädetyin aikavälein. Rullalaakerimalli "Korkeammalle suojaukselle" (lisävaruste) Sijoittamalla rasvaesikammio varsinaisen laakerikuoren eteen saadaan aikaan laakerikuorien parempi tiivistys pölyn ja veden sisäänpääsyä vastaan. Vaikka molemmissa tapauksissa onkin tarkoituksenmukaista käyttää samaa rasvaa, puhutaan tässä puhua tehtävien parempien erottelun vuoksi voitelurasvasta ja tiivisterasvasta. Rakenne Ulkoinen laakerin kansi muodostaa yhdessä laakerikotelon kanssa keräysalueen vanhalle voitelurasvalle ja labyrinttitiivisterenkaan (lisävaruste) kanssa rasvaetukammion tiivisterasvalle. Ulkoisessa laakerin kannessa sijaitsee myös toinen rasvakanavalla varustettu voitelunippa tiivisterasvan puristamista varten. Rasvaetukammio on tiivistetty voitelurasvan keräyalueeseen nähden v-renkaalla tai v-rengas-huoparengasyhdistelmällä, mikä estää, että rasvaetukammioon puristettu tiivisterasva pääsee keräysalueelle. Rasvaesikammiossa oleva tiivisterasva poistuu vähitellen käytön aikana sokkeloon ja tiivistää sokkelon ja/tai poistaa mahdollisesti sisään päässeen ja ulkoalueelle sitoutuneen pölyn. Liitäntäkotelo Yleensä kaapeliliitäntää varten käytetään seuraavia liitäntäkoteloita koneen mallista riippuen: Liitäntäkotelo Huomautus Käyttö GT640 Vain verkkokoneille Ei räjähdyssuojattuihin malleihin 1XB1621 1XB XB1631 1XB7730 Ei IEC-räjähdyssuojattuihin malleihin 1XB7731 Ei IEC-räjähdyssuojattuihin malleihin 1XB XB7740 Ei IEC-räjähdyssuojattuihin malleihin Liitäntäkotelon ja mallin mukaan liitäntäkoteloa on mahdollista kääntää liitäntäsuunnan mukaan ±90. Vaihto moottorin toiselle puolelle on mahdollista vain Service Centerin avustuksella. Jos haluat jälkeenpäin asentaa toisen liitäntäkotelon, ota yhteyttä Service Centeriin (Sivu 153). Katso myös Liitäntäkotelon kääntäminen (Sivu 68) Liitäntäkotelo (Sivu 63) Ohje Lisätietoja on luettelossa D81.8-2/ Käyttöohje 03/2015

27 Kuvaus Lisälaitteet Tilauksen mukaan voidaan erilaisia lisälaitteita, kuten esim. lämpötila-anturi laakerien tai käämien valvontaa varten asentaa sisään tai laitteelle. Seisontalämmitys (lisävaruste) Koneessa on seisontalämmitys. Liitäntätiedot löytyvät koneen lisäkilvestä. Käyttöohje 03/

28 Kuvaus 28 Käyttöohje 03/2015

29 Käyttövalmistelut 4 Koneen käyttöönoton huolellinen suunnittelu ja valmistelu ovat edellytyksenä sille, että koneen asennus tapahtuu helposti ja asianmukaisesti, käyttö on turvallista ja että koneen osiin päästään käsiksi huoltoa varten. Tässä luvussa kuvataan, mitä asioita tilojen suunnittelussa ja koneen käytön valmistelussa tulee ottaa huomioon. 4.1 Suunnittelun turvallisuusnäkökohdat Koneen käyttöön liittyy jäännösriskejä. Ne on kuvattu luvussa "Turvaohjeita" (Sivu 15) tai aihekohtaisissa kappaleissa. Huolehdi käyttötiloissa tarvittavista turvallisuustoimenpiteistä, kuten suojuksista, esteistä ja merkinnöistä, jotta koneen käyttö on turvallista. 4.2 Käyttötavan noudattaminen Noudata koneen käyttötapaa. Ehkäise liian suuret kierrosluvut ja niiden aiheuttama koneen vaurioituminen asianmukaisilla ohjauslaitteilla. 4.3 Jäähdytyksen varmistaminen Varmista, että jäähdytysilma jäähdyttää konetta ja/tai mahdollista ulkoista tuuletinaggregaattia riittävästi: jäähdytysilma pääsee virtaamaan vapaasti. Tuulettimen suurin mahdollinen teho saavutetaan vain, kun virtaus tuuletinpyörään on vapaata. Noudata mittakuvassa ilmoitettuja etäisyyksiä. Lämmin poistoilma ei saa imeytyä uudelleen sisään. Pystymallissa, jossa ilmantulo on ylhäällä, vierasesineiden ja veden joutuminen ilmantuloaukkoihin on estettävä. Käyttöohje 03/

30 Käyttövalmistelut 4.5 Tuuletuksen tilantarve (valinnainen suodatin) 4.4 Tuuletuksen tilantarve Varmista koneen käyttöpaikassa vapaa tila ilman sisääntuloa varten (A). Varmista, että koneen käyttöpaikassa on riittävästi tilaa, jotta tuuletinkotelo voidaan tarvittaessa purkaa ja asentaa. Tilantarpeen löydät seuraavasta taulukosta: Taulukko 4-1 Tilantarve Moottorin akselikorkeus [mm] Tilantarve / vapaa tila A mm mm mm mm 4.5 Tuuletuksen tilantarve (valinnainen suodatin) Varmista koneen käyttöpaikassa vapaa tila ilman sisääntuloa varten (A). Varmista, että koneen käyttöpaikassa on riittävästi tilaa, jotta suodatin voidaan tarvittaessa purkaa ja asentaa paikan päällä. Tilantarpeen löydät seuraavasta taulukosta: Taulukko 4-2 Tilantarve Moottorin akselikorkeus [mm] Tilantarve / vapaa tila A mm mm mm mm Kuva 4-1 Vapaa tila ilman sisääntuloa varten 30 Käyttöohje 03/2015

31 Käyttövalmistelut 4.10 Tukijalka mallissa IM B5 4.6 Moottorin terminen suoja Koneen suojaamiseksi ylikuumenemiselta siinä on vakiovarusteena lämpötila-anturi KTY 84 ja lisävarusteena siihen on saatavilla PTC-vastukset tai PT100 moottorin lämpötilan suoraa valvontaa varten. Suunnittele valvonnalle vastaava kytkentä. 4.7 Moottorin terminen suoja termistoreilla (valinnainen) Kone on varustettu PTC:llä moottorilämpötilan suoraa valvontaa varten, jotta konetta voidaan suojata käytön aikana ylirasitukselta. Suunnittele valvonnalle vastaava kytkentä. 4.8 Lukituskytkentä automaattista jälkivoitelulaitetta varten (optio) Jälkivoitelu on sallittua vain akselin pyöriessä. Automaattisella jälkivoitelulaitteella varustettuihin koneisiin on siksi asennettava lukituskytkentä, joka estää jälkivoitelulaitteen toiminnan koneen seistessä. 4.9 Seisontalämmityksen lukituskytkentä Jos seisontalämmitystä käytetään koneen käydessä, koneen lämpötila saattaa kohota. Asenna koneeseen lukituskytkentä, joka katkaisee seisontalämmityksen, kun kone käynnistetään. Käytä seisontalämmitystä vain koneen ollessa sammutettuna. Katso myös Seisontalämmityksen katkaisu (Sivu 101) VAROITUS Räjähdysvaara Jos seisontalämmitys kytketään päälle välittömästi koneen sammuttamisen jälkeen, saattaa koneen lämpötilaluokka tai suurin sallittu pinnan lämpötila ylittyä. Räjähdysvaarallisessa ympäristössä seurauksena voi olla räjähdys. Seurauksena voi olla kuolema, vakavia vammoja tai esinevahinkoja. Seisontalämmityksen saa kytkeä päälle vasta tunnin päästä koneen sammuttamisesta Tukijalka mallissa IM B5 Mallissa IM B5 kone on tuettava lisäksi tukijalalla NDE-puolelta. Tukijalka ei sisälly toimitukseen. Varmista tästä syystä, että käytettävissä on asianmukaisen kokoinen ja riittävän Käyttöohje 03/

32 Käyttövalmistelut 4.12 Kierroslukujen raja-arvot jäykkä tukijalka. Koneen alapuolelle on kiinnitetty kierrereiällä M36x40 varustettu levy, johon tukijalka voidaan kiinnittää. Koneen painon löydät tehokilvestä, geometriatiedot mittakuvasta. VAROITUS NDE-puolen puuttuva tuki Jos konetta ei tueta ylimääräisellä tuella NDE-puolelta, laippa ei pysty kannattamaan koneen painoa. Kone tai sen osia saattaa irrota. Seurauksena voi olla kuolema, vakavia vammoja tai esinevahinkoja. Varusta kone asianmukaisen kokoisella tukijalalla Melupäästöt VAROITUS Melupäästöt Koneen melupäästöt voivat käytössä olla työpaikoille luvattoman tasoisia. Seurauksena voi olla kuulovaurioita. Varmista koneen turvallinen käyttö laitteistossa melua vähentävillä toimilla, esim. peitteillä, äänieristyksellä tai kuulosuojaustoimenpiteillä Kierroslukujen raja-arvot VAROITUS Liian suuri kierrosluku Liian suuri kierrosluku voi vahingoittaa konetta. Seurauksena voi olla kuolema, vakavia vammoja tai esinevahinkoja. Estä ohjauslaitteilla käyttö liian suurilla kierrosluvuilla. Noudata arvokilven kierroslukutietoja. 32 Käyttöohje 03/2015

33 Käyttövalmistelut 4.16 Sähköliitäntöjen häiriöiden aiheuttama akselijohdon vääntökuormitus 4.13 Noudata kierrosluku-vääntömomenttikäyrää VAROITUS Lämpötilaluokan ylittyminen Jos kierrosluku-vääntömomenttikäyrää ei noudateta, lämpötilaluokka voi ylittyä. Tämä voi aiheuttaa räjähdyksen. Seurauksena voi olla kuolema, vakavia vammoja tai esinevahinkoja. Noudata kierrosluku-vääntömomenttikäyrää. Noudata moottorin lisäkilven tietoja Verkkovaihdon vaihesynkronointi HUOMIO Verkkovaihto Syöttöverkon vaihtaminen toiseen verkkoon, jossa on eri vaihesiirto, voi vahingoittaa konetta. Vaiheiden on oltava synkronisia vaihdettaessa. Käytä vaihesynkronoinnissa asianmukaisia välineitä Järjestelmän ominaistaajuudet HUOMIO Koneen vaurioituminen systeemiresonanssien vaikutuksesta Perusta ja koneisto tulee suunnitella ja määritellä siten, että sallitut värähtelyarvot ylittävää systeemiresonanssia ei pääse muodostumaan. Koneisto voi vaurioitua liian voimakkaan tärähtelyn vaikutuksesta. DIN ISO standardin mukaiset värähtelyn raja-arvot eivät saa ylittyä Sähköliitäntöjen häiriöiden aiheuttama akselijohdon vääntökuormitus Käytön aikana ilmenevien sähköliitännän häiriöiden seurauksena voi syntyä liiallisia ilmavälimomentteja, jotka saattavat johtaa akselijohdon ylimääräiseen mekaaniseen vääntökuormitukseen. Ohje Vastuu akselijohdosta on tilojen suunnittelijalla. Käyttöohje 03/

34 Käyttövalmistelut 4.17 Kuljetus ja varastointi VAROITUS Koneen vaurioituminen Suunnitteluvirheen johdosta akselijohdon mekaaninen vääntökuormitus saattaa aiheuttaa koneen vaurioitumisen. Seurauksena voi olla kuolema, vakavia vammoja tai esinevahinkoja. Noudata projektitietoja tilojen suunnittelussa. Ohje Lisätietoja on luettelon D81.8 luvussa Kuljetus ja varastointi Noudata kaikissa koneella tehtävissä töissä yleisiä turvallisuusohjeita (Sivu 15) sekä standardin EN sähkölaitteistojen turvalliseen käyttöön liittyviä vaatimuksia Tarkista toimituksen sisältö Toimitukset kootaan erikseen. Tarkista heti toimituksen saatuasi, että sen sisältö vastaa mukana tulevia asiakirjoja. Emme vastaa myöhemmin reklamoiduista puutteista toimituksessa. Jos havaitset kuljetusvaurioita, reklamoi heti toimittajalle. Jos havaitset puutteita toimituksen sisällössä, reklamoi heti asiasta vastaavalle edustajalle. Käyttöohje kuuluu toimituksen sisältöön. Säilytä se aina saatavilla Koneen nostaminen Koneen turvalliseksi nostamiseksi ja kuljettamiseksi on seuraavien edellytysten täytyttävä: Henkilöstöllä tulee olla nostureiden ja trukkien kuljettamiseen tarvittava pätevyys. Käytä koneen nostamiseen vain hyväksyttyjä, oikein mitoitettuja köydenohjaus- tai pingotusvälineitä. Tarkasta nostolaitteet ennen käyttöä. Koneen paino kerrotaan arvokilvessä. Noudata konetta nostettaessa nostokilven tietoja. Noudata annettuja kulmia. Nostokilvessä annetut enimmäiskiihtyvyys- ja nopeusarvot eivät saa ylittyä noston aikana. Nosta kone tasaisesti, nykimättä. Kiihdytys a 3,942 m/s 2 Nopeus v 20 m/min Käytä nostamisessa vain nostovälineitä, jotka on kiinnitetty staattorikoteloon. 34 Käyttöohje 03/2015

35 Käyttövalmistelut 4.17 Kuljetus ja varastointi VAROITUS Kone voi kaatua, luiskahtaa tai pudota, jos kuljetus ei vastaa rakennetta Jos et kuljeta tai nosta konetta sen rakenteen mukaisessa asennossa, kone voi kaatua, siirtyä nostolaitteessa tai pudota alas. Seurauksena voi olla kuolema, vakavia vammoja tai esinevahinkoja. Käytä nostamisessa vain nostovälineitä, jotka on kiinnitetty staattorikoteloon. Käytä nostovälineitä koneen asennon mukaisesti. Käytä asianmukaisia köydenohjaus- tai pingotusvälineitä. Koneen paino kerrotaan arvokilvessä. VAROITUS Kone voi kaatua, luiskahtaa tai pudota, jos painopiste ei ole kuljetuksen aikana keskellä Jos kuorman painopiste ei ole nostokohtien keskikohdassa, kone voi kaatua, liikkua nostovälineessä tai pudota alas kuljetuksen tai noston aikana. Seurauksena voi olla kuolema, vakavia vammoja tai esinevahinkoja. Noudata kaikissa kuljetustöissä koneessa olevia käsittelyohjeita. Ota huomioon nostoköysien ja nostohihnojen vaihteleva kuormitus sekä nostovälineiden kantokyky. Kuljeta tai nosta konetta vain painopisteen aseman mukaisesti. Jos painopiste ei ole nostokohtien keskikohdassa, aseta nostokoukku painopisteen yläpuolelle nostamista varten Roottorin varmistus Mallista riippuen koneessa voi olla roottorinpidike. HUOMIO Kuljetusvauriot Jos roottorin pidikettä ei käytetä, kone voi vaurioitua kuljetuksen aikana tärinästä. Seurauksena voi olla esinevahinkoja. Jos koneessa on roottorinpidike, tulee roottorinpidikettä käyttää aina koneen kuljetuksen aikana. Roottorinpidikkeen tulee olla kiinnitettynä kuljetuksen aikana. Poista roottorinpidike vasta voimansiirtoelementin asentamisen jälkeen. Jos kuljetat konetta voimansiirtoelementin asentamisen jälkeen, roottorin akseli tulee lukita muilla soveltuvilla toimenpiteillä. Katso oheinen kuva. Irrota roottorin pidike pystysuorista koneista vain pystysuorassa asennossa. Jos kone kuljetetaan vaakatasossa, kiinnitä roottori ennen koneen kääntämistä. Pystysuorat koneet toimitetaan valmistajan tehtaalta vaakatasossa. Käyttöohje 03/

36 Käyttövalmistelut 4.17 Kuljetus ja varastointi 1 Holkki 2 ruuvi ja levy Kuva 4-2 Roottorin aksiaalinen kiinnitys Taulukko 4-3 Roottorinpidikkeen akseliruuvin kiristysmomentit Kierre akselin päässä Kiristysmomentti Esijännitys M20 80 Nm 20 kn M Nm 30 kn M Nm 40 kn Ohje Säilytä roottoripidike Säilytä ehdottomasti roottoripidike. Se tulee asentaa paikalleen mahdollisen purkamisen ja uuden kuljettamisen ajaksi Koneryhmän kuljettaminen VAROITUS Koneen putoaminen Koneen nostosilmukat kantavat vain koneen painon. Jos koko koneryhmää nostetaan ja kuljetetaan yhdestä yksittäisestä koneesta, nostosilmukka voi murtua. Kone tai koneryhmä voi pudota. Seurauksena voi olla kuolema, vakavia vammoja tai esinevahinkoja. Älä koskaan nosta koneryhmää yksittäisestä koneesta. Käytä koneryhmien kuljetuksessa vain siihen tarkoitettuja välineitä, esim. pohjalevyjen aukkoja tai nostosilmukoita. Varmista, että nostovälineen kantokyky on riittävä. Ohje Koneen asettaminen tukevalle korokkeelle Jotta koneen alla voidaan työskennellä turvallisesti ja helposti, kone tulee asettaa tukevalle korokkeelle. 36 Käyttöohje 03/2015

37 Käyttövalmistelut 4.17 Kuljetus ja varastointi VAARA Oleskelu riippuvien kuormien alla Jos nostovälineet rikkoutuvat, kone voi pudota. Seurauksena voi olla kuolema, vakavia vammoja tai esinevahinkoja. Älä oleskele nostetun koneen alla tai sen lähellä Varastointi Jos konetta ei oteta käyttöön välittömästi toimituksen jälkeen, kone on varastoitava asianmukaisesti. HUOMIO Laakereiden seisontavauriot Virheellinen varastointi voi aiheuttaa seisontavaurioita laakereissa. Seurauksena voi olla esinevahinkoja, esim. naarmuja ja korroosiota. Noudata seuraavia varastointiohjeita. Edellytykset ja valmistelut Varastoi tuotteet vain ehjissä pakkauksissa. Pakkaa tuotteet vaurioituneista pakkauksista ja varastoi ne tuotteen laadun mukaisesti asianmukaisesti. Pakkauksen vauriot tulee korjata ennen varastoimista, jos se on tarpeen asianmukaisen varastoinnin takaamiseksi. Yleiset varastointiohjeet Varastoi kone varastointitilassa, mikäli mahdollista. Varastointitilan tulee täyttää seuraavat edellytykset: Varastointipaikan tulee olla riittävän suuri, tärinätön (v eff 0,2 mm/s), kuiva ja tasainen paikka suojassa tulvavedeltä. Varastopaikan tulee olla hyvin ilmastoitu, pölytön, eikä siellä saa olla pakkasta. Varmista, että varastoitu tuote on suojassa äärimmäisiltä sääolosuhteilta. Lämpötilan tulee pysyä 10 C:n (50 F) ja 50 C:n (120 F) välillä. Varastointipaikan lämpötilan tulee olla n. 10 K ulkolämpötilaa korkeampi. Lämpötila ei saa alittaa 20 C. Ilmankosteuden tulee olla enintään 60 %. Varastointipaikan lattian tulee olla riittävän tukeva. Suurinta sallittua kuormitusta ei saa ylittää. Tilan ilmassa ei saa olla syövyttäviä kaasuja. Suojaa kone iskuilta ja kosteudelta. Käyttöohje 03/

38 Käyttövalmistelut 4.17 Kuljetus ja varastointi Koneet, laitteet ja laatikot tulee asettaa lavan, palkkien tai perustuksen päälle suojaan maan kosteudelta ja vedeltä. Varmista, että ilma pääsee virtaamaan varastoitavien koneiden alla. Aseta välikepuita peitteiden ja koneiden väliin. Peitteet tai suojat eivät saa olla maassa koko matkaltaan. Varastoiminen ulkona Ulkona varastoitaessa on lisäksi noudatettava seuraavia edellytyksiä: Alustan tulee olla riittävän tukeva. Vältä laskemasta konetta maapohjalle. Säältä suojaavat peitteet tai suojat eivät saa koskettaa varastoitavien koneiden pintoja. Muutoin ilma ei pääse kiertämään varastoitujen tuotteiden ympärillä. Suojaaminen kosteudelta Jos käytettävissä ei ole kuivaa varastointipaikkaa, suojaa kone kosteudelta seuraavalla tavalla: Peitä kone kosteutta imevällä materiaalilla. Peitä kone kalvolla: Aseta kalvon alle kosteusmittari. Laita kalvon sisään kuivausainetta. Pakkaa kone ilmatiiviisti. Tarkasta kone säännöllisesti. HUOMIO Rullalaakeroinnin vauriot Virheellinen varastointi voi aiheuttaa koneelle vaurioita. Esinevauriot, tärinä voi aiheuttaa esim. laakerivaurioita. Kiinnitä roottori kuljetusta (Sivu 35) varten ohjeiden mukaisesti koneissa, joiden mukana on toimitettu roottorinpidike. Suojaa kone voimakkaalta radiaaliselta tärinältä, sillä roottorinpidikekään ei kykene täysin vaimentamaan sitä. HUOMIO Laakerivauriot Jos laitteistoon on asennettu lisäosia, esim. kytkin tai hihnapyörä, asiakkaan toimesta, laakeri voi vaurioitua kuljetuksen yhteydessä. Varmista tällaisessa tapauksessa, että käytössä on asiakkaan oma roottorinpidike. 38 Käyttöohje 03/2015

39 Käyttövalmistelut 4.17 Kuljetus ja varastointi VAROITUS Räjähdysvaara vioittuneiden tiivistysmateriaalien yhteydessä Jos kone varastoidaan määriteltyjen lämpötilarajojen ulkopuolella, tiivistemateriaalit voivat vaurioitua ja menettää vaikutuksensa. Sen seurauksena koneeseen voi päästä räjähdysaltis kaasuseos, joka voi syttyä käyttöönoton aikana. Tämä voi aiheuttaa räjähdyksen. Seurauksena voi olla kuolema, vakavia vammoja tai esinevahinkoja. Käytetyt materiaalit on optimoitu tilattua lämpötila-aluetta varten. Konetta ei saa varastoida määriteltyjen lämpötilarajojen ulkopuolella. Lämpötilarajat ovat arvokilvessä. Pitkäaikainen varastointi Jos kone varastoidaan yli kuudeksi kuukaudeksi, koneen asianmukainen kunto on tarkastettava kuuden kuukauden välein. Varastoi kone luvussa "Varastointi (Sivu 37)" annettujen ohjeiden mukaan, mahdollisuuksien mukaan pakattuna. Tarkasta kone vaurioiden varalta. Suorita tarvittavat huoltotoimet. Varmista asianmukaisilla varastointiolosuhteilla, että koneeseen ei pääse muodostumaan lauhdevettä. Jos konetta ei ole pakattu kalvoon, lämmitä sitä hieman säännöllisesti esim. seisontalämmityksellä, mikäli olemassa, ja huolehdi ilmankierrosta varastotilassa. Yli kolmen kuukauden varastointi Voitele kone kahden vuoden välein varastoinnin aikana. 1. Pura kone pakkauksesta. 2. Poista roottorinpidike, mikäli sellainen on. 3. Jos varastointi kestää yli kaksi vuotta, kone on voideltava roottorin pyöriessä voitelukilvessä annettuun nähden kaksinkertaisella voiteluainemäärällä. Näin rasva jakautuu tasaisesti ja kostuttaa kaikki pinnat. Korroosiovaurioilta vältytään. HUOMIO Rullalaakerivauriot Rullalaakereiden sama tai lähes sama lepoasento voi vaurioittaa rullalaakereita. Käännä roottoria kolmen kuukauden välein viisi kierrosta. Varmista, että rullalaakerin lepoasento on roottorin kääntämisen jälkeen toinen kuin aikaisemmin. Käytä viitekohtana kiilaa, mikäli olemassa. 4. Uudista korroosiosuojaus. 5. Asenna roottorinpidike takaisin paikalleen, mikäli olemassa. 6. Pakkaa kone jälleen. Käyttöohje 03/

40 Käyttövalmistelut 4.18 Käyttö muuttajalla Koneen suojaaminen korroosiolta Jos kone varastoidaan kuivissa olosuhteissa, noudata seuraavia korroosiosuojatoimenpiteitä. Enintään kuuden kuukauden varastointi: Suojapinnoita kaikki paljaat osat, kuten akselin vapaa pää, laippa tai koneen jalusta. Yli kuuden kuukauden varastointi: Suojaa kaikki paljaat osat pitkäaikaiskorroosiosuoja-aineella, esim. Tectyl 506:lla. Tarkasta kone säännöllisesti ja uudista suojapinnoite tarvittaessa. Kirjaa säilytystoimenpiteet, jotta ne voidaan tarkastaa ja tarvittaessa poistaa käytöstä ennen myöhempää käyttöönottoa Käyttö muuttajalla Seuraava luku koskee vain koneita, jotka on tilattu käyttäviksi muuttajan kanssa. Ohje Tilausnumerosta näet, onko kone tilattu käytettäväksi muuttajan kanssa. Tilausnumeron 6. kohdassa on numero 1, 2, 3 tai 4. VAROITUS Käyttö ei sallitun muuttajan kanssa Jos tarkastustodistuksessa, lisäkilvessä tai sertifikaatissa on määritelty muuttajatyyppi, koneen käyttö on sallittu vain tämän muuttajan kanssa. Jos käytetään muuta kuin sallittua muuttajaa, seurauksena voi olla kuolema, vakavia vammoja tai esinevahinkoja. Käytä moottoria vain määrätyn muuttajan kanssa Verkkomuoto HUOMIO Epäsymmetrinen jännitekuormitus käytettäessä TN-verkolla kolmiokytkennässä Käytettäessä TN-verkolla kolmiokytkennässä maadoitetun ulkojohtimen kanssa voi ilmaantua konekäämityksen epäsymmetrinen jännitekuormitus. Seurauksena voi olla käämin vaurioituminen. Älä käytä konetta TN-verkossa maadoitetun ulkojohtimen kanssa. 40 Käyttöohje 03/2015

41 Käyttövalmistelut 4.18 Käyttö muuttajalla HUOMIO Maasulku käytettäessä IT-verkossa Jos konetta käytetään IT-verkossa ja tapahtuu maasulku, eristys kuormittuu liikaa. Seurauksena voi olla käämin vaurioituminen. Lopeta prosessi mahdollisuuksien mukaan kahden tunnin kuluessa. Korjaa vian aiheuttaja. Ota käyttöön maasulun valvonta Räjähdyssuojattujen koneiden vaihtosuuntaajakäyttö Räjähdyssuojatun koneen käyttö taajuusmuuttajan kanssa on sallittua silloin, jos noudatetaan tietoja kierrosluvun säätöalueesta ja vääntömomenttiominaisuuksista ja jos käämityksen lämpötilavalvonta on varmistettu asennetulla lämpöanturilla yhdessä laukaisulaitteen kanssa Laakerivirtojen pienentäminen Seuraavilla toimenpiteillä voidaan pienentää laakerivirtoja: Tee liitännät laaja-alaisesti. Massiiviset kuparijohtimet eivät sovellu korkeataajuiseen maadoitukseen virranahdon vuoksi. Potentiaalitasauksen johdtimet: Käytä potentiaalitasausjohtimia: moottorin ja työkoneen välillä moottorin ja muuttajan välillä liitäntäkotelon ja moottorikotelon korkeataajuusmaadoituskohdan välillä. Kaapelin valinta ja liittäminen: Käytä mahdollisimman symmetrisiä, suojattuja liitäntäjohtoja. Mahdollisimman monista yksittäisistä johtimista kootulla, suojatulla ja kerratulla johtimella tulee olla hyvä sähköinen johtavuus. Kerratut suojat kuparista tai alumiinista soveltuvat hyvin. Suojaliitäntä tehdään molemmin puolin moottorille ja muuttajalle. Suorita liitäntä laaja-alaisesti saadaksesi aikaan korkeataajuisten virtojen hyvän johtavuuden: 360 -liitäntänä muuttajassa Moottorissa, esim. käyttämällä kaapelinläpivienneissä EMC-ruuviliitoksia. Käyttöohje 03/

42 Käyttövalmistelut 4.18 Käyttö muuttajalla Kun johtosuojus on liitettynä kuvauksen mukaisesti, saa se aikaan moottorikotelon ja muuttajan välisen vaaditun potentiaalitasauksen. Tällöin erillinen korkeataajuuspotentiaalitasausjohdin ei ole tarpeen. Samankeskinen kupari- tai alumiinisuojaus Teräsraudoitus Jos johtosuojusta ei erityisten reunaehtojen vuoksi voida liittää tai ei voida liittää riittävällä tavalla, niin vaadittua potentiaalitasausta ei ole. Käytä tässä tapauksessa erillistä korkeataajuus-potentiaalitasausjohdinta: moottorikotelon ja muuttajan suojamaadoituskiskon välillä. moottorikotelon ja työkoneen välillä Tee erillinen korkeataajuus-potentiaalitasausjohdin punotusta kuparinauhakaapelista tai korkeataajuus-säejohtimista. Massiiviset kuparijohtimet eivät sovellu korkeataajuiseen maadoitukseen virranahdon vuoksi. Tee liitännät laaja-alaisesti. Verkon rakenne Laakerivirtojen aiheuttamien vaurioiden tietoiseen vähentämiseen ja ehkäisemiseen tulee ottaa huomioon koko moottorista, muuttajasta ja työkoneesta muodostuva järjestelmä. Laakerivirtojen vähentämistä tukevat seuraavat toimenpiteet: Asenna kokonaislaitteistoon täysin silmukoitu maadoitusjärjestelmä, jossa on matala impedanssi. Käytä yhteismuotoista suodatinta (vaimenninsydämet) muuttajan annossa. Valinnan ja mittauksen suorittaa Siemensin jälleenmyyjä. Rajoita jännityksen nousu käyttämällä annonsuodattimia. Tämä vaimentaa antojännitteen ylävärinäosia. Ohje Muuttimen dokumentaatio Muuttimen käyttöohje ei ole osa näitä asiakirjoja. Noudata myös muuttajan projektitietoja Eristetyt laakerit muuttajan käytön yhteydessä Jos konetta käytetään pienjännitemuuttajalla, NDE-puolelle asennetaan eristetty laakeri ja kierrosnopeusmittari, jossa on eristetty laakeri (valinnainen). Noudata koneessa olevia laakerin eristystä ja mahdollisia siltauksia koskevia kilpiä. 42 Käyttöohje 03/2015

43 Käyttövalmistelut 4.18 Käyttö muuttajalla 1 Työkone 4 Eristetty laakeri 2 Moottori 5 Eristetty kierrosnopeusmittari 3 Kytkin Kuva 4-3 Periaatteen esittely, yksittäiskäyttö HUOMIO Laakerivauriot Laakereiden eristystä ei saa sillata. Virta voi johtaa laakerivaurioihin. Myös jälkikäteisissä asennustöissä, kuten automaattisen voitelujärjestelmän tai eristämättömän värähtelyanturin asennuksessa, tulee varmistaa, että laakerin eristystä ei ohiteta. Ota tarvittaessa yhteyttä Service Center -keskukseen. Tandemkäyttö Jos kytket kaksi moottoria peräkkäin ns. "tandemkäyttöön", tee moottoreiden väliin eristetty kytkin. 1 Työkone 4 Eristetty laakeri 2 Moottori 5 Eristetty kierrosnopeusmittari 3 Kytkin 6 Eristetty kytkin Kuva 4-4 Periaatteen esittely, tandemkäyttö Käyttöohje 03/

44 Käyttövalmistelut 4.18 Käyttö muuttajalla HUOMIO Laakerivauriot Jos tandemkäytössä moottoreiden välissä ei käytetä eristettyä kytkintä, laakerivirrat voivat aiheuttaa vaurioita molempien moottoreiden DE-puolen laakereissa. Yhdistä moottorit eristetyllä kytkimellä. Jos kytket kaksi moottoria peräkkäin ns. "tandemkäyttöön", asenna moottoreiden väliin direktiivin 94/9/EY tai asennuspaikalla pätevien määräysten mukainen kytkin. 44 Käyttöohje 03/2015

45 Asennus 5 Noudata kaikissa koneella tehtävissä töissä yleisiä turvallisuusohjeita (Sivu 15) sekä standardin EN sähkölaitteistojen turvalliseen käyttöön liittyviä vaatimuksia. Ohje Eurooppalaisten direktiivien vaatimustenmukaisuuden menettäminen Kone vastaa toimitustilassa eurooppalaisten direktiivien vaatimuksia. Koneeseen suoritetuista omavaltaisista muutoksista on seurauksena eurooppalaisten direktiivien vaatimustenmukaisuuden ja näin myös takuun raukeaminen. VAROITUS Räjähdysvaara tehtäessä koneeseen muutoksia Koneeseen ei saa tehdä merkittäviä muutoksia, tai tällaisia muutoksia saa tehdä vain koneen valmistaja. Muutoin voi räjähdysvaarallisessa ympäristössä seurauksena olla räjähdys. Seurauksena voi olla kuolema, vakavia vammoja tai esinevahinkoja. Ota tarvittaessa yhteyttä Service Center -keskukseen. 5.1 Asennuksen valmistelu Asennusta koskevat edellytykset Ennen asennuksen aloittamista seuraavien edellytysten tulee täyttyä: Tämä käyttö- ja asennusohje on henkilöstön saatavilla. Kone on asennuspaikassa ja poistettu pakkauksesta. Ohje Käämityksen eristysresistanssin mittaus ennen asennuksen aloittamista Mittaa käämityksen eristysresistanssi ennen asennustöiden aloittamista. Jos eristysresistanssi on ohjearvoa pienempi, korjaa ongelma. Korjaustoimia varten kone on ehkä purettava ja kuljetettava uudelleen. Käyttöohje 03/

46 Asennus 5.1 Asennuksen valmistelu HUOMIO Korkeat lämpötilat Koneen osat kuumenevat käytön aikana. Korkeat lämpötilat saattavat vahingoittaa joitakin rakenneosia, kuten johtimien eristyksiä. Lämpöherkkiä osia, esim. normaaleja johtimia tai elektronisia osia, ei saa jättää tai kiinnittää koneen rakenneosiin. Käytä vain kuumuutta kestäviä osia. Liitosjohtimien sekä kaapelien ja johtimien läpivientien tulee olla käyttöympäristön lämpötilaan soveltuvia Eristysresistanssi ja polarisaatioindeksi Mittaamalla eristysresistanssi ja polarisaatioindeksi (PI) saat tietoa koneen tilasta. Tarkasta sen vuoksi eristysresistanssi ja polarisaatioindeksi seuraavasti: Ennen koneen ensimmäistä käynnistystä Pitemmän varastoinnin tai seisokin jälkeen Huoltotöiden yhteydessä Näin saat seuraavat käämieristystä koskevat tiedot: Onko vyyhdenpään eristyksessä johtavaa epäpuhtautta? Onko käämieristykseen joutunut kosteutta? Näiden tietojen perusteella voit tehdä koneen käyttöönottoa tai mahdollisesti tarvittavia toimenpiteitä kuten käämin kuivatusta ja/tai puhdistusta koskevat ratkaisut: Voidaanko kone ottaa käyttöön? Pitääkö se puhdistaa tai kuivata? Yksityiskohtaista tietoa tarkastuksesta ja raja-arvoista löytyy täältä: "Eristysresistanssin ja polarisaatioindeksin tarkastus" (Sivu 47) 46 Käyttöohje 03/2015

47 Asennus 5.1 Asennuksen valmistelu Eristysresistanssin ja polarisaatioindeksin tarkastus VAROITUS Liittimien vaarallinen jännite Staattorikäämityksen eristysresistanssin tai polarisaatioindeksin (PI) mittauksen aikana ja heti sen jälkeen liittimissä kulkee paikoin vaarallinen jännite. Kosketuksen seurauksena voi olla kuolema, vakavia vammoja tai esinevahinkoja. Mahdollisesti liitettyjen verkkojohtimien kohdalla tulee tarkastaa, ettei niissä ole verkkojännitettä. Pura käämityksen jännitettä mittauksen jälkeen, kunnes vaaran mahdollisuus voidaan sulkea pois, esimerkiksi seuraavin toimenpitein: Yhdistä liitäntäkappaleet maahan kunnes jäljellä oleva latausjännite on laskenut vaarattomiin lukemiin Liitäntäkaapelin liittäminen Mittaa eristysresistanssi 1. Lue ennen eristysresistanssin mittauksen alkua käyttämäsi eristysmittarin käyttöohje. 2. Varmista, etteivät verkkojohtimet ole liitettyinä. 3. Mittaa käämityksen eristysresistanssi koneen kotelon suuntaan sekä käämityksen lämpötila. Käämityksen lämpötila ei saa olla mitattaessa yli 40 C. Muunna mitatut eristysresistanssit seuraavassa taulukossa esitetyn kaavan mukaan vertailulämpötilaan 40 C. Näin voidaan varmistaa verrattavuus ilmoitettuihin vähimmäisarvoihin. 4. Lue eristysresistanssi 1 minuutin kuluttua mittausjännitteen muodostamisesta. Staattorikäämityksen eristysresistanssin raja-arvot Seuraava taulukko sisältää eristysresistanssin mittausjännitteen ja raja-arvot. Nämä arvot vastaavat standardin IEEE suosituksia. Taulukko 5-1 Staattorikäämityksen eristysresistanssi 40 C:ssa U N [V] U mitt [V] R C [MΩ] U U (max. 1000) < U (max. 2500) 5000 < U (max. 5000) U (max ) U N = mittausjännite, ks. arvokilpi U Mess = DC-mittausjännite R C = vähimmäiseristysresistanssi 40 C:n viitelämpötilassa Käyttöohje 03/

48 Asennus 5.1 Asennuksen valmistelu Käämityksen lämpötilan ollessa n. 25 C vähimmäiseristysresistanssit ovat siten 20 MΩ (U 1000 V) ja 300 MΩ (U > 1000 V). Arvot koskevat koko käämitystä maata vasten. Yksittäisiä johtoja mitattaessa vähimmäisarvot ovat kaksinkertaiset. Huomaa: Jos mittaus tehdään muissa käämityksen lämpötiloissa kuin 40 C, mittausarvo lasketaan seuraavien standardin IEEE yhtälöiden mukaisesti vastaamaan 40 C:n viitelämpötilaa. (1) (2) R C = K T R T R C K T R T Eristysresistanssi muunnettu vastaamaan 40 C:n viitelämpötilaa Yhtälön (2) mukainen lämpötilakerroin Mitattu eristysresistanssi mittaus-/käämityksen lämpötilassa T ( C) 40 Viitelämpötila ( C) 10 Eristysresistanssin puolittuminen/kaksinkertaistuminen 10 K:ssa K T = (0,5) (40-T)/10 T Mittaus-/käämityksen lämpötila ( C) Laskennan perustaksi otetaan eristysresistanssin kaksinkertaistuminen tai puolittuminen lämpötilan muuttuessa 10 K verran. Lämpötilan noustessa 10 K eristysresistanssi puolittuu. Lämpötilan laskiessa 10 K eristysresistanssi kaksinkertaistuu. Kuivien, uudenveroisten käämitysten eristysresistanssi on MΩ, joskus myös korkeampi. Jos eristysresistanssi on lähellä minimiarvoa, syynä voi olla kosteus ja/tai lika. Kuitenkin myös käämityksen koko, mittausjännite ja muut tekijät vaikuttavat eristysresistanssiin, ja ne täytyy mahdollisesti ottaa huomioon toimenpiteistä päätettäessä. Käytön aika käämitysten eristysresistanssi voi laskea ympäristö- ja käyttövaikutusten seurauksena. Mittausjännitteestä riippuen eristysresistanssin kriittinen arvo täytyy laskea kertomalla mittausjännite (kv) kyseisellä kriittisellä resistanssiarvolla ja muuttaa se mittauksen aikana vallinneeseen käämityslämpötilaan, ks. edellinen taulukko. Polarisaatioindeksin mittaus 1. Polarisaatioindeksin määrittämistä varten täytyy mitata eristysresistanssit 1 minuutin ja 10 minuutin kuluttua. 2. Aseta mitatut arvot suhteeseen: PI = R Isol 10 min / R Isol 1 min Nykyaikaiset mittauslaitteet näyttävät nämä arvot automaattisesti mittausaikojen jälkeen. Eristysresistanssin ollessa > 5000 MΩ PI:n mittaus ei päde, eikä sitä oteta huomioon. R (10 min) / R (1 min) 2 Arviointi Eristys hyvässä kunnossa < 2 Riippuu eristyksen yleistilasta 48 Käyttöohje 03/2015

49 Asennus 5.1 Asennuksen valmistelu HUOMIO Eristyksen vaurioituminen Jos kriittinen eristysresistanssi saavutetaan tai alitetaan, eristys voi vaurioitua ja jänniteylilyöntejä esiintyä. Ota yhteyttä Service Center (Sivu 153) -palvelukeskukseen. Jos mitattu arvo on lähellä kriittistä arvoa, eristysresistanssia on jatkossa seurattava lyhyin väliajoin. Seisontalämmityksen eristysresistanssin raja-arvot Seisontalämmityksen eristysresistanssi koneen koteloa vastaan ei saisi DC 500 V:lla mitattaessa alittaa 1 MΩ Liitäntäpintojen valmistelu (IM B3) Varmista, että perustuksen pinta on tasainen ja puhdas. Ohje Aluspellit Alustaa varten voidaan tilata Service Centeristä aluspellit (optio L31). Niiden avulla vältetään värinäongelmat, jotka muutoin saattaisivat johtaa laakerivaurioihin. Tarkista jalustan reiän mitat. Katso myös Tekniset tiedot ja piirustukset (Sivu 155) Korroosiosuojan poisto (Sivu 51) Koneen nostaminen (Sivu 34) Liitäntäpinnan valmistelu laipan kiinnityksessä Puhdista laippa ennen asennusta ja varmista, että pinta on tasainen ja puhdas. Tarkista laipan mitat. Katso myös Tekniset tiedot ja piirustukset (Sivu 155) Korroosiosuojan poisto (Sivu 51) Koneen nostaminen (Sivu 34) Käyttöohje 03/

50 Asennus 5.2 Koneen nostaminen ja sijoittaminen käyttöpaikkaan Liitäntäpinnan valmistelu seinäkiinnityksessä Varmista, että seinäpinta on tasainen ja puhdas. Tarkista jalustan reiän mitat. Tue konetta esimerkiksi seinälistalla alhaalta tai pulttaa se. Katso myös Tekniset tiedot ja piirustukset (Sivu 155) 5.2 Koneen nostaminen ja sijoittaminen käyttöpaikkaan Asianmukaisen linjauksen ja turvallisen kiinnityksen edellytykset Oikea linjaaminen ja turvallinen kiinnitys vaativat yksityiskohtaisen asiantuntemuksen seuraavista suoritettavista toimenpiteistä: perustan valmistelu kytkimen valinta ja asentaminen säteis- ja aksiaaliheiton mittaus Koneen sijoittelu Jos et tunne tarvittavia toimenpiteitä ja työvaiheita, voit kysyä neuvoa paikallisesta Service Center (Sivu 153) -keskuksesta Nostovälineiden tarkastus Tarkasta nostovälineet, kuten nostopukit, nostosilmukat tai silmukkaruuvit sekä nostolaite ennen koneen nostamista: Tarkista koneeseen kiinnitetyt nostovälineet mahdollisten vaurioiden varalta. Vaihda vaurioituneet nostovälineet. Varmista ennen käyttöä, että nostovälineet on kiinnitetty asianmukaisesti. Käytä koneen nostamiseen vain hyväksyttyjä, ehjiä ja oikein mitoitettuja nostovälineitä. Tarkasta ne ennen käyttöä. VAROITUS Kone voi pudota Jos nostovälineet tai nostolaite ovat vaurioituneet tai niitä ei ole kiinnitetty oikein, kone saattaa pudota nostettaessa. Seurauksena voi olla kuolema, vakavia vammoja tai esinevahinkoja. Tarkasta nostovälineet ja -laitteet ennen käyttöä. 50 Käyttöohje 03/2015

51 Asennus 5.2 Koneen nostaminen ja sijoittaminen käyttöpaikkaan Roottorinpidikkeen poistaminen Jos koneessa on roottorinpidike, poista se mahdollisimman myöhään, esim. vasta ennen ulosotto- ja/tai käyttöelementin kiinnittämistä Roottorinpidikkeen poistaminen koneessa, jonka malli vaakasuora HUOMIO Laakerin vaurioituminen Mikäli poistat roottorinpidikkeen koneen vaakasuorassa asennossa, laakeri voi vaurioitua. Poista roottorinpidike vain koneen pystyasennossa. HUOMIO Laakerin vaurioituminen Jos roottorinpidikettä ei ole asennettu, laakeri voi vaurioitua koneen asentoa muutettaessa. Kiinnitä roottori ennen koneen kääntämistä vaaka-asentoon. Ohje Säilytä roottoripidike Säilytä ehdottomasti roottoripidike. Se tulee asentaa paikalleen mahdollisen purkamisen ja uuden kuljettamisen ajaksi Korroosiosuojan poisto Koneen ja pienosien, kuten ruuvien, pulttien, kiilojen ym. käsitellyt ja paljaat metalliosat on käsitelty korroosiosuoja-aineella. Poista korroosiosuoja-aine huolellisesti vasta juuri ennen asennusta. Käyttöohje 03/

52 Asennus 5.2 Koneen nostaminen ja sijoittaminen käyttöpaikkaan Koneen osien paljaat metallipinnat Poista korroosiosuoja-aine koneen ja pienosien pinnoilta petrolilla, puhdistusbensiinillä tai vastaavilla liuotin- tai puhdistusaineilla. HUOMIO Lakkavauriot Lakka voi vautioitua, jos lakatut pinnat joutuvat kosketuksiin puhdistusaineiden tai liuottimien kanssa. Pehmennä paksuja korroosiosuojakerroksia sopivalla liuottimella. Irrota pehmennyt kerros esim. n. 10 x 10 x 1 cm:n kokoisella kovapuulevyllä. Älä hio tai hankaa suojakerrosta pois. HUOMIO Vahingot koneen pinnalla Koneen osien pinnat voivat vahingoittua, jos käytät korroosiosuojan poistamiseen metalliesineitä, kuten kaavinta, lastaa tai pellinkappaletta. Öljyä puhdistetut pinnat kevyesti Voimansiirtoelementtien asennus Tasapainotuslaatu Roottori on tasapainotettu dynaamisesti. Akselinpäissä, joissa on kiilat, tasapainotustapa on nähtävissä seuraavista merkinnöistä akselinpään DE-puolella: Merkintä "H" merkitsee, että tasapainotuksessa käytetään puolikasta kiilaa. Merkintä "F" merkitsee, että tasapainotuksessa käytetään koko kiilaa. Kuva 5-1 Tasapainotustapa DE-puolella 52 Käyttöohje 03/2015

53 Asennus 5.2 Koneen nostaminen ja sijoittaminen käyttöpaikkaan Voimansiirtoelementtien kiinnittäminen Edellytykset: Kytkimen tai voimansiirtoelementin tulee olla mitoitettu käyttötilanteeseen sopivasti. Noudata kytkimen valmistajan ohjeita. Valitse voimansiirtoelementin tasapainotustapa roottorin tasapainotustapaa vastaavasti. Käytä vain valmiiksi porattuja ja tasapainotettuja voimansiirtoelementtejä. Tarkista reikien koko ja tasapainotustila ennen asennusta. Puhdista akselin pää huolellisesti. Asennus: Lämmitä voimansiirtoelementtiä ennen asennusta, jotta se laajenee. Valitse lämmityksen lämpötilaero kytkimen läpimitan, sopivuuden ja työkalun mukaan. Noudata kytkimen valmistajan ohjeita. Kiinnitä ja irrota voimansiirtoelementtejä vain sopivalla työkalulla. Vedä voimansiirtoelementti yhdellä vedolla akselin tähtikierrereiän kautta tai käsin. Vältä vasaraniskuja, jotta laakeri ei vaurioidu. Kiilalla varustettu akselin pää Tasapainotuslaatu voidaan säilyttää seuraavilla tavoilla: Jos tasapainotustapaa "H" käytettäessä voimansiirtoelementti on lyhyempi kuin kiila, kiilan akselista ja voimansiirtoelementistä ulos työntyvää osaa on poistettava tai massoja on muutettava. Kun voimansiirtoelementti kiinnitetään akselin olakkeeseen, muista ottaa huomioon kytkimen tasapainotuksessa kytkimen uurteen se osa, jota kiila ei täytä. Kaikkien nelinapaisten koneiden, joiden tajuus on 60 Hz, kohdalla pätee seuraava: Kiila tulee irrottaa, jos kytkinnapa on lyhyempi kuin kiila. Kytkinpuolikkaan painopisteen tulee olla akselinpään pituuden sisällä. Käytetty kytkimen tulee olla valmisteltu järjestelmän tasapainotukselle Koneen napamäärä löytyy arvokilvestä moottorityypin 10. kohdassa. Nelinapaiset koneet on merkitty siinä B-kirjaimella. VAROITUS Kiila voi sinkoutua irti Kiilat on suojattu vain putoamista vastaan kuljetuksen aikana. Jos kahdella akselinpäällä varustetun koneen toisessa akselinpäässä ei ole voimansiirtoelementtiä, kiila voi sinkoutua irti käytön aikana. Seurauksena voi olla kuolema tai vakavia vammoja. Älä käytä tätä konetta ilman asennettua voimansiirtoelementtiä. Estä kiilan irtoaminen akselin tyhjässä päässä ja lyhennä sitä tasapainotustapaa "H" käytettäessä noin puoli mittaa. Käyttöohje 03/

54 Asennus 5.2 Koneen nostaminen ja sijoittaminen käyttöpaikkaan Turvallisen nostamisen ja kuljetuksen edellytykset Koneen turvalliseksi nostamiseksi ja kuljettamiseksi on seuraavien edellytysten täytyttävä: Henkilöstöllä tulee olla nostureiden ja trukkien kuljettamiseen tarvittava pätevyys. Käytä koneen nostamiseen vain hyväksyttyjä, oikein mitoitettuja köydenohjaus- tai pingotusvälineitä. Tarkasta nostolaitteet ennen käyttöä. Koneen paino kerrotaan arvokilvessä. Noudata konetta nostettaessa nostokilven tietoja. Noudata annettuja kulmia. Nostokilvessä annetut enimmäiskiihtyvyys- ja nopeusarvot eivät saa ylittyä noston aikana. Nosta kone tasaisesti, nykimättä. Kiihdytys a 3,942 m/s 2 Nopeus v 20 m/min Käytä nostamisessa vain nostovälineitä, jotka on kiinnitetty staattorikoteloon. VAROITUS Kone voi kaatua, luiskahtaa tai pudota, jos kuljetus ei vastaa rakennetta Jos et kuljeta tai nosta konetta sen rakenteen mukaisessa asennossa, kone voi kaatua, siirtyä nostolaitteessa tai pudota alas. Seurauksena voi olla kuolema, vakavia vammoja tai esinevahinkoja. Käytä nostamisessa vain nostovälineitä, jotka on kiinnitetty staattorikoteloon. Käytä nostovälineitä koneen asennon mukaisesti. Käytä asianmukaisia köydenohjaus- tai pingotusvälineitä. Koneen paino kerrotaan arvokilvessä. VAROITUS Kone voi kaatua, luiskahtaa tai pudota, jos painopiste ei ole kuljetuksen aikana keskellä Jos kuorman painopiste ei ole nostokohtien keskikohdassa, kone voi kaatua, liikkua nostovälineessä tai pudota alas kuljetuksen tai noston aikana. Seurauksena voi olla kuolema, vakavia vammoja tai esinevahinkoja. Noudata kaikissa kuljetustöissä koneessa olevia käsittelyohjeita. Ota huomioon nostoköysien ja nostohihnojen vaihteleva kuormitus sekä nostovälineiden kantokyky. Kuljeta tai nosta konetta vain painopisteen aseman mukaisesti. Jos painopiste ei ole nostokohtien keskikohdassa, aseta nostokoukku painopisteen yläpuolelle nostamista varten. Ohje Koneen asettaminen tukevalle korokkeelle Jotta koneen alla voidaan työskennellä turvallisesti ja helposti, kone tulee asettaa tukevalle korokkeelle. 54 Käyttöohje 03/2015

55 Asennus 5.2 Koneen nostaminen ja sijoittaminen käyttöpaikkaan VAARA Oleskelu riippuvien kuormien alla Jos nostovälineet rikkoutuvat, kone voi pudota. Seurauksena voi olla kuolema, vakavia vammoja tai esinevahinkoja. Älä oleskele nostetun koneen alla tai sen lähellä Koneen laskeminen Edellytykset Ennen koneen laskemista asennuspaikkaan seuraavien edellytysten on täytyttävä: Liitäntäpinnat ovat puhtaat. Liitäntäpinnoista, kuten jalustasta, laipasta jne., on poistettu korroosiosuoja-aine. Koneessa ei ole lauhdevettä. Koneen laskeminen Laske kone asennuspaikan lattialle hitaasti ja varovasti, iskuja välttäen. Katso myös Lauhdeveden poisto (Sivu 55) Lauhdeveden poisto Koneeseen voi muodostua lauhdevettä seuraavissa olosuhteissa: Voimakkaat lämpötilanvaihtelut, esim. suorassa auringonvalossa ja kosteassa ilmassa Ajoittaiskäyttö, esim. kuormituksen vaihtelu käytössä HUOMIO Lauhdeveden aiheuttamat vauriot Jos staattorikäämitys on kostea, sen eristysresistanssi heikkenee. Seurauksena on jänniteylilyöntejä, jotka voivat vioittaa käämitystä. Lisäksi lauhdevesi voi muodostaa ruostetta koneessa. Huolehdi siitä, että lauhdevesi pääsee valumaan pois. Vedenpoistoaukot ovat asennusasentoon nähden aina alhaalla: Käyttöohje 03/

56 Asennus 5.2 Koneen nostaminen ja sijoittaminen käyttöpaikkaan Lauhdeveden valutus pystymallissa DE-puolen laakerikilvessä on jalka-alueella tai voitelulaitetta vastapäätä vedenpoistoaukot, jotka on mahdollisesti suljettu sulkuruuveilla. Kuva 5-2 Lauhdeveden valuttaminen vertikaalisessa asennusasennossa Lauhdeveden valutus vaakamallissa Vedenpoistoaukot ovat staattorikotelossa alapuolella, ja ne on mahdollisesti suljettu sulkuruuvein. Kuva 5-3 Lauhdeveden valuttaminen horisontaalisessa asennusasennossa Lauhdeveden valuttaminen tapahtuu seuraavasti: 1. Poista sulkuruuvit, jotta lauhdevesi pääsee poistumaan. 2. Kiinnitä sulkuruuvit sitten uudelleen. 56 Käyttöohje 03/2015

57 Asennus 5.3 Koneen asennus HUOMIO Suojausluokka heikkenee Poistettaessa sulkuruuvi suojausluokka heikkenee nominaalisesti luokkaan IP Koneen linjaus Edellytys Voimansiirtoelementti, esim. kytkimen puolikas, on jo asennettu. Koneen linjaus Vaaka-asentoa varten konetta tulee siirtää perustan päällä sivusuunnassa. Varmista,että akselin asento säilyy. 5.3 Koneen asennus Asennusta koskevat turvallisuusohjeet VAROITUS Sopimattoman kiinnitysmateriaalin aiheuttamat vaarat Jos on valittu väärän lujuusluokan ruuveja tai ne on kiristetty väärällä momentilla, ruuvit saattavat murtua tai löystyä. Kone liikkuu ja laakerit voivat vaurioitua. Roottori voi iskeytyä moottorikoteloon ja koneen osia voi lentää ympäristöön. Seurauksena voi olla kuolema, vakavia vammoja tai esinevahinkoja. Noudata ruuviliitoksissa vaadittuja lujuusluokkia. Kiristä ruuviliitokset määrätyillä kiristysmomenteilla. VAROITUS Jännitykset kiinnitysosissa Jos konetta ei linjata oikein, kiinnitysosiin muodostuu jännityksiä. Ruuvit voivat murtua tai löystyä, kone voi liikkua ja koneen osia voi lentää ympäristöön. Seurauksena voi olla kuolema, vakavia vammoja tai esinevahinkoja. Linjaa kone huolellisesti työkoneeseen. Käyttöohje 03/

58 Asennus 5.3 Koneen asennus HUOMIO Lisäosien vaurioituminen Lisäosat, kuten lämpötila-anturi tai impulssianturi, on kiinnitetty koneeseen, ja ne saattavat irrota tai rikkoutua epäasianmukaisen käsittelyn seurauksena. Tämän seurauksena koneeseen saattaa tulla toimintavirheitä tai jopa kokonaisvahinkoja. Käytä tarvittaessa soveltuvia nousuvälineitä koneen asennustöissä. Älä astu johtojen tai rakenneosien päälle asennuksen aikana. Älä käytä rakenneosia apuna nousussa Ruuvien valinta Käytä koneen turvalliseen kiinnitykseen ja vääntömomentin tuottamien voimien turvallisen siirron takaamiseksi kiinnitysruuveja, joiden lujuusluokitus standardin ISO mukaan on vähintään 8.8, ellei ohjeissa muuta mainita. Ruuvien valinnassa ja perustan valmistuksessa tulee ottaa huomioon häiriötilanteissa (esim. oikosulku tai verkkovaihdon vaiheoppositiossa) esiintyvät maksimivoimat. Perustavoimia koskevat arvot löytyvät "Teknisistä tiedoista ja piirustuksista". Katso myös Tekniset tiedot ja piirustukset (Sivu 155) Rauhallisen, tärinättömän käynnin edellytykset Rauhallisen, tärinättömän käynnin edellytykset: Vakaa perusta Koneen tarkka linjaus Akselin päähän kiinnitettävien osien oikea tasapainotus Standardin ISO mukaisten heilahdusnopeuksien noudattaminen Linjaa kone työkoneeseen ja kiinnitä (IM B3 / IM B35) 1. Noudata työkoneen linjausta koskevia ohjeita ja kytkimen valmistajan ohjeita. 2. Linjaa kytkinkäyttöiset moottorit työkoneeseen nähden siten, että akseleiden keskilinja kulkee käyttölämpötilassa ilman suuntais- ja kulmasiirtymiä. Näin niiden laakereihin ei kohdistu käytön aikana ylimääräisiä voimia. Jos moottorin ja käytettävän koneen lämpölaajeneminen ei ole yhdenmukaista, ne on kytkettävä kylminä asianmukaisella linjausvälillä. Järjestelmävastaavan on selvitettävä ja määritettävä kylmänä säädettävä linjausväli. 58 Käyttöohje 03/2015

59 Asennus 5.3 Koneen asennus 3. Pystysuuntainen sijoittelu (x 0) tapahtuu asettamalla ohuita levyjä laajalle alueelle koneen jalustan alle. Levyjen lukumäärän tulee olla mahdollisimman pieni, eli käytä mahdollisimman vähän pinottuja levyjä. Näin vältetään myös koneen jännittyminen..nosta konetta irrotusruuvien kierteiden avulla. Erityisesti korkeilla moottorin kierrosluvuilla tai käytettäessä jäykkiä kytkentöjä vaikuttavat akselin tasapainotus (tasapainotus puolella tai täydellä kiilalla) ja asemointivirheet ennen kaikkea laakereiden käyttöikään. 4. Asemoinnin aikana tulee valvoa, että kytkimessä säilyy tasaisena kiertävä aksiaalivälys (y 0). 5. Kiinnitä kone perustalle. Kiinnityselementtien valinta vaihtelee perustan mukaan ja on käyttäjän vastuulla. 1 Levyjen asettaminen moottorin linjaamiseksi 2 Laserlinjaus Kuva 5-4 Periaatteen esittely: Koneen linjaus työkoneeseen Taulukko 5-2 Sallitut poikkeamat joustavalla kytkimellä varustetun koneen linjauksessa Enimmäiskierrosluku n max Enimm.suuntaissiirtymä x Enimm.kulmasiirtymä y n max 1500 min -1 x kork = 0,08 mm y kork = 0,08 mm / 100 mm D 1500 min -1 < n max 3600 min -1 x kork = 0,05 mm y kork = 0,05 mm / 100 mm D Käyttöohje 03/

60 Asennus 5.3 Koneen asennus Ohje Koneen laajeneminen Huomioi linjauksessa koneen lämpölaajeneminen. Katso myös Ruuviliitosten kiristysmomentit (Sivu 155) Koneen linjaus ja kiinnittäminen työkoneeseen (IM B5) Vakiolaippa on varustettu keskiöinnillä. Työkoneen Vastalaipan sovituksen valinta on järjestelmän valmistajan tai käyttäjän vastuulla. Ohje Jos koneessa ei ole vakiolaippaa, linjaa kone työkoneen mukaan. Menettelytapa Koneen akselin tulee nostettaessa olla vaakasuorassa, laippa samansuuntaisesti vastalaipan kanssa, jotta vältetään puristuminen ja jännittyminen. Muutoin keskiöinti voi kärsiä vahinkoa. 1. Voitele keskiöintilaippa asennustahnalla asennuksen helpottamiseksi. 2. Ruuvaa kolme noin 120 askelin työkoneen laippakierteen alalle jaettua tukipulttia. Pultit toimivat asettelun apuna. 3. Kohdista kone työkoneeseen niin että akselit ovat samalla linjalla, mutta koneet eivät aivan kosketa toisiaan. Asettele kone hitaasti, jotta keskiöinti ei vaurioidu. 4. Käännä kone tarvittaessa oikeaan asentoon niin että laippa-aukot ovat kierreaukkojen päällä. 5. Aseta kone vastalaippaan niin että ne koskettavat toisiaan kokonaan. 6. Kiinnitä kone laipankiinnitysruuveilla, korvaa tukipultit viimeisenä. Katso myös Ruuviliitosten kiristysmomentit (Sivu 155) Tukijalan kiinnitys (IM B5) Koneen alapuolelle on kiinnitetty kierrereiällä M36x40 varustettu levy, johon tukijalka voidaan kiinnittää. Asenna tukijalka siten, että rungossa ei voi esiintyä ylimääräisiä mekaanisia jännityksiä. 60 Käyttöohje 03/2015

61 Asennus 5.3 Koneen asennus VAROITUS Mekaaniset jännitykset Jos rungossa ilmenee ylimääräisiä mekaanisia jännityksiä tukijalan epäasianmukaisen asennuksen seurauksena, kone saattaa vaurioitua. Kone tai sen osia saattaa irrota käytön aikana. Seurauksena voi olla kuolema, vakavia vammoja tai esinevahinkoja. Asenna tukijalka siten, että rungossa ei voi esiintyä ylimääräisiä mekaanisia jännityksiä Linjaa kone työkoneeseen ja kiinnitä (IM V1 / IM V10) Vakiolaippa on varustettu keskiöinnillä. Työkoneen Vastalaipan sovituksen valinta on järjestelmän valmistajan tai käyttäjän vastuulla. Ohje Jos koneessa ei ole vakiolaippaa, linjaa kone työkoneen mukaan. Menettelytapa Koneen akselin tulee nostettaessa olla pystysuorassa, laippa samansuuntaisesti vastalaipan kanssa, jotta vältetään puristuminen ja jännittyminen. Muutoin keskiöinti voi kärsiä vahinkoa. 1. Voitele keskiöintilaippa asennustahnalla asennuksen helpottamiseksi. 2. Ruuvaa kaksi tukipulttia työkoneen laippakierteen vastakkaisille puolille. Pultit toimivat asettelun apuna. 3. Siirrä konetta hitaasti työkoneen yli keskiöintiin siten että ne eivät aivan koske toisiaan. Liian nopea siirtäminen voi vaurioittaa keskiöintiä. 4. Käännä kone tarvittaessa oikeaan asentoon niin että laippa-aukot ovat kierreaukkojen päällä. 5. Aseta kone kokonaan vastalaipan päälle ja poista tukipultit. 6. Kiinnitä kone laipankiinnitysruuveilla. Katso myös Ruuviliitosten kiristysmomentit (Sivu 155) Linjaustarkkuus Sähköisen koneen ja työkoneen akseleiden koaksiaalisuus ei saa olla läpimitaltaan yli 0,05 mm. Käyttöohje 03/

62 Asennus 5.3 Koneen asennus Aksiaali- ja säteisvoimat Kysy aksiaali- ja säteisvoimien sallitut arvot Siemens Service Center (Sivu 153) -keskuksesta tai katso ne koneen luettelosta. HUOMIO Laakerivauriot tai akselivauriot Suuret työntövoimat ja niiden painopisteet akselin päiden ulkopuolella voivat johtaa resonanssikäyttöön. Seurauksena oleva ylikuumeneminen voi vahingoittaa laakereita ja akseleita. Noudata luettelotietojen tai suunnittelutietojen mukaisia akselinpään kuormitusvoimien arvoja. Ohje Lisätietoja on luettelossa D81.8-2/ Käyttöohje 03/2015

63 Sähköliitäntä 6 Noudata kaikissa koneella tehtävissä töissä yleisiä turvallisuusohjeita (Sivu 15) sekä standardin EN sähkölaitteistojen turvalliseen käyttöön liittyviä vaatimuksia. Ohje Service Center Jos tarvitset apua koneen sähköliitäntöihin liittyvissä asioissa, käänny Service Center (Sivu 153) -keskuksen puoleen. 6.1 Sähköliitäntöjä koskevat turvallisuusohjeet VAROITUS Liitäntäosat saattavat löystyä Jos käytetään väärästä materiaalista valmistettuja kiinnityselementtejä tai vääriä kiristysmomentteja, virrankulku saattaa estyä tai liitäntäosat voivat löystyä. Kiinnityselementit voivat kääntyä, minkä vuoksi vähimmäisilmavälit saattavat alittua. Seurauksena voi olla kipinöiden syntyminen, räjähdysvaarallisissa ympäristöissä räjähdys. Seurauksena voi olla kuolema, vakavia vammoja, koneen esinevahinkoja tai vioittuminen sekä koneen vioittumisen aiheuttamia välillisiä esinevahinkoja. Kiristä ruuviliitokset määrätyillä kiristysmomenteilla. Käytä kiinnityselementtejä, jotka ovat vaadittua materiaalia. Tarkasta kaikki liitäntäkohdat. Katso myös Ruuviliitosten kiristysmomentit (Sivu 155) 6.2 Liitäntäkotelo Mallista riippuen koneeseen on voitu asentaa erilaisia liitäntäkoteloita. Liiäntäkotelosta riippuen ovat erilaiset kaapeliläpiviennit ja kaapeliliitännän mahdollisuudet mahdollisia. Koneeseen asennetun liitäntäkotelon voit tunnistaa seuraavien lukujen kuvauksen perusteella. Liitäntäkotelo 1XB1621 (Sivu 64) Liitäntäkotelo 1XB1631 (Sivu 65) Käyttöohje 03/

64 Sähköliitäntä 6.2 Liitäntäkotelo Liitäntäkotelo 1XB7730 (Sivu 66) Liitäntäkotelo 1XB7731 (Sivu 66) Liitäntäkotelo 1XB7740 (Sivu 67) Liitäntäkotelo 1XB7750 (Sivu 68) Liitäntäkotelo 1XB1621 Kuva 6-1 Liitäntäkotelo 1XB1621 Liitäntäjohdot viedään liitäntäkoteloon 1XB1621 kaapeliläpivienneillä, joissa on kierreporaukset 2 x M80 x 2 ja 2 x M25 x 1,5. Kaapeliläpiviennit eivät ole osa perustoimitusta. Kehätiivisteillä varustettu malli on valinnainen. Lisätietoja: Kaapeleiden sisäänvienti liitäntäkoteloon 1XB... kaapeliläpivienneillä (Sivu 76) Kaapeleiden liittäminen ilman kaapelikenkiä (Sivu 78) Kaapeleiden liittäminen kaapelikengillä (Sivu 77) Katso myös Kaapeleiden sisäänvienti liitäntäkoteloon 1XB... kehätiivisteellä (Sivu 74) 64 Käyttöohje 03/2015

65 Sähköliitäntä 6.2 Liitäntäkotelo Liitäntäkotelo 1XB1631 Kuva 6-2 Liitäntäkotelo 1XB1631 Liitäntäjohdot laitetaan liitäntäkoteloon 1XB1631 kaapeliläpivientien kautta, joissa on kierreporaukset 4 x M80 x 2 ja 2 x M25 x 1,5. Kaapeliläpiviennit eivät ole osa perustoimitusta. Malli kehätiivisteillä on valinnainen. Lisätietoja löytyy täältä: Kaapeleiden sisäänvienti liitäntäkoteloon 1XB... kaapeliläpivienneillä (Sivu 76) Kaapeleiden liittäminen ilman kaapelikenkiä (Sivu 78) Kaapeleiden liittäminen kaapelikengillä (Sivu 77) Katso myös Kaapeleiden sisäänvienti liitäntäkoteloon 1XB... kehätiivisteellä (Sivu 74) Käyttöohje 03/

66 Sähköliitäntä 6.2 Liitäntäkotelo Liitäntäkotelo 1XB7730 Liitäntäkoteloon 1XB7730 voi liittää vain yhden kolmijohtimisen virtajohdon. Kuva 6-3 Liitäntäkotelo 1XB7730 Liitäntäjohdot viedään liitäntäkoteloon 1XB7730 kaapeliläpivienneillä, joissa on kierreporaukset 1 x M72 x 2 ja 3 x M25 x 1,5. Kaapeliläpiviennit eivät ole osa perustoimitusta. Lisätietoja: Kaapeleiden sisäänvienti liitäntäkoteloon 1XB... kaapeliläpivienneillä (Sivu 76) Kaapeleiden liittäminen kaapelikengillä (Sivu 77) Kaapeleiden liittäminen ilman kaapelikenkiä (Sivu 78) Liitäntäkotelo 1XB7731 Kuva 6-4 Liitäntäkotelo 1XB Käyttöohje 03/2015

67 Sähköliitäntä 6.2 Liitäntäkotelo Liitäntäjohdot viedään liitäntäkoteloon 1XB7731 kaapeliläpivienneillä, joissa on kierreporaukset 2 x M72 x 2 ja 3 x M25 x 1,5. Kaapeliläpiviennit eivät ole osa perustoimitusta. Lisätietoja: Kaapeleiden sisäänvienti liitäntäkoteloon 1XB... kaapeliläpivienneillä (Sivu 76) Kaapeleiden liittäminen kaapelikengillä (Sivu 77) Kaapeleiden liittäminen ilman kaapelikenkiä (Sivu 78) Liitäntäkotelo 1XB7740 Kuva 6-5 Liitäntäkotelo 1XB7740 Liitäntäjohdot viedään liitäntäkoteloon 1XB7740 kaapeliläpivienneillä, joissa on kierreporaukset 4 x M80 x 2 ja 3 x M25 x 1,5. Kaapeliläpiviennit eivät ole osa perustoimitusta. Lisätietoja: Kaapeleiden sisäänvienti liitäntäkoteloon 1XB... kaapeliläpivienneillä (Sivu 76) Kaapeleiden liittäminen kaapelikengillä (Sivu 77) Kaapeleiden liittäminen ilman kaapelikenkiä (Sivu 78) Käyttöohje 03/

68 Sähköliitäntä 6.2 Liitäntäkotelo Liitäntäkotelo 1XB7750 Kuva 6-6 Liitäntäkotelo 1XB7750 Liitäntäjohdot viedään liitäntäkoteloon 1XB7750 kaapeliläpivienneillä, joissa on kierreporaukset 8 x M72 x 2 ja 3 x M25 x 1,5. Kaapeliläpiviennit eivät ole osa perustoimitusta. Lisätietoja: Kaapeleiden sisäänvienti liitäntäkoteloon 1XB... kaapeliläpivienneillä (Sivu 76) Kaapeleiden liittäminen kaapelikengillä (Sivu 77) Kaapeleiden liittäminen ilman kaapelikenkiä (Sivu 78) Liitäntäkotelon kääntäminen Liitäntäkotelon ja mallin mukaan liitäntäkoteloa on mahdollista kääntää liitäntäsuunnan mukaan ±90. Vaihto moottorin toiselle puolelle on mahdollista vain Service Centerin (Sivu 153) avustuksella. Ota yhteyttä Service Centeriin myös siinä tapauksessa, että haluat kääntää jonkin liitäntäkotelon, jota ei ole mainittu jäljempänä. Liitäntäkotelon kääntämismenettely vaihtelee sisäisten staattorijohtojen määrän ja poikkipintaalan sekä liitäntäkotelon tyypin mukaan: 1XB7730 Liitäntäkoteloa voidaan kääntää ±90 sisäisten staattorijohtojen ollessa asennettuina. 1XB7731 Jos johtoja on enintään kuusi, liitäntäkoteloa voidaan kääntää ±90 staattorijohtojen ollessa asennettuina. Jos johtoja yli kuusi, sisäiset staattorijohdot on irrotettava ennen kääntämistä. 68 Käyttöohje 03/2015

69 Sähköliitäntä 6.2 Liitäntäkotelo 1XB7740 Jos johtoja on enintään 12 ja johtojen poikkipinta-ala on pieni, liitäntäkoteloa voidaan kääntää ±90 staattorijohtojen ollessa asennettuina. Jos johtoja on yli 12 tai niiden poikkipinta-ala on yli 50 mm², sisäiset staattorijohdot on irrotettava ennen kääntämistä. 1XB7750 Sisäiset staattorijohdot on irrotettava ennen kääntämistä. Liitäntäkotelon kääntäminen staattorijohdot asennettuina 1. Varmista, että moottori on jännitteetön. 2. Kannen umpimutterit ja nosta kansi pois liitäntäkotelosta. Liitäntäkotelon kansi on painava. 3. Jos moottori on jo liitetty: Irrota virransyöttöjohdot. Irrota kaapeliläpiviennin kierreliitin ja vedä johdot ulos aukosta. 4. Irrota maadoitusjohdot liitäntäkotelon alaosan sivuilta. 5. Irrota alaosan kierreliittimet ja konsoli tai johtokanava. 6. Kierrä kaksi silmukkaruuvia diagonaalisesti kulmien M10-kierteisiin ja nosta liitäntäkotelon laatikkoa nosturilla. 7. Käännä liitäntäkoteloa ±90 haluttuun suuntaan ja laske se varovasti alas. Varo vahingoittamasta tiivistettä. 8. Kiinnitä liitäntäkotelo ja konsoli/johtokanava ruuveilla (4 x M16, kiristysmomentti 170 Nm). 9. Kiinnitä maadoitusjohdot liitäntäkotelon alaosaan ja konsoliin tai johtokanavaan: Poista konsolin tai johtokanavan kääntämisen jälkeen lähimpänä olevien M8-kierteiden tulpat. Hio pinta aukkojen ympäriltä, jotta maadoitusjohdot koskettavat metallia. Kiinnitä lopuksi molemmat johdot liitäntäkotelon alaosaan ja konsoliin/johtokanavaan (4 x M8, kiristysmomentti 11 Nm). Suojaa paljaat kohdat liitoksen ympärillä korroosiosuoja-aineella. 10.Liitä virransyöttöjohdot takaisin paikalleen. Lisätietoja: Maadoitusjohtimen liittäminen (Sivu 71) Kaapeleiden sisäänvienti ja sijoittelu... Kaapeleiden liittäminen... Nosta liitäntäkotelon kansi ja työnnä se tukipultteihin. Varo vahingoittamasta tiivistettä. 11.Kiinnitä ristikkäin olevat ruuviliitokset ja kiristä mutterit käsin. Kiristä lopuksi kaikki mutterit (4 x M10, kiristysmomentti 40 Nm). Liitäntäkotelon kääntäminen staattorijohdot irrotettuina 1. Varmista, että moottori on jännitteetön. 2. Irrota kannen umpimutterit tai ruuvit ja nosta kansi pois liitäntäkotelosta. Käyttöohje 03/

70 Sähköliitäntä 6.2 Liitäntäkotelo 3. Jos moottori on jo liitetty: Irrota virransyöttöjohdot. Irrota kaapeliläpiviennin kierreliitin ja vedä johdot ulos aukosta. 4. Irrota sisäisten staattorijohtojen kierreliittimet ja mahdollisen tähtipisteen liittimet. 5. Irrota maadoitusjohdot liitäntäkotelon alaosan sivuilta. 6. Irrota alaosan kierreliittimet ja konsoli tai johtokanava. 7. Kierrä kaksi silmukkaruuvia diagonaalisesti kulmien M10-kierteisiin ja nosta liitäntäkotelon laatikkoa nosturilla. 8. Käännä liitäntäkoteloa ±90 haluttuun suuntaan ja laske se varovasti alas. Varo vahingoittamasta tiivistettä. 9. Kiinnitä liitäntäkotelo ja konsoli/johtokanava ruuveilla (4 x M16, kiristysmomentti 170 Nm). 10.Kiinnitä maadoitusjohdot liitäntäkotelon alaosaan ja konsoliin tai johtokanavaan: Poista konsolin tai johtokanavan kääntämisen jälkeen lähimpänä olevien M8-kierteiden tulpat. Hio pinta aukkojen ympäriltä, jotta maadoitusjohdot koskettavat metallia. Kiinnitä lopuksi molemmat johdot liitäntäkotelon alaosaan ja konsoliin/johtokanavaan (4 x M8, kiristysmomentti 11 Nm). Suojaa paljaat kohdat liitoksen ympärillä korroosiosuoja-aineella. 11.Liitä johdot liitäntäkaavion mukaisesti kannen sisäpuolelle (M12, kiristysmomentti 20 Nm). Noudata vähimmäisilmavälejä. Lisätietoja: Vähimmäisilmavälit (Sivu 81) 12.Liitä virransyöttöjohdot takaisin paikalleen. Lisätietoja: Maadoitusjohtimen liittäminen (Sivu 71) Kaapeleiden sisäänvienti ja sijoittelu... Kaapeleiden liittäminen Nosta liitäntäkotelon kansi ja työnnä se tukipultteihin. Varo vahingoittamasta tiivistettä. 14.Kiinnitä ristikkäin olevat ruuviliitokset ja kiristä mutterit tai ruuvit käsin. 15.Kiristä lopuksi kaikki mutterit tai ruuvit (M10, kiristysmomentti 40 Nm). Katso myös Kaapeleiden liittäminen kaapelikengillä (Sivu 77) Kaapeleiden liittäminen ilman kaapelikenkiä (Sivu 78) Kaapeleiden sisäänvienti liitäntäkoteloon 1XB... kaapeliläpivienneillä (Sivu 76) 70 Käyttöohje 03/2015

71 Sähköliitäntä 6.3 Valmistelu 6.3 Valmistelu Liitinmerkintä Standardin IEC / EN mukaisia liitinmerkintöjä koskevat oikosulkumoottoreissa seuraavat määritelmät: Taulukko 6-1 Liitinmerkinnät esimerkissä 1U1-1 1 U 1-1 Merkintä x Napaisuuden tunnus kääntönapaisissa moottoreissa, jos käytössä. Alhaisempi luku vastaa alhaisempaa kierroslukua. Jaksotetun käämityksen erikoistapaus. x Vaihemerkintä U, V, W x Tunnusluku käämityksenalulle (1) tai -lopulle (2) tai jos enemmän kuin yksi liitäntä käämitystä kohden x Lisätunnusluku, mikäli rinnakkaisten verkkojohtimien liitäntä on tarpeen useampien muuten samoin merkittyjen liitinten kohdalla Kaapeleiden valinta Huomioi liitäntäjohtojen valinnassa seuraavat ehdot: Mitoitusvirta Nimellisjännite Tarvittaessa huoltokerroin Laitteistokohtaiset olosuhteet, kuten ympäristön lämpötila, asennustapa, kaapelin poikkipinta-ala tarvittavan kaapelin pituuden mukaan jne. Standardin IEC/EN vaatimukset Standardin IEC/EN vaatimukset Projektointiohjeita Maadoitusjohtimen liittäminen Koneen maadoitusjohtimen poikkipinnan tulee vastata määräyksiä, esim. standardia IEC / EN Taulukko 6-2 Maadoitusjohtimen poikkipinta-alan määritys Johtimen ulkopinta-ala S Maadoitusjohtimen poikkipinta-ala [mm²] [mm²] S > 35 S/2 Käyttöohje 03/

72 Sähköliitäntä 6.3 Valmistelu Staattorikotelossa on merkityssä liitoskohdassa maadoitusjohtimelle kuusioruuvi joustolaatalla ja aluslevyllä. Voit liittää maadoitusjohtimen seuraavilla tavoilla: Monilankaisilla johtimilla kaapelikengän kanssa lattakaapeleilla, joissa sopivat johdinpäät Vaihtoehtoisesti voit liittää maadoitusjohtimen ilman kaapelikenkiä liitinlevyllä merkittyyn liitäntäkohtaan. Maadoitusjohtimen liittäminen Varmista, että liitospinta on kontaktiton ja suojattu sopivalla aineella korroosiota vastaan, esim. hapottomalla vaseliinilla. Aseta joustolaatta ja aluslevy ruuvin pään alle. Varmista, että suurin sallittu kaapelikengän tai lattakaapelin kiinnityspaksuus, 10 mm, ei ylity. Kiinnitä naparuuvi seuraavan taulukon mukaan. Ruuvaussyvyys ja kiristysmomentti vaihtelevat sen mukaan, käytetäänkö kaapelikenkää vai maadoitusliitintä. Kaapelikenkiä käytettäessä Maadoitusliittimiä käytettäessä Ruuvi Ruuvaussyvyys Kiristysmomentti M6 > 6 mm 8 Nm M8 > 8 mm 20 Nm M12 x 25 > 16 mm 38 Nm M16 x 35 > 20 mm 92 Nm M6 > 9 mm 8 Nm M8 > 12 mm 20 Nm M10 > 15 mm 40 Nm M12 > 18 mm 70 Nm M16 > 20 mm 170 Nm Liitäntäkotelossa tulee käyttää maadoitusjohtimelle merkittyjä liittimiä. Katso myös Käyttö muuttajalla (Sivu 85) Metallisuojuksen liittäminen liitäntäkoteloon Jos liitäntäkoteloihin tai apuliitäntäkoteloihin, joissa ei ole luonnostaan vaarattomia virtapiirejä, johdetaan metallijohtimia, asenna metallisuojus liitäntäkoteloon: Myös muut maadoituspaikat ovat sallittuja. Liitäntäkoteloiden kohdalla, joissa on sisäinen maatto-osa, metallisuojus liitetään sisempään maatto-osaan. Liitäntäkoteloiden kohdalla, joissa ei ole sisäistä maatto-osaa, metallisuojus liitetään yhteen vihreäkeltaisista maadoitusliittimistä. 72 Käyttöohje 03/2015

73 Sähköliitäntä 6.3 Valmistelu Ulos johdetut johtimet - liittäminen ilman liitäntäkoteloa Jos kone on tilattu ulosjohdetuilla johtimilla, siis ilman liitäntäkoteloa, tulee suorittaa asianmukainen liitäntä ulkoiseen liitäntäkoteloon. Varmiusta, että ulkoinen liitäntäkotelo vastaa arvokilven tietoja ja sopii kyseessä olevaan käyttöön. VAROITUS Epäasianmukaisen teknisen suunnittelun aiheuttamat häiriöt Jos liitännässä ei noudateta teknisiä tietoja, kuten kotelointiluokkaa, vähimmäisilmavälejä tai pintavälejä, voi seurauksena olla häiriöitä. Nämä häiriöt voivat välittömästi tai välillisesti johtaa kuolemaan, vakaviin vammoihin tai aineellisiin vahinkoihin. Noudata arvokilven tietoja. Jos kone on tilattu esillä olevin johdoin, noudata tilaluokitusta 2 koskevia ehtoja. Edellytyksenä on, että laitteiston tilaaja sekä kokoaja ja käyttäjä tuntevat nämä edellytykset ja noudattavat niitä Kiertosuunta Jos koneessa on yksi akselinpää tai kaksi halkaisijaltaan erikokoista akselinpäätä, pyörimissuunta määritetään ainoan tai paksumman akselinpään otsapinnasta katsottuna seuraavasti: Kun verkkojohtimet liitetään vaihejärjestyksessä L1, L2, L3 kohteeseen U, V, W, on kiertosuunta myötäpäivään. Kun kaksi liitäntää vaihdetaan, esim. L1, L2, L3 liitäntöihin W, V, U, pyörimissuunta on vastapäivään. Ohje Koneet, joille vain yksi kiertosuunta on sallittu, on merkitty arvokilvessä kiertosuuntanuolella ja tarvittavassa vaihejärjestyksessä annetuilla liitinmerkinnöillä. HUOMIO Konevauriot Jos konetta käytettään tilauksen vastaisesti tai väärällä kiertosuunnalla, sen jäähdytys ei toimi riittävästi. Seurauksena voi olla konevaurio. Noudata arvokilven kiertosuuntaa. Käyttöohje 03/

74 Sähköliitäntä 6.4 Liittäminen 6.4 Liittäminen Yleisesti sähköliitännän osalta pätee: Luo ennen työn aloittamista turvallinen suojajohdinliitos. Liitäntäjohtimet voidaan voidaan tiivistää ja kiinnittää liitäntäkotelon läpivienteihin. Liitäntäjohtimet ja varsinkin suojajohdin tulee asentaa liitäntäkoteloon vapaasti ja siten, että johtimien eristyksen puhkikuluminen vältetään. Liitä kone siten, että pysyvän ja turvallisen sähköliitännän ylläpitäminen on mahdollista. Vältä ulostyöntyviä johdonpäitä. Ulkoa tuodut apujohtimet tulee asentaa ja kiinnittää erilleen pääjohtimesta. Tätä varten on mahd. olemassa elementtejä nippusitein. Taulukko 6-3 Liitäntätekniikka (liitos kaapelikengän kanssa / ilman kaapelikenkää) Liitäntäkotelo GT640 1XB1621 1XB1631 1XB7730 1XB7731 1XB7740 1XB7750 Liitäntä Kaapelikengällä (Sivu 77) Ilman kaapelikenkää (Sivu 78) Kaapeleiden sisäänvienti liitäntäkoteloon 1XB... kehätiivisteellä Liitäntäkotelot 1XB1621, 1XB1631 voidaan haluttaessa varustaa kehätiivisteellä. Liitäntäjohto tiivistetään läpivientikohdassa leikattavalla tiivisteellä ja kiinnitetään vedonpoistajan avulla. 74 Käyttöohje 03/2015

75 Sähköliitäntä 6.4 Liittäminen Kaapeleiden liittäminen ja läpivienti liitäntäkoteloon Liitäntäkotelo on avattu, kaapeli on leikattu oikean pituiseksi ja eriste on poistettu. Varmista, että kaapeliliitäntään ei kohdistu ulkoisia voimia. Kuva 6-7 Vedonpoistaja ja tiiviste Suorita kaapelin liitäntä seuraavasti: 1. Irrota vedonpoistajan yläosa 3 ja löysää vedonpoistajan alaosan kiinnitysruuveja 2. Vedonpoistaja voi olla joko liitäntäkotelon sisä- tai ulkopuolella. Käännä vedonpoistaja tarvittaessa. 2. Leikkaa tiiviste 1 siten, että sen aukko on 1-3 mm pienempi kuin johtimen halkaisija. 3. Vedä tiiviste kaapelin pään yli. 4. Valmistele kaapelin pää käytettävän kaapelin ja tilanteen mukaan esim. kaapelikengällä. 5. Liitä kaapelinpäät liittimiin kytkentäkaavion mukaisesti. Kytkentäkaavio on liitäntäkotelon kannessa. Lisätietoja on luvussa "Kaapelin liittäminen..." 6. Sovita johtimen halkaisija tarvittaessa kiertämällä sen ympärille soveltuvaa tiivistenauhaa tiivisteen kohdalle. Työnnä tiiviste tähän kohtaan. 7. Aseta johdin ja sen ympärillä oleva tiiviste istukan aukkoon. Ruuvaa vedonpoistajan kiinnittimet yhteen, kun johdin on samankeskisesti istukan aukossa. 8. Kiinnitä vedonpoistaja. 9. Kiristä vedonpoistajan naparuuvit siten, että kiristysteho on sopiva eikä johtimen eristys vahingoitu. Suositeltava vääntömomentti on 5 Nm. 10.Kiristä naparuuvit uudelleen 24 tunnin kuluttua. VAROITUS Eristyksen vaurioituminen Jos kiristät vedonpoistajan liitosruuveja liikaa, eristys voi vaurioitua. Eristyksen viat voivat aiheuttaa jänniteylilyöntejä. Seurauksena voi olla kuolema, vakavia vammoja tai esinevahinkoja. Kiristä vedonpoistajan liitosruuvit annetulla kiristysmomentilla. Käyttöohje 03/

76 Sähköliitäntä 6.4 Liittäminen Kaapeleiden sisäänvienti liitäntäkoteloon 1XB... kaapeliläpivienneillä Liitäntäjohtimet viedään liitäntäkoteloon vaihdettavan kaapelin läpivientilevyn ja/tai kaapeliläpivientitukien kautta. Kaapeliläpivientilevy on oletuksena porattu. Kaapeliläpiviennit eivät ole osa perustoimitusta. Räjähdyssuojatussa mallissa kaapeliläpivientiä ei ole porattu oletuksena. Näin voit sovittaa kaapeliläpivientien määrän ja koon käyttöolosuhteisiin. Voit kääntää kaapeliläpiviennin 180. Taulukko 6-4 Mallit kaapelin läpivientilevy Liitäntäkotelo Standardi Kaapeleiden läpivientilevy, poraukset 1XB x M80 x x M25 x 1,5 1XB x M80 x x M25 x 1,5 1XB x M72 x x M25 x 1,5 1XB x M72 x x M25 x 1,5 1XB x M80 x x M25 x 1,5 1XB x M72 x x M25 x 1,5 Räjähdyssuojattu malli / optio L01 Poraamaton Kaapelin vienti liitäntäkoteloon Vedä kaapelit liitäntäkoteloon seuraavasti: 1. Ruuvaa kaapelin läpivientilevy irti. 2. Poraa tarvittaessa levyyn tarvittava määrä sopivan kokoisia reikiä tai kierteitä. Varmista, että kaapelin läpivientilevy voidaan asentaa poraamisen jälkeen ja sillä on tarvittava jäykkyys. 3. Asenna tarvittavat kaapeliläpiviennit. 4. Vedä kaapeli kaapeliläpivientien läpi. 5. Asenna kaapelin läpivientilevy ja asennetut kaapelit liitäntäkoteloon. 6. Liitä kaapelinpäät liittimiin kytkentäkaavion mukaisesti. Kytkentäkaavio on liitäntäkotelon kannessa. Lisätietoja on luvussa "Kaapelin liittäminen..." Hyväksytyt johtimien läpiviennit ja sulkutulpat Käytä sellaisia sulkutulppia sekä kaapeleiden ja johtimien läpivientejä, jotka on sertifioitu ja merkitty käytettäviksi kyseisellä räjähdysvaarallisella alueella (tilaluokitus). 76 Käyttöohje 03/2015

77 Sähköliitäntä 6.4 Liittäminen Kaapelin asettelu Sijoita kaapelit standardin IEC / EN mukaisesti. Kiinteissä johtoasennuksissa on käytettävä EMC- ja Ex-hyväksyttyjä kaapeliläpivientejä, joissa on vedonpoistin. Kaapeliläpiviennit kierretään irrotettavan läpivientilevyn kierreporauksiin. Kaapeliläpiviennit eivät sisälly toimitukseen. Noudata näiden ruuviliitosten asentamista ja käyttöä koskevia määräyksiä. Vapaasti sijoitettavissa johdoissa on käytettävä vääntymiseltä suojaavia läpivientejä, joissa on vedonpoistin. Käytä suojattuja johtoja, joiden suoja yhdistyy EMC-läpiviennin avulla johtavasti ja laajaalaisesti koneen liitäntäkoteloon. Järjestä vapaat liitäntäjohdot liitäntäkoteloon siten, että suojajohtimessa on ylipituutta ja johdinsäikeiden eriste ei voi vaurioitua. Jos käytössä ovat alumiiniset liitäntäkiskot, aseta kaapelikengän ja liitäntäkiskon väliin teräksinen aluslaatta. Tämä estää kontaktikorroosiota. Sulje käyttämättömät kierteet ja reiät asianmukaisesti IP-suojausluokan mukaisesti. IPsuojausluokka näkyy tehokilvessä. Korvaa käyttämättömät kaapeliläpiviennit hyväksytyillä sulkuruuveilla Kaapeleiden liittäminen kaapelikengillä 1. Kaapelikengät tulee valita tarvittavien johtimien poikkipinta-alojen, kiinnitysruuvien koon ja pulttikoon mukaan. Tietoja suurimmasta mahdollisesta johtimien poikkipinta-alasta liitäntäkotelon oletusmalleissa löydät katalogista. Tulojohtojen vino kytkentä on luvallista vain, kun vaadittavia vähimmäisilmavälejä noudatetaan. 2. Poista eristys johtimen päistä niin, että jäljelle jäävä eristys ulottuu lähes kaapelikenkään saakka. Liitä vain yksi johdin kaapelikenkää kohden. 3. Kiinnitä kaapelikenkä asianmukaisesti johtimen päähän, esim. puristamalla. Kuva 6-8 Liittäminen kaapelikengän ja kiinnitysruuvin kanssa (periaatteen esittely) 4. Eristä kaapelikenkäholkit tarvittaessa vähimmäisilmavälien ja pintavälien noudattamiseksi. Käyttöohje 03/

78 Sähköliitäntä 6.4 Liittäminen 5. Kiinnitä kaapelikenkä liitintukeen. Mahdollisten kytkinsankojen järjestystä tulee noudattaa. Liitäntäkotelossa 1XB7740 ja 1XB7750 kaapelikenkä asennetaan virtakiskoon. 6. Kiristä kiinnityselementti vastaavalla kiristysmomentilla: Kiinnityselementti Kiinnitysruuvi M12 Kiinnitysruuvit M16 Kiinnitysmutterit M12 Kiristysmomentti 20 Nm 40 Nm 20 Nm Ohje Lisätietoja on luettelon D81.8 luvussa 2. VAROITUS Räjähdysvaara, kun käytetään kaapelikenkiä ilman sivuohjausta Jos johtimien poikkipinta-ala on alle 70 mm 2 voivat kaapelikegät ilman sivuohjausta kääntyä. Vähimmäisilmavälit voivat alittua ja seurauksena voi olla räjähdys. Seurauksena voi olla kuolema, vakavia vammoja tai esinevahinkoja. Käytä johtimien poikkipinta-aloilla, jotka ovat alle 70 mm 2 vain kaapelikenkiä, joissa on sivuohjaus. Noudaata vähimmäisilmavälejä (Sivu 81) Kaapeleiden liittäminen ilman kaapelikenkiä Tilauksesta voi laitteeseen olla asennettu haaraliittimet, jotka soveltuvat hieno- tai monilankaisten johtimien liittämiseen ilman erillisiä liitoskuoria. Jos halutaan käyttää liitoskuoria, ne tulee ennen liitäntää kiinnittää johtimen päähän asianmukaisella virransiirtokykyisellä puristusliitoksella. HUOMIO Johtimen päiden ylikuumeneminen Jos liitoskuori ei peitä johtimen päätä kokonaan ja johdin on juuttunut siihen, johdin saattaa ylikuumentua. Aseta vain yksi johtimen pää yhteen liitoskuoreen. Kiinnitä liitoskuori asianmukaisesti. Liitä yhteen kuoreen vain yksi johtimenpää. 78 Käyttöohje 03/2015

79 Sähköliitäntä 6.4 Liittäminen Menettelytapa Noudata liitännöissä vähimmäsilmavälejä ja pintavälejä. 1. Avaa liitäntäkotelo ja leikkaa kaapeli sopivaan mittaan. Liitäntäkoteloiden 1XB7730 / 1XB7731 haaraliittimiin voi liittää enintään 185 mm²:n johtoja. 2. Valmistele kaapelin pää käytettävän kaapelin ja tilanteen mukaan. Varmista, että kaapeliliitäntään ei kohdistu ulkoisia voimia. 3. Poista eristys johtimen päistä niin, että jäljelle jäävä eristys ulottuu lähes haaraliittimeen saakka. 4. Noudata haaraliitinten oikeaa järjestystä johdinten koon mukaisesti. Aseta kaapeli haaraliittimiin. Kiristä kiinnitysmutterit 5 seuraavan taulukon mukaisilla kiristysmomenteilla: Liitäntäkotelo GT640 / 1XB1621 / 1XB1631 / 1XB1634 1XB7730 / 1XB7731 1XB7740 / 1XB7750 Kiristysmomentti 8 Nm 4 Nm 8 Nm Kuva 6-9 Liittäminen haaraliittimillä (periaatteen esittely) 5. Jos olet irrottanut kiinnitysruuvin 2, kiristä se uudelleen seuraavalla kiristysmomentilla: Liitäntäkotelo 1XB1621 / 1XB1631 / 1XB1634 Kiristysmomentti 40 Nm GT640 / 1XB7730 / 1XB7731 / 20 Nm 1XB7740 / 1XB7750 Liitäntäkoteloissa GT640, 1XB7730 ka 1XB7731 kouru 1 kiinnitetään kiinnitysmutterilla M12 liitintuen kierrepultteihin 20 Nm kiristysmomentilla. Tilauksesta voi laitteeseen olla asennettu haaraliittimet, jotka soveltuvat hieno- ja monilankaisten johtimien liittämiseen ilman erillisiä kaapelikenkiä. Jos halutaan käyttää Käyttöohje 03/

80 Sähköliitäntä 6.4 Liittäminen liitoskuoria, ne tulee ennen liitäntää kiinnittää johtimen päähän asianmukaisella virransiirtokykyisellä puristusliitoksella. VAROITUS Johtimien päiden ylikuumenemisen aiheuttama räjähdysvaara Jos liitoskuori ei peitä johtimen päätä kokonaan ja johdin on juuttunut siihen, johdin saattaa ylikuumentua. Koneen lämpötilaluokitus saattaa ylittyä. Helposti syttyvät seokset saattavat syttyä. Seurauksena voi olla kuolema, vakavia vammoja tai esinevahinkoja. Aseta vain yksi johtimen pää yhteen liitoskuoreen. Kiinnitä liitoskuori asianmukaisesti. Liitä yhteen kuoreen vain yksi johtimenpää Alumiinijohtimien käyttäminen Jos käytät alumiinijohtimia, huomioi lisäksi seuraavat asiat: Käytä vain alumiinijohtimien liittämiseen soveltuvia kaapelikenkiä. Poista oksidikerros johtimen kontaktikohdista ja/tai vastakappaleesta harjalla tai viilalla juuri ennen alumiinijohtimen asettamista. Rasvaa kontaktikohdat välittömästi neutraalilla vaseliinilla uuden oksidikerroksen muodostumisen ehkäisemiseksi. HUOMIO Kosketuspaineriippuvainen alumiinin valuminen Asennuksen jälkeen kosketuspaine saa aikaan alumiinin valumisen. Kiinnitysmuttereiden liitokset voivat löystyä. Siirtymävastus kasvaa ja virrankulku estyy. Tämän seurauksena liitäntäkotelo ja sen ympäristö voivat syttyä palamaan. Seurauksena voi olla koneen esinevahinkoja tai vioittuminen sekä koneen vioittumisen aiheuttamia välillisiä esinevahinkoja. Kiristä kiinnitysmutterit uudelleen noin 24 tunnin kuluttua ja tämän jälkeen vielä noin 4 viikon kuluttua. Varmista, että liittimet on kytketty jännitteettömästi. 80 Käyttöohje 03/2015

81 Sähköliitäntä 6.4 Liittäminen Yksijohteisten kaapelien käyttö VAROITUS Korkeat lämpötilat indusoitujen pyörrevirtojen vuoksi Kaapeliläpivientien alueella voi syntyä korkeita lämpötiloja indusoidun pyörrevirran vaikutuksesta, kun käytetään suuria virtoja tai useita yksijohteisia kaapeleita monijohteisen kaapelin sijaan. Tämä voi aiheuttaa oikosulun ja räjähdyksen. Seurauksena voi olla kuolema, vakavia vammoja tai esinevahinkoja. Tarkista käyttöönoton jälkeen, että liitettyjen verkkojohtimien lämpötilarajat eivät ylity käytössä. Tätä lämpötilavaikutusta voidaan vähentää muuttamalla läpivientiolosuhteita ja/ tai läpivientilevyjä valmistajan kanssa sovittavalla tavalla. Käytä kaapelin ei-rautametallista läpivientilevyä Sisäinen potentiaalitasaus Liitäntäkotelon maadoitusliittimen ja koneen kotelon välissä liitäntäkotelon kiinnitysruuvit toimivat suojausjohdinliitoksena. Liitäntäkotelon kannen ja kotelon välinen potentiaalitasaus syntyy kannen kiinnitysruuvien kautta. Erityinen ulkoinen maadoitusjohdin on asennettu vain, jos laitteeseen on asennettu esim. litteäliivisteitä ilman lisätuentaa. Asennustöissä tulee varmistaa, että kaikki potentiaalitasaukset pysyvät toimintakykyisinä Portaaton pinta liitäntäkotelon kannen tiivistystä varten Liitäntäkotelon kannen tiivistyspinta muodostuu liitäntäkotelosta ja kaapelin läpivientielementistä. Varmista asianmukainen sijoittelu, jotta tiivistys toimii ja suojausluokan vaatimukset täyttyvät. Kaapelin läpivienti-istukan tai -levyn tulee olla liitäntäkotelossa niin, että tiivistyspinta liitäntäkotelon ja kannen välissä on tasainen. Tiivistysalueen tulee olla portaaton Vähimmäisilmavälit Tarkasta asianmukaisen asennuksen hälkeen, onko vähimmäisilmavälejä eristämättömien osien välillä noudatettu. Tarkista, näkyykö irrallisia johdonpäitä. Taulukko 6-5 Vähimmäisilmavälit suhteessa vaihtojännitteen U eff tosiarvoon Vaihtojännitteen efektiivinen arvo U eff 500 V 630 V Vähimmäisilmaväli 8 mm 10 mm Käyttöohje 03/

82 Sähköliitäntä 6.5 Apupiirien liittäminen 800 V V 12 mm 14 mm Arvos koskevat enintään 2000 m:n asennuskorkeutta. Tarvittavien vähimmäisilmavälien laskennassa voidaan nostaa taulukon jännitearvoa tekijän 1,1 verran, jotta mittausjännitealue yleiskäytössä voidaan huomioida Liitäntätöiden viimeistely 1. Tarkista ennen liitäntäkotelon sulkemista, että: Liitäntäkotelon sähköliitännät on suoritettu edellä olevien kohtien ohjeiden mukaan ja kiristetty oikealla kiristysmomentilla. Kone on liitetty määrätyn kiertosuunnan mukaisesti. liitäntäkotelon sisäosa on puhdas eikä siellä ole johtimien jäänteitä, likaa ja vierasesineitä. Kaikki liitäntäkotelon tiivisteet ja tiivistepinnat ovat ehjiä ja määräysten mukaisia. Käyttämättömät läpiviennit on suljettu liimatuilla metallisulkimilla tai todistetuilla sulkuelementeilla. Sulkimet voidaan irrottaa vain työkalun avulla. Liitäntäjohtimet on asennettu vapaasti eikä johtimen eristys voi vaurioitua käytössä. 2. Sulje liitäntäkotelo kannen kiinnitysruuveilla, katso luku Ruuviliitosten kiristysmomentit (Sivu 155). 6.5 Apupiirien liittäminen Kaapeleiden valinta Huomioi apupiirin liitäntäjohtojen valinnassa seuraavat ehdot: Mitoitusvirta Nimellisjännite Laitteistokohtaiset olosuhteet, kuten ympäristön lämpötila, asennustapa, kaapelin poikkipinta-ala tarvittavan kaapelin pituuden mukaan jne. Standardin IEC/EN vaatimukset Standardin IEC/EN vaatimukset Käytä sellaisia sulkutulppia sekä kaapeleiden ja johtimien läpivientejä, jotka on sertifioitu ja merkitty käytettäviksi kyseisellä räjähdysvaarallisella alueella (tilaluokitus). 82 Käyttöohje 03/2015

83 Sähköliitäntä 6.5 Apupiirien liittäminen Kaapeleiden asettelu ja läpivienti apuliitäntäkoteloon Apupiirien liittämiseen tarvittavat tiedot löytyvät liitäntäkaaviosta apuliitäntä- tai liitäntäkotelon kannen sisäpuolelta sekä teknisistä teidoista. Apupiirien liittämistä varten pääliitinkoteloon on saatettu asentaa liitinlista. Apuliittimien johtimien tarvittava kuorintapituus on liitintyypistä riippuen 6-9 mm. Pituus on oikea, kun johdin yltää liittimen pohjaan saakka ja johtimen eritys yltää samalla liittimen kontaktiosaan saakka. Kaapeliruuviliitosten sovitus Liitäntäjohtimen läpivientiä varten liitäntäkotelossa on suorakulmaisen aukon päällä ruuvattu levy. Yleensä levy toimitetaan kierreporauksilla ja kaapeliläpivienneillä. 1. Avaa apuliitäntäkotelo ja irrota kaapelin läpivientilevy. Liitäntäkotelon rakenteesta riippuen kaapelin läpivientilevy sijaitsee teräspeltieristyksen alla. 2. Jos malli on poraamaton, poraa levyyn tarvittava määrä sopivan kokoisia reikiä tai kierteitä. 3. Merkitse kaapelit tarvittaessa myöhempää järjestelyä varten. 4. Vedä kaapelit ruuviliitosten ja kaapelin läpivientilevyn läpi ja liitä ne. 5. Asenna kaapelin läpivientilevy paikalleen. 6. Varmista, että kaapeliruuviliitokset on tiivistetty suojausluokan mukaisesti Tunnistimien ja antureiden luonnostaan vaarattomat virtapiirit Liitosjohtimien valinnassa ja asettelussa tulee noudattaa standardia IEC / EN HUOMIO Tunnistimien ja antureiden luonnostaan vaarattomat virtapiirit Jos on tunnistimille tai antureille on asennettu siniset liittimet, on liitäntä tehtävä sertifioituihin luonnostaan vaarattomiin virtapiireihin. Muutoin seurauksena voi olla esinevahinkoja. Tässä tulee noudattaa standardin IEC / EN mukaisia lisävaatimuksia luonnostaan vaarattomille laitteille sekä niihin kuuluville liitosjohtimille. HUOMIO Lämpötila-anturin liitäntä Lämpötila-anturit saa liittää ainoastaan luonnostaan vaarattomiin virtapiireihin, joissa on sertifioitu analyysilaite. EY-mallitarkastustodistuksen mukaisia suurimpia luvallisia tulovirtoja ja -tehoja ei saa ylittää. Muutoin seurauksena voi olla esinevahinkoja. Jos suojatut, luonnostaan vaarattomat lämpötila-anturit ovat asennettuina, tulee ne liittää sinisiin liittimiin. Johtosuojaus on maadoitettu yhden kerran, moninkertainen maadoitus ei ole sallittua. Käyttöohje 03/

84 Sähköliitäntä 6.5 Apupiirien liittäminen Metallisuojuksen liittäminen liitäntäkoteloon Jos liitäntäkoteloihin tai apuliitäntäkoteloihin, joissa ei ole luonnostaan vaarattomia virtapiirejä, johdetaan metallijohtimia, asenna metallisuojus liitäntäkoteloon: Myös muut maadoituspaikat ovat sallittuja. Liitäntäkoteloiden kohdalla, joissa on sisäinen maatto-osa, metallisuojus liitetään sisempään maatto-osaan. Liitäntäkoteloiden kohdalla, joissa ei ole sisäistä maatto-osaa, metallisuojus liitetään yhteen vihreäkeltaisista maadoitusliittimistä Staattorikäämityksen lämpötilan valvonnan liitäntä Staattorikäämityksen termisen ylikuormituksen valvontaa varten staattorikäämitykseen on asennettu vastuslämpömittareita. Lämpötila-anturin liitäntäjohdot johtavat pää- tai apuliitäntäkoteloon. Ohjeet liittimien kytkentään ja sijoitteluun ovat liitäntäkotelon liitäntäkaaviossa. VAROITUS Sähköiskun aiheuttama vaara Kääminvalvonnan lämpötila-anturin eristys on tehty peruseristyksen vaatimusten mukaisesti. Lämpötila-anturin liitännät ovat kosketusvarmasti liitäntäkotelossa, eikä niissä ole varmaa erotusta. Sen vuoksi voi mittausanturin johdossa olla häiriötapauksessa vaarallista jännitettä, jonka koskettaminen voi aiheuttaa hengen- ja tapaturmavaaran sekä aineellisia vahinkoja. Suorita lämpötila-anturia ulkoiseen lämpötilan valvontaan liitettäessä tarvittaessa lisätoimenpiteitä, jotta sähköiskun aiheuttaman vaaran estämiseksi tarkoitetut vaatimukset täyttyvät, ks. IEC tai IEC Käyttöohje 03/2015

85 Sähköliitäntä 6.5 Apupiirien liittäminen Lopputoimenpiteet 1. Tarkista ennen apuliitäntäkotelon sulkemista, että: johtimet on liitetty liitäntäkaavion mukaisesti. johtimet on asennettu vapaasti eikä johtimen eristys voi vaurioitua. liitäntäkotelon sisäosa on puhdas eikä siellä ole johtimien jäänteitä, likaa ja vierasesineitä. kaapeliruuviliitosten osat on kiristetty tiukasti ja asennettu suojausluokan, johtimen asettelutavan, sallittujen johtimien poikkipinta-alojen jne. suhteen asianmukaisesti ja määräysten mukaan liitäntälevyn kierteet on suljettu kaapeli- ja johdinläpivienneillä tai sulkutulpilla suojausluokan mukaisesti. käyttämättömät läpiviennit on suljettu. Sulkimet on ruuvattu kiinni ja voidaan irrottaa vain työkalun avulla. kaikki liitäntäkotelon tiivisteet ja tiivistepinnat ovat määräysten mukaisia mahdollisten ruuviliitinten kaikki ruuvit on kiristetty vaikka niitä ei käytettäisi. 2. Sulje apuliitäntäkotelo siihen tarkoitetulla kannella. Kannen kiinnitysruuvin kiristysmomentti mainitaan luvussa "Ruuviliitosten kiristysmomentit (Sivu 155)" Käyttö muuttajalla Seuraava luku koskee vain koneita, jotka on tilattu käyttäviksi muuttajan kanssa. Ohje Tilausnumerosta näet, onko kone tilattu käytettäväksi muuttajan kanssa. Tilausnumeron 6. kohdassa on numero 1, 2, 3 tai Käyttö muuttajan kanssa, jossa matala pulssitaajuus HUOMIO Moottorin noussut lämpötila Kun käytetään muuttajaa, jossa on matala pulssitaajuus, nousee moottorin häviö. Seurauksena on korkeampi moottorin lämpötila. Pienennä tehoa lämpötilaluokan ylittymisen estämiseksi ja siitä seuraavan eristyksen ennenaikaisen termisen vanhenemisen ehkäisemiseksi. Käyttöohje 03/

86 Sähköliitäntä 6.5 Apupiirien liittäminen VAROITUS Vaarallinen jännite muuttajan vuoksi Niin kauan kuin syöttäjä muuttaja ei ole kytketty pois päältä tai muuttajan välipiiri ei ole purkautunut, voi moottoriliittimissä olla sähköjännitettä myös roottorin seistessä. Muuttajatyypistä riippuen jännite voi olla jopa 1000 V. Varmista, että ennen kuin moottorilla tehdään töitä, noudatetaan viittä turvallisuussääntöä (Sivu 16) Muuttajan huippujännite Arvot muuttajan korkeimmalle huippujännitteelle eritysjärjestelmän raja-arvoina löytyvät seuraavasta taulukosta: Taulukko 6-6 Maks. muuttajan huippujännite Muuttajan nimellisjännite [V] Maks. muuttajan huippujännite Û maks johdin-johdin johdin-maa välipiiri 500 V V V 750 V Nousuaika 0,5 μs Nousuaika 0,5 μs > V V Nousuaika 0,4 μs V Nousuaika 0,4 μs V HUOMIO Johdinten heijastumien aiheuttama eristyksen vaurioituminen Johdinten heijatusten vaikutuksesta moottorin tai liitinten jänniterasitus voi kaksinkertaistua. Tämä vahingoittaa eristysjärjestelmää ja seurauksena voi olla koneen tuhoutuminen Vaihtosuuntaajakäyttö maadoitetussa verkossa HUOMIO Vauriot suojajohdinvirtojen vuoksi Kun koneessa käytetään muuntajaa, jossa on virtarajoitus ilman maasulkuvalvontaa voi lähtöpuolisen maasulun tapahtuessa syntyä suojajohdinvirta, joka on jopa 1,7 kertainen vaihevirtaan verrattuna. Normaalimitoitettujen monijohteisten liitosjohtimien suojajohtimet ja tavallisten liitäntäkotelojen suojajohdinliitoskohdat eivät sovellu tähän. Seurauksena voi olla esinevahinkoja. Käytä sopivan kokoista suojajohdinta. Liitä suojajohdin moottorikotelossa olevaan maadoitusliittimeen. 86 Käyttöohje 03/2015

87 Käyttöönotto 7 Noudata kaikissa koneella tehtävissä töissä yleisiä turvallisuusohjeita (Sivu 15) sekä standardin EN sähkölaitteistojen turvalliseen käyttöön liittyviä vaatimuksia. 7.1 Ennen käyttöönottoa tehtävät tarkastukset Varmista asianmukaisen asennuksen jälkeen ennen käyttöönottoa seuraavat asiat: Ohje Ennen käyttöönottoa tehtävät tarkastukset Seuraava luettelo ennen käyttöönottoa tehtävistä tarkastuksista ei ole täydellinen. Muut tarkastukset voivat olla lisäksi tarpeen erityisten laitteistokohtaisten olosuhteiden vuoksi. Kone on ehjä. Kone on asennettu ja linjattu asianmukaisesti, voimansiirtoelementit on tasapainotettu ja säädetty oikein. Kaikki kiinnitysruuvit, liitoselementit ja sähköliittymät on kiristetty määrätyllä kiristysmomentilla. Käyttöolosuhteet vastaavat teknisen dokumentaation mukaisia tietoja, kuten suojausluokkaa, ympäristön lämpötilaa jne. Liikkuvat osat, kuten kytkin, voivat liikkua vapaasti. Jos koneen toista akselinpäätä ei käytetä, tulee sen kiilan poissinkoutuminen estää ja tasapainotustavassa "H" (standardimalli) lyhentää noin puoleen alkuperäisestä pituudesta. Kaikki kosketussuojatoimenpiteet liikkuville ja jännitteisille osille on suoritettu. Laakerit on eristetty kilpien tietojen mukaan. Sähköliitäntä Maadoitus- ja potentiaalitasausliitännät on tehty asianmukaisesti. Kone on liitetty määritellyn kiertosuunnan mukaisesti. Vastaavasti säädetyn ohjauksen ja kierrosluvun valvonnan avulla on varmistettu, ettei konetta voida ohjata korkeammille kierrosluvuille kuin teknisissä tiedoissa sallitut kierrosluvut. Vertaa tätä varten tietoja arvokilvessä tai laitteistokohtaisissa asiakirjoissa. Vähimmäiseristysresistansseja noudatetaan. Vähimmäisilmavälejä noudatetaan. Mahdollisesti olemassa olevat lisälaitteet koneen valvontaan on liitetty oikein ja ne ovat toimintakykyisiä. Käyttöohje 03/

88 Käyttöönotto 7.3 Voitele rullalaakerit ennen käyttöönottoa Mahdolliset jarrut ja takaisinvirtauksen esto toimivat ongelmattomasti. Valvontalaitteissa on säädetty arvot "varoitukselle" ja "sammuttamiselle". Käyttö muuttajalla Jos moottorin käyttö vaatii erityisen taajuusmuuttajan liittämistä, vastaavat lisätiedot ovat arvokilvessä. Muuttaja on parametroitu oikein. Parametrointitiedot löytyvät koneen tehokilvestä. Parametrointia koskevat tiedot löydät muuttajan käyttöohjeesta. Ilmoitettua rajakierroslukua n max ei ylitetä. Ilmoitettua rajakierroslukua n min ei aliteta. Jäähdytys Varmista ennen käyttöönottoa, toimiiko koneen jäähdytys. 7.2 Eristysvastuksen ja polarisaatioindeksin mittaus ennen käyttöönottoa Mittaamalla eristysresistanssi ja polarisaatioindeksi (PI) saat tietoa koneen tilasta. Tarkasta sen vuoksi eristysresistanssi ja polarisaatioindeksi seuraavasti: Ennen koneen ensimmäistä käynnistystä Pitemmän varastoinnin tai seisokin jälkeen Huoltotöiden yhteydessä Näin saat seuraavat käämieristystä koskevat tiedot: Onko vyyhdenpään eristyksessä johtavaa epäpuhtautta? Onko käämieristykseen joutunut kosteutta? Näiden tietojen perusteella voit tehdä koneen käyttöönottoa tai mahdollisesti tarvittavia toimenpiteitä kuten käämin kuivatusta ja/tai puhdistusta koskevat ratkaisut: Voidaanko kone ottaa käyttöön? Pitääkö se puhdistaa tai kuivata? Yksityiskohtaista tietoa tarkastuksesta ja raja-arvoista löytyy täältä: "Eristysresistanssin ja polarisaatioindeksin tarkastus" (Sivu 47) 7.3 Voitele rullalaakerit ennen käyttöönottoa Seuraavat tiedot edellyttävät, että määrättyjä varastointiehtoja on noudatettu. Yleiset ohjeet Noudata jälkivoitelussa voitelukilven tietoja. Voitele annoksittain. Akselin tulee tällöin pyöriä, jotta rasva leviää laakereihin. 88 Käyttöohje 03/2015

89 Käyttöönotto 7.4 Automaattisen jälkivoitelulaitteen säätö Rullalaakereiden jälkivoitelu ennen käyttöönottoa Jos toimittamisen ja käyttöönoton välillä kuluu enemmän kuin yksi vuosi mutta vähemmän kuin neljä vuotta: Jälkivoitele rullalaakerit kaksinkertaisella määrällä voiteluainetta voitelukilven mukaisesti. Valvo samalla laakerin lämpötilaa, niin paljon kuin mahdollista. Rullalaakerit voideltava uudelleen ennen käyttöönottoa Rullalaakerit on voideltava uudelleen seuraavissa tapauksissa: Kun konetta on varastoitu yli neljä vuotta. Kun konetta ei ole varastoitu luvun "Varastointi" ohjeiden mukaisesti. Menettelytapa 1. Irrota laakerit, jälkivoiteluputket, voitelunipat ja laakerinkannet. 2. Pese vanha rasva pois. 3. Tarkasta laakerit ennen niiden uudelleenrasvaamista. Asenna tarvittaessa uudet laakerit. 4. Voitele laakerit ja kokoa laakerien rakenneosat jälleen yhteen. Katso myös Jälkivoiteluvälit ja rasvatyypit rullalaakereiden käytössä (Sivu 113) Käyttötauot (Sivu 102) Kuljetus ja varastointi (Sivu 34) 7.4 Automaattisen jälkivoitelulaitteen säätö Jälkivoitelu tapahtuu jälkivoitelulaitteessa olevan ulkoisen jännitteen mukaan. Aseta automaattisen jälkivoitelulaitteen aikaväli ja voitelumäärä ennen käyttöönottoa. Noudata jälkivoitelulaitteen käyttöohjeita laitteen käytössä ja rasvapatruunoiden vaihdossa. Katso myös Lukituskytkentä automaattista jälkivoitelulaitetta varten (optio) (Sivu 31) Käyttöohje 03/

90 Käyttöönotto 7.6 Käämityksen lämpötilan valvonnan asetusarvot 7.5 Laakerin lämpötilan valvonnan asetusarvot Ennen käyttöönottoa Jos koneessa on laakerilämpömittari, aseta sammutuslämpötila valvontalaitteeseen ennen koneen ensimmäistä käyttökertaa. Taulukko 7-1 Asetusarvot laakereiden lämpötilan valvontaan ennen koneen käyttöönottoa Asetusarvo Lämpötila Varoitus 115 C Katkaisu 120 C Normaalikäyttö Mittaa laakerin normaali käyttölämpötila T käyttö asennuspaikalla, C. Aseta sammutuksen ja varoituksen arvot käyttölämpötilan T käyttö mukaisesti. Taulukko 7-2 Laakerin lämpötilojen valvonnan asetusarvot Asetusarvo Lämpötila Varoitus T käyttö + 5 K 115 C Katkaisu T käyttö + 10 K 120 C 7.6 Käämityksen lämpötilan valvonnan asetusarvot Ennen käyttöönottoa Aseta valvontalaitteeseen sammutuksen lämpötila-arvo ennen koneen ensimmäistä käynnistystä. Taulukko 7-3 Asetusarvot käyttöönotossa Asetusarvo Lämpötila Varoitus 145 C Katkaisu 155 C Normaalikäyttö 1. Mittaa normaali käyttölämpötila T käyttö asennuspaikalla celsiusasteina. 2. Aseta sammutus- ja varoitusarvot käyttölämpötilan T käyttö mukaisesti. 90 Käyttöohje 03/2015

91 Käyttöönotto 7.7 Koeajo Taulukko 7-4 Asetusarvot normaalikäytössä Asetusarvo Lämpötila eristysluokassa 180(H), käyttö 155(F) Varoitus T käyttö + 10 K 145 Katkaisu T käyttö + 15 K Koeajo Suorita koeajo asennuksen tai muutosten jälkeen: 1. Käytä konetta ilman kuormaa. Sulje tehokytkin äläkä sammuta liian aikaisin. Varmista, että käynti on tasaista. Sallittujen perättäisten käynnistysten määrä verkkokoneilla: kolme kylmänä / kaksi lämpimänä Muuttajakoneiden käynnistysehdot löydät luettelosta. Kierrosluvun ollessa vielä pieni kiertosuunnan valvomisessa tai tarkastuksissa käynnistyskytkennät tulee rajoittaa vain välttämättömään. Anna koneen käydä loppuun ennen uudelleenkäynnistystä. 2. Tarkkaile konetta vielä jonkin aikaa tyhjäkäynnissä. 3. Jos käynti on tasainen, kuormita konetta. Varmista, että käynti on tasaista. Katso jännitteen, virran ja tehon arvot ja kirjaa ne protokollaan. Tarkista mahdollisuuksien mukaan työkoneen vastaavat arvot ja kirjaa myös ne protokollaan. Tarkasta laakereiden ja staattorikäämityksen lämpötila vakaan pisteen saavuttamiseen saakka, sikäli kuin se on mahdollista käytettävissä olevilla mittauslaitteilla. Tarkasta mekaanisen käynnin aikana, ilmeneekö laakereissa ja laakerikilvissä ääniä tai värinää. 4. Sammuta kone, jos käynti on rauhatonta tai ilmenee epätavallisia ääniä. Selvitä syy loppuunajon aikana. Jos mekaaninen käynti paranee välittömästi sammuttamisen jälkeen, syyt ovat magneettisia tai sähköisiä. Jos mekaaninen käynti ei parane sammuttamisen jälkeen, syyt ovat mekaanisia. Syinä ovat esim. sähkölaitteiden tai työkoneen epätasapaino, koneiston riittämätön kohdistus, koneen käytössä järjestelmäresonanssi (järjestelmä = moottori, pohjakehys, perustus jne). HUOMIO Koneen vaurioituminen Jos käytössä ei noudateta standardin DIN ISO mukaisia värinäarvoja, kone saattaa tuhoutua. Noudata käytössä standardin DIN ISO mukaisia värinäarvoja. Käyttöohje 03/

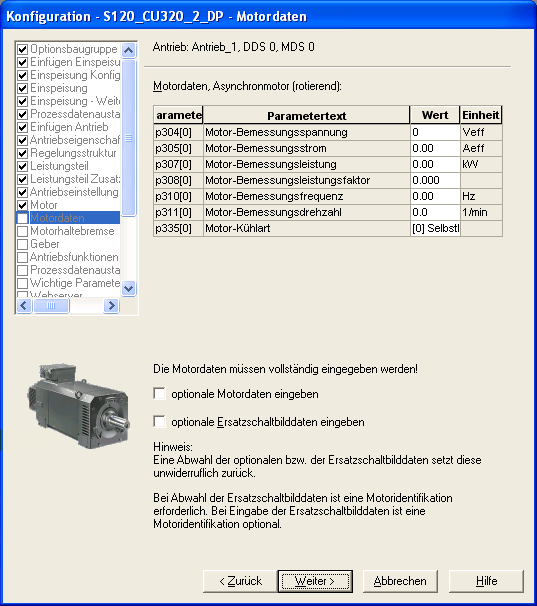

92 Käyttöönotto 7.8 Moottoriparametrien asettaminen muuttajassa Ohje Lisätietoja on luettelon D81.8 luvussa Moottoriparametrien asettaminen muuttajassa Moottorityypin valinnalla määritetään tietyt moottoriparametrit ja optimoidaan toiminta. Muuttajaa SINAMICS G120/G150 tai SINAMICS S120/S150 käytettäessä moottoriparametrit voidaan asettaa STARTERin kautta tai Advanced Operating Panel -paneelista (AOP30). Muuttajaa SINAMICS G120P käytettäessä moottoriparametrit voidaan asettaa Intelligent Operator Panel -paneelista (IOP). HUOMIO Ei-toivotut toimintatilat Jos valitaan väärä moottorityyppi, seurauksena voi olla ei-toivotut toimintatilat, kuten esim. suurentuneet melupäästöt. Ohje Esiasetettu avaruusvektorimodulointi SINAMICS S -muuttajissa Toisin kuin SINAMICS G -muuttajissa, SINAMICS S -muuttajissa avaruusvektorimodulointi on säädetty valmiiksi. Avaruusvektorimodulointi voidaan muuttaa sovelluksen salliessa manuaalisesti SIMOTICS FD -moottoreiden optimoituun pulssikaavaan. SINAMICS-parametri on p1802 = 19 STARTERissa ja AOP30:ssa Moottorityypin ja moottorin tietojen valinta STARTER-ohjelmassa Edellytykset Moottori on liitetty muuttajaan ja on käyttövalmis. Muuttajassa on vähintään ohjelmistoversio 4.6. Olet asentanut tietokoneelle vähintään STARTER-ohjelmiston SSP:llä varustetun version ja olet yhteydessä muuttajaan. SINAMICS G120P -muuttajaa käytettäessä tarvitaan SSP V4.6. STARTER-ohjelma on käynnissä. Olet syöttömaskissa "Konfiguraatio". 92 Käyttöohje 03/2015

93 Käyttöönotto 7.8 Moottoriparametrien asettaminen muuttajassa Moottoriparametrien valinta 1. Kirjoita moottorin nimi kenttään "Moottorin nimi". Yksiselitteinen nimi helpottaa myöhemmin moottorin kohdistusta. 2. Valitse vaihtoehto "Moottoritietojen syöttö". 3. Valitse kentässä "Moottorityyppi" kirjaus "[14] SIMOTICS FD-asynkronimoottorisarja". Kuva 7-1 Moottorityypin valinta 4. Vahvista valinta painamalla "Jatka". Käyttöohje 03/

94 Käyttöönotto 7.8 Moottoriparametrien asettaminen muuttajassa 5. Kirjoita taulukkoon "Moottoritiedot" sarakkeeseen "Arvo" moottorin tiedot. Parametrien p304...p311 arvot löydät moottorin tehokilvestä. Parametrin p335 (moottorin jäähdytysmenetelmä) arvon saa selville moottorin tilausnumerosta: Moottorin tilausnumero Jäähdytysmenetelmä Parametri p335 1LL1 IC01 0 1LP1 IC06 1 1LM1 / 1MM1 IC LQ1 / 1MQ1 IC LH1 / 1MH1 IC71W 6 1LN1 / 1MN1 IC86W 6 Kuva 7-2 Moottoritietojen kirjoittaminen 6. Vahvista valinta painamalla "Jatka". 94 Käyttöohje 03/2015
