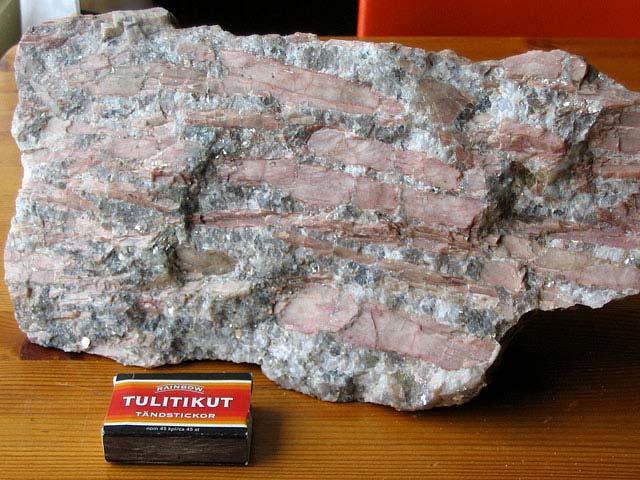

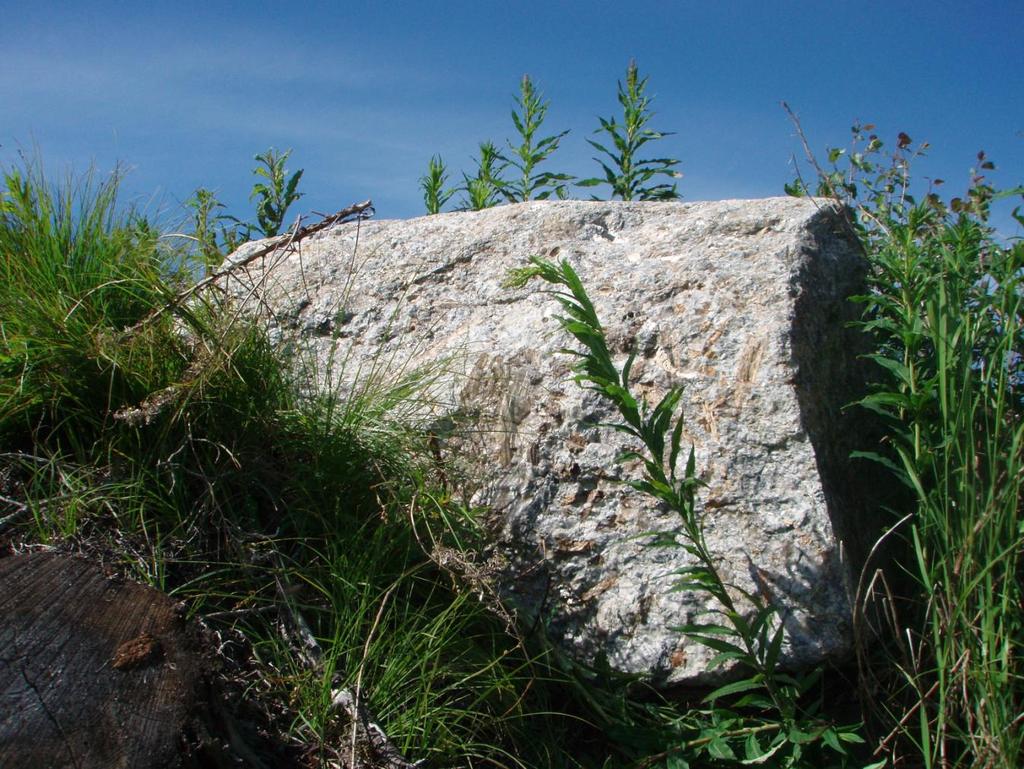

1 Länsi-Suomen yksikkö 35/2011 Kokkola Kaustisen seudun litium-varannot hankkeen (KaLi) tutkimukset vuosina Olavi Kontoniemi Kaustisen spodumeenia (punertava mineraali) pegmatiittikivilajissa. Kuva Keliber Oy.

2 GEOLOGIAN TUTKIMUSKESKUS KUVAIL ULEHTI Päivämäärä I Dnro Tekijät Olavi Kontoniemi olavi.kontoniemi@gtk.fi Raportin laji Arkis toraportti Toimeksiantaja Raportin nimi Kaustisen seudun Iitium -va rannot-hankkeen (KaLi) tu tkimukset vuosiua Tiivi stel mä Kaustisen seudun litium-varannot - hankkeen (KaLi-hanke) tutkim ukset vuosina toteutti Geo logian tutki muskes kuksen Länsi-Suomen yksikkö osin EAKR-rahoituksen turvin. Seudull a tehtiin alueellisia ja kohdentavia tutk imuksia (Iohkare-etsintä + moreenigeok emiaa) sekä kohteellisia tutkim uksia (Rapasaa rten kairaus). Tutkimusa lueelta löytyi runsaasti uusia spodumeenipeg matiittilohka reitaja vanhan, 1970-luvulla kerätyn Iinj a- muotoisen moreeniaineiston uudelleen analysointi antoi hyvän pohjan Li-potentiaalin arvioimiseksi. Rapasaarten alueelle kairattiin kaikkiaan 8 reikää ( m), j oista viide ssä tavoitett iin spodumeenipegmatiittia. Paras lävistys saatiin R7:ään,jossa 14 m:n matkalla keskimääräinen Li 20 -pitoisuus on 1.53 % vastaten n. 20 % spodumeenipitoisuutta. Asiasanat (kohde, menetelmät jne.) Kaust inen, Rapasaaret, litium, spod urneeni, spodumeenipegmatiitti, lohkare-etsintä, moreenigeokem ia, kairaus, EAKR Maantieteellinen alue (maa, lääni. kunta, kylä, csiintymä) Suom i, Keski -Pohjanmaa, Kaustinen, Kokkola, Rapasaaret Karttalehdet P4224, 04113, 04114, Q4 123 Muut tiedot Liittyy rapo rtit II ja II Arkistosarjan nimi Arkistotunnus Ma lmitut kimusraportit Kokonaissivumäärä Kieli Hinta Julkisuus 29 suomi ju lkinen Yksikkö ja vastuualue Hanketunnus Länsi-Suomen yksikkö, VA ~tus!n i";'~ l o..:n Olavi Kontoniemi Allekirjoitus /nimen selven nys cgtk GEOLOGIAN TUTKIMUS KESKUS. GEOLOGISKA FORSKNINGSCE NTRALEN GEOLOGICAL SURVEY OF FINLAND

3 GEOLOG ICAL SURVEY OF FINLAND DOC UMENTATION PAGE Dale I Rcc. no Authors Olavi Kontoniemi olavi.kontoniemi@gtk.fi Type af report Arehi ve report Commissionedby Tul e af rcport Kau stisen seudun Iitium-varannot - hankkeen (KaLi) tutkimukset vuosina Abstract Geo logieal Survey offinland (We stem Finland offiee) reali zed the investigations of a KaLi-projeet (lithium resourees of the Kaustinen region) during partly supported by ERDF. There has been done regional and targe ting exploration (boulder traeing + tili geoe hemistry) in the Kaustinen area and detailed exploration in the Rapasaaret target (drilling). In the studyarea, there oeeurred aiot of new spodumene pegmatite bould ers and re-assays ofold (1970s) tili samples gave goo d indieations of new Li-potential areas. In the target Rapasaaret, there has been drilled 8 new drill holes ( m) and within 5 holes oeeurred spodumene pegmatites. The best interseetion was in BH7 where oeeurred 14 m's interseetion with 1.53 % Li,O whieh corresponds to about20 % spodumene content. Keywords Kaustinen, Rapasaaret, lithium, spodumene, spodumene peg matite, boulder traeing, tili geoe hemistry, drilling, ERDF Geographical area Finland, Central Ostrobothnia, Kaustinen, Kokkola, Rapa saaret Map sheet P4224, 04113, Q4114, Other infonnation Related other reports are and Repo" seria! Archi ve code Exploration reports Total pages languagc Price Confidcntialiry 29 Finnish publi e Unit and section Project codc Westem Fin land offiee, VA ~;= 1«~ ~ ' Olavi Kontoniemi Signaturelname cgtk GEOLOGIAN TUTKIMUSKESKUS GEOLOGISKA FORSKNINGSCENTRALEN GEOLOGICAL SURVEY OF FINLAND

4 Sisällysluettelo Kuvailulehti Documentation page 1 JOHDANTO 1 2 TUTKIMUKSET Lohkare-etsintä Moreeniaineiston uudelleen analysointi Kohdentava moreeninäytteenotto Syväkairaus Rapasaarilla Kemialliset analyysit 4 3 TUTKIMUSTULOKSET Lohkare-etsintä Moreenitutkimukset Rapasaarten kairaustulokset 12 4 TUTKIMUSAINEISTON TALLENTAMINEN JA SUOSITUKSET JATKOTOIMENPITEIKSI 14 KIRJALLISUUSLUETTELO LIITTYY

5 1 1 JOHDANTO Alkuvuodesta 2010 Geologian tutkimuskeskuksen (GTK) Länsi-Suomen yksikkö teki Keski- Pohjanmaan liitolle esityksen Kaustisen seudun litiumvarantojen tutkimiseksi. GTK:n projektilla oli tarkoitus vauhdittaa alueen malmitutkimuksia ja sen tärkein tavoite oli lisätä hi-techmetalleihin kuuluvan litiumin varantoja, jolloin syntyy EU-mittakaavassa merkittävä Liprovinssi. Tutkimusten toteutus- ja rahoitussuunnitelma hyväksyttiin Keski-Pohjanmaan liitossa, jonka jälkeen tutkimukset alkoivat ripeästi Kaustisen seudun litium-varannot (KaLi) - hankkeen (GTK-tunnus ) suojissa. Projektin ainoana toteuttajana oli GTK ja se toteutettiin yhteisrahoitteisena (EAKR), jolloin toteuttajan osuus kustannuksista oli 30 %. Jo ennen toteuttamispäätöstä tutkimusalueelle tehtiin GTK:n toimesta 5 valtausvarausta (45 km 2 ): Kokkoneva, Valkianeva, Köyhäjoki, Känsäkoski ja Lähdeneva. Jo aiemmin GTK:n Etelä-Suomen yksikkö oli hakenut valtauksia tutkimuksiin Rapasaarten ympäristössä. Tässä tutkimusraportissa kerrotaan KaLi-hankkeessa vuosina tehdyt työt ja tutkimustulokset ja tämä raportti julkistetaan GTK:n normaalilla menettelyllä ja liitetään lisäksi KaLihankkeen loppuraporttiin. Hankkeen toteutuksesta ovat vastanneet GTK:n Länsi-Suomen ja Etelä-Suomen yksiköt sekä Konsernipalvelut-yksikkö (KP) maastotöiden osalta. Projektipäällikkönä on toiminut geologi Olavi Kontoniemi ja hankkeen ohjausryhmän puheenjohtajana on ollut toimialapäällikkö ( alkaen aluejohtaja) Olli Breilin. 2 TUTKIMUKSET Kaustisen tutkimusalueella (kuva 1) tehtiin KaLi-hankkeen toimesta sekä alueellisia ja kohdentavia tutkimuksia että kohteellisia tutkimuksia. Edellisiin voidaan laskea vanhan 1970-luvulla kerätyn moreeniaineiston uudelleenanalysointi, lohkare-etsintä sekä Heikinkankaan alueen kohdentava moreeninäytteenotto. Jälkimmäiseen kategoriaan lasketaan Rapasaarten syväkairaukset. Kaikissa vaiheissa tarvittiin kemiallisia analyysejä, jotka teetettiin Labtium Oy:n laboratorioissa. 2.1 Lohkare-etsintä Vaikka Kaustisen alueella onkin tehty aikaisemmin runsaasti spodumeenilohkare-etsintää, päätettiin KaLi-hankkeen yhtenä kohdentavan vaiheen tutkimusmenetelmänä käyttää lohkareetsintää, koska uusia ojituksia ja laikutuksia oli tehty runsaasti tutkimusalueella. Havaintoja tehtiin kesien 2010 ja 2011 aikana kaikkiaan 218 ja niitä tekivät tutkimusavustaja Mikko Pelkkala ja teknikko Kalevi Karttunen Länsi-Suomen yksiköstä (LSY) sekä tutkimusassistentit Jukka Kaunismäki ja Pekka Karimerto Etelä-Suomen yksiköstä (ESY). Tuloksista kerrotaan toisaalla ja aineisto on lueteltu raportin liittyy-osassa.

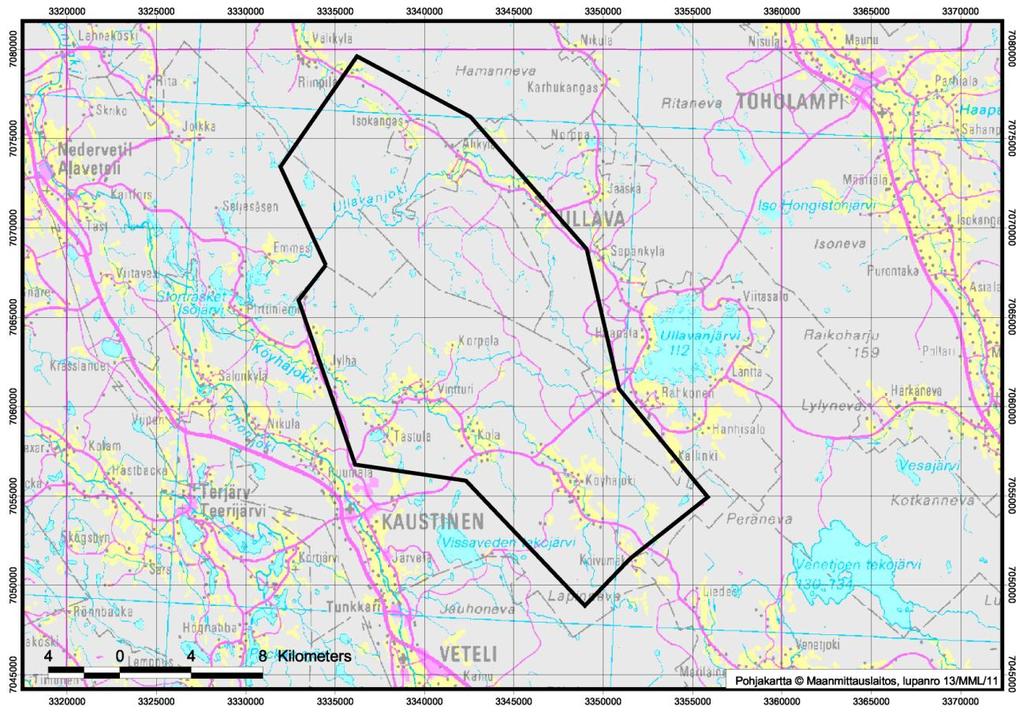

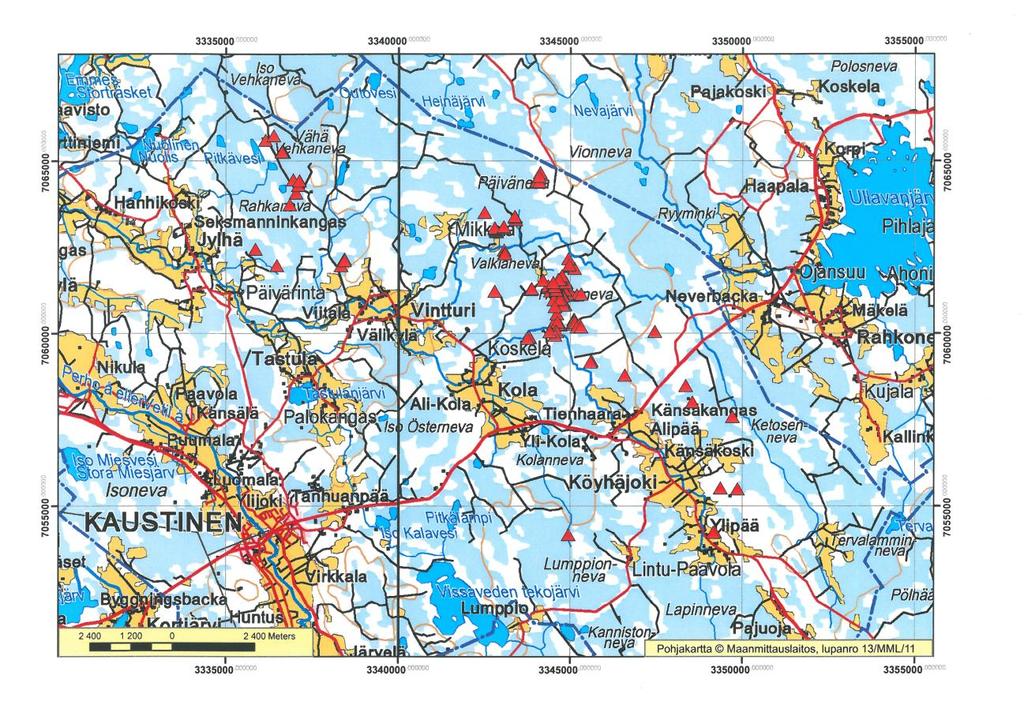

6 2 Kuva 1. KaLi-hankkeen tutkimusalueen sijainti. Figure 1. Location of the study area. 2.2 Moreeniaineiston uudelleen analysointi KaLi-hankkeen alkuvaiheessa mietittiin mahdollisuuksia käyttää vanhaa ns. linjamuotoista moreeniaineistoa alueellisen Li-potentiaalin arvioimiseen. Näytemateriaali on kerätty 1970-luvun keskivaiheilla moreenigeokemialliseen kartoitukseen. Pelkästään Kaustisen karttalehden alueelta (1200 km 2 ) on otettu n näytettä maaperästä keskimäärin 2-4 m:n syvyydeltä. Selvittelyn jälkeen vanhaa näytemateriaalia löytyi riittävästi testejä varten GTK:n Kuopion varastosta. Vanhassa kartoituksessa ei analysoitu litiumia ollenkaan ja myöhemminkin tehdyssä ns. HPkartoituksessa Li analysoitiin kuningasvesiliuotuksella, joten heikosti liukenevan spodumeenin Li ei tullut mukaan analyysiin. KaLi-hankkeessa päätettiin tehdä testimielessä uudet analyysit nykymenetelmillä. Keskusteluissa Labtium Oy:n kanssa päädyttiin siihen, että Li:n saamiseksi analyysiliuokseen näytteestä tehdään natriumperoksidisulate, joka voidaan sitten analysoida normaalisti ICP-AES-tekniikalla. Jo syksyllä 2010 teetettiin etupainotteisesti Labtiumilla 80 näytteen testierä, josta saatiin mielekkäät tulokset. Alkuvuodesta 2011 valittiin keskeiseltä tutkimusalueelta 466 näytteen erä analysoitavaksi. Näytemateriaaliksi kelpasi vain moreeniaines ja siitä nimenomaan K-fraktio ( mm), jossa voisi ajatella olevan spodumeenia enemmän suhteessa kiilteiden määrään. Tuloksista kerrotaan tuonnempana.

7 3 2.3 Kohdentava moreeninäytteenotto Koska Heikinkankaan S-puoliselta alueelta (Hoikkaneva) löytyi runsaasti uusia spodumeenipegmatiittilohkareita ojitusalueelta, päätettiin sinne laatia moreeninäytteenottosuunnitelma. Aluksi tehtiin jäätikkökuljetuksen suuntainen profiili, josta otettiin näyte pohjamoreenista ja ylempää moreenista, n. 2-3 m:n syvyydestä. Lisäksi tehtiin 4 profiilia W-E-suuntaisina ja niistä otettiin vain pohjamoreeninäyte. Molemmissa tapauksissa pisteväli oli suunnilleen 20 m. Näytteitä otettiin 155 pisteestä kaikkiaan 200 kpl, jotka analysoitiin sulatemenetelmällä Labtium Oy:ssä. Työ tehtiin 30 mm:n tankokalustolla sekä läpivirtausterällä ja iskuvasara oli GTK:n Telacat-alustalla. KP:n maastoryhmät tekivät näytteenoton vuodenvaihteessa Kuva 2. Iskuporausta Telacat-kalustolla Hoikkanevalla. Kuvassa kairaajat Kalevi Olkkola (oik.) ja Tauno Valli. Figure 2. Percussion drilling at Hoikkaneva. Workers Kalevi Olkkola (right) and Tauno Valli. 2.4 Syväkairaus Rapasaarilla KaLi-hankkeen työnä tehtiin Kaustisen Rapasaarten alueella syväkairausta syksyllä 2010 GTK:n omalla GM150-kalustolla (sydän 40.6 mm). Kaikkiaan kairattiin 8 reikää yhteismitaltaan m (taulukko 1). Kairareikien raportoinnin suorittivat geologit Timo Ahtola ja Janne Kuusela ESY:stä, jotta terminologia pysyi samana kuin muissa Kaustisen kairauksissa. Taulukko 1. KaLi-hankkeen kairaukset Rapasaarilla. Table 1. Drillings at Rapasaaret. Tunnus Hole-ID Q R1 Q R2 Q R3 Q R4 Q R5 Q R6 Q R7 Q R8 X-koord Northing Y-koord Easting Z-koord Suunta/kalt. Azimuth/dip 270/45 90/45 90/45 270/45 180/45 270/45 90/45 90/45 Maakairaus Overburden (m) Syvyys Length (m)

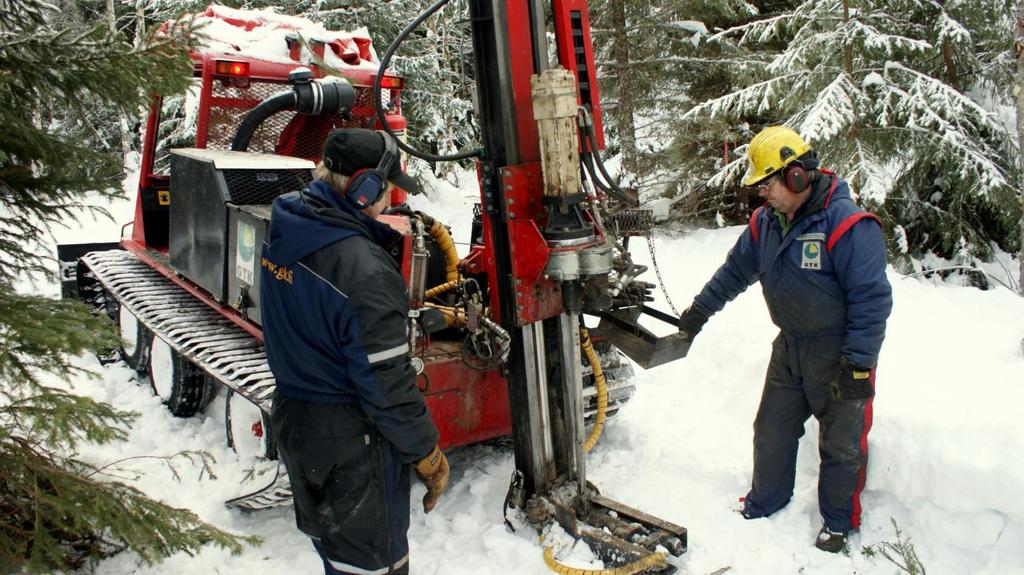

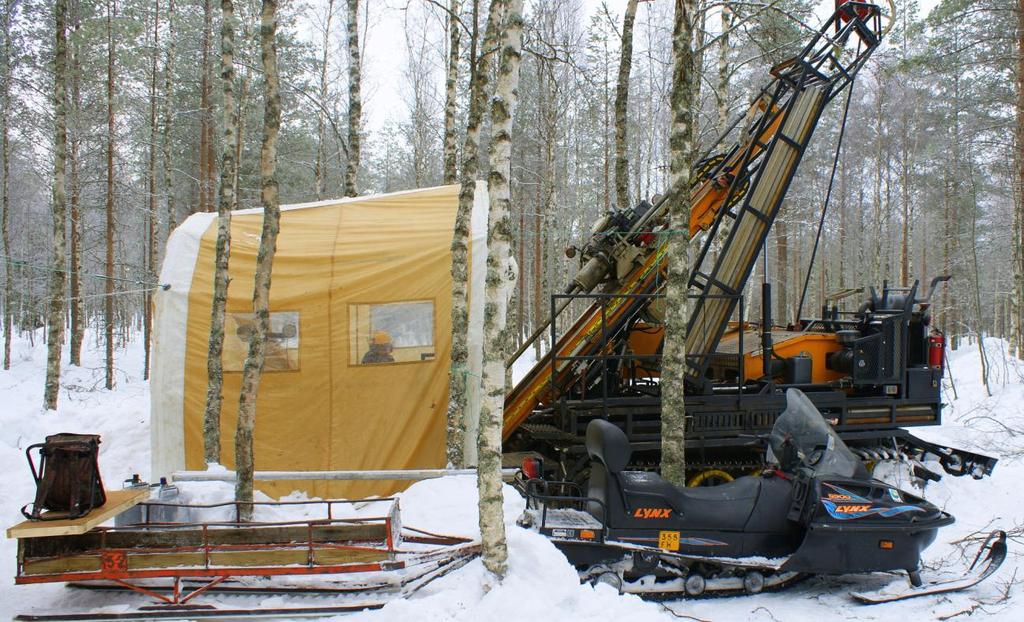

8 4 Kuva 3. Kairaus käynnissä Kaustisen Rapasaarilla. Figure 3. Drilling at Rapasaaret, Kaustinen. 2.5 Kemialliset analyysit Kemiallisia analyysejä tehtiin moreeninäytteistä 746 kpl ja kairausnäytteistä kaikkiaan 80 kpl. Kaikki analyysit tehtiin Labtium Oy:n laboratoriossa. Linjamuotoisen moreeniaineiston näytteet olivat valmiiksi fraktioituna Kuopion varastossa, joten näytteet tarvitsi vain kuivattaa (menetelmä 10/Labtium) ja jauhattaa karkaistussa hiiliteräsastiassa (menetelmä 40). Jauhatuksen jälkeen 0.2 g:n alinäytteestä tehtiin natriumperoksidisulate ja normaali monialkuaineanalyysi ICP-AES-tekniikalla (720P). Hoikkanevan uudet moreeninäytteet analysoitiin muuten samoin, mutta jauhatusta edelsi hienomurskaus (Cr-teräsleuat, men. 31). Malmianalyysit Rapasaarten kairausnäytteistä tehtiin kivilajirajat huomioiden yleensä n. 1-2 m:n pituisista sydänpuolikkaista murskaamalla näyte ensin mangaaniteräsleuoin (menetelmä 31) ja sitten jauhamalla hiiliteräsjauhinastiassa (40). Alinäytteestä (0.2 g) tehtiin ensin natriumperoksidisulate ja sen jälkeen monialkuainemääritys sekä ICP-AES- (720P) että ICP-MS-tekniikalla (720M). Kairansydämistä tehtiin myös kokokivianalyysit, joissa osa edellisessä kohdassa murskattua ainesta jauhettiin volframikarbidijauhimella (43). Monialkuainemääritys tehtiin XRF-menetelmällä briketistä (175X). Kemiallisten analyysien tulokset ovat raportin Liittyy -aineistossa.

9 5 3 TUTKIMUSTULOKSET 3.1 Lohkare-etsintä Lohkare-etsintää tehtiin koko KaLi-hankkeen toiminta-alueella pääosin kesän 2010 aikana ja joitakin tarkistuksia vielä seuraavana kesänä. Lohkareista ei tehty kemiallisia analyysejä, vaan havainnoissa arvioitiin silmämääräisesti spodumeenin keskimääräinen määrä. Kuvassa 4 on karttakuva havaintojen sijainnista ja liitteessä 3 havaintoluettelo. Kuva 4. Spodumeenilohkareiden sijainti (punaiset kolmiot) KaLi-hankkeen tutkimusalueella. Figure 4. Location of spodumene boulders (red triangles) in the study area of the KaLi-project. Ylivoimaisesti eniten lohkareita löytyi Päiväneva-Heikinkangas-Hoikkaneva -alueelta, mistä oli myös aikaisemmin löydetty runsaasti lohkareviitteitä. Päivänevan itäpuolisen lohkareikon lähtöpaikka on jo tiedossa, sillä Rapasaarten kairauksessa tavoitettiin lohkareiden kaltaista spodumeenipegmatiittia. Sen sijaan Jylhän kylän itäpuoliset ja Vintturin luoteispuoliset lohkareviuhkat ovat vielä selvittämättä. Lohkareet saattavat olla lähtöisin Emmesin alueelta, mutta lähtöpaikkoja sopisi myös lähemmäksi viitteitä. Samaten Köyhäjoen N-puolisten lohkareiden eteen olisi pitänyt tehdä vielä töitä, mutta kärkilohkareen luoteispuolella maasto muuttui huonoksi lohkareetsijöille. Olisi tarvittu moreeninäytteenottoa tutkimusten jatkamiseksi, mutta tämän hankkeen puitteissa työ ei ollut mahdollista. Joskus lohkareet olivat puhtaasti yhtä kivilajia, pegmatiittia, mutta varsinkin Päivänevan eteläpuolisella alueella oli lohkareita, joissa pegmatiitin lisäksi esiintyi kiilleliusketta ja/tai plagioklaasiporfyriittiä (ks. kuvat 5-10).

10 Kivilajien kontakti saattoi olla lohkareissa hyvin polveileva, joten kairanreikien leikkauskulmatiedoilla voi olla vain viitteellinen merkitys, koska leikkauskohdasta riippuen kontaktin suunta voi runsaastikin vaihdella. Toki leveämpien juonien suunta pysynee samana reiästä toiseen. Pegmatiitti on syöttänyt kapeita apofyysejä liuskeiden puolelle ja joskus kontaktissa esiintyy kapea kvartsirikas sauma, mutta varsinaista jäähtymisreunusta ei yleensä ole. Joissakin tapauksissa pegmatiitin reunassa on hienorakeisempi spodumeeniköyhä vyöhyke. Usein lohkareissa on havaittavissa spodumeeniliistakkeiden vallitseva suuntaus, lähes kohtisuoraan (60-70 astetta) kontaktiin nähden (ks. kuva 7). 6 Kuva 5. Kookas spodumeenipegmatiittilohkare (MMP$ ) Rytirämeen maastossa. X= , Y= Figure 5. Spodumene pegmatite boulder (MMP$ ) in the Rytiräme area. X= , Y=

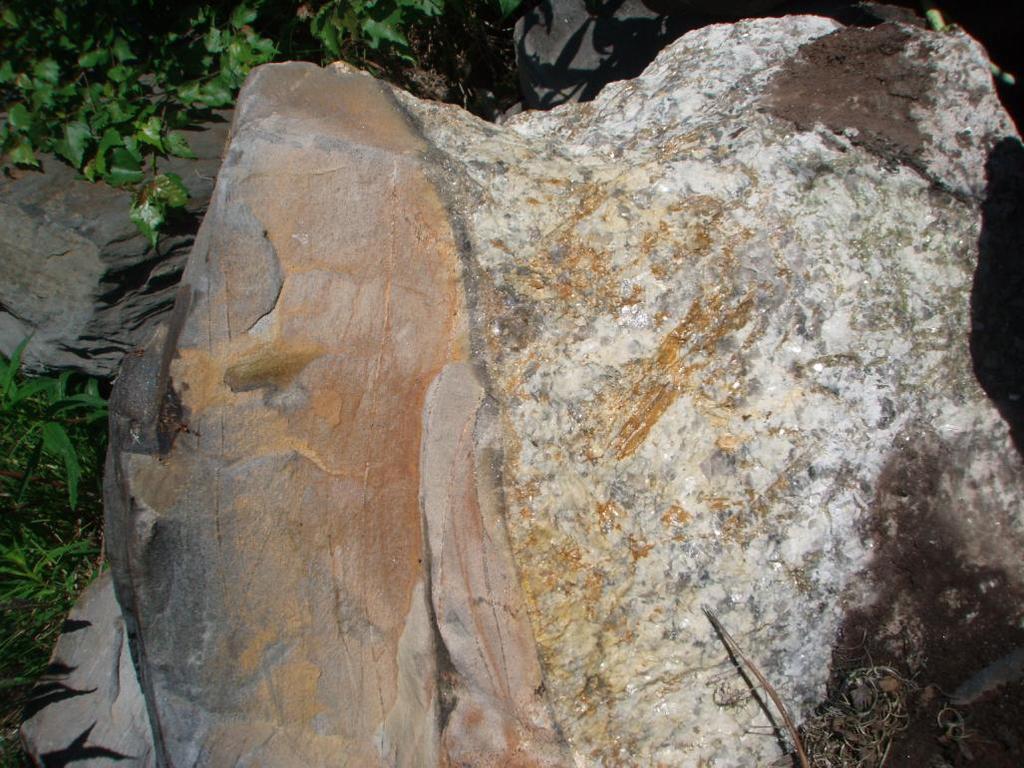

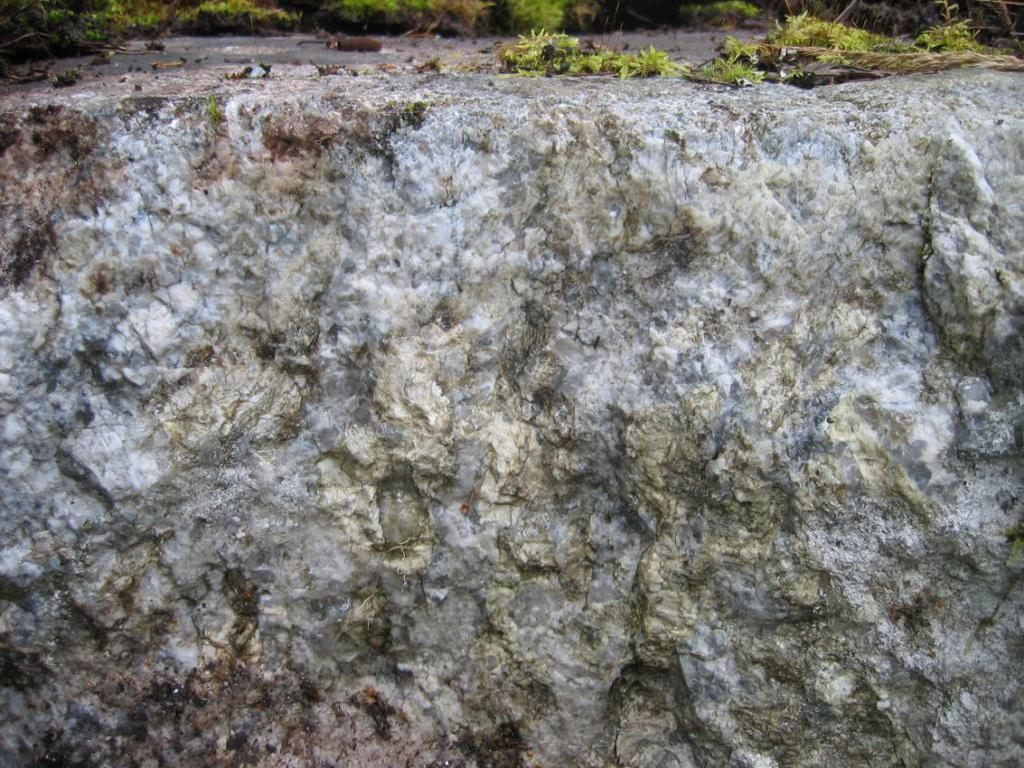

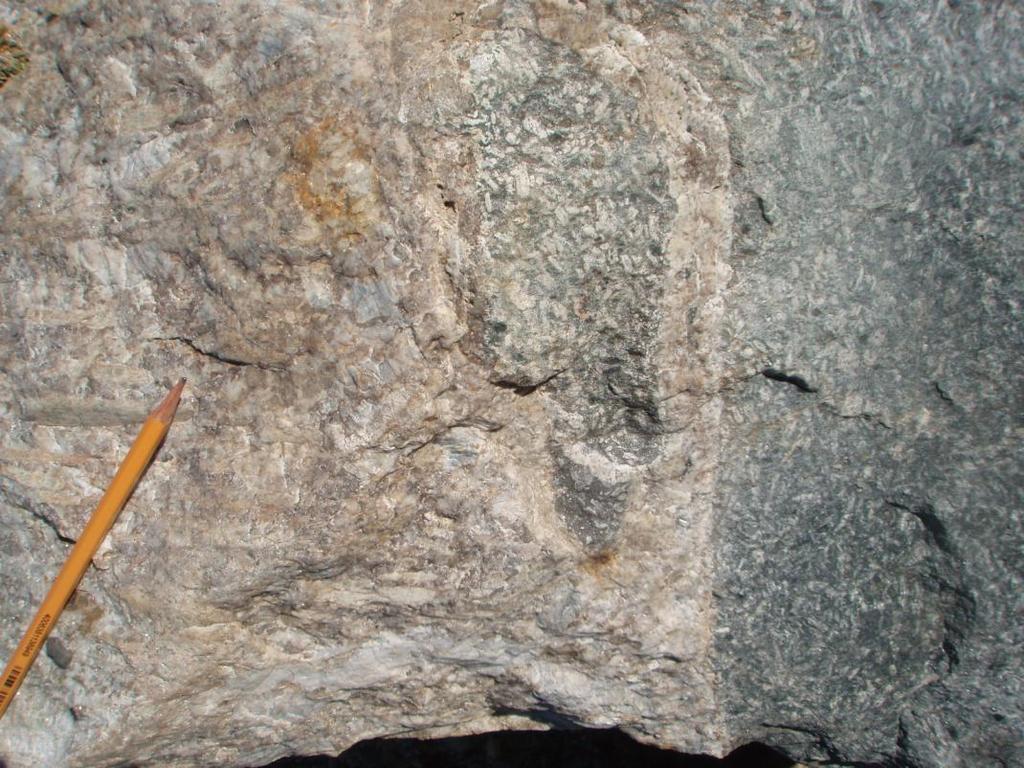

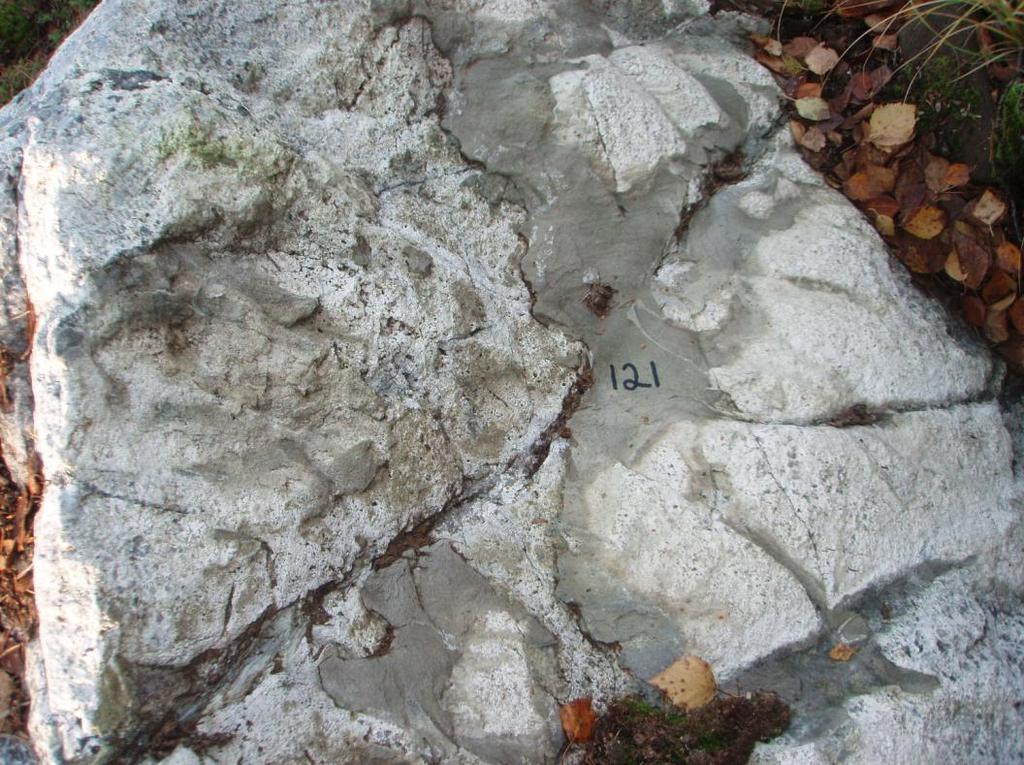

11 7 Kuva 6. Spodumeenipegmatiittilohkare (KRK ) Pitkäveden alueella. X= , Y= Vihertävänharmaat prismat ovat spodumeenia. Figure 6. Spodumene pegmatite boulder (KRK ) in the Pitkävesi area. X= , Y= Spodumene occur as greenish grey prisms. Kuva 7. Kiilleliuskeen ja pegmatiitin kontakti lohkareessa MMP$ Huomaa spodumeenin suuntaus. X= , Y= Figure 7. Contact of mica schist and pegmatite in the boulder MMP$ Note the orientation of spodumene. X= , Y=

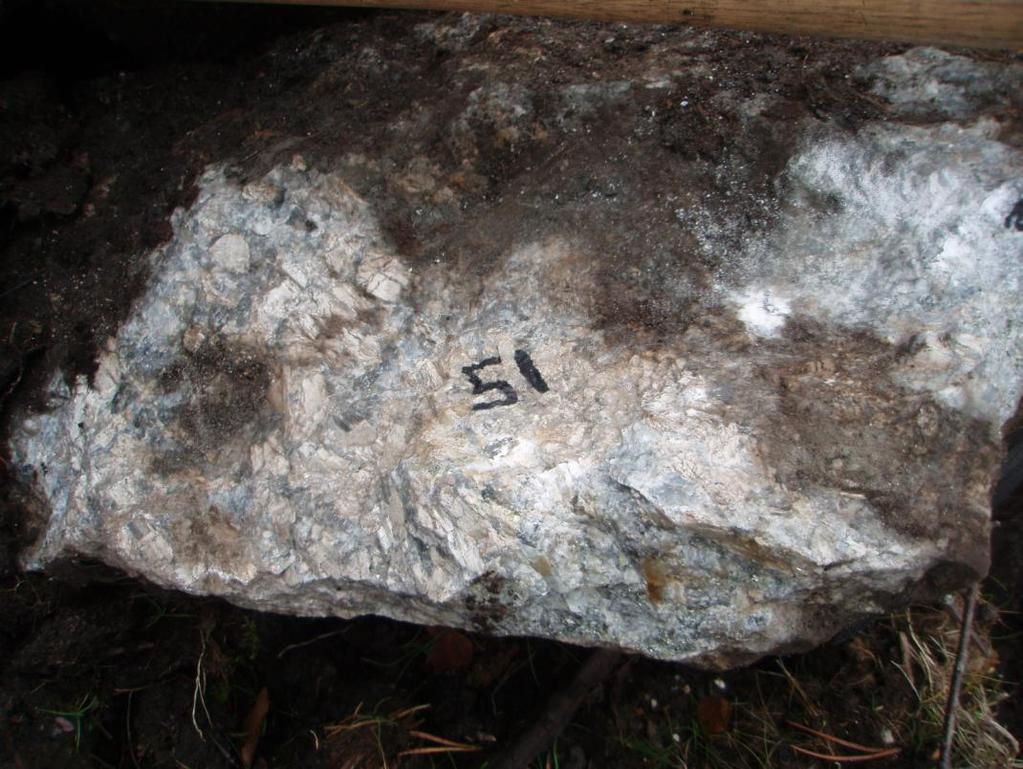

12 8 Kuva 8. Plagioklaasiporfyriitin ja pegmatiitin kontakti (MMP$ ). X= , Y= Figure 8. Contact of plagioclase porphyrite and pegmatite (MMP$ ). X= , Y= Kuva 9. Runsaasti (n. 30 %) spodumeenia sisältävä lohkare (MMP$ ) Hoikkanevan alueelta. X= , Y= Figure 9. About 30 % spodumene containing boulder (MMP$ ) in the Hoikkaneva area. X= , Y=

13 9 Kuva 10. Pegmatiitti breksioi kiilleliusketta lohkareessa MMP$ X= , Y= Figure 10. Mica schist brecciated by pegmatite (MMP$ ). X= , Y= Moreenitutkimukset Tutkimusalueella tehtiin vanhan, 1970-luvulla kerätyn moreeniaineiston uudelleenanalysointia Päivänevan ympäristön tietyiltä profiileilta. Kaikkiaan 546 pisteen analyysitulokset ovat kartan muodossa kuvassa 11. Kuten kuvasta 11 nähdään, Päivänevan SE-puolinen alue erottuu hyvin korostuneesti anomaalisena alueena sekä lohkareiden että moreenin Li-pitoisuuden perusteella. Jo tästä tuloksesta voitiin päätellä, että vanhaa linjamuotoista moreeniaineistoa voitiin käyttää hyväksi alueellisessa Lipotentiaalikartoituksessa. Kohteellisessa kartoituksessa tämä materiaali ei riitä, koska linjamuotoisella näytteenotolla ei ole pyritty kallion pintaan. Näytteet, joissa on kohonneita Lipitoisuuksia, ovat pääosin dm syvyydeltä. Päivänevan alueen lisäksi aineistossa erottuvat Ali-Kolan ja Outoveden N-puolinen Li-kriittisyys sekä hieman epämääräiset kohonneen litiumpitoisuuden alueet Ullavan kirkonkylän länsipuolella. Nämäkään anomaliat eivät ole yksittäisiä pisteitä, vaan useamman pisteen ryppäitä. Näiden testianalysointien jälkeen tehtiin GTK:ssa päätös erillisestä rahoituksesta laajemman alueellisen moreenitutkimuksen tekemiseksi testattua menetelmää käyttäen. Tutkimus toteutetaan vuosien 2011 ja 2012 aikana ja työt raportoidaan erikseen. Hankkeen toimesta tehtiin Hoikkanevan lohkaretihentymän alueelle kohdentava moreeninäytteenotto. Jokaisessa pisteessä (155) pyrittiin pääsemään kallioon asti, mutta jäätikkökuljetuksen suuntaisessa profiilissa otettiin näyte myös ylempää (20-30 dm) moreenista. Tuloskartat ovat kuvissa

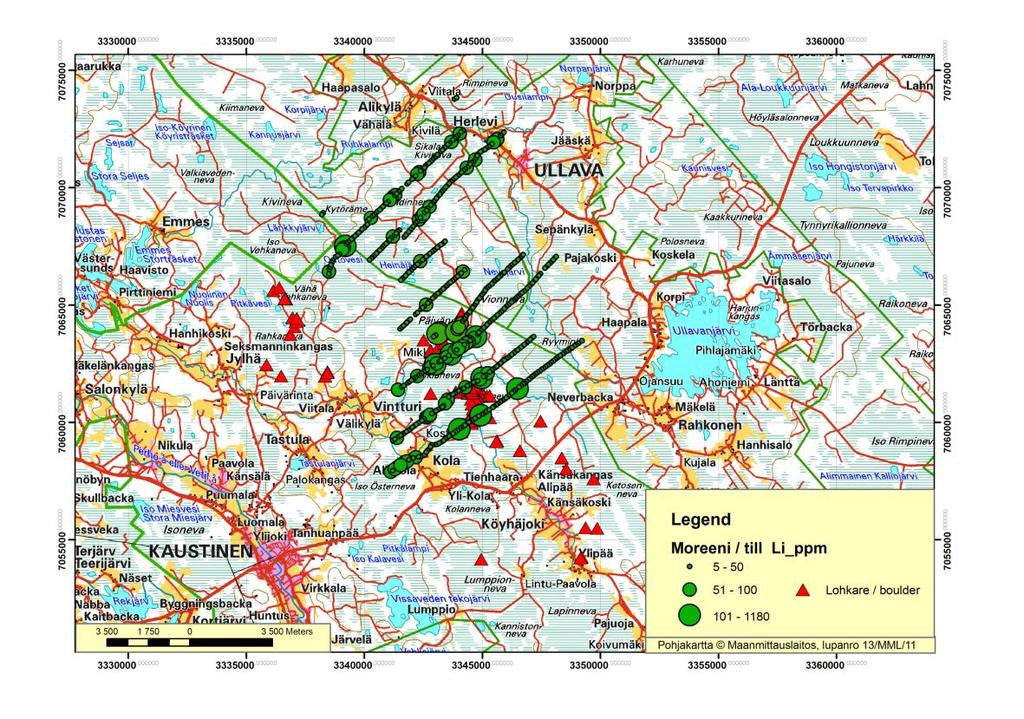

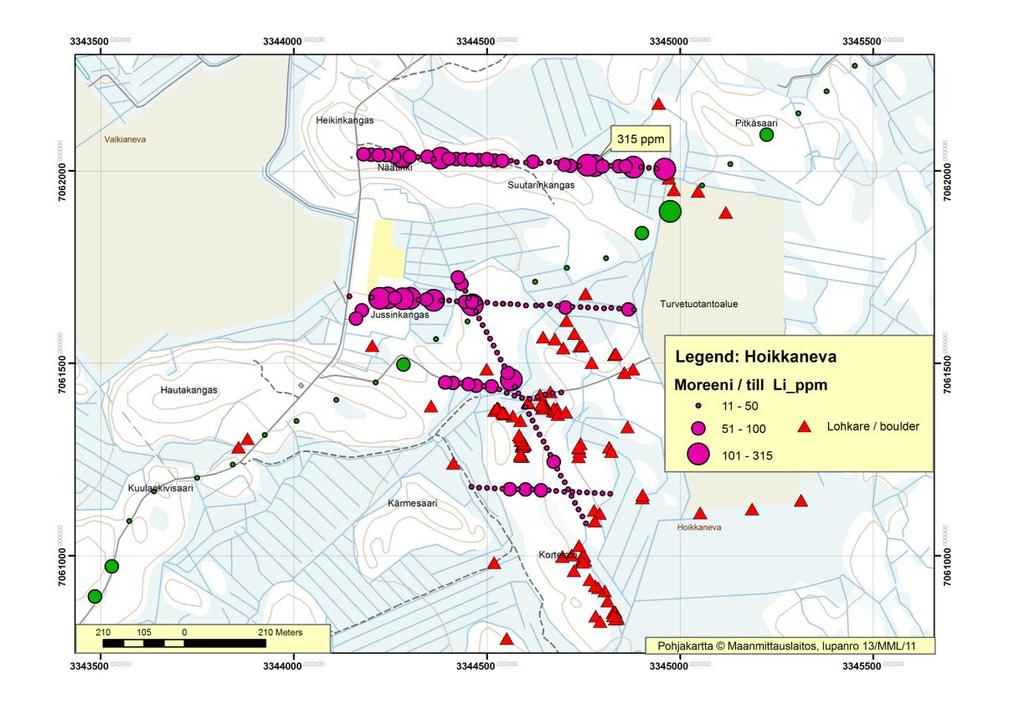

14 10 Kuva 11. Vanhan moreeniaineiston analyysitulokset Päivänevan ympäristöstä. Kartassa myös Li-lohkareet. Figure 11. Result map of reassays for old till samples in the Päiväneva area also with Li-boulders. Kuva 12. Pintamoreenin (20 30 dm) Li-pitoisuudet Hoikkanevan alueella. Vihreät moreenipisteet ja lohkareet kuten kuvassa 11. Figure 12. Li content of upper till samples (20 30 dm) in the Hoikkaneva area. Green till points and boulders are like in figure 11.

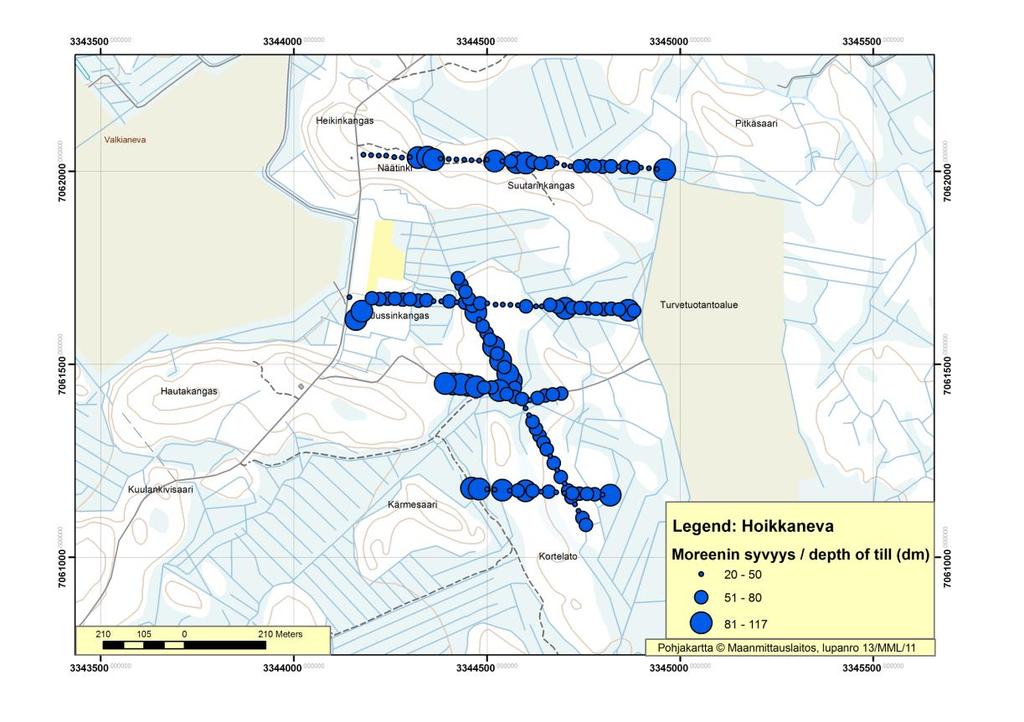

15 11 Kuva 13. Kallionpintamoreenin Li-pitoisuudet Hoikkanevan alueella. Muut symbolit kuten kuvassa 11. Figure 13. Li content of bottom till samples in the Hoikkaneva area. Other symbols like in figure 11. Kuva 14. Moreeninäytteiden syvyydet Hoikkanevan alueella. Figure 14. Depth of till samples in the Hoikkaneva area.

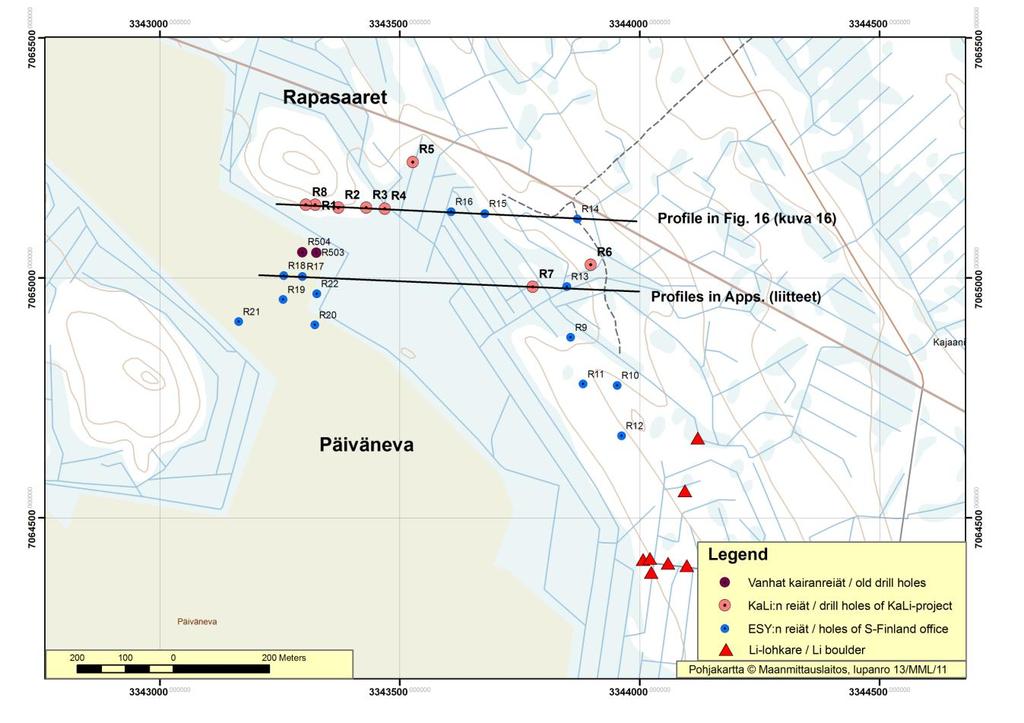

16 Kuvien tuloskartoista ja analyysiaineistosta voidaan tehdä seuraavia päätelmiä: - kuljetuksen suuntaisella linjalla ylemmän moreenin Li-pitoisuudet ovat korkeampia - Jussinkankaalla ja Suutarinkankaalla ovat aineiston korkeimmat Li-pitoisuudet - Korkein yksittäinen pitoisuus on 315 ppm, kuitenkin vain 55 dm syvyydellä moreenissa - Li-anomalia näyttäisi siirtyvän oikeaoppisesti syvemmälle luoteeseen mentäessä, samaten ilmeisesti spodumeenipitoisten pintalohkareiden määrä vähenee - Tämän rajatulla alueella tehdyn moreenityön perusteella ei voi varmasti päätellä, onko lohkareiden lähtöpaikka Päivänevan alueelta vai esim. Jussinkankaan- Suutarinkankaan alueelta Rapasaarten kairaustulokset Kuva 15. Kairaukset Rapasaarten alueella. Figure 15. Drillings in the Rapasaaret area. GTK:n varhaisemmissa kairauksissa Päivänevan alueella saatiin rei issä 503 ja 504 litiumpegmatiittilävistykset, jonka seurauksena päätettiin tehostaa kohteen jatkotutkimuksia myös KaLihankkeen voimin. Työssä päätettiin seurata juonen jatkumista pohjoissuuntaan, mutta selvittää myös uusien Päivänevan itäpuolisten viitteiden lähtöpaikkaa.

17 13 Kahdeksasta kairatusta reiästä (R1 R8) viidessä tavoitettiin spodumeenipegmatiittijuoni tai useampi juoni. Paras lävistys KaLi-hankkeen kairaamista rei istä saatiin kohtalaisen pintaan reikään R7, jossa 14 m paksun spodumeenipegmatiitin keskimääräinen Li 2 O-pitoisuus on 1.53 % (ks. taulukko 2). Merkille pantavaa on myös se, että R5:n n. 3 m:n lävistyksessä on yli 3 % Li 2 O- pitoisuus ja tavallista korkeampi Be-pitoisuus. Be-pitoisuuden vaihtelua voitaisiin kenties käyttää apuna konnektoitaessa juonta reiältä tai profiililta toiselle. Pegmatiittijuonien sivukivenä on sekä grauvakkatyyppistä kiilleliusketta että porfyyristä juonikiveä, plagioklaasiporfyriittiä. Kapeita kiillepegmatiittijuonia myös esiintyy. Kuvassa 16 on esitetty yksinkertaistettu profiiliesitys tutkimusalueen N-osasta ja liitteissä 1 ja 2 tarkemmat kuvat eteläisemmältä profiililta. Yksityiskohtaiset tiedot ja tulkinnat esitetään myöhemmin GTK:n raportissa 42/2011 (Janne Kuusela) ja varantoarvio raportissa 41/2011 (Esko Koistinen). Taulukko 2. Parhaat lävistykset KaLi-hankkeen kairauksissa. Table 2. The best intersections in drillings of KaLi-project. Tunnus / ID From (m) To (m) Pituus / length (m) Li 2 O (%) Be (ppm) R R R R R R R Kuva 16. Yksinkertainen profiiliesitys (kuva 15) N-osan Li-pegmatiittilävistyksistä. Kuva Esko Koistinen, GTK. Figure 16. Simple figure of the northern drilling profile in fig. 15 with Li-pegmatite intersections made by Esko Koistinen, GTK.

18 14 4 TUTKIMUSAINEISTON TALLENTAMINEN JA SUOSITUKSET JATKO- TOIMENPITEIKSI Kairansydämet on varastoitu GTK:n Lopen arkistoon ja tämä raportti on arkistoitu Espoon päätearkistoon. Tämä raportti toimitetaan myös KaLi-hankkeen loppuraportin liitteenä hankkeen rahoittajalle sekä muille kohderyhmille. Kairaushavainnot sekä analyysidata on talletettu GTK:n aineisto-tietokantaan (GTY). Aineistoa voidaan muokata käyttäjän tarvitsemaan muotoon. Raportin Liittyy-aineisto on omana hakemistonaan tietokannassa. Kuten jo aikaisemmin todettiin, hankkeen kuluessa huomattiin, että vanhaa linjamuotoista moreeniaineistoa kannattaa analysoida uudelleen alueellisen potentiaaliarvion pohjaksi. Työ on GTK:n voimin parhaillaan menossa koko tunnetun Li-provinssin alueella. Työ antanee uusia indikaatioita Li-kriittisiksi kohteiksi. Rapasaarten kairauksilla löydettiin uusia spodumeenipegmatiittijuonistoja, joita on syytä vielä tutkia tarkemmin. Itäosan juonisto on suhteellisen hyvin arvioitavissa, mutta länsiosan juoniston asento ja jatkuvuus ovat vielä hyvin epävarmoja Päivänevan alueella. Olavi Kontoniemi Geologi, projektipäällikkö/kali-hanke

19 LIITTEET APPENDICES Liite 1. Eteläinen poikkileikkaus Rapasaarten esiintymän itäosasta (ks. kuva 15). Kuva Esko Koistinen. App. 1. Southern cross section of the Rapasaaret occurrence, E-part (figure 15). Figure by Esko Koistinen. Liite 2. Eteläinen poikkileikkaus Rapasaarten esiintymän länsiosasta (ks. kuva 15). Kuva Esko Koistinen. App. 2. Southern cross section of the Rapasaaret occurrence, W-part (figure 15). Figure by Esko Koistinen. Liite 3. Lohkarehavainnot vuosina App. 3. Boulder observations in LIITTYY RELATED MATERIAL 1. Havainnot tietokannassa - Kalevi Karttunen: KRK Mikko Pelkkala: MMP$ , , ; MMP$ , 27, Jukka Kaunismäki: JK$ ; JK$ , Pekka Karimerto: PJK$ ; PJK$ Kairanreikätiedot tietokannassa - Reikätunnukset Q R1 R8 3. Analyysitiedot - Linjamuotoiset moreenianalyysit: Labtium-tilaukset , Hoikkanevan moreenianalyysit: Labtium-tilaukset ja Kairansydänanalyysit: Labtium-tilaus Muut GTK:n raportit koskien Rapasaarten esiintymää - 41/2011, Esko Koistinen - 42/2011, Janne Kuusela
