TP5 MIKROPROSESSORIPOHJAINEN ROBOTTIMODEEMILLA VARUSTETTU HÄLYTYSJÄRJESTELMÄ ASENNUSOHJE. Versio nro: 3.0 Päivitetty: Syyskuu 2000

Transkriptio

1 TP5 MIKROPROSESSORIPOHJAINEN ROBOTTIMODEEMILLA VARUSTETTU HÄLYTYSJÄRJESTELMÄ ASENNUSOHJE Versio nro: 3.0 Päivitetty: Syyskuu 2000 Kieli: Suomi Ohjelmistoversio: 2.0

2

3 SISÄLLYSLUETTELO 1. TUOTEKUVAUS JOHDANTO YLEISTÄ Kotelo Tehonsyöttö Laajennusmoduuli (lisävaruste) LEDit VALVONTAKYTKENNÄT HÄLYTYSJÄRJESTELMÄN OHJELMOINTI KOODIT MUUTA TOIMINNOT HÄLYTYSSILMUKAT SILMUKOIDEN KYTKENNÄT Kytkentätyypit Silmukkatyypit Hälytysjaksot Hälytyskoskettimet MONITOIMISILMUKAN OMINAISUUDET Avainliitäntä Kosketin/painikeohjaukset LÄHDÖT KOODIT Asentajakoodi (oletuskoodi 54321) Käyttäjäkoodit HÄLYTYSJÄRJESTELMÄN KYTKEMINEN Järjestelmän tila Kytkeminen käyttölaitteesta Pikakytkeminen (jos sallittu) Kytkeminen ON/OFF-avaimella (jos sallittu) Kytkeminen elektronisella avaimella (jos moduuli TP5KEY kytketty) HÄLYTYSJÄRJESTELMÄN POISKYTKEMINEN Poiskytkeminen koodilla Poiskytkeminen ON/OFF-avaimella Poiskytkeminen elektronisella avaimella Poiskytkeminen ryöstön yhteydessä HÄLYTYKSET JA MUU SIGNALOINTI Silmukkahälytys Suojaushälytys Hälytys virtakatkosta SISÄLLYSLUETTELO Sivu I

4 2.8.4 Hälytys alhaisesta akkujännitteestä Hälytys puhelinlinja- ja modeemikatkosta Käyttölaitteen tilan ilmaisu Ryöstöhälytys KOESOITTO JA MUU SIGNALOINTI Koesoitto Tapahtumamuistin tarkastus AVAIMEN LUKULAITTEEN LED-ILMAISUT HÄLYTYSTEN SIIRTO Siirtokäytäntö KOODIN PALAUTUS LAITTEISTO A LINEAARINEN TEHONSYÖTTÖ Suojaus Verkkoliitäntä Liitäntä muuntajan ensiöpuolelle Liitäntä muuntajan toisiopuolelle KESKUSYKSIKKÖKORTTI Suojaus Liittimet Akkuliitäntä Tulot ja lähdöt SARJALIITTIMEN RS485 LIITÄNTÄ Käyttölaitteiden liitäntä Avainmoduulin TP5KEY liitäntä (lisävaruste) Laajennusmoduulin ESP8-OC tai ESP32-OC liitäntä (lisävaruste) PC:n liitäntä paikallisohjelmointia varten KÄYTTÖLAITTEEN LEDit Etukansi Elektroniikkakortti Kansisuojien asennus Kannen kiinnitys AVAINMODUULI TP5KEY Yhden lukulaitteen liitäntä Neljän lukulaitteen liitäntä LED-ilmaisut Kansisuoja PUHEVIESTIMODUULI (LISÄVARUSTE) Viestien tallentaminen Viestien kuunteleminen LAAJENNUSMODUULIT (LISÄVARUSTE) loogista lähtöä sisältävä laajennusmoduuli (ESP8-OC) loogista lähtöä sisältävä laajennusmoduuli (ESP32-OC) Sivu II SISÄLLYSLUETTELO

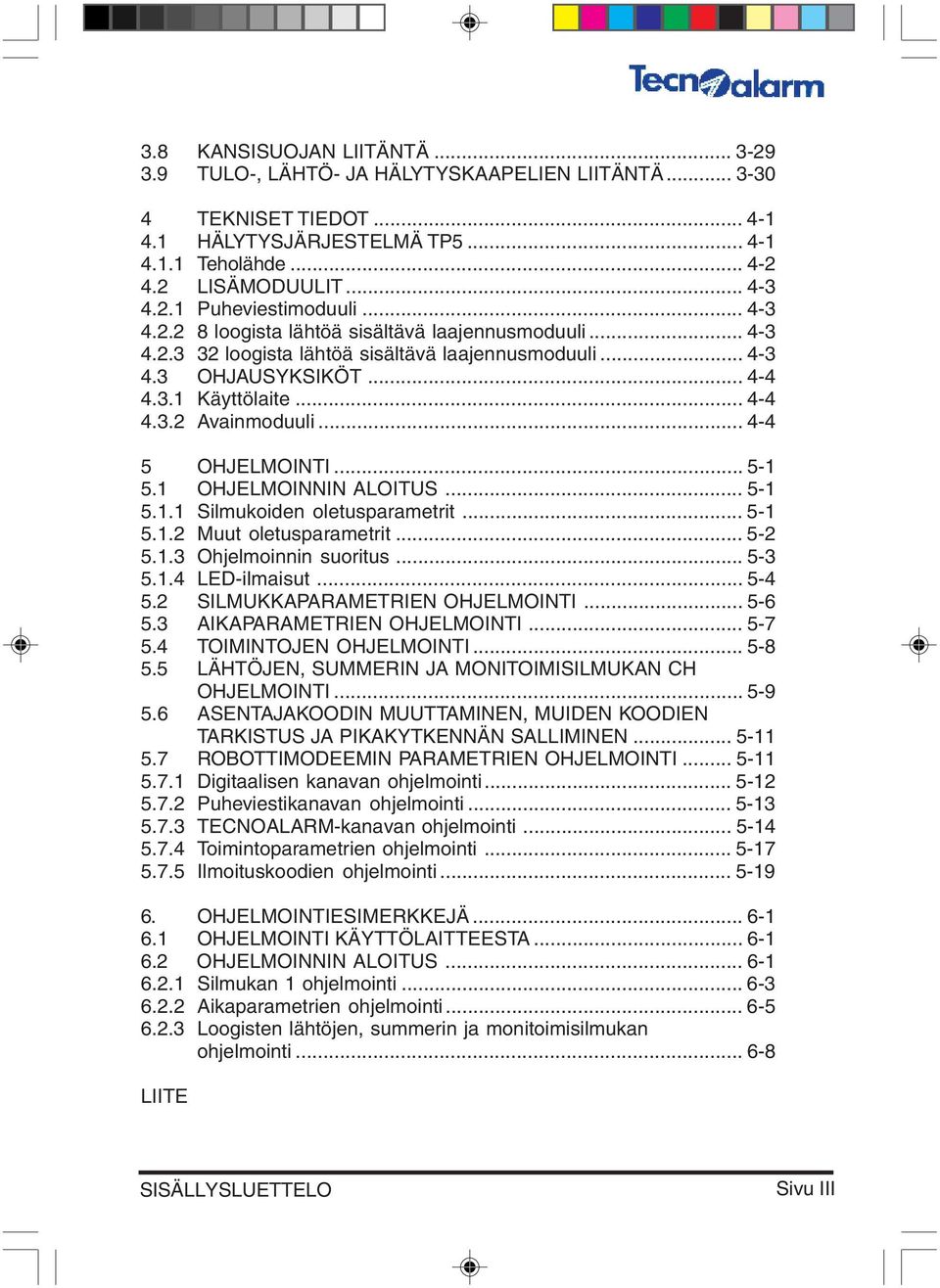

5 3.8 KANSISUOJAN LIITÄNTÄ TULO-, LÄHTÖ- JA HÄLYTYSKAAPELIEN LIITÄNTÄ TEKNISET TIEDOT HÄLYTYSJÄRJESTELMÄ TP Teholähde LISÄMODUULIT Puheviestimoduuli loogista lähtöä sisältävä laajennusmoduuli loogista lähtöä sisältävä laajennusmoduuli OHJAUSYKSIKÖT Käyttölaite Avainmoduuli OHJELMOINTI OHJELMOINNIN ALOITUS Silmukoiden oletusparametrit Muut oletusparametrit Ohjelmoinnin suoritus LED-ilmaisut SILMUKKAPARAMETRIEN OHJELMOINTI AIKAPARAMETRIEN OHJELMOINTI TOIMINTOJEN OHJELMOINTI LÄHTÖJEN, SUMMERIN JA MONITOIMISILMUKAN CH OHJELMOINTI ASENTAJAKOODIN MUUTTAMINEN, MUIDEN KOODIEN TARKISTUS JA PIKAKYTKENNÄN SALLIMINEN ROBOTTIMODEEMIN PARAMETRIEN OHJELMOINTI Digitaalisen kanavan ohjelmointi Puheviestikanavan ohjelmointi TECNOALARM-kanavan ohjelmointi Toimintoparametrien ohjelmointi Ilmoituskoodien ohjelmointi OHJELMOINTIESIMERKKEJÄ OHJELMOINTI KÄYTTÖLAITTEESTA OHJELMOINNIN ALOITUS Silmukan 1 ohjelmointi Aikaparametrien ohjelmointi Loogisten lähtöjen, summerin ja monitoimisilmukan ohjelmointi LIITE SISÄLLYSLUETTELO Sivu III

6 Sivu IV SISÄLLYSLUETTELO

7 1. TUOTEKUVAUS 1.1 JOHDANTO TP5 on mikroprosessoripohjainen viidellä itsenäisellä silmukalla varustettu hälytysjärjestelmä, joka on varustettu robottimodeemilla hälytysten siirtoon digitaalisesti ja/tai puheviestien muodossa puhelinlinjan välityksellä. Robottimodeemin digitaaliseen osaan voidaan ohjelmoida kaksi puhelinnumeroa erilaisten digitaalisten viestien lähettämistä varten. Modeemin puheviestiosaan voidaan ohjelmoida kolme puhelinnumeroa 20 sekuntia kestävien puheviestien lähettämistä varten (lisävarusteena saatavan puheviestimoduulin TP MSG välityksellä). Modeemin TECNOALARM-osaan voidaan ohjelmoida vastaussoittonumero hälytysjärjestelmän ja TECNOALARM-puhelinpalvelukeskuksen välistä puhelinyhteyttä varten. Hälytysjärjestelmässä on: 5 itsenäistä hälytyssilmukkaa 1 ohjelmoitava monitoimisilmukka 1 monitoiminen robottimodeemi hälytysten lähettämiseen digitaalisesti ja/tai puheviestien muodossa 1 RS485-sarjaliitäntä enintään neljän käyttölaitteen liittämiseksi järjestelmään (sekä järjestelmän laajennusta varten lähtömoduuli ESP8-OC tai ESP32-OC) 2 lähtöä sisällä ja ulkona olevalle (omavoimaiselle tai erillisen teholähteen vaativalle) sireenille 1 ohjelmoitava looginen lähtö OUT1 1 ohjelmoitava looginen lähtö OUT2 1.2 YLEISTÄ KOTELO Metallikotelo (koko 310 x 255 x 75 mm), jossa on tila 12 V, 7 Ah akulle. Kotelo on suojattu asiattomalta avaamiselta kansisuojalla, joka on kytketty keskusyksikkökortissa olevaan suojaushälytysliittimeen TEHONSYÖTTÖ Järjestelmä on varustettu maks. 1,1 A lineaarisella teholähteellä. Muuntaja on asennettu eri alustalle. Verkkoliitäntä on suojattu sulakkeella. Järjestelmä valvoo jatkuvasti syöttöjännitettä ja hälyttää: verkkokatkossa akkujännitteen alittaessa sallitun arvon TP5 - Tuotekuvaus Sivu 1-1

8 Verkkojännitteen katketessa akkujännite kytkeytyy akun säästämiseksi pois automaattisesti, jos jännite alittaa 10,2 V LAAJENNUS (LISÄVARUSTE) Laajennusmoduuli, jossa 8 loogista avokollektorilähtöä (ESP8-OC) tai Laajennusmoduuli, jossa 32 loogista avokollektorilähtöä (ESP32-OC) LEDit Järjestelmään voidaan RS485-sarjaliitännän kautta kytkeä 4 käyttölaitetta. Jokaisessa niissä on 5 silmukka-lediä, 1 suojaus-led ja 5 LEDiä järjestelmän tilan ilmaisemiseksi VALVONTAKYTKENNÄT Järjestelmä voidaan kytketä täysvalvontaan (kaikki 5 silmukkaa) tai osavalvontaan (vain asentajan ohjelmoimat silmukat) HÄLYTYSJÄRJESTELMÄN OHJELMOINTI Asentaja voi ohjelmoida/monitoroida hälytysjärjestelmää seuraavilla tavoilla: Paikan päällä antamalla asentajakoodi järjestelmään kytketystä käyttölaitteesta Paikan päällä PC:stä, johon on asennettu RS485-RS232 -sarjaliitäntä ja TECNOALARM -ohjelmointiohjelma sekä tarvittava kaapeli Puhelinlinjan välityksellä käyttäen TECNOALARM-puhelinpalvelukeskukseen yhdistettyä TECNOMODEM -digitaalivastaanotinta. Kauko-ohjelmointia varten pääkäyttäjän tulee ohjelmoida sallituksi järjestelmän ja puhelinpalvelukeskuksen välinen digitaalinen yhteys KOODIT Asentajakoodi Asentajakoodi (oletuskoodi 54321) mahdollistaa: hälytysjärjestelmän parametrien ohjelmoinnin hälytysjärjestelmän kauko-ohjelmoinnin puhelimitse puhelinpalvelukeskuksesta. TÄRKEÄÄ Annettaessa asentajakoodi suojaushälytys on estetty (huoltokytkentä). Pääkäyttäjän koodi Pääkäyttäjän koodin (oletuskoodi 12345) avulla hälytysjärjestelmän omistaja voi: Muuttaa käyttäjäkoodeja 2, 3, 4 ja etäkäyttäjän koodia Sivu 1-2 Tuotekuvaus - TP5

9 Kytkeä täys- tai osavalvonta Kytkeä hälytysjärjestelmä pois Käyttäjäkoodit (ei oletuskoodeja) Käyttäjäkoodit 2, 3 ja 4 mahdollistavat vain täys- tai osavalvonnan kytkemisen päälle/pois. Etäkäyttäjän koodi (ei oletuskoodia) Mahdollistaa seuraavien komentojen siirron puhelimitse: Täys- tai osavalvonnan kytkeminen Hälytysjärjestelmän poiskytkeminen (jos pääkäyttäjä on sallinut sen ohjelmoimalla) Etäkomentojen suoritus (jos pääkäyttäjä on sallinut sen ohjelmoimalla) Digitaalisen yhteyden salliminen hälytysjärjestelmästä puhelinpalvelukeskukseen (20 minuutin ajaksi) Ilmaisimien (RDV) digitaalinen monitorointi. TÄRKEÄÄ Jos näppäimiä painetaan 32 kertaa antamatta oikeaa koodia, käyttölaitteet lukittuvat ja summerit soivat n. 2 minuuttia MUUTA YHTEYS PUHELINPALVELUKESKUKSEEN Hälytysjärjestelmä TP5 voidaan kytkeä hälytysvastaanottimeen, esim. TECNOALARM-puhelinpalvelukeskukseen KELLO/KALENTERI Kello/kalenteri voidaan ohjelmoida vain PC:stä, johon on asennettu TECNOALARMohjelmointiohjelma tai puhelinpalveluohjelma TAPAHTUMAMUISTI Hälytysjärjestelmä on varustettu haihtumattomalla tapahtumamuistilla, johon mahtuu kerralla 80 tapahtumaa. Tapahtumia ei voida poistaa muistista PUHELINVASTAAJA Hälytysjärjestelmässä on puhelinvastaaja, joka mahdollistaa järjestelmän tilan tarkistuksen puhelimitse. TP5 - Tuotekuvaus Sivu 1-3

10 Sivu 1-4 Tuotekuvaus - TP5

11 2. TOIMINNOT 2.1 HÄLYTYSSILMUKAT Hälytyssilmukoiden tyypit ja ohjelmointimahdollisuudet ovat seuraavat: Järjestelmään voidaan ohjelmoida toisistaan riippumatta 5 murtohälytyssilmukkaa (Z1 Z5), jotka voivat olla: Viivästämättömiä silmukoita Viivästettyjä silmukoita (Sisään)tuloreitti Teknisiä silmukoita (aina päällekytkettyjä, myös valmiustilassa) Jokainen silmukka voidaan ohjelmoida: OFF (ohitetuksi) NC (normaalisti suljetuksi) EOL (päätevastussilmukaksi) DEOL (kaksoispäätevastussilmukaksi, jolloin hälytykset ja sabotointi voidaan erottaa oikosuluista) EOL-tyyppiseen monitoimisilmukkaan (CH) voidaan ohjelmoida seuraavat toiminnot: Avainsilmukka täys- tai osavalvonnan kytkemiseksi avaimella Kansisuoja Poistumisviiveen lopetus Ryöstöhälytys Liitinmoduuli hälytysjärjestelmän koteloon tehtäviä suojakytkentöjä varten. 2.2 SILMUKOIDEN KYTKENNÄT KYTKENTÄTYYPIT Jokainen silmukkaliitäntä voidaan ohjelmoida normaalisti suljetuksi silmukaksi (NC), päätevastussilmukaksi (EOL) tai kaksoispäätevastussilmukaksi (DEOL): Normaalisti suljettu silmukka (NC) NC-silmukoiden nimellisresistanssi on valmiustilassa 0 Ω. Hälytyksessä silmukat ovat auki. Valmiustila = Ω Hälytys = yli 1900 Ω Silmukka Hälytyskosketin TP5 - Toiminnot Sivu 2-1

12 Päätevastussilmukka (EOL) Päätevastussilmukan nimellisresistanssi on valmiustilassa 2700 Ω. Hälytyksessä resistanssi on ääretön. Valmiustila = Ω (nimellisarvo 2700 Ω) Hälytystila = alle 1900 Ω tai yli 3500 Ω Kaksoispäätevastussilmukka (DEOL) Kaksoispäätevastussilmukan nimellisresistanssi on valmiustilassa 2700 Ω. Hälytystyyppi määräytyy mitatun resistanssin mukaan. Oikosulku = Ω Valmiustila = Ω (nimellisarvo 2700 Ω) Hälytys = Ω (nimellisarvo 5400 Ω) Silmukan suojaushälytys = yli 7000 Ω Silmukka Silmukka Hälytyskosketin Hälytyskosketin Kansisuoja Suojaushälytys Hälytyskosketin SILMUKKATYYPIT Jokainen silmukka voidaan ohjelmoida seuraavan tyyppisiksi: Viivästämätön silmukka (DIR) Viivästämättömät silmukat tulevat päälle heti kytkemisen jälkeen. Sisääntulotai poistumisviivettä ei oteta huomioon. Viivästetty silmukka (DLY) Viivästetyt silmukat tulevat päälle kytkemisen ja ohjelmoidun poistumisviiveen jälkeen. Sisäinen silmukka (INT) Sisäinen silmukka on yhdistetty silmukka, jonka aktivoituminen vaatii hälytysjärjestelmän päälläolon. Se on viivästämätön silmukka, joka toimii viivästettynä jonkin toisen viivästetyn silmukan esihälyttäessä (poistumisviiveen aikana se toimii kuten viivästetty silmukka). Jos yksi viivästetyistä silmukoista avautuu, sisäinen silmukka muuttuu viivästetyksi silmukaksi sisääntuloviiveen ajaksi. Tekninen silmukka (TEC) Tekninen silmukka on aina päällä (myös silloin kun hälytysjärjestelmä on pois päältä). Tästä on hyötyä tulipalon, kaasun tai suojaushälytysten havaitsemiseksi. Lähtö OUT1 voidaan ohjelmoida lähdöksi HÄLYTYSJAKSOT Silmukkahälytyksille voidaan ohjelmoida hälytysjaksojen määrä (1, 4, 8 tai 16). Sivu 2-2 Toiminnot - TP5

13 2.2.4 HÄLYTYSKOSKETTIMET Silmukoiden kytkentään voidaan käyttää seuraavantyyppisiä hälytyskoskettimia: Kytkentä Hälytys aktivoituu, jos silmukan hälytyskoskettimen aukioloaika ylittää seuraavat valittavissa olevat viiveet: 100 ms 400 ms 1 s 2 s Pulssinlaskenta (hälytyskoskettimet) Hälytyskoskettimen avautumisten/sulkeutumisten (pulssien) määrä minuutissa lasketaan. Hälytys aktivoituu, jos pulssien määrä on sama tai suurempi kuin valittu viive. Se voi olla: 2 pulssia 4 pulssia 8 pulssia 16 pulssia Inertiahälytin (erittäin herkkä, herkkä, vähän herkkä, ei herkkä) Doppler-hälytin (erittäin herkkä, herkkä, vähän herkkä, ei herkkä) TÄRKEÄÄ Hälytysjärjestelmä toimitetaan 400 ms:n viiveellä. 2.3 MONITOIMISILMUKAN OMINAISUUDET Päätevastustyyppiseen monitoimisilmukkaan (nimellisresistanssi 2700 Ω) voidaan ohjelmoida useita toimintoja AVAINSILMUKKA ON/OFF-avaimen liittämiseksi (ks. sivu 3-8). Täysvalvonnan kytkeminen (kaikki silmukat) Poiskytkentä KOSKETIN/PAINIKEOHJAUKSET Monitoimisilmukkaan voidaan kytkeä seuraavat normaalisti kiinni olevat (NC) painike- tai kosketinohjaukset: Kansisuoja Koskettimen avautuminen aktivoi suojaushälytyksen (LED T), hälytysviestin siirron ja sireenit. TP5 - Toiminnot Sivu 2-3

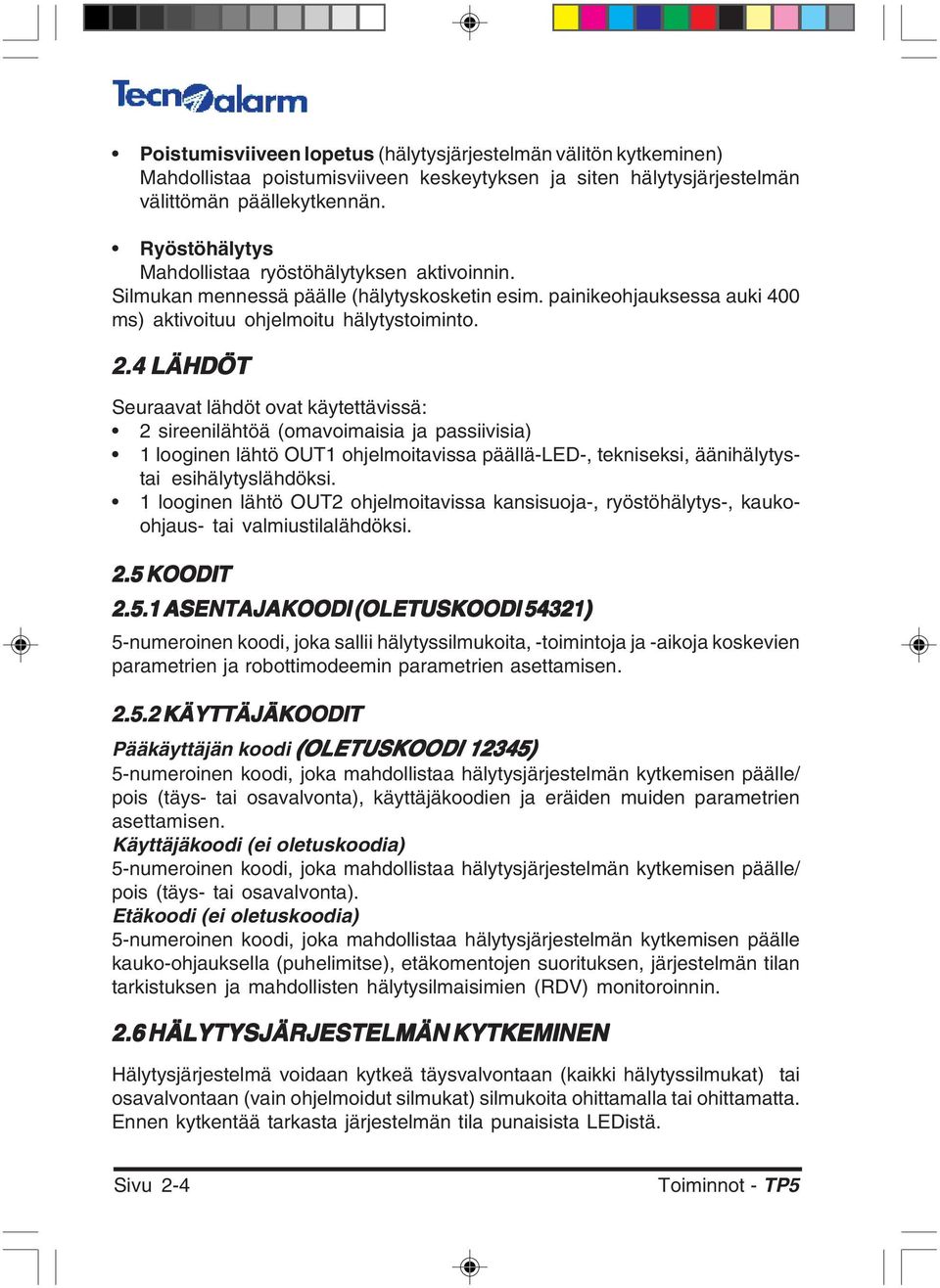

14 Poistumisviiveen lopetus (hälytysjärjestelmän välitön kytkeminen) Mahdollistaa poistumisviiveen keskeytyksen ja siten hälytysjärjestelmän välittömän päällekytkennän. Ryöstöhälytys Mahdollistaa ryöstöhälytyksen aktivoinnin. Silmukan mennessä päälle (hälytyskosketin esim. painikeohjauksessa auki 400 ms) aktivoituu ohjelmoitu hälytystoiminto. 2.4 LÄHDÖT Seuraavat lähdöt ovat käytettävissä: 2 sireenilähtöä (omavoimaisia ja passiivisia) 1 looginen lähtö OUT1 ohjelmoitavissa päällä-led-, tekniseksi, äänihälytystai esihälytyslähdöksi. 1 looginen lähtö OUT2 ohjelmoitavissa kansisuoja-, ryöstöhälytys-, kaukoohjaus- tai valmiustilalähdöksi. 2.5 KOODIT ASENTAJAKOODI (OLETUSKOODI 54321) 5-numeroinen koodi, joka sallii hälytyssilmukoita, -toimintoja ja -aikoja koskevien parametrien ja robottimodeemin parametrien asettamisen KÄYTTÄJÄKOODIT Pääkäyttäjän koodi (OLETUSKOODI 12345) 5-numeroinen koodi, joka mahdollistaa hälytysjärjestelmän kytkemisen päälle/ pois (täys- tai osavalvonta), käyttäjäkoodien ja eräiden muiden parametrien asettamisen. Käyttäjäkoodi (ei oletuskoodia) 5-numeroinen koodi, joka mahdollistaa hälytysjärjestelmän kytkemisen päälle/ pois (täys- tai osavalvonta). Etäkoodi (ei oletuskoodia) 5-numeroinen koodi, joka mahdollistaa hälytysjärjestelmän kytkemisen päälle kauko-ohjauksella (puhelimitse), etäkomentojen suorituksen, järjestelmän tilan tarkistuksen ja mahdollisten hälytysilmaisimien (RDV) monitoroinnin. 2.6 HÄLYTYSJÄRJESTELMÄN KYTKEMINEN Hälytysjärjestelmä voidaan kytkeä täysvalvontaan (kaikki hälytyssilmukat) tai osavalvontaan (vain ohjelmoidut silmukat) silmukoita ohittamalla tai ohittamatta. Ennen kytkentää tarkasta järjestelmän tila punaisista LEDistä. Sivu 2-4 Toiminnot - TP5

15 2.6.1 JÄRJESTELMÄN TILA Hälytysjärjestelmä valmiustilassa LED ei pala = silmukka OK LED vilkkuu (nopeasti) = silmukka auki LED palaa = hälytysmuisti (sammuu seuraavan kerran kytkettäessä) Hälytysjärjestelmä kytkettynä LED ei pala = silmukka OK LED vilkkuu (hitaasti) = silmukka hälyttää Hälytysjärjestelmä voidaan kytkeä päälle ohittamalla avoimet silmukat seuraavalla tavalla. Silmukka- LEDit Verkko (AC) LED Päällä- LED Kansisuoja- LED Akku- LED Puhelinlinja- LED Järjestelmän tila- LED KYTKEMINEN KÄYTTÖLAITTEESTA Syötä voimassa oleva koodi, esim. pääkäyttäjän koodi (oletuskoodi 12345): Päällä-LED Keltainen päällä-led palaa 3 sekuntia koodin syöttämisen jälkeen (järjestelmän tilan tarkistusta varten), minkä jälkeen se vilkkuu nopeasti 10 sekuntia (silmukan ohitusaika). Silmukan ohitusaikana voidaan osavalvonta kytkeä päälle, ohittaa avoimet viivästämättömät silmukat ja ohittaa omatoimisesti silmukoita. TÄRKEÄÄ Jos jonkin silmukan LED vilkkuu silmukan ohitusaikana, vastaava viivästämätön silmukka on auki. Se on ohitettava tai järjestelmä kytkettävä toiminnasta, muuten seurauksena on hälytyksen laukeaminen. Hälytysjärjestelmää ei voida kytkeä päälle, jos suojaushälytys on lauennut tai hälytys alhaisesta akkujännitteestä tai akun toimintahäiriöstä on aktiivinen. Silmukan ohitusajan kuluttua päällä-led jatkaa vilkkumista, kunnes ohjelmoitu poistumisviive on kulunut, ja jää palamaan jatkuvasti (jos viivästettyjä silmukoita ei ole, päällä-led jää palamaan välittömästi). Hälytysjärjestelmä on nyt kytketty päälle. Osavalvonnan kytkeminen Silmukan ohitusaikana (10 s) paina: * TP5 - Toiminnot Sivu 2-5

16 Silmukan ohitusajan kuluttua päällä-led jatkaa vilkkumista, kunnes ohjelmoitu poistumisviive on kulunut, ja jää sen jälkeen vilkkumaan hitaasti. Osavalvonta on nyt kytketty päälle. Silmukoiden ohittaminen Avointen viivästämättömien silmukoiden ohittamiseksi silmukan ohitusajan kuluessa paina: # Huomaa, että ohitus mitätöityy heti, kun järjestelmä on palannut valmiustilaan. Voit ohittaa silmukoita omatoimisesti syöttämällä silmukan numeron ja painamalla #, esim: 1 # Ohitus mitätöityy heti, kun järjestelmä on palannut valmiustilaan. TÄRKEÄÄ Jos päällä-led sammuu silmukan ohitusaikana, suojaushälytys on lauennut. Hälytysjärjestelmää ei voida kytkeä päälle PIKAKYTKENTÄ (JOS SALLITTU) Pikakytkentä suoritetaan ilman koodia, jos toiminto on sallittu (ks. kohta käyttäjäkoodien ohjelmointi ). Hälytysjärjestelmän kytkemiseksi paina: # 3 Silmukan ohitusaikana osavalvonta voidaan sen jälkeen kytkeä päälle painamalla: * TÄRKEÄÄ Pikapoiskytkentä ei ole mahdollista. Hälytysjärjestelmä voidaan kytkeä pois ainoastaan käyttölaitteesta antamalla voimassa oleva koodi KYTKEMINEN ON/OFF-AVAIMELLA (JOS SALLITTU) Hälytysjärjestelmä voidaan kytkeä päälle monitoimisilmukkaan (CH) liitetyn koskettimen kautta ON/OFF-avaimella. Asentajan tulee ohjelmoida CH-silmukka mahdollistamaan täys- ja osavalvonnan kytkeminen. Tätä varten asentajan on: Kytkettävä kosketin liitäntään CH (ks. sivu 3-8) Ohjelmoitava lähtö OUT1 päälläolon LED-ilmaisulle (ks. ohjelmointi ) Kytkettävä avaimen vieressä oleva päällä-led Sallittava täysvalvonnan kytkentä avaimella (ks. ohjelmointi ) Järjestelmän kytkemiseksi avain on käännettävä asennosta OFF asentoon ON. Jos avain on asennossa ON, järjestelmä kytketään päälle kääntämällä avain ensin OFF ja sen jälkeen takaisin ON. Sivu 2-6 Toiminnot - TP5

17 Käännä avain asentoon ON. Päällä-LED vilkkuu poistumisviiveen ajan ja sen kuluttua jää palamaan jatkuvasti merkiksi päälläolosta. Jos silmukoita on auki, järjestelmä ei kytkeydy päälle eikä päällä-led pala. Osavalvonnan kytkeminen Ei sallittu. TÄRKEÄÄ Päällekytkeminen ON/OFF-avaimella on mahdollista vain kaikkien silmukoiden ollessa valmiustilassa (ei avoimia silmukoita). Avoimia silmukoita ei voida ohittaa. Hälytysjärjestelmää ei voida kytkeä päälle, jos kansisuojahälytys on lauennut tai hälytys alhaisesta akkujännitteestä tai akun toimintahäiriöstä on aktiivinen KYTKEMINEN ELEKTRONISELLA AVAIMELLA (JOS MODUULI TP5KEY ON KYTKETTY) Kytkemällä moduuli TP5KEY sarjaliitännän RS485 kautta järjestelmään, hälytysjärjestelmää voidaan käyttää KÄYTTÄJÄAVAIMELLA tai PÄÄKÄYTTÄJÄN AVAI- MELLA. Elektroniset KÄYTTÄJÄAVAIMET ja PÄÄKÄYTTÄJÄN AVAIMET mahdollistavat yli erilaisen koodin käytön. KÄYTTÄJÄAVAIMEN koodi ohjelmoidaan dip-kytkimellä, kun taas PÄÄKÄYTTÄJÄN AVAIMEN koodi on ainutkertainen ja muuttumaton. Näiden avainten avulla järjestelmä voidaan kytkeä päälle/pois täysvalvontaan (kaikki silmukat) tai osavalvontaan (asentajan osavalvontaan ohjelmoimat silmukat). TÄRKEÄÄ Hälytysjärjestelmää ei voida kytkeä avaimen avulla, jos: kansisuojahälytys on aktiivinen akkujännite on alhainen tai akussa on toimintahäiriö ja tästä on saatu hälytys. Kummassakaan tapauksessa (LEDin OCG vilkkuessa) hälytysjärjestelmää ei voida kytkeä avaimella. Jos LED OCG vilkkuu nopeasti, hälytysjärjestelmässä on aktiivinen hälytys. Selvitä ja poista hälytyksen syy ennen avaimen käyttöä, muutoin seurauksena on hälytyksen laukeaminen. Hälytysjärjestelmä (täysvalvonta) kytketään päälle seuraavasti: > Aseta ohjelmoitu avain lukulaitteeseen Täysvalvonnan punainen LED vilkkuu n. 10 sekuntia ja, jos järjestelmässä on ainoastaan viivästämättömiä silmukoita, jää palamaan jatkuvasti sen merkiksi, että täysvalvonta on päällä. Jos järjestelmässä on viivästettyjä silmukoita, LED TP5 - Toiminnot Sivu 2-7

18 jatkaa vilkkumista, kunnes poistumisviive on kulunut, ja jää sitten palamaan jatkuvasti sen merkiksi, että täysvalvonta on päällä. > Poista avain lukulaitteesta Mahdollisen poistumisviiveen umpeuduttua täysvalvonnan punainen LED jää palamaan. > Osavalvonnan päälle kytkeminen Osavalvonta kytketään päälle asettamalla ohjelmoitu avain lukulaitteeseen, poistamalla avain ja asettamalla se 10 s kuluessa uudestaan lukulaitteeseen keltaisen osavalvonnan LEDin vilkkuessa: > Aseta avain lukulaitteeseen Täysvalvonnan punainen LED vilkkuu. > Poista avain lukulaitteesta LED 3 EI KÄYTETÄ LED 4 KELTAINEN OCG LED 2 KELTAINEN OSAVALVONTA LED 1 PUNAINEN TÄYSVALVONTA Täysvalvonnan punainen LED sammuu ja osavalvonnan keltainen LED vilkkuu. > Aseta avain lukulaitteeseen Osavalvonnan keltainen LED vilkkuu n. 10 sekuntia ja, jos järjestelmässä on ainoastaan viivästämättömiä silmukoita, jää palamaan jatkuvasti sen merkiksi, että osavalvonta on päällä. Jos järjestelmässä on viivästettyjä silmukoita, LED jatkaa vilkkumista, kunnes poistumisviive on kulunut, ja jää sitten palamaan jatkuvasti sen merkiksi, että osavalvonta on päällä. > Poista avain lukulaitteesta Mahdollisen poistumisviiveen umpeuduttua osavalvonnan keltainen LED jää palamaan. TÄRKEÄÄ Lukulaitteen kotelossa olevien LEDien suojaamiseksi lukulaite suositellaan asennettavaksi kansisuojatun kotelon sisään. Silmukoiden ohittaminen Jos silmukoita on auki (LED OCG vilkkuu nopeasti), hälytysjärjestelmä voidaan kytkeä päälle ohittamalla avoimet silmukat: > Aseta avain lukulaitteeseen Täys- tai osavalvonnan LED (riippuen ohjelmoinnista) alkaa vilkkua. Viivästämättömät silmukat ohitetaan n. 10 s kuluttua (päällä-ledin vilkkumisen loputtua). Jos jokin viivästämätön silmukka on tänä aikana auki, lukulaitteessa oleva keltainen LED OCG alkaa vilkkua. Avointen viivästämättömien silmukoiden ohittamiseksi aseta avain lukulaitteeseen ja jätä se paikalleen, kunnes LED OCG sammuu. > Poista avain lukulaitteesta Poistumisviiveen kuluttua täys- tai osavalvonnan LED jää palamaan merkiksi hälytysjärjestelmän päälläolosta. Sivu 2-8 Toiminnot - TP5

19 TÄRKEÄÄ Viivästettyjä silmukoita ei voida ohittaa avaimella. 2.7 HÄLYTYSJÄRJESTELMÄN POISKYTKEMINEN POISKYTKEMINEN KOODILLA Hälytysjärjestelmän poiskytkemiseksi anna voimassa oleva koodi, esim: Päällä-LED sammuu ja mahdolliset hälytykset (sireenit) katkaistaan. Robottimodeemi lähettää eteenpäin aktiiviset hälytykset ja katkaisee hälytysten siirron, lukuun ottamatta puheviestejä, jotka katkaistaan välittömästi. Havaittuja hälytyksiä osoittavat silmukka-ledit jäävät kuitenkin palamaan (hälytykset säilyvät hälytysmuistissa). TÄRKEÄÄ Jos hälytysjärjestelmää poiskytkettäessä on tarpeen kulkea viivästetyn silmukan kautta, koodi on annettava ohjelmoidun sisääntuloviiveen aikana POISKYTKEMINEN ON/OFF-AVAIMELLA Hälytysjärjestelmän poiskytkemiseksi käännä avain OFF-asentoon (ks. kohta kytkeminen ON/OFF-avaimella. Päällä-LED sammuu ja mahdolliset hälytykset (sireenit) katkaistaan. Robottimodeemi lähettää eteenpäin aktiiviset hälytykset ja sen jälkeen katkaisee hälytysten siirron, lukuun ottamatta puheviestejä, jotka katkaistaan heti kun järjestelmä kytketään pois päältä POISKYTKEMINEN ELEKTRONISELLA AVAIMELLA Jos järjestelmään on liitetty TP5KEY -moduli, järjestelmä voidaan kytkeä päälle/ pois avaimen lukulaitteeseen asetettavalla elektronisella KÄYTTÄJÄ- TAI PÄÄ- KÄYTTÄJÄN AVAIMELLA. Kytkettäessä järjestelmä pois täys- tai osavalvonnan LED sammuu. Samalla mahdolliset hälytykset katkaistaan ja sireenit lakkaavat soimasta. Robottimodeemi lähettää eteenpäin aktiiviset hälytykset ja sen jälkeen katkaisee hälytysten siirron, lukuun ottamatta puheviestejä, jotka katkaistaan heti kun järjestelmä kytketään pois päältä. TP5 - Toiminnot Sivu 2-9

20 2.7.4 POISKYTKEMINEN RYÖSTÖN YHTEYDESSÄ Ryöstön sattuessa voidaan käyttölaitteesta antaa hiljainen hälytys näppäilemällä ryöstökoodi, joka saadaan vähentämällä hyväksyttävän koodin viimeistä numeroa yhdellä. Valitse käypä koodi, esim. pääkäyttäjän koodi (oletus 12345) ja vähennä viimeistä numeroa yhdellä: Tällöin robottimodeemi ja ryöstöhälytyslähtö (ohjelmoinnin mukaisesti) aktivoituvat (ks. ohjelmointi ). 2.8 HÄLYTYKSET JA MUU SIGNALOINTI Hälytysjärjestelmä valvoo jatkuvasti hälytyssilmukoita, kansisuojakytkentöjä, akkujännitettä, virransyöttöä, puhelinlinjaa, järjestelmän tilaa (valmiustila/päällä) ja käyttölaitteiden tilaa. Ohjelmoinnista riippuen, hälytyksen tai suojauksen toimiessa sireenit ja/tai summeri soi sekä loogiset lähdöt ja robottimodeemi aktivoituvat. Silmukka- ja suojaushälytykset ilmaistaan käyttölaitteiden punaisilla LEDeillä. Hälytysjärjestelmä päällä LED vilkkuu (nopeasti) = hälytys aktiivinen LED ei pala = ei hälytyksiä Hälytysjärjestelmä valmiustilassa LED palaa = hälytysmuisti LED ei pala = ei hälytyksiä LED vilkkuu = silmukka auki/suojaushälytys SILMUKKAHÄLYTYS Silmukkahälytyksen havaitsemiseksi hälytysjärjestelmän tulee olla päällä ja kyseisen silmukan kytkettynä. Hälytyssilmukat voivat olla viivästettyjä tai viivästämättömiä ja hälytykset katkaistaan automaattisesti ohjelmoitujen hälytysjaksojen jälkeen. Hälytysjakson ajaksi voidaan ohjelmoida 30 s, 60 s, 2 min tai 3 min. punainen silmukan LED vilkkuu hälytysjakson ajan sireenit (rakennuksen ulko- ja sisäpuolella) soivat hälytysjakson ajan käyttölaitteiden summerit (jos ohjelmoitu) soivat hälytysjakson ajan robottimodeemi kytkeytyy päälle Silmukoiden LEDit (punaiset) laajennusmoduulin ESP8-OC tai ESP32-OC (lisävaruste) vastaava lähtö aktivoituu tapahtuma tallennetaan tapahtumamuistiin päivämäärineen ja kellonaikoineen Sivu 2-10 Toiminnot - TP5

21 TEKNINEN HÄLYTYS (24H) Tekninen hälytys on välitön teknisen liitännän kautta aktivoitava hälytys, joka on valvottuna 24 tuntia vuorokaudessa. Sillä on samat ominaisuudet kuin silmukkahälytyksellä. Tällöin hälytysjärjestelmä toimii seuraavasti: looginen lähtö OUT2 (jos ohjelmoitu - ks. ohjelmointi ) aktivoituu 10 s ajaksi tai jatkuvasti päälle, jos hälytys jatkuu punainen silmukan LED vilkkuu hälytysjakson ajan ohjelmoidut lähdöt aktivoituvat SISÄÄNTULOVIIVE/ESIHÄLYTYS Esihälytys liittyy aina viivästettyihin silmukoihin ja annetaan ääni/valomerkin (summeri/vilkkuvalo) muodossa sisääntuloviiveen aikana. Tällöin hälytysjärjestelmä toimii seuraavasti (riippuen ohjelmoinnista): käyttölaitteiden summerit soivat sisääntuloviiveen ajan (ks. ohjelmointi ) looginen lähtö OUT1 on aktiivinen sisääntuloviiveen ajan (ks. ohjelmointi ) punainen silmukan LED vilkkuu esihälytyksen ajan laajennusmoduulin ESP32-OC (lisävaruste) vastaava lähtö aktivoituu Esihälytyslähtö aktivoituu, jos viivästetty silmukka avautuu ja katkaistaan, jos varsinainen hälytys annetaan tai hälytysjärjestelmä kytketään pois päältä SAMANAIKAISET HÄLYTYKSET Jos poikkeama havaitaan samanaikaisesti jommassakummassa kahdesta silmukasta, hälytysjärjestelmä kytkee ajastimen 15 minuutin ajaksi tilanteen selvittämiseksi. Poikkeaman havainneen silmukan ilmaisimen toiminta on estetty 6 s ajan. Jos 6 s kuluttua ja 15 minuutin kuluessa havaitaan toinen poikkeama samassa silmukassa, annetaan hälytys (kaksoispulssi). Jos 15 minuutin kuluessa havaitaan toinen poikkeama toisessa silmukassa, annetaan hälytys välittömästi. Tällöin hälytysjärjestelmä toimii seuraavasti: sireenit (rakennuksen ulko- ja sisäpuolella) soivat hälytysjakson ajan hälyttävään silmukkaan liittyvä punainen LED vilkkuu hälytysjakson ajan robottimodeemi kytkeytyy päälle SUOJAUSHÄLYTYS Kansisuojaushälytys on jatkuvasti, myös hälytysjärjestelmän valmiustilassa ollessa, valvottuna oleva hälytys, joka laukaistaan välittömästi, jos: jos järjestelmän koteloon kajotaan niin, että kansisuojakytkin avautuu jos käyttölaitteiden tai laajennusmoduulin ESP8-OC tai ESP32- OC koteloon (hälytys saadaan sarjaliitännän RS485 kautta) kajotaan niin, että kansisuojakytkin avautuu Suojaus- LED (punainen) TP5 - Toiminnot Sivu 2-11

22 jos tapahtuu silmukan kansisuojahälytys tai oikosulku kaksoispäätevastuksessa Silmukan kansisuojahälytys (resistanssi ylittää 7000 Ω) Oikosulku (resistanssi alittaa 1900 Ω) Tällöin hälytysjärjestelmä toimii seuraavasti: punainen suojaus-led alkaa vilkkua punainen silmukan LED (jos kyseessä on silmukan kansisuojahälytys) alkaa vilkkua sireenit (rakennuksen ulko- ja sisäpuolella) soivat hälytysjakson ajan robottimodeemi aktivoituu laajennusmoduulin ESP8-OC tai ESP32-OC (lisävaruste) vastaava lähtö aktivoituu tapahtuma tallennetaan tapahtumamuistiin päivämäärineen ja kellonaikoineen. TÄRKEÄÄ Hälytysjärjestelmää ei voida kytkeä päälle kansisuojahälytyksen ollessa aktiivinen (LED vilkkuu). Kansisuojahälytys kytkeytyy pois, kun kaikki kansisuojakytkimet on suljettu: punainen kansisuoja-led palaa (hälytysmuisti) KANSISUOJAHÄLYTYKSEN KUITTAUS Kun hälytyksen syy on poistettu, kansisuojahälytys kuitataan näppäilemällä asentajakoodi, esim : ja poistumalla sen jälkeen näppäimellä: # Punainen kansisuoja-led sammuu HÄLYTYS VIRTAKATKOSTA Virtakatko havaitaan heti, mutta hälytys annetaan viivästettynä (30 tai 60 minuutin tai 2 tai 4 tunnin kuluttua). Virtakatko Virtakatkon sattuessa vihreä LED alkaa vilkkua hitaasti (syöttö akusta) tai sammuu (ei akkujännitettä tai akku tyhjä). Verkkovirta-LED vilkkuu hitaasti (1 kerran sekunnissa) Verkkovirta-LED Jos verkkokatko kestää ohjelmoitua viivettä (30 tai 60 minuuttia tai 2 tai 4 tuntia) kauemmin, hälytysjärjestelmä toimii seuraavasti: (vihreä) verkkovirta-led alkaa vilkkua nopeasti (2 kertaa sekunnissa) robottimodeemi aktivoituu laajennusmoduulin ESP32-OC (lisävaruste) vastaava lähtö aktivoituu tapahtuma tallennetaan tapahtumamuistiin päivämäärineen ja kellonaikoineen. Sivu 2-12 Toiminnot - TP5

23 Verkkojännitteen palaaminen Kun verkkojännite on jälleen sallitussa arvossa, hälytysjärjestelmä toimii seuraavasti: vihreä verkkovirta-led syttyy Jos jännite pysyy vakaana vähintään 2 minuuttia: tapahtuma tallennetaan tapahtumamuistiin päivämäärineen ja kellonaikoineen robottimodeemi välittää tiedon virran palaamisesta laajennusmoduulin ESP32-OC (lisävaruste) lähtö kytkeytyy pois HÄLYTYS ALHAISESTA AKKUJÄNNITTEESTÄ Akkujännite tarkastetaan joka 10. sekunti. Alhainen akkujännite Jos akkujännite laskee 11,5 V:n alapuolelle yli 1 minuutin ajaksi, hälytysjärjestelmä toimii seuraavasti: punainen akku-led alkaa vilkkua hitaasti hälytys alhaisesta akkujännitteestä annetaan robottimodeemin kautta tapahtuma tallennetaan tapahtumamuistiin päivämäärineen ja kellonaikoineen. Ei akkujännitettä/akkuhäiriö Jos akkujännite puuttuu (alittaa 10,2 V) n.1 minuutin ajan, hälytysjärjestelmä toimii seuraavasti: punainen akku-led alkaa vilkkua hitaasti hälytys alhaisesta akkujännitteestä annetaan robottimodeemin kautta tapahtuma tallennetaan tapahtumamuistiin päivämäärineen ja kellonaikoineen. Akkujännitteen palaaminen Kun akkujännite on jälleen sallitussa arvossa (ylittää 12,5 V) ja jännite pysyy vakaana vähintään 1 minuuttia, hälytysjärjestelmä toimii seuraavasti: punainen akku-led syttyy osoittamaan hälytysmuistia robottimodeemi välittää tiedon akkuhälytyksen päättymisestä tapahtuma tallennetaan tapahtumamuistiin päivämäärineen ja kellonaikoineen HÄLYTYS PUHELINLINJA- JA MODEEMIYHTEYSKATKOSTA Puhelinlinja-LEDillä on seuraavat toiminnot: vilkkuu hitaasti = ei valintaääntä vilkkuu nopeasti = linjakatko palaa = yhteys toiminnassa ei pala = modeemi valmiustilassa Hälytysjärjestelmä valvoo jatkuvasti puhelinlinjan tilaa ja valintaääntä soitettaessa. Puhelinlinja-LED syttyy seuraavissa tilanteissa: yhteys poikki yli 20 sekuntia Akku- LED (punainen) Puhelinlinja- LED (punainen) TP5 - Toiminnot Sivu 2-13

24 valintaääni puuttuu Linjakatko Hälytys linjakatkosta annetaan, jos puhelinyhteyttä ei saada 8 minuutin kuluessa. Tällöin hälytysjärjestelmä toimii seuraavasti: tapahtuma tallennetaan tapahtumamuistiin päivämäärineen ja kellonaikoineen puhelinlinja-led vilkkuu nopeasti laajennusmoduulin ESP32-OC (lisävaruste) vastaava lähtö aktivoituu Hälytyksen päätyttyä hälytysjärjestelmä toimii seuraavasti: tapahtuma tallennetaan tapahtumamuistiin päivämäärineen ja kellonaikoineen puhelinlinja-led sammuu 10 s kuluttua laajennusmoduulin ESP32-OC (lisävaruste) lähtö kytkeytyy pois. Puhelinyhteyden ilmaisut Puhelinyhteyden aikana: puhelinlinja-led vilkkuu Puhelinyhteyden päätyttyä: puhelinlinja-led sammuu. TÄRKEÄÄ Kansisuojahälytyksen siirron aikana puhelinlinja-led ei pala KÄYTTÖLAITTEEN TILAN ILMAISU Käyttölaitteen tila-ledillä on seuraavat toiminnot: vilkkuu = käyttölaitteen käyttö estetty (laite toiminnassa tai virheellisen koodin hälytys aktiivinen) ei pala = käyttölaite kunnossa HÄLYTYS VIRHEELLISEN KOODIN KÄYTÖSTÄ Jos näppäimiä painetaan yli 32 kertaa antamatta oikeaa koodia, aktivoituu virheellisen koodin hälytys. tapahtuma tallennetaan tapahtumamuistiin päivämäärineen ja kellonaikoineen käyttölaitteiden summerit soivat 2 minuutin ajan käyttölaitteet ovat pois käytöstä 2 minuutin ajan HÄLYTYS SARJALIITÄNTÄKATKOSTA Jos sarjaliitännässä on katko tai toimintahäiriö, käyttölaitteiden LEDit alkavat vilkkua ja käyttölaitteiden käyttö on estetty RYÖSTÖHÄLYTYS Käyttö- laitteentila- LED (punainen) Ryöstöhälytys on hiljainen hälytys, joka annetaan ilman valo- (LEDit) tai äänimerkkiä. Se voidaan aktivoida: antamalla ryöstökoodi käyttölaitteesta avaimella/painikkeella Sivu 2-14 Toiminnot - TP5

25 AKTIVOINTI KÄYTTÖLAITTEESTA Ryöstöhälytyksen aktivoimiseksi käyttölaitteesta anna ryöstökoodi. Se voi olla esim. pääkäyttäjän koodi (oletuskoodi 12345), jonka viimeistä numeroa vähennetään yhdellä: Jos koodi päättyy nollaan (esim ), ryöstökoodi päättyy tällöin yhdeksikköön (esim ). Annettaessa ryöstökoodi hälytysjärjestelmä ei kytkeydy pois, vaikka kaikki LEDit sammuvat, vaan toimii seuraavasti: tapahtuma tallennetaan tapahtumamuistiin päivämäärineen ja kellonaikoineen robottimodeemi aktivoituu (vain digitaalinen yhteys) looginen lähtö OUT2 aktivoituu 30 s ajaksi tai jatkuvasti päälle, jos hälytys jatkuu (ks. ohjelmointi ) laajennusmoduulin ESP32-OC (lisävaruste) vastaava lähtö aktivoituu RYÖSTÖHÄLYTYKSEN ANTAMINEN PAINIKKEELLA/ KOSKETTIMELLA Ryöstöhälytys voidaan antaa riippumatta hälytysjärjestelmästä haluttuun paikkaan sijoitetulla paniikkipainikkeella (400 ms viive). Ohjelmoi monitoimisilmukka CH luvussa ohjelmointi annettujen ohjeiden mukaisesti. Koskettimen avautuessa CH-liitännässä, hälytysjärjestelmä toimii seuraavasti: tapahtuma tallennetaan tapahtumamuistiin päivämäärineen ja kellonaikoineen. robottimodeemi aktivoituu (vain digitaalinen yhteys) yksikään LED ei pala looginen lähtö OUT2 aktivoituu 30 s ajaksi tai jatkuvasti päälle, jos hälytys jatkuu (ks. ohjelmointi ) laajennusmoduulin ESP32-OC (lisävaruste) vastaava lähtö aktivoituu. 2.9 KOESOITTO JA MUU SIGNALOINTI KOESOITTO Hälytysjärjestelmä voidaan ohjelmoida tekemään soitto (koesoitto) tietyin väliajoin hälytysjärjestelmän toimintakunnon valvomiseksi. Toiminto voidaan ohjelmoida seuraavasti: ei soittoa soitto kerran vuorokaudessa (joka 24. tunti) soitto kerran viikossa (joka 7. päivä) soitto kerran kolmessa viikossa (joka 21. päivä) TÄRKEÄÄ Koesoitto voidaan ohjelmoida vain PC:stä, johon on asennettu TECNOALARM-ohjelmointiohjelma tai puhelinpalveluohjelma. TP5 - Toiminnot Sivu 2-15

26 2.9.2 TAPAHTUMAMUISTIN TARKASTUS Hälytysjärjestelmä välittää tiedon, kun tapahtumamuisti on 80 %:sesti täynnä (64 tapahtuman välein) AVAIMEN LUKULAITTEEN LED-ILMAISUT TÄYSVALVONNAN PÄÄLLE KYTKEMINEN (PUNAINEN LED) LED palaa LED ei pala Päällä Pois OSAVALVONNAN PÄÄLLE KYTKEMINEN (KELTAINEN LED) LED palaa LED ei pala Päällä Pois OCG (KELTAINEN LED) - HÄLYTYSJÄRJESTELMÄ POIS LED vilkkuu hitaasti LED vilkkuu nopeasti LED palaa LED ei pala Hälytys (silmukka, keskuksen kansisuoja, silmukan kansisuojahälytys, väärä avain/koodi) Avoimet silmukat, virtakatko (230 V), alhainen akkujännite Hälytysmuisti (alhainen akkujännite, silmukkahälytys, keskuksen kansisuoja/ silmukan kansisuojahälytys) Järjestelmä kunnossa OCG (KELTAINEN LED) - HÄLYTYSJÄRJESTELMÄ PÄÄLLÄ LED vilkkuu hitaasti LED vilkkuu nopeasti LED palaa LED ei pala Hälytys (silmukka, keskuksen kansisuoja, silmukan kansisuojahälytys, väärä avain/koodi) Silmukan esihälytys Hälytysmuisti (silmukkahälytys, kansisuojahälytys) Järjestelmä kunnossa OCG (KELTAINEN LED) - KOODIEN OHJELMOINTI LED vilkkuu hitaasti LED palaa LED ei pala keskuksen kansisuoja/silmukan Ohjelmointivalmius - aseta avain lukulaitteeseen Avainkoodi hyväksytty - poista avain lukulaitteesta Ei ohjelmointia Sivu 2-16 Toiminnot - TP5

27 LED 3 EI KÄYTETÄ LED 4 KELTAINEN OCG LED 2 KELTAINEN OSAVALVONTA LED 1 PUNAINEN TÄYSVALVONTA KÄYTTÄJÄAVAIN TAI PÄÄKÄYTTÄJÄN AVAIN 2.11 HÄLYTYSTEN SIIRTO Hälytysjärjestelmä TP5 lähettää ja vastaanottaa hälytysviestit puheviestien muodossa tai digitaalisesti (puheviestejä varten järjestelmään on asennettava puheviestimoduuli TP MSG). Digitaalisia viestejä varten järjestelmässä on TECNO- ALARM-modeemi. Hälytysjärjestelmä on yhteensopiva useimpien digitaalisten formaattien kanssa (sivu 2-19). Puhelinyhteys voidaan keskeyttää vain hälytysjärjestelmän ollessa valmiustilassa ja yksinomaan pääkäyttäjän koodilla. Järjestelmässä on kolme erilaista tiedonsiirtokanavaa: PUHEVIESTIKANAVA Mahdollistaa ennalta äänitetyn puheviestin lähettämisen puhelimitse kolmelle vastaanottajalle. 3 puhelinnumeroa (maksimipituus 16 numeroa) 20 sekunnin pituinen puheviesti (moduulin TP MSG kautta) TÄRKEÄÄ Puheviestiyhteys voidaan ohjelmoida: - keskuksen kansisuoja- ja silmukan kansisuojahälytykselle (vain alkuun) - ryöstöhälytykselle (annetaan koodilla tai koskettimella/painikkeella) versiosta 1.3 alkaen TECNOALARM-KANAVA Mahdollistaa puhelinyhteyden TECNOALARM-hälytysvastaanottimen kanssa digitaalisessa muodossa. 1 puhelinnumero (maksimipituus 16 numeroa) vastaussoitolle puhelinpalvelukeskukseen TECNOALARM-protolla 1 tunnuskoodi hälytysjärjestelmän tunnistusta varten TP5 - Toiminnot Sivu 2-17

28 Seuraavat parametrit on ohjelmoitava: takaisinsoittonumero teknisen hälytyksen yms. siirto (silmukan kansisuojahälytys, ryöstöhälytys, ajastimen nollaus, keskuksen kansisuoja, alhainen akkujännite, virtakatko, koesoitto) silmukkahälytysten siirto (hälytyksen alku ja loppu) päälle/poiskytkennän siirto ja muut (osavalvonnan kytkeminen, kytkeminen avaimella, silmukoiden ohittaminen jne.) DIGITAALINEN KANAVA Mahdollistaa siirtoyhteyden muun kuin TECNOALARM-hälytysvastaanottimen kanssa asentajan valitsemilla digitaaliformaateilla. 2 puhelinnumeroa (maksimipituus 16 numeroa) Käytettävissä oleva siirtoformaatti (2-bittinen) 1 tunnuskoodi hälytysjärjestelmän tunnistusta varten 2 ilmoituskoodia jokaiselle siirrettävälle tapahtumalle (alku ja loppu) Jos ilmoituskoodiksi ohjelmoidaan 000, vastaava tapahtumaa ei siirretä. Ilmoituskoodit ovat 2-bittisiä koodeja (ks. taulukko 1). TÄRKEÄÄ Ennen kuin siirtoformaatti valitaan ja hälytyksen alun ja lopun ilmoituskoodit ohjelmoidaan, tarkista vaadittava formaatti ja hälytysjärjestelmään liitettävän modeemin tekniset ominaisuudet. Sivu 2-18 Toiminnot - TP5

29 Koodi 00 stetty Formaatti DIGITALAALISET FORMAATIT Koodi E 01 TECNOALARM Formaatti Koodi Formaatti 3/ 1 Koodi Formaatti 3/ 2 10 ADEMCO SLOW, SILENT KNIGH T 20 ADEMCO SLOW, SILENT KNIGH T 11 SESCOA, FRANKLIN, VERTEX, DCI 21 SESCOA, FRANKLIN, VERTEX, DCI 12 SILENT KNIGHT FAST 22 SILENT KNIGHT FAST 13 RADIONICS (kuittaus 2300) 23 RADIONICS (kuittaus 2300) 14 RADIONICS (kuittaus 1400) 24 RADIONICS (kuittaus 1400) 15 RADIONICS pariteetilla (kuittaus 2300) 25 RADIONICS pariteetilla (kuittaus 2300) 16 RADIONICS pariteetilla (kuittaus 1400) 26 RADIONICS pariteetilla (kuittaus 1400) Ei määritelty Ei määritelty Koodi Formaatti 4/ 1 Koodi Formaatti 4/ 2 30 ADEMCO SLOW, SILENT KNIGH T 40 ADEMCO SLOW, SILENT KNIGH T 31 SESCOA, FRANKLIN, VERTEX, DCI 41 SESCOA, FRANKLIN, VERTEX, DCI 32 SILENT KNIGHT FAST 42 SILENT KNIGHT FAST 33 RADIONICS (kuittaus 2300) 43 RADIONICS (kuittaus 2300) 34 RADIONICS (kuittaus 1400) 44 RADIONICS (kuittaus 1400) 35 RADIONICS pariteetilla (kuittaus 2300) 45 RADIONICS pariteetilla (kuittaus 2300) 36 RADIONICS pariteetilla (kuittaus 1400) 46 RADIONICS pariteetilla ( ) Ei määritelty Ei määritelty Koodi Formaatti 3/1 laajennettu Koodi Formaatti 4/2 laajennettu 5 ADEMCO SLOW, SILENT KNIGH T 60 ADEMCO SLOW, SILENT KNIGH T 5 SESCOA, FRANKLIN, VERTEX, DCI 61 SESCOA, FRANKLIN, VERTEX, DCI 5 SILENT KNIGHT FAST 62 SILENT KNIGHT FAST 5 RADIONICS (kuittaus 2300) 63 RADIONICS (kuittaus 2300) 5 RADIONICS (kuittaus 1400) 64 RADIONICS (kuittaus 1400) 5 RADIONICS pariteetilla (kuittaus 2300) 65 RADIONICS pariteetilla (kuittaus 2300) 5 RADIONICS pariteetilla (kuittaus 1400) 66 RADIONICS pariteetilla (kuittaus 1400) Ei määritelty Ei määritelty Koodi 70. FSK 200 BAUD 71. FSK 200 BAUD INVERTE D Koodi Koodi C 78 C 79 Koodi 82 DTMF FAST 1 (nopea DTMF) DTMF C. ID (DTMF tunnistus ) DTMF FAST 2 (DTMF nopea pariteetilla) SIIRTOMENETTELY Hälytyksen sattuessa hälytysjärjestelmä määrittää, missä muodossa hälytys siirretään (puheviestinä, digitaalisesti tai TECNOALARM-hälytyksenä) ja suorittaa seuraavat toimenpiteet: Tarkastaa, onko puhelinlinja toimintakunnossa Tarkastaa, kuuluuko valintaääntä (jos ohjelmoitu) TP5 - Toiminnot Sivu 2-19

30 Valitsee ensimmäisen puhelinnumeron seuraavassa järjestyksessä: 1 Puheviestikanavan numero 2 Digitaalisen kanavan numerot 3 TECNOALARM-kanavan numerot Odottaa vastaanottajan vastausta (jos ohjelmoitu) Siirtää digitaalisen tai puheviestin Lähettää mahdolliset muut hälytysviestit samalla menettelyllä Järjestelmä tekee enintään 4 lähetysyritystä, jos vastaanottajan numero on varattu tai ei vastaa tai jos digitaalinen siirto epäonnistuu KOODIN PALAUTUS Jos koodeja häviää, voidaan oletuskoodi palauttaa seuraavasti: Irrota kotelon kansi Kytke akku irti Katkaise verkkovirta Kytke irti kaikki liittimeen Z1 liitetyt laitteet Kytke irti kaikki liittimeen COM liitetyt laitteet Kytke irti kaikki liittimeen OUT1 liitetyt laitteet Kytke liitin Z1 liittimeen OUT1 johtimen tms. avulla Kytke liitin Z1 liittimeen COM liittämällä 2,7 kω vastus niiden välille Liitin Z1 Liitin OUT1 Liittimet Z1 ja COM kytketty yhteen vastuksella Sivu 2-20 Toiminnot - TP5

31 Kytke akku Kytke verkkovirta TÄRKEÄÄ Käyttölaitteen tila-led ( ) syttyy. Koodit palautuvat oletuskoodeiksi. Hälytysjärjestelmä on lukittu ja käynnistettävä uudelleen. Kytke akku irti Katkaise verkkovirta Erota liitin Z1 liittimestä COM poistamalla vastus niiden väliltä Erota liitin Z1 liittimestä OUT1 Kytke takaisin laitteet liittimeen Z1 Kytke takaisin laitteet liittimeen COM Kytke takaisin laitteet liittimeen OUT1 Kytke akku Kytke verkkovirta Kiinnitä kotelon kansi Hälytysjärjestelmään on ohjelmoitu seuraavat oletuskoodit: Asentajakoodi = Pääkäyttäjän koodi Käyttäjäkoodit = koodeja ei ohjelmoitu Etäkäyttäjän koodi = koodia ei ohjelmoitu TP5 - Toiminnot Sivu 2-21

32 Sivu 2-22 Toiminnot - TP5

33 3. LAITTEISTO Hälytysjärjestelmä sisältää: Metallikotelon Kotelon avaamisesta hälyttävän kansisuojakytkimen Keskusyksikkökortin varustettuna sisäänrakennetulla robottimodeemilla ja 1,1 A:n lineaarisella teholähteellä muuntajineen RS485-sarjaliitännän kautta kytkettävän LED-käyttölaitteen ohjelmointiin ja hälytysten indikointiin (maks. neljälle käyttölaitteelle) Akun maks. 12 V, 7 Ah Koodi:F127TP5LED 8 loogista lähtöä sisältävän laajennusmoduulin ESP8-OC Koodi:F127ESPOUTLO 32 loogista lähtöä sisältävän laajennus- Koodi:F108017YU moduulin ESP32-OC Koodi:F301090SINOP Puheviestimoduulin TP MSG Koodi:F127TP6MSG Avainmoduulin TP5KEY Koodi:F127TP5KEY TÄRKEÄÄ Komponentit, jotka on merkitty, eivät sisälly peruslaitteistoon (ks. hinnasto). Perustoimitus sisältää yhden käyttölaitteen. Kuva 1 Hälytysjärjestelmä TP5 TP5 - Laitteisto Sivu 3-1

34 CPU-KORTTI PUHEVIESTI- MODUULI Kuva 2 Järjestelmän kokoonpano KANSISUOJA- KYTKIN AKKU MUUNTAJA KOTELO AKUN KIINNITYSTARRA 3.1 1,1 A LINEAARINEN TEHOLÄHDE Verkkosyöttö 230 V AC ± 10% 50 Hz liitetään erilliseen alustaan asennetun muuntajan ensiöpuolelle. Muuntajan toisiopuoli liitetään CPU-kortin verkkoliittimeen (liitin AC-AC). Teholähde tuottaa maks. 1,1 A:n lineaarisen virran SUOJAUS Muuntajan ensiöpuoli on ylivirtasuojattu sulakkeella (F125mA T - 125mA hidas sulake). Sivu 3-2 Laitteisto - TP5

35 3.1.2 VERKKOLIITÄNTÄ Hälytysjärjestelmä toimitetaan ilman verkkojohtoa. Sähköiskujen välttämiseksi hälytysjärjestelmän käytössä: liitä teholähde jakeluverkkoon kaksinkertaisesti eristetyllä (alumiinivaippaisella) verkkojohdolla liitä verkkojohto hälytysjärjestelmän verkkoliittimeen ja kiinnitä se kotelossa oleviin kaapeliliittimiin. TÄRKEÄÄ Verkkojohtoa ei saa juottaa kiinni verkkoliittimeen MUUNTAJAN ENSIOPUOLEN LIITÄNTÄ Verkkojohto vedetään koteloon lähellä muuntajan verkkoliitintä olevasta reiästä (kuva 3). Katkaise johto kolminapaisen verkkoliittimen suhteen sopivan pituiseksi. Liitä johto seuraavasti: maadoitusjohdin (keltavihreä) maadoitusliittimeen vaihejohdin (ruskea) liittimeen L (sulakkeen vieressä) nollajohdin (sininen) liittimeen N Kaapeliliitin Muuntajan toisiopuoli SULAKE Muuntajan ensiöpuoli Verkkojohto 230 V AC Kaapeliliitin Kuva 3 TP5 - Laitteisto Sivu 3-3

36 3.1.4 MUUNTAJAN TOISIOPUOLEN LIITÄNTÄ Kytke muuntajan toisiopuoli CPU-kortin liittimeen AC-AC (kuva 4). Liitä johdot kotelossa oleviin kaapeliliittimiin (nippuside). Kotelo on ehdottomasti maadoitettava sähköiskujen välttämiseksi. Verkkoliitin Kaapeliliitin Kaapeliliitin Muuntajan toisiopuoli SULAKE Kuva KESKUSYKSIKKÖKORTTI (CPU) CPU-korttia ohjataan reaaliaikaisesti mikroprosessorilla, jonka toimintaa tarkkailee valvontapiiri, ja kortti sisältää robottimodeemin hälytysviestien siirtämiseksi puhelinlinjan välityksellä SUOJAUS Rakennuksen ulkopuolisen sireenin ja ilmaisimien tehonsyöttö on suojattu oikosuluilta ja napaisuuden vaihtumiselta kahdella nopealla sulakkeella (F1-F2A ja F2-F2A). Lisäksi akkujännite kytkeytyy pois automaattisesti, jos jännite alittaa 10,2 V, akun täydellisen tyhjenemisen välttämiseksi. Sivu 3-4 Laitteisto - TP5

37 KANSISUOJAKYKIMEN LIITÄNTÄ Punainen LED Linja kytketty TP5:een Palaa = linja kytketty (liittimiin TEL liittyvät laitteet kytketty pois) Ei pala = linja kytketty pois (vapaa) Keltainen LED Tuleva soitto Vilkkuu = LED seuraa soittokertoja Ei pala = linja valmiustilassa AKKULIITÄNTÄ SIREENI- RELE Sulake 2 F2A Ulkosireenin suojaus Sulake 1 F1A Ilmaisimien suojaus PUHEVIESTI- MODUULIIN PUHELIN- LINJARELE JATKUVA LINJA ESIM. PUHELI- MEEN PUHELIN- LINJAAN Kuva 5 - CPU-kortti TP5 - Laitteisto Sivu 3-5

38 3.2.2 LIITTIMET LIITTIMET Liitin Kuvaus Tyyppi Toiminta AC AC Verkkoliitin (AC) Tul o Syöttö AC 230V AC SR Passiivinen sireeni + SRA Omavoimainen sireeni Lähtö Lähtö Valmiustila = suuri impedanssi hälytys = 13.8V Valmiustila= 13.8V hälytys = suuri impedanssi - Maadoitusliitin (GND) - Maadoitusliiti n OUT1 Ohjelmoitava looginen lähtö 1 Lähtö Päällä LED (täysvalvonta = 0V) (osavalvonta = 0V) (poiskytkeminen = suuri impedanssi) T ekninen hälytys ( aktiivinen = 0V - valmiustila = suuri impedanssi) Summeri (aktiivinen = 0V - valmiustila= suuri impedanssi) Esihälytys (aktiivinen = 0V - valmiustila= suuri impedanssi) OUT2 Ohjelmoitava looginen lähtö 2 Lähtö Kansisuoja Ryöstöhälytys Kauko-ohjaus Valmiustila (aktiivinen = 0V - valmiustila= suuri impedanssi) (aktiivinen = suuri impedanssi - valmiustila = 0 V) (aktiivinen = 0V - valmiustila= suuri impedanssi) (aktiivinen = 0V - valmiustila= suuri impedanssi) Z1 Silmukka 1 COM Yhteine n Z2 Silmukka 2 Z3 Silmukka 3 COM Yhteine n Z4 Silmukka 4 Tul o NC (0 Ohm...1.9K Ohm) EOL (1.9K Ohm...3.5K Ohm) DEOL (1.9K Ohm...3.5K Ohm) T ulo Maadoitus (GND) Tul o Tul o NC (0 Ohm...1.9K Ohm) EOL (1.9K Ohm...3.5K Ohm) DEOL (1.9K Ohm...3.5K Ohm) NC (0 Ohm...1.9K Ohm) EOL (1.9K Ohm...3.5K Ohm) DEOL (1.9K Ohm...3.5K Ohm) T ulo Maadoitus (GND) Tul o NC (0 Ohm...1.9K Ohm) EOL (1.9K Ohm...3.5K Ohm) DEOL (1.9K Ohm...3.5K Ohm) Z5 Silmukka 5 COM CH Yhteine n Monitoimisilmukka (avainsilmukka täys-/osavalvonnan, poistumisviiveen lopetuksen, ryöstöhälytyksen kytkemiseksi) Tul o NC (0 Ohm...1.9K Ohm) EOL (1.9K Ohm...3.5K Ohm) DEOL (1.9K Ohm...3.5K Ohm) T ulo Maadoitus (GND) T ulo EOL (1.9K Ohm...3.5K Ohm) - Maadoitus (GND) Ilmaisimien tehonsyöttö Lähtö V (DC) + Ilmaisimien tehonsyöttö Lähtö 13.8V (DC) - Maadoitus (GND) A B Sarjaliitäntä RS485 Tulo Lähtö Sarjaliitäntä RS485 Sivu 3-6 Laitteisto - TP5

39 3.2.3 AKKULIITÄNTÄ Verkkojännitteen katketessa hälytysjärjestelmä siirtyy akkusyötölle. Järjestelmän toimintavarmuus riippuu käytettävän akun tyypistä ja järjestelmään liitettyjen laitteiden (ilmaisimien jne.) tehonkulutuksesta. Hälytysjärjestelmä on varustettu kahdella CPU-korttiin liitetyllä akkujohdolla (punainen ja musta), joissa on pikaliittimet akun liittimistä varten. Kun akku on paikallaan kotelossa ja verkkoliitäntä tehty, liitä akkujohdot pikaliittimillä akun napoihin (punainen +, musta -). TÄRKEÄÄ Käytä 12 V, 7 Ah akkua. Virtakatkossa ja akkuviassa hälytysjärjestelmä kytkeytyy pois uuden akun asennusta varten. Järjestelmän uudelleenkäynnistämiseksi liitä CPU-korttiin hyppyliitin P1 ja poista sen muutaman sekunnin kuluttua. Akkuliitäntä SILTAUS P1 Jos akku on vaihdettu virtakatkon aikaan, kytke siltausliitin muutaman sekunnin ajaksi tähän liitäntään ja poista se sitten. Kuva 6 Akkuliitäntä Punainen ja musta akkujohto Sulake AKKU TP5 - Laitteisto Sivu 3-7
