1 ELVIS toiminnanohjausjärjestelmähanke Verkkotoimikunnan kokous Hannu Hätönen

2 2

3 3 It is all about decision making Tiedonhallinta Prosessit

4 What is good Asset management...? Good decision making based on knowledge and information 4

5 And not so good Asset Managment? Decision making based on understanding and assumptions 5

6 6 6 Luotettava tieto on hyvän päätöksen perusta Fingridin asiantuntijat Tietovarastot Sidosryhmät

7 7 Does our Asset information Management system support our goal? No, It did not and it seems we are not alone. Copyright owner Reliabilityweb.com, 2015,

8 copyright owner Reliabilityweb.com, 2015, 8

9 9 Fingridillä tiedon hallinta avainroolissa jo vuosia 1992 First Enterprise Asset Mgmt system (EAM) into use (fully integrated between applications. In-house, called ELNET), UNIX based Asset register CMMS with Condition prediction models and work package mgmt Mobile handhelds for inspection results GIS Relay settings, outage mgmt, grid calc ELNET user interface updated from UNIX to Windows 2003 Paperless office reached 100 %, last drawings and technical documents scanned into DMS (Bentley ProjectWise) 2005 Buisness Intelligence (BI) tools introduced for combining financial data with asset data (IBM Cognos). Performance mgmt dashboards introduced for all roles 2006 Work order follow -up and cost supervision tool introduced (inhouse, called TOSU) 2013 ELVIS part 1: Substation asset register and maintenencae (Maximo) plus ProjectPortfolio update (Primavera) History lane for Asset & Operation mgmt support tools at Fingrid 1988 First Computerized maintenance management system (CMMS) application (inhouse, called KUNTO) into use, data collected by paper form in-hand 2001 Project Portfolio and project mgmt tool introduced (Artemis CmPro) 2002 FgPartners Extranet for Service Providers where all asset related data available (Citrix), same tools and data for Fingrid and service providers 2005 Time series database for history data from SCADA (OSIsoft PI) 2007 First on-line condition monitoring meters in to use (in-house) 2012 Condition history and on-line monitoring plus asset health indices (OSIsoft ProcessBook) ELVIS part 2 & 3. The next step

10 Fingridin seuraavan sukupolven omaisuuden hallintajärjestelmä ELectricity Verkko Information System Hanke käynnistetty Q4/2006 Projektin kick-off Q1/2012 Ensimmäiset osat käyttöön Q4/2013 Viimeiset osa-alueet käyttöön Q1/2016

11

12 Kuinka monta sukkaa sinulla on? FI: EN: 12

13 13 ELVIS main goals Increasing operative efficiency, lowering risk and improving decision making Process digitization Big data Master Data Next generation streamling of asset management processes 2nd generation performance dashboards Integrating all business data Combining asset mgmt data with IoT generated data Enabling industry wide data analytics Single source for power system information One version of the truth Data entered only ONCE into ONE system, other systems uses this data ELVIS is part of Asset Mgmt strategy not part of IT

14 14 Mikä tekee ELVIS:tä ainutlaatuisen? Oracle Primavera Project Management Electron CAPE Relay simulation Primavera Adapter IPS Relex Relay Management SAP Work Manager IBM Maximo Asset Management Siemens PSS E Grid Calculation Maximo Spatial Siemens PSS ODMS Grid modeling ESRI ArcGIS GIS Muut integraatiot Esim. Laskutus (eoffice), BI (Cognos), Dokumentit (ProjectWise), Salamatiedot OSIsoft PI AF & ProcessBook OSIsoft PI Real-time & data storage SCADA

15 APPROVED BY ELVIS

16 Maximo käyttöliittymä

17 Töiden aikatauluttaminen suoraan janakaaviolta

18 Kytkentäohjelmien suunnittelu visuaalisesti Komponentit kartalla Kaavio Kytkentäohjelma

19 ELVIS Maps huoletonta kartan selailua Elvis 100 minuutissa - Paikkatietojärjestelmä työnteon apuna / Pasi Turunen

20 Valokuvat hyötykäyttöön Elvis 100 minuutissa - Paikkatietojärjestelmä työnteon apuna / Pasi Turunen

21 Projektien ilmakuvat hyötykäyttöön Elvis 100 minuutissa - Paikkatietojärjestelmä työnteon apuna / Pasi Turunen

22 3D mahdollisuudet 3D pistepilvet Elvis 100 minuutissa - Paikkatietojärjestelmä työnteon apuna / Pasi Turunen

23 3D mahdollisuudet Leikkausnäkymät 3D esitystavat ja mittaus Elvis 100 minuutissa - Paikkatietojärjestelmä työnteon apuna / Pasi Turunen

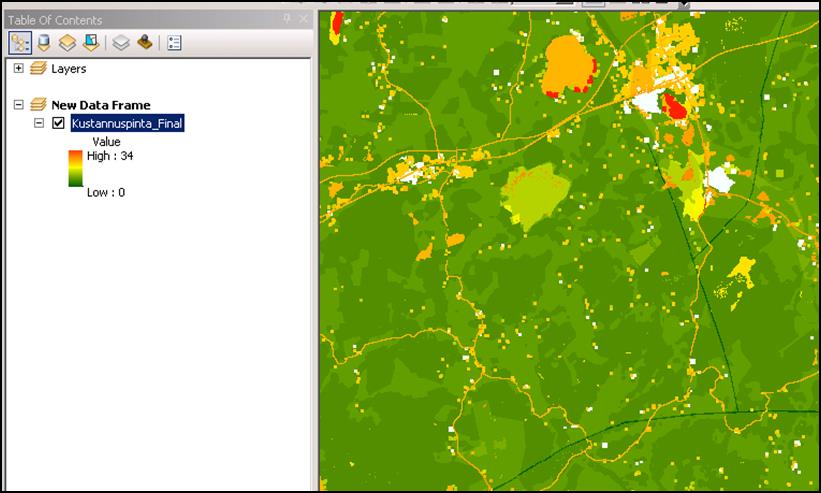

24 Tehokkaat kartta-analyysit työnteon apuna. Case reittisuunnittelu 1/3 "Kustannuspinta" Elvis 100 minuutissa - Paikkatietojärjestelmä työnteon apuna / Pasi Turunen

25 Tehokkaat kartta-analyysit työnteon apuna. Case reittisuunnittelu 2/3 "Kustannusetäisyys" -pinta Elvis 100 minuutissa - Paikkatietojärjestelmä työnteon apuna / Pasi Turunen

26 Tehokkaat kartta-analyysit työnteon apuna. Case reittisuunnittelu 3/ Elvis 100 minuutissa - Paikkatietojärjestelmä työnteon apuna / Pasi Turunen

27 Aikaan sidotun tiedon hyödyntäminen Case Verkkosuunnittelu? Elvis 100 minuutissa - Paikkatietojärjestelmä työnteon apuna / Pasi Turunen

28 Vahvasti integroitu omaisuusmalli ero prosessien käyttöön Maximo ArcGIS ODMS Ei versioituhierarkinen malli loogisista sijainneista ja fyysisestä omaisuudesta Versioitu paikkatietopohjainen esitys verkon osista, verkkomallin kytkennällisyyden lähde Versioitu verkkomalli joka sisältää kytkennällisyyden ja sähköiset ominaisuudet

29 Verkon reaaliaikaisen tilanteen visualisointi (ODMS/PSSE) Omaisuuteen kohdistuvien laskelmien graafiset raportit (Maximo) 110 kv verkko kuormitus (demo) Pylväspotentiaalit

30 Maximon suojausvikailmoitus Suojauskunnossapito integroitu tiukasti Maximoon ja IPS:ään Työtilaukset Maximosta Työn suoritus IPS:stä, jossa releasettelut Kustannukset Maximossa IPS työtilaus

31 Asettelulaskenta ja suojauksen simulointi - CAPE Nähdään asioita kuvasta käsin Releiden toiminnan yhteisvaikutus ja virhelähteiden löytäminen Asettelulaskennan "automatisointi"

32 SAP WorkManager (ent. Syclo) Offline työkalu voimajohtotarkastuksiin Kuvien liittäminen suoraan kuntotietoon Voimajohtotarkastus uuden uutukaisella Syclolla

33 Primavera Projektien suunnittelu, mutta on myös talouden budjetointityökalu Kaikki suunnitellut investoinnit vuotta tulevaisuuteen Kantaverkkoon liittyvien investointi- ja perusparannushankkeiden lisäksi, T&K-hankkeet ja IT-hankkeet Integroitu Maximon siirtokeskeytyssuunnitteluun Maksuerien automaattitäsmäytys laskujen kanssa eoffice Cognos Talouden muut järjestelmät

34 34 ELVIS tukee omaisuuden koko elinkaarta Maximo + ArcGIS Investointipäätö s Hankintamenettely Rakentaminen Kunnonhallinta ODMS Verkon kehittämissuunnitelma vaihtoehdot 20 vuotta Kantaverkkovisio vuotta Verkon kehittämissuunnitelma 10 vuotta

35 Elvis herkkupaloja maistiaiseksi 110 kv verkon kuormitus Laskujen täsmäytys hankkeiden maksuerien kanssa, jälleenhankinta-arvon ennustaminen Keskeytyksien ja kunnossapidon aikataulutus GANTT kaaviolla mahdollisuus näyttää keskeytyssuunnittelu ja kytkennät kartalla Yksityiskohtaiset työsuunnitelmat osana työtilausta sekä kustannukset ja tekniset tiedot kulkevat käsi kädessä Työkalu verkkomallin hallintaan ja mahdollisuus hakea verkostolaskentaa varten sekä reaaliaikaiset mittaustiedot että historiatiedot käytönvalvontajärjestelmän tiedoista tarkempi verkkomalli, CIM pohjainen joten valmis tulevaisuudelle, mallin perustiedot omaisuusrekisteristä Kaikkia raportteja voidaan esittää kartalla koska Elviskessä kaikki tiedot on sidottu integraatioiden kautta paikkatietoon Asettelulaskentojen ja suojauksen simulointia prosessikaaviot ja laskentatuloksien diagrammit auttavat tulkinnoissa ja simuloinnissa releiden toiminnan yhteisvaikutus ja virhelähteiden kuten esim. epäselektiivisten suojausasetteluiden löytyminen paranee parantaa käyttövarmuutta ja pienentää suurhäiriön riskiä

36 Proces work phase 36 Our Conclusions The keys to successful asset mgmt Knowledge mgmt, should be high on the agenda Master Data & Integration - All data should be accesible and cross analysis shall be possible Continous Data Analytics Threat your data as your assets Act Check Do The ELVIS solution will able Fingrid to take giant leap towards optimal ideal Asset Mgmt Plan Life Cycle

37 37 March 2014 Elvis for trainee /M Stenstrand
