1 BMW Motorrad Ajamisen iloa Lisäkäyttöohje Audiojärjestelmä ja pariliitos

2

3 Tervetuloa BMW:lle Olemme iloisia siitä, että valitsit BMW Motorrad -audiojärjestelmän. Tutustu järjestelmän käyttöön ennen ajoon lähtöä, jotta osaat käyttää sitä turvallisesti myös liikenteessä. Lue sen tähden tämä omistajan käsikirja. Jos sinulla on kysyttävää tästä audiojärjestelmästä, BMW Motorrad Service -toimipiste neuvoo ja auttaa sinua mielellään. Audiojärjestelmän, kommunikaatiojärjestelmän ja navigointijärjestelmän myötä BMW Motorrad antaa käyttöösi kolme komponenttia, jotka Bluetooth-yhteyden avulla voivat vaihtaa tietoja keskenään. Lisäksi muita Bluetoothjärjestelmiä, vaikkapa matkapuhelin, voidaan liittää mukaan. Näin on mahdollista ilman johtokaaosta soittaa puheluita, kuunnella musiikkia ja navigoinnin opastuksia. Ennen kuin järjestelmät voivat vaihtaa tietoja keskenään, niiden on tunnistettava toisensa. Tarvittavat ohjeet löytyvät tästä käyttöohjeesta. Tämä kuvaus perustuu malleihin K 1600 GT ja K 1600 GTL, mutta pätee myös malliin R 1200 RT. Poikkeukset kuvataan erikseen. Paljon iloa BMW-moottoripyöräsi parissa sekä hyvää ja turvallista matkaa toivottaa BMW Motorrad.

4 Sisällysluettelo Käytä tämän käsikirjan lopussa olevaa aakkosellista hakemistoa, kun haluat löytää tietyn aiheen nopeasti. 1 Yleisiä ohjeita... 4 Yleistietoa ja hallintalaitteet Lyhenteet ja symbolit Tekniset tiedot Ajankohtaisuus painatushetkellä Yleiskuvat... 5 Yleiskuva K 1600 GT / K 1600 GTL Yleiskuva R 1200 RT Käyttöyksikkö Multimonitoimisäädin Monitoiminäyttö Säilytyslokero audiojärjestelmälle K 1600 GT / K 1600 GTL Säilytyslokero audiojärjestelmälle R 1200 RT / Yleinen käyttö Audiojärjestelmän Audiojärjestelmän pois Toistolähteen valinta Äänenvoimakkuus Ääniasetukset Radio Taajuuskaistan valinta Kanavan hakeminen ja tallentaminen Tallennettujen kanavien hakeminen Vastaanottosäädöt Satelliittiradio Satelliittiradio Kanavien tilauksen peruuttaminen Monitoiminäyttö Signaalivoimakkuus Kanavainformaation valinta Lajityypin ja kanavan valinta Kanavan tallennus Tallennetun kanavan hakeminen Sarjanumeron näyttö Tilaviestit Ulkoiset soittimet Edellytykset Audiolaitteen liittäminen K 1600 GT / K 1600 GTL Audiolaitteen liittäminen R 1200 RT Toistolähteenä muisti Toistolähteenä ipod Muut soittimet Muistin ja Apple ipodin käyttö

5 7 Bluetooth Bluetooth Toistaminen kypäräsarjojen kautta Bluetooth-toiminnon päälle ja pois Pairing Pariliitoksen suorittaminen Lisätoiminnot Pairing eli pariliitos Johdanto Laajennus 1: audiojärjestelmä ja 1 kypärä Laajennus 2: audiojärjestelmä ja 2 kypärä Laajennus 3: audiojärjestelmä ja 2 kypärä ja 2 matkapuhelinta Laajennus 4: audiojärjestelmä ja kypärä, navigointijärjestelmä ja matkapuhelin Laajennus 5: audiojärjestelmä ja 2 kypärä, navigointijärjestelmä ja 2 matkapuhelinta Tekniset tiedot Radio MP Bluetooth Ulkoiset audiolaitteet Kaiutin Liite Sertifioinnit Aakkosellinen hakemisto

6 1 4 Yleisiä ohjeita z Yleistietoa ja hallintalaitteet Olemme pyrkineet tekemään tästä omistajan käsikirjasta mahdollisimman helppokäyttöisen. Nopeimmin löydät tietyt aiheet omistajan käsikirjan lopussa olevan, laajan hakusanalistan avulla. Jos joskus myyt BMW-moottoripyöräsi, muista luovuttaa tämä käsikirja uudelle omistajalle; kirja on tärkeä osa moottoripyörää. Lyhenteet ja symbolit Tarkoittaa varoituksia, jotka on ehdottomasti otettava huomioon - oman turvallisuutesi ja muiden tielläliikkujien turvallisuuden takia sekä moottoripyörän vaurioitumisen välttämiseksi. Erityistietoa moottoripyörän käytöstä ja tarkastuksista sekä säätö- ja huoltotöistä. Tarkoittaa huomautuksen loppua. Toimintaohje. Toiminnan tulos. Viittaa sivuun, jolta löytyy lisätietoa. Tarkoittaa jälkiasennettavaan lisävarusteeseen tai varusteisiin liittyvän informaation loppua. Kiristysmomentti. Tekniset tiedot Tekniset tiedot Kaikki tämän käsikirjan mitat, painot ja suoritusarvot on ilmoitettu Saksalaisen normituslaitoksen (Deutsches Institut für Normung e. V., DIN) ohjeiden mukaan, ja ne sisältävät tavanomaiset mittapoikkeamat. Erilaiset maakohtaiset versiot saattavat aiheuttaa poikkeamia arvoihin. Ajankohtaisuus painatushetkellä BMW-moottoripyörien korkea turvallisuus- ja laatutaso pystytään varmistamaan kehittämällä rakennetta, varusteita ja tarvikkeita jatkuvasti. Tästä syystä joudumme varaamaan oikeuden poikkeamiin tämän käsikirjan ja moottoripyöräsi välillä. BMW Motorrad ei voi täysin sulkea pois inhimillisiä virheitä. Ymmärtänet, että edellä mainituista syistä kirjan tiedot, kuvat ja selitykset eivät kelpaa oikeudellisten vaatimusten perusteeksi.

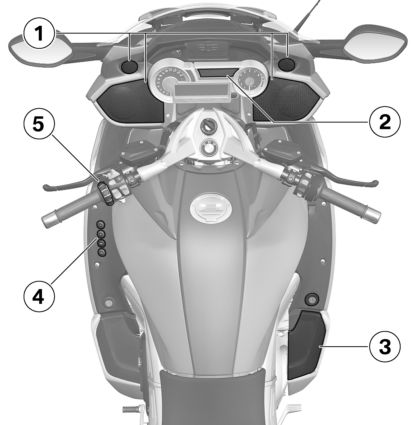

7 z Yleiskuvat Yleiskuva K 1600 GT / K 1600 GTL 1 Kaiutin 2 Monitoiminäyttö ( 9) 3 Säilytyslokero, jossa liitäntäpistoke ( 10) 4 Käyttöyksikkö ( 7) 5 Multimonitoimisäädin ( 8) 2 5

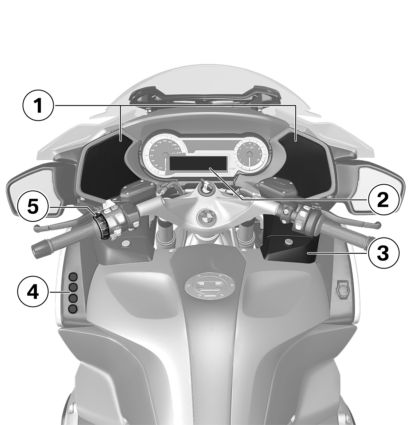

8 2 6 Yleiskuvat z Yleiskuva R 1200 RT 1 Kaiutin 2 Monitoiminäyttö ( 9) 3 Säilytyslokero, jossa liitäntäpistoke ( 10) 4 Käyttöyksikkö ( 7) 5 Multimonitoimisäädin ( 8)

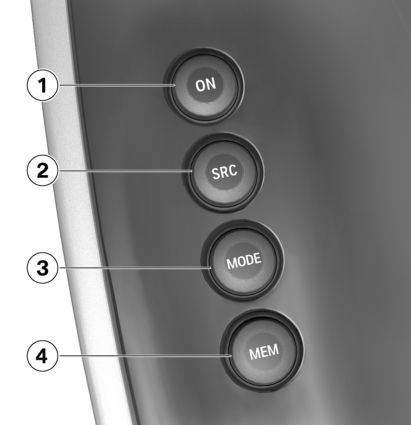

9 z Yleiskuvat Käyttöyksikkö 1 Audiojärjestelmän ( 12). Audiojärjestelmän pois ( 12). Mykistäminen (Mute) ( 14). 2 Toistolähteen valinta ( 12). 3 Viritintilan valinta ( 18) ( 19) Ulkoisten audiolaitteiden soittotilan valinta ( 30) Valitse satelliittiradion viritintila (ei mahdollista kaikissa maissa) ( 23) 4 Kanavan hakeminen ja tallentaminen automaattisesti ( 17). Kanavan tallentaminen manuaalisesti ( 18). 2 7

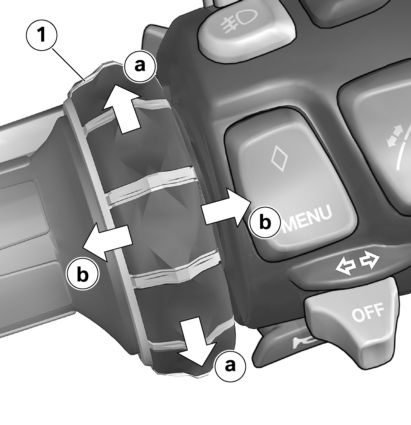

10 2 8 Yleiskuvat z Multimonitoimisäädin 1 Multi-monitoimiohjain, jota kiertämällä ja kallistamalla valitaan toiminnot a kiertämällä: mm. valikkokohtien valinta Äänenvoimakkuuden säätäminen ( 13). b painamalla oikealle: mm. asetusten valinta, kanavan tai kappaleen haku ja tallennus, muistipaikkojen valinta painamalla vasemmalle: valikosta poistuminen

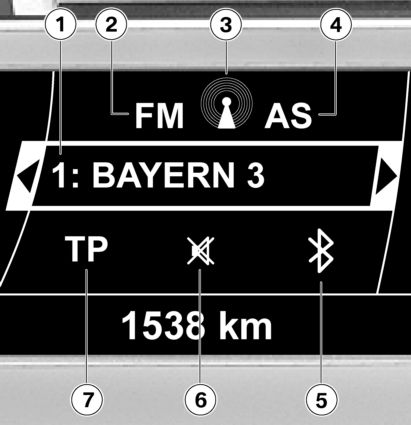

11 z Yleiskuvat Monitoiminäyttö 1 Tekstikenttä 2 Toistolähde ( 12) 3 Toistolähteen symboli 4 Toistotila (riippuu toistolähteestä) 5 Bluetooth-tila ( 33) 6 Mykistäminen (Mute) ( 14). 7 Liikennetiedotustoiminto ( 21) 2 9

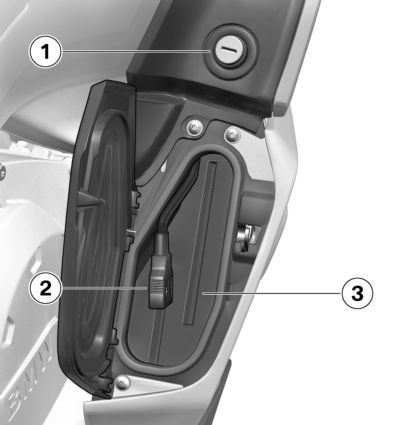

12 2 10 Yleiskuvat z Säilytyslokero audiojärjestelmälle K 1600 GT / K 1600 GTL 1 Lukitus (ks. moottoripyörän omistajan käsikirja) 2 USB-pistokkeen ja 3,5 mm:n jakkiliittimen liitäntä ( 28) 3 Säilytyslokero audiolaitteille ja matkapuhelimelle

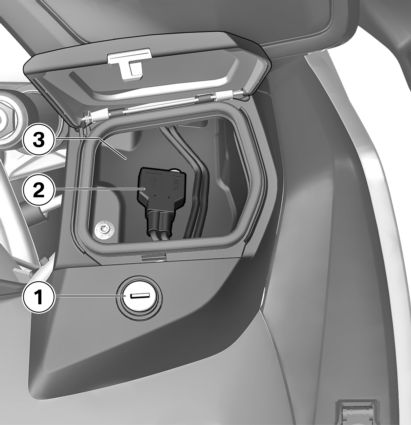

13 z Yleiskuvat Säilytyslokero audiojärjestelmälle R 1200 RT / 1 Lukitus (ks. moottoripyörän omistajan käsikirja) 2 USB-pistokkeen ja 3,5 mm:n jakkiliittimen liitäntä ( 28) 3 Säilytyslokero audiolaitteille ja matkapuhelimelle 2 11

14 3 12 Yleinen käyttö z Audiojärjestelmän Kytke sytytysvirta. Jos audiojärjestelmä oli kytkettynä päälle ennen sytytysvirran poiskytkemistä, audiojärjestelmä kytkeytyy päälle automaattisesti. Audiojärjestelmän pois Kytke sytytysvirta pois tai pidä ON-näppäintä painettuna sytytysvirran ollessa kytkettynä, kunnes audiojärjestelmä kytkeytyy pois päältä. Toistolähteen valinta Valitse toistolähde painamalla SRC-näppäintä. Seuraavat toistolähteet ovat mahdollisia, näytössä näkyy vastaava symboli: Radio Jos audiojärjestelmä ei kytkeydy päälle automaattisesti: paina ON-näppäintä kytkeäksesi audiojärjestelmän päälle. Audiojärjestelmässä on valittuna se käyttötapa, jota on käytetty viimeksi. MP3-datamuisti (USB) tai Apple IPod (IPOD) Satelliittiradio (Vain maissa, joissa aseman "Sirius Satellite Radio" vastaanotto on mahdollista)

15 z Yleinen käyttö muut audiolaitteet (AUX) Äänenvoimakkuus Kaiuttimet ja Bluetooth Audiojärjestelmän äänentoisto tapahtuu joko moottoripyörän kaiuttimien kautta tai Bluetoothyhteydellä liitetyn laitteen avulla. Mikäli Bluetooth-toiminto ei ole tarjolla tietyissä maissa, äänentoisto on mahdollista vain kaiuttimien kautta. Kaiuttimien pois päältä saa automaattisesti aikaan Bluetooth-toiminnon kytkeytymisen päälle. Bluetoothtoimintojen kytkemiseksi pois päältä kaiuttimet täytyy kytkeä päälle. Jos äänentoisto tapahtuu Bluetooth-laitteen avulla, äänenvoimakkuus on säädettävä kyseisestä laitteesta. Monitoimiohjainta ei voi käyttää tähän tarkoitukseen. Poikkeus: jos liitettynä on Bluetooth-standardin 2.0 mukainen BMW Motorrad kommunikaatiojärjestelmä, äänenvoimakkuuden säätö on mahdollista myös monitoimiohjaimella ( 36). Äänenvoimakkuuden säätäminen Suurenna äänenvoimakkuutta kiertämällä Multi-monitoimiohjainta 1 suuntaan a. Pienennä äänenvoimakkuutta kiertämällä Multi-monitoimiohjainta 1 suuntaan b. Äänenvoimakkuutta säädettäessä näytössä näkyy asteikko 2. Jos äänenvoimakkuutta ei enää muuteta, näyttö piilotetaan automaattisesti. Jos näytössä näkyy Speaker OFF, kaiuttimet on kytketty pois ja Bluetooth on kytketty päälle. 3 13

16 3 Mykistäminen (Mute) Liikennetiedotuksen keskeyttäminen 14 Yleinen käyttö z Paina ON-näppäintä. Kaikki äänen ulostulot kytketään pois päältä. Kaiutinsymboli näkyy näytössä. Jos liitettynä on yksi tai kaksi Bluetooth-standardin 2.0 mukaista BMW Motorrad kommunikaatiojärjestelmää, kypärät kytkeytyvät musiikin toistosta sisäpuhelintoimintoon. Kumoa mykistäminen tai sisäpuhelintoiminto painamalla ONnäppäintä uudelleen. Vaihtoehto: kumoa mykistäminen kiertämällä monitoimiohjainta 1 suuntaan a. Jos BMW Motorrad -kommunikaatiojärjestelmä on yhdistetty Bluetooth-standardilla 2.0, mykistys voidaan kumota vain ON-näppäimellä. Paina ON-näppäintä liikennetiedotuksen aikana keskeyttääksesi parhaillaan kuuluvan liikennetiedotuksen ja palataksesi edelliseen toistolähteeseen. Äänenvoimakkuuden lisääminen liikennetiedotuksia varten Äänenvoimakkuutta lisätään säädettynä olevaan äänenvoimakkuuteen nähden liikennetiedostusten ajaksi. Tätä äänenvoimakkuuden lisäystä voidaan säätää lisäämällä

17 z Yleinen käyttö äänenvoimakkuus halutulle tasolle liikennetiedotuksen aikana. Audiojärjestelmä tallentaa senhetkisen toistoäänenvoimakkuuden lisäyksen ja käyttää sitä vastaisuudessa kaikkien liikennetiedotusten osalta. Äänenvoimakkuutta ei voi vaimentaa. Kaiuttimien päälle ja pois Hae näyttöön valikko Settings ja valitse Audio - Loudspeak. Seuraavat asetukset ovat mahdollisia: On: kaiuttimet kytketty päälle. Off: kaiuttimet kytketty pois päältä. Kun kaiuttimet kytketään pois, Bluetooth-toiminto kytkeytyy automaattisesti päälle, ja päinvastoin. Ääniasetukset Ääniasetusten mukauttaminen Hae näyttöön valikko Settings ja valitse valikkokohta Audio - Sound. Seuraavat asetukset ovat mahdollisia: Treble: Diskanttitoiston heikentäminen ( ) tai voimistaminen ( ). Bass: Bassotoiston heikentäminen ( ) tai voimistaminen ( ). S-VOL: Ajonopeudesta riippuvan äänenvoimakkuuden vahvistamisen pois (OFF) tai tason valinta (1...3). Loudness: Loudnessin päälle (on) tai pois (off). AUX: Tulosignaalitason (1...6) säätäminen. Valitse haluamasi valikkokohta, tee säätö ja poistu valikosta. Äänenvoimakkuus ja ajonopeus Audiojärjestelmä voi sovittaa toiston äänenvoimakkuuden automaattisesti ajonopeuteen. Äänenvoimakkuuden lisäys ajonopeuden mukaan voidaan asettaa kolmen käyrän avulla: 3 15

18 3 16 Yleinen käyttö z K 1600 GT, K 1600 GTL: taso 1 vastaa suurinta nousua. R 1200 RT: taso 3 vastaa suurinta nousua. Automaattinen äänenvoimakkuuden sovitus ei toimi Bluetoothkommunikaatiojärjestelmien avulla tapahtuvan toiston yhteydessä. Tulosignaalitaso Äänenvoimakkuuden säätö tapahtuu sivulla ( 13) kuvatulla tavalla. Audiolaitteissa, jotka on liitetty audiojärjestelmään ainoastaan jakkiliittimen kautta, säädettävä äänenvoimakkuus riippuu seuraavista: audiolaitteen ulostulotehosta valitusta tulosignaalitasosta audiolaitteen äänenvoimakkuusasetuksista. Audiolaitteen äänenvoimakkuus ja tulosignaalitaso on asetettava sellaisiksi, että lopputulokseksi saatava äänen voimakkuusalue vastaa muiden käyttötapojen aluetta.

19 z Radio Taajuuskaistan valinta Pidä MODE-näppäintä painettuna, kunnes taajuuskaista muuttuu. Jokaisella näppäimen painalluksella vaihdetaan ultralyhyiden aaltojen (UKW, FM), keskipitkien aaltojen (MW) ja pitkien aaltojen (LW) välillä (maan mukaan voidaan mahdollisesti vaihdella ainoastaan FM:n ja AM:n välillä). Kanavan hakeminen ja tallentaminen Kanavamuisti BMW Motorrad -audiojärjestelmässä on 24 kanavamuistipaikkaa jokaisella taajuuskaistalla. 12 muistipaikkaa: nämä muistipaikat voidaan varata ainoastaan Autostore-toiminnon avulla parhaiten kuuluville kanaville. 12 henkilökohtaista muistipaikkaa: kuljettaja voi varata nämä muistipaikat manuaalisesti. Kanavan hakeminen ja tallentaminen automaattisesti Taajuuskaistan valinta ( 17). Pidä MEM-näppäintä painettuna, kunnes näytössä näkyy AS--Suche. Audiojärjestelmän päällekytkennän jälkeen viritin tarvitsee noin yhden minuutin kaikkien vastaanotettavissa olevien kanavien löytämiseen. Käynnistä automaattinen haku vasta tämän ajan kuluttua, koska muuten siihen mennessä löytämättä jääneitä kanavia ei voida huomioida. Kaksitoista parhaiten vastaanotettua kanavaa haetaan ja tallennetaan. Sen jälkeen soite- 4 17

20 4 18 Radio z taan muistipaikkaan 1 tallennettua kanavaa. Jos kanavia löytyy vähemmän kuin 12, jäljelle jääviin muistipaikkoihin tallennetaan valitun taajuuskaistan pienimmän taajuuden arvo. Jos kanavia ei löytynyt yhtään, näytössä näkyy No Signal. Kanavan hakeminen manuaalisesti Taajuuskaistan valinta ( 17). Hae seuraava vastaanotettavissa oleva kanava painamalla Multi-monitoimiohjainta 1 suuntaan a tai b. Valitse tietty taajuus pitämällä Multi-monitoimiohjainta 1 painettuna suuntaan a tai b. Taajuushaku pysähtyy heti, kun Multi-monitoimiohjainta ei enää paineta, vaikka kyseisellä taajuudella ei olisi toistettavissa olevaa kanavaa. Myös järjestelmämuistista tai henkilökohtaisesta muistista voidaan valita kanavia, jotka sijoitetaan toiseen paikkaan henkilökohtaisella muistialueella. Tallenna valittu kanava tai taajuus painamalla MEM-näppäintä. Näytössä vilkkuu Memory. Paina MODE-näppäintä niin monta kertaa, että näytön ylärivillä näkyy MAN. Kanavan tallentaminen manuaalisesti Valitse kanava tai taajuus taajuuskaistasta.

21 z Radio 4 19 Valitse henkilökohtaisen muistilistan haluttu paikka painamalla Multi-monitoimiohjainta 1 suuntaan a tai b. Näytössä näkyy vilkkuvana muistipaikan nykyinen sisältö. Tallenna kanava tai taajuus valittuun muistipaikkaan painamalla uudelleen MEM-näppäintä. Tähänastinen kanava korvataan. Tallennettujen kanavien hakeminen Taajuuskaistan valinta ( 17). Valitse kanava järjestelmämuistista painamalla MODE-näppäintä niin monta kertaa, että näytössä näkyy AS.

22 4 20 Radio z Kohdassa 1 näkyy AS, kohdassa 2 käytössä oleva muistipaikka. Valitse kanava henkilökohtaisesta muistista painamalla MODE-näppäintä niin monta kertaa, että kohdassa 1 näkyy MEM. Valitse muistipaikka painamalla Multi-monitoimiohjainta 1 suuntaan a tai b. Vastaanottosäädöt Vastaanottosäätöjen valinta Hae näyttöön valikko Settings ja valitse valikkokohta Audio - Tuner. Seuraavat asetukset ovat mahdollisia: RDS: kytke RDS päälle tai pois TP: kytke liikennetiedotus päälle tai pois (ei mahdollista kaikissa maissa) REG: kytke alueellinen kanava päälle tai pois (ei mahdollista kaikissa maissa) Valitse haluamasi valikkokohta, tee säätö ja poistu valikosta.

23 z Radio Radio Data System (RDS) Jotkin FM-alueen radiokanavat välittävät lisätietoja, kuten ohjelmien nimiä. Kanavan nimi voidaan näyttää näytössä ainoastaan, jos RDStoiminto on kytketty päälle. Jos kanavan nimeä ei siirretä, näytössä näkyy aaltoalue ja taajuus. Liikennetiedotukset Jos jokin FM-alueen radiokanavista välittää liikennetiedotuksia, tieto tallennetaan monissa maissa RDS-tietoihin ( 21). Jos audiojärjestelmän vastaanottoalueella on vähintään yksi liikennetiedotuksia lähettävä radiokanava, kohdassa 1 näkyy symboli T. Liikennetiedotuskanavan ei tarvitse olla sama kuin kuunneltava kanava. Liikenneradiotoiminto voidaan kytkeä päälle vain, kun RDS on aktivoituna. Jos liikenneradiotoiminto on kytketty päälle ja vastaanotettavissa on ainakin yksi liikennetiedotuskanava, kohdassa 1 näkyy TP. Jos kuunnellaan liikennetiedotuskanavaa ja liikenneradiotoiminto on kytketty päälle, kaikki muut käyttötavat keskeytetään liikennetiedotuksen ajaksi. Poikkeus: jos kytketyt kommunikaatiojärjestelmät ovat viestintätilassa, tilaa ei muuteta. Maakunta- ja alueradiot FM-alueella kanavat voivat käyttää ohjelmiinsa useita taajuuksia, jotka eroavat alueellisesti. Nämä vaihtoehtoiset taajuudet sisältyvät RDS-tietoihin niin, että audiojärjestelmä voi alueen vaihtuessa automaattisesti vaihtaa kanavan alueella käytettävälle taajuudelle. Jotkin kanavat käyttävät näitä taajuuksia tiettyinä aikoina toisistaan eroavien alueellisten ohjelmien lähettämiseen. Tämän vuoksi ohjelma voi vaihtua alueen vaihtuessa automaattisesti, vaikka kuljettaja ei ole vaihtanut kanavaa. Jos tämä ohjelman vaihtuminen halutaan välttää, aluetoiminto (REG) on kytkettävä pois päältä. 4 21

24 5 22 Satelliittiradio z Satelliittiradio Tässä jaksossa kuvatut toiminnot satelliittiradiovastaanottoon ovat käytettävissä vain niissä maissa, joissa aseman "Sirius Satellite Radio" vastaanotto on mahdollista. Kanavien tilauksen peruuttaminen Kanavan kuuntelemiseksi se täytyy ensin tilata. Kanavan tilaaminen voi olla maksullista. BMW Motorrad ei vastaa tällaisista maksuista. Tietoja käytettävissä olevista kanavista löytyy osoitteesta " tai " Kanava aktivoidaan puhelimitse numerosta Lisäksi tarvitaan audiojärjestelmän sarjanumero ( 27). Monitoiminäyttö 1 Toistolähde Sirius Radio 2 Toistotila: SR: henkilökohtaiseen muistilistaan sisältyvän kanavan toisto ( 25) CAT: lajityyppiluetteloon sisältyvän kanavan toisto ( 23) 3 Tekstikenttä valittavissa oleville kanavainformaatioille ( 22) 4 Signaalivoimakkuuden näyttö ( 22) 5 Muistipaikka tai kanavanumero (riippuu toistotilasta) ( 23) ( 25) Signaalivoimakkuus Ei signaalia Huono signaali Hyvä signaali Eritäin hyvä signaali Kanavainformaation valinta Hae näyttöön valikko Settings ja valitse

25 z Satelliittiradio valikkokohta Audio - Sirius - Sirius Info. kanavan nimi (esim. esittäjä ja säveltäjä uutisten yhteydessä). Lajityypin ja kanavan valinta 5 23 Seuraavat informaatiolajit voivat näkyä tekstikentässä: Channeln...: kanavan nimi Artist: esittäjän nimi Title: kappaleen nimi Composer: säveltäjän nimi Senhetkinen tieto on merkitty täytetyllä ympyrällä. Valitse haluamasi informaatiolaji ja poistu valikosta. Jos valittua informaatiota ei ole käytettävissä, näytössä näkyy Jos audiojärjestelmä on toistotilassa Preset (SR näytössä) tai jos kategoria on määrä vaihtaa: paina MODEnäppäintä. Toistotavan valinta näytetään näytössä. Category: lajityyppiluetteloon sisältyvän kanavan valinta Preset: henkilökohtaisen muistilistan valinta Valitse Category.

26 5 navan valitsemastasi kategoriasta. 24 Kanavan tallennus Lajityypin ja kanavan valinta ( 23). Satelliittiradio z Näytössä näkyy luettelo tilattuihin kanaviin liittyvistä lajityypeistä. Kaikki tilaamattomat kanavat on koottu lajityyppiin unsubscribed. Senhetkinen kategoria on merkitty täytetyllä ympyrällä. Valitse haluamasi kategoria. Näytössä näkyy luettelo niitä kanavista, jotka ovat käytettävissä valitussa kategoriassa. Valitse haluamasi kanava. Tekstikentässä näkyy valittu kanavainformaatio. Jos audiojärjestelmä on jo toistotilassa Category: paina monitoimiohjainta 1 suuntaan a tai b valitaksesi seuraavan ka- Paina MEM-näppäintä. Memory ilmestyy näyttöön.

27 z Satelliittiradio Tallennetun kanavan hakeminen 5 25 Valitse haluttu muistipaikka painamalla monitoimiohjainta 1 suuntaan a tai b. Näytössä näkyy vilkkuvana muistipaikan nykyinen sisältö. Paina MEM-näppäintä uudelleen tallentaaksesi kanavan valitulle muistipaikalle. Tähänastinen kanava korvataan. Jos audiojärjestelmä on toistotavassa Category (CAT näytössä): paina MODE-näppäintä.

28 5 26 Satelliittiradio z Toistotavan valinta näytetään näytössä. Category: lajityyppiluetteloon sisältyvän kanavan valinta Preset: henkilökohtaisen muistilistan valinta Valitse Preset. Muistipaikkaluettelo näkyy näytössä. Senhetkinen valinta on merkitty täytetyllä ympyrällä. Valitse haluamasi muistipaikka. Tekstikentässä näkyy valittu kanavainformaatio. Jos audiojärjestelmä on jo toistotilassa Preset: paina monitoimiohjainta 1 suuntaan a

29 z Satelliittiradio tai b valitaksesi jonkin toisen varatuista muistipaikoista. Sarjanumeron näyttö Hae näyttöön valikko Settings ja valitse valikkokohta Audio - Sirius - Sirius ESN. Näyttöön ilmestyvät ESN ja kaksitoistamerkkinen sarjanumero. Lisäksi näytetään puhelinnumero, josta kanavat voidaan tilata. Tilaviestit Tietyissä olosuhteissa tekstikentässä voi näkyä seuraavia tilaviestejä: "CALL SIRI" Tämän kanavan tilaamiseksi täytyy ottaa yhteyttä Hotlineeen. Sirius-Hotline: "INVALID CHANNEL" Kanava ei ole enää voimassa. "LINKING" Signaalia haetaan. "SUB UPDT" Tilaus tarkastetaan ja päivitetään. "UPDATING" Kanavanumerointia päivitetään. 5 27

30 6 28 Ulkoiset soittimet z Edellytykset Säilytyslokerossa olevan pistokkeen kautta audiojärjestelmään voidaan liittää tarkoitukseen sopivia audiolaitteita (esim. MP3- soitin) sekä muisteja (esim. USBtikku). Käytettävissä ovat 3,5 mm:n jakkiliitin, USB-liitäntä (tukee USB 1.1:tä ja USB 2:ta). Audiolaitteen tulee täyttää seuraavat vaatimukset: Siinä on oltava vastaava liitäntä. Se täytyy voida sijoittaa säilytyslokeroon. Sen pitää kestää moottoripyöräilyssä tavalliset tärinät. Sen pitää kestää säilytyslokeron erityisesti kesällä mahdollisia korkeita lämpötiloja. Sopimattomia audiolaitteita käytettäessä voi kasvanut mekaaninen rasitus vahingoittaa laitetta, mistä BMW Motorrad ei ota vastuuta. Katso audiolaitteesi mahdolliset käyttörajoitukset laitteen käsikirjasta. Etenkin kesällä säilytyslokeroiden sisällä saattaa esiintyä korkeita lämpötiloja, jotka voivat vaurioittaa lokeroissa säilytettäviä esineitä. Tämä koskee erityisesti elektronisia laitteita kuten matkapuhelimia ja MP3-soittimia. Katso elektronisen laitteesi mahdolliset käyttörajoitukset laitteen käsikirjasta. BMW Motorrad suosittelee, että muistina ei käytettäisi kiintolevyn sisältäviä laitteita, koska tärinät voivat aiheuttaa toimintaan katkoja ja laitteen vahingoittumisen. Audiojärjestelmästä USB-pistoke saa verkkojännitettä, jonka avulla voidaan muun muassa ladata matkapuhelin. Useita USBlaitteita ei voi liittää esimerkiksi keskittimen kautta rajoitetun ulostulotehon vuoksi. Audiolaitteen liittäminen K 1600 GT / K 1600 GTL Audiojärjestelmän pois ( 12). Liitä muisti audiojärjestelmään USB-pistokkeen 1 avulla. Liitä Apple ipod audiojärjestelmään sovitinkaapelilla USBpistokkeen 1 ja jakkiliittimen 2 avulla.

31 z Ulkoiset soittimet Sopivan sovitinkaapelin saat BMW-jälleenmyyjältä. Liitä muut audiolaitteet audiojärjestelmään jakkiliittimen 2 avulla ja kytke ne päälle. Jos mahdollista, sijoita audiolaite kiinnitysuraan 3. Jos säilytyslokeron ja kannen välinen liitäntäjohto johdetaan ulos, tiiviste saattaa vaurioitua. Älä johda liitäntäjohtoa ulos. Sulje kansi; varmista samalla, etteivät audiolaite tai johto jää puristuksiin. Audiojärjestelmän ( 12). Toistolähteen valinta ( 12). Audiolaitteen liittäminen R 1200 RT Audiojärjestelmän pois ( 12). Liitä muisti audiojärjestelmään USB-pistokkeen 1 avulla. Liitä Apple ipod audiojärjestelmään sovitinkaapelilla USBpistokkeen 1 ja jakkiliittimen 2 avulla. Sopivan sovitinkaapelin saat BMW-jälleenmyyjältä. Liitä muut audiolaitteet audiojärjestelmään jakkiliittimen 2 avulla ja kytke ne päälle. Aseta audiolaite säilytyslokeroon 3. Jos säilytyslokeron ja kannen välinen liitäntäjohto johdetaan ulos, tiiviste saattaa vaurioitua. Älä johda liitäntäjohtoa ulos. Sulje kansi; varmista samalla, etteivät audiolaite tai johto jää puristuksiin. Audiojärjestelmän ( 12). Toistolähteen valinta ( 12). Toistolähteenä muisti Audiojärjestelmä hakee muistista aluksi kaikkia MP3-standardin mukaisesti koodattuja kappaleita. Kappalehaun aikana näytössä näkyy LOADING. Kappaleita haetaan myös alihakemistoista. Aakkoselliseen lajitteluun ja kappaleen näyttämiseen näytössä käytetään MP3-tietoihin (ID3- Tag) tallennettua nimikettä. Se voi poiketa tiedostonimestä. 6 29

32 6 30 Ulkoiset soittimet z Näytössä voivat näkyä vain ASCII-merkistön (Windows 1252) merkit. Muut merkit eivät näy tai ne näkyvät väärin. Kappaleiden lajittelemiseksi voidaan luoda soittoluetteloita. Niiden sisältämät kappaleet toistetaan sitten luettelon mukaisessa järjestyksessä. Käytetyn USB-tikun täytyy tukea "Mass Storage" -formaattia, siinä saa olla ainoastaan yksi osio ja sen täytyy olla alustettu FAT 16- tai FAT 32-standardin mukaisesti. Kun MP3-soitin liitetään audiojärjestelmään USB-liitännän avulla, myös sen täytyy tukea "Mass Storage" -formaattia. Toistolähteenä ipod Audiojärjestelmä määrittää aluksi ipodiin tallennetut kappaleet. Määrityksen aikana näytössä näkyy LOADING. Aakkoselliseen lajitteluun ja kappaleen näyttämiseen näytössä käytetään ipodista siirrettyä nimikettä. Kappaleiden lisäksi määritetään ipodiin tallennetut soittoluettelot. Niiden sisältämät kappaleet toistetaan ipodin määräämässä järjestyksessä. ipodin jännite syötetään sovitinkaapelin kautta. iphone Samoin kuin ipodia, myös iphonea voidaan käyttää toistolähteenä. Puhelintoiminnot kytketään tänä aikana pois päältä, iphonen näytössä voi näkyä tätä koskevia huomautuksia. Äänentoiston laatu Parhaan mahdollisen äänentoiston laadun saavuttamiseksi BMW Motorrad suosittaa tekemään ipod/iphone-laitteen järjestelmäasetuksiin seuraavat asetukset: Äänenvoimakkuuden sopeutus: PÄÄLLÄ Taajuuskorjain: POIS PÄÄLTÄ. Muut soittimet Audiojärjestelmä toistaa soittimessa soitettavat kappaleet kaiuttimien kautta. Soitinta ei voi ohjata, jos se on liitetty jakkiliittimen avulla. Muistin ja Apple ipodin käyttö Toistotilan valinta Valitse toistolähde USB tai IPod.

33 z Ulkoiset soittimet Paina MODE-näppäintä. Näytössä näytetään mahdolliset toistotilat: Titles: kaikki löydetyt kappaleet näytetään aakkosjärjestyksessä. Directory: kaikki löydetyt kappalehakemistot näytetään aakkosjärjestyksessä. Kun jokin hakemisto on valittu, siihen sisältyvät kappaleet ja hakemistot näytetään näytössä. Playlists: kaikki löydetyt soittoluettelot näytetään aakkosjärjestyksessä. Kun jokin luettelo on valittu, siihen sisältyvät kappaleet näytetään näytössä. Artists: kaikki MP3-tietoihin tallennetut esittäjät näytetään aakkosjärjestyksessä. Kun joku esittäjä on valittu, näytetään kaikki ne kappaleet, joihin hänen nimensä liittyy. Albums: kaikki MP3-tietoihin tallennetut albumit näytetään aakkosjärjestyksessä. Kun jokin albumi on valittu, näytetään kaikki siihen sisältyvät kappaleet. Genres: kaikki MP3-tietoihin tallennetut musiikkityylit näytetään aakkosjärjestyksessä. Kun jokin musiikkityyli on valittu, näytetään kaikki siihen liittyvät kappaleet. MP3-tietoihin tallentamattomat tiedot näytetään merkinnällä Unknown. Kun toistotapa on valittu: valitse kappale, josta haluat toiston alkavan. 6 31

34 6 32 Satunnainen toistojärjestys Ulkoiset soittimet z Jokaisen toistotavan osalta voidaan aktivoida satunnainen toistojärjestys. Pidä tätä varten MODE-näppäintä painettuna. Kohdassa 1 näkyy RND.

35 z Bluetooth Bluetooth Bluetooth-toiminto ei ole mahdollista kaikissa maissa. Bluetooth tarkoittaa langatonta kommunikaatiota lähietäisyydellä. Bluetooth-laitteet lähettävät lyhyiden matkojen laitteina (lähetys rajoitetulla kantamalla) lisenssittömällä ISM (Industrial, Scientific and Medical Band) -kaistalla välillä 2,402 GHz - 2,480 GHz. Niitä saa käyttää vapaasti maailmanlaajuisesti. Vaikka Bluetooth on suunniteltu mahdollisimman häiriöttömiin yhteyksiin lähietäisyyksillä, häiriöt ovat aina mahdollisia samoin kuin muissa langattomissa tiedonsiirtojärjestelmissä. Yhteyksissä voi olla häiriöitä tai ne saattavat katketa hetkeksi tai kadota kokonaan. Etenkin, jos useita laitteita käytetään samassa Bluetoothverkossa, ongelmatonta käyttöä ei voida taata joka tilanteessa. Mahdolliset häiriölähteet: Lähetysmastojen aiheuttamat häiriökentät, mm. Laitteet, joissa Bluetooth-standardi on otettu virheellisesti käyttöön Lähellä olevat muut bluetoothkelpoiset laitteet Terveyteen liittyvä huomautus: Nykytiedon mukaan ei ole havaintoja siitä, että Bluetooth-laitteiden käytöstä olisi haittaa ihmisille. BMW Motorrad -audiojärjestelmän lähetysteho on enintään 10 mw, kun taas matkapuhelimen lähetysteho on enintään 2 W. Bluetoothin kautta käytettävä ISM-taajuuskaista on tarkoitettu maailmanlaajuisesti teollisuuden, tieteen ja lääketieteellisen tekniikan käyttöön, ja sen alhaiset lähetystehot luokitellaan terveyden kannalta vaarattomiksi. Toistaminen kypäräsarjojen kautta Audiojärjestelmä voidaan liittää BMW Motorrad Bluetooth-kommunikaatiojärjestelmiin. Toisto ei tapahdu kaiuttimien kautta vaan radioteitse kypärän kuulokkeiden kautta. Bluetooth-toiminnon päälle ja pois Kytkeäksesi Bluetooth-toiminnon päälle: kytke kaiuttimet pois päältä. Kytkeäksesi Bluetooth-toiminnon pois päältä: kytke kaiuttimet päälle. Kaiuttimien päälle ja pois ( 15). 7 33

36 7 34 Bluetooth z Bluetooth-symboli 1 näkyy näytössä. Bluetooth-symbolin vasemmalla puolella näkyvä piste ilmaisee, että audiojärjestelmä on yhteydessä kuljettajan kypärään (Pair helmet 1). Bluetooth-symbolin oikealla puolella näkyvä piste ilmaisee yhteyden matkustajan kypärään ( Pair helmet 2). Jos jompikumpi pisteistä vilkkuu, audiojärjestelmä hakee kyseistä kypärää. Jos audiojärjestelmässä on tallennettuna kommunikaatiojärjestelmään liittyviä pariliitostietoja, audiojärjestelmä etsii automaattisesti kyseistä järjestelmää. Jos yhteyttä BMW Motorrad - kommunikaatiojärjestelmään ei muodostu, vaikka tämä olisi kytkettynä päälle: paina kommunikaatiojärjestelmän päälle-/pois-näppäintä lyhyesti kaksi kertaa peräkkäin. Pairing Ennen kuin kaksi Bluetooth-laitetta voi muodostaa yhteyden toisiinsa, niiden on tunnistettava toisensa. Tämä toisensa tunnistaminen tunnetaan nimellä pariliitos eli Pairing. Kerran tunnistetut laitteet tallennetaan niin, että pariliitos on tarpeen luoda ainoastaan ensimmäisen yhteyden aikana. Jotta kuljettajan kypärän lisäksi voidaan liittää myös matkustajan kypärä audiojärjestelmään, on käytettävä kahta Bluetoothstandardin 2.0 mukaista BMWkommunikaatiojärjestelmää. Jos jompikumpi BMW-järjestelmä on Bluetooth-standardin 1.2 mukainen, voidaan liittää ainoastaan yksi kypärä. Katso lisätietoja Bluetooth-standardista käyttämäsi kommunikaatiojärjestelmän käsikirjasta. Pariliitoksen luomisen yhteydessä audiojärjestelmä hakee vastaanottoalueeltaan muita Bluetoothlaitteita. Jotta laite voidaan tunnistaa, seuraavien ehtojen on täytyttävä: Laitteen Bluetooth-toiminnon on oltava aktivoituna Laitteen on oltava muille "näkyvä" Laitteen on tuettava vastaanottimena A2DP-profiilia Muiden Bluetooth-yhteensopivien laitteiden on oltava kytkettynä pois päältä (esimerkiksi matkapuhelimet ja navigointijärjestelmät).

37 z Bluetooth Katso tarvittavat ohjeet käyttämäsi kommunikaatiojärjestelmän käsikirjasta. Jos BMW Motorrad -kommunikaatiojärjestelmään on jo tallennettu pariliitostietoja, ne on poistettava. Sen jälkeen pitää ensin tehdä pariliitos audiojärjestelmän kanssa. Moottoripyörääsi kuuluu lisäkäyttöohje, joka sisältää tarkat ohjeet pariliitosten tekemiseen eri laiteyhdistelmille. Pariliitoksen suorittaminen Bluetooth-toiminnon päälle tai kaiuttimien pois. Kytke pois päältä kaikki muut kymmenen metrin säteellä olevat Bluetooth-laitteet (esim. matkapuhelimet) tai niiden Bluetooth-toiminto. Ota käyttöön kypärän Bluetooth-toiminto ja näkyvyys (katso kypäräsarjan käsikirjaa). Bluetooth-laitteen tunnistaminen saattaa kestää jonkin aikaa. Mahdollista pitkä hakuaika aktivoimalla näkyvyys ja hakutoiminto samanaikaisesti. Hae näyttöön valikko Settings ja valitse valikkokohta Audio - BT pairing. Luo yhteys kuljettajan kypärän kommunikaatiojärjestelmään valitsemalla Pair helmet 1. Luo yhteys matkustajan kypärän kommunikaatiojärjestelmään valitsemalla Pairhelmet2, kun yhteys kuljettajan kypärään on jo luotu (mahdollista vain, kun on kaksi Bluetooth-standardia 2.0 käyttävää BMW Motorrad kommunikaatiojärjestelmää). Poista tallennetut pariliitostiedot muistista valitsemalla Unpair all. KunPairhelmet1tai Pair helmet 2 on valittu, audiojärjestelmä hakee näkyvillä olevia Bluetooth-yhteensopivia laitteita, näytössä näkyy Searching. Musiikkia ei toisteta haun aikana. Haun päätyttyä kaikki löydetyt laitteet näytetään näytössä. BMW Motorrad -kommunikaatiojärjestelmät näytetään näytössä kohdassabmw_he

38 7 36 Bluetooth z Valitse kommunikaatiojärjestelmä yhteyden muodostamista varten. Connecting ilmestyy näyttöön. Sen jälkeen näyttöön voi tulla seuraavat ilmoitukset: Successful: yhteys muodostettu, toisto tapahtuu kypärän kaiuttimien kautta. Not possible: Matkustajan kypärä on määrä yhdistää ennen kuljettajan kypärää tai kuljettajan kypärään ei ole asennettu BMW Motorrad - kommunikaatiojärjestelmää. Unsuccessf.: Yhteyden muodostaminen ei ole mahdollista. Jos yhteyden muodostaminen epäonnistui: Jos on määrä yhdistää kaksi kommunikaatiojärjestelmää: tee pariliitos ensin kuljettajan kypärälle, sen jälkeen matkustajan kypärälle. Varmista, että molemmat kommunikaatiojärjestelmät tukevat Bluetoothstandardia 2.0 tai uudempaa. Kytke pois päältä lähistössä päällä olevat Bluetooth-laitteet. Poista audiojärjestelmään tallennetut pariliitostiedot. Poista kommunikaatiojärjestelmään tallennetut laitteet. Luo pariliitos uudelleen. Lisätoiminnot Kuljettajan kypärä, jossa on Bluetooth-standardin 2.0 mukainen BMW Motorrad kommunikaatiojärjestelmä Kypärän kaiuttimen äänenvoimakkuus voidaan säätää suoraan monitoimiohjaimella 1. Kypärän äänenvoimakkuuden muuttaminen näkyy näytössä. Kypärän 2 äänenvoimakkuutta ei voida säätää monitoimiohjaimella.

39 z Bluetooth 7 37 Kuljettajan ja matkustajan kypärä, joissa on Bluetooth-standardin 2.0 mukainen BMW Motorrad kommunikaatiojärjestelmä Kun ON-näppäintä (MUTEtoiminto) painetaan, toisto keskeytyy ja kypärien sisäpuhelinjärjestelmä kytkeytyy päälle. Kun ON-näppäintä painetaan uudelleen, sisäpuhelintoiminto päättyy ja toisto jatkuu (vaihtokytkentä voi kestää n. 10 sekuntia).

40 8 38 Pairing eli pariliitos z Johdanto Ennen kuin kaksi Bluetooth-laitetta voi muodostaa yhteyden toisiinsa, niiden on tunnistettava toisensa. Tämä toisensa tunnistaminen tunnetaan nimellä pariliitos eli Pairing. Pariliitoksen luomisen yhteydessä Bluetooth-laite hakee vastaanottoalueeltaan muita näkyvissä olevia Bluetooth-laitteita. Kerran tunnistetut laitteet tallennetaan niin, että pariliitos on tarpeen luoda ainoastaan ensimmäisen yhteyden aikana. Tämä ohje kuvaa pariliitosta erilaisten järjestelmien välillä. Ohje on laadittu seuraaville BMW järjestelmille: Audiojärjestelmä K 1600 GT, K 1600 GTL tai R 1200 RT. BMW Motorrad kommunikaatiojärjestelmä (versiosta 2.0 alkaen) BMW Motorrad navigointilaite Kuvaus perustuu malleihin K 1600 GT ja K 1600 GTL, mutta pätee myös malliin R 1200 RT. Poikkeukset kuvataan erikseen. Muita järjestelmiä voi käyttää, tosin BMW Motorrad ei voi teknisten tietojen mahdollisten poikkeamien ja erilaisten yhdistelymahdollisuuksien vuoksi taata moitteetonta toimintaa. Järjestelmillä täytyy olla seuraavat ominaisuudet: Navigointilaitteet: Valitse HFP (Hands Free Profile) tai HSP (Headset Profile, jotta voit kommunikoida BMW kommunikaatiojärjestelmän kanssa. Matkapuhelimet: Valitse HFP/HSP, jotta voit kommunikoida BMW navigointijärjestelmän kanssa tai BMW kommunikaatiojärjestelmän kanssa. Kommunikaatiojärjestelmät: Valitse A2DP (Advanced Audio Distribution Profile), jotta voit vastaanottaa BMW audiojärjestelmästä audiotietoja. Valitse HFP/HSP, jotta voit kommunikoida BMW navigointijärjestelmän kanssa. Kaksi kommunikaatiojärjestelmää (kuljettajan ja matkustajan) voidaan yhdistää audiojärjestelmään vain BMW Motorrad - järjestelmiä käytettäessä. Niiden täytyy tukea Bluetoothstandardia 2.0 tai sitä uudempia. Muiden valmistajien kommunikaatiojärjestelmiä ei tässä tapauksessa voida käyttää. Kaikkien järjestelmien moitteettoman toiminnan kannalta on ratkaisevaa oikea järjestys pariliitosta tehtäessä:

41 z Pairing eli pariliitos Kaikki olemassa olevat pariliitosmerkinnät on poistettava audiojärjestelmästä ja kommunikaatiojärjestelmistä. Audiojärjestelmän pariliitos kommunikaatiojärjestelmän kanssa on luotava ensin. Vasta sitten on mahdollista tehdä toinen kommunikaatiojärjestelmien pariliitos muiden järjestelmien tai laitteiden kanssa. BMW Motorrad -kommunikaatiojärjestelmä voi tallentaa vain A2DP-musiikkilaitteen. Jos haluat liittää kommunikaatiojärjestelmään jonkin muun musiikkilaitteen kuin audiojärjestelmän, pariliitostiedot on ensin poistettava audiojärjestelmästä. Langatonta kommunikointia koskeva ohje: Bluetooth tarkoittaa langatonta kommunikaatiota lähietäisyydellä. Vaikka Bluetooth on suunniteltu mahdollisimman häiriöttömiin yhteyksiin lähietäisyyksillä, häiriöt ovat aina mahdollisia samoin kuin muissa langattomissa tiedonsiirtojärjestelmissä. Yhteyksissä voi olla häiriöitä tai ne saattavat katketa hetkeksi tai kadota kokonaan. Etenkin, jos useita laitteita käytetään samassa Bluetoothverkossa, ongelmatonta käyttöä ei voida tällaista langatonta tekniikkaa käytettäessä taata joka tilanteessa. 8 39

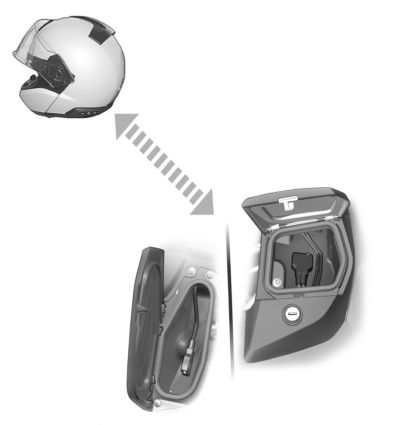

42 8 40 Pairing eli pariliitos z Laajennus 1: audiojärjestelmä ja 1 kypärä Edellytykset - Yksi BMW Motorrad - kommunikaatiojärjestelmä jossa Bluetooth 1.2 (pariliitos WCS-1 ei mahdollinen), Bluetooth 2.0 tai tuoreempi. - Kaikkien lähistöllä olevien Bluetooth-laitteiden tai niiden Bluetooth-toimintojen täytyy olla pois päältä (käytä tarvittaessa matkapuhelimen tai navigointijärjestelmän hakutoimintoa tarkastaaksesi, onko tuntemattomia Bluetooth-laitteita näkyvissä).

43 z Pairing eli pariliitos Laajennuksen 1 vaiheet: Audiojärjestelmä - kypärä Pariliitos audiojärjestelmä ja kypärän kommunikaatiojärjestelmä Pariliitos audiojärjestelmä ja kypärän kommunikaatiojärjestelmä Audiojärjestelmän ( 41). Pariliitosmerkintöjen nollaaminen ( 41). Kommunikaatiojärjestelmän päälle ( 42). Pariliitosmerkintöjen nollaaminen kommunikaatiojärjestelmästä ( 42). Kommunikaatiojärjestelmän näkyväksi ( 42). Kommunikaatiojärjestelmän haku ( 43). Audiojärjestelmän pois ( 44). Kommunikaatiojärjestelmän pois ( 44). Järjestelmien päälle ( 44). Yhteyden muodostaminen uudelleen ( 44). Audiojärjestelmän Kytke sytytysvirta. Jos audiojärjestelmä ei kytkeydy päälle automaattisesti: paina ON-näppäintä. Pariliitosmerkintöjen nollaaminen Hae näyttöön valikko Settings ja valitse valikkokohta Audio - BT pairing. Poista pariliitostiedot muistista valitsemalla Unpair all ja Confirm. 8 41

44 8 42 Pairing eli pariliitos z Kommunikaatiojärjestelmän päälle Pidä näppäintä 2 painettuna, kunnes kuuluu korkea kuittausääni ja vihreä LED 6 alkaa vilkkua. Kommunikaatiojärjestelmä tekee perusasetuksen, vihreä LED vilkkuu hitaasti. Sen jälkeen kommunikaatiojärjestelmä siirtyy valmiustilaan, vihreä LED vilkkuu kerran sekunnissa. Pariliitosmerkintöjen nollaaminen kommunikaatiojärjestelmästä Pidä näppäintä 1 ja näppäintä 2 yhtä aikaa painettuna. Jos nollaaminen onnistui, vihreä LED 6 palaa lyhyen aikaa ja vaihtaa sitten hitaaseen käyttövalmiusvilkkumiseen. Lisäksi kuuluu korkea kuittausääni. Kommunikaatiojärjestelmän näkyväksi Vaiheiden "Kommunikaatiojärjestelmän näkyväksi" ja "Kommunikaatiojärjestelmän haku" välillä saa olla enintään 60 sekuntia. Ne täytyy siksi tehdä välittömästi peräkkäin. BMW Motorrad suosittaa lukemaan molempien vaiheiden toimintaohjeet ensin huolella. Pidä kypärän näppäintä 2 ja näppäintä 3 samanaikaisesti painettuna, kunnes vihreän LED-valon 6 vilkkumisnopeus

45 z Pairing eli pariliitos on kaksinkertaistunut (vilkkuu 2 kertaa sekunnissa). Kypärän kommunikaatiojärjestelmä on nyt enintään 60 sekuntia "näkyvä" muille Bluetooth-laitteille, vihreä LED-valo vilkkuu kaksi kertaa sekunnissa. Kommunikaatiojärjestelmän haku Vaiheiden "Kommunikaatiojärjestelmän näkyväksi" ja "Kommunikaatiojärjestelmän haku" välillä saa olla enintään 60 sekuntia. Ne täytyy siksi tehdä välittömästi peräkkäin. BMW Motorrad suosittaa lukemaan molempien vaiheiden toimintaohjeet ensin huolella. Hae näyttöön valikko Settings ja valitse valikkokohta Audio - BT pairing. Valitse Pair helmet 1 muodostaaksesi yhteyden kuljettajan kypärään. Audiojärjestelmä hakee näkyvillä olevia Bluetooth-yhteensopivia laitteita, näytössä näkyy Searching. Haun päätyttyä kaikki löydetyt laitteet näytetään näytössä. BMW Motorrad -kommunikaatiojärjestelmät näytetään näytössä kohdassabmw_he... Valitse kommunikaatiojärjestelmä yhteyden muodostamista varten. Connecting ilmestyy näyttöön. Jos pariliitoksen tekeminen onnistui, näytössä näkyy Successful. 8 43

46 8 44 Pairing eli pariliitos z Audiojärjestelmän pois Kytke pois sytytysvirta tai paina sytytysvirta kytkettynä ON-näppäintä. Kommunikaatiojärjestelmän pois Pidä näppäintä 2 painettuna, kunnes kuuluu matala kuittausääni ja punainen LED 4 alkaa vilkkua. Kommunikaatiojärjestelmä kytkeytyy pois päältä, punainen LED vilkahtaa kolme kertaa. Järjestelmät tunnistavat toinen toisensa, muita toimenpiteitä ei tarvita. Yhteyden muodostaminen uudelleen Audiojärjestelmän pariliitos kommunikaatiojärjestelmän kanssa onnistui, mutta yhteyttä ei muodostunut: Järjestelmien päälle Kytke kaikki osalliset järjestelmät päälle. ON-näppäintä ei saa painaa liian nopeasti peräkkäin kahta kertaa, jotta järjestelmät muodostavat jälleen yhteyden.

47 z Pairing eli pariliitos 8 45 Vaihtoehtona yhteydenmuodostukseen audiojärjestelmän kanssa voidaan painaa kommunikaatiojärjestelmän näppäintä 2 kaksi kertaa nopeasti peräkkäin, jolloin järjestelmät muodostavat jälleen yhteyden.

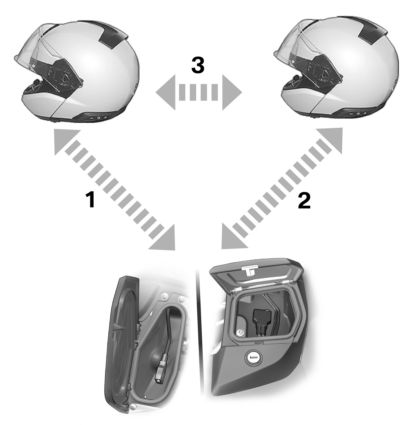

48 8 46 Pairing eli pariliitos z Laajennus 2: audiojärjestelmä ja 2 kypärä Edellytykset - Kaksi kypärää joissa BMW Motorrad -kommunikaatiojärjestelmä jossa Bluetooth 2.0 tai tuoreempi (pariliitos Bluetooth 1.2 ei ole mahdollinen). - Kaikkien lähistöllä olevien Bluetooth-laitteiden tai niiden Bluetooth-toimintojen täytyy olla pois päältä (käytä tarvittaessa matkapuhelimen tai navigointijärjestelmän hakutoimintoa tarkastaaksesi, onko tuntemattomia Bluetooth-laitteita näkyvissä).

49 z Pairing eli pariliitos Laajennuksen 2 vaiheet: Audiojärjestelmä - kaksi kypärää Pariliitos audiojärjestelmä ja kommunikaatiojärjestelmä kypärä 1 Pariliitos audiojärjestelmä ja kommunikaatiojärjestelmä kypärä 2 Pariliitos kommunikaatiojärjestelmä kypärä 1 ja kommunikaatiojärjestelmä kypärä 2 Pariliitos audiojärjestelmä ja kommunikaatiojärjestelmä kypärä 1 Audiojärjestelmän ( 47). Pariliitosmerkintöjen nollaaminen ( 47). Kypärän 1 kommunikaatiojärjestelmän päälle ( 48). Pariliitosmerkintöjen poistaminen kypärän 1 kommunikaatiojärjestelmästä ( 48). Kypärän 1 kommunikaatiojärjestelmän näkyväksi ( 49). Kypärän 1 kommunikaatiojärjestelmän haku ( 49). Kypärän 1 kommunikaatiojärjestelmän pois päältä ( 50). Audiojärjestelmän Kytke sytytysvirta. Jos audiojärjestelmä ei kytkeydy päälle automaattisesti: paina ON-näppäintä. Pariliitosmerkintöjen nollaaminen Hae näyttöön valikko Settings ja valitse valikkokohta Audio - BT pairing. 8 47

50 8 48 Kypärän 1 kommunikaatiojärjestelmän päälle Pariliitosmerkintöjen poistaminen kypärän 1 kommunikaatiojärjestelmästä Pairing eli pariliitos z Poista pariliitostiedot muistista valitsemalla Unpair all ja Confirm. Pidä näppäintä 2 painettuna, kunnes kuuluu korkea kuittausääni ja vihreä LED 6 alkaa vilkkua. Kommunikaatiojärjestelmä tekee perusasetuksen, vihreä LED vilkkuu hitaasti. Sen jälkeen kommunikaatiojärjestelmä siirtyy valmiustilaan, vihreä LED vilkkuu kerran sekunnissa. Pidä näppäintä 1 ja näppäintä 2 yhtä aikaa painettuna. Jos nollaaminen onnistui, vihreä LED 6 palaa lyhyen aikaa ja vaihtaa sitten hitaaseen käyttövalmiusvilkkumiseen. Lisäksi kuuluu korkea kuittausääni.

51 z Pairing eli pariliitos Kypärän 1 kommunikaatiojärjestelmän näkyväksi Vaiheiden "Kommunikaatiojärjestelmän näkyväksi" ja "Kommunikaatiojärjestelmän haku" välillä saa olla enintään 60 sekuntia. Ne täytyy siksi tehdä välittömästi peräkkäin. BMW Motorrad suosittaa lukemaan molempien vaiheiden toimintaohjeet ensin huolella. on kaksinkertaistunut (vilkkuu 2 kertaa sekunnissa). Kypärän kommunikaatiojärjestelmä on nyt enintään 60 sekuntia "näkyvä" muille Bluetooth-laitteille, vihreä LED-valo vilkkuu kaksi kertaa sekunnissa. Kypärän 1 kommunikaatiojärjestelmän haku Vaiheiden "Kommunikaatiojärjestelmän näkyväksi" ja "Kommunikaatiojärjestelmän haku" välillä saa olla enintään 60 sekuntia. Ne täytyy siksi tehdä välittömästi peräkkäin. BMW Motorrad suosittaa lukemaan molempien vaiheiden toimintaohjeet ensin huolella. Valitse Pair helmet 1 muodostaaksesi yhteyden kuljettajan kypärään. Audiojärjestelmä hakee näkyvillä olevia Bluetooth-yhteensopivia laitteita, näytössä näkyy Searching. Haun päätyttyä kaikki löydetyt laitteet näytetään näytössä Pidä kypärän 1 näppäintä 2 ja näppäintä 3 samanaikaisesti painettuina, kunnes vihreän LED-valon 6 vilkkumisnopeus Hae näyttöön valikko Settings ja valitse valikkokohta Audio - BT pairing.

52 8 50 Pairing eli pariliitos z BMW Motorrad -kommunikaatiojärjestelmät näytetään näytössä kohdassabmw_he... Valitse kommunikaatiojärjestelmä yhteyden muodostamista varten. Connecting ilmestyy näyttöön. Jos pariliitoksen tekeminen onnistui, näytössä näkyy Successful. Kypärän 1 kommunikaatiojärjestelmän pois päältä Pidä näppäintä 2 painettuna, kunnes kuuluu matala kuittausääni ja punainen LED 4 alkaa vilkkua. Kommunikaatiojärjestelmä kytkeytyy pois päältä, punainen LED vilkahtaa kolme kertaa. Pariliitos audiojärjestelmä ja kommunikaatiojärjestelmä kypärä 2 Kypärän 2 kommunikaatiojärjestelmän päälle ( 51). Pariliitosmerkintöjen poistaminen kypärän 2 kommunikaatiojärjestelmästä ( 51). Kypärän 2 kommunikaatiojärjestelmän näkyväksi ( 51). Kypärän 2 kommunikaatiojärjestelmän haku ( 52). Audiojärjestelmän pois ( 53).

53 z Pairing eli pariliitos Kypärän 2 kommunikaatiojärjestelmän päälle Pariliitosmerkintöjen poistaminen kypärän 2 kommunikaatiojärjestelmästä Kypärän 2 kommunikaatiojärjestelmän näkyväksi Vaiheiden "Kommunikaatiojärjestelmän näkyväksi" ja "Kommunikaatiojärjestelmän haku" välillä saa olla enintään 60 sekuntia. Ne täytyy siksi tehdä välittömästi peräkkäin. BMW Motorrad suosittaa lukemaan molempien vaiheiden toimintaohjeet ensin huolella Pidä näppäintä 2 painettuna, kunnes kuuluu korkea kuittausääni ja vihreä LED 6 alkaa vilkkua. Kommunikaatiojärjestelmä tekee perusasetuksen, vihreä LED vilkkuu hitaasti. Sen jälkeen kommunikaatiojärjestelmä siirtyy valmiustilaan, vihreä LED vilkkuu kerran sekunnissa. Pidä näppäintä 1 ja näppäintä 2 yhtä aikaa painettuna. Jos nollaaminen onnistui, vihreä LED 6 palaa lyhyen aikaa ja vaihtaa sitten hitaaseen käyttövalmiusvilkkumiseen. Lisäksi kuuluu korkea kuittausääni. Pidä kypärän 2 näppäintä 2 ja näppäintä 3 samanaikaisesti painettuina, kunnes vihreän LED-valon 6 vilkkumisnopeus

54 8 52 Pairing eli pariliitos z on kaksinkertaistunut (vilkkuu 2 kertaa sekunnissa). Kypärän kommunikaatiojärjestelmä on nyt enintään 60 sekuntia "näkyvä" muille Bluetooth-laitteille, vihreä LED-valo vilkkuu kaksi kertaa sekunnissa. Kypärän 2 kommunikaatiojärjestelmän haku Vaiheiden "Kommunikaatiojärjestelmän näkyväksi" ja "Kommunikaatiojärjestelmän haku" välillä saa olla enintään 60 sekuntia. Ne täytyy siksi tehdä välittömästi peräkkäin. BMW Motorrad suosittaa lukemaan molempien vaiheiden toimintaohjeet ensin huolella. Hae näyttöön valikko Settings ja valitse valikkokohta Audio - BT pairing. Valitse Pair helmet 2 muodostaaksesi yhteyden matkustajan kypärään. Audiojärjestelmä hakee näkyvillä olevia Bluetooth-yhteensopivia laitteita, näytössä näkyy Searching. Haun päätyttyä kaikki löydetyt laitteet näytetään näytössä. BMW Motorrad -kommunikaatiojärjestelmät näytetään näytössä kohdassabmw_he... Valitse kommunikaatiojärjestelmä yhteyden muodostamista varten. Connecting ilmestyy näyttöön. Jos pariliitoksen tekeminen onnistui, näytössä näkyy Successful.

55 z Pairing eli pariliitos Audiojärjestelmän pois Kytke pois sytytysvirta tai paina sytytysvirta kytkettynä ON-näppäintä. Pariliitos kommunikaatiojärjestelmä kypärä 1 ja kommunikaatiojärjestelmä kypärä 2 Kypärän 1 kommunikaatiojärjestelmän päälle ( 53). Kypärän 2 kommunikaatiojärjestelmän näkyväksi ( 51). Kypärän 2 kommunikaatiojärjestelmän haku ( 54). Kypärän 1 kommunikaatiojärjestelmän pois päältä ( 55). Kypärän 2 kommunikaatiojärjestelmän pois päältä ( 55). Järjestelmien päälle ( 55). Yhteyden muodostaminen uudelleen ( 56). Kypärän 1 kommunikaatiojärjestelmän päälle Pidä näppäintä 2 painettuna, kunnes kuuluu korkea kuittausääni ja vihreä LED 6 alkaa vilkkua. Kommunikaatiojärjestelmä tekee perusasetuksen, vihreä LED vilkkuu hitaasti. Sen jälkeen kommunikaatiojärjestelmä siirtyy valmiustilaan, vihreä LED vilkkuu kerran sekunnissa. 8 53

56 8 54 Pairing eli pariliitos z Kypärän 2 kommunikaatiojärjestelmän näkyväksi Vaiheiden "Kommunikaatiojärjestelmän näkyväksi" ja "Kommunikaatiojärjestelmän haku" välillä saa olla enintään 60 sekuntia. Ne täytyy siksi tehdä välittömästi peräkkäin. BMW Motorrad suosittaa lukemaan molempien vaiheiden toimintaohjeet ensin huolella. on kaksinkertaistunut (vilkkuu 2 kertaa sekunnissa). Kypärän kommunikaatiojärjestelmä on nyt enintään 60 sekuntia "näkyvä" muille Bluetooth-laitteille, vihreä LED-valo vilkkuu kaksi kertaa sekunnissa. Kypärän 2 kommunikaatiojärjestelmän haku Vaiheiden "Kommunikaatiojärjestelmän näkyväksi" ja "Kommunikaatiojärjestelmän haku" välillä saa olla enintään 60 sekuntia. Ne täytyy siksi tehdä välittömästi peräkkäin. BMW Motorrad suosittaa lukemaan molempien vaiheiden toimintaohjeet ensin huolella. Pidä kypärän 1 näppäintä 2 ja näppäintä 3 samanaikaisesti painettuina, kunnes vihreän LED-valon 6 vilkkumisnopeus on kaksinkertaistunut (vilkkuu 4 kertaa sekunnissa). Kypärän 1 kommunikaatiojärjestelmä hakee nyt enintään 15 sekunnin ajan toista "näkyvää" kypärää, vihreä LED-valo 6 vilkkuu neljä kertaa sekunnissa. Pidä kypärän 2 näppäintä 2 ja näppäintä 3 samanaikaisesti painettuina, kunnes vihreän LED-valon 6 vilkkumisnopeus

57 z Pairing eli pariliitos Kypärän 1 kommunikaatiojärjestelmän pois päältä Kypärän 2 kommunikaatiojärjestelmän pois päältä 8 55 Etsittävän kypärän 2 vihreä LED vilkkuu kaksi kertaa tiheämmin kuin näkyvän kypärän 1 vihreä LED. Jos pariliitos onnistui, molempien kypärien vihreät LED-valot palavat yhden sekunnin ajan jatkuvasti, ja puheyhteys muodostetaan. Lisäksi molemmista kypäristä kuuluu korkea kuittausääni. Pidä näppäintä 2 painettuna, kunnes kuuluu matala kuittausääni ja punainen LED 4 alkaa vilkkua. Kommunikaatiojärjestelmä kytkeytyy pois päältä, punainen LED vilkahtaa kolme kertaa. Pidä näppäintä 2 painettuna, kunnes kuuluu matala kuittausääni ja punainen LED 4 alkaa vilkkua. Kommunikaatiojärjestelmä kytkeytyy pois päältä, punainen LED vilkahtaa kolme kertaa. Järjestelmien päälle Kytke kaikki osalliset järjestelmät päälle.

58 8 56 Pairing eli pariliitos z Järjestelmät tunnistavat toinen toisensa, muita toimenpiteitä ei tarvita. Yhteyden muodostaminen uudelleen Audiojärjestelmän pariliitos kommunikaatiojärjestelmän kanssa onnistui, mutta yhteyttä ei muodostunut: Vaihtoehtona yhteydenmuodostukseen audiojärjestelmän kanssa voidaan painaa kommunikaatiojärjestelmän näppäintä 2 kaksi kertaa nopeasti peräkkäin, jolloin järjestelmät muodostavat jälleen yhteyden. ON-näppäintä ei saa painaa liian nopeasti peräkkäin kahta kertaa, jotta järjestelmät muodostavat jälleen yhteyden.

59 z Pairing eli pariliitos Laajennus 3: audiojärjestelmä ja 2 kypärä ja 2 matkapuhelinta Edellytykset - Kaksi kypärää joissa BMW Motorrad - kommunikaatiojärjestelmä jossa Bluetooth 2.0 tai tuoreempi (pariliitos Bluetooth 1.2 ei ole mahdollinen). - Kaikkien lähistöllä olevien Bluetooth-laitteiden tai niiden Bluetooth-toimintojen täytyy olla pois päältä (käytä tarvittaessa matkapuhelimen tai navigointijärjestelmän hakutoimintoa tarkastaaksesi, onko tuntemattomia Bluetooth-laitteita näkyvissä). 8 57

60 8 58 Pairing eli pariliitos z Laajennuksen 3 vaiheet: Audiojärjestelmä - kaksi kypärää - kaksi matkapuhelinta Pariliitos audiojärjestelmä ja kommunikaatiojärjestelmä kypärä 1 Pariliitos audiojärjestelmä ja kommunikaatiojärjestelmä kypärä 2 Pariliitos kommunikaatiojärjestelmä kypärä 1 ja kommunikaatiojärjestelmä kypärä 2 Pariliitos kommunikaatiojärjestelmä kypärä 1 ja matkapuhelin 1 Pariliitos kommunikaatiojärjestelmä kypärä 2 ja matkapuhelin 2 Pariliitos audiojärjestelmä ja kommunikaatiojärjestelmä kypärä 1 Audiojärjestelmän ( 58). Pariliitosmerkintöjen nollaaminen ( 58). Kypärän 1 kommunikaatiojärjestelmän päälle ( 59). Pariliitosmerkintöjen poistaminen kypärän 1 kommunikaatiojärjestelmästä ( 59). Kypärän 1 kommunikaatiojärjestelmän näkyväksi ( 60). Kypärän 1 kommunikaatiojärjestelmän haku ( 60). Kypärän 1 kommunikaatiojärjestelmän pois päältä ( 55). Audiojärjestelmän Kytke sytytysvirta. Jos audiojärjestelmä ei kytkeydy päälle automaattisesti: paina ON-näppäintä. Pariliitosmerkintöjen nollaaminen Hae näyttöön valikko Settings ja valitse valikkokohta Audio - BT pairing.

61 z Pairing eli pariliitos Kypärän 1 kommunikaatiojärjestelmän päälle Pariliitosmerkintöjen poistaminen kypärän 1 kommunikaatiojärjestelmästä 8 59 Poista pariliitostiedot muistista valitsemalla Unpair all ja Confirm. Pidä näppäintä 2 painettuna, kunnes kuuluu korkea kuittausääni ja vihreä LED 6 alkaa vilkkua. Kommunikaatiojärjestelmä tekee perusasetuksen, vihreä LED vilkkuu hitaasti. Sen jälkeen kommunikaatiojärjestelmä siirtyy valmiustilaan, vihreä LED vilkkuu kerran sekunnissa. Pidä näppäintä 1 ja näppäintä 2 yhtä aikaa painettuna. Jos nollaaminen onnistui, vihreä LED 6 palaa lyhyen aikaa ja vaihtaa sitten hitaaseen käyttövalmiusvilkkumiseen. Lisäksi kuuluu korkea kuittausääni.

62 8 60 Pairing eli pariliitos z Kypärän 1 kommunikaatiojärjestelmän näkyväksi Vaiheiden "Kommunikaatiojärjestelmän näkyväksi" ja "Kommunikaatiojärjestelmän haku" välillä saa olla enintään 60 sekuntia. Ne täytyy siksi tehdä välittömästi peräkkäin. BMW Motorrad suosittaa lukemaan molempien vaiheiden toimintaohjeet ensin huolella. on kaksinkertaistunut (vilkkuu 2 kertaa sekunnissa). Kypärän kommunikaatiojärjestelmä on nyt enintään 60 sekuntia "näkyvä" muille Bluetooth-laitteille, vihreä LED-valo vilkkuu kaksi kertaa sekunnissa. Kypärän 1 kommunikaatiojärjestelmän haku Vaiheiden "Kommunikaatiojärjestelmän näkyväksi" ja "Kommunikaatiojärjestelmän haku" välillä saa olla enintään 60 sekuntia. Ne täytyy siksi tehdä välittömästi peräkkäin. BMW Motorrad suosittaa lukemaan molempien vaiheiden toimintaohjeet ensin huolella. Valitse Pair helmet 1 muodostaaksesi yhteyden kuljettajan kypärään. Audiojärjestelmä hakee näkyvillä olevia Bluetooth-yhteensopivia laitteita, näytössä näkyy Searching. Haun päätyttyä kaikki löydetyt laitteet näytetään näytössä. Pidä kypärän 1 näppäintä 2 ja näppäintä 3 samanaikaisesti painettuina, kunnes vihreän LED-valon 6 vilkkumisnopeus Hae näyttöön valikko Settings ja valitse valikkokohta Audio - BT pairing.

63 z Pairing eli pariliitos BMW Motorrad -kommunikaatiojärjestelmät näytetään näytössä kohdassabmw_he... Valitse kommunikaatiojärjestelmä yhteyden muodostamista varten. Connecting ilmestyy näyttöön. Jos pariliitoksen tekeminen onnistui, näytössä näkyy Successful. Kypärän 1 kommunikaatiojärjestelmän pois päältä Pidä näppäintä 2 painettuna, kunnes kuuluu matala kuittausääni ja punainen LED 4 alkaa vilkkua. Kommunikaatiojärjestelmä kytkeytyy pois päältä, punainen LED vilkahtaa kolme kertaa. Pariliitos audiojärjestelmä ja kommunikaatiojärjestelmä kypärä 2 Kypärän 2 kommunikaatiojärjestelmän päälle ( 62). Pariliitosmerkintöjen poistaminen kypärän 2 kommunikaatiojärjestelmästä ( 62). Kypärän 2 kommunikaatiojärjestelmän näkyväksi ( 62). Kypärän 2 kommunikaatiojärjestelmän haku ( 63). Audiojärjestelmän pois ( 64). 8 61

64 8 62 Pairing eli pariliitos z Kypärän 2 kommunikaatiojärjestelmän päälle Pidä näppäintä 2 painettuna, kunnes kuuluu korkea kuittausääni ja vihreä LED 6 alkaa vilkkua. Kommunikaatiojärjestelmä tekee perusasetuksen, vihreä LED vilkkuu hitaasti. Sen jälkeen kommunikaatiojärjestelmä siirtyy valmiustilaan, vihreä LED vilkkuu kerran sekunnissa. Pariliitosmerkintöjen poistaminen kypärän 2 kommunikaatiojärjestelmästä Pidä näppäintä 1 ja näppäintä 2 yhtä aikaa painettuna. Jos nollaaminen onnistui, vihreä LED 6 palaa lyhyen aikaa ja vaihtaa sitten hitaaseen käyttövalmiusvilkkumiseen. Lisäksi kuuluu korkea kuittausääni. Kypärän 2 kommunikaatiojärjestelmän näkyväksi Vaiheiden "Kommunikaatiojärjestelmän näkyväksi" ja "Kommunikaatiojärjestelmän haku" välillä saa olla enintään 60 sekuntia. Ne täytyy siksi tehdä välittömästi peräkkäin. BMW Motorrad suosittaa lukemaan molempien vaiheiden toimintaohjeet ensin huolella. Pidä kypärän 2 näppäintä 2 ja näppäintä 3 samanaikaisesti painettuina, kunnes vihreän LED-valon 6 vilkkumisnopeus

65 z Pairing eli pariliitos on kaksinkertaistunut (vilkkuu 2 kertaa sekunnissa). Kypärän kommunikaatiojärjestelmä on nyt enintään 60 sekuntia "näkyvä" muille Bluetooth-laitteille, vihreä LED-valo vilkkuu kaksi kertaa sekunnissa. Kypärän 2 kommunikaatiojärjestelmän haku Vaiheiden "Kommunikaatiojärjestelmän näkyväksi" ja "Kommunikaatiojärjestelmän haku" välillä saa olla enintään 60 sekuntia. Ne täytyy siksi tehdä välittömästi peräkkäin. BMW Motorrad suosittaa lukemaan molempien vaiheiden toimintaohjeet ensin huolella. Hae näyttöön valikko Settings ja valitse valikkokohta Audio - BT pairing. Valitse Pair helmet 2 muodostaaksesi yhteyden matkustajan kypärään. Audiojärjestelmä hakee näkyvillä olevia Bluetooth-yhteensopivia laitteita, näytössä näkyy Searching. Haun päätyttyä kaikki löydetyt laitteet näytetään näytössä. BMW Motorrad -kommunikaatiojärjestelmät näytetään näytössä kohdassabmw_he... Valitse kommunikaatiojärjestelmä yhteyden muodostamista varten. Connecting ilmestyy näyttöön. Jos pariliitoksen tekeminen onnistui, näytössä näkyy Successful. 8 63

66 8 64 Pairing eli pariliitos z Audiojärjestelmän pois Kytke pois sytytysvirta tai paina sytytysvirta kytkettynä ON-näppäintä. Pariliitos kommunikaatiojärjestelmä kypärä 1 ja kommunikaatiojärjestelmä kypärä 2 Kypärän 1 kommunikaatiojärjestelmän päälle ( 64). Kypärän 2 kommunikaatiojärjestelmän näkyväksi ( 62). Kypärän 2 kommunikaatiojärjestelmän haku ( 65). Kypärän 1 kommunikaatiojärjestelmän pois päältä ( 66). Kypärän 2 kommunikaatiojärjestelmän pois päältä ( 66). Kypärän 1 kommunikaatiojärjestelmän päälle Pidä näppäintä 2 painettuna, kunnes kuuluu korkea kuittausääni ja vihreä LED 6 alkaa vilkkua. Kommunikaatiojärjestelmä tekee perusasetuksen, vihreä LED vilkkuu hitaasti. Sen jälkeen kommunikaatiojärjestelmä siirtyy valmiustilaan, vihreä LED vilkkuu kerran sekunnissa.

67 z Pairing eli pariliitos Kypärän 2 kommunikaatiojärjestelmän näkyväksi Vaiheiden "Kommunikaatiojärjestelmän näkyväksi" ja "Kommunikaatiojärjestelmän haku" välillä saa olla enintään 60 sekuntia. Ne täytyy siksi tehdä välittömästi peräkkäin. BMW Motorrad suosittaa lukemaan molempien vaiheiden toimintaohjeet ensin huolella. on kaksinkertaistunut (vilkkuu 2 kertaa sekunnissa). Kypärän kommunikaatiojärjestelmä on nyt enintään 60 sekuntia "näkyvä" muille Bluetooth-laitteille, vihreä LED-valo vilkkuu kaksi kertaa sekunnissa. Kypärän 2 kommunikaatiojärjestelmän haku Vaiheiden "Kommunikaatiojärjestelmän näkyväksi" ja "Kommunikaatiojärjestelmän haku" välillä saa olla enintään 60 sekuntia. Ne täytyy siksi tehdä välittömästi peräkkäin. BMW Motorrad suosittaa lukemaan molempien vaiheiden toimintaohjeet ensin huolella. Pidä kypärän 1 näppäintä 2 ja näppäintä 3 samanaikaisesti painettuina, kunnes vihreän LED-valon 6 vilkkumisnopeus on kaksinkertaistunut (vilkkuu 4 kertaa sekunnissa). Kypärän 1 kommunikaatiojärjestelmä hakee nyt enintään 15 sekunnin ajan toista "näkyvää" kypärää, vihreä LED-valo 6 vilkkuu neljä kertaa sekunnissa Pidä kypärän 2 näppäintä 2 ja näppäintä 3 samanaikaisesti painettuina, kunnes vihreän LED-valon 6 vilkkumisnopeus

68 8 66 Kypärän 1 kommunikaatiojärjestelmän pois päältä Kypärän 2 kommunikaatiojärjestelmän pois päältä Pairing eli pariliitos z Etsittävän kypärän 2 vihreä LED vilkkuu kaksi kertaa tiheämmin kuin näkyvän kypärän 1 vihreä LED. Jos pariliitos onnistui, molempien kypärien vihreät LED-valot palavat yhden sekunnin ajan jatkuvasti, ja puheyhteys muodostetaan. Lisäksi molemmista kypäristä kuuluu korkea kuittausääni. Pidä näppäintä 2 painettuna, kunnes kuuluu matala kuittausääni ja punainen LED 4 alkaa vilkkua. Kommunikaatiojärjestelmä kytkeytyy pois päältä, punainen LED vilkahtaa kolme kertaa. Pidä näppäintä 2 painettuna, kunnes kuuluu matala kuittausääni ja punainen LED 4 alkaa vilkkua. Kommunikaatiojärjestelmä kytkeytyy pois päältä, punainen LED vilkahtaa kolme kertaa.

69 z Pairing eli pariliitos Pariliitos kommunikaatiojärjestelmä kypärä 1 ja matkapuhelin 1 Kypärän 1 kommunikaatiojärjestelmän päälle ( 67). Kytke matkapuhelin 1 päälle. ( 67). Kypärän 1 kommunikaatiojärjestelmän näkyväksi ( 67). Kypärän 1 kommunikaatiojärjestelmän haku ( 68). Matkapuhelimen 1 pois päältä ( 68). Kypärän 1 kommunikaatiojärjestelmän pois päältä ( 66). Kypärän 1 kommunikaatiojärjestelmän päälle Pidä näppäintä 2 painettuna, kunnes kuuluu korkea kuittausääni ja vihreä LED 6 alkaa vilkkua. Kommunikaatiojärjestelmä tekee perusasetuksen, vihreä LED vilkkuu hitaasti. Sen jälkeen kommunikaatiojärjestelmä siirtyy valmiustilaan, vihreä LED vilkkuu kerran sekunnissa. Kytke matkapuhelin 1 päälle. Kytke matkapuhelin 1 päälle. Kytke matkapuhelimen 1 Bluetooth-toiminnot päälle. Kypärän 1 kommunikaatiojärjestelmän näkyväksi Vaiheiden "Kommunikaatiojärjestelmän näkyväksi" ja "Kommunikaatiojärjestelmän haku" välillä saa olla enintään 60 sekuntia. Ne täytyy siksi tehdä välittömästi peräkkäin. BMW Motorrad suosittaa lukemaan molempien vaiheiden toimintaohjeet ensin huolella. 8 67

70 8 68 Pairing eli pariliitos z Pidä kypärän 1 näppäintä 2 ja näppäintä 3 samanaikaisesti painettuina, kunnes vihreän LED-valon 6 vilkkumisnopeus on kaksinkertaistunut (vilkkuu 2 kertaa sekunnissa). Kypärän kommunikaatiojärjestelmä on nyt enintään 60 sekuntia "näkyvä" muille Bluetooth-laitteille, vihreä LED-valo vilkkuu kaksi kertaa sekunnissa. Kypärän 1 kommunikaatiojärjestelmän haku Vaiheiden "Kommunikaatiojärjestelmän näkyväksi" ja "Kommunikaatiojärjestelmän haku" välillä saa olla enintään 60 sekuntia. Ne täytyy siksi tehdä välittömästi peräkkäin. BMW Motorrad suosittaa lukemaan molempien vaiheiden toimintaohjeet ensin huolella. Haun käynnistäminen: matkapuhelin 1 hakee muita Bluetooth-laitteita. Matkapuhelin 1 näyttää listan löytyneistä (mahdollisesti jo valmiiksi tallennetuista) Bluetoothlaitteista. Kommunikaatiojärjestelmä näkyy headsetinä nimellä BMW_HELMET_II_xxxx, jolloin "xxxx" merkitsee tunnistusnumeroa. Kypärän 1 kommunikaatiojärjestelmän valinta. Matkapuhelimen näyttöön ilmestyvän vaatimuksen mukaisesti syötä kypärän tunnukseksi "0000". Matkapuhelin vahvistaa pariliitoksen. Matkapuhelimesta riippuen automaattinen yhteydenmuodostus pitää ehkä vahvistaa erikseen, tai muutoin antaa jokin lopetusvahvistus. Matkapuhelimen 1 pois päältä Matkapuhelimen 1 tai sen näkyvyyden pois päältä.

71 z Pairing eli pariliitos Kypärän 1 kommunikaatiojärjestelmän pois päältä Pidä näppäintä 2 painettuna, kunnes kuuluu matala kuittausääni ja punainen LED 4 alkaa vilkkua. Kommunikaatiojärjestelmä kytkeytyy pois päältä, punainen LED vilkahtaa kolme kertaa. Pariliitos kommunikaatiojärjestelmä kypärä 2 ja matkapuhelin 2 Kypärän 2 kommunikaatiojärjestelmän päälle ( 69). Matkapuhelimen 2 päälle ( 70). Kypärän 2 kommunikaatiojärjestelmän näkyväksi ( 70). Kypärän 2 kommunikaatiojärjestelmän haku ( 70). Kypärän 2 kommunikaatiojärjestelmän pois päältä ( 71). Järjestelmien päälle ( 71). Yhteyden muodostaminen uudelleen ( 71). Kypärän 2 kommunikaatiojärjestelmän päälle Pidä näppäintä 2 painettuna, kunnes kuuluu korkea kuittausääni ja vihreä LED 6 alkaa vilkkua. Kommunikaatiojärjestelmä tekee perusasetuksen, vihreä LED vilkkuu hitaasti. Sen jälkeen kommunikaatiojärjestelmä siirtyy valmiustilaan, vihreä LED vilkkuu kerran sekunnissa. 8 69

72 8 70 Pairing eli pariliitos z Matkapuhelimen 2 päälle Kytke matkapuhelin 2 päälle. Kytke matkapuhelimen 2 Bluetooth-toiminnot päälle. Kypärän 2 kommunikaatiojärjestelmän näkyväksi Vaiheiden "Kommunikaatiojärjestelmän näkyväksi" ja "Kommunikaatiojärjestelmän haku" välillä saa olla enintään 60 sekuntia. Ne täytyy siksi tehdä välittömästi peräkkäin. BMW Motorrad suosittaa lukemaan molempien vaiheiden toimintaohjeet ensin huolella. Pidä kypärän 2 näppäintä 2 ja näppäintä 3 samanaikaisesti painettuina, kunnes vihreän LED-valon 6 vilkkumisnopeus on kaksinkertaistunut (vilkkuu 2 kertaa sekunnissa). Kypärän kommunikaatiojärjestelmä on nyt enintään 60 sekuntia "näkyvä" muille Bluetooth-laitteille, vihreä LED-valo vilkkuu kaksi kertaa sekunnissa. Kypärän 2 kommunikaatiojärjestelmän haku Vaiheiden "Kommunikaatiojärjestelmän näkyväksi" ja "Kommunikaatiojärjestelmän haku" välillä saa olla enintään 60 sekuntia. Ne täytyy siksi tehdä välittömästi peräkkäin. BMW Motorrad suosittaa lukemaan molempien vaiheiden toimintaohjeet ensin huolella. Haun käynnistäminen: matkapuhelin 2 hakee muita Bluetooth-laitteita. Matkapuhelin 2 näyttää listan löytyneistä (mahdollisesti jo valmiiksi tallennetuista) Bluetoothlaitteista. Kommunikaatiojärjestelmä näkyy headsetinä merkinnällä tai nimellä BMW_HELMET_II_xxxx jolloin "xxxx" merkitsee tunnistusnumeroa.

73 z Pairing eli pariliitos Kypärän 2 kommunikaatiojärjestelmän valinta. Matkapuhelimen näyttöön ilmestyvän vaatimuksen mukaisesti syötä kypärän tunnukseksi "0000". Matkapuhelin vahvistaa pariliitoksen. Matkapuhelimesta riippuen automaattinen yhteydenmuodostus pitää ehkä vahvistaa erikseen, tai muutoin antaa jokin lopetusvahvistus. Kypärän 2 kommunikaatiojärjestelmän pois päältä Pidä näppäintä 2 painettuna, kunnes kuuluu matala kuittausääni ja punainen LED 4 alkaa vilkkua. Kommunikaatiojärjestelmä kytkeytyy pois päältä, punainen LED vilkahtaa kolme kertaa. Järjestelmät tunnistavat toinen toisensa, muita toimenpiteitä ei tarvita. Yhteyden muodostaminen uudelleen Audiojärjestelmän pariliitos kommunikaatiojärjestelmän kanssa onnistui, mutta yhteyttä ei muodostunut: 8 71 Järjestelmien päälle Kytke kaikki osalliset järjestelmät päälle. ON-näppäintä ei saa painaa liian nopeasti peräkkäin kahta kertaa, jotta järjestelmät muodostavat jälleen yhteyden.

74 8 72 Pairing eli pariliitos z Vaihtoehtona yhteydenmuodostukseen audiojärjestelmän kanssa voidaan painaa kommunikaatiojärjestelmän näppäintä 2 kaksi kertaa nopeasti peräkkäin, jolloin järjestelmät muodostavat jälleen yhteyden.

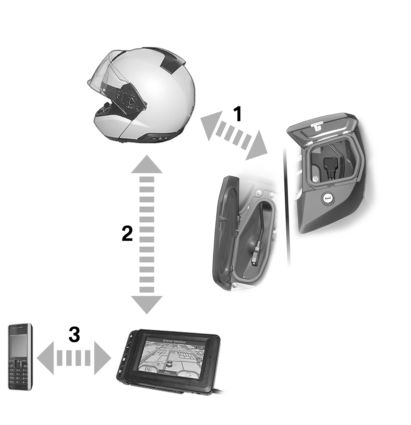

75 z Pairing eli pariliitos Laajennus 4: audiojärjestelmä ja kypärä, navigointijärjestelmä ja matkapuhelin Edellytykset - Yksi kypärä jossa BMW Motorrad - kommunikaatiojärjestelmä jossa Bluetooth 2.0 tai tuoreempi (pariliitos Bluetooth 1.2 ei ole mahdollinen). - Kaikkien lähistöllä olevien Bluetooth-laitteiden tai niiden Bluetooth-toimintojen täytyy olla pois päältä (käytä tarvittaessa matkapuhelimen tai navigointijärjestelmän hakutoimintoa tarkastaaksesi, onko tuntemattomia Bluetooth-laitteita näkyvissä). 8 73

76 8 74 Pairing eli pariliitos z Laajennuksen 4 vaiheet: Audiojärjestelmä - kypärä - navigointijärjestelmä - matkapuhelin Pariliitos audiojärjestelmä ja kypärän kommunikaatiojärjestelmä Pariliitos navigointijärjestelmä ja kypärän kommunikaatiojärjestelmä Navigointijärjestelmän ja matkapuhelimen pariliitos Pariliitos audiojärjestelmä ja kypärän kommunikaatiojärjestelmä Audiojärjestelmän ( 74). Pariliitosmerkintöjen nollaaminen ( 74). Kommunikaatiojärjestelmän päälle ( 75). Pariliitosmerkintöjen nollaaminen kommunikaatiojärjestelmästä ( 75). Kommunikaatiojärjestelmän näkyväksi ( 75). Kommunikaatiojärjestelmän haku ( 76). Audiojärjestelmän pois ( 77). Kommunikaatiojärjestelmän pois ( 77). Audiojärjestelmän Kytke sytytysvirta. Jos audiojärjestelmä ei kytkeydy päälle automaattisesti: paina ON-näppäintä. Pariliitosmerkintöjen nollaaminen Hae näyttöön valikko Settings ja valitse valikkokohta Audio - BT pairing. Poista pariliitostiedot muistista valitsemalla Unpair all ja Confirm.

77 z Pairing eli pariliitos Kommunikaatiojärjestelmän päälle Pidä näppäintä 2 painettuna, kunnes kuuluu korkea kuittausääni ja vihreä LED 6 alkaa vilkkua. Kommunikaatiojärjestelmä tekee perusasetuksen, vihreä LED vilkkuu hitaasti. Sen jälkeen kommunikaatiojärjestelmä siirtyy valmiustilaan, vihreä LED vilkkuu kerran sekunnissa. Pariliitosmerkintöjen nollaaminen kommunikaatiojärjestelmästä Pidä näppäintä 1 ja näppäintä 2 yhtä aikaa painettuna. Jos nollaaminen onnistui, vihreä LED 6 palaa lyhyen aikaa ja vaihtaa sitten hitaaseen käyttövalmiusvilkkumiseen. Lisäksi kuuluu korkea kuittausääni. Kommunikaatiojärjestelmän näkyväksi Vaiheiden "Kommunikaatiojärjestelmän näkyväksi" ja "Kommunikaatiojärjestelmän haku" välillä saa olla enintään 60 sekuntia. Ne täytyy siksi tehdä välittömästi peräkkäin. BMW Motorrad suosittaa lukemaan molempien vaiheiden toimintaohjeet ensin huolella. Pidä kypärän näppäintä 2 ja näppäintä 3 samanaikaisesti painettuna, kunnes vihreän LED-valon 6 vilkkumisnopeus 8 75

78 8 76 Pairing eli pariliitos z on kaksinkertaistunut (vilkkuu 2 kertaa sekunnissa). Kypärän kommunikaatiojärjestelmä on nyt enintään 60 sekuntia "näkyvä" muille Bluetooth-laitteille, vihreä LED-valo vilkkuu kaksi kertaa sekunnissa. Kommunikaatiojärjestelmän haku Vaiheiden "Kommunikaatiojärjestelmän näkyväksi" ja "Kommunikaatiojärjestelmän haku" välillä saa olla enintään 60 sekuntia. Ne täytyy siksi tehdä välittömästi peräkkäin. BMW Motorrad suosittaa lukemaan molempien vaiheiden toimintaohjeet ensin huolella. Hae näyttöön valikko Settings ja valitse valikkokohta Audio - BT pairing. Valitse Pair helmet 1 muodostaaksesi yhteyden kuljettajan kypärään. Audiojärjestelmä hakee näkyvillä olevia Bluetooth-yhteensopivia laitteita, näytössä näkyy Searching. Haun päätyttyä kaikki löydetyt laitteet näytetään näytössä. BMW Motorrad -kommunikaatiojärjestelmät näytetään näytössä kohdassabmw_he... Valitse kommunikaatiojärjestelmä yhteyden muodostamista varten. Connecting ilmestyy näyttöön. Jos pariliitoksen tekeminen onnistui, näytössä näkyy Successful.

79 z Pairing eli pariliitos Audiojärjestelmän pois Kommunikaatiojärjestelmän pois Pariliitos navigointijärjestelmä ja kypärän kommunikaatiojärjestelmä Jos kommunikaatiojärjestelmä ei saa pitkään aikaan signaalia navigointijärjestelmältä, kommunikaatiojärjestelmä kytkee yhteyden pois päältä Kytke pois sytytysvirta tai paina sytytysvirta kytkettynä ON-näppäintä. Pidä näppäintä 2 painettuna, kunnes kuuluu matala kuittausääni ja punainen LED 4 alkaa vilkkua. Kommunikaatiojärjestelmä kytkeytyy pois päältä, punainen LED vilkahtaa kolme kertaa. Kommunikaatiojärjestelmän päälle ( 78). Kommunikaatiojärjestelmän näkyväksi ( 78). Kypärän kommunikaatiojärjestelmän haku ( 78). Kommunikaatiojärjestelmän pois ( 77).

80 8 78 Pairing eli pariliitos z Kommunikaatiojärjestelmän päälle Pidä näppäintä 2 painettuna, kunnes kuuluu korkea kuittausääni ja vihreä LED 6 alkaa vilkkua. Kommunikaatiojärjestelmä tekee perusasetuksen, vihreä LED vilkkuu hitaasti. Sen jälkeen kommunikaatiojärjestelmä siirtyy valmiustilaan, vihreä LED vilkkuu kerran sekunnissa. Kommunikaatiojärjestelmän näkyväksi Vaiheiden "Kommunikaatiojärjestelmän näkyväksi" ja "Kommunikaatiojärjestelmän haku" välillä saa olla enintään 60 sekuntia. Ne täytyy siksi tehdä välittömästi peräkkäin. BMW Motorrad suosittaa lukemaan molempien vaiheiden toimintaohjeet ensin huolella. Pidä kypärän näppäintä 2 ja näppäintä 3 samanaikaisesti painettuna, kunnes vihreän LED-valon 6 vilkkumisnopeus on kaksinkertaistunut (vilkkuu 2 kertaa sekunnissa). Kypärän kommunikaatiojärjestelmä on nyt enintään 60 sekuntia "näkyvä" muille Bluetooth-laitteille, vihreä LED-valo vilkkuu kaksi kertaa sekunnissa. Kypärän kommunikaatiojärjestelmän haku Kytke navigointijärjestelmä päälle. Valitse valikossa "Extras" - "Einstellungen" - "Bluetooth" ("Työkalut" - "Asetukset" - "Bluetooth") vaihtoehto "Aktiviert" ("Ota käyttöön"). Valitse valikossa "Audio" vaihtoehto "Lisää" ja vahvista valitsemalla "OK". Navigointijärjestelmä hakee 60 sekunnin ajan näkyvissä olevaa kommunikaatiojärjestelmää.

81 z Pairing eli pariliitos Navigointijärjestelmä näyttää listan löydetyistä Bluetoothlaitteista. Kommunikaatiojärjestelmä näkyy headsetinä nimellä BMW_HELMET_II_xxxx, jolloin "xxxx" merkitsee tunnistusnumeroa. Valitse kommunikaatiojärjestelmä ja vahvista valitsemalla "OK". Navigointijärjestelmä vahvistaa yhteydenmuodostuksen onnistuneen kypärän kanssa. Kommunikaatiojärjestelmän pois Pidä näppäintä 2 painettuna, kunnes kuuluu matala kuittausääni ja punainen LED 4 alkaa vilkkua. Kommunikaatiojärjestelmä kytkeytyy pois päältä, punainen LED vilkahtaa kolme kertaa. Navigointijärjestelmän ja matkapuhelimen pariliitos Matkapuhelimen näkyväksi ( 79). Matkapuhelimen haku ( 79). Navigointijärjestelmän pois päältä ( 80). Matkapuhelimen pois näkyvistä ( 80). Järjestelmien päälle ( 80). Yhteyden muodostaminen uudelleen ( 80). Matkapuhelimen näkyväksi Kytke matkapuhelin päälle. Kytke matkapuhelimen Bluetooth-toiminnot päälle. Matkapuhelimen muille Bluetooth-laitteille näkyväksi. Matkapuhelimen haku Kytke navigointijärjestelmä päälle. Valitse valikossa "Extras" - "Einstellungen" - "Bluetooth" ("Työkalut" - "Asetukset"

82 8 80 Pairing eli pariliitos z "Bluetooth") vaihtoehto "Aktiviert" ("Ota käyttöön"). Valitse valikossa "Telefon" ("Puhelin") vaihtoehto "Hinzufügen" ("Lisää") ja vahvista valitsemalla "OK". Navigointijärjestelmä hakee 60 sekunnin ajan näkyvissä olevaa matkapuhelinta. Navigointijärjestelmä näyttää listan löydetyistä Bluetoothlaitteista. Matkapuhelimen Bluetoothtunnus on tallennettu matkapuhelimeen. Valitse matkapuhelin ja vahvista valitsemalla "OK". Navigaattorin näyttöön ilmestyy "Yhteydenmuodostamisyritys Bluetooth-laitteen kanssa. Bluetooth-tunnus: 1234". Matkapuhelimen näyttöön ilmestyvän vaatimuksen mukaisesti syötä navigointijärjestelmän tunnukseksi "1234". Matkapuhelin vahvistaa pariliitoksen. Matkapuhelimesta riippuen automaattinen yhteydenmuodostus pitää ehkä vahvistaa erikseen, tai muutoin antaa jokin lopetusvahvistus. Navigointijärjestelmän pois päältä Kytke navigointijärjestelmä pois päältä. Matkapuhelimen pois näkyvistä Kun pariliitos on onnistunut, kytke matkapuhelimen näkyvyys pois päältä muilta Bluetooth-laitteilta. Järjestelmien päälle Kytke kaikki osalliset järjestelmät päälle. Järjestelmät tunnistavat toinen toisensa, muita toimenpiteitä ei tarvita. Yhteyden muodostaminen uudelleen Audiojärjestelmän pariliitos kommunikaatiojärjestelmän kanssa onnistui, mutta yhteyttä ei muodostunut: ON-näppäintä ei saa painaa liian nopeasti peräkkäin kahta kertaa, jotta järjestelmät muodostavat jälleen yhteyden.

83 z Pairing eli pariliitos 8 81 Vaihtoehtona yhteydenmuodostukseen audiojärjestelmän kanssa voidaan painaa kommunikaatiojärjestelmän näppäintä 2 kaksi kertaa nopeasti peräkkäin, jolloin järjestelmät muodostavat jälleen yhteyden.

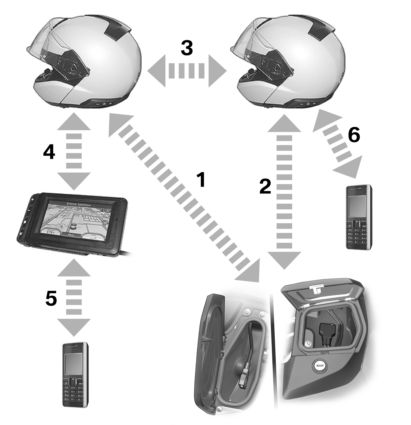

84 8 82 Pairing eli pariliitos z Laajennus 5: audiojärjestelmä ja 2 kypärä, navigointijärjestelmä ja 2 matkapuhelinta Edellytykset - Kaksi kypärää joissa BMW Motorrad -kommunikaatiojärjestelmä jossa Bluetooth 2.0 tai tuoreempi (pariliitos Bluetooth 1.2 ei ole mahdollinen). - Kaikkien lähistöllä olevien Bluetooth-laitteiden tai niiden Bluetooth-toimintojen täytyy olla pois päältä (käytä tarvittaessa matkapuhelimen tai navigointijärjestelmän hakutoimintoa tarkastaaksesi, onko tuntemattomia Bluetooth-laitteita näkyvissä).

85 z Pairing eli pariliitos Laajennuksen 5 vaiheet: Audiojärjestelmä - kaksi kypärää - navigointijärjestelmä - kaksi matkapuhelinta Pariliitos audiojärjestelmä ja kommunikaatiojärjestelmä kypärä 1 Pariliitos audiojärjestelmä ja kommunikaatiojärjestelmä kypärä 2 Pariliitos kommunikaatiojärjestelmä kypärä 1 ja kommunikaatiojärjestelmä kypärä 2 Pariliitos navigointijärjestelmä ja kommunikaatiojärjestelmä kypärä 1 Pariliitos navigointijärjestelmä ja matkapuhelin 1 Pariliitos kommunikaatiojärjestelmä kypärä 2 ja matkapuhelin 2 Pariliitos audiojärjestelmä ja kommunikaatiojärjestelmä kypärä 1 Audiojärjestelmän ( 83). Pariliitosmerkintöjen nollaaminen ( 83). Kypärän 1 kommunikaatiojärjestelmän päälle ( 84). Pariliitosmerkintöjen poistaminen kypärän 1 kommunikaatiojärjestelmästä ( 84). Kypärän 1 kommunikaatiojärjestelmän näkyväksi ( 85). Kypärän 1 kommunikaatiojärjestelmän haku ( 85). Kypärän 1 kommunikaatiojärjestelmän pois päältä ( 86). Audiojärjestelmän Kytke sytytysvirta. Jos audiojärjestelmä ei kytkeydy päälle automaattisesti: paina ON-näppäintä. Pariliitosmerkintöjen nollaaminen Hae näyttöön valikko Settings ja valitse valikkokohta Audio - BT pairing. 8 83

86 8 84 Kypärän 1 kommunikaatiojärjestelmän päälle Pariliitosmerkintöjen poistaminen kypärän 1 kommunikaatiojärjestelmästä Pairing eli pariliitos z Poista pariliitostiedot muistista valitsemalla Unpair all ja Confirm. Pidä näppäintä 2 painettuna, kunnes kuuluu korkea kuittausääni ja vihreä LED 6 alkaa vilkkua. Kommunikaatiojärjestelmä tekee perusasetuksen, vihreä LED vilkkuu hitaasti. Sen jälkeen kommunikaatiojärjestelmä siirtyy valmiustilaan, vihreä LED vilkkuu kerran sekunnissa. Pidä näppäintä 1 ja näppäintä 2 yhtä aikaa painettuna. Jos nollaaminen onnistui, vihreä LED 6 palaa lyhyen aikaa ja vaihtaa sitten hitaaseen käyttövalmiusvilkkumiseen. Lisäksi kuuluu korkea kuittausääni.

87 z Pairing eli pariliitos Kypärän 1 kommunikaatiojärjestelmän näkyväksi Vaiheiden "Kommunikaatiojärjestelmän näkyväksi" ja "Kommunikaatiojärjestelmän haku" välillä saa olla enintään 60 sekuntia. Ne täytyy siksi tehdä välittömästi peräkkäin. BMW Motorrad suosittaa lukemaan molempien vaiheiden toimintaohjeet ensin huolella. on kaksinkertaistunut (vilkkuu 2 kertaa sekunnissa). Kypärän kommunikaatiojärjestelmä on nyt enintään 60 sekuntia "näkyvä" muille Bluetooth-laitteille, vihreä LED-valo vilkkuu kaksi kertaa sekunnissa. Kypärän 1 kommunikaatiojärjestelmän haku Vaiheiden "Kommunikaatiojärjestelmän näkyväksi" ja "Kommunikaatiojärjestelmän haku" välillä saa olla enintään 60 sekuntia. Ne täytyy siksi tehdä välittömästi peräkkäin. BMW Motorrad suosittaa lukemaan molempien vaiheiden toimintaohjeet ensin huolella. Valitse Pair helmet 1 muodostaaksesi yhteyden kuljettajan kypärään. Audiojärjestelmä hakee näkyvillä olevia Bluetooth-yhteensopivia laitteita, näytössä näkyy Searching. Haun päätyttyä kaikki löydetyt laitteet näytetään näytössä Pidä kypärän 1 näppäintä 2 ja näppäintä 3 samanaikaisesti painettuina, kunnes vihreän LED-valon 6 vilkkumisnopeus Hae näyttöön valikko Settings ja valitse valikkokohta Audio - BT pairing.

88 8 86 Pairing eli pariliitos z BMW Motorrad -kommunikaatiojärjestelmät näytetään näytössä kohdassabmw_he... Valitse kommunikaatiojärjestelmä yhteyden muodostamista varten. Connecting ilmestyy näyttöön. Jos pariliitoksen tekeminen onnistui, näytössä näkyy Successful. Kypärän 1 kommunikaatiojärjestelmän pois päältä Pidä näppäintä 2 painettuna, kunnes kuuluu matala kuittausääni ja punainen LED 4 alkaa vilkkua. Kommunikaatiojärjestelmä kytkeytyy pois päältä, punainen LED vilkahtaa kolme kertaa. Pariliitos audiojärjestelmä ja kommunikaatiojärjestelmä kypärä 2 Kypärän 2 kommunikaatiojärjestelmän päälle ( 87). Pariliitosmerkintöjen poistaminen kypärän 2 kommunikaatiojärjestelmästä ( 87). Kypärän 2 kommunikaatiojärjestelmän näkyväksi ( 87). Kypärän 2 kommunikaatiojärjestelmän haku ( 88). Audiojärjestelmän pois ( 89).

89 z Pairing eli pariliitos Kypärän 2 kommunikaatiojärjestelmän päälle Pariliitosmerkintöjen poistaminen kypärän 2 kommunikaatiojärjestelmästä Kypärän 2 kommunikaatiojärjestelmän näkyväksi Vaiheiden "Kommunikaatiojärjestelmän näkyväksi" ja "Kommunikaatiojärjestelmän haku" välillä saa olla enintään 60 sekuntia. Ne täytyy siksi tehdä välittömästi peräkkäin. BMW Motorrad suosittaa lukemaan molempien vaiheiden toimintaohjeet ensin huolella Pidä näppäintä 2 painettuna, kunnes kuuluu korkea kuittausääni ja vihreä LED 6 alkaa vilkkua. Kommunikaatiojärjestelmä tekee perusasetuksen, vihreä LED vilkkuu hitaasti. Sen jälkeen kommunikaatiojärjestelmä siirtyy valmiustilaan, vihreä LED vilkkuu kerran sekunnissa. Pidä näppäintä 1 ja näppäintä 2 yhtä aikaa painettuna. Jos nollaaminen onnistui, vihreä LED 6 palaa lyhyen aikaa ja vaihtaa sitten hitaaseen käyttövalmiusvilkkumiseen. Lisäksi kuuluu korkea kuittausääni. Pidä kypärän 2 näppäintä 2 ja näppäintä 3 samanaikaisesti painettuina, kunnes vihreän LED-valon 6 vilkkumisnopeus

90 8 88 Pairing eli pariliitos z on kaksinkertaistunut (vilkkuu 2 kertaa sekunnissa). Kypärän kommunikaatiojärjestelmä on nyt enintään 60 sekuntia "näkyvä" muille Bluetooth-laitteille, vihreä LED-valo vilkkuu kaksi kertaa sekunnissa. Kypärän 2 kommunikaatiojärjestelmän haku Vaiheiden "Kommunikaatiojärjestelmän näkyväksi" ja "Kommunikaatiojärjestelmän haku" välillä saa olla enintään 60 sekuntia. Ne täytyy siksi tehdä välittömästi peräkkäin. BMW Motorrad suosittaa lukemaan molempien vaiheiden toimintaohjeet ensin huolella. Hae näyttöön valikko Settings ja valitse valikkokohta Audio - BT pairing. Valitse Pair helmet 2 muodostaaksesi yhteyden matkustajan kypärään. Audiojärjestelmä hakee näkyvillä olevia Bluetooth-yhteensopivia laitteita, näytössä näkyy Searching. Haun päätyttyä kaikki löydetyt laitteet näytetään näytössä. BMW Motorrad -kommunikaatiojärjestelmät näytetään näytössä kohdassabmw_he... Valitse kommunikaatiojärjestelmä yhteyden muodostamista varten. Connecting ilmestyy näyttöön. Jos pariliitoksen tekeminen onnistui, näytössä näkyy Successful.

91 z Pairing eli pariliitos Audiojärjestelmän pois Kypärän 2 kommunikaatiojärjestelmän näkyväksi ( 87). Kypärän 2 kommunikaatiojärjestelmän haku ( 90). Kypärän 1 kommunikaatiojärjestelmän pois päältä ( 91). Kypärän 2 kommunikaatiojärjestelmän pois päältä ( 91). Kypärän 1 kommunikaatiojärjestelmän päälle 8 89 Kytke pois sytytysvirta tai paina sytytysvirta kytkettynä ON-näppäintä. Pariliitos kommunikaatiojärjestelmä kypärä 1 ja kommunikaatiojärjestelmä kypärä 2 Kypärän 1 kommunikaatiojärjestelmän päälle ( 89). Pidä näppäintä 2 painettuna, kunnes kuuluu korkea kuittausääni ja vihreä LED 6 alkaa vilkkua. Kommunikaatiojärjestelmä tekee perusasetuksen, vihreä LED vilkkuu hitaasti. Sen jälkeen kommunikaatiojärjestelmä siirtyy valmiustilaan, vihreä LED vilkkuu kerran sekunnissa.

92 8 90 Pairing eli pariliitos z Kypärän 2 kommunikaatiojärjestelmän näkyväksi Vaiheiden "Kommunikaatiojärjestelmän näkyväksi" ja "Kommunikaatiojärjestelmän haku" välillä saa olla enintään 60 sekuntia. Ne täytyy siksi tehdä välittömästi peräkkäin. BMW Motorrad suosittaa lukemaan molempien vaiheiden toimintaohjeet ensin huolella. on kaksinkertaistunut (vilkkuu 2 kertaa sekunnissa). Kypärän kommunikaatiojärjestelmä on nyt enintään 60 sekuntia "näkyvä" muille Bluetooth-laitteille, vihreä LED-valo vilkkuu kaksi kertaa sekunnissa. Kypärän 2 kommunikaatiojärjestelmän haku Vaiheiden "Kommunikaatiojärjestelmän näkyväksi" ja "Kommunikaatiojärjestelmän haku" välillä saa olla enintään 60 sekuntia. Ne täytyy siksi tehdä välittömästi peräkkäin. BMW Motorrad suosittaa lukemaan molempien vaiheiden toimintaohjeet ensin huolella. Pidä kypärän 1 näppäintä 2 ja näppäintä 3 samanaikaisesti painettuina, kunnes vihreän LED-valon 6 vilkkumisnopeus on kaksinkertaistunut (vilkkuu 4 kertaa sekunnissa). Kypärän 1 kommunikaatiojärjestelmä hakee nyt enintään 15 sekunnin ajan toista "näkyvää" kypärää, vihreä LED-valo 6 vilkkuu neljä kertaa sekunnissa. Pidä kypärän 2 näppäintä 2 ja näppäintä 3 samanaikaisesti painettuina, kunnes vihreän LED-valon 6 vilkkumisnopeus

93 z Pairing eli pariliitos Kypärän 1 kommunikaatiojärjestelmän pois päältä Kypärän 2 kommunikaatiojärjestelmän pois päältä 8 91 Etsittävän kypärän 2 vihreä LED vilkkuu kaksi kertaa tiheämmin kuin näkyvän kypärän 1 vihreä LED. Jos pariliitos onnistui, molempien kypärien vihreät LED-valot palavat yhden sekunnin ajan jatkuvasti, ja puheyhteys muodostetaan. Lisäksi molemmista kypäristä kuuluu korkea kuittausääni. Pidä näppäintä 2 painettuna, kunnes kuuluu matala kuittausääni ja punainen LED 4 alkaa vilkkua. Kommunikaatiojärjestelmä kytkeytyy pois päältä, punainen LED vilkahtaa kolme kertaa. Pidä näppäintä 2 painettuna, kunnes kuuluu matala kuittausääni ja punainen LED 4 alkaa vilkkua. Kommunikaatiojärjestelmä kytkeytyy pois päältä, punainen LED vilkahtaa kolme kertaa.

94 8 92 Pairing eli pariliitos z Pariliitos navigointijärjestelmä ja kommunikaatiojärjestelmä kypärä 1 Jos kommunikaatiojärjestelmä ei saa pitkään aikaan signaalia navigointijärjestelmältä, kommunikaatiojärjestelmä kytkee yhteyden pois päältä. Kypärän 1 kommunikaatiojärjestelmän päälle ( 92). Kypärän 1 kommunikaatiojärjestelmän näkyväksi ( 92). Kypärän 1 kommunikaatiojärjestelmän haku ( 93). Kypärän 1 kommunikaatiojärjestelmän pois päältä ( 91). Kypärän 1 kommunikaatiojärjestelmän päälle Pidä näppäintä 2 painettuna, kunnes kuuluu korkea kuittausääni ja vihreä LED 6 alkaa vilkkua. Kommunikaatiojärjestelmä tekee perusasetuksen, vihreä LED vilkkuu hitaasti. Sen jälkeen kommunikaatiojärjestelmä siirtyy valmiustilaan, vihreä LED vilkkuu kerran sekunnissa. Kypärän 1 kommunikaatiojärjestelmän näkyväksi Vaiheiden "Kommunikaatiojärjestelmän näkyväksi" ja "Kommunikaatiojärjestelmän haku" välillä saa olla enintään 60 sekuntia. Ne täytyy siksi tehdä välittömästi peräkkäin. BMW Motorrad suosittaa lukemaan molempien vaiheiden toimintaohjeet ensin huolella. Pidä kypärän 1 näppäintä 2 ja näppäintä 3 samanaikaisesti painettuina, kunnes vihreän LED-valon 6 vilkkumisnopeus

95 z Pairing eli pariliitos on kaksinkertaistunut (vilkkuu 2 kertaa sekunnissa). Kypärän kommunikaatiojärjestelmä on nyt enintään 60 sekuntia "näkyvä" muille Bluetooth-laitteille, vihreä LED-valo vilkkuu kaksi kertaa sekunnissa. Kypärän 1 kommunikaatiojärjestelmän haku Vaiheiden "Kommunikaatiojärjestelmän näkyväksi" ja "Kommunikaatiojärjestelmän haku" välillä saa olla enintään 60 sekuntia. Ne täytyy siksi tehdä välittömästi peräkkäin. BMW Motorrad suosittaa lukemaan molempien vaiheiden toimintaohjeet ensin huolella. Kytke navigointijärjestelmä päälle. Valitse valikossa "Extras" - "Einstellungen" - "Bluetooth" ("Työkalut" - "Asetukset" - "Bluetooth") vaihtoehto "Aktiviert" ("Ota käyttöön"). Valitse valikossa "Audio" vaihtoehto "Hinzufügen" ("Lisää") ja vahvista valitsemalla "OK". Navigointijärjestelmä hakee 60 sekunnin ajan näkyvissä olevaa kommunikaatiojärjestelmää. Navigointijärjestelmä näyttää listan löytyneistä (mahdollisesti jo valmiiksi tallennetuista) Bluetooth-laitteista. Kommunikaatiojärjestelmä näkyy headsetinä nimellä BMW_HELMET_II_xxxx, jolloin "xxxx" merkitsee tunnistusnumeroa. Valitse kommunikaatiojärjestelmä ja vahvista valitsemalla "OK". Navigointijärjestelmä vahvistaa yhteydenmuodostuksen onnistuneen kypärän kanssa. Kypärän 1 kommunikaatiojärjestelmän pois päältä Pidä näppäintä 2 painettuna, kunnes kuuluu matala kuittausääni ja punainen LED 4 alkaa vilkkua. Kommunikaatiojärjestelmä kytkeytyy pois päältä, punainen LED vilkahtaa kolme kertaa. Pariliitos navigointijärjestelmä ja matkapuhelin 1 Matkapuhelimen 1 näkyväksi ( 94). 8 93

96 8 94 Pairing eli pariliitos z Matkapuhelimen 1 haku ( 94). Navigointijärjestelmän pois päältä ( 94). Matkapuhelimen 1 pois näkyvistä ( 94). Matkapuhelimen 1 näkyväksi Kytke matkapuhelin 1 päälle. Kytke matkapuhelimen 1 Bluetooth-toiminnot päälle. Matkapuhelimen 1 muille Bluetooth-laitteille näkyväksi. Matkapuhelimen 1 haku Valitse valikossa "Extras" - "Einstellungen" - "Bluetooth" ("Työkalut" - "Asetukset" - "Bluetooth") vaihtoehto "Aktiviert" ("Ota käyttöön"). Valitse valikossa "Telefon" ("Puhelin") vaihtoehto "Hinzufügen" ("Lisää") ja vahvista valitsemalla "OK". Navigointijärjestelmä hakee 60 sekunnin ajan näkyvissä olevaa matkapuhelinta. Navigointijärjestelmä näyttää listan löydetyistä Bluetoothlaitteista. Matkapuhelimen Bluetoothtunnus on tallennettu matkapuhelimeen. Valitse matkapuhelin 1 ja vahvista valitsemalla "OK". Navigaattorin näyttöön ilmestyy "Yhteydenmuodostamisyritys Bluetooth-laitteen kanssa. Bluetooth-tunnus: 1234". Matkapuhelimen näyttöön ilmestyvän vaatimuksen mukaisesti syötä navigointijärjestelmän tunnukseksi "1234". Matkapuhelin vahvistaa pariliitoksen. Matkapuhelimesta riippuen automaattinen yhteydenmuodostus pitää ehkä vahvistaa erikseen, tai muutoin antaa jokin lopetusvahvistus. Navigointijärjestelmän pois päältä Kytke navigointijärjestelmä pois päältä. Matkapuhelimen 1 pois näkyvistä Matkapuhelimen 1 näkyvyyden pois päältä muilta Bluetooth-laitteilta. Pariliitos kommunikaatiojärjestelmä kypärä 2 ja matkapuhelin 2 Kypärän 2 kommunikaatiojärjestelmän päälle ( 95). Matkapuhelimen 2 päälle ( 95).

97 z Pairing eli pariliitos Kypärän 2 kommunikaatiojärjestelmän näkyväksi ( 95). Kypärän 2 kommunikaatiojärjestelmän haku ( 96). Kypärän 2 kommunikaatiojärjestelmän pois päältä ( 97). Järjestelmien päälle ( 97). Yhteyden muodostaminen uudelleen ( 97). Kypärän 2 kommunikaatiojärjestelmän päälle Pidä näppäintä 2 painettuna, kunnes kuuluu korkea kuittausääni ja vihreä LED 6 alkaa vilkkua. Kommunikaatiojärjestelmä tekee perusasetuksen, vihreä LED vilkkuu hitaasti. Sen jälkeen kommunikaatiojärjestelmä siirtyy valmiustilaan, vihreä LED vilkkuu kerran sekunnissa. Matkapuhelimen 2 päälle Kytke matkapuhelin 2 päälle. Kytke matkapuhelimen 2 Bluetooth-toiminnot päälle. Kypärän 2 kommunikaatiojärjestelmän näkyväksi Vaiheiden "Kommunikaatiojärjestelmän näkyväksi" ja "Kommunikaatiojärjestelmän haku" välillä saa olla enintään 60 sekuntia. Ne täytyy siksi tehdä välittömästi peräkkäin. BMW Motorrad suosittaa lukemaan molempien vaiheiden toimintaohjeet ensin huolella. 8 95

98 8 96 Pairing eli pariliitos z Pidä kypärän 2 näppäintä 2 ja näppäintä 3 samanaikaisesti painettuina, kunnes vihreän LED-valon 6 vilkkumisnopeus on kaksinkertaistunut (vilkkuu 2 kertaa sekunnissa). Kypärän kommunikaatiojärjestelmä on nyt enintään 60 sekuntia "näkyvä" muille Bluetooth-laitteille, vihreä LED-valo vilkkuu kaksi kertaa sekunnissa. Kypärän 2 kommunikaatiojärjestelmän haku Vaiheiden "Kommunikaatiojärjestelmän näkyväksi" ja "Kommunikaatiojärjestelmän haku" välillä saa olla enintään 60 sekuntia. Ne täytyy siksi tehdä välittömästi peräkkäin. BMW Motorrad suosittaa lukemaan molempien vaiheiden toimintaohjeet ensin huolella. Haun käynnistäminen: matkapuhelin 2 hakee muita Bluetooth-laitteita. Matkapuhelin 2 näyttää listan löytyneistä (mahdollisesti jo valmiiksi tallennetuista) Bluetoothlaitteista. Kommunikaatiojärjestelmä näkyy headsetinä merkinnällä tai nimellä BMW_HELMET_II_xxxx jolloin "xxxx" merkitsee tunnistusnumeroa. Kypärän 2 kommunikaatiojärjestelmän valinta. Matkapuhelimen näyttöön ilmestyvän vaatimuksen mukaisesti syötä kypärän tunnukseksi "0000". Matkapuhelin vahvistaa pariliitoksen. Matkapuhelimesta riippuen automaattinen yhteydenmuodostus pitää ehkä vahvistaa erikseen, tai muutoin antaa jokin lopetusvahvistus.

99 z Pairing eli pariliitos Kypärän 2 kommunikaatiojärjestelmän pois päältä Pidä näppäintä 2 painettuna, kunnes kuuluu matala kuittausääni ja punainen LED 4 alkaa vilkkua. Kommunikaatiojärjestelmä kytkeytyy pois päältä, punainen LED vilkahtaa kolme kertaa. Järjestelmät tunnistavat toinen toisensa, muita toimenpiteitä ei tarvita. Yhteyden muodostaminen uudelleen Audiojärjestelmän pariliitos kommunikaatiojärjestelmän kanssa onnistui, mutta yhteyttä ei muodostunut: Vaihtoehtona yhteydenmuodostukseen audiojärjestelmän kanssa voidaan painaa kommunikaatiojärjestelmän näppäintä 2 kaksi kertaa nopeasti peräkkäin, jolloin järjestelmät muodostavat jälleen yhteyden Järjestelmien päälle Kytke kaikki osalliset järjestelmät päälle. ON-näppäintä ei saa painaa liian nopeasti peräkkäin kahta kertaa, jotta järjestelmät muodostavat jälleen yhteyden.

100 9 98 Tekniset tiedot z Radio Aaltoalueet Taajuusalueet FM LW MW Kanavamuisti MP3 FM, LW ja MW, maan mukaan mahdollisesti FM ja AM 87, ,0 MHz MHz, ei käytettävissä kaikissa maissa MHz MP3-standardi MPEG1 Layer 3 Näytteenottotaajuus kaikilla aaltoalueilla 12 järjestelmämuistipaikkaa ja 12 henkilökohtaista muistipaikkaa 32 / 44,1 / 48 khz Bittinopeudet 32, 40, 48, 56, 64, 80, 96, 112, 128, 160, 192, 224, 256 kbit/s

101 z Tekniset tiedot Bluetooth Taajuusalue 0, khz Tuetut standardit 1.2 ja 2.0 Profiili A2DP, SPP 9 99 Ulkoiset audiolaitteet Pistoke Tulosignaalialue Kaiutin Impedanssi Ulostulojohto Taajuusalue 3,5 mm, Jakkiliitin -0,7...2,0 V, vaikuttava 4 Ω 15 W, RMS, kaiutinyksikkökohtainen 0, khz

102 0 100 Liite Liite z
