1 Omistajan käsikirja BMW Motorrad audiojärjestelmä BMW Motorrad The Ultimate Riding Machine

2 Moottoripyörän/jälleenmyyjän tiedot Moottoripyörän tiedot Jälleenmyyjän tiedot Malli Huollon yhteyshenkilö Valmistenumero Nimi Värikoodi Puhelinnumero Ensirekisteröinti Rekisterinumero Jälleenmyyjän osoite/puhelin (yrityksen leima)

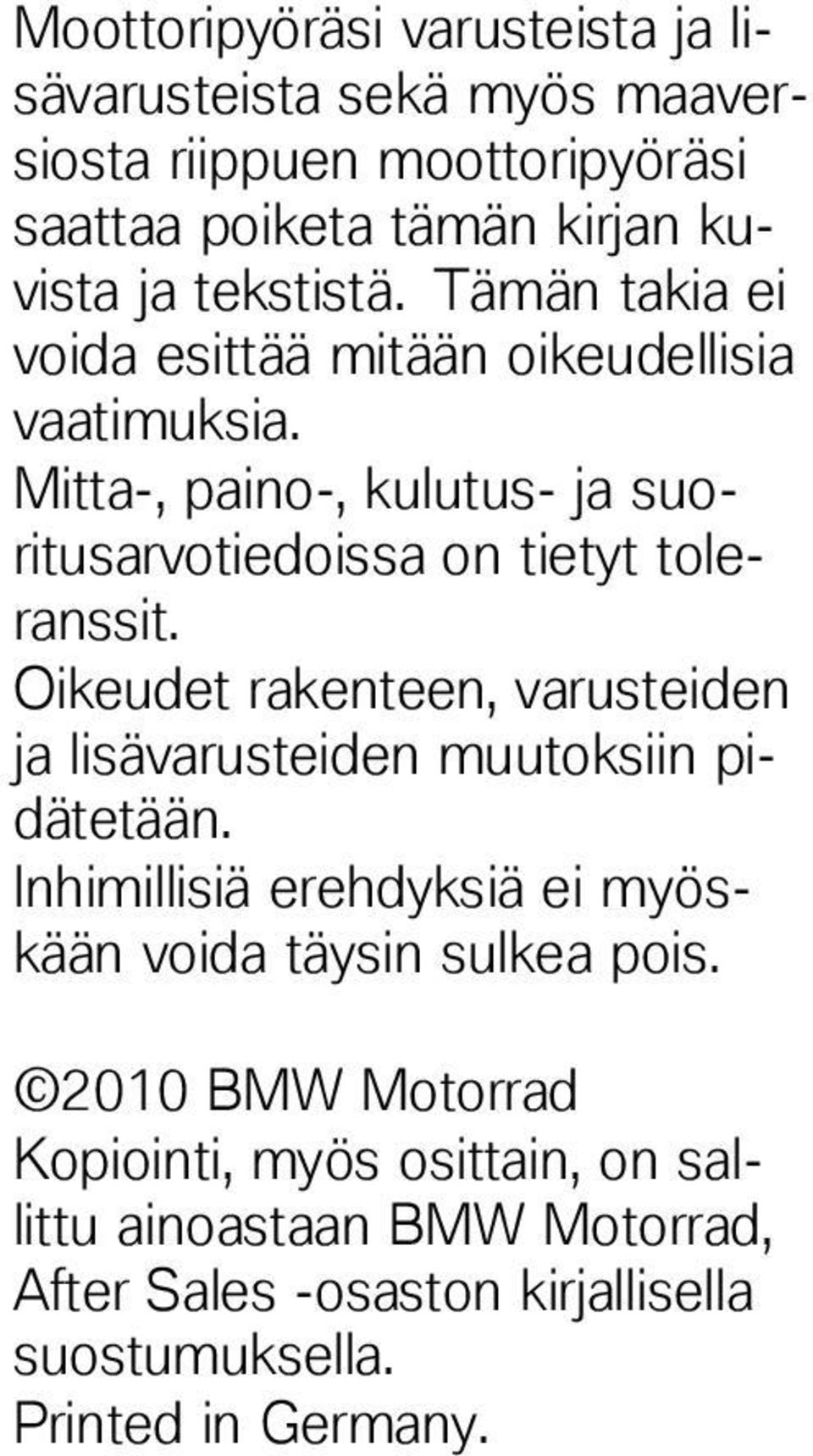

3 Moottoripyöräsi varusteista ja lisävarusteista sekä myös maaversiosta riippuen moottoripyöräsi saattaa poiketa tämän kirjan kuvista ja tekstistä. Tämän takia ei voida esittää mitään oikeudellisia vaatimuksia. Mitta-, paino-, kulutus- ja suoritusarvotiedoissa on tietyt toleranssit. Oikeudet rakenteen, varusteiden ja lisävarusteiden muutoksiin pidätetään. Inhimillisiä erehdyksiä ei myöskään voida täysin sulkea pois BMW Motorrad Kopiointi, myös osittain, on sallittu ainoastaan BMW Motorrad, After Sales -osaston kirjallisella suostumuksella. Printed in Germany.

4 BMW recommends Tilausnro:: , 2. painos * * * *

5 Tervetuloa käyttämään BMW:n tuotetta Olemme iloisia siitä, että valitsit BMW Motorrad -audiojärjestelmän. Tutustu järjestelmän käyttöön ennen ajoon lähtöä, jotta osaat käyttää sitä turvallisesti myös liikenteessä. Lue sen tähden tämä omistajan käsikirja. Jos sinulla on kysyttävää tästä audiojärjestelmästä, BMW Motorrad -jälleenmyyjäsi neuvoo ja auttaa sinua mielellään. Paljon iloa BMW Motorrad -audiojärjestelmän parissa sekä hyvää ja turvallista matkaa toivottaa BMW Motorrad.

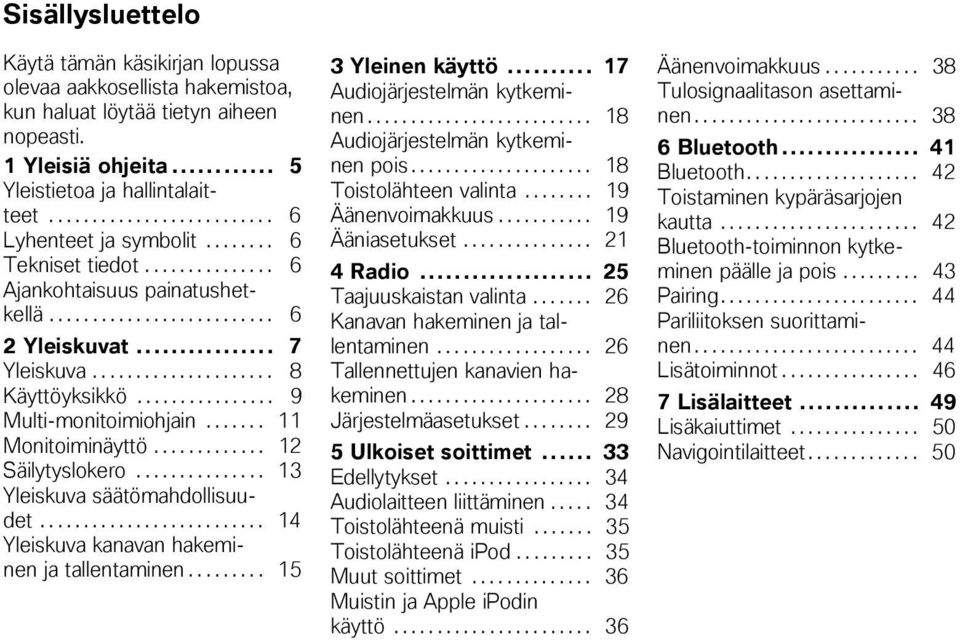

6 Sisällysluettelo Käytä tämän käsikirjan lopussa olevaa aakkosellista hakemistoa, kun haluat löytää tietyn aiheen nopeasti. 1 Yleisiä ohjeita... 5 Yleistietoa ja hallintalaitteet Lyhenteet ja symbolit Tekniset tiedot Ajankohtaisuus painatushetkellä Yleiskuvat... 7 Yleiskuva Käyttöyksikkö Multi-monitoimiohjain Monitoiminäyttö Säilytyslokero Yleiskuva säätömahdollisuudet Yleiskuva kanavan hakeminen ja tallentaminen Yleinen käyttö Audiojärjestelmän kytkeminen Audiojärjestelmän kytkeminen pois Toistolähteen valinta Äänenvoimakkuus Ääniasetukset Radio Taajuuskaistan valinta Kanavan hakeminen ja tallentaminen Tallennettujen kanavien hakeminen Järjestelmäasetukset Ulkoiset soittimet Edellytykset Audiolaitteen liittäminen Toistolähteenä muisti Toistolähteenä ipod Muut soittimet Muistin ja Apple ipodin käyttö Äänenvoimakkuus Tulosignaalitason asettaminen Bluetooth Bluetooth Toistaminen kypäräsarjojen kautta Bluetooth-toiminnon kytkeminen päälle ja pois Pairing Pariliitoksen suorittaminen Lisätoiminnot Lisälaitteet Lisäkaiuttimet Navigointilaitteet

7 8 Laiteyhdistelmät Bluetooth-toiminto Yleistietoa ja hallintalaitteet BMW Motorrad kommunikaatiojärjestelmien liittäminen BMW Motorrad audiojärjestelmään Matkapuhelimen liittäminen BMW Motorrad kommunikaatiojärjestelmään Matkapuhelimen liittäminen BMW Motorrad navigointijärjestelmän avulla Tekniset tiedot Radio MP Bluetooth Ulkoiset audiolaitteet Lisäkaiuttimet

8

9 z Yleisiä ohjeita Yleisiä ohjeita Yleistietoa ja hallintalaitteet Lyhenteet ja symbolit Tekniset tiedot Ajankohtaisuus painatushetkellä

10 1 6 Yleisiä ohjeita z Yleistietoa ja hallintalaitteet Olemme pyrkineet tekemään tästä omistajan käsikirjasta mahdollisimman helppokäyttöisen. Nopeimmin löydät tietyt aiheet omistajan käsikirjan lopussa olevan, laajan hakusanalistan avulla. Jos joskus myyt BMW-moottoripyöräsi, muista luovuttaa tämä käsikirja uudelle omistajalle; kirja on tärkeä osa moottoripyörää. Lyhenteet ja symbolit Tarkoittaa varoituksia, jotka Sinun on ehdottomasti otettava huomioon - oman turvallisuutesi ja muiden tielläliikkujien turvallisuuden takia sekä moottoripyörän vaurioitumisen välttämiseksi. Erityistietoa moottoripyörän käytöstä ja tarkastuksista sekä säätö- ja huoltotöistä. Tarkoittaa huomautuksen loppua. Toimintaohje. Toiminnan tulos. Viittaa sivuun, jolta löytyy lisätietoa. Tarkoittaa jälkiasennettavaan lisävarusteeseen tai varusteisiin liittyvän informaation loppua. Kiristysmomentti. Tekninen päiväys. Tekniset tiedot Kaikki tämän kirjan mitat, painot ja suoritusarvot on ilmoitettu Saksalaisen normituslaitoksen (Deutsches Institut für Normung e. V., DIN) ohjeiden mukaan ja ne sisältävät tavanomaiset mittapoikkeamat. Erilaiset maakohtaiset versiot saattavat aiheuttaa poikkeamia arvoihin. Ajankohtaisuus painatushetkellä BMW-moottoripyörien korkea turvallisuus- ja laatutaso pystytään varmistamaan kehittämällä rakennetta, varusteita ja tarvikkeita jatkuvasti. Tästä syystä joudumme varaamaan oikeuden poikkeamiin tämän käsikirjan ja moottoripyöräsi välillä. BMW Motorrad ei voi täysin sulkea pois inhimillisiä virheitä. Ymmärtänet, että edellä mainituista syistä kirjan tiedot, kuvat ja selitykset eivät kelpaa oikeudellisten vaatimusten perusteeksi.

11 z Yleiskuvat Yleiskuvat Yleiskuva Käyttöyksikkö Multi-monitoimiohjain Monitoiminäyttö Säilytyslokero Yleiskuva säätömahdollisuudet Yleiskuva kanavan hakeminen ja tallentaminen

12 2 8 Yleiskuva 1 Käyttöyksikkö ( 9) 2 Multi-monitoimiohjain ( 11) 3 Monitoiminäyttö ( 12) 4 Säilytyslokero ( 13) Yleiskuvat z

13 z Yleiskuvat Käyttöyksikkö 1 Mykistys ( 20). Liikenneradiotoiminnon kytkeminen päälle ( 31). Liikennetiedotuksen keskeyttäminen ( 21). Lisätoiminnot ( 46) 2 Taajuuskaistan valinta ( 26). 3 Viritintilan valinta ( 27) ( 28) Ulkoisten audiolaitteiden soittotilan valinta ( 36) 4 Järjestelmäasetuksen valinta ( 29). 5 Audiojärjestelmän kytkeminen ( 18). 6 Kanavan hakeminen ja tallentaminen automaattisesti ( 26). Kanavan tallentaminen manuaalisesti ( 27). 7 Ääniasetusten mukauttaminen ( 21). 2 9

14 Toistolähteen valinta ( 19). Yleiskuvat z

15 z Yleiskuvat Multi-monitoimiohjain 1 Multi-monitoimiohjain, jota kiertämällä ja kallistamalla valitaan toiminnot a kiertämällä: Äänenvoimakkuuden säätäminen ( 20). b kallistamalla: mm. asetusten valinta, kanavan tai kappaleen haku ja tallennus, muistipaikkojen valinta. 2 11

16 2 12 Yleiskuvat z Monitoiminäyttö 1 Käyttötavan näyttö ( 19) 2 Liikenneradiotoiminnon näyttö ( 31) 3 Lähetintilan näyttö ( 26) 4 Bluetooth-yhteys käytössä ( 52) 5 Tekstikenttä 6 Muistipaikka ( 28)

17 z Yleiskuvat Säilytyslokero 1 Lukitus (ks. moottoripyörän omistajan käsikirja) 2 USB-pistokkeen ja 3,5 mm:n jakkiliittimen liitäntä ( 34) 3 Säilytystila, jossa on kiinnitysura audiolaitteelle tai matkapuhelimelle 2 13

18 2 14 Yleiskuvat z Yleiskuva säätömahdollisuudet 1 Äänenvoimakkuuden säätäminen ( 20). 2 Järjestelmäasetukset ( 29) 3 Ääniasetukset ( 21) 4 Kaiuttimet ja Bluetooth ( 19) Mykistys ( 20). Liikennetiedotuksen keskeyttäminen ( 21).

19 z Yleiskuvat Yleiskuva kanavan hakeminen ja tallentaminen 1 Taajuuskaistan valinta ( 26). 2 Kanavan hakeminen ja tallentaminen automaattisesti ( 26). 3 Kanavan hakeminen manuaalisesti ( 27). Tallennettujen kanavien hakeminen ( 28). 4 Kanavan tallentaminen manuaalisesti ( 27). 2 15

20 2 16 Yleiskuvat z

21 z Yleinen käyttö Yleinen käyttö Audiojärjestelmän kytkeminen Audiojärjestelmän kytkeminen pois Toistolähteen valinta Äänenvoimakkuus Ääniasetukset

22 3 18 Yleinen käyttö z Audiojärjestelmän kytkeminen Jos moottoripyörän sähköjärjestelmä tunnistaa, että akun lataus on liian heikko, audiojärjestelmä kytkeytyy pois päältä vaikka sytytysvirta olisikin kytkettynä. Audiojärjestelmän voi tällöin kytkeä jälleen heti, kun akku on jälleen ladattu tai kun moottori käy. Kytke sytytysvirta. Jos audiojärjestelmä oli kytkettynä päälle ennen sytytysvirran poiskytkemistä, audiojärjestelmä kytkeytyy päälle automaattisesti. Jos audiojärjestelmä ei kytkeydy päälle automaattisesti: paina ON-näppäintä. Audiojärjestelmässä on valittuna se käyttötapa, jota on käytetty viimeksi. Kytke audiojärjestelmä päälle sytytysvirran ollessa kytkettynä pois painamalla ON-näppäintä välittömästi sytytysvirran katkaisemisen jälkeen. Audiojärjestelmä jää päälle noin 20 minuutin ajaksi ja kytkeytyy sen jälkeen automaattisesti pois päältä. Käynnistä 20 minuutin kuluminen uudelleen painamalla ONnäppäintä välittömästi automaattisen poiskytkeytymisen jälkeen. Audiojärjestelmän kytkeminen pois Kytke pois sytytysvirta tai paina sytytysvirta kytkettynä ON-näppäintä.

23 z Yleinen käyttö Toistolähteen valinta Valitse toistolähde painamalla SRC-näppäintä. Valittu toistolähde näkyy kentässä 1. Seuraavat toistolähteet ovat mahdollisia: radio (TUNER) MP3-datamuisti (USB) tai Apple IPod (IPOD) muut audiolaitteet (AUX). Äänenvoimakkuus Kaiuttimet ja Bluetooth Audiojärjestelmän äänentoisto tapahtuu joko moottoripyörän kaiuttimien kautta tai Bluetooth-yhteydellä liitetyn laitteen avulla. Kun toisto tapahtuu kaiuttimien kautta, lisäkaiuttimet voidaan liittää LINEulostulon avulla. Mikäli Bluetoothtoiminto ei ole tarjolla tietyissä maissa, äänentoisto on mahdollista vain kaiuttimien kautta. Kun Bluetooth-toiminto kytketään päälle, kaiuttimet kytkeytyvät automaattisesti pois päältä. Tällöin ei huomioida, onko Bluetooth-laite myöskin liitetty. Samoin kaiuttimien kytkeminen pois päältä (SPKR OFF) saa aikaan Bluetooth-toiminnon kytkeytymisen päälle. Ota huomioon, että Bluetoothsymbolin puuttuminen näytöstä ei aina tarkoita sitä, että Bluetoothtoiminto on kytketty pois päältä. Jos äänentoisto tapahtuu Bluetooth-laitteen avulla, äänenvoimakkuus on säädettävä kyseisestä laitteesta. Monitoimiohjain ei toimi siinä tapauksessa. Poikkeus: jos liitettynä on Bluetooth-standardin 2.0 mukainen BMW Motorrad kommunikaatiojärjestelmä, äänenvoimakkuuden säätö on mahdollista myös monitoimiohjaimella ( 46). 3 19

24 3 20 Äänenvoimakkuuden säätäminen arvoa väliltä Kun äänenvoimakkuutta ei enää muuteta, järjestelmä piilottaa näytön automaattisesti. Kumoa mykistäminen tai sisäpuhelintoiminto painamalla MUTE-näppäintä uudelleen. Mykistys Yleinen käyttö z Suurenna äänenvoimakkuutta kiertämällä Multi-monitoimiohjainta 1 suuntaan a. Pienennä äänenvoimakkuutta kiertämällä Multi-monitoimiohjainta 1 suuntaan b. Jos kaiuttimet pysyvät mykkinä, vaikka äänenvoimakkuutta lisätään, Bluetoothtoiminto on mahdollisesti käytössä. Äänenvoimakkuutta säädettäessä näytössä näkyy VOL nn. Tällöin nn tarkoittaa Paina MUTE-näppäintä. Kaikki äänen ulostulot kytketään pois päältä, näytössä näkyy MUTE. Jos liitettynä on yksi tai kaksi Bluetooth-standardin 2.0 mukaista BMW Motorrad kommunikaatiojärjestelmää, kypärät kytkeytyvät musiikin toistosta sisäpuhelintoimintoon. Näytössä näkyy INTERCOM. Jos liitettynä ei ole yhtään Bluetooth-standardin 2.0 mukaista BMW Motorrad kommunikaatiojärjestelmää: vaihtoehtoisesti kumoa mykistäminen kiertämällä monitoimiohjainta 1 suuntaan a. Äänenvoimakkuus suurenee tasosta VOL 0 alkaen.

25 z Yleinen käyttö Liikennetiedotuksen keskeyttäminen Ääniasetukset Ääniasetusten mukauttaminen 3 21 Jos audiojärjestelmässä ei ole valittuna käyttötapana radio: keskeytä liikennetiedotus ja palaa edelliseen käyttötapaan painamalla tiedotuksen aikana MUTE-näppäintä. Siirry asetusvalikkoon painamalla TONE-näppäintä. Asetettavissa olevat vaihtoehdot näkyvät tekstikentässä 1. Seuraavat asetukset ovat mahdollisia: Kaiuttimet päälle/pois (SPKR) Basson säätäminen (BASS) Diskantin säätäminen (TREB) Ajonopeudesta riippuva äänenvoimakkuuden vahvistaminen (SVOL) Loudness (LOUD) Lisäkaiuttimien ulostulo päälle/ pois (LINE) Äänenvoimakkuuden jako eteen/taakse (FADE),

26 3 22 ainoastaan LINE-toiminnon ollessa käytössä. SPKR ON: kaiuttimet kytketty päälle. Kun kaiuttimet kytketään päälle, Bluetooth-toiminto kytkeytyy automaattisesti pois päältä, ja päinvastoin. Yleinen käyttö z Muuta näytetyn vaihtoehdon asetusta painamalla Multi-monitoimiohjainta 1 suuntaan a tai b. Toisto ei keskeydy asetusten tekemisen aikana. Myös toiston äänenvoimakkuutta voidaan muuttaa milloin tahansa. Sen jälkeen näyttö siirtyy viimeksi valittuun asetukseen. Asetukset otetaan heti käyttöön. Näytä seuraava vaihtoehto painamalla TONE-näppäintä. Kun näppäintä ei ole painettu vähään aikaan tai jos käyttöyksikön jotain toista näppäintä painetaan, äänivalikko ottaa uudet asetukset käyttöön. Kaiuttimien kytkeminen päälle ja pois Valitse kaiuttimien asetus (SPKR). Seuraavat asetukset ovat mahdollisia: SPKR OFF: kaiuttimet kytketty pois päältä. Basson säätäminen Valitse basson (BASS) säätäminen. Jos äänentoisto tapahtuu Bluetooth-yhteydellä, liian suuri bassoäänten osuus voi heikentää äänenlaatua. Seuraavat asetukset ovat mahdollisia: BASS1... 6: bassotoiston vahvistaminen. BASS 0: perusasetus. BASS : bassotoiston heikentäminen. Korkeuden säätäminen Valitse korkeiden äänien säätäminen (TREB).

27 z Yleinen käyttö Seuraavat asetukset ovat mahdollisia: TREB1... 6: korkeiden äänien vahvistaminen. TREB 0: perusasetus. TREB : korkeiden äänien heikentäminen. Äänenvoimakkuus ja ajonopeus Audiojärjestelmä sovittaa toiston äänenvoimakkuuden automaattisesti ajonopeuteen. Äänenvoimakkuuden lisäys ajonopeuden mukaan voidaan asettaa useiden käyrien avulla. Automaattinen äänenvoimakkuuden sovitus ei toimi Bluetoothkommunikaatiojärjestelmien avulla tapahtuvan toiston yhteydessä. Äänenvoimakkuuden sovittaminen ajonopeuteen Valitse äänenvoimakkuuden vahvistaminen (SVOL). SVOL OFF: äänenvoimakkuuden vahvistaminen kytketty pois. SVOL 1: suurin äänenvoimakkuuden vahvistaminen SVOL 3: pienin äänenvoimakkuuden vahvistaminen Loudnessin kytkeminen päälle/pois Valitse loudnessin asetus (LOUD). LOUD ON: loudness kytketty päälle. LOUD OFF: loudness kytketty pois. Lisäkaiuttimien kytkeminen päälle ja pois päältä Valitse LINE-ulostulo (LINE). Lisätietoja LINE-ulostulosta on jaksossa "Lisälaitteet". Seuraavat asetukset ovat mahdollisia: LINE OFF: lisäkaiuttimien ulostulo kytketty pois. LINE ON: lisäkaiuttimien ulostulo kytketty päälle. Äänenvoimakkuuden jaon säätö eteen/taakse Äänenvoimakkuuden jaon valinta eteen/taakse (FADE). Asetettu äänenvoimakkuuden jako on käytössä ainoastaan, jos LINE-ulostulo on kytketty päälle Seuraavat asetukset ovat mahdollisia:

28 3 24 Yleinen käyttö z FADE ja nuoli ylös: siirrä äänenvoimakkuuden jakoa eteen. FADE0ja kaksi nuolta: perusasetus. FADE ja nuoli alas: siirrä äänenvoimakkuuden jakoa taakse. Asetusten palauttaminen perusarvoihin Ääniasetukset BASS, TREB ja FADE palautetaan perusarvoihin. Pidä TONE-näppäintä painettuna, kunnes näyttö muuttuu. Näyttöön ilmestyy hetkeksi teksti TONE LIN.

29 z Radio Radio Taajuuskaistan valinta Kanavan hakeminen ja tallentaminen Tallennettujen kanavien hakeminen Järjestelmäasetukset

30 4 26 Radio z Taajuuskaistan valinta Paina BAND-näppäintä. Jokaisella näppäimen painalluksella vaihdetaan FM:n, keskipitkien aaltojen (MW) ja pitkien aaltojen (LW) välillä (maan mukaan voidaan mahdollisesti vaihdella ainoastaan FM:n ja AM:n välillä). Kanavan hakeminen ja tallentaminen Kanavamuisti BMW Motorrad -audiojärjestelmässä on 24 kanavamuistipaikkaa jokaisella taajuuskaistalla. 12 muistipaikkaa: nämä muistipaikat voidaan varata ainoastaan Autostore-toiminnon avulla parhaiten kuuluville kanaville. 12 henkilökohtaista muistipaikkaa: kuljettaja voi varata nämä muistipaikat manuaalisesti henkilökohtaisten mieltymystensä mukaan. Kanavan hakeminen ja tallentaminen automaattisesti Taajuuskaistan valinta ( 26). MEM-näppäintä painettuna, kunnes näytössä näkyy AS--SEEK. Audiojärjestelmän päällekytkennän jälkeen viritin tarvitsee noin yhden minuutin kaikkien vastaanotettavissa olevien kanavien löytämiseen. Käynnistä automaattinen haku vasta tämän ajan kuluttua, koska muuten siihen mennessä löytämättä jääneitä kanavia ei voida huomioida. Kaksitoista parhaiten vastaanotettua kanavaa haetaan ja tallennetaan. Sen jälkeen soite-

31 z Radio taan muistipaikkaan 1 tallennettua kanavaa. Jos kanavia löytyy vähemmän kuin 12, jäljelle jääviin muistipaikkoihin tallennetaan valitun taajuuskaistan pienimmän taajuuden arvo. Jos kanavia ei löytynyt yhtään, näytössä näkyy NO SIGNL. Kanavan hakeminen manuaalisesti Taajuuskaistan valinta ( 26). Kentässä 1 näkyy MAN. Valitse tietty taajuus pitämällä Multi-monitoimiohjainta 1 painettuna suuntaan a tai b. Taajuushaku pysähtyy heti, kun Multi-monitoimiohjainta ei enää paineta, vaikka kyseisellä taajuudella ei olisi toistettavissa olevaa kanavaa. Kanavan tallentaminen manuaalisesti Valitse kanava tai taajuus taajuuskaistasta (MAN). Myös järjestelmämuistista tai henkilökohtaisesta muistista voidaan valita kanavia, jotka sijoitetaan toiseen paikkaan henkilökohtaisella muistialueella Paina MODE-näppäintä niin monta kertaa, että MAN-tila on käytössä. Hae seuraava vastaanotettavissa oleva kanava painamalla Multi-monitoimiohjainta 1 suuntaan a tai b.

32 4 28 Multi-monitoimiohjainta 1 suuntaan a tai b. Näytössä näkyy vilkkuvana muistipaikan nykyinen sisältö. Radio z Tallenna valittu kanava tai taajuus painamalla MEM-näppäintä. Näytössä vilkkuu MEMORY. Valitse kanava järjestelmämuistista painamalla MODE-näppäintä niin monta kertaa, että näytössä näkyy AS. Tallenna kanava tai taajuus valittuun muistipaikkaan painamalla uudelleen MEM-näppäintä. Tähänastinen kanava korvataan. Valitse henkilökohtaisen muistilistan haluttu paikka painamalla Tallennettujen kanavien hakeminen Taajuuskaistan valinta ( 26).

33 z Radio Järjestelmäasetukset Järjestelmäasetuksen valinta 4 29 Kentässä 1 näkyy AS, kentässä 2 käytössä oleva muistipaikka. Valitse kanava henkilökohtaisesta muistista painamalla MODE-näppäintä niin monta kertaa, että näytössä näkyy MEM. Kentässä 1 näkyy MEM, kentässä 2 käytössä oleva muistipaikka. Siirry asetusvalikkoon painamalla SET-näppäintä. Valitse muistipaikka painamalla Multi-monitoimiohjainta 1 suuntaan a tai b.

34 4 30 Bluetooth päälle/pois (BT, ei mahdollista kaikissa maissa) Bluetooth-laitteen pariliitos (PAIRING, ei mahdollista kaikissa maissa) Ulkoisten audiolaitteiden tason sovitus (AUXVOL) Radio z Asetettavissa olevat vaihtoehdot näkyvät tekstikentässä 1. Seuraavat asetukset ovat mahdollisia: RDS päälle/pois (RDS) Liikennetiedotus päälle/pois (TP, ei mahdollista kaikissa maissa) Alueellinen kanava päälle/pois (REG, ei mahdollista kaikissa maissa) Jaksossa "Ulkoiset toistolaitteet" kuvataan seuraavia asetuksia. Muuta näytetyn vaihtoehdon asetusta painamalla Multi-monitoimiohjainta 1 suuntaan a tai b. Näytä seuraava vaihtoehto painamalla SET-näppäintä. Kun näppäintä ei ole painettu vähään aikaan tai jos käyttöyksikön jotain toista näppäintä painetaan, valikko ottaa uudet asetukset käyttöön. Radio Data System (RDS) Jotkin FM-alueen radiokanavat välittävät lisätietoja, kuten ohjelmien nimiä. Kanavan nimi voidaan näyttää näytössä ainoastaan, jos RDStoiminto on kytketty päälle. Jos kanavan nimeä ei siirretä, näytössä näkyy aaltoalue ja taajuus.

35 z Radio RDS-toiminnon kytkeminen päälle ja pois Valitse RDS-asetus (RDS). Seuraavat asetukset ovat mahdollisia: RDS OFF: RDS-toiminto kytketty pois. RDS ON: RDS-toiminto kytketty päälle. Liikennetiedotukset Jos jokin FM-alueen radiokanavista välittää liikennetiedotuksia, tieto tallennetaan monissa maissa RDS-tietoihin ( 30). Jos audiojärjestelmän vastaanottoalueella on vähintään yksi kanava, joka välittää liikennetiedotuksia, kentässä 1 näkyy symboli T. Liikennetiedotuskanavan ei tarvitse olla sama kuin kuunneltava kanava. Jos kuunnellaan liikennetiedotuskanavaa ja liikenneradiotoiminto on kytketty päälle, kaikki muut käyttötavat keskeytetään liikennetiedotuksen ajaksi. Poikkeus: jos kytketyt kommunikaatiojärjestelmät ovat viestintätilassa, tilaa ei muuteta. Liikenneradiotoiminto voidaan kytkeä päälle vain, kun RDS on aktivoituna. Liikenneradiotoiminnon kytkeminen päälle Valitse liikenneradiotoiminto (TP) (ei mahdollista kaikissa maissa). Seuraavat asetukset ovat mahdollisia: TP OFF: liikenneradiotoiminto on kytketty pois. TP ON: liikenneradiotoiminto on kytketty päälle. 4 31

36 4 32 Radio z Vaihtoehtoisesti: paina MUTEnäppäintä liikennetiedotustoiminnon kytkemiseksi päälle ja pois päältä. on ainakin yksi liikennetiedotuskanava, kentässä 1 näkyy TP. Maakunta- ja alueradiot FM-alueella kanavat voivat käyttää ohjelmiinsa useita taajuuksia, jotka eroavat alueellisesti. Nämä vaihtoehtoiset taajuudet sisältyvät RDS-tietoihin niin, että audiojärjestelmä voi alueen vaihtuessa automaattisesti vaihtaa kanavan alueella käytettävälle taajuudelle. Jotkin kanavat käyttävät näitä taajuuksia tiettyinä aikoina toisistaan eroavien alueellisten ohjelmien lähettämiseen. Tämän vuoksi ohjelma voi vaihtua alueen vaihtuessa automaattisesti, vaikka kuljettaja ei ole vaihtanut kanavaa. Jos tämä ohjelman vaihtuminen halutaan välttää, aluetoiminto (REG) on kytkettävä pois päältä. REG-toiminnon kytkeminen päälle ja pois Valitse aluetoiminto (REG) (ei mahdollinen kaikissa maissa). Seuraavat asetukset ovat mahdollisia: REG OFF: aluetoiminto kytketty pois. REG ON: aluetoiminto kytketty päälle. Jos liikenneradiotoiminto on kytketty päälle ja vastaanotettavissa

37 z Ulkoiset soittimet Ulkoiset soittimet Edellytykset Audiolaitteen liittäminen Toistolähteenä muisti Toistolähteenä ipod Muut soittimet Muistin ja Apple ipodin käyttö Äänenvoimakkuus Tulosignaalitason asettaminen

38 5 34 Ulkoiset soittimet z Edellytykset Säilytyslokerossa olevan pistokkeen kautta audiojärjestelmään voidaan liittää tarkoitukseen sopivia audiolaitteita (esim. MP3- soitin) sekä muisteja (esim. USBtikku). Käytettävissä ovat 3,5 mm:n jakkiliitin ja USB-liitäntä (tukee USB 1.1:tä ja USB 2:ta). Audiolaitteen tulee täyttää seuraavat vaatimukset: Siinä on oltava vastaava liitäntä. Se täytyy voida sijoittaa säilytyslokeroon. Sen pitää kestää moottoripyöräilyssä tavalliset tärinät. Sen pitää kestää säilytyslokeron erityisesti kesällä mahdollisia korkeita lämpötiloja. Sopimattomia audiolaitteita käytettäessä voi kasvanut mekaaninen rasitus vahingoittaa laitetta, mistä BMW Motorrad ei ota vastuuta. Katso audiolaitteesi mahdolliset käyttörajoitukset laitteen käsikirjasta. BMW Motorrad suosittelee, että muistina ei käytettäisi kiintolevyn sisältäviä laitteita, koska tärinät voivat aiheuttaa toimintaan katkoja ja laitteen vahingoittumisen. Audiojärjestelmästä USB-pistoke saa verkkojännitettä, jonka avulla voidaan muun muassa ladata matkapuhelin. Useita USBlaitteita ei voi liittää esimerkiksi keskittimen kautta rajoitetun ulostulotehon vuoksi. Audiolaitteen liittäminen Audiojärjestelmän kytkeminen pois ( 18). Liitä muisti audiojärjestelmään USB-pistokkeen 1 avulla. Liitä Apple ipod audiojärjestelmään sovitinkaapelilla USBpistokkeen 1 ja jakkiliittimen 2 avulla. Sopivan sovitinkaapelin saat BMW-jälleenmyyjältä. Liitä muut audiolaitteet audiojärjestelmään jakkiliittimen 2 avulla ja kytke ne päälle. Estä audiolaitteen liikkuminen sijoittamalla se mahdollisuuksien mukaan kiinnitysuraan 3.

39 z Ulkoiset soittimet Jos säilytyslokeron ja kannen välinen liitäntäjohto johdetaan ulos, tiiviste saattaa vaurioitua. Älä johda liitäntäjohtoa ulos. Sulje kansi; varmista samalla, etteivät audiolaite tai johto jää puristuksiin. Audiojärjestelmän kytkeminen ( 18). Toistolähteen valinta ( 19). Toistolähteenä muisti Audiojärjestelmä hakee muistista aluksi kaikkia MP3-standardin mukaisesti koodattuja kappaleita. Kappalehaun aikana näytössä näkyy LOADING. Kappaleita haetaan myös alihakemistoista. Sen jälkeen löydetyt kappaleet numeroidaan ja soitetaan aakkosjärjestyksessä. Kappaleeseen liittyvä numero vastaa näin ollen kappaleen sijaintia tässä järjestyksessä eikä mahdollista järjestystä muistissa. Aakkoselliseen lajitteluun ja kappaleen näyttämiseen näytössä käytetään MP3-tietoihin (ID3-Tag) tallennettua nimikettä. Se voi poiketa tiedostonimestä. Näytössä voivat näkyä vain ASCII-merkistön merkit. Muut merkit eivät näy tai ne näkyvät väärin. Jotta lajittelu onnistuisi, kappaleet voidaan tallentaa hakemistoihin, joiden nimen alussa on "BMW" ja numero 1-9 (esimerkiksi "BMW1..."). Nämä hakemistot tunnistetaan ainoastaan, jos ne sijaitsevat hakemistorakenteen ylimmällä tasolla ja näkyvät audiojärjestelmässä soittoluetteloina. Ne eivät saa sisältää alihakemistoja. Hakemistojen sisältämät kappaleet toistetaan datamuistin määräämässä järjestyksessä. Käytetyn USB-tikun täytyy tukea "Mass Storage" -formaattia, siinä saa olla ainoastaan yksi osio ja sen täytyy olla alustettu FAT 16- tai FAT 32-standardin mukaisesti. Kun MP3-soitin liitetään audiojärjestelmään USB-liitännän avulla, myös sen täytyy tukea "Mass Storage" -formaattia. Toistolähteenä ipod Audiojärjestelmä määrittää aluksi ipodiin tallennetut kappaleet. Määrityksen aikana näytössä näkyy LOADING. Sen jälkeen löydetyt kappaleet numeroidaan ja soitetaan aakkosjärjestyksessä. Kappaleeseen liittyvä numero vastaa näin ollen kappaleen sijaintia tässä järjestyksessä. Aakkoselliseen lajitteluun ja kappaleen näyttämiseen näytössä käytetään ipodista siirrettyä nimikettä. Kappaleiden lisäksi määritetään ipodiin tallennetut soittoluettelot. Audiojärjestelmä tunnistaa kaikki soittoluettelot, joiden nimen alussa on "BMW" ja numero 1-9 (esimerkiksi "BMW1..."). Luet- 5 35

40 5 36 Ulkoiset soittimet z telojen sisältämien kappaleiden toistaminen tapahtuu ipodin määräämässä järjestyksessä. ipodin jännite syötetään USBkaapelin kautta. iphone Samoin kuin ipodia, myös iphonea voidaan käyttää toistolähteenä. Puhelintoiminnot kytketään tänä aikana pois päältä, iphonen näytössä voi näkyä tätä koskevia huomautuksia. Äänentoiston laatu Parhaan mahdollisen äänentoiston laadun saavuttamiseksi BMW Motorrad suosittaa tekemään ipod/iphone-laitteen järjestelmäasetuksiin seuraavat asetukset: Äänenvoimakkuuden sopeutus: PÄÄLLÄ Taajuuskorjain: POIS PÄÄLTÄ Muut soittimet Audiojärjestelmä toistaa soittimessa soitettavat kappaleet kaiuttimien kautta. Soitinta ei voi ohjata, jos se on liitetty jakkiliittimen avulla. Muistin ja Apple ipodin käyttö Toistotavan valinta Valitse toistolähde USB tai ipod. Valittu toistotapa näkyy kentässä 1. ALL: kappaleet toistetaan seuraavassa vaiheessa selitettävässä kappalejärjestyksessä. PL1... PL9: valittu toistolista toistetaan seuraavassa vaiheessa selitettävässä kappalejärjestyksessä. Paina MODE-näppäintä toistotavan valitsemiseksi.

41 z Ulkoiset soittimet Kappaleiden järjestyksen valinta Pidä MODE-näppäintä painettuna halutun kappaleiden järjestyksen valitsemiseksi. Näppäimen jokaisen painalluksen myötä näkyy aina seuraava mahdollinen kappalejärjestys kohdassa 2. Valitun toistotavan ALL yhteydessä seuraavat kappalejärjestykset ovat mahdollisia: TITLES: aakkosellinen järjestys ARTISTS: lajiteltu esittäjän mukaan (alalajittelu albumeittain) ALBUMS: lajiteltu albumeittain RANDOM: satunnainen järjestys Mahdolliset järjestykset määräytyvät musiikkitiedostoon tallennettujen, esittäjää ja albumia koskevien tietojen perusteella. Kaikki kappaleet, joissa ei ole kyseisiä tietoja, kootaan yhteen otsikon "Tuntemattoman esittäjän kappale" tai "Tuntemattoman albumin kappale" alle. Valitun toistotavan PL1... PL9 yhteydessä seuraavat kappalejärjestykset ovat mahdollisia: TITLES: toistolistan määräämä järjestys RANDOM: satunnainen järjestys 5 37

42 5 38 Ulkoiset soittimet z Siirry edelliseen tai seuraavaan kappaleeseen valitun järjestyksen sisällä painamalla monitoimiohjainta 1 suuntaan a tai b. Siirry kymmenen kappaletta eteen- tai taaksepäin pitämällä monitoimiohjainta 1 painettuna suuntaan a tai b. Järjestyksen ARTISTS sisällä pitkään painaminen saa aikaan siirtymiseen seuraavaan albumiin. Äänenvoimakkuus Äänenvoimakkuuden säätö tapahtuu sivulla ( 20) kuvatulla tavalla. Audiolaitteissa, jotka on liitetty audiojärjestelmään ainoastaan jakkiliittimen kautta, säädettävä äänenvoimakkuus riippuu seuraavista: audiolaitteen ulostulotehosta valitusta tulosignaalitasosta audiolaitteen äänenvoimakkuusasetuksista. Audiolaitteen äänenvoimakkuus ja tulosignaalitaso on asetettava sellaisiksi, että lopputulokseksi saatava äänen voimakkuusalue vastaa muiden käyttötapojen aluetta. Tulosignaalitason asettaminen Paina SET-näppäintä niin monta kertaa, että näytössä näkyy AUXVOL.

43 z Ulkoiset soittimet 5 39 Saada signaalitaso painamalla Multi-monitoimiohjainta 1 suuntaan a tai b. Säätömahdollisuudet: Taso 1: pienin vahvistus Tasot : välitasot Taso 6: suurin vahvistus

44 5 40 Ulkoiset soittimet z

45 z Bluetooth Bluetooth Bluetooth Toistaminen kypäräsarjojen kautta Bluetooth-toiminnon kytkeminen päälle ja pois Pairing Pariliitoksen suorittaminen Lisätoiminnot

46 6 42 Bluetooth z Bluetooth Bluetooth-toiminto ei ole mahdollista kaikissa maissa. Bluetooth: Nimi Bluetooth on valittu 900- luvulla eläneen Harald Blåtand - nimisen tanskalaisen viikinkikuninkaan (saksaksi Blauzahn, englanniksi Bluetooth) mukaan, joka oli tunnettu viestintätaidoistaan. Bluetooth-laitteet lähettävät lyhyiden matkojen laitteina (lähetys rajoitetulla kantamalla) lisenssittömällä ISM (Industrial, Scientific and Medical Band) -kaistalla välillä 2,402 GHz - 2,480 GHz. Niitä saa käyttää vapaasti maailmanlaajuisesti. Häiriölähteet: Bluetooth-yhteyksiä kahden tai useamman laitteen välillä voivat häiritä tilapäiset vaikutukset, esim. Lähetysmastojen aiheuttamat häiriökentät, mm. Laitteet, joissa Bluetooth-standardi on otettu virheellisesti käyttöön Lähellä olevat muut bluetoothkelpoiset laitteet Lisäksi useiden laitteiden parituksessa oikea menettely on tärkeä edellytys virheettömälle kommunikaatiolle. Ota huomioon ohjeet alkaen sivulta ( 52). Terveyteen liittyvä huomautus: Nykytiedon mukaan ei ole havaintoja siitä, että Bluetooth-laitteiden käytöstä olisi haittaa ihmisille. BMW Motorrad -audiojärjestelmän lähetysteho on enintään 10 mw, kun taas matkapuhelimen lähetysteho on enintään 2 W. Bluetoothin kautta käytettävä ISM-taajuuskaista on tarkoitettu maailmanlaajuisesti teollisuuden, tieteen ja lääketieteellisen tekniikan käyttöön, ja sen alhaiset lähetystehot luokitellaan terveyden kannalta vaarattomiksi. Toistaminen kypäräsarjojen kautta Audiojärjestelmä voidaan liittää BMW Motorrad Bluetooth-kommunikaatiojärjestelmiin. Toisto ei tapahdu kaiuttimien kautta vaan radioteitse kypärän kuulokkeiden kautta.

47 z Bluetooth Bluetooth-toiminnon kytkeminen päälle ja pois Vilkkuva: audiojärjestelmä hakee tallennettua laitetta. Jatkuvasti näkyvissä: yhteys tallennettuihin laitteisiin on olemassa Paina SET-näppäintä niin monta kertaa, että näytössä näkyybton taibtoff. Tekstikentässä 1 näkyy nykyinen tila. Seuraavat asetukset ovat mahdollisia: BT ON: Bluetooth-toiminto on kytketty päälle. BT OFF: Bluetooth-toiminto on kytketty pois. Kun Bluetooth-toiminto on kytketty päälle, Bluetooth-symboli 2 voi esiintyä seuraavasti: Ei näkyvissä: audiojärjestelmään ei ole tallennettu yhtään Bluetooth-laitetta. Kytke Bluetooth-toiminto päälle tai pois päältä painamalla monitoimiohjainta 1 suuntaan a tai b. Kun Bluetooth-toiminto on käytössä, kaiuttimet on kytketty pois päältä, ja päinvastoin.

48 6 44 Bluetooth z Pairing Ennen kuin kaksi Bluetooth-laitetta voi muodostaa yhteyden toisiinsa, niiden on tunnistettava toisensa. Tämä toisensa tunnistaminen tunnetaan nimellä pariliitos eli Pairing. Kerran tunnistetut laitteet tallennetaan niin, että pariliitos on tarpeen luoda ainoastaan ensimmäisen yhteyden aikana. Jotta kuljettajan kypärän lisäksi voidaan liittää myös matkustajan kypärä audiojärjestelmään, on käytettävä kahta Bluetoothstandardin 2.0 mukaista BMWkommunikaatiojärjestelmää. Jos jompikumpi BMW-järjestelmä on Bluetooth-standardin 1.2 mukainen, voidaan liittää ainoastaan yksi kypärä. Katso lisätietoja Bluetooth-standardista käyttämäsi kommunikaatiojärjestelmän käsikirjasta. Pariliitoksen luomisen yhteydessä audiojärjestelmä hakee vastaanottoalueeltaan muita Bluetoothlaitteita. Jotta laite voidaan tunnistaa, seuraavien ehtojen on täytyttävä: Laitteen Bluetooth-toiminnon on oltava aktivoituna. Laitteen on oltava muille "näkyvä". Laitteen on tuettava vastaanottimena A2DP-profiilia. Muiden Bluetooth-laitteiden täytyy olla kytketty pois päältä (jos esimerkiksi halutaan luoda kahden kommunikaatiojärjestelmän pariliitos, audiojärjestelmä on kytkettävä pois päältä). Katso tarvittavat ohjeet käyttämäsi kommunikaatiojärjestelmän käsikirjasta. BMW Motorrad kommunikaatiojärjestelmiin voidaan tallentaa ainoastaan yksi musiikintoistolaite. Jos yksi laite on jo tallennettu, liittäminen audiojärjestelmään ei ole enää mahdollista. Jos audiojärjestelmä ja BMW Motorrad -kommunikaatiojärjestelmä ovat liitettyinä toisiinsa, muut musiikkilaitteet on liitettävä säilytyslokerossa olevan liitäntäpistokkeen kautta. Pariliitoksen suorittaminen Kytke päälle Bluetooth-toiminto. Kytke pois päältä kaikki muut kymmenen metrin säteellä olevat Bluetooth-laitteet (esim. matkapuhelimet) tai niiden Bluetooth-toiminto. Ota käyttöön kypärän Bluetooth-toiminto ja näkyvyys (katso kypäräsarjan käsikirjaa).

49 z Bluetooth Bluetooth-laitteen tunnistaminen saattaa kestää jonkin aikaa. Mahdollista pitkä hakuaika aktivoimalla näkyvyys ja hakutoiminto samanaikaisesti. Paina SET-näppäintä niin monta kertaa, että näytössä näkyy PAIRING. Tekstikentässä 1 näkyy PAIRING. Valitse haluttu Pairing-toiminto painamalla monitoimiohjainta 1 suuntaan a tai b. Seuraavat toiminnot ovat mahdollisia: HELMET 1: yhteyden luominen kuljettajan kypärän kommunikaatiojärjestelmään HELMET 2: yhteyden luominen matkustajan kypärän kommunikaatiojärjestelmään (mahdollista ainoastaan, kun kaksi Bluetooth-standardin 2.0 mukaista BMW Motorrad kommunikaatiojärjestelmää) RESET: tallennettujen kommunikaatiojärjestelmien poistaminen. Valitse haluttu kypärä Aktivoi Pairing-valikko painamalla monitoimiohjainta 1 suuntaan a tai b. HELMET 1 ilmestyy näyttöön.

50 6 46 Bluetooth z Pidä monitoimiohjain 1 painettuna suuntaan b, kunnes näytössä näkyy SEARCH. Audiojärjestelmä hakee näkyvää kommunikaatiojärjestelmää, Bluetooth-symboli vilkkuu. Musiikkia ei toisteta haun aikana. Sen jälkeen näyttöön voi tulla seuraavat ilmoitukset: OK: yhteys muodostettu, toisto tapahtuu kypärän kaiuttimien kautta. FAILED: yhteyden muodostaminen epäonnistui. Kommunikaatiojärjestelmää ei löytynyt. UNABLE: yhteyden muodostaminen ei mahdollista, esimerkiksi koska on jo tallennettu Bluetooth-standardin 1.2 mukainen kypärä, tai koska kypärä 2 on liitettävä ennen kypärää 1. Jos yhteyden muodostaminen epäonnistui: Kytke pois päältä lähistössä päällä olevat Bluetooth-laitteet. Poista audiojärjestelmään tallennetut laitteet (RESET). Poista kommunikaatiojärjestelmään tallennetut laitteet. Luo pariliitos uudelleen. Lisätoiminnot Kuljettajan kypärä, jossa on Bluetooth-standardin 2.0 mukainen BMW Motorrad kommunikaatiojärjestelmä Kypärän kaiuttimen äänenvoimakkuus voidaan säätää suoraan monitoimiohjaimella 1. Kypärän äänenvoimakkuuden muuttaminen näkyy näytössä. Kypärän 2 (HELMET 2) äänenvoimakkuutta ei voida säätää monitoimiohjaimella.

51 z Bluetooth 6 47 Kuljettajan ja matkustajan kypärä, joissa on Bluetooth-standardin 2.0 mukainen BMW Motorrad kommunikaatiojärjestelmä Kun MUTE-näppäintä painetaan, toisto keskeytyy ja kypärien sisäpuhelinjärjestelmä kytkeytyy päälle. Kun MUTEnäppäintä painetaan uudelleen, sisäpuhelintoiminto päättyy ja toisto jatkuu.

52 6 48 Bluetooth z

53 z Lisälaitteet Lisälaitteet Lisäkaiuttimet Navigointilaitteet

54 7 50 Lisäkaiuttimet Navigointilaitteet Lisälaitteet z Esimerkiksi aktiivikaiuttimet tai johdolla liitetyt kommunikaatiojärjestelmät voidaan liittää audiojärjestelmään nelinapaisen pistoliitännän 1 avulla. Kysy erikoisliikkeestä tietoja mahdollisista sovitinkaapeleista, joiden avulla voit liittää haluamasi komponentit. Ota huomioon jaksosta Tekniset tiedot löytyvät lisäkaiuttimien tiedot. Tämä ulostulo (LINE-ulostulo) on aktivoitava ääniasetuksissa ennen käyttöä. Kaksinapaisen pistoliitännän 2 avulla audiojärjestelmään voidaan liittää yhteensopiva navigointilaite (esimerkiksi BMW Motorrad Navigator IV). Navigointiohjeet kuuluvat audiojärjestelmän kautta, ja aktiivisen toiston äänenvoimakkuutta pienennetään ohjeiden ajaksi.

55 z Laiteyhdistelmät Laiteyhdistelmät Bluetooth-toiminto Yleistietoa ja hallintalaitteet BMW Motorrad kommunikaatiojärjestelmien liittäminen BMW Motorrad audiojärjestelmään Matkapuhelimen liittäminen BMW Motorrad kommunikaatiojärjestelmään Matkapuhelimen liittäminen BMW Motorrad navigointijärjestelmän avulla

56 8 52 Laiteyhdistelmät z Bluetooth-toiminto Bluetooth-toiminto ei ole mahdollista kaikissa maissa. Yleistietoa ja hallintalaitteet Pairing eli pariliitos Pariliitoksen luomisessa vain kaksi liitettävää laitetta saa olla kytkettynä päälle. Kaikkien muiden lähistöllä olevien Bluetooth-laitteiden (esimerkiksi navigointilaitteet, matkapuhelimet, MP3-soittimet tms.) täytyy olla kytketty pois päältä tai niiden Bluetooth-toiminto on deaktivoitava. Poista olemassa olevat pariliitostiedot audiojärjestelmästä. BMW Motorrad kommunikaatiojärjestelmä Poista olemassa olevat pariliitostiedot kommunikaatiojärjestelmästä. Oikean toiminnan varmistamiseksi luo aina ensin pariliitos audiojärjestelmän kanssa, ennen kuin liität muita laitteita kommunikaatiojärjestelmään (esimerkiksi matkapuhelin). Jos audiojärjestelmään liitetään kaksi BMW Motorrad kommunikaatiojärjestelmää (kuljettajan ja matkustajan), niiden molempien on oltava Bluetooth-standardin 2.0 mukaisia. Luo ensin kommunikaatiojärjestelmien ja audiojärjestelmän pariliitos, vasta sitten molempien kypärien pariliitos. BMW Motorrad kommunikaatiojärjestelmään voidaan liittää vain yksi musiikkilähde, tässä tapauksessa audiojärjestelmä. Jos esimerkiksi MP3-soitinta halutaan käyttää musiikkilähteenä, se on liitettävä audiojärjestelmään liitäntäpistokkeen avulla. Jos kuljettajan ja matkustajan kommunikaatiojärjestelmät on liitetty toisiinsa, mutta ei audiojärjestelmään, audiojärjestelmän musiikin toisto tapahtuu kaiuttimien kautta. Tässä tapauksessa kuljettajan ja matkustajan välisen kommunikaation vääristymät ovat mahdollisia. Muiden valmistajien kommunikaatiojärjestelmät voidaan liittää audiojärjestelmään, jos ne tukevat A2DP-profiilia. BMW Motorrad ei kuitenkaan voi taata tällaisten järjestelmien moitteetonta toimintaa. Audiojärjestelmään voi olla liitettynä aina vain yksi muiden valmistajien kommunikaatiojärjestelmä. Myös järjestelmissä, jotka täyttävät Bluetooth-standardin 2.0, yhteyttä toiseen kypärään ei tueta.

57 z Laiteyhdistelmät BMW-järjestelmän ja muun järjestelmän samanaikainen käyttö ei ole mahdollista. BMW Motorrad navigointijärjestelmä Jos moottoripyörässäsi on BMW Motorrad navigointijärjestelmä, sen ääniopastus tapahtuu audiojärjestelmän avulla. Musiikin toisto ei ole mahdollista audiojärjestelmän kautta. Jos navigointijärjestelmä liitetään lisäksi Bluetoothin välityksellä kommunikaatiojärjestelmään, johtoliitäntä audiojärjestelmään kytketään pois. Navigointiohjeet kuuluvat tällöin suoraan kommunikaatiojärjestelmän kautta. Jos kommunikaatiojärjestelmän ja audiojärjestelmän pariliitos on jo luotu, musiikin toisto ei ole mahdollista tässäkään tapauksessa. Matkapuhelimet Jos moottoripyörässäsi ei ole navigointijärjestelmää, liitä matkapuhelin BMW Motorrad kommunikaatiojärjestelmään. Jos moottoripyörässäsi on BMW Motorrad navigointijärjestelmä, käytä sen puhelintoimintoja (esimerkiksi puhelinmuistio, soittajan tunnistus). Liitä sitä varten navigointijärjestelmä kommunikaatiojärjestelmään ja matkapuhelin navigointijärjestelmään. Hyödynnä seuraavia liitäntäesimerkkejä järjestelmän liittämisessä. Ota erityisesti huomioon ilmoitettu järjestys pariliitoksen luomisessa. 8 53

58 8 54 Laiteyhdistelmät z BMW Motorrad kommunikaatiojärjestelmien liittäminen BMW Motorrad audiojärjestelmään Poista kaikki paritustiedot audiojärjestelmästä ja kommunikaatiojärjestelmistä. Kytke matkustajan kypärän kommunikaatiojärjestelmä pois päältä. 1: Luo pariliitos "Kuljettajan kypärän kommunikaatiojärjestelmä - audiojärjestelmä". Jos kuljettajan ja matkustajan kypärissä on Bluetooth-standardin 2.0 mukainen kommunikaatiojärjestelmä: Kytke kuljettajan kypärän kommunikaatiojärjestelmä pois päältä. 2: Luo pariliitos "Matkustajan kypärän kommunikaatiojärjestelmä - audiojärjestelmä".

59 z Laiteyhdistelmät Kytke audiojärjestelmä pois päältä. 3: Luo pariliitos "Kuljettajan kypärän kommunikaatiojärjestelmä - matkustajan kypärän kommunikaatiojärjestelmä". 8 55

60 8 56 Laiteyhdistelmät z Matkapuhelimen liittäminen BMW Motorrad kommunikaatiojärjestelmään BMW Motorrad kommunikaatiojärjestelmien liittäminen BMW Motorrad audiojärjestelmään ( 54). Kytke pois päältä audiojärjestelmä, matkustajan kypärän kommunikaatiojärjestelmä ja kaikki muut Bluetooth-laitteet (esim. muut matkapuhelimet). 4: Luo pariliitos "Matkapuhelin - kuljettajan kypärän kommunikaatiojärjestelmä". Jos toinen matkapuhelin pitää liittää matkustajan kypärän kommunikaatiojärjestelmään: Kytke kuljettajan kypärän kommunikaatiojärjestelmä ja aiemmin liitetty matkapuhelin pois päältä.

61 z Laiteyhdistelmät 5: Luo pariliitos "Matkapuhelin - matkustajan kypärän kommunikaatiojärjestelmä". 8 57

62 8 58 Laiteyhdistelmät z Matkapuhelimen liittäminen BMW Motorrad navigointijärjestelmän avulla BMW Motorrad kommunikaatiojärjestelmien liittäminen BMW Motorrad audiojärjestelmään ( 54). Kytke pois päältä audiojärjestelmä, matkustajan kypärän kommunikaatiojärjestelmä ja kaikki muut Bluetooth-laitteet (esim. matkapuhelimet). 4: Luo pariliitos "Navigointijärjestelmä - kuljettajan kypärän kommunikaatiojärjestelmä". Kytke kuljettajan kypärän kommunikaatiojärjestelmä pois päältä. 5: Luo pariliitos "Navigointijärjestelmä - matkapuhelin".

63 z Laiteyhdistelmät Jos toinen matkapuhelin pitää liittää matkustajan kypärän kommunikaatiojärjestelmään: Kytke navigointijärjestelmä ja aiemmin liitetty matkapuhelin pois päältä. 6: Luo pariliitos "Matkapuhelin - matkustajan kypärän kommunikaatiojärjestelmä". 8 59

64 8 60 Laiteyhdistelmät z

65 z Tekniset tiedot Tekniset tiedot Radio MP Bluetooth Ulkoiset audiolaitteet Lisäkaiuttimet

66 9 62 Tekniset tiedot z Radio Aaltoalueet Taajuusalueet FM LW MW Kanavamuisti MP3 FM, LW ja MW, maan mukaan mahdollisesti FM ja AM 87, ,0 MHz MHz, ei käytettävissä kaikissa maissa MHz MP3-standardi MPEG1 Layer 3 Näytteenottotaajuus kaikilla aaltoalueilla 12 järjestelmämuistipaikkaa ja 12 henkilökohtaista muistipaikkaa 32/44,1/48 khz Bittinopeudet 32, 40, 48, 56, 64, 80, 96, 112, 128, 160, 192, 224, 256 kbit/s

67 z Tekniset tiedot Bluetooth Lähetysteho 10 mw Tuetut standardit 1.2 ja 2.0 Profiili A2DP, SPP 9 63 Ulkoiset audiolaitteet Pistoke Tulosignaalialue AUX-tuloherkkyys Lisäkaiuttimet Aktiivikaiuttimien tuloimpedanssi Aktiivikaiuttimien lähtösignaalitaso 3,5 mm, Jakkiliitin -0,7...2,0 V, vaikuttava 1 V, vaikuttava 10 kω 1 V, vaikuttava

68 64 0 Aakkosellinen hakemisto z A Ajankohtaisuus painatushetkellä, 6 Asetukset ja säädöt Yleistietoa ja hallintalaitteet, 14 Audiojärjestelmä Kytkeminen pois, 18 Kytkeminen päälle, 18 Sijainti moottoripyörässä, 8 Toistolähteen valinta, 19 Äänenvoimakkuus Jaon säätö eteen/taakse, 23 Mykistys, 20 Sovittaminen ajonopeuteen, 23 Säätäminen, 20 Ääniasetukset, 21 Loudnessin kytkeminen päälle, 23 Nollaus, 24 B Basso Toiston säätäminen, 22 Bluetooth, 42 Kytkeminen päälle, 43 Laiteyhdistelmät, 51 Lisätoiminnot, 46 Pairing eli pariliitos, 44 I ipod, 35 Liittäminen, 34 J Järjestelmäasetukset, 29 K Kaiutin Bluetoothin vaikutus, 19 Kytkeminen pois, 22 Lisäkaiuttimien kytkeminen päälle, 23 Pistoliitäntä, 50 Kommunikaatiojärjestelmät, 42 Lisätoiminnot, 46 Korkeus Toiston säätäminen, 22 Käyttöyksikkö Sijainti moottoripyörässä, 8 Yleistietoa ja hallintalaitteet, 9 L Liikennetiedotukset, 31 Keskeyttäminen, 21 Kytkeminen päälle, 31 Lyhenteet ja symbolit, 6 M Maakunta- ja alueradiot, 32 Kytkeminen päälle, 32 Monitoiminäyttö, 8 Yleistietoa ja hallintalaitteet, 12 MP3-soitin, 36 Liittäminen, 34 Äänenvoimakkuuden säätäminen, 38 N Navigointilaitteet Pistoliitäntä, 50

69 z Aakkosellinen hakemisto O Ohjaustangon käyttöyksikkö Sijainti moottoripyörässä, 8 Yleiskuva, 11 P Pairing eli pariliitos, 44 R Radio Kanavan hakeminen ja tallentaminen, 26 Taajuuskaistan valinta, 26 Tallennettujen kanavien hakeminen, 28 Yleistietoa ja hallintalaitteet, 15 Radio Data System RDS, 30 Kytkeminen päälle, 31 S Säilytyslokero, 13 T Tekniset tiedot, 62 Normit, 6 U Ulkoiset audiolaitteet ipod, 35 Käyttö, 36 Liittäminen, 13, 34 MP3-soitin, 36 Muisti, 35 Tulosignaalitason asettaminen, 38 USB-tikku, 35 USB-tikku, 35, 36 Liittäminen, 34 Y Yleiskuvat Bluetooth-yhdistelmät, 51 Kanavan hakeminen ja tallentaminen, 15 Säätömahdollisuudet,
