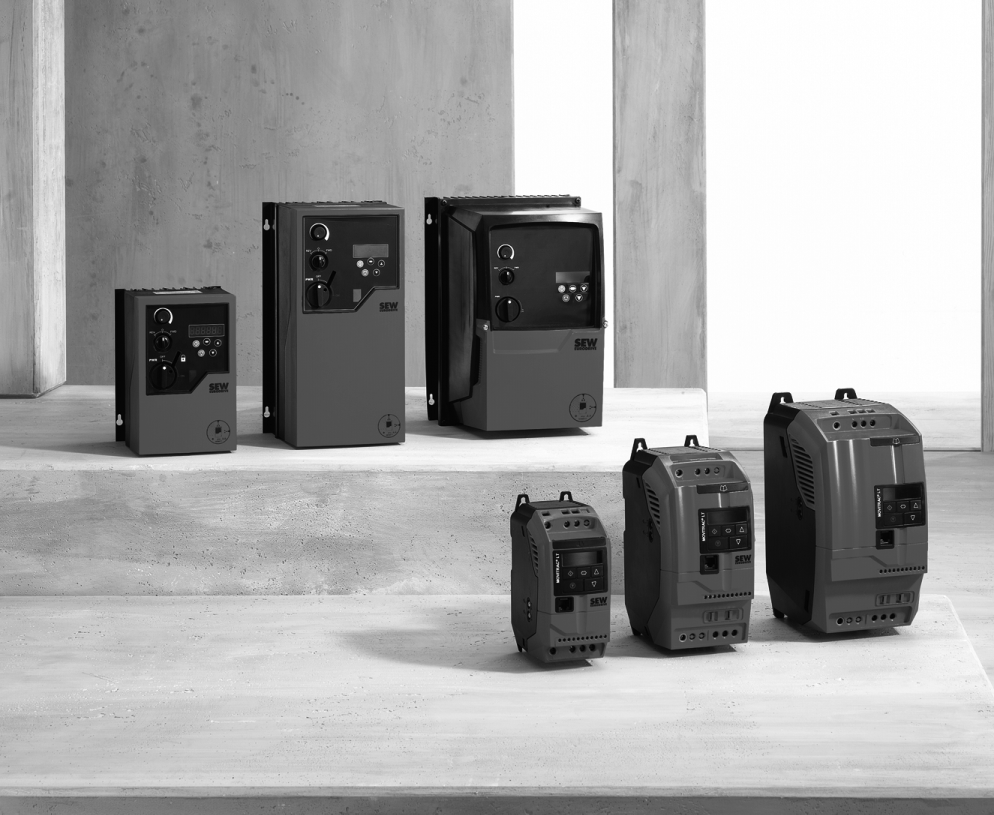

1 Käyttötekniikka \ Käyttöautomaatio \ Kokonaistoimitukset \ Palvelut Käyttöohje MOVITRAC LT Lisäkortit Julkaisuajankohta 09/ / FI

2 SEW-EURODRIVE Driving the world

3 Sisällysluettelo 1 Tärkeitä ohjeita Käyttöohjeen käyttöä koskevia huomautuksia Turvaohjeiden rakenne Korvausvaatimukset Vastuun rajoitus Tekijänoikeusmerkintä Hävittäminen Turvaohjeita Huomautuksia Yleistä Kohderyhmä Määräystenmukainen käyttö Kuljetus Asennus Sähköinen liitäntä Turvallinen pysäytys Käyttöönotto/käyttö Käyttö ja huolto Mekaaninen asennus Valmistelut Asennuksen kulku Toinen analogitulo Tuetut laitetyypit Yleiskatsaus Tekniset tiedot Sähköinen liitäntä Toiminta Toinen reletulo Tuetut laitetyypit Yleiskatsaus Sähköinen liitäntä Tekniset tiedot Toiminta Kolmas relelähtö Tuetut laitetyypit Yleiskatsaus Sähköinen liitäntä Tekniset tiedot Toiminta Kaksi ilmoitusrelettä Tuetut laitetyypit Yleiskatsaus Sähköinen liitäntä Tekniset tiedot Toiminta MOVITRAC LTE-B:ssä Toiminta MOVITRAC LTP:ssä Käyttöohje MOVITRAC LT -lisäkortit 3

4 Sisällysluettelo 8 PI-säädin Tuetut laitetyypit Yleiskatsaus Sähköinen liitäntä Tekniset tiedot Toiminta Muuntajakortti Tuetut laitetyypit Yleiskatsaus Sähköinen liitäntä Tekniset tiedot Toiminta Paikallinen kytkinpöytä Tuetut laitetyypit Yleiskatsaus Sähköinen liitäntä Tekniset tiedot Hakemisto Käyttöohje MOVITRAC LT -lisäkortit

5 Tärkeitä ohjeita Käyttöohjeen käyttöä koskevia huomautuksia 1 1 Tärkeitä ohjeita 1.1 Käyttöohjeen käyttöä koskevia huomautuksia Käyttöohje on tuotteen tärkeä osa ja sisältää sen käyttöön ja huoltoon liittyviä tärkeitä ohjeita. Käyttöohje on tarkoitettu kaikille henkilöille, jotka suorittavat tuotteeseen kohdistuvia pystytys-, asennus-, käyttöönotto- ja huoltotöitä. Käyttöohjeen on oltava jatkuvasti saatavilla ja luettavassa kunnossa. Varmista, että laitteistosta ja yrityksestä vastaavat sekä laitteen parissa omalla vastuullaan työskentelevät henkilöt ovat lukeneet käyttöohjeen kokonaisuudessaan ja ymmärtäneet sen sisällön. Mikäli sinulla on kysyttävää tai tarvitset lisätietoja, ota yhteys SEW-EURODRIVEen. 1.2 Turvaohjeiden rakenne Tämän käyttöohjeen turvaohjeiden rakenne on seuraavanlainen: Symboli MERKKISANA Vaaran tyyppi ja aiheuttaja Laiminlyönnin mahdollisia seurauksia. Toimenpiteet vaaran välttämiseksi Symboli Viestisana Merkitys Laiminlyönnin seuraukset Esimerkki: VAARA! Välittömästi uhkaava vaara Kuolema tai vakavia loukkaantumisia Yleinen vaara VAROITUS! Mahdollinen vaaratilanne Kuolema tai vakavia loukkaantumisia VARO! Mahdollinen vaaratilanne Lievä loukkaantuminen Erityinen vaara, esim. sähköisku VARO! Mahdolliset aineelliset vahingot Käyttölaitejärjestelmän tai sen ympäristön vahingoittuminen HUOM! Hyödyllinen ohje tai vihje Helpottaa käyttölaitejärjestelmän käsittelyä Käyttöohje MOVITRAC LT -lisäkortit 5

6 1 Tärkeitä ohjeita Korvausvaatimukset Käyttöohjeiden noudattaminen on edellytys: häiriöttömällä toiminnalle mahdollisten korvausvaatimusten hyväksymiselle Lue käyttöohje ennen kuin käytät laitetta! 1.3 Korvausvaatimukset Käyttöohjeen noudattaminen on edellytyksenä sille, että laite toimii häiriöittä ja mahdolliset takuuvaatimukset voidaan täyttää. Lue käyttöohje ennen kuin käytät laitetta. Huolehdi siitä, että käyttöohje on laitteistosta ja käytöstä vastaavien sekä omalla vastuullaan laitteen parissa työskentelevien käytettävissä. Myös dokumentaation luettavuudesta on huolehdittava. 1.4 Vastuun rajoitus Käyttöohjeen noudattaminen on MOVITRAC -LT-laitteiden turvallisen käytön sekä ilmoitettujen tuotteen ominaisuuksien ja suoritusarvojen saavuttamisen perusedellytys. SEW-EURODRIVE ei vastaa henkilö- tai omaisuusvahingoista, joiden syynä on käyttöohjeen noudattamatta jättäminen. Tuotevastuu raukeaa sellaisissa tapauksissa. 1.5 Tekijänoikeusmerkintä 2008 SEW-EURODRIVE. Kaikki oikeudet pidätetään. Kaikenlainen myös osittainen kopiointi, muokkaaminen, levittäminen tai muu hyödyntäminen on kielletty. 6 Käyttöohje MOVITRAC LT -lisäkortit

7 Tärkeitä ohjeita Hävittäminen Hävittäminen Hävitä seuraavat osat voimassa olevien määräysten mukaisesti: elektroniikkaromuna (piirilevyt) muovina (kotelo) teräslevynä kuparina Käyttöohje MOVITRAC LT -lisäkortit 7

8 2 Turvaohjeita Huomautuksia 2 Turvaohjeita Seuraavien perusturvaohjeiden tarkoituksena on välttää henkilö- ja omaisuusvahingot. Käyttäjän on huolehdittava siitä, että näitä periaatteellisia turvaohjeita noudatetaan. Varmista, että laitteistosta ja käytöstä vastaavat sekä omalla vastuullaan laitteen parissa työskentelevät ovat lukeneet ja ymmärtäneet käyttöohjeen kokonaisuudessaan. Mikäli sinulla on kysyttävää tai tarvitset lisätietoja, ota yhteys SEW-EURODRIVEen. 2.1 Huomautuksia Seuraavat turvallisuusohjeet koskevat erityisesti taajuusmuuttajien ja vastaavien lisävarusteiden käyttöä. Moottoreilla tai vaihdemoottoreilla varustettujen käyttölaitteiden käytön yhteydessä on noudatettava kulloisenkin käyttöohjeen voimassa olevia turvallisuusohjeita. Ota myös huomioon käyttöohjeen yksittäisten lukujen täydentävät turvaohjeet. 2.2 Yleistä VAARA! Taajuusmuuttajissa ja niiden lisävarusteissa voi olla käytön aikana niiden kotelointiluokan mukaisia jännitettä johtavia, paljaita osia. Kuolema tai erittäin vakava loukkaantuminen Vain koulutetut henkilöt saavat kuljettaa, varastoida, asentaa, liittää, ottaa käyttöön, huoltaa ja kunnostaa laitteita ja niiden osia, ja silloin on ehdottomasti otettava huomioon: Voimassa olevat yksityiskohtaiset käyttöohjeet Moottorin/vaihdemoottorin ja elektroniikkakomponenttien varoitus- ja ohjekilvet Kaikki muut käyttölaitteeseen kuuluvat suunnitteludokumentit, käyttöönottoohjeet ja kytkentäkaaviot Laitoskohtaiset määräykset ja vaatimukset Kansalliset/alueelliset turvallisuus- ja tapaturmantorjuntamääräykset Älä koskaan asenna viallisia laitteita. Mahdollisista vaurioista on ilmoitettava välittömästi kuljetusliikkeelle. Jos suojuksia poistetaan luvattomasti, laitetta käytetään epäasianmukaisesti tai se asennetaan tai sitä käytetään väärin, seurauksena voi olla vakavia henkilö- tai omaisuusvahinkoja. 8 Käyttöohje MOVITRAC LT -lisäkortit

9 Turvaohjeita Kohderyhmä Kohderyhmä Mekaanisia töitä saavat suorittaa vain tarvittavan koulutuksen saaneet valtuutetut ammattihenkilöt. Tarvittavan koulutuksen saaneiksi henkilöiksi katsotaan henkilöt, joilla on tuotteen pystytykseen, asennukseen, vianetsintään ja huoltoon tarvittavat tiedot ja taidot. He täyttävät lisäksi seuraavat edellytykset: Koneenrakennukseen liittyvä koulutus, esimerkiksi mekaanikko tai mekatronikko (ja hyväksytty loppututkinto). He ovat tutustuneet tähän käyttöohjeeseen. Sähköisiä töitä saavat suorittaa vain tarvittavan koulutuksen saaneet valtuutetut sähköalan ammattihenkilöt. Tarvittavan koulutuksen saaneiksi sähköalan ammattihenkilöiksi katsotaan henkilöt, joilla on tuotteen sähköiseen asennukseen, käyttöönottoon, vianetsintään ja huoltoon tarvittavat tiedot ja taidot. He täyttävät lisäksi seuraavat edellytykset: Sähkötekniikkaan liittyvä koulutus, esimerkiksi sähköasentaja tai mekatronikko (ja hyväksytty loppututkinto). He ovat tutustuneet tähän käyttöohjeeseen. Muille kuljetuksesta, varastoinnista, käytöstä ja hävittämisestä vastaaville henkilöille on annettava tehtävän vaatima opastus. 2.4 Määräystenmukainen käyttö Taajuusmuuttaja ja sen lisävarusteet ovat asynkronimoottoreiden ohjaukseen käytettäviä komponentteja. Taajuusmuuttajat ovat sähköjärjestelmiin tai koneisiin asennettavia komponentteja. Älä kytke niihin missään tapauksessa kapasitiivisia kuormia. Käyttö kapasitiivisen kuormituksen alaisena voi aiheuttaa ylijännitteen ja siten laitteen tuhoutumisen. Mikäli taajuusmuuttajaa käytetään EU-/EFTA-maissa, seuraavat standardit ovat voimassa: Koneisiin asennettaessa taajuusmuuttajan käyttöönotto (ts. määräystenmukaisen käytön aloittaminen) on kielletty, kunnes on todettu, että kone täyttää EU:n direktiivin 98/37/EY (konedirektiivi) vaatimukset; EN on otettava huomioon. Käyttöönotto (ts. määräystenmukaiseen käyttöön ottaminen) on sallittu vain, mikäli EMC-direktiivin (2004/108/EY) vaatimukset täyttyvät. Taajuusmuuttajat täyttävät pienjännitedirektiivin 2006/95/EU vaatimukset. Taajuusmuuttajiin sovelletaan sarjan EN /DIN VDE T105 harmonisoituja normeja yhdessä EN /VDE 0660 osan 500 ja EN VDE 0558 kanssa. Noudata tyyppikilpeen ja käyttöohjeeseen merkittyjä teknisiä tietoja ja liitäntävaatimuksia Turvatoiminnot SEW-EURODRIVE-taajuusmuuttajia ei saa käyttää turvatoiminnoissa ilman ylemmän tason turvajärjestelmiä. Käytä ylemmän tason turvajärjestelmiä varmistamaan laitteiden ja ihmisten turvallisuus. Käyttöohje MOVITRAC LT -lisäkortit 9

10 2 Turvaohjeita Kuljetus 2.5 Kuljetus Tarkasta mahdolliset kuljetusvauriot heti toimituksen saavuttua. Älä koskaan asenna tai ota käyttöön vahingoittuneita laitteita. Ilmoita mahdollisista vaurioista välittömästi kuljetusliikkeelle. 2.6 Asennus Laitteet on pystytettävä ja jäähdytettävä tämän käyttöohjeen määräysten ja ohjeiden mukaisella tavalla. Taajuusmuuttajat on suojattava liian suurelta kuormitukselta. Älä väännä tai taivuta komponentteja tai muuta eristysvälejä. Vältä koskemasta sähköisiin rakenneosiin ja koskettimiin. Taajuusmuuttajissa on staattiselle sähkölle arkoja komponentteja, jotka vaurioituvat helposti, jos niitä käsitellään väärin. Sähköisiä rakenneosia ei saa vahingoittaa mekaanisesti tai tuhota muulla tavoin. Laite täyttää kaikki UL508:n mukaiset teho- ja elektroniikkaliitäntöjen turvallista erottamista koskevat vaatimukset. Turvallisen erottamisen varmistamiseksi myös kaikkien liitettyjen virtapiirien on täytettävä turvallista erottamista koskevat vaatimukset. Varmista sopivilla toimenpiteillä, että kytketty moottori ei pääse käynnistymään itsestään taajuusmuuttajan verkkovirran kytkeytyessä päälle. Kytke sitä varten binääritulot DI01 - DI03 ja GND/0V. Seuraavat sovellukset ovat kiellettyjä, ellei laitetta ole erityisesti suunniteltu kyseiseen tarkoitukseen: Käyttö räjähdysvaarallisissa tiloissa. Käyttö ympäristöissä, joissa esiintyy haitallisia aineita: öljyjä happoja kaasuja höyryjä pölyä häiriösäteilyä käyttö muissa haitallisissa ympäristöissä Käyttö sovelluksissa, joiden mekaaniset tärinä- ja iskukuormitukset ylittävät EN standardin vaatimukset. Käyttö liikkuvissa kohteissa, joissa värähtely- ja iskukuormitukset ylittävät EN vaatimukset. Mikäli taajuusmuuttajalla tai sen lisävarusteilla on turvatoimintoja, joiden avulla on varmistettava koneiden ja henkilöiden turvallisuus. 10 Käyttöohje MOVITRAC LT -lisäkortit

11 Turvaohjeita Sähköinen liitäntä Sähköinen liitäntä Jännitteisiä taajuusmuuttajia käsiteltäessä on noudatettava voimassa olevia kansallisia tapaturmien torjuntamääräyksiä (esim. BGV A3). Noudata asennuksessa kaapeleiden poikkipintoja, sulakkeita ja suojamaakytkentöjä koskevia ohjeita. Turvatoimenpiteiden ja -laitteiden on oltava voimassa olevien määräysten mukaisia (esim. EN tai EN ). Laitteen maadoitus on välttämätön suojatoimenpide. Ylivirtasuojalaitteet ovat välttämättömiä suojalaitteita. 2.8 Turvallinen pysäytys MOVITRAC LT-laitteet ja lisävarusteet täyttävät kaikki standardin EN mukaiset teho- ja elektroniikkaliitäntöjen turvallista erottamista koskevat vaatimukset. Myös kaikkien liitettyjen virtapiirien on täytettävä turvallista erottamista koskevat vaatimukset turvallisen erottamisen varmistamiseksi. 2.9 Käyttöönotto/käyttö Laitteistot, joihin taajuusmuuttajat asennetaan, on mahdollisesti lisäksi varustettava kulloinkin voimassa olevien turvamääräysten, kuten teknisiä työvälineitä koskevien lakien ja tapaturmien torjuntamääräysten, mukaisilla valvonta- ja suojajärjestelmillä. Jännitettä johtaviin osiin tai johtojen liitäntöihin saa koskea vasta 10 minuutin kuluttua siitä, kun taajuusmuuttaja on irrotettu käyttöjännitteestä, sillä kondensaattorit voivat olla varautuneita. Noudata kaikkia taajuusmuuttajassa olevia ohjekilpiä. Pidä kaikki suojukset ja ovet suljettuina käytön aikana. Käyttötilan LED-merkkivalojen tai muiden näyttölaitteiden sammuminen eivät tarkoita sitä, että laite olisi erotettu sähköverkosta ja jännitteetön. Moottorin pysähtyminen voi johtua mekaanisesta juuttumisesta tai laitteen sisäisistä turvatoiminnoista. Häiriön aiheuttajan poistaminen tai kuittaus voi aiheuttaa käyttölaitteen automaattisen uudelleen kytkeytymisen. Mikäli käytettävä kone ei saa kytkeytyä turvallisuussyistä uudelleen päälle, laite on erotettava verkosta ennen häiriön poistamista. Käyttöohje MOVITRAC LT -lisäkortit 11

12 2 Turvaohjeita Käyttö ja huolto 2.10 Käyttö ja huolto VAROITUS! Kun virta on kytkettynä, lähtöliittimissä sekä kytketyissä kaapeleissa ja moottorien liittimissä on vaarallisia jännitteitä. Laite ei välttämättä ole jännitteetön, vaikka LEDit ja 7-osainen näyttö olisivatkin sammuneet. Vaarallisia jännitteitä voi esiintyä myös silloin, kun laite on lukittu ja moottori on pysähdyksissä. Liitimissä ja laitteen sisällä voi esiintyä korkeita jännitteitä vielä 10 minuutin kuluttua verkosta irrottamisen jälkeen. Kuolema tai vakava loukkaantuminen sähköiskun seurauksena. Kytke MOVITRAC LTP jännitteettömäksi vähintään 10 minuuttia ennen siihen kohdistuvien töiden aloittamista. VAROITUS! Moottorin pysähtyminen voi johtua mekaanisesta juuttumisesta tai laitteen sisäisistä turvatoiminnoista. Häiriön aiheuttajan poistaminen tai kuittaus voivat aiheuttaa käyttölaitteen automaattisen uudelleen päälle kytkeytymisen. Kuolema tai erittäin vakava loukkaantuminen Laite on irrotettava verkosta ennen häiriön korjaamista. 12 Käyttöohje MOVITRAC LT -lisäkortit

13 Mekaaninen asennus Valmistelut 3 3 Mekaaninen asennus 3.1 Valmistelut Kytke käyttölaite pois päältä ja odota vähintään 10 minuuttia ennen lisäkortin asennusta. VAROITUS! Kun virta on kytkettynä, lähtöliittimissä sekä kytketyissä kaapeleissa ja moottorien liittimissä on vaarallisia jännitteitä. Laite ei välttämättä ole jännitteetön, vaikka LEDit ja 7-osainen näyttö olisivatkin sammuneet. Vaarallisia jännitteitä voi esiintyä myös silloin, kun laite on lukittu ja moottori on pysähdyksissä. Liitimissä ja laitteen sisällä voi esiintyä korkeita jännitteitä vielä 10 minuutin kuluttua verkosta irrottamisen jälkeen. Kuolema tai vakava loukkaantuminen sähköiskun seurauksena. Kytke MOVITRAC LTP jännitteettömäksi vähintään 10 minuuttia ennen siihen kohdistuvien töiden aloittamista. 3.2 Asennuksen kulku Työnnä lisäkortti MOVITRAC LT:n ohjausliitinkiskoon. Kiristä MOVITRAC LT:n kaikki 11 liitinruuvia hyvän sähköisen kosketuksen varmistamiseksi. HUOM! Seuraaviin laitteisiin tapahtuvassa asennuksessa lisäkorttia on tuettava samalla kun liitinruuveja kiristetään. MOVITRAC LTP rakennekoko 1 MOVITRAC LTP IP55 (kaikki rakennekoot) MOVITRAC LTE-B (kaikki rakennekoot) HUOM! Sen jälkeen kun lisäkortit on asennettu ja liitetty kokonaan IP55 / NEMA-12-käyttölaitteeseen, niitä on taitettava kevyesti alaspäin etusuojuksen sulkemiseksi. Se ei vaikuta piirilevyn toimintaan. Käyttöohje MOVITRAC LT -lisäkortit 13

14 3 Mekaaninen asennus Asennuksen kulku IP20 IP AXX 65874AXX 14 Käyttöohje MOVITRAC LT -lisäkortit

15 Toinen analogitulo Tuetut laitetyypit 4 4 Toinen analogitulo Tyyppi Tuotenumero OB LT 2ANIN AXX 4.1 Tuetut laitetyypit HUOM! Tämä lisälaite on saatavana vain malliin MOVITRAC LTE-A. 4.2 Yleiskatsaus Toista analogituloa voi käyttää sovelluksissa, joissa kierroluvun asetusarvoa täytyy kytkeä kahden analogisen asetusarvon välillä. Sellaiset sovellukset ovat tyypillisiä, joissa käyttölaitetta kauko-ohjataan kierrosluvun oletusarvolla, mutta joissa tarvitaan paikallinen ohjausmahdollisuus, tavallisesti potentiometri. 4.3 Tekniset tiedot Analogitulo 1 DC ±10 V, 4-20 ma Analogitulo 1 DC ±10 V, 4-20 ma Maksimaalinen tulojännite ± 50 V DC Ympäristön lämpötila C Yhteensopivuus IP00, UL94V-0 Mitat [mm] (ilman napoja) 14 [in] (ilman napoja) 0.56 Käyttöohje MOVITRAC LT -lisäkortit 15

16 4 Toinen analogitulo Sähköinen liitäntä 4.4 Sähköinen liitäntä AXX Liitin nro. Signaali Liitäntä Kuvaus 1 0 V 0 V vertailupotentiaali Vert. DI1:n - DI3:n aktivoinnille (enint. 100 ma) AI:lle 2 DI1 Binääritulo 1 Positiivinen logiikka 3 DI 2 Binääritulo 2 "Looginen 1" tulojännitealue: DC 8-30 V "Looginen 0" tulojännitealue: DC 0-2 V 4 DI3 Binääritulo 3 Yhteensopiva PLC-vaatimuksen kanssa, kun 0 V on kytketty V +10 V 10 V vert. AI:lle/DI:lle 6 AI 1 Analogitulo V, 0-20 ma 7 AI 2 Analogitulo 2 8 AO / DO Analogilähtö (10 bit) / binäärilähtö 0-10 V, 20 ma analoginen 24 V / 20 ma digitaalinen 9 0 V 0 V:n vertailupotentiaali 0 V vert. analogilähdölle 10 Releen kosketin 11 Releen vertailupotentiaali Releen kosketin Releen vertailupotentiaali Sulkeva kosketin (AC 250 V / DC 30 V virran ollessa 1 A) HUOM! Binäärituloon 3 kytketyllä signaalilla kytketään analogitulon 1 (liitin 6) ja analogitulon 2 (liitin 7) välillä. 16 Käyttöohje MOVITRAC LT -lisäkortit

17 Toinen analogitulo Toiminta Toiminta Kytkentä jännitteestä riippuvan ja virrasta riippuvan kierrosluvun asetusarvon välillä Liitä lisämoduulin liittimen 6 jännitesignaali ja liittimen 7 virtasignaali. Jokainen näistä signaaleista referoi liittimeen 9 (0 V). Jännite- ja virtatulojen välillä tapahtuvaan kytkemiseen käytettävä binäärisen signaalin tulee olla liittimessä 4 (binääritulo 3). Aseta parametrit seuraavasti: P-19 = 0 P-16 = 4-20 ma (tai 0-20 ma / 20-4 ma, tarvittavasta formaatista riippuen) HUOM! Kun binääritulo 3 on auki, valitaan jännitesignaali (liittimeen 6 liitetty) Hand Off -automaattikäyttö Liitä tarvittavat analogiset ohjearvosignaalit liittimiin 6 ja 7 yllä kuvatulla tavalla. Kyseinen tila edellyttää kaksinapaista kippikytkintä. Kytkimen ensimmäistä napaa käytetään käyttölaitteen vapautukseen, jossa "Käsi" ja "Auto" on kytketty binäärituloon 1. Toinen napa on kytketty binäärituloon 3 yllä kuvatulla tavalla. Kytke molempien kytkinten vertailupotentiaali liittimeen 1 (0 V). Tavallisessa konfiguroinnissa "Käsi" vapauttaa käyttölaitteen jännitteen ohjearvolla (paikallisesti) ja "Auto" virran ohjearvolla (kaukosäädetysti). Käyttöohje MOVITRAC LT -lisäkortit 17

18 5 Toinen reletulo Tuetut laitetyypit 5 Toinen reletulo Tyyppi Tuotenumero OB LT 2ROUT OB LT 2ROUTB AXX 5.1 Tuetut laitetyypit Tätä lisälaitetta on saatavana kahtena eri versiona: OB LT 2ROUT, MOVITRAC LTE-A:lle OB LT 2ROUTB, MOVITRAC LTE-B:lle ja MOVITRAC LTP:lle 5.2 Yleiskatsaus Toinen relelähtö soveltuu sovelluksille, joissa käyttölaitteen analogitulo muunnetaan relelähdöksi. Sitä käytetään, kun tarvitaan kaksi relelähtöä. Releen toiminnot voi ohjelmoida käyttölaitteesta. Mahdollisia toimintoja ovat: Käyttölaite aktivoitu Käyttölaite kunnossa Käyttölaite pyörii nopeuden ohjearvolla Käyttölaite on pysähdyksissä Käyttölaite pyörii maksiminopeudella Moottori ylikuormittunut 18 Käyttöohje MOVITRAC LT -lisäkortit

19 Toinen reletulo Sähköinen liitäntä Sähköinen liitäntä AXX Liitin nro. Signaali Liitäntä Kuvaus V Lähtö +24 V Vert. DI1:n - DI3:n aktivoinnille (enint. 100 ma) vertailujännite 2 DI 1 Binääritulo 1 Positiivinen logiikka 3 DI 2 Binääritulo 2 "Looginen 1" tulojännitealue: DC 8-30 V "Looginen 0" tulojännitealue: DC 0-2 V 4 DI 3 Binääritulo 3 / termistorikontakti Yhteensopiva PLC-vaatimuksen kanssa, kun 0 V on kytketty V Lähtö +10 V vertailujännite 6 AI / DI Analogitulo (12 bittiä) Binääritulo V 0 V:n vertailupotentiaali 10 V vert. analogilähdölle (pot.syöttö +, 10 ma maks., 1 kω min.) 0-10 V, 0-20 ma, 4-20 ma "Looginen 1" tulojännitealue: DC 8-30 V 0 V vert. analogitulolle (pot.-syöttö -) 8 Releen kosketin 2 Releen kosketin Sulkeva kosketin 9 Releen vertailupotentiaali 2 Releen vertailupotentiaali (AC 250 V / DC 30 V virran ollessa 1 A) 10 Releen kosketin 1 Releen kosketin Sulkeva kosketin 11 Releen vertailupotentiaali 1 Releen vertailupotentiaali (AC 250 V / DC 30 V virran ollessa 1 A) HUOM! Toisen releen lähtöliitännät sijaitsevat liittimissä 8 ja 9. Kyseinen rele käyttää käyttölaitteen analogista/binääristä lähtöä. Siksi analogilähtö ei ole käytössä kyseisen moduulin käytön yhteydessä. 5.4 Tekniset tiedot Suurin sallittu rele-kytkentäjännite AC 250 V / DC 220 V Suurin sallittu rele-kytkentävirta 1 A Maksimaalinen tulojännite ± 50 V DC Yhteensopivuus IP00, UL94V-0 Ympäristö C Mitat [mm] (ilman napoja) 14 [in] (ilman napoja) 0.56 Käyttöohje MOVITRAC LT -lisäkortit 19

20 5 Toinen reletulo Toiminta 5.5 Toiminta MOVITRAC LTE-A:n toiminta (OB LT 2ROUT) Ensimmäisen relelähdön ohjelmointi Koska MOVITRAC LTE-A:n ensimmäinen relelähtö ohjelmoidaan parametrin P-18 kautta, käytössä on 2 täysin riippumatonta relelähtöä. Seuraavat vaihtoehdot ovat käytössä releelle 1: P -18 Relelähdön 1 toimintojen valinta 0: Käyttölaite aktivoitu Määrittää käyttöolosuhteiden täyttyessä käyttäjä-releen 1 toiminnan. 1: Käyttölaite kunnossa Deaktivoitu: koskettimet auki 2: Moottori toimii nopeuden ohjearvolla Aktivoitu: koskettimet kiinni 3: Moottorin pyörimisnopeus 0 4: Moottorin enimmäisnopeus (P-01) 5: Moottori ylikuormitettu (virta > P- 08) Toisen relelähdön ohjelmointi Toista relelähtöä ohjataan MOVITRAC LTE-A:n parametrin P-25 avulla. Sen arvoksi tulee asettaa alla kuvatulla tavalla 2 tai 3. P -25 Relelähdön 2 toimintojen valinta 0: Moottorin pyörimisnopeus Toiminto ei ole käytettävissä relekäytössä. 1: Moottorin virta 2: Käyttölaite aktivoitu Määrittää käyttöolosuhteiden täyttyessä käyttäjä-releen 2 toiminnan. 3: Moottori pyörii asetetulla Deaktivoitu: koskettimet auki kierrosluvulla Aktivoitu: koskettimet kiinni MOVITRAC LTE-B:n toiminta (OB LT 2ROUTB) Ensimmäisen relelähdön ohjelmointi Koska MOVITRAC LTE-B:n ensimmäinen relelähtö ohjelmoidaan parametrin P-18 kautta, käytössä on 2 täysin riippumatonta relelähtöä. Seuraavat vaihtoehdot ovat käytössä releelle 1: P -18 Relelähdön 1 toimintojen valinta 0: Käyttölaite aktivoitu Määrittää käyttöolosuhteiden täyttyessä käyttäjä-releen 1 toiminnan. 1: Käyttölaite kunnossa Deaktivoitu: koskettimet auki Aktivoitu: koskettimet kiinni 2: Moottori toimii nopeuden ohjearvolla 3: Käyttölaitteen poiskytkentä on lauennut 4: Moottorin pyörimisnopeus raja-arvo 5: Moottorivirta raja-arvo 6: Moottorin pyörimisnopeus < raja-arvo 7: Moottorivirta < raja-arvo Lisälaitteet 4-7: Relelähtö vapautetaan parametrista P-19 asetetulla arvolla. 20 Käyttöohje MOVITRAC LT -lisäkortit

21 Toinen reletulo Toiminta 5 Toisen relelähdön ohjelmointi Toista relelähtöä ohjataan MOVITRAC LTE-B:n parametrin P-25 avulla. Sen arvoksi tulee asettaa alla kuvatulla tavalla arvo, joka on väliltä 0 ja 7. P -25 Relelähdön 2 toimintojen valinta 0: Käyttölaite aktivoitu Määrittää käyttöolosuhteiden täyttyessä käyttäjä-releen 2 toiminnan. 1: Käyttölaite kunnossa Deaktivoitu: koskettimet auki Aktivoitu: koskettimet kiinni 2: Moottori toimii nopeuden ohjearvolla 3: Käyttölaitteen poiskytkentä on lauennut 4: Moottorin pyörimisnopeus raja-arvo 5: Moottorivirta raja-arvo 6: Moottorin pyörimisnopeus < raja-arvo 7: Moottorivirta < raja-arvo Lisälaitteet 4-7: Relelähtö vapautetaan parametrista P-19 asetetulla arvolla MOVITRAC LTP:n toiminta (OB LT 2ROUTB) Ensimmäisen relelähdön ohjelmointi Koska MOVITRAC LTP:n ensimmäinen relelähtö ohjelmoidaan parametrin P2-13 kautta, käytössä on 2 täysin riippumatonta relelähtöä. Seuraavat vaihtoehdot ovat käytössä releelle 1: P2-13 Relelähdön 1 toimintojen valinta 0: Käyttölaite aktivoitu Kun P2-15 = 0 (sulkeutuva kosketin NO), releen koskettimet on 1: Käyttölaite kunnossa suljettu, kun valittu edellytys täyttyy. 2: Moottori toimii nopeuden ohjearvolla 3: Moottorin pyörimisnopeus > 0 4: Moottorin pyörimisnopeus > raja-arvo 5: Moottorin vääntömomentti > raja-arvo 6: 2. Analogitulo > raja-arvo Kun P2-15 = 1 (sulkeutuva kosketin NO), releen koskettimet ovat auki, kun valittu edellytys täyttyy. Toisen relelähdön ohjelmointi Toista relelähtöä ohjataan MOVITRAC LTP:n parametrin P2-11 avulla. Sen arvoksi tulee asettaa alla kuvatulla tavalla arvo, joka on väliltä 0 ja 6. P2-11 Relelähdön 2 toimintojen valinta 0: Käyttölaite aktivoitu Määrittää käyttöolosuhteiden täyttyessä käyttäjä-releen 2 toiminnan. 1: Käyttölaite kunnossa Deaktivoitu: koskettimet auki 2: Moottori toimii nopeuden Aktivoitu: koskettimet kiinni ohjearvolla Asetuksen 4, 5 ja 6 säätöraja määritetään parametrista P : Moottorin pyörimisnopeus > 0 4: Moottorin pyörimisnopeus > raja-arvo 5: Moottorin vääntömomentti > raja-arvo 6: 2. Analogitulo > raja-arvo Käyttöohje MOVITRAC LT -lisäkortit 21

22 6 Kolmas relelähtö Tuetut laitetyypit 6 Kolmas relelähtö Tyyppi Tuotenumero LT 3RO 00A AXX 6.1 Tuetut laitetyypit Tämä lisälaite on saatavana vain malliin MOVITRAC LTP. 6.2 Yleiskatsaus Pistoketyyppisessä moduulissa on 2 lisärelelähtöä. Releet 1 ja 2 voidaan konfiguroida parametrien avulla (ks. seuraava luettelo). Kolmannen relelähdön toiminto on asetettu kiinteästi näyttötilaan "Käyttölaite kunnossa". Kolmannen relelähdön voi asettaa avautuvalla/sulkevalla koskettimella näyttötilaan "Käyttölaite kunnossa" tai "Käyttölaitevirhe". Ensimmäisen ja toisen relelähdön toiminnot voidaan ohjelmoida käyttölaitteesta seuraavalla tavalla (parametrien P2-11 ja P2-13 avulla): Käyttölaite aktivoitu Käyttölaite kunnossa Moottori toimii nopeuden ohjearvolla Moottorin pyörimisnopeus > 0 Moottorin pyörimisnopeus > raja-arvo Moottorin momentti tai moottorivirta > raja-arvo 2. Analogitulo > raja-arvo 22 Käyttöohje MOVITRAC LT -lisäkortit

23 Kolmas relelähtö Sähköinen liitäntä Sähköinen liitäntä AXX Liitin nro. Signaali Liitäntä Kuvaus V Lähtö +24 V Vert. DI1:n - DI3:n aktivoinnille (enint. 100 ma) vertailujännite 2 DI 1 Binääritulo 1 Ei koske 3 DI 2 Binääritulo 2 Ei saatavilla kun P2-01 = 20, 21 tai 22 4 DI 3 Binääritulo 3 / termistorikontakti Ei koske V Lähtö +10 V vertailujännite 6 AI / DI Analogitulo (12 bittiä) Binääritulo V 0 V:n vertailupotentiaali 10 V vert. analogilähdölle (pot.syöttö +, 10 ma maks., 1 kω min.) 0-10 V, 0-20 ma, 4-20 ma "Looginen 1" tulojännitealue: DC 8-30 V 0 V vert. analogitulolle (pot.-syöttö -) 8 Releen kosketin 2 Releen kosketin Sulkeva kosketin 9 Releen vertailupotentiaali 2 Releen vertailupotentiaali (AC 250 V / DC 30 V virran ollessa 1 A) 10 Releen kosketin 1 Releen kosketin Sulkeva kosketin 11 Releen vertailupotentiaali 1 Releen vertailupotentiaali 12 Releen kosketin 3 Releen kosketin Sulkeva kosketin 13 Releen vertailupotentiaali 3 Releen vertailupotentiaali 14 Releen kosketin 3 Releen kosketin Avaaja (AC 250 V / DC 30 V virran ollessa 1 A) Tekniset tiedot Suurin sallittu rele-kytkentäjännite AC 250 V / DC 220 V Suurin sallittu rele-kytkentävirta 1 A Maksimaalinen tulojännite ± 50 V DC Yhteensopivuus IP00, UL94V-0 Ympäristö C Mitat [mm] (ilman napoja) 14 [in] (ilman napoja) 0.56 Käyttöohje MOVITRAC LT -lisäkortit 23

24 6 Kolmas relelähtö Toiminta 6.5 Toiminta Ensimmäisen relelähdön ohjelmointi Ensimmäinen relelähtö ohjelmoidaan käyttölaitteen parametrin P2-13 avulla. Seuraavat vaihtoehdot ovat käytössä releelle 1: P2-13 Relelähdön 1 toimintojen valinta 0: Käyttölaite aktivoitu Kun P2-15 = 0 (sulkeutuva kosketin NO), releen koskettimet on suljettu, kun valittu edellytys täyttyy. 1: Käyttölaite kunnossa 2: Moottori toimii nopeuden ohjearvolla Kun P2-15 = 1 (sulkeutuva kosketin NO), releen koskettimet ovat auki, kun valittu edellytys täyttyy. 3: Moottorin pyörimisnopeus > 0 4: Moottorin pyörimisnopeus > raja-arvo 5: Moottorin vääntömomentti / moottorivirta > raja-arvo 6: 2. Analogitulo > raja-arvo Releen voi ohjelmoida sulkija- tai avaajatilaan parametrin P2-15 avulla (lisätietoja löytyy aina kulloisestakin käyttölaitteesta). Toisen relelähdön ohjelmointi Toinen relelähtö ohjelmoidaan käyttölaitteen parametrin P2-11 avulla. Seuraavat vaihtoehdot ovat käytössä releelle 2: P2-11 Relelähdön 2 toimintojen valinta 0: Käyttölaite aktivoitu Määrittää käyttöolosuhteiden täyttyessä käyttäjä-releen 2 toiminnan. 1: Käyttölaite kunnossa Deaktivoitu: koskettimet auki 2: Moottori toimii nopeuden ohjearvolla Aktivoitu: koskettimet kiinni 3: Moottorin pyörimisnopeus > 0 Asetuksen 4, 5 ja 6 säätöraja määritetään parametrista P : Moottorin pyörimisnopeus > raja-arvo 5: Moottorin vääntömomentti / moottorivirta > raja-arvo 6: 2. Analogitulo > raja-arvo Kolmannen relelähdön ohjelmointi Kolmannen relelähdön toiminto on asetettu kiinteästi näyttötilaan "Käyttölaite kunnossa" tai "Käyttölaitteen poiskytkentä on lauennut", riippuen siitä, käytetäänkö avaajaa vai sulkijaa. Lähtö vapautetaan, kun parametri P2-01 on 20, 21 tai 22. Koska kolmatta relelähtöä ohjataan binäärilähdön signaalilla liittimestä 3, toinen binääritulo ei ole tässä tilassa käytössä. 24 Käyttöohje MOVITRAC LT -lisäkortit

25 Kaksi ilmoitusrelettä Tuetut laitetyypit 7 7 Kaksi ilmoitusrelettä Tyyppi Tuotenumero OB LT HVAC-B AXX 7.1 Tuetut laitetyypit Lisälaite on saatavilla seuraaviin tuotteisiin: MOVITRAC LTE-B MOVITRAC LTP 7.2 Yleiskatsaus HVAC-relelisämoduuli soveltuu sovelluksiin, jossa tarvitaan kaksi näyttötilaa, "Käyttölaite käynnissä" ja "Käyttölaitteen poiskytkentä on lauennut". Käyttöohje MOVITRAC LT -lisäkortit 25

26 7 Kaksi ilmoitusrelettä Sähköinen liitäntä 7.3 Sähköinen liitäntä AXX Liitin nro. Signaali Liitäntä Kuvaus V Lähtö +24 V Vert. DI1:n - DI3:n aktivoinnille (enint. 100 ma) vertailujännite 2 DI 1 Binääritulo 1 Positiivinen logiikka 3 DI 2 Binääritulo 2 "Looginen 1" tulojännitealue: DC 8-30 V "Looginen 0" tulojännitealue: DC 0-2 V 4 DI 3 Binääritulo 3 / termistorikontakti Yhteensopiva PLC-vaatimuksen kanssa, kun 0 V on kytketty V Lähtö +10 V vertailujännite 6 AI / DI Analogitulo (12 bittiä) Binääritulo V 0 V:n vertailupotentiaali 8 AO / DO Analogilähtö (10 bittiä) Binäärilähtö 9 0 V 0 V:n vertailupotentiaali 10 V vert. analogilähdölle (pot.syöttö +, 10 ma maks., 1 kω min.) 0-10 V, 0-20 ma, 4-20 ma "Looginen 1" tulojännitealue: DC 8-30 V 0 V vert. analogitulolle (pot.-syöttö -) 0-10 V, 20 ma analoginen 24 V / 20 ma digitaalinen 0 V vert. analogilähdölle 10 Releen kosketin 1 Releen kosketin Sulkeva kosketin 11 Releen vertailupotentiaali 1 Releen vertailupotentiaali (AC 250 V / DC 30 V virran ollessa 1 A) 12 Releen kosketin 2 Releen kosketin Sulkeva kosketin 13 Releen vertailupotentiaali 2 Releen vertailupotentiaali (AC 250 V / DC 30 V virran ollessa 1 A) 26 Käyttöohje MOVITRAC LT -lisäkortit

27 Kaksi ilmoitusrelettä Tekniset tiedot Tekniset tiedot Suurin sallittu rele-kytkentäjännite AC 250 V / DC 220 V Suurin sallittu rele-kytkentävirta 1 A Maksimaalinen tulojännite ± 50 V DC Yhteensopivuus IP00, UL94V-0 Ympäristö C Mitat [mm] (ilman napoja) 14 [in] (ilman napoja) Toiminta MOVITRAC LTE-B:ssä Ensimmäisen relelähdön ohjelmointi Aseta parametri P-18 tyypillistä käyttöä varten arvoksi 1. Esim. rele 2 on vapautuksessa (käyttölaite on käynnissä, vihreä LED palaa) kiinni ja rele 1 käyttölaitteen poiskytkennän ollessa lauennut (punainen LED palaa) kiinni. Käytä seuraavia tietoja parametrin P-18 säätämiseksi muita relelähtötyyppejä varten. Koska ensimmäinen relelähtö (käyttölaitteeseen integroitu) ohjelmoidaan parametrin P-18 kautta, käytössä on 2 täysin riippumatonta relelähtöä. Seuraavat vaihtoehdot ovat käytössä releelle 1: P-18 0: Rele 1 on kiinni, kun käyttölaitetta ei ole vapautettu 1: Rele 1 on kiinni käyttölaitteen poiskytkennän ollessa lauennut 2: Rele 1 on kiinni, kun toision käyntinopeus ei vastaa nopeuden ohjearvoa 3: Rele 1 on kiinni käyttölaitteen ollessa kytkettynä pois päältä 4: Rele 1 on kiinni, kun toision käyntinopeus ei vastaa maksiminopeutta 5: Rele 1 on kiinni, kun käyttölaitetta ei kuormiteta liikaa Toisen relelähdön ohjelmointi Toisessa relelähdössä on käytännöllinen asetus: P-18 1: Rele 2 on kiinni käyttölaitteen ollessa päällä HUOM! Lisäkortti "Kaksi ilmoitusrelettä" (HVAC) on käynnissä vain, kun P-15 on asetettu arvoksi, jolla DI01 asettaa käyttölaitteen vapautussignaalin, eli liitinkäytössä P-15 = 0-4, 6, 8 tai 12. Lisätietoja on MOVITRAC LTE-B:n käyttöohjeessa. Se ei koske muita I/O:ita. Käyttöohje MOVITRAC LT -lisäkortit 27

28 7 Kaksi ilmoitusrelettä Toiminta MOVITRAC LTP:ssä 7.6 Toiminta MOVITRAC LTP:ssä Ensimmäisen relelähdön ohjelmointi Aseta parametri P2-13 tyypillistä käyttöä varten arvoksi 1. Esim. rele 2 on vapautuksessa (käyttölaite on käynnissä, vihreä LED palaa) kiinni ja rele 1 käyttölaitteen poiskytkennän ollessa lauennut (punainen LED palaa) kiinni. Käytä seuraavia tietoja parametrin P2-13 säätämiseksi muita relelähtötyyppejä varten. Koska ensimmäinen relelähtö (käyttölaitteeseen integroitu) ohjelmoidaan parametrin P2-13 kautta, käytössä on 2 täysin riippumatonta relelähtöä. Seuraavat vaihtoehdot ovat käytössä releelle 1: P2-13 0: Rele 1 on kiinni, kun käyttölaitetta ei ole vapautettu 1: Rele 1 on kiinni käyttölaitteen poiskytkennän ollessa lauennut 2: Rele 1 on kiinni, kun toision käyntinopeus ei vastaa nopeuden ohjearvoa 3: Rele 1 on kiinni käyttölaitteen ollessa kytkettynä pois päältä 4: Rele 1 on kiinni, kun toision käyntinopeus ei vastaa maksiminopeutta 5: Rele 1 on kiinni, kun käyttölaitetta ei kuormiteta liikaa 6: Rele 1 on kiinni, kun toinen analogitulo ei ylitä raja-arvoa Toisen relelähdön ohjelmointi Toisessa relelähdössä on käytännöllinen asetus: P2-13 1: Rele 2 on kiinni käyttölaitteen ollessa päällä HUOM! Lisäkortti "Kaksi ilmoitusrelettä" (HVAC) on käynnissä vain, kun P2-01 on asetettu arvoksi, jolla DI01 asettaa käyttölaitteen vapautussignaalin, eli liitinkäytössä P2-01 = 0-6, 11, 12, 15, 16 tai Lisätietoja on MOVITRAC LTP:n käyttöohjeessa. Se ei koske muita I/O:ita. 28 Käyttöohje MOVITRAC LT -lisäkortit

29 PI-säädin Tuetut laitetyypit 8 8 PI-säädin Tyyppi Tuotenumero OB LT PICON-B AXX 8.1 Tuetut laitetyypit Tämä lisälaite on saatavana vain malliin MOVITRAC LTE-B. 8.2 Yleiskatsaus PI-säädin soveltuu sovelluksiin, joissa muuntaja lähettää kuittauksen käyttölaitteen ohjaamasta laitteistosta. Siten voidaan ohjata esimerkiksi sellaisen laitteiston painetta, jossa käyttölaite ohjaa pumppua ja PI-säädin saa kuittauksen painemuuntajan kautta. Päähyödyt: Pienet mitat Valettu tukevuuden ja ympäristöystävällisyyden vuoksi Minimaalinen konfigurointi nopeaa ja helppoa käyttöönottoa varten Integraalivahvistus säädetään kahdella kytkimellä Proportionaalivahvistus säädetään potentiometrilla Sisäänrakennettu vertailupotentiometri palautusvertailupisteen helppoa konfigurointia varten. Käyttöohje MOVITRAC LT -lisäkortit 29

30 8 PI-säädin Sähköinen liitäntä 8.3 Sähköinen liitäntä ON POT2 POT1 TEST PT AXX Liitin nro. Signaali Liitäntä Kuvaus V Lähtö +24 V Vert. DI1:n - DI3:n aktivoinnille (enint. 100 ma) vertailujännite 2 DI 1 Binääritulo 1 Positiivinen logiikka 3 DI 2 Binääritulo 2 "Looginen 1" tulojännitealue: DC 8-30 V "Looginen 0" tulojännitealue: DC 0-2 V 4 DI 3 Binääritulo 3 / termistorikontakti Yhteensopiva PLC-vaatimuksen kanssa, kun 0 V on kytketty V Lähtö +10 V 10 V vert. analogilähdölle vertailujännite 6 AI1 Analogitulo (12 bittiä) 0-10 V, 0-20 ma, 4-20 ma 7 AF Analoginen takaisinkytkentätulo Takaisinkytkentätulo PI-referenssi 8 AO / DO Analogilähtö (10 bittiä) Binäärilähtö 9 0 V 0 V:n vertailupotentiaali 0-10 V, 20 ma analoginen 24 V / 20 ma digitaalinen 10 Releen kosketin Releen kosketin Sulkeva kosketin (AC 250 V / DC 30 V virran 11 Releen vertailupotentiaali Releen vertailu-potentiaali ollessa 5 A) 8.4 Tekniset tiedot Viitesuureen tulo ± 10 V tai 4-20 ma Proportionaalivahvistusalue Palautustulo ± 10 V tai 4-20 ma Maksimaalinen tulojännite ±50 V DC Integraalivahvistuksen säätö 0.1 s, 1 s, 10 s Yhteensopivuus IP00, UL90V-0 Ympäristö C Mitat [mm] (ilman napoja) 16 [in] Käyttöohje MOVITRAC LT -lisäkortit

31 PI-säädin Toiminta Toiminta PI-säädinkortin asetukset tehdään säätämällä proportionaalivahvistusta, vertailujänniteasetusta sekä integraalivahvistusta. Seuraavassa kuvassa on esitetty kaaviomaisesti PI-säädinkortin toimintatapa Ylempi raja-arvo (10 V) Lähtöjännite [V] Ohjearvo Oloarvo 2 Vertailujänniteasetus (poikkeama) 0 0 0,5 1 1,5 2 2,5 Aika 65765AFI Vertailujänniteasetus (poikkeama) Ohjearvo + Proportionaalivahvistus Integraalivahvistus Lähtö PI (oloarvo) 65771AFI Potentiometri 1 (POT1): Proportionaalivahvistuksen säätö PI-säätimen proportionaalivahvistus säädetään POT1:stä. Minimaalinen vahvistus saadaan aikaan kääntämällä potentiometri kokonaan vasemmalle (5 kierrosta) SEW-EURODRIVE suosittelee kyseistä säätöä jokaisen sovelluksen perussäätönä, kun kyseinen lisälaite otetaan käyttöön MOVITRAC LT:n kanssa. Käyttöohje MOVITRAC LT -lisäkortit 31

32 8 PI-säädin Toiminta Potentiometri 2 (POT2): Referenssijännitteen esiasetus Sovelluksissa, joissa tarvitaan kiinteästi asetettu toimintapiste, on käytettävissä integroitu potentiometri (POT2), jotta ulkoista potentiometriä ei tarvita. S4:n on oltava auki (pois päältä), jotta kyseistä toimintoa voidaan käyttää. Jännite voidaan asettaa arvoksi väliltä 0 V (vasemmanpuoleinen vaste) ja 10 V (oikeanpuoleinen vaste). Esiasetetun jännitteen voi mitata PI-lisälaitteen mittauspisteestä. HUOM! Mikäli käytetään ulkopuolista vertailukohdetta (jännite tai virta), kyseinen potentiometri on käännettävä nollaan (vasemmanpuoleinen vaste). Muutoin POT2 aiheuttaa poikkeaman. Mikäli kuittaukselle (liitin 7) tai vertailukohteelle (liitin 7) käytetään asetusta 4-20 ma ja toiselle tulolle (esim V vert., 4-20 ma kuittaus) asetusta 0-10 V, liittimistä 6 ja 7 vakaissa käyttöolosuhteissa mitatut jännitteet ovat erilaisia. Se johtuu 2,5 voltin poikkeamasta, joka luodaan sisäisesti 4-20 voltin toiminnan tukemiseksi. Säädellysti tulo 0-10 V on nimellisesti 2,5 V alhaisempi kuin tulo 4-20 ma. Molemmat potentiometrit 1 ja 2 tarvitsevat täyteen säätölaajuuteen viisi täyttä kierrosta. Kun ylä- tai alaraja saavutetaan, kyseinen tasoitus poistetaan mekaanisten vaurioiden estämiseksi. Molempien potentiometrien 1 ja 2 perusasetus on vähimmäisarvo (vasemmanpuoleinen vaste) Integraalivahvistuksen kytkin Integraalivahvistuksen arvon voi asettaa kytkimillä S1 ja S2. Ajan voi asettaa kolmena eri tasona (0,1 s, 1 s ja 10 s). Mikäli S1 ja S2 ovat kiinni yhtäaikaa, korkeampi arvo on etusijalla. Kytkimen numero Kytkin auki (POIS) Kytkin kiinni (PÄÄLLÄ) S1 Integraalivahvistus 0,1 s Integraalivahvistus 1 s S2 Integraalivahvistus 0,1 s Integraalivahvistus 10 s S3 Vastausformaatti 0-10 V Vastausformaatti 4-20 ma S4 Vertailuformaatti 0-10 V Vertailuformaatti 4-20 ma HUOM! Parametrin P16 on oltava jännitetilassa (0-10 V) PI-säätimen tukemiseksi. 32 Käyttöohje MOVITRAC LT -lisäkortit

33 Muuntajakortti Tuetut laitetyypit 9 9 Muuntajakortti Tyyppi Tuotenumero Kuvaus OB LT VCON A V / 24 V -muuntaja OB LT VCON B V / 24 V -muuntaja 64760AXX 9.1 Tuetut laitetyypit Lisälaite on saatavilla seuraaviin tuotteisiin: MOVITRAC LTE-B MOVITRAC LTP 9.2 Yleiskatsaus Moduulista on olemassa kaksi eri vaihtoehtoa: 110-V-versio jännitteille, jotka ovat väliltä AC V 230-V-versio jännitteille, jotka ovat väliltä AC V Muuntajakortilla käyttölaitteen binäärituloja voidaan ohjata suoraan 110 voltin tai 240 voltin säätökäyttöjännitteestä ilman väliinkytkettyjä releitä. HUOM! Olemassa olevaa analogituloa voi käyttää edelleen kytkemällä analogisen tulosignaalin liittimeen 6. Vaihtoehtoisesti voidana myös liittää neljäs AC-110-V- tai AC-230-V-binääritulo pistokeliitäntää käyttämällä. Sillä ei ole minkäänlaista vaikutusta muihin tuloihin tai lähtöihin. Analogituloa ja binäärituloa 4 ei voi käyttää simultaanisesti. Käyttöohje MOVITRAC LT -lisäkortit 33

34 9 Muuntajakortti Sähköinen liitäntä 9.3 Sähköinen liitäntä AXX Liitin nro. Signaali Yhteys Kuvaus 1 Neutraali Neutraali Ei saa liittää 0 volttiin 2 DI 1 Binääritulo 1 AC V, 68 k impedanssi 3 DI 2 Binääritulo 2 4 DI 3 Binääritulo V Lähtö +10 V vertailujännite 6 AI / DI Analogitulo (12 bittiä) Binääritulo V 0 V:n vertailupotentiaali 8 AO / DO Analogilähtö (10 bittiä) Binäärilähtö 9 0 V 0 V:n vertailupotentiaali 10 V vert. analogilähdölle (pot.syöttö +, 10 ma maks., 1 kω min.) 0-10 V, 0-20 ma, 4-20 ma "Looginen 1" tulojännitealue: DC 8-30 V 0 V vert. analogitulolle (pot.-syöttö -) 0-10 V, 20 ma analoginen 24 V / 20 ma digitaalinen 0 V vert. analogilähdölle 10 Releen kosketin 1 Releen kosketin Sulkeva kosketin (AC 250 V / DC 30 V virran 11 Releen vertailupotentiaali 1 Releen vertailupotentiaali ollessa 1 A) 12 Neutraali Neutraali Ei saa liittää 0 volttiin 13 DI4 Binääritulo 4 AC V, 68 k impedanssi VARO! Binääriset tuloliittimet on eristetty optisesti muista liittimistä ja käyttölaitteen liittimistä. Liittimet 1 ja 12 on kytketty sisäisesti eikä niitä saa kytkeä liittimeen 7 (0 V / GND), koska se voi aiheuttaa lisäkortin vaurioitumisen. 9.4 Tekniset tiedot Suurin sallittu rele-kytkentäjännite AC 250 V / DC 220 V Suurin sallittu rele-kytkentävirta 1 A Yhteensopivuus IP00, UL94V-0 Ympäristö C Mitat [mm] (ilman napoja) 14 [in] (ilman napoja) Käyttöohje MOVITRAC LT -lisäkortit

35 Muuntajakortti Toiminta Toiminta Sovellukset, jotka tarvitsevat 3 binäärituloa ja 1 analogitulon Tämä on käyttölaitteen vakioasetus. Analogitulo on kytketty muuntajakorttiin käyttämällä liitintä 6, joka toimii käyttölaitteen analogitulon suorana yhteytenä Sovellukset, jotka tarvitsevat 4 binäärituloa Käyttölaite on toteutettava 4 binäärituloa varten. Lisätietoja löytyy kulloisestakin käyttöohjeesta seuraavien parametrien kohdalta: MOVITRAC LTP: Parametri P2-01 MOVITRAC LTE-B: Parametri P-15 Neljäs binääritulo aktivoidaan jollain seuraavalla keinolla: Liittämällä 0-10 V liittimeen 6 Liittämällä AC 110 V liittimeen 13 Käyttöohje MOVITRAC LT -lisäkortit 35

36 10 Paikallinen kytkinpöytä Tuetut laitetyypit 10 Paikallinen kytkinpöytä Tyyppi Tuotenumero OB LT LOCMO AXX 10.1 Tuetut laitetyypit Lisälaite on saatavilla seuraaviin tuotteisiin: MOVITRAC LTE-B MOVITRAC LTP 10.2 Yleiskatsaus Paikallinen kytkinpöytä on vielä yksi keino vapauttaa käyttölaite tai ohjata sen nopeutta. Pöydässä on kytkimiä, jotka on liitetty suoraan binäärituloihin. Potentiometri on liitetty analogituloon. HUOM! Tämä lisälaite tulee aktivoida vain testaustarkoituksessa. Kenttäkäytössä käyttölaitteen säätelyyn on käytettävä kiinteästi johdotettua liitosta. 36 Käyttöohje MOVITRAC LT -lisäkortit

37 Paikallinen kytkinpöytä Sähköinen liitäntä Sähköinen liitäntä AXX HUOM! Paikallisen kytkinpöydän liitinten kytkennät vastaavat MOVITRAC LTE-B:n / MOVITRAC :in kytkentöjä. Lisätietoja on käyttöohjeessa Tekniset tiedot Yhteensopivuus IP00, UL90V-0 Ympäristö C Mitat [mm] (ilman napoja) 16 [in] (ilman napoja) 0.64 Käyttöohje MOVITRAC LT -lisäkortit 37

38 11 Hakemisto 11 Hakemisto A Analogitulo, toinen...15 Asennus...10 Asennus, mekaaninen...13 H...12 Hävittäminen...7 I Ilmoitusrele...25 K Kaksi ilmoitusrelettä...25 Kierrätys...7 Kolmas relelähtö...22 Korvausvaatimukset...6 Kytkinpöytä, paikallinen...36 Käyttöönotto...10 M Mekaaninen asennus...13 Muuntajakortti...33 P Paikallinen kytkinpöytä...36 PI-säädin...29 R Relelähtö, kolmas...22 Reletulo, toinen...18 S Symboleiden kuvaus...5 Symbolit, kuvaus...5 T Tekijänoikeus...6 Toiminta...12 Toinen analogitulo...15 Toinen reletulo...18 Turvaohjeita...8 Asennus ja käyttöönotto...10 Käyttö ja huolto...12 Tärkeitä ohjeita...5 V Vastuun rajoitus Käyttöohje MOVITRAC LT -lisäkortit
