1 LEY 2056

2 Biolämmityslaitteistojen määräaikaishuoltotyöt, puukattiloiden käyttö huolto

3 Tavoite

4 Tavoitteet 1. Biopolttoaineella toimivan lämmitysjärjestelmän energiatehokkuuden parantaminen 2. Haitallisten päästöjen vähentäminen 3. Lämmitysjärjestelmän toimivuuden varmistaminen 4. Polttoaineen kulutuksen optimoiminen

5 Biolämmityslaitteistojen määräaikashuollot KULMAKIVI Tarkoituksena selventää milloin ja miksi kannattaa huolloissa käyttää ammattilaista ja mitkä huollot käyttäjän kannattaa tai voi tehdä itse.

6 Puulämmitys

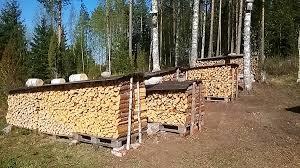

7 Tehokas puunkäyttö POLTTOPUUN LAATU Hyvä polttopuu on mahdollisimman kuivaa vesipitoisuus korkeintaan 15-25% Polttopuun tulee olla oikean mittainen lämmityskattilan palopesään nähden. Järeä ja kostea puu palaa huonosti ja hiiltyy hitaasti syntyy paljon tervaa ja nokea kattilaan ja palamishyötysuhde on huono. Kosteus on helppo tarkistaa: Ota koepala tuoreesta puusta ja punnitse, jos se painaa esim. 1 kg on se polttokelpoinen kun sen paino on laskenut n.60% eli se painaa 400g

8 Tehokas puunkäyttö POLTTOPUUN PALAMINEN Palavat ainesosat ovat hiili ja vety. Kun puu kuumenee nämä ainesosat vapautuvat ja kaasuuntuvat ja hyvässä palamisessa muodostuu häkää ja vesihöyryä. Hyvä palaminen edellyttää: Kuivaa polttopuuta, riittävää määrää palamisilmaa ja riittävän korkea lämpötila tulipesässä. Palamisilman saanti täytyy varmistaa kaikissa sääoloissa. Kostea sää, kylmä savupiippu ja pieni hormin pinta-ala heikentävät vetoa merkittävästi. Sytytysvaihe vaatii reilusti happea jolloin vaaditaan riittävä ilmansaanti.

9 Tehokas puunkäyttö KATTILATYYPIT: Perinteinen yläpalokattila: - puiden palaminen tapahtuu pinon päältä ja lämpö ohjataan pesän yläosan kautta lämmön luovutuspinnoille. Alapalokattila: - puidenpalaminen tapahtuu pinon alaosasta, josta liekki pakotetaan joko puhaltimen tai imurin avulla lämmönluovutuspinnoille.

10 Tehokas puunkäyttö KATTILATYYPIT: Perinteinen yläpalokattila: - yläpalokattila tulee aina sytyttää pinon yläosasta, jolloin palaminen saadaan nopeammin tehokkaaksi. HUOM! Puukattila ei ole roskanpolttouuni, vaan käytä puhdasta polttopuuta. Laudankappaleet yms. poltettavaksi kelpaava puu voi lyhentää kattilan käyttöikää merkittävästi. Alapalokattila: - alapalokattila sytytetään pienellä puumäärällä, jonka annetaan palaa n. 15 min jonka jälkeen pesä ladataan täyteen ja palaminen kestää n. 1-1,5h. Tämä voi vaihdella kattilan mallista riippuen. HUOM! Mikäli kattilassa on keraaminen arina on käytettävä vain puhdasta puuta eli kaikki epäpuhtaudet kuten naulat yms. metalli vaurioittavat nopeasti keraamisen arinan.

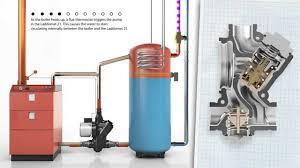

11 Puukattila tarvitsee aina varaajan. Puukattilan asennus ja huolto Varaajan lataamiseen löytyy eri valmistajilta ns. lataupumppuja. Latauspumppu odottaa kunnes kattilan vesitilavuus on saatu oikeaan lämpötilaan, jolloin palaminen on tehokkaimmillaan ja avaa vasta sen jälkeen latauksen varaajalle. Varaajan yläosassa käytetään sähkövastusta apuna, jolloin saadaan käyttövesi ja lämpö myös silloin kuin puukattila ei ole tulilla. Tarkemman videon voit latauspumpun periaatteesta voit katsoa esim.

12 Palamisilma ja savukaasut Palamisilman tulojärjestely ja lämpötila Palamisilman tulokanavan tai venttiilin poikkipinnan on oltava vähintään 1,5 x savuhormin poikkipinta-ala Tuloilman lämpötila Palamisen kannalta on eduksi, mitä lämpimämpänä palamiseen käytettävä ilma tulee polttolaitteelle. => lämmetessään ilman tiheys pienenee joten sitä tarvitaan enemmän. Lämpötilan vaihtelut vaikuttavat palamiseen haitallisesti. Savukaasujen lämpötila Kattilasta poistuvien savukaasujen lämpötilan perusteella voidaan määrittää lämmön siirtymisen tehokkuutta ja lämmityksen taloudellisuutta. Laitevalmistajien määrittelemät lämpötilatasot ovat tarkastelun lähtökohtana. Biopolttoaineilla yleensä korkeammat kuin öljyn tai kaasun poltossa 12

13 HUOLTO

14 Puukattilan huolto Puukattilan huolto: Tuhkanpoisto päivittäin: Laitteen käyttö- ja huolto-ohjeiden mukaan Tuhkanpoiston yhteydessä tarkistetaan samalla kattilan pinnoille kertyneen noen määrä. Kattila nuohotaan määräajoin huoltoohjeiden ja käytetyn polttoaineen mukaisesti. Tärkein puhdistuskohde on yläluukun kautta teräsharjalla hangaten tuhkan puhdistus lämmönsiirtopinnoista. Löydät videon esim. googlettamalla Sotning del1

15 Puukattilan huolto Puukattilan huolto: Säännöllinen nuohous: Laitteen käyttö- ja huolto-ohjeiden mukaan Tuhkanpoiston yhteydessä tarkistetaan samalla kattilan pinnoille kertyneen tuhkan määrä. Kattila nuohotaan määräajoin huoltoohjeiden ja käytetyn polttoaineen mukaisesti. Tärkein puhdistuskohde on yläluukun kautta teräsharjalla hangaten tuhkan puhdistus lämmönsiirtopinnoista. Löydät videon esim. googlettamalla Sotning del1

16 Säännöllinen nuohous Kattila ajetaan alas nuohouksen ajaksi Annetaan kattilan lämpötilan laskea käyttölämpötilan tasosta Huolehdittava riittävästä ilmanvaihdosta ja estämällä myrkyllisten kaasujen pääsy huoltotilaan Henkilökohtaisten suojavarusteiden käyttö Hengityssuojain Suojalasit Suojahaalarit suojakäsineet Tuhkaimuri on suositeltava lisälaite 16

17 Nuohouksessa palamisjäännösten perusteella laitteiston toiminnan arviointi Hyvässä palamisessa muodostuu hienojakoista tuhkaa Noen ja karstan kertyminen kattilaan on merkki palamisen ongelmista 17

18 Tehokas puunkäyttö Oikein suunniteltu ja toteutettu puukattilajärjestelmä toimii yli 90 % :n palamishyötysuhteella. Korkeaan hyötysuhteeseen vaikuttaa myös polttopuun ominaisuudet mm. matala kosteusprosentti ja tasalaatuisuus. Lämmönjakoverkoston säädöillä ja latausvirtauksen säädöllä on merkittävä vaikutus koko järjestelmän toimintaan.

19 MÄÄRÄAIKAISHUOLTO

20 Varo ja turvalaitteiden koestus Määräaikaishuoltoa! Varo ja turvalaitteiden kunto tarkastetaan vuosittain tehtävällä koestuksella. Koestukset kirjataan käyttöpäiväkirjaan Ammattilaisen suorittamana

21 Varolaitteet Varoventtiilit Estää kattilan paineen kohoaminen vaarallisen suureksi Avautumispaineen ja ulospuhalluskyvyn on oltava kattilan valmistajan tyyppikilvessä ilmoitettua enimmäispainetta vastaava => kiinteillä pa:lla yleensä kaksi toisistaan riippumatonta varoventtiiliä. Koestus sisältyy määräaikaishuoltoon=> avautuminen koestetaan keventämällä käsin sulkulaitteen jousta. Ylikuumenemisen varolaite Pakollinen varuste (SFS-EN 303-5). koestetaan asetusta muuttamalla ja toiminnan pitää olla vain käsin palautettavissa Kuuluu määräaikaishuoltoon Vedenpuutteen varolaite(kuiviinkiehunnan estin) Yli 300 kw:n kattiloissa oltava automaattisesti toimiva pa:n syötön katkaiseva vedenpuutteen varolaite. Määräaikaishuollon kohde 21

22 Venttiilit Muut verkoston laitteet Tarkastetaan kattilan ja verkostojen käyttöventtiilien kunto ja toimivuus. Suositellaan kunnostustarpeet ellei niitä tehdä jo huollon yhteydessä. Verkostojen pumput Pumppujen kunto ja toiminta tarkastetaan, jos pumpuissa avoin akselintiiviste sen tiiveys tarkastetaan => mikäli tiiviste vuotaa se vaihdetaan tai suositellaan vaihdettavaksi ellei sitä voi tehdä huollon yhteydessä. Paisunta- ja paineenpitolaitteet Paisunta-astian tilavuuden tarkastaminen tilavuus määräytyy lämmitysverkoston kokonaistilavuuden ja keskimääräisen toimintalämpötilan perusteella. Paisunta-astian on oltava riittävän suuri ja sen esitäyttöpaine tulee tarkistaa vuosittain. Rikkoutunut kalvo voidaan havaita siitä, että varoventtiili päästää vettä verkostoon lisätään vettä, jolloin paisunta-astia täyttyy eikä pysty enää ottamaan vastaan veden laajenemista Ilmaa pattereissa. Ks. TS-9 pientalon lämmönjakojärjestelmän kuntokartoitus. Ks. TS-12 Biolämmityslaitteistojen määräaikaishuoltotyöt, lämmitystekniikan mittaukset ja energiatehokkuustarkastukset YM. Julkaisut luettavissa digipaperimuodossa 22

23 Muut verkoston laitteet Savuhormit Kiinteän pa:n kattiloiden savuhormit nuohotaan vähintään kerran vuodessa ja tarvittaessa useammin. Käytetään valmistajan suosittamia välineitä Tarkastetaan samalla hormien ja hormiliitosten kunto. Teräsrakenteisten savupiippujen on oltava CE-vaatimusten mukaisia ja suoritusilmoituksella varustettuja (DoP) Mahdolliset vedonrajoittimien mekanismien kunto tarkastetaan varmistetaan sen asianmukainen toiminta Hormin tiiveys tarkastetaan ja mahdollisen savukaasuimurin siivistöjen ja laakeroinnin kunto Pilkkeitä käyttävissä käänteispalokattiloissa on yleensä savukaasupuhallin, jonka toimintakunto tarkastetaan. KÄYTÄ MÄÄRÄAIKAISTARKASTUKSIIN AMMATTILAISTA APUNA => niitä löydät mm. tai nuohoojista 23

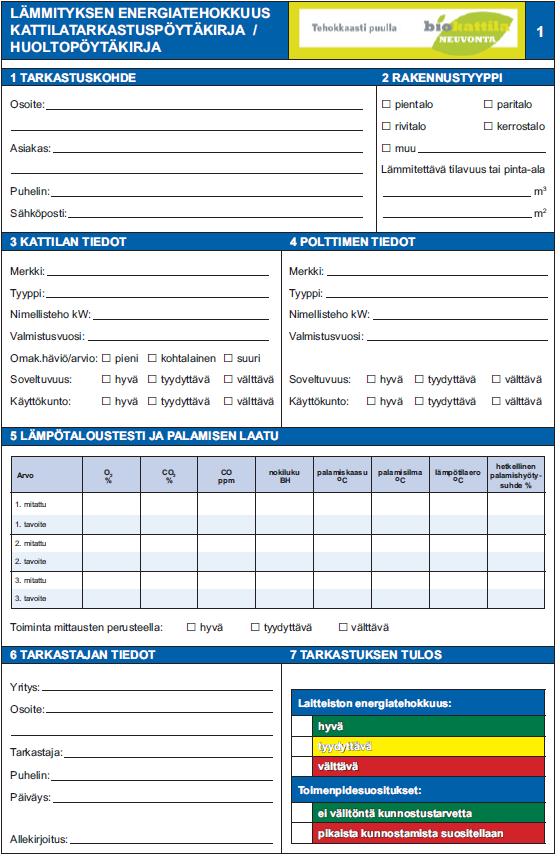

24 Mittaus- ja säätöpöytäkirjat, huoltopöytäkirjat Mallit KS. TS-12 24

25 Turvallinen pelletin käyttö Kiitos ja hyvää päivän jatkoa!
