1 Lämpötekniikkaa hakkeelle ja puupelletille Anssi Kokkonen

2 Kaikki lähtee kunnon polttoaineesta!

3 Pellettilämmityslaitteistot AvainEnergia Oy Länsikatu 15, Joensuu

4 Polttoaineen syöttötekniikka

5 Uusia teknisiä ratkaisuja mm. hakeruuveihin (esim. Windhager)

6 Lokerosyötin leikkaavalla reunalla; isotkin puupalat menevät läpi - Automatiikka huolehtii hakkaamisesta, - Paloturvallinen - Energiatehokas watch?v=ez9rgz8spiq Kuva: Fröling

7 Pellettien siirtoa ruuvikuljettimilla

8 Pellettien siirtoa imurilla

9 Poltto ja putsaus

10 Hakepolttimen kiinteä palopää (Ariterm)

11 Firematic kw: Liikkuvalla porrasarinalla varustettu tulipesä Toisioilma 1 Syöttö Ensiöilma Kippiarina Syöttöarinan käyttö Tulipesän tuhkan poisto

12 Pelletstar ja firematic kw Kippiarina (Solarbiox) Täydellinen puhdistus puhdistuslevyjen ja automaattisen kippauksen avulla Optimaalinen palaaminen arinan pysyessä aina puhtaana Ei tarvetta käsin tapahtuvaan puhdistukseen

13 Nuohousautomatiikkaa pellettikattilassa (KWB)

14 Paineilmanuohous kattilan päällä

15 Taajuusohjattu savukaasupuhallin tekee tarvittavan alipaineen palotilaan

16 Leikkaus: Firematic kw (Solarbiox) Automaattinen savukaasujen ja palamisen valvonta Lambdaohjauksen avulla Pyörimisnopeuden säädöllä ja valvonnalla varustettu savukaasuimuri Tuhkanpoistoruuvit tulipesän ja lämmönvaihtimen tuhkalle Porrasarinaelementit korkealaatuisesta valuraudasta

17 - Puun kaasutustekniikka myös pieniin hakekattiloihin - Todella pienet hiukkaspäästöt - Täysin automaattinen, käynnistyy ilman sytytintä jopa 4 vrk taukotilan jälkeen - Saatavana hakkeen imusiirrolla com/watch?v=cf1kingfje Windhager Purowin

18 Uusinta polttotekniikkaa, aivan omasta maakunnasta (Pappinen Oy)

19 Ohjausautomatiikka

20 Puun polton automatiikka Mullistanut puulämmön 20 v aikana Kattilalaitokset etävalvontaan Pienimpienkin polttimien hienostunut ohjaus pienellä piirikortilla Päästöjen minimointia ja hyötysuhteen maksimointia yhä tarkemmalla ohjauksella ja anturitekniikalla (happi- ja palotilan lämpötila-anturit) Turvallista tekniikkaa sulkusyötinten, pinta-antureiden jne. ohjauksella Eri tekniikoiden yhdistelmät samalla ohjauksella (puu, aurinko jne.) Moduloiva ohjaus tuonut taloudellisen ajon tekniikan myös puulämmitykseen; jopa 15 % pienempi polttoainekulutus, kun liekkiä säädetään tehon tarpeen mukaan

21 Lämpötarve Kattilan teho

22 Näkökulmia

23 Klapi-pellettikattilat - Poltat joko halkoja (½ m) tai pellettejä - Automaattinen vaihto polttoaineiden välillä - Automaattinuohous jne. Kuva: Solarbiox Oy/ Herz

24 Kuva: Windhager Pellettikeskuslämmitys matalaenergiataloihin? (2-7 kw!)

25 Pellettitakka; tehokas poveripankki Automaattinen, tehokas ja vähäpäästöisin pientalon takkaratkaisu Tilatehokas ratkaisu lämmitykseen myös verkkosähkön häiriötilanteissa 1-2 vapaa-ajan akkua sekä hyvälaatuinen invertteri kaveriksi Takan sähkön tarve keskimäärin vain n. 70 W Erityisesti taajama-alueiden pientaloihin, kun savu- ja päästöhaittaa halutaan vähentää, mutta halutaan puulämpöä/näkyvää tulta olohuoneeseen Valtava valikoima malleja jokaiseen makuun Erittäin kilpailukykyinen lämmön hinta (alle 6 snt/kwh hyötysuhde huomioiden)

26 Kuvat: Thermorossi

27 Sähköä vain nimeksi Valmistajat panostavat laitteiden energiatehokkuuteen, myös hake- ja pellettilaitteissa Laitoksen tarvitsema sähkö helppo tuottaa erillisellä agregaatilla turvallisuutta Esim. 50 kw pellettilämpökeskuksen toiminta talviaikaan 3/2016 Lämmön tuotanto kuukauden aikana 8200 kwh, omasähkön kulutus 138 kwh sähkön osuus n. 1,7 % Suurimmat tuntikulutukset 0,43 kwh

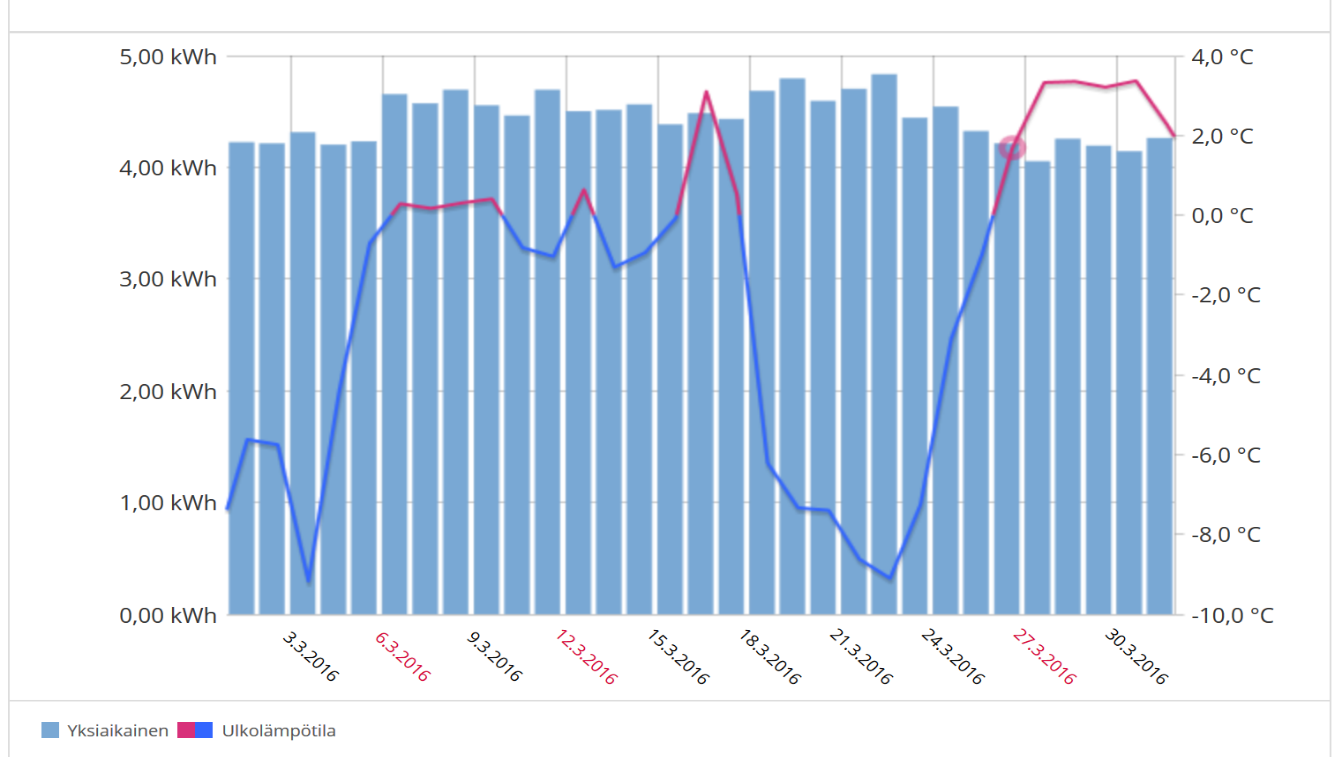

28 Ristee, Tohmajärvi: pellettilämpökeskuksen sähkön kulutus maaliskuussa 2016

29 Hintatasoista Polttoaineet Pohjois-Karjalassa (sis. alv): Polttoöljy n. 79 snt/kwh (kesälaatu) Puupelletti n. 45 snt/kwh Hake n snt/kwh (laadusta riippuen) Laitoshinnat (alv 0), hinnat suuntaa antavia!! Pelletti-/hakelämpökontti 150 kw: Pelletti-/hakekattilalaitteistot esim. 60 kw: n kw: n
