1 Käyttöohje T 757 AV-surroundviritinvahvistin

2 TURVALLISUUSOHJEITA MERKKIEN SELITYKSET Kolmion sisällä oleva salama varoittaa laitteen sisällä olevasta vaarallisen korkeasta jännitteestä. TURVAOHJEITA Lue nämä ohjeet huolellisesti ennen kuin alat käyttää laitetta. Ohjeet kannattaa myös säästää myöhempää käyttöä varten. Kaikkia varoituksia ja turvaohjeita on syytä noudattaa. ASENNUS 1 Vesi ja kosteus - Älä sijoita laitetta paikkaan, jossa sen päälle saattaa roiskua tai tippua vettä. Älä siis sijoita laitteen päälle tai läheisyyteen esimerkiksi kukkamaljakoita. 2 Kuumuus - Älä sijoita laitetta lämmityspatterin, lieden tai muun lämmönlähteen läheisyyteen. Älä myöskään käytä laitetta alle 5 C tai yli 35 C lämpötilassa. 3 Asennuspaikka - Sijoita laite tasaiselle ja tukevalle alustalle. 4 Ilmanvaihto - Hyvän ilmankierron varmistamiseksi laite tulee sijoittaa tasaiselle alustalle. Jätä laitteen taakse ja sivuille vähintään 10 cm, ja yläpuolelle vähintään 50 cm tilaa. Älä sijoita laitetta sängylle, sohvalle tai muulle pehmeälle alustalle, joka saattaa tukkia laitteen pohjan ilmanvaihtoaukot. Älä sulje laitetta tiiviiseen kaappiin tai laitetelineeseen, jolloin ilmanvaihto estyy. 5 Esineet ja nesteet - Huolehdi siitä, että laitteen sisään ei pääse ilmanvaihtoaukkojen kautta esineitä tai nesteitä. 6 Hyllyt ja telineet - Ole varovainen sijoittaessasi laitetta hyllyyn. Vältä täräyttämästä laitetta ja aseta se vain tukevalle, tasaiselle hyllylle, josta se ei pääse putoamaan. 7 Katto- tai seinäkiinnitys - Älä kiinnitä laitetta seinään tai kattoon. VAROITUS! SÄHKÖISKUVAARAN JOHDOSTA ÄLÄ ALTISTA LAITETTA SATEELLE TAI KOSTEUDELLE TÄRKEÄÄ: SÄHKÖISKUVAARAN VÄLTTÄMISEKSI KYTKE VIRTAJOHTO KUNNOLLA PISTORASIAAN. TARKISTA LAITTEEN KÄYTTÖJÄNNITE TAKALEVYSTÄ. ÄLÄ AVAA LAITETTA ITSE, VAAN TOIMITA VIALLINEN LAITE VALTUUTETTUUUN HUOLTOLIIKKEESEEN. Laite täyttää radiohäiriösuojausdirektiivit 89/366/EEC, 92/31/EC ja 93/68/EEC. Valmistettu Dolby Laboratoriesin lisenssillä. Dolby, Pro Logic ja kaksois-d-symboli ovat tavaramerkkejä, jotka omistaa Dolby Laboratories. DTS, DTS-ES ja Neo:6 ovat tavaramerkkejä, jotka omistaa Digital Theater Systems, Inc. 2

3 SISÄLTÖ TURVALLISUUSOHJEITA... 2 MERKKIEN SELITYKSET... 2 SISÄLTÖ... 3 TURVALLISUUSOHJEITA... 4 PAKKAUKSEN SISÄLTÖ... 4 TEHDASASETUKSET... 5 ETULEVY... 6 TAKALEVY... 7 KAUKOSÄÄDIN... 9 NAD cd-, blu-ray- ja dvd-soittimen ohjaus Radion käyttö KAUKOSÄÄDIN NAD-laitteiden ohjauskoodit ZR 5 -kaukosäädin INFRAPUNAKIELEN VAIHTAMINEN KUVARUUTUNÄYTTÖ LIIKKUMINEN VALIKOISSA LISTENING MODE, KUUNTELUTILA DSP-OPTION, TILAPROSESSORIASETUKSET TONE CONTROLS, ÄÄNENSÄVYNSÄÄDÖT ZONE SETUP-ASETUSVALIKKO SOURCE SETUP, OHJELMALÄHDEASETUKSET ipod SETUP -ASETUSVALIKKO SPEAKER SETUP -KAIUTINASETUSVALIKKO AUDYSSEY SETUP -KALIBROINTI SPEAKER CONFIGURATION -KAIUTINASETUKSET SPEAKER LEVELS - KAIUTTIMIEN SUHTEELLINEN ÄÄNENVOIMAKKUUS SPEAKER DISTANCE - KAIUTTIMIEN ETÄISYYS ÄÄNENVOIMAKKUUSSÄÄTÖ ZONE SETUP AMPLIFIER SETUP, VAHVISTIMEN ASETUKSET TRIGGER SETUP, HERÄTEVIRTA-ASETUKSET LISTENING MODE SETUP -KUUNTELUASETUKSET DOLBY SETUP -ASETUKSET DTS SETUP -ASETUKSET DTS SURROUND -ASETUKSET LAITTEEN NÄYTÖN ASETUKSET A/V PRESETS SETUP -VALIKKO RADIO ipod ONGELMIEN RATKAISUJA TEKNISET TIEDOT

4 TURVALLISUUSOHJEITA Kirjoita muistiin laitteen malli ja sarjanumero. Ne helpottavat asiointia huollon kanssa. Malli: Sarjanumero: PAKKAUKSEN SISÄLTÖ Laitteen mukana toimitetaan seuraavat tuotteet: AM-kehäantenni ULA-lanka-antenni Irrotettava virtajohto AVR4-kauko-ohjain paristoineen (2 x AA) ZR 5 -kaukosäädin paristoineen (1 x 3VCR2025) Mittausmikrofoni kalibrointia varten Käyttöohje Säästä pakkauslaatikko laitteen myöhempää kuljetusta varten. Aseta laite tukevalle, tasaiselle pinnalle sellaiseen paikkaan, että se ei joudu alttiiksi suoralle auringonpaisteelle, kuumuudelle tai pölylle. Tarkista myös, että ilmanvaihto on riittävä, ja että kuuntelu- /katselupaikalta on näköyhteys laitteeseen, jotta kauko-ohjaimen käskyt menevät perille. Älä sijoita laitetta matolle tai muulle pehmeälle alustalle äläkä ahtaaseen kirjahyllyyn, sillä tällöin ilma ei kierrä laitteessa riittävästi. Tarkista ennen liitäntöjen tekemistä, että virta on kytketty pois päältä. Lue ohje huolella loppuun asti, jotta osaat tehdä kuvaa ja ääntä koskevat asetukset. Oletamme, että olet perehtynyt kaiuttimiesi sijoitteluun jo ennen tämän laitteen käyttöönottoa. Käytöstä poistetun laitteen ja paristojen hävittäminen Käytöstä poistettua laitetta ei saa hävittää kotitalousjätteen mukana. Toimita se asianmukaiseen elektroniikkaromun kierrätyspisteeseen. Paristot, joissa on jokin oheisista merkeistä, tulee toimittaa paristojen kierrätysastiaan. Niitä ei saa hävittää yhdyskuntajätteen mukana. Voit rekisteröityä NADin käyttäjäksi osoitteessa 4

5 TEHDASASETUKSET Oheisessa kaaviossa on esitetty laitteen tehtaalla tehdyt asetukset. Huomaa, että äänen tuloasetukset -kohdassa on esitetty sekä analogiset että digitaaliset tuloliitännät. Etusija on digitaalisella äänellä - silloinkin kun laitteeseen on kytketty sekä digitaalinen että analoginen ääni. Ohjelmalähde Äänen tuloliitäntä Kuvan tuloliitäntä Source 1 HDMI 1 /Audio 1 HDMI 1 Source 2 HDMI 2 /Audio 2 HDMI 2 Source 3 Coaxial 1 Komponenttivideo 1 Source 4 Optical 1 Video 1 ipod Audio 3 S-Video Source kanavainen tuloliitäntä Komponenttivideo 2 Front Etulevyn optinen/analoginen tulo Etulevyn S-Video-tulo Media Player Etulevyn tuloliitäntä Tuner Valitse aina korkein mahdollinen erottelu kuvalle käyttämäsi näyttölaitteen mukaan. Useimmiten parhaan kuvanlaadun antaa HDMI mutta joillakin laitteilla komponenttivideo-, S-Video- tai komposiittivideokytkentä. Katso lisätiedot tehdasasetusten muuttamisesta jäljempänä tässä käyttöohjeessa. 5

6 ETULEVY 1 VIRTAPAINIKE. Kytkee laitteen päälle/valmiustilaan. 2 MERKKIVALO on oranssi laitteen ollessa valmiustilassa ja sininen kun virta on päällä. Jos Zone 2 - toiminto on käytössä ja katkaiset virran virtapainikkeella, näyttö sammuu mutta merkkivalo jää palamaan sinisenä. Jos haluat sammuttaa järjestelmän kokonaan, pidä virtapainiketta painettuna kunnes merkkivalo vaihtuu oranssiksi. 3 NUOLIPAINIKKEET. Siirtää kohdistinta valikoissa. Keskellä oleva painike (ENTER) valitsee kohdistimen osoittaman kohdan. Radiovastaanotossa ENTER-painikkeen painallus vaihtaa nuolipainikkeiden käyttötavaksi Tune tai Preset : Tune - Painikkeilla < ja > voi etsiä asemia käsin - Kun pidät painiketta < tai > painettuna yli 2 sekuntia, haku pysähtyy seuraavan kuultavissa olevan aseman kohdalla Preset - Painikkeilla ja voit selata muistiin tallennettuja asemia DAB - Digitaalisten radiolähetysten vastaanotto (EI KÄYTÖSSÄ SUOMESSA) 4 MENU Kuvaruutuvalikko. 5 LISTENING MODE. Kuuntelutilan valinta. Vaihtoehtoja voi olla useita ohjelmalähteestä riippuen. Lisätiedot jäljempänä tässä ohjeessa. 6 NÄYTTÖ. Antaa tietoja laitteen toiminnasta. 7 INFRAPUNAVASTAANOTIN. Osoita kaukosäädin tätä kohti. Voimakas auringonvalo heikentää säätimen toimintaa. Toimintaetäisyys on normaalisti noin 7 m ja suurin sivuttainen poikkeama SOURCE. Ohjelmalähteenvalintapainikkeet. Näillä painikkeilla valitaan mitä ohjelmalähdettä kuunnellaan tai katsellaan. SOURCE SETUP -valikossa voit päättää, mitkä ohjelmalähteet haluat olevan valittavissa. 6

7 ETULEVY 9 ÄÄNENVOIMAKKUUSSÄÄDIN. 10 KUULOKELIITÄNTÄ. Kun kytket tähän liitäntään kuulokkeet, kaiuttimien ääni mykistyy automaattisesti. Valitse kaiutinasetuksista pääkaiuttimien kooksi LARGE, jotta kuulokkeiden bassotoisto ei rajoitu. Kuulokkeita käytettäessä kuuntelutilaksi tulee automaattisesti Stereo tai Analog Bypass. 11 ETULEVYN TULOLIITÄNNÄT. Näihin tuloliitäntöihin voit kätevästi kytkeä esimerkiksi videokameran tai kannettavan musiikkisoittimen. Käytössäsi ovat analoginen ja digitaalinen äänen tuloliitäntä sekä komposiittivideoliitäntä. Kytke analogista stereoääntä lähettävä laite käyttämällä molempia rcaäänituloliitäntöjä. Jos laitteesi toistaa vain monoääntä, kytke se käyttämällä vain R (MONO) äänituloliitäntää. 12 ETULEVYN MP/MIC-TULOLIITÄNTÄ. Kytke tähän kannettava musiikkisoitin ja kalibrointia tehdessäsi laitteen mukana toimitettu mikrofoni. Lue lisää kalibroinnista jäljempänä tässä käyttöohjeessa. TAKALEVY VAROITUS! Tee kaikki kytkennät ennen kuin yhdistät laitteita verkkoon. 1 DIGITAALISET ÄÄNEN TULO- JA LÄHTÖLIITÄNNÄT (koaksiaaliset ja optiset) 2 RS-232. RS-232-sarjakaapelilla voit kytkeä tähän pc-tietokoneen ja ohjata laitetta NADin oman pcohjelmiston avulla. NAD on yhteensopiva myös AMX- ja Creston-järjestelmien kanssa. Kysy lisää kauppiaaltasi. 3 DAB. Tähän liitäntään voit kytkeä NAD DAB DB1 -modulin digitaalisten radiolähetysten vastaanottoa varten (ei käytössä Suomessa). 7

8 TAKALEVY 4 Ei Suomeen tuotavissa malleissa. 5 MONITOR OUT. Tätä liitäntää käyttäen saat näyttölaitteelle viritinvahvistimen kuvaruutunäytön. 6 AUDIO 1-3/VIDEO 1-2/S-VIDEO 1. Voit yhdistää cd-soittimen, dvd-soittimen tai hdtv-virittimen äänen viritinvahvistimeen näihin tuloliitäntöihin analogisessa muodossa. AUDIO 3 ja S-VIDEO 1 on tarkoitettu erityisesti NADin ipod-telakkaa (myydään erikseen) varten. 7 ZONE 2. Lähtöliitäntä toista huonetta varten. Käytä pitkissä kaapelivedoissa laadukkaita kaapeleita äänen häiriöiden välttämiseksi. Lue lisää liitännän käytöstä jäljempänä tässä käyttöohjeessa. 8 ANTENNIT. Laitteen mukana toimitetaan AM-kehäantenni sekä lanka-antenni ULA-vastaanottoon. Viimeksi mainittu antaa yleensä parhaan kuuluvuuden kun se on asetettu pystyasentoon t-muotoon. Parhaan vastaanoton saamiseksi käytä kuitenkin talon keskusantennia. 9 KAIUTINLIITÄNNÄT. Tarkista, että kytket kaiuttimien plus-johdot plus-napoihin ja miinukset miinuksiin. Käytä hyvälaatuista kaiutinkaapelia. Älä kuori kaapelin eristettä liikaa, jotta et aiheuta oikosulkua. Muista tehdä kaiuttimia koskevat asetukset laitteen valikoissa. Tarkista, että käyttämiesi kaiuttimien impedanssi on vähintään 8 ohmia. 10 VIRTAJOHTO. Tee kaikki kytkennät valmiiksi ennen kuin liität laitteen verkkoon. 11 HDMI (HDMI 1-4, HDMI MONITOR OUT). Kytke HDMI-tuloliitäntöihin esimerkiksi Blu-ray- tai dvd-soitin, pelikonsoli tai digisovitin. Kytke HDMI-out-lähtöliitäntään näyttölaite (teräväpiirtotelevisio tai -projektori). VAROITUS: Kytke HDMI-kaapeli ENNEN KUIN yhdistät laitteet verkkoon. Saatat muuten vaurioittaa laitteita pysyvästi. 12 MP DOCK. Kytke tähän lisävarusteena myytävä NAD IPD 1, IPD2 tai uudempi ipod-telakka V TRIGGER OUT. Ohjausjännite muille laitteille. Tämän liitännän avulla saat muut laitteet kytkeytymään päälle samanaikaisesti viritinvahvistimesi kanssa. 14 IR IN, IR OUT 1-2. Liitäntä erilliselle infrapunavastaanottimelle tai muille laitteille. Liitäntöjen avulla voit ohjata laitetta tai muita laitteita. 15 KOMPONENTTIVIDEOLIITÄNTÄ 1-3. Näihin voit kytkeä esimerkiksi dvd-soittimen, blu-ray-soittimen tai satelliittivirittimen. Liitännät välittävät teräväpiirtokuvaa KANAVAINEN TULOLIITÄNTÄ. Tuloliitäntä monikanavaiselle analogiäänelle esimerkiksi Super Audio CD -soittimesta. Usein soittimesta saadaan 5.1-kanavainen ääni, jolloin Surround Back -liitännät jäävät käyttämättä. Tähän liitäntään kytketyn äänilähteen ääni saadaan kuuluviin kun ohjelmalähteeksi valitaan Source 7. Huomaa, että äänensävynsäädöt eivät vaikuta 7.1-kanavaiseen tuloliitäntään. Usein ääni kannattaa siirtää digitaalisesti äänilähteestä T757:ään, koska sen omat Dolby Digital ja DTSdekooderit ovat ensiluokkaisia. 17 LINJALÄHTÖLIITÄNNÄT. Tarvittaessa voit käyttää vahvistimesi kanssa erillisiä päätevahvistimia kytkemällä ne näihin lähtöliitäntöihin. Huomaa, että subwooferia varten laitteessa ei ole vahvistinta, vaan tarvitset omalla vahvistimella varustetun (aktiivisen) subwooferin. Huom.! Älä kytke kaiuttimeen kaiutinjohtoja samanaikaisesti sekä laitteen kaiutinliitännästä että erillisestä päätevahvistimesta. 15 SÄHKÖLIITÄNTÄ. Tähän voit kytkeä jonkin musiikkilaitteistoosi kuuluvan laitteen, jonka ottoteho on enintään 120 W. Laite kytkeytyy tällöin päälle samalla kun kytket virran viritinvahvistimeen. 8

9 KAUKOSÄÄDIN AVR 4 -säädin ohjaa viritinvahvistimesi samoin kuin muiden NADviritinvahvistimien, vahvistimien ja esivahvistimien tärkeimpiä toimintoja. Voit ohjata sillä myös NAD cd-soitinta ja viritintä. Säädin toimii noin 7 metrin etäisyydeltä. Suosittelemme pisimmän käyttöajan saavuttamiseksi alkaliparistoja. Tarkista niitä vaihtaessasi, että napaisuus tulee oikein. 1 VIRTAPAINIKKEET: Ohjaimessa on erillinen painike virran kytkemistä ja sammuttamista varten. 2 OHJATTAVAN LAITTEEN VALINTAPAINIKKEET: Näillä valitaan mitä laitetta ohjaimella ohjataan. Ohjaimen painikkeiden toiminta määräytyy ohjattavan laitteen mukaan. 3, 4 OHJELMALÄHTEEN VALINTAPAINIKKEET, NUMEROPAINIKKEET: Kun painat ensin painiketta AMP, numeropainikkeet toimivat ohjelmalähteen valintapainikkeina. Muuten numeropainikkeita käytetään halutun kappaleen tai muistipaikan valitsemiseen. 5 A/V PSET: Kun painat ensin tätä painiketta, voit numeropainikkeilla valita haluamasi muistipaikan. 6 DIMMER: Näytön himmennys. Tällä painikkeella voit vaihtaa eri NADlaitteiden näytön kirkkautta. 7 TEST: Aloittaa kaiutintestin kun olet Speaker Setup -valikossa. 8 MUTE: Äänen mykistys. Uusi painallus palauttaa äänen. 9 SURR: Painelemalla tätä painiketta voit vaihtaa surround-tilasta toiseen. 10 VOL / : Äänenvoimakkuussäätö. 11 NUOLIPAINIKKEET: Siirtävät kohdistinta valikoissa. 12 SLEEP: Uniajastin, joka kytkee laitteen valmiustilaan ohjelmoidun ajan kuluttua. Kun painelet painiketta toistuvasti 3 sekunnin kuluessa, jokainen painallus lisää aikaa 15 minuutilla. Valitsemasi ajan kuluttua laite kytkeytyy valmiustilaan. Pisin aika on 90 minuuttia, lyhin 15. Voit peruuttaa toiminnon painelemalla painiketta kunnes näytössä lukee OFF. Myös valmiustilaan kytkeminen peruuttaa toiminnon. 13 EQ: Kytkee taajuusmuokkaimen käyttöön/pois käytöstä. 14 TONE: Basson ja diskantin säätö. Valitse kumpaa säädät ja tee säätö nuolipainikkeilla. L.NITE: Dynamiikan pienennys yökuuntelua varten. Painelemalla painiketta voit valita joko DTS:n tai Dolby DRC -asetuksen ja muokata sitä nuolipainikkeilla. 9

10 KAUKOSÄÄDIN NAD cd-, blu-ray- ja dvd-soittimen ohjaus Kun haluat ohjata NAD-levysoitinta, paina ensin painiketta DVD. Tarkista yhteensopivuus soittimen omasta käyttöohjeesta. HOME: Tuo näkyviin/sulkee HOME-valikon. PICTURE: Kuva-asetus. TITLE/POP-UP: Tuo näkyviin DVD-levyn kohtausvalikon tai BD-levyn valikon (mikäli saatavilla). MENU: Tuo näkyviin DVD-levyn valikon (mikäli saatavilla). SCAN ( / ): Kuvallinen/äänellinen siirto eteen/taakse. : Avaa levykelkan. : Lopettaa toiston. : Keskeyttää toiston. : Seuraava kappale/kohtaus. : Parhaillaan toistettavan tai aikaisemman kappaleen/kohtauksen alku : Toiston aloitus. ENTER: Valitsee kyseisen kappaleen/kansion/wma/mp3-tiedoston. DISP: Vaihtaa näytössä toistotietoja tai aikanäyttöä. RAND: Toistaa kappaleet/kohtaukset satunnaisessa järjestyksessä. RPT: Kappaleen tai koko levyn uudelleentoisto. PROG: Ohjelmointi. CLEAR: Poistaa ohjelmoidun kappaleen tai tiedoston. RES: HDMI- ja komponenttivideolähdön tarkkuus. SETUP: Avaa/sulkee asetusvalikon. A,B,C,D: Käytetään valintojen tekemiseen BD-levyn valikoissa Radion käyttö Kun haluat ohjata radiota, paina ensin painiketta TUN. TUNE ( / ) tai ( / ): Asemahaku AM- ja FM-alueella (ULA). PRESET ( / tai ( / ): Muistiin tallennettujen asemien selaus. AM/FM/DB: Valitsee aaltoalueen. TUNER MODE: Kytkee FM Mute -toiminnon päälle/pois. BLEND: Blend-toiminto päälle/pois. Ei mallissa T757. MEMORY: Tallentaa aseman muistiin. DELETE: Yli 2 sekunnin mittainen painallus poistaa aseman muistista. ( / ): Käytössä erillisen DAB-virittimen kanssa. ENTER: Valitsee selataanko taajuuksia vai jo muistiin tallennettuja asemia. NUOLIPAINIKKEET: Käytetään valikoissa liikkumiseen. INFO: Painelemalla tätä painiketta voit selata radioaseman lähettämiä RDStietoja. 10

11 NAD-laitteiden ohjauskoodit KAUKOSÄÄDIN AVR4-ohjaimessa on koodit eri NAD-laitteiden ohjaamista varten. Ellei käytössäsi olevat NAD-laitteet tottele ohjainta, voit vaihtaa olemassa olevan koodin seuraavasti: Esimerkki NAD T517 DVD-soittimen ohjauskoodin ohjelmoiminen. 1. Pidä painettuna kaukosäätimen painiketta BD. 2. Painalla samanaikaisesti numeropainiketta 2 kaksi kertaa peräkkäin (22 on T517:n koodi). 3. Pidä edelleen painettuna painiketta BD ja paina samanaikaisesti painiketta ENTER. Tämän jälkeen BD-painikkeen merkkivalo välähtää merkkinä siitä, että koodi on vaihdettu. 4. Vapauta painikkeet. Kaukosäätimen palauttaminen tehdasasetuksiin 1. Pidä painettuna samanaikaisesti painikkeita ON ja DELETE noin 10 sekunnin ajan kunnes AMPpainikkeen merkkivalo palaa. 2. Vapauta painikkeet kahden sekunnin kuluessa. BD-painikkeen merkkivalo välähtää kahdesti. Koodi NAD-laite 10 Oletus (AMP) 11 Zone 2 20 C515BEE, C545BEE, C565BEE 21 T 535, T 585, M55; DVD-ohjaus: L 54, VISO TWO, VISO FIVE 22 T 513, T 514, T 515, T T 587, T557, T577, M56 30 IPD 1 31 IPD 2 40 Virittimen ohjaus: C 725BEE, T 175, T737, T 757, T 755, T 765, T 775, T C 422, C 425, C C 445 Huomaa, että ohjain ei välttämättä pysty ohjaamaan kaikkia laitteen toimintoja. ZR 5 -kaukosäädin Pienikokoinen ZR5-kaukosäädin on tarkoitettu ohjaamaan Zone 2 - eli lisähuonetoimintoja. 1. ON/OFF: Virtapainikkeet 2. SOURCE: Valitsevat äänilähteen joka toistetaan takalevyn ZONE 2 - lähtöliitännän kautta 3. MUTE: Äänen mykistys 4. VOL: Äänenvoimakkuussäätö. Huomaa, että äänenvoimakkuussäätö on mahdollinen vain kun ZONE 2 VOLUME -asetus on VARIABLE. 5. PRESET: Muistiin tallennettujen radioasemien selaus. : Edellinen/seuraava kappale : Toiston aloitus 11

12 KAUKOSÄÄDIN INFRAPUNAKIELEN VAIHTAMINEN Jos käytät samassa tilassa kahta NAD-laitetta, joissa on samanlainen kaukosäädin, voit tarvittaessa vaihtaa toisen laitteen infrapunaohjauskielen siten, että voit käyttää laitteita toisistaan riippumatta. Tällöin muutos on tehtävä sekä T757:ään että AVR 4 -kaukosäätimeen. Infrapunakielen vaihtaminen T757:ään Pidä painettuna painiketta SOURCE ja painele STANDBY-virtapainiketta niin, että näyttöön tulee haluamasi vaihtoehto: joko IR Channel 1 tai IR Channel 1. Oletus on IR Channel 0. Infrapunakielen vaihtaminen AVR 4 -kaukosäätimeen Jos haluat vaihtaa kieleksi 1: Pidä painettuna AMP-painiketta ja näppäile samalla numeropainikkeilla koodi 110 ja sen jälkeen ENTER. AMP-merkkivalo vilkahtaa kerran. Vapauta AMP-painike. Jos haluat vaihtaa kieleksi 0, toimi kuten yllä mutta anna koodi 010. Huomaa: laitteiden palauttaminen alkutilaan palauttaa kieleksi 0. 12

13 KUVARUUTUNÄYTTÖ Viritinvahvistimessasi on kuvaruutunäyttö, joka näkyy näyttölaitteellasi. Näyttöä tarvitaan laitteen asetusten tekemiseen, joten kytke viritinvahvistimesi heti näyttölaitteeseesi. Saat päävalikon (MAIN MENU) esiin painamalla kauko-ohjaimen painiketta. Ellei valikko tule näkyviin, tarkista MONITOR OUT -kytkennät. LIIKKUMINEN VALIKOISSA 1. Siirrä kohdistinta valikossa ylös- tai alaspäin nuolipainikkeilla ja. Valitse kohta painamalla ja siirry mahdollisiin alavalikoihin painelemalla toistuvasti. 2. Kun haluat muuttaa asetusta, painele, kunnes olet haluamassasi alavalikossa. Selaa vaihtoehtoja ja valitse niistä haluamasi painikkeilla ja. 3. Asetukset tallentuvat muistiin kun painat ENTER. 4. Palaa edelliseen valikkoon painamalla. Päävalikko Päävalikossa voit tehdä kuuntelutilaa, tilaprosessoria ja äänensävynsäätöjä koskevat asetukset. LISTENING MODE, KUUNTELUTILA T757:ssä on valmiina erilaisia kuuntelutiloja. Kun käytössä on kaksikanavainen (stereo) ohjelmalähde, valittavina ovat seuraavat tilat: STEREO Ääni toistuu vasemman ja oikean pääkaiuttimen sekä subwooferin kautta. Käytä tätä kun haluat kuunnella esimerkiksi radiota (myös monolähetystä) tai CD-levyä ilman monikanavatehosteita. Tällöin ääni toistuu alkuperäisenä, ilman muokkausta. Monikanavaiset tallenteet (esimerkiksi Dolby Digital ja DTS) toistuvat tällöin Stereo Downmix -muodossa eli ääni toistuu vain pääkaiuttimien kautta. 13

14 ASETUSTEN TEKEMINEN DIRECT Analogiset ja digitaaliset äänilähteet toistuvat automaattisesti niiden alkuperäisessä muodossa sellaisinaan ilman muokkausta. Näin ääni toistuu mahdollisimman hyvin alkuperäisessä muodossaan. Huomaa, että toiston on oltava käynnissä silloin kun tätä asetusta ollaan valitsemassa. Jos haluat toiston tapahtuvan automaattisesti tällä tavalla, toimi näin: 1. Hakeudu asetusvalikkoon Setup Menu ja valitse sieltä Listening Mode Setup. Valitse Dolby Digital, DTS, PCM ja analogisiksi asetuksiksi None. Näin äänilähde toistuu alkuperäisessä muodossaan. 2. Hakeudu asetusvalikkoon Setup Menu ja valitse sieltä A/V Presets Setup. Valitse sieltä Listening Mode -asetukseksi Yes. Tallenna asetukset johonkin käytössä olevista muistipaikoista (esim. Preset 1) valitsemalla Save Settings To Setup. 3. Nyt voit käyttää muistipaikkaa Preset 1 minkä tahansa äänilähteen toistossa. Voit valita ohjelmalähteen asetusvalikossa (Source Setup) tämän asetuksen menemällä kohtaan A/V Preset ja valitsemalla sieltä muistipaikan 1 (Preset 1). Pro Logic Kaksikanavaiset äänitteet (stereo tai surround) toistuvat etu-, keski- ja surround-kaiuttimien (edellyttäen, että kaiutinasetukset ovat asianmukaiset) kautta. Surround-ääni toistuu monona mutta kummastakin takakaiuttimesta. Dolby Pro Logic IIx Muuntaa stereo- ja 5.1-kanavaisen signaalin 6.1- ja 7.1-kanavaiseen muotoon. Käytettävästä äänilähteestä riippuen voit valita Movie- tai Music-tilan. Toimii kuten Pro Logic II silloin kun Surround Back -kaiuttimia ei ole käytössä. PLIxI MOVIE on tarkoitettu elokuvaäänelle PLIIx MUSIC on tarkoitettu musiikin kuunteluun CENTER WIDTH (0-7): voit säätää keskikanavan leveyttä siten, että keskikanavan ääntä aletaan portaittain siirtää myös pääkaiuttimiin. Asetus 7 vastaa käytännössä sitä, että kaikki keskikanavan ääni toistuu vain pääkaiuttimen kautta. DIMENSION ( ): voit säätää etu- ja takakanavien välistä äänen painopistettä kanavien suhteellisesta äänenvoimakkuudesta riippumatta. PANORAMA (ON/OFF): Lisää tilavaikutelmaa toistamalla stereoääntä takakaiuttimien kautta. Huomaa: Pro Logic IIx toimii kuin Pro Logic II, jos surround-takakaiutinasetus on OFF. Neo:6 Tällä saadaan tavanomaisesta 2-kanavasignaalista 6.1-kanavainen surroundääni. Verisoita on kaksi: NEO:6 Cinema elokuvaäänelle ja NEO:6 Music musiikille. 14

15 ASETUSTEN TEKEMINEN EARS Kaksikanavaiset stereo- tai surround-äänitteet toistuvat tämän NADin edistyksellisen surround-prosessointitekniikan ansiosta 5.1-kanavaisesti. Se ei lisää ääneen mitään ylimääräistä vaan poimii esimerkiksi stereoäänestä sen alkuperäisen tilantunnun ja on siksi aidomman kuuloinen. ENHANCED STEREO Ääni toistuu kaikkien järjestelmään kuuluvien kaiuttimien kautta. Tämä soveltuu esimerkiksi taustamusiikin soittamiseen vaikkapa juhlissa. Halutut kaiuttimet voidaan tarvittaessa kytkeä pois käytöstä laitteen asetuksissa. ANALOG BYPASS Analoginen signaali pidetään analogisessa muodossa eikä sitä muunneta digitaaliseksi. Näin ollen DSP-prosessori ei ole käytössä mutta äänensävynsäädöt toimivat. Bass management -bassosäädöt eivätkä Speaker setup -kaiutinasetukset ole käytössä. DSP-OPTION, TILAPROSESSORIASETUKSET Lips Sync -toiminnolla voit synkronoida kuvan ja äänen. Asteikko on ms. TONE CONTROLS, ÄÄNENSÄVYNSÄÄDÖT Voit kytkeä äänensävynsäädöt pois käytöstä valitsemalla Tone Defeat -asetukseksi On. Jos valitset Off, voit säätää bassoa ja diskanttia. Basso ja diskanttisäädöt vaikuttavat vain äänialueen ylä- ja alapäähän, jolloin tärkeät keskitaajuudet säilyvät muokkaamattomina ja siten värittymättöminä. Säädöt tehdään painikkeilla ja asteikolla ± 10 db. ZONE CONTROLS Setup-asetusvalikossa tehtävien Zone Setup -asetusten puitteissa voit tehdä tässä valikossa lisähuonetoimintoa koskevia asetuksia. Valitse Zone 2 -asetukseksi ON kun haluat ottaa toiminnon käyttöön. Voit tällöin kuunnella kahdessa huoneessa samanaikaisesti kahta eri ohjelmalähdettä kun kytket T757:n Zone 2 -lähtöliitännästä RCAkaapelit toisessa huoneessa olevaan vahvistimeen/musiikkilaitteeseen. 15

16 ASETUSTEN TEKEMINEN Jos valitset Source-asetukseksi Local, voit kuunnella samaa äänilähdettä kuin päähuoneessa mutta yksilöllisellä äänenvoimakkuudella. Huomaa: Voit valita Zone 2 -äänilähteiksi vain analogisia tuloliitäntöjä. Volume viittaa käytössä olevaan äänenvoimakkuusasetukseen. Jos Asetusvalikon kohdassa Zone Setup olet valinnut Volume-asetukseksi Fixed, et voi säätää äänenvoimakkuutta. SETUP-ASETUSVALIKKO Setup-valikossa voit tehdä laitetta koskevia asetuksia, jotta se sopii laitekokonaisuuteesi. SOURCE SETUP, OHJELMALÄHDEASETUKSET Ohjelmalähdeasetusvalikossa on kolme alavalikkoa: Source Setup (Normal) Source Setup (Table) ipod Setup Source Setup (Normal View) Source Ohjelmalähde. T757:ssa on kymmenen muokattavissa olevaa tuloliitäntää. Ne voidaan nimetä, poistaa käytöstä, valita digitaalisiksi tai analogisiksi, valita kuvalähteiksi jne. Huomaa: Tuloliitäntä 5 (Source 5) on oletuksena tarkoitettu ipodin kytkemiseen. Voit poistaa tämän asetuksen seuraavasti: 1. Hakeudu Source Setup -ohjelmalähdevalikkoon ja valitse sieltä kohta ipod Setup. 2. Vaihda asetus Enabled asetukseksi No. 3. Palaa Source Setup -ohjelmalähdevalikkoon ja valitse kohta Source Setup (Normal) 4. Siirry kohtaan Source 5 ja vaihda asetus Enabled asetukseksi Yes. 16

17 ASETUSTEN TEKEMINEN Enabled Yes: Ohjelmalähde käytössä; No: Ohjelmalähde ei käytössä. Jos valitset tämän asetuksen, ohjelmalähdettä ei voi valita käyttöön. Näin voit poistaa tarpeettomat tuloliitännät käytöstä ja siten nopeuttaa siirtymistä ohjelmalähteestä toiseen. Name Voit antaa ohjelmalähteelle haluamasi nimen. Jos kytket esimerkiksi blu-ray-soittimen Source 1 -ohjelmalähteeksi, voit vaihtaa Source 1 -nimen tilalle vaikkapa nimen BD. Pääset kirjoittamaan nimeä kun painat nuolipainiketta. Valitse haluamasi merkki painikkeilla ja ja siirrä kohdistinta painikkeilla ja. Nimi voi olla enintään kahdeksan merkin mittainen. Analog Audio T757:ssa on kuusi analogista äänen tuloliitäntää mukaan lukien 7.1- kanavaisen liitännän. Tuloliitäntöjen nimi voidaan vaihtaa kuvaamaan niihin kytkettyjä äänilähteitä. Siirry kohtaa Analog Audio ja paina. Valitse nuolipainikkeilla ja se analoginen tuloliitäntä, jonka haluat valita kyseiseen ohjelmalähteeseen. Huomaa: Jos ohjelmalähteestäsi on tarjolla digitaalinen signaali, T757 valitsee sen automaattisesti. Jos kuitenkin haluat käyttää analogista tulosignaalia, muuta Source-valikosta Digital Audio -asetukseksi Off. Gain Voit säätää kunkin tuloliitännän herkkyyden asteikolla db. Digital Audio: T 757:ssä on käytetty erittäin korkealuokkaista digitaalitekniikkaa. Suosittelemme siksi sen hyödyntämistä ja digitaalisten liitäntöjen käyttämistä. Digitaaliset tuloliitännät on nimetty seuraavasti: HDMI: HDMI 1, HDMI 2, HDMI 3, HDMI 4 Optiset: Optical 1, Optical 2, Optical 3 ja etulevyn Optical Fr - tuloliitäntä Koaksiaaliset: Coaxial 1, Coaxial 2 ja Coaxial 3 17

18 ASETUSTEN TEKEMINEN Huomaa: Jos ohjelmalähteestäsi on tarjolla digitaalinen signaali, T 757 valitsee sen automaattisesti. Jos kuitenkin haluat käyttää analogista tulosignaalia, muuta Source-valikosta Digital Audio -asetukseksi Off. Video: Voit valita minkä tahansa kuvaliitännän käytettäväksi ohjelmalähteesi kanssa. Jos valitset Off, kuvaliitäntä ei ole käytössä. Kuvaliitännät on nimetty seuraavasti: HDMI 1, HDMI 2, HDMI 3, HDMI 4 Komponenttivideoliitäntä: Component 1, Component 2, Component 3 S-videoliitäntä: S-Video Komposiittivideoliitännät: Video 1, Video 2, Video Front Kuvaformaattien muunnokset T757:aan tuotu kuvasignaali - esimerkiksi komposiittivideo-, S-video- ja komponenttivideokuva saadaan tehokkaan AD-muuntimen ansiosta ulos digitaalisena takalevyn HDMI MONITOR OUT -lähtöliitännän kautta. Resoluutio määräytyy käytössäsi olevan näyttölaitteen mukaan. A/V Preset: Voit käyttää eri tuloliitäntöjen kanssa halutessasi muistiin tallentamiasi asetuksia. Ellet halua käyttää muistipaikkoja, valitse None. Lue lisätiedot jäljempänä. Trigger Out: Jotta tämä valinta olisi käytettävissäsi, tee seuraava asetus: Muuta Trigger Setup -valikossa Trigger 1 Out -asetukseksi Source Setup. Jos asetus on Main tai Zone 2, Trigger Out -valinta ei ole käytettävissä Source Setup -valikossa. Trigger Out On: Herätevirta käytössä Trigger Out Off: Herätevirta ei käytössä Source Setup (TABLE) Tässä valikossa näet yhdellä silmäyksellä tekemäsi eri ohjelmalähteiden kuva- ja ääniasetukset. Voit edetä valikossa nuolipainikkeilla ja tehdä tarvittaessa muutoksia. Voit poistaa ohjelmalähteitä käytöstä siirtymällä kyseisen ohjelmalähteen riville ja painamalla sitten ENTER-painiketta. 18

19 ASETUSTEN TEKEMINEN ipod SETUP -ASETUSVALIKKO Enabled: Yes merkitsee, että tuloliitäntä 5 on varattu ipodin kytkemistä varten. Valitse No jos haluat käyttää kyseistä tuloliitäntää muuhun tarkoitukseen. Auto Connect: Valitse Yes jos kytket ipodin tuloliitäntään 5 käyttäen NAD ipod -telakkaa. Menu Timeout: Valitse aika, jonka kuluttua Now Playing -valikko sulkeutuu. Voit valita ajan 5 sekunnin portain väliltä 5-60 sek. Jos haluat valikon pysyvän näkyvissä, valitse 0s. SPEAKER SETUP -KAIUTINASETUSVALIKKO Kun olet tehnyt kaikki liitännät, on tärkeää, että teet huolella kaiuttimia koskevat asetukset, jotta toisto olisi paras mahdollinen. Huonosti tai ei lainkaan tehty kalibrointi saattaa pilata kuuntelunautinnon. T 757:n mukana on toimitettu mikrofoni, jonka avulla säädöt on helppo tehdä siten, että toisto juuri sinun kotonasi on paras mahdollinen. Varmistu, että ennen säädön tekemistä kaiuttimet ovat lopullisilla paikoillaan. AUDYSSEY SETUP -KALIBROINTI Olemme huomanneet, että usein kotiteatterijärjestelmien asetukset on tehty väärin tai ne ovat kokonaan jääneet tekemättä. Asetusten oikeaoppinen tekeminen vaatiikin usein sellaista erityisosaamista, jota kaikilla ei ole. T757:ssä on automatiikka, joka huolehtii siitä, että saat kuunteluhuoneeseesi sen ominaisuuksista ja kaiuttimista riippumatta aina parhaan mahdollisen toiston. Kaikki sujuu nopeasti ja vaivatta. Audyssey-menetelmä tekee seuraavaa: Se tunnistaa mitkä kanavat ovat käytössäsi säätää automaattisesti jakosuotimet kaiuttimiesi ja subwooferisi ominaisuuksien mukaan tasaa kanavien suhteellisen äänenvoimakkuuden 1 db:n tarkkuudella mittaa kaiuttimien ja subwooferin etäisyyden kuuntelupaikasta tutkii ja ilmoittaa, mikäli jonkin kaiuttimen vaihe (polaarisuus) on väärin. Asetukset tarvitsee tehdä vain laitteen käyttöönoton yhteydessä tai jos siirrät/vaihdat kaiuttimia. Ennen kalibroinnin aloittamista kytke laitteen mukana toimitettu mikrofoni etulevyn MP/MIC-liitäntään. Aseta mikrofoni kuuntelupaikalle korvien korkeudelle. 19

20 KALIBROINTI Automaattisen kalibroinnin aluksi laite kehottaa sinua kytkemään mikrofonin etulevyn mikrofoniliitäntään ja sijoittamaan sen kuuntelupaikalle korvien korkeudelle. Kalibroinnin aikana kuulet testiäänen jokaisesta kaiuttimesta useaan kertaan. Niiden perusteella laite tekee tarvittavat äänen säädöt ja asetukset jokaiselle kaiuttimelle. Huomaa: testiääni on kalibroinnin aikana voimakas. Kun kalibrointi on valmis, näyttöön tulee tästä kertova ilmoitus. Ellet ole tyytyväinen lopputulokseen, voit tehdä asetukset myös käsin. Käsisäätöjä tehdessäsi voit ottaa tilanteen mukaan käyttöön Audysseyn tekemiä asetuksia. Ne on merkitty asetusvaihtoehtoihin tähdellä. SPEAKER CONFIGURATION -KAIUTINASETUKSET Parhaan mahdollisen bassotoiston saamiseksi monikanavajärjestelmässä on tarkkaan määriteltävä mikä tai mitkä kaiuttimet toistavat matalimmat äänet. Siksi laitteelle annetaan tiedot kustakin kaiuttimesta. Kaiuttimet määritellään seuraavasti: Small: Yleensä pienikokoinen kaiutin, jonka toisto ei ulotu kovin alas - yleensä alle 200 Hz. Large: Kokoäänialueen (iso) kaiutin, jonka toisto ulottuu alas. None: Järjestelmään ei kuulu kyseistä kanavaa. Tee tämä asetus niille kaiuttimille, joita järjestelmääsi ei kuulu. Tehdyt kaiutinasetukset ovat käytössä kaikilla ohjelmalähteillä ja kuuntelutiloissa. Voit kuitenkin hyödyntää laitteen muistipaikkoja ja tallentaa sinne eri kokoonpanoja esimeriksi erityyppisten tallenteiden kuuntelua varten. Liiku valikossa nuolipainikkeilla ja valitse kaiuttimiasi parhaiten vastaavat tiedot - koko ja alabasson alarajataajuus. Jos käytössäsi ei ole subwooferia ja siis valitset asetukseksi None, pääkaiutinasetukseksi tulee automaattisesti Large. Audysseyn tekemät asetukset on merkitty tähdellä *, 20

21 ASETUSTEN TEKEMINEN Enhanced Bass -bassoasetus Jos käytössäsi on subwoofer (asetus on ON) ja pääkaiuttimesi isot (Large), voit käyttää subwooferia samanaikaisesti pääkaiuttimien kanssa tämän toiminnon ansiosta. Jos valitset pääkaiuttimien asetukseksi Large ja subwoofer-asetukseksi ON ilman tätä toimintoa, kaikkien niiden kanavien basso, joiden kaiuttimien kooksi on asetettu Small, toistuu sekä subwooferin että pääkaiuttimien kautta. LFE-signaali johdetaan aina vain subwooferille. Paras toisto saadaan yleensä kun pääkaiuttimien kooksi valitaan Small. Kaikkien kaiuttimien alarajataajuudeksi voidaan valita Hz SPEAKER LEVELS - KAIUTTIMIEN SUHTEELLINEN ÄÄNENVOIMAKKUUS Tasaamalla eri kanavien äänenvoimakkuudet varmistut siitä, että saat parhaan tilan tunnun. Samalla saat sovitettua subwooferin toiston sopivaksi muihin kaiuttimiin. Voit tehdä asetukset korvakuulolta mutta tarkemman tuloksen saat jos käytät desibelimittaria (myydään erikseen). Tee säädöt kuuntelupaikalla istuen kaiuttimien ollessa lopullisilla paikoillaan. Säädöt Kun olet Speaker levels -valikossa, paina kaukosäätimen TESTpainiketta. Kuulet tällöin testiäänen vuoron perään kustakin kaiuttimesta alkaen vasemmasta etukaiuttimesta. Näytössä näkyy tällöin TEST-ilmaisen parhaillaan toistettavan kaiuttimen kohdalla. Säädä voimakkuutta kaukosäätimen nuolipainikkeilla ja. Voimakkuus säädetään 1 db:n portain asteikolla db. Jos teet säädön korvakuulolta, käytä referenssinä esimerkiksi keskikaiutinta ja säädä muut kanavat sen perusteella. On erittäin tärkeää, että kaiuttimien välinen kanavatasapaino on oikea. Nämä asetukset on syytä tehdä, vaikka kaikki järjestelmän kaiuttimet olisivat samanlaisia. Näin varmistetaan myös se, että dialogi kuuluu oikealla äänenvoimakkuudella muihin kanaviin nähden ja että tehosteet eivät toistu liian voimakkaina muuhun äänikenttään nähden. Lopeta säätäminen painamalla TEST-painiketta uudelleen. Jos laitteistoosi kuuluu subwoofer, säädä sen jakotaajuus mahdollisimman korkealle ja tee säädöt T757:lla. Akustiikasta johtuen eri kaiuttimien säädöt saattavat poiketa toisistaan vaikka kaiuttimet olisivatkin samanlaisia. SPEAKER DISTANCE - KAIUTTIMIEN ETÄISYYS Laitteelle on syytä kertoa eri kaiuttimien etäisyys kuuntelupaikastasi. Näin viipeet tulevat oikein ja tilantuntu on siten paras mahdollinen. Valitse Speaker Distance -valikosta kaiutin nuolipainikkeilla / ja mittaa sen etäisyys kuuntelupaikasta. Suurin etäisyys on 9 metriä. Etäisyys voidaan antaa jalkoina tai metreinä yhden jalan eli 30 cm tarkkuudella. Valitse haluamasi mittayksikkö valikon kohdasta Unit of Measure. 21

22 ASETUSTEN TEKEMINEN ÄÄNENVOIMAKKUUSSÄÄTÖ Voit säätää äänenvoimakkuutta etulevyn säätimen lisäksi kaukosäätimen VOL-painikkeilla. Yksi painallus muuttaa voimakkuutta 1 db verran. Huomaa, että eri äänilähteillä saattaa olla suuret äänenvoimakkuuserot. Laite käynnistyy aina viimeksi käytössä olleella voimakkuudella mutta kuitenkin niin, että äänenvoimakkuus on enintään -20 db. MYKISTYS Voit mykistää äänen painamalla kauko-ohjaimen MUTE-painiketta. Ääni palautuu kun painat painiketta uudelleen tai lisäät äänenvoimakkuutta. ZONE SETUP Zone-toiminnolla voit kuunnella kahdessa eri huoneessa samanaikaisesti kahta eri ohjelmalähdettä. Jos valitset Volume-asetukseksi Variable, äänenvoimakkuutta voidaan säätää kaukosäätimellä. Jos valitset Fixed, ZONElähtöliitännän antotaso on kiinteä ja äänenvoimakkuus on säädettävä erillisestä vahvistimesta. AMPLIFIER SETUP, VAHVISTIMEN ASETUKSET Ellei kaiutinkokonaisuuteesi kuulu surround back -kaiuttimia, voit tarvittaessa käyttää niiden vahvistimia seuraavasti: Main back: Vahvistimet Surround back -kaiuttimien käytössä. Main Front: Vahvistimet etukaiuttimien käytössä (kaksoisvahvistus, bi-amp) Zone 2: Surround back -kanavien vahvistimia käytetään toisen huoneen kaiuttimia varten. TRIGGER SETUP, HERÄTEVIRTA-ASETUKSET Herätevirran avulla muiden laitteiden virta saadaan kytkeytymään päälle/pois samanaikaisesti T757:n kanssa. Main: TRIGGER OUT -liitännässä on +12V DC kun T757 on päällä. Zone 2: TRIGGER OUT -liitännässä on +12V DC kun Zone 2 - toiminto on päällä. 22

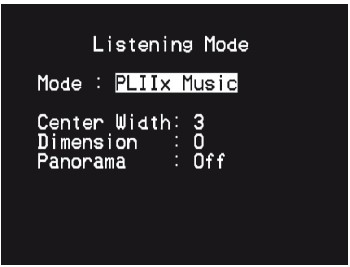

23 ASETUSTEN TEKEMINEN Source Setup: Kun toiminto on linkitetty tiettyyn ohjelmalähteeseen, TRIGGER OUT -liitännässä on +12V DC kun kyseinen ohjelmalähde on käytössä. Delay: Voit määrittää viiveajan 1-15 sekuntia, jonka kuluttua virran käynnistämisestä toiminto aktivoituu. LISTENING MODE SETUP -KUUNTELUASETUKSET T 757:ssä on useita eri kuuntelutiloja, jotka ovat lisäksi muokattavissa. Näin voit valita eri musiikkilajeille tai elokuville sopivia toistotapoja. Liiku valikoissa kaukosäätimen nuolipainikkeilla. Listening Modes Laite tunnistaa automaattisesti äänen formaatin ja valitsee sen perusteella jonkin seuraavista: DOLBY Dolby Digital on monikanavainen ääniformaatti, jonka on kehittänyt Dolby Laboratories. Kyseessä on 5.1-kanavainen formaatti, jonka ääni on dynaamisempi ja tilantunnultaan parempi kuin edeltäjänsä Dolby Surroundin. Stereo: Mikäli havaittu signaali on 2-kanavainen Dolby Digital -signaali, voit asettaa sille jonkin seuraavista oletusmuodoista: Pro Logic, PLIIx Movie, PLIIx Music tai None (tehoste ei käytössä). Surround: Mikäli havaittu signaali on Dolby Surround -signaali, voit asettaa sille jonkin seuraavista oletusmuodoista: Surround EX, PLIIx Movie, PLIIx Music, Stereo Downmix tai None (tehoste ei käytössä). None: Dolby Digital -signaali säilytetään siinä muodossa (Stereo tai Surround), joka on asetettu arvoksi kohtaan PCM. DOLBY DIGITAL Plus Dolby Digital Plus on tulevaisuuden ammattitason monikanavainen ääniformaatti, joka on kehitetty erityisesti teräväpiirto-ohjelmalähteitä varten. Dolby Digital Plus -ääni voi käsittää jopa 7.1 kanavaa ja se tukee useaa samanaikaista ohjelmaa. Suurin bittinopeus on 6 Mbps, HD DVD:llä 3 Mbps ja Blu-ray-levyllä 1,7 Mbps. Dolby Digital -bittivirtaa voidaan hyödyntää jo olemassa olevilla Dolby Digital -laitteilla. Dolby Digital Plus sisältää lisäksi interaktiiviset miksaus- ja siirto-ominaisuudet ja se tukee HDMI-äänensiirtoa. Dolby TrueHD Dolby TrueHD on häviötöntä pakkausta käyttävä äänenkäsittelytapa ja formaatti. Siinä käytetään hyödyksi pakkaustekniikka, joka kutistaa PCM-ääniraitojen tilantarpeen noin puoleen. Dolby TrueHD:ssä on mahdollista käyttää kahdeksalla kanavalla 24 bitin ääntä 96 khz näytetaajuudella. Suurin bittinopeus on 18 Mbps. Dolby TrueHD tukee myös metadatan avulla normalisointia ja dynaamista äänenvoimakkuuden säätämistä sekä HDMI-äänensiirtoa. HD DVD ja Bluray-standardeissa äänikanavien määrä on rajattu kahdeksaan, mutta Dolby Digital Plus ja Dolby TrueHD voivat käsittää yli kahdeksan äänikanavaa. Huomaa, että T 757:ssä on tuki 7.1 kanavalle. 23

24 ASETUSTEN TEKEMINEN DOLBY DIGITAL EX Kuin Dolby Digital 5.1 mutta lisäksi ns. takakeskikanava (taka-surround-kanava), jonka ansiosta takaäänikenttä on tarkempi. Tämä dekoodaus on käytettävissä tallenteilla, joissa on merkintä DOLBY/Digital- EX. Menetelmä tuo äänikuvaan lisää tarkkuutta ja enemmän dynamiikkaa. Jos alkuperäinen tallenne on tehty Dolby Digital EX -dekooderia käyttäen, T 757 tunnistaa sen automaattisesti. Voit toki aina valita sen myös käsin. DTS Digital Theater System (DTS) on digitaalinen monikanavaääniformaatti, jonka bittinopeus on suurempi kuin Dolby Digitalissa. Vaikka sekä Dolby Digital että DTS ovat molemmat 5.1-kanavaisia, DTS antaa tavallisesti paremman äänenlaadun, koska siinä on vähemmän kompressiota eli suurempi dynamiikka. DTS-signaalin yhteydessä voidaan käyttää seuraavia tiloja: DTS+NEO:6 Music, Neo:6 Cinema, Neo:6 Music, Stereo Downmix tai ei mitään (None). None tarkoittaa, että signaali säilytetään siinä muodossa, joka on asetettu arvoksi kohtaan Digital. Katso lisätiedot jäljempänä kohdassa MUUTA. Stereo: Mikäli havaittu signaali on 2-kanavainen Dolby Digital -signaali, voit asettaa sille jonkin seuraavista oletusmuodoista: Neo:6 Cinema, Neo:6 Music tai None (tehoste ei käytössä). Surround: Mikäli havaittu signaali on Surround Dolby Digital -signaali, voit asettaa sille jonkin seuraavista oletusmuodoista: NEO:6 Cinema, NEO:6 Music, Stereo Downmix tai None (tehoste ei käytössä). None: Dolby Digital -signaali säilytetään siinä muodossa (Stereo tai Surround), joka on asetettu arvoksi kohtaan PCM. PCM Pulse Code Modulation. Kompressoimaton tai hyvin vähän kompressoitu digitaalisignaali. Jos valitset Dolbytai DTS-asetukseksi None, tästä tulee äänen oletusformaatti. Stereo: Havaittu 2-kanavainen signaali voidaan toistaa seuraavasti: Pro Logic, PLIIx Movie, PLIIx Music, NEO:6 Cinema, NEO:6 Music EARS, Enhanced Stereo tai None (tehoste ei käytössä). Surround: Havaittu 2-kanavainen signaali voidaan toistaa seuraavasti: PLIIx Movie, PLIIx Music, NEO:6 Music, NEO:6 Cinema, Stereo Downmix tai None (tehoste ei käytössä). ANALOG Jos tulosignaali on analoginen, voit käyttää seuraavia tehosteita: Pro Logic, PLIIx Movie, PLIIx Music, Neo:6 Cinema, Neo:6 Music, EARS, Enhanced Stereo, Analog Bypass tai None (tehoste ei käytössä). Huomaa: Dolby Digital, DTS, PCM ja analogisen tulosignaalin kuunteluasetus voidaan tehdä etulevyn Listening Mode -painikkeella tai päävalikon kautta. DOLBY SETUP -ASETUKSET Dyn Range Ctrl, dynamiikan supistus Voit valita Dolby Digital -ääniraidoille haluamasi dynamiikkatason vaihtoehdoista OFF, 25, 50, 75 ja 100 %. Näin äänen voimakkaimmat kohdat toistuvat hiljaisempina. Esimerkiksi yökuunteluun suosittelemme asetusta 25, jolla voimakkaimpien kohtien kompressointi on suurin. Huomaa, että tämä toiminto on käytössä vain Dolby Digital -signaalilla. Aseta Dolby TrueHD -signaalilla asetukseksi Auto. 24

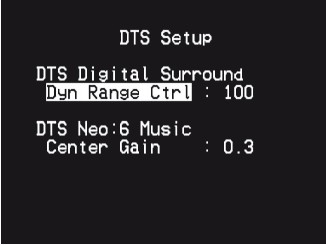

25 ASETUSTEN TEKEMINEN DTS SETUP -ASETUKSET Tässä valikossa voit säätää mm. dynamiikan tason. Dyn Range Ctrl: Voit valita Dolby Digital -ääniraidoille haluamasi dynamiikkatason vaihtoehdoista OFF, 25, 50, 75 ja 100 %. DTS Neo: Kts. kohta Kuuntelutilojen asetukset. DTS SURROUND -ASETUKSET DTS-HD Master Audio Formaatti, joka on tarkoitettu laadukkaiden äänitysten häviöttömään toistoon. Blu-ray-levyillä DTS-HD Master Audion bittinopeus voi olla jopa 24,5 Mbit/s ja HD DVD -levyillä 18,0 Mbit/s. DTS-HD Master Audio tukee sekä stereo- että monikanavaääntä (jopa 7.1 eli kahdeksan kanavaa) ja suurin näytetaajuus on 192 khz stereolle ja 96 KHz monikanavaäänelle. DTS - ES EXTENDED SURROUND (DTS ES) Tämä on uusi monikanavaformaatti, jossa on tavanomaista DTS-ääntä huomattavasti parempi tilantuntu ja ääni tuntuu ikään kuin ympäröivän kuuntelijan. 5.1 kanavan lisäksi siihen kuuluu taka-surround-kanava, jota joskus kutsutaan myös takakeskikanavaksi. Formaatista on kaksi eri versiota: DTS-ES DISCRETE toisistaan täysin erillistä kanavaa takaavat sen, että ääni tuntuu aidon oloisesti ympäröivän kuulijaa. Paras hyöty saadaan silloin, kun alkuperäinen ääniraita on tallennettu tällä tekniikalla. Tavanomaisen DTSdekooderin toistamana takakeskikanavan ääni summataan surround-kanaviin. DTS-ES MATRIX 6.1 Tässä formaatissa takakeskikanavan ääni toistuu surround-kaiuttimien kautta. Efekti saadaan myös DTS-ES 5.1 -signaalista. Dekooderi tunnistaa DTS-ES DISCRETE 6.1 ja DTS-ES MATRIX 6.1 -äänen automaattisesti mutta joskus ne saatetaan tunnistaa DTS-signaaliksi, jolloin DTS-ES MATRRIX -tila on valittava käsin. DTS NEO: 6 SURROUND Tällä saadaan tavanomaisesta 2-kanavasignaalista 6.1-kanavainen surround-ääni. DTS Neo 6 koostuu kahdesta eri dekoodaustavasta: DTS NEO: 6 CINEMA Elokuvien katseluun tarkoitettu dekoodausmenetelmä, joka korostaa tilantuntua. DTS NEO: 6 MUSIC Musiikin kuunteluun tarkoitettu dekoodausmenetelmä, joka korostaa äänitehosteita. Pääkanavien signaalia ei prosessoida lainkaan, joten niiden äänenlaatu säilyy alkuperäisenä. Keski- ja surround-kaiuttimien kautta toistettavien tehosteiden ansiosta saadaan luonnollisen kuuloinen äänikuva. 25

26 ASETUSTEN TEKEMINEN LAITTEEN NÄYTÖN ASETUKSET VFD: laitteen oma näyttö Display: On-asetus tarkoittaa, että laitteen näytössä kerrotaan jatkuvasti tietoja laitteen toiminnasta. Off-asetuksella tietoja näytetään lyhyesti. Dimmer: Voit asettaa näytön kirkkaudeksi Dim (himmeä) tai Bright (kirkas). Line 1, Line 2: Näytössä on kaksi riviä. Voit valita mitä tietoja niillä näytetään. Main Source: Käytössä oleva ohjelmalähde. Volume: Käytössä oleva äänenvoimakkuus. Listening Mode: Kuunteluasetus. Audio Src Format: Kuunneltavan äänilähteen formaatti. Audio Codec: Tulevan signaalin muoto, esimerkiksi Analog, PCM Surround, Dolby TrueHD, DTS-HD Master Audio. Video Mode: Kuvalähteen tarkkuus ja kuvataajuus. Zone 2 Source: Zone 2 -ohjelmalähde. Off: Valitse tämä ellet halua näytössä näytettävän mitään tietoja. Temp Line Jos haluat näytössä näytettävän vain hetkellisesti tietoja (Display-asetus Off), valitse kummalla rivillä haluat niiden näkyvän. Huomaa: Näytön asetukset voidaan ohittaa A/V-muistipaikkoihin tallennetuin asetuksin. A/V PRESETS SETUP -VALIKKO Voit tallentaa muistiin kuva- ja ääniasetuksia, jotka saat myöhemmin käyttöön helposti yhdellä painikkeen painalluksella. Jokainen muistipaikka (Preset) sisältää tiedot kuuntelutilasta, tilaprosessorin asetuksista, äänensävynsäädöistä, kaiutinasetuksista ja näytön asetuksista. Voit tehdä esimerkiksi eri asetukset klassiselle musiikille ja pop-musiikille ja tallentaa ne muistiin. Tai voit tehdä elokuva-asetukset valmiiksi niin päivä- kuin yökatseluun. Saat muistiin tallennetut asetukset käyttöön painamalla kaukosäätimen painiketta A/V PSET ja haluamasi muistipaikan numeroa. Voit valita A/V Presets Setup -valikossa mitä asetuksia haluat sisällyttää muistipaikkaan. Valitse niiden asetusten kohdalle Yes, jotka haluat tallentaa. Siirrä sitten kohdistin kohtaan Save Settings to Setup ja paina. Jos haluat palauttaa tehdasasetukset, valitse kohta Load Defaults to Preset ja paina. Voit antaa muistipaikalle nimen. Hakeudu A/V Presets Setup -valikossa kohtaan Name ja paina. Valitse haluamasi merkki painikkeilla ja ja siirrä kohdistinta painikkeilla ja. Nimi voi olla enintään 8 merkin mittainen. 26

27 ASETUSTEN TEKEMINEN Esimerkki asetusten tallentamisesta muistiin 1. Tee haluamasi asetukset Kuuntelutila: Stereo Tilaprosessorin viiveasetus: 5 ms. Äänensävynsäädöt: Käytössä Näytön näyttämä: Rivillä 2 kuuntelutila 27

28 ASETUSTEN TEKEMINEN Tee kaiutinasetukset hakeutumalla Speaker Setup -valikkoon ja sieltä kohtaan Speaker Configuration. Jos otat subwooferin pois käytöstä valitse Subwoofer-asetukseksi Off, etukaiutinasetukseksi (Front) tulee Large. 2. Valitse Setup Menu -valikosta kohta A/V Presets ja paina. 3. Valitse mitkä asetukset muistipaikkaan sisällytetään merkitsemällä ne Yes käyttäen nuolipainikkeita ja. Siirrä kohdistin kohtaan Save Settings to Setup ja paina, jolloin tehdyt asetukset tallentuvat muistipaikkaan 1 (Preset 1). Näyttöön tulee oheinen varmistus tallentamisesta. 28

29 ASETUSTEN TEKEMINEN 4. Toista kohta 1. ja tee seuraavat asetukset Kuuntelutila: PLIIx Music Tilaprosessorin viiveasetus: 0 ms. Äänensävynsäädöt: Pois käytöstä Näytön näyttämä: Rivillä 2 näytetään äänenvoimakkuus 5. Valitse Setup-valikosta kohta A/V Presets Setup ja paina. 29

30 ASETUSTEN TEKEMINEN 6. Valitse mitkä asetukset muistipaikkaan sisällytetään merkitsemällä ne Yes käyttäen nuolipainikkeita ja. Siirrä kohdistin kohtaan Save Settings to Setup ja paina, jolloin tehdyt asetukset tallentuvat muistipaikkaan 2 (Preset 2). Huomaa, että tässä esimerkissä kaiutinasetuksia ei tallenneta. Siksi käytössä viimeksi olleet asetukset pysyvät voimassa. 7. Käytössäsi on 5 muistipaikkaa. Voit ohjelmoida niin, että tiettyyn muistipaikkaan tallentamasi asetukset ovat käytössä tietyillä ohjelmalähteillä (tuloliitännöillä). Oheisessa esimerkissä muistipaikkaan 1 (Preset 1) tallennetut asetukset ovat käytössä ohjelmalähteellä Source 1. Voit kuitenkin milloin tahansa muuttaa asetuksia kuuntelun aikana. 30

31 RADIO RADIOVASTAANOTTO Saat parhaan kuuluvuuden käyttämällä kunnollista keskusantennia. ULA-lanka-antennin vastaanotto on paras yleensä siten, että se on asetettu T-kirjaimen muotoon pystyasentoon esimerkiksi seinälle. AM-vastaanottoon voit käyttää laitteen mukana toimitettua AM-kehäantennia, joka kootaan näin: Ellei erikseen ole mainittu, radion toimintoja voi käyttää laitteen etulevyn painikkeilla ja -kaukosäätimellä kun olet ensin painanut säätimen painiketta TUNER tai AMP. AALTOALUEEN VALITSEMINEN Kun olet painanut kaukosäätimen TUNER-painiketta, painele painiketta AM/FM/DB kunnes käytössä on haluamasi aaltoalue. ASEMIEN VIRITTÄMINEN Voit etsiä radio-ohjelmaa painelemalla TUNE / -painiketta. Jos pidät painiketta painettuna yli 2 sekunnin ajan, automaattinen asemahaku käynnistyy ja pysähtyy seuraavan kuultavissa olevan aseman kohdalle. Voit pysäyttää haun myös painamalla hakupainiketta uudelleen. Voit etsiä asemia myös laitteen etulevyn painikkeilla ja, jolloin asemahaku toimii kuten yllä. Jos tiedät aseman lähetystaajuuden, voit antaa sen suoraan kaukosäätimen numeropainikkeilla. 1. Painele kaukosäätimen ENTER-painiketta kunnes näytössä lukee Tune. 2. Anna taajuus numeropainikkeilla. Esimerkiksi 104,50 MHz näppäillään 1, 0, 4, 5, 0. ASEMIEN TALLENNUS MUISTIIN Laitteen muistiin voidaan tallentaa 40 ULA-/AM-asemaa. 1. Kun haluamasi asema on löytynyt, paina kaukosäätimen MEMORY-painiketta. 2. Selaa painikkeilla ja näyttöön haluamasi muistipaikka. 3. Paina MEMORY-painiketta. ASEMIEN POISTAMINEN MUISTISTA 1. Valitse kuunneltavaksi poistettava asema. 2. Pidä painettuna kaukosäätimen painiketta DELETE kunnes näytössä näkyy ilmoitus DELETED. Kaukosäätimen TUNER MODE -painikkeella on kaksi toimintoa. Se toimii mono-/stereo-valitsimena ja asemahaun herkkyyssäätimenä: FM Stereo On -asennossa asemahaku jättää huomioimatta heikoimmin kuuluvat asemat, FM Stereo Off -asennossa haku huomioi myös heikosti kuuluvat asemat. ASEMIEN NIMEÄMINEN Halutessasi voit tallentaa radioasemille haluamasi nimet. Toimi silloin näin: 1. Valitse kuunneltavaksi nimettävä asema. 2. Pidä painettuna kaukosäätimen painiketta MEMORY ja sen jälkeen viiden sekunnin kuluessa INFO jolloin näytössä alkaa vilkkua kursori. 3. Etsi painikkeilla ja haluamasi merkki. 4. Siirrä kohdistin seuraavan merkin kohdalle nuolipainikkeella. Voit siirtää kohdistinta taaksepäin painikkeella. 5. Tallenna nimi muistiin painamalla MEMORY. 31
