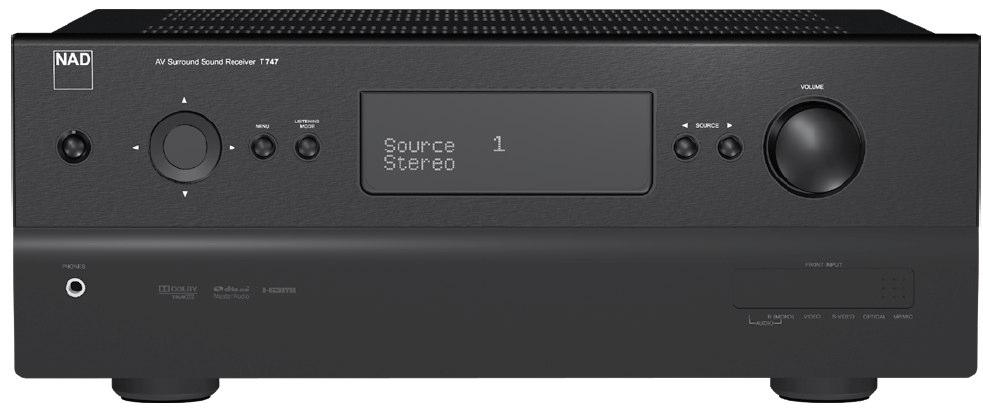

1 T 747 AV-viritinvahvistin Käyttöohje

2 TURVALLISUUSOHJEITA MERKKIEN SELITYKSET Kolmion sisällä oleva salama varoittaa laitteen sisällä olevasta vaarallisen korkeasta jännitteestä. TURVAOHJEITA Lue nämä ohjeet huolellisesti ennen kuin alat käyttää laitetta. Ohjeet kannattaa myös säästää myöhempää käyttöä varten. Kaikkia varoituksia ja turvaohjeita on syytä noudattaa. ASENNUS 1 Vesi ja kosteus - Älä sijoita laitetta paikkaan, jossa sen päälle saattaa roiskua tai tippua vettä. Älä siis sijoita laitteen päälle tai läheisyyteen esimerkiksi kukkamaljakoita. 2 Kuumuus - Älä sijoita laitetta lämmityspatterin, lieden tai muun lämmönlähteen läheisyyteen. Älä myöskään käytä laitetta alle 5 C tai yli 35 C lämpötilassa. 3 Asennuspaikka - Sijoita laite tasaiselle ja tukevalle alustalle. 4 Ilmanvaihto - Hyvän ilmankierron varmistamiseksi laite tulee sijoittaa tasaiselle alustalle. Jätä laitteen taakse ja yläpuolelle vähintään 50 cm ja sivuille vähintään 10 cm tilaa. Älä sijoita laitetta sängylle, sohvalle tai muulle pehmeälle alustalle, joka saattaa tukkia laitteen pohjan ilmanvaihtoaukot. Älä sulje laitetta tiiviiseen kaappiin tai laitetelineeseen, jolloin ilmanvaihto estyy. 5 Esineet ja nesteet - Huolehdi siitä, että laitteen sisään ei pääse ilmanvaihtoaukkojen kautta esineitä tai nesteitä. 6 Hyllyt ja telineet - Ole varovainen sijoittaessasi laitetta hyllyyn. Vältä täräyttämästä laitetta ja aseta se vain tukevalle, tasaiselle hyllylle, josta se ei pääse putoamaan. 7 Katto- tai seinäkiinnitys - Älä kiinnitä laitetta seinään tai kattoon. VAROITUS! SÄHKÖISKUVAARAN JOHDOSTA ÄLÄ ALTISTA LAITETTA SATEELLE TAI KOSTEUDELLE TÄRKEÄÄ: SÄHKÖISKUVAARAN VÄLTTÄMISEKSI KYTKE VIRTAJOHTO KUNNOLLA PISTORASIAAN. ÄLÄ AVAA LAITETTA ITSE, VAAN TOIMITA VIALLINEN LAITE VALTUUTETTUUUN HUOLTOLIIKKEESEEN. Laite täyttää radiohäiriösuojausdirektiivit 89/366/EEC, 92/31/EC ja 93/68/EEC. Valmistettu Dolby Laboratoriesin lisenssillä. Dolby, Pro Logic ja kaksois- D-symboli ovat tavaramerkkejä, jotka omistaa Dolby Laboratories. DTS, DTS-ES ja Neo:6 ovat tavaramerkkejä, jotka omistaa Digital Theater Systems, Inc. 2

3 SISÄLTÖ TURVALLISUUSOHJEITA... 2 MERKKIEN SELITYKSET... 2 SISÄLTÖ... 3 TURVALLISUUSOHJEITA... 4 PAKKAUKSEN SISÄLTÖ... 4 TEHDASASETUKSET... 5 TÄRKEÄÄ... 5 LISÄHUONEOHJAUS... 5 ETULEVY... 6 TAKALEVY... 7 KAUKOSÄÄDIN NAD cd-, blu-ray- ja dvd-soittimen ohjaus NAD-radiovirittimen ohjaus NAD-laitteiden ohjauskoodit ZR 5 -kaukosäädin KUVARUUTUNÄYTTÖ JA ASETUSTEN TEKEMINEN LIIKKUMINEN VALIKOISSA LISTENING MODE, KUUNTELUTILA KUUNTELUTILOJEN SÄÄDÖT DSP-OPTIONS, TILAPROSESSORIASETUKSET TONE CONTROLS, ÄÄNENSÄVYNSÄÄDÖT ZONE 2 CONTROLS, LISÄHUONEEN ASETUKSET SETUP-ASETUSVALIKKO SOURCE SETUP -ASETUSVALIKKO SOURCE SETUP -ASETUSVALIKKO TAULUKKONA ipod SETUP -ASETUSVALIKKO SPEAKER SETUP -KAIUTINASETUSVALIKKO ÄÄNENVOIMAKKUUSSÄÄTÖ AMPLIFIER SETUP, VAHVISTIMEN ASETUKSET TRIGGER SETUP, HERÄTEVIRTA LISTENING MODE SETUP -KUUNTELUASETUKSET DOLBY SETUP -ASETUKSET DTS SETUP -ASETUKSET LAITTEEN NÄYTÖN ASETUKSET NÄYTTÖLAITTEEN ASETUKSET RADIO ipod NAD ipd ONGELMIEN RATKAISUJA TEKNISET TIEDOT

4 TURVALLISUUSOHJEITA Kirjoita muistiin laitteen malli ja sarjanumero. Ne helpottavat asiointia huollon kanssa. Malli: Sarjanumero: PAKKAUKSEN SISÄLTÖ Laitteen mukana toimitetaan seuraavat tuotteet: AM-kehäantenni ULA-lanka-antenni Irrotettava virtajohto AVR 3 -kauko-ohjain paristoineen (2 x AA) ZR 5 -kauko-ohjain paristoineen (1 x CR2025) Käyttöohje Säästä pakkauslaatikko laitteen myöhempää kuljetusta varten. Aseta laite tukevalle, tasaiselle pinnalle sellaiseen paikkaan, että se ei joudu alttiiksi suoralle auringonpaisteelle, kuumuudelle tai pölylle. Tarkista myös, että ilmanvaihto on riittävä, ja että kuuntelu-/katselupaikalta on näköyhteys laitteeseen, jotta kauko-ohjaimen käskyt menevät perille. Älä sijoita laitetta matolle tai muulle pehmeälle alustalle äläkä ahtaaseen kirjahyllyyn, sillä tällöin ilma ei kierrä laitteessa riittävästi. Tarkista ennen liitäntöjen tekemistä, että virta on kytketty pois päältä. Lue ohje huolella loppuun asti, jotta osaat tehdä kuvaa ja ääntä koskevat asetukset. Käytöstä poistetun laitteen ja paristojen hävittäminen Käytöstä poistettua laitetta ei saa hävittää kotitalousjätteen mukana. Toimita se asianmukaiseen elektroniikkaromun kierrätyspisteeseen. Paristot, joissa on jokin oheisista merkeistä, tulee toimittaa paristojen kierrätysastiaan. Niitä ei saa hävittää yhdyskuntajätteen mukana. 4

5 TEHDASASETUKSET Oheisessa kaaviossa on esitetty laitteen tehtaalla tehdyt asetukset. Huomaa, että äänen tuloasetukset - kohdassa on esitetty sekä analogiset että digitaaliset tuloliitännät. Etusija on digitaalisella äänellä - silloinkin kun laitteeseen on kytketty sekä digitaalinen että analoginen ääni. Ohjelmalähde Ääni Kuva Source 1 HDMI 1 IN/Audio 1 IN HDMI 1 IN Source 2 Optical 1 IN/Audio 2 IN Component Video 2 IN Source 3 Optical 2 IN/ Audio 3 IN S Video 3 IN ipod Audio 4 IN S-Video 4 IN Source 5 Coaxial 1 IN/Audio 5 IN Video 4 IN Multi 7.1 Input Component Video 3 IN Front Optical Front Input/ Audio Front S-Video Front IN Input MP MP Audio MP input Tuner Valitse aina korkein mahdollinen erottelu kuvalle käyttämäsi näyttölaitteen mukaan. Useimmiten parhaan kuvanlaadun antaa HDMI mutta joillakin laitteilla komponenttivideo-, S-Video- tai komposiittivideokytkentä. Katso lisätiedot tehdasasetusten muuttamisesta jäljempänä tässä käyttöohjeessa. TÄRKEÄÄ T747:n käyttöönotto T747:ssä on korkealuokkainen skaalain, joka kykenee muuntamaan tavanomaisen kuvatarkkuuden teräväpiirtotarkkuudeksi (HD). HDMI-lähtöliitännän kautta saadaan teräväpiirtokuva 1080p ja komponenttivideolähtöliitännän kautta 1080i. Mikäli käytössäsi on HD-yhteensopiva näyttölaite, käytä joko HDMI-liitäntää tai komponenttivideoliitäntää. Älä käytä molempia samanaikaisesti. Varmistu näyttölaitteen HDyhteensopivuudesta ennen liitäntöjen tekemistä. Voit katsella tavanomaista kuvatarkkuutta myös HDnäyttölaitteella. Laitteen asetusten tekemiseksi se on kytkettävä näyttölaitteeseen. Kuvaruutunäyttö saadaan näkyviin HDMI Monitor OUT, Component Video Monitor OUT ja S-Video Monitor OUT -lähtöliitännän kautta. Taajuusmuokkain Taajuusmuokkain säätää automaattisesti Auto Calibration -kalibroinnin aikana kunkin kaiuttimen basso- ja diskanttitoiston. Ellet ole tyytyväinen lopputulokseen, voit ottaa tehdyt säädöt pois käytöstä: 1. Odota että automaattinen kalibrointi on valmis. 2. Tarkista, että AVR 3 -kaukosäätimestä on valittu AMP. 3. Pidä painettuna kaukosäätimen painiketta TEST kunnes näytössä lukee Adjusting EQ ja sen alla OFF. 4. Jos haluat palauttaa säädöt käyttöön, pidä painettuna kaukosäätimen painiketta TEST kunnes näytössä lukee Adjusting EQ ja sen alla ON LISÄHUONEOHJAUS Viritinvahvistimessasi on lisähuonemahdollisuus, mikä tarkoittaa sitä, että laitteeseen voidaan kytkeä toiseen huoneeseen sijoitetut kaiuttimet. Ohjausta varten on oma kauko-ohjain, jolla voi hallita tärkeimpiä toimintoja. 5

6 ETULEVY 1 VIRTAPAINIKE. Kytkee laitteen päälle/valmiustilaan. 2 MERKKIVALO on oranssi laitteen ollessa valmiustilassa ja sininen kun virta on päällä. Valo vilkkuu kun laite vastaanottaa kauko-ohjaimen komentoja. Mikäli merkkivalo palaa punaisena, laitteessa tai kytkennöissä on vikaa. Tarkista silloin kytkennät ja tarvittaessa käynnistä laite uudelleen. Merkkivalo ei pala lainkaan kun virta on katkaistu takalevyn päävirtakytkimestä. 3 NUOLIPAINIKKEET. Siirtää kohdistinta valikoissa. Keskellä oleva painike valitsee kohdistimen osoittaman kohdan. 4 MENU Digitaalisen radiovastaanoton (DAB) yhteydessä käytettävä valikkopainike. 5 LISTENING MODE. Kuuntelutilan valinta. Vaihtoehtoja voi olla useita ohjelmalähteestä riippuen. Lisätiedot jäljempänä tässä ohjeessa. 6 NÄYTTÖ. Antaa tietoja laitteen toiminnasta. 7 INFRAPUNAVASTAANOTIN. Osoita kaukosäädin tätä kohti. Voimakas auringonvalo heikentää säätimen toimintaa. Toimintaetäisyys on normaalisti noin 7 m ja suurin sivuttainen poikkeama SOURCE. Ohjelmalähteenvalintapainikkeet. Näillä painikkeilla valitaan mitä ohjelmalähdettä kuunnellaan tai katsellaan. SOURCE SETUP -valikossa voit päättää, mitkä ohjelmalähteet haluat olevan valittavissa. 9 ÄÄNENVOIMAKKUUSSÄÄDIN. Äänenvoimakkuutta voi säätää asteikolla db. Oletusasetus on -10 db. 10 KUULOKELIITÄNTÄ. Kun kytket tähän liitäntään kuulokkeet, kaiuttimien ääni mykistyy automaattisesti. Painelemalla painiketta LISTENING MODE (tai kaukosäätimen painiketta SURR) voit valita toiminnon Dolby H/P (Dolby Headphone) päälle tai pois (Dolby H/P Off). Dolby Headphone jäljittelee monikanavaista äänentoistoa käyttäessäsi mitä tahansa kuulokkeita. Sen ansiosta voit nauttia monikanavaäänen omaisesta toistosta häiritsemättä muita. Muista vastaavista toiminnoista poiketen Dolby Headphone ei aiheuta kuunteluväsymystä. 6

7 11 TULOLIITÄNNÄT. Näihin tuloliitäntöihin voit kätevästi kytkeä esimerkiksi videokameran tai kannettavan musiikkisoittimen. Kytke stereoääntä lähettävä laite käyttämällä molempia rcaäänituloliitäntöjä. Jos laitteesi toistaa vain monoääntä, kytke se käyttämällä vain R (MONO) äänituloliitäntää. ETULEVY 12 MP/MIC-TULOLIITÄNTÄ. Kytke tähän kannettava musiikkisoitin ja kalibrointia tehdessäsi laitteen mukana toimitettu mikrofoni. Lue lisää kalibroinnista jäljempänä tässä käyttöohjeessa. TAKALEVY VAROITUS! Tee kaikki kytkennät ennen kuin yhdistät laitteen verkkoon. 1 DIGITAALISET TULO- JA LÄHTÖLIITÄNNÄT (COAXIAL 1-2, OPTICAL 1-2). Voit yhdistää cdsoittimen, dvd-soittimen tai hdtv-virittimen äänen viritinvahvistimeen S/PDIF-muodossa myös joko optista tai koaksiaalista digitaalikaapelia käyttäen. Lähtöliitäntöihin voit kytkeä digitaalisen tallentimen, esimerkiksi dvd-tallentimen tai tietokoneen. 2 MONITOR OUT. Tätä liitäntää (S-video- tai komposiittivideoliitäntä) käyttäen saat näyttölaitteelle viritinvahvistimen kuvaruutunäytön. 3 AUDIO 1 IN/OUT, VIDEO 1 IN/OUT. AUDIO 1 IN/VIDEO 1 IN -liitäntöihin voit liittää analogisesti esimerkiksi dvd-tallentimen tai erillisen kuva-/ääniprosessorin. Yhdistä AUDIO 1 OUT/VIDEO 1 OUT - liitännät vastaaviin dvd-tallentimen tai prosessorin liitäntöihin. AUDIO 1 OUT/VIDEO 1 OUT -lähtöliitännät eivät toimi silloin kun ohjelmalähteeksi on valittu Source 1. Näin estetään äänen kierto, joka muuten saattaisi vahingoittaa kaiuttimia. 7

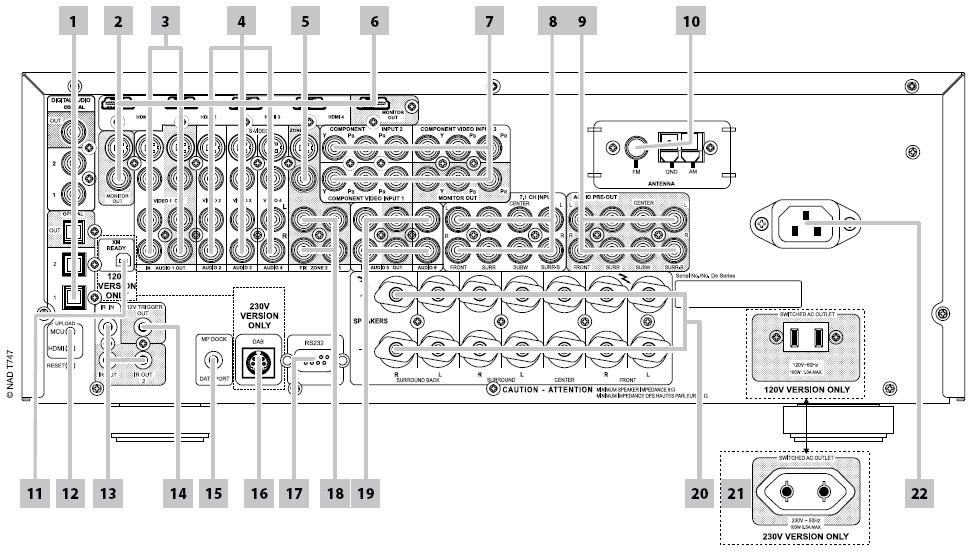

8 TAKALEVY 4 AUDIO 2 IN/VIDEO 2 IN, AUDIO 3 IN/VIDEO 3 IN, AUDIO 4 IN/VIDEO 4 IN. Nämä ovat T747:n tuloliitäntöjä analogiselle kuvalle ja äänelle. 5 ZONE 2. Lähtöliitäntä valitun ohjelmalähteen kuvan siirtämiseksi toiseen huoneeseen. Suosittelemme korkealuokkaisen, häiriösuojatun kaapelin käyttämistä etenkin pitkissä vedoissa. 6 HDMI (HDMI 1-4, HDMI MONITOR OUT). Kytke HDMI-tuloliitäntöihin esimerkiksi Blu-ray- tai dvdsoitin, pelikonsoli tai digisovitin. Kytke HDMI-out-lähtöliitäntään näyttölaitteeseen (teräväpiirtotelevisio tai -projektori). VAROITUS: Varmistu ennen HDMI-kaapelin kytkemistä, että laitteita ei ole kytketty sähköverkkoon. Laitteet saattavat muuten vaurioitua. 7 KOMPONENTTIVIDEOLIITÄNNÄT. Näihin tuloliitäntöihin voit kytkeä esimerkiksi dvd-soittimen tai satelliittivirittimen. Lähtöliitäntöjen kautta voit siirtää myös teräväpiirtokuvaa ja yhdistää laitteen näyttölaitteeseesi KANAVAINEN TULOLIITÄNTÄ. Näihin liitäntöihin voit kytkeä analogisen monikanavaäänen esimerkiksi dvd-soittimesta tai Super Audio CD -soittimesta. Monet äänilähteet antavat 5.1- kanavaisen äänen, jolloin surround back -kaiutinliitännät jäävät usein käyttämättä. Huom! Äänensävynsäädöt ja muut äänenprosessointitoiminnot eivät vaikuta 7.1.-kanavaiseen tuloliitäntään. Voit siirtää äänen viritinvahvistimeesi myös digitaalisesti ja käyttää laitteen omaa d/a-muunninta. 9 LINJALÄHTÖLIITÄNNÄT. Tarvittaessa voit käyttää vahvistimesi kanssa erillisiä päätevahvistimia kytkemällä ne näihin lähtöliitäntöihin. Huomaa, että subwooferia varten laitteessa ei ole vahvistinta, vaan tarvitset omalla vahvistimella varustetun (aktiivisen) subwooferin. Huom.! Älä kytke kaiuttimeen kaiutinjohtoja samanaikaisesti sekä laitteen kaiutinliitännästä että erillisestä päätevahvistimesta. 10 ANTENNIT. Laitteen mukana toimitetaan AM-kehäantenni sekä lanka-antenni ULA-vastaanottoon. Viimeksi mainittu antaa yleensä parhaan kuuluvuuden kun se on asetettu pystyasentoon t-muotoon. Parhaan vastaanoton saamiseksi käytä kuitenkin talon keskusantennia. 11 XM-MODULI. Ei Suomeen tuotavissa malleissa. 12 UPLOAD (MCU, HDMI), RESET. Käytetään mahdollisia ohjelmistopäivityksiä varten. Kysyy lisää kauppiaaltasi. 13 IR IN/IR OUT 1, 2. IR IN: Tuloliitäntä muulla laitteella tapahtuvaa T747:n ohjaamista varten. IR OUT: Lähtöliitäntä T747:llä tapahtuvaa muiden laitteiden ohjausta varten, jolloin T747 toimii samalla infrapunakäskyjen välittäjänä. 14 HERÄTEVIRTA. TRIGGER IN -liitännän kautta voit kytkeä virran viritinvahvistimeesi muiden laitteiden välityksellä. TRIGGER OUT -liitännän kautta voit kytkeä virran tällä ominaisuudella varustettuihin muihin laitteisiin. Voit tehdä tätä ominaisuutta koskevat asetukset TRIGGER SETUP - valikossa. 15 MP DOCK. Kytke tähän lisävarusteena myytävä NAD IPD 1, IPD2 tai uudempi ipod-telakka 8

9 16 DAB. Tähän liitäntään voit kytkeä NAD DAB DB1 -modulin digitaalisten radiolähetysten vastaanottoa varten (ei käytössä Suomessa). TAKALEVY 17 RS-232. RS-232-sarjakaapelilla voit kytkeä tähän pc-tietokoneen ja ohjata laitetta NADin oman pcohjelmiston avulla. NAD on yhteensopiva myös AMX- ja Creston-järjestelmien kanssa. Kysy lisää kauppiaaltasi. 18 ZONE OUT - FIX, VAR. Liitäntä erillisen vahvistimen, esivahvistimen tai viritinvahvistimen varten. FIX: ZONE 2 -huoneen äänenvoimakkuussäätö toimii vain liitäntään kytketystä erillisestä esivahvistimesta tai viritinvahvistimesta. VAR: Äänenvoimakkuutta voi säätää ZONE 2 -kuvaruutuvalikosta. Lisätietoja on jäljempänä tässä käyttöohjeessa. 19 AUDIO 5 IN/OUT, AUDIO 6. Analoginen liitäntä esimerkiksi cd-soitinta tai mp3-soitinta varten. Kytke OUT-liitäntä äänitallentimen vastaaviin tuloliitäntöihin. 20 KAIUTINLIITÄNNÄT. Tarkista, että kytket kaiuttimien plus-johdot plus-napoihin ja miinukset miinuksiin. Käytä hyvälaatuista kaiutinkaapelia. Älä kuori kaapelin eristettä liikaa, jotta et aiheuta oikosulkua. Muista tehdä kaiuttimia koskevat asetukset laitteen valikoissa. Saat parhaan äänenlaadun kun käyttämiesi kaiuttimien impedanssi on vähintään 8 ohmia. 21 SÄHKÖLIITÄNTÄ. Tähän voit kytkeä jonkin musiikkilaitteistoosi kuuluvan laitteen, jonka ottoteho on enintään 100 W. Laite kytkeytyy tällöin päälle samalla kun kytket virran viritinvahvistimeen. 22 VIRTAJOHTO. Tee kaikki kytkennät valmiiksi ennen kuin liität laitteen verkkoon. 9

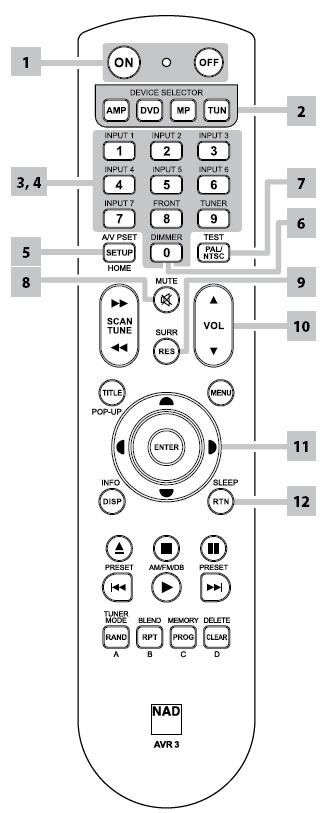

10 KAUKOSÄÄDIN AVR 3 -säädin ohjaa viritinvahvistimesi samoin kuin muiden NADviritinvahvistimien, vahvistimien ja esivahvistimien tärkeimpiä toimintoja. Voit ohjata sillä myös NAD cd-soitinta ja viritintä. Eräät painikkeet on varattu tiettyjä muita NAD-malleja varten. Säädin toimii noin 7 metrin etäisyydeltä. Suosittelemme pisimmän käyttöajan saavuttamiseksi alkaliparistoja. Tarkista niitä vaihtaessasi, että napaisuus tulee oikein. Kun käytät säädintä, T747:n virtapainikkeen yhteydessä oleva merkkivalo vilkkuu merkkinä siitä, että ohjauskäskyt menevät perille. Valo saattaa vilkkua myös muita kaukosäätimiä käytettäessä. 1 VIRTAPAINIKKEET: Ohjaimessa on erillinen painike virran kytkemistä ja sammuttamista varten. 2 OHJATTAVAN LAITTEEN VALINTAPAINIKKEET: Näillä valitaan mitä laitetta ohjaimella ohjataan. Ohjaimen painikkeiden toiminta määräytyy ohjattavan laitteen mukaan. 3, 4 OHJELMALÄHTEEN VALINTAPAINIKKEET, NUMEROPAINIKKEET: Kun painat ensin painiketta AMP, numeropainikkeet toimivat ohjelmalähteen valintapainikkeina. Muuten numeropainikkeita käytetään halutun kappaleen tai muistipaikan valitsemiseen. INPUT 7 vastaa ohjelmalähdettä MULTI. 5 A/V PSET: Kun painat ensin tätä painiketta, voit numeropainikkeilla valita haluamasi muistipaikan. 6 DIMMER: Näytön himmennys. Tällä painikkeella voit vaihtaa eri NADlaitteiden näytön kirkkautta. 7 TEST: Aloittaa kaiutintestin kun olet Speaker Setup -valikossa. 8 MUTE: Äänen mykistys. Uusi painallus palauttaa äänen. 9 SURR: Painelemalla tätä painiketta voit vaihtaa surround-tilasta toiseen. 10 VOL / : Äänenvoimakkuussäätö. 11 NUOLIPAINIKKEET: Siirtävät kohdistinta valikoissa. 12 SLEEP: Uniajastin, joka kytkee laitteen valmiustilaan ohjelmoidun ajan kuluttua. Kun painelet painiketta toistuvasti 3 sekunnin kuluessa, jokainen painallus lisää aikaa 15 minuutilla. Valitsemasi ajan kuluttua laite kytkeytyy valmiustilaan. Pisin aika on 90 minuuttia, lyhin 15. Voit peruuttaa toiminnon painelemalla painiketta kunnes näytössä lukee OFF. Myös valmiustilaan kytkeminen peruuttaa toiminnon. 10

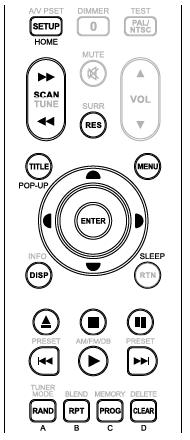

11 NAD cd-, blu-ray- ja dvd-soittimen ohjaus KAUKOSÄÄDIN Kun haluat ohjata NAD-levysoitinta, paina ensin painiketta DVD. Tarkista yhteensopivuus soittimen omasta käyttöohjeesta. HOME: Tuo näkyviin/sulkee HOME-valikon. TITLE/POP-UP: Tuo näkyviin DVD-levyn kohtausvalikon tai BD-levyn valikon (mikäli saatavilla). MENU: Tuo näkyviin DVD-levyn valikon (mikäli saatavilla). SCAN ( / ): Kuvallinen/äänellinen siirto eteen/taakse. : Avaa levykelkan. : Lopettaa toiston. : Keskeyttää toiston. : Seuraava kappale/kohtaus. : Parhaillaan toistettavan tai aikaisemman kappaleen/kohtauksen alku : Toiston aloitus. ENTER: Valitsee kyseisen kappaleen/kansion/wma/mp3-tiedoston. DISP: Vaihtaa näytössä toistotietoja tai aikanäyttöä. RAND: Toistaa kappaleet/kohtaukset satunnaisessa järjestyksessä. RPT: Kappaleen tai koko levyn uudelleentoisto. PROG: Ohjelmointi. CLEAR: Poistaa ohjelmoidun kappaleen tai tiedoston. RES: HDMI- ja komponenttivideolähdön tarkkuus. SETUP: Avaa/sulkee asetusvalikon. A,B,C,D: Käytetään valintojen tekemiseen BD-levyn valikoissa NAD-radiovirittimen ohjaus Kun haluat ohjata NAD-viritintä, paina ensin painiketta TUN. Tarkista yhteensopivuus virittimen omasta käyttöohjeesta. TUNE ( / ) tai ( / ): Asemahaku AM- ja FM-alueella (ULA). PRESET ( / tai ( / ): Muistiin tallennettujen asemien selaus. AM/FM/DB: Valitsee aaltoalueen. TUNER MODE: Kytkee FM Mute -toiminnon päälle/pois. BLEND: Blend-toiminto päälle/pois. MEMORY: Tallentaa aseman muistiin. DELETE: Yli 2 sekunnin mittainen painallus poistaa aseman muistista. ( / ): Käytössä erillisen DAB-virittimen kanssa. ENTER: Valitsee selataanko taajuuksia vai jo muistiin tallennettuja asemia. NUOLIPAINIKKEET: Käytetään valikoissa liikkumiseen. INFO: Painelemalla tätä painiketta voit selata radioaseman lähettämiä RDStietoja. 11

12 KAUKOSÄÄDIN NAD-laitteiden ohjauskoodit AVR3-ohjaimessa on koodit eri NAD-laitteiden ohjaamista varten. Ellei käytössäsi olevat NAD-laitteet tottele ohjainta, voit vaihtaa olemassa olevan koodin seuraavasti: Esimerkki NAD T517 DVD-soittimen ohjauskoodin ohjelmoiminen. 1. Pidä painettuna kaukosäätimen painiketta DVD. 2. Painalla samanaikaisesti numeropainiketta 2 kaksi kertaa peräkkäin. 3. Pidä edelleen painettuna painiketta DVD ja paina samanaikaisesti painiketta ENTER. Tämän jälkeen DVD-painikkeen merkkivalo välähtää merkkinä siitä, että koodi on vaihdettu. 4. Vapauta painikkeet. Kaukosäätimen palauttaminen tehdasasetuksiin 1. Pidä painettuna samanaikaisesti painikkeita ONB ja DELETE noin 10 sekunnin ajan kunnes AMP-painikkeen merkkivalo palaa. 2. Vapauta painikkeet kahden sekunnin kuluessa. DVD-painikkeen merkkivalo välähtää kahdesti. Koodi NAD-laite 11 Zone 2 20 C515BEE, C545BEE, C565BEE 21 T 535, T 585, M55; DVD-ohjaus: L 54, VISO TWO, VISO FIVE 22 T 513, T 514, T 515, T T IPD 2 40 Virittimen ohjaus: C 725BEE, T 175, T737, T 755, T 765, T 775, T C 422, C C 445 Huomaa, että ohjain ei välttämättä pysty ohjaamaan kaikkia laitteen toimintoja. ZR 5 -kaukosäädin ZR 5 on näppäränkokoinen kaukosäädin, joka on tarkoitettu ohjaamaan lisähuoneen toimintoja. ON/OFF: Virtapainike. SOURCE ( / ): Ohjelmalähteen valinta. MUTE: Mykistys. VOLUME ( / ): Äänenvoimakkuussäätö. Tämä toiminto on käytössä vain jos ZONE 2 VOLUME -asetus on VARIABLE. PRESET ( / ): Asemamuistipaikkojen selaus Yhteensopivan CD-soittimen ohjaus: : Seuraava kappale. : Parhaillaan toistettavan tai aikaisemman kappaleen alku : Toiston aloitus. 12

13 KUVARUUTUNÄYTTÖ JA ASETUSTEN TEKEMINEN Viritinvahvistimessasi on kuvaruutunäyttö, joka näkyy näyttölaitteellasi. Näyttöä tarvitaan laitteen asetusten tekemiseen, joten kytke viritinvahvistimesi heti näyttölaitteeseesi. Saat päävalikon (MAIN MENU) esiin painamalla kauko-ohjaimen painiketta. Ellei valikko tule näkyviin, tarkista MONITOR OUT -kytkennät. LIIKKUMINEN VALIKOISSA 1. Siirrä kohdistinta valikossa ylös- tai alaspäin nuolipainikkeilla ja. Valitse kohta painamalla ja siirry mahdollisiin alavalikoihin painelemalla toistuvasti. 2. Kun haluat muuttaa asetusta, painele, kunnes valikon oikeaan reunaan tulee näkyviin. Selaa vaihtoehtoja ja valitse niistä haluamasi painikkeilla ja. 3. Asetukset tallentuvat muistiin kun painat ENTER. 4. Palaa edelliseen valikkoon painamalla. Päävalikko Päävalikossa voit tehdä kuuntelutilaa, tilaprosessoria ja äänensävynsäätöjä koskevat asetukset. LISTENING MODE, KUUNTELUTILA T747:ssä on valmiina 11 erilaista kuuntelutilaa. Kun käytössä on kaksikanavainen (stereo) ohjelmalähde, valittavina ovat seuraavat tilat: STEREO Ääni toistuu vasemman ja oikean pääkaiuttimen sekä subwooferin kautta. Käytä tätä kun haluat kuunnella esimerkiksi radiota (myös monolähetystä) tai CD-levyä ilman monikanavatehosteita. Tällöin ääni toistuu alkuperäisenä, ilman muokkausta. Monikanavaiset tallenteet (esimerkiksi Dolby Digital ja DTS) toistuvat tällöin Stereo Downmix -muodossa eli ääni toistuu vain pääkaiuttimien kautta. 13

14 ASETUSTEN TEKEMINEN DOLBY VIRTUAL SPEAKER (DVS) Dolby Virtual Speaker -tehosteen ansiosta voit nauttia 5.1-äänen kaltaisesta toistosta vain kahta kaiutinta käyttäen. Järjestelmään on mallinnettu kaksi erilaista, todellisiin mittauksiin perustuvaa tilaa. DVS Reference on pieni, hyvin vaimennettu huone, joka toimii niin elokuvien katselussa kuin musiikin kuuntelussa. DVS WIDE on iso, konserttisalimaisempi tai elokuvateatterimaisempi huone. Dolby Pro Logic IIx Muuntaa stereo- ja 5.1-kanavaisen signaalin 6.1- ja 7.1-kanavaiseen muotoon. Käytettävästä äänilähteestä riippuen voit valita Movie- tai Music-tilan. Toimii kuten Pro Logic II silloin kun Surround Back -kaiuttimia ei ole käytössä. PLII MOVIE on tarkoitettu elokuvaäänelle PLII MUSIC on tarkoitettu musiikin kuunteluun CENTER WIDTH (0-7): voit säätää keskikanavan leveyttä siten, että keskikanavan ääntä aletaan portaittain siirtää myös pääkaiuttimiin. Asetus 7 vastaa käytännössä sitä, että kaikki keskikanavan ääni toistuu vain pääkaiuttimen kautta. DIMENSION ( ): voit säätää etu- ja takakanavien välistä äänen painopistettä kanavien suhteellisesta äänenvoimakkuudesta riippumatta. PANORAMA (ON/OFF): Lisää tilavaikutelmaa toistamalla stereoääntä takakaiuttimien kautta. Neo:6 Tällä saadaan tavanomaisesta 2-kanavasignaalista 6.1-kanavainen surround-ääni. Verisoita on kaksi: NEO:6 Cinema elokuvaäänelle ja NEO:6 Music musiikille. EARS Kaksikanavaiset stereo- tai surround-äänitteet toistuvat tämän NADin edistyksellisen surround-prosessointitekniikan ansiosta 5.1-kanavaisesti. Se ei lisää ääneen mitään ylimääräistä vaan poimii esimerkiksi stereoäänestä sen alkuperäisen tilantunnun ja on siksi aidomman kuuloinen. ENHANCED STEREO Ääni toistuu kaikkien järjestelmään kuuluvien kaiuttimien kautta. Tämä soveltuu esimerkiksi taustamusiikin soittamiseen vaikkapa juhlissa. Halutut kaiuttimet voidaan tarvittaessa kytkeä pois käytöstä laitteen asetuksissa. 7.1 CHANNEL STEREO Kaksikanavaisilla stereo- tai surround-tallenteista saadaan muodostettua peräti seitsemän kanavaa subwooferin lisäksi. Back Surround -kaiuttimien taso on 3 db alhaisempi kuin muiden kanavien. ANALOG BYPASS Analoginen signaali pidetään analogisessa muodossa eikä sitä muunneta digitaaliseksi. Näin ollen DSP-prosessori ei ole käytössä mutta äänensävynsäädöt toimivat. Bass management -bassosäädöt eivätkä Speaker setup -kaiutinasetukset ole käytössä. 14

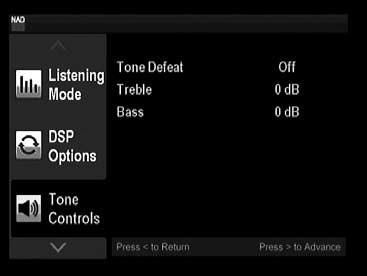

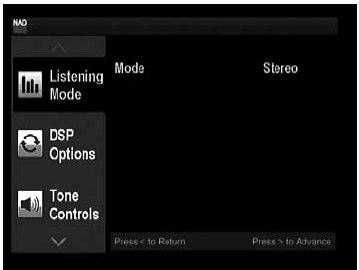

15 ASETUSTEN TEKEMINEN KUUNTELUTILOJEN SÄÄDÖT Voit muokata kuuntelutiloja vastaamaan paremmin omia mieltymyksiäsi. Tee asetukset Listening Mode -valikossa nuolipainikkeita käyttäen. Voit tarvittaessa tallentaa asetukset muistipaikkoihin. DSP-OPTIONS, TILAPROSESSORIASETUKSET Lips Sync -toiminnolla voit synkronoida kuvan ja äänen. Asteikko on ms. TONE CONTROLS, ÄÄNENSÄVYNSÄÄDÖT Voit kytkeä äänensävynsäädöt pois käytöstä valitsemalla Tone Defeat -asetukseksi On. Jos valitset Off, voit säätää bassoa ja diskanttia. Basso ja diskanttisäädöt vaikuttavat vain äänialueen ylä- ja alapäähän, jolloin tärkeät keskitaajuudet säilyvät muokkaamattomina ja siten värittymättöminä. Säädöt tehdään painikkeilla ja asteikolla ± 10 db. ZONE 2 CONTROLS, LISÄHUONEEN ASETUKSET Zone 2 -ominaisuuden ansiosta voit kuunnella kahta ohjelmalähdettä samanaikaisesti eri huoneissa. Power: On-asennossa kahden ohjelmalähteen samanaikainen käyttö on mahdollista, Off-asennossa toiminto ei ole käytössä. Source: Lisähuoneen ohjelmalähteeksi voidaan valita mikä tahansa tuloliitäntä riippumatta varsinaisesta ohjelmalähteestä. Voit kytkeä T 747:n ZONE 2 OUT -lähtöliitäntään erillisen vahvistimen tai viritinvahvistimen ja sijoittaa sen toiseen huoneeseen. Näin voit nauttia sielläkin T 747:n kuvasta ja äänestä. Volume: Äänenvoimakkuusasetukseksi voidaan valita Fixed tai Variable. Fixed: Voit valita kiinteän äänenvoimakkuuden, jonka jälkeen lisähuoneen äänenvoimakkuus säädetään T 747:n ZONE 2 OUT -lähtöliitäntään kytketystä erillisestä vahvistimesta tai viritinvahvistimesta. 15

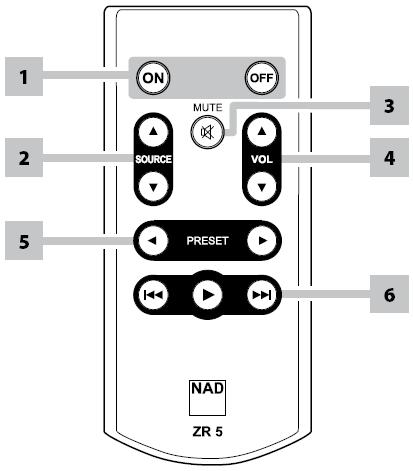

16 ASETUSTEN TEKEMINEN Variable: Lisähuoneen äänenvoimakkuus säädetään ZR 5 -kaukosäätimellä, minkä puitteissa sitä voi säätää lisäksi T 747:n ZONE 2 OUT -lähtöliitäntään kytketystä erillisestä vahvistimesta tai viritinvahvistimesta. Sulje kuvaruutuvalikko, jotta voit säätää äänenvoimakkuutta ZR 5 - kaukosäätimellä. Huomaa: Kun Zone 2 -toiminto on käytössä, näytössä näkyy Z2 _, mikä viittaa käytössä olevaan lisähuoneen ohjelmalähteeseen. Vaikka sammutat T 747:n virran, näkymä jää näyttöön mikäli Zone 2 -toiminto on edelleen käytössä. Sammuta lisähuoneen virta ZR 5 -kaukosäätimen OFF-painikkeella. SETUP-ASETUSVALIKKO Setup-valikossa voit tehdä laitetta koskevia asetuksia, jotta se sopii laitekokonaisuuteesi. A/V Presets: Voit tallentaa muistiin kuva- ja ääniasetuksia, jotka saat myöhemmin käyttöön helposti yhdellä painikkeen painalluksella. Jokainen muistipaikka sisältää tiedot kuuntelutilasta, tilaprosessorin asetuksista, äänensävynsäädöistä, kaiutinasetuksista ja näytön asetuksista. Voit tehdä esimerkiksi eri asetukset klassiselle musiikille ja pop-musiikille ja tallentaa ne muistiin. Tai voit tehdä elokuva-asetukset valmiiksi niin päiväkuin yökatseluun. Muistipaikkoja on 5. Saat muistiin tallennetut asetukset käyttöön painamalla AVR 3 - kaukosäätimen painiketta A/V PSET ja haluamasi muistipaikan numeroa. Kun haluat tallentaa tekemäsi asetukset muistiin, hakeudu valikon kohtaan A/V Presets ja avaa sen alavalikko. Valitse kohta Save Current Setup to Preset ja paina. Jos haluat palauttaa tehdasasetukset, valitse kohta Load Defaults to Preset ja paina. Voit antaa muistipaikalle nimen. Hakeudu A/V Presets -valikossa alavalikon kohtaan Name ja paina. Valitse haluamasi merkki painikkeilla ja ja siirrä kohdistinta painikkeilla ja. Esimerkki asetusten tallentamisesta muistiin 1. Tee haluamasi asetukset Kuuntelutila: Stereo 16

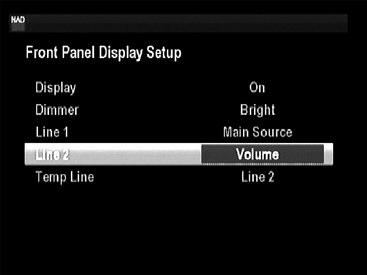

17 ASETUSTEN TEKEMINEN Tilaprosessorin viiveasetus: 5 ms. Äänensävynsäädöt: Käytössä Näytön näyttämä: Rivillä 2 kuuntelutila Tee kaiutinasetukset hakeutumalla Speaker Setup -valikkoon ja sieltä alavalikkoon Speaker Configuration. Jos otat subwooferin käytöstä valitsemalla Subwoofer-asetukseksi Off, etukaiutinasetukseksi (Front) tulee Large. 17

18 ASETUSTEN TEKEMINEN 2. Valitse Setup-valikosta kohta A/V Presets ja paina. 3. Valitse mitkä asetukset muistipaikkaan sisällytetään merkitsemällä ne Yes käyttäen nuolipainikkeita ja. Siirrä kohdistin kohtaan Save Current Setup to Preset ja paina, jolloin tehdyt asetukset tallentuvat muistipaikkaan 1 (Preset 1). Voit palauttaa muistipaikkaan 1 tallentamasi asetukset käyttöön painamalla AVR 3 -kaukosäätimen painiketta A/V PSET ja Toista kohta 1. ja tee seuraavat asetukset Kuuntelutila: PLIIx Music Tilaprosessorin viiveasetus: 0 ms. 18

19 ASETUSTEN TEKEMINEN Äänensävynsäädöt: Pois käytöstä Näytön näyttämä: Rivillä 2 näytetään äänenvoimakkuus 5. Valitse Setup-valikosta kohta A/V Presets ja paina. 6. Valitse mitkä asetukset muistipaikkaan sisällytetään merkitsemällä ne Yes käyttäen nuolipainikkeita ja. Siirrä kohdistin kohtaan Save Current Setup to Preset ja paina, jolloin tehdyt asetukset tallentuvat muistipaikkaan 2 (Preset 2). Voit palauttaa muistipaikkaan 2 tallentamasi asetukset käyttöön painamalla AVR 3 -kaukosäätimen painiketta A/V PSET ja 2. Huomaa, että tässä esimerkissä kaiutinasetuksia ei tallenneta. Siksi käytössä viimeksi olleet asetukset pysyvät voimassa. 19

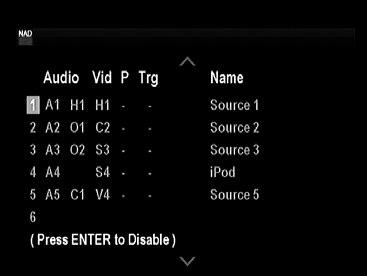

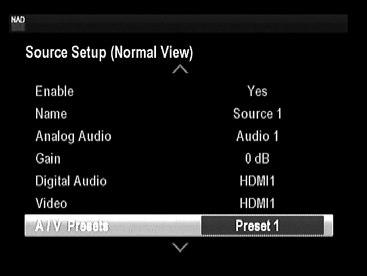

20 ASETUSTEN TEKEMINEN 7. Käytössäsi on 5 muistipaikkaa. Voit ohjelmoida niin, että tiettyyn muistipaikkaan tallentamasi asetukset ovat käytössä tietyillä ohjelmalähteillä (tuloliitännöillä). Oheisessa esimerkissä muistipaikkaan 1 (Preset 1) tallennetut asetukset ovat käytössä ohjelmalähteellä Source 1. Voit kuitenkin milloin tahansa muuttaa asetuksia kuuntelun aikana. SOURCE SETUP -ASETUSVALIKKO Tässä valikossa voit tehdä ohjelmalähteitä koskevia asetuksia. Pääset alavalikkoon kun painat. Muuta asetusta nuolipainikkeilla /. Source: Ohjelmalähteen nimi (1-10). Kun olet tällä rivillä, valitse haluamasi ohjelmalähde nuolipainikkeilla /. Huomaa: Tuloliitäntä 4 on suunniteltu ipodia varten. Jos haluat käyttää sitä muulle ohjelmalähteelle, valitse ipod Setup -valikon alavalikosta Source Setup kohta Enabled ja muuta siihen asetukseksi No. Enable: Ohjelmalähde on valittavissa kuunneltavaksi /katseltavaksi kun asetus on Yes. Ellet käytä kyseistä tuloliitäntää, valitse asetukseksi No. Name: Voit nimetä tuloliitännän siihen kytkemäsi laitteen mukaan, esimerkiksi DVD. Pääset alavalikkoon kun painat. Valitse merkit nuolipainikkeilla /. Nimi voi olla enintään 8 merkin mittainen ja se näkyy sekä kuvaruutuvalikossa että laitteen omassa näytössä. Analog Audio: T 747:ssä on yhdeksän analogista äänen tuloliitäntää, joihin kuuluu myös 7.1- kanavainen tuloliitäntä (Audio 1, Audio 2, Audio 3, Audio 4, Audio 5, Audio 6, 7.1 Input, Audio Front ja Audio MP). Voit valita minkä tahansa analogisen tuloliitännän käytettäväksi ohjelmalähteesi kanssa. Jos valitset Off, analoginen tuloliitäntä ei ole käytössä. Huomaa: Jos ohjelmalähteestäsi on tarjolla digitaalinen signaali, T 747 valitsee sen automaattisesti. Jos kuitenkin haluat käyttää analogista tulosignaalia, muuta Source-valikosta Digital Audio -asetukseksi Off. 20

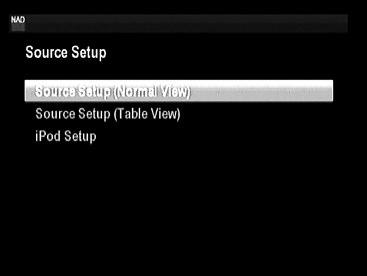

21 Gain: Voit säätää kunkin tuloliitännän herkkyyden asteikolla db. ASETUSTEN TEKEMINEN Digital Audio: T 747:ssä on käytetty erittäin korkealuokkaista digitaalitekniikkaa. Suosittelemme siksi sen hyödyntämistä ja digitaalisten liitäntöjen käyttämistä. Digitaalisia tuloliitäntöjä on 10: HDMI 1, HDMI 2, HDMI 3, HDMI 4 Optiset Optical 1, Optical 2 ja etulevyn Optical Front -tuloliitäntä Koaksiaaliset Coaxial 1 ja Coaxial 2 Huomaa: Jos ohjelmalähteestäsi on tarjolla digitaalinen signaali, T 747 valitsee sen automaattisesti. Jos kuitenkin haluat käyttää analogista tulosignaalia, muuta Source-valikosta Digital Audio -asetukseksi Off. Video: Voit valita minkä tahansa kuvaliitännän käytettäväksi ohjelmalähteesi kanssa. Jos valitset Off, kuvaliitäntä ei ole käytössä. Kuvaliitäntöjä ovat HDMI 1, HDMI 2, HDMI 3, HDMI 4 Komponenttivideoliitännät Component 1, Component 2 ja Component 3 S-videoliitännät S-Video 1, S-Video 2, S-Video 3, S-Video 4 ja etulevyn S-Video Front -tuloliitäntä Komposiittivideoliitännät Composite 1, Composite 2, Composite 3, Composite 4 ja etulevyn Composite Front -tuloliitäntä A/V Preset: Voit käyttää tuloliitännän kanssa halutessasi muistiin tallentamiasi asetuksia. Ellet halua käyttää muistipaikkoja, valitse None. Trigger Out: Tämän liitännän kautta voit kytkeä virran tällä ominaisuudella varustettuihin muihin laitteisiin. Voit tehdä tätä ominaisuutta koskevat asetukset TRIGGER SETUP -valikossa. Valitse None ellet käytä liitäntää. SOURCE SETUP -ASETUSVALIKKO TAULUKKONA Saat kokonaiskuvan tekemistäsi asetuksista Table View -toiminnolla. Voit liikkua taulukossa nuolipainikkeilla ja tarvittaessa tehdä muutoksia asetuksiin. Hyväksy tekemäsi muutokset painamalla ENTER. ENTER-painikkeella otetaan lisäksi ohjelmalähde käyttöön/pois käytöstä. 21

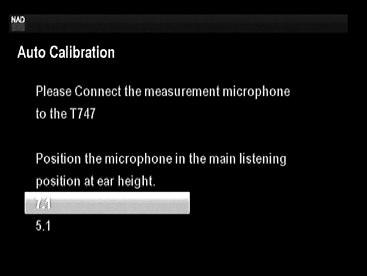

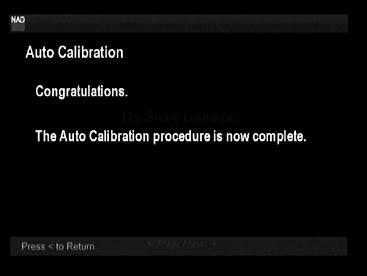

22 ASETUSTEN TEKEMINEN ipod SETUP -ASETUSVALIKKO Enabled: Yes merkitsee, että tuloliitäntä 4 on varattu ipodin kytkemistä varten. Valitse No jos haluat käyttää kyseistä tuloliitäntää muuhun tarkoitukseen. Auto Connect: Valitse Yes jos kytket ipodin tuloliitäntään 4 käyttäen NAD ipod -telakkaa. Menu Timeout: Valitse aika, jonka kuluttua Now Playing - valikko sulkeutuu. Voit valita ajan 5 sekunnin portain väliltä 5-60 sek. Jos haluat valikon pysyvän näkyvissä, valitse Off. Audiobook Speed: Valitse toistonopeudeksi Normal, Fast tai Slow. Tämä toiminto on käytettävissä vain NAD ipod-telakan kanssa. SPEAKER SETUP -KAIUTINASETUSVALIKKO Kun olet tehnyt kaikki liitännät, on tärkeää, että teet huolella kaiuttimia koskevat asetukset, jotta toisto olisi paras mahdollinen. Huonosti tai ei lainkaan tehty kalibrointi saattaa pilata kuuntelunautinnon. T 747:n mukana on toimitettu mikrofoni, jonka avulla säädöt on helppo tehdä siten, että toisto juuri sinun kotonasi on paras mahdollinen. Varmistu, että ennen säädön tekemistä kaiuttimet ovat lopullisilla paikoillaan. Auto Calibration: Automaattisen kalibroinnin aluksi laite kehottaa sinua kytkemään mikrofonin etulevyn mikrofoniliitäntään ja sijoittamaan sen kuuntelupaikalle korvien korkeudelle. Valitse onko järjestelmäsi 7.1- vai 5.1-kanavainen. Kalibrointi voidaan tehdä automaattisesti vain näille kokoonpanoille. Muille se on tehtävä käsin. Kalibroinnin aikana kuulet testiäänen jokaisesta kaiuttimesta useaan kertaan. Niiden perusteella laite tekee tarvittavat äänen säädöt ja asetukset jokaiselle kaiuttimelle. Kun kalibrointi on valmis, näyttöön tulee tästä kertova ilmoitus. Huomaa: testiääni on kalibroinnin aikana paikoin voimakas. 22

23 ASETUSTEN TEKEMINEN Speaker Configuration: Bassotoiston optimoimiseksi laitteelle on ohjelmoitava käytössä olevien kaiuttimien bassotoisto-ominaisuudet. Tämä tapahtuu ilmoittamalla kaiuttimien koko. Vaihtoehdot ovat S (pieni) ja L (iso). Pienellä kaiuttimella tarkoitetaan kaiutinta, joka taajuusvaste ulottuu noin 150 Hz asti. Isolla puolestaan viitataan koko äänialueen kaiuttimeen, jonka bassotoisto ulottuu alas. Ellei laitteistoosi kuulu kyseistä kaiutinta, valitse asetukseksi Off. Huomaa, että jos käytössäsi ei ole subwooferia, pääkaiuttimien kooksi tulee automaattisesti L (iso) Kaiutinasetukset vaikuttavat kaikkiin ohjelmalähteisiin. Liiku valikossa nuolipainikkeiden avulla. Speaker Levels: On erittäin tärkeää, että kaiuttimien välinen kanavatasapaino on oikea. Nämä asetukset on syytä tehdä, vaikka kaikki järjestelmän kaiuttimet olisivat samanlaisia. Näin varmistetaan, että dialogi kuuluu oikealla äänenvoimakkuudella muihin kanaviin nähden ja että tehosteet eivät toistu liian voimakkaina muuhun äänikenttään nähden. Voit tehdä säädöt korvakuulolta mutta parhaan tuloksen saat käyttämällä desibelimittaria (myydään erikseen). Säädön helpottamiseksi voit käyttää testiääntä. Kun olet Speaker Levels -valikossa, paina AVR 3 - kaukosäätimen Test-painiketta. Siirrä ääni kaiuttimesta toiseen nuolipainikkeilla /. Jos haluat säätää kaiuttimen äänenvoimakkuutta, paina, ja sen jälkeen säädä voimakkuus 1 db portain nuolipainikkeilla /. Säätöasteikko on ±12 db. Poistu testiäänivalikosta painamalla. Huomaa: Aseta kaiuttimet lopullisille paikoilleen ennen kalibrointia. Jos teet säädön korvakuulolta, käytä referenssinä esimerkiksi keskikaiutinta ja säädä muut kanavat sen perusteella. Jos laitteistoosi kuuluu subwoofer, säädä sen jakotaajuus mahdollisimman korkealle. Akustiikasta johtuen eri kaiuttimien säädöt saattavat poiketa toisistaan vaikka kaiuttimet olisivatkin samanlaisia. Speaker Distance: Laitteelle on syytä kertoa eri kaiuttimien etäisyys kuuntelupaikastasi. Näin viipeet tulevat oikein ja tilantuntu on siten paras mahdollinen. Valitse kaiutin nuolipainikkeilla / ja mittaa sen etäisyys kuuntelupaikasta. Suurin etäisyys on 9 metriä. Etäisyys voidaan antaa jalkoina tai metreinä. 23

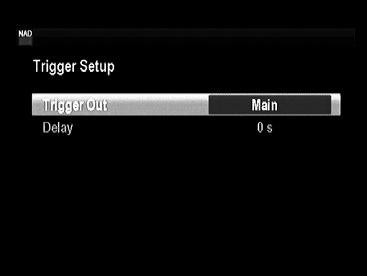

24 ASETUSTEN TEKEMINEN ÄÄNENVOIMAKKUUSSÄÄTÖ Voit säätää äänenvoimakkuutta kaukosäätimellä tai laitteen etulevyssä olevalla äänenvoimakkuussäätimellä. Yksi kaukosäätimen painallus nostaa/laskee voimakkuutta 1 db portain. Laite käynnistyy aina viimeksi käytössä olleella voimakkuudella mutta kuitenkin niin, että äänenvoimakkuus on enintään -10 db. MYKISTYS Voit mykistää äänen painamalla kauko-ohjaimen MUTE-painiketta. Ääni palautuu kun painat painiketta uudelleen tai lisäät äänenvoimakkuutta. AMPLIFIER SETUP, VAHVISTIMEN ASETUKSET Ellei kaiutinkokonaisuuteesi kuulu surround back -kaiuttimia, voit tarvittaessa käyttää niiden vahvistimia lisähuoneen kaiuttimille. Valitse silloin Back Amp -asetukseksi Zone 2. Huomaa: Jos Back Amp -asetukseksi on valittu Zone 2, et voi valita kalibrointivalikossa 7.1-kanavaista kalibrointia. TRIGGER SETUP, HERÄTEVIRTA Trigger Out Main: T 747:n käynnistäminen käynnistää myös muut herätevirtaliitäntään kytketyt laitteet. Zone 2: Herätevirtaliitäntä on aktiivinen Zone 2 -toiminnon ollessa käytössä. Source Setup: Herätevirtaliitäntä on aktiivinen kun tietty ohjelmalähde valitaan. Delay: Voit asettaa herätevirralle viiveajan väliltä 1-15 sek. LISTENING MODE SETUP -KUUNTELUASETUKSET T 747:ssä on useita eri kuuntelutiloja, jotka ovat lisäksi muokattavissa. Näin voit valita eri musiikkilajeille tai elokuville sopivia toistotapoja. 24

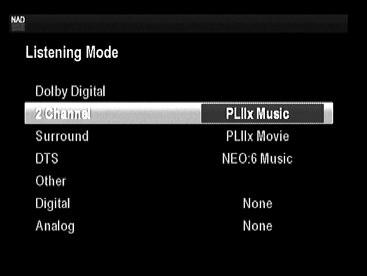

25 ASETUSTEN TEKEMINEN Listening Mode Laite tunnistaa automaattisesti äänen formaatin ja valitsee sen perusteella jonkin seuraavista: DOLBY DIGITAL Dolby Digital on monikanavainen ääniformaatti, jonka on kehittänyt Dolby Laboratories. Kyseessä on 5.1-kanavainen formaatti, jonka ääni on dynaamisempi ja tilantunnultaan parempi kuin edeltäjänsä Dolby Surroundin. 2 Channel: Mikäli havaittu signaali on 2-kanavainen Dolby Digital -signaali, voit asettaa sille jonkin seuraavista oletusmuodoista: PLIIx Movie, PLIIx Music, DVS Wide, DVS Reference tai None (tehoste ei käytössä). Surround: Mikäli havaittu signaali on Surround Dolby Digital -signaali, voit asettaa sille jonkin seuraavista oletusmuodoista: Dolby Digital EX, PLIIx Movie ja PLIIx Music, DVS Wide, DVS Reference, Stereo Downmix tai None (tehoste ei käytössä). None: Dolby Digital -signaali säilytetään siinä muodossa, joka on asetettu arvoksi kohtaan Digital. Katso lisätiedot jäljempänä kohdassa MUUTA. DOLBY DIGITAL Plus Dolby Digital Plus on tulevaisuuden ammattitason monikanavainen ääniformaatti, joka on kehitetty erityisesti teräväpiirto-ohjelmalähteitä varten. Dolby Digital Plus -ääni voi käsittää jopa 7.1 kanavaa ja se tukee useaa samanaikaista ohjelmaa. Suurin bittinopeus on 6 Mbps, HD DVD:llä 3 Mbps ja Blu-raylevyllä 1,7 Mbps. Dolby Digital -bittivirtaa voidaan hyödyntää jo olemassa olevilla Dolby Digital - laitteilla. Dolby Digital Plus sisältää lisäksi interaktiiviset miksaus- ja siirto-ominaisuudet ja se tukee HDMI-äänensiirtoa. Dolby True HD Dolby TrueHD on häviötöntä pakkausta käyttävä äänenkäsittelytapa ja formaatti. Siinä käytetään hyödyksi pakkaustekniikka, joka kutistaa PCM-ääniraitojen tilantarpeen noin puoleen. Dolby TrueHD:ssä on mahdollista käyttää kahdeksalla kanavalla 24 bitin ääntä 96 khz näytetaajuudella. Suurin bittinopeus on 18 Mbps. Dolby TrueHD tukee myös metadatan avulla normalisointia ja dynaamista äänenvoimakkuuden säätämistä sekä HDMI-äänensiirtoa. HD DVD ja Bluray-standardeissa äänikanavien määrä on rajattu kahdeksaan, mutta Dolby Digital Plus ja Dolby TrueHD voivat käsittää yli kahdeksan äänikanavaa. Huomaa, että T 747:ssä on tuki 7.1 kanavalle. DOLBY DIGITAL EX Kuin Dolby Digital 5.1 mutta lisäksi ns. takakeskikanava (taka-surround-kanava), jonka ansiosta takaäänikenttä on tarkempi. Tämä dekoodaus on käytettävissä tallenteilla, joissa on merkintä DOLBY/Digital-EX. Menetelmä tuo äänikuvaan lisää tarkkuutta ja enemmän dynamiikkaa. Jos alkuperäinen tallenne on tehty Dolby Digital EX -dekooderia käyttäen, T 747 tunnistaa sen automaattisesti. Voit toki aina valita sen myös käsin. DTS DIGITAL SURROUND Digital Theater System (DTS) on digitaalinen monikanavaääniformaatti, jonka bittinopeus on suurempi kuin Dolby Digitalissa. Vaikka sekä Dolby Digital että DTS ovat molemmat 5.1-kanavaisia, DTS antaa tavallisesti paremman äänenlaadun, koska siinä on vähemmän kompressiota eli suurempi dynamiikka. DTS-signaalin yhteydessä voidaan käyttää seuraavia tiloja: DTS+NEO:6 Music, Neo:6 Cinema, Neo:6 Music, Stereo Downmix tai ei mitään (None). None tarkoittaa, että signaali säilytetään siinä muodossa, joka on asetettu arvoksi kohtaan Digital. Katso lisätiedot jäljempänä kohdassa MUUTA. 25

26 ASETUSTEN TEKEMINEN MUUTA Kun äänisignaali on Dolby Digital 2 Channel, Dolby Digital Surround tai DTS ja olet valinnut toistotilaksi None, voit tehdä seuraavat asetukset: Digital: Digitaalisen signaalin toistotavat ovat 7 ch Stereo, Enhanced Stereo, EARS, Neo:6 Music, Neo:6 Cinema, PLIIx Music, PLIIx Movie, DVS Wide, DVS Reference tai None (ei käytössä). Analog: Jos äänisignaali on analoginen, valittavina ovat seuraavat toistotavat: 7 ch Stereo, Enhanced Stereo, EARS, Neo:6 Music, Neo:6 Cinema, PLIIx Music, PLIIx Movie, DVS Wide, DVS Reference, Stereo tai None (ei käytössä). Kuuntelutilaa voi vaihtaa suoraan etulevyn LISTENING MODE -painikkeella tai päävalikon Listening Mode -kohdan kautta. DOLBY SETUP -ASETUKSET Dyn Range Ctrl, dynamiikan supistus Voit valita Dolby Digital -ääniraidoille haluamasi dynamiikkatason vaihtoeh-doista OFF, 25, 50, 75 ja 100 %. Näin äänen voimakkaimmat kohdat toistuvat hiljaisempina. Esimerkiksi yökuunteluun suosittelemme asetusta 100, jolla voimakkaimpien kohtien kompressointi on suurin. Huomaa, että tämä toiminto on käytössä vain Dolby Digital -signaalilla. DTS SETUP -ASETUKSET Tässä valikossa voit säätää mm. Neo:6:n keskikanavan tason. DTS-HD Master Audio Formaatti, joka on tarkoitettu laadukkaiden äänitysten häviöttömään toistoon. Blu-ray-levyillä DTS-HD Master Audion bittinopeus voi olla jopa 24,5 Mbit/s ja HD DVD -levyillä 18,0 Mbit/s. DTS-HD Master Audio tukee sekä stereo- että monikanavaääntä (jopa kahdeksan kanavaa) ja suurin näytetaajuus on 192 khz stereolle ja 96 KHz monikanavaäänelle. DTS - ES EXPANDED SURROUND (DTS ES) Tämä on uusi monikanavaformaatti, jossa on tavanomaista DTS-ääntä huomattavasti parempi tilantuntu ja ääni tuntuu ikään kuin ympäröivän kuuntelijan. 5.1 kanavan lisäksi siihen kuuluu takasurround-kanava, jota joskus kutsutaan myös takakeskikanavaksi. Formaatista on kaksi eri versiota: DTS-ES DISCRETE toisistaan täysin erillistä kanavaa takaavat sen, että ääni tuntuu aidon oloisesti ympäröivän kuulijaa. Paras hyöty saadaan silloin, kun alkuperäinen ääniraita on tallennettu tällä tekniikalla. Tavanomaisen DTS-dekooderin toistamana takakeskikanavan ääni summataan surround-kanaviin. DTS-ES MATRIX 6.1 Tässä formaatissa takakeskikanavan ääni toistuu surround-kaiuttimien kautta. Efekti saadaan myös DTS-ES 5.1 -signaalista. Dekooderi tunnistaa DTS-ES DISCRETE 6.1 ja DTS- ES MATRIX 6.1 -äänen automaattisesti mutta joskus ne saatetaan tunnistaa DTSsignaaliksi, jolloin DTS-ES MATRRIX -tila on valittava käsin. 26

27 ASETUSTEN TEKEMINEN DTS NEO: 6 SURROUND Tällä saadaan tavanomaisesta 2-kanavasignaalista 6.1-kanavainen surround-ääni. DTS Neo 6 koostuu kahdesta eri dekoodaustavasta: DTS NEO: 6 CINEMA Elokuvien katseluun tarkoitettu dekoodausmenetelmä, joka korostaa äänitehosteita. DTS NEO: 6 MUSIC Musiikin kuunteluun tarkoitettu dekoodausmenetelmä, joka korostaa äänitehosteita. Pääkanavien signaalia ei prosessoida lainkaan, joten niiden äänenlaatu säilyy alkuperäisenä. Keski- ja surround-kaiuttimien kautta toistettavien tehosteiden ansiosta saadaan luonnollisen kuuloinen äänikuva. LAITTEEN NÄYTÖN ASETUKSET Display: On-asetus tarkoittaa, että laitteen näytössä kerrotaan jatkuvasti tietoja laitteen toiminnasta. Temp-asetus tarkoittaa, että näytössä näkyy hetkellisesti tietoja toimintoja käytettäessä. Dimmer: Voit asettaa näytön kirkkaudeksi Dim (himmeä) tai Bright (kirkas). Line 1, Line 2: Näytössä on kaksi riviä. Voit valita mitä tietoja niillä näytetään. Main Source: Käytössä oleva ohjelmalähde Volume: Käytössä oleva äänenvoimakkuus. Listening Mode: Kuunteluasetus. Audio Src Format: Kuunneltavan äänilähteen formaatti. Zone 2 Source: Lisähuoneen ohjelmalähde. Off: Valitse tämä ellet halua näytössä näytettävän mitään tietoja. Temp Line Jos haluat näytössä näytettävän vain hetkellisesti tietoja, valitse kummalla rivillä haluat niiden näkyvän. Huomaa: Näytön asetukset voidaan ohittaa A/V-muistipaikkoihin tallennetuin asetuksin. NÄYTTÖLAITTEEN ASETUKSET Video Format T 747:n kuvankäsittelypiirit pystyvät muuntamaan tavanomaisen kuvatarkkuuden teräväpiirroksi. Valitse lähtevän kuvan tarkkuus kuitenkin käytössäsi olevan kuvantoistolaitteen mukaan. Valittavinasi ovat Auto, 480i/576i, 480p/576p, 1080i ja 1080p. Auto-asetus valitsee automaattisesti korkeimman tarkkuuden, jota näyttölaite tukee. Jos käytät komposiitti- tai S-Video-liitäntää, tarkkuuden tulee olla 480i tai 576i. 27

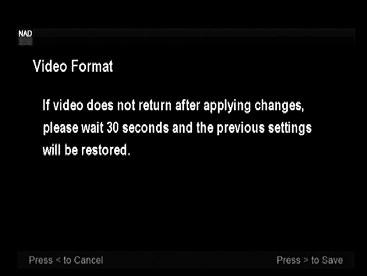

28 ASETUSTEN TEKEMINEN Kun vaihdat Video Format -asetusta, näyttöön tulee oheinen ilmoitus. Tällöin voit joko hyväksyä muutoksen tai odottaa 30 sekuntia, jonka jälkeen entiset näyttöasetukset palaavat käyttöön. Tärkeää: Komponenttivideoliitännän kautta toistettava kuva voidaan skaalata enintään tarkkuuteen 1080i. Jos vahingossa valitset väärän asetuksen (esimerkiksi 1080p), näyttö saattaa pimetä. Paina tai käynnistä laitteen virta uudelleen. Näyttölaitteesta riippuen voidaan valita myös kuvantoistotaajuus: 50 Hz: normaaliasetus Euroopassa ja osassa Aasiaa 60 Hz: normaaliasetus Pohjois-Amerikassa 24 Hz: aito elokuvamainen toistonopeus, joka on käytettävissä vain eräillä 1080pteräväpiirtonäyttölaitteilla. Kun näyttötarkkuuden valinta on Auto-asennossa, tämä toiminto ei ole käytettävissä. Picture Setup Normal: Käytössä ovat kuvan tehdasasetukset. Custom: Voit säätää kuvanlaatua omien mieltymystesi mukaan. Brightness: Kuvan kirkkauden säätö. Contrast: Kontrasti. Color: Värikylläisyys. Älä säädä kuvaa liian räikeäksi vaan pyri säilyttämään väritoisto luonnollisena. MPEG Noise Reduction: MPEG-kohinanvaimennus, joka vähentää kuvan kohinaa. Valitse tasoksi High, Medium tai Low. Cross Color Suppressor: Tällä asetuksella voit poistaa ristivärihäiriöitä, joita syntyy kun korkeataajuuksinen luminanssisignaali (kirkkaussignaali) tulkitaan väärin kromasignaaliksi (värisignaaliksi). Tästä voi aiheutua vilkuntaa, välkkyviä värejä tai sateenkaarikuvioita. Film Mode Detect: Tällä toiminnolla voidaan vähentää häiriöitä, jotka ovat syntyneet elokuvan siirtämisessä videomuotoon. 28

29 RADIO RADIOVASTAANOTTO Saat parhaan kuuluvuuden käyttämällä kunnollista keskusantennia. ULA-lanka-antennin vastaanotto on paras yleensä siten, että se on asetettu T-kirjaimen muotoon pystyasentoon esimerkiksi seinälle. AM-vastaanottoon voit käyttää laitteen mukana toimitettua AM-kehäantennia, joka kootaan näin: Ellei erikseen ole mainittu, radion toimintoja voi käyttää laitteen etulevyn painikkeilla ja AVR 3 - kaukosäätimellä kun olet ensin painanut säätimen painiketta TUN. AALTOALUEEN VALITSEMINEN Kun olet painanut kaukosäätimen TUN-painiketta, painele painiketta AM/FM/DB kunnes käytössä on haluamasi aaltoalue. ASEMIEN VIRITTÄMINEN Voit etsiä radio-ohjelmaa painelemalla TUNE / -painiketta. Jos pidät painiketta painettuna yli 2 sekunnin ajan, automaattinen asemahaku käynnistyy ja pysähtyy seuraavan kuultavissa olevan aseman kohdalle. Voit pysäyttää haun myös painamalla hakupainiketta uudelleen. Voit etsiä asemia myös laitteen etulevyn painikkeilla ja, jolloin asemahaku toimii kuten yllä. Jos tiedät aseman lähetystaajuuden, voit antaa sen suoraan kaukosäätimen numeropainikkeilla. 1. Painele kaukosäätimen ENTER-painiketta kunnes näytössä lukee Tune. 2. Anna taajuus numeropainikkeilla. Esimerkiksi 104,50 MHz näppäillään 1, 0, 4, 5, 0. ASEMIEN TALLENNUS MUISTIIN Laitteen muistiin voidaan tallentaa 30 ULA-asemaa ja 30 AM-asemaa. 1. Kun haluamasi asema on löytynyt, paina kaukosäätimen MEMORY-painiketta. 2. Selaa painikkeilla ja näyttöön haluamasi muistipaikka. 3. Paina MEMORY-painiketta. Näytössä näkyy hetken viesti STORED. Voit tallentaa asemat muistiin myös automaattisesti. 1. Valitse haluamasi aaltoalue. 2. Pidä painettuna AVR 3:n painiketta MEMORY kunnes asemahaku alkaa. 3. Vapauta painike. Haku pysähtyy hetkeksi jokaisen kuultavissa olevan aseman kohdalla. Muistiin tallentuu automaattisesti 30 parhaiten kuuluvaa asemaa. ASEMIEN POISTAMINEN MUISTISTA 1. Valitse kuunneltavaksi poistettava asema. 2. Paina AVR 3:n painiketta DELETE. 3. Näytössä näkyy ilmoitus DELETED. Voit poistaa kaikki muistiin tallennetut asemat pitämällä DELETE-painiketta painettuna kunnes näytössä näkyvä asemamuistipaikan numero katoaa ja tilalle tulee P--. 29

30 RADIO Kaukosäätimen TUNERE MODE -painikkeella on kaksi toimintoa. Se toimii mono-/stereo-valitsimena ja asemahaun herkkyyssäätimenä: FM Stereo On -asennossa asemahaku jättää huomioimatta heikoimmin kuuluvat asemat, FM Stereo Off -asennossa haku huomioi myös heikosti kuuluvat asemat. ASEMIEN NIMEÄMINEN Halutessasi voit tallentaa radioasemille jopa 8 merkin mittaiset nimet. Toimi silloin näin: 1. Valitse kuunneltavaksi nimettävä asema. 2. Pidä painettuna AVR 3:n painiketta INFO kunnes näytössä alkaa vilkkua kursori. 3. Etsi painikkeilla ja haluamasi merkki. 4. Siirrä kohdistin seuraavan merkin kohdalle nuolipainikkeella. Voit siirtää kohdistinta taaksepäin painikkeella. 5. Tallenna nimi muistiin painamalla MEMORY. RDS RDS-tekniikan ansiosta saat laitteen näyttöön kuuntelemasi radioaseman nimen (PS) sekä mahdollisen radiotekstin (RT). Kun virität kuuluviin RDS-aseman, näyttöön ilmestyy pian tunnus RDS ja aseman nimi. Kun painat etulevyn INFO-painiketta, niin että näyttöön tulee lyhenne RT, saat näyttöön aseman mahdollisesti lähettämän radiotekstin, joka voi olla esimerkiksi radio-ohjelman nimi tai kappaleen nimi ja esittäjä. IPOD T 747:n takalevyssa on dataportti, johon voidaan kytkeä lisävarusteena myytävä NAD IPD 1 -ipodtelakointiasema, jonka avulla voit vaivattomasti kuunnella kannettavassa musiikkilaitteessasi olevaa musiikkia ja katsella videoita. Samalla laitteen akku latautuu. Toimintoja ohjataan etulevyn ja kauko-ohjaimen painikkeilla. HUOMAA: Käytettävissä olevat toiminnot riippuvat ipod-mallista. Kun käytät ipodia kauko-ohjaimella, tarkista, että painat ensin MP-painiketta.. IPOD-TELAKOINTIASEMAN KYTKEMINEN Tarkista ennen kytkentöjen tekemistä, että laitteet eivät ole kytkettyinä verkkoon. 1. Kytke NAD IPD 1 -ipod-telakointiasema T 747:n dataporttiin. 2. Kytke NAD IPD 1:n S-videokaapeli ja äänikaapelit VIDEO 4 -tuloliitäntään (oletus). 3. Aseta ipod-soitin telakointiasemaan. 4. Kytke laitteet verkkoon. 5. Valitse T 747:n ohjelmalähteeksi ipod, jolloin näyttöön tulee teksti ipod Menu. Kun irrotat ipodin telakointiasemasta, T 747:n näyttöön tulee hetkeksi ilmoitus Disconnected. Kun asetat ipodin takaisin, näyttöön tulee ilmoitus Connected. IPOD-VALIKKO Käytössäsi on kaksi ipod-valikkoa: Menu ja Simple. Menu-valikkojärjestelmässä ipodia ohjataan T 747:n näytön kautta, ja Simple-tilassa ipodia ohjataan sen oman näytön avulla. Oletuksena on Menu. Voit vaihtaa ohjaustapaa näin: 1. Pidä painettuna AVR 3:n MENU-painikettta noin kolmen sekunnin ajan. Vapauta painike. 2. Mikäli T 747:n näytön alariville tulee teksti ipod Menu, laite on Menu-tilassa. 3. Pidä painettuna AVR 3:n MENU-painikettta noin kolmen sekunnin ajan. Vapauta painike. 4. Mikäli T 747:n näytön alariville tulee teksti ipod, laite on Simple-tilassa. 30
