1 C 725BEE Stereoviritinvahvistin Käyttöohje

2 Tärkeitä turvallisuusohjeita VAROITUKSIA ÄLÄ ALTISTA LAITETTA SATEELLE TAI KOSTEUDELLE. SEURAUKSENA ON SÄHKÖISKUVAARA. TYÖNNÄ PISTOKE KUNNOLLA PISTORASIAAN NIIN SYVÄLLE KUIN SE MENEE. Kolmion sisällä oleva salama varoittaa laitteen sisällä olevasta vaarallisen korkeasta jännitteestä. Kolmion sisällä oleva huutomerkki kertoo tärkeästä laitteen käyttöön tai hoitoon liittyvästä ohjeesta. Huomaa, että laitteen ollessa valmiustilassa (STANDBY), se on silti kytkettynä sähköverkkoon ja siis jännitteellinen. VAROITUS Muut kuin NAD Electronicsin hyväksymät muutokset tähän laitteeseen saattavat tehdä laitteen käytöstä vaarallista. HUOMAUTUKSIA KOSKIEN LAITTEEN SIJOITUSTA Riittävän ilmanvaihdon varmistamiseksi jätä laitteen ympärille tyhjää tilaa vähintään seuraavasti: Sivuille: 10 cm Taakse: 10 cm Yläpuolelle: 50 cm Huolehdi siitä, että laitteen sisään ei pääse ilmanvaihtoaukkojen kautta esineitä tai nesteitä. Älä pidä kukkamaljakkoa laitteen päällä. Käytöstä poistetun laitteen ja paristojen hävittäminen Käytöstä poistettua laitetta ei saa hävittää kotitalousjätteen mukana. Toimita se asianmukaiseen elektroniikkaromun kierrätyspisteeseen. Paristot, joissa on jokin oheisista merkeistä, tulee toimittaa paristojen kierrätysastiaan. Niitä ei saa hävittää yhdyskuntajätteen mukana. Ole varovainen sijoittaessasi laitetta hyllyyn. Vältä täräyttämästä laitetta ja aseta se vain tukevalle, tasaiselle hyllylle, josta se ei pääse putoamaan. Putoava laite saattaa vaurioitua tai aiheuttaa lapselle vamman. Kirjoita muistiin soittimesi malli ja sarjanumero ennen asennusta. Ne saattavat olla tarpeellisia tietoja asioidessasi huollon kanssa. Tiedot löytyvät laitteen takalevystä. MALLI: SARJANUMERO: 2

3 Sisältö Tärkeitä turvallisuusohjeita... 2 VAROITUKSIA... 2 HUOMAUTUKSIA KOSKIEN LAITTEEN SIJOITUSTA... 2 Käyttöönotto... 3 Etulevy... 4 Takalevy... 6 Kauko-ohjain... 8 Radio ipod-toisto Ongelmien ratkaisuja Tekniset tiedot Käyttöönotto Aseta C725BEE tukevalle, tasaiselle pinnalle sellaiseen paikkaan, että se ei joudu alttiiksi suoralle auringonpaisteelle, kuumuudelle tai pölylle. Tarkista myös, että ilmanvaihto on riittävä. Älä sijoita laitetta matolle tai muulle pehmeälle alustalle äläkä ahtaaseen kirjahyllyyn, sillä tällöin ilma ei kierrä laitteessa riittävästi. Tarkista ennen liitäntöjen tekemistä, että virta on kytketty pois päältä. TEHOPÄÄTE C725BEE:ssä on dynaaminen ja virranantokyvyltään erinomainen pääte-vahvistin, jossa on ylimitoitettu tehokas virtalähde. Näin vahvistimessa on miltei kaksinkertainen huipputeho jatkuvaan tehoon nähden. Taustalla on NADin Power Drive -tekniikka, jonka ansiosta vahvistin on stabiili ja kykenee ilman säröä ohjaamaan alhaisiakin impedansseja. Lisäksi hetkellistä tehoa saadaan miltei kaksi kertaa jatkuvan tehon verran. Dynaamista tehoa parantaa NADin Soft Clipping -piiri, joka vähentää äänen säröytymistä huipputehoilla. ÄLÄ AVAA LAITTEEN KANTTA ITSE. HUOLTAMINEN VAATII ERIKOISTYÖKALUJA. Puhdista laitteen pinta pehmeällä kankaalla ja käytä tarvittaessa mietoa saippualiuosta. Älä käytä liuottimia. PAKKAUKSEN SISÄLTÖ Laitteen mukana toimitetaan seuraavat tuotteet: SR 8 -kauko-ohjain paristoineen (2 x AAA) ZR 5 -kauko-ohjain paristoineen (1 x CR2025) Tämä käyttöohje C725BEEn RCA-liitännät on merkitty eri värein liitäntöjen tekemisen helpottamiseksi. Punainen tarkoittaa oikeaa kanavaa ja valkoinen vasenta. Käytä laadukkaita kaapeleita ja tarkista, että painat liittimet kunnolla pohjaan asti. Jos laitteen sisään joutuu nestettä, kytke virta pois päältä ja irrota laite verkosta. Tarkistuta laite valtuutetussa huollossa ennen kuin käytät sitä uudelleen. 3

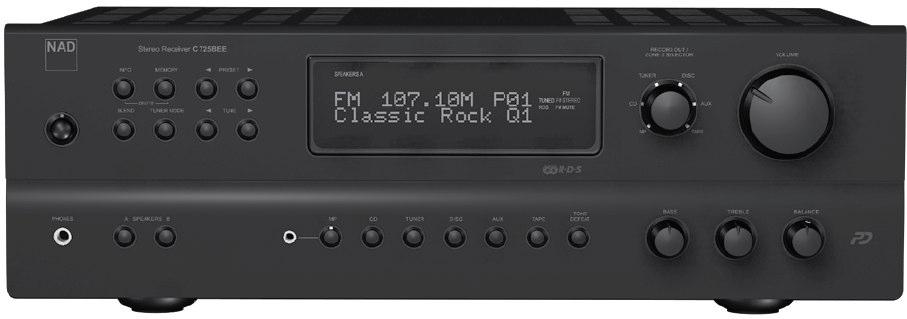

4 Etulevy ETULEVY 1 Virtakytkin: Kytkee laitteen päälle, jolloin oranssi merkkivalo muuttuu siniseksi. Kuuluviin tulee viimeksi käytössä ollut ohjelmalähde. Uusi painallus kytkee laitteen valmiustilaan, jolloin merkkivalo muuttuu samalla oranssiksi. HUOMAA: Laitteen mukana toimitettu kaukoohjain toimii useiden NAD-laitteiden kanssa. Siksi siinä on painikkeita, jotka eivät toimi C725BEE:n kanssa 2 Merkkivalo: Kun laitteeseen kytketään virta oranssi merkkivalo muuttuu siniseksi. Kaukosäätimen käytön aikana merkkivalo vilkkuu. Mikäli merkkivalo alkaa kuuntelun aikana vilkkua punaisena ja ääni mykistyy, suojapiiri on kytkeytynyt päälle. Tästä merkkinä näytössä lukee Protect! Tämä johtuu ylikuumenemisesta, erittäin alhaisesta kaiutinimpedanssista tai oikosulusta. Kytke tällöin virta pois päältä takalevyn virtakytkimestä ja anna laitteen jäähtyä. Tarkista myös kaiutinliitännät ja että käytettävien kaiuttimien impedanssi on vähintään 4 ohmia. Kytke sitten virta uudelleen. 3 BLEND: Toiminto, joka vähentää ULA- ja AMaaltoalueilla olevaa kohinaa. Painallus kytkee toiminnon päälle/pois. Näytössä lukee Blend On kun toiminto on käytössä ja Blend Off kun toiminto ei ole käytössä. Toiminto voidaan tallentaa kullekin radioasemalle erikseen. 4 INFO: Tällä painikkeella saadaan radiokuuntelun aikana näyttöön vaihdettua joko radioaseman nimi tai sen mahdollisesti lähettämä radioteksti tai muita tietoja. 5 MEMORY: Tallentaa valitun radioaseman muistiin. Kaikkiaan muistiin voidaan tallentaa 40 asemaa. Voit poistaa muistiin tallennetun aseman pitämällä painettuna INFO-painiketta ja painamalla sitten MEMORY. 6 TUNER MODE: Normaalisti vain voimakkaat, hyvin kuuluvat asemat voidaan virittää kuuluviin. Tarvittaessa myös heikommat ja kohinaiset asemat saadaan kuuluviin painamalla tätä painiketta. Valitse heikosti kuuluville asemille asetus FM Mute Off, ja hyvin kuuluville FM Mute On. Asetus voidaan tallentaa kullekin radioasemalle erikseen. 7 PRESET : Painele painikkeita selataksesi muistiin tallennettuja asemia. Muistiin voidaan tallentaa 30 ULA- ja 10 AM-asemaa. Tyhjät muistipaikat ohitetaan automaattisesti. 8 TUNE : Voit etsiä radio-ohjelmaa painelemalla painikkeita lyhyesti, jolloin haku etenee 0,05 MHz askelin. Pitämällä painiketta painettuna yli 2 sekunnin ajan haku pysähtyy automaattisesti seuraavan kuultavissa olevan aseman kohdalla. 9 Näyttö: Näyttö kertoo tietoja laitteen toimintatilasta. Näitä ovat mm. käytössä oleva ohjelmalähde, kuunneltavan aseman nimi, radioteksti tai taajuus. 4

5 Etulevy 10 Infrapunavastaanotin: Näytön vieressä oleva infrapunavastaanotin ottaa vastaan kauko-ohjaimen käskyt noin 7 m päästä. Varmistu ettet peitä ikkunaa kauko-ohjaimen toiminnan varmistamiseksi. HUOMAA: Kirkas auringonvalo tai valaistus saattavat heikentää kauko-ohjaimen toimintavarmuutta. 11 RECORD OUT/ZONE 2: Tällä valitaan äänitettävä ohjelmalähde ja monihuonejärjestelmän ohjelmalähde. 12 Äänenvoimakkuussäädin: Vaikuttaa kaiuttimista kuuluvaan äänenvoimakkuuteen mutta ei linjalähtöliitäntöihin PRE-OUT -liitäntää lukuun ottamatta. Kun äänenvoimakkuutta säädetään kaukoohjaimella, näytön alarivillä näkyy Volume Up tai Volume Down sen mukaan nostatko vai lasketko äänenvoimakkuutta. Saat äänen mykistettyä painamalla kaukoohjaimen MUTE-painiketta. Mykistyksen aikana laitteen näytössä näkyy MUTE. Ääni palautuu kun painat painiketta uudelleen. Mykistys vaikuttaa kaiuttimiin ja kuulokkeisiin mutta ei linjalähtöliitäntöihin PRE-OUT liitäntää lukuun ottamatta. 16 Ohjelmalähteenvalintapainikkeet: Näillä valitaan kuunneltava ohjelmalähde. Ohjelmalähde voidaan valita myös kaukoohjaimella. AM valitsee kuunneltavaksi AM-aaltoalueen ja FM ULA-alueen. 17 TONE DEFEAT: Äänensävyn säätöjen ohitus. Ellet yleensä tarvitse äänensävynsäätimiä, kannattaa pitää tämä painike painettuna, jolloin signaali ei kulje säätimien kautta vaan säilyy puhtaampana. 18 Äänensävynsäätimet: NAD C725BEE:ssä on basso- (BASS) ja diskanttisäätimet (TREBLE), joilla voit tarvittaessa säätää äänensävyä. Perusasetus on säätimien puolivälissä. Kääntäminen myötäpäivään lisää korostusta. Säädöt vaikuttavat kaiuttimista ja kuulokkeista kuuluvaan ääneen mutta eivät linjalähtöliitäntöihin PRE-OUT-liitäntää lukuun ottamatta. 19 BALANCE: Kanavatasapaino. 13 Kuulokeliitäntä: Voit yhdistää laitteeseen ¼ jakkiliittimellä varustetut kuulokkeet. Jos kuulokkeissasi on 3,5 mm kuulokeliitin, käytä tarkoitukseen sopivaa sovitinta. Kytke kaiuttimet pois käytöstä SPEAKER A/B - painikkeilla. Muista kuulokkeilla kuunnellessasi, että suuri äänenvoimakkuus saattaa vahingoittaa kuuloasi. 14 SPEAKER A & B: Laitteeseen voidaan kytkeä kaksi kaiutinparia. Valitse näillä painikkeilla jommat kummat tai molemmat parit. Kuulokekuuntelua varten voit kytkeä kaiuttimet pois käytöstä. 15 MP-liitäntä: Liitäntä kannettavaa musiikkisoitinta varten. LED-merkkivalo palaa laitteen ollessa kytkettynä. 5

6 Takalevy VAROITUS! Tee kaikki kytkennät laitteiden virran ollessa pois päältä. HUOMAA: Kytke laitteen virta pois päältä ennen kuin kytket mitään MAIN IN tai PRE-OUT -liitäntöihin V TRIGGER OUT: Herätevirtalähtö, jota käytetään tällä ominaisuudella varustettujen laitteiden kanssa. Liitäntä antaa 12 V jännitteen kun laitteen virta on kytkettynä ja muulloin 0 V. Suurin kuorma on 50 ma. Liitin on tavallinen 3,5 mm minijakki, jossa kärki on + ja runko -. HUOMAA: Varmista, että muut laitteesi ovat yhteensopivia tämän ominaisuuden kanssa. Esimerkiksi kaikki NADin herätevirtatoiminnolla varustetut laitteet toimivat C725BEE:n kanssa. Kysy tarvittaessa lisää kauppiaaltasi. 2 IR IN/OUT: Input-liitäntään voidaan kytkeä infrapunalaajennin, ja output-liitäntään jokin toinen laite, jolla voidaan ohjata C725BEE:tä. Kysy lisää kauppiaaltasi. 3-7: Analogiset äänen tuloliitännät. 8 REC OUT/ZONE 2: Kytke näihin joko kasettinauhuri tai toisen integroidun vahvistimen äänen tuloliitännät monihuonejärjestelmää varten PRE OUT/MAIN IN: Kytke näihin erillinen esivahvistin tai signaaliprosessori. Muussa tapauksessa liitännöissä tulee olla laitteen mukana toimitetut yhdysliittimet. 11 SUBW OUT: Kytke tähän omalla vahvistimella varustettu (aktiivinen) subwoofer tai sitä ohjaava vahvistin. 12 Kaiutinliitännät A ja B: Laitteen kullattuihin kaiutinliitäntöihin voidaan kytkeä kaiuttimet, joiden impedanssi on vähintään 4 ohmia. Kytke oikean kaiuttimen johdot R+ ja R- liittimiin niin, että + johto tulee kaiuttimen + napaan ja miinus miinukseen. Käytä kunnollista vähintään 1,6 mm 2 kaapelia. Liittimiin voidaan työntää haarukkaliittimien tai banaaniliittimien lisäksi pelkkä kuorittu kaapelinpää. Kierrä kaiutinliittimen ruuvi niin auki, että liitinvarressa oleva reikä tulee näkyviin. Työnnä kuorittu kaapelin pää reikään ja kiristä ruuvi. Huomaa: Tarkista että kaiutinkaapelit tai niiden johtimet eivät pääse kosketuksiin keskenään. Kaapelin kuoriminen noin 1 cm matkalta riittää. 13 Soft Clipping : Kuunneltaessa erittäin suurilla äänenvoimakkuuksilla ääni saattaa säröytyä. Tämä johtuu siitä, että äärirajoilla oleva vahvistin ns. leikkaa. NADissa on piiri, joka pehmentää äänen säröytymistä. Jos kuuntelet aina kohtuullisilla voimakkuuksilla, voit pitää kytkimen asennossa OFF. Jos kuuntelet usein erittäin suurilla voimakkuuksilla, aseta kytkin asentoon ON. 6

7 Takalevy 14 Päävirtakytkin: C725BEE:n päävirtakytkin. Kun kytkin on ON-asennossa, laite on valmiustilassa, josta kertoo etulevyn virtapainikkeessa oleva oranssi merkkivalo. Sammuta laitteesta virta päävirtakytkimellä ellet aio käyttää sitä pitkähköön aikaan. 15 Virrananto: Tähän liitäntään voit kytkeä jonkin ohjelmalähteen virtajohdon, jolloin kyseisen laitteen virta kytkeytyy ja sammuu C725BEE:n mukaan Huomaa: Virranantoliitäntään kytkettävän laitteen ottoteho saa olla enintään 115 W. 16 RS-232. RS-232-sarjakaapelilla voit kytkeä tähän pc-tietokoneen ja ohjata laitetta NADin oman pc-ohjelmiston avulla. NAD on yhteensopiva myös AMX- ja Crestonjärjestelmien kanssa. Kysy lisää kauppiaaltasi. 17 Dataportti, johon voidaan kytkeä lisävarusteena myytävä NAD IPD 1 -ipodtelakointiasema, jonka avulla voit vaivattomasti kuunnella kannettavassa musiikkilaitteessasi olevaa musiikkia ja katsella videoita. Samalla laitteen akku latautuu. Kysy kauppiaaltasi mitkä telakointiasemat ovat yhteensopivia ULA- ja AM-antenni: Kytke laitteen mukana toimitettu ULA-lanka-antenni FMliitäntään. Vastaanotto on yleensä paras kun antenni kiinnitetään seinään vaaka-asentoon T- muotoon. Kokeile eri sijoitusvaihtoehtoja parhaan kuuluvuuden saamiseksi. Heikossa kentässä saattaa ollaan tarpeen käyttää keskusantennia. Laitteen mukana toimitetun AM-kehäantennin johtimet kytketään takalevyn AM-liitäntöihin. Antennia kannattaa kokeilla eri asennoissa - pystyasennossa kuuluvuus on kuitenkin yleensä paras. Antennin lähellä olevat metalliesineet huonontavat kuuluvuutta samoin kuin johdon pidentäminen. Kysy tarvittaessa lisää antenniasennusliikkeestä. Huomaa: älä liitä AM-antenniliitäntään muita antenneja 20 Liitäntä DAB-vastaanottimelle: DAB ei ole käytössä Suomessa. 21 Virtajohto: Kytke virtajohto pistorasiaan vasta kun olet tehnyt kaikki muut liitännät. 7

8 Kauko-ohjain SR 8 -KAUKO-OHJAIN AVR 3 -säädin ohjaa viritinvahvistimesi samoin kuin muiden NADviritinvahvistimien, vahvistimien ja esivahvistimien tärkeimpiä toimintoja. Voit ohjata sillä myös NAD cd-soitinta ja viritintä. Eräät painikkeet on varattu tiettyjä muita NAD-malleja varten. Säädin toimii noin 7 metrin etäisyydeltä. Suosittelemme pisimmän käyttöajan saavuttamiseksi alkaliparistoja. Tarkista niitä vaihtaessasi, että napaisuus tulee oikein. Kun käytät säädintä, virtapainikkeen yhteydessä oleva merkkivalo vilkkuu merkkinä siitä, että ohjauskäskyt menevät perille. Valo saattaa vilkkua myös muita kaukosäätimiä käytettäessä. 1 Virtapainike: Kauko-ohjaimessa on erillinen painike virran kytkennälle ja sammuttamiselle: ON kytkee laitteen päälle ja OFF sammuttaa sen. 2 OHJATTAVAN LAITTEEN VALINTAPAINIKKEET: Näillä valitaan mitä laitetta ohjaimella ohjataan. Ohjaimen painikkeiden toiminta määräytyy ohjattavan laitteen mukaan. 3, 4 OHJELMALÄHTEEN VALINTAPAINIKKEET, NUMEROPAINIKKEET: Kun painat ensin painiketta AMP, numeropainikkeet toimivat ohjelmalähteen valintapainikkeina. Muuten numeropainikkeita käytetään halutun kappaleen tai muistipaikan valitsemiseen. 5 SLEEP: Uniajastin, joka kytkee laitteen valmiustilaan ohjelmoidun ajan kuluttua. Kun painelet painiketta toistuvasti 3 sekunnin kuluessa, jokainen painallus lisää aikaa 15 minuutilla. Valitsemasi ajan kuluttua laite kytkeytyy valmiustilaan. Pisin aika on 90 minuuttia, lyhin 15. Voit peruuttaa toiminnon painelemalla painiketta kunnes näytössä lukee OFF. Myös valmiustilaan kytkeminen peruuttaa toiminnon. 6 MUTE: Äänen mykistys. Uusi painallus palauttaa äänen. 7 DIMMER: Näytön himmennys. Tällä painikkeella voit vaihtaa eri NADlaitteiden näytön kirkkautta. 8 VOL / : Äänenvoimakkuussäätö. 9 SPK A, SPK B: Valitse käytätkö kaiutinliitäntään A vai B kytkettyjä kaiuttimia. Voit käyttää myös molempia samanaikaisesti. 10 TONE DFT: Äänensävynsäätöjen ohitus. 8

9 Kauko-ohjain NAD CD-soittimen ohjaus: SCAN äänellinen pikahaku eteenpäin/taaksepäin : Avaa levykelkan. : Lopettaa toiston. : Keskeyttää toiston. : Seuraava kappale. : Edellinen kappale : Käynnistää toiston FOLDER/FILE : Kansioiden/tiedostojen selaus. ENTER: Valitsee kyseisen kappaleen/kansion/wma/mp3-tiedoston. DISP: Vaihtaa näytössä toistotietoja tai aikanäyttöä. RAN: Toistaa kappaleet/kohtaukset satunnaisessa järjestyksessä. RPT: Kappaleen tai koko levyn uudelleentoisto. PROG: Ohjelmointi. CLEAR: Poistaa ohjelmoidun kappaleen tai tiedoston. CD: Valitsee ohjelmalähteeksi CD:n. USB: Valitsee ohjelmalähteeksi USB:n. OPT: Valitsee ohjelmalähteeksi optiseen tuloliitäntään kytketyn laitteen. SRC: Ohjelmalähteen valinta. NAD-radiovirittimen ohjaus Kun haluat ohjata NAD-viritintä, paina ensin painiketta TUN. Tarkista yhteensopivuus virittimen omasta käyttöohjeesta. TUNE ( / ) tai ( / ): Asemahaku AM- ja FM-alueella (ULA). PRESET ( / tai ( / ): Muistiin tallennettujen asemien selaus. AM/FM/DAB: Valitsee aaltoalueen. TUNER MODE: Kytkee FM Mute -toiminnon päälle/pois. BLEND: Blend-toiminto päälle/pois. MEMORY: Tallentaa aseman muistiin. DELETE: Yli 2 sekunnin mittainen painallus poistaa aseman muistista. ( / ): Käytössä erillisen DAB-virittimen kanssa. ENTER: Valitsee selataanko taajuuksia vai jo muistiin tallennettuja asemia. INFO: Painelemalla tätä painiketta voit selata radioaseman lähettämiä RDStietoja. AUTO TUNE: Käytössä erillisen DAB-virittimen kanssa. 9

10 Kauko-ohjain ZR 5 -kaukosäädin ZR 5 on näppäränkokoinen kaukosäädin, joka on tarkoitettu ohjaamaan lisähuoneen toimintoja. ON/OFF: Virtapainike. SOURCE ( / ): Ohjelmalähteen valinta. MUTE: Mykistys. VOLUME ( / ): Ei käytössä. PRESET ( / ): Asemamuistipaikkojen selaus Yhteensopivan CD-soittimen ohjaus: : Seuraava kappale. : Parhaillaan toistettavan tai aikaisemman kappaleen alku : Toiston aloitus. Radio RADION KUUNTELU NAD C725BEE:ssä on korkealuokkainen viritin. Huomaa kuitenkin, että radiovastaanoton laatuun vaikuttavat antenni, alkuperäisen lähetyksen laatu, pinnanmuodot ja sääolosuhteet. ANTENNEISTA Vastaanotto on yleensä paras kun laitteen mukana toimitettu lanka-antenni kiinnitetään seinään vaaka-asentoon T-muotoon. Kokeile eri sijoitusvaihtoehtoja parhaan kuuluvuuden saamiseksi. Heikossa kentässä saattaa olla tarpeen käyttää keskusantennia. AM-Antennia kannattaa kokeilla eri asennoissa - pystyasennossa kuuluvuus on kuitenkin yleensä paras. Antennin lähellä olevat metalliesineet huonontavat kuuluvuutta samoin kuin johdon pidentäminen. Kysy tarvittaessa lisää antenniasennusliikkeestä. AALTOALUE Valitse aaltoalue etulevyn AM- ja FMpainikkeilla tai kauko-ohjaimen TUNERpainiketta painelemalla. ASEMIEN VIRITTÄMINEN Voit etsiä radioasemia käsin painelemalla etulevyn TUNE-painikkeita. Kun pidät painiketta painettuna yli 2 sekunnin ajan automaattinen asemahaku pysähtyy seuraavan kuuluvissa olevan aseman kohdalla. SUORA TAAJUUDEN SYÖTTÖ Kauko-ohjaimen numeropainikkeilla voit syöttää aseman taajuuden suoraan. Kun painelet esimerkiksi 1045 ja ENTER, radio virittyy taajuudelle 104,5. ASEMIEN TALLENTAMINEN MUISTIIN NAD C725BEE:n muistiin mahtuu 40 ULA-tai AM-asemaa. Viritä ensin kuuluviin haluamasi asema ja paina sitten laitteen etulevyn MEMORY-painiketta. Paina haluamasi muistipaikan numero ja paina MEMORYpainiketta uudelleen. Voit tehdä tallennuksen myös kaukoohjaimella. 10

11 MUISTIPAIKKOJEN KÄYTTÖ Voit selata muistiin tallennettuja asemamuistipaikkoja etulevyn PRESET - painikkeilla tai SR 8 -kauko-ohjaimen painikkeilla PRESET. Voit valita muistipaikan numeron suoraan painelemalla kauko-ohjaimen ENTER-painiketta siten, että näytössä näkyy Preset. Paina sitten haluamasi muistipaikan numeroa ja vielä ENTER. ASEMIEN POISTAMINEN MUISTISTA Valitse kuunneltavaksi poistettava asema. Pidä painettuna INFO-painiketta ja paina samalla MEMORY. TUNER MODE Kaukosäätimen TUNER MODE -painikkeella on kaksi toimintoa. Se toimii mono-/stereovalitsimena ja asemahaun herkkyyssäätimenä: FM Stereo On -asennossa asemahaku jättää huomioimatta heikoimmin kuuluvat asemat, FM Stereo Off -asennossa haku huomioi myös heikosti kuuluvat asemat. Vinkki: voit tallentaa aseman muistiin kahteen eri muistipaikkaan käyttäen eri asetusta. Radio ASEMIEN NIMEÄMINEN Voit korvat RDS-aseman nimen haluamallasi tekstillä: Kun näytössä näkyy aseman nimi, paina MEMORY-painiketta ja sen jälkeen 5 sekunnin kuluessa INFO, jolloin näyttöön tulee vilkkuva neliö. Valitse haluamasi kirjain painelemalla PRESET -painikkeita ja kun oikea löytyy, siirry seuraavan merkin kohdalle painamalla TUNE. Kun koko nimi on valmis paina MEMORY. RDS-TOIMINNOT C725BEE näyttää kuunneltavasta ULAasemasta valintasi mukaan joko aseman nimen tai radiotekstin. Huomaa kuitenkin, että kaikki radioasemat eivät tue näitä toimintoja. Kun kuuluviin valitaan RDS-asema, näyttöön tulee hetken kuluttua RDS-symboli ja kyseisen aseman nimi. Painelemalla INFO-painiketta voit vaihtoehtoisesti valita näyttöön joko aseman nimen tai sen mahdollisesti lähettämän radiotekstin. Radioteksti saattaa olla esimerkiksi tiedot parhaillaan soivasta kappaleesta ja sen esittäjästä. ipod-toisto C725BEEn takalevyssä on takaportti, johon voidaan kytkeä lisävarusteena myytävä NAD IPD1 -ipodtelakka, jonka ansiosta voit kuunnella ipodilla olevaa musiikkia musiikkilaitteistosi kautta. Voit käyttää ipodia sen omasta ohjauspyörästä tai SR 8 -kauko-ohjaimen vastaavilla painikkeilla. Telakka toimii samalla ipodin latauslaitteena. HUOMAA: Käytettävissä olevat toiminnot riippuvat ipod-mallista. Tarkista telakan ja ipod-mallien yhteensopivuus. C725BEE on yhteensopiva IPD1 ja sitä uudempien telakoiden kanssa. ipod ei sisälly C725BEEn hintaan. IPOD-TELAKOINTIASEMAN KYTKEMINEN Tarkista ennen kytkentöjen tekemistä, että laitteet eivät ole kytkettyinä verkkoon. 1. Kytke NAD IPD 1 -ipod-telakointiasema C725BEEn dataporttiin. 2. Kytke NAD IPD 1 -ipod-telakointiaseman AUDIO OUT -signaalijohto C725BEEn MP-tuloliitäntään 3. Aseta ipod-soitin telakointiasemaan. 4. Kytke laitteet verkkoon. 5. Valitse C725BEEn ohjelmalähteeksi etulevystä tai kauko-ohjaimsesta MP, jolloin näyttöön tulee teksti ipod Connected. 11

12 ipod-toisto Kun ohjaat ipodia kauko-ohjaimella, tarkista ensin, että valittuna on MP, jotta käskyt menevät perille. IPODIN OHJAUS MENU Paluu edelliseen valikkoon tai vaihtoehtoon. NUOLIPAINIKKEET ja Siirtää valikoissa ja luetteloissa ylös-/alaspäin. Voit pitää painikkeita painettuna, jolloin etenet nopeammin. ENTER Valitsee kursorin osoittaman kohdan/aloittaa toiston. SCAN Toiston tai keskeytyksen (PAUSE) aikana voit pitämällä näitä painikkeita painettuna etsiä kappaleesta haluamaasi kohtaa. SKIP ( ) Vie seuraavaan/edelliseen kappaleeseen. PAUSE ( )/PLAY ( ) Toiston aikana PAUSE keskeyttää toiston. Kun painat PLAY tai PAUSE uudelleen, toisto jatkuu samasta kohdasta. RPT Uudelleentoisto. Painele painiketta ja valitse yhden kappaleen tai kaikkien kappaleiden uudelleentoisto. RANDOM Satunnaistoisto. Painele painiketta ja valitse kappaleiden tai albumien satunnaistoisto. DISP Näytön taustavalaistus. Lue muista toiminnoista ipodin käyttöohjeesta. ipod on rekisteröity tuotemerkki, jonka omistaa Apple Inc. 12

13 Ongelmien ratkaisuja ONGELMA SYY RATKAISU EI ÄÄNTÄ - Virtajohto ei ole kytketty - Kytke virtajohto - Virta ei ole päällä - Kytke virta päälle - Mykistys on päällä - Ota mykistys pois päältä YKSI KANAVA MYKKÄ - Kaiutin on huonosti kytketty - Tarkista kytkennät - Kaiutin on rikki - Tarkista kaiuttimet - Johto on poikki - Kanavatasapainosäätö on - Aseta kanavatasapaino keskiasentoon ääriasennossa HEIKKO BASSO/STEREO- - Kaiuttimet on kytketty väärin - Tarkista että kaiutinkaapeleiden napaisuus on oikein VAIKUTELMA KAUKO-OHJAIN EI TOIMI - Paristot ovat purkautuneet - Tarkista ja tarvittaessa vaihda paristot - Paristot ovat väärin päin - Vähennä valaistusta - Aurinko paistaa laitteeseen - Poista esteet laitteen ja kauko-ohjaimen välistä RADIOSTA EI KUULU MITÄÄN - Antennijohto on väärin kytketty - Tarkista antenninjohto - Asemaa ei ole viritetty - Viritä asema kuuluviin - Asema on heikko - Ota mykistys pois päältä - Mykistys on päällä KOHINAA ULA- JA AM- - Signaali on heikko - Viritä asema uudelleen AALTOALUEILLA - Tarkista antenni ja sen suuntaus ULA-ÄÄNI SÄRÖYTYNYT - Asemat häiritsevät toisiaan - Viritä asema uudelleen - Tarkista antenni ja sen suuntaus RADIOVASTAANOTOSSA - Sähkölaitteet (tietokone, peli- - Siirrä sähkölaitteita kauemmas SIRINÄÄ TAI HURINAA konsolit) aiheuttavat häiriöitä - Viritä asema uudelleen AM-VASTAANOTTOSSA - Häiriöitä loisteputkista - Viritä asema uudelleen SIRINÄÄ TAI HURINAA tai sähkömoottoreista - Siirrä antennia ASEMAN NIMI EI NÄY - Asema on liian heikko - Viritä asema uudelleen - Asema ei ole RDS-asema - Suuntaa antenni uudelleen Laitteen palauttaminen tehdasasetuksiinsa Pidä painettuna etulevyn SPEAKER B -painiketta ja paina samalla painiketta TONE DEFEAT. Näyttöön tulee ilmoitus C Reset complete. 13
