1 VISO TWO Dvd-viritinvahvistin Käyttöohje

2 SISÄLTÖ SISÄLTÖ... 2 TÄRKEITÄ TURVALLISUUSOHJEITA... 3 VAROITUKSIA... 3 HUOMAUTUKSIA KOSKIEN LAITTEEN SIJOITUSTA... 3 TÄRKEITÄ TURVALLISUUSOHJEITA... 4 PAKKAUKSEN SISÄLTÖ... 5 HTR 6 -JÄRJESTELMÄKAUKO-OHJAIN... 5 PIKA-ALOITUS... 6 CD- TAI DVD-LEVYN TOISTAMINEN... 6 ETULEVY... 7 TAKALEVY... 9 TEHDASASETUSTEN PALAUTTAMINEN DVD-KUVARUUTUNÄYTÖN KÄYTTÄMINEN OHJELMALÄHTEET ÄÄNENVOIMAKKUUSSÄÄTÖ MYKISTYS SUBWOOFERIN TASON SÄÄTÄMINEN ÄÄNENSÄVYNSÄÄDÖT ÄÄNIASETUSVALIKKO KUVA-ASETUSVALIKKO KUVARUUTUVALIKOIDEN KIELI DVD/VCD/CD-SOITTIMEN KÄYTTÖ RADIOVASTAANOTTO ASEMIEN VIRITTÄMINEN IPOD KAUKO-OHJAIN MUIDEN KAUKO-OHJAIMIEN KOMENTOJEN OPETTAMINEN KOMENTOJEN KOPIOIMINEN MAKROT TAUSTAVALAISTUKSEN OHJELMOINTI TEHDASASETUSTEN PALAUTTAMINEN YHTEENVETO OHJELMOINNEISTA UNIAJASTIN ONGELMIEN RATKAISUJA TEKNISET TIEDOT

3 Tärkeitä turvallisuusohjeita VAROITUKSIA ÄLÄ ALTISTA LAITETTA SATEELLE TAI KOSTEUDELLE. SEURAUKSENA ON SÄHKÖISKUVAARA. TYÖNNÄ PISTOKE KUNNOLLA PISTORASIAAN NIIN SYVÄLLE KUIN SE MENEE. Soittimen sisällä on lasersäde. Älä avaa viallista soitinta itse vaan toimita se asianmukaiseen huoltoon. Ohjeiden vastaisen käytön seurauksena saatat joutua alttiiksi lasersäteilylle tai sähköiskulle. Älä avaa laitetta ÄLÄKÄ KATSO SÄTEESEEN. Kolmion sisällä oleva salama varoittaa laitteen sisällä olevasta vaarallisen korkeasta jännitteestä. Kolmion sisällä oleva huutomerkki kertoo tärkeästä laitteen käyttöön tai hoitoon liittyvästä ohjeesta. Huomaa, että laitteen ollessa valmiustilassa (STANDBY), se on silti kytkettynä sähköverkkoon ja siis jännitteellinen. VAROITUS Muut kuin NAD Electronicsin hyväksymät muutokset tähän laitteeseen saattavat tehdä laitteen käytöstä vaarallista. HUOMAUTUKSIA KOSKIEN LAITTEEN SIJOITUSTA Riittävän ilmanvaihdon varmistamiseksi jätä laitteen ympärille tyhjää tilaa vähintään seuraavasti: Sivuille: 10 cm Taakse: 10 cm Yläpuolelle: 50 cm Huolehdi siitä, että laitteen sisään ei pääse ilmanvaihtoaukkojen kautta esineitä tai nesteitä. Älä pidä kukkamaljakkoa laitteen päällä. 3

4 Tärkeitä turvallisuusohjeita Ole varovainen sijoittaessasi laitetta hyllyyn. Vältä täräyttämästä laitetta ja aseta se vain tukevalle, tasaiselle hyllylle, josta se ei pääse putoamaan. Putoava laite saattaa vaurioitua tai aiheuttaa lapselle vamman. Kirjoita muistiin soittimesi malli ja sarjanumero ennen asennusta. Ne saattavat olla tarpeellisia tietoja asioidessasi huollon kanssa. Tiedot löytyvät laitteen takalevystä. MALLI: SARJANUMERO: Huolehdi laitteen asianmukaisesta hävittämisestä kun se poistetaan käytöstä. KIITOS, ETTÄ VALITSIT NADIN! VISO TWO on DVD-soittimella varustettu AV-viritinvahvistin, jossa on tehokas digitaalinen signaalinkäsittely ja uskomattoman tarkat digitaaliset äänipiirit. Silti se on mahdollisimman yksinkertainen käyttää. Olemme pyrkineet rakentamaan VISO TWO:n niin musikaaliseksi ja äänikuvaltaan avaraksi kuin mahdollista käyttäen apuna neljännesvuosisadan mittaista kokemustamme hifi- ja kotiteatterilaitteista. Lähtökohtanamme on ollut sama kuin kaikkien NADin laitteiden kohdalla: tekniikkaa musiikin ehdoilla. Näin voimme tarjota ensiluokkaisen monikanava- ja kaksikanavaäänen vuosiksi eteenpäin. Toivomme, että käytät hetken aikaa tämän käyttöohjeen lukemiseen. Se nimittäin saattaa säästää sinulta aikaa myöhemmin käyttäessäsi laitetta. Samalla saat kaiken hyödyn irti sen monipuolisista ominaisuuksista. Voit rekisteröityä VISO TWO:n käyttäjäksi NADin internetsivuilla osoitteessa NAD is a trademark of NAD Electronics International, a division of Lenbrook Industries Limited Copyright 2008, NAD Electronics International, a division of Lenbrook Industries Limited. Kaikki oikeudet pidätetään. 4

5 Aloittaminen PAKKAUKSEN SISÄLTÖ AM-kehäantenni FM-lanka-antenni HTR 6 -kauko-ohjain ja 4 kpl AAA-kokoisia paristoja Tämä käyttöohje Irrotettava verkkojohto SÄÄSTÄ ALKUPERÄINEN PAKKAUS Säästä laitteen alkuperäinen pakkaus, sillä laite on paras kuljettaa siinä. Monet laitevauriot syntyvät kuljetuksien aikana, joten alkuperäinen pakkauslaatikko kannattaa säilyttää! SIJOITUSPAIKKA Muista edellä ilmoitetut ilmankiertoon liittyvät vähimmäisvaatimukset. Kauko-ohjaimen toimintasäde on noin 7 metriä. Sen varmistamiseksi laite kannattaa sijoittaa kuuntelu- ja katselupaikan etupuolelle ja mieluiten erilleen muista laitteista tai niiden päälle. Lämmön poistumisen varmistamiseksi laitetta ei tule sijoittaa muiden laitteiden alle. Mikäli aiot sijoittaa laitteen umpinaiseen laitetelineeseen tai hyllyyn, varmista sen sopivuus NAD-kauppiaaltasi. TIETOJA VISO TWO:STA Olemme pyrkineet rakentamaan VISO TWO:n niin musikaaliseksi kuin mahdollista käyttämällä parhaita komponentteja ja rakenteita. Tässä muutama esimerkki: Korkealuokkaiset osat kaikkialla laitteen analogiaosassa takaavat huippuluokan äänen kaikista ohjelmalähteistä mukaan lukien DVD-audiolevyiltä. VISO TWO:n korkealuokkainen DVD-soitin toistaa monenlaisia levyformaatteja: DVD video, DVD-R/-RW/+R/+RW, DVD-A, SVCD VCD, DivX, Audio CD, CD-R/-RW sekä MP3:t, WMA:t ja JPEGit. Kullattujen liittimien ansiosta kontakti on mahdollisimman hyvä. RS-232-liitäntä. HTR 6 -JÄRJESTELMÄKAUKO-OHJAIN Laitteesi mukana on toimitettu helppokäyttöinen kauko-ohjain, jolla voit ohjata koko AV-laitteistoasi. Se toimii paitsi NAD-merkkisten, myös muun merkkisten infrapunakauko-ohjaimella ohjattavien laitteiden kanssa - esimerkiksi televisioiden, satelliittivirittimien, videonauhureiden tai toisen DVD-soittimen kanssa. 5

6 Aloittaminen PIKA-ALOITUS Jos haluat päästä mahdollisimman pian nauttimaan uudesta NAD VISO TWO -viihdekeskuksestasi, lue seuraavasta pikaohjeet laitteen yhdistämisestä televisioon ja peruskäytöstä. CD- TAI DVD-LEVYN TOISTAMINEN Yhdistä VISO TWO:n MONITOR OUT -liitäntä televisiosi vastaavaan tuloliitäntään käyttäen komposiitti- tai S-Video-liitäntää. Kytke oikea ja vasen etukaiutin VISO TWO:n R ja L -kaiutinliittimiin varmistuen että punainen johto tulee punaiseen liittimeen ja musta mustaan. Varo etteivät johdot kosketa toisiaan. Mikäli järjestelmääsi kuuluu aktiivinen subwoofer, yhdistä se VISO TWO:n SUBWOOFER PRE- OUT -liitäntään. Kytke laite verkkoon, jolloin etulevyyn syttyvä sininen merkkivalo kertoo laitteen olevan valmiustilassa valmiina käyttöön. Kun haluat toistaa DVD-levyä, paina HTR 6 -kauko-ohjaimen DVDpainiketta ja seuraavaksi OPEN/CLOSE-painiketta, jolloin levykelkka aukeaa ja voit asettaa haluamasi levyn soittimeen. Aloita toisto painamalla. Ääni toistuu stereona ja kuva näkyy näyttölaitteessasi. (Jos toistossa on ongelmia, saatat joutua muuttamaan DVD:n kuvaruutuvalikosta kuvan ja äänen asetukset) Nauti kuvasta ja äänestä, mutta muista lukea tämä koko ohje lävitse, jotta osaat tehdä kaikki tarvittavat asetukset ja määritykset. 6

7 Etulevy 1 VIRTAPAINIKE. Kytkee laitteen valmiustilaan/päälle. Normaalikäytössä suosittelemme laitteen jättämistä kuuntelun/katselun jälkeen valmiustilaan. Virta kytkeytyy päälle myös painettaessa laitteen tai kauko-ohjaimen OPEN/CLOSEpainiketta. Kun haluat kytkeä laitteen valmiustilaan kauko-ohjaimella, paina OFFpainiketta. Huomaa, että jos laite irrotetaan verkosta, asetukset ja säädöt säilyvät sen muistissa silti useita viikkoja. 2 MERKKIVALO: Palaa oranssina kun laite on valmiustilassa. Kun laite on päällä, merkkivalo on sininen. 3 NUOLIPAINIKKEET: Yhdessä ENTERpainikkeen avulla nuolipainikkeilla liikutaan laitteen valikoissa. Lisäksi Painikkeella tai voit etsiä asemia käsin ULA- tai AMaaltoalueelta. Kun pidät painiketta painettuna yli 2 sekunnin ajan, haku pysähtyy automaattisesti seuraavan kuultavissa olevan aseman kohdalla. DVD- tai CD-toiston aikana painikkeet ohjaavat äänellistä/kuvallista pikasiirtoa : Selaa muistiin tallennettuja radioasemia. Selaus hyppää automaattisesti tyhjän muistipaikan yli. DVD-käytössä näillä painikkeilla valitaan haluttu kappale tai kohtaus. Ajastinta ohjelmoitaessa painikkeilla valitaan tunnit ja minuutit. 4 MENU: Tuo näkyviin DVD-levyn valikon. Kun ohjelmalähteenä on radio, painike toimii samoin kuin TUNER MODE -painike. 5 DISPLAY: Vaihtaa radiota kuunneltaessa näyttöön asema-tunnuksen, radiotekstin tai aseman taajuuden. Katso lisätietoja kohdasta Radion kuuntelu. Muun ohjelmalähteen yhteydessä vaihtaa optisen, koaksiaalisen tai analogisen äänen sisääntulon välillä. DVD:tä käytettäessä painike vaihtaa kahden DVDvalikon välillä. 6 MEMORY: Tallentaa kuuluviin haetun aseman muistiin. Lisätietoja kohdassa Radion kuuntelu. 7 INFRAPUNAVASTAANOTIN: Kohdista kauko-ohjain tätä ikkunaa kohti. Tähän osuva kirkas valo heikentää infrapunajärjestelmän toimintaa tai estää sen kokonaan. Vastaanottokyky on noin 7 m, 30 asteen säteellä. 8 NÄYTTÖ: Näyttö kertoo tietoja VISO TWO:n toiminnasta, asetuksista ja esimerkiksi kellonajan. 9 TIMER ON/OFF: Pidä painettuna säätääksesi laitteen kellon, ohjelmoidaksesi ajastimen ja kellonaikanäytön. 10 AALTOALUEEN VALINTA 11 TUNER MODE: Stereo-/monokytkin. 7

8 Etulevy 12 TONE: Äänensävynsäädöt. Valitse tätä painiketta painelemalla säätökohde: basso, diskantti, äänensävyt säädöt päälle, äänensävynsäädöt pois. 13 ÄÄNENVOIMAKKUUSSÄÄTÖ 14 OHJELMALÄHTEEN VALITSIN. Valitsee kuva- ja äänilähteen seuraavassa järjestyksessä kun käännät valitsinta: DVDsoitin Kaapeli-tv-/satelliittiviritin (CABLE/SAT) Videonauhuri (VCR)/iPod etulevyn tuloliitäntä radio DVD-soitin. 15 SURROUD-TEHOSTE. Valitse haluamasi tehoste painiketta painelemalla. 16 STOP: Paina tätä kun haluat keskeyttää DVD-levyn toiston. Kun painat seuraavan kerran PLAY-painiketta, toisto jatkuu siitä, mihin se viimeksi keskeytyi. Mikäli haluat lopettaa toiston kokonaan, paina STOPpainiketta kahdesti. 17 PLAY/PAUSE: Aloittaa/keskeyttää DVD/VCD/CD-levyn toiston. 18 OPEN/CLOSE: Avaa/sulkee levykelkan. 19 LEVYKELKKA: Levy asetetaan levykelkkaan tekstipuoli ylöspäin. 20 Etulevyn tuloliitäntä: Tähän liitäntään voit kytkeä helposti esimerkiksi kannettavan musiikkisoittimen tai videokameran. Saat ohjelmalähteen kuuluviin/näkyviin kun valitset ohjelmalähteeksi Front. 21 KUULOKELIITÄNTÄ: Kuulokeliitäntään voidaan yhdistää isolla kuulokeliittimellä varustetut kuulokkeet. Jos kuulokkeissasi on pieni liitin, käytä sovitinta. Kaiuttimien ääni mykistyy automaattisesti kun kuulokkeet kytketään laitteeseen. 8

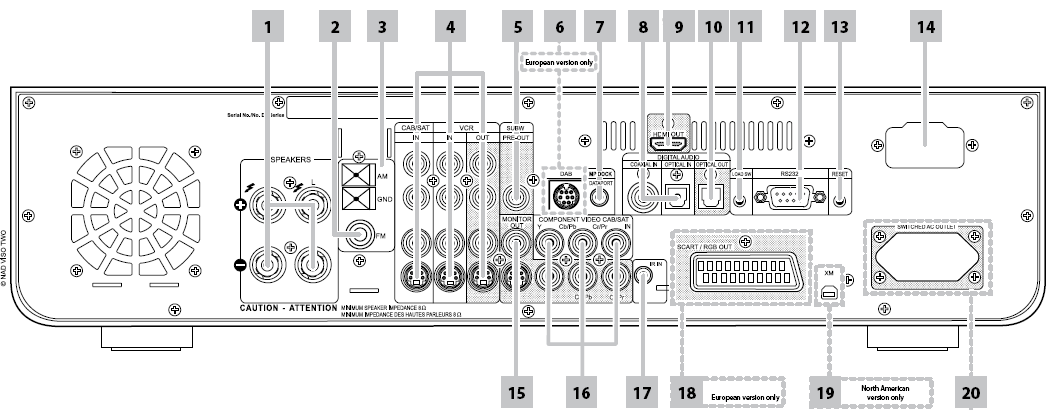

9 Takalevy Varmistu ennen liitäntöjen tekemistä, että laite ei ole kytketty verkkoon. 1 KAIUTTIMET: Kiinnitä oikean kaiuttimen kaapelit kirjaimella R merkittyyn liitinpariin ja vasemman kaiuttimen kaapelit kirjaimella L merkittyyn liitinpariin siten, että kaapeleiden napaisuus tulee oikein (++ ja --). Katso yllä olevaa kuvaa. HUOMAA Käytä kunnollista kaiutinkaapelia (kysy lisää kauppiaaltasi). Voit käyttää johdoissa banaaniliittimiä tai työntää liittimeen kaiutinkaapelin kuoritun pään. Kiristä liittimet kunnolla ja varmistu että kaapeleiden päät eivät pääse koskettamaan toisiaan. Äänenlaatu on parhaimmillaan kun käyttävien etukaiuttimien impedanssi on vähintään 8 ohmia. 2 ULA-ANTENNI: Laitteen mukana toimitettu ULA-antenni toimii yleensä parhaiten kun se on kiinnitetty pystysuoraan T-kirjaimen muotoon esimerkiksi seinään. Kokeile eri sijoituspaikkoja parhaan kuuluvuuden saamiseksi. 3 AM-ANTENNI: Laitteen mukana toimitettu AM-antenni antaa parhaan kuuluvuuden yleensä pystyasennossa. Suuret metalliset esineet saattavat huonontaa vastaanottoa. Kiinnitä antennin johdin VISO TWO:n takalevyssä olevaan ruuviin. HUOMAA: Parhaan AM-kuuluvuuden saat erikseen hankittavalla antennilla. Kysy lisää antenniasennusliikkeestä. Älä kuitenkaan kiinnitä AM-kiinnitysruuviin muuta kuin laitteen mukana toimitettu kehäantenni. 4 CABLE/SAT ja VCR: Näihin liitetään joko S- Video- tai komposiittikaapelein HDTV-tai satelliittiviritin ja sen analoginen ääni. VCRliitäntöihin voidaan kytkeä esimerkiksi kuvanauhuri tai DVD-tallennin. Yhdistä VISO TWO:n VIDEO OUT tallentavan laitteen tuloliitäntöihin. Huomaa, että jos käytät videonauhuria ainoastaan toistoon, jälkimmäinen liitäntä jää käyttämättä. 5 PRE-OUT SUBWOOFER: Kytke näihin liitäntöihin aktiivinen (omalla vahvistimella varustettu) subwoofer tai sitä ohjaava päätevahvistin. 6 DAB IN: Tähän voidaan kytkeä DABvastaanotin digitaalisten radiolähetysten vastaanottamista varten. Kysy lisää kauppiaaltasi. 7 MP DOCK: Dataliitäntä NAD IPD 1 -ipodsovittimelle (lisävaruste). 8 KOAKSIAALINEN JA OPTINEN DIGITAALILIITÄNTÄ Näihin liitäntöihin voit kytkeä digitaalisesti esimerkiksi CD- tai HDTV-äänen. 9

10 Takalevy 9 HDMI-LÄHTÖLIITÄNTÄ: Kytke VISO TWO tämän lähtöliitännän kautta videoprojektoriin tai teräväpiirtotelevisioon. VAROITUS: Ennen HDMI-kaapelin irrottamista tai kiinnittämistä laitteen oltava irrotettuna verkosta! Muussa tapauksessa laite saattaa vaurioitua. 19 EI SUOMEEN TUOTAVISSA MALLEISSA. 20 VIRRANANTO: Tähän voidaan kytkeä jokin laite, jonka haluat käynnistyvän ja sammuvan yhdessä VISO TWO:n kanssa. HUOMAA: Tähän kytkettyjen laitteiden ottoteho saa olla yhteensä enintään 100 W. 10 OPTINEN LÄHTÖLIITÄNTÄ: Tähän liitetään digitaalinen äänitallennin, esimerkiksi CDtallennin, DAT-nauhuri tai tietokoneen äänikortti. 11 LOAD SW: Tulevaisuudessa VISO TWOn ohjelmisto voidaan päivittää tämän painikkeen ja RS-232 -väylän avulla. 12 RS-232: Tähän dataväylään kytkettävän kaapelin (lisävaruste) avulla voit yhdistää viihdekeskuksesi laitteet käytettäväksi monipuolisilla, oppivilla kaukosäätimillä ja saada laitteet kommunikoimaan keskenään. Kysy lisää kauppiaaltasi. 13 RESET: Mikäli laitteen toiminnassa on ongelmia, tämän painikkeen painallus käynnistää laitteen uudelleen ja saattaa siten auttaa. 14 IRROTETTAVA VERKKOKAAPELI: Tällä johdolla laite kytketään sähköverkkoon. 15 MONITOR: Tällä voit yhdistää laitteen televisioon/näyttölaitteeseen käyttäen RCAja S-videokaapelia. 16 KOMPONENTTIVIDEOLÄHTÖ- /TULOLIITÄNTÄ: Kytke halutessasi televisio tai muu näyttölaite käyttäen näitä komponenttivideoliitäntöjä. Älä luota ainoastaan kaapeleiden värikoodeihin vaan tarkista, että myös kirjainkoodit vastaavat toisiaan. 17 IR IN: Liitäntä erilliselle infrapunavastaanottimelle. 18 SCART-LIITÄNTÄ: Tämän liitännän kautta toistuu RGB-kuvasignaali. Tätä käyttäen voit kytkeä VISO TWO:n television/näyttölaitteen vastaavaan tuloliitäntään. 10

11 Aloittaminen TEHDASASETUSTEN PALAUTTAMINEN Joskus virtapiikit ja -katkot voivat aiheuttaa laitteen toimintaan häiriöitä. Voit palauttaa VISO TWO:n alkutilaansa näin: 1. Kytke VISO TWO AM-vastaanotolle. 2. Paina nopeasti peräkkäin ensin painiketta PLAY/PAUSE sitten STOP ja pidä sitten DISPLAY-painiketta painettuna yli 7 sekunnin ajan. Laite kytkeytyy valmiustilaan ja käynnistyy sitten uudelleen DVD ohjelmalähteeksi valittuna. HUOMAA: Laitteen palauttaminen alkutilaan poistaa muistista kaikki sinne tallennetut radioasemat ja ajastimen ohjelmoinnit. DVD-KUVARUUTUNÄYTÖN KÄYTTÄMINEN VISO TWO:ssa on DVD-soittimen kuvaruutunäyttö, jonka avulla tarvittavat asetukset tehdään. Siksi laite on syytä kytkeä heti aluksi televisioon/näyttölaitteeseen. Valikko tulee näkyviin kun painat painiketta SETUP. Ellei valikko tule näkyviin, tarkista tekemäsi kuvaliitännät. Huomaa: Valikko ei tule näkyviin jos kuulokkeet ovat kytkettyinä. 1. Etsi valikosta haluamasi kohta painamalla kauko-ohjaimen nuolipainikkeita ja. 2. Valitse kohta painamalla ENTER ja muuta asetusta painelemalla painikkeita ja tai ENTER. 3. Tallenna asetukset valitsemalla valikon kohta Save & Exit. Ellet halua tallentaa asetuksia, valitse Do not Save & Exit. Voit poistua tallentamatta myös painamalla kauko-ohjaimen painiketta SETUP. 11

12 Asetukset Saat näkyviin kuvaruutuvalikon kun painat kauko-ohjaimen DISPpainiketta. Saat kuvaruutuun tietoa DVD-, VCD- tai CD-levyn toistoajoista ja parhaillaan toistettavasta kappaleesta/kohtauksesta, äänestä, tekstityksestä, kuvakulmasta ja surroundasetuksista. Joillakin DVD-levyillä on omia DVD-valikoiksi kutsuttuja valikoita, joita käytetään esimerkiksi tekstityskielen ja eri ääniraitojen valitsemiseen. Kaikilla levyillä valikot ovat mahdollisesti erilaisia mutta niitä käytetään samaan tapaan. Valitse haluamasi kohta nuolipainikkeilla ja ja paina ENTER. HUOMAA: DISP-toiminto ei ole käytettävissä kaikilla levyformaateilla. DISP-painiketta painelemalla voit selata tietoja DVD-levystä/- toistosta. Näyttö sulkeutuu itsestään 10 sekunnin kuluttua. OHJELMALÄHTEET Voit valita kuva- ja äänilähteen seuraavassa järjestyksessä kun käännät valitsinta: DVD-soitin Kaapeli-tv-/satelliittiviritin (CABLE/SAT) Videonauhuri (VCR)/iPod etulevyn tuloliitäntä radio DVD-soitin. Kun kauko-ohjaimen laitevalintakytkin on asennossa AMP, ohjelmalähde voidaan valita suoraan numeropainikkeilla niissä olevien merkkien mukaisesti. ÄÄNENVOIMAKKUUSSÄÄTÖ Säädä äänenvoimakkuus laitteen etulevyn säätimellä tai kauko-ohjaimen -painikkeilla. Voit painella painikkeita lyhyesti tai pitää painettuna, jolloin säätö tapahtuu nopeammin. Yksi painallus laskee/nostaa äänenvoimakkuutta 1 db. Laite käynnistyy viimeksi käytössä olleella äänenvoimakkuudella mutta kuitenkin turvallisuussyistä aina enintään voimakkuudella -15 db. MYKISTYS MUTE-painikkeella voi mykistää koko laitteiston äänen. Huomaa: Äänenvoimakkuuspainikkeiden painaminen kytkee mykistystoiminnon pois päältä. SUBWOOFERIN TASON SÄÄTÄMINEN Voit säätää subwooferin tasoa +/- 12 db kauko-ohjaimen SUB -painikkeilla. 12

13 Asetukset ÄÄNENSÄVYNSÄÄDÖT Paina TONE-painiketta ja valitse BASS (basso) tai TREBLE (diskantti) ja säädä sitten asetus joko VISO TWO:n äänenvoimakkuussäätimellä tai kauko-ohjaimen äänenvoimakkuudensäätöpainikkeilla. Säätöasteikko on +/- 12 db. Tone Active -asetus tarkoittaa, että äänensävynsäädöt ovat käytössä; Tone Defeat puolestaan, että ne ovat pois käytöstä. Ellet aio käyttää äänensäätöjä, kytke ne pois käytöstä, jolloin äänenlaatu on parempi. HUOMAA: Äänensävynsäädöt vaikuttavat vain pääkaiuttimiin. Eivät subwooferiin. Tehdyt säädöt vaikuttavat kaikkiin ohjelmalähteisiin ja ovat käytössä myös Surroundtehosteissa. ÄÄNIASETUSVALIKKO 1. LISTENING MODE VISO TWOssa on kaksi erilaista Surroundtehostetta, jotka on tarkoitettu erityyppisten tallennusten toistoon. Kun ohjelmalähde on stereofoninen, vaihtoehdot ovat nämä: DOLBY VIRTUAL SPEAKER (DVS) Tämän tehosteen ansiosta voit nauttia 5.1-äänen kaltaisesta toistosta vain kahta kaiutinta käyttäen. Järjestelmään on mallinnettu kaksi erilaista, todellisiin mittauksiin perustuvaa tilaa. DVS Reference on pieni, hyvin vaimennettu huone, joka toimii niin elokuvien katselussa kuin musiikin kuuntelussa. DVS WIDE on iso, konserttisalimaisempi tai elokuvateatterimaisempi huone. STEREO Kaikki ääni ohjautuu pääkaiuttimille ja subwooferille (mikäli sellainen kuuluu laitteistoon). Valitse Stereo kun kuuntelet stereo- tai monoäänitystä eli esimerkiksi cd-levyä tai radiota. Monikanavaisen äänen (Dolby Digital ja DTS) yhteydessä Downmix-toiminto tarkoittaa monikanavaisen äänen muuttamista stereoäänen kaltaiseksi. 13

14 Asetukset Seuraavassa esitellyt digitaaliset ääniformaatit edellyttävät, että käytössä on kyseistä ääntä sisältävä äänilähde. VISO TWO tunnistaa signaalin automaattisesti mutta joskus se on valittava käyttöön käsin esimerkiksi DVD-levyn valikosta. DOLBY DIGITAL Dolby Digital on monikanavainen ääniformaatti, jonka on kehittänyt Dolby Laboratories. Kyseessä on 5.1-kanavainen formaatti, jonka ääni on dynaamisempi ja tilantunnultaan parempi kuin edeltäjänsä Dolby Surroundin. DYNAMIIKAN SUPISTUS DRC Voit valita Dolby Digital -ääniraidoille haluamasi dynamiikkatason vaihtoeh-doista OFF, 25, 50, 75 ja 100 %. Näin äänen voimakkaimmat kohdat toistuvat hiljaisempina. Esimerkiksi yökuunteluun suosittelemme asetusta 100, jolla voimakkaimpien kohtien kompressointi on suurin. OFFasennossa toiminto ei ole käytössä, joten dynamiikka toistuu alkuperäisenä. Huomaa, että tämä toiminto on käytössä vain Dolby Digital -signaalilla. DTS Digital Theater System (DTS) on digitaalinen monikanavaääniformaatti, jonka bittinopeus on suurempi kuin Dolby Digitalissa. Vaikka sekä Dolby Digital että DTS ovat molemmat 5.1-kanavaisia, DTS antaa tavallisesti paremman äänenlaadun, koska siinä on vähemmän kompressiota eli suurempi dynamiikka. DOLBY HEADPHONE Minkä tahansa kuulokkeiden kanssa toimiva tekniikka, joka simuloi 5.1- kanavaista toistoa kuulokkeiden kautta. Erinomainen tapa uppoutua kuuntelemaan monikanavaisesti muita häiritsemättä. Toiminnossa on kolme eri tasoa, jotka perustuvat mittauksiin kolmessa erilaisessa huoneessa. DOLBY HP MODE 1: Pieni, hyvin vaimennettu huone, joka toimii niin elokuvien katselussa kuin musiikin kuuntelussa. Referenssihuone. DOLBY HP MODE 1: Hieman kaikuisampi olohuone, joka sopii musiikinkuunteluun mutta myös erinomaisesti elokuvien katseluun. DOLBY HP MODE 1: Iso, konserttisalimaisempi tai elokuvateatterimaisempi huone. Valitse DOLBY HP OFF kun haluat kuunnella ilman tehosteita. 14

15 Asetukset 2. INPUT SETTINGS INPUT Valitsee kuva- ja äänilähteen seuraavassa järjestyksessä kun painelet nuolipainikkeita ja : DVD-soitin Kaapeli-tv-/satelliittiviritin (CABLE/SAT) Videonauhuri (VCR)/iPod etulevyn tuloliitäntä radio DVD-soitin. VIDEO IN Kuvatuloliitäntöihin (Kaapeli-tv-/satelliittiviritin (CABLE/SAT), Videonauhuri (VCR)/iPod ja etulevyn tuloliitäntä) kytketään laitteistosi kuvalähteet. AUDIO IN Jokaisen kuvatuloliitännän yhteydessä voidaan ohjelmoida toimimaan mikä tahansa analoginen tai digitaalinen äänituloliitäntä. Painele nuolipainikkeita ja ja valitse haluamasi äänen tuloliitäntä (koaksiaalinen, optinen tai analoginen). Kyseinen tuloliitäntä aktivoituu aina kun valitset ohjelmalähteeksi sen kanssa toimimaan kytketyn kuvatuloliitännän. Suosittelemme, että käytät parhaan äänenlaadun saamiseksi digitaalisia tuloliitäntöjä. 3. SPEAKER SETTINGS Bassotoiston optimoimiseksi laitteelle on ohjelmoitava käytössä olevien kaiuttimien bassotoisto-ominaisuudet. Tämä tapahtuu ilmoittamalla kaiuttimien koko. Vaihtoehdot ovat LARGE (iso), SMALL (pieni) ja MINI (erittäin pieni) tai OFF (kaiutin ei ole käytössä). Pienellä kaiuttimella tarkoitetaan kaiutinta, joka taajuusvaste ulottuu noin 100 Hz asti. MINI 15

16 Asetukset tarkoittaa kaiuttimia, joiden toisto ei yllä alle 150 Hz. Isolla puolestaan viitataan koko äänialueen kaiuttimeen, jonka bassotoisto ulottuu alas. Mikäli laitteistoosi kuuluu subwoofer, tee subwoofer-asetukseksi ON. ENHANCED BASS Kun subwoofer-asetukseksi on tehty ON ja kaiuttimiksi LARGE, myös ENHANCED BASS -toiminto on käytettävissä. Tavallisesti kun pääkaiuttimiksi on määritelty isot kaiuttimet, subwooferille ei ohjata signaalia. Tämän toiminnon ansiosta voit kuitenkin käyttää subwooferia samanaikaisesti isojen kaiuttimien kanssa. Huomaa kuitenkin, että bassovaste saattaa tämän toiminnon myötä olla epätasainen ja korostunut. Huomaa, että voit määritellä subwooferin asetukseksi ON, vaikka pääkaiuttimet olisivat isot (LARGE). Silloin LFE-signaali (bassotehoste) ohjataan sekä subwooferille että kaiuttimiin. Kun kaiutinasetus on SMALL tai MINI, matalat taajuudet ohjataan vain subwooferille. 4. CHANNEL LEVELS On erittäin tärkeää, että kaiuttimien välinen kanavatasapaino on oikea. Nämä asetukset on syytä tehdä, vaikka kaikki järjestelmän kaiuttimet olisivat samanlaisia. Näin varmistetaan, että esimerkiksi subwoofer kuuluu oikealla äänenvoimakkuudella muihin kanaviin nähden ja että tehosteet eivät toistu liian voimakkaina muuhun äänikenttään nähden. KUVA-ASETUSVALIKKO 16

17 Asetukset 1. DISC VIDEO FORMAT Television/näyttölaitteen kuvasuhteen valinta. Letter Box 4:3: Näyttää laajakuvaformaatissa olevan kuvan 4:3- näyttölaitteessa siten, että kuvaruudun ylä- ja alareunaan jää musta palkki. Pan Scan 4:3: Näyttää laajakuvaformaatissa olevan kuvan 4:3- näyttölaitteessa siten, että kuvan vasemmasta ja oikeasta reunasta osa jää näkymättömiin. Widescreen 16:9: Käytä tätä asetusta mikäli käytössäsi on laajakuvanäyttölaite. Huomaa, että eri levyillä on eri kuvasuhde, eli et aina näe kuvaa laajakuvamuodossa. SIGNAL MODE Värijärjestelmän valinta. Auto: Laite tunnistaa värijärjestelmän automaattisesti. NTSC: Valitse tämä, jos käytössäsi on NTSC-näyttölaite. PAL: Valitse tämä, jos käytät PAL-värijärjestelmää käyttävää näyttölaitetta. Tarkista värijärjestelmävaihtoehdot näyttölaitteesi käyttöohjeesta. HDMI RES HDMI-lähtöliitännän tarkkuuden säätö. 480P/576P, 720P, 1080I: Valitse tarkkuus käytössäsi olevan näyttölaitteen mukaan. Auto: Tarkkuus valitaan automaattisesti näyttölaitteesi mukaan. Off: HDMI-liitäntä pois käytöstä. HUOMAA: Komponenttivideo-, komposiitti- ja s-videolähtöliitäntä ovat käytettävissä vain kun HDMI-liitännän tarkkuudeksi on asetettu 480P/576P tai Off. Mikäli kuitenkin haluat käyttää em. Liitäntöjä, irrota HDMI-kaapeli tai tee näin: 1. Valitse ohjelmalähteeksi DVD ja poista soittimessa mahdollisesti oleva levy. Kun näytössä lukee NO DISC, pidä DISPLAY-painiketta painettuna. Näytön alariville tulee ilmoitus käytössä olevasta HDMI-liitännän tarkkuudesta. 2. Valitse kaukosäätimen nuolipainikkeilla ja tai MEMORYpainiketta painelemalla asetukseksi 480P/576P tai Off. 17

18 Asetukset BRIGHTNESS Kuvan kirkkauden säätö asteikolla ±7. Valitse BASIC kun haluat käyttää perusasetusta. SHARPNESS Kuvan terävyyden säätö asteikolla ±7. Valitse BASIC kun haluat käyttää perusasetusta. VIDEO OUTPUT Valitse asetus RGB, jos käytät Scart-liitäntää RGB-kuvasignaalin siirtoon, ja Component, mikäli käytät komponenttivideoliitäntää. 2. DISC AUDIO DIGITAL OUT Digitaalisen lähtöliitännän tyyppi. Bitstream: Valitse tämä jos yhdistät VISO TWOn Dolby Digital, DTS- tai MPEG-dekooderilla varustettuun vahvistimeen tai muuhun laitteeseen. PCM: Valitse tämä tämä jos yhdistät VISO TWOn kaksikanavaiseen stereovahvistimeen. DOlby Digital tai MPEG-koodatut levyt muunnetaan tällöin automaattisesti kaksikanavaisiksi. DISC TYPE DVD-levyn tyyppi. DVD-AUDIO: Toistaa niin DVD-audio- kuin DVD-videolevyt mutta DVDaudiolevyt toisto on riippuvainen levystä. DVD-Video: Soitin toistaa vain DVD-videolevyt. Huomaa: Asetuksen voi tehdä vain kun soittimessa ei ole levyä. Asetus astuu voimaan kun suljet valikon. Kun soittimessa on DVD-audiolevy, näytössä lukee DVD Audio. Jos valitset asetukseksi DVD-Video, näytössä lukee hetken ajan DVD-Video. Joillakin DVD-levyillä sisältö on jaettu ryhmiin. Voit siirtyä nopeasti ryhmästä toiseen kuvaruutuvalikon avulla. 1. Paina toiston aikana DISP. 2. Valitse G nuolipainikkeilla tai. 3. Valitse haluamasi ryhmä numeropainikkeilla. 18

19 Asetukset PCM FORMAT Voit valita VISO TWOssa PCM-signaalin näytetaajuudeksi 48 tai 96 khz. 96 khz: Signaali kulkee laitteen läpi sellaisenaan ilman käsittelyä. 96 khz > 48 khz: Näytetaajuudeksi muunnetaan 48 khz. Käytä tätä mikäli muut laitteesi edellyttävät tätä näytetaajuutta. 3. DISC LANGUAGE KIELIVALINNAT Voit DVD-levystä riippuen valita äänelle (Audio), tekstitykselle (Subtitle) ja valikoille (Menu) haluamasi kielen. Tämä on käytössä aina ellei levyn asetukset määrää muuta. Valitse kieleksi jokin seuraavista: Alkuperäinen, englanti, ranska, saksa, hollanti, espanja, italia, venäjä tai ruotsi. Ellet halua tekstitystä lainkaan, valitse Off. 4. KATSELUN ESTO PASSWORD Salasanan avulla laitteen luvaton käyttö voidaan estää. 1. Valitse kohta Password, jolloin näkyviin tulee oheinen valikko: 19

20 Asetukset 2. Kirjoita kohtaa Old Password salasana Voit vaihtaa salasanan haluamaksesi kirjoittamalla sen kenttään New Password. 4. Kirjoita uusi salasana uudelleen kenttään Confirm. Tarvittaessa voit peruuttaa toiminnon valitsemalla Exit. 5. DIVX-ASETUKSET DIVX SUBTITLE Voit DivX-levystä riippuen valita tekstitykselle haluamasi kielen. Tämä on käytössä aina ellei levyn asetukset määrää muuta. DIVX REGISTRATION Jos käytät DivX-koodattuja Video-On-Demand-palveluja, voit syöttää tarvittavan salasanan valitsemalla tämän kohdan. KUVARUUTUVALIKOIDEN KIELI OSD Valitse kuvaruutuvalikoiden kieleksi jokin seuraavista: Englanti, ranska, saksa, hollanti, espanja, italia, venäjä tai ruotsi. 20

21 DVD/VCD/CD-soittimen käyttö TOISTETTAVAT LEVYFORMAATIT Soitin toistaa DVD-R/-RW/+R/+RW:t, DVD-A:t SVCD:t PBC:llä tai ilman (Play Back Control), VCD:t, CD:t CD-R:t, CD-RW:t, DivX:t,WMA:t, JPEG:t ja MP3:t. Nämä levyt eivät toistu: Video CD-CD-ROM, CD-Extra, CD-G, photo-cd eikä CD-i. Älä yritä toistaa näitä, sillä ne saattavat vaurioittaa soitinta pysyvästi. ALUEKOODI Soittimen aluekoodi (1 tai 2) on näkyvissä laitteen takalevyssä ja sillä voidaan toistaa ainoastaan kyseisellä aluekoodilla varustettuja levyjä. LEVYN TOISTO Avaa levykelkka painamalla OPEN/CLOSE-painiketta. Voit painaa OPEN/CLOSE-painiketta myös laitteen ollessa valmiustilassa, jolloin virta kytkeytyy päälle automaattisesti. Aseta levy kelkkaan tekstipuoli ylöspäin. Tarkista että levy asettuu kelkkaan oikein. Muuten levy saattaa vaurioitua ja laite mennä epäkuntoon. Älä koske levykelkkaan sen liikkuessa. Kelkka sulkeutuu ja toisto alkaa kun painat PLAY/PAUSEpainiketta. Jos levy on kelkassa väärin päin, näyttöön ja kuvaruutuun tulee ilmoitus DISC Err. Jos laitat soittimeen CD- tai VCD-levyn, näyttöön tulee levyllä olevien kappaleiden määrä ja kokonaiskesto. Jos levy on SVCD, näyttöön ja kuvaruutuun tulee lyhenne PBC (Play Back Control). Toiminnon saa pois käytöstä HTR 6 -kauko-ohjaimen MENU-painikkeella. Kun koko levy on toistettu, toisto lakkaa ja näyttöön tulee valikko. Kun käytät DVD-soitinta kauko-ohjaimella, tarkista, että sen valintakytkin on asennossa DVD. HUOMAA: Älä siirrä soitinta toiston aikana. Se saattaa vaurioittaa levyä ja soitinta. Älä estä levykelkan liikkumista. Älä nosta soitinta levykelkasta tai aseta sen päälle vieraita esineitä. Älä laita sormia sulkeutuvan levykelkan päälle. DVD-levystä riippuen kaikki toiminnot eivät välttämättä ole käytettävissä. 21

22 DVD/VCD/CD-soittimen käyttö TITLE- JA MENU-PAINIKE Title-painikkeella saat näyttöön luettelon levyllä olevista kohtauksista. Kun painat painiketta uudelleen, toisto jatkuu. Voit valita haluamasi kohtauksen numeropainikkeilla. Menu-painikkeella saat näyttöön levyn päävalikon. RANDOM, satunnaissoitto Kun painat tätä painiketta toiston aikana, kuvaruudulla näkyy hetken RANDOM. Satunnaissoitto alkaa kun painat painiketta tai. Paina RANDOM-painiketta uudelleen kun haluat palata normaalitoistoon. IPod-toiston yhteydessä näytössä näkyy Ran Song kun soitin toistaa kaikki albumin tai soittoluettelon kappaleet, ja Ran Album kun soitin toistaa kaikkien albumien kaikki kappaleet satunnaisessa järjestyksessä. REPEAT, uudelleensoitto Kun painat kauko-ohjaimen REPEAT-painiketta kerran soitin toistaa samaa kappaletta tai kohtausta yhä uudelleen. Kun painat painiketta toistamiseen, soitin toistaa koko levyn uudelleen. Kolmas painallus ottaa toiminnon pois käytöstä. Näytössä näkyvät uudelleensoiton symbolit: Rpt: Kappaleen tai tiedoston uudelleentoisto. RpA: Kaikkien albumin tai soittoluettelon kappaleiden uudelleentoisto. Rpf: MP3-/WMA-/JPEG-kansion uudelleentoisto. Vilkkuva T: DVD-levyn kappaleen uudelleentoisto. Vilkkuva C: DVD-levyn kohtauksen uudelleentoisto. Vilkkuva G: DVD-audioryhmän uudelleentoisto. SLOW, hidastus Valitse haluamasi hidastusnopeus painelemalla painiketta tai. Palaa normaaliin toistoon painamalla PLAY. PYSÄYTYSKUVA JA KUVA KUVALTA -TOISTO Paina toiston aikana kauko-ohjaimen painiketta tai etulevyn PLAY/PAUSE-painiketta. Voit edetä kuva kuvalta kun painelet kaukoohjaimen painiketta. Palaa normaaliin toistoon painamalla PLAY ( ). ZOOM Tällä painikkeella voit suurentaa kuvan toiston tai pysäytyskuvan aikana. Jokainen painallus suurentaa kuvaa seuraavasti: ZOOM 1, ZOOM 2 ja ZOOM 3 ja paluu normaalikokoon. Siirrä suurennuskohtaa kaukosäätimen nuolipainikkeilla niin, että näet haluamasi kohdan. HUOMAA: Suurennus ei välttämättä toimi kaikilla dvd-levyillä 22

23 DVD/VCD/CD-soittimen käyttö OHJELMOINTI Tällä toiminnolla voit ohjelmoida 30 suosikkikappaleellesi toistojärjestyksen. Ohjelmoinnin aikana toisto ei saa olla päällä. 1. Aseta CD-/MP3-/WMA-levy soittimeen, jolloin näyttöön tulee valikko. 2. Valitse painikkeella kohta View Filter. 3. Siirry painikkeella kohtaan Prog Edit: Off ja paina ENTER-painiketta muuttaaksesi asetukseksi Prog Edit: On. Tarkista painikkeella, että olet View: Browser -tilassa. Jos olet View: Program -tilassa, paina ENTER-painiketta. 4. Paina painiketta, jolloin pääset valitsemaan kappaleita. Paina ENTER, jolloin kappaleen kohdalle tulee merkki. 5. Siirry painikkeella kohtaan Add to Program ja paina ENTER. 6. Toista kohta 4 ja 5 muiden kappaleiden ohjelmoimiseksi. 7. Lopeta ohjelmointi muuttamalla Prog Edit -asetukseksi Off (vaihda asetus painamalla ENTER). 8. Aloita toisto painamalla PLAY/PAUSE. Pääset tekemään ohjelmointia myös painamalla kauko-ohjaimen painiketta PROGRAM. JO OHJELMOIDUN KAPPALEEN POISTAMINEN Tarkista, että Prog Edit -asetus on On, ja View-asetus Program. 1. Paina painiketta. 2. Valitse kappale, jonka haluat poistaa ja paina ENTER. 3. Siirry painikkeella oikeanpuoleiselle palstalle ja valitse kohta Clear Program. Paina lopuksi ENTER. Huomaa: Voit poistaa kappaleen myös kauko-ohjaimen painikkeella CLEAR. Jos haluat poistaa useita kappaleita, valitse ne kaikki ENTERpainikkeella, jolloin kunkin kappaleen kohdalle tulee merkki. Valitse lopuksi Clear Program kuten yllä. PALUU NORMAALIIN TOISTOON Tarkista, että View-asetus on Browser. Paina sitten nuolipainiketta ja paina ENTER tai PLAY/PAUSE. 23

24 DVD/VCD/CD-soittimen käyttö MP3-, WMA- JA JPEG-LEVYJEN TOISTAMINEN Aseta levy soittimeen, jolloin näet kuvaruudulla luettelona tiedostokansiot tai tiedostot tiedostomuotoineen (MP3, WMA ja JPEG). Levyllä voi olla useita eri tiedostomuotoja. Voit selata kansioita ja tiedostoja kaukosäätimen nuolipainikkeilla. Pääset vasemmalla olevaan kansiovalikkoon kun toisto ei ole käynnissä. Aloita toisto painamalla ENTER tai PLAY. KUVAN KÄÄNTÄMINEN Paina jotakin nuolinäppäintä kuvan näkyessä näytössä, jolloin kuva kääntyy 90 kerrallaan. AJASTIN Seuraavalla tavalla voit ohjelmoida VISO TWOn kellon sekä laitteen sammumis- (OFF TIME) ja käynnistymisajan (ON TIME). 1. Pidä etulevyn painiketta TIMER ON/OFF painettuna vähintään 4 sekunnin ajan. Näyttöön tulee kellonaika, jossa tunnit vilkkuvat. 2. Aseta tunnit painikkeilla ja. 3. Pääset asettamaan minuutit kun painat MEMORY-painiketta. Aseta minuutit kuten yllä. 4. Paina MEMORY-painiketta, jolloin pääset ohjelmoimaan laitteen käynnistymisajan (ON TIME). Aseta tunnit ja minuutit kuten yllä. 5. Paina MEMORY-painiketta, jolloin näyttöön tulee ilmoitus ON TIME YES. Painikkeella tai voit valita myös ON TIME NO ellet halua ottaa ohjelmointi käyttöön. 6. Paina MEMORY-painiketta, jolloin pääset ohjelmoimaan laitteen sammumisajan (OFF TIME). Aseta tunnit ja minuutit kuten yllä. Näytössä näkyvä vihreä aika tarkoittaa laitteen käynnistymisaikaa ja punainen sammumisaikaa. Painelemalla TIMER ON/OFF-painiketta voit tehdä muutoksia ohjelmointeihin. AUTOMAATTINEN VIRRANSAMMUTUS DVD-käytössä VISO TWO kytkeytyy automaattisesti valmiustilaan ellei laitteessa ole levyä eikä sitä käytetä 8 minuuttiin. 24

25 Radiovastaanotto VISO TWO:ssa on korkealuokkainen radiovastaanotin. Huomaa kuitenkin, että vastaanoton laatu on riippuvainen antennisignaalista, maantieteellisistä sijainnista ja säästä. Kun käytät radiota, varmistu, että kauko-ohjaimen valintakytkin on asennossa TUNER. ANTENNIT Laitteen mukana toimitettu ULA-antenni toimii yleensä parhaiten kun se on kiinnitetty pystysuoraan T-kirjaimen muotoon esimerkiksi seinään. Kokeile eri sijoituspaikkoja parhaan kuuluvuuden saamiseksi. Parhaan kuuluvuuden saat erikseen hankittavalla keskusantennilla. Kysy lisää antenniasennusliikkeestä. Laitteen mukana toimitettu AM-antenni antaa parhaan kuuluvuuden yleensä pystyasennossa. Suuret metalliset esineet saattavat huonontaa vastaanottoa. Kiinnitä antennin johdin VISO TWO:n takalevyssä olevaan ruuviin. ASEMIEN VIRITTÄMINEN Valitse ohjelmalähteeksi radio ja haluamasi taajuusalue (ULA tai AM) laitteen etulevyn INPUT SELECTOR -valitsimella tai kauko-ohjaimen +10- painikkeella kun olet ensin painanut AMP tai TUNER. Pidä TUNE-painiketta ( tai ) painettuna yli 2 sekunnin ajan, jolloin automaattinen asemahaku käynnistyy ja pysähtyy seuraavan kuultavissa olevan aseman kohdalle. Voit pysäyttää haun myös painamalla hakupainiketta uudelleen. Lyhyellä painalluksella voit etsiä taajuutta manuaalisesti. ASEMIEN TALLENTAMINEN MUISTIIN VISO TWO:n muistiin voidaan tallentaa kummallekin aaltoalueelle 30 asemaa. Kun haluamasi asema on löytynyt paina etulevyssä olevaa MEMORY-painiketta ja valitse sitten muistipaikka painikkeilla ja ja paina MEMORY-painiketta uudelleen. HUOMAA: Asemia ei voi tallentaa kauko-ohjaimella. Mikäli tiedät aseman taajuuden, voit etsiä sen kuuluviin myös näin: 1. Painele ENTER-painiketta niin, että näet näytön alarivillä tekstin TUNE. 2. Syötä taajuus kauko-ohjaimen numeropainikkeilla. Esimerkki: 104,50 MHz: paina 1, 0, 4, 5. MUISTIIN TALLENNETUN ASEMAN POISTAMINEN Valitse poistettava asema. Pidä DISPLAY-painiketta painettuna ja samanaikaisesti paina MEMORY-painiketta noin puolen sekunnin ajan. Vapauta MEMORY-painike. Näytössä näkyy viesti DELETED. Jos haluat poistaa kaikki asemat, tee kuten yllä mutta älä vapauta MEMORY-painiketta vaan pidä molempia painikkeita painettuna kunnes kanavapaikkanumero häviää näytöstä. 25

26 Radiovastaanotto FM MUTE/MODE Laitteen etulevyssä oleva TUNER MODE -painike on kaksitoiminen. Ensinnäkin se vaihtaa radion monolta stereolle (mikäli vastaanotto on riittävän hyvä) ja päinvastoin. FM MUTE -toiminto puolestaan vaimentaa radiovastaanoton kohinaa häivyttämällä heikosti kuuluvat kaukaiset asemat. ASEMIEN NIMET Voit antaa muistiin tallentamillesi radioasemille kahdeksan merkin mittaisen nimen. Tee näin käyttäen etulevyn painikkeita: 1. Hae kuuluviin haluamasi asema. 2. Pidä painettuna DISPLAY-painiketta ja valitse sitten 5 sekunnin kuluessa nimen ensimmäinen merkki käyttäen painikkeita ja. 3. Siirrä kursoria painikkeilla ja. 4. Paina lopuksi MEMORY. RDS VISO TWO:n RDS-radio näyttää kuunneltavan aseman nimen (PS) sekä mahdollisen radiotekstin (RT). Kun virität kuuluviin RDS-aseman, näyttöön ilmestyy pian tunnus RDS ja aseman nimi. Kun painat etulevyn DISPLAY-painiketta, niin että näyttöön tulee lyhenne RT, saat näyttöön aseman mahdollisesti lähettämän radiotekstin, joka voi olla esimerkiksi radio-ohjelman nimi tai kappaleen nimi ja esittäjä. 26

27 ipod IPOD VISO TWOn takalevyssa on dataportti, johon voidaan kytkeä lisävarusteena myytävä NAD IPD 1 -ipod-telakointiasema, jonka avulla voit vaivattomasti kuunnella kannettavassa musiikkilaitteessasi olevaa musiikkia ja katsella videoita. Samalla laitteen akku latautuu. Toimintoja ohjataan VISO TWOn etulevyn ja kauko-ohjaimen painikkeilla. HUOMAA: Käytettävissä olevat toiminnot riippuvat ipod-mallista. Kun käytät ipodia kauko-ohjaimella, tarkista, että sen valintakytkin on asennossa MP DOCK. IPOD-TELAKOINTIASEMAN KYTKEMINEN Tarkista ennen kytkentöjen tekemistä, että laitteet eivät ole kytkettyinä verkkoon. 1. Kytke NAD IPD 1 -ipod-telakointiasema VISO TWOn dataporttiin. 2. NAD IPD 1:n S-videokaapeli ja äänikaapelit VISO TWOn VCRtuloliitäntään (oletus). 3. Aseta ipod-soitin telakointiasemaan. 4. Kytke laitteet verkkoon. 5. Valitse VISO TWOn ohjelmalähteeksi ipod. Kun irrotat ipodin telakointiasemasta, VISO TWOn näyttöön tulee hetkeksi ilmoitus Disconnected. Kun asetat ipodin takaisin, näyttöön tulee ilmoitus Connected. IPOD-VALIKKO Käytössäsi on kaksi ipod-valikkoa: Menu ja Simple. Menuvalikkojärjestelmässä ipodia ohjataan VISO TWOn näytön kautta, ja Simple-tilassa ipodia ohjataan sen oman näytön avulla. Oletuksena on Menu. Voit vaihtaa ohjaustapaa näin: 1. Pidä painettuna etulevyn MENU- tai kauko-ohjaimen MENU/TUNER MODE -painikettta noin kolmen sekunnin ajan. Vapauta painike. 2. Mikäli VISO TWOn näytön alariville tulee hetkeksi ilmoitus Connected, laite on Menu-tilassa. Mikäli näyttöön tulee ääniasetuksista kertovia tietoja (esimerkiksi PLII Music), laite on Simple-tilassa. Vaihda tilaa MENU/TUNER-painikkeella. MENU-käyttö Menu-käytössä ipodia ohjataan VISO TWOn näytön kautta samaan tapaan kuin suoraan ipodista. Kun painat toiston aikana MENU-painiketta, näyttöön tulee valikko, josta voit valita kauko-ohjaimen nuolipainikkeilla ja tai etulevyn -painikkeilla soittoluetteloita tai etsiä musiikkia tai videoita esittäjän, levyn, kappaleen, esittäjän tai säveltäjän nimen mukaan. HUOMAA: Kun ohjaat ipodia Menu-tilassa, sen omat painikkeet eivät ole käytössä ja näytössä näkyy NAD-logo. Simple-tilassa ipodia käytetään sen omilla painikkeilla. 27

28 ipod IPODIN OHJAAMISEEN KÄYTETTÄVÄT PAINIKKEET DISP Tuo toiston aikana näyttöön seuraavia tietoja: Toistettavan kappaleen alusta kulunut ja jäljellä oleva aika Kappaleen nimi Esittäjän nimi Levyn nimi Ellei tietoja ole saatavilla, näytössä lukee kyseisessä kohdassa Unknown. MENU Paluu edelliseen valikkoon. NUOLIPAINIKKEET ja Siirtää valikoissa ja luetteloissa ylös-/alaspäin. Voit pitää painikkeita painettuna, jolloin etenet nopeammin. Painikkeet ja toimivat samalla tavalla. ENTER Valitsee kursorin osoittaman kohdan/aloittaa toiston. TUNE ( ) Toiston tai keskeytyksen (PAUSE) aikana voit pitämällä näitä painikkeita painettuna etsiä kappaleesta haluamaasi kohtaa. Lyhyt painallus vie seuraavaan/edelliseen kappaleeseen. PAUSE ( )/PLAY ( ) Toiston aikana PAUSE keskeyttää toiston. Kun painat PLAY tai PAUSE uudelleen, toisto jatkuu samasta kohdasta. Lue muista toiminnoista ipodin käyttöohjeesta. VIDEOIDEN KATSELU IPODILTA Voit katsella ipodilla olevia videoita VISO TWOn kautta. 1. Varmistu, että ipodin TV Out -asetus on ON ja että asianmukainen TV Signal -asetus on tehty. 2. Tarkista, että telakointiasema on asianmukaisesti kytketty. 3. Aloita toisto. HUOMAA: Käytettävissä olevat toiminnot riippuvat ipod-mallista. ipod on rekisteröity tuotemerkki, jonka omistaa Apple Inc. 28

29 Kauko-ohjain Ohjaa jopa 8 laitetta 44 toimintopainiketta Oppii 352 komentoa Tallentaa 44 makroa, joista jokaiseen voi kuulua 64 komentoa Säädettävä valaistus Päivitettävä Valmiiksi ohjelmoidut NADin komennot Kauko-ohjaimen yläosassa on kahdeksan painiketta, joilla valitaan ohjattava laite. Kaikille muille painikkeille voidaan opettaa minkä tahansa merkkisen laitteen komentoja. Tallenna esimeriksi televisiosi toiminnot niin, että voit ohjata sitä painettuasi ensin kauko-ohjaimen TV-painiketta. Ohjaimessa on valmiina VISO TWO:n ohjaamiseen tarvittavat komennot, jotka ovat käytettävissäsi kun painat ensin AMP-, TUNER- tai DVDpainiketta. Varsinaisten komentopainikkeiden toiminnot vaihtelevat siitä riippuen mitä ohjelmalähdettä ollaan ohjaamassa, ts. mikä ohjelmalähde on valittu. Tässä auttavat ohjaimen painikkeiden värikoodit. Jos olet valinnut ohjattavaksesi vahvistimen painamalla oranssia AMP-painiketta, näet muiden painikkeiden toiminnot katsomalla ohjaimeen merkittyjä oransseja tekstejä. Vaikka korvaisit alkuperäiset NADin ohjauskäskyt muunmerkkisen laitteen vastaavilla, voit aina palauttaa alkuperäiset NAD-komennot. Katso lisätiedot kohdasta Tehdasasetusten palauttaminen. HUOMAA: Äänenvoimakkuussäädöt välittyvät aina VISO TWO:lle riippumatta siitä, mikä ohjelmalähde on valittu. MUIDEN KAUKO-OHJAIMIEN KOMENTOJEN OPETTAMINEN Aseta kauko-ohjaimet noin 5 cm päähän toisistaan niin, että niiden lähettimet ovat vastakkain. 1. Pidä VISO TWO:n kauko-ohjaimen jotakin ohjelmalähdepainiketta (esim. TV jos kopioit television kauko-ohjaimen komentoja) ja 0 painiketta painettuna samanaikaisesti 3 sekunnin ajan kunnes Learnmerkkivalo palaa vihreänä. 2. Paina sitä toimintopainiketta, johon haluat komennon tallentuvan. Merkkivalo muuttuu keltaiseksi. 3. Pidä painettuna noin parin sekunnin ajan alkuperäisen kauko-ohjaimen sitä painiketta, jonka komennon haluat opettaa. VISO TWO:n kaukoohjaimen keltainen merkkivalo vilkkuu ja muuttuu sitten vihreäksi. 4. Paina ohjelmalähdepainiketta uudelleen kun haluat lopettaa opettamisen. 29

30 Kauko-ohjain Esimerkki: DVD:n tauko-komennon (PAUSE) opettaminen Aseta kauko-ohjaimet kuten yllä on opastettu Pidä painettuna painikkeita DVD ja 0, jolloin merkkivalo palaa vihreänä. Paina VISO TWO:n kauko-ohjaimen painiketta, jolloin merkkivalo muuttuu keltaiseksi. Pidä kuvanauhurin oman kauko-ohjaimen -painiketta painettuna kunnes merkkivalo muuttuu vihreäksi. Paina DVD-painiketta. Ellei merkkivalo muutu keltaiseksi saattaa olla syytä kokeilla muuttaa ohjainten välistä etäisyyttä. Jos valo muuttui punaiseksi komennon opetus ei ole onnistunut. OHJELMALÄHTEESTÄ RIIPPUMATTOMIEN KOMENTOJEN OHJELMOIMINEN Voit ohjelmoida tietyt komennot niin, että ne välittyvät VISO TWO:lle riippumatta siitä, minkä ohjelmalähteen ohjaamiseen kauko-ohjainta varsinaisesti käytetään. Esimerkki: Ohjaimella ohjataan DVD-soitinta mutta samalla halutaan että surroundtilan säätö on käytettävissä: Pidä painettuna painikkeita DVD ja 0, jolloin merkkivalo palaa vihreänä. Paina SURR MODE -painiketta, jolloin merkkivalo muuttuu keltaiseksi. Paina AMP-painiketta kahdesti, jolloin merkkivalo muuttuu vihreäksi. Paina DVD-painiketta. OPETUKSEN KESKEYTTÄMINEN Voit keskeyttää komennon opettamisen painamalla uudelleen valitsemaasi ohjelmalähdepainiketta, jolloin merkkivalo muuttuu punaiseksi. KOMENTOJEN KOPIOIMINEN Voit kopioida minkä tahansa painikkeen komennon mihin tahansa toiseen painikkeeseen. Esimerkki: DVD-ohjelmalähteen tauko-komento ( ) halutaan siirtää toimimaan AMP-ohjelmalähteen yhteydessä: Pidä painettuna painikkeita DVD ja 0, jolloin merkkivalo palaa vihreänä. Paina, jolloin merkkivalo muuttuu keltaiseksi. Paina CD ja sitten, jolloin merkkivalo muuttuu vihreäksi. Paina lopuksi AMP. 30

31 Kauko-ohjain MAKROT Makrot ovat sarja komentoja, jotka kauko-ohjain antaa yhdellä painikkeen painalluksella ennalta tehdyn ohjelmoinnin mukaan. Voit siis yhdellä painalluksella kytkeä laitteistoon virran, valita ohjelmalähteen, käynnistää DVD-soittimen ja valita surroundäänen. VISO TWO:n jokaiseen toimintopainikkeeseen (ei ohjelmalähteen valintapainikkeisiin) voi tallentaa makron. HUOMAA: Makrot toimivat valittuna olevasta ohjelmalähteestä riippumatta. MAKROJEN OHJELMOINTI Pidä painettuna 3 sekunnin ajan kauko-ohjaimen MACRO-painiketta ja sitä toimintopainiketta, johon haluat makron tallentaa. Merkkivalo vaihtuu vihreäksi ja MACRO-painikkeeseen syttyy valo. Painele haluamasi ohjauskomennot ja muistaa painaa tarvittaessa ensin sen ohjelmalähteen valintapainiketta, jota haluat ohjata (voit vaihdella ohjattavia laitteita niin usein kuin haluat). Kun olet antanut kaikki komennot, paina lopuksi MACRO-painiketta uudelleen, jolloin merkkivalot sammuvat. HUOMAA: Jokaisessa makrossa voi olla enintään 64 komentoa. Jos komentoja on enemmän, muistiin tallentuu ensimmäiset 64. Esimerkki: Ohjelmoidaan makro, joka kytkee virran VISO TWO:een, valitsee ohjelmalähteeksi DVD:n ja käynnistää toiston. Tallennamme makron painikkeeseen 0. Pidä painettuna 3 sekunnin ajan kauko-ohjaimen MACROpainiketta ja numeropainiketta 0, jolloin vihreä merkkivalo syttyy. Paina AMP, sitten ON, 1 (oranssi DVD), DVD ja PLAY (merkkivalo vilkkuu jokaisen komennon jälkeen). Paina MACRO. Kun haluat poistaa makron, toista yllä oleva mutta älä anna mitään komentoja. MAKROJEN KÄYTTÄMINEN Kun haluat toteuttaa makron paina MACRO-painiketta, jolloin sen valaistus syttyy 5 sekunniksi. Paina tänä aikana sitä toimintopainiketta, johon olet tallentanut makron. Ohjelmalähteenvalintapainikkeen valo välähtää ja MACRO-painikkeen valo sammuu kun makro on toteutettu. Huomaa, että ohjaimen on oltava käyttöetäisyydellä laitteista. HUOMAA: Makroon ohjelmoitujen komentojen välissä on automaattisesti sekunnin mittainen tauko. Jos tarvitset pidemmät tauot (esim. laitteen pitkän käynnistymisajan takia) voit tallentaa makroon taukoja vaihtamalla ohjelmalähdettä mutta ohjelmoimatta varsinaisia komentoja. 31

32 Kauko-ohjain TAUSTAVALAISTUKSEN OHJELMOINTI Kauko-ohjaimen taustavalaistuksen keston voi asettaa 0-9 sekuntiin. Oletusasetus on 2 sekuntia. Pidä painiketta DISP painettuna kolmen sekunnin ajan ja paina samanaikaisesti sitä numeropainiketta, joka vastaa haluamaasi sekuntimäärää. Merkkivalo välähtää kaksi kertaa merkiksi onnistuneesta asetuksesta. Asetus 0 tarkoittaa ettei valo pala lainkaan. HUOMAA: Taustavalo kuluttaa eniten kauko-ohjaimen paristoja. Mikäli haluat pidentää niiden käyttöikää, aseta arvoksi 0. TEHDASASETUSTEN PALAUTTAMINEN VISO TWO:n kauko-ohjain voidaan palauttaa alkutilaansa, jolloin kaikki siihen tehdyt ohjelmoinnit poistuvat. Pidä ON- ja RTN-painikkeita painettuna samanaikaisesti 10 sekuntia, jolloin merkkivalo syttyy vihreänä. Vapauta painikkeet toisen vilkahduksen aikana. Led vaihtuu punaiseksi kertoen, että ohjain on palautettu alkutilaan. HUOMAA: Painikkeet on vapautettava toisen merkkivalovilkahduksen aikana. Muutoin ohjelmoinnit eivät poistu. OPETETTUJEN OHJAUSKOMENTOJEN POISTAMINEN Voit poistaa ohjaimesta siihen tallennetut komennot yksitellen lukuun ottamatta alkuperäisiä VISO TWO:n ohjauskomentoja. Pidä samanaikaisesti painettuna kyseisen ohjelmalähteen valintapainiketta ja RTN-painiketta 3 sekunnin ajan kunnes vihreä merkkivalo syttyy. Paina sitä toimintopainiketta, jonka ohjauskomennon haluat poistaa. Merkkivalo vilkkuu 1-3 kertaa siitä riippuen, millaisen toiminnon kyseinen painike sai opetetun komennon poistamisen jälkeen. Välähdysten lukumäärä komento 1 alkuperäinen ohjauskomento 2 kopioitu ohjauskomento 3 opetettu ohjauskomento 32

33 Kauko-ohjain VALMIIT NAD-OHJAUSKOODIT Mikäli ohjain ei ohjaa NAD-merkkistä CD-soitinta, DVD-soitinta tai muuta NAD-laitetta, joudut antamaan ohjaimelle uuden ohjauskoodin. Tarkista että kaikissa laitteissa on virta päällä. Pidä samanaikaisesti painettuna 3 sekunnin ajan sen ohjelmalähteen valintapainiketta, jota haluat ohjata ja PROGRAM-painiketta kunnes vihreä merkkivalo palaa. Suuntaa ohjain laitetta kohti ja syötä ensimmäinen alla olevista kolminumeroisista koodeista. Mikäli ohjattavaksi aiottu laite tämän jälkeen sammuu, paina ENTER. Ellei laite sammunut, anna järjestyksessä seuraava koodi kunnes oikea löytyy ja paina ENTER. Koodi Laite Koodi Laite OIKEAN KOODIN ETSIMINEN Ellei mikään koodi ole oikea ja olet toiminut edellä annettujen ohjeiden mukaan voit etsiä oikeata koodia seuraavasti: Tarkista että kaikissa laitteissa on virta päällä. Pidä samanaikaisesti painettuna 3 sekunnin ajan sen ohjelmalähteen valintapainiketta, jota haluat ohjata ja PROGRAM-painiketta kunnes vihreä merkkivalo palaa. Pidä painettuna kauko-ohjaimen painiketta tai. Ohjain alkaa selata koodeja noin sekunnin välein. Kun laite sammuu, vapauta nuolipainike välittömästi ja paina ENTER. Tarkista parilla komennolla että koodi on varmasti oikea. Jos vapautit painikkeen liian myöhään oikean koodin löytymisen jälkeen palaa etsintätilaan kuten edellä on kerrottu ja paina vastakkaista nuolta, jolloin ohjain palaa edelliseen koodiin. 33

34 Kauko-ohjain HUOMAA: Emme voi taata täydellistä toimivuutta kaikkien valmistajien laitteiden kanssa. KOODIN TARKISTAMINEN Saattaa olla aiheellista kirjoittaa muistiin ohjauskomentokoodi. Voit tarkistaa sen ohjaimesta pitämällä samanaikaisesti painettuna 3 sekunnin ajan sen ohjelmalähteen valintapainiketta, jonka koodin haluat tarkistaa ja PROGRAM-painiketta kunnes vihreä merkkivalo palaa. Paina DISPpainiketta, jolloin ohjain käyttää koodin ilmoittamiseen TAPE-, VCR- ja MACRO-painikkeiden merkkivaloja. Jos koodi on esim. 501, TAPE vilkkuu 5 kertaa ja sitten tauon jälkeen MACRO vilkahtaa kerran. YHTEENVETO OHJELMOINNEISTA Toiminto Painikkeet (painetaan 3 sekuntia) Opetus/kopiointi/ristikäyttö Ohjelmalähdepainike + 0 Poisto Ohjelmalähdepainike + RTN Makron tallennus MACRO + halutun toiminnon painike Ohjauskoodit Ohjelmalähdepainike + PROGRAM Taustavalon kesto DISP + numeropainike Alkutilan palautus (katso Tehdasasetusten palauttaminen) UNIAJASTIN Uniajastimella saat laitteen kytkeytymään valmiustilaan halutun ajan kuluttua. Painele kauko-ohjaimen SLEEP-painiketta kunnes haluttu aika näkyy näytössä. Jokainen painallus muuttaa aikaa 30 minuutilla. Voit valita ajan väliltä minuuttia. Voit peruuttaa toiminnon painelemalla SLEEP-painiketta kunnes näytössä näkyy Sleep Off. Voit tarkistaa jäljellä olevan ajan painamalla SLEEP-painiketta kerran. Tarkista, että kauko-ohjaimesta on valittu AMP. 34

35 Ongelmien ratkaisuja VIKA MAHDOLLINEN SYY RATKAISU Ei ääntä missään kanavassa virtajohto on irti tarkista johto ja pistorasia virta ei ole päällä pistorasia on rikki Ei ääntä joissain kanavissa viallinen/irronnut kaapeli tarkista kaapelit AUDIO MODE -asetus on -80 tarkista asetus valikosta kaiutinliitännät huonot tarkista liitännät Ei ääntä subwooferista subwooferin virta ei ole paella tarkista virtajohdot ja -kytkin subwooferin äänenvoimakkuus on matala säädä voimakkuutta kauko-ohjaimen SUB-painikkeella Laite ei tottele kauko-ohjainta paristot ovat tyhjät vaihda paristot infrapunavastaanottimen edessä on este varmista että ohjaimella ja laitteella on näköyhteys toisiinsa laitteen etulevyyn osuu voimakas valo vähennä valaistusta / sulje verhot Laite ei tottele etulevyn painikkeita mikroprosessorissa on toimintahäiriö sammuta virta etulevyn kytkimellä ja irrota verkkojohto laite on ylikuumentunut odota 5 minuuttia ja kytke verkkojohto ja virta uudelleen Kuva ei näy TV ei ole ohjelmoitu vastaanottamaan DVD-kuvaa tarkista TV:n asetukset kuvansiirtokaapeli on kytketty väärin tarkista kytkennät HDMI-liitännän resoluutio on väärä tarkista asetukset Ei ääntä digitaalisten äänituloliitäntöjen asetukset ovat tarkista asetukset väärin Kuvanlaatu on huono levy on likainen puhdista levy Soitin ei toista DVD-levyä soittimessa ei ole levyä aseta levy soittimeen ja tarkista että näytössä lukee DVD levy ei ole yhteensopiva VISO TWO:n kanssa kokeile toista levyä levy on ylösalaisin aseta levy tekstipuoli ylöspäin levy ei ole levykelkan urissa aseta levy ohjausuriin kuvaruudulla on valikko sulje valikko SETUP-painikkeella levy on likainen puhdista levy Lapsilukon koodia ei voi vaihtaa annettu salasana oli väärä salasana on unohtunut anna oikea salasana palauta laite tehdasasetuksiinsa tehtaalla asetettu salasana on

36 Tekniset tiedot VAHVISTIN Lähtöteho stereona 2 x 50 W Harmoninen kokonaissärö 0, 08 % nimellisteholla IM-särö nimellisteholla 0,08 % Vaimennuskerroin 8 ohmilla > 60 Taajuusvaste Hz ±0.5 db Signaali-kohinasuhde >100 db (nimellisteholla 8 ohmiin a-pain.) Signaali-kohinasuhde >85 db (1 W /8 ohm a-pain.) VIRITIN Herkkyys Mono 16,1 dbf 50 db Stereo 36,1 dbf Harmoninen särö (ULA mono) 0,2 % (ULA Stereo) 0,5 % Signaali-kohinasuhde Mono 69 db Stereo 64 db Stereoerotus 1 khz:llä 40 db Taajuusvaste ± 1,5 db 30 Hz - 15 khz DVD-SOITIN Värijärjestelmä PAL/NTSC/AUTO Laser Kaksitaajuinen: 790 nm ja 650 nm Taajuusvaste Hz ±0.5 db Signaali-kohinasuhde Yli 100 db (EIAJ) Dynamiikka Yli 95 db (EIAJ) Harmoninen särö 0,02 % MITAT L x K x S Massa 435 x 115 x 370 mm 9,9 kg Oikeudet teknisiin muutoksiin pidätetään. Ajan tasalla olevat tiedot saat aina osoitteesta SPECIFICATIONS 36
