SAVE VSR 300/500. Asennus ja huolto. Systemair ei ole vastuussa eikä takuu ole voimassa, jos näitä ohjeita ei noudateta asennuksen ja huollon aikana.

Transkriptio

1 Systemair ei ole vastuussa eikä takuu ole voimassa, jos näitä ohjeita ei noudateta asennuksen ja huollon aikana Copyright Systemair AB Systemair AB ei vastaa kuvastoissa, esitteissä ja muussa painetussa materiaalissa olevista virheistä. Systemair AB pidättää oikeuden muuttaa tuotteitaan siitä etukäteen ilmoittamatta. Tämä koskee myös tilattuja tuotteita edellyttäen, että nämä muutokset voidaan tehdä niiden vaikuttamatta aikaisemmin sovittuihin erittelyihin. Kaikki oikeudet pidätetään. Englannin kielestä käännetty asiakirja FI A005

2 Sisällysluettelo 1 Vaatimustenmukaisuusvakuutus Varoitukset Tästä asiakirjasta Tuotteen kuvaus Yleistä Kuljetus ja säilytys Tekniset tiedot Asennus Pakkauksesta purkaminen Mihin / miten laite asennetaan Asennus Kondenssivedenpoisto Ulkoiset liitännät koneessa Käyttöönotto Ohjauspaneeli Ohjattu käynnistys Järjestelmäkäyrät Ilmavirta-asetukset Sulatustasoasetukset Viikko-ohjelman ohjelmointi Lisäaikakytkin Lisätoiminnot Sähköliitännät Ulkoiset liittimet piirilevyllä Ennen järjestelmän käynnistämistä Käyttö Lämpötilan asettaminen Ilmavirran manuaalinen asetus Manuaalinen ja automaattinen kesätila Jäähdytyksen talteenotto Huoltovalikon kuvaus Huolto Varoitukset Sisäiset komponentit Komponenttien kuvaus Vianetsintä Hälytysluettelo Roottorin käyttöhihnan vaihtaminen...43

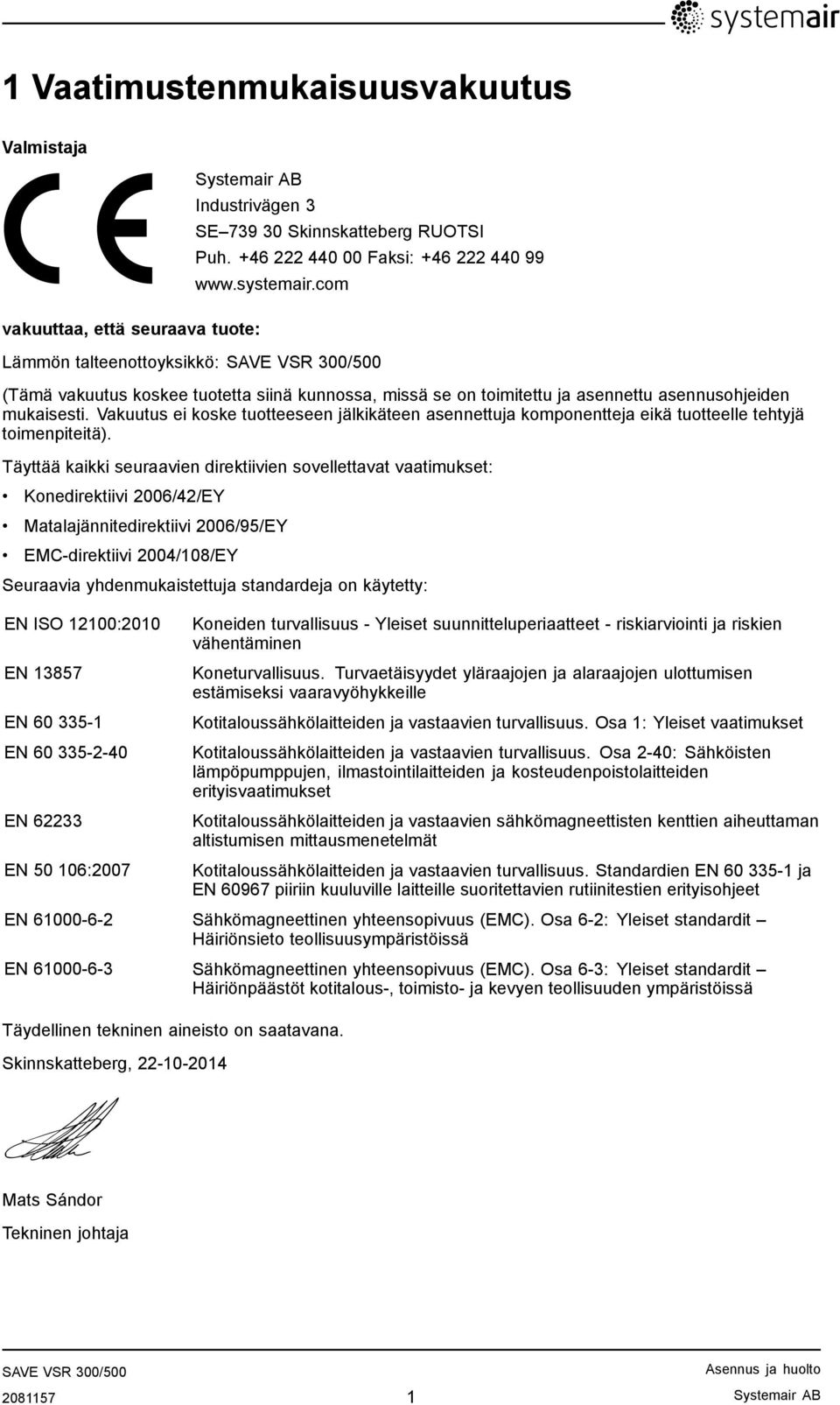

3 1 Vaatimustenmukaisuusvakuutus Valmistaja Systemair AB Industrivägen 3 vakuuttaa, että seuraava tuote: SE Skinnskatteberg RUOTSI Puh Faksi: Lämmön talteenottoyksikkö: (Tämä vakuutus koskee tuotetta siinä kunnossa, missä se on toimitettu ja asennettu asennusohjeiden mukaisesti. Vakuutus ei koske tuotteeseen jälkikäteen asennettuja komponentteja eikä tuotteelle tehtyjä toimenpiteitä). Täyttää kaikki seuraavien direktiivien sovellettavat vaatimukset: Konedirektiivi 2006/42/EY Matalajännitedirektiivi 2006/95/EY EMC-direktiivi 2004/108/EY Seuraavia yhdenmukaistettuja standardeja on käytetty: EN ISO 12100:2010 EN EN EN EN EN :2007 Koneiden turvallisuus - Yleiset suunnitteluperiaatteet - riskiarviointi ja riskien vähentäminen Koneturvallisuus. Turvaetäisyydet yläraajojen ja alaraajojen ulottumisen estämiseksi vaaravyöhykkeille Kotitaloussähkölaitteiden ja vastaavien turvallisuus. Osa 1: Yleiset vaatimukset Kotitaloussähkölaitteiden ja vastaavien turvallisuus. Osa 2-40: Sähköisten lämpöpumppujen, ilmastointilaitteiden ja kosteudenpoistolaitteiden erityisvaatimukset Kotitaloussähkölaitteiden ja vastaavien sähkömagneettisten kenttien aiheuttaman altistumisen mittausmenetelmät Kotitaloussähkölaitteiden ja vastaavien turvallisuus. Standardien EN ja EN piiriin kuuluville laitteille suoritettavien rutiinitestien erityisohjeet EN Sähkömagneettinen yhteensopivuus (EMC). Osa 6-2: Yleiset standardit Häiriönsieto teollisuusympäristöissä EN Sähkömagneettinen yhteensopivuus (EMC). Osa 6-3: Yleiset standardit Häiriönpäästöt kotitalous-, toimisto- ja kevyen teollisuuden ympäristöissä Täydellinen tekninen aineisto on saatavana. Skinnskatteberg, Mats Sándor Tekninen johtaja Systemair AB

4 2 Varoitukset Seuraavat varoitukset on esitetty asiakirjan eri jaksoissa: Vaara Varmista, että kone on kytketty irti sähköverkosta ennen huolto- ja sähkötöitä! Kaikki sähköliitännät ja huoltotyöt on teetettävä valtuutetulla asentajalla paikallisten määräysten mukaisesti. Varoitus Järjestelmän tulee olla päällä jatkuvasti ja se pitää pysäyttää vain kunnossapitoa/huoltoa varten. Yksikön ja ilmanvaihtojärjestelmän asennustyöt on teetettävä valtuutetulla asentajalla paikallisten määräysten mukaisesti. Varo teräviä reunoja asennuksen ja huollon yhteydessä. Käytä suojakäsineitä. Vaikka koneen jännitteensyöttö on irtikytketty, sisällä olevat pyörivät osat eivät kenties ole vielä pysähtyneet ja aiheuttavat sen vuoksi tapaturmavaaran. Varmista ennen yksikön käynnistämistä, että suodattimet on asennettu. Tuotetta saavat käyttää ainoastaan henkilöt, joilla on tarpeeksi tietoa tai koulutusta tällä alalla, tai käytön tulee tapahtua tällaisen henkilön valvonnassa. Varo Älä kytke kuivausrumpuja ilmanvaihtojärjestelmään. Kanavaliitännät/kanavien päät tulee suojata varastoinnin ja asennuksen ajaksi. 3 Tästä asiakirjasta Tämä asennusohje koskee ilmankäsittelykonetta, jonka on valmistanut Systemair AB. Tämä käsikirja sisältää koneen rakennetta, asennusta, käyttöönottoa ja käyttöä koskevat perustiedot ja suositukset koneen virheettömän toiminnan varmistamiseksi. Oikean ja turvallisen käytön varmistamiseksi lue tämän käsikirja huolellisesti, käytä konetta ohjeiden mukaan ja noudata kaikkia turvallisuusohjeita. 4 Tuotteen kuvaus 4.1 Yleistä on lämmön talteenottoyksikkö sisäänrakennetulla pyörivällä lämmönsiirtimellä. SAVE VSR 300/500 sopii taloihin, joiden lämmitetty pinta-ala on n. 240/360 m 2. syöttää suodatettua ulkoilmaa asuintiloihin ja poistaa ilmaa kylpyhuoneesta, keittiöstä ja märkätiloista Systemair AB

5 4.2 Kuljetus ja säilytys tulee varastoida ja kuljettaa niin, että se on suojattu kolhuilta, jotka voivat vahingoittaa paneeleja jne. Se tulee peittää niin, etteivät pöly, sade ja lumi pääse tunkeutumaan yksikköön ja vahingoittamaan sitä ja sen komponentteja. Koneet toimitetaan koottuna kaikkine komponentteineen ja muovikääreessä kuormalavalle pakattuna kuljetuksen helpottamiseksi. 4.3 Tekniset tiedot Mitat ja paino H K1 øm(x4) G2 G1 J2 L2 F2 F1 H2 K2 J1 L1 G3 Kuva 1 Mitat ja paino Mitat millimetreinä ja paino kilogrammoina. Malli F1 F2 G1 G2 H1 H2 J1 J2 K1 K2 L1 L2 øm G3 Paino VSR VSR Systemair AB

6 4.3.2 Kanavaliitännät Kuva 2 Kanavaliitännät Symboli Kuvaus Symboli Kuvaus Tuloilma Ulkoilma Jäteilma Poistoilma Tehonkulutus ja varokekoko -yksikköön on valmiiksi asennettu 1670 W lämmityspatteri. Malli VSR300 VSR500 Lämmityspatteri 1670 W Puhaltimet 166 W 338 W Kokonaistehonkulutus 1836 W 2008 W Varoke 10 A 13 A 5 Asennus Tässä jaksossa selostetaan yksikön oikea asennus. On tärkeää asentaa laite oikein oikean ja häiriöttömän toiminnan varmistamiseksi. 5.1 Pakkauksesta purkaminen Varmista ennen asennuksen aloittamista, että kaikki tilatut laitteet on toimitettu. Kaikki poikkeavuudet tilatusta laitteistosta on ilmoitettava Systemair-tuotteiden toimittajalle. 5.2 Mihin / miten laite asennetaan tulisi mieluiten asentaa asuintiloista erotettuun tilaan (esim. varasto, kodinhoitohuone tai vastaava), mutta sen voi asentaa myös ullakkotiloihin Systemair AB

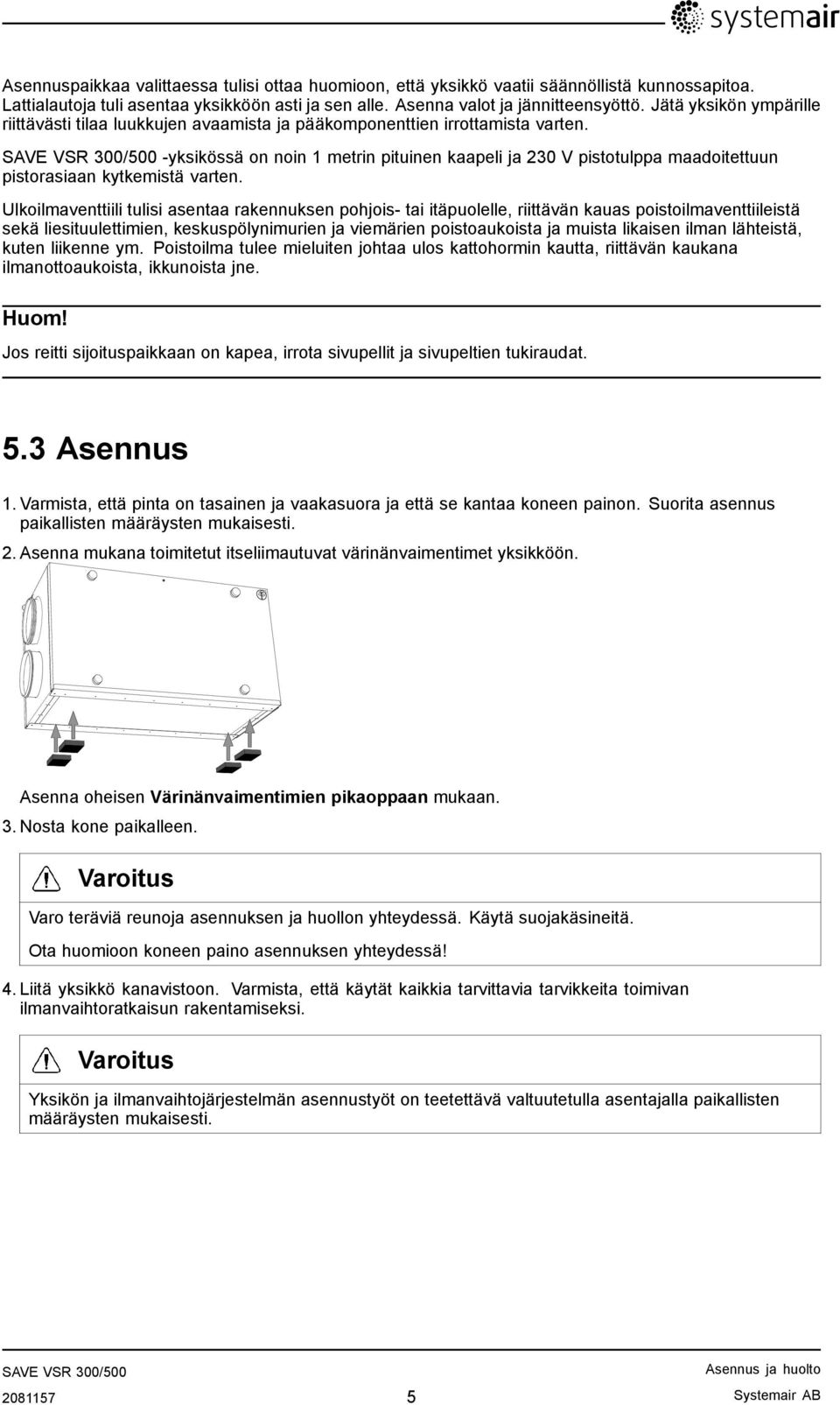

7 Asennuspaikkaa valittaessa tulisi ottaa huomioon, että yksikkö vaatii säännöllistä kunnossapitoa. Lattialautoja tuli asentaa yksikköön asti ja sen alle. Asenna valot ja jännitteensyöttö. Jätä yksikön ympärille riittävästi tilaa luukkujen avaamista ja pääkomponenttien irrottamista varten. -yksikössä on noin 1 metrin pituinen kaapeli ja 230 V pistotulppa maadoitettuun pistorasiaan kytkemistä varten. Ulkoilmaventtiili tulisi asentaa rakennuksen pohjois- tai itäpuolelle, riittävän kauas poistoilmaventtiileistä sekä liesituulettimien, keskuspölynimurien ja viemärien poistoaukoista ja muista likaisen ilman lähteistä, kuten liikenne ym. Poistoilma tulee mieluiten johtaa ulos kattohormin kautta, riittävän kaukana ilmanottoaukoista, ikkunoista jne. Huom! Jos reitti sijoituspaikkaan on kapea, irrota sivupellit ja sivupeltien tukiraudat. 5.3 Asennus 1. Varmista, että pinta on tasainen ja vaakasuora ja että se kantaa koneen painon. Suorita asennus paikallisten määräysten mukaisesti. 2. Asenna mukana toimitetut itseliimautuvat värinänvaimentimet yksikköön. Asenna oheisen Värinänvaimentimien pikaoppaan mukaan. 3. Nosta kone paikalleen. Varoitus Varo teräviä reunoja asennuksen ja huollon yhteydessä. Käytä suojakäsineitä. Ota huomioon koneen paino asennuksen yhteydessä! 4. Liitä yksikkö kanavistoon. Varmista, että käytät kaikkia tarvittavia tarvikkeita toimivan ilmanvaihtoratkaisun rakentamiseksi. Varoitus Yksikön ja ilmanvaihtojärjestelmän asennustyöt on teetettävä valtuutetulla asentajalla paikallisten määräysten mukaisesti Systemair AB

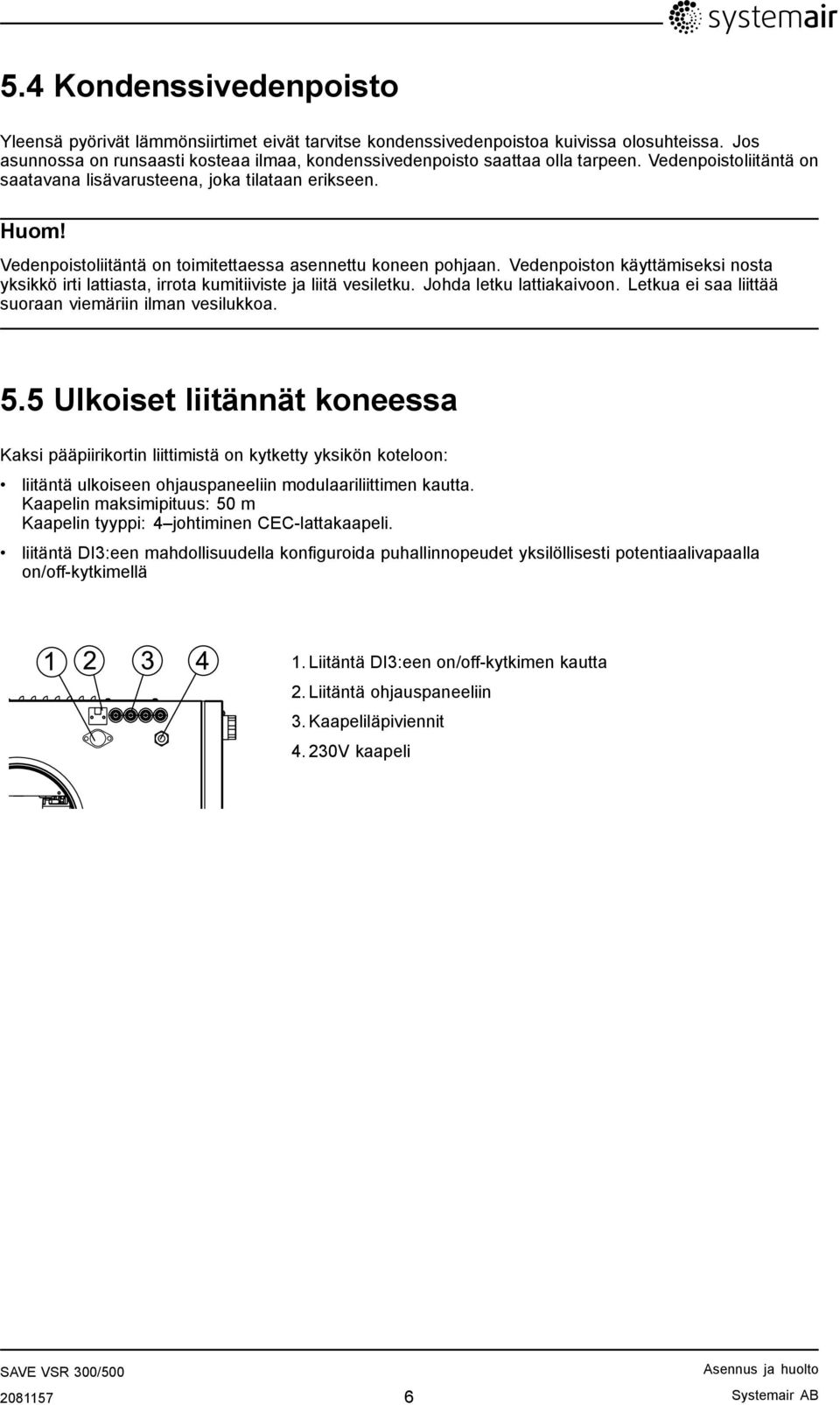

8 5.4 Kondenssivedenpoisto Yleensä pyörivät lämmönsiirtimet eivät tarvitse kondenssivedenpoistoa kuivissa olosuhteissa. Jos asunnossa on runsaasti kosteaa ilmaa, kondenssivedenpoisto saattaa olla tarpeen. Vedenpoistoliitäntä on saatavana lisävarusteena, joka tilataan erikseen. Huom! Vedenpoistoliitäntä on toimitettaessa asennettu koneen pohjaan. Vedenpoiston käyttämiseksi nosta yksikkö irti lattiasta, irrota kumitiiviste ja liitä vesiletku. Johda letku lattiakaivoon. Letkua ei saa liittää suoraan viemäriin ilman vesilukkoa. 5.5 Ulkoiset liitännät koneessa Kaksi pääpiirikortin liittimistä on kytketty yksikön koteloon: liitäntä ulkoiseen ohjauspaneeliin modulaariliittimen kautta. Kaapelin maksimipituus: 50 m Kaapelin tyyppi: 4 johtiminen CEC-lattakaapeli. liitäntä DI3:een mahdollisuudella konfiguroida puhallinnopeudet yksilöllisesti potentiaalivapaalla on/off-kytkimellä Liitäntä DI3:een on/off-kytkimen kautta 2. Liitäntä ohjauspaneeliin 3. Kaapeliläpiviennit V kaapeli Systemair AB

9 6 Käyttöönotto Kytke yksikkö verkkojännitteeseen toimitukseen sisältyvällä pistotulpalla. 6.1 Ohjauspaneeli Kytke laite verkkojännitteeseen toimitukseen sisältyvällä pistotulpalla ja varmista, että se käynnistyy oikein. Ohjauspaneelia käytetään tarvittavien asetusten tekoon. Laitteen päälle voidaan kytkeä ulkoinen ohjauspaneeli. Alla olevassa kuvassa näkyy ohjauspaneeli ja lyhyt kuvaus Kuva 3 Ohjauspaneeli Sijainti Kuvaus Selitys 1 Näyttö Näyttää symbolit, valikot ja asetukset 2 VALINTA-nuppi Selaa valikkoluetteloa tai muuta asetuksia ja arvoja kiertämällä nuppia oikealle tai vasemmalle 3 VAHVISTUS-painike Vahvista valinta tai asetus painamalla painiketta 4 PERUUTUS-painike Painikkeella voit askeltaa taaksepäin valikoissa, peruuttaa parametrimuutoksen ja palauttaa alkuperäisen arvon Systemair AB

10 6.1.1 Näytön symbolit Symboli Kuvaus Selitys 19 C Temp Lämpö Esittää tuloilman nykyisen asetusarvon (täysin tyhjästä täyteen symboliin). Valitse lämpötila VALINTA-nuppia kiertämällä. Tallenna asetus VAHVISTUS-painiketta painamalla. Airflow Ilmavirta Näyttää nykyisen ilmavirran. Ilmavirta voidaan asettaa käsin 5 portaassa: Seis, Pieni, Nimellis, Iso ja Auto. Valitse ilmavirta VALINTA-nuppia kiertämällä. Tallenna asetus VAHVISTUS-painiketta painamalla. Huolto A. Puhallin pois. 1 B. Pieni nopeus: Voidaan käyttää, kun rakennus on pidemmän aikaa tyhjänä C. Nimel. ilmanvaihto: Tuottaa vaaditun ilmanvaihdon normaaliolosuhteissa. D. Suurin ilmanvaihto: Ilmavirran lisäämiseen tarvittaessa. E. Kun tarveohjaus on aktivoitu, puhaltimien tulee mennä "auto-tilaan" ja säätää tarveohjausasetusten esiasetusten mukaan. Avaa huoltovalikko VAHVISTUS-painiketta painamalla. Service Hälytys Avaa hälytysluettelo VAHVISTUS-painiketta painamalla. Alarm 1. Puhallin voidaan kytkeä pois päältä aktivoimalla Käsin puhal. seis. Katso huoltovalikon kuvaus kohdasta toiminnot. Varoitus Ei ole suositeltavaa aktivoida Käsin puhal. seis (kytkeä puhallinta pois päältä) normaalitalouksissa.jos Käsin puhal. seis aktivoidaan, poisto- ja tuloilmakanavat tulisi varustaa sulkupelleillä vedon ja kondensoitumisen välttämiseksi laitteen ollessa pysäytettynä Systemair AB

11 6.2 Ohjattu käynnistys Ohjattu käynnistys on märittelytyökalu, joka käynnistyy automaattisesti, kun yksikkö käynnistetään ensimmäisen kerran tai kun: suoritetaan asetusten palautus uusi piirikortti asennetaan (varaosa) Tässä tapauksessa laitteen tyyppi täytyy syöttää ( ) Ilmavirta voidaan asettaa Ohjatussa käynnistyksessä litroina sekunnissa (l/s), kuutiometreinä tunnissa (m 3 /h) tai prosentteina toiminnolla Puhaltimien ohjaus. Jos valitaan Ilmavirran Järjestelmäkäyrä, asetus on l/s tai m3 /h ja järjestelmäkäyrät valitaan. Jos valitaan Ilmavirta %, asetus on prosentteina. Järjestelmäkäyriä ei voi valita Menettely 1. Valitse kieli VALINTA-nuppia kiertämällä ja paina VAHVISTUS-painiketta 2. Valitse koneen tyyppi, tämä valinta näkyy vain, kun uusi piirikortti asennetaan (varaosa) tai kun suoritetaan asetusten palautus. Kielet Kieli ENGLISH Tyyppi 3. Aseta päiväys ja kellonaika Aika/päivä VV/KK/PP Päivä: 12/09/12 4. Valitse patteri: Ei mitään/sähkö/vesi Aika: 10:00 Viikonpäivät: Lämmitin La Huom! Tämä valinta on käytettävissä vain asetusten palautuksen jälkeen, katso luku 6.2.2, tai kun asennetaan uusi piirikortti. Esilämmitin: Kyllä/Ei Jälkiläm: Ei mitään/sähkö/vesi Huom! Esilämmitin on käytettävissä vain mallissa VTC Systemair AB

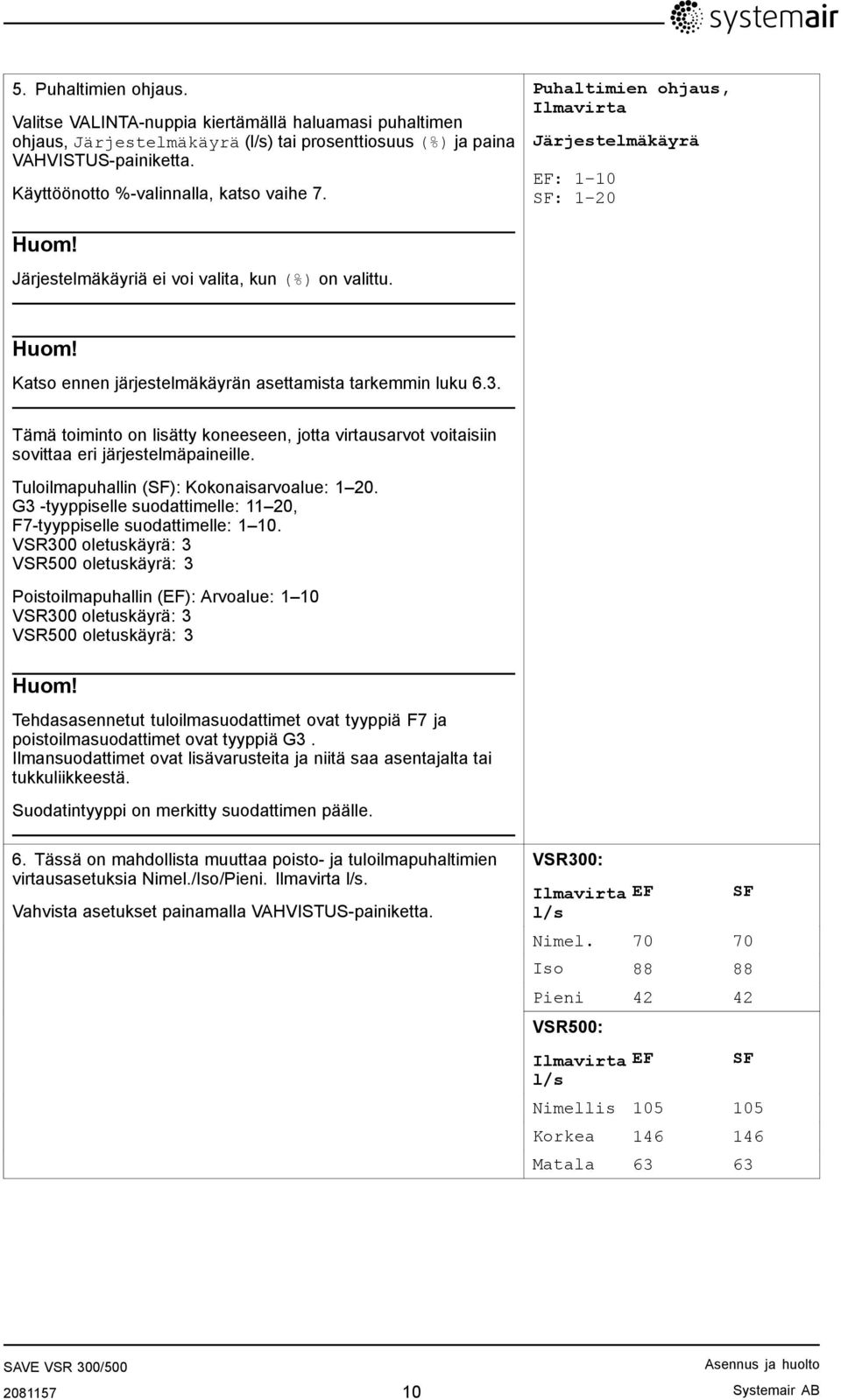

12 5. Puhaltimien ohjaus. Valitse VALINTA-nuppia kiertämällä haluamasi puhaltimen ohjaus, Järjestelmäkäyrä (l/s) tai prosenttiosuus (%) ja paina VAHVISTUS-painiketta. Käyttöönotto %-valinnalla, katso vaihe 7. Puhaltimien ohjaus, Ilmavirta Järjestelmäkäyrä EF: 1 10 SF: 1 20 Huom! Järjestelmäkäyriä ei voi valita, kun (%) on valittu. Huom! Katso ennen järjestelmäkäyrän asettamista tarkemmin luku 6.3. Tämä toiminto on lisätty koneeseen, jotta virtausarvot voitaisiin sovittaa eri järjestelmäpaineille. Tuloilmapuhallin (SF): Kokonaisarvoalue: G3 -tyyppiselle suodattimelle: 11 20, F7-tyyppiselle suodattimelle: VSR300 oletuskäyrä: 3 VSR500 oletuskäyrä: 3 Poistoilmapuhallin (EF): Arvoalue: 1 10 VSR300 oletuskäyrä: 3 VSR500 oletuskäyrä: 3 Huom! Tehdasasennetut tuloilmasuodattimet ovat tyyppiä F7 ja poistoilmasuodattimet ovat tyyppiä G3. Ilmansuodattimet ovat lisävarusteita ja niitä saa asentajalta tai tukkuliikkeestä. Suodatintyyppi on merkitty suodattimen päälle. 6. Tässä on mahdollista muuttaa poisto- ja tuloilmapuhaltimien virtausasetuksia Nimel./Iso/Pieni. Ilmavirta l/s. Vahvista asetukset painamalla VAHVISTUS-painiketta. VSR300: Ilmavirta l/s EF SF Nimel Iso Pieni VSR500: Ilmavirta l/s EF SF Nimellis Korkea Matala Systemair AB

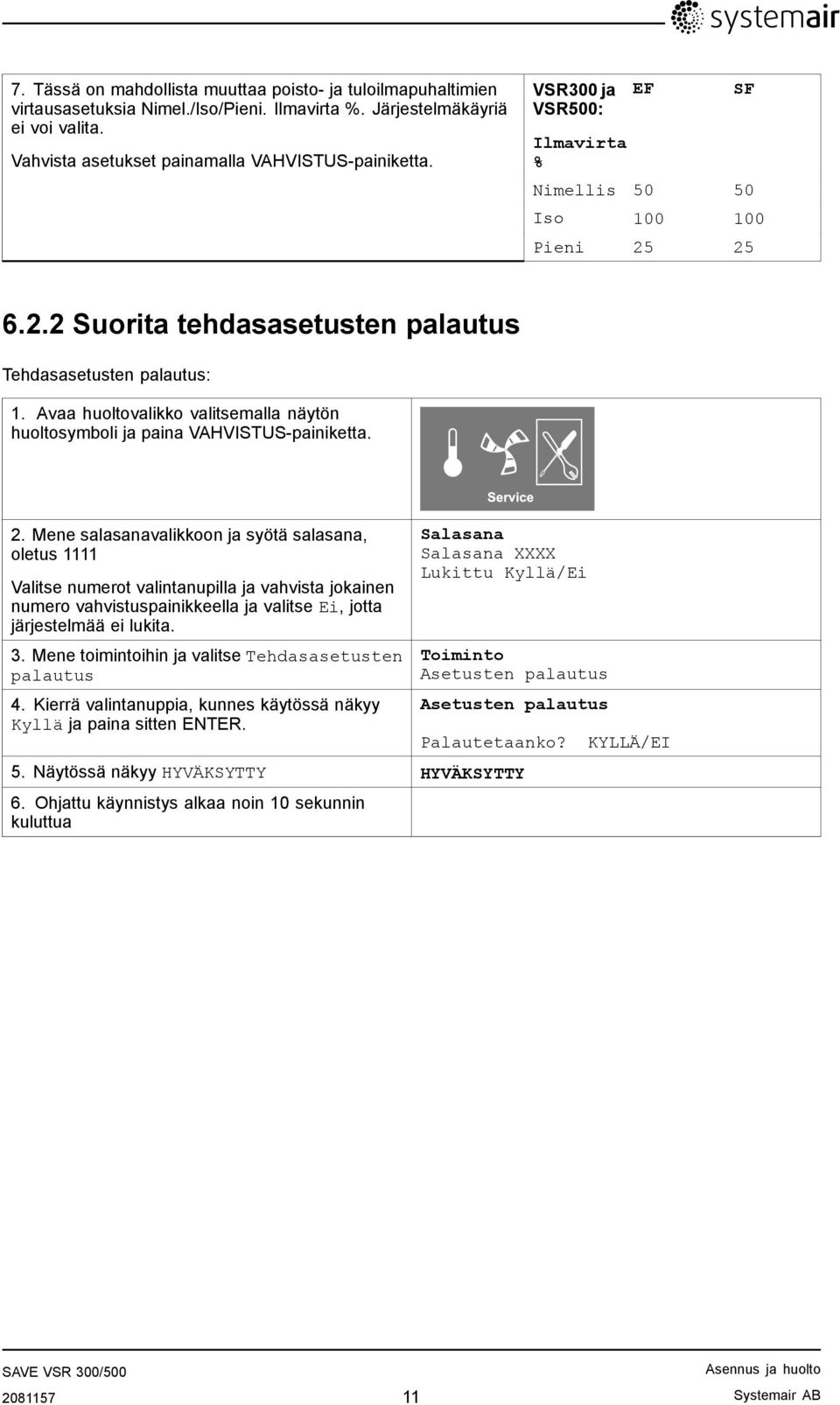

13 7. Tässä on mahdollista muuttaa poisto- ja tuloilmapuhaltimien virtausasetuksia Nimel./Iso/Pieni. Ilmavirta %. Järjestelmäkäyriä ei voi valita. Vahvista asetukset painamalla VAHVISTUS-painiketta. VSR300 ja VSR500: Ilmavirta % EF SF Nimellis Iso Pieni Suorita tehdasasetusten palautus Tehdasasetusten palautus: 1. Avaa huoltovalikko valitsemalla näytön huoltosymboli ja paina VAHVISTUS-painiketta. 2. Mene salasanavalikkoon ja syötä salasana, oletus 1111 Valitse numerot valintanupilla ja vahvista jokainen numero vahvistuspainikkeella ja valitse Ei, jotta järjestelmää ei lukita. 3. Mene toimintoihin ja valitse Tehdasasetusten palautus 4. Kierrä valintanuppia, kunnes käytössä näkyy Kyllä ja paina sitten ENTER. Service Salasana Salasana XXXX Lukittu Kyllä/Ei Toiminto Asetusten palautus Asetusten palautus Palautetaanko? 5. Näytössä näkyy HYVÄKSYTTY HYVÄKSYTTY 6. Ohjattu käynnistys alkaa noin 10 sekunnin kuluttua KYLLÄ/EI Systemair AB

14 6.3 Järjestelmäkäyrät Järjestelmä vaatii eri paineet erilaisilla ilmavirroilla, jotka voidaan esittää järjestelmäkäyrällä. Järjestelmäkäyrän ja puhallinkäyrän risteyskohta on yksikön toimintapiste. Järjestelmäkäyrä näyttää järjestelmän käyttämän ilmavirran. Jokainen ilmanvaihtojärjestelmän paineen muutos synnyttää uuden järjestelmäkäyrän. Jos valitset käyttöönoton yksikköinä l/s tai m 3 /h, sinun tulisi tietää järjestelmän paine sopivan järjestelmäkäyrän valintaa varten VSR300 tuloilma, F7-tyypin suodatin V ,9V 7 Pa ,9V ,8V l/ s Kuva 4 Tuloilman järjestelmäkäyrät, F7-tyypin suodatin VSR300 tuloilma, G3 -tyypin suodatin V ,9V 17 Pa ,9V ,8V l/ s Kuva 5 Tuloilman järjestelmäkäyrät, G3 -tyypin suodatin Systemair AB

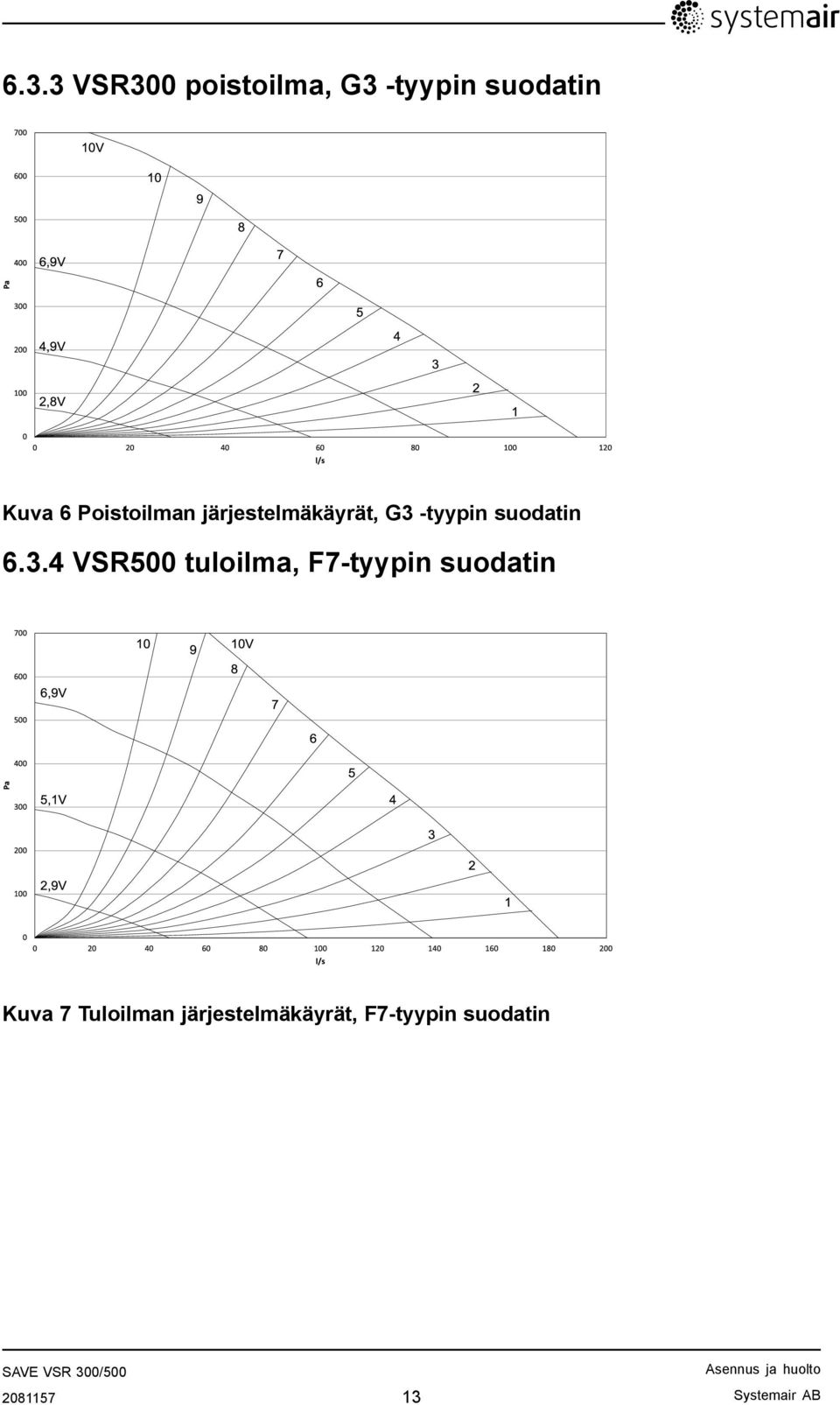

15 6.3.3 VSR300 poistoilma, G3 -tyypin suodatin V ,9 V 7 Pa ,9 V ,8 V l/ s Kuva 6 Poistoilman järjestelmäkäyrät, G3 -tyypin suodatin VSR500 tuloilma, F7-tyypin suodatin V ,9 V Pa 300 5,1 V ,9 V l/ s Kuva 7 Tuloilman järjestelmäkäyrät, F7-tyypin suodatin Systemair AB

16 6.3.5 VSR500 tuloilma, G3 -tyypin suodatin V 600 6,9V Pa 300 5,1V ,9V l/ s Kuva 8 Tuloilman järjestelmäkäyrät, G3 -tyypin suodatin VSR500 poistoilma, G3 -tyypin suodatin V 600 6,9 V Pa ,1 V ,9 V l/ s Kuva 9 Poistoilman järjestelmäkäyrät, G3 -tyypin suodatin Systemair AB

17 6.4 Ilmavirta-asetukset Ilmavirta voidaan asettaa joko litroina sekunnissa (l/s), kuutiometreinä tunnissa (m 3 /h) tai prosentteina. Jos valitaan Ilmavirran Järjestelmäkäyrä, asetus on l/s tai m3 /h ja järjestelmäkäyrät valitaan. Jos valitaan Ilmavirta %, asetus on prosentteina. Järjestelmäkäyriä ei voi valita Ilmavirta voidaan valita viidessä portaassa: pois, pieni, nimel, iso ja auto. Nämä asetukset ohjaavat tulo- ja poistoilmapuhaltimien lähtösignaaleja. Kunkin nopeusportaan tehdasasetukset ovat: VSR300 Pois: 0 l/s Matala: 42 l/s Nimel: 70 l/s (noin 90 Pa paineella) Korkea: 88 l/s Auto: Auto-tilassa puhaltimia säädetään tarveohjauksen esiasetusten mukaan. VSR500 Pois: 0 l/s Matala: 63 l/s Nimel: 105 l/s (noin 90 Pa paineella) Korkea: 146 l/s Auto: Auto-tilassa puhaltimia säädetään tarveohjauksen esiasetusten mukaan. Näitä tasoja voidaan muuttaa huoltotasolla. Katso huoltovalikon yleiskatsaus (luku 8.5) kohdasta toiminnot. Huom! Ei ole suositeltavaa aktivoida Käsin puhal. seis (kytkeä puhallinta pois päältä) normaalitalouksissa. Jos Käsin puhal. seis aktivoidaan, poisto- ja tuloilmakanavat tulisi varustaa sulkupelleillä vedon ja kondensoitumisen välttämiseksi yksikön ollessa pysäytettynä. Puhallin voidaan kytkeä pois päältä aktivoimalla Käsin puhal. seis. Katso huoltovalikon yleiskatsaus (luku 8.5) kohdasta toiminnot. Katso alla olevasta ilmavirtakäyrästä miten ilmavirta vastaa jännitelähtöä. Tässä näytetään puhaltimen tehokäyrä, jossa näkyvät tehokäyrät tulo- ja poistoilmalle Systemair AB

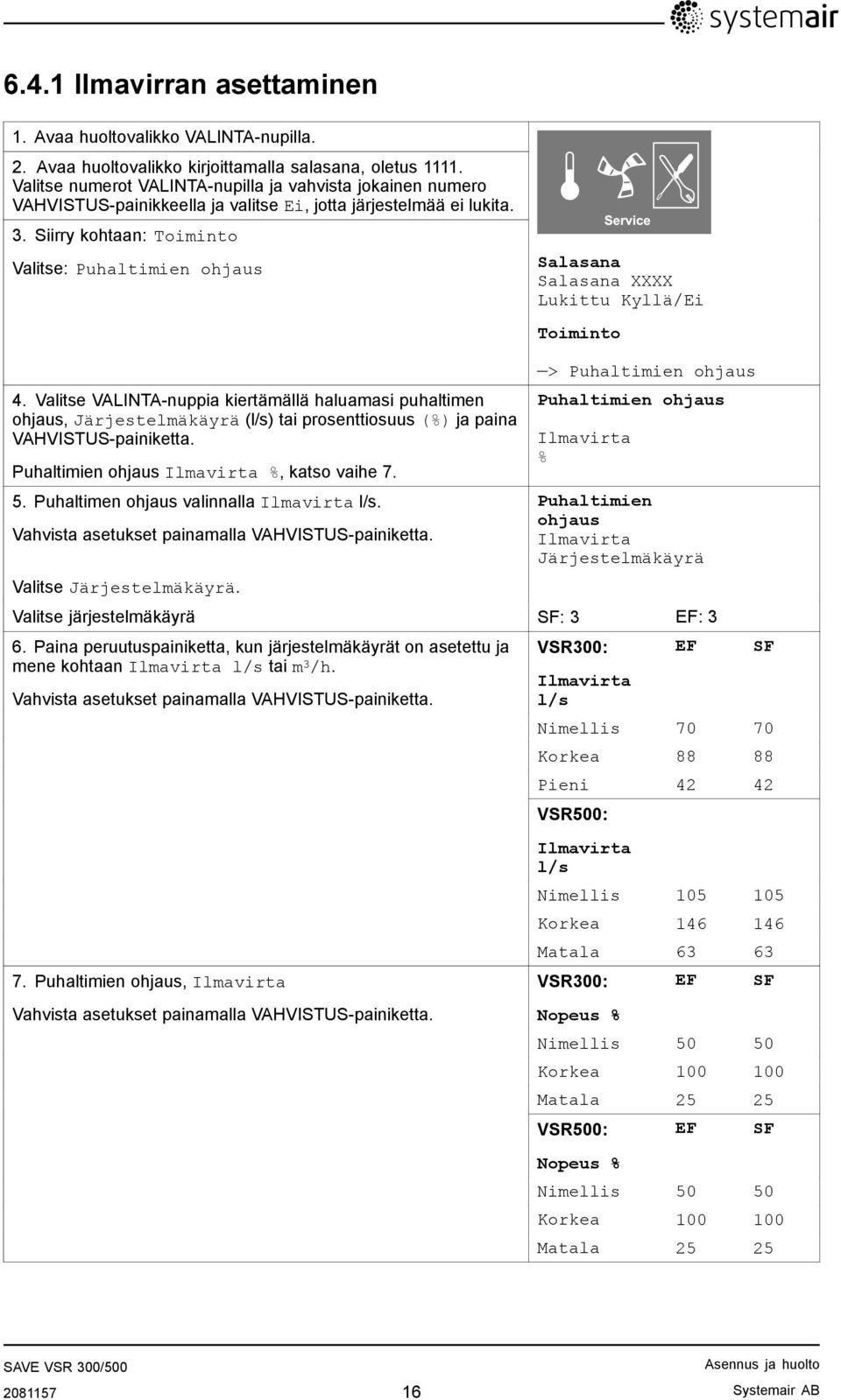

18 6.4.1 Ilmavirran asettaminen 1. Avaa huoltovalikko VALINTA-nupilla. 2. Avaa huoltovalikko kirjoittamalla salasana, oletus Valitse numerot VALINTA-nupilla ja vahvista jokainen numero VAHVISTUS-painikkeella ja valitse Ei, jotta järjestelmää ei lukita. 3. Siirry kohtaan: Toiminto Valitse: Puhaltimien ohjaus Service Salasana Salasana XXXX Lukittu Kyllä/Ei Toiminto 4. Valitse VALINTA-nuppia kiertämällä haluamasi puhaltimen ohjaus, Järjestelmäkäyrä (l/s) tai prosenttiosuus (%) ja paina VAHVISTUS-painiketta. Puhaltimien ohjaus Ilmavirta %, katso vaihe Puhaltimen ohjaus valinnalla Ilmavirta l/s. Vahvista asetukset painamalla VAHVISTUS-painiketta. Valitse Järjestelmäkäyrä. > Puhaltimien ohjaus Puhaltimien ohjaus Ilmavirta % Puhaltimien ohjaus Ilmavirta Järjestelmäkäyrä Valitse järjestelmäkäyrä SF: 3 EF: 3 6. Paina peruutuspainiketta, kun järjestelmäkäyrät on asetettu ja mene kohtaan Ilmavirta l/s tai m 3 /h. Vahvista asetukset painamalla VAHVISTUS-painiketta. 7. Puhaltimien ohjaus, Ilmavirta Vahvista asetukset painamalla VAHVISTUS-painiketta. VSR300: Ilmavirta l/s EF SF Nimellis Korkea Pieni VSR500: Ilmavirta l/s Nimellis Korkea Matala VSR300: Nopeus % EF SF Nimellis Korkea Matala VSR500: Nopeus % EF SF Nimellis Korkea Matala Systemair AB

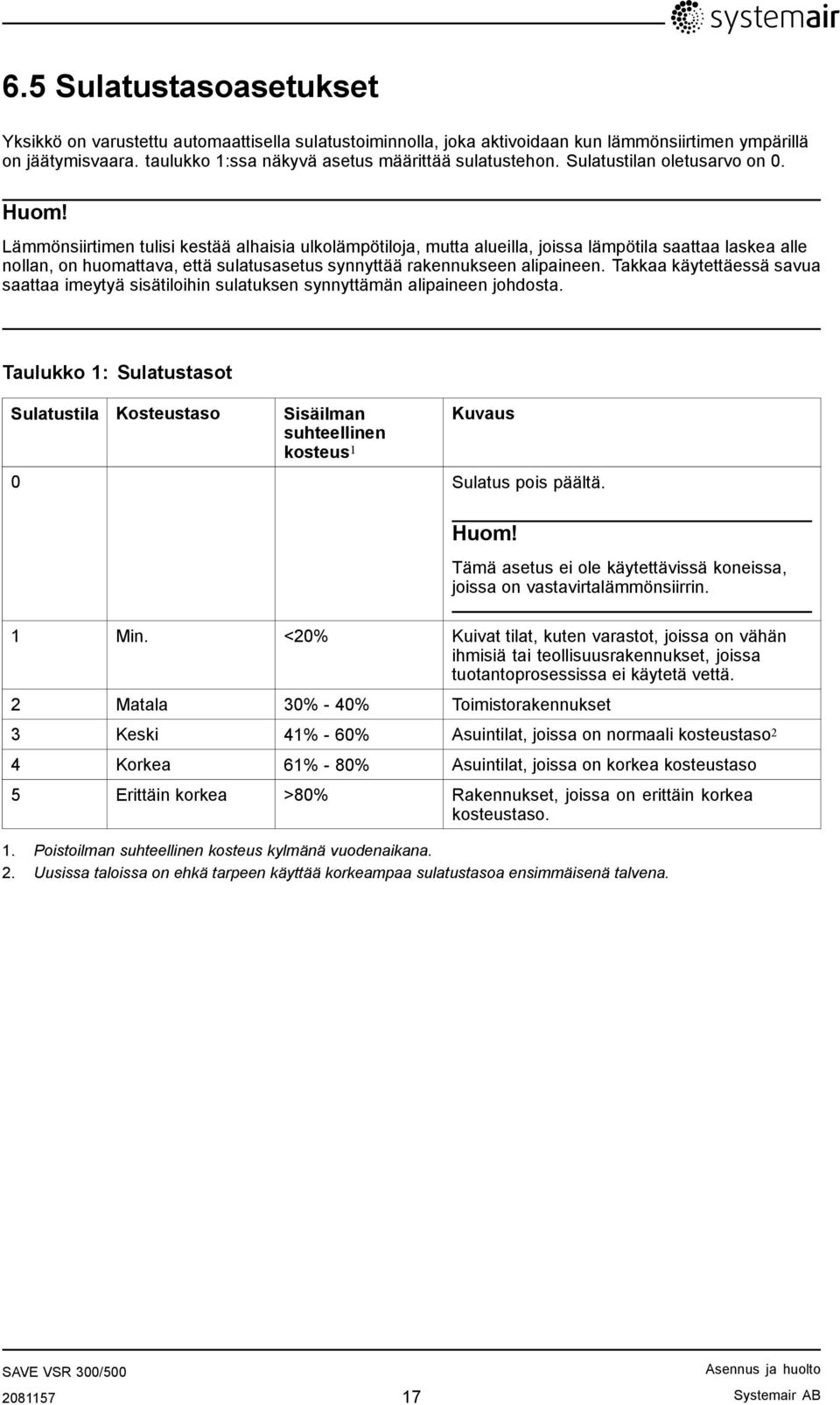

19 6.5 Sulatustasoasetukset Yksikkö on varustettu automaattisella sulatustoiminnolla, joka aktivoidaan kun lämmönsiirtimen ympärillä on jäätymisvaara. taulukko 1:ssa näkyvä asetus määrittää sulatustehon. Sulatustilan oletusarvo on 0. Huom! Lämmönsiirtimen tulisi kestää alhaisia ulkolämpötiloja, mutta alueilla, joissa lämpötila saattaa laskea alle nollan, on huomattava, että sulatusasetus synnyttää rakennukseen alipaineen. Takkaa käytettäessä savua saattaa imeytyä sisätiloihin sulatuksen synnyttämän alipaineen johdosta. Taulukko 1: Sulatustasot Sulatustila Kosteustaso Sisäilman suhteellinen kosteus 1 Kuvaus 0 Sulatus pois päältä. Huom! Tämä asetus ei ole käytettävissä koneissa, joissa on vastavirtalämmönsiirrin. 1 Min. <20% Kuivat tilat, kuten varastot, joissa on vähän ihmisiä tai teollisuusrakennukset, joissa tuotantoprosessissa ei käytetä vettä. 2 Matala 30% - 40% Toimistorakennukset 3 Keski 41% - 60% Asuintilat, joissa on normaali kosteustaso 2 4 Korkea 61% - 80% Asuintilat, joissa on korkea kosteustaso 5 Erittäin korkea >80% Rakennukset, joissa on erittäin korkea kosteustaso. 1. Poistoilman suhteellinen kosteus kylmänä vuodenaikana. 2. Uusissa taloissa on ehkä tarpeen käyttää korkeampaa sulatustasoa ensimmäisenä talvena Systemair AB

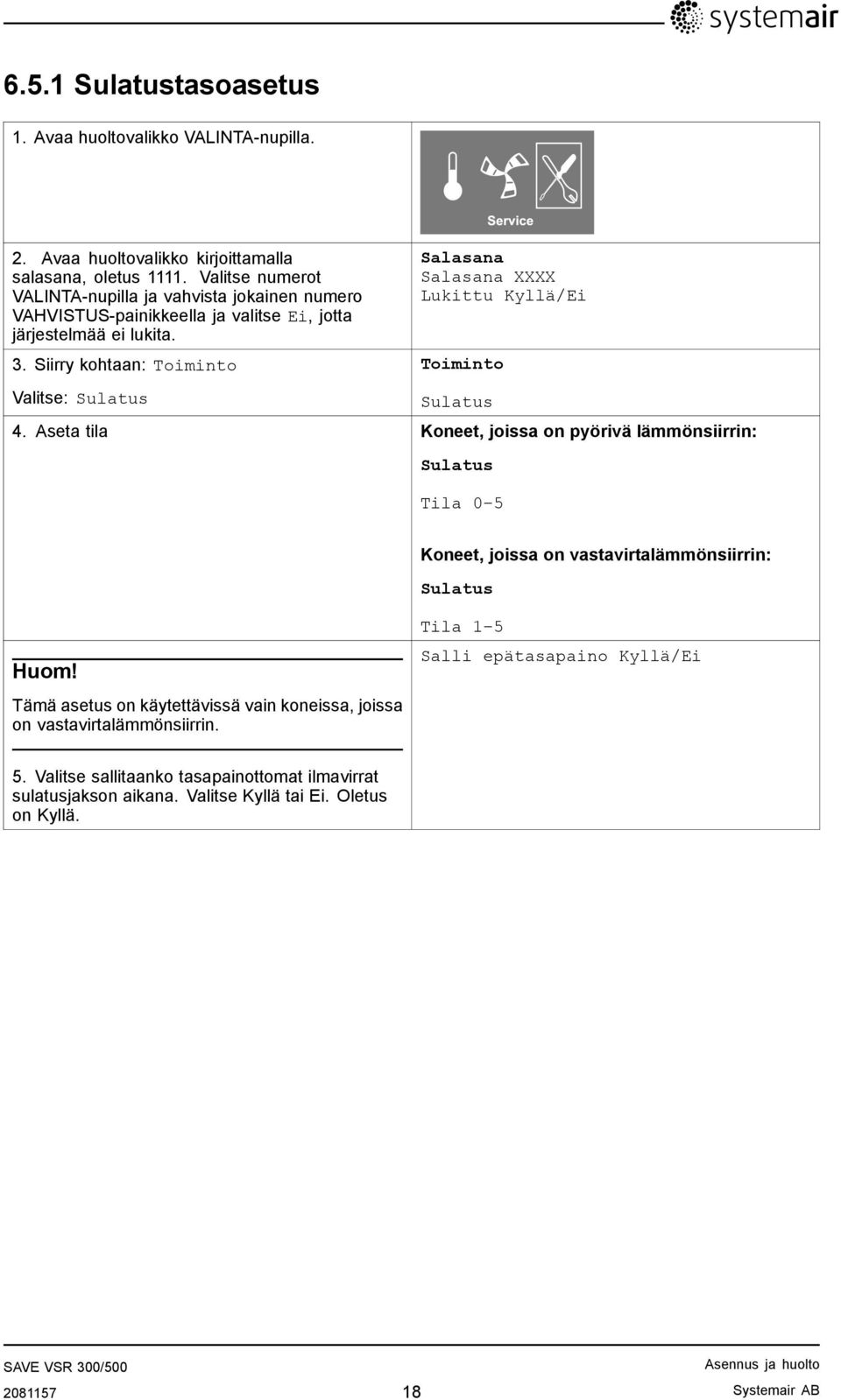

20 6.5.1 Sulatustasoasetus 1. Avaa huoltovalikko VALINTA-nupilla. 2. Avaa huoltovalikko kirjoittamalla salasana, oletus Valitse numerot VALINTA-nupilla ja vahvista jokainen numero VAHVISTUS-painikkeella ja valitse Ei, jotta järjestelmää ei lukita. 3. Siirry kohtaan: Toiminto Valitse: Sulatus Service Salasana Salasana XXXX Lukittu Kyllä/Ei Toiminto Sulatus 4. Aseta tila Koneet, joissa on pyörivä lämmönsiirrin: Sulatus Tila 0 5 Koneet, joissa on vastavirtalämmönsiirrin: Sulatus Huom! Tämä asetus on käytettävissä vain koneissa, joissa on vastavirtalämmönsiirrin. Tila 1 5 Salli epätasapaino Kyllä/Ei 5. Valitse sallitaanko tasapainottomat ilmavirrat sulatusjakson aikana. Valitse Kyllä tai Ei. Oletus on Kyllä Systemair AB

21 6.6 Viikko-ohjelman ohjelmointi Ohjelmoi viikko-ohjelma seuraavasti: 1. Avaa huoltovalikko VALINTA-nupilla. 2. Avaa huoltovalikko kirjoittamalla salasana, oletus Valitse numerot VALINTA-nupilla ja vahvista jokainen numero VAHVISTUS-painikkeella ja valitse Ei, jotta järjestelmää ei lukita. Service Salasana Salasana XXXX Lukittu Kyllä/Ei 3. Siirry kohtaan: Viikko-ohjelma Huolto Viikko-ohjelma 4. Valitse Viikko-ohjelma uudelleen. Viikko-ohjelma 5. Aseta viikonpäivä ja aikaväli, jolloin haluat yksikön olevan päällä. Jokaiselle päivälle voidaan ohjelmoida kaksi ajanjaksoa. Muun ajan yksikkö on pois päältä. 6. Askella taaksepäin edelliseen valikkoon PERUUTUS-painikkeella ja siirry alaspäin kohtaan Ilmavirta. 7. Aseta puhaltimen ilmavirta Päällä-tilassa (Pieni, Nimel., Iso tai Auto). Aseta puhaltimen ilmavirta Pois-tilassa (Pois, Pieni, Nimellis tai Iso). Ilmavirta Viikko-ohjelma Päivä: MA Jak.1: 07:00 16:00 Jak.2: 00:00 00:00 Viikko-ohjelma Ilmavirta Ilmavirta Päällä taso: pieni/nimel/iso/auto Pois taso: pois/pieni/nimel/iso Huom! Jos sähkölämmityspatteri on asennettu ja käytössä ja yksikkö kytketään pois päältä ohjauspaneelista esim. valitsemalla POIS. Kun yksikkö kytketään pois päältä viikko-ohjelmalla, puhaltimet pyörivät vielä 3 minuutin ajan, jotta lämmitin ei laukaise ylikuumenemissuojausta. 8. Palaa päävalikkoon peruutuspainiketta painamalla Systemair AB

22 6.7 Lisäaikakytkin Tässä voit ohjelmoida ajan, jolloin haluat koneen toimivan viikko-ohjelmasta poikkeavilla arvoilla. 1. Avaa huoltovalikko VALINTA-nupilla. 2. Avaa huoltovalikko kirjoittamalla salasana, oletus Valitse numerot VALINTA-nupilla ja vahvista jokainen numero VAHVISTUS-painikkeella ja valitse Ei, jotta järjestelmää ei lukita. Service Salasana Salasana XXXX Lukittu Kyllä/Ei 3. Siirry kohtaan: Lisäaikakytkin Huolto Lisäaikakytkin 4. Aseta pidennetty käyntiaika minuutteina. Arvoalue: minuuttia, 10 min. askelein Aseta tilan ilmavirta. Vaihtoehdot ovat Pieni, Nimellis tai Iso. Oletusarvo: Nimellis Lisäaikakytkin Minuutteja: 0 Ilmavirta Nimel. 6.8 Lisätoiminnot Yksikössä on useita lisätoimintoja, jotka voidaan aktivoida ulkoisilla on/off-kytkimillä ja ne kytketään pääpiirikortin digitaalituloihin (katso kytkentäkaavio). Seuraavat ovat käytettävissä: Digital tulot 1-3: Kytkemällä on/off-kytkimen näihin tuloihin voit valita 3 yksilöllistä ilmavirta-asetusta tarpeen mukaan (esim. poistoilmavirran nopeuden laskemiseksi takan käytön ajaksi). Katso luku 8.5. DI 3 on valmiiksi kytketty ja käyttövalmiina laitteessa. Katso luku 5.5. Digital tulo 4: Mahdollistaa sähkölämmittimen kytkemisen pois päältä Tulon aktivoiminen estää sähkölämmittimen toiminnan. Digital tulo 5: Aktivoi lisäaikakytkin impulssikytkimellä. Toiminto ohittaa nykyisen ilmavirta-asetuksen ja puhallin toimii valikossa Huolto -> Lisäaika kytkin asetetuilla arvoilla. Vaihtoehdot ovat Pieni, Nimellis tai Iso. Tulo lasketaan impulssikytkimen signaalien perusteella. Vakiokytkintä käytettäessä aika käynnistyy, kun kytkin kytketään pois päältä. Digital tulo 6: Lämmönsiirtimen ohjaus, järjestelmän käytössä Digital tulo 7: Kotona/Ulkona, päällekytkentä aktivoi energiansäästön. Lämmönvaihdin toimii aina asetusarvon mukaan. Jos jälkilämmitin on aktivoitu, se toimii alimman asetusarvon (12 C) mukaan. Toimintoa käytetään, kun rakennus on pidemmän aikaa tyhjänä. On suositeltavaa kytkeä DI1, DI2 tai DI3 DI7:n rinnalle. Jos DI7 on aktivoitu, aseta puhallinnopeus minimiarvoon. Ilmavirrat asetetaan tulon DI1, DI2 tai DI3 määrittelyn yhteydessä. Katso vaihtoehdot kohdasta "Huoltovalikon kuvaus" (luku 8.5) Systemair AB

23 6.9 Sähköliitännät 1 1. Pääpiirikortti Systemair AB

24 6.9.1 Piirikortin rakenne on varustettu integroidulla säätimellä ja valmiilla johdotuksilla. Kuvassa näkyy piirilevy. Katso tarkemmat tiedot mukana toimitetusta kytkentäkaaviosta Kuva 10 Piirikortti Sijainti Kuvaus 1 Pääpiirikortti 2 Sähkölämmittimen piirikortti 3 Liitäntä ulkoiseen ohjauspaneeliin (kytketty yksikön koteloon). 4 Virransyöttöliitäntä pääpiirikortin ja sähkölämmityspatterin piirikortin välille. 5 Liittimet AI 1 5 (lämpötilan anturit) ja moottorin ohjaukselle 6 Liittimet ulkoisille kytkennöille 7 Liittimet jännitteensyötölle 8 Liittimet digitaalituloille (DI 1 7) 9 Liittimet sisäiselle ohjauspaneelille. 10 Liittimet sähkölämmityspatterin teholähteelle 11 Modbus-liitäntä. Katso tarkemmat tiedot "Modbus-käsikirjasta" Systemair AB

25 6.10 Ulkoiset liittimet piirilevyllä Liittimet ulkoisille laitteille ovat pääpiirikortilla sähkökytkentäkotelon sisällä. Kuva 11 Ulkoiset liittimet piirilevyllä Sijainti Kuvaus Huomautukset 1 Ulkoilma-/poistoilmapelti Sulkeutuva kosketin, 230 V 1~, maks. 1 A 2 Ulkoilma-/poistoilmapelti Referenssi 3 Ulkoilma-/poistoilmapelti Avautuva kosketin, 230 V 1~, maks. 1 A 4 Summahälytys Sulkeutuva kosketin, 24 V, maks. 1 A 5 Summahälytys Referenssi 6 Summahälytys Avautuva kosketin, 24 V, maks. 1 A 7 GND Referenssi 8 Vesilämmittimen ohjaussignaali (AO2) 0-10 V DC 9 GND Referenssi 10 Vesilämmittimen ohjaussignaali (AO1) 0-10 V DC 11 GND Referenssi 12 Ohituspelti (AO3) Jos käytössä, 0 10 V DC 7 Ennen järjestelmän käynnistämistä Kun asennus on valmis, tarkasta, että: Yksikkö on asennettu näiden ohjeiden mukaisesti. Kone on kytketty oikein. Ulkoilma- ja poistoilmapellit ja äänenvaimentimet on asennettu ja kanavajärjestelmä on liitetty oikein koneeseen. Kaikki kanavat on eristetty ja asennettu paikallisten määräysten mukaisesti Ulkoilmanotto on sijoitettu riittävän kauas saastelähteistä (keittiötuulettimen, keskuspölynimurin tai vastaavien poistoaukoista). Kaikki ulkoiset varusteet on kytketty Yksikkö on määritelty ja otettu käyttöön oikein. Viikko-ohjelma ja puhallinnopeus on ohjelmoitu oikein Systemair AB

26 8 Käyttö 8.1 Lämpötilan asettaminen Tuloilman lämpötila asetetaan käsin 1 K portaissa valitsemalla päävalikossa lämpötilasymboli. Jos sähkölämmitin on asennettu, lämpötila-asetukset ovat: C. Asennetulle vesilämmittimelle asetusarvot ovat: C. Jos lämmitin on deaktivoitu, lämpötilaportaat ovat: C. Oletusarvo: 15.0 C. Lämpötilaportaat esitetään täyttyvällä lämpötilasymbolilla ja lämpötila näytetään näytössä 19 C Temp Tyhjä lämpötilasymboli aktivoi manuaalisen kesätilan. Katso luku Ilmavirran manuaalinen asetus Ilmavirta voidaan koska tahansa asettaa käsin päävalikossa. Valitsemalla puhallinsymboli ja painamalla vahvistuspainiketta ilmavirtaa voidaan suurentaa tai pienentää 5 portaassa: Seis, Pieni, Nimellis, Iso ja Auto. Tämä ohittaa viikko-ohjelman asetuksen ohjelmajakson loppuun saakka (luku 6.6). Airflow Varoitus Ei ole suositeltavaa aktivoida Käsin puhal. seis (kytkeä puhallinta pois päältä) normaalitalouksissa.jos Käsin puhal. seis aktivoidaan, poisto- ja tuloilmakanavat tulisi varustaa sulkupelleillä vedon ja kondensoitumisen välttämiseksi yksikön ollessa pysäytettynä. Puhallin voidaan kytkeä pois päältä aktivoimalla Käsin puhal. seis. Katso Asennus- ja huoltokäsikirja, kohta Huoltovalikon kuvaus: Käsin puhal. seis. 8.3 Manuaalinen ja automaattinen kesätila Manuaalinen kesätila aktivoituu, jos lämpötilaporrasta ei ole valittu. Päävalikon lämpötilasymboli on silloin tyhjä. off Temp Jos sähkölämmitin on aktivoitu, se kytkeytyy pois manuaalisen kesätilan ajaksi. Manuaalinen kesätila kytkeytyy automaattisesti portaaseen 1 (asetusarvo 12 C) kahden minuutin kuluttua, jos tuloilman lämpötila on alle +5 C Systemair AB

27 Jos vesilämmityspatteri on asennettu ja aktivoitu, manuaalinen kesätila kytkeytyy automaattisesti portaaseen 1 (asetusarvo 12 C), jos ulko- tai tuloilman lämpötila on alle +5 C. Laite vaihtaa automaattisesti talvitoiminnon lämmön talteenotolla ja kesätoiminnon ilman lämmön talteenottoa välillä. 8.4 Jäähdytyksen talteenotto Jos ulkoilma on lämpimämpää kuin poistoilma ja tuloilman lämpötila ylittää asetusarvon, jäähdytyksen talteenotto käynnistyy. Tämä kytkee lämpötilansäätelyn pois päältä. 8.5 Huoltovalikon kuvaus Avaa huoltovalikko valitsemalla näytön huoltosymboli. Valikkotaso 1 Valikkotaso 2 Valikkotaso 3 Selitys Huolto Salasana Huolto Vaihda salasana Huolto Suodatin jakso Huolto Aika/Päivä Salasana Salasana XXXX Lukittu Kyllä/Ei Vaihda salasana Nykyinen XXXX Uusi XXXX Vahvista XXXX Suodatin jakso Aika vaihtoon: 12 kk Palauta asetukset Ei/Kyllä Aika/päivä VV/KK/PP Päivä: 12/09/12 Aika: 10:00 Viikonpäivät: La Avaa huoltovalikko kirjoittamalla Valitse numero VALINTA-nupilla ja vahvista jokainen numero VAHVISTUS-painikkeella. Ei avaa järjestelmän lukituksen ja sallii parametrien muuttamisen. Aseta uusi salasana tarvittaessa. Jos salasana unohtuu, voit edelleen avata huoltovalikon salasanalla Tämä ohittaa aiemmin asetetun salasanan. Näyttää valitun suodatinvaihtovälin. Aseta Suodatin jakson palautus arvoon Kyllä suodattimen vaihdon jälkeen. Aseta suodatinvaihtoväli. Näyttää nykyisen päiväyksen ja kellonajan. Aseta oikea kellonaika ja päiväys Systemair AB

28 Valikkotaso 1 Valikkotaso 2 Valikkotaso 3 Selitys Huolto Lisäaikakytkin Huolto Viikko-ohjelma Lisäaikakytkin Minuutteja: 0 Ilmavirta: Nimel. Viikko-ohjelma Viikko-ohjelma Viikko-ohjelma Ilmavirta Viikko-ohjelma Päivä: MA Jak. 1: 07:00 16:00 Jak. 2: 00:00 00:00 Ilmavirta Päällä taso: pieni/nimel/iso/auto Pois taso: pois/pieni/nimel/iso Tässä voit ohjelmoida ajan, jolloin haluat koneen toimivan viikko-ohjelmasta poikkeavilla arvoilla. Näyttää pidennetyn käyntiajan. Näyttää Asetetun ilmavirran. Aseta pidennetty käyntiaika/pakkokäyntiaika minuutteina. Arvoalue: minuuttia. Aseta tilan ilmavirta. Vaihtoehdot ovat Pieni, Nimellis tai Iso. Oletusarvo: Nimellis Tässä voit ohjelmoida koneen viikko-ohjelman. On mahdollista asettaa 2 jaksoa/päivä. Aseta viikonpäivä ja aikaväli, jolloin haluat koneen olevan Päällä-tilassa. Tässä voit määritellä puhaltimen Päälläja Pois-toiminnot viikko-ohjelman aikana. Aseta Päällä-taso. Vaihtoehdot ovat Pieni, Nimel., Iso tai Auto. Oletusarvo: Nimellis Aseta Pois-taso. Vaihtoehdot ovat Pois, Pieni, Nimellis tai Iso. Oletusarvo: Pieni Systemair AB

29 Valikkotaso 1 Valikkotaso 2 Valikkotaso 3 Selitys Huolto Ilmavirtaloki Ilmavirtaloki Taso: 1 5 Nollaa: Ei/Kyllä SF: 140 /140 EF: 140 /140 Tässä voit tarkastella miten puhaltimet ovat toimineet, kun ne ovat olleet aktiivisia (h). Ilmavirrat näytetään 5 eri tasona: Taso 1: 0% Taso 2: 1 29% Taso 3: 30 44% Taso 4: 45 59% Taso 5: % Kun valitset tason, näet kuinka monta tuntia puhaltimet ovat olleet aktiivisia eri tasoilla. Palauta Kyllä palauttaa kaikilla tasoilla SF- ja EF-ajat vasemmassa sarakkeessa. Oikean sarakkeen laskuri toimii eikä sitä voi palauttaa. Huom! Asetusten palautus (katso Toiminto >Asetusten palautus) ei vaikuta tähän toimintoon Systemair AB

30 Valikkotaso 1 Valikkotaso 2 Valikkotaso 3 Selitys Huolto Toiminto Toiminto Lämm/Jäähd Lämm/Jääh Esilämmitin: Kyllä/Ei Lämmityspatteri: Ei mitään/sähkö/vesi Jäähdytys: mitää/vesi Ei Tässä voit asettaa koneen lämmitys- ja/tai jäähdytystilaan. Huom! Esilämmitin on käytettävissä vain mallissa VTC 200 Aseta Jälkiläm-arvoksi Ei mitää, Sähkö tai Vesi. Toiminto Jäätymissuoja Toiminto Järjestelmäkäyrä Toiminnot Puhaltimien ohjaus Toiminto Ilmavirta Puhaltimien ohjaus Ilmavirtayksikkö Jäätymissuoja Hälytysraja: 7 C Järjestelmäkäyrä EF: 1 10 SF: 1 20 Puhaltimien ohjaus Ilmavirta Järjestelmäkäyrä % VSR300: Ilmavirta l/s EF SF Nimellis Iso Pieni VSR500: Ilmavirta l/s EF SF Nimellis Iso Pieni Ilmavirtayksikkö l/s / m 3 /h / % Aseta Jäähdytys-arvoksi Ei mitään tai Vesi. Näyttää asennetun vesikierukan nykyisen asetetun jäätymissuojan hälytysrajan C-asteina. Aseta Hälytysraja C-asteina. Oletusarvo: 7. Tätä toimintoa käytetään erilaisten järjestelmäpaineiden virtausarvojen kompensoimiseksi. Katso luku 6.3 Valitse haluttu puhaltimen ohjaus. Puhaltimen ohjaus l/s, m 3 /h tai % Tässä valikossa asetetaan ilmavirta yksikkönä l/s. Ilmavirta voidaan asettaa yksilöllisesti kullekin puhaltimelle EF: Poistoilmapuhallin, SF: Tuloilmapuhallin Aseta tulo- ja poistoilmapuhaltimien ilmavirta kullekin portaalle (Pieni, Nimellis ja Iso. Järjestelmäkäyrä on valittavissa vain järjestelmissä, joissa on tämäntyyppinen puhallinohjaus. Oletusarvo: l/s Systemair AB

31 Valikkotaso 1 Valikkotaso 2 Valikkotaso 3 Selitys Tarveohjaus Puhaltimien ohjaus Ilmavirta Toiminto Käsin puhal. seis Tarveohjaus CO2 / RH Asetusarvo 0 ppm/0% RH P-alue 100 ppm/10%rh I-aika Pois Asetukset sekä VSR300:lle että VSR500:lle: Ilmavirta % EF SF Nimellis Iso Pieni Käsin puhal. seis Salli käsin seis K/E Tarveohjaus (valinta tai asetusarvo) on käytettävissä vain, jos CO2 tai RH%-anturit havaitaan. Niitä ei tarvitse konfiguroida, kun ne on kytketty, langaton yhdyskäytävä kertoo laitteelle (PCU-EC), että anturi on käytettävissä. Asetusarvo tulee voida asettaa arvoon 0 tarveohjauksen poiskytkemiseksi. Molempien tyyppien tulisi voida käyttää samaa aikaa, tarkoittaen 2 PI säätimiä. Kun tarveohjauksen asetusarvo on konfiguroitu, puhaltimet asetetaan auto-tilaan ja niitä säädetään asetusarvon suhteen. Puhallinsymbolin keskialueen tulee olla tyhjä ja ulko- ja sisäalueiden täynnä. Kumpaakaan ei tulisi olla mahdollista muuttaa. Tässä voit asettaa ilmavirran prosentteina (%). Ilmavirta voidaan asettaa yksilöllisesti kullekin puhaltimelle EF: Poistoilmapuhallin, SF: Tuloilmapuhallin Aseta tulo- ja poistoilmapuhaltimien ilmavirta kullekin portaalle (Pieni, Nimellis ja Iso. Aseta voiko puhaltimet kytkeä pois ohjauspaneelista. Vaihtoehdot ovat K ja E Jos Kon valittu, puhaltimet voidaan pysäyttää kiertämällä VALINTA-nuppi tyhjän puhallinsymbolin kohdalle Systemair AB

32 Valikkotaso 1 Valikkotaso 2 Valikkotaso 3 Selitys Toiminto Analoginen tulo Toiminto Analoginen lähtö Analoginen tulo 1: SS : ETS : Ei käytössä 4: Ei käytössä/ot/fps : OS 10.5 Analoginen lähtö A01 auto/käsi/pois A02 auto/käsi/pois A03 auto/käsi/pois Näyttää analogiset tulosignaalit aktiivisilta lämpötila-antureilta. SS: Tuloilman lämpötila-anturi. ETS: Poistoilman lämpötila-anturi. FPS: Jäätymissuojausanturi. OS: Ulkoilman lämpötila-anturi. OT: Ylikuumenemisanturi. Näyttää analogisen 0-10V-lähtösignaalin kuuma/ kylmävesitoimilaitteelle tai sähkölämmittimelle ja ohituspellille. Aseta AO1 (analoginen lähtösignaali kuumavesitoimilaitteelle tai sähkölämmittimelle) arvoksi auto, käsi tai seis. Oletusarvo: auto. Aseta AO2 (analoginen lähtösignaali kylmävesitoimilaitteelle) arvoksi auto, käsi tai pois. Oletusarvo: auto. Aseta AO3 (analoginen lähtösignaali ohituspellille) arvoksi auto tai käsi. Oletus on auto. Kun arvoksi asetetaan käsi, toimilaitetta/peltiä voidaan ohjata käsin 0-10 V signaalilla. 0V tarkoittaa kokonaan suljettua ja 10 V kokonaan avattua toimilaitetta/ohituspeltiä. Ohituspeltiä ohjaamalla laite voidaan pakottaa kesätilaan (10 V) Systemair AB

33 Valikkotaso 1 Valikkotaso 2 Valikkotaso 3 Selitys Toiminto Digital tulo Toiminto Määrittele DI 1-3 Digital tulo DI1 Päällä/Pois DI2 Päällä/Pois DI3 Päällä/Pois DI4 Päällä/Pois DI5 Päällä/Pois DI6 Päällä/Pois DI7 Päällä/Pois Määrittele, DI 1 3 Oletus:1 SF iso EF iso 2 SF pieni EF pieni 3 SF iso EF pieni Näyttää digitaalitulojen asetuksen PÄÄLLÄ tai POIS DI1: Puhallinmäärittely DI2: Puhallinmäärittely DI3: Puhallinmäärittely DI4: Lämmitin suljettu DI5: Lisäaikakäyttö/pakkokäyttö DI6 on pyörivälle lämmönsiirtimelle: Roottorin anturi DI6 on vastavirtalämmönsiirtimelle: Ohituspellin rajakytkin DI7: Kotona/poissa Tässä asetetaan miten puhaltimet reagoivat 3 erilaiseen digitaalituloon, kun ne kytketään päälle (vasemman sarakkeen asetukset ovat esimerkkejä). Potentiaalivapaat kytkimet on kytkettävä pääpiirikortin liittimiin eri toimintojen toteuttamiseksi. Katso tarkemmat tiedot mukana toimitetusta kytkentäkaaviosta. Aseta tuloilmapuhaltimen (SF) ja poistoilmapuhaltimen (EF) arvoiksi yksitellen pois, pieni, nimellis tai iso digitaalituloille Systemair AB

34 Valikkotaso 1 Valikkotaso 2 Valikkotaso 3 Selitys Toiminto DI 4 7 DI Lämmitin seis 5 Lisäaika 6 Pelti/roottori 7 Kotona/poissa DI 4 7 on asetettu tehtaalla eikä käyttäjä voi muuttaa niitä. Alla on kunkin toiminnon lyhyt kuvaus. DI4: Mahdollistaa sähkölämmittimen kytkemisen pois päältä Tulon aktivoiminen estää sähkölämmittimen toiminnan. DI5: Aktivoi lisäaikakytkintoiminnon. Toiminto ohittaa nykyisen ilmavirta-asetuksen ja puhallin toimii valikossa Huolto -> Lisäaika kytkin asetetuilla arvoilla. Vaihtoehdot ovat Pieni, Nimellis tai Iso. Tulo lasketaan impulssikytkimen signaalien perusteella. Vakiokytkintä käytettäessä aika käynnistyy, kun kytkin kytketään pois päältä. DI6 on pyörivälle lämmönsiirtimelle: Roottorin anturi. Järjestelmä käyttää roottorin pyörimisen valvontaan. DI6 on vastavirtalämmönsiirtimelle: Ohituspellin rajakytkin. Järjestelmä käyttää pellin asennon valvontaan. DI7: Aktivoi energiansäästön. Säädetyn asetusarvon mukaan toimivalla lämmönsiirtimellä ja aktiivisella lämmityspatterilla on tuki alimmalle asetusarvolle. (12 C) Toimintoa käytetään, kun rakennus on pidemmän aikaa tyhjänä. On suositeltavaa kytkeä DI7 ja DI1 tai DI3 rinnakkain. Jos DI7 on aktivoitu, aseta puhallinnopeus minimiarvoon. Ilmavirta asetetaan tulon DI1/DI3 määrittelyn yhteydessä Systemair AB

35 Valikkotaso 1 Valikkotaso 2 Valikkotaso 3 Selitys Toiminto Digital lähtö Ulkoiset anturit Digital lähtö 1: SF 67% 2: EF 67% 3: Rot Päällä/Pois 4: Hälytys K/E 5: Dmp K/E 6: Lämmitin K/E Ulkoiset anturit CO2: 0 ppm RH: 0% Näyttää digitaalitulojen 1-6 nykyiset asetukset (vasemman sarakkeen asetukset ovat esimerkkejä). 1: SF 67%: Tuloilmapuhaltimen asetettu nopeus (prosentteina maksiminopeudesta). 2: EF 67% Poistoilmapuhaltimen asetettu nopeus (prosentteina maksiminopeudesta). 3: Näyttää onko roottori aktiivinen vai ei. Ei käytössä koneissa, joissa on vastavirtalämmönsiirrin. 4: Hälytys K/E: Näyttää onko summahälytys aktiivinen vai ei. 5: Kosteus POIS: Näyttää, onko ulkoilma-/poistoilmapelti päällä tai pois. 6: Lämmitin K/E: Näyttää onko sähkölämmitin aktiivinen vai ei. Kytkettyjen anturien viimeinen kelvollinen näytetään. Korkein anturiarvo näytetään /modbusin/langattoman yhteyden kautta. Mikäli anturia ei ole kytketty, sen kohdalla näytetään viiva (-). Modbus-antureilla on prioriteetti langattomien anturien suhteen Systemair AB

36 Valikkotaso 1 Valikkotaso 2 Valikkotaso 3 Selitys Toiminnot Ulkoinen DI Ulkoinen DI Aktiivinen langaton: DI1/..DI20 Osoita: /DI-5/DI7 Ulkoinen DI -valikko on käytettävissä vain, jos järjestelmään on liitetty yksi tai useampia tulomoduuleja. Aktiivinen langaton DI1-20 riippuu Tulomoduulin solmusta. Langaton-valikossa näkyvä solmu vastaa DI-moduulin tuloja. Esim. Solmu 1 tyyppi: DI. Aktiivinen langaton DI1 ja DI2 Solmu 2 tyyppi: DI. Aktiivinen langaton DI3 ja DI4 Solmu 10 tyyppi: DI. Aktiivinen langaton DI19 ja DI20 Aktiiviset langattomat DI1-20 voidaan ilmankäsittelylaitteessa osoittaa liitännöille DI1-5 ja DI7. DI6 ei ole valittavissa, se on ilmankäsittelylaitteen käytössä. Osoittamattoman DI:n kohdalla näytetään viiva ( ). Osoitetun DI:n uudelleenosoitusta varten valitse ja vahvista valinta Systemair AB

37 Valikkotaso 1 Valikkotaso 2 Valikkotaso 3 Selitys Toiminnot Langaton Toiminto Sulatus Ulkoinen DI Solmu: 1 tyyppi: Ei mitään Tila: Ei verkkoa Data: 0 Pyörivälle lämmönsiirtimelle: Sulatus Tila 0 5 Vastavirtalämmönsiirtimelle: Sulatus Langattoman järjestelmän tila. Solmu: Näyttää liitettyjen langattomien moduulien määrän. Tyyppi: Ei mitään/ui: Käyttöliittymä (Ohjauspaneeli)/DI: Digitaalinen tulomoduuli/co2: CO2-anturimoduuli/RH: RH-anturimoduuli. Tila: Ei verkkoa: Ilmankäsittelylaitteeseen ei ole liitetty yhdyskäytävää/kytkemätön: Ei liitettyä moduulia/ok: Moduulin onnistunut sidonta Data: Todellinen arvo moduulilta/yhteysvika: Tiedonsiirtovika, katso kyseisen moduulin käyttöohje vianetsintää varten. Kaikkien sidottujen solmujen nollausta varten katso langattoman yhdyskäytävän käyttöohje. Aseta tällä valintaruudulla, kuinka aggressiivisesti haluat sulatustoiminnon toimivan (katso luku 6.5). Toiminto Modbus Tila 1 5 Salli epätasapaino Kyllä (aktiivinen sulatusjakso) Modbus Address 1 Baud 9600/19200 Parity None/Even/Odd Tietoa Modbus-tiedonsiirrosta ja muuttujista löytyy Modbus-käsikirjasta osoitteessa Systemair AB

38 Valikkotaso 1 Valikkotaso 2 Valikkotaso 3 Selitys Toiminto Asetusten palautus Asetusten palautus Palautetaanko? KYLLÄ/EI Tässä voit palauttaa tehdasasetukset. Aseta Kyllä tai Ei Huom! Palautus poistaa kaikki käyttäjän tekemät asetukset. Huolto Kieli Huolto Versiot Huolto Hälytys Kielet Kieli ENGLISH Versio VSR 300/500 CD EC Appl. XXX XXX Boot XXX XXX Hälytys Puhallin K Huurre E Damp K Pb-vika E Lämpö E Suodatin K Tässä voit valita käyttöliittymän kielen. Aseta kieli VALINTA-nuppia kiertämällä. Näyttää ohjelmiston version. Huom! Ohjelmaversiot ovat esimerkkejä ja voivat vaihdella eri yksiköissä. Näyttää hälytyslistan ja lauenneet hälytykset (merkitty kirjaimella K). Katso hälytyslista luku Systemair AB

39 9 Huolto 9.1 Varoitukset Vaara Varmista, että kone on kytketty irti sähköverkosta ennen huolto- ja sähkötöitä! Kaikki sähköliitännät ja huoltotyöt on teetettävä valtuutetulla asentajalla paikallisten määräysten mukaisesti. Varoitus Järjestelmän tulisi olla päällä jatkuvasti ja se tulisi pysäyttää vain kunnossapitoa/huoltoa varten. Vaikka koneen verkkoliitäntä onkin irrotettu, sisällä olevat pyörivät osat eivät kenties ole vielä pysähtyneet ja aiheuttavat sen vuoksi tapaturmavaaran. Varo teräviä reunoja huollon yhteydessä. Käytä suojakäsineitä Varmista ennen yksikön käynnistämistä, että suodattimet on asennettu Tuotetta saavat käyttää ainoastaan henkilöt, joilla on tarpeeksi tietoa tai koulutusta tällä alalla, tai käytön tulee tapahtua tällaisen henkilön valvonnassa. 9.2 Sisäiset komponentit Kuva 12 Sisäiset komponentit Sijainti Kuvaus 1 Tuloilmapuhallin Systemair AB

40 2 Ylikuumenemisanturi 3 Ylikuumenemisanturin palautuspainike 4 Sähkölämmityspatteri 5 Roottorin anturi 6 Pyörivä lämmönsiirrin 7 Ulkoilma-anturi 8 Tuloilmansuodatin 9 Poistoilmapuhallin 10 Lämmönsiirtimen käyttöhihna 11 Roottorin moottori 12 Poistoilma-anturi 13 Poistoilmasuodatin 14 Tuloilma-anturi 9.3 Komponenttien kuvaus Puhaltimet Puhaltimissa on ulkopuolisella roottorilla varustetut EC-moottorit, joiden nopeutta voi säätää yksilöllisesti ja portaattomasti %. Moottorin laakerit on kestovoideltu, joten ne eivät tarvitse huoltoa. Puhaltimet voidaan irrottaa puhdistusta varten, katso lisätietoa käyttöohjeesta Suodattimet Tehdasasennetut tuloilmasuodattimet ovat tyyppiä F7 ja poistoilmasuodattimet ovat tyyppiä G3. Suodattimet on vaihdettava, kun ne ovat likaantuneet. Uusia suodatinsarjoja saa asentajalta tai tukkuliikkeestä. Tuloilmasuodattimina voidaan käyttää tyypin G3 suodattimia. Suodatintyyppi on merkitty suodattimen päälle. Huom! Jos G3 -suodattimia käytetään F7-suodattimien tilalla, tuloilmapuhaltimen (SF) järjestelmäkäyrää pitää muuttaa: G3 -tyyppiselle suodattimelle: 11-20, F7-tyypin suodattimelle: Katso luku Lämmönvaihdin -mallit on varustettu erittäin tehokkaalla, pyörivällä lämmönsiirtimellä. Tarvittava tuloilman lämpötila pidetään sen vuoksi normaalisti yllä ilman lisälämmitystä. Lämmönsiirrin voidaan irrottaa puhdistusta ja huoltoa varten, katso lisätietoa käyttöohjeesta Piirikortti Pääpiirikortti ohjaa yksikön toimintoja ja lämpötila-asetuksia Systemair AB

41 1 1. Piirikortti Piirikortin liittimiin voidaan kytkeä ulkoisia lisävarusteita. Katso tarkemmat tiedot mukana toimitetusta kytkentäkaaviosta Lämpötila-anturit Yksikössä on valmiina neljä lämpötila-anturia (NTC, C) ja ne on asennettu vastaaviin ilmakanaviin. Anturit on kytketty pääpiirikorttiin. Katso tarkemmat tiedot mukana toimitetusta kytkentäkaaviosta Sähkölämmityspatteri Lämmityspatteri on tuloilmakanavassa. Lämmityspatteri aktivoidaan releellä ja se kytkeytyy päälle, jos tuloilman lämpötila on 2 C asetusarvon alapuolella ja pois päältä, jos jokin seuraavista ehdoista täyttyy: 1. Jos tuloilman lämpötila on 2 C korkeampi kuin asetusarvo 2. Jos ylikuumenemissuoja aktivoituu tai anturiin tulee vika 3. Jos termostaatti laukeaa tai menee rikki 4. Jos tuloilma-anturi on vikatilassa. 5. Jos tuloilmapuhallin ei toimi. 6. Jos lämmittimen aktivointi on estetty valikossa Ylikuumenemisanturin palautuspainike Jos tuloilman lämpötila on alhainen, ylikuumenemissuoja on ehkä lauennut. Ylikuumenemissuoja voidaan palauttaa palautuspainikkeella. Painike on yläkannessa Palautuspainike Systemair AB

42 9.3.8 Vesilämmityspatteri Lisävarusteena saatavaa vesilämmityspatteria voidaan ohjata analogisella lähdöllä WH (0-10 V DC). Vesilämmityspatteri käyttää tuloa AI 4 jäätymissuojaukseen (OT (ylikuumenemissuoja) muuttuu FPS:ksi (jäätymissuoja)). Jäätymisenestoanturin tulee olla paluuvesiputkeen kiinnitetty pinta-anturi. Anturin tyyppi: TG-A130 Tuloon AI 1 kytketty tuloilma-anturi (SS) pitää korvata kanava-anturilla, jonka saa lisävarusteena. Anturin tyyppi: TG-K360. Katso tarkemmat tiedot mukana toimitetusta kytkentäkaaviosta. Vain sähkö- tai vesilämmityspatteri on sallittu, ts. vesilämmityspatteria käytettäessä sähkölämmityspatteri on deaktivoitu ja päinvastoin. Huom! Jos vesilämmityspatteri on asennettu, suosittelemme, että asennat jousipalautteisen ulkoilmapellin Vesijäähdytin Lisävarusteena on saatavana vesijäähdytin, jota voidaan ohjata yksiköllä. Vesijäähdytyspatteria käytettäessä tuloon AI 1 kytketty tuloilma-anturi (SS) pitää korvata kanava-anturilla, jonka saa lisävarusteena. Anturin tyyppi: TG-K360. Katso tarkemmat tiedot mukana toimitetusta kytkentäkaaviosta. 9.4 Vianetsintä Hälytys näytetään näytössä näkyvällä kolmiolla ja tekstillä. Valitse varoituskolmio valintanuppia kiertämällä ja näytä hälytys painamalla kaksi kertaa vahvistuspainiketta. Alarm Jos ilmenee ongelmia, tarkista seuraavat kohdat, ennen kuin otat yhteyttä valtuutettuun huoltoon. Häiriö Puhallin ei käynnisty Toimenpide 1. Tarkasta hälytykset näytöstä. 2. Tarkasta päävirransyötön varoke rakennuksen sähkökaapissa ja että kaikki liittimet on kytketty yksikköön (jännitteensyöttö sekä tulo- ja poistoilmapuhaltimien liittimet). 3. Tarkista, että viikko-ohjelma on Päällä-tilassa. Viikko-ohjelma voi olla Pois-tilassa, jossa puhallinnopeudeksi on asetettu Pois (luku 6.6) 4. Tarkista, onko jokin digitaalituloista 1 3 (DI 1 3) aktiivinen ja pois päältä. Tämä pysäyttäisi yhden tai molemmat puhaltimet asetuksista riippuen (luku 8.5) Systemair AB

43 Pienentynyt ilmavirtaus Yksikköä ei voi ohjata (ohjaustoiminnot eivät toimi) Matala tuloilman lämpötila Melu/värinät 1. Tarkasta hälytykset näytöstä. 2. Tarkista puhallinnopeuden asetukset ohjauspaneelista (luku 6.1.1). 3. Tarkasta viikko-ohjelma (luku 6.6). 4. Tarkista, onko jokin digitaalituloista 1 3 (DI 1 3) aktiivinen ja pois päältä. Tämä pysäyttäisi yhden tai molemmat puhaltimet asetuksista riippuen (luku 8.5). 5. Tarkasta onko autotila aktiivinen. Autotila pienentää ilmavirtaa, jos arvo ulkoisilta antureilta on pienempi kuin tarveohjauksen asetusarvo. 6. Tarkista suodattimet. Onko suodattimet vaihdettava? 7. Tarkista hajottimien ja säleikköjen aukot. Onko hajottimet/säleiköt puhdistettava? 8. Tarkasta puhaltimet ja lämmönsiirrin. Onko puhdistus tarpeen? 9. Tarkista, onko ilmanotto- tai ilmanpoistoputki tukossa. 10.Tarkista, onko kanavissa näkyviä vaurioita ja/tai pöly-/likakerrostumia. 1. Palauta toiminnot irrottamalla päävirransyötön pistotulppa sekunniksi. 2. Tarkasta ohjauspaneelin ja pääpiirikortin väliset pistokkeet. 1. Tarkasta hälytykset näytöstä. 2. Tarkista asetettu tuloilman lämpötila ohjauspaneelista. 3. Tarkasta analogisten tulojen tila huoltovalikosta varmistaaksesi, että lämpötilan anturit ovat kunnossa (luku 8.5). Avaa Toiminto > Analoginen tulo ja tarkasta lämpötilalukemat antureilta. 4. Tarkasta, että Kotona/Ulkona-toiminto on deaktivoitu DI Tarkasta onko ylikuumenemissuoja lauennut: Yksiköt sisäisellä lämmittimellä: Palauta asetukset tarvittaessa painamalla punaista palautuspainiketta. Yksiköt ulkoisella lämmittimellä: Katso palautusohjeet ulkoisen lämmittimen käyttöohjeesta. 6. Tarkasta onko digitaalitulo 4 (DI 4) pois päältä. Se kytkisi sähkölämmityspatterin pois päältä (luku 8.5) 7. Tarkista, onko poistoilmansuodatin vaihdettava. 8. Hyvin kylmällä säällä saatetaan tarvita sähkötoimista esilämmityspatteria. Sen voi hankkia lisävarusteena. 9. Tarkasta tuloilman ja poistoilman tasapaino 1. Puhdista siipipyörät. 2. Varmista, että puhaltimien kiinnitysruuvit on kiristetty kunnolla. 3. Tarkasta, että värinänvaimentimet ovat paikoillaan yksikön pohjassa Systemair AB
