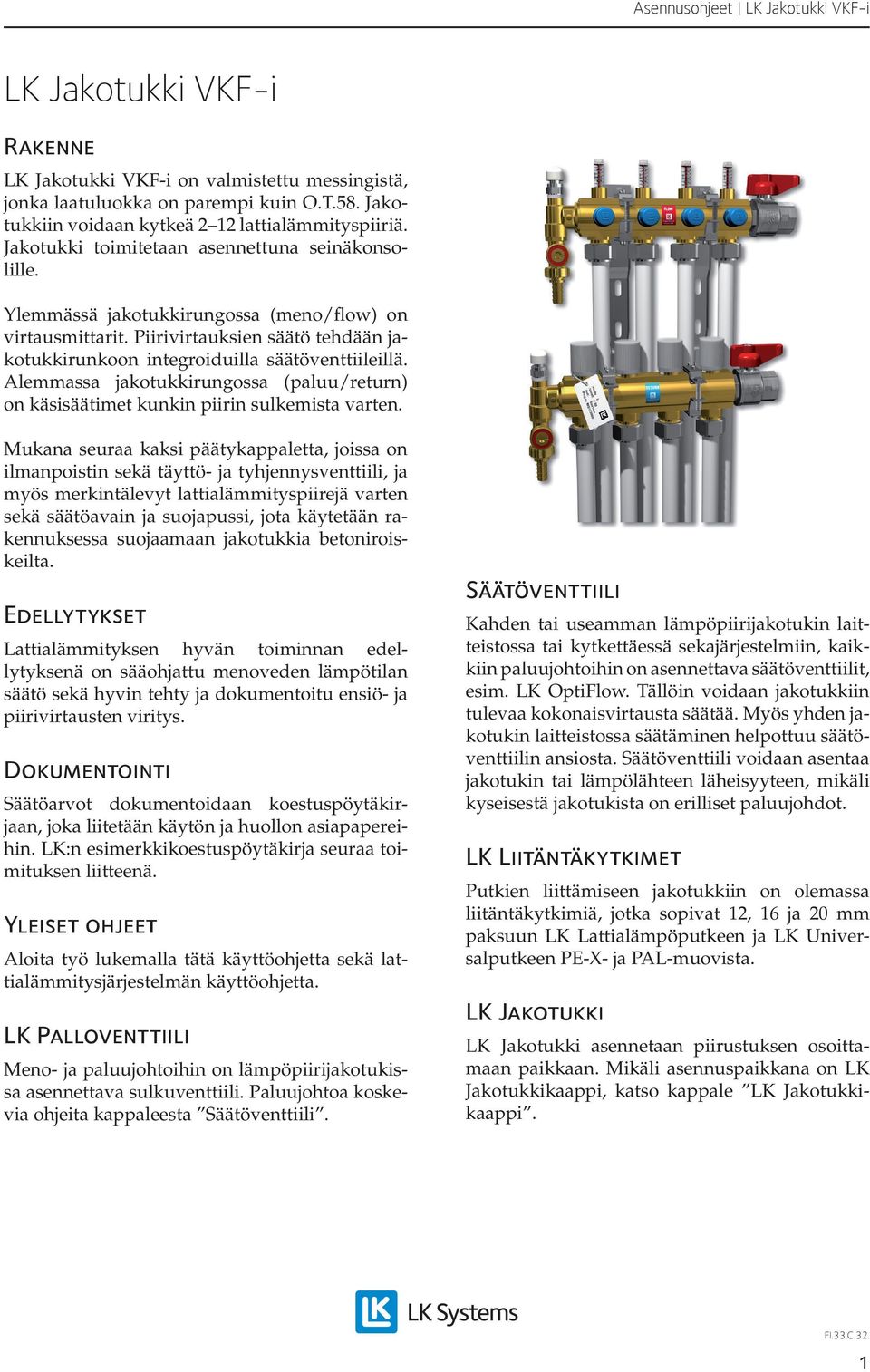

1 LK Jakotukki VKF-i Rakenne LK Jakotukki VKF-i on valmistettu messingistä, jonka laatuluokka on parempi kuin O.T.58. Jakotukkiin voidaan kytkeä 2 12 lattialämmityspiiriä. Jakotukki toimitetaan asennettuna seinäkonsolille. Ylemmässä jakotukkirungossa (meno/flow) on virtausmittarit. Piirivirtauksien säätö tehdään jakotukkirunkoon integroiduilla säätöventtiileillä. Alemmassa jakotukkirungossa (paluu/return) on käsisäätimet kunkin piirin sulkemista varten. Mukana seuraa kaksi päätykappaletta, joissa on ilmanpoistin sekä täyttö- ja tyhjennysventtiili, ja myös merkintälevyt lattialämmityspiirejä varten sekä säätöavain ja suojapussi, jota käytetään rakennuksessa suojaamaan jakotukkia betoniroiskeilta. Edellytykset Lattialämmityksen hyvän toiminnan edellytyksenä on sääohjattu menoveden lämpötilan säätö sekä hyvin tehty ja dokumentoitu ensiö- ja piirivirtausten viritys. Dokumentointi Säätöarvot dokumentoidaan koestuspöytäkirjaan, joka liitetään käytön ja huollon asiapapereihin. LK:n esimerkkikoestuspöytäkirja seuraa toimituksen liitteenä. Yleiset ohjeet Aloita työ lukemalla tätä käyttöohjetta sekä lattialämmitysjärjestelmän käyttöohjetta. LK Palloventtiili Meno- ja paluujohtoihin on lämpöpiirijakotukissa asennettava sulkuventtiili. Paluujohtoa koskevia ohjeita kappaleesta Säätöventtiili. Säätöventtiili Kahden tai useamman lämpöpiirijakotukin laitteistossa tai kytkettäessä sekajärjestelmiin, kaikkiin paluujohtoihin on asennettava säätöventtiilit, esim. LK OptiFlow. Tällöin voidaan jakotukkiin tulevaa kokonaisvirtausta säätää. Myös yhden jakotukin laitteistossa säätäminen helpottuu säätöventtiilin ansiosta. Säätöventtiili voidaan asentaa jakotukin tai lämpölähteen läheisyyteen, mikäli kyseisestä jakotukista on erilliset paluujohdot. LK Liitäntäkytkimet Putkien liittämiseen jakotukkiin on olemassa liitäntäkytkimiä, jotka sopivat 12, 16 ja 20 mm paksuun LK Lattialämpöputkeen ja LK Universalputkeen PE-X- ja PAL-muovista. LK Jakotukki LK Jakotukki asennetaan piirustuksen osoittamaan paikkaan. Mikäli asennuspaikkana on LK Jakotukkikaappi, katso kappale LK Jakotukkikaappi. 1

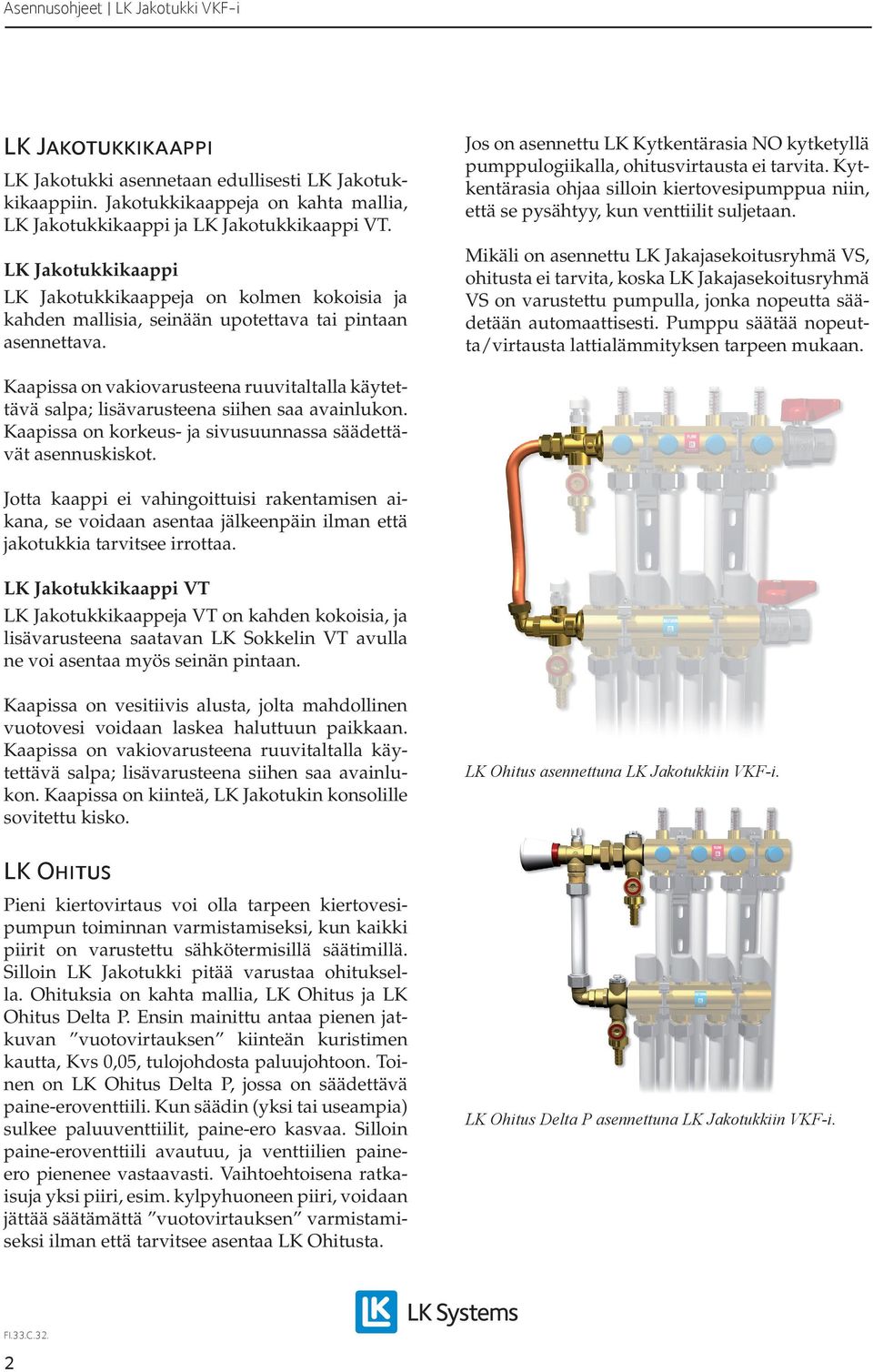

2 LK Jakotukkikaappi LK Jakotukki asennetaan edullisesti LK Jakotukkikaappiin. Jakotukkikaappeja on kahta mallia, LK Jakotukkikaappi ja LK Jakotukkikaappi VT. LK Jakotukkikaappi LK Jakotukkikaappeja on kolmen kokoisia ja kahden mallisia, seinään upotettava tai pintaan asennettava. Jos on asennettu LK Kytkentärasia NO kytketyllä pumppulogiikalla, ohitusvirtausta ei tarvita. Kytkentärasia ohjaa silloin kiertovesipumppua niin, että se pysähtyy, kun venttiilit suljetaan. Mikäli on asennettu LK Jakajasekoitusryhmä VS, ohitusta ei tarvita, koska LK Jakajasekoitusryhmä VS on varustettu pumpulla, jonka nopeutta säädetään automaattisesti. Pumppu säätää nopeutta/virtausta lattialämmityksen tarpeen mukaan. Kaapissa on vakiovarusteena ruuvitaltalla käytettävä salpa; lisävarusteena siihen saa avainlukon. Kaapissa on korkeus- ja sivusuunnassa säädettävät asennuskiskot. Jotta kaappi ei vahingoittuisi rakentamisen aikana, se voidaan asentaa jälkeenpäin ilman että jakotukkia tarvitsee irrottaa. LK Jakotukkikaappi VT LK Jakotukkikaappeja VT on kahden kokoisia, ja lisävarusteena saatavan LK Sokkelin VT avulla ne voi asentaa myös seinän pintaan. Kaapissa on vesitiivis alusta, jolta mahdollinen vuotovesi voidaan laskea haluttuun paikkaan. Kaapissa on vakiovarusteena ruuvitaltalla käytettävä salpa; lisävarusteena siihen saa avainlukon. Kaapissa on kiinteä, LK Jakotukin konsolille sovitettu kisko. LK Ohitus asennettuna LK Jakotukkiin VKF-i. LK Ohitus Pieni kiertovirtaus voi olla tarpeen kiertovesipumpun toiminnan varmistamiseksi, kun kaikki piirit on varustettu sähkötermisillä säätimillä. Silloin LK Jakotukki pitää varustaa ohituksella. Ohituksia on kahta mallia, LK Ohitus ja LK Ohitus Delta P. Ensin mainittu antaa pienen jatkuvan vuotovirtauksen kiinteän kuristimen kautta, Kvs 0,05, tulojohdosta paluujohtoon. Toinen on LK Ohitus Delta P, jossa on säädettävä paine-eroventtiili. Kun säädin (yksi tai useampia) sulkee paluuventtiilit, paine-ero kasvaa. Silloin paine-eroventtiili avautuu, ja venttiilien paineero pienenee vastaavasti. Vaihtoehtoisena ratkaisuja yksi piiri, esim. kylpyhuoneen piiri, voidaan jättää säätämättä vuotovirtauksen varmistamiseksi ilman että tarvitsee asentaa LK Ohitusta. LK Ohitus Delta P asennettuna LK Jakotukkiin VKF-i. 2

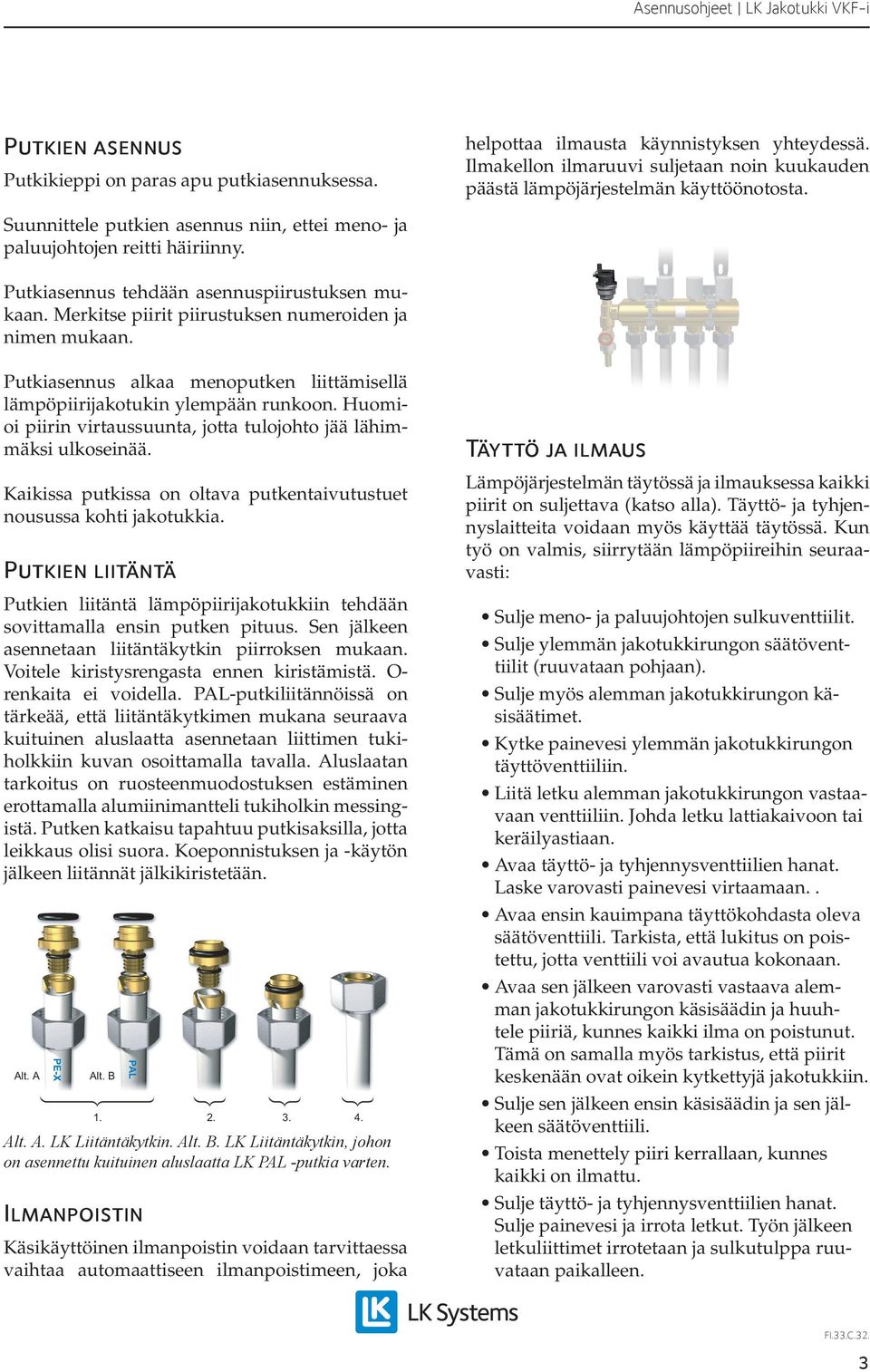

3 Putkien asennus Putkikieppi on paras apu putkiasennuksessa. helpottaa ilmausta käynnistyksen yhteydessä. Ilmakellon ilmaruuvi suljetaan noin kuukauden päästä lämpöjärjestelmän käyttöönotosta. Suunnittele putkien asennus niin, ettei meno- ja paluujohtojen reitti häiriinny. Putkiasennus tehdään asennuspiirustuksen mukaan. Merkitse piirit piirustuksen numeroiden ja nimen mukaan. Putkiasennus alkaa menoputken liittämisellä lämpöpiirijakotukin ylempään runkoon. Huomioi piirin virtaussuunta, jotta tulojohto jää lähimmäksi ulkoseinää. Kaikissa putkissa on oltava putkentaivutustuet nousussa kohti jakotukkia. Putkien liitäntä Putkien liitäntä lämpöpiirijakotukkiin tehdään sovittamalla ensin putken pituus. Sen jälkeen asennetaan liitäntäkytkin piirroksen mukaan. Voitele kiristysrengasta ennen kiristämistä. O- renkaita ei voidella. PAL-putkiliitännöissä on tärkeää, että liitäntäkytkimen mukana seuraava kuituinen aluslaatta asennetaan liittimen tukiholkkiin kuvan osoittamalla tavalla. Aluslaatan tarkoitus on ruosteenmuodostuksen estäminen erottamalla alumiinimantteli tukiholkin messingistä. Putken katkaisu tapahtuu putkisaksilla, jotta leikkaus olisi suora. Koeponnistuksen ja -käytön jälkeen liitännät jälkikiristetään. Alt. A PE-X Alt. B PAL Alt. A. LK Liitäntäkytkin. Alt. B. LK Liitäntäkytkin, johon on asennettu kuituinen aluslaatta LK PAL -putkia varten. Ilmanpoistin Käsikäyttöinen ilmanpoistin voidaan tarvittaessa vaihtaa automaattiseen ilmanpoistimeen, joka Täyttö ja ilmaus Lämpöjärjestelmän täytössä ja ilmauksessa kaikki piirit on suljettava (katso alla). Täyttö- ja tyhjennyslaitteita voidaan myös käyttää täytössä. Kun työ on valmis, siirrytään lämpöpiireihin seuraavasti: Sulje meno- ja paluujohtojen sulkuventtiilit. Sulje ylemmän jakotukkirungon säätöventtiilit (ruuvataan pohjaan). Sulje myös alemman jakotukkirungon käsisäätimet. Kytke painevesi ylemmän jakotukkirungon täyttöventtiiliin. Liitä letku alemman jakotukkirungon vastaavaan venttiiliin. Johda letku lattiakaivoon tai keräilyastiaan. Avaa täyttö- ja tyhjennysventtiilien hanat. Laske varovasti painevesi virtaamaan.. Avaa ensin kauimpana täyttökohdasta oleva säätöventtiili. Tarkista, että lukitus on poistettu, jotta venttiili voi avautua kokonaan. Avaa sen jälkeen varovasti vastaava alemman jakotukkirungon käsisäädin ja huuhtele piiriä, kunnes kaikki ilma on poistunut. Tämä on samalla myös tarkistus, että piirit keskenään ovat oikein kytkettyjä jakotukkiin. Sulje sen jälkeen ensin käsisäädin ja sen jälkeen säätöventtiili. Toista menettely piiri kerrallaan, kunnes kaikki on ilmattu. Sulje täyttö- ja tyhjennysventtiilien hanat. Sulje painevesi ja irrota letkut. Työn jälkeen letkuliittimet irrotetaan ja sulkutulppa ruuvataan paikalleen. 3

4 Tiheyden tarkastus Tiiveyskoe vedellä tai kaasulla tehdään Ruotsin työsuojeluviraston AFS 2006:8 ohjeiden mukaisesti. Tiiveyskoe tehdään yleensä ennen säätämistä ja ennen mahdollisten säätölaitteiden asentamista, eli kaikki venttiilit kokonaan avattuina. Mikäli on olemassa jäätymisriski, lisätään pakkasnestettä; sekoitussuhde valmistajan ohjeiden mukaan. Ennen laitteiston käyttöönottoa järjestelmä huuhdellaan puhtaaksi mahdollisesta pakkasnesteestä, sillä glykoli voi heikentää järjestelmän lämmönantoa. jakotukkien ryhmäventtiiliin (lisälaite), LK OptiFlowiin tai vastaavaan. (Aloita säätäminen kiertovesipumppua lähimpänä olevasta jakotukista.) Laskelmatulostus kertoo kokonaisvirtauksen. Tämän jälkeen hienosäädetään lämpöpiirijakotukin piirien virtaus integroitujen virtausmittareiden avulla. Mittareiden näyttöalue on 0,5 5 litraa minuutissa, äärimmäistapauksissa voidaan tarvita yli 5 litran virtauksia. Niissä tapauksissa ei välitetä mittareiden luvuista. Säädön jälkeen lukitaan jakotukin säätöventtiilit ruuvaamalla alas lukitusrengas säätöavaimen vastakkaisella päällä. Putkipiirit Putkipiirit on ilmattava ja niiden tiiveys on tarkistettava kun ne vielä ovat näkyvissä. Ellei muuta ilmoiteta, koeponnistus tehdään vedellä, jonka paine on 0,6 MPa. Paine ylläpidetään noin 30 min ja kaikki liitokset tarkistetaan tänä aikana. Sen jälkeen paine lasketaan arvoon 0,3 MPa, joka jätetään päälle noin kahdeksi tunniksi ilman paineen laskua. Pöytäkirja Koeponnistuksesta tehdään pöytäkirja, joka liitetään käyttö- ja huoltoasiakirjoihin. Päällevalu Päällevalun aikana putkipiireissä on oltava painetta. Tämä varmistaa, ettei synny vaurioita työn aikana. Ota erityisesti huomioon jäätymisriski, kun valat PE-X-putkia betoniin. Muut palkistot Jos pintalattia tehdään puupalkistolle, uivana lattiana jne. putkipiireissä on oltava painetta. Tämä varmistaa, ettei synny vaurioita työn aikana. LK Säätölaite 24 V AC Alemman jakotukkirungon käsisäätimet voidaan korvata sähkötermisillä säätimillä. Käännä käsisäädin täysin auki -asentoon ja napsauta se irti ruuvitaltan avulla. Asenna sen jälkeen sähköterminen säätölaite. Älä asenna mitään säätimiä ennen koeponnistusta ja ilmausta. Työ helpottuu, jos käsisäätimet ovat paikallaan lämpöpiirijakotukissa tämän työvaiheen aikana. Lattialämmityspiirien säätäminen Aloita aina tarkistamalla, että jakotukin paluuventtiilit ovat täysin auki. Lattialämmityspiirien säätäminen tehdään oheistetun säätöavaimen avulla. Kunkin piirin säätöarvo ilmenee LK Suunnitteluohjelman otteesta. Arvo ilmoitetaan avauskierroksina suljetusta tilasta. Järjestelmissä, joissa on useampi lämpöpiirijakotukki, säädetään jokaisen kokonaisvirtaus. Säätö tehdään 4
