1 CISILENT helppoa melunsuojausta Joustavia ratkaisuja kaikenlaiseen melunsuojaukseen. INGENIEURE planmäßig elastisch lagern Pääedustaja Suomessa Islandsplan 1, Gävle, Routsi. Puhelin , faksi S-posti

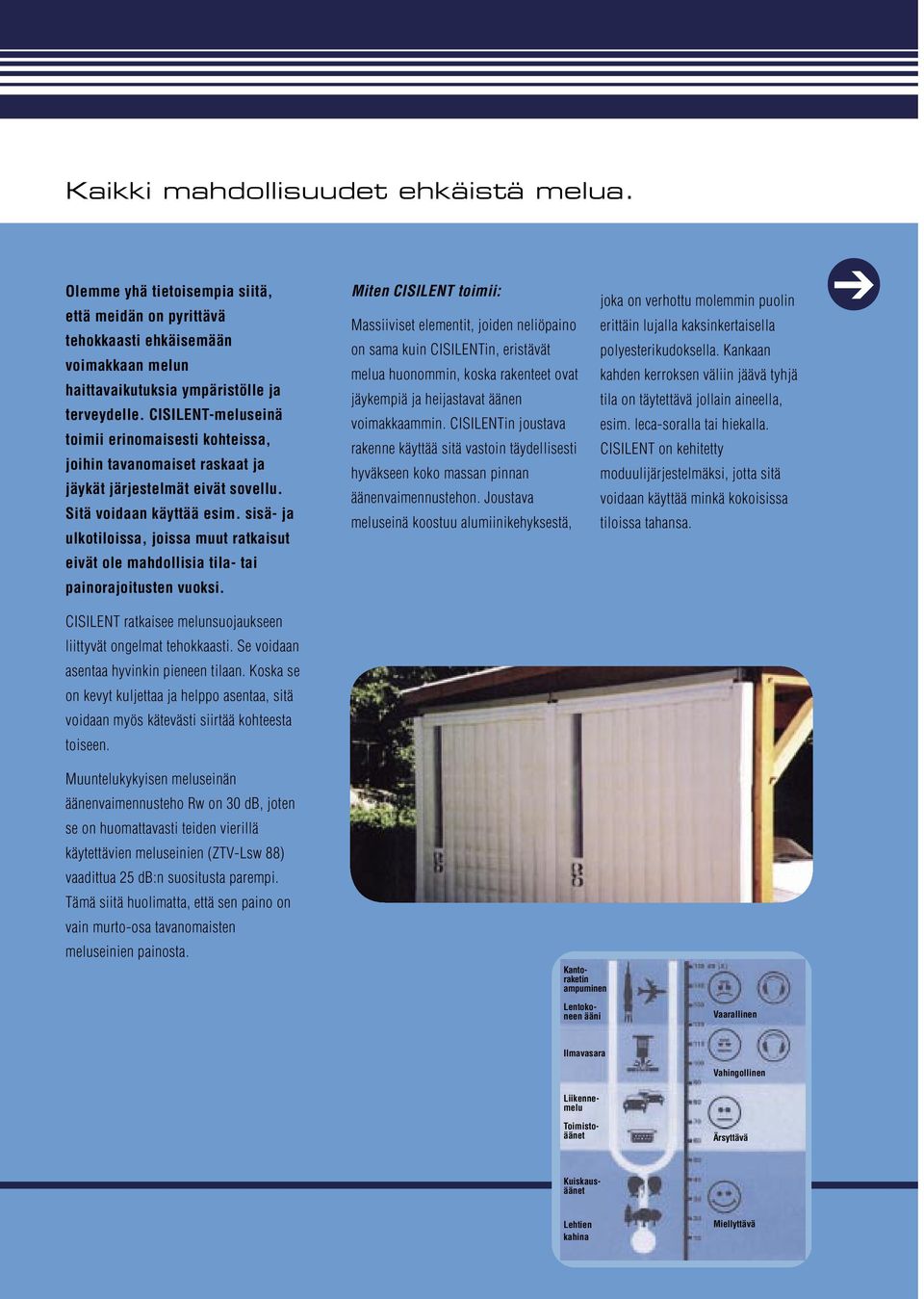

2 Kaikki mahdollisuudet ehkäistä melua. Olemme yhä tietoisempia siitä, että meidän on pyrittävä tehokkaasti ehkäisemään voimakkaan melun haittavaikutuksia ympäristölle ja terveydelle. CISILENT-meluseinä toimii erinomaisesti kohteissa, joihin tavanomaiset raskaat ja jäykät järjestelmät eivät sovellu. Sitä voidaan käyttää esim. sisä- ja ulkotiloissa, joissa muut ratkaisut eivät ole mahdollisia tila- tai painorajoitusten vuoksi. CISILENT ratkaisee melunsuojaukseen liittyvät ongelmat tehokkaasti. Se voidaan asentaa hyvinkin pieneen tilaan. Koska se on kevyt kuljettaa ja helppo asentaa, sitä voidaan myös kätevästi siirtää kohteesta toiseen. Miten CISILENT toimii: Massiiviset elementit, joiden neliöpaino on sama kuin CISILENTin, eristävät melua huonommin, koska rakenteet ovat jäykempiä ja heijastavat äänen voimakkaammin. CISILENTin joustava rakenne käyttää sitä vastoin täydellisesti hyväkseen koko massan pinnan äänenvaimennustehon. Joustava meluseinä koostuu alumiinikehyksestä, joka on verhottu molemmin puolin erittäin lujalla kaksinkertaisella polyesterikudoksella. Kankaan kahden kerroksen väliin jäävä tyhjä tila on täytettävä jollain aineella, esim. leca-soralla tai hiekalla. CISILENT on kehitetty moduulijärjestelmäksi, jotta sitä voidaan käyttää minkä kokoisissa tiloissa tahansa. Muuntelukykyisen meluseinän äänenvaimennusteho Rw on 30 db, joten se on huomattavasti teiden vierillä käytettävien meluseinien (ZTV-Lsw 88) vaadittua 25 db:n suositusta parempi. Tämä siitä huolimatta, että sen paino on vain murto-osa tavanomaisten meluseinien painosta. Kantoraketin ampuminen Lentokoneen ääni Vaarallinen Ilmavasara Vahingollinen Ärsyttävä Liikennemelu Toimistoäänet Kuiskausäänet Lehtien kahina Miellyttävä

3 Helposti täytettävä rakenne. Kohteeseen sovitettava meluseinä Meluseinän kangas on lujaa polyesterikudosta. Kolmen toisiinsa yhdistetyn kangaskerroksen välissä on tilaa täyteaineelle. Ulkopinnoissa on lialta, mikro-organismeilta ja naarmuttumiselta suojaava pinnoite. Kudokseen voidaan painaa tekstiä ja kuvia ja se soveltuu sen vuoksi erinomaisesti mainostukseen. Täyteaine Kun tyhjä kangaskehys täytetään täyteaineella, sen äänenvaimennusteho kasvaa 16 db, eli se melkein kaksinkertaistuu. Kokeissa testattiin lecasoraa, jonka tiheys on 0,6 kg/dm 3. Näin täytettynä meluseinän äänenvaimennusteho on testiraportin mukaan 30 db. Hz Taajuudesta riippuva äänenvaimennusindeksi. Vertailukäyrä ISO 717:n mukaan, testiraportti nro /2.

4 Esijännitetty kantava rakenne Pehmeä ja joustava meluseinä yhdistetään työntämällä reunatangot alumiiniprofiilin uriin. Ylä- ja alareunaan asennetaan säädettävät poikkipalkit pullistumien välttämiseksi seinää täytettäessä. Lisäelementit Säleiköt, vaimennuselementit tai ilkivallalta suojaavat ohutlevyt voidaan kiinnittää itsekierteittävillä ruuveilla. Moduulijärjestelmä Meluseinä voidaan asentaa monella eri tavalla. Yksittäisistä elementeistä voidaan rakentaa helposti esim. aitoja, aitauksia ja katoksia. Melun siirtyminen palkkeja pitkin estetään peittämällä ne erityisillä vaimentimilla. CISILENT. Helppo tapa ehkäistä melua.

5 Melunvaimennusta missä ja miten kauan tahansa. Rakennusvaihe CISILENT tarjoaa tilapäistä tai pysyvää melunvaimennusta. Juuri haluamallasi tavalla. rakennuksen valmistuttua Picture: Kosa Rakennustyömaat Katupiikkaus Tuotantohallit Järjestelyratapihat Moottoritiet Lentokentät Motorest -lepopisteet Asemat Urheilukentät Ulkoilmakonsertit Telttatilaisuudet Musiikkiharjoitteluhuoneet Monet asiat sujuisivat helpommin ilman häiritsevää melua. CISILENTin tehokkaat melunvaimennusratkaisut avaavat uusia mahdollisuuksia. Kaupungin keskustaan rakennetaan uutta toimistokiinteistöä. Purkamis- ja rakennustyö synnyttävät melua, mikä ei ole pelkästään haitallista terveydelle, vaan ylittää lisäksi lain säätämät rajat. Tämä on vain yksi esimerkki CISILENTin monista käyttömahdollisuuksista. CISILENT vaimentaa melulta heti asennuksen jälkeen, missä tahansa meluisissa kohteissa: vilkasliikenteisillä moottoriteillä, urheilukentillä, ulkoilmakonserteissa, järjestelyratapihoilla, rakennustyömailla, lentokentillä tai sisätiloissa kuten esim. tuotantohalleissa jne. Ulkoilmakonsertit Kiinteistöjen lähellä olevat tenniskentät Tieliikenne

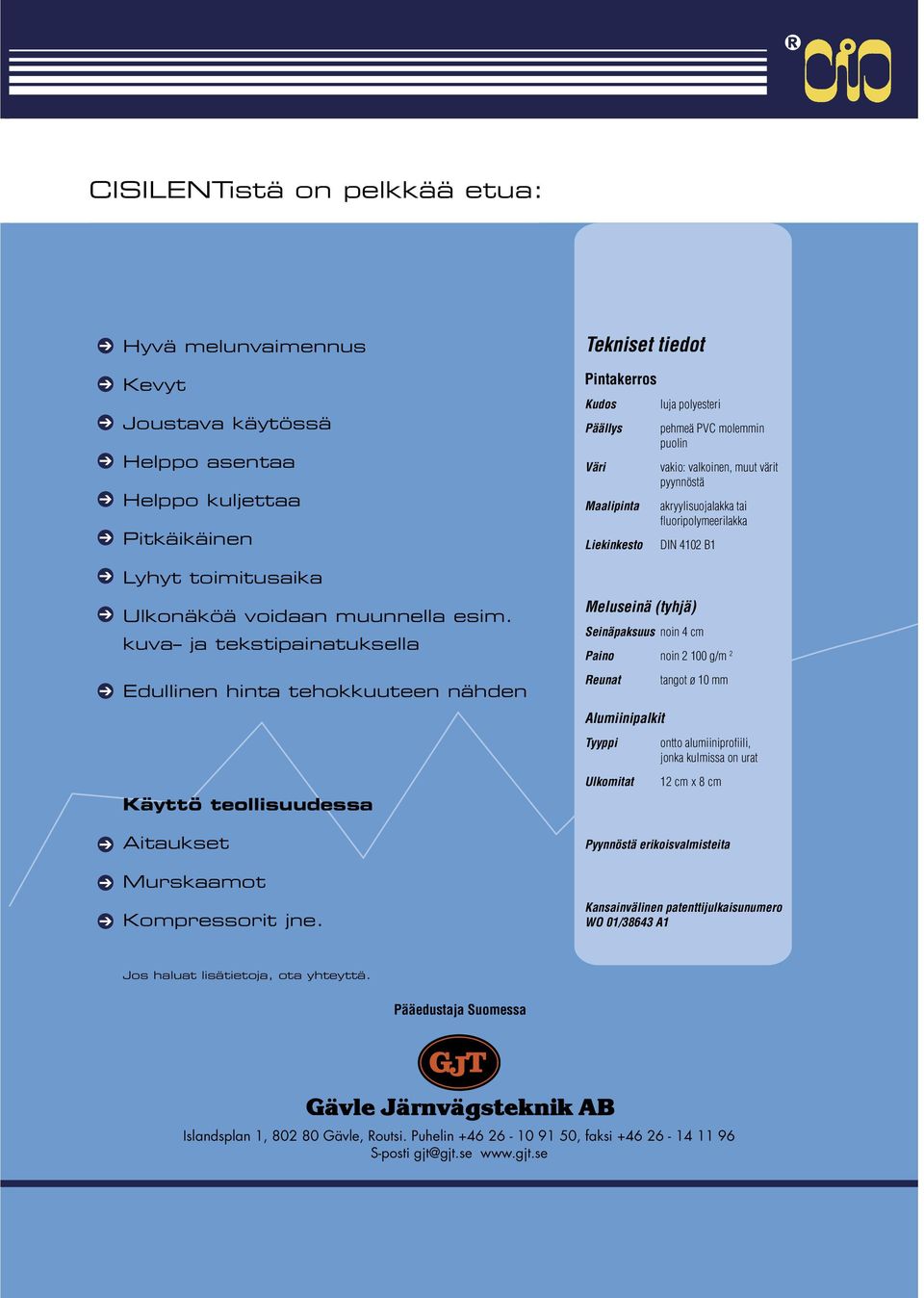

6 CISILENTistä on pelkkää etua: Hyvä melunvaimennus Kevyt Joustava käytössä Helppo asentaa Helppo kuljettaa Pitkäikäinen Lyhyt toimitusaika Ulkonäköä voidaan muunnella esim. kuva ja tekstipainatuksella Edullinen hinta tehokkuuteen nähden Käyttö teollisuudessa Aitaukset Murskaamot Kompressorit jne. Tekniset tiedot Pintakerros Kudos Päällys Väri Maalipinta Liekinkesto luja polyesteri pehmeä PVC molemmin puolin vakio: valkoinen, muut värit pyynnöstä akryylisuojalakka tai fluoripolymeerilakka DIN 4102 B1 Meluseinä (tyhjä) Seinäpaksuus noin 4 cm Paino noin g/m 2 Reunat Alumiinipalkit Tyyppi Ulkomitat tangot ø 10 mm ontto alumiiniprofiili, jonka kulmissa on urat 12 cm x 8 cm Pyynnöstä erikoisvalmisteita Kansainvälinen patenttijulkaisunumero WO 01/38643 A1 Jos haluat lisätietoja, ota yhteyttä. Pääedustaja Suomessa Islandsplan 1, Gävle, Routsi. Puhelin , faksi S-posti gjt@gjt.se
