Nelikulmainen tuloilmahajotin

Koko: px
Aloita esitys sivulta:

Download "Nelikulmainen tuloilmahajotin"

Transkriptio

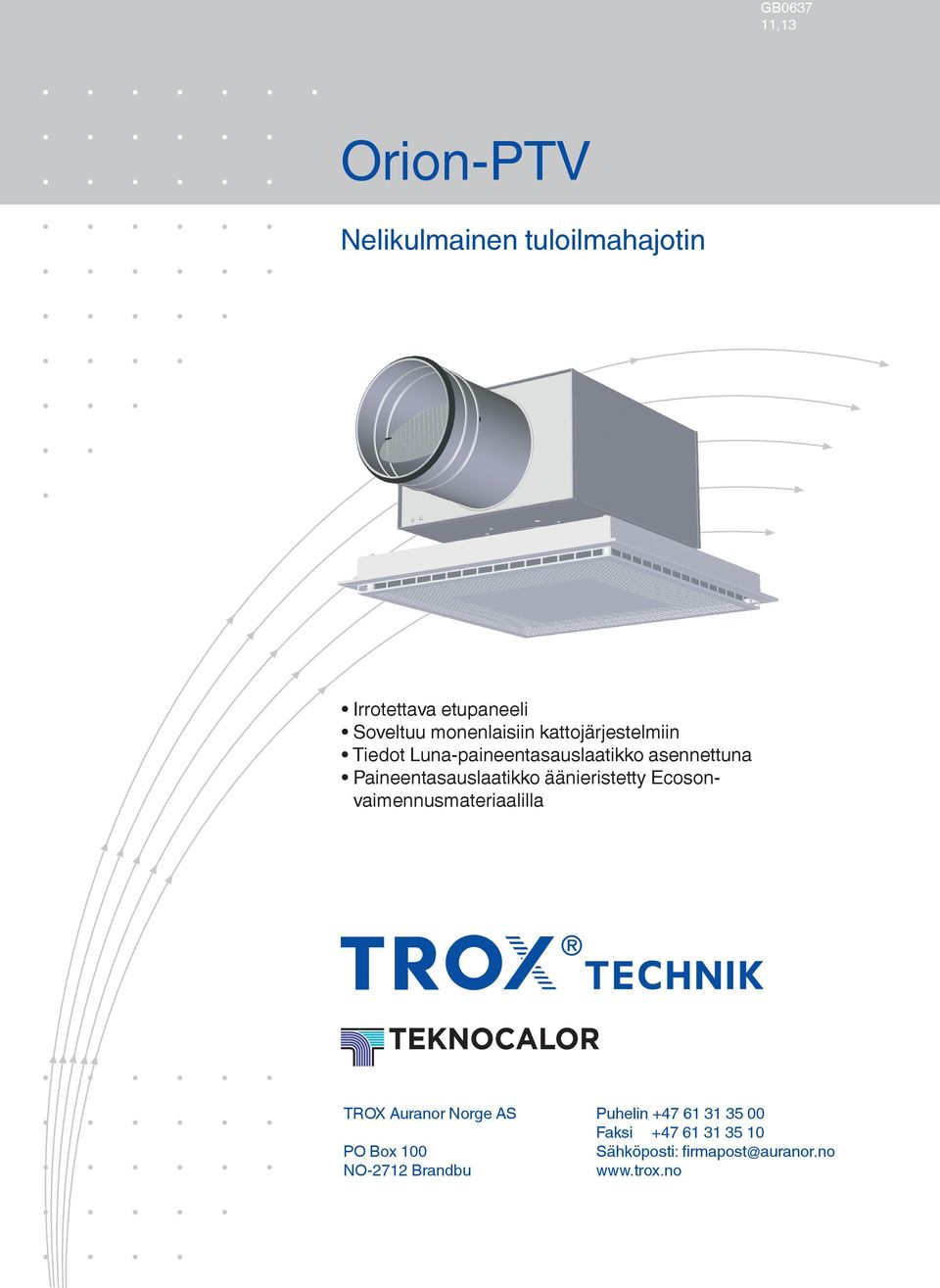

1 GB ,13 Orion-PTV LØV-R Nelikulmainen tuloilmahajotin Irrotettava etupaneeli Soveltuu monenlaisiin kattojärjestelmiin Tiedot Luna-paineentasauslaatikko asennettuna Paineentasauslaatikko äänieristetty Ecosonvaimennusmateriaalilla TROX Auranor Norge AS PO Box 100 NO-2712 Brandbu Puhelin Faksi Sähköposti:

2 KÄYTTÖKOHDE Orion-PTV on nelikulmainen tuloilmahajotin, jonka voi asentaa moduulikattoihin. Orion-PTV on suurkapasiteettinen järjestelmä, jonka induktio-ominaisuudet ovat erinomaiset ja joka soveltuu suurillekin ilmamäärille. Rakenne Orion-PTV-mallissa on irrotettava etupaneeli, jossa on rei'itetty etuosa ja laidat. Laitteessa on TA-kiinnityskannatin, joka sopii T-profiilin kattojärjestelmiin, mutta saatavana on myös vaihtoehtoisia reunamalleja, joiden tyyppi on DC, DG, DS ja EK (katso kuva 2 ja tilauskoodi). MITAT JA PAINO, Orion-PTV Orion-PTV D Paino, venttiili [kg] , , , , , ,9 Taulukko 2 MATERIAALIT JA PINNOITUS Etupaneeli, kattolevy ja hajotinosan runko ovat terästä, ja huulitiivisteliitos on EDPM-kumia. Hajotinosassa on magneettikiinnitys. Kaikissa sisäisissä ja ulkoisissa hajotinosan elementeissä on RAL pinnoitus. Muita värejä on saatavana pyynnöstä. PIKAVALINTA Orion-PTV [m³/h] Mitat 25 db(a) 30 db(a) 35 db(a) Taulukko 1: Ilmavirrat ilmoitetuilla äänen tehotasoilla Kuva 1 TILAUSKOODI, Orion-PTV A-kiinnityskannatin A-kant Dampa-kiinnitin Clip-In Dg-kiinnityskannatin Dg-kant DS-kiinnityskannatin Ds-kant E-kiinnityskannatin E-kant TILAUSKOODI, Luna Kuva 2 T24/T15 2

3 Luna-paineentasauslaatikko KÄYTTÖKOHDE Luna-paineentasauslaatikkoa suositellaan parempaan äänenvaimennukseen, ja se toimii myös säätö- ja mittausyksikkönä. Luna on suorakulmainen laite, jonka irrotettavasta säätöpellistä pääsee käsiksi liitoskanavaan. Säätöpelti voidaan kiinnittää mihin tahansa asentoon. Rakenne Luna-paineentasauslaatikossa on vaimennin ja mittalähtö käyttöönottoa varten, Ecoson-eristys ja mahdollisuus valita yksi tai kaksi mittamuutosta tulon ja lähdön välille. Laatikko voidaan myös toimittaa eristettynä. Matalan profiilin malli [UI] on myös saatavana. Tätä tyyppiä käytettäessä kapasiteetti vähenee noin 20 %. Hajotinosan ja laatikon välistä etäisyyttä voi lisätä enintään 35 cm säätövaijeria ja paine-eron mittausletkuja jatkamatta. MATERIAALIT JA PINNOITUS Etupaneeli, kattolevy ja hajotinosan runko ovat terästä, ja huulitiivisteliitos on EPDM-kumia. Hajotinosassa on magneettikiinnitys. Kaikissa sisäisissä ja ulkoisissa hajotinosan elementeissä on RAL pinnoitus. Muita värejä on saatavana pyynnöstä. PIKAVALINTA Orion-PTV Luna [m³/h] Mitat Mitat 25 db(a) 30 db(a) 35 db(a) Taulukko 3: Ilmavirrat ilmoitetuilla äänen tehotasoilla ja 30 Pa:n kokonaispainehäviöllä.. MITAT JA PAINO, Luna Mitat D DA B H H1 L L1 L2 Paino Luna [kg] , , , , , , , , , , , , , , , ,7 Taulukko 4 Kuva 3 Tilauskoodi, Orion-PTV Luna 3

4 AKUSTISET TIEDOT Kaavioissa on yhteenveto hajottimen A-painotetusta äänen tehotasosta, L WA. Taulukoissa 5 ja 6 sivulla 7 annetuilla korjauskertoimilla lasketaan tuotettu äänen tehotaso kyseisillä taajuuksilla, L W = L WA + KO. Jos huoneen äänenvaimennus vastaa Sabinen kaavalla lukua 10 m², äänenpainetaso on 4 db tuotettua äänen tehotasoa pienempi. Painehäviökäyrät Esimerkki: Orion-PTV Luna Ø haluttu tilavuusvirta 60 l/s. Kaaviosta 7 käy ilmi, että L WA = 26 db (A), kun säätöpelti on auki ja kokonaispainehäviö on 16 Pa. Huoneen vaimennus on 4 db (10 m² SABINE). Tarkoitus on selvittää: a) Tuotettu äänen tehotaso taajuudella 250 Hz. b) A-painotettu äänenpainetaso toimistossa, kun huoneen vaimennus vastaa lukemaa 4 db. c) A-painotettu äänenpainetaso toimistossa, jonka kokonaispainehäviö on 40 Pa (24 Pa:n kuristus säätöpellillä). Ratkaisu: a) Korjauskerroin on 0 db. Tällöin taajuudella 250 Hz tuotettu äänen tehotaso on: L W = L WA + KO = = 26 db. b) Kun huoneen vaimennus on 4 db, A-painotettu äänenpainetaso on: 26-4 = 22 db(a). c) Kun seurataan arvon 60 l/s viivaa kaaviossa lukuun 40 Pa, saadaan äänen tehotason lukemaksi 31 db(a). Arvo nousee tällöin 5 db. Toimiston A-painotettu äänenpainetaso on: = 27 db(a). Kaavio 1. Orion-PTV Luna Kaavio 2. Orion-PTV Luna Kaavio 3. Orion-PTV Luna Kaavio 4. Orion-PTV Luna

5 Kaavio 5. Orion-PTV Luna Kaavio 6. Orion-PTV Luna Kaavio 7. Orion-PTV Luna Kaavio 8. Orion-PTV Luna Kaavio 9. Orion-PTV Luna Kaavio 10. Orion-PTV Luna

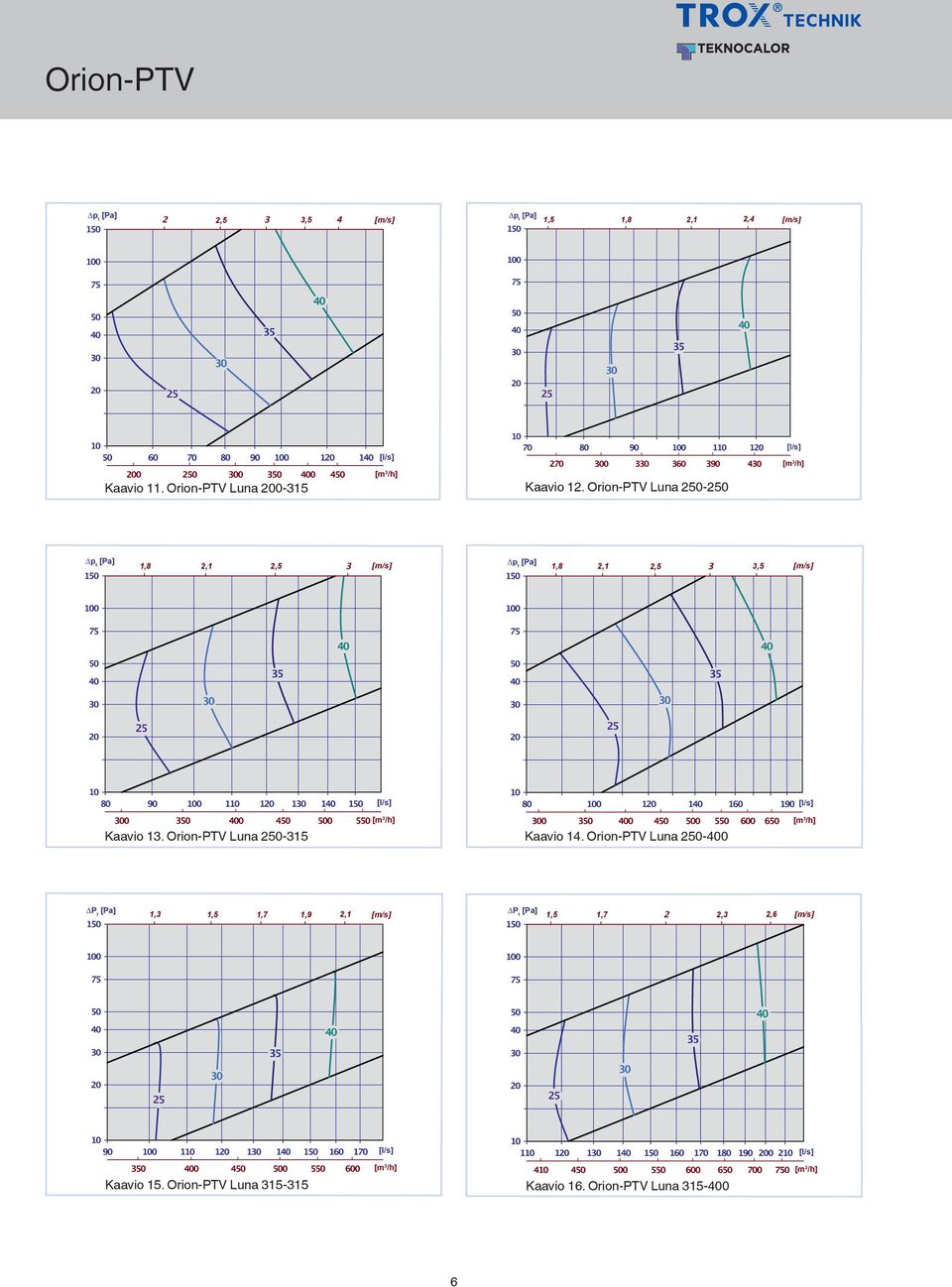

6 Kaavio 11. Orion-PTV Luna Kaavio 12. Orion-PTV Luna Kaavio 13. Orion-PTV Luna Kaavio 14. Orion-PTV Luna Kaavio 15. Orion-PTV Luna Kaavio 16. Orion-PTV Luna

7 Kaavio 17. Kapasiteettikaavio, kun Orion-PTV on kanavapäässä KO [db] Orion-PTV Luna Säätöpelti kiinni Säätöpelti auki Mitat Mitat Taulukko 5. Korjauskerroin [KO], Orion-PTV Luna Orion-PTV KO [db] Mitat Taulukko 6. Korjauskerroin [KO], Orion-PTV Luna 7

8 Orion-PTV Luna Vaimennus [db] Mitat Mitat Taulukko 7: Staattinen äänenvaimennus, Orion-PTV ja Luna-paineentasauslaatikko Orion-PTV Vaimennus [db] Dim Taulukko 8: Staattinen äänenvaimennus, kun Orion-PTV on kanavapäässä HEITTOPITUUS Heittokuvio Kaavio 18. Heittopituus, Orion PTV. 8

9 ASENNUS Hajottimen voi asentaa moduulikattoihin kuvan 5 osoittamalla tavalla. Jos käytössä on Luna-paineentasauslaatikko, laite kiinnitetään tukikannattimen takaosaan kierretangolla tai muilla kannattimilla (kuva 6). 1) A-kiinnityskannatinmallissa hajotin asetetaan valmiiksi asennetun kattorakenteen moduliin halutulle paikalle. Tässä mallissa hajotinosa asennetaan yläkautta. 2) Paineentasauslaatikko sijoitetaan sopivalle etäisyydelle hajotinosasta ja laatikko kiinnitetään asianmukaisella kiinnitystavalla sopivalle etäisyydelle hajottimesta. Jos on riittävästi tilaa, niin asennuksessa voi käyttää myös liitännässä kanavaa tai liittää suoraan hajottimeen. A-kiinnityskannatin A-kant Dampa-kiinnitin Clip-In Dg-kiinnityskannatin Dg-kant KÄYTTÖÖNOTTO Hajottimen etuosan on oltava asennettuna käyttöönoton aikana. Mittaputki vedetään etuosan rei ityksen läpi, ja säätöpelti kiinnitetään käyttämällä vaijerissa olevaa kiristysmutteria. Ilmamäärien korjauskertoimet ilmoitetaan tarrassa hajottimen sisäpuolella, ja ne on kerrottu myös käyttöönotto-oppaassa sivuillamme osoitteessa HUOLTO Hajotinosa puhdistetaan kostealla liinalla. Kanavistoa puhdistettaessa hajottimen etuosa on irrotettava, jotta päästään käsiksi kanavaan. Käytettäessä Lunaa hajottimen levy ja säätöpelti on irrotettava, jotta kanavaa voi käsitellä esteettömästi. YMPÄRISTÖ Tuoteselosteisiin liittyvissä tiedusteluissa voi kääntyä myyntitiimimme puoleen tai hakea tietoa verkkosivuiltamme osoitteesta DS-kiinnityskannatin Ds-kant E-kiinnityskannatin E-kant Kuva 5. Asennus T24/T15 Fast Kiinteä himling katto Kuva 6. Asennus Orion-PTV-yksikön on kehittänyt ja valmistanut: Yritys varaa oikeuden tehdä muutoksia ilman erillistä ilmoitusta. 9 Pääkonttori: TROX Auranor Norge AS, PO Box 100, NO-2712 Brandbu Puhelin: Faksi:

Pyöreä hajotin avoimeen asennukseen

Pyöreä hajotin avoimeen asennukseen LÖV-R Pyöreä hajotin avoimeen asennukseen Mallisuojattu LÖV-rei'itys Soveltuu erinomaisesti jäähdytetylle ilmalle Säädettävä aukon korkeus Laatikko tiivistetty Ecoson-vaimennusmateriaalilla Saatavana korkean
