1 4550 Yhdistetty toiminnallisuus ja muotoilu

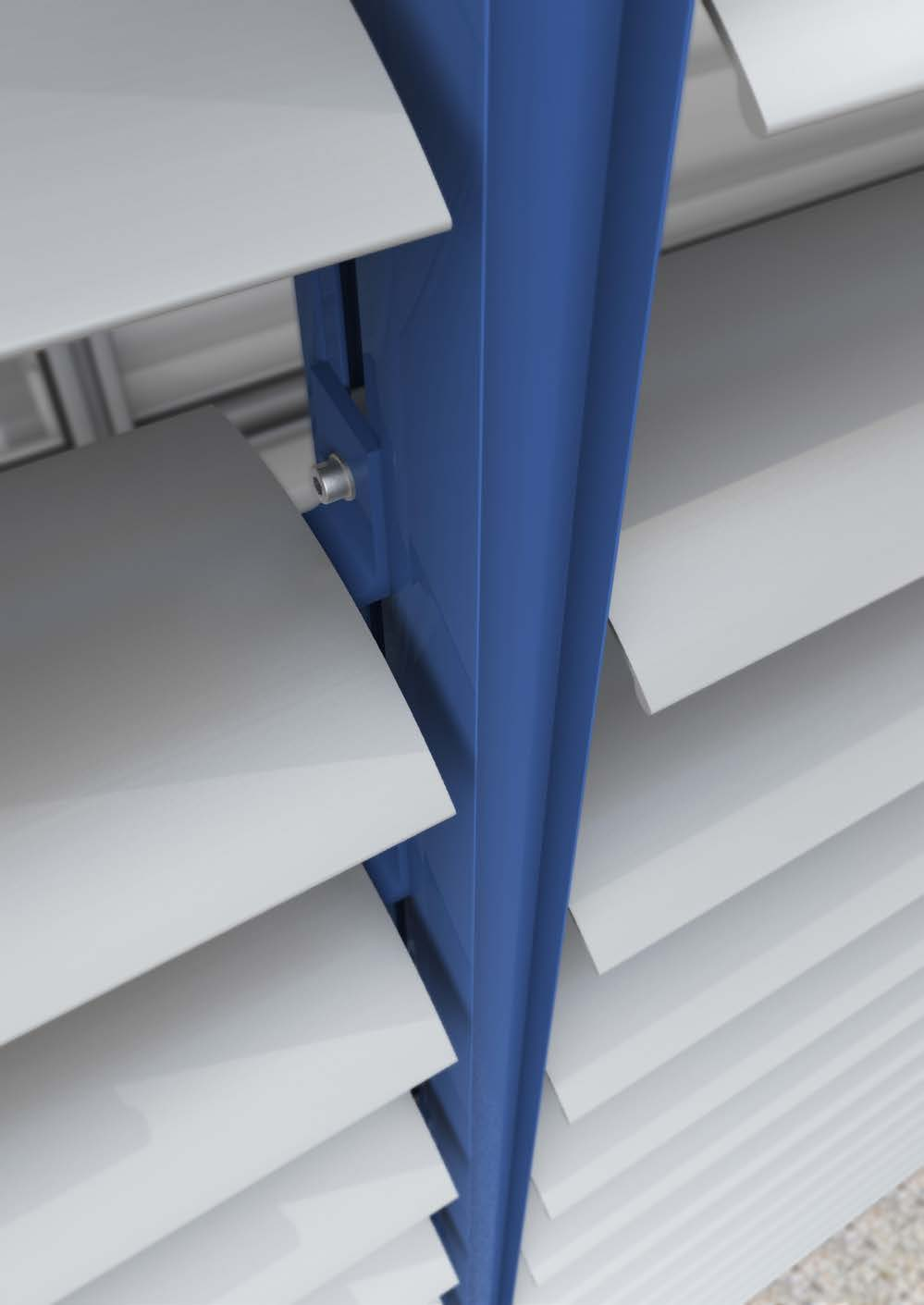

2 Sapa Solar Shading 4550 ow urinkosäleikkö asennetaan joko pysty- tai vaakasuuntaiseksi. sennus voi olla joko itsekantava tai kiinnitys voidaan tehdä muihin kantaviin rakenteisiin.. Pintakäsittelyllä voidaan vielä korostaa profiilin muotoa ja ilmettä. Jäntevä kaarimuoto antaa julkisivuun kevyemmän ilmeen. Muoto heijastaa auringonvaloa ja antaa sisätiloihin epäsuoran, pehmeän valaistuksen. 2

3 Rakenne 1, 2 ja 3: Yksittäiset lamellit kiinnitetään suoraan kantavaan profiiliin, joka voidaan asentaa joko pysty- tai vaakasuuntaan. Pystylinjaa voidaan vielä vahvistaa asentamalla rakenteeseen 4150:n Expressive-tuoteperheen pintalistat. Rakenne 4: Lamellit kiinnitetään päätyprofiileihin ja näin aurinkosäleikkölohkot voidaan koota valmiiksi tehtaalla. sennuspaikalla lohkot kiinnitetään kantaviin alumiiniprofiileihin. Tämä rakenne vain 190 mm ow-lamellilla. Helat: Täydellinen tarvikesarja lamellien kiinteään asennukseen haluttuun kulmaan:,, tai. Lamellit: Leveydet 190 mm ja 300 mm. Rakenne 1, pystysuuntainen Rakenne 2, pystysuuntainen Rakenne 3, vaakasuuntainen Rakenne 4, pystysuuntainen 3

4 Sapa Solar Shading 4550 Wing urinkosäleikkö voidaan toteuttaa joko pysty- tai vaakasuuntaisena. Kun Wing asennetaan katkottomiksi linjoiksi, lohkojako jää mahdollisimman huomaamattomaksi. Se voidaan asentaa itsekantavasti tai kiinnittää muuhun kantavaan rakenteeseen. Pintakäsittelyllä voidaan vielä korostaa profiilin muotoa ja ilmettä. Muoto siivittää ajatukset aerodynamiikkaan: profiili kohtaa valon ja tuulen pehmeästi. 4

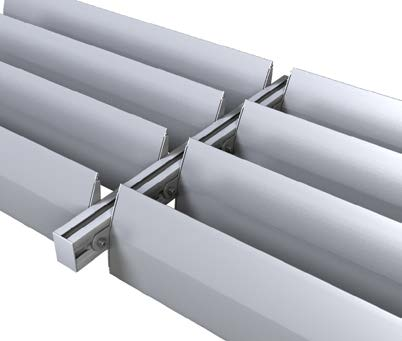

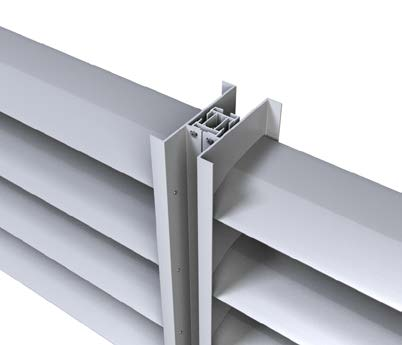

5 Rakenne 1 ja 3: Yksittäiset lamellit kiinnitetään suoraan kantavaan profiiliin, joka voidaan asentaa joko pysty- tai vaakasuuntaan. Pystylinjaa voidaan vielä vahvistaa asentamalla rakenteeseen 4150:n Expressive-tuoteperheen pintalistat. Rakenne 2: Yksittäiset lamellit kiinnitetään suoraan pystysuuntaiseen kantavaan profiiliin, tai ddpintalistaan, jolloin saadaan katkottomia linjoja. Syntyy selkeä suuntavaikutelma. Rakenne 4: Lamellit kiinnitetään päätyprofiileihin ja näin aurinkosäleikkölohkot voidaan koota valmiiksi tehtaalla. sennuspaikalla lohkot kiinnitetään kantaviin alumiiniprofiileihin. Helat: Täydellinen tarvikesarja lamellien kiinteään asennukseen haluttuun kulmaan:,, tai. Lamellit: Leveydet 190 mm ja 300 mm. Rakenne 1, pystysuuntainen Rakenne 2, pystysuuntainen Rakenne 3, vaakasuuntainen Rakenne 4, pystysuuntainen 5

6 Sapa Solar Shading 4550 ox urinkosäleikkö voidaan toteuttaa joko pysty- tai vaakasuuntaisena. Se voidaan asentaa itsekantavasti tai kiinnittää muuhun kantavaan rakenteeseen. Pintakäsittelyllä voidaan vielä korostaa profiilin muotoa ja ilmettä. Tinkimätön muoto antaa julkisivulle vahvan ilmeen. Modernismia alumiinista. 6

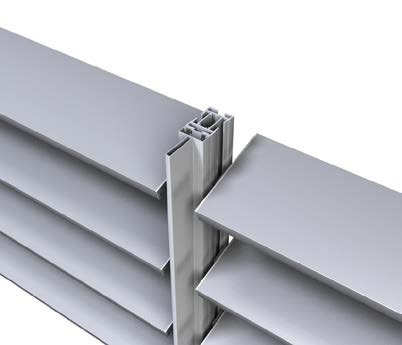

7 Rakenne 1, 2 ja 3: Yksittäiset lamellit kiinnitetään suoraan kantavaan profiiliin, joka voidaan asentaa joko pysty- tai vaakasuuntaan. Pystylinjaa voidaan vielä vahvistaa asentamalla rakenteeseen 4150:n Expressive-tuoteperheen pintalistat. Rakenne 4: Lamellit kiinnitetään päätyprofiileihin ja näin aurinkosäleikkölohkot voidaan koota valmiiksi tehtaalla. sennuspaikalla lohkot kiinnitetään kantaviin alumiiniprofiileihin. Tämä rakennemuoto antaa ryhdikkään ja yhtenäisen vaikutelman sekä selkeän ominaistyylin. Helat: Täydellinen tarvikesarja lamellien kiinteään asennukseen haluttuun kulmaan:,, tai. Lamellit: Leveydet 190 mm ja 300 mm.. Pintakäsittely: nodisointi tai jauhemaalaus Rakenne 1, pystysuuntainen Rakenne 2, pystysuuntainen Rakenne 3, vaakasuuntainen Rakenne 4, pystysuuntainen 7

8 sennustapa Sapa Solar Shading aurinkosuoja (4550) soveltuu käytettäväksi kohteissa, joihin halutaan ulkopuolinen aurinkosäleikkö. urinkosäleikön kiinnitys sovitetaan projektikohtaisesti julkisivutyypin mukaan. rkkitehtuuri ja suunnittelu. Sapa Solar Shading -järjestelmän kolme erilaista lamellityyppiä antavat vapauden valita ja mahdollisuuden lisätä ja vahvistaa arkkitehtonisia arvoja. Tarvittaessa tuotteet sovitetaan kohteen mukaan. Yksityiskohdat ja tarkkaan harkitut kokonaisratkaisut ovat tärkeitä. Kokonaisuus määrää parhaan ratkaisun. Kaikki talot ovat sijainniltaan, toiminnoiltaan ja arkkitehtuuriltaan yksilöllisiä. Meillä on kiinteiden aurinkosäleikköjen lähtökohtana kolme perusrakennemuotoa. lumiini on ominaisuuksiltaan materiaali, josta voidaan valmistaa pitkäikäisiä ja kestäviä aurinkosäleikköjä. urinkosuojien asennustapa vaikuttaa rakennuksen ilmeeseen. sennusesimerkkejä Pystyasennus Itsekantava konsoli Katkottomat lamellilinjat Pystyasennus Riippuva konsoli Katkoja lamellilinjoissa Vaaka-asennus Konsolissa yläkannatin Katkoja lamellilinjoissa Pystyasennus Itsekantava konsoli Katkoja lamellilinjoissa Pystyasennus Maajalusta Katkoja lamellilinjoissa Pystyasennus dd profiiliin Katkottomat lamellilinjat 8

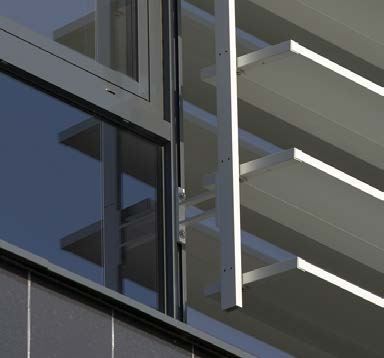

9 senna suoraan dd-listaan Julkisivujärjestelmään 4150 asennettu ddpintalista tarjoaa joustavan kiinnitystavan ja mahdollisuuden lisätä erityisiä julkisivutomintoja. urinkosäleikköjen kiinnitykset onnistuvat tyylikkäästi ja yksinkertaisesti. dd-pintalistoihin voidaan kiinnittää myös muita tärkeitä varusteita, kuten valaisimia, kylttejä, syöksytorvia ja ukkosenjohdattimia. Yksinkertainen ja tulevat tarpeet huomioiva ratkaisu. Lue lisää dd-listasta luvussa Julkisivut. dd konsolijärjestelmässä on ominainen ura johon voidaan lisätä erilaisia julkisivutoimintoja. Lue lisää dd-listasta luvussa Julkisivut. 9

10 Lamellit 4550 ow, Wing ja ox Pystyasennus, Itsekantava konsoli, katkottomat lamellilinjat

11 Pystyasennus dd pintalistaan, katkottomat lamellilinjat - - Vaaka-asennus itsekantavalla konsolilla, katkoja lamellilinjoissa

12 Pystyasennus, Itsekantava konsoli, katkoja lamellilinjoissa - - Pystyasennus maajalustalla, katkoja lamellilinjoissa

13 Riippuva konsoli, katkoja lamellilinjoissa - - Riippuva konsoli, katkoja lamellilinjoissa, murtolinja

14 Pystyasennus ow asennuskulmalla Pystyasennus Wing päätykannella Vaaka-asennus ow asennuskulmalla Vaaka-asennus Wing päätykannella

15 Pystyasennus ox asennuskulmalla Profiilit, päätykansi Vaaka-asennus ox asennuskulmalla Vaaka-asennus Wing lamellikiinnikkeillä

16 Pystyasennus ow, Wing ja ox, kehysprofililla

17 Esimerkki vaaka-asennuksesta kiinnitettynä dd-pintalistaan Esimerkki pystyasennuksesta kiinnitettynä dd-pintalistaan 17

18 SP SOLR SHDING 4550 Lamelleja kolmella eri muodolla Farris ad. Larvik, Norja. Järjestelmätoimittaja SP UILDING SYSTEMS Sinikalliontie 18, Espoo P F system.fi@sapagroup.com Valmistajat Pidätämme oikeuden tuotevalikoima- ja mallimuutoksiin ilman ennakkoilmoitusta. Emme vastaa mahdollisista paino- ja kirjoitusvirheistä. Sapa uidling Systems maaliskuuta 2016.
