Seinään asennettava tuloilmalaite

Transkriptio

1 FI ,13 TLK LÖV-R Seinään asennettava tuloilmalaite Eri etupaneelivaihtoehtoja Laatikossa säätöpelti- ja mittausyhde Irrotettava etupaneeli Säädettävä kiinnityskehys Laatikko äänieristetty Ecoson-vaimennusmateriaalilla Teknocalor Oy Sinikellonkuja 4 FI-01 Vantaa Puhelin Faksi Sähköposti teknocalor@teknocalor.fi

2 TLK KÄYTTÖKOHDE TLK on seinään kiinnitettävä suorakulmainen tuloilmalaite, jonka kanavaliitos voi olla takana tai sivulla. Etupaneelivalikoimasta löytyy useimpien huonetyyppien kokoon, leveyteen, sisätilaan, valaistukseen jne. sopiva heittokuvio. Rakenne TLK-tuotetta on saatavilla kolmella eri etupaneelilla varustettuna, ja niissä on LÖV-rei'itys lyhyelle tai pitkälle heittopituudelle (K ja L) ja Opus-suuttimet muuttuvaa heittokuviota (V) varten. Laatikon ja etuosan välisen säädettävän kiinnityskehyksen ansiosta järjestelmän voi sovittaa seinän paksuuteen. Laatikossa on irrotettava säätöpelti, mittausyhde ja Ecoson-vaimennusmateriaali. MATERIAALIT JA PINNOITUS K- ja L-tyypin etupaneelit ovat valkoiseksi (RAL9010) polttomaalattua, sinkittyä teräspeltiä. Muita värejä on saatavana pyynnöstä. V-tyypin tuloilmalaitteen etuosassa on ABS-muoviset Opus-suuttimet. Etuosa on valkoiseksi (RAL9010) polttomaalattua, sinkittyä teräspeltiä. Myös muita värejä on saatavana, mutta niissä ei ole säädettävää suutinvaihtoehtoa. Laatikossa on sinkitty pinnoitus ja sisäpinnassa on kuituja irrottamaton, kestävä Ecoson-eriste. Huulitiivisteliitos on EPDM-kumia. Tilauskoodi, TLK-laatikko ja etuosa Tuote Huulitiivisteliitos: B = takana S = sivussa Mitat TLK - B / L / 0 SL = erikoispinnoitus Etuosa, tyyppi: K = LÖV-rei'itys, lyhyt heittopituus L = LÖV-rei'itys, pitkä heittopituus V = Opus-suuttimet, muuttuva heittokuvio Esimerkki: TLK-B-160 / L / 0 Selitys: TLK-laatikko, jossa takaliitos kokoa Ø160. Etuosa, jossa LÖV-rei'itys, pitkä heittopituus. TLK-yksikön vakiokäyttöala Etäisyys vastakkaiseen seinään [m] Lyhyt heittopituus (LÖV) Pitkä heittopituus (LÖV) PIKAVALINTA TLK-B-K/L TLK-B-K/L l/s (30 Pa) Mitat 25 db(a) 30 db(a) 35 db(a) PIKAVALINTA TLK-B-V TLK-B-V l/s (30 Pa) Mitat 25 db(a) 30 db(a) 35 db(a) Taulukko 1. Ilmamäärät 30 Pa:n kokonaispainehäviöllä. Äänitaso on L WA. PIKAVALINTA TLK-S-K/L TLK-S-K/L l/s (30 Pa) Mitat 25 db(a) 30 db(a) 35 db(a) PIKAVALINTA TLK-S-V TLK-S-V l/s (30 Pa) Mitat 25 db(a) 30 db(a) 35 db(a) Taulukko 2. Ilmamäärät 30 Pa:n kokonaispainehäviöllä. Äänitaso on L WA. Muuttuva heittopituus (OPUS) Kuva 1: TLK -tuotteen heittopituus 2

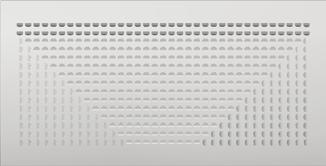

3 TLK MITAT JA PAINO, TLK TLK Mitat D BF HF BK HK DB Taulukko 3 BF HF HK DB D+40 BK ØD Kuva 2. TLK-B 10 BF HK HF 45 A BK Ds ØD D+40 Kuva 3. TLK-S Kuva 4. Etupaneelit 3 DS A Paino [kg] Laatikko 5,0 5,9 7,1 8,7 10 Paino [kg] Etuosa 1,0 1,3 1,7 2,1 3,7

4 ÄÄNITIEDOT Kaavioissa on yhteenveto hajottimen A-painotetusta äänen tehotasosta, L WA. Taulukossa 5 sivulla 8 annetuilla korjauskertoimilla lasketaan tuotettu äänen tehotaso vastaavilla oktaavikaistoilla, L W = L WA + KO. Jos huoneen vaimennus vastaa Sabinen kaavalla lukua 10 m², äänenpainetaso on 4 db tuotettua äänen tehotasoa pienempi. LASKENTAKAAVIOT Esimerkki: Toimistossa tarvitaan ilmaa 60 l/s, ja tähän tarkoitukseen käytössä on TLK-S-160-K (LÖV-rei'itys ja sivuliitäntä). Huoneen vaimennus on 4 db, ja hajottimen säätöpellin kuristuksen tulisi olla 20 Pa. Kaavion 3 mukaan L WA = 23 db(a), kun säätöpelti on auki ja kokonaispainehäviö on 19 Pa. Tarkoitus on selvittää: a) Tuotettu äänen tehotaso hajottimesta taajuudella 250 Hz, säätöpelti auki. b) A-painotettu äänenpainetaso, kun säätöpelti on auki. c) A-painotettu äänenpainetaso, kun säätöpelti on kiinni. d) Tuotettu äänen tehotaso hajottimesta taajuudella 250 Hz, säätöpelti kiinni. a) Taulukon 5 mukaan korjauskerroin 250 Hz:lle on -1 db. Silloin L W taajuudella 250 Hz on: L WA + KO = 23 + (-1) = 22 db b) kun huoneen vaimennus vastaa arvoa 4 db, äänenpainetaso huoneessa on: 23-4 = 19 db(a) c) Kun säätöpellin kuristus on 20 Pa, arvoksi tulee 39 Pa ja kaavio osoittaa 2 db:n nousun L WA -lukemassa. Tällöin äänenpainetaso on = 21 db(a). d) Taulukon 5 mukaan kuristetun säätöpellin korjauskerroin taajuudella 250 Hz on -7 db. Toimintapisteessä käytettävä korjauskerroin on siis -3 db. Silloin L W taajuudella 250 Hz on: L WA + KO = 21 + (-3)= 18 db Kaavio 1. TLK-S-100-K/L Kaavio 2. TLK-S-125-K/L Kaavio 3. TLK-S-160-K/L Kaavio 4. TLK-S-200-K/L

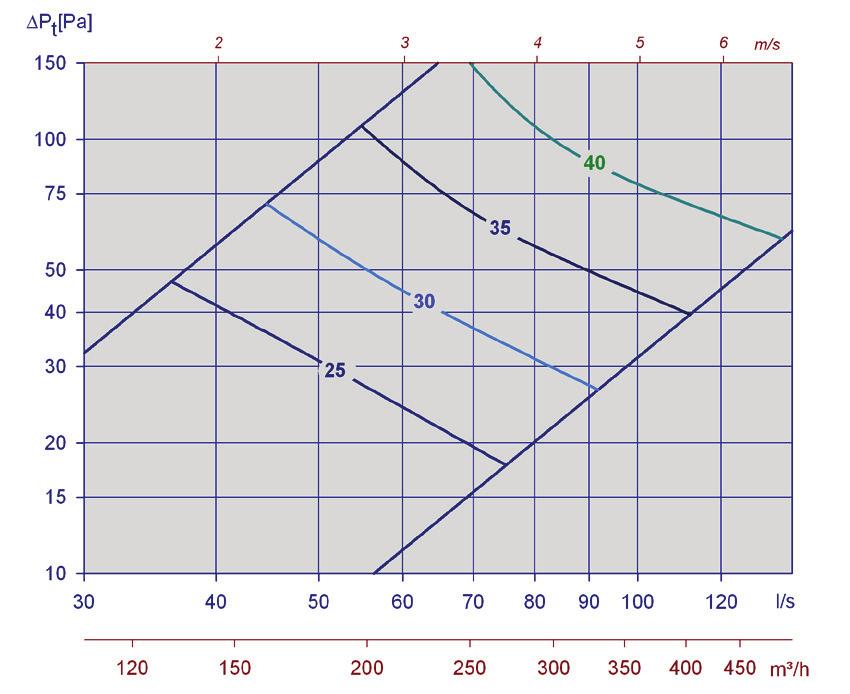

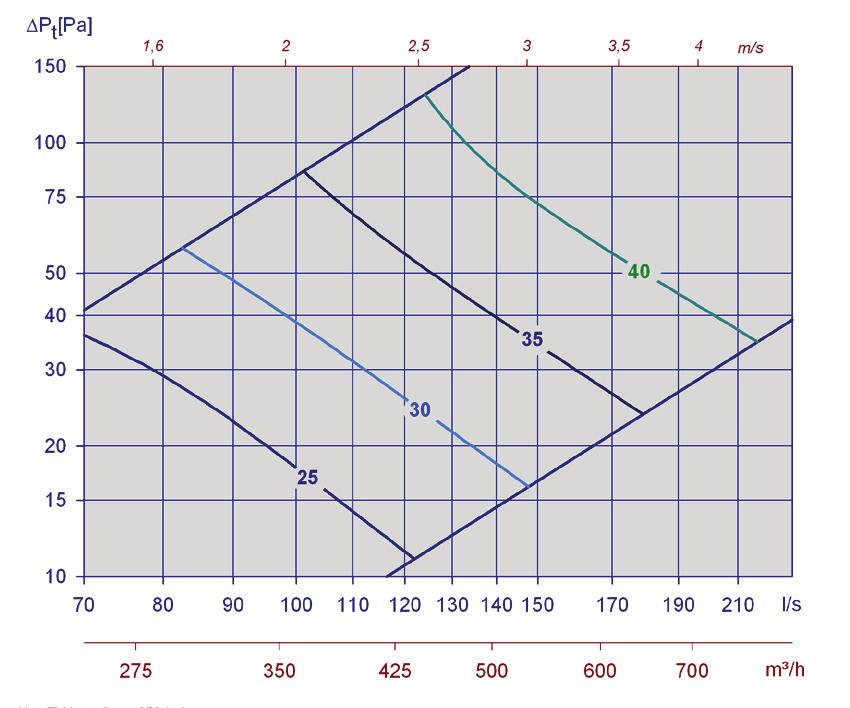

5 TLK Kaavio 5. TLK-S-250-K/L Kaavio 6. TLK-B-100-K/L Kaavio 7. TLK-B-125-K/L Kaavio 8. TLK-B-160-K/L Kaavio 9. TLK-B-200-K/L Kaavio 10. TLK-B-250-K/L 5

6 Kaavio 11. TLK-S-100-V Kaavio 12. TLK-S-125-V Kaavio 13. TLK-S 160-V Kaavio 14. TLK-S-200-V Kaavio 15. TLK-S-250-V Kaavio 16. TLK-B-100-V 6

7 Kaavio 17. TLK-B-125-V Kaavio 18. TLK-B-160-V Kaavio 19. TLK-B-200-V Kaavio 20. TLK-B-250-V 7

8 Staattinen äänenvaimennus, sis. pääteheijastuksen, TLK TLK Vaimennus [db] Mitat Etuosa Liitos k 2k 4k 8k 100 K/L S K/L S K/L S K/L S K/L S K/L B K/L B K/L B K/L B K/L B V S V S V S V S V S V B V B V B V B V B Taulukko 4 Korjauskerroin [KO], TLK jossa on Löv K/L -etukuvio ja uudentyyppiset Opus-suuttimet KO [db] TLK Säätöpelti auki Säätöpelti kiinni Mitat k 2k 4k 8k k 2k 4k 8k K/L taka K/L sivu Opus-B Opus-S Taulukko 5 8

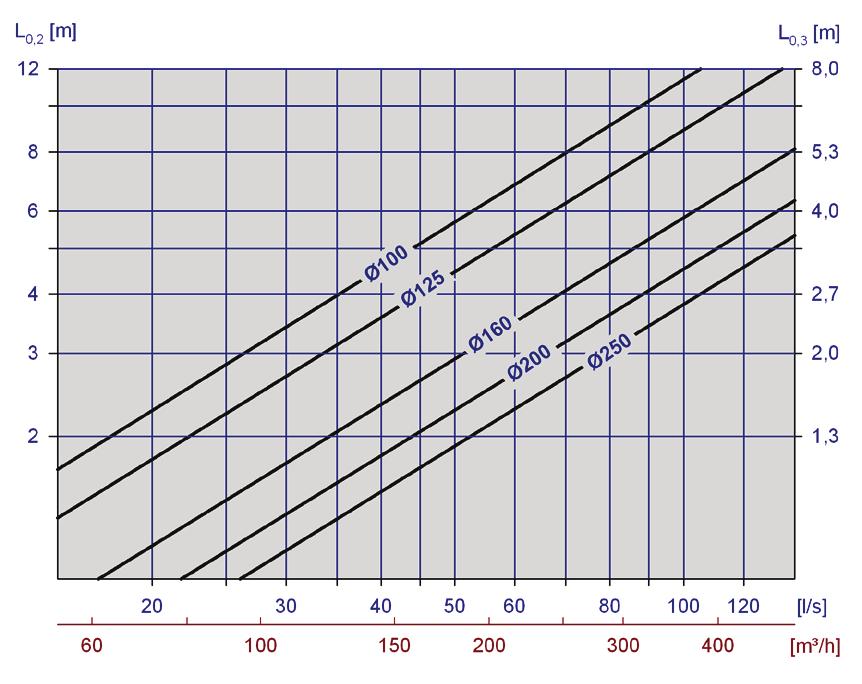

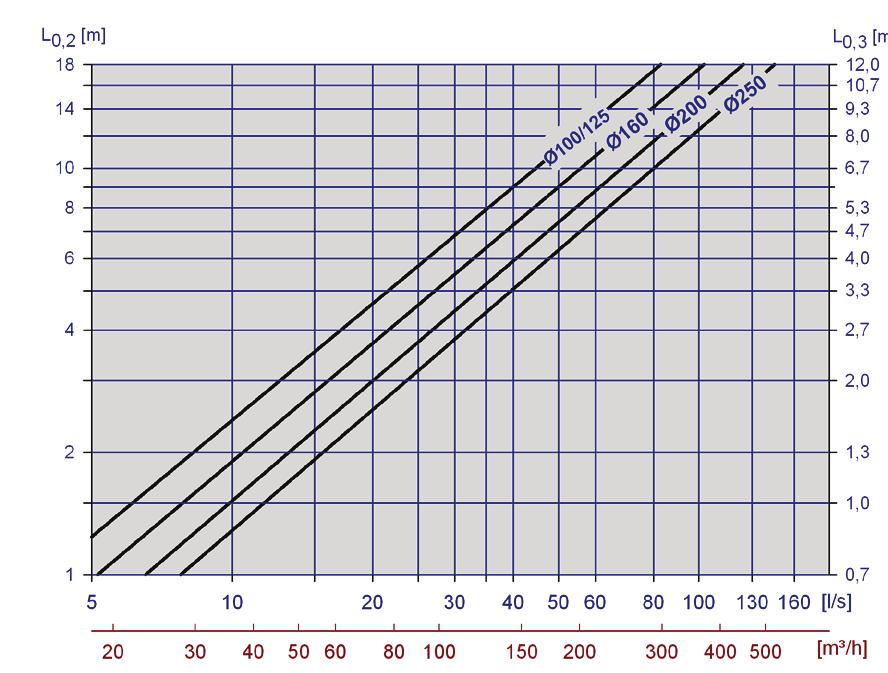

9 HEITTOPITUUDET Kaavio 21. TLK-K (LÖV) Kaavio 22. TLK-L (LÖV) HEITTOKUVIO Lyhyt heittokuvio Pitkä heittokuvio Kaavio 23. TLK-V (Opus) Kuva 6: Esimerkki heittokuviosta etupaneeli, jossa on LÖV-rei'itys Kuva 5: Esimerkki nopeuden jaosta 9

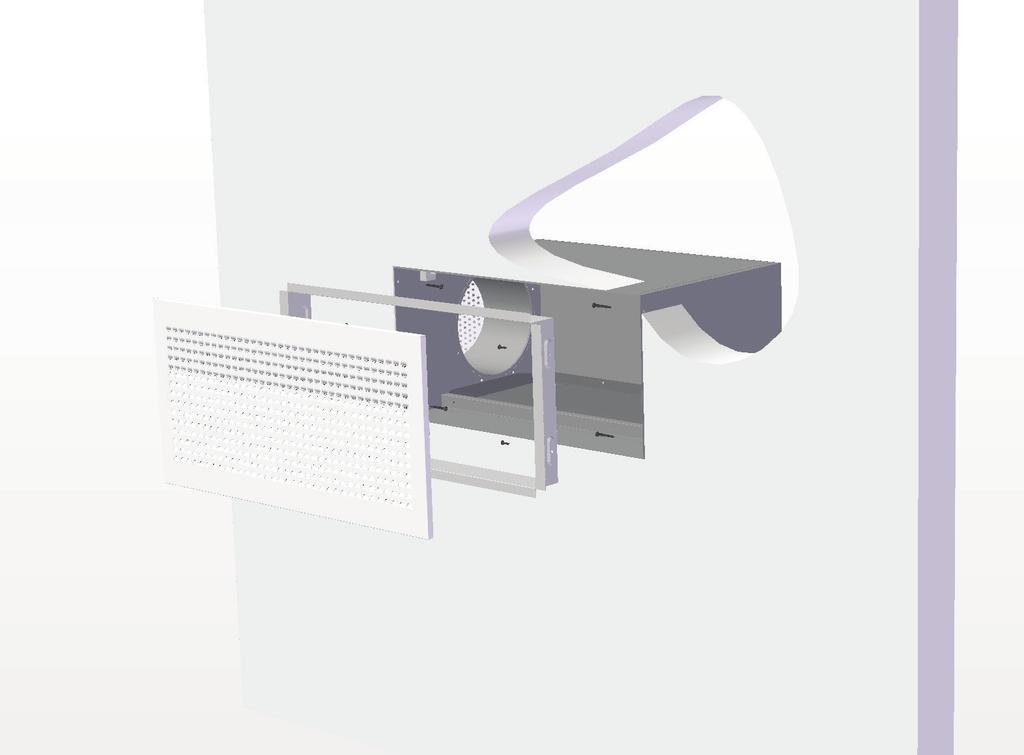

10 ASENNUS Laatikko asennetaan aukkoon ja ruuvikiinnitetään. Sitten säädettävä kiinnityskehys liu'utetaan paikalleen ja ruuvataan laatikkoon. Lopuksi etupaneeli asetetaan paikalleen. KÄYTTÖÖNOTTO Edessä oleva hajotinosa on kiinnitettävä säätöä varten. Vedä mittaletku ja säätövaijeri etuosan kolosta, katso kuva 9. Sulje säätöpellin siipimutterit vaijerissa. Ilmavirran K-kertoimet ilmoitetaan kotelon tarrassa sekä säätöoppaassa sivuillamme osoitteessa Kuva 7. TLK-B-yksikön asennus Kuva 9 HUOLTO Hajotin pyyhitään kostealla liinalla. Kanavistoa puhdistettaessa hajottimen etuosa ja säätöpelti on irrotettava, jotta päästään käsiksi kanavaan. Kuva 8. TLK-S-yksikön asennus YMPÄRISTÖ Tuoteselosteisiin liittyvissä tiedusteluissa voi kääntyä myyntitiimimme puoleen tai hakea tietoa verkkosivuiltamme osoitteesta TLK-yksikön on kehittänyt ja valmistanut: Yritys varaa oikeuden tehdä muutoksia ilman erillistä ilmoitusta. Pääkonttori: Teknocalor Oy Sinikellonkuja 4 FI-01 Vantaa Puhelin Faksi
