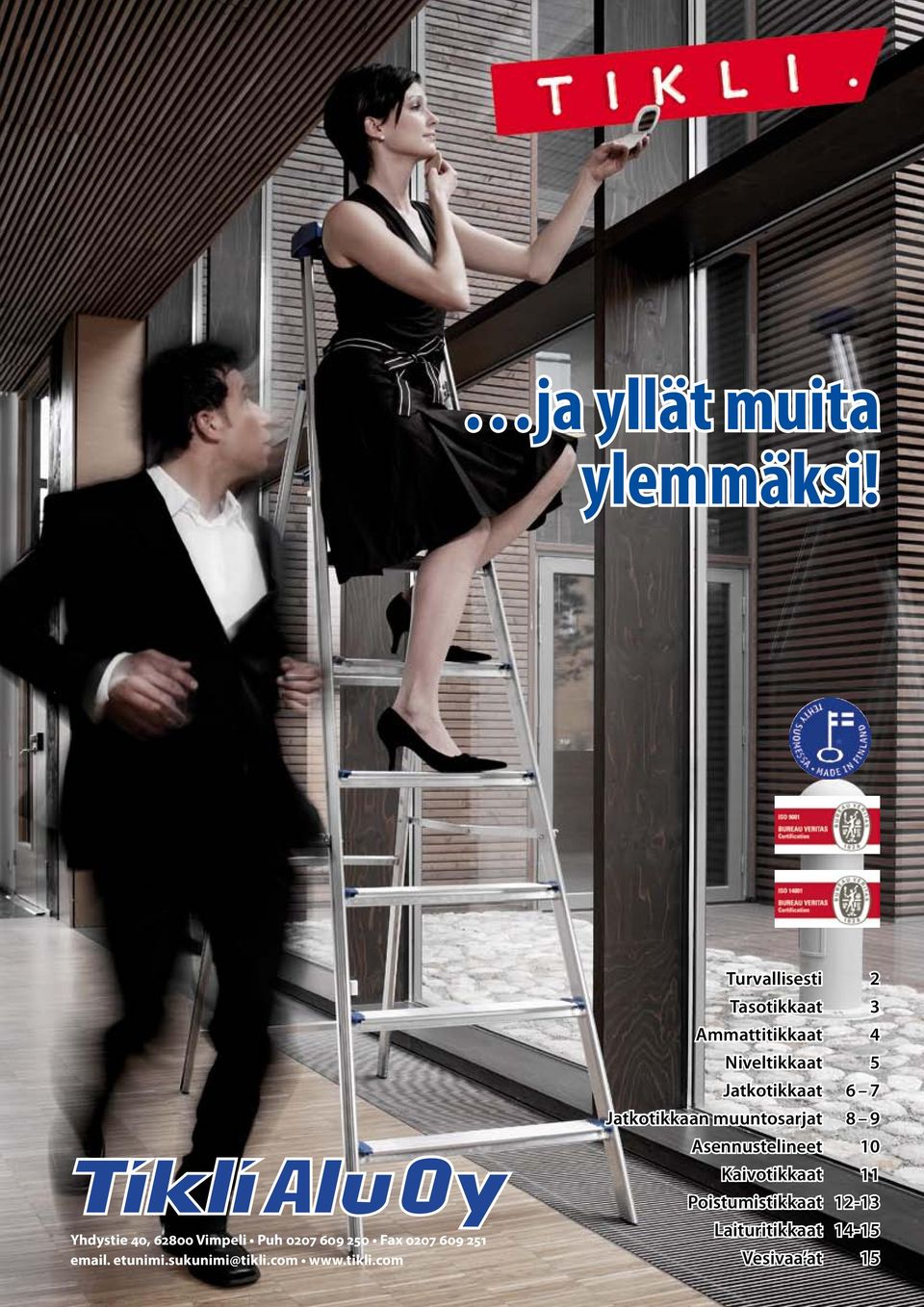

1 ja yllät muita ylemmäksi! Yhdystie 40, Vimpeli Puh Fax Turvallisesti 2 Tasotikkaat 3 Ammattitikkaat 4 Niveltikkaat 5 Jatkotikkaat 6 7 Jatkotikkaan muuntosarjat 8 9 Asennustelineet 10 Kaivotikkaat 11 Poistumistikkaat Laituritikkaat Vesivaa at 15

2 Turvallisesti tikkailla Tikkaiden valinta Tikli -tuoteperheessä on tarjolla useita tikasvaihtoehtoja ammattilai sille sekä kotitalousja vapaa-ajan käyttöön. Valikoimasta löytyy va paas ti seisovat tikkaat, yhdistelmä-, noja-, monitoimi- ja erikoistikkaat. Valinnassa on tärkeää huomioida käytön olosuhteet ja käyttötarkoitus. Muita tärkeitä seikkoja ovat mm. tikkaiden tukevuus, liikuteltavuus, pituus sekä muiden lisävarustei - den tarve. Tarkoituksenmukaisilla tikkailla työ sujuu turvallisesti ja tehokkaasti. Tikkaiden kunto Tikli -tikkaat valmistetaan alumiiniseoksesta, joka on erittäin kestävä materiaali. Keveytensä ansiosta tikkaat ovat helposti liikuteltavia työkohteesta toiseen. Käytössä tai varastoitaessa alumiinitikkaatkin saattavat joutua ulkopuolelta tulevien kolhujen ja muiden vaurioiden kohteeksi. Tästä syystä tikkaiden kunto on tarkastettava huo lellisesti aina ennen käyttöönottoa. Vaurioitunut tikas on poistettava käytöstä välittömästi. Laadunvarmistus Tikkaat valmistetaan EN 131 -standardin mukaan. Telineet on valmistettu EN standardin mukaisesti. Työpukit täyttävät Sosiaali- ja terveysministeriön päätöksen 156/1998 vaatimukset. Tikli Alu Oy:llä on tikkaiden merkintälupa, jonka käyttöoikeuden myöntäjä tarkastaa säännöllisesti. Lisäksi käytössämme on sertifioidut iso ja iso ympäristö- ja laatujärjestelmät, joiden pohjalta toimintaympäristömme on laadittu. Tämä ohjaa niin suunnittelu- kuin tuotantotoimintaamme. Tikkaiden vakautta voidaan parantaa muuntosarjalla. 75 Yläpäässä molempien tikasaisojen täytyy nojata tukevasti alustaan. Oikeaan kulmaan asetettujen tikkaiden alapää ei lähde liukumaan ulospäin. Tikkaat tulee asettaa mahdollisimman tasaiselle alustalle. T ikkaiden käytössä huomoitavaa Käyttöturvallisuus on tikkaiden käyt täjän kannalta ensisijaisen tärkeää. Oikein käytettynä tikkailla työskentelyn tapaturmariskit voidaan minimoida. Nojatikkaiden asettelussa kalte vuus kulman tulee olla 75 tai suurempi. Huomioitava on myös, että pelkkä oikea kulma ei ehkäise kaikissa tapauksissa luisumista. Myös alustalla sekä yläpään tuennalla on suuri merkitys Jatkotikkaiden alapäässä olevat kumitulpat sekä tikkaisiin saatavat lisävarusteet (muuntosarja ja säädettävä tukijalka) parantavat alapään vakautta luistavilla, epätasaisilla ja pehmeillä alustoilla. Yläpään vakautta voidaan parantaa lisävarusteella (jatkotikkaan ylätaso), jota samalla voi käyttää mm. työvälineiden väliaikaisena säilytyspaikkana. Muistathan, että tikkaita ei ole tarkoitettu työskentelyalustaksi, vaan väliaikaiseksi nousutieksi. Kiipeä tik kaille molemmat kädet vapaina ja kasvot tikkaisiin päin suunnattuna. Vapaasti seisovien tasotikkaiden käyttöalustan tulee olla tasainen. Tikkaat avataan huolellisesti käyttöasentoon suorassa ja ylätaso lukittuna. Tasotikkaat Taloustikas 400 Kevyt taloustikas kotija toimistokäyttöön. Taloustikas 400 ei vaadi varastoitaessakaan suurta tilaa. Rihlatut askelmat. Varastoitaessa taloustikas mahtuu pieneen tilaan. Täyttää en 131 vaatimukset. Taloustikas 400 Taloustikas Askelmia Kokon.k./cm Tasokork./cm Paino/kg ,3 Tasotikas 1000 Käytönnöllinen tasotikas koti- ja toimistokäyttöön. Korkea polvituki antaa hyvän työskentelytuen. Työkalukotelo helpottaa eri työkalujen käsittelyä. Rihlatut askelmat. Täyttää en 131 vaatimukset. Tikkaita käytetetään ainoastaan tasaisella, kovalla alustalla. 2 3 Tasotikas askelmainen Tasotikas 1000 Tasotikas Askelmia Kokon.k./cm Tasokork./cm Paino/kg , , , ,0

3 Ammattitikkaat Työkalukotelo on käytönnöllinen tilanteissa, joissa joudutaan käyttämään erilaisia käsityökaluja. Ammattitasotikas mm Niveltikkaat Niveltikas Tikli niveltikas on monikäyttötikas, joka mukautuu käyttäjän tarpeisiin kaikkialla. Taitettuna Niveltikas mahtuu pieneen tilaan, sen voi kuljettaa kätevästi mukana vaikka henkilöauton tavarasäiliössä. Niveltikkaiden muuntelu erilaisiksi työskentelytasoiksi käy»käden käänteessä». Rihlatut askelmat. Täyttää en 131 vaatimukset. Tällä tavoin käytettynä tasolle nousu on kielletty. Niveltikkaat työskentelytasona (Lisävaruste) Tikli niveltikkaista voidaan tehdä näppärästi käytännöllinen työskentelytaso, jota voidaan käyttää silloin kun tikkaat ovat taitettuina pukkimalliseksi. Tasoa voidaan hyödyntää käsityökalujen ja osien säilytykseen, kun tikkaat on nostettu seinää vasten. Tasolevyn koko 80 x 30 cm/2 kpl. Uusi ammattitasotikas jonka keveys ja liitostekniikka sekä ergonomiset ratkaisut mahdollistavat miellyttävän ja turvallisen työskentelyn niin koti- kuin ammattikäytössä. Täyttää en 131 vaatimukset. Vaakatuet sisältyvät toimitukseen. Ammattitasotikas 2009 Täyttää Valtioneuvoston asetuksen 205/2009 määräykset. Työpukki 2005 ja Tikli Pro Kevyet ja kätevät ammattikäyttöön soveltuvat työpukit. Työpukit on varustettu kookkailla työskentelytasoilla, jotka helpottavat työskentelyä ja antavat tukevan seisontatason pitkäaikaistakin työskentelyä varten. Valmistettu SMT 156/1998 -päätöksen mukaisesti. Työpukki 2005 Ylätaso 30 x 58,5 cm Askelmia Tasokorkeus/cm Paino/kg Pinta-ala avattuna /cm 2 47,5 4,6 74,5 x ,5 6,8 83,5 x 81,5 4 98,5 9,0 92,5 x 100 Ammattitasotikas 2003 ja 2009 Leveys sivulta Työpukki 2005 Leveys edestä Ammattitasotikas 2003 Askelmia Tasokorkeus/cm Pinta-ala avattuna/cm Kuljetuspituus/cm Paino / kg AT ,5 96 x ,8 AT x ,0 AT x 55, ,2 AT x ,8 AT ,5 171 x ,6 AT ,5 209 x ,0 AT x ,0 Työpukki Tikli Pro Työpukki Tikli Pro Ylätaso 60 x 30 cm Askelmia Tasokorkeus / cm Paino / kg Pinta-ala avattuna /cm ,4 88 x ,2 94,5 x 92 Apumies Apumies Tikli apumies on yhdellä nivelellä varustettu taittotikas, joka toimii sekä suorana, että A-mallisena. Mainio tikas mm. asennus ja maalaustöissä. Kokonaispituus Kuljetuspituus A - korkeus Paino 373 c m 191 cm 181 cm 12 kg 4 5 Niveltikas Maksimikorkeudet, kuormat ja paino Kuljetus A-malli Suorana Ylätasona Työtasona Mitat Kork. Kuorma Kork. Kuorma Kork. Kuorma Kork. Kuorma Paino 37x25x100 cm 1,8 m 150 kg 3,7 m 150 kg 2,7 m 150 kg 1 m 150 kg 12,5 kg

4 Jatkotikkaat 3-osainen ammattitikas Uusien ulottuvuuksien ammattitikas on tekniseltä ratkaisultaan ennen näkemätön. Sitä voidaan käyttää A-mallisena tasaisella alustalla ilman erillistä tuentaa. Tukijalka sekä rajoitin sisältyvät toimitukseen. A-mallisena tikkaiden kolmas teleskooppiosa voidaan nostaa ylös ja lukita paikoilleen. Tällaisena suurin ulottuvuus on 6,7 m. Sama tikas toimii myös kolmiosaisena suorana jatkotikkaana. Rihlatut askelmat. Täyttää en 131 vaatimukset 3-osainen ammattitikas 345 mm 405 mm 405 mm 3-osainen ammattitikas Malli Maksimipituudet A-leveys Suora Paino 6.1 2,6 m 6,1 m 4,3 m 2,4 m 1,71 m 0,8 m 24 kg 7.8 3,2 m 7,8 m 5,5 m 3,0 m 2,06 m 0,9 m 28 kg 9.5 3,8 m 9,5 m 6,7 m 3,6 m 2,4 m 1,15 m 38 kg 485 mm Yksittäistikas 2-osainen jatkotikas Tikli jatkotikkaita valmistetaan 3,7 8,5 metriin. Tikkaisiin on saatavana muunto sarja sekä säädettävä tukijalka ja ylätaso. Muuntosarja sallii tikkaiden käytön A-mallisena. Täyttää en 131 vaatimukset. 2-osainen jatkotikas Jatkotikas Askelmia Maks.pit. Kulj. pit. Paino Profiili TIKLI ,7 m 2,1 m 8,2 kg 65/27 TIKLI ,9 m 2,7 m 10,3 kg 65/27 TIKLI ,5 m 3,0 m 11,7 kg 65/27 TIKLI ,1 m 3,3 m 12,3 kg 65/27 TIKLI ,3 m 3,9 m 16,5 kg 75/27 TIKLI ,5 m 4,5 m 20,4 kg 75/27 Muuntosarja tikasjalusta ja turvahihna Yksittäistikkaat 420 mm 465 mm Turvahihna 405 mm 2-osainen jatkotikas Askelmia Pituus/m 7 2,1 9 2,7 10 3,0 11 3,3 13 3,9 15 4,5 2-osainen jatkotikas 465 mm Tikasjalusta 3-osainen ammattitikas 6 L 7 Lunnonkumitulpat parantavat pitävää otetta erilaisilla alustamateriaaleilla.

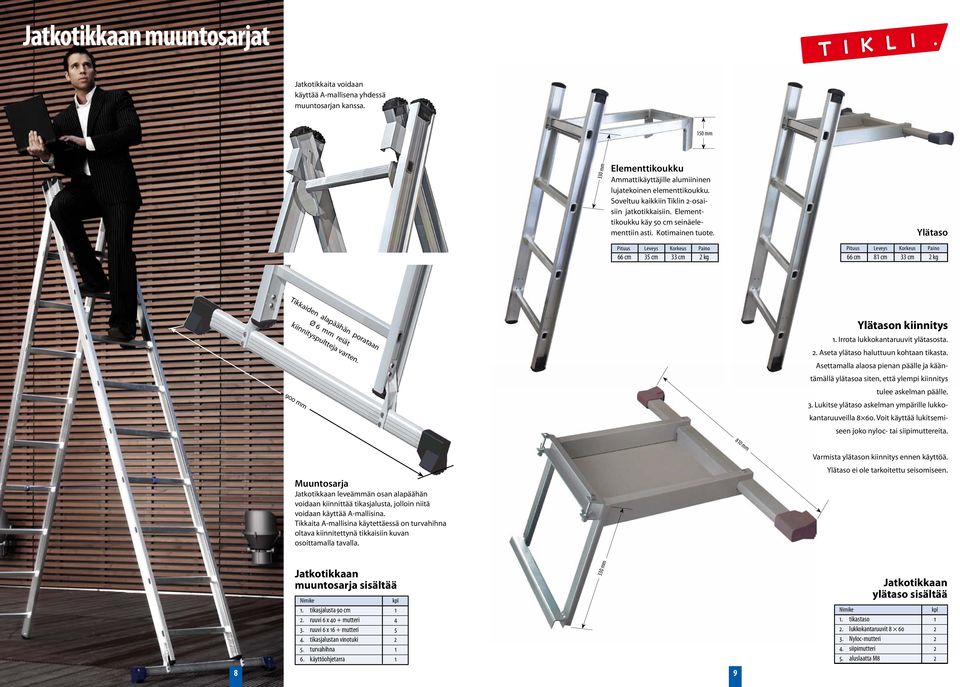

5 Jatkotikkaan muuntosarjat Jatkotikkaita voidaan käyttää A-mallisena yhdessä muunto sarjan kanssa. 150 mm 330 mm Elementtikoukku Ammattikäyttäjille alumiininen lujatekoinen elementtikoukku. Soveltuu kaikkiin Tiklin 2-osaisiin jatkotikkaisiin. Elementtikoukku käy 50 cm seinäelementtiin asti. Kotimainen tuote. Ylätaso Pituus Leveys Korkeus Paino 66 cm 35 cm 33 cm 2 kg Pituus Leveys Korkeus Paino 66 cm 81 cm 33 cm 2 kg Tikkaiden alapäähän porataan Ø 6 mm reiät kiinnityspultteja varten. 900 mm Ylätason kiinnitys 1. Irrota lukkokantaruuvit ylätasosta. 2. Aseta ylätaso haluttuun kohtaan tikasta. Asettamalla alaosa pienan päälle ja kääntämällä ylätasoa siten, että ylempi kiinnitys tulee askelman päälle. 3. Lukitse ylätaso askelman ympärille lukkokantaruuveilla Voit käyttää lukitsemiseen joko nyloc- tai siipimuttereita. Muuntosarja Jatkotikkaan leveämmän osan ala päähän voidaan kiinnittää tikasjalusta, jol loin niitä voidaan käyttää A-mallisina. Tikkaita A-mallisina käytettäessä on turvahihna oltava kiinnitettynä tikkaisiin kuvan osoittamalla tavalla. 810 mm Varmista ylätason kiinnitys ennen käyttöä. Ylätaso ei ole tarkoitettu seisomiseen. Jatkotikkaan muuntosarja sisältää Nimike kpl 1. tikasjalusta 90 cm 1 2. ruuvi 6 x 40 + mutteri 4 3. ruuvi 6 x 16 + mutteri 5 4. tikasjalustan vinotuki 2 5. turvahihna 1 6. käyttöohjetarra mm Jatkotikkaan ylätaso sisältää Nimike kpl 1. tikastaso 1 2. lukkokantaruuvit Nyloc-mutteri 2 4. siipimutteri 2 5. aluslaatta M8 2

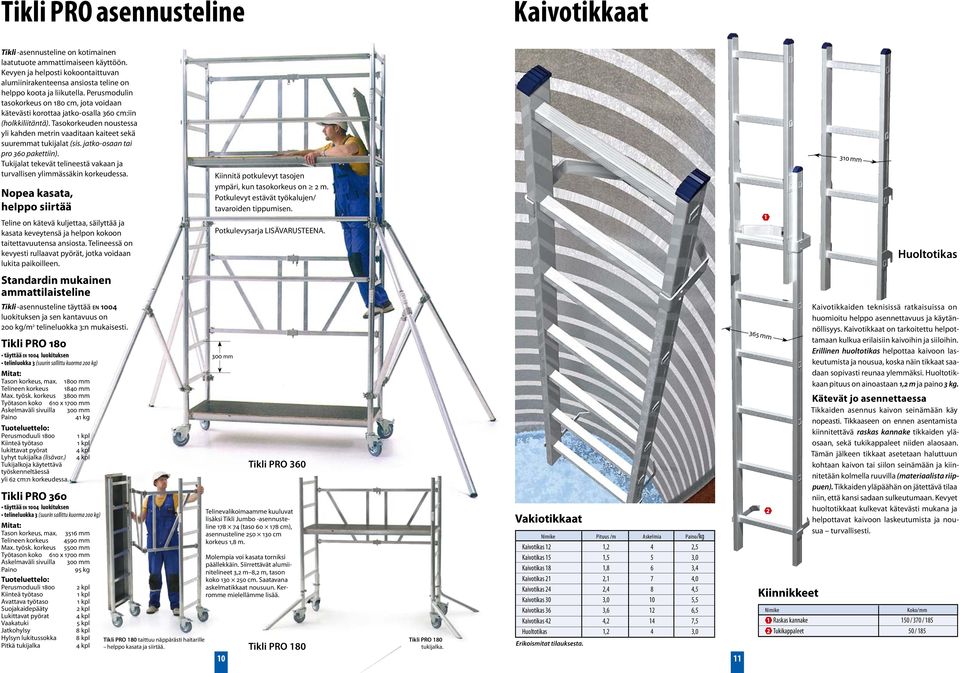

6 Tikli PRO asennusteline Kaivotikkaat Tikli -asennusteline on kotimainen laatutuote ammattimaiseen käyttöön. Kevyen ja helposti kokoontaittuvan alumiinirakenteensa ansiosta teline on helppo koota ja liikutella. Perusmodulin tasokorkeus on 180 cm, jota voidaan kätevästi korottaa jatko-osalla 360 cm:iin (holkkiliitäntä). Tasokorkeuden noustessa yli kahden metrin vaaditaan kaiteet sekä suuremmat tukijalat (sis. jatko-osaan tai pro 360 pakettiin). Tukijalat tekevät telineestä vakaan ja turvallisen ylimmässäkin korkeudessa. Nopea kasata, heippo siirtää Teline on kätevä kuljettaa, säilyttää ja kasata keveytensä ja helpon kokoon taitettavuutensa ansiosta. Telineessä on kevyesti rullaavat pyörät, jotka voidaan lukita paikoilleen. Standardin mukainen ammattilaisteline Tikli -asennusteline täyttää en 1004 luokituksen ja sen kantavuus on 200 kg/m 2 telineluokka 3:n mukaisesti. Tikli PRO 180 täyttää en 1004 luokituksen telinluokka 3 (suurin sallittu kuorma 200 kg) Mitat: Tason korkeus, max mm Telineen korkeus 1840 mm Max. työsk. korkeus 3800 mm Työtason koko 610 x 1700 mm Askelmaväli sivuilla 300 mm Paino 41 kg Tuoteluettelo: Perusmoduuli 1800 Kiinteä työtaso lukittavat pyörat Lyhyt tukijalka (lisävar.) Tukijalkoja käytettävä työskenneltäessä yli 62 cm:n korkeudessa. 1 kpl 1 kpl 4 kpl 4 kpl Tikli PRO 360 täyttää en 1004 luokituksen telineluokka 3 (suurin sallittu kuorma 200 kg) Mitat: Tason korkeus, max mm Telineen korkeus 4590 mm Max. työsk. korkeus 5500 mm Työtason koko 610 x 1700 mm Askelmaväli sivuilla 300 mm Paino 95 kg Tuoteluettelo: Perusmoduuli kpl Kiinteä työtaso 1 kpl Avattava työtaso 1 kpl Suojakaidepääty 2 kpl Lukittavat pyörat 4 kpl Vaakatuki 5 kpl Jatkohylsy 8 kpl Hylsyn lukitussokka 8 kpl Pitkä tukijalka 4 kpl Tikli PRO 180 taittuu näppärästi haitarille helppo kasata ja siirtää. Kiinnitä potkulevyt tasojen ympäri, kun tasokorkeus on 2 m. Potkulevyt estävät työkalujen/ tavaroiden tippumisen. Potkulevysarja LISÄVARUSTEENA. 300 mm Tikli PRO 360 Telinevalikoimaamme kuuluvat lisäksi Tikli Jumbo -asennusteline (taso cm), asennusteline cm korkeus 1,8 m. Molempia voi kasata torniksi päällekkäin. Siirrettävät alumiinitelineet 3,2 m 8,2 m, tason koko cm. Saatavana askelmatikkaat nousuun. Kerromme mielellämme lisää. Tikli PRO 180 tukijalka. Vakiotikkaat Nimike Pituus /m Askelmia Paino/kg Kaivotikas 12 1,2 4 2,5 Kaivotikas 15 1,5 5 3,0 Kaivotikas 18 1,8 6 3,4 Kaivotikas 21 2,1 7 4,0 Kaivotikas 24 2,4 8 4,5 Kaivotikas 30 3,0 10 5,5 Kaivotikas 36 3,6 12 6,5 Kaivotikas 42 4,2 14 7,5 Huoltotikas 1,2 4 3,0 Erikoismitat tilauksesta. Tikli PRO mm 2 Kiinnikkeet 310 mm Huoltotikas Kaivotikkaiden teknisissä ratkaisuissa on huomioitu helppo asennettavuus ja käytännöllisyys. Kaivotikkaat on tarkoitettu helpottamaan kulkua erilaisiin kaivoihin ja siiloihin. Erillinen huoltotikas helpottaa kaivoon laskeutumista ja nousua, koska näin tikkaat saadaan sopivasti reunaa ylemmäksi. Huoltotikkaan pituus on ainoastaan 1,2 m ja paino 3 kg. Kätevät jo asennettaessa Tikkaiden asennus kaivon seinämään käy nopeasti. Tikkaaseen on ennen asentamista kiinnitettävä raskas kannake tikkaiden yläosaan, sekä tukikappaleet niiden alaosaan. Tämän jälkeen tikkaat asetetaan haluttuun kohtaan kaivon tai siilon seinämään ja kiinnitetään kolmella ruuvilla (materiaalista riippuen). Tikkaiden yläpäähän on jätettävä tilaa niin, että kansi sadaan sulkeutumaan. Kevyet huoltotikkaat kulkevat kätevästi mukana ja helpottavat kaivoon laskeutumista ja nousua turvallisesti. Nimike Koko/mm 1 Raskas kannake 150 / 370 / Tukikappaleet 50 / 185

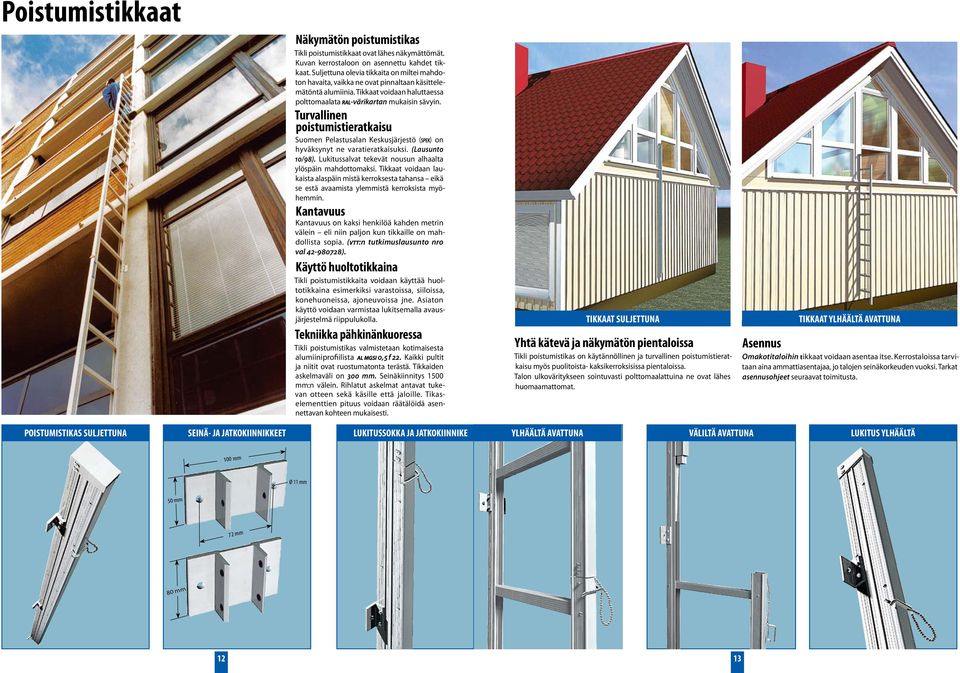

7 Poistumistikkaat Näkymätön poistumistikas Tikli poistumistikkaat ovat lähes näkymättömät. Kuvan kerrostaloon on asennettu kahdet tikkaat. Suljettuna olevia tikkaita on miltei mahdoton havaita, vaikka ne ovat pinnaltaan käsittelemätöntä alumiinia. Tikkaat voidaan haluttaessa polttomaalata ral-värikartan mukaisin sävyin. Turvallinen poistumistieratkaisu Suomen Pelastusalan Keskusjärjestö (spek) on hyväksynyt ne varatieratkaisuksi. (Lausunto 10/98). Lukitussalvat tekevät nousun alhaalta ylöspäin mahdottomaksi. Tikkaat voidaan laukaista alaspäin mistä kerroksesta tahansa eikä se estä avaamista ylemmistä kerroksista myöhemmin. Kantavuus Kantavuus on kaksi henkilöä kahden metrin välein eli niin paljon kun tikkaille on mahdollista sopia. (vtt:n tutkimuslausunto nro val ). Käyttö huoltotikkaina Tikli poistumistikkaita voidaan käyttää huoltotikkaina esimerkiksi varastoissa, siiloissa, konehuoneissa, ajoneuvoissa jne. Asiaton käyttö voidaan varmistaa lukitsemalla avausjärjestelmä riippulukolla. Tekniikka pähkinänkuoressa Tikli poistumistikas valmistetaan kotimaisesta alumiiniprofiilista al mgsi 0,5 f 22. Kaikki pultit ja niitit ovat ruostumatonta terästä. Tikkaiden askelmaväli on 300 mm. Seinäkiinnitys 1500 mm:n välein. Rihlatut askelmat antavat tukevan otteen sekä käsille että jaloille. Tikaselementtien pituus voidaan räätälöidä asennettavan kohteen mukaisesti. TIKKAAT SULJETTUNA Yhtä kätevä ja näkymätön pientaloissa Tikli poistumistikas on käytännöllinen ja turvallinen poistumistieratkaisu myös puolitoista- kaksikerroksisissa pien taloissa. Talon ulkoväritykseen sointuvasti polttomaalattuina ne ovat lähes huomaamattomat. TIKKAAT YLHÄÄLTÄ AVATTUNA Asennus Omakotitaloihin tikkaat voidaan asentaa itse. Kerrostaloissa tarvitaan aina ammattiasentajaa, jo talojen seinäkorkeuden vuoksi. Tarkat asennusohjeet seuraavat toimitusta. POISTUMISTIKAS SULJETTUNA SEINÄ- JA JATKOKIINNIKKEET LUKITUSSOKKA JA JATKOKIINNIKE YLHÄÄLTÄ AVATTUNA VÄLILTÄ AVATTUNA LUKITUS YLHÄÄLTÄ 100 mm Ø 11 mm 50 mm 72 mm 80 mm 12 13

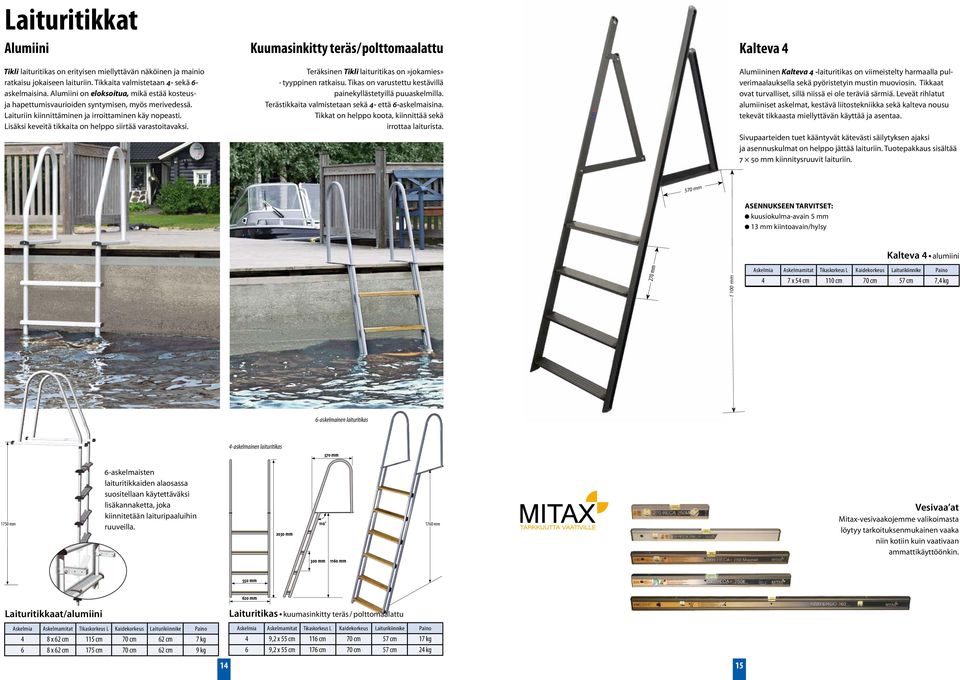

8 Laituritikkat Alumiini Tikli laituritikas on erityisen miellyttävän näköinen ja mainio ratkaisu jokaiseen laituriin. Tikkaita valmistetaan 4- sekä 6- askelmaisina. Alumiini on eloksoitua, mikä estää kosteusja hapettumisvaurioiden syntymisen, myös meri vedessä. Laituriin kiinnittäminen ja irroittaminen käy nopeasti. Lisäksi keveitä tikkaita on helppo siirtää varastoitavaksi. Kuumasinkitty teräs / polttomaalattu Teräksinen Tikli laituritikas on»jokamies» - tyyppinen ratkaisu. Tikas on varustettu kestävillä painekyllästetyillä puuaskelmilla. Terästikkaita valmistetaan sekä 4- että 6-askelmaisina. Tikkat on helppo koota, kiinnittää sekä irrottaa laiturista. Kalteva 4 Alumiininen Kalteva 4 -laituritikas on viimeistelty harmaalla pulverimaalauksella sekä pyöristetyin mustin muoviosin. Tikkaat ovat turvalliset, sillä niissä ei ole teräviä särmiä. Leveät rihlatut alumiiniset askelmat, kestävä liitostekniikka sekä kalteva nousu tekevät tikkaasta miellyttävän käyttää ja asentaa. Sivupaarteiden tuet kääntyvät kätevästi säilytyksen ajaksi ja asennuskulmat on helppo jättää laituriin. Tuotepakkaus sisältää 7 50 mm kiinnitysruuvit laituriin. 570 mm ASENNUKSEEN TARVITSET: kuusiokulma-avain 5 mm 13 mm kiintoavain/hylsy Kalteva 4 alumiini 270 mm mm Askelmia Askelmamitat Tikaskorkeus L Kaidekorkeus Laiturikiinnike Paino 4 7 x 54 cm 110 cm 70 cm 57 cm 7,4 kg 6-askelmainen laituritikas 4-askelmainen laituritikas 570 mm 1750 mm 6-askelmaisten laituritikkaiden alaosassa suositellaan käytettäväksi lisäkannaketta, joka kiinnitetään laituripaaluihin ruuveilla mm mm 1160 mm 1760 mm Vesivaa at Mitax-vesivaakojemme valikoimasta löytyy tarkoituksenmukainen vaaka niin kotiin kuin vaativaan ammattikäyttöönkin. 550 mm 620 mm Laituritikkaat/alumiini Askelmia Askelmamitat Tikaskorkeus L Kaidekorkeus Laiturikiinnike Paino 4 8 x 62 cm 115 cm 70 cm 62 cm 7 kg 6 8 x 62 cm 175 cm 70 cm 62 cm 9 kg Laituritikas kuumasinkitty teräs / polttomaalattu Askelmia Askelmamitat Tikaskorkeus L Kaidekorkeus Laiturikiinnike Paino 4 9,2 x 55 cm 116 cm 70 cm 57 cm 17 kg 6 9,2 x 55 cm 176 cm 70 cm 57 cm 24 kg 14 15

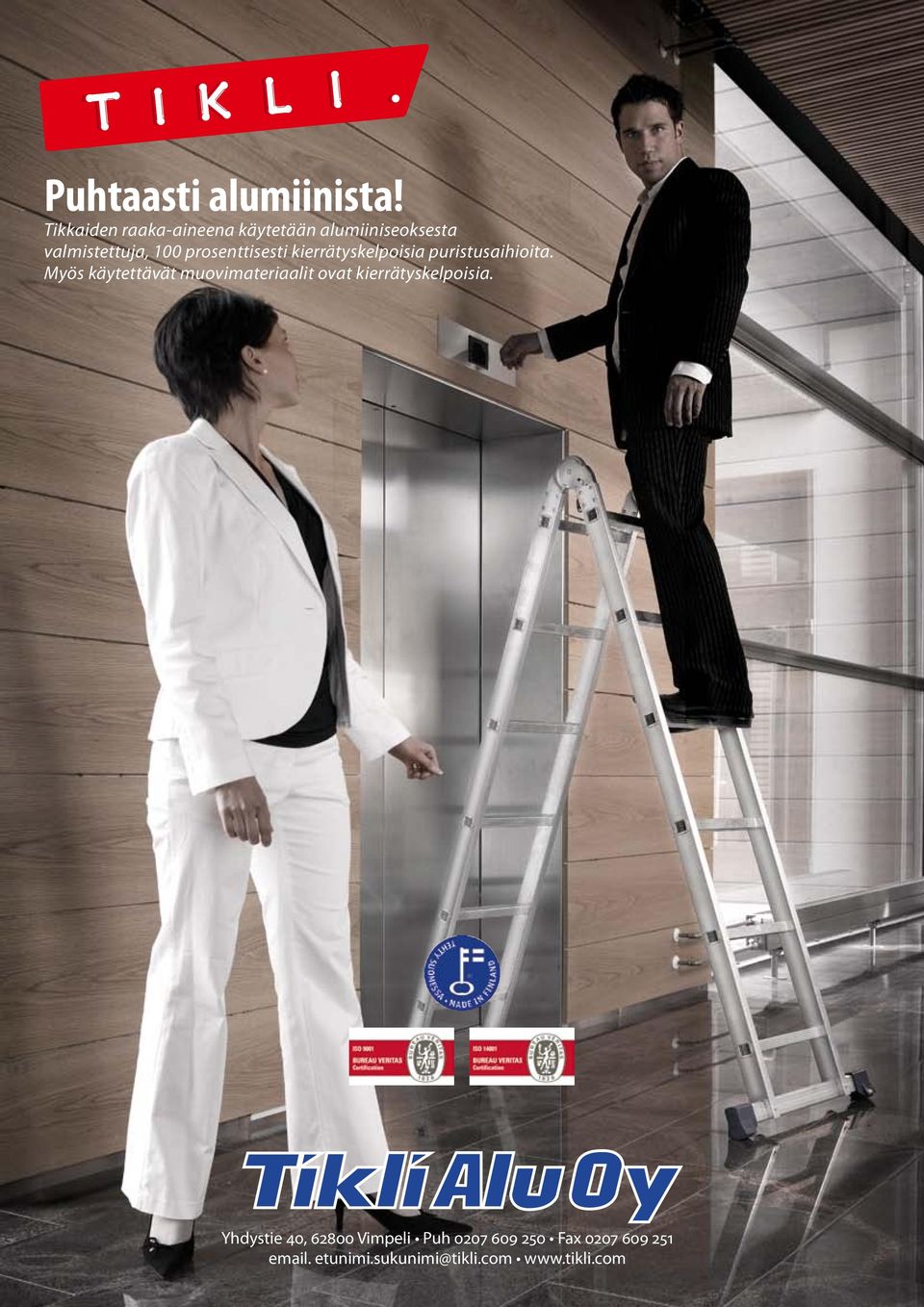

9 Puhtaasti alumiinista! Tikkaiden raaka-aineena käytetään alumiiniseoksesta valmistettuja, 100 prosenttisesti kierrätyskelpoisia puristus aihioita. Myös käytettävät muovimateriaalit ovat kierrätyskelpoisia. Yhdystie 40, Vimpeli Puh Fax
