1 Topografikartalta Google Mapsiin. Sijainninmäärittelytekniikat sotahistorian tutkijan työkaluina.

2 Sotiemme aikana käytetyt kartat Talvisodassa taisteltiin Suomen alueella, josta oli 1930 luvulla tehdyt kartat eri mittakaavoissa Jatkosodassa käytettiin: Kannaksella omia 1930 topografikarttoja, täydennettynä eteläosan sodan aikana tehdyillä kartoilla Itä-Karjalassa alkuun venäläisiä sotasaaliskarttoja, seuraavaksi IK - pikakarttoja ja 1942 lähtien osin Topografipataljoonan valmistamia uusia karttoja. Vienan Karjalassa (14.D ja III Armeijakunnan alueella) sotasaaliina saatuja venäläisiä karttoja, joita täydennettiin päällepainatuksilla Saksalaiset tekivät vastuualueelleen Pohjois-Suomeen omat kartat

3 Perinteisten karttojen muuntaminen sähköiseen muotoon Karttoja ei ole ollut saatavissa kuin paperimuodossa, joten paperikartat skannataan esim JPG-muotoon kuviksi Karttalähteitä: Kielletyt kartat kirjat 3 4, osat 1 2 b sisältyvät internetissä olevaan Karjalan kartat palveluun Kansallisarkiston karttakokoelmat Kansallisarkiston joukkojen arkistoainekseen sisältyvät kartat Internetistä löytyy valtava määrä karttoja esim

4 Kartan määrittely numeeriseen muotoon Käytetään tarkoitukseen kehitettyjä ohjelmia, itse käytän OziExplorer -ohjelmaa, jossa Kartasta oleva jpg-kuva tuodaan ohjelmaan Määritellään kartan perustiedot ja annetaan 3 6 koordinaattipistettä kartalta Tallennuksen jälkeen pohjakartta on valmis ja paikkojen määrittely voi alkaa. Ohjelma tallentaa annettujen paikkojen koordinaatit ja luo niistä tiedoston, joko ohjelman omaan muotoon tai kmltiedostoksi

5

6 Kohteiden määrittely Olen tuonut kuvankäsittelyohjelmassa pohjakartan päälle kohdekartan, kohdistanut karttaruutujen avulla kohdalleen Seuraavaksi karttapisteiden määrittely toiminnolla: Sijainti ja aseta karttapiste kartalle. Karttapisteiden määrittelyn jälkeen tallennus karttapistetiedostoon

7

8 Jokaiseen pisteeseen voi määritellä

9 Kohde Miljoonabunkkeri

10

11

12 Kohde Pallokorsu Pisissä

13

14

15 KML-tiedoston tuonti Google Mapsiin -Luodaan Google mapsissa oma kartta toiminnolla kartta -Valitaan haluttu pohjakartanmuoto, yleensä satelliittikartta - Lisää taso toiminnossa tuodaan OziExplorerissa luotu kml-tiedosto, jolloin karttapisteet tulevat kartalle -Muokataan pisteiden symboleita, kuvausta jne halutulla tavalla -Itse olen tehnyt esim linnoitekartoissa esiintyvät symbolit Googlen symboleiksi

16 Muita hyödyntämismahdollisuuksia Voit viedä em. kml-tiedoston älypuhelimessa tai tabletissa toimivaan paikannussovellukseen Sovelluksia kymmeniä, itse olen käyttänyt Play kaupasta ladattuja: Maps me ja saksalaista Soviet military maps pro-sovelluksia (venäläiset topografiset pohjakartat). Näistä osa maksullisia, kustannukset luokka Laitteen gps toiminnolla voit näin suunnistaa kohteelle

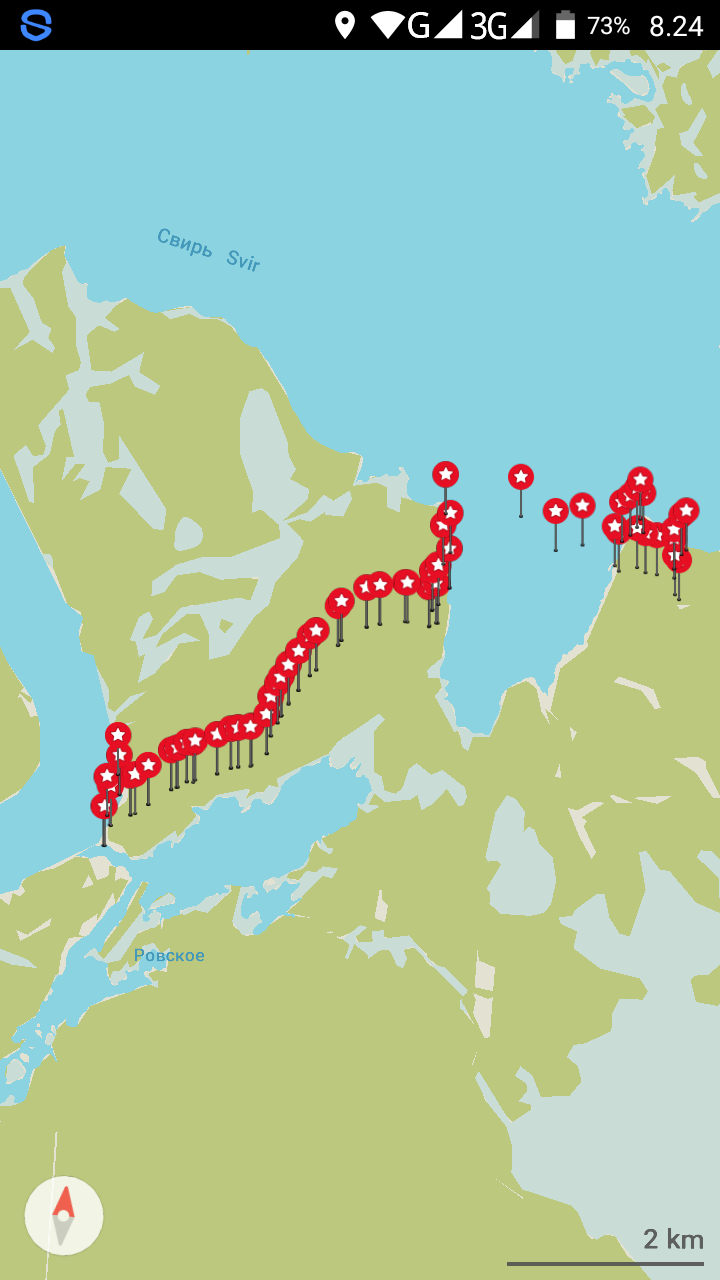

17 Maps Me Soviet Military Maps

18 Muistettava aina karttatiedon osalta Kartalla esiintyvä paikka ei ole aina kohdallaan Piirtäjän virheet Kartalla olevassa kohteessa tapahtuneet muutokset piirtämisen jälkeen Paikanmäärittelyssä tapahtuneet virheet On tärkeää käydä määritellyillä kohteilla ja tarkistaa koordinaatit, tätä työtä teen matkoillani sotahistoriallisille paikoille

19 Lopuksi Jpg -muodossa olevia pohjakarttoja löytyy tiedostojaostani osoitteesta: yyrehtufc1eudpuhc&usp=sharing Sieltä löytyy myös valmiita Google-karttoja, joista voi luoda itselleen kml-tiedoston Kun käytte paikoilla määritelkää sijainti ja ottakaa yhteyttä: Myös SSHS sivuilta löytyy paikkoja ja sieltä voi itselleen ladata puhelimeen tai tablettiin sijainteja
