1 Espoon yksikkö Q16.2/2006/1 Espoo Espoon yksikkö Q16.2/2006/ Profiilikarttatuotannon automatisointi OasisMontaj 6.2:ssa Arto Korpisalo 2006

2

3

4 Sisällysluettelo Kuvailulehti 1.0 Ohjelmayksiköiden kääntäminen OM 6.2:ssa 1.1 Grc tiedostomuoto 1.2 Gxc tiedostomuoto 2.0 Profiilikartta valikon kokoaminen 3.0 Profiilikartta valikon aktivoiminen 3.1Gx moduulien aktivoiminen 4.0 Uuden työn aloitus eli avaa uusi projekti 5.0 Profiilikartta valikko 6.0 Valikon käyttö 7.0 Database 7.1 Uuden databasen avaaminen 7.2 Haetaan xyz data tarkistetaan Info Gravimetriset lisäparametrit Magneettiset lisäparametrit Sähkömagneettiset lisäparametrit Slingram Sähkömagneettiset lisäparametrit Vflr Sähköiset lisäparametrit IP Sähköiset lisäparametrit Omapotentiaali 7.3 Haetaan xyz data täytetään Info Gravimetriset lisäparametrit Magneettiset lisäparametrit Sähkömagneettiset lisäparametrit Slingram Sähkömagneettiset lisäparametrit Vflr Sähköiset lisäparametrit IP Sähköiset lisäparametrit Omapotentiaali 7.4 Lue otsikkorivit xyz -tiedostosta 7.5 Määrä projektio 8.0 Karttalehden valinta 8.1 Uuden tyhjän karttalehden valinta 8.2 Mittausalueen pinta-alan laskeminen

5 9.0 Profiilien piirtäminen 9.1 Profiilit Gravimetrinen profiilikartta Magneettinen profiilikartta Sähkömagneettinen profiilikartta Slingram Sähkömagneettinen profiilikartta Vflr Sähköinen profiilikartta IP Sähköinen profiilikartta Omapotentiaali 10.0 Muuta skaaloja 11.0 Kartan tulostaminen 11.1 Yhteiset ominaisuudet 11.2 Gravimetrinen profiilikartta 11.3 Magneettinen profiilikartta 11.4 Sähkömagneettinen profiilikartta Slingram 11.5 Sähkömagneettinen profiilikartta Vflr 11.6 Sähköinen profiilikartta IP 11.7 Sähköinen profiilikartta Omapotentiaali 12.0 Sisämarginaalin muuttaminen 13.0 Huomautusten lisääminen 14.0 Skaalakuvien lisääminen 15.0 Gridin laskeminen interpolointi 16.0 Väripinnan liittäminen kartalle 16.1 Väripinta 16.2 Väripinta varjostuksella 16.3 Samanarvokäyrät 17.0 Väripilari 18.0 Mittakaavan tietojen suomentaminen 19.0 Yksityiskohtia OM 6.2:sta

6

7 GEOLOGIAN TUTKIMUSKESKUS KUVAILULEHTI Päivämäärä Tekijät Raportin laji Arto Korpisalo Arkistoraportti Toimeksiantaja Raportin nimi Profiilikarttatuotannon automatisointi OasisMontaj 6.2:ssa Tiivistelmä Olen rakentanut profiilikarttojen tuotannon automatisoimiseksi OasisMontaj ympäristöön Profiilikartta valikon, joka helpottaa huomattavasti profiilikarttojen tulostamista. Valikko ja sen toiminnot ovat suurimmaksi osaksi suomenkielisiä. Joitakin piirteitä on pitänyt jättää englanninkielisiksi ohjelmien oikean toimivuuden takia. Valikko rakentuu pienistä ohjelmista (gx- moduuleista), jotka suorittavan käyttäjän haluaman toiminnon. Uudessa OM 6.2 (OasisMontaj 6.2) gx moduulit täytyi ohjelmoida osittain uudestaan ja tehdä kääntäminen UTF8 koodauksella (merkistö), koska ä- ja ö-kirjaimet eivät tulostuneet ollenkaan. Tämä raportti sisältää pääpiirteet, kuinka valikko otetaan käyttöön OM 6.2:ssa ja yksityiskohtaiset ohjeet kuinka käyttäjä saa tulostettua profiilikartan kuvaruudulle mahdollisimman vähällä vaivalla. Valikossa on valmiudet tuottaa profiilikarttoja neljällä menetelmällä: gravimetrinen, magneettinen, sähkömagneettinen (Slingram ja Vflr) sekä sähköinen (IP ja Omapotentiaali). Olemme testanneet ohjelmien toimivuuden myös uudessa OM6.3 päivityksessä. Uusi ohjelmapaketti on ladattavissa verkosta. Asiasanat (kohde, menetelmät jne.) profiilikartta, Geosoft, OM 6.2, käyttöliittymä Maantieteellinen alue (maa, lääni, kunta, kylä, esiintymä) Karttalehdet Muut tiedot Arkistosarjan nimi Arkistotunnus Q16.2/2006/1 Kokonaissivumäärä Kieli 131 suomi Yksikkö ja vastuualue Hinta julkinen Hanketunnus Espoon yksikkö/etsintä- ja ympäristögeofysiikka Allekirjoitus/nimen selvennys Arto Korpisalo Julkisuus Allekirjoitus/nimen selvennys

8

9 1 1.0 Ohjelmayksiköiden kääntäminen OM 6.2:ssa Aikaisemmissa OasisMontaj versioissa gx-moduulien koodaus tehtiin ANSI-merkistöllä ja kääntäminen onnistui on gelmitta, jolloin myös meidän erikoismerkkimme ä ja ö tulostuivat oikein. Uudessa 6.2 versiossa merkit eivät kui tenkaan enää tulostuneet oikein. Ratkaisuna on käyttää koodauksessa UTF-8 merkistöä, jolloin ongelmia ei esiinny kääntämisen yhteydessä. Tämä tarkoittaa sitä, että kun gx-moduuli halutaan tallettaa tekstieditorissa, tiedosto on edelleen tekstitiedosto, mutta koodaus (Encoding)-vaihtoehtona pitää olla UTF-8. Tämä toiminto löytyy ainakin No tepadissa. Kääntäminen tapahtuu edelleen kaksivaiheisesti. Grc tiedostot rakentavat ohjelmissa näkyvät dialogit. Header tie dostojen kääntäminen tapahtuu grc kääntäjällä, jolloin tuloksena syntyvät gr- ja grh tiedostot, jotka esiintyvät INCLUDE- lauseessa varsinaisessa gxc tiedostossa. Gx- moduulien kääntäminen tapahtuu gxc kääntäjällä. Ennen käännöksiä systeemin ympäristöasetukset pitää asettaa oikeiksi, että kääntäjät löytyvät Geosoft- rakenteesta. Uutena piirteenä kehityspenkissä on debugger, jonka avulla myös moduulien kehitystyö helpottui oleellisesti. Profiilikartta menun moduulit on nyt käännetty 6.2 versiossa ja ne toimivat ongelmitta. Joitakin uusia työkaluja on lisätty menuun. Profiilien piirtämisessä skaaloja voidaan muuttaa ilman, että ennen pakollisia tekstidialogeja tarvit sisi enää käydä läpi. Ensimmäisellä piirtokerralla ohjelma kyselee kaiken tarpeellisen informaation ja skaalat voi daan valita listaobjekteista. Nyt käyttäjä saa piirrettyä kohtuulliset profiilit kartalle, mutta hienosäätö tapahtuu uu della työkalulla, joka ei enää kysele käyttäjältä tarvittavaa informaatiota vaan käyttäjä syöttää uudet skaalat ja perus tasot ohjelmalle sekä suorittaa piirtämisen. Edelleen useasti marginaalin jää hyvin rajoitetusti tilaa teksteille ja teks tit voivat tulostua jopa päällekkäin tai graafisille skaaloille ei tunnu jäävän tilaa. Nyt käyttäjä voi kasvattaa sisämar ginaalia y- (myös x-suunnassa) suunnassa tietysti mittakaavan rajoissa. Otsikkotietojen lukeminen tapahtuu gxc -ohjelmassa (otsikot.gxc) mutta varsinainen tiedoston avaaminen ja lukemi nen tapahtuu dynaamisessa kirjastossa (otsikot.dll). Lukuohjelma on c-kielinen ja dll -kääntäminen suoritetaan Mic rosoft Visual C ympäristössä. Otsikot.dll kopioidaan Geosoft/Oasis montaj/bin hakemistoon 1.1 Grc tiedostomuoto Moduulin rakennuspalikoita ovat siis grc ja gxc tiedostot. Gxc tiedosto on varsinainen ohjelma, joka suorittaa tarvittavan toiminnan. Ikkunat ja dialogit rakennetaan gxc tiedostossa mutta se mitä ja millainen on dialogin ulko asu, on ohjelmoitu grc tiedostossa (kuva A). Kuva A. Grc tiedostomuoto

10 2 Kuvassa A PAAMENUNYT on rakennettu gravimetrisen info kanavan lukemista varten. EDIT riveille käyttäjä tai ohjelma itse kirjoittaa tietoa. Kun EDIT rivillä ei ole N-koodia, käyttäjä voi vapaasti muuttaa rivillä olevaa tie toa. Jos N-koodi löytyy riviltä, käyttäjä ei voi muuttaa rivin sisältämää informaatiota. LEDIT rivit ovat listaraken teita. Niissä ohjelma rakentaa käyttäjälle listan, josta sitten käyttäjän on valittava sopiva vaihtoehto (kuva B).. Lista objektia käyttäjä ei voi myöskään ohittaa ilman valintaa. Kuva B. Kuvan B PAAMENUNYT :ssä LEDIT rivin lista Methodi. 1.1 Gxc tiedostomuoto Vastaavassa gxc tiedostossa PAAMENUNYT -dialogi rakennetaan kuvaruudulle grc tiedoston ohjeen mukaisesti (kuva C). Kuva C. Gxc koodi, joka rakentaa PAAMENYNYT dialogin kuvaruudulle.

11 3 PAAMENUNYT dialogi on rakennettu kuvaruudulle ja käyttäjä korjaa ja/tai lisää sekä valitsee listasta sopivan vaihtoehdon (kuva D). Kuva D. Dialogi on valmiina kuvaruudulla.

12 4 2.0 Profiilikartta valikon kokoaminen Menu rakentuu kolmenlaisista tiedostoista: Profiilikartta.omn rakentaa itse menun valikon, jokainen rivi valikossa vastaa gx-moduulin toimintaa eli rivin valitseminen saa aikaan gx-ohjelman suorittamisen. Kontrollitiedosto ed_full map.con ohjaa kaikkea tulostusta kartalle. Lisäksi tärkeä tiedosto, jota tarvitaan, on GTK:n logo (logop.jpg). On hyvin tärkeää, että kopioit nämä tiedostot myös asiamukaisiin osoitteisiinsa OM 6.2:ssa. Profiilikartta.omn tie dosto pitää sijoittaa Geosoft/Oasis montaj/omn hakemistoon (kuva 1). OM 6.2 näyttää asentuvan Program files hakemistoon. Kuva 1. Profiilikartta.omn osoite OM6.2:ssa Kuva 2. Profiilikartta.omn on kopioitu omn-hakemistoon. Kaikki varsinaiset gx-tiedostot pitää kopioida Geosoft/Oasis montaj/gx hakemistoon (kuvat 3-4).

13 5 Kuva 3. Gx-moduulien sijoituspaikka. Kuva 4. Profiilikartta menun gx-moduulit.

14 6 Kontrollitiedosto ed_fulmap.con ohjaa siis kaiken tulostamisen kartalle. Se on puhdas tekstitiedosto, joten sen edi toiminen onnistuu kokeneelta käyttäjältä. Kiinteitä dialogeissa annettuja tietoja ei voi korjata, mutta ulkoasuun liitty vien seikkojen korjaaminen onnistuu. Tiedosto pitää kopioida Geosoft/Oasis montaj/user hakemistoon (kuvat 5-6). Kuva 5. Kontrollitiedosto kopioidaan user-hakemistoon. Kuva 6. Kontrollitiedosto kopioidaan user-hakemistoon.

15 7 Otsikkotietojen lukemisessa tarvittava dynaaminen kirjasto otsikot.dll on kopioitava Geosoft/Oasis montaj/bin ha kemistoon (7a). Vielä on sijoitettava yksi tiedosto, joka helpottaa kartan tulostamista, ja se on tutkimuskeskuksem me oma logo logop.jpg. Se on varminta kopioida samaan hakemistoon kuin kontrollitiedosto eli Geosoft/Oasis montaj/user hakemistoon (kuva 7b). Kuva 7a. Otsikkotietojen lukemiseksi otsikot.dll kopioidaan bin -hakemistoon. Kuva 7b. Gtk:n logon sijoituspaikka.

16 8 3.0 Profiilikartta -valikon aktivoiminen Kun kaikki tarpeelliset tiedostot on kopioitu oikeisiin hakemistoihinsa, niin seuraavana toimenpiteenä on aktivoida ja tehdä Profiilikartta -menu automaattisesti latautuvaksi aina kun aukaiset OM 6.2:sen. Coremenus.omn on tärkeä tiedosto, jossa kaikki valikkopalkissa olevat menut ladataan automaattisesti. Coremenus.omn on OM 6.2:een sisäl tyvä Geosoftin oma tiedosto. Olen editoinut kyseisen tiedoston OM 6.2 -pakettiin, mutta päivitysten yhteydessä tä mä editoitu tiedosto korvataan uudella, jossa Profiilikartta menua varmaankaan ole, joten joudut tekemään seuraa van toimenpiteen myös itse myöhemmin. Mene Geosoft/Oasis montaj/omn hakemistoon ja avaa coremenus.omn tekstieditorilla (Notepad) ja etsi seuraava kohta tiedostosta (kuva 8) Kuva 8. Coremenus.omn avattu. Lisää nyt Other menus- osioon seuraava rivi LOADMENU "Profiilikartta.omn" (kuva 9). Kuva 9. Profiilikartta menun lisäys. Tämän jälkeen myös Profiilikartta menu latautuu automaattisesti työkalupalkkiin aina kun avaat OM 6.2:n.

17 9 3.1 Gx-moduulien aktivoiminen Päivitysten yhteydessä sijoitat uudet gx-moduulit (kuten muutkin menun tiedostot) gx -hakemistoon kuten edellä on esitetty. Mutta jotta OM 6.2 ymmärtäisi käyttää näitä uusia moduuleita, niin sinun pitää muistaa myös aktivoida ne. Se tehdään työkalupalkin GX- menusta ja valinnalla Refresh menus (kuva 10). Kuva 10. Profiilikartta moduulien ja muiden osioiden aktivoiminen kopioimisen jälkeen tapahtuu OM 6.2 GX-valikosta. Nyt myös päivityksen yhteydessä kopioidut työkalut toimivat. Mutta muista, että OasisMontaj:n päivityksen yhtey dessä Geosoftin oma coremenus.omn päivittyy ja sinun pitää editoida sitä eli lisätä siihen LOADMENU "Profii likartta.omn" rivi, että Profiilikartta menu latautuisi automaattisesti.

18 Uuden työn aloitus eli avaa uusi projekti Vanhemmissa versioissa avattiin uusi workspace eli gsw tiedosto. Mutta OM 6.2:ssä käsitellään projekteja eli gpf tiedostoja. Se tapahtuu File valikosta valitsemalla Project/New valinta (kuva 11), jonka jälkeen ohjelmaa kysyy sijoituspaikan, gpf- tiedoston osoitteen (kuva 12). Kuva 11. Uuden projektin avaminen File valikosta. Jos toisaalta haluat avata jo tehdyn projektin valitse Project/Open vanhan työn avaamiseksi kuvapinnalle. Voit aukaista myös aikaisemmilla versioilla tehtyjä töitä OM 6.2:ssa. Tällöin ohjelma muuttaa vanhan workspace -tiedos ton uudeksi projekti tiedostoksi. Tällä hetkellä tässä toiminnassa on virhe, jonka seurauksena ä- ja ö-kirjaimet eivät tulostu. Geosoft on luvannut korjata tämän seuraavassa versiossa (OM 6.3). Kuva 12. Projektin eli gpf tiedoston osoite.

19 11 Anna projektille sopiva nimi ja talleta se Save. Tämän jälkeen OM 6.2:n valikkopalkki rakennetaan lopullisesti ja myös Profiilikartta menu tulee näkyviin ruudulle. Tarkista seuraavaksi, että sen kokoonpano on kuvan 15 mukai nen. Jos joku rivi puutuu niin myös vastaavaa gx-moduulia ei ole löytynyt ja sinun pitää kopioida kyseinen moduuli gx-hakemistoon ja muistaa aktivoiminen. Seuraavassa kappaleessa tutustutaan Profiilikartta valikkoon. Kuva. OasisMontaj avattu mutta projektia ei ole valittuna. Kuva. Uusi projekti gtk.gpf avattu.

20 Profiilikartta valikko Uuden projektin avaamisen jälkeen kuvapinnalle pitäisi tulla näkyviin kaikki käytettävissä olevat valikot myös Pro fiilikartta -valikko. Jos Profiilikartta valikko ei esiinny valikkorivissä, niin voit ladata sen erikseen seuraavasti tai editoida coremenus.omn kuten edellä opastettiin. Avaa siis GX-valikko ja valitse Load menu valinta (kuva 13), jolloin OM 6.2 avaa kuvaruudulle omn hakemiston sisällön, josta voit valita Profiilikartta menun (kuva 14). Kuva 13. Menun lataaminen omn hakemistosta. Kuva 14. Profiilikartta menu lataaminen.

21 13 Viimeistään nyt myös Profiilikartta menun pitäisi tulla näkyviin ruudulle (kuva 15). Kuva 15. Profiilikartta menu valmiina.

22 Valikon käyttö Valikko on rakennettu projektin tehtävien mukaisessa järjestyksessä. Kun tarkistat Profiilikartta -valikon kokoonpa non ja huomaat, että se ei ole kuvan 15 mukainen, niin silloin puuttuvaa riviä vastaavaa gx- moduulia ei ole löyty nyt hakemistosta ja sinun pitää kopioida kyseinen gx -moduuli uudestaan. Sen, mikä gx-ohjelma on kyseessä, saat selville seuraavasti, aukaise Profiilikartta.omn -tiedosto (kuva alla). Etsi mikä rivi puuttuu valikosta ja hae vastaava gx- moduuli verkosta ja kopioi gx -hakemistoon (muista aktivoiminen). Avataan uusi database osiossa avataan uusi database (taulukko) kuvaruudulle, johon sitten xyz tiedosto ladataan (Haetaan xyz data ). Nyt voit myös tulostaa xyz -tiedoston 12 otsikkoriviä kuvaruudulle, kun valitset Tarkista ot sikkorivit -toiminnon. Lisäksi tässä osiossa voit määrätä projektioon liittyvät parametrit (Määrää projektio.). Uuden tyhjän karttalehden osiossa annetaan kartalle nimi, valitaan sopiva paperikoko sekä mittakaava. Tässä osiossa on myös mukana mittausalueen pinta-alan laskeminen (Pinta-alan laskeminen ). Profiilit osiossa profiilit piirretään kartalle useiden dialogien jälkeen, joissa joudut valitsemaan piirrettävät kompo nentit, skaalat ja perustasot profiileille ja mittauslinjaan liittyvät parametrit. Useimmat valinnat on asetettu etukäteen niille sovittuihin arvoihinsa, joten ensimmäisellä piirtokerralla on suositeltavaa myös käyttää niitä. Profiilien skaalat valitaan ensimmäisellä kerralla listasta, joten myös kokemattomampikin käyttäjä saa piirrettyä profiilit kartalle. Jos nyt skaalat tarvitsevat vielä hiomista, niin voit tehdä sen alavalikosta Muuta skaalat. Kartan piirto tekstiblokkeineen osiossa kartta tulostetaan kuvaruudulle. Nyt tulostuvat myös kaikki aikaisemmissa dialogeissa antamasi tiedot kartan oikeaan marginaaliin. Alavalikosta voit kasvattaa kartan sisämarginaalia jos teks tit eivät näytä sopivan marginaaliin tai skaaloille ei tunnu jäävän tilaa. Lasketaan gridi (Minimum curcature) osiossa suoritetaan interpolointi. Tässä on valittavana kaksi menetelmää mi nimum curvature- ja bidirectional menetelmä. Piirretään samanarvokäyrät osiossa voidaan tulostaa kartalle samanarvokäyrät eli ekvipotentiaalipinnat, joilla mit tausarvot ovat vakiot sekä väripintoja. Väripilari osiossa väripintaan liittyvä väripilari voidaan tulostaa kartalle. Edellä lyhyesti kuvatut kappaleet pitävät sisällään olleennaiset osat profiilikartan tulostamiseksi. Käymme nyt tar kemmin läpi kaikki kappaleet yksityiskohtaisemmin ja annamme hyviä vinkkejä niiden käyttämiseksi.

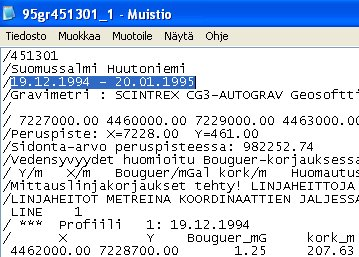

23 Database Tässä osiossa avaat projektiin uuden databasen (tyhjän taulukon), johon xyz tiedosto ladataan. Lataamisen jälkeen voit tutkia eri linjojen datakanavien sisältöä Geosoftin omilla työkaluilla. Edelleen voit määrätä projisoidun KKJkoordinaatiston mittauskoordinaatistosta. 7.1 Uuden databasen avaaminen Uusi database on todellisuudessa taulukko, johon xyz-tiedosto ladataan. Sinun tarvitsee antaa databaselle nimi, muut valinnat riittävät useimmissa tilanteissa (kuva 16). Kuva 16. Uuden databasen luominen. Maksimi linja- ja kanavamäärät riittänevät useimmissa tapauksissa. Toimivuuden kannalta on parempi käyttää "Ei pakkausta" valintaa. Kun olet siis antanut nimen databaselle, kuittaa toiminto OK-näppäimellä. Lisää- valinta avaa uuden dialogin, jossa voisit antaa lisäparametrit, mutta yleensä sinun ei tarvinne käyttää tai muuttaa niitä. OK- valin nan jälkeen tyhjä taulukko avautuu ruudulle (kuva 17). Taulukon ylärivillä on taulukolle antamasi nimi "oma data base.gdb". Kuva 17. Tyhjä taulukko (database) avattu.

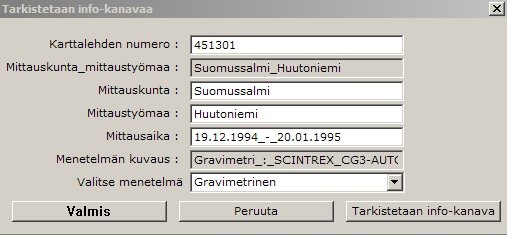

24 Haetaan xyz data tarkistetaan Info Taulukon täyttäminen tapahtuu valikon seuraavalla käskyllä Haetaan xyz data, jolloin ensimmäiseksi avautuu Info dialogi (kuva 18). "Luen infon" avulla saat avatuksi uuden ikkunan, josta saat tietoa menetelmäkohtaisista toimen piteistä, lue siis ne tarkasti. Kuva 18. Tästä saat apua ennen kuin menet eteenpäin. Kun olet lukenut ja olet valmis jatkamaan, paina Luettu nappia ja uusi ikkuna avautuu ruudulle. Siinä varsinainen xyz tiedosto haetaan ylimmälle riville (kuvat 19-20). Kuva 19. Datatiedoston hakeminen työtilaan. Kuva 20. xyz tiedosto ladataan databaseen.

25 17 Kuva 21 Gravimetrinen data tiedosto on paikannettu hakemistosta. Kun olet valinnut tiedoston, siirrät sen Avaa valinnalla (kuva 20). Nyt näet ladattavan tiedoston nimen ylimmällä rivillä. Toinen rivi säilyy vielä tyhjänä ja kolmas valinta "Append" on hyvä jättää muuttamatta. Tässä vaiheessa tar kastamme ladattavan tiedoston kanavien formaatit, joten paina Templaatti nappia ja pääsemme tarkastamaan kah den tärkeän kanavan -Huomautus ja Info- tyypit, jos ne vain esiintyvät tiedostossa. Vanhemmista tiedostoista ne voi vat puuttua mutta uusimmissa ne ovat mukana (kuva 22). Kuva 22 Datan sisältämät Output -kanavat. Jos Huomautus- ja Info kanava esiintyvät listassa, niin tarkasta seuraavaksi, että niiden tyypit ovat String. Valitse Huomautus kanava hiirellä, jolloin se korostuu siniseksi. Samalla kanavan tyyppi ja muut parametrit ilmestyvät omiin kenttiinsä. Jos kanavan tyyppi on jokin muu kuin String esim. Double niin aukaise alasvetovalikko ja valitse siitä tyypiksi String. Toimi samalla tavalla myös Info kanavan kanssa (kuva 23).

26 18 Kuva 23. Kanavatyyppien tarkastaminen. Vanhemmissa tiedostoissa Huomautus- ja/tai Info- kanavaa ei välttämättä ole, jolloin mitään ei tarvitse tehdä, Info -kanava rakennetaan myöhemmin itse. OK-valinta täydentää aikaisemmin avatun ikkunan, joten Valmis- valinta siir tää tiedoston taulukkoon (kuva 24). On mahdollista, että haluat liittää samaan projektiin myös usealla menetelmällä saatua dataa samalta alueelta, jolloin joudut aukaisemaan kullekin tiedostolle oman databasen (taulukon kuten edel lä) mutta poista aina toiselta riviltä default.i0 uuden tiedoston latauksen yhteydessä. Kuva 24. xyz data on valmis siirrettäväksi databaseen.

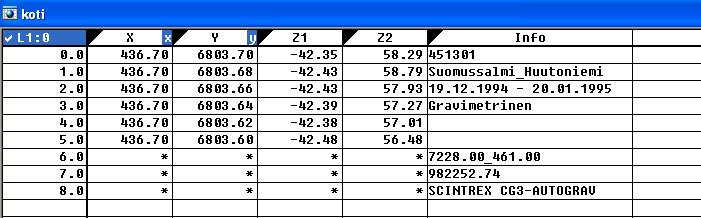

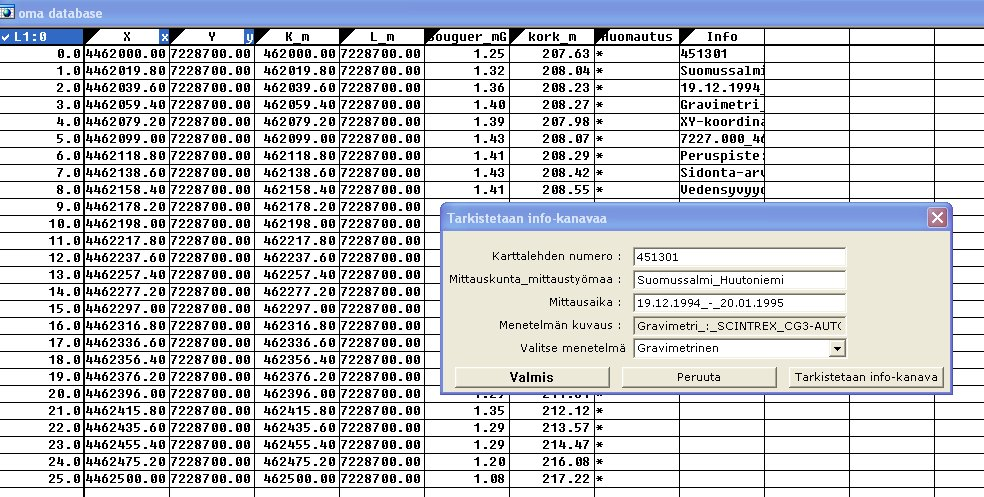

27 19 Valmis komennolla tiedosto latautuu taulukkoon. Tässä yhteydessä tarkistetaan mahdollisen Info kanavan tiedot. Voit lisätä riveille asianmukaista tietoa tai poistaa sieltä asiatonta. Menetelmä valitaan nyt alasvetovalikosta ja se on pakollinen toimenpide. Ilman menetelmän valintaa ohjelmaa ei päästä sinua eteenpäin (kuva 25-26). Kuva 25. Info kanavan tarkistus. Kuva 26. Menetelmä on valittu listasta ja mittaajan nimikirjaimet lisätty. Tarkistetaan info-kanava valinta avaa lyhyen tekstitiedoston, josta saat tietoa kuinka toimia. Tämä ikkuna on vielä yhteinen kaikille menetelmille, mutta Valmis-valinnalla avautuvat ikkunat poikkeavat toisistaan menetelmästä riip puen. Jos xyz-tiedosto sisältää Info kanavan seuraavat dialogit ovat esitäytettyjä, mutta myös tässäkin tapauksessa käyttäjän pitää täyttää, tarkistaa ja korjata mahdolliset virheet. Jos Info kanavaa ei ole, niin kaikki rivit ovat tyhjiä ja käyttäjän pitää hakea vastaavat tiedot xyz tiedoston otsikkoriveiltä. Avaa siis varsinainen xyz tiedosto Tarkista otsikkorivit -valinnalla ja kerää tarvittava tieto sieltä. Menetelmän valinta on ainoa pakollinen. Kuten huomaat har maat rivit sisältävät ehkä seuraavalla rivillä tarvittavaa tietoa.

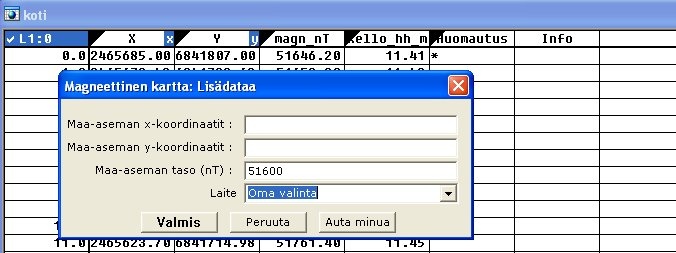

28 Gravimetriset lisäparametrit Ohjelma siis lukee taulukosta Info kanavaa ja tulostaa rivien sisällön seuraaville riveille. Rivien järjestys ja samalla niiden sisältämä tieto voi olla eri riveillä, joten sinun pitää korjata tiedot. Tässä ikkunassa menetelmän valitseminen on ainoa pakollinen valinta. Ilman valintaa ohjelma ei päästä sinua eteenpäin (kuva 27). Kuva 27. Info kanavan 4 rivin sisältöä. Menetelmän varsinaiset lisäparametrit ovat alla olevassa ikkunassa. Siinä on harmaalla pohjalla olevia rivejä, joihin et voi tehdä muutoksia. Niissä on se tieto, joka sinun pitää kirjoittaa alemmille riveille (kuva 28). Kuva 28. Mittausparametrit.

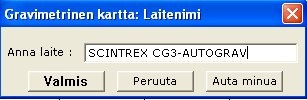

29 21 Jos laite listassa ei ollut käytetyn laitteen nimeä, valitset Oma valinta ja kirjoitat laitteen nimen seuraavaan ikku naan. Laitteen valinta on siis pakollista eikä ohjelma päästä sinua eteenpäin ilman sitä (kuva 29). Kuva 29. Listassa ei ollut oikeaa laitetta, joten annat sen tässä Magneettiset lisäparametrit Kuten edellä ensimmäisessä ikkunassa ovat menetelmien yhteiset parametrit. Tieto on luettu Info kanavan neljältä ensimmäiseltä riviltä (kuva 30). Korjaa ne, jos ne ovat virheelliset. Kuva 30. Magneettiset tiedot. Menetelmän varsinaiset lisäparametrit ovat alla olevassa ikkunassa. Siinä on harmaalla pohjalla olevia rivejä, joihin et voi tehdä muutoksia. Niissä on se tieto, mikä sinun pitää kirjoittaa alemmille riveille (kuva 31). Kuva 31. Magneettiset mittausparametrit.

30 22 Jos laite listassa ei ollut käytetyn laitteen nimeä, valitset Oma valinta ja kirjoitat laitteen nimen seuraavaan ikku naan. Laitteen valinta on siis pakollista eikä ohjelma päästä sinua eteenpäin ilman sitä (kuva 32). Kuva 32. Magneettisen mittauksen laitetta ei ollut listassa, joten anna se tässä Sähkömagneettiset lisäparametrit Slingram Kuten edellä ensimmäisessä ikkunassa ovat menetelmien yhteiset parametrit. Tieto on luettu Info kanavan neljältä ensimmäiseltä riviltä (kuva 33). Korjaa ne, jos ne ovat virheelliset. Kuva 33. Slingram tiedot. Menetelmän varsinaiset lisäparametrit ovat alla olevassa ikkunassa. Siinä on harmaalla pohjalla olevia rivejä, joihin et voi tehdä muutoksia. Niissä on se tieto, mikä sinun pitää kirjoittaa alemmille riveille (kuva 34). Kuva 34. Slingram mittausparametrit.

31 23 Jos laite listassa ei ollut käytetyn laitteen nimeä, valitset Oma valinta ja kirjoitat laitteen nimen seuraavaan ikku naan. Laitteen valinta on siis pakollista eikä ohjelma päästä sinua eteenpäin ilman sitä (kuva 35). Kuva 35. Slingram -mittauksen laitetta ei ollut listassa, joten anna se tässä Sähkömagneettiset lisäparametrit - Vflr Kuten edellä ensimmäisessä ikkunassa ovat menetelmien yhteiset parametrit. Tieto on luettu Info kanavan neljältä ensimmäiseltä riviltä (kuva 36). Korjaa ne, jos ne ovat virheelliset. Kuva 36. Vflr tiedot.

32 24 Menetelmän varsinaiset mittausparametrit ovat alla olevassa ikkunassa. Siinä on harmaalla pohjalla olevia rivejä, joihin et voi tehdä muutoksia. Niissä on se tieto, mikä sinun pitää kirjoittaa alemmille riveille (kuva 37). Kuva 37. Vflr mittauksen mittausparametrit. Jos laite listassa ei ollut käytetyn laitteen nimeä, valitset Oma valinta ja kirjoitat laitteen nimen seuraavaan ikku naan. Laitteen valinta on siis pakollista eikä ohjelma päästä sinua eteenpäin ilman sitä (kuva 38). Kuva 38. Vflr-mittauksen laitetta ei ollut listassa, joten anna se tässä.

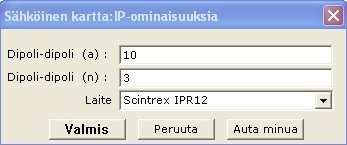

33 Sähköiset lisäparametrit Indusoitu polarisaatio Kuten edellä ensimmäisessä ikkunassa ovat menetelmien yhteiset parametrit. Tieto on luettu Info kanavan neljältä ensimmäiseltä riviltä (kuva 39). Korjaa ne, jos ne ovat virheelliset. Kuva 39. IP menetelmän tiedot. Menetelmän varsinaiset mittausparametrit ovat alla olevassa ikkunassa. Siinä on harmaalla pohjalla olevia rivejä, joihin et voi tehdä muutoksia. Niissä on se tieto, mikä sinun pitää kirjoittaa alemmille riveille (kuva 40). Kuva 40. IP menetelmän mittausparametrit. Jos laite listassa ei ollut käytetyn laitteen nimeä, valitset Oma valinta ja kirjoitat laitteen nimen seuraavaan ikku naan. Laitteen valinta on siis pakollista eikä ohjelma päästä sinua eteenpäin ilman sitä (kuva 41). Kuva 41. IP-mittauksen laitetta ei ollut listassa, joten anna se tässä

34 Sähköiset lisäparametrit Omapotentiaali Kuten edellä ensimmäisessä ikkunassa ovat menetelmien yhteiset parametrit. Tieto on luettu Info kanavan neljältä ensimmäiseltä riviltä (kuva 42). Korjaa ne, jos ne ovat virheelliset. Kuva 42. Omapotentiaalin tiedot. Menetelmän varsinaiset lisäparametrit ovat alla olevassa ikkunassa. Siinä on harmaalla pohjalla olevia rivejä, joihin et voi tehdä muutoksia. Niissä on se tieto, mikä sinun pitää kirjoittaa alemmille riveille (kuva 43). Kuva 43. IP- menetelmän mittausparametrit. Jos laite listassa ei ollut käytetyn laitteen nimeä, valitset Oma valinta ja kirjoitat laitteen nimen seu- raavaan ikku naan (kuva 44). Kuva 44. SP-mittauksen laitetta ei ollut listassa, joten anna se tässä

35 27 Olet nyt täyttänyt, tarkistanut ja korjannut dialogien tiedot, Valmis valinta siirtää xyz datan tyhjään taulukkoon. Kaikki kanavat näkyvät paikoillaan ja voit tutkia datakanavia ikkunan alaosasta aukenevissa profiili-ikkunoissa. Si nun pitää levittää hiirellä ikkunat auki ennen kuin pääset piirtämään niihin kanavatietoa (kuva 45). Geosoftin omista oppaista löytyy tarpeellinen tietoa kuinka voit käyttää hyväksi näitä ikkunoita. Kuva 45. Profiili-ikkunat levitetty auki ja profiilit piirretty.

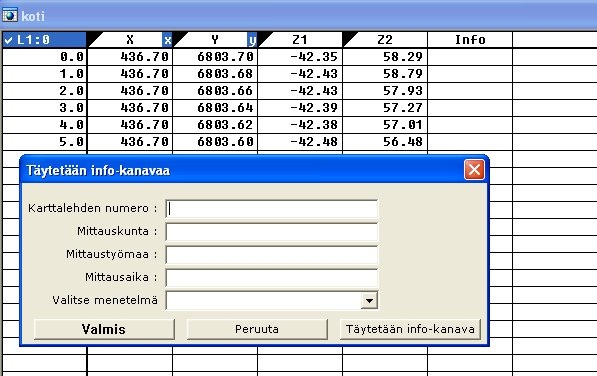

36 Haetaan xyz data täytetään Info Edellisessä kappaleessa opit kuinka ladata xyz data databaseen, kun Info -kanava löytyi tiedostosta mutta kun Info kanavaa ei ole tiedostossa, sinun pitää itse kerätä vastaavat tiedot xyz tiedostosta ja kirjoittaa ne oikeille riveille. Sinun siis pitää avata xyz tiedosto (Tarkista otsikkorivit) ja kerätä sieltä oikea tieto riveille. Ensimmäinen ikkuna on samanlainen kaikille menetelmille. Annat karttalehden numeron, mittauskunnan ja työmaan, mittausajankohdan sekä ainoana pakollisena valintana valitset listasta menetelmän ilman sitä ohjelma ei päästä sinua eteenpäin (kuva 46). Kuva 46. Info kanavaa ei ole tiedostossa, joten sinun pitää rakentaa se valmiiksi. Olet avannut tiedoston Notepadilla. Ensimmäisellä rivillä on siis karttalehden numero, toisella mittaus- paikka ja työmaa, kolmannella mittausaika. Seuraavilta riveiltä löytyvät mittausparametreihin liittyvät tiedot. Ne evät ehkä ai na ole samassa järjestyksessä, joten sinun pitää osata poimia ne oikein (kuva 47). Kuva 47. Mittaustiedosto avattu tekstieditorilla lukemista varten.

37 29 Siirrä asiaankuuluva tieto Täytetään info kanavaa ikkunaan (kuva 48). Kuva 48. Info kanavaa rakennetaan. Kun olet täyttänyt menetelmän yleiset tiedot, avautuvat menetelmäkohtaiset ikkunat (kuva 49) Gravimetriset lisäparametrit Gravimetrisen kartan yleiset tiedot kopioit seuraavaan ikkunaan (kuva 49). Sinun pitää siis kopioida peruspisteen koordinaatit ja sidonta-arvo sekä valita listasta laite. Kuva 49. Gravimetriset mittausparametrit.

38 30 Tiedot on kopioitu mutta laitetta ei löytynyt listasta, joten valintasi on Oma valinta (kuva 50) ja kopioi laitteen nimi lisäikkunaan (kuva 51). Kuva 50. Tiedot liitetty ikkunaan, laitetta ei ole listassa. Kuva 51. Laite on löytynyt tiedostosta. Kun olet kirjoittanut laitteen nimen ja käyttänyt Valmis komentoa, myös Info kanavan sisältö kirjoitetaan tauluk koon (kuva 52).. Kuva 52. Valmis komennolla Info kanava rakennetaan valmiiksi databaseen.

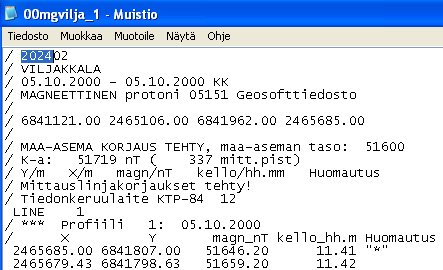

39 Magneettiset lisäparametrit Magneettinen mittaustiedosto on avattu ruudulle Info kanavavan täyttöä varten ( kuva 53). Kopioidaan tiedot Täy tetään info kanavaa ikkunaan omille riveilleen. Kuva 53. Tiedot voidaan kopioida xyz tiedostosta. Magneettisen kartan yleiset tiedot kirjoitetaan seuraavaan ikkunaan (kuva 54). Kuva 54. Yleiset tiedot on kopioitu ikkunaan. Täytetään mittausparametri. Tiedostossa on vain maa-aseman taso. Laitetta ei löytynyt listasta, joten käytetään omaa valintaa (kuva 55). Kuva 55. Magneettiset mittausparametrit.

40 32 Kuva 56. Laitteen nimi on kopioitu tiedostosta. Valmis komennolla Info -kanava täytetään valmiiksi databasessa (kuva 57). Kuva 57. Info kanava on valmiina databasessa Sähkömagneettiset lisäparametrit - Slingram Slingram -mittaustiedosto on avattu ruudulle Info kanavavan täyttöä varten ( kuva 58). Kopioidaan tiedot Täytetään info kanavaa ikkunaan (kuva 59). Kuva 58. Slingram mittauksen otsikkorivit.

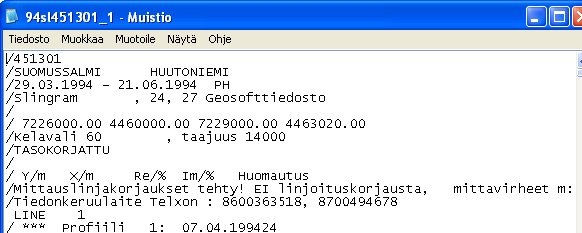

41 33 Kuva 59. Slingram tiedot on täytetty. Slingramin mittausparametrit löytyvät tiedostosta ja ne on kopioitu ikkunaan (kuva 60). Valmis komennolla tiedot siirretään databaseen ja voit edetä valikossa seuraavalla valinnalla (kuva 61). Kuva 60. Slingramin mittausparametrit on kopioitu. Kuva 61. Info kanava on valmiina.

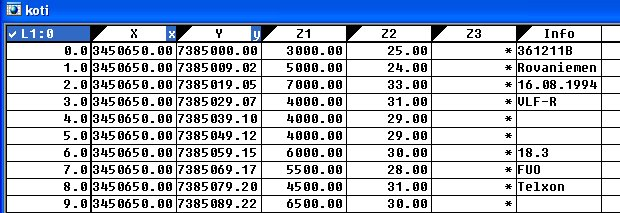

42 Sähkömagneettiset lisäparametrit - Vflr Vflr -mittaustiedosto on avattu ruudulle Info kanavavan täyttöä varten ( kuva 62). Kopioidaan tiedot Täytetään info kanavaa ikkunaan (kuva 63). Kuva 62. Tekstitiedosto on avattu ja tiedot kerätään. Kuva 63. Vflr:n yleiset tiedot on täytetty ikkunaan. Kuva 64. Myös mittausparametrit ovat löytyneet tiedostosta.

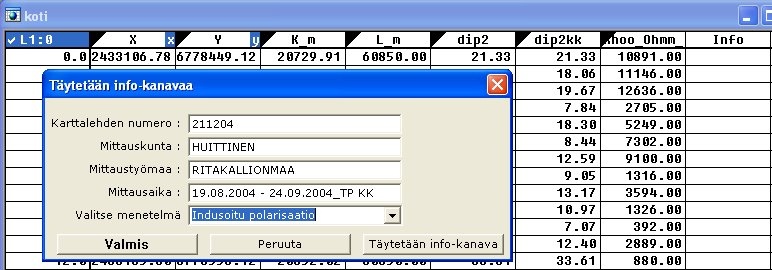

43 35 Kuva 65. Vflr -database on täytetty Sähköiset lisäparametrit Indusoitu polarisaatio IP -mittaustiedosto on avattu ruudulle Info kanavavan täyttöä varten ( kuva 66). Kopioidaan tiedot Täytetään info kanavaa ikkunaan (kuva 67). Kuva 66 Tekstitiedosto on avattu ja tiedot kerätään. Kuva 67. IP:n yleiset tiedot on täytetty.

44 36 Mittausparametrit löytyvät tekstitiedostosta ja ne on kirjoitettu omaan ikkunaansa (kuva 68). Kuva 68. IP:n mittausparametrit on kopioitu tekstitiedostosta. Valmis komennolla Info kanava kirjoitetaan myös taulukkoon (kuva 69). Kuva 69. Info kanava on valmiina databasessa Sähköiset lisäparametrit Omapotentiaali SP -mittaustiedosto on avattu ruudulle Info kanavavan täyttöä varten ( kuva 70). Kopioidaan tiedot Täytetään info kanavaa ikkunaan (kuva 71). Kuva 70. Omapotentiaalin mittaustiedosto on avattu.

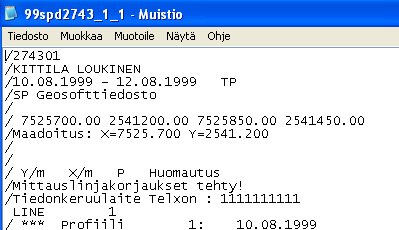

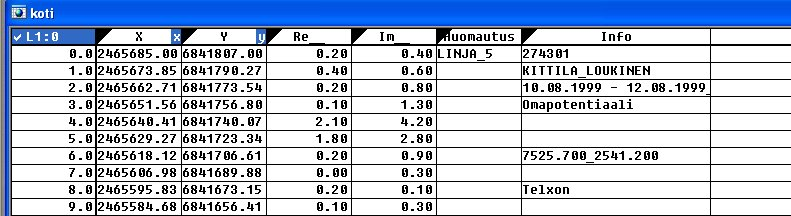

45 37 Kuva 71. SP:n yleiset ominaisuudet on kopioitu. Kuva 72. SP:n mittausparametrit. Kuva 73. Info kanava on täytetty.

46 Lue otsikkorivit xyz -tiedostosta Seuraava työkalu on uusi ja sillä voit lukea xyz -tiedostoista mittamiesten kirjoittamat 12 otsikkoriviä, joilla siis Info -kanava täytetään tai tarkistetaan. Jos olet jo ladannut xyz -tiedoston taulukkoon, niin työkalun ensimmäiseen ikku naan on kirjoitettu ladatun tiedoston nimi (kuva 74). Voit siis vieläkin täydentää Info -kanavaa. Voit nyt tutkia ot sikkorivejä ennen tiedoston lataamista taulukkoon. Etenkin vanhoissa tiedostoissa, joissa ei ole Info -kanavaa, kana van täyttäminen asianmukaisilla tiedoilla on nyt helppoa. Voit tietysti tarkistaa tällä työkalulla vapaasti xyz -tiedos tojen otsikkorivejä. Kuva 74. Haetaan xyz -tiedosto. Kun varmennat OK -painalluksella ikkunan, varsinaiset otsikkorivit tulevat näkyviin uuteen ikkunaan (kuva 75). Kaikki teksti on siinä harmaa pohjaisella taustalla, joten et voi tehdä siihen mitään muutoksia. Kuva 75. Tiedoston otsikkorivit on tulostettu kuvaruudulle.

47 Määrää projektio Tämä työkalu on uusi, ohjelma määrää x-kanavasta millä kaistalla toimitaan ja avaa esitäytetyt dialogit ruudulle, jo ten käyttäjän pitää lähinnä tarkistaa dialogien valinnat ja korjata mahdolliset virhetilanteet (kuva 76). Toiminto käynnistetään siis Määrää projektio valinnalla. Kuva 76. Referenssikanavien valitseminen. Referenssikanavat ovat asetettu valmiiksi xyz -tiedostosta (paikkatieto on kyseisissä kanavissa). Valitse siis Projek tio valinta ja seuraava täytetty dialogi ilmestyy ruudulle. Et voi tehdä tähän muutoksia, sillä kaikki rivit ovat har maasävyisiä ja siten käyttäjä ei niihin voi vaikuttaa (kuva 77). Kuva 77. Koordinaatisto. OM 6.2 on havainnut tuntemattoman koordinaatiston, valitse Modify valinta jatkaaksesi eteenpäin ja uusi ikkuna avautuu ruudulle. Sekin on esitäytetty, joten valitse Next (kuva 78).

48 40 Kuva 78. Määrää koordinaatisto. Tuloksena siis syntyy KKJ koordinaatisto ja projektio menetelmäksi x-koordinaatista Finland zone 4. Jatka eteen päin ja valitse Next (kuva 79). Kuva 79. Projisoitu koordinaatisto. Paikalliseksi muunnokseksi on asetettu [KKJ] Finland. Kuittaa ilmoitus Next valinnalla (kuva 80). Kuva 80. Muunnoksen valinta.

49 41 Pituusyksiköksi valitaan metre ja Next valinnalla mennään eteenpäin (kuva 81) ja lopullinen muunnosraportti avautuu kuvaruudulle. Jos se on oikein paina OK nappia mutta jos siinä on mahdollisia virheitä, valitse Modify (kuva 82). Kuva 81. Pituusyksikön valitseminen. Kuva 82. Loppuraportti projektiosta. Osa teksteistä oli pakko jättää englanninkielisiksi, koska ne vaativat ohjelman oikean toiminnan eikä niitä saatu poistettu. Jatkossa pyrin tekemään dialogeista enemmän suomenkieliset.

50 Karttalehden valinta Tässä osiossa valitset tyhjän karttalehden. Valitset kartalle nimen, paperikoon ja mittakaavan. Edelleen osioon kuu luu tilastotyökalu, jolla voit laskea mittausalueen pinta-alan ja poistaa mahdolliset mahdolliset aukot alueesta. 8.1 Uuden tyhjän karttalehden valinta Data tiedosto on nyt ladattuna, joten voit määrätä myös piirrettävän kartan parametrit. Kun olet suorittanut valin nan, kartan maksimi- ja minimikoordinaatit näkyvät ikkunassa. Ensimmäisenä toimenpiteenä on käyttää Skannaa data valintaa, jotta riveillä on ehdottomasti käsiteltävän tiedoston x,y koordinaatit. Voit muuttaa raja-arvoja, jos sinusta siltä tuntuu. Myös tästä ikkunasta sinun on mahdollista määrätä projisoitu KKJ koordinaatisto (kuva 83). Vahvista koordinaatit Valmis> -valinnalla, jolloin annat varsinaiset karttalehteen liittyvät tiedot. Kuva 83. Kartta-alueen koordinaatit. Koordinaattien valinnan jälkeen nimeä kartta, valitse sopiva paperikoko ja laske mittakaava paperikoon valinnan mukaan Skaalaa valinnalla. (kuva 84). Toiseksi alimmalle riville tulee kartan mittakaavaksi pienin mahdollinen mittakaava, jota ei yleensä ole järkevää käyttää. Voit editoida tälle riville sopivamman vaihtoehdon (kuva 85. Kuva 84 Kartan nimeäminen, paperin valinta ja mittakaavan laskeminen.

51 43 Kuva 85. Kartan mittakaava on muutettu. Kun kaikki valinnat on mielekkäät Valmis valinta avaa tyhjän karttalehden ruudulle (kuva 86). Kuva 86. Tyhjä karttalehti on avattu kuvaruudulle.

52 Mittausalueen pinta-alan laskeminen Toisena työkaluna tässä osiossa on mittausalueen pinta-alan laskeminen ja mahdollisten aukkojen poistaminen alueesta (Pinta-alan laskeminen). Kun olet suorittanut valinnan, ruudulle avautuu tuttu Info-ikkuna, josta saat tietoa, kuinka työkalua käytetään (kuva 87). Kuva 87. Pinta-alan laskeminen. Luettuasi infon, OK valinta vie sinut seuraavan ikkunaan (kuva 88), jossa merkitset hiirellä mittaus-alueen nurkka pisteet. Kuittaa siis ilmoitus OK:lla, jolloin hiiren osoitin (+-merkki) ilmestyy ruudulle. Osoitin liikkuu vapaasti. Aloita mielivaltaisesta nurkasta, merkitse se hiiren osoittimella ja paina hiiren vasenta hiiren nappia. Vapauta nappi ja liikuta hiiren osoitin seuraavan nurkkapisteeseen. Merkitse jälleen nurkkapiste kuten edellä paina hiiren vasenta nappia nurkkapisteessä. Vapauta nappi ja jatka koko alueen ympäri. Kuva 88. Nurkkien merkitseminen.

53 45 Kun olet kiertänyt koko alueen ja olet lähtönurkassa, merkkaa se ensiksi ja sitten hiiren oikean napin painalluksella avautuu popup menu, josta valitset Done (kuva 89). Nyt ruudulle avautuu uusi ikkuna, jonka jälkeen voit poistaa mittausalueesta mahdolliset aukot samalla tekniikalla kuin rajasit koko mittausalueen. Kuva 89. Mittausalue on rajattu ja tulos vahvistetaan Done komennolla. Mahdollisten aukkojen poistaminen tapahtuu kuten itse mittausalueen rajaaminen. Kuittaa ilmoitus OK napilla, jol loin sinun pitää antaa seuraavassa ikkunassa ensin aukkojen lukumäärä (kuva 90). Jos alueessa ei ole aukkoja, sinun pitää vain kuitata ikkuna OK napilla. Muussa tapauksessa kirjoita aukkojen lukumäärä riville ja kuittaa OK:lla (ku va 91). Kuva 90. Aukkojen poistaminen mittausalueesta

54 46 Kuva 91. Aukkojen lukumäärän antaminen. Kun olet vahvistanut aukkojen lukumäärän, kierrä jokainen aukko samalla tavalla kuten edellä, muista, että kun olet lähtöpisteessä kuittaa kierros Done valinnalla ja jatka seuraavaan aukkoon. Aina kierroksen jälkeen ruudulle ilmes tyy kehotus merkitä nurkkapisteet niin monta kertaa kuin olet vahvistanut aukkojen lukumääräksi. Kun viimeinenkin aukko on merkitty ja poistettu kokonaisalasta, mittauslinjat jäävät ruudulle ja voit siirtyä seuraa van osioon Profiilit.

55 Profiilien piirtäminen Tässä osiossa valitset piirrettävät komponentit joko yhden tai mahdollisesti molemmat menetelmään kuuluvan kom ponentin. Menetelmästä riippuen ohjelma tarjoaa joko yhtä tai molempia komponentteja mutta voit vapaasti valita piirrettävät komponentit listasta. Suurin osa valinnoista on tehty valmiiksi ja on suositeltavaa, että ensimmäisellä kerralla myös käytät niitä. Profiilien piirtäminen tapahtuu Profiilien ja mittauslinjojen piirto valinnalla. Toisena työkaluna tässä osiossa on jo piirrettyjen profiilien skaalojen muuttaminen sopivammaksi Muuta skaalat valinnalla. 9.1 Profiilit Käydään läpi lyhyesti kaikki menetelmät. Erona menetelmien välillä on luonnollisesti komponentit ja skaalojen ole tuslista. Ohjelma laskee myös maksimivälit, jolloin profiileihin ja mittauslinjoihin tulee väli eli pisteitä ei yhdistetä. Raja-arvona käytetään 1.5*pisteväli Gravimetrinen profiilikartta Kun olet valinnut profiilien piirron, kuvapinnalle avautuu ikkuna, jossa voit valita piirrettävät linjat. Oletuksena on Kaikki. Tämä ilmoitus tulee kaikkien menetelmien yhteydessä (kuva 92). Jos piirrät kaikki, riittää OK -kuittaus. Kuva 92. Linjojen valitseminen. Seuraava ikkuna on ilmoitus Info-kanavasta. Ohita se OK:painalluksella (kuva 93). Kuva 93. Info kanavan varmennus.

56 48 Seuraavassa ikkunassa, joka on menetelmästä riippuen täytetty eri oletusarvoilla, voit sitten valita piirrettävät kom ponentit. Menetelmän mukaan kyseessä on Gravimetrinen profiilikartta ja oletuksena piirretään vain ensimmäinen komponentti mcal. Mutta myös toinen komponentti korkeus on valittavissa. Älä tee tähän ikkunaan mitään muuta muutosta kuin valitse komponentit (kuva 94). Kuva 94. Vain toinen komponentti on valittu. Kuva 95. Molemmat komponentit on valittu.

57 49 Siirry eteenpäin OK valinnalla. Komponenttien lukumäärästä riippuen sinun pitää määrätä profiilien piirtämiseen liittyvät parametrit. Piirrettävät kanavat tulevat automaattisesti. Skaalat pitää ensimmäisellä kerralla valita listoista, perustason oletusarvo on aritmeettinen keskiarvo. Voit muuttaa sen sopivammaksi. Muut valinnat ovat oletusarvoja ja niillä pitäisi saada kohtuulliset profiilit piirretyksi ( kuvat 96-97). Maksiväliksi on saatu 30 m. Kuva 96. Gravimetrisen profiilikartan 1. komponentin profiilin piirto. Kuva 97. Gravimetrisen profiilikartan 2. komponentin profiilin piirto.

58 50 Vähimmäisvaatimuksena komponenttien piirtämisessä on valita listasta sopivat arvot skaaloille eli kuinka monta yk sikköä 1 cm vastaa, kaikki muu on oletusarvoissaan. Kanavanimet ovat oikeita, älä yritä muuttaa niitä. Kun olet asettanut profiilien piirto-ominaisuudet, voit jatkaa joko Valmis tai Seuraava komponentti valinnalla. Kumpikin va linta avaa Mittauslinjojen piirto ikkunan. Myös se on esitäytetty, joten sinun ei tarvitse tehdä siihen muutoksia, jo ten valitse Valmis valinta ja profiilit piirtyvät kartalle (kuva 98). Kuva 98. Mittauslinjojen ominaisuudet. Kun olet vahvistanut piirto-ominaisuudet, profiilit ja mittauslinjat piirretään kartalle (kuva 99).

59 51 Kuva 99. Profiilit ja mittauslinjat on piirretty kartalle. Jos profiilien skaalat ja/tai perustasot eivät sattuneet kohdalleen, niin voit antaa niille uudet arvot seuraavasti (kuva 100). Valitse Profiili osiosta Muuta skaalat valinta ja voit antaa ikkunoihin mieleisesi arvot. Kuva 100. Skaalojen muuttaminen.

60 52 Muuta skaalat on valittuna, jolloin uudet ikkunat ilmestyvät ruudulle (kuvat ). Kuva 101. Annetaan Bouguer anomalialle uusi skaala ja perustaso. Jos myös toisen komponentin skaala ja perustaso vaativat korjausta. Kuvat 102. Muutetaan myös korkeuden skaalaa ja perustasoa. Tämän jälkeen myös mittauslinjojen piirto-ominaisuuksia voi muuttaa eli kuva 98 ilmestyy ruudulle. Valmis valin nalla (Mittauslinjojen piirto ikkuna) profiilit piirretään kartalle uusilla arvoilla (kuva 103). Kuva 103. Profiilien skaalat ja/tai perustasot on muutettu.

61 Magneettinen profiilikartta Kaikissa menetelmissä ensimmäisenä ikkunana on valita piirrettävät linjat. Oletuksena on, että piirrät kaikki linjat. Myös Info kanavan ilmoitus on yhteinen ominaisuus. Pelkkä kuittaus OK valinnalla riittää. Myös magneettisessa menetelmässä vain toinen komponentti on valittu oletusarvoksi (kuva 104). Siis totaalikomponentti piirretään OK valinnalla mutta listasta voit valita myös magneettisen menetelmän toisen komponentin eli vertikaaligradientin (ku va 105). Kuva 104. Magneettisen menetelmän totaalikomponentti on oletuskomponentti. Kuva 105. Magneettisen menetelmän molemmat komponentit ovat valittu. Koska xyz tiedostossa ei ole vertikaaligradienttia, jatkossa tulostamme vain totaalikomponentin. Kuitataan kompo nentti-ikkuna, jolloin meidän pitää vaihtaa databasessa oleva kanavanimi vakionimiseksi eli Havxyz mukaiseksi (kuva 106).

62 54 Kuva 106. Muutetaan databasessa oleva kanavanimi Havxyz:n mukaiseksi. Kuva 107. Valitaan listasta anomaliakanavaksi nt kanava. Valmis valinta suorittaa muutoksen ja uusi vakioniminen magn_nt kanava ilmestyy databaseen. Samalla avautuu ruudulle myös komponentti-ikkuna, jossa valitset piirtoskaalan ja profiilien perustason. Perustasona on linjoista las kettu aritmeettinen keskiarvo muuta se sopivammaksi kokonaisluvuksi (kuva 108). Komponentti on esivalittu. Se on oikea, joten älä muuta sitä. Piirtoskaalaksi on valittu 2000 yks/cm ja perustasoksi nt. Kuva 108. Magneettisen menetelmän 1. komponentin piirtoparametrit.

63 55 Voit siirtyä eteenpäin joko Valmis tai Seuraava komponentti valinnalla ja asetat vielä Mittauslinjojen piirto-omi naisuudet (kuva 109). Kuva 109. Asetetaan mittauslinjojen ominaisuudet. Profiilit tulostetaan kartalle (kuva 110). Huomaa, että oletusvärinä ensimmäiselle komponentille on punainen. Kuva 110. Magneettiset totaalikomponentit on piirretty kartalle.

64 56 Jos profiilien skaala ei ole oikea, muuta ne kuten edellä Muuta skaalat valinnalla (kuva 111). Kuva 111. Uusi skaala. Kuittauksen jälkeen vahvistat vielä mittauslinjojen piirron, jonka jälkeen profiilit piirretään kartalle. Voit jatkaa kun nes skaalat ja perustasot ovat oikeita Sähkömagneettinen profiilikartta - Slingram Kaikissa menetelmissä ensimmäisessä ikkunassa valitset piirrettävät linjat. Oletuksena on, että piirrät kaikki linjat. Myös Info kanavan ilmoitus on yhteinen ominaisuus. Pelkkä kuittaus OK valinnalla riittää. Sähkömagneettisessa (Slingram) menetelmässä molemmat komponentit on valittu oletusarvoiksi (kuva 112). Reaali- ja imaginaarikompo nentti piirretään OK valinnalla mutta listasta voit valita mielivaltaisesti jommankumman komponenteista. Kuva 112. Slingram -kartan molemmat komponentit on oletuksena.

65 57 Vaihtoehtoisesti voit valita komponentit listasta. Vain imaginaarikomponentti on valittu piirrettäväksi (kuva 113). Kuva 113. Imaginaarikomponentti piirretään. Kun olet valinnut piirrettävät komponentit, niin seuraavissa ikkunoissa asetetaan profiilien skaalat ja perustasot (ku vat ) kuten edellä. Kuva 114. Reaalikomponentin piirto-ominaisuudet.

66 58 Kuva 115. Imaginaarikomponentin piirto-ominaisuudet. Siirryt mittauslinjojen ominaisuuksiin Valmis -napilla. Oletusarvot toimivat hyvin, joten kuittaa Valmis valinnalla ja profiilit ja mittauslinjat piirretään kartalle (kuva 116). Kuva 116. Reaali- ja imaginaarikomponentit on tulostettu kartalle.

67 59 Jos skaalat eivät ole sopivat, niin käytä Muuta skaalat valintaa (kuvat ). Kuva 117. Reaalikomponentin skaalaksi on vaihdettu 2%/cm ja perustasoksi 1. Kuva 118. Imaginaatikomponentin skaalaksi on vaihdettu 2%/cm ja perustasoksi 1. Tarkasta mittauslinjojen piirtoasetukset ja tulosta profiilit kartalle (kuva 119). Kuva 119. Slingram profiilit on piirretty uusilla arvoilla.

68 Sähkömagneettinen profiilikartta - Vflr Kaikissa menetelmissä ensimmäisesä ikkunassa valitset piirrettävät linjat. Oletuksena on, että piirrät kaikki linjat. Myös Info kanavan ilmoitus on yhteinen ominaisuus. Pelkkä kuittaus OK valinnalla riittää. Sähkömagneettisessa (Vflr) menetelmässä molemmat komponentit on valittu oletusarvoiksi (kuva 72). Ominaisvastus ja vaihekulma piir retään OK valinnalla mutta listasta voit valita mielivaltaisesti komponentin (kuva 120). Kuva 120. Vflr menetelmässä molemmat komponentit piirretään oletuksena. Kuva 121. Ainoastaan vaihekulma tulostetaan.

69 61 Jos kanavanimet eivät ole Havxyz mukaiset, ohjelma pyytää sinua muuttamaan kanavanimet vakionimisiksi (kuva 122). Kuva 122. Databasen kanavanimi ei ole Havxyz:n mukainen. Kuva 123. Kanava Z1 vastaa vakiokanavaa ohmi_m Myöskään toinen kanava databasessa ei ole vakioniminen, joten myös se joudutaan vaihtamaan vakionimiseksi (ku va 124a-b). Kuva 124a. Vaihe kanavaa ei ole databasessa.

70 62 Kuva 124b. Z2 kanava vastaa vaihe kanavaa. Ensimmäisen komponentin piirto-ominaisuudet poikkeavat nyt edellisten menetelmien parametreista. Oletuksena on, että Vflr:n ensimmäinen komponentti piirretään logaritmisena. Nyt siis profiilien skaala ilmoittaa kuinka mon ta dekadia yhteen cm:iin piirretään. Aikaisemmissa OM-versioissa profiilien piirtäminen logaritmiasteikossa tapah tui väärin, joten ohjelmassa lasketaan kanavan arvoista logaritmit ja itse piirtäminen tapahtuu lineaarisena. Tästä syystä Log optioon linear. Älä muuta tätä asetusta muuksi. Kuten aikaisemminkin muuta tässä ikkunassa vai skaalaa ja/tai perustasoa (kuva 125). Kuva 125. Vflr:n 1. komponentin ohmi_m- piirtäminen.

71 63 Toinen komponentti piirretään normaalisti lineaarisella asteikolla (kuva 126). Kuva 126. Vflr:n 2. komponentin vaihe- piirtäminen. Kun olet tarkastanut mittauslinjojen piirtämisen,. profiilit tulostuvat kartalle (kuva 127). Kuva 127. Vflr menetelmän molemmat komponentit on piirretty.

72 64 Muutetaan skaalat kuten edellä eli Profiili-osiosta valitaan Muuta skaalat (kuvat ). Kuva 128. Ominaisvastuksen skaalaksi on vaihdettu 1 dekadi/cm. Kuva 129. Vaihekulman perustasoksi on vaihdettu 50. Mittauslinjojen tarkistamisen jälkeen profiilit tulostuvat kartalle (kuva 130). Kuva 130. Korjatut profiilit on tulostettu.

73 Sähköinen profiilikartta Indusoitu polarisaatio Kaikissa menetelmissä ensimmäisessä ikkunassa valitset piirrettävät linjat. Oletuksena on, että piirrät kaikki linjat. Myös Info kanavan ilmoitus on yhteinen ominaisuus. Pelkkä kuittaus OK valinnalla riittää. Sähköisessä (IP) me netelmässä molemmat komponentit on valittu oletusarvoiksi (kuva 131). Ominaisvastus ja vaihekulma piirretään OK valinnalla mutta listasta voit valita mielivaltaisesti komponentin (kuva 132). Kuva 131. Indusoitu polarisaatio (IP) molemmat komponentit piirretään. Kuva 132. Indusoitu polarisaatio (IP) varautuvuus -komponentit piirretään. Jos kanavanimet ovat Havxyz:n mukaiset, ei muunnoksia tarvitse tehdä, muuten muunnosikkunat ilmestyvät ruudul le ja sinun pitää valita listasta vakiokanavia vastaavat kanavat.

74 66 IP menetelmän ensimmäinen komponentti on varautuvuus. Skaalaksi valitaan 20 ja perustasoksi 0 (kuva 133). Kuva 133. IP menetelmän 1. komponentin piirto-ominaisuudet. Valitse Seuraava komponentti ja toisen komponentin voit asettaa toisen komponentin ominaisuudet (kuva 134). Kuva 134. IP menetelmän 2. komponentin piirto-ominaisuudet. Kuten Vflr:ssä IP:n toisen komponentin piirto-ominaisuudet poikkeavat nyt edellisten menetelmien parametreista. Oletuksena on, että IP:n toinen komponentti piirretään logaritmisena. Nyt siis profiilien skaala ilmoittaa kuinka monta dekadia yhteen cm:iin piirretään. Aikaisemmissa OM-versioissa profiilien piirtäminen logaritmiasteikossa ta

75 67 pahtui väärin, joten ohjelmassa lasketaan kanavan arvoista logaritmit ja itse piirtäminen tapahtuu lineaarisena. Tästä syystä Log optio on asetettu linear valintaan.. Älä muuta tätä asetusta. Kuten aikaisemminkin muuta tässä ikku nassa vain skaalaa ja/tai perustasoa (kuva 134). Mittauslinjojen asetusten jälkeen, joita sinun ei tarvinne muuttaa, ohjelma piirtää profiilit kartalle (kuva 135). Kuva 135. Mittauslinjojen asetukset. Kun olet kuitannut tämän ikkunan Valmis valinnalla, profiilien pitäisi ilmestyä ruudulle (kuva 136). Kuva 136. IP:n molemmat komponentit on tulostettu ruudulle.

76 68 Vaimennetaan ensimmäistä komponentti hiukan, joten valitaan Muuta skaalat valinta (kuva 137). Kuva 137. IP:n 1. komponentin uusi skaala on valittu. Kuva 138. IP:n 2. komponentin arvot säilytetään ennallaan. Mittauslinjojen tarkistuksen ja hyväksymisen jälkeen profiilit tulostuvat uusilla parametreilla (kuva 139). Kuva 139. IP:n komponentit piirretty korjatuilla arvoilla.

77 Sähköinen profiilikartta Omapotentiaali Kaikissa menetelmissä ensimmäisessä ikkunassa valitset piirrettävät linjat. Oletuksena on, että piirrät kaikki linjat. Myös Info kanavan ilmoitus on yhteinen ominaisuus. Pelkkä kuittaus OK valinnalla riittää. Sähköisessä (Omapo tentiaali) -menetelmässä vain ensimmäinen komponentti on valittu oletusarvoiksi (kuva 140). Potentiaali piirretään OK valinnalla. Kuva 140. Omapotentiaali ja vain ensimmäinen komponentti. Jos kanavanimi on Havxyz:n mukainen ei muunnosta tarvitse tehdä, muuten muunnosikkuna ilmestyy ruudulle ja si nun pitää valita listasta vakiokanavaa vastaava kanava. Omapotentiaali menetelmän ensimmäinen komponentti on potentiaali. Vakiokanavaksi on valittu P kanava, josta arvot kopioidaan mv kanavaan. Databasessa (taulukossa) pitäisi nyt löytyä myös mv kanava, joka on identtinen P - kanavan kanssa (kuva 141). Kuva 141. Omapotentiaali menetelmän vakiokanava on mv kanava,
