1 ESY Q23.1/2007/ Espoo Seismisen refraktiomittauksen tulkinnan esittäminen OasisMontaj:ssa Arto Korpisalo

2 GEOLOGIAN TUTKIMUSKESKUS KUVAILULEHTI Päivämäärä / Dnro Tekijät Arto Korpisalo Raportin laji Arkistoraportti Toimeksiantaja Raportin nimi Seismisen refraktiomittauksen tulkinnan esittäminen OasisMontaj:ssa Tiivistelmä Refraktio - valikko on lisätty OasisMontaj (Geosoft) ohjelman työkaluriville. Valikon edellytyksenä on, että meriseismisen mittauksen tulkinnasta on tehty xyz tiedosto. Lisäksi tulosten korjaamisen kannalta tärkeä GPS (xyz) tiedosto on oltava myös käytössä. Kun tarvittavat xyz tiedostot on tehty, käyttäjä voi nyt tulostaa tulkintakuvan hyvin yksinkertaisesti ja nopeasti paperille. Ohjelman toimivuuden kannalta on tärkeää, että käyttäjä muistaa käyttää ennalta sovittuja oletuskanavanimiä. Tällä hetkellä valikko on ohjelmoitu vain meriseismisen mittauksen tulkintakuvan tulostamiseksi mutta maanpintaosio liitetään valikkoon kun tarvittava xyz tiedosto voidaan tehdä. Käyttöliittymä on ladattavissa verkosta osoitteesta: arkisto on Nassi/ /Refraktio Oasis/. Asiasanat (kohde, menetelmät jne.) Meriseismiikka, refraktio, geosoft, käyttöliittymä Maantieteellinen alue (maa, lääni, kunta, kylä, esiintymä) Karttalehdet Muut tiedot Arkistosarjan nimi Arkistotunnus Q23.1/2007/76 Kokonaissivumäärä 61 Kieli suomi Hinta Julkisuus Yksikkö ja vastuualue ESY/Merigeologia ja geofysiikka Allekirjoitus/nimen selvennys Arto Korpisalo Hanketunnus Allekirjoitus/nimen selvennys

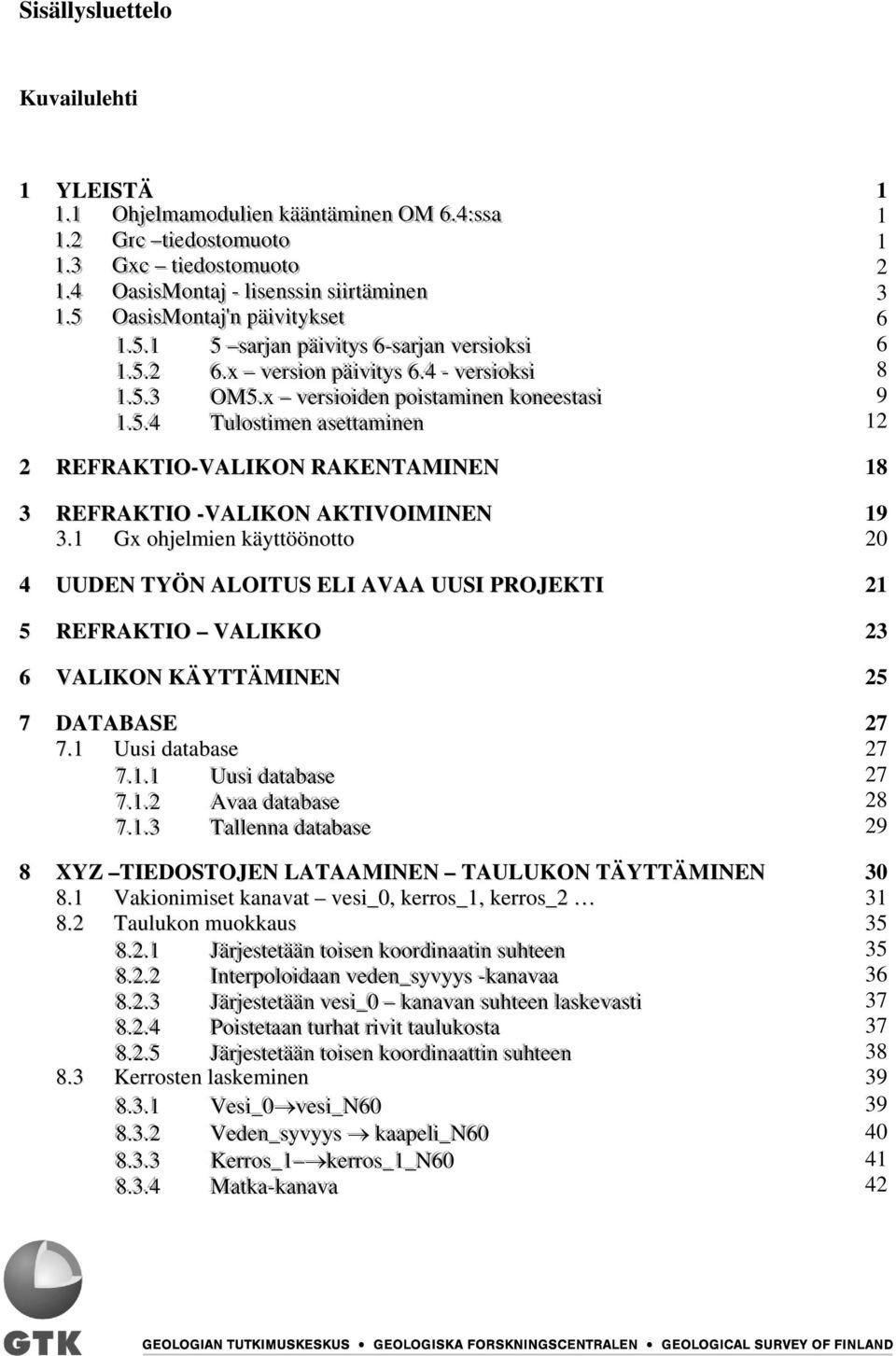

3 Sisällysluettelo Kuvailulehti 1 YLEISTÄ Ohjelmamodulien kääntäminen OM 6.4:ssa Grc tiedostomuoto Gxc tiedostomuoto OasisMontaj - lisenssin siirtäminen OasisMontaj''n OasisMontaj'n päivitykset sarjan päivitys 6-sarjan versioksi x version päivitys versioksi OM5.x versioiden poistaminen koneestasi Tulostimen asettaminen 12 2 REFRAKTIO-VALIKON RAKENTAMINEN 18 3 REFRAKTIO -VALIKON AKTIVOIMINEN Gx ohjelmien käyttöönotto 20 4 UUDEN TYÖN ALOITUS ELI AVAA UUSI PROJEKTI 21 5 REFRAKTIO VALIKKO 23 6 VALIKON KÄYTTÄMINEN 25 7 DATABASE Uusi database Uusi database Avaa database Tallenna database 29 8 XYZ TIEDOSTOJEN LATAAMINEN TAULUKON TÄYTTÄMINEN Vakionimiset kanavat vesi_0, kerros_1, kerros_ Taulukon muokkaus Järjestetään toisen koordinaatin suhteen Interpoloidaan veden_syvyys -kanavaa Järjestetään vesi_0 kanavan suhteen laskevasti Poistetaan turhat rivit taulukosta Järjestetään toisen koordinaattin suhteen Kerrosten laskeminen Vesi_0 vesi_n Veden_syvyys kaapeli_n Kerros_1 kerros_1_n Matka-kanava 42

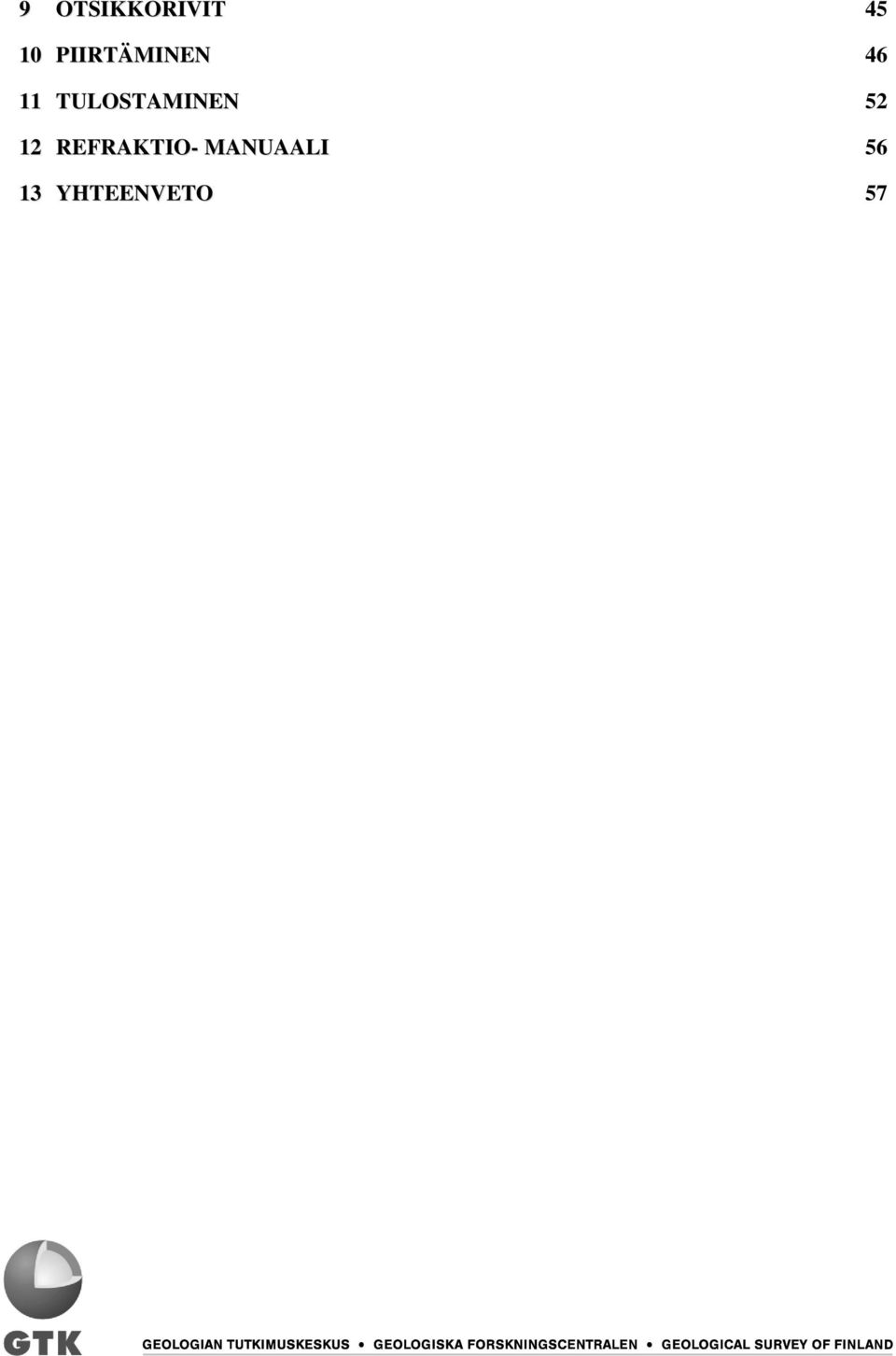

4 9 OTSIKKORIVIT PIIRTÄMINEN TULOSTAMINEN REFRAKTIO- MANUAALI YHTEENVETO 57

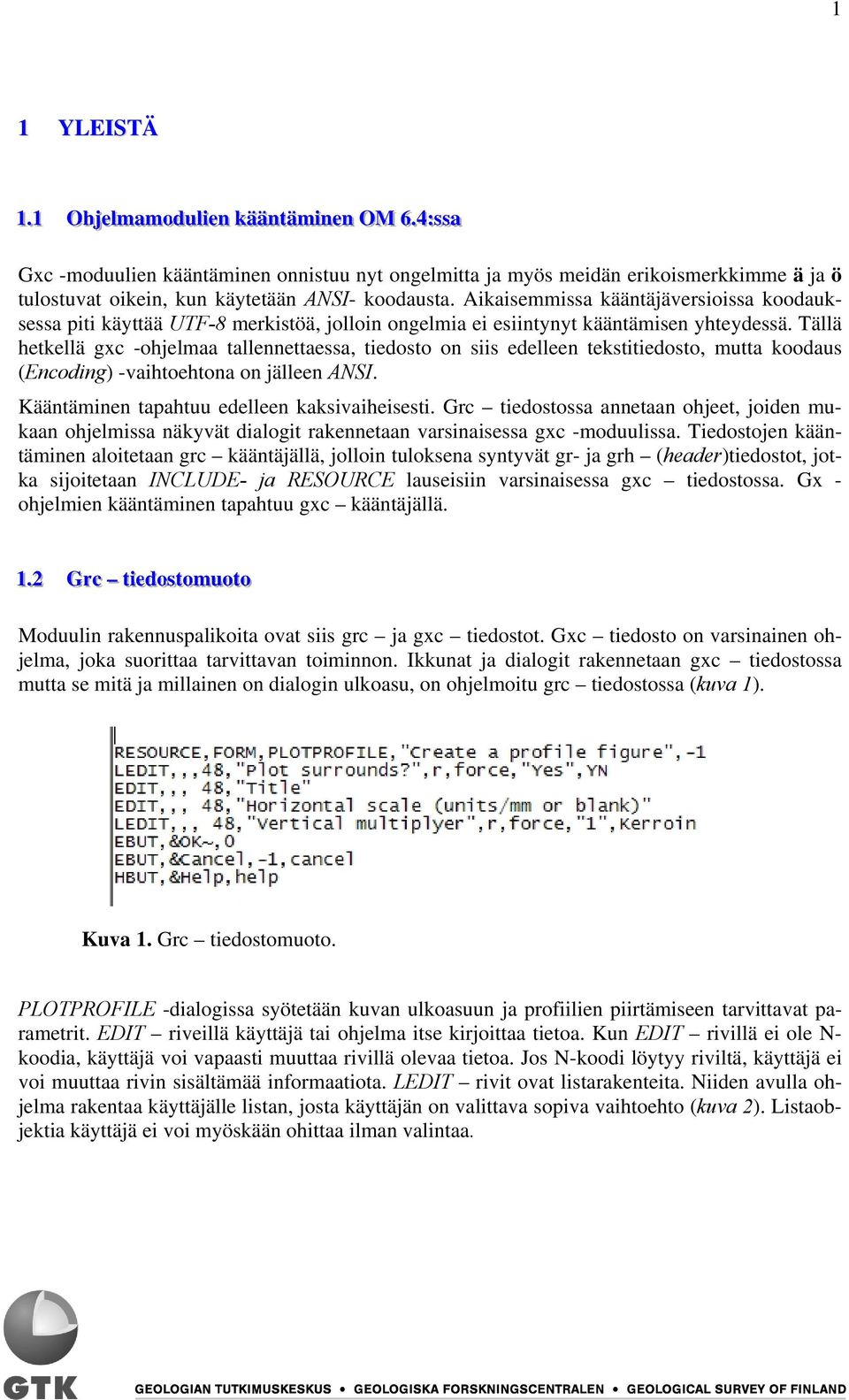

5 1 1 YLEISTÄ Ohhj jeel lmaamoodduul lieenn kkäääännt tääminneenn OM : :ssssaa Gxc -moduulien kääntäminen onnistuu nyt ongelmitta ja myös meidän erikoismerkkimme ä ja ö tulostuvat oikein, kun käytetään ANSI- koodausta. Aikaisemmissa kääntäjäversioissa koodauksessa piti käyttää UTF-8 merkistöä, jolloin ongelmia ei esiintynyt kääntämisen yhteydessä. Tällä hetkellä gxc -ohjelmaa tallennettaessa, tiedosto on siis edelleen tekstitiedosto, mutta koodaus (Encoding) -vaihtoehtona on jälleen ANSI. Kääntäminen tapahtuu edelleen kaksivaiheisesti. Grc tiedostossa annetaan ohjeet, joiden mukaan ohjelmissa näkyvät dialogit rakennetaan varsinaisessa gxc -moduulissa. Tiedostojen kääntäminen aloitetaan grc kääntäjällä, jolloin tuloksena syntyvät gr- ja grh (header)tiedostot, jotka sijoitetaan INCLUDE- ja RESOURCE lauseisiin varsinaisessa gxc tiedostossa. Gx - ohjelmien kääntäminen tapahtuu gxc kääntäjällä Grrcc tit ieeddoosst toomuuoot too Moduulin rakennuspalikoita ovat siis grc ja gxc tiedostot. Gxc tiedosto on varsinainen ohjelma, joka suorittaa tarvittavan toiminnon. Ikkunat ja dialogit rakennetaan gxc tiedostossa mutta se mitä ja millainen on dialogin ulkoasu, on ohjelmoitu grc tiedostossa (kuva 1). Kuva 1. Grc tiedostomuoto. PLOTPROFILE -dialogissa syötetään kuvan ulkoasuun ja profiilien piirtämiseen tarvittavat parametrit. EDIT riveillä käyttäjä tai ohjelma itse kirjoittaa tietoa. Kun EDIT rivillä ei ole N- koodia, käyttäjä voi vapaasti muuttaa rivillä olevaa tietoa. Jos N-koodi löytyy riviltä, käyttäjä ei voi muuttaa rivin sisältämää informaatiota. LEDIT rivit ovat listarakenteita. Niiden avulla ohjelma rakentaa käyttäjälle listan, josta käyttäjän on valittava sopiva vaihtoehto (kuva 2). Listaobjektia käyttäjä ei voi myöskään ohittaa ilman valintaa.

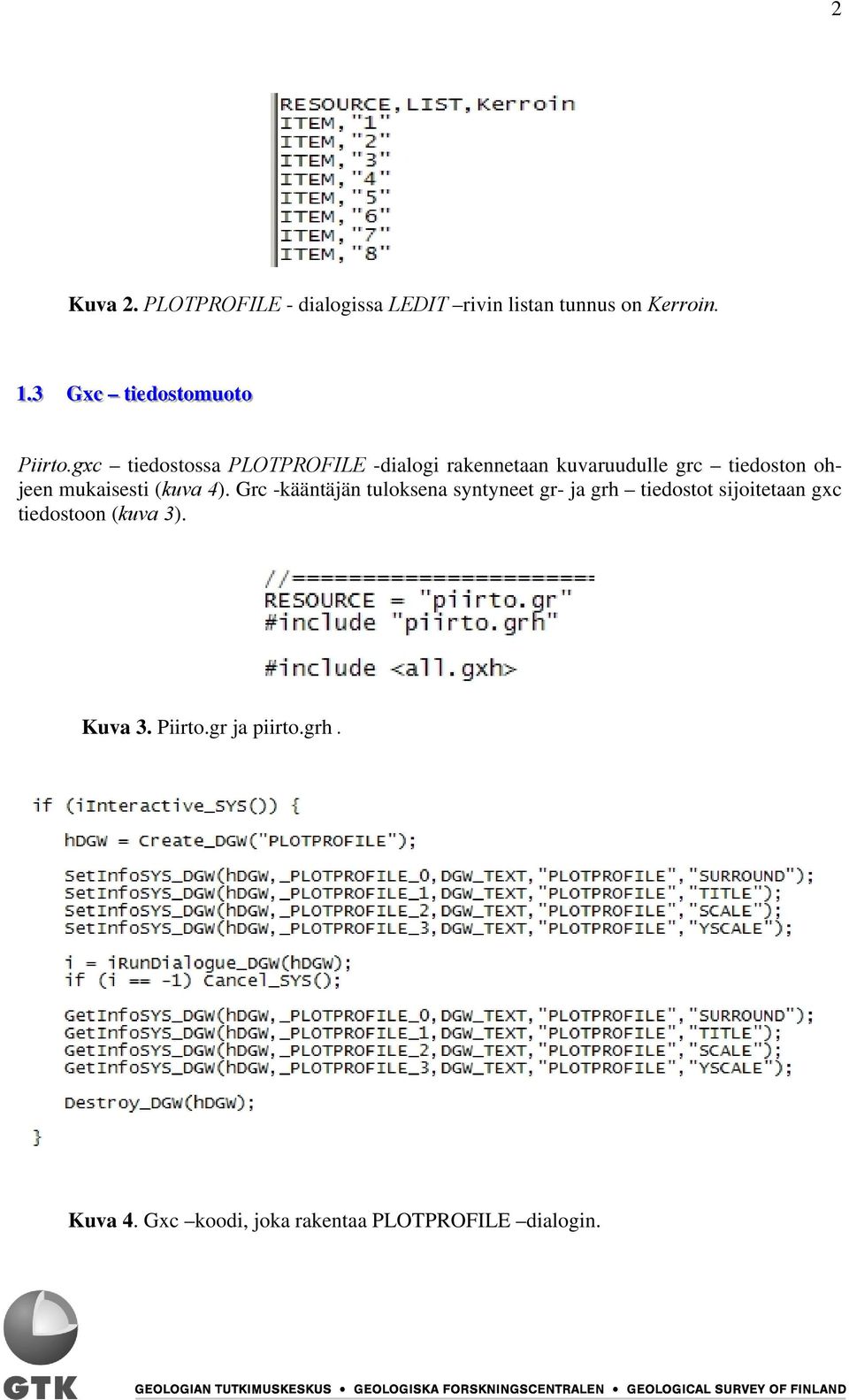

6 2 Kuva 2. PLOTPROFILE - dialogissa LEDIT rivin listan tunnus on Kerroin Gxxcc tit ieeddoosst toomuuoot too Piirto.gxc tiedostossa PLOTPROFILE -dialogi rakennetaan kuvaruudulle grc tiedoston ohjeen mukaisesti (kuva 4). Grc -kääntäjän tuloksena syntyneet gr- ja grh tiedostot sijoitetaan gxc tiedostoon (kuva 3). Kuva 3. Piirto.gr ja piirto.grh. Kuva 4. Gxc koodi, joka rakentaa PLOTPROFILE dialogin.

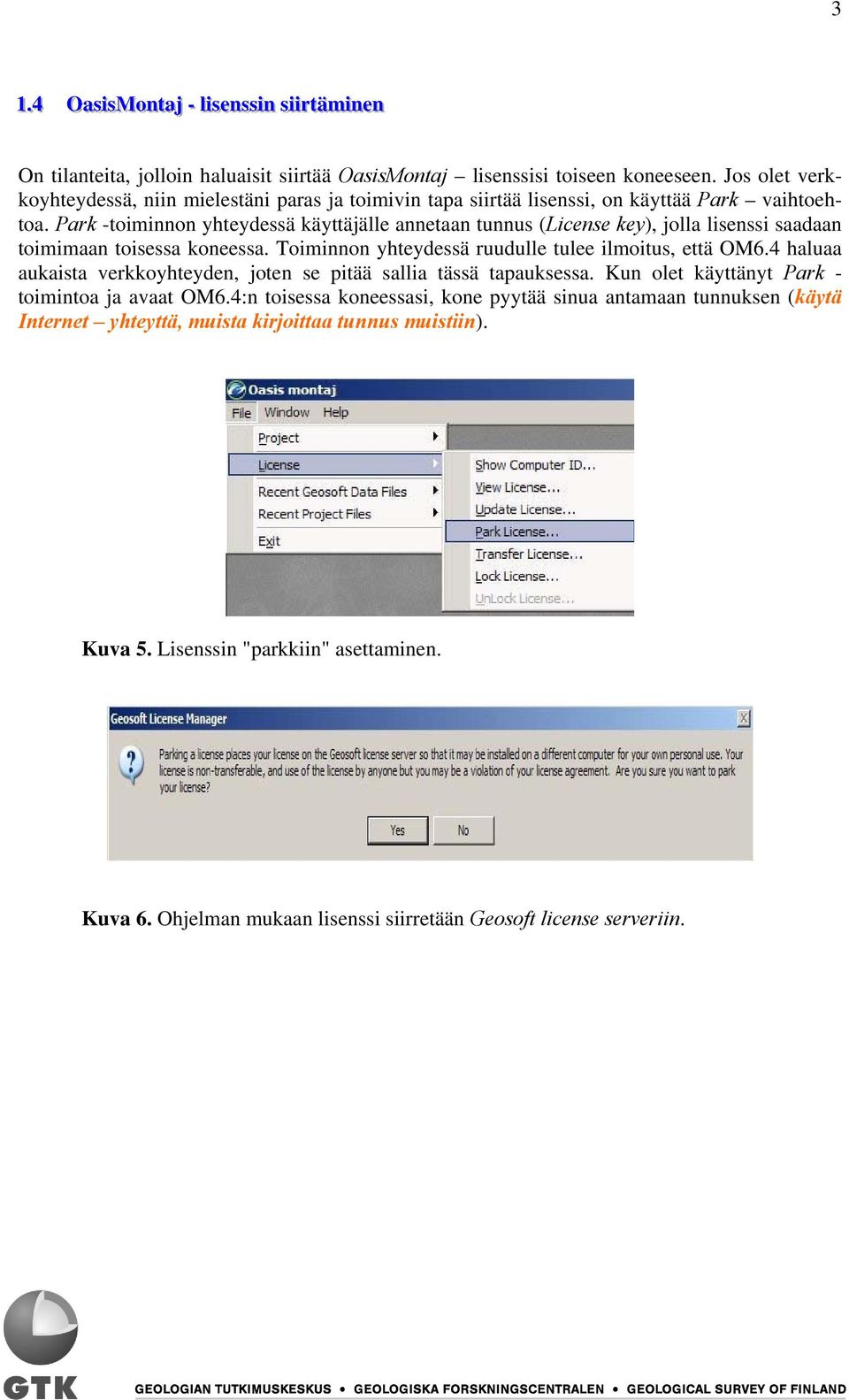

7 Oaassi issmoonnt taaj j - lil isseennssssi inn ssi iirrt täämi inneenn On tilanteita, jolloin haluaisit siirtää OasisMontaj lisenssisi toiseen koneeseen. Jos olet verkkoyhteydessä, niin mielestäni paras ja toimivin tapa siirtää lisenssi, on käyttää Park vaihtoehtoa. Park -toiminnon yhteydessä käyttäjälle annetaan tunnus (License key), jolla lisenssi saadaan toimimaan toisessa koneessa. Toiminnon yhteydessä ruudulle tulee ilmoitus, että OM6.4 haluaa aukaista verkkoyhteyden, joten se pitää sallia tässä tapauksessa. Kun olet käyttänyt Park - toimintoa ja avaat OM6.4:n toisessa koneessasi, kone pyytää sinua antamaan tunnuksen (käytä Internet yhteyttä, muista kirjoittaa tunnus muistiin). Kuva 5. Lisenssin "parkkiin" asettaminen. Kuva 6. Ohjelman mukaan lisenssi siirretään Geosoft license serveriin.

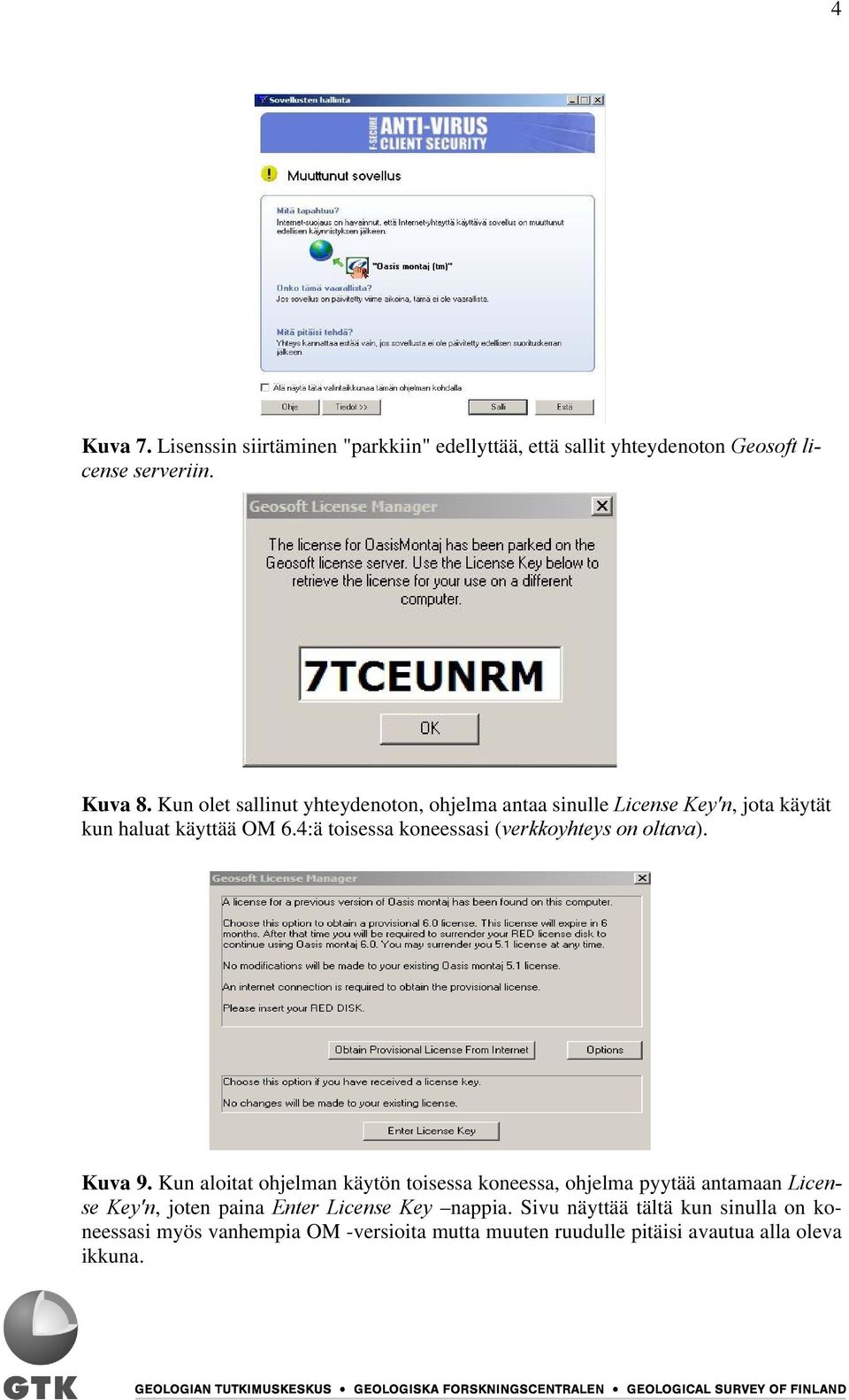

8 4 Kuva 7. Lisenssin siirtäminen "parkkiin" edellyttää, että sallit yhteydenoton Geosoft license serveriin. Kuva 8. Kun olet sallinut yhteydenoton, ohjelma antaa sinulle License Key'n, jota käytät kun haluat käyttää OM 6.4:ä toisessa koneessasi (verkkoyhteys on oltava). Kuva 9. Kun aloitat ohjelman käytön toisessa koneessa, ohjelma pyytää antamaan License Key'n, joten paina Enter License Key nappia. Sivu näyttää tältä kun sinulla on koneessasi myös vanhempia OM -versioita mutta muuten ruudulle pitäisi avautua alla oleva ikkuna.

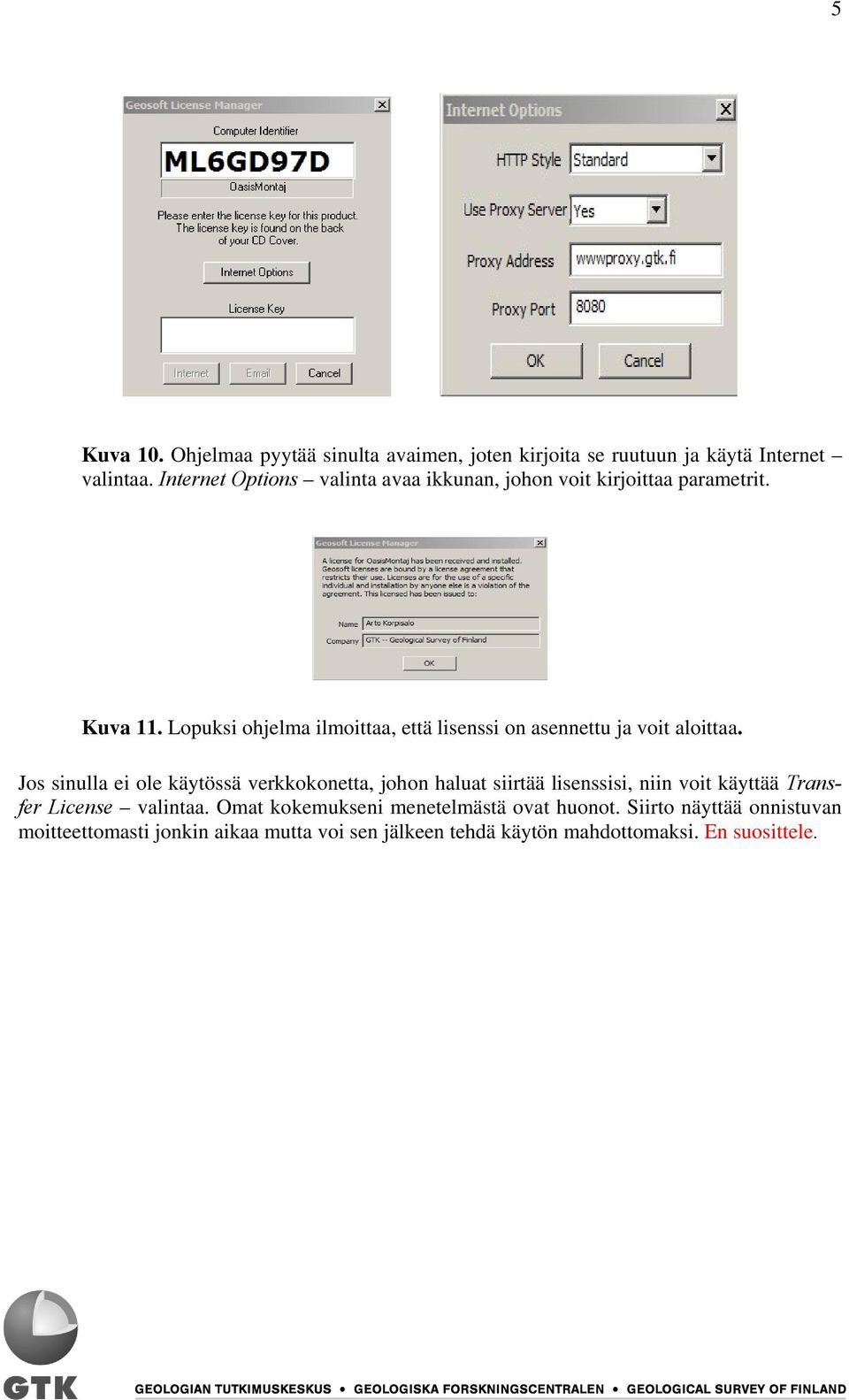

9 5 Kuva 10. Ohjelmaa pyytää sinulta avaimen, joten kirjoita se ruutuun ja käytä Internet valintaa. Internet Options valinta avaa ikkunan, johon voit kirjoittaa parametrit. Kuva 11. Lopuksi ohjelma ilmoittaa, että lisenssi on asennettu ja voit aloittaa. Jos sinulla ei ole käytössä verkkokonetta, johon haluat siirtää lisenssisi, niin voit käyttää Transfer License valintaa. Omat kokemukseni menetelmästä ovat huonot. Siirto näyttää onnistuvan moitteettomasti jonkin aikaa mutta voi sen jälkeen tehdä käytön mahdottomaksi. En suosittele.

10 Oaassi issmoonnt taaj j' 'nn ppääi ivvi ityykksseet t Refraktio -valikon gx- moduulit on nyt käännetty OM 6.4:ssa eikä niiden toimivuutta ole testattu aikaisempien versioiden kanssa, joten käyttäjien pitää päivittää OM versionsa OM 6.4:ksi. Tällä hetkellä käytössä on vielä 5-sarjan versioita ja uudempaa 6 sarjan versiota. Molemmat versiotyypit pitää päivittää eri tavoilla ssaarrj jaann ppääi ivvi ityyss 66- -ssaarrj jaann vveerrssi iookkssi i Tämän sarjan päivitys on hiukan työläämpi kuin 6-sarjan. Koneessasi pitää olla molemmat versiot asennettuna, joten jos OM6.4 ei ole asennettuna, niin asenna ensin OM 6.4 samaan koneeseen, jossa on jo OM5.x. Kun olet asentanut OM 6.4:n, avaa se ja suorita Obtain a Provisional License prosessi ohjelman (OM 6.4) antaman ohjeen mukaisesti. Uusi v6 lisenssiavain tehdään version OM5.x punaisen lisenssinlevyn mukaan. Teet päivityksen seuraavasti. 1). Varmista, että OM 5.x lisenssilevy on asennettuna koneessasi, avaa siis OM 5.x ja suorita File > Software Manager > Install License/Password... 2). Muista, että sinun on pitänyt asentaa OM 6.4 koneeseesi jatkaaksesi eteenpäin. Jos 6-versio ei ole vielä asennettuna, niin tee se nyt. Päivitystiedosto (OasisMontaj 6.4 full.exe) löytyy verkosta. Asennuksen jälkeen avaa OM 6.4. Paina Obtain a Provisional License nappia (kuva 12), jolloin ohjelma tekee sinulle lisenssiavaimen OM 5.x version mukaisesti. Kuva 12. Ohjelma tekee OM 6.4 lisenssiavaimen OM 5.x version punaisen lisenssilevyn mukaisesti. Avaa Options ikkuna ja syötä Internet Options parametrit. 3). Seuraavaksi OM 6.4 lisenssi talletetaan Geosoft License serveriin, Suorita lisenssin "parkittaminen ", avaa File/License/Park License (kuva 13) ja anna ohjelman rakentaa verkkoyhteys, että tallennus voidaan suorittaa (kuva 7). Kun yhteys on valmis, ohjelma ilmoittaa, että OM 6.4 lisenssi on tallennettu Geosoft License serveriin. Samalla ohjelma antaa sinulle lisenssiavaimen, joka sinun pitää muistaa seuraavalla kerralla kun haluat käynnistää OM 6.4 (kuva 14).

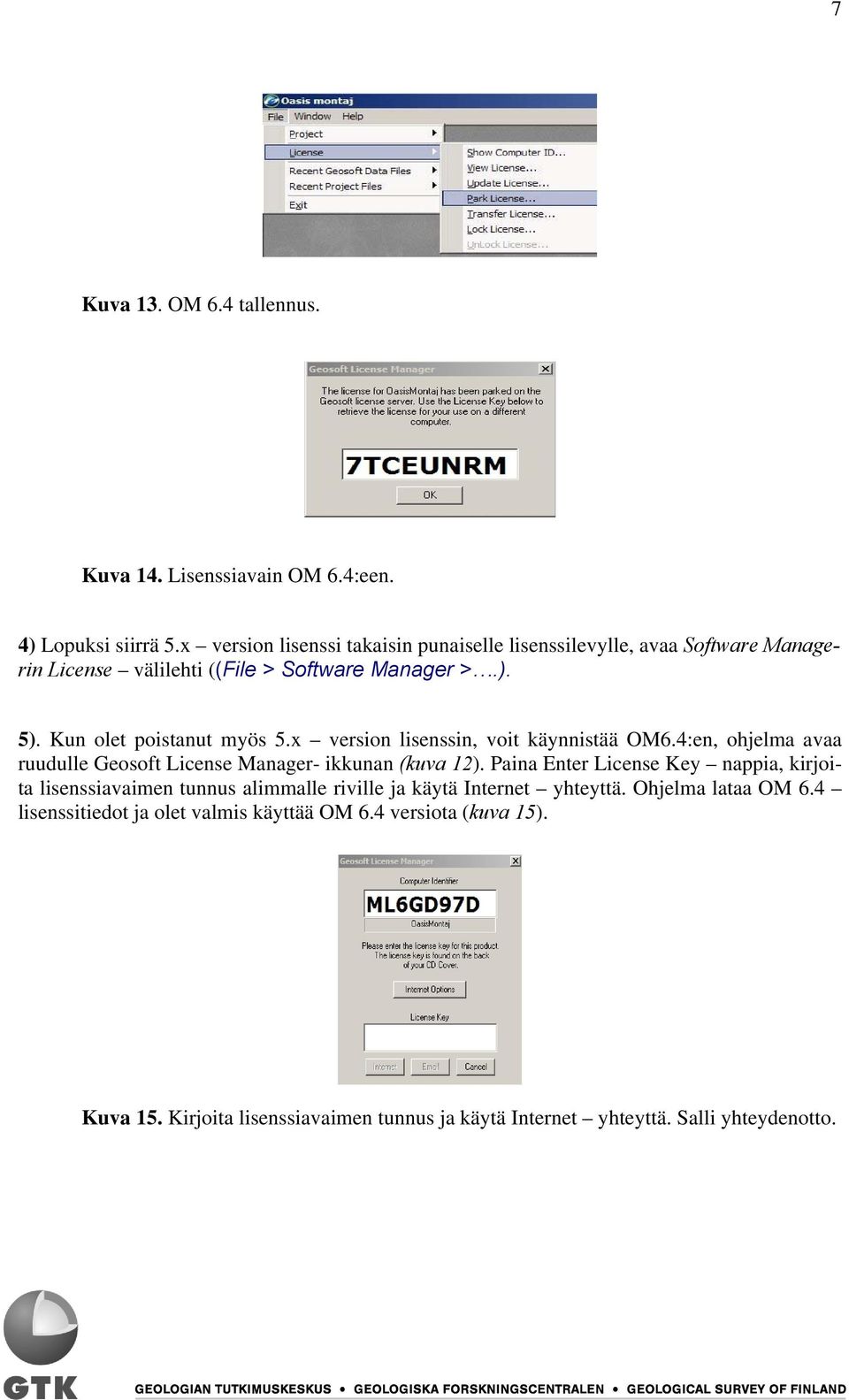

11 7 Kuva 13. OM 6.4 tallennus. Kuva 14. Lisenssiavain OM 6.4:een. 4) Lopuksi siirrä 5.x version lisenssi takaisin punaiselle lisenssilevylle, avaa Software Managerin License välilehti ((File > Software Manager >.). 5). Kun olet poistanut myös 5.x version lisenssin, voit käynnistää OM6.4:en, ohjelma avaa ruudulle Geosoft License Manager- ikkunan (kuva 12). Paina Enter License Key nappia, kirjoita lisenssiavaimen tunnus alimmalle riville ja käytä Internet yhteyttä. Ohjelma lataa OM 6.4 lisenssitiedot ja olet valmis käyttää OM 6.4 versiota (kuva 15). Kuva 15. Kirjoita lisenssiavaimen tunnus ja käytä Internet yhteyttä. Salli yhteydenotto.

12 xx vveerrssi ioonn ppääi ivvi ityyss vveerrssi iookkssi i 6.x versioiden päivitys tapahtuu seuraavasti, sinun pitää tehdä päivitykset askelittain ylöspäin versioon OM 6.4 asti. Eli jos koneessasi on OM 6.2, päivitä ensin OM 6.3:ksi. Seuraavaksi suorita päivitys OM versioon. Ennen OM 6.4 päivitystä, koneessasi pitää olla asennettuna Microsoft.NET Framework 2.0. Päivitys löytyy verkosta (dotnetfx.exe) tai saat sen osoitteesta ( kuva 16). Aja ohjelma (dotnetfx.exe) ja seuraa ohjeita. Kun olet päivittänyt NET Framework ohjelman, voit tehdä OM 6.4 päivityksen. Päivitykset löytyvät verkosta osoitteesta: arkisto on Nassi/ /Refraktio Oasis/OasisMontaj päivitykset. OasisMontaj 6.3.exe päivittää OM 6.2 version OM 6.3:ksi OasisMontaj update.exe päivittää OM 6.3 version OM 6.3.1:ksi OasisMontaj 6.4 update.exe päivittää OM version OM 6.4:ksi OasisMontaj 6.4.exe OM 6.4 (täydellinen, uusi asennus) dotnetfx.exe tekee. NET Framework päivityksen AdbeRdr80_fi_FI.exe (Adobe Reader 8.0) Kuva 16. Microsoft.NET Framework 2.0 päivitysohjelma on ajettava ennen OM 6.4 päivitystä. OasisMontaj 6.4 päivityksen jälkeen, järjestelmä voi valittaa lisenssin vanhenemisesta tai muusta vastaavasta ja samalla pyytää lähettämään Geosoft:lle siitä ilmoituksen, toimi ohjeiden mukaisesti. Lähetä ohjelman tekemä sähköinen lisenssihakemus Geosoftille. Vastauksena pitäisi tulla zip-tiedosto (välittömästi), joka sinun pitää ajaa ja uudempi OM 6.4-versio on käytössäsi.

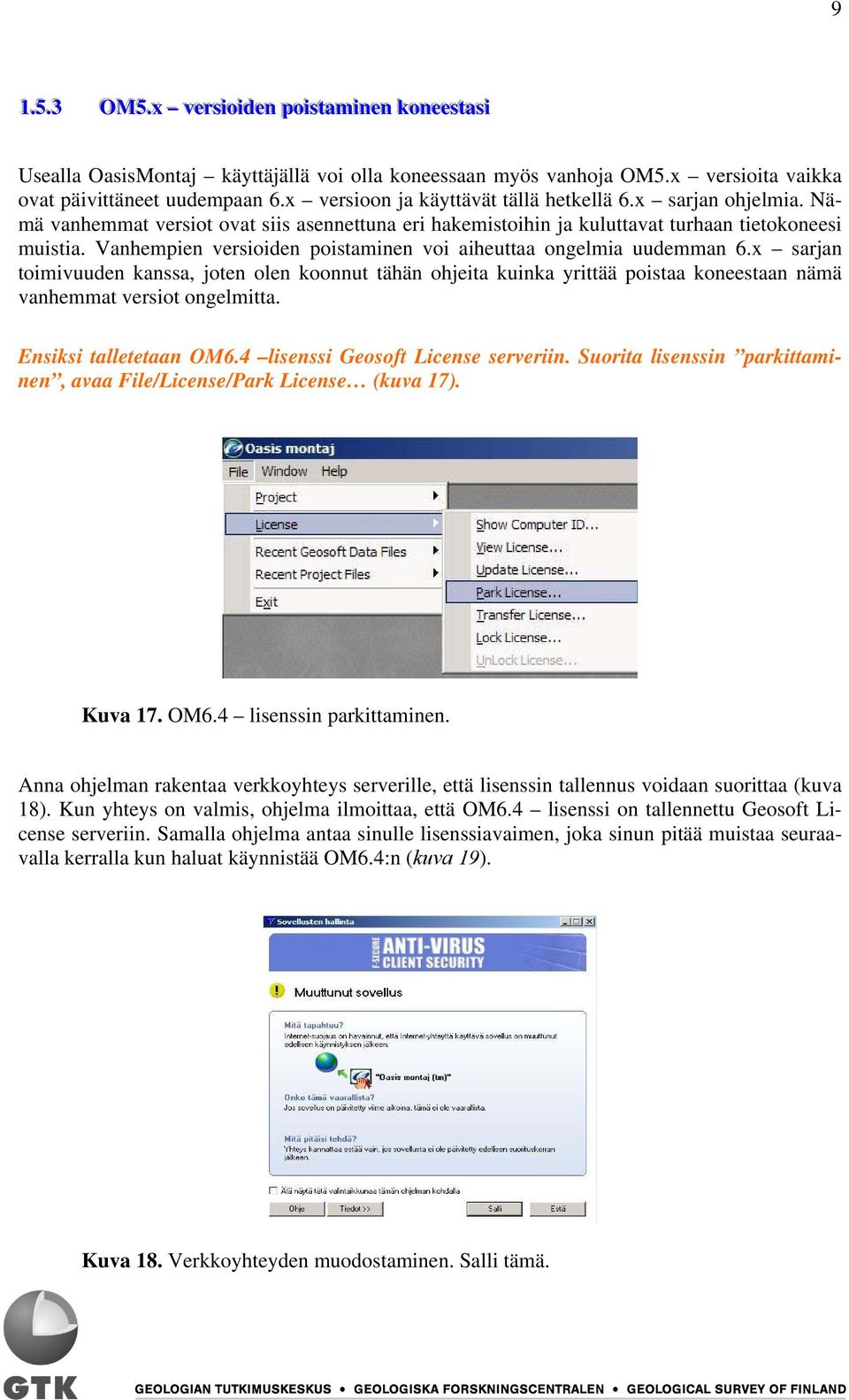

13 OM55..xx vveerrssi iooi iddeenn ppooi isst taaminneenn kkoonneeeesst taassi i Usealla OasisMontaj käyttäjällä voi olla koneessaan myös vanhoja OM5.x versioita vaikka ovat päivittäneet uudempaan 6.x versioon ja käyttävät tällä hetkellä 6.x sarjan ohjelmia. Nämä vanhemmat versiot ovat siis asennettuna eri hakemistoihin ja kuluttavat turhaan tietokoneesi muistia. Vanhempien versioiden poistaminen voi aiheuttaa ongelmia uudemman 6.x sarjan toimivuuden kanssa, joten olen koonnut tähän ohjeita kuinka yrittää poistaa koneestaan nämä vanhemmat versiot ongelmitta. Ensiksi talletetaan OM6.4 lisenssi Geosoft License serveriin. Suorita lisenssin parkittaminen, avaa File/License/Park License (kuva 17). Kuva 17. OM6.4 lisenssin parkittaminen. Anna ohjelman rakentaa verkkoyhteys serverille, että lisenssin tallennus voidaan suorittaa (kuva 18). Kun yhteys on valmis, ohjelma ilmoittaa, että OM6.4 lisenssi on tallennettu Geosoft License serveriin. Samalla ohjelma antaa sinulle lisenssiavaimen, joka sinun pitää muistaa seuraavalla kerralla kun haluat käynnistää OM6.4:n (kuva 19). Kuva 18. Verkkoyhteyden muodostaminen. Salli tämä.

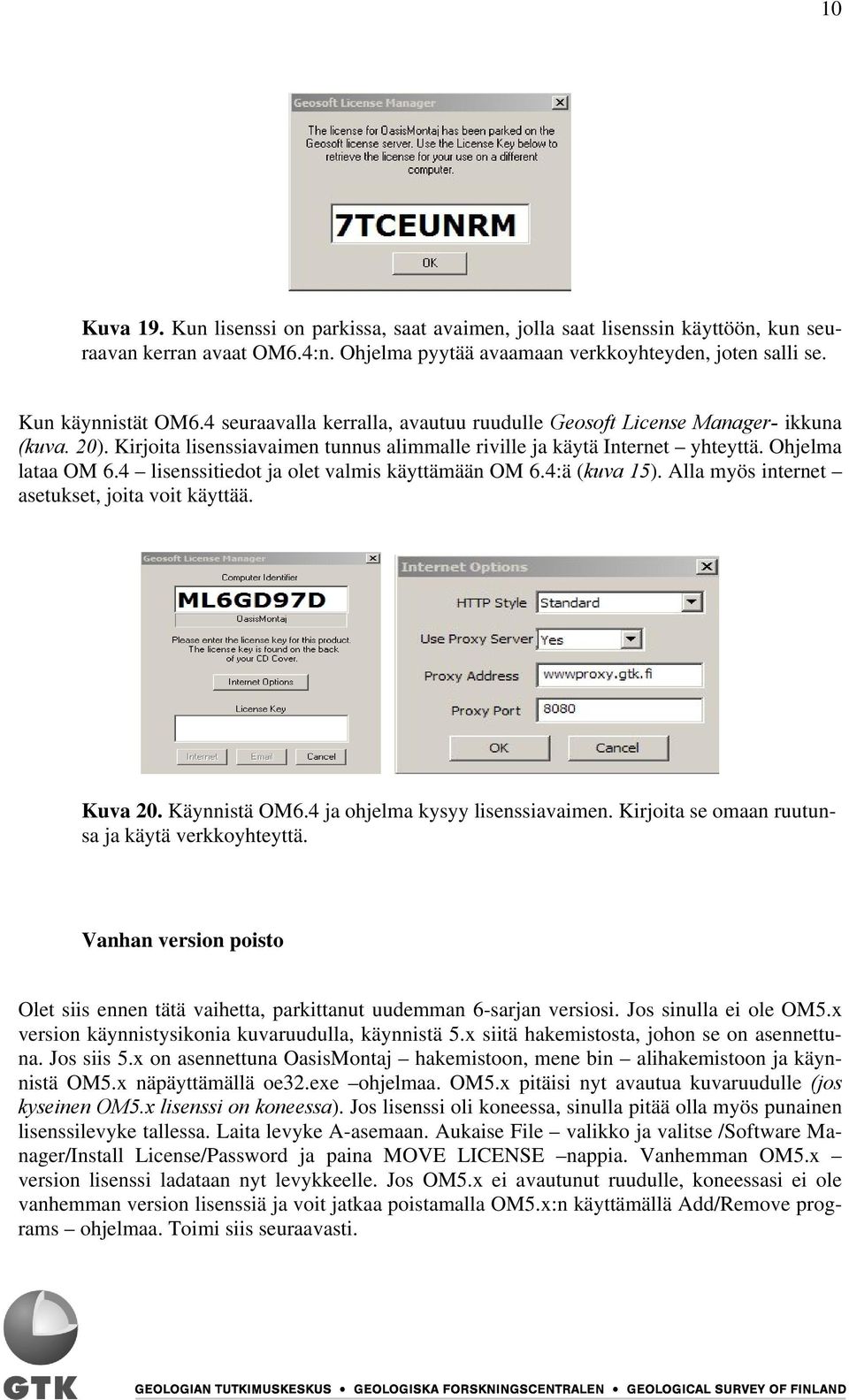

14 10 Kuva 19. Kun lisenssi on parkissa, saat avaimen, jolla saat lisenssin käyttöön, kun seuraavan kerran avaat OM6.4:n. Ohjelma pyytää avaamaan verkkoyhteyden, joten salli se. Kun käynnistät OM6.4 seuraavalla kerralla, avautuu ruudulle Geosoft License Manager- ikkuna (kuva. 20). Kirjoita lisenssiavaimen tunnus alimmalle riville ja käytä Internet yhteyttä. Ohjelma lataa OM 6.4 lisenssitiedot ja olet valmis käyttämään OM 6.4:ä (kuva 15). Alla myös internet asetukset, joita voit käyttää. Kuva 20. Käynnistä OM6.4 ja ohjelma kysyy lisenssiavaimen. Kirjoita se omaan ruutunsa ja käytä verkkoyhteyttä. Vanhan version poisto Olet siis ennen tätä vaihetta, parkittanut uudemman 6-sarjan versiosi. Jos sinulla ei ole OM5.x version käynnistysikonia kuvaruudulla, käynnistä 5.x siitä hakemistosta, johon se on asennettuna. Jos siis 5.x on asennettuna OasisMontaj hakemistoon, mene bin alihakemistoon ja käynnistä OM5.x näpäyttämällä oe32.exe ohjelmaa. OM5.x pitäisi nyt avautua kuvaruudulle (jos kyseinen OM5.x lisenssi on koneessa). Jos lisenssi oli koneessa, sinulla pitää olla myös punainen lisenssilevyke tallessa. Laita levyke A-asemaan. Aukaise File valikko ja valitse /Software Manager/Install License/Password ja paina MOVE LICENSE nappia. Vanhemman OM5.x version lisenssi ladataan nyt levykkeelle. Jos OM5.x ei avautunut ruudulle, koneessasi ei ole vanhemman version lisenssiä ja voit jatkaa poistamalla OM5.x:n käyttämällä Add/Remove programs ohjelmaa. Toimi siis seuraavasti.

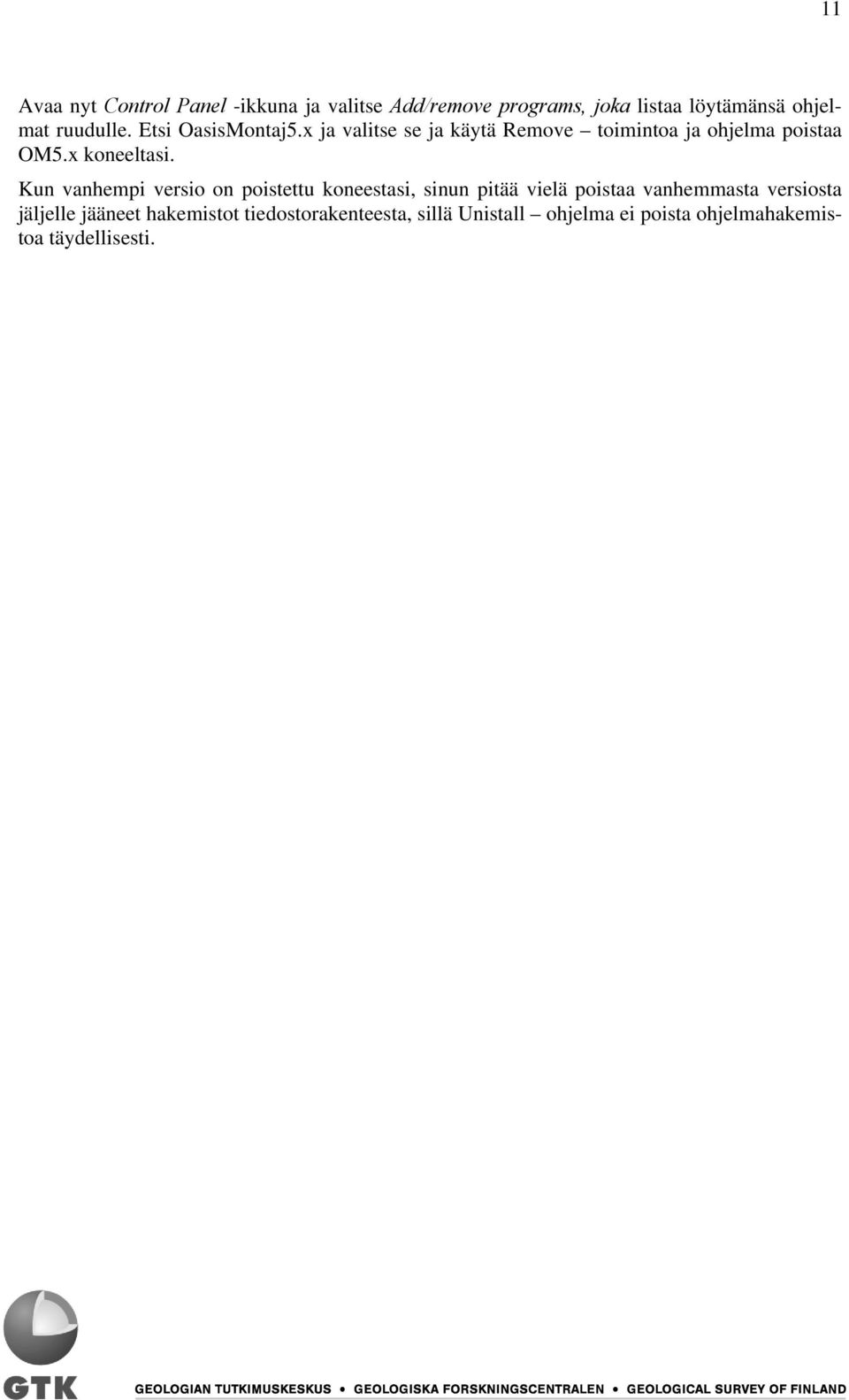

15 11 Avaa nyt Control Panel -ikkuna ja valitse Add/remove programs, joka listaa löytämänsä ohjelmat ruudulle. Etsi OasisMontaj5.x ja valitse se ja käytä Remove toimintoa ja ohjelma poistaa OM5.x koneeltasi. Kun vanhempi versio on poistettu koneestasi, sinun pitää vielä poistaa vanhemmasta versiosta jäljelle jääneet hakemistot tiedostorakenteesta, sillä Unistall ohjelma ei poista ohjelmahakemistoa täydellisesti.

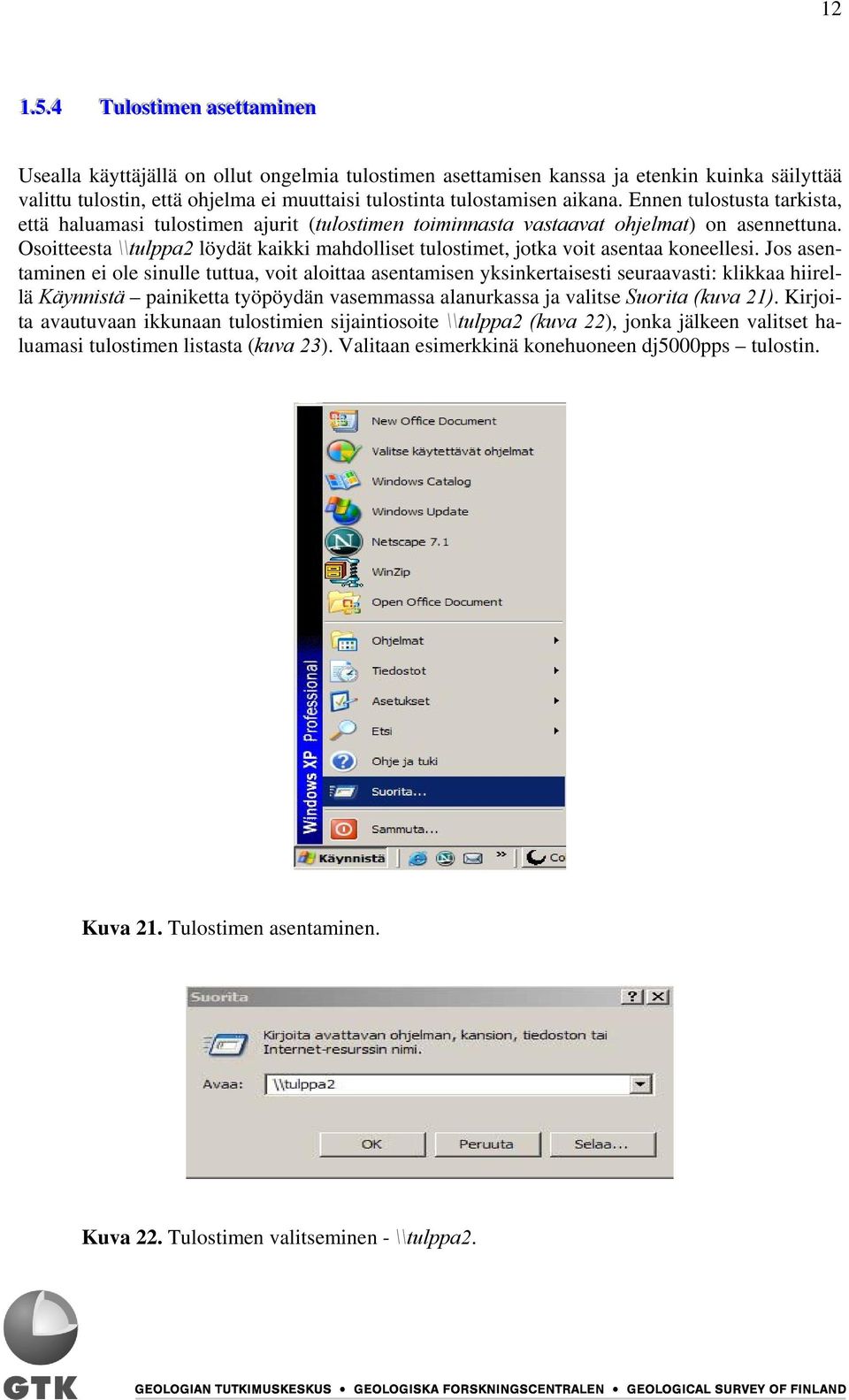

16 Tuul loosst timeenn aasseet ttaami inneenn Usealla käyttäjällä on ollut ongelmia tulostimen asettamisen kanssa ja etenkin kuinka säilyttää valittu tulostin, että ohjelma ei muuttaisi tulostinta tulostamisen aikana. Ennen tulostusta tarkista, että haluamasi tulostimen ajurit (tulostimen toiminnasta vastaavat ohjelmat) on asennettuna. Osoitteesta \\tulppa2 löydät kaikki mahdolliset tulostimet, jotka voit asentaa koneellesi. Jos asentaminen ei ole sinulle tuttua, voit aloittaa asentamisen yksinkertaisesti seuraavasti: klikkaa hiirellä Käynnistä painiketta työpöydän vasemmassa alanurkassa ja valitse Suorita (kuva 21). Kirjoita avautuvaan ikkunaan tulostimien sijaintiosoite \\tulppa2 (kuva 22), jonka jälkeen valitset haluamasi tulostimen listasta (kuva 23). Valitaan esimerkkinä konehuoneen dj5000pps tulostin. Kuva 21. Tulostimen asentaminen. Kuva 22. Tulostimen valitseminen - \\tulppa2.

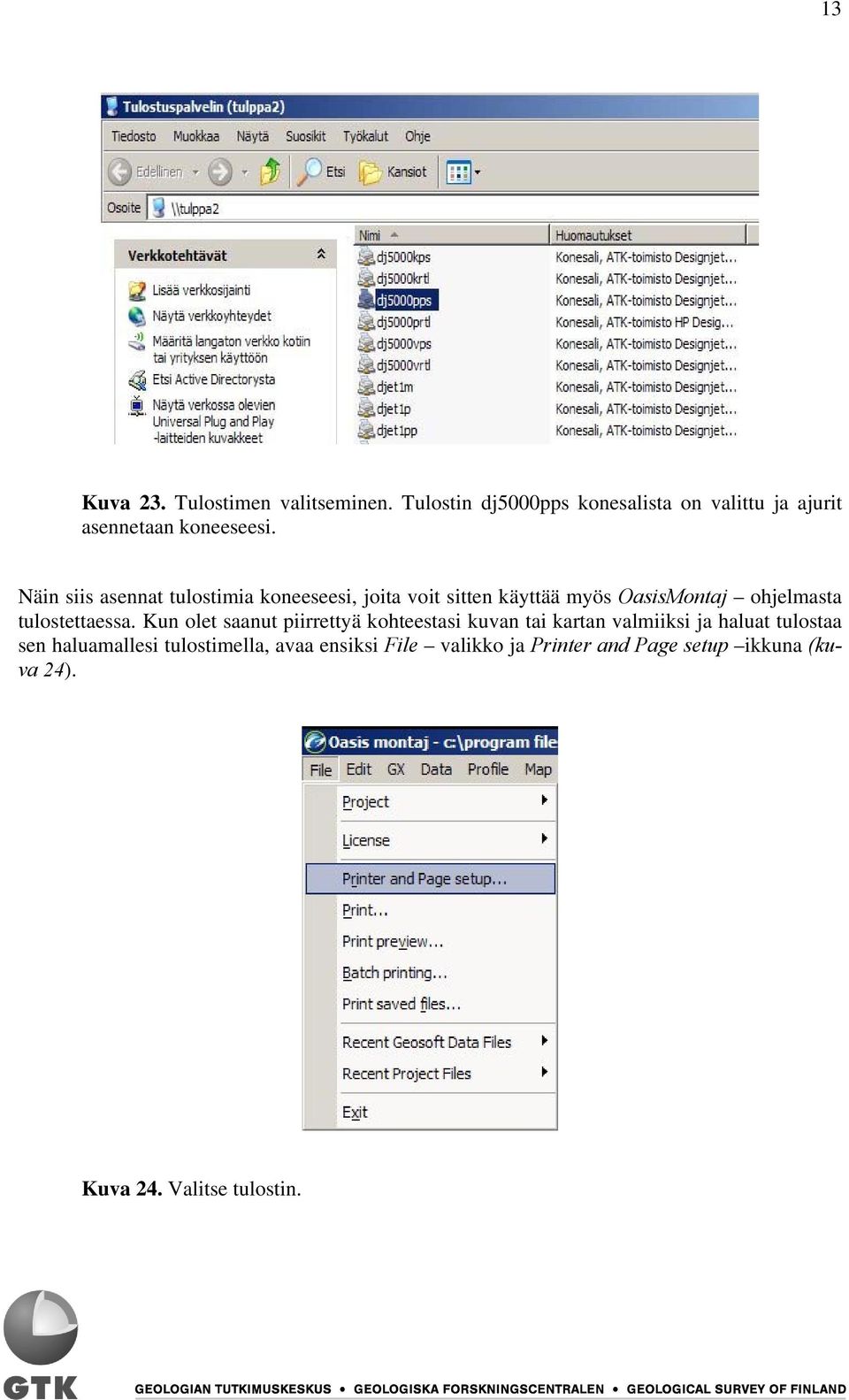

17 13 Kuva 23. Tulostimen valitseminen. Tulostin dj5000pps konesalista on valittu ja ajurit asennetaan koneeseesi. Näin siis asennat tulostimia koneeseesi, joita voit sitten käyttää myös OasisMontaj ohjelmasta tulostettaessa. Kun olet saanut piirrettyä kohteestasi kuvan tai kartan valmiiksi ja haluat tulostaa sen haluamallesi tulostimella, avaa ensiksi File valikko ja Printer and Page setup ikkuna (kuva 24). Kuva 24. Valitse tulostin.

18 14 Kuva 25. Valitaan ensiksi tulostin, joten paina Tulostin painiketta. Kuva 26. Hae tulostin ja paina Ominaisuudet nappia.

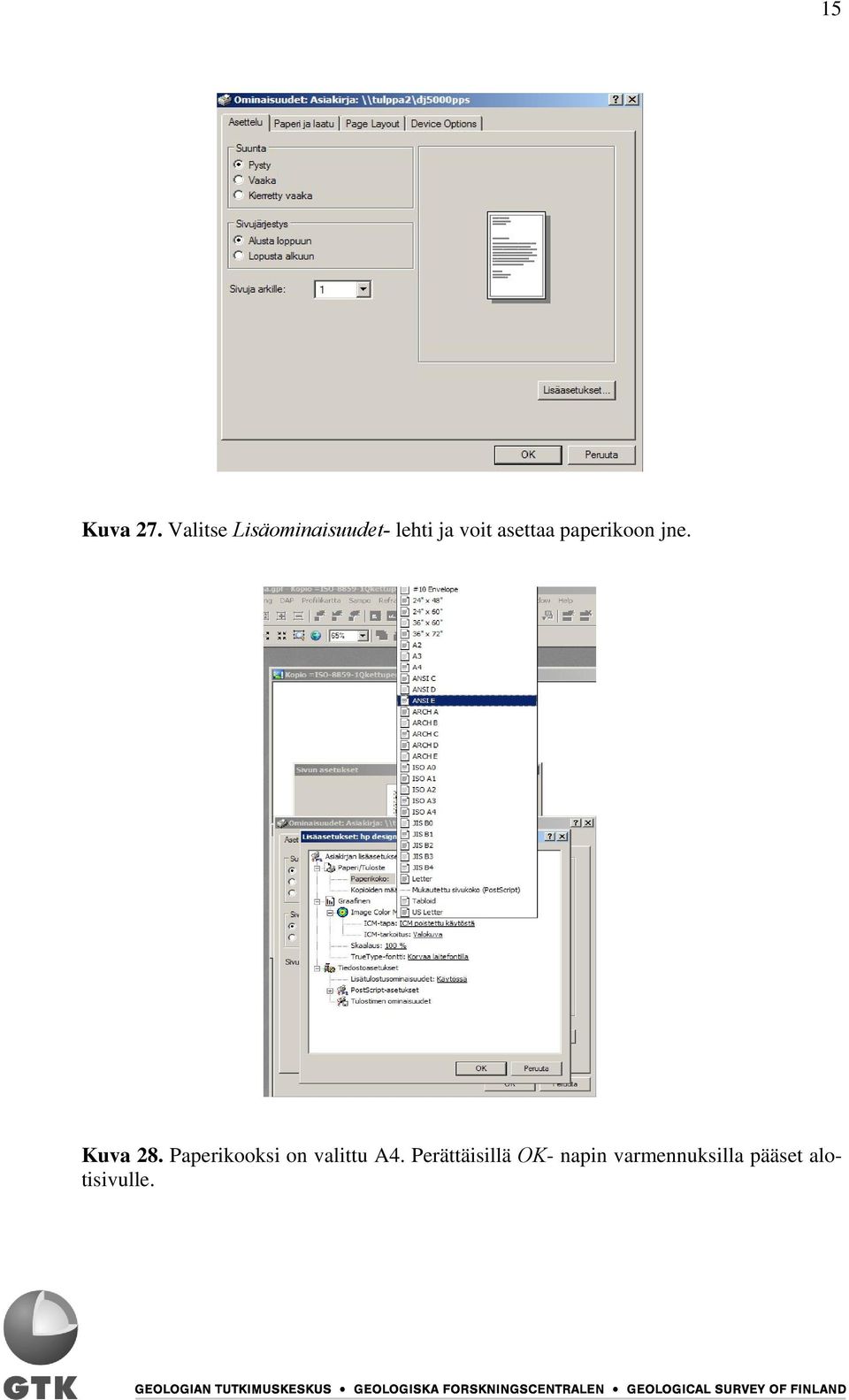

19 15 Kuva 27. Valitse Lisäominaisuudet- lehti ja voit asettaa paperikoon jne. Kuva 28. Paperikooksi on valittu A4. Perättäisillä OK- napin varmennuksilla pääset alotisivulle.

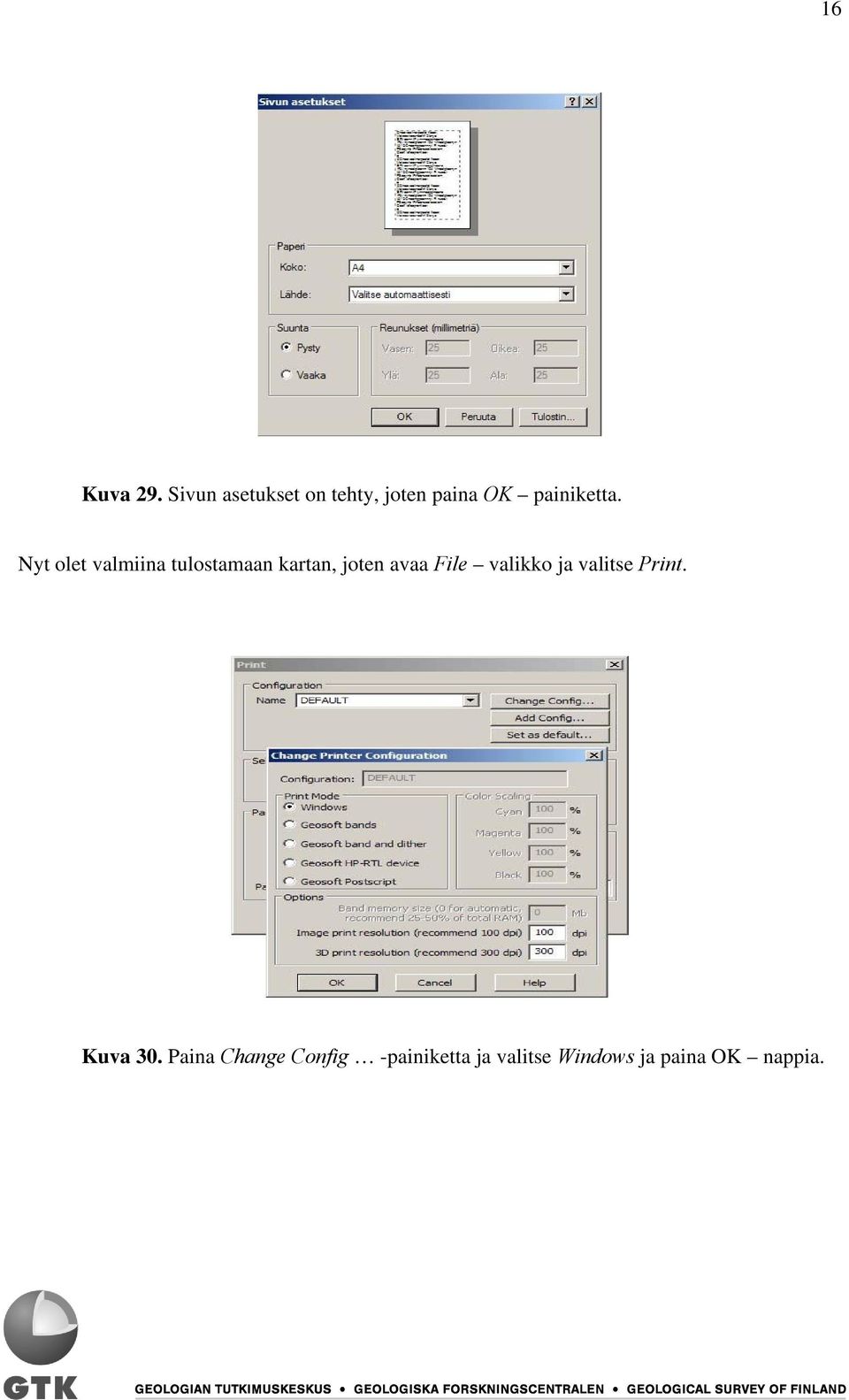

20 16 Kuva 29. Sivun asetukset on tehty, joten paina OK painiketta. Nyt olet valmiina tulostamaan kartan, joten avaa File valikko ja valitse Print. Kuva 30. Paina Change Config -painiketta ja valitse Windows ja paina OK nappia.

21 17 Kuva 31. Aseta Name valinnaksi DEFAULT. Kun olet asettanut DEFAULT asetuksen, niin paina Set as default painiketta.

22 18 2 REFRAKTIO-VALIKON RAKENTAMINEN Kaikki tarvittavat ohjelmat löytyvät verkosta osoitteesta: arkisto on Nassi/geofysiikka/maastogeofysiikka/julkinen/ohjelmat/Refraktio - Oasis (kuva 32). Sinun pitää kopioida hakemistot seuraavasti: 1) Gx ohjelmat kopioit OasisMontaj/Gx hakemistoon. Muista aktivoida ohjelmat, joten avaa gx valikko ja ajaa Refresh menus valinta. Tällöin uudet ohjelmat ovat käytössäsi. Tee Refresh toiminto aina kun lataa päivityksiä valikkoon. 2) Kopioi Refraktio.omn OasisMontaj/omn hakemistoon. Muista Refresh, jos teet päivitystä. 3) Kopioi otsikko.dll OasisMontaj/bin hakemistoon. 4) Refraktiomanuaali REFRAKTIO.pdf sijoitetaan OasisMontaj/user hakemistoon. Kuva 32. Refraktio -valikon latausosoite verkossa.

23 19 3 REFRAKTIO -VALIKON AKTIVOIMINEN Kun kaikki tarpeelliset tiedostot on kopioitu oikeisiin hakemistoihinsa, seuraavana toimenpiteenä on aktivoida ja tehdä Refraktio -menu automaattisesti latautuvaksi aina kun aukaiset OM 6.4. Coremenus.omn on tärkeä tiedosto, jossa kaikki valikkopalkissa olevat menut ladataan automaattisesti. Coremenus.omn on Geosoftin alkuperäinen tiedosto. Olen editoinut kyseisen tiedoston OM 6.4 -pakettiin, mutta päivitysten yhteydessä tämä editoitu tiedosto korvataan uudella, jossa Refarktio menua varmaankaan ole, joten joudut tekemään seuraavan toimenpiteen myös itse myöhemmin. Mene Geosoft/Oasis montaj/omn hakemistoon ja avaa coremenus.omn tekstieditorilla (Notepad) ja etsi seuraava kohta tiedostosta (kuva 33) Kuva 33. Coremenus.omn - tiedosto on avattu. Lisää nyt Other menus -osioon seuraava rivi LOADMENU "Refraktio.omn" (kuva 34). Kuva 34. Profiilikartta menun lisäys. Kun olet lisäännyt LOADMENU "Refraktio.omn" rivin, OasisMontaj lataa myös Refraktio - menun automaattisesti työkalupalkkiin aina kun avaat OM 6.4:n.

24 Gx ohjelmien käyttöönotto Päivitysten yhteydessä sijoita uudet gx -moduulit (kuten muutkin menun gx-tiedostot) gx - hakemistoon kuten edellä on esitetty. Mutta jotta OM 6.4 ymmärtäisi käyttää näitä uusia moduuleita, niin sinun pitää muistaa myös aktivoida ne. Se tehdään työkalupalkin GX- menusta ja valinnalla Refresh menus (kuva 35). Kuva 35. Refraktio moduulien ja muiden osioiden aktivoiminen kopioimisen jälkeen tapahtuu OM 6.4 GX-valikosta. Nyt myös päivityksen yhteydessä kopioidut työkalut toimivat. Mutta muista, että OasisMontaj:n päivityksen yhteydessä Geosoftin oma coremenus.omn päivittyy ja sinun pitää editoida sitä eli lisätä siihen LOADMENU "Refraktio.omn" rivi, että Refraktio menu latautuisi automaattisesti.

25 21 4 UUDEN TYÖN ALOITUS ELI AVAA UUSI PROJEKTI Vanhemmissa versioissa avattiin uusi workspace eli gsw tiedosto. Mutta OM 6.4:ssä käsitellään projekteja eli gpf tiedostoja. Se tapahtuu File valikosta valitsemalla Project/New valinta (kuva 36), jonka jälkeen ohjelmaa kysyy sijoituspaikan, gpf- tiedoston osoitteen (kuva 37). Kuva 36. Uuden projektin avaaminen File valikosta. Jos toisaalta haluat avata jo tehdyn projektin valitse Project/Open vanhan työn avaamiseksi kuvapinnalle. Voit aukaista myös aikaisemmilla versioilla tehtyjä töitä OM 6.4:ssa. Tällöin ohjelma muuttaa vanhan workspace -tiedoston uudeksi projekti tiedostoksi. Kuva 37. Projektin eli gpf tiedoston osoite.

26 22 Anna projektille sopiva nimi ja talleta se Save. Tämän jälkeen OM 6.4:n valikkopalkki rakennetaan lopullisesti ja myös Refraktio menu tulee näkyviin ruudulle. Tarkista seuraavaksi, että sen kokoonpano on kuvan 42 mukainen. Jos valikosta puuttuu rivi, niin vastaavaa gx -moduulia ei ole löytynyt ja sinun pitää kopioida kyseinen moduuli gx- hakemistoon ja muistaa aktivoiminen. Seuraavassa kappaleessa tutustutaan Refraktio valikkoon. Kuva 38. OasisMontaj on avattu mutta projektia ei ole vielä valittu. Kuva 39. Uusi projekti gtk.gpf on avattu. Myös Refraktio valikko on näkyvissä.

27 23 5 REFRAKTIO VALIKKO Uuden projektin avaamisen jälkeen kuvapinnalle pitäisi tulla näkyviin kaikki käytettävissä olevat valikot myös Refraktio -valikko. Jos Refraktio valikko ei esiinny valikkorivissä, niin voit ladata sen erikseen seuraavasti tai editoida coremenus.omn kuten edellä opastettiin. Avaa siis GXvalikko ja valitse Load menu valinta (kuva 40), jolloin OM 6.4 avaa kuvaruudulle omn hakemiston sisällön, josta voit valita Refraktio menun (kuva 42). Kuva 40. Menun lataaminen omn hakemistosta. Kuva 41. Refraktio menu lataaminen.

28 24 Open napin painalluksella myös Refraktio menun pitäisi tulla näkyviin ruudulle (kuva 42). Kuva 42. Refraktiovalikon sisältö.

29 25 6 VALIKON KÄYTTÄMINEN Valikko on rakennettu projektin tehtävien mukaisessa järjestyksessä. Kun tarkistat Refraktio - valikon kokoonpanon ja huomaat, että se ei ole kuvan 42 mukainen, niin silloin puuttuvaa riviä vastaavaa gx- moduulia ei ole löytynyt gx -hakemistosta ja sinun pitää kopioida kyseinen gx - moduuli uudestaan. Sen, mikä gx- ohjelma on kyseessä, saat selville seuraavasti, aukaise Refraktio.omn - tiedosto (kuva 43). Etsi mikä rivi puuttuu valikosta ja hae vastaava gx- moduuli verkosta ja kopioi gx -hakemistoon (muista aktivoiminen). Kuva 43. Refraktio.omn tiedoston rakenne. Uusi database komennolla avataan uusi database (taulukko) projektissa. Avaa database komennolla avaat databasen (taulukon) projektissa. Tallenna database tallennetaan tehty database. Lataa xyz data datan lataaminen databaseen. Lataus on kaksivaiheinen: ensiksi ladataan varsinaiset tulkintatulokset sisältävä xyz tiedosto ja sen jälkeen gps- tiedosto, jota tarvitaan kaapelin paikan määrittämisessä pohjalle. Tarkista otsikkorivit voit tarkistaa otsikkorivit xyz tiedostossa. Sorttaa data sorttaustyökalu. Interpoloi interpoloityökalu.

30 26 Korjaa gdb tehokas työkalu, jolla voit korjata databasen tietoja. Toiminto on monivaiheinen. Asetukset ovat oletusarvoissaan, joita voit tietysti muuttaa tarpeen mukaan. Ensimmäisessä vaiheessa tehdään lajittelu (sorttaus- ascending), joko x- tai y- kanavan suhteen. Käyttäjä arvioi mittauslinjan kulun x,y koordinaatistossa ja valitsee x-kanavan, jos linja on kallistunut x- akseliin päin. Ja vastaavasti y kanava, jos linja on kallistuneena y-akseliin päin. Seuraavassa vaiheessa interpoloidaan veden_syvyys kanavaa. Jos kanavassa on jäljellä nollia, korvaa ne tähdillä (dummy arvoilla) ja suorita interpolointi uudelleen interpoloi valinnalla. Suorita lajittelu vesi_0 kanavan suhteen (sorttaus descending. Tässä kanavassa ei ole puuttuvia arvoja ja se sopii hyvin lajittelu kanavaksi. Kun olet tehnyt toisen lajittelun, ohjelma poistaa taulukosta (database) tarpeettomat rivit, jotka syntyivät gps tiedoston latauksen yhteydessä. Ohjelma pyytää käyttäjältä kuittauksen jokaisella linjalla. Lopuksi ohjelma suorittaa lajittelun sen koordinaattikanavan suhteen, jota käytettiin ensimmäisessä vaiheessa. Tee matka-kanava matkakanavan tekeminen. Kanavaan lasketaan geofonien paikat x,y koordinaateista. Poista rivit poistetaan databasesta turhat rivit. Voit poistaa turhat rivit myös tällä työkalulla linjoista. Etsi/korvaa työkalu, jolla korvaat merkkejä. Voit korvata tällä työkalulla numeroarvoja kanavissa tähdillä (dymmy) ja suorittaa sitten interpoloinnin. Kerrokset teet tällä työkalulla uudet sarakkeet taulukkoon. Tässä vaiheessa käyttäjä on siis korjannut taulukon ja on valmiina kerrosten laskemiseksi. Valitse x-akseli x-akselin valitseminen. Valitaan x-akseliksi Matka- kanava. Piirrä tulostetaan kuva ruudulle. Kun käyttäjä on rakentanut taulukon valmiiksi ja piirtänyt profiilit Profile window ikkunaan, voidaan ikkunan sisältä tulostaa kuvaruudulle tällä käskyllä. Tallenna kartta tallentaa tehdyn kuva. X,Y korjaukset, jos koordinaateissa tarvitsee tehdä korjauksia. Refraktio manuaali, käyttäjä voi avata ja/tai käyttää REFRAKTIO.pdf:ää apuvälineenä.

31 27 7 DATABASE Kun olet rakentanut Refraktio valikon ohjeiden mukaisesti, olet valmis aloittaa työskentelyn. Valikko on rakennettu niin, että käyttäjä etenee ylimmältä riviltä alimmalle tehtävän mukaisessa järjestyksessä. Ensimmäisenä tehtävänä on avata database (taulukko) työtilassa. Voit tehdä täysin tyhjän databasen Uusi database, avata aikaisemmin tekemäsi database Avaa database. Tässä osiossa voit myös tallettaa tekemäsi databasen Talleta database. 7.1 Uusi database Kun haluat tehdä uuden databasen, johon sitten lataat xyx tiedoston sisältämän datan, käytä Uusi database komentoa (kuva 44) Uuussi i ddaat taabbaassee Kuva 44. Uusi database avataan ruudulle. Kuva 45. Nimeä uusi database.

32 28 Kun olet tehnyt nimeämisen, tyhjä taulukko avataan ruudulle, johon seuraavaksi ladataan seisminen xyz tiedosto. Kuva 46. Tyhjä taulukko database on avattu Avvaaaa ddaat taabbaassee Jos haluat avata aikaisemmin tekemäsi databasen, käytä silloin Avaa database komentoa. Nyt taulukko siis sisältää myös xyz- tiedoston (kuva 47). Kuva 47. Avataan database. Kuva 48. xyz data on ladattu taulukkoon.

33 Taal lleennnnaa ddaat taabbaassee Tässä osiossa voit vielä tallentaa tekemäsi databasen ja avata sen uudestaan jos myöhemmissä vaiheissa tapahtuu virheitä, joita et pysty perumaan. On hyvin perusteltua tallentaa databasessa tehdyt muutokset aika ajoin. Kuva 49. Talleta taulukkoon tehdyt muutokset.

34 30 8 XYZ TIEDOSTOJEN LATAAMINEN TAULUKON TÄYTTÄMINEN Taulukkoon siis ladataan tulkintatulokset, jotka ovat xyz tiedostona. Avaa siis Refraktio valikko ja valitse Lataa XYZ data (kuva 50). Kuva 50. Ladataan tulkintadata taulukkoon. Import velho ilmoittaa, että olet täyttämässä taulukkoa, joten paina vain OK nappia ja varsinainen latausikkuna avataan ruudulle (kuva 51). Hae ensimmäinen tulkittu linja, käytä latausalustana (import template) defaul.io alustaa. Lisäksi aseta lataustavaksi Merge append, koska on perusteltua, että lataa kerralla kaikki linjat ja/tai sinun pitää ladata myös muuta tähän linjaan liittyvää tietoa (GPS-tiedosto). Paina seuraavaksi Template nappia. Kuva 51. Latausikkuna on täytetty. Kun olet täyttänyt ikkuna, paina ensiksi Template nappia, sillä sinun pitää tarkistaa sarakkeiden oletusnimet.

35 Vakionimiset kanavat vesi_0, kerros_1, kerros_2 Refraktio valikon toiminta perustuu vakionimisiin sarakkeisiin, jotka ovat vesi_0 ja tulkintamallin mukaiset kerrokset kerros_1 -kanava, kerros_2 kanava jne. Seuraavassa käydään läpi kuinka teet muutokset xyz tiedoston sarakenimiin (kuva 52). Kuva 52. Ikkunassa näet xyz tiedoston sisältämien kanavien (sarakkeiden) nimet. Sinun pitää korjata niitä jos listassa ei ole vesi_0 -ja kerros_1- kanavaa. Listassa on valmiina vesi_0 kanava mutta kerros_1 kanavaa ei ole, joten sinun nimetä se. Valitse hiirellä listasta kerros_1 vastaava kanava, joka on sedim_paks kanava (kuva 53). Kuva 53. Muutetaan sedim_paks kanava kerros_1 kanavaksi.

36 32 Kuva 54. Kirjoita siis Output kanavaksi kerros_1 ja mene listan seuraavalle riville, jotta näet, että ohjelma muuttaa kanavan nimen oikein. Tarkista aina kanavanimet ja muuta ne sovituiksi oletuskanaviksi, koska Refraktio valikon ohjailu perustuu vakionimisiin kanavanimiin. Huomaa myös, että jos tulkinnassa on käytetty useampaa kerrosta, sinun pitää tehdä myös muut vakionimiset kerros kanavat (kerros_2, kerros_3 jne). Yllä olevassa listassa vesi_0 -kanava oli valmiina mutta jos sitä ei olisi löytynyt, sinun olisi pitänyt tehdä myös sitä vastaava muutos. Lataa seuraavaksi muiden linjojen tulkintatulokset. Huomaa, että ohjelma käyttää nyt vakionimisiä sarakenimiä. Kun olet ladannut kaikki linjat databaseen, tarkista, että kaikki tarvittavat linjat löytyvät taulukosta (kuva 55). Paina hiiren oikean puolen nappia, linjan L1:0:n päällä. Kuva 55. Tarkista, että kaikki linjat on ladattu.

37 33 Veden syvyys on mitattu linjoja vastaaviin GPS tiedostoihin, joten seuraavaksi sinun pitää ladata ne taulukkoon. Se tapahtuu, kuten edellä Lataa XYZ data valinnalla (kuva 50). Hae siis ensimmäinen GPS tiedosto (kuva 56). Latausalustana on gps.io, joka yksinkertaistaa GPS tiedoston lataamista. Korjaa ensiksi sarakenimet vakionimisiksi, joten paina Template nappia. Kuva 56. GPS tiedostossa ei ole vakionimistä veden_syvyys kanavaa, joten tehdään se.valitse sitä vastaavaa kanava hiirellä (vettä) ja muuta se veden_syyvys kanavaksi.

38 34 Latausalustana on gps.io (kuva 57), joka yksinkertaistaa GPS tiedoston lataamista. Kuva 57. Ensimmäistä linjaa vastaava GPS tiedostoa ladataan. Latausalustana on gps.io, jolloin vain tarvittavat kolme saraketta ladataan. Teet vastaava alustan itsellesi seuraavasti. Avaa default.io alusta ja editoi se seuraavaan muotoon (kuva 58). Sinun tarvitsee jättää alustaan vain kolme kanavaa, jolloin velho lataa GPS tiedostosta vain kyseiset kolme kanavaa, joita tarvitaan myöhemmin. Tallenna muutos gps.io nimiseksi ja käytä sitä aina kun lataa GPS tiedostoja. Kuva 58. Default.io alusta on korjatta gps.io alustaksi. Huomaa, että gps tiedoston 4. sarake on muutettu vakionimiseksi veden_syvyys kanavaksi. Tarvitset tätä kanavaa myöhemmin, kun lasket kaapelin paikan pohjalla. Import mode on edelleen Merge Append. GPS tiedot siirretään taulukkoon, kun painat OK nappia (kuva 59). Kuva 59. GPS tiedoston tarvittavat tiedot on siirretty taulukkoon. Ne näkyvät taulukon pohjalla. Siirrä myös muiden linjojen vastaavat GPS tiedostot taulukkoon. Muista käyttää gps.io alustaa.

39 Taulukon muokkaus Käynnistät korjauksen Korjaa gdb - valinnalla (kuva 60). Ohjelman pitäisi edetä automaattisesti, jos kanavanimet on valittu oikein ja ne löytyvät taulukosta. Aluksi ohjelma järjestää taulukon x-koordinaatin suhteen kasvavaan suuntaan (kuva 61). GPS tiedoston x,y koordinaatit järjestyvät siten,että tulkintadatan x,z koordinaattien kohdalla ei ole joka paikassa arvoa veden_syvyys kanavassa, joten puuttuvat arvot pitää interpoloida. Kuva 60. Databasen korjauksen aloittaminen JJäärrj jeesst teet täääänn tooi t isseenn kkoooorrddi innaaaat tinn ssuuhht teeeenn Kuva 61. Järjestetään x-koordinaatin suhteen kasvavaan suuntaan. Valinnat ovat oletusarvoissaan, joita ei tarvinne muuttaa.

40 36 Kuva 62. Veden_syvyys kanavaan tulee dummy(*) merkkejä IInnt teerrppool looi iddaaaann vveeddeenn ssyyvvyyyyss -kkaannaavvaaaa - Kuva 63. Veden_syvyys kanava interpoloidaan. Kuva 64. Veden_syvyys kanavan interpolointi on suoritettu. Kanavassa on näkyvissä vielä nollia, jotka sinun pitää myös vaihtaa sopiviksi (muuta dummy arvoiksi ja interpoloi).

41 JJäärrj jeesst teet täääänn vveessi i 00 kkaannaavvaann ssuuhht teeeenn laasskkeevvaasst l tii Kuva 65. Järjestetään vesi_0 kanavan suhteen laskevasti. Turhat rivit taulukon alapäästä poistetaan. Kuva 66. Järjestys on muutettu vesi_0 kanavan suhteen PPooi isst teet taaaann tuurrhhaat t t rri ivvi itt taauul t luukkoosst taa Kuva 67. Taulukosta poistetaan liiat rivit (kuittaus kaikilla linjoilla).

42 38 Kuva 68. Rivit 51 alapuolella ovat turhia JJäärrj jeesst teet täääänn tooi t isseenn kkoooorrddi innaaaat tinn ssuuhht teeeenn Kuva 69. Järjestetään toisen koordinaatin suhteen. Kuva 70. Valmis taulukko. Voit aloittaa kerrosten laskemisen.

43 Kerrosten laskeminen Kun taulukon korjaaminen on tehty, niin seuraavana toimenpiteenä on laskea kerrossyvyydet pinnalta. Se tapahtuu valikon Kerrokset valinnalla (kuva 71). Kuva 71. Kerrossyvyyksien laskeminen. Ohjelma laskee automaattisesti syvyydet. Käyttäjä kertoo, mistä kanavasta syvyys lasketaan. Ohjelma nimeää lasketun kanavan itse: -vesi_0 vesi_n60 (nollakorkeus) -veden_syvyys kaapeli_n60 (kaapeli pohjalla) -kerros_1 kerros_1_n60 (ensimmäisen kerroksen alapinta) -jos useampi kerros, niin edetään kuten ensimmäisen kerroksen vveessi i 00 vveessi i N6600 Kuva 72. Vesi_N60- kanavan laskeminen.

44 40 Kuva 73. Laskemisessa tarvittava referenssitaso annetaan tässä ohjelmalle. Anturin korkeus on aina hiukan pinnan alapuolella, voit antaa sen jo tässä. Kuva 74. Vesi_N60 kanava on laskettu vveeddeenn ssyyvvyyyyss kkaaaappeel li N6600 Kuva 75. Kaapeli_N60 kanavan laskeminen (kaapeli on pohjalla).

45 41 Kuva 76. Laskentavakiot. Kuva 77. Kaapeli_N60 kanava on laskettu kkeerrrrooss 11 kkeerrrrooss 11 N6600 Kuva 78. Kerros_1_N60 kanavan laskeminen.

46 42 Kuva 79. Laskentavakiot. Kuva 80. Kerros_1_N60- kanava on laskettu. Jos mallissa on useampia kerroksia, niin syvyydet lasketaan siten, että kerros_2 kerros_2_n60 jne. Kun olet saanut tehtyä kerrokset valmiiksi, voit siirtyä tulosten piirtämiseen ja tulostamiseen Maat tkkaa- -kkaannaavvaa Taulukosta puuttuu vielä yksi tärkeä sarake ja se on matka-kanava. Tehdään se seuraavaksi. Lisätään taulukkoon y-kanavan jälkeen tyhjä sarake seuraavasti. Klikkaa hiirellä y-kanavan oikealla puolella olevaa kanavanimeä (muuttuu siniseksi). Tällä tavalla saat sijoitettua uuden kanavan mielestäni juuri oikeaan paikkaan, sillä kanava lasketaan x,y koordinaateista (kuva 81). Kuva 81. Matka kanavan avaaminen taulukossa.

47 43 Nimeä se seuraavaksi, klikkaa hiirellä ja paina hiiren oikeanpuoleista nappia sekä valitse New vaihtoehto (kuva 82). Kuva 82. Matka kanavan nimeäminen. Kuva 83. Matka. Tuloksena taulukkoon ilmestyy tyhjä matka kanava (kuva 84). Kuva 84. Tyhjä matka kanava.

48 44 Matka- kanavan sisältö lasketaan x,y koordinaateista, avaa Refraktio valikko ja valitse Tee matka- kanava (kuva 85). Kuva 85. Matka kanavan laskeminen. Kuva 86. Matka kanavan laskeminen ikkuna on esitäytetty ja sinun ei tarvitse tehdä siihen muutoksia. Paina OK nappia ja kanava täytetään taulukossa x,y koordinaateista lasketuilla arvoilla. Kuva 87. Matka kanava on laskettu.

49 45 9 OTSIKKORIVIT Jos haluat tarkistaa xyz tiedoston otsikkorivit, voit lukea ne tällä työkalulla kuvaruudulle (kuva 88). Kuva 88. Otsikkorivit kuvaruudulle. Kuva 89. Hae selaimella oikea xyz tiedosto ja paina OK. Kuva 90. xyz tiedoston otsikkorivit.

50 46 10 PIIRTÄMINEN Kun olet rakentanut taulukon valmiiksi ja se todella sisältää kaikki tarvittavat vakionimiset sarakkeet (kts. edellinen kappale), voit aloittaa tulosten piirtämisen kuvaruudulle. Profiilit piirretään taulukon alapuolelle oleviin Profile windows ikkunoihin. Jos taulukko täyttää koko kuvaruudun, saat ikkunat näkyviin viemällä hiiren ruudukon alaosaan, jolloin hiiren osoitin muuttuu kaksipäiseksi nuoleksi. Paina hiiren vasenta näppäintä ja kuljeta reunaa ylöspäin. Ikkunoita on kaikkiaan viisi mutta piirtämiseen tarvitset vain ylimmän avoimeksi. Levitä siis ylin ikkuna auki, jätä taulukosta muutaman rivi näkyviin (kuva 91-93). Kuva 91. Taulukko sulkee kaikki Profile window ikkunat. Kuva 92. Kaikki viisi Profile window ikkunaa on levitetty auki. Kuva 93. Ylin Profile window ikkuna on jätetty avoimeksi.

51 47 Kun ylin ikkuna on levitetty avoimeksi, voit aloittaa kanavien piirtämisen ikkunaan. Periaatteessa voit piirtää kanavat mielivaltaisessa järjestyksessä. Järjestys vaikuttaa vain pystyakselien paikkoihin, jos piirrät ensin nopeuskanavat niin kallionopeuden pystyakseli sijoitetaan lähimmäksi piirto-aluetta ja korkeuden akseli on silloin kallionopeuden vasemmalla puolella. On kuitenkin suositeltavaa, että aloitat piirtämisen syvyystiedoista, koska niiden pystyskaalat ovat metreissä kuten vaaka-akselin (matka), ohjelman toimivuuden kannalta. Siis piirrä ensin vesi_n60, kaapeli_n60 ja kerros_x_n60 kanavat ja sitten nopeuskanavat. Napsauta vesi_n60 sarakkeen otsaketta, jolloin se muuttuu siniseksi, paina hiiren oikeaa nappia ja valitse valikosta Show profile valinta (kuva 94). Vesi_N60 kanava vakioarvo piirretään ikkunaan (kuva 95). Kuva 94. Vesi_N60 kanava on valittu ja Show profile valinnalla profiili piirretään. Kuva 95. Vesi_N60 kanavan profiili on piirretty.

52 48 Voit valita pystyakselin skaalaksi sopivamman jo tässä yhteydessä tai muuttaa kaikki pystyskaalat kanavittain myöhemminkin. Tehdään se nyt. Klikkaa hiirellä alempaa arvoa ja kirjoita minimiarvo pystyskaalalla, toista sama ylemmän arvon kanssa (kuva 96). Kuva 96. Pystyskaalat muutetaan. Vasen kuva minimiarvo muutetaan. Keskimmäinen kuva minimiarvo muutettu (-100.0) ja maksimiarvoa muutetaan. Myös maksimiarvo on muutettu. Ensimmäinen syvyyskanava on käsitelty, joten siirry seuraavan kanavaan ja toimi kuten edellä. Lopuksi piirretään viimeisen syvyyskanavan profiili ikkunaan ja käsitellään kuten edellä (kuva 97). Voit muuttaa piirto-ominaisuuksia Refraktio/Piirto- ominaisuudet - valinnalla (kuva 98). Kuva 97. Syvyyskanavat on piirretty. Voit muuttaa piirto-ominaisuuksia kun klikkaat haluamasi kanavanimen aktiiviseksi ja valitsemalla Profile/Profiles options.

53 49 Kuva 98. Piirto-ominaisuuksien muuttaminen. Nopeuskanavat piirretään seuraavaksi. Aloitetaan kallionopeus kanavasta. Klikkaa hiirellä sarakkeen otsake siniseksi ja piirrä profiilit kuten edellä (Show profile). Muuta pystyskaala sopivammaksi (kuva ). Kuva 99. Kallionopeuden profiili on piirretty ikkunaan. Pystyskaala on muutettava. Kuva 100. Kallionopeuden pystyskaala on muutettu, viivan paksuutta on kasvatettu ja profiiliin on lisätty symboli.

54 50 Piirretään muut nopeuskanavat, vaihdetaan pystyskaalat ja tarvittaessa korostetaan profiileja kuten edellä (kuva 101). Kuva 101. Kaikki kanavat on piirretty ikkunaan. Ennen tulostamista vaihdetaan vaaka-akseliksi matka kanava, joten valitse Refraktio/Valitse x- akseli (kuva 102). Kuva 102. Muutetaan x-akseli.

55 51 Uudesta ikkunasta valitaan matka- kanava (kuva 103). Kuva 103. Matka kanavan valitseminen vaaka-akseliksi.

56 52 11 TULOSTAMINEN Edellisessä luvussa profiilit piirrettiin Profile windows ikkunaan ja kun olet varma kaikista asetuksista, voit tulostaa ikkunassa olevat profiilit paperipohjalle, jonka voit sitten tulostaa haluamallasi tulostimella paperille. Avaa Refraktio valikko ja valitse Piirrä (kuva 104). Tarkista vielä, että profiilien skaalat ovat pysyneet asetettuina. Kuva 104. Tulostetaan Profile windows ikkunan profiilit kuvaruudulle. Kuva 105. Plot surrounds? Yes vaihtoehto piirtää kuvan ympärille raamit. Käytä. Title ruutuun voit kirjoittaa haluamasi otsikon. Horisontaalinen skaala (jos matka kanavaa käytetään vaaka-akselina niin 200 m vastaa 200 mm paperilla, kun skaala on 1. Jos kasvatat skaalaa kuvan koko pienenee paparille eli jos skaala=2 niin 200 vastaa 100 mm paperilla). Vertical multiplyer kertoo kuinka paljon pystyakselia korostetaan, joten arvo 1 piirtää molemmat akselit samassa mittakaavassa.

57 53 OK napin painalluksella kuva tulostetaan ruudulle.(kuva 106). Kuva 106. Kuva on valmiina tulostettavaksi paperille. Voit vielä tässä vaiheessa tehdä korjauksia kuvaan, jos kaikki ei ole aivan kohdallaan. Tekstejä voit muuttaa seuraavasti: Klikkaa ensin hiirellä avoimeksi View/Group manager, jos se ei jo ole näkyvissä (kuva 107). Kuva 107. Toggle view/group manager nappi on vasen nappi alarivissä.

58 54 Kun olet painanut nappia, ruudun vasempaan laitaa avautuu View/group manager, josta näet kaikki kuvassa olevat objektit. Klikkaa hiirellä Surround kohdetta (kuva 108). Kuva 108. Surround kohde on valittu. Kun olet klikannut Surround kohdetta hiirellä, vahvistuvat kuvassa raamit ja voit muuttaa eri kohteiden ominaisuuksia hiirellä klikkaamalla. Linjan koordinaattien tekstit eivät näytä olevan aivan kohdallaan, joten klikataan hiirellä pienempää koordinaattia ja kuljetaan se vetämällä haluttuun paikkaan (kuva 109). Klikkaa kohdetta vielä hiirellä uudestaan, jolloin ruudulle avautuu ikkuna (kuva 110), jossa voit muuttaa myös fontin ominaisuuksia. ja/tai lisätä tekstiä. Kuva 109. Muutetaan koordinaatti - tekstiblokin paikkaa.

59 55 Kuva 110. Kirjasimien ominaisuuksia. Kuva 111. Tulkintakuva on valmis tulostettavaksi. Kun ruudulla oleva kuva on valmis tulostettavaksi (kts. kappale 1.5.4), avaa File valikko ja käytä Print komentoja (kuva 112). Kuva 112. Print valinnat File -valikossa.
