2-OSAINEN KOMPOSTORI (voidaan toteuttaa myös 1-osaisena)

Koko: px
Aloita esitys sivulta:

Download "2-OSAINEN KOMPOSTORI (voidaan toteuttaa myös 1-osaisena)"

Transkriptio

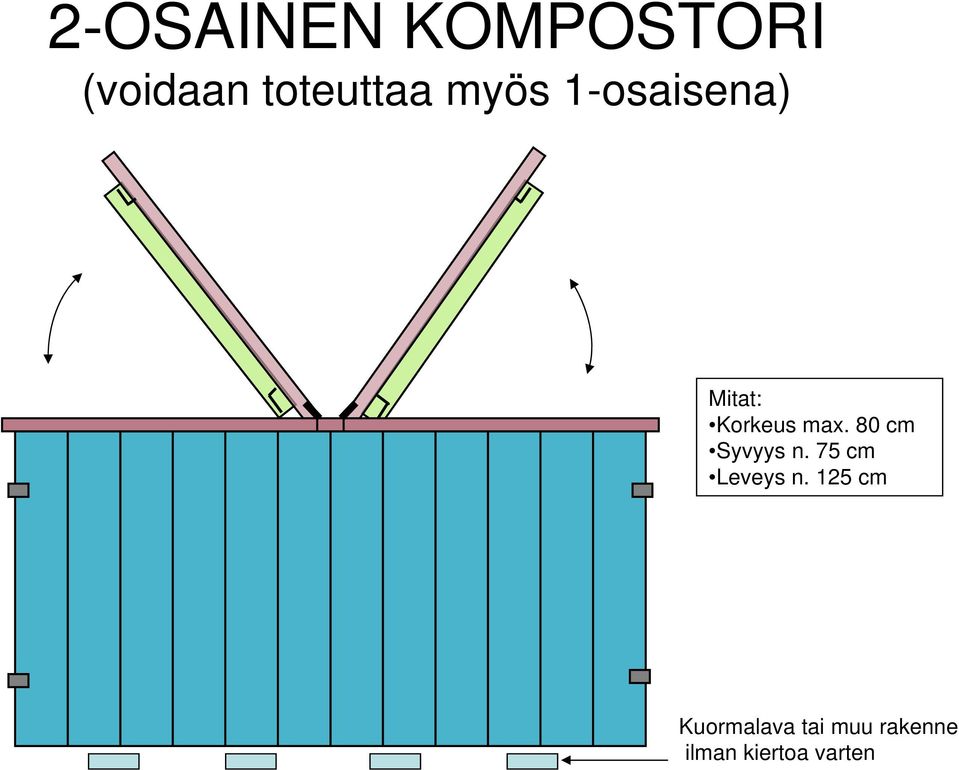

1 2-OSAINEN KOMPOSTORI (voidaan toteuttaa myös 1-osaisena) Mitat: Korkeus max. 80 cm Syvyys n. 75 cm Leveys n. 125 cm Kuormalava tai muu rakenne ilman kiertoa varten

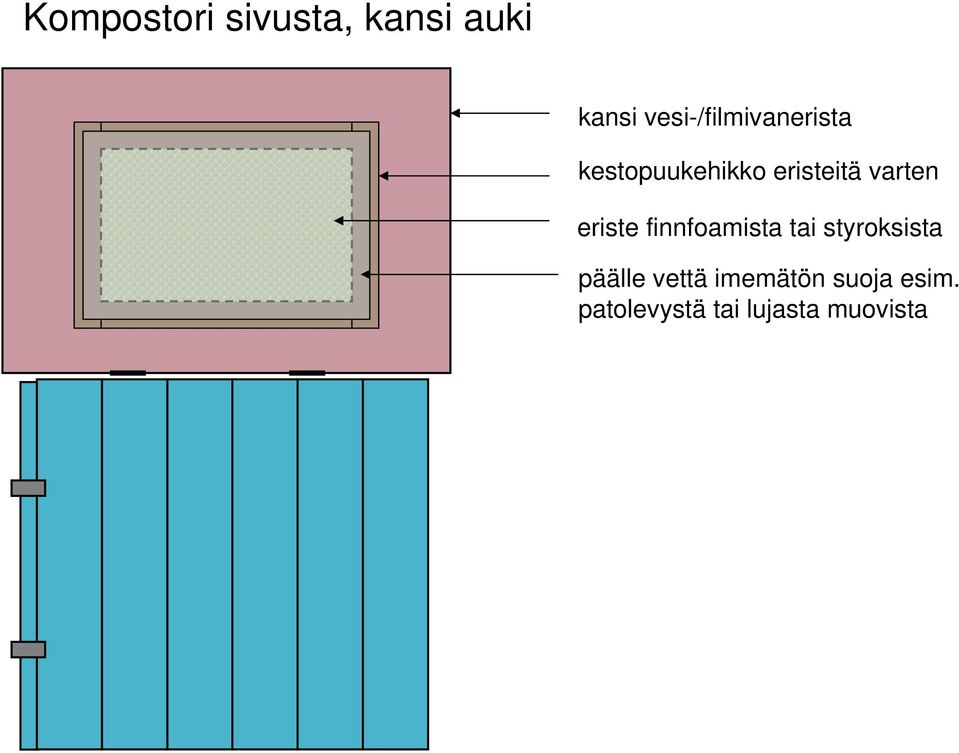

2 Kompostori sivusta, kansi auki kansi vesi-/filmivanerista kestopuukehikko eristeitä varten eriste finnfoamista tai styroksista päälle vettä imemätön suoja esim. patolevystä tai lujasta muovista

3 Kompostori sivusta Kompostorin kestopuinen runko ja jyrsijäverkot Nurkkasalvoilla tms. irrotettava etuseinä

4 Kompostorin rakenne päältä katsottuna ulkoverhoilu jyrsijäverkko seinässä kestopuurunko kestopuukehikon sisälle laitettu eriste sisäverhoilu iskunkestävästä, vettä imemättömästä materiaalista jyrsijäverkko pohjassa Irrotettava etuseinä Nurkkasalvat etuseinän kiinnitykseen

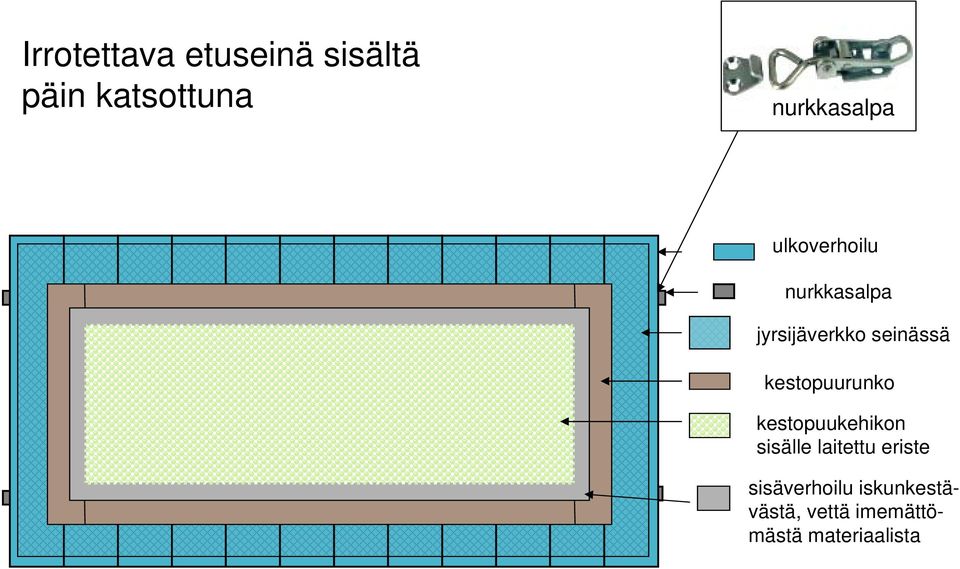

5 Irrotettava etuseinä sisältä päin katsottuna nurkkasalpa ulkoverhoilu nurkkasalpa jyrsijäverkko seinässä kestopuurunko kestopuukehikon sisälle laitettu eriste sisäverhoilu iskunkestävästä, vettä imemättömästä materiaalista

6 Kompostorin rakenne väliseinän kohdalta (ts. keskeltä halkaistuna) kansi irrotettavan etuseinän ulkoverhoilu etuseinän eriste väliseinän eriste ja sen suojaksi tuleva sisäverhous runko ulkoverhoilu jyrsijäverkko kestopuisen väliseinän linja hieman sisempänä muuta runkoa, jotta etuseinä mahtuu eristeineen tiiviisti kiinni kestopuisen kompostorin rungon sivutolppien ja etuseinän linja

7 Kompostorin kannen rakenne ja välirima kansien väliin kansi vesi-/filmivanerista kestopuinen kehikko eristeitä varten eriste finnfoamista tai styroksista eristeen päälle vettä imemätön suoja esim. patolevystä, lujasta muovista tai kumista 4 x Kompostorin kansi alta saranat Kompostorin kansi sivusta Välirima päältä päin katsottuna

8 Materiaalit PAINEKYLLÄSTETTYÄ KESTOPUUSOIROA (5 cm x 5 cm) ERISTETTÄ ( ESIM. FINNFOAM, STYROX TAI MUU VETTÄ IMEMÄTÖN ERISTE) 60 cm (LEVEYS) X 5 cm (PAKSUUS) RUOSTUMATTOMIA RUUVEJA (eri pituisia) SEULAVERKKOA, REIKÄLEVYÄ, HETEKAN VERKKOA TMS. JYRSIJÄSUOJAKSI (Huom! SILMÄKOKO SAA OLLA MAX 7 MM) FILMI-/VESIVANERIA KANSIA VARTEN ULKOVUORAUSLAUTAA (ESIM. 19 MM x 125 MM) TAI VESIVANERIA 4 KPL SARANOITA KANSILEVYILLE SOKKELILEVYÄ, PAKSUA MUOVIA/KUMIA TAI KATTOHUOPAA TMS. KESTÄVÄÄ MATERIAALIA SISÄVERHOILUUN JA ERISTEIDEN SUOJAAMISEEN LAPION ISKUILTA 4 KPL NIVELSALPOJA TAI TYÖNTÖSALPOJA IRROTETTAVN ETUSEINÄN KIINNITTÄMISEEN KAKSI OTINTA ETUSEINÄN LIIKUTTAMISTA HELPOTTAMAAN TRUKKILAVA TAI MUU VASTAAVA RAKENNE, MINKÄ PÄÄLLE KONMPOSTORI SIJOITETAAN (TAVOITTEENA, ETTÄ KOMPOSTORI ON IRTI MAASTA, RIITTÄVÄ ILMAN KIERTO)

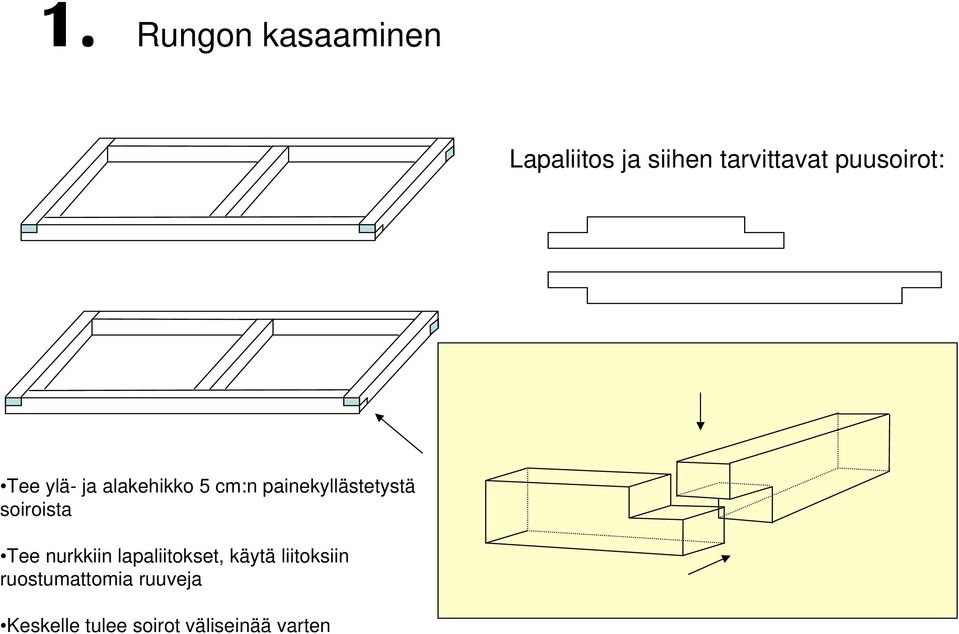

9 1. Rungon kasaaminen Lapaliitos ja siihen tarvittavat puusoirot: Tee ylä- ja alakehikko 5 cm:n painekyllästetystä soiroista Tee nurkkiin lapaliitokset, käytä liitoksiin ruostumattomia ruuveja Keskelle tulee soirot väliseinää varten

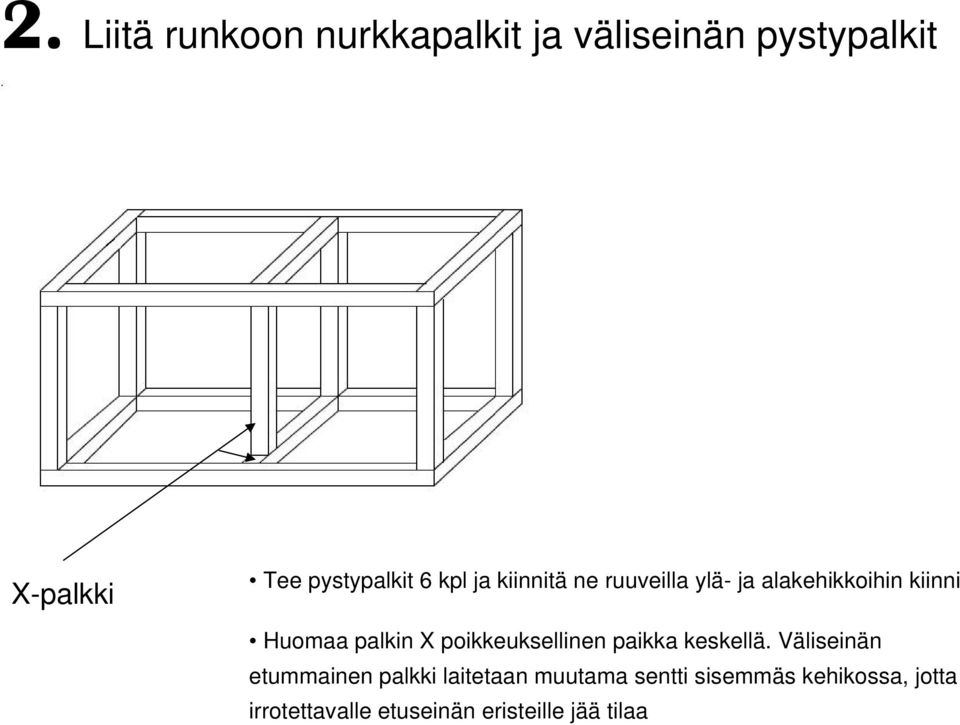

10 2. Liitä runkoon nurkkapalkit ja väliseinän pystypalkit X-palkki Tee pystypalkit 6 kpl ja kiinnitä ne ruuveilla ylä- ja alakehikkoihin kiinni Huomaa palkin X poikkeuksellinen paikka keskellä. Väliseinän etummainen palkki laitetaan muutama sentti sisemmäs kehikossa, jotta irrotettavalle etuseinän eristeille jää tilaa

11 3. Leikkaa styroksista tai finnfoamista eristeet ulkoseiniin ja väliseinään mittaa ja leikkaa sisäverhoilun materiaali sekä ruuvaa se suojaamaan eristeitä lapion iskuilta ja kosteudelta (kumia tai lujaa muovia, kattohuopaa, patolevyä tms.)

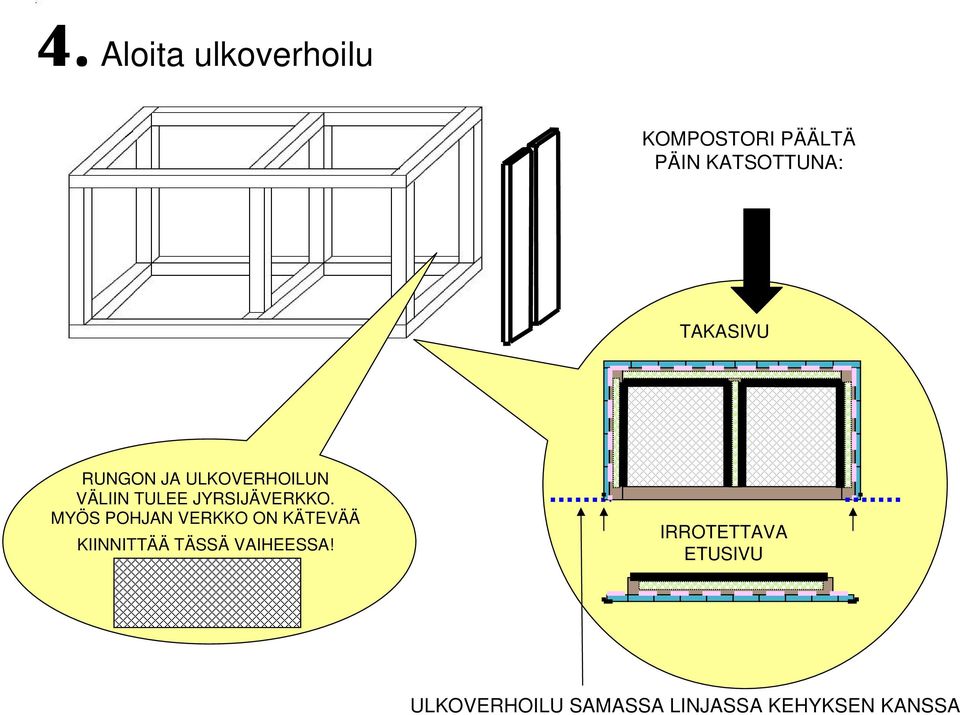

12 4. Aloita ulkoverhoilu KOMPOSTORI PÄÄLTÄ PÄIN KATSOTTUNA: TAKASIVU RUNGON JA ULKOVERHOILUN VÄLIIN TULEE JYRSIJÄVERKKO. MYÖS POHJAN VERKKO ON KÄTEVÄÄ KIINNITTÄÄ TÄSSÄ VAIHEESSA! IRROTETTAVA ETUSIVU ULKOVERHOILU SAMASSA LINJASSA KEHYKSEN KANSSA

13 5. Tee etuseinä valmista kompostorin runkoon sopiva etuseinä ulkovuorausmateriaalista liitä siihen jyrsijäverkko tee etuseinän sisäpuolelle painekyllästetyistä soiroista kehikko eristeelle (lapaliitoksilla) kiinnitä eristeen iskunkestävä ja vettä imemätön suoja varmista että ovi mahtuu hyvin kiinni sovita nurkkasalvat tai laatikonsalvat (4 kpl) etuseinän ulkopuolelle ulkoverhoilu nurkkasalpa jyrsijäverkko seinässä kestopuurunko kestopuukehikon sisälle laitettu eriste sisäverhoilu iskunkestävästä, vettä imemättömästä materiaalista Vinkki: Etuseinän ulkopuolelle kannattaa laittaa rivat, niin seinän nostaminen paikoilleen on helppoa!

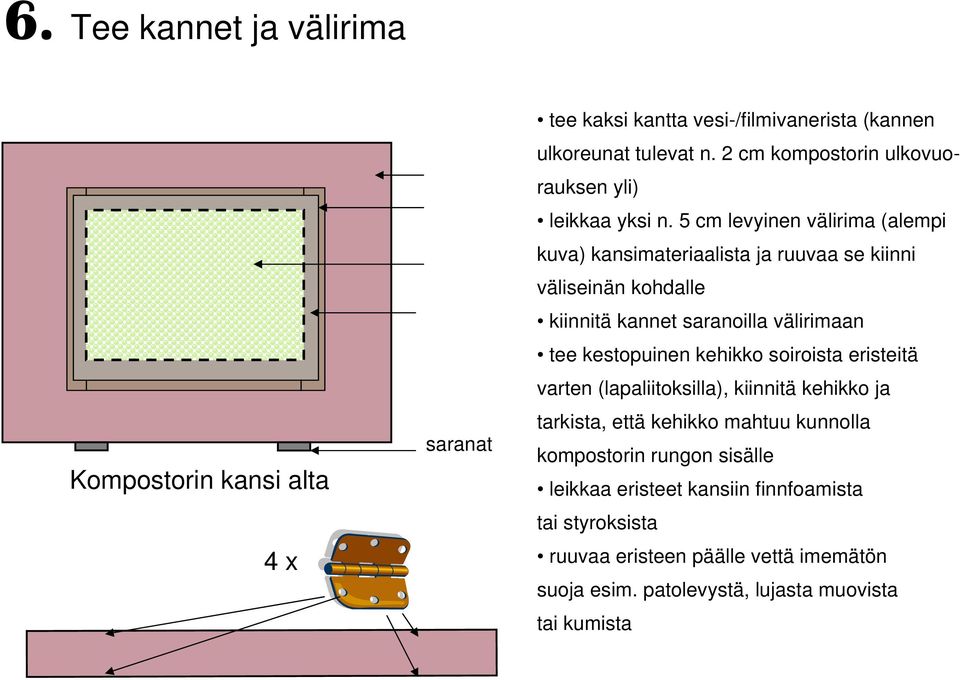

14 6. Tee kannet ja välirima Kompostorin kansi alta 4 x saranat tee kaksi kantta vesi-/filmivanerista (kannen ulkoreunat tulevat n. 2 cm kompostorin ulkovuorauksen yli) leikkaa yksi n. 5 cm levyinen välirima (alempi kuva) kansimateriaalista ja ruuvaa se kiinni väliseinän kohdalle kiinnitä kannet saranoilla välirimaan tee kestopuinen kehikko soiroista eristeitä varten (lapaliitoksilla), kiinnitä kehikko ja tarkista, että kehikko mahtuu kunnolla kompostorin rungon sisälle leikkaa eristeet kansiin finnfoamista tai styroksista ruuvaa eristeen päälle vettä imemätön suoja esim. patolevystä, lujasta muovista tai kumista

15 7. Maalaa kompostorisi hyvällä ja hengittävällä ulkomaalilla ja sijoita se sopivaan paikkaan kuormalavan tai muun vastaavan rakenteen päälle Ja sitten vaan kompostoimaan!
