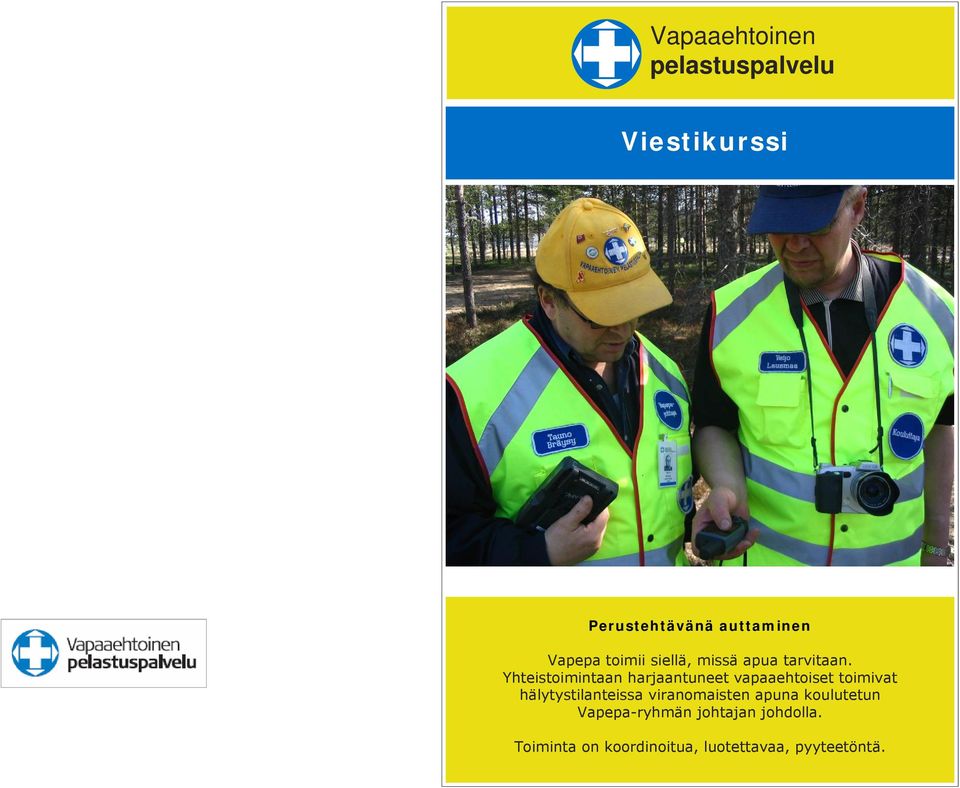

1 Vapaaehtoinen pelastuspalvelu Viestikurssi Perustehtävänä auttaminen Vapepa toimii siellä, missä apua tarvitaan. Yhteistoimintaan harjaantuneet vapaaehtoiset toimivat hälytystilanteissa viranomaisten apuna koulutetun Vapepa-ryhmän johtajan johdolla. Toiminta on koordinoitua, luotettavaa, pyyteetöntä.

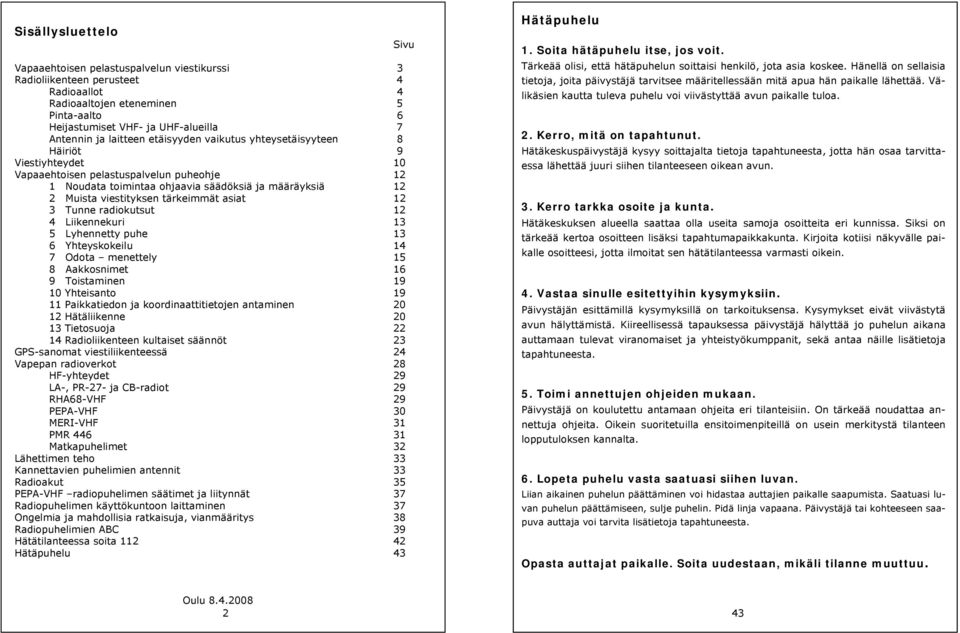

2 Sisällysluettelo Vapaaehtoisen pelastuspalvelun viestikurssi 3 Radioliikenteen perusteet 4 Radioaallot 4 Radioaaltojen eteneminen 5 Pinta-aalto 6 Heijastumiset VHF- ja UHF-alueilla 7 Antennin ja laitteen etäisyyden vaikutus yhteysetäisyyteen 8 Häiriöt 9 Viestiyhteydet 10 Vapaaehtoisen pelastuspalvelun puheohje 12 1 Noudata toimintaa ohjaavia säädöksiä ja määräyksiä 12 2 Muista viestityksen tärkeimmät asiat 12 3 Tunne radiokutsut 12 4 Liikennekuri 13 5 Lyhennetty puhe 13 6 Yhteyskokeilu 14 7 Odota menettely 15 8 Aakkosnimet 16 9 Toistaminen Yhteisanto Paikkatiedon ja koordinaattitietojen antaminen Hätäliikenne Tietosuoja Radioliikenteen kultaiset säännöt 23 GPS-sanomat viestiliikenteessä 24 Vapepan radioverkot 28 HF-yhteydet 29 LA-, PR-27- ja CB-radiot 29 RHA68-VHF 29 PEPA-VHF 30 MERI-VHF 31 PMR Matkapuhelimet 32 Lähettimen teho 33 Kannettavien puhelimien antennit 33 Radioakut 35 PEPA-VHF radiopuhelimen säätimet ja liitynnät 37 Radiopuhelimen käyttökuntoon laittaminen 37 Ongelmia ja mahdollisia ratkaisuja, vianmääritys 38 Radiopuhelimien ABC 39 Hätätilanteessa soita Hätäpuhelu 43 Sivu Hätäpuhelu 1. Soita hätäpuhelu itse, jos voit. Tärkeää olisi, että hätäpuhelun soittaisi henkilö, jota asia koskee. Hänellä on sellaisia tietoja, joita päivystäjä tarvitsee määritellessään mitä apua hän paikalle lähettää. Välikäsien kautta tuleva puhelu voi viivästyttää avun paikalle tuloa. 2. Kerro, mitä on tapahtunut. Hätäkeskuspäivystäjä kysyy soittajalta tietoja tapahtuneesta, jotta hän osaa tarvittaessa lähettää juuri siihen tilanteeseen oikean avun. 3. Kerro tarkka osoite ja kunta. Hätäkeskuksen alueella saattaa olla useita samoja osoitteita eri kunnissa. Siksi on tärkeää kertoa osoitteen lisäksi tapahtumapaikkakunta. Kirjoita kotiisi näkyvälle paikalle osoitteesi, jotta ilmoitat sen hätätilanteessa varmasti oikein. 4. Vastaa sinulle esitettyihin kysymyksiin. Päivystäjän esittämillä kysymyksillä on tarkoituksensa. Kysymykset eivät viivästytä avun hälyttämistä. Kiireellisessä tapauksessa päivystäjä hälyttää jo puhelun aikana auttamaan tulevat viranomaiset ja yhteistyökumppanit, sekä antaa näille lisätietoja tapahtuneesta. 5. Toimi annettujen ohjeiden mukaan. Päivystäjä on koulutettu antamaan ohjeita eri tilanteisiin. On tärkeää noudattaa annettuja ohjeita. Oikein suoritetuilla ensitoimenpiteillä on usein merkitystä tilanteen lopputuloksen kannalta. 6. Lopeta puhelu vasta saatuasi siihen luvan. Liian aikainen puhelun päättäminen voi hidastaa auttajien paikalle saapumista. Saatuasi luvan puhelun päättämiseen, sulje puhelin. Pidä linja vapaana. Päivystäjä tai kohteeseen saapuva auttaja voi tarvita lisätietoja tapahtuneesta. Opasta auttajat paikalle. Soita uudestaan, mikäli tilanne muuttuu. Oulu

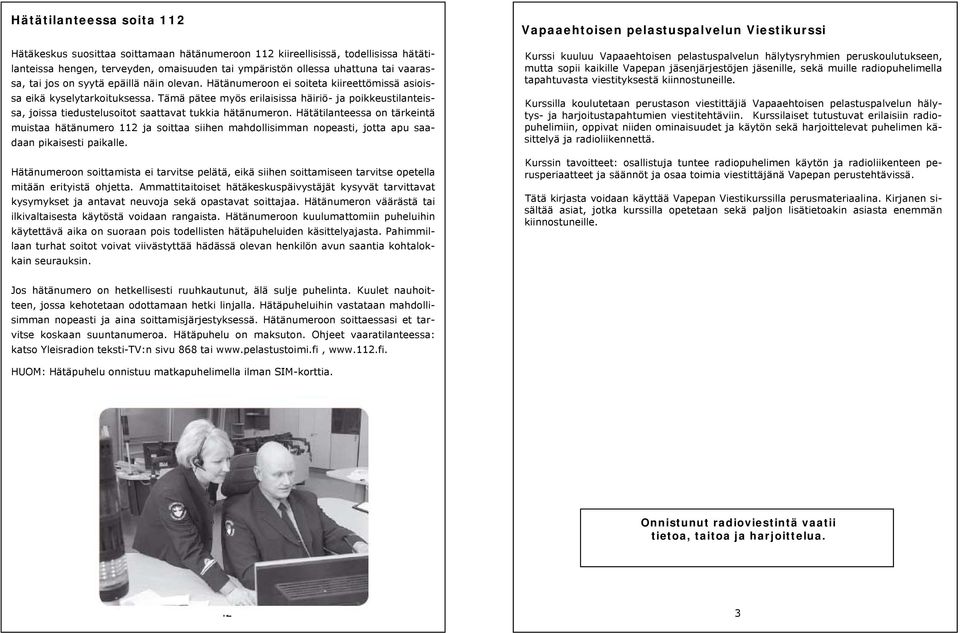

3 Hätätilanteessa soita 112 Hätäkeskus suosittaa soittamaan hätänumeroon 112 kiireellisissä, todellisissa hätätilanteissa hengen, terveyden, omaisuuden tai ympäristön ollessa uhattuna tai vaarassa, tai jos on syytä epäillä näin olevan. Hätänumeroon ei soiteta kiireettömissä asioissa eikä kyselytarkoituksessa. Tämä pätee myös erilaisissa häiriö- ja poikkeustilanteissa, joissa tiedustelusoitot saattavat tukkia hätänumeron. Hätätilanteessa on tärkeintä muistaa hätänumero 112 ja soittaa siihen mahdollisimman nopeasti, jotta apu saadaan pikaisesti paikalle. Hätänumeroon soittamista ei tarvitse pelätä, eikä siihen soittamiseen tarvitse opetella mitään erityistä ohjetta. Ammattitaitoiset hätäkeskuspäivystäjät kysyvät tarvittavat kysymykset ja antavat neuvoja sekä opastavat soittajaa. Hätänumeron väärästä tai ilkivaltaisesta käytöstä voidaan rangaista. Hätänumeroon kuulumattomiin puheluihin käytettävä aika on suoraan pois todellisten hätäpuheluiden käsittelyajasta. Pahimmillaan turhat soitot voivat viivästyttää hädässä olevan henkilön avun saantia kohtalokkain seurauksin. Vapaaehtoisen pelastuspalvelun Viestikurssi Kurssi kuuluu Vapaaehtoisen pelastuspalvelun hälytysryhmien peruskoulutukseen, mutta sopii kaikille Vapepan jäsenjärjestöjen jäsenille, sekä muille radiopuhelimella tapahtuvasta viestityksestä kiinnostuneille. Kurssilla koulutetaan perustason viestittäjiä Vapaaehtoisen pelastuspalvelun hälytys- ja harjoitustapahtumien viestitehtäviin. Kurssilaiset tutustuvat erilaisiin radiopuhelimiin, oppivat niiden ominaisuudet ja käytön sekä harjoittelevat puhelimen käsittelyä ja radioliikennettä. Kurssin tavoitteet: osallistuja tuntee radiopuhelimen käytön ja radioliikenteen perusperiaatteet ja säännöt ja osaa toimia viestittäjänä Vapepan perustehtävissä. Tätä kirjasta voidaan käyttää Vapepan Viestikurssilla perusmateriaalina. Kirjanen sisältää asiat, jotka kurssilla opetetaan sekä paljon lisätietoakin asiasta enemmän kiinnostuneille. Jos hätänumero on hetkellisesti ruuhkautunut, älä sulje puhelinta. Kuulet nauhoitteen, jossa kehotetaan odottamaan hetki linjalla. Hätäpuheluihin vastataan mahdollisimman nopeasti ja aina soittamisjärjestyksessä. Hätänumeroon soittaessasi et tarvitse koskaan suuntanumeroa. Hätäpuhelu on maksuton. Ohjeet vaaratilanteessa: katso Yleisradion teksti-tv:n sivu 868 tai HUOM: Hätäpuhelu onnistuu matkapuhelimella ilman SIM-korttia. Onnistunut radioviestintä vaatii tietoa, taitoa ja harjoittelua. 42 3

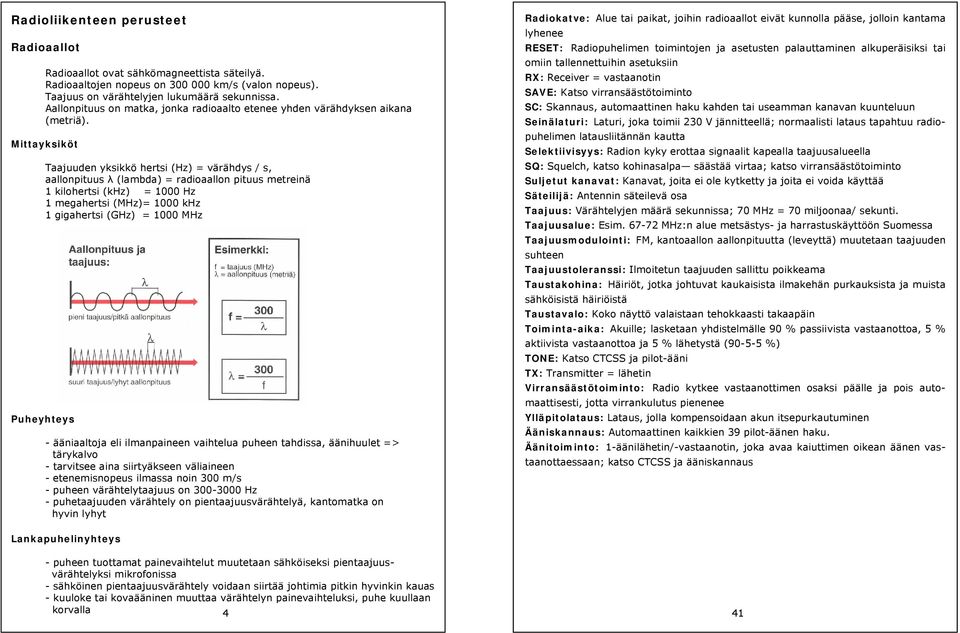

4 Radioliikenteen perusteet Radioaallot Radioaallot ovat sähkömagneettista säteilyä. Radioaaltojen nopeus on km/s (valon nopeus). Taajuus on värähtelyjen lukumäärä sekunnissa. Aallonpituus on matka, jonka radioaalto etenee yhden värähdyksen aikana (metriä). Mittayksiköt Taajuuden yksikkö hertsi (Hz) = värähdys / s, aallonpituus λ (lambda) = radioaallon pituus metreinä 1 kilohertsi (khz) = 1000 Hz 1 megahertsi (MHz)= 1000 khz 1 gigahertsi (GHz) = 1000 MHz Puheyhteys - ääniaaltoja eli ilmanpaineen vaihtelua puheen tahdissa, äänihuulet => tärykalvo - tarvitsee aina siirtyäkseen väliaineen - etenemisnopeus ilmassa noin 300 m/s - puheen värähtelytaajuus on Hz - puhetaajuuden värähtely on pientaajuusvärähtelyä, kantomatka on hyvin lyhyt Radiokatve: Alue tai paikat, joihin radioaallot eivät kunnolla pääse, jolloin kantama lyhenee RESET: Radiopuhelimen toimintojen ja asetusten palauttaminen alkuperäisiksi tai omiin tallennettuihin asetuksiin RX: Receiver = vastaanotin SAVE: Katso virransäästötoiminto SC: Skannaus, automaattinen haku kahden tai useamman kanavan kuunteluun Seinälaturi: Laturi, joka toimii 230 V jännitteellä; normaalisti lataus tapahtuu radiopuhelimen latausliitännän kautta Selektiivisyys: Radion kyky erottaa signaalit kapealla taajuusalueella SQ: Squelch, katso kohinasalpa säästää virtaa; katso virransäästötoiminto Suljetut kanavat: Kanavat, joita ei ole kytketty ja joita ei voida käyttää Säteilijä: Antennin säteilevä osa Taajuus: Värähtelyjen määrä sekunnissa; 70 MHz = 70 miljoonaa/ sekunti. Taajuusalue: Esim MHz:n alue metsästys- ja harrastuskäyttöön Suomessa Taajuusmodulointi: FM, kantoaallon aallonpituutta (leveyttä) muutetaan taajuuden suhteen Taajuustoleranssi: Ilmoitetun taajuuden sallittu poikkeama Taustakohina: Häiriöt, jotka johtuvat kaukaisista ilmakehän purkauksista ja muista sähköisistä häiriöistä Taustavalo: Koko näyttö valaistaan tehokkaasti takaapäin Toiminta-aika: Akuille; lasketaan yhdistelmälle 90 % passiivista vastaanottoa, 5 % aktiivista vastaanottoa ja 5 % lähetystä ( %) TONE: Katso CTCSS ja pilot-ääni TX: Transmitter = lähetin Virransäästötoiminto: Radio kytkee vastaanottimen osaksi päälle ja pois automaattisesti, jotta virrankulutus pienenee Ylläpitolataus: Lataus, jolla kompensoidaan akun itsepurkautuminen Ääniskannaus: Automaattinen kaikkien 39 pilot-äänen haku. Äänitoiminto: 1-äänilähetin/-vastaanotin, joka avaa kaiuttimen oikean äänen vastaanottaessaan; katso CTCSS ja ääniskannaus Lankapuhelinyhteys - puheen tuottamat painevaihtelut muutetaan sähköiseksi pientaajuusvärähtelyksi mikrofonissa - sähköinen pientaajuusvärähtely voidaan siirtää johtimia pitkin hyvinkin kauas - kuuloke tai kovaääninen muuttaa värähtelyn painevaihteluksi, puhe kuullaan korvalla 4 41

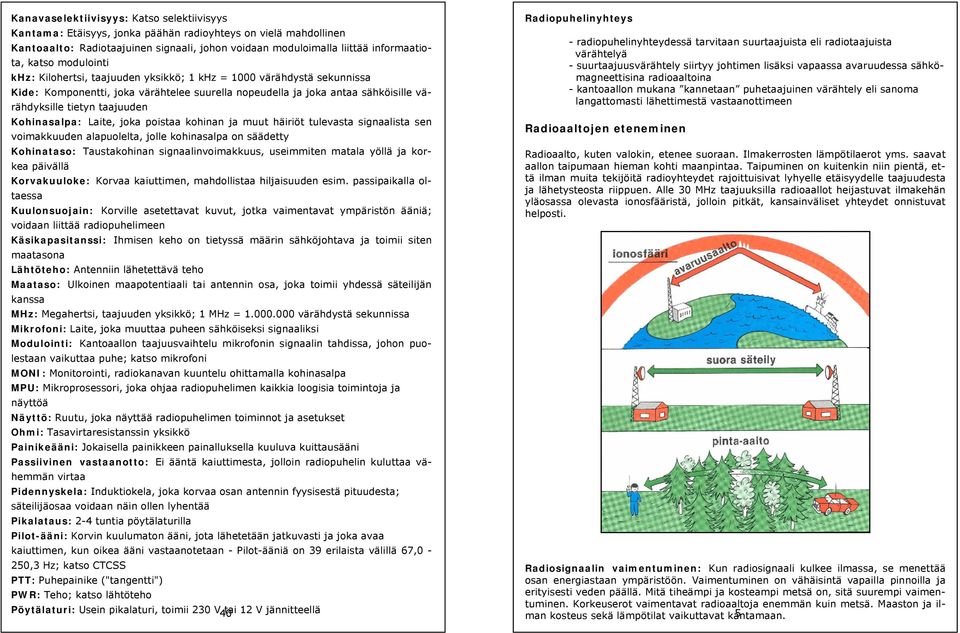

5 Kanavaselektiivisyys: Katso selektiivisyys Kantama: Etäisyys, jonka päähän radioyhteys on vielä mahdollinen Kantoaalto: Radiotaajuinen signaali, johon voidaan moduloimalla liittää informaatiota, katso modulointi khz: Kilohertsi, taajuuden yksikkö; 1 khz = 1000 värähdystä sekunnissa Kide: Komponentti, joka värähtelee suurella nopeudella ja joka antaa sähköisille värähdyksille tietyn taajuuden Kohinasalpa: Laite, joka poistaa kohinan ja muut häiriöt tulevasta signaalista sen voimakkuuden alapuolelta, jolle kohinasalpa on säädetty Kohinataso: Taustakohinan signaalinvoimakkuus, useimmiten matala yöllä ja korkea päivällä Korvakuuloke: Korvaa kaiuttimen, mahdollistaa hiljaisuuden esim. passipaikalla oltaessa Kuulonsuojain: Korville asetettavat kuvut, jotka vaimentavat ympäristön ääniä; voidaan liittää radiopuhelimeen Käsikapasitanssi: Ihmisen keho on tietyssä määrin sähköjohtava ja toimii siten maatasona Lähtöteho: Antenniin lähetettävä teho Maataso: Ulkoinen maapotentiaali tai antennin osa, joka toimii yhdessä säteilijän kanssa MHz: Megahertsi, taajuuden yksikkö; 1 MHz = värähdystä sekunnissa Mikrofoni: Laite, joka muuttaa puheen sähköiseksi signaaliksi Modulointi: Kantoaallon taajuusvaihtelu mikrofonin signaalin tahdissa, johon puolestaan vaikuttaa puhe; katso mikrofoni MONI: Monitorointi, radiokanavan kuuntelu ohittamalla kohinasalpa MPU: Mikroprosessori, joka ohjaa radiopuhelimen kaikkia loogisia toimintoja ja näyttöä Näyttö: Ruutu, joka näyttää radiopuhelimen toiminnot ja asetukset Ohmi: Tasavirtaresistanssin yksikkö Painikeääni: Jokaisella painikkeen painalluksella kuuluva kuittausääni Passiivinen vastaanotto: Ei ääntä kaiuttimesta, jolloin radiopuhelin kuluttaa vähemmän virtaa Pidennyskela: Induktiokela, joka korvaa osan antennin fyysisestä pituudesta; säteilijäosaa voidaan näin ollen lyhentää Pikalataus: 2-4 tuntia pöytälaturilla Pilot-ääni: Korvin kuulumaton ääni, jota lähetetään jatkuvasti ja joka avaa kaiuttimen, kun oikea ääni vastaanotetaan - Pilot-ääniä on 39 erilaista välillä 67,0 - Radiopuhelinyhteys - radiopuhelinyhteydessä tarvitaan suurtaajuista eli radiotaajuista värähtelyä - suurtaajuusvärähtely siirtyy johtimen lisäksi vapaassa avaruudessa sähkömagneettisina radioaaltoina - kantoaallon mukana kannetaan puhetaajuinen värähtely eli sanoma langattomasti lähettimestä vastaanottimeen Radioaaltojen eteneminen Radioaalto, kuten valokin, etenee suoraan. Ilmakerrosten lämpötilaerot yms. saavat aallon taipumaan hieman kohti maanpintaa. Taipuminen on kuitenkin niin pientä, että ilman muita tekijöitä radioyhteydet rajoittuisivat lyhyelle etäisyydelle taajuudesta ja lähetysteosta riippuen. Alle 30 MHz taajuuksilla radioaallot heijastuvat ilmakehän yläosassa olevasta ionosfääristä, jolloin pitkät, kansainväliset yhteydet onnistuvat helposti. 250,3 Hz; katso CTCSS Radiosignaalin vaimentuminen: Kun radiosignaali kulkee ilmassa, se menettää PTT: Puhepainike ("tangentti") osan energiastaan ympäristöön. Vaimentuminen on vähäisintä vapailla pinnoilla ja PWR: Teho; katso lähtöteho erityisesti veden päällä. Mitä tiheämpi ja kosteampi metsä on, sitä suurempi vaimentuminen. Pöytälaturi: Usein pikalaturi, toimii 230 V 40 tai 12 V jännitteellä Korkeuserot vaimentavat radioaaltoja enemmän kuin metsä. Maaston ja il- man kosteus sekä lämpötilat vaikuttavat kantamaan. 5

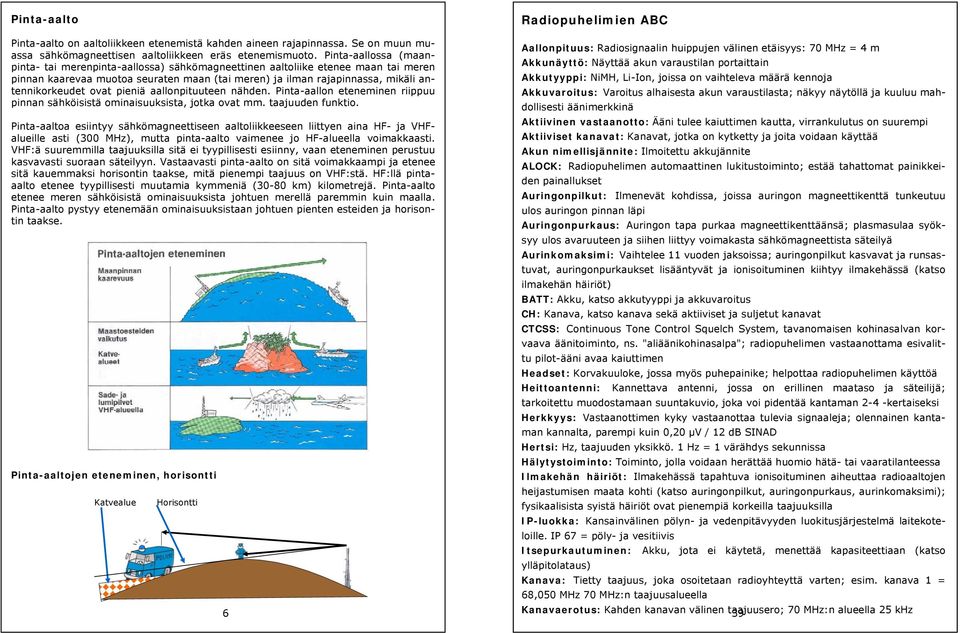

6 Pinta-aalto Pinta-aalto on aaltoliikkeen etenemistä kahden aineen rajapinnassa. Se on muun muassa sähkömagneettisen aaltoliikkeen eräs etenemismuoto. Pinta-aallossa (maanpinta- tai merenpinta-aallossa) sähkömagneettinen aaltoliike etenee maan tai meren pinnan kaarevaa muotoa seuraten maan (tai meren) ja ilman rajapinnassa, mikäli antennikorkeudet ovat pieniä aallonpituuteen nähden. Pinta-aallon eteneminen riippuu pinnan sähköisistä ominaisuuksista, jotka ovat mm. taajuuden funktio. Pinta-aaltoa esiintyy sähkömagneettiseen aaltoliikkeeseen liittyen aina HF- ja VHFalueille asti (300 MHz), mutta pinta-aalto vaimenee jo HF-alueella voimakkaasti. VHF:ä suuremmilla taajuuksilla sitä ei tyypillisesti esiinny, vaan eteneminen perustuu kasvavasti suoraan säteilyyn. Vastaavasti pinta-aalto on sitä voimakkaampi ja etenee sitä kauemmaksi horisontin taakse, mitä pienempi taajuus on VHF:stä. HF:llä pintaaalto etenee tyypillisesti muutamia kymmeniä (30-80 km) kilometrejä. Pinta-aalto etenee meren sähköisistä ominaisuuksista johtuen merellä paremmin kuin maalla. Pinta-aalto pystyy etenemään ominaisuuksistaan johtuen pienten esteiden ja horisontin taakse. Pinta-aaltojen eteneminen, horisontti Katvealue Horisontti 6 Radiopuhelimien ABC Aallonpituus: Radiosignaalin huippujen välinen etäisyys: 70 MHz = 4 m Akkunäyttö: Näyttää akun varaustilan portaittain Akkutyyppi: NiMH, Li-Ion, joissa on vaihteleva määrä kennoja Akkuvaroitus: Varoitus alhaisesta akun varaustilasta; näkyy näytöllä ja kuuluu mahdollisesti äänimerkkinä Aktiivinen vastaanotto: Ääni tulee kaiuttimen kautta, virrankulutus on suurempi Aktiiviset kanavat: Kanavat, jotka on kytketty ja joita voidaan käyttää Akun nimellisjännite: Ilmoitettu akkujännite ALOCK: Radiopuhelimen automaattinen lukitustoiminto; estää tahattomat painikkeiden painallukset Auringonpilkut: Ilmenevät kohdissa, joissa auringon magneettikenttä tunkeutuu ulos auringon pinnan läpi Auringonpurkaus: Auringon tapa purkaa magneettikenttäänsä; plasmasulaa syöksyy ulos avaruuteen ja siihen liittyy voimakasta sähkömagneettista säteilyä Aurinkomaksimi: Vaihtelee 11 vuoden jaksoissa; auringonpilkut kasvavat ja runsastuvat, auringonpurkaukset lisääntyvät ja ionisoituminen kiihtyy ilmakehässä (katso ilmakehän häiriöt) BATT: Akku, katso akkutyyppi ja akkuvaroitus CH: Kanava, katso kanava sekä aktiiviset ja suljetut kanavat CTCSS: Continuous Tone Control Squelch System, tavanomaisen kohinasalvan korvaava äänitoiminto, ns. "aliäänikohinasalpa"; radiopuhelimen vastaanottama esivalittu pilot-ääni avaa kaiuttimen Headset: Korvakuuloke, jossa myös puhepainike; helpottaa radiopuhelimen käyttöä Heittoantenni: Kannettava antenni, jossa on erillinen maataso ja säteilijä; tarkoitettu muodostamaan suuntakuvio, joka voi pidentää kantaman 2-4 -kertaiseksi Herkkyys: Vastaanottimen kyky vastaanottaa tulevia signaaleja; olennainen kantaman kannalta, parempi kuin 0,20 μv / 12 db SINAD Hertsi: Hz, taajuuden yksikkö. 1 Hz = 1 värähdys sekunnissa Hälytystoiminto: Toiminto, jolla voidaan herättää huomio hätä- tai vaaratilanteessa Ilmakehän häiriöt: Ilmakehässä tapahtuva ionisoituminen aiheuttaa radioaaltojen heijastumisen maata kohti (katso auringonpilkut, auringonpurkaus, aurinkomaksimi); fysikaalisista syistä häiriöt ovat pienempiä korkeilla taajuuksilla IP-luokka: Kansainvälinen pölyn- ja vedenpitävyyden luokitusjärjestelmä laitekoteloille. IP 67 = pöly- ja vesitiivis Itsepurkautuminen: Akku, jota ei käytetä, menettää kapasiteettiaan (katso ylläpitolataus) Kanava: Tietty taajuus, joka osoitetaan radioyhteyttä varten; esim. kanava 1 = 68,050 MHz 70 MHz:n taajuusalueella Kanavaerotus: Kahden kanavan välinen taajuusero; MHz:n alueella 25 khz

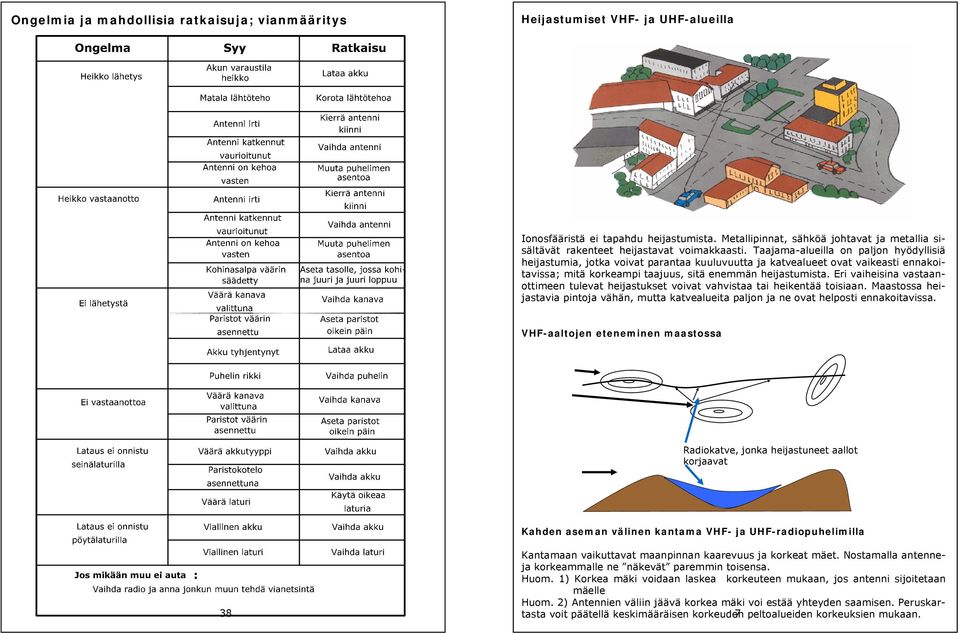

7 Ongelmia ja mahdollisia ratkaisuja; vianmääritys Heijastumiset VHF- ja UHF-alueilla Ionosfääristä ei tapahdu heijastumista. Metallipinnat, sähköä johtavat ja metallia sisältävät rakenteet heijastavat voimakkaasti. Taajama-alueilla on paljon hyödyllisiä heijastumia, jotka voivat parantaa kuuluvuutta ja katvealueet ovat vaikeasti ennakoitavissa; mitä korkeampi taajuus, sitä enemmän heijastumista. Eri vaiheisina vastaanottimeen tulevat heijastukset voivat vahvistaa tai heikentää toisiaan. Maastossa heijastavia pintoja vähän, mutta katvealueita paljon ja ne ovat helposti ennakoitavissa. VHF-aaltojen eteneminen maastossa Radiokatve, jonka heijastuneet aallot korjaavat Kahden aseman välinen kantama VHF- ja UHF-radiopuhelimilla 38 Kantamaan vaikuttavat maanpinnan kaarevuus ja korkeat mäet. Nostamalla antenneja korkeammalle ne näkevät paremmin toisensa. Huom. 1) Korkea mäki voidaan laskea korkeuteen mukaan, jos antenni sijoitetaan mäelle Huom. 2) Antennien väliin jäävä korkea mäki voi estää yhteyden saamisen. Peruskartasta voit päätellä keskimääräisen korkeuden 7 peltoalueiden korkeuksien mukaan.

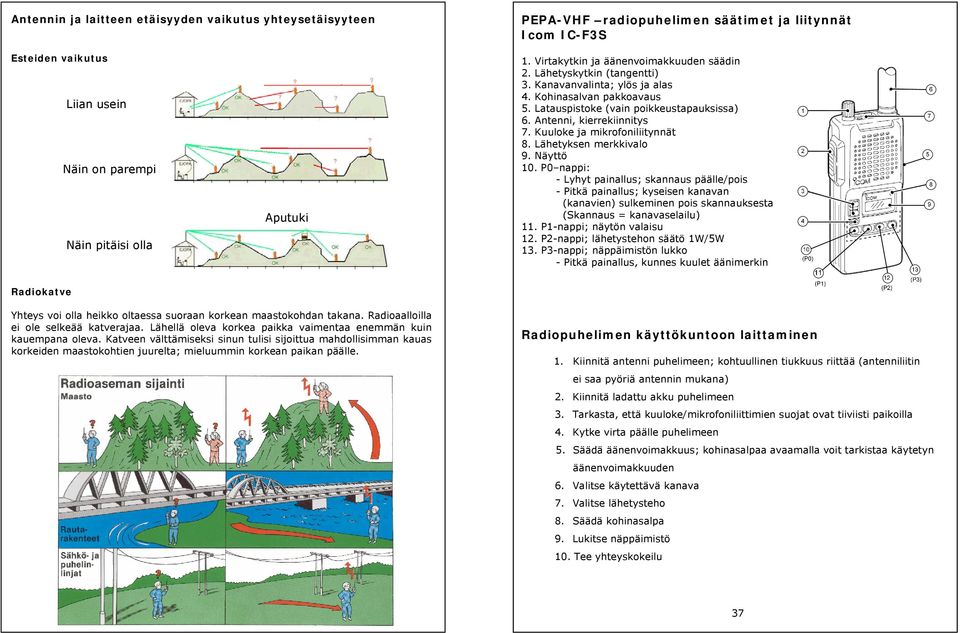

8 Antennin ja laitteen etäisyyden vaikutus yhteysetäisyyteen PEPA-VHF radiopuhelimen säätimet ja liitynnät Icom IC-F3S Esteiden vaikutus Liian usein Näin on parempi Näin pitäisi olla Aputuki 1. Virtakytkin ja äänenvoimakkuuden säädin 2. Lähetyskytkin (tangentti) 3. Kanavanvalinta; ylös ja alas 4. Kohinasalvan pakkoavaus 5. Latauspistoke (vain poikkeustapauksissa) 6. Antenni, kierrekiinnitys 7. Kuuloke ja mikrofoniliitynnät 8. Lähetyksen merkkivalo 9. Näyttö 10. P0 nappi: - Lyhyt painallus; skannaus päälle/pois - Pitkä painallus; kyseisen kanavan (kanavien) sulkeminen pois skannauksesta (Skannaus = kanavaselailu) 11. P1-nappi; näytön valaisu 12. P2-nappi; lähetystehon säätö 1W/5W 13. P3-nappi; näppäimistön lukko - Pitkä painallus, kunnes kuulet äänimerkin Radiokatve Yhteys voi olla heikko oltaessa suoraan korkean maastokohdan takana. Radioaalloilla ei ole selkeää katverajaa. Lähellä oleva korkea paikka vaimentaa enemmän kuin kauempana oleva. Katveen välttämiseksi sinun tulisi sijoittua mahdollisimman kauas korkeiden maastokohtien juurelta; mieluummin korkean paikan päälle. Radiopuhelimen käyttökuntoon laittaminen 1. Kiinnitä antenni puhelimeen; kohtuullinen tiukkuus riittää (antenniliitin ei saa pyöriä antennin mukana) 2. Kiinnitä ladattu akku puhelimeen 3. Tarkasta, että kuuloke/mikrofoniliittimien suojat ovat tiiviisti paikoilla 4. Kytke virta päälle puhelimeen 5. Säädä äänenvoimakkuus; kohinasalpaa avaamalla voit tarkistaa käytetyn äänenvoimakkuuden 6. Valitse käytettävä kanava 7. Valitse lähetysteho 8. Säädä kohinasalpa 9. Lukitse näppäimistö 10. Tee yhteyskokeilu 8 37

9 Eri paristotyyppien kapasiteettien vertailua ENERGIA Wh Paristot D-tyyppiä, kuormitusvirta 1 A. Lämpötila 21 C KLORIDI MAGNESIUM ALKALI ELOHOPEA LITIUM Virheellinen sijoittuminen Metallirakenteet tai korkeajännitelinjat vaimentavat signaalia merkittävästi. Erityisesti korkeajännitelinjan alle ei pitäisi mennä. Voimajohdon aiheuttama sähkömagneettinen säteily ja häiriökenttä vaikuttavat sekä lähettämiseen, että vastaanottamiseen. Häiriöt Ukkonen, revontulet, kaatosade ja lumisade saattavat lyhentää kantamaa paljonkin. Moottorien, sähkölaitteiden, elektroniikan ja rautatien aiheuttamat häiriöt voivat myös häiritä radiosignaalia. Pepa-paristo: Alkaliparisto Hyvä määrä sähköä pienessä paketissa suhteessa hintaan Kehittyy edelleen kohtuullista vauhtia Sietää pakkasta varsin hyvin Osta isoissa erissä (tukkupakkauksissa) Säilytä mahdollisimman viileässä ja kuivassa paikassa Paristokäyttö voi tulla edullisemmaksi, kuin akkukäyttö huonolla hoidolla tai vähäisellä käytöllä Paristomahdollisuus on kuitenkin harvoissa radioissa Keinot radioyhteyden parantamiseksi Jos radioyhteyttä ei synny tai kuuluvuus on huono: Toimi näin 36 Tarkista akun varaustila Avaa kohinasalpa Jos olet sisällä, siirry ikkunan/oven luo (vaikka ei olisikaan ulko-ovi) Vaihda paikkaa tarvittaessa Pidä radiopuhelimen antenni pystyasennossa Nouse seisomaan, kiipeä kivelle tai etsi korkeampi maastonkohta Tule pois kuopasta tai painanteesta Siirrä tarvittaessa ajoneuvoa Lisää lähetystehoa mahdollisuuksien mukaan, jos vasta-asema ei kuule 9

10 Vältä näitä Muista Huomioi Voimalinjat ja suuret muuntajat tms. saattavat haitata yhteyksiä Jyrkät mäet, syvät kuopat tms. haittaavat yhteyksiä Raskaiden rakenneosien rajaamat tilat, luolat, laivojen sisätilat tms. ovat yleensä heikon kuuluvuuden tai katveen alueita Jos et saa yhteyttä liikkuessasi sisällä rakennuksissa, palaa paikkaan, jossa yhteys toimi Sinulla on kuunteluvelvoitteesi - varmista, että täytät sen - jos et muuten kuule, järjestä lähetti ja radio toimimaan välittäjänä Kun kenttä häviää, niin puhelu katkeaa Viestiyhteydet Usein todetaan, että viestiyhteydet eivät toimi ja annetaan periksi. Jos ne eivät toimi, pitää syyt selvittää. Mikäli ongelmia ei selvitetä, ne todennäköisesti toistuvat. Suurin osa ongelmista voitaisiin oikein toimien korjata jo tilanteen aikana. Toimimattomuuden syyt 1. Käyttäjien puutteellinen osaaminen Radioakut Tarjolla on mm.: - Nikkelikadmiumakkuja (NiCd) - Nikkelimetallihydridiakkuja (NiMh) - Litiumioniakkuja (Li-ion) - Litiumpolymeeriakkuja - Lyijyakkuja (Pb) Ominaisuuksia: - NiCd kestää pakkasta ja hieman huonoa kohtelua, mutta on herkin ns. muisti-ilmiölle - NiMh sisältää paljon sähköä, lämpö- ja kohteluarka, mutta muistiilmiö ei synny niin herkästi - Li-ion paljon sähköä kokoon nähden, parasta ennen, omatuho, sekä kylmän kesto huonohko - Litiumpolymeeri vaikka kuorien osiksi (tulevaisuutta?) - Pb suuria virtoja, painava (menneisyyttä?) Lataa akkusi oikein Lataa ainoastaan: - tyhjiä akkuja (NiCd ja NiMh), jos mahdollista - älykkäät latauslaitteet sallivat myös tyhmää toimintaa - vain huoneenlämpöisiä akkuja - vain huoneen lämmössä - alkuperäisellä laturilla Toimi toisin vain, jos varmasti tiedät mitä teet Liian usein yhteydet eivät toimi tarkoittaa, että käyttäjä ei osaa käyttää viestivälineitä Viestivälineiden tehokas käyttö vaatii tietyn määrän tietoa/osaamista Koulutuksen merkitys korostuu erityisesti ongelmatilanteissa Nyt peruskoulutuksessa keskitytään toimintaan normaalitilanteissa (esim. suuri yleisötilaisuus etsintäalueella tai suuren yleisön matkapuhelimien käyttö alueella saattavat aiheuttaa ongelmia matkapuhelinviestintään) Tämän vuoksi vaikeudet saattavat tulevaisuudessa yllättää todella pahoin 2. Vialliset laitteet usein törmätään viallisiin laitteisiin toistamiseen vika on joskus huomattu, mutta ei ole korjattu (ei voi korjata, jos viasta ei kerrota ja sitä ei merkitä) Osa vioista ilmenee vasta esim. huonoissa kuuluvuusolosuhteissa Jotkut viat voi ammattimies korjata kentällä, mutta yleensä laitteet korjataan myöhemmin Latauksen sudenkuoppia - Laturit usein, yhä edelleen ala-arvoisia akuntuhoajia, jotka eivät tarkkaile lataamansa akun tilaa, vaan "väkisin" lataavat, vaikka akku on jo täysi. (Akun käyttöikä lyhenee) - Väärin mitoitettuja latureita - Akuista annetaan väärää tietoa - Käyttöohjeet voivat neuvoa väärin - Aina laturissa > suhtaudu suurella epäilyllä - Käyttäjä tuskin voi tietää akussa olevaa sähkön määrää, paitsi kun akku on tyhjä Varoitus: Radion unohtaminen päälle esimerkiksi useiksi päiviksi saattaa tuhota akun jo ensimmäisellä kerralla (syväpurkaus). Muista ladata mahdollisimman pian radiosta irti olevaa tyhjä akku. Tyhjät, lataamattomat tai vialliset 10 akut ovat suurin viesti ongelmien ryhmä 35

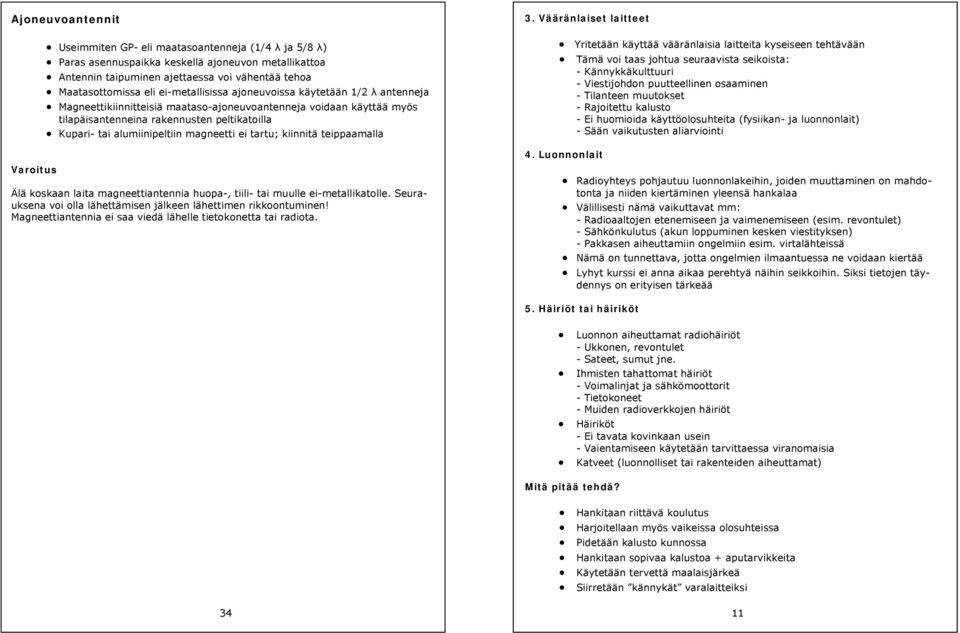

11 Ajoneuvoantennit Varoitus Useimmiten GP- eli maatasoantenneja (1/4 λ ja 5/8 λ) Paras asennuspaikka keskellä ajoneuvon metallikattoa Antennin taipuminen ajettaessa voi vähentää tehoa Maatasottomissa eli ei-metallisissa ajoneuvoissa käytetään 1/2 λ antenneja Magneettikiinnitteisiä maataso-ajoneuvoantenneja voidaan käyttää myös tilapäisantenneina rakennusten peltikatoilla Kupari- tai alumiinipeltiin magneetti ei tartu; kiinnitä teippaamalla Älä koskaan laita magneettiantennia huopa-, tiili- tai muulle ei-metallikatolle. Seurauksena voi olla lähettämisen jälkeen lähettimen rikkoontuminen! Magneettiantennia ei saa viedä lähelle tietokonetta tai radiota. 3. Vääränlaiset laitteet Yritetään käyttää vääränlaisia laitteita kyseiseen tehtävään Tämä voi taas johtua seuraavista seikoista: - Kännykkäkulttuuri - Viestijohdon puutteellinen osaaminen - Tilanteen muutokset - Rajoitettu kalusto - Ei huomioida käyttöolosuhteita (fysiikan- ja luonnonlait) - Sään vaikutusten aliarviointi 4. Luonnonlait Radioyhteys pohjautuu luonnonlakeihin, joiden muuttaminen on mahdotonta ja niiden kiertäminen yleensä hankalaa Välillisesti nämä vaikuttavat mm: - Radioaaltojen etenemiseen ja vaimenemiseen (esim. revontulet) - Sähkönkulutus (akun loppuminen kesken viestityksen) - Pakkasen aiheuttamiin ongelmiin esim. virtalähteissä Nämä on tunnettava, jotta ongelmien ilmaantuessa ne voidaan kiertää Lyhyt kurssi ei anna aikaa perehtyä näihin seikkoihin. Siksi tietojen täydennys on erityisen tärkeää 5. Häiriöt tai häiriköt Luonnon aiheuttamat radiohäiriöt - Ukkonen, revontulet - Sateet, sumut jne. Ihmisten tahattomat häiriöt - Voimalinjat ja sähkömoottorit - Tietokoneet - Muiden radioverkkojen häiriöt Häiriköt - Ei tavata kovinkaan usein - Vaientamiseen käytetään tarvittaessa viranomaisia Katveet (luonnolliset tai rakenteiden aiheuttamat) Mitä pitää tehdä? Hankitaan riittävä koulutus Harjoitellaan myös vaikeissa olosuhteissa Pidetään kalusto kunnossa Hankitaan sopivaa kalustoa + aputarvikkeita Käytetään tervettä maalaisjärkeä Siirretään kännykät varalaitteiksi 34 11

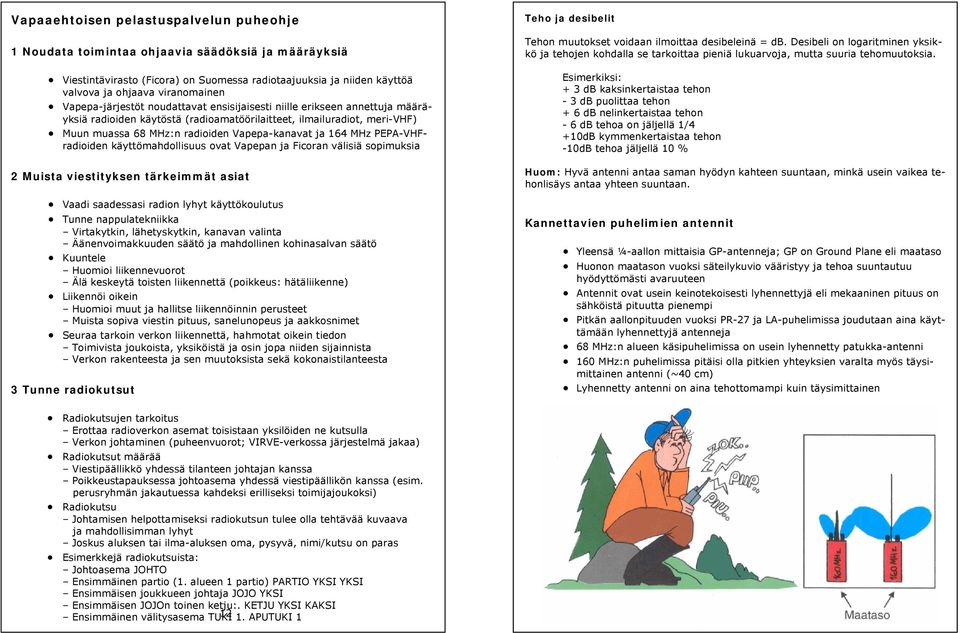

12 Vapaaehtoisen pelastuspalvelun puheohje 1 Noudata toimintaa ohjaavia säädöksiä ja määräyksiä Viestintävirasto (Ficora) on Suomessa radiotaajuuksia ja niiden käyttöä valvova ja ohjaava viranomainen Vapepa-järjestöt noudattavat ensisijaisesti niille erikseen annettuja määräyksiä radioiden käytöstä (radioamatöörilaitteet, ilmailuradiot, meri-vhf) Muun muassa 68 MHz:n radioiden Vapepa-kanavat ja 164 MHz PEPA-VHFradioiden käyttömahdollisuus ovat Vapepan ja Ficoran välisiä sopimuksia 2 Muista viestityksen tärkeimmät asiat Vaadi saadessasi radion lyhyt käyttökoulutus Tunne nappulatekniikka Virtakytkin, lähetyskytkin, kanavan valinta Äänenvoimakkuuden säätö ja mahdollinen kohinasalvan säätö Kuuntele Huomioi liikennevuorot Älä keskeytä toisten liikennettä (poikkeus: hätäliikenne) Liikennöi oikein Huomioi muut ja hallitse liikennöinnin perusteet Muista sopiva viestin pituus, sanelunopeus ja aakkosnimet Seuraa tarkoin verkon liikennettä, hahmotat oikein tiedon Toimivista joukoista, yksiköistä ja osin jopa niiden sijainnista Verkon rakenteesta ja sen muutoksista sekä kokonaistilanteesta 3 Tunne radiokutsut Teho ja desibelit Tehon muutokset voidaan ilmoittaa desibeleinä = db. Desibeli on logaritminen yksikkö ja tehojen kohdalla se tarkoittaa pieniä lukuarvoja, mutta suuria tehomuutoksia. Esimerkiksi: + 3 db kaksinkertaistaa tehon - 3 db puolittaa tehon + 6 db nelinkertaistaa tehon - 6 db tehoa on jäljellä 1/4 +10dB kymmenkertaistaa tehon -10dB tehoa jäljellä 10 % Huom: Hyvä antenni antaa saman hyödyn kahteen suuntaan, minkä usein vaikea tehonlisäys antaa yhteen suuntaan. Kannettavien puhelimien antennit Yleensä ¼-aallon mittaisia GP-antenneja; GP on Ground Plane eli maataso Huonon maatason vuoksi säteilykuvio vääristyy ja tehoa suuntautuu hyödyttömästi avaruuteen Antennit ovat usein keinotekoisesti lyhennettyjä eli mekaaninen pituus on sähköistä pituutta pienempi Pitkän aallonpituuden vuoksi PR-27 ja LA-puhelimissa joudutaan aina käyttämään lyhennettyjä antenneja 68 MHz:n alueen käsipuhelimissa on usein lyhennetty patukka-antenni 160 MHz:n puhelimissa pitäisi olla pitkien yhteyksien varalta myös täysimittainen antenni (~40 cm) Lyhennetty antenni on aina tehottomampi kuin täysimittainen Radiokutsujen tarkoitus Erottaa radioverkon asemat toisistaan yksilöiden ne kutsulla Verkon johtaminen (puheenvuorot; VIRVE-verkossa järjestelmä jakaa) Radiokutsut määrää Viestipäällikkö yhdessä tilanteen johtajan kanssa Poikkeustapauksessa johtoasema yhdessä viestipäällikön kanssa (esim. perusryhmän jakautuessa kahdeksi erilliseksi toimijajoukoksi) Radiokutsu Johtamisen helpottamiseksi radiokutsun tulee olla tehtävää kuvaava ja mahdollisimman lyhyt Joskus aluksen tai ilma-aluksen oma, pysyvä, nimi/kutsu on paras Esimerkkejä radiokutsuista: Johtoasema JOHTO Ensimmäinen partio (1. alueen 1 partio) PARTIO YKSI YKSI Ensimmäisen joukkueen johtaja JOJO YKSI Ensimmäisen JOJOn toinen ketju:. KETJU YKSI KAKSI Ensimmäinen välitysasema TUKI APUTUKI 1 33

13 Aina vähintään näköyhteyden verran radioyhteyttä Ei läpäise johtavia- ja maaesteitä > katveet Heijastuu esineistä osumakulmasta riippuen Aukeilla ja vesistöalueilla hyvä, metsässä huono Kivitaloalueella jopa hyvä työkalu Rakennusten sisällä jopa verraton Halpa hankkia ja käyttää; ei lupia/maksuja Rakennusten ja sisätilojen heijastukset jopa auttavat yhteyttä Yleensä paristokäyttöisiä, akutkin käyvät Monella merkillä on tarjolla monipuolisia lisävarusteita PMR 446:n kanavat ,00625 MHz (12,5 khz 500 mw ERP) ,01875 " ,03125 " ,04375 " ,05625 " ,06875 " ,08125 " ,09375 " 4 Liikennekuri Toinen välitysasema APUTUKI 2 Kolmas rantapartio RANTA 3 Toisen aseman liikennettä ei saa keskeyttää, paitsi hätäliikenteen vuoksi Noudata liikennöintiohjeita ja opetettua sanastoa (älä keksi itse omia) Valmistele sanottavasi mielessäsi mahdollisimman lyhyeksi Älä käytä yli 60 s puheenvuoroja Pelkistä sanottavasi: Karu teksti on lyhyttä ja hyvää radiotielle Täytesanat ja kohteliaisuudet pois Radiossa ei kiroilla, eikä purkauduta Liikennekuri on ennen kaikkea itsekuria, johon kuuluu: Huolellinen kuuntelu Vain tarpeen vaatima liikenne Vain sovitun kanavan kuuntelu Puhuminen lyhyesti ja asiallisesti ja toimintaan liittyen Kielenkäyttö asiallista 5 Lyhennetty puhe Matkapuhelimet GSM-verkot ovat kaupallista toimintaa, kaupallisuuden ehdoilla Vapepan GSM-yhteydet on hyväksyttävä, jos muuta ei ole GSM-verkot menetetään kaikissa yllättävissä ja isoissa tapahtumissa; erityisesti suuronnettomuuksissa Verkon kapasiteetti on mitoitettu vain arkitarpeisiin, siksi poikkeavan tapahtuman liikenne tukkii alueen verkon Oletettujen maksavien asiakkaiden alueen ulkopuolella verkon kapasiteetti on huono peittokartoista huolimatta On vaarallista totutella hälytystehtäviin GSM-yhteyksien varassa miten toimit etsinnässä, kun GSM verkko ei toimi? Vapepa tarvitsee aina yleisestä televerkosta riippumattoman yhteyden GSM on verraton ei julkisen tiedon siirtoon, jos se toimii Perusajatus Tavoitteena liikenteen minimointi, viranomaisyhteensopivuus, tehokkuus Liikennettä tulee pyrkiä minimoimaan; kuitenkin niin, ettei ymmärrettävyys heikkene Poissa turhat täytesanat, kuten: Täällä, kuuntelen Kuulee Kuulemiin, loppu Kun liikenne alkaa, sanotaan, ketä kutsutaan ja kuka kutsuu Liikennevuoro vaihtuu, kun lähetys loppuu Kun vastataan ensi kertaa, sanotaan kenelle vastataan ja kuka vastaa Kun edelleen saman liikenneparin viestityksessä jatketaan, sanotaan joka liikennevuoron alussa vain ketä puhutellaan Myönteinen vastaus tai liikenteen lopettaminen: sanomalla vain oma kutsu Liikenteen aloittanut asema myös lopettaa liikenteen Lähettimen teho Käytännössä Joskus lähettimen pieni teho voi rajoittaa kantaman laskettua lyhyemmäksi. Tehoa ei pysty yleensä nostamaan kesken tilanteen. Hyvä ratkaisu on käyttää tehokkaampaa Yhteyden avaaminen: antennia, joka kannettavissa puhelimissa voi helposti jopa kaksinkertaistaa kantaman. Kantaman kaksinkertaistaminen tehoa nostamalla vaatii kymmenkertaisen te- Ei mitään vuoronvaihtoa kuvaavia fraaseja Sanot peräkkäin vastaanottavan aseman ja oman kutsusi hon. 32 Huomio: Pidä aina nielaisun mittainen 13 tauko kutsujen välissä

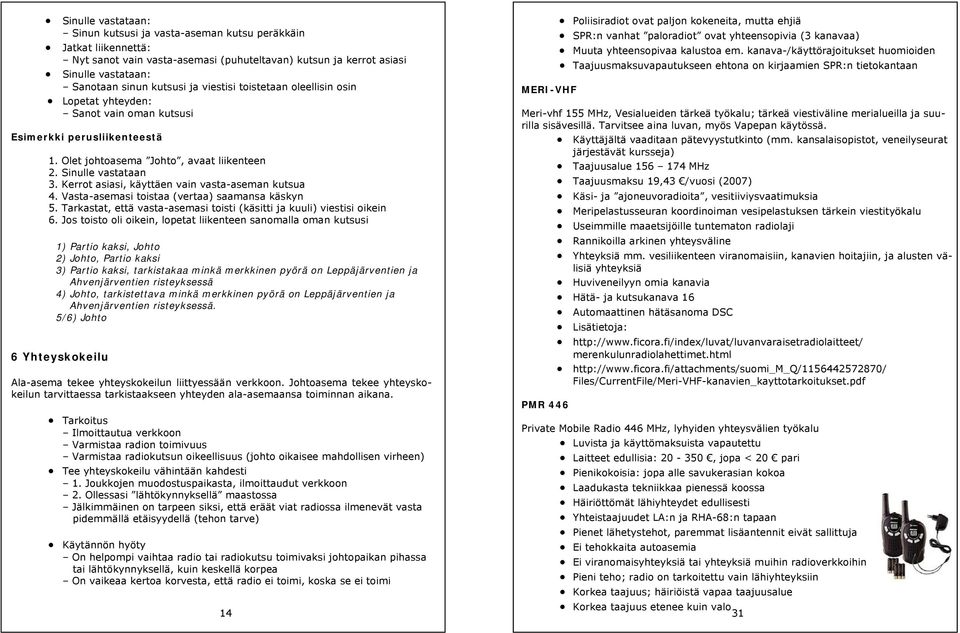

14 Sinulle vastataan: Sinun kutsusi ja vasta-aseman kutsu peräkkäin Jatkat liikennettä: Nyt sanot vain vasta-asemasi (puhuteltavan) kutsun ja kerrot asiasi Sinulle vastataan: Sanotaan sinun kutsusi ja viestisi toistetaan oleellisin osin Lopetat yhteyden: Sanot vain oman kutsusi Esimerkki perusliikenteestä 1. Olet johtoasema Johto, avaat liikenteen 2. Sinulle vastataan 3. Kerrot asiasi, käyttäen vain vasta-aseman kutsua 4. Vasta-asemasi toistaa (vertaa) saamansa käskyn 5. Tarkastat, että vasta-asemasi toisti (käsitti ja kuuli) viestisi oikein 6. Jos toisto oli oikein, lopetat liikenteen sanomalla oman kutsusi 1) Partio kaksi, Johto 2) Johto, Partio kaksi 3) Partio kaksi, tarkistakaa minkä merkkinen pyörä on Leppäjärventien ja Ahvenjärventien risteyksessä 4) Johto, tarkistettava minkä merkkinen pyörä on Leppäjärventien ja Ahvenjärventien risteyksessä. 5/6) Johto 6 Yhteyskokeilu Ala-asema tekee yhteyskokeilun liittyessään verkkoon. Johtoasema tekee yhteyskokeilun tarvittaessa tarkistaakseen yhteyden ala-asemaansa toiminnan aikana. Tarkoitus Ilmoittautua verkkoon Varmistaa radion toimivuus Varmistaa radiokutsun oikeellisuus (johto oikaisee mahdollisen virheen) Tee yhteyskokeilu vähintään kahdesti 1. Joukkojen muodostuspaikasta, ilmoittaudut verkkoon 2. Ollessasi lähtökynnyksellä maastossa Jälkimmäinen on tarpeen siksi, että eräät viat radiossa ilmenevät vasta pidemmällä etäisyydellä (tehon tarve) Käytännön hyöty On helpompi vaihtaa radio tai radiokutsu toimivaksi johtopaikan pihassa tai lähtökynnyksellä, kuin keskellä korpea On vaikeaa kertoa korvesta, että radio ei toimi, koska se ei toimi 14 MERI-VHF Poliisiradiot ovat paljon kokeneita, mutta ehjiä SPR:n vanhat paloradiot ovat yhteensopivia (3 kanavaa) Muuta yhteensopivaa kalustoa em. kanava-/käyttörajoitukset huomioiden Taajuusmaksuvapautukseen ehtona on kirjaamien SPR:n tietokantaan Meri-vhf 155 MHz, Vesialueiden tärkeä työkalu; tärkeä viestiväline merialueilla ja suurilla sisävesillä. Tarvitsee aina luvan, myös Vapepan käytössä. Käyttäjältä vaaditaan pätevyystutkinto (mm. kansalaisopistot, veneilyseurat järjestävät kursseja) Taajuusalue MHz Taajuusmaksu 19,43 /vuosi (2007) Käsi- ja ajoneuvoradioita, vesitiiviysvaatimuksia Meripelastusseuran koordinoiman vesipelastuksen tärkein viestityökalu Useimmille maaetsijöille tuntematon radiolaji Rannikoilla arkinen yhteysväline Yhteyksiä mm. vesiliikenteen viranomaisiin, kanavien hoitajiin, ja alusten välisiä yhteyksiä Huviveneilyyn omia kanavia Hätä- ja kutsukanava 16 Automaattinen hätäsanoma DSC Lisätietoja: merenkulunradiolahettimet.html Files/CurrentFile/Meri-VHF-kanavien_kayttotarkoitukset.pdf PMR 446 Private Mobile Radio 446 MHz, lyhyiden yhteysvälien työkalu Luvista ja käyttömaksuista vapautettu Laitteet edullisia: , jopa < 20 pari Pienikokoisia: jopa alle savukerasian kokoa Laadukasta tekniikkaa pienessä koossa Häiriöttömät lähiyhteydet edullisesti Yhteistaajuudet LA:n ja RHA-68:n tapaan Pienet lähetystehot, paremmat lisäantennit eivät sallittuja Ei tehokkaita autoasemia Ei viranomaisyhteyksiä tai yhteyksiä muihin radioverkkoihin Pieni teho; radio on tarkoitettu vain lähiyhteyksiin Korkea taajuus; häiriöistä vapaa taajuusalue Korkea taajuus etenee kuin valo 31

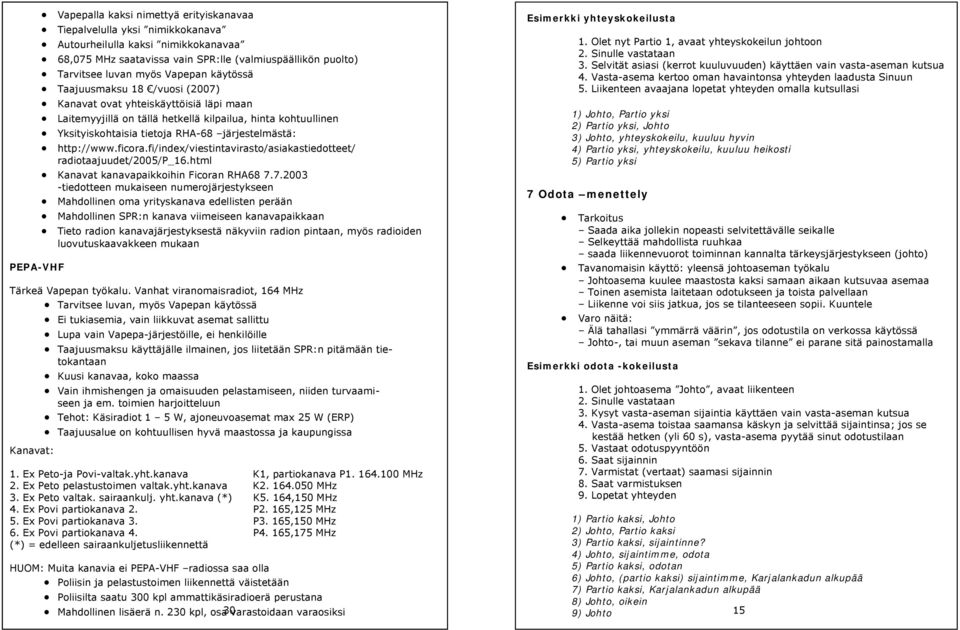

15 PEPA-VHF Vapepalla kaksi nimettyä erityiskanavaa Tiepalvelulla yksi nimikkokanava Autourheilulla kaksi nimikkokanavaa 68,075 MHz saatavissa vain SPR:lle (valmiuspäällikön puolto) Tarvitsee luvan myös Vapepan käytössä Taajuusmaksu 18 /vuosi (2007) Kanavat ovat yhteiskäyttöisiä läpi maan Laitemyyjillä on tällä hetkellä kilpailua, hinta kohtuullinen Yksityiskohtaisia tietoja RHA-68 järjestelmästä: radiotaajuudet/2005/p_16.html Kanavat kanavapaikkoihin Ficoran RHA tiedotteen mukaiseen numerojärjestykseen Mahdollinen oma yrityskanava edellisten perään Mahdollinen SPR:n kanava viimeiseen kanavapaikkaan Tieto radion kanavajärjestyksestä näkyviin radion pintaan, myös radioiden luovutuskaavakkeen mukaan Tärkeä Vapepan työkalu. Vanhat viranomaisradiot, 164 MHz Tarvitsee luvan, myös Vapepan käytössä Ei tukiasemia, vain liikkuvat asemat sallittu Lupa vain Vapepa-järjestöille, ei henkilöille Taajuusmaksu käyttäjälle ilmainen, jos liitetään SPR:n pitämään tietokantaan Kuusi kanavaa, koko maassa Vain ihmishengen ja omaisuuden pelastamiseen, niiden turvaamiseen ja em. toimien harjoitteluun Tehot: Käsiradiot 1 5 W, ajoneuvoasemat max 25 W (ERP) Taajuusalue on kohtuullisen hyvä maastossa ja kaupungissa Kanavat: 1. Ex Peto-ja Povi-valtak.yht.kanava K1, partiokanava P MHz 2. Ex Peto pelastustoimen valtak.yht.kanava K MHz 3. Ex Peto valtak. sairaankulj. yht.kanava (*) K5. 164,150 MHz 4. Ex Povi partiokanava 2. P2. 165,125 MHz 5. Ex Povi partiokanava 3. P3. 165,150 MHz 6. Ex Povi partiokanava 4. P4. 165,175 MHz (*) = edelleen sairaankuljetusliikennettä Esimerkki yhteyskokeilusta HUOM: Muita kanavia ei PEPA-VHF radiossa saa olla Poliisin ja pelastustoimen liikennettä väistetään Poliisilta saatu 300 kpl ammattikäsiradioerä perustana 8) Johto, oikein Mahdollinen lisäerä n. 230 kpl, osa 30 varastoidaan varaosiksi 9) Johto Olet nyt Partio 1, avaat yhteyskokeilun johtoon 2. Sinulle vastataan 3. Selvität asiasi (kerrot kuuluvuuden) käyttäen vain vasta-aseman kutsua 4. Vasta-asema kertoo oman havaintonsa yhteyden laadusta Sinuun 5. Liikenteen avaajana lopetat yhteyden omalla kutsullasi 1) Johto, Partio yksi 2) Partio yksi, Johto 3) Johto, yhteyskokeilu, kuuluu hyvin 4) Partio yksi, yhteyskokeilu, kuuluu heikosti 5) Partio yksi 7 Odota menettely Tarkoitus Saada aika jollekin nopeasti selvitettävälle seikalle Selkeyttää mahdollista ruuhkaa saada liikennevuorot toiminnan kannalta tärkeysjärjestykseen (johto) Tavanomaisin käyttö: yleensä johtoaseman työkalu Johtoasema kuulee maastosta kaksi samaan aikaan kutsuvaa asemaa Toinen asemista laitetaan odotukseen ja toista palvellaan Liikenne voi siis jatkua, jos se tilanteeseen sopii. Kuuntele Varo näitä: Älä tahallasi ymmärrä väärin, jos odotustila on verkossa käytössä Johto-, tai muun aseman sekava tilanne ei parane sitä painostamalla Esimerkki odota -kokeilusta 1. Olet johtoasema Johto, avaat liikenteen 2. Sinulle vastataan 3. Kysyt vasta-aseman sijaintia käyttäen vain vasta-aseman kutsua 4. Vasta-asema toistaa saamansa käskyn ja selvittää sijaintinsa; jos se kestää hetken (yli 60 s), vasta-asema pyytää sinut odotustilaan 5. Vastaat odotuspyyntöön 6. Saat sijainnin 7. Varmistat (vertaat) saamasi sijainnin 8. Saat varmistuksen 9. Lopetat yhteyden 1) Partio kaksi, Johto 2) Johto, Partio kaksi 3) Partio kaksi, sijaintinne? 4) Johto, sijaintimme, odota 5) Partio kaksi, odotan 6) Johto, (partio kaksi) sijaintimme, Karjalankadun alkupää 7) Partio kaksi, Karjalankadun alkupää

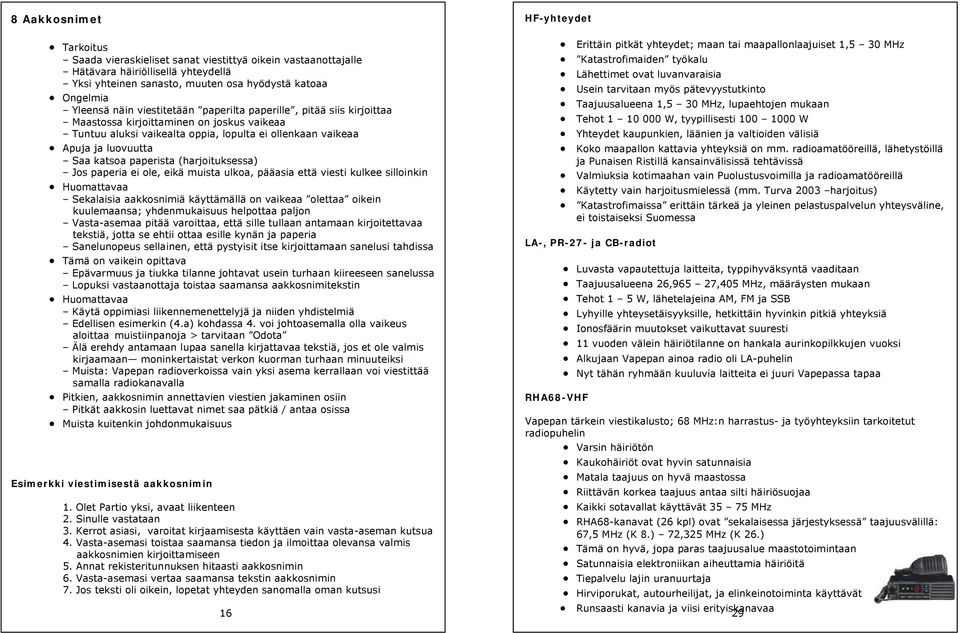

16 8 Aakkosnimet Tarkoitus Saada vieraskieliset sanat viestittyä oikein vastaanottajalle Hätävara häiriöllisellä yhteydellä Yksi yhteinen sanasto, muuten osa hyödystä katoaa Ongelmia Yleensä näin viestitetään paperilta paperille, pitää siis kirjoittaa Maastossa kirjoittaminen on joskus vaikeaa Tuntuu aluksi vaikealta oppia, lopulta ei ollenkaan vaikeaa Apuja ja luovuutta Saa katsoa paperista (harjoituksessa) Jos paperia ei ole, eikä muista ulkoa, pääasia että viesti kulkee silloinkin Huomattavaa Sekalaisia aakkosnimiä käyttämällä on vaikeaa olettaa oikein kuulemaansa; yhdenmukaisuus helpottaa paljon Vasta-asemaa pitää varoittaa, että sille tullaan antamaan kirjoitettavaa tekstiä, jotta se ehtii ottaa esille kynän ja paperia Sanelunopeus sellainen, että pystyisit itse kirjoittamaan sanelusi tahdissa Tämä on vaikein opittava Epävarmuus ja tiukka tilanne johtavat usein turhaan kiireeseen sanelussa Lopuksi vastaanottaja toistaa saamansa aakkosnimitekstin Huomattavaa Käytä oppimiasi liikennemenettelyjä ja niiden yhdistelmiä Edellisen esimerkin (4.a) kohdassa 4. voi johtoasemalla olla vaikeus aloittaa muistiinpanoja > tarvitaan Odota Älä erehdy antamaan lupaa sanella kirjattavaa tekstiä, jos et ole valmis kirjaamaan moninkertaistat verkon kuorman turhaan minuuteiksi Muista: Vapepan radioverkoissa vain yksi asema kerrallaan voi viestittää samalla radiokanavalla Pitkien, aakkosnimin annettavien viestien jakaminen osiin Pitkät aakkosin luettavat nimet saa pätkiä / antaa osissa Muista kuitenkin johdonmukaisuus Esimerkki viestimisestä aakkosnimin 1. Olet Partio yksi, avaat liikenteen 2. Sinulle vastataan 3. Kerrot asiasi, varoitat kirjaamisesta käyttäen vain vasta-aseman kutsua 4. Vasta-asemasi toistaa saamansa tiedon ja ilmoittaa olevansa valmis aakkosnimien kirjoittamiseen 5. Annat rekisteritunnuksen hitaasti aakkosnimin 6. Vasta-asemasi vertaa saamansa tekstin aakkosnimin 7. Jos teksti oli oikein, lopetat yhteyden sanomalla oman kutsusi 16 HF-yhteydet Erittäin pitkät yhteydet; maan tai maapallonlaajuiset 1,5 30 MHz Katastrofimaiden työkalu Lähettimet ovat luvanvaraisia Usein tarvitaan myös pätevyystutkinto Taajuusalueena 1,5 30 MHz, lupaehtojen mukaan Tehot W, tyypillisesti W Yhteydet kaupunkien, läänien ja valtioiden välisiä Koko maapallon kattavia yhteyksiä on mm. radioamatööreillä, lähetystöillä ja Punaisen Ristillä kansainvälisissä tehtävissä Valmiuksia kotimaahan vain Puolustusvoimilla ja radioamatööreillä Käytetty vain harjoitusmielessä (mm. Turva 2003 harjoitus) Katastrofimaissa erittäin tärkeä ja yleinen pelastuspalvelun yhteysväline, ei toistaiseksi Suomessa LA-, PR-27- ja CB-radiot RHA68-VHF Luvasta vapautettuja laitteita, typpihyväksyntä vaaditaan Taajuusalueena 26,965 27,405 MHz, määräysten mukaan Tehot 1 5 W, lähetelajeina AM, FM ja SSB Lyhyille yhteysetäisyyksille, hetkittäin hyvinkin pitkiä yhteyksiä Ionosfäärin muutokset vaikuttavat suuresti 11 vuoden välein häiriötilanne on hankala aurinkopilkkujen vuoksi Alkujaan Vapepan ainoa radio oli LA-puhelin Nyt tähän ryhmään kuuluvia laitteita ei juuri Vapepassa tapaa Vapepan tärkein viestikalusto; 68 MHz:n harrastus- ja työyhteyksiin tarkoitetut radiopuhelin Varsin häiriötön Kaukohäiriöt ovat hyvin satunnaisia Matala taajuus on hyvä maastossa Riittävän korkea taajuus antaa silti häiriösuojaa Kaikki sotavallat käyttävät MHz RHA68-kanavat (26 kpl) ovat sekalaisessa järjestyksessä taajuusvälillä: 67,5 MHz (K 8.) 72,325 MHz (K 26.) Tämä on hyvä, jopa paras taajuusalue maastotoimintaan Satunnaisia elektroniikan aiheuttamia häiriöitä Tiepalvelu lajin uranuurtaja Hirviporukat, autourheilijat, ja elinkeinotoiminta käyttävät Runsaasti kanavia ja viisi erityiskanavaa 29

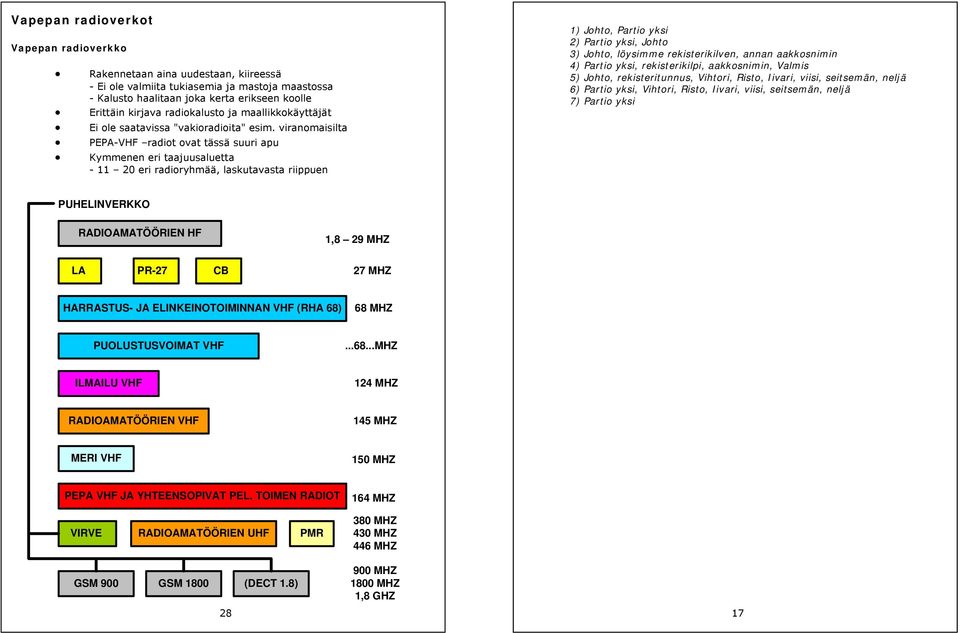

17 Vapepan radioverkot Vapepan radioverkko Rakennetaan aina uudestaan, kiireessä - Ei ole valmiita tukiasemia ja mastoja maastossa - Kalusto haalitaan joka kerta erikseen koolle Erittäin kirjava radiokalusto ja maallikkokäyttäjät Ei ole saatavissa "vakioradioita" esim. viranomaisilta PEPA-VHF radiot ovat tässä suuri apu Kymmenen eri taajuusaluetta eri radioryhmää, laskutavasta riippuen 1) Johto, Partio yksi 2) Partio yksi, Johto 3) Johto, löysimme rekisterikilven, annan aakkosnimin 4) Partio yksi, rekisterikilpi, aakkosnimin, Valmis 5) Johto, rekisteritunnus, Vihtori, Risto, Iivari, viisi, seitsemän, neljä 6) Partio yksi, Vihtori, Risto, Iivari, viisi, seitsemän, neljä 7) Partio yksi PUHELINVERKKO RADIOAMATÖÖRIEN HF LA PR-27 CB 1,8 29 MHZ 27 MHZ HARRASTUS- JA ELINKEINOTOIMINNAN VHF (RHA 68) 68 MHZ PUOLUSTUSVOIMAT VHF MHZ ILMAILU VHF 124 MHZ RADIOAMATÖÖRIEN VHF 145 MHZ MERI VHF 150 MHZ PEPA VHF JA YHTEENSOPIVAT PEL. TOIMEN RADIOT 164 MHZ VIRVE RADIOAMATÖÖRIEN UHF PMR 380 MHZ 430 MHZ 446 MHZ GSM 900 GSM 1800 (DECT 1.8) MHZ 1800 MHZ 1,8 GHZ 17

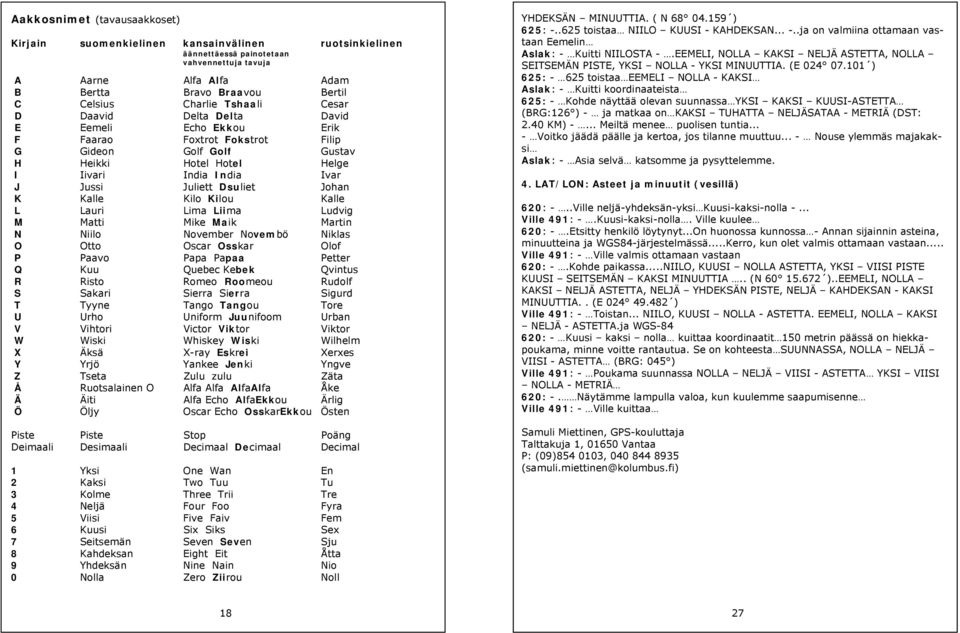

18 Aakkosnimet (tavausaakkoset) Kirjain suomenkielinen kansainvälinen ruotsinkielinen äännettäessä painotetaan vahvennettuja tavuja A Aarne Alfa Alfa Adam B Bertta Bravo Braavou Bertil C Celsius Charlie Tshaali Cesar D Daavid Delta Delta David E Eemeli Echo Ekkou Erik F Faarao Foxtrot Fokstrot Filip G Gideon Golf Golf Gustav H Heikki Hotel Hotel Helge I Iivari India India Ivar J Jussi Juliett Dsuliet Johan K Kalle Kilo Kilou Kalle L Lauri Lima Liima Ludvig M Matti Mike Maik Martin N Niilo November Novembö Niklas O Otto Oscar Osskar Olof P Paavo Papa Papaa Petter Q Kuu Quebec Kebek Qvintus R Risto Romeo Roomeou Rudolf S Sakari Sierra Sierra Sigurd T Tyyne Tango Tangou Tore U Urho Uniform Juunifoom Urban V Vihtori Victor Viktor Viktor W Wiski Whiskey Wiski Wilhelm X Äksä X-ray Eskrei Xerxes Y Yrjö Yankee Jenki Yngve Z Tseta Zulu zulu Zäta Å Ruotsalainen O Alfa Alfa AlfaAlfa Åke Ä Äiti Alfa Echo AlfaEkkou Ärlig Ö Öljy Oscar Echo OsskarEkkou Östen Piste Piste Stop Poäng Deimaali Desimaali Decimaal Decimaal Decimal 1 Yksi One Wan En 2 Kaksi Two Tuu Tu 3 Kolme Three Trii Tre 4 Neljä Four Foo Fyra 5 Viisi Five Faiv Fem 6 Kuusi Six Siks Sex 7 Seitsemän Seven Seven Sju 8 Kahdeksan Eight Eit Åtta 9 Yhdeksän Nine Nain Nio 0 Nolla Zero Ziirou Noll YHDEKSÄN MINUUTTIA. ( N ) 625: toistaa NIILO KUUSI - KAHDEKSAN ja on valmiina ottamaan vastaan Eemelin Aslak: - Kuitti NIILOSTA -.EEMELI, NOLLA KAKSI NELJÄ ASTETTA, NOLLA SEITSEMÄN PISTE, YKSI NOLLA - YKSI MINUUTTIA. (E ) 625: toistaa EEMELI NOLLA - KAKSI Aslak: - Kuitti koordinaateista 625: - Kohde näyttää olevan suunnassa YKSI KAKSI KUUSI-ASTETTA (BRG:126 ) - ja matkaa on KAKSI TUHATTA NELJÄSATAA - METRIÄ (DST: 2.40 KM) -... Meiltä menee puolisen tuntia... - Voitko jäädä päälle ja kertoa, jos tilanne muuttuu... - Nouse ylemmäs majakaksi Aslak: - Asia selvä katsomme ja pysyttelemme. 4. LAT/LON: Asteet ja minuutit (vesillä) 620: -..Ville neljä-yhdeksän-yksi Kuusi-kaksi-nolla -... Ville 491: -.Kuusi-kaksi-nolla. Ville kuulee 620: -.Etsitty henkilö löytynyt...on huonossa kunnossa - Annan sijainnin asteina, minuutteina ja WGS84-järjestelmässä...Kerro, kun olet valmis ottamaan vastaan... Ville 491: - Ville valmis ottamaan vastaan 620: -.Kohde paikassa...niilo, KUUSI NOLLA ASTETTA, YKSI VIISI PISTE KUUSI SEITSEMÄN KAKSI MINUUTTIA.. (N )..EEMELI, NOLLA KAKSI NELJÄ ASTETTA, NELJÄ YHDEKSÄN PISTE, NELJÄ KAHDEKSAN - KAKSI MINUUTTIA.. (E ) Ville 491: - Toistan... NIILO, KUUSI NOLLA - ASTETTA. EEMELI, NOLLA KAKSI NELJÄ - ASTETTA.ja WGS : - Kuusi kaksi nolla kuittaa koordinaatit 150 metrin päässä on hiekkapoukama, minne voitte rantautua. Se on kohteesta SUUNNASSA, NOLLA NELJÄ VIISI - ASTETTA (BRG: 045 ) Ville 491: - Poukama suunnassa NOLLA NELJÄ VIISI - ASTETTA YKSI VIISI NOLLA - METRIÄ 620: -. Näytämme lampulla valoa, kun kuulemme saapumisenne Ville 491: - Ville kuittaa Samuli Miettinen, GPS-kouluttaja Talttakuja 1, Vantaa P: (09) ,

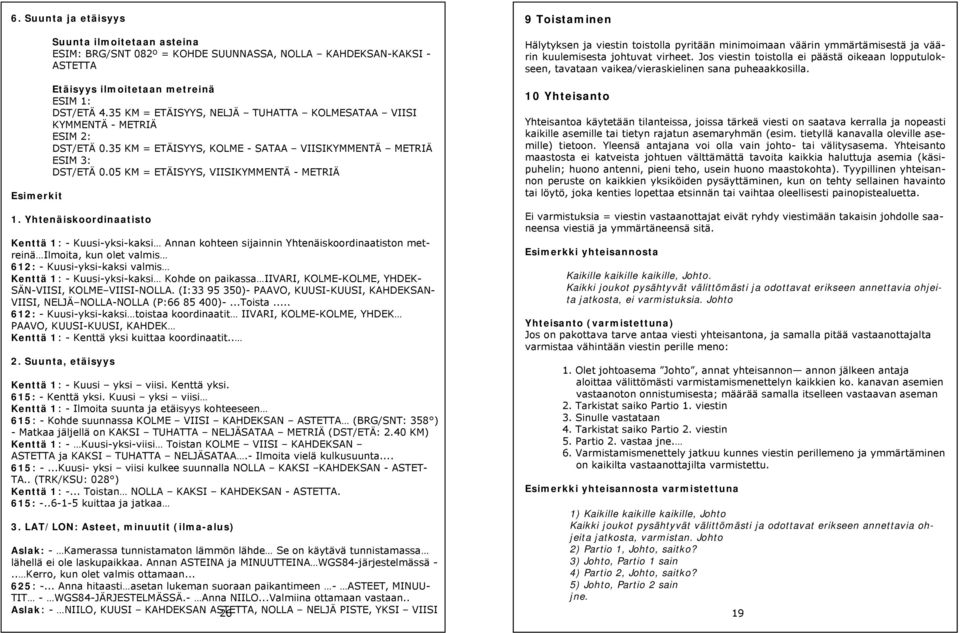

19 6. Suunta ja etäisyys Esimerkit Suunta ilmoitetaan asteina ESIM: BRG/SNT 082º = KOHDE SUUNNASSA, NOLLA KAHDEKSAN-KAKSI - ASTETTA Etäisyys ilmoitetaan metreinä ESIM 1: DST/ETÄ 4.35 KM = ETÄISYYS, NELJÄ TUHATTA KOLMESATAA VIISI KYMMENTÄ - METRIÄ ESIM 2: DST/ETÄ 0.35 KM = ETÄISYYS, KOLME - SATAA VIISIKYMMENTÄ METRIÄ ESIM 3: DST/ETÄ 0.05 KM = ETÄISYYS, VIISIKYMMENTÄ - METRIÄ 9 Toistaminen Hälytyksen ja viestin toistolla pyritään minimoimaan väärin ymmärtämisestä ja väärin kuulemisesta johtuvat virheet. Jos viestin toistolla ei päästä oikeaan lopputulokseen, tavataan vaikea/vieraskielinen sana puheaakkosilla. 10 Yhteisanto Yhteisantoa käytetään tilanteissa, joissa tärkeä viesti on saatava kerralla ja nopeasti kaikille asemille tai tietyn rajatun asemaryhmän (esim. tietyllä kanavalla oleville asemille) tietoon. Yleensä antajana voi olla vain johto- tai välitysasema. Yhteisanto maastosta ei katveista johtuen välttämättä tavoita kaikkia haluttuja asemia (käsipuhelin; huono antenni, pieni teho, usein huono maastokohta). Tyypillinen yhteisannon peruste on kaikkien yksiköiden pysäyttäminen, kun on tehty sellainen havainto tai löytö, joka kenties lopettaa etsinnän tai vaihtaa oleellisesti painopistealuetta. 1. Yhtenäiskoordinaatisto Kenttä 1: - Kuusi-yksi-kaksi Annan kohteen sijainnin Yhtenäiskoordinaatiston metreinä Ilmoita, kun olet valmis 612: - Kuusi-yksi-kaksi valmis Kenttä 1: - Kuusi-yksi-kaksi Kohde on paikassa IIVARI, KOLME-KOLME, YHDEK- SÄN-VIISI, KOLME VIISI-NOLLA. (I: )- PAAVO, KUUSI-KUUSI, KAHDEKSAN- VIISI, NELJÄ NOLLA-NOLLA (P: )-...Toista : - Kuusi-yksi-kaksi toistaa koordinaatit IIVARI, KOLME-KOLME, YHDEK PAAVO, KUUSI-KUUSI, KAHDEK Kenttä 1: - Kenttä yksi kuittaa koordinaatit.. 2. Suunta, etäisyys Kenttä 1: - Kuusi yksi viisi. Kenttä yksi. 615: - Kenttä yksi. Kuusi yksi viisi Kenttä 1: - Ilmoita suunta ja etäisyys kohteeseen 615: - Kohde suunnassa KOLME VIISI KAHDEKSAN ASTETTA (BRG/SNT: 358 ) - Matkaa jäljellä on KAKSI TUHATTA NELJÄSATAA METRIÄ (DST/ETÄ: 2.40 KM) Kenttä 1: - Kuusi-yksi-viisi Toistan KOLME VIISI KAHDEKSAN ASTETTA ja KAKSI TUHATTA NELJÄSATAA.- Ilmoita vielä kulkusuunta : -...Kuusi- yksi viisi kulkee suunnalla NOLLA KAKSI KAHDEKSAN - ASTET- TA.. (TRK/KSU: 028 ) Kenttä 1: -... Toistan NOLLA KAKSI KAHDEKSAN - ASTETTA. 615: kuittaa ja jatkaa 3. LAT/LON: Asteet, minuutit (ilma-alus) Ei varmistuksia = viestin vastaanottajat eivät ryhdy viestimään takaisin johdolle saaneensa viestiä ja ymmärtäneensä sitä. Esimerkki yhteisannosta Aslak: - Kamerassa tunnistamaton lämmön lähde Se on käytävä tunnistamassa lähellä ei ole laskupaikkaa. Annan ASTEINA ja MINUUTTEINA WGS84-järjestelmässä -.. Kerro, kun olet valmis ottamaan : -... Anna hitaasti asetan lukeman suoraan paikantimeen - ASTEET, MINUU- TIT - WGS84-JÄRJESTELMÄSSÄ.- Anna NIILO...Valmiina ottamaan vastaan.. Aslak: - NIILO, KUUSI KAHDEKSAN ASTETTA, 26 NOLLA NELJÄ PISTE, YKSI VIISI 19 Kaikille kaikille kaikille, Johto. Kaikki joukot pysähtyvät välittömästi ja odottavat erikseen annettavia ohjeita jatkosta, ei varmistuksia. Johto Yhteisanto (varmistettuna) Jos on pakottava tarve antaa viesti yhteisantona, ja samalla pitää vastaanottajalta varmistaa vähintään viestin perille meno: 1. Olet johtoasema Johto, annat yhteisannon annon jälkeen antaja aloittaa välittömästi varmistamismenettelyn kaikkien ko. kanavan asemien vastaanoton onnistumisesta; määrää samalla itselleen vastaavan aseman 2. Tarkistat saiko Partio 1. viestin 3. Sinulle vastataan 4. Tarkistat saiko Partio 2. viestin 5. Partio 2. vastaa jne. 6. Varmistamismenettely jatkuu kunnes viestin perillemeno ja ymmärtäminen on kaikilta vastaanottajilta varmistettu. Esimerkki yhteisannosta varmistettuna 1) Kaikille kaikille kaikille, Johto Kaikki joukot pysähtyvät välittömästi ja odottavat erikseen annettavia ohjeita jatkosta, varmistan. Johto 2) Partio 1, Johto, saitko? 3) Johto, Partio 1 sain 4) Partio 2, Johto, saitko? 5) Johto, Partio 2 sain jne.

20 11 Paikkatiedon ja koordinaattitietojen antaminen Vapaaehtoisessa pelastuspalvelussa käytetään samaa ohjeistusta kuin mikä on viranomaisilla käytössä. Ohje: GPS-sanomat viestiliikenteessä* Koordinaattitietoja annettaessa, puheessa käytetään edellä (kohta 5.) tässä ohjeessa esitettyjä käytäntöjä (myönteinen vastaus omalla kutsulla jne.) *= ohje on osin vanhentunut (pieniä yksityiskohtia: esim 3 / vaihtoehto 3), mutta periaatteet eivät ole muuttuneet. Lupa ohjeen käyttöön on saatu Samuli Miettiseltä. 12 Hätäliikenne Kaikki ne menetelmät, joilla hätätilanteen ja avunpyynnön voi ilmaista, ovat sallittuja. Mitä tahansa radiota, mitä tahansa taajuutta ja mitä tahansa muutakin menetelmää tulee käyttää, jolla avun tarvitsijan mielestä hätätilanteesta ilmoittaminen ja avun saanti parhaiten turvataan. Ensisijaisesti hädässä olijan tulee olla suorassa yhteydessä hätäkeskukseen soittamalla hätäpuhelu puhelimella. Hätäkeskuslaitoksen ohjeistus hätäpuhelun soittamisesta on sivulla 43. Tarvittaessa apua voidaan hälyttää paikalle radiolla. Meri- ja ilmailuliikenteen verkoissa hätäliikenne hoidetaan niissä kansainvälisesti sovitulla tavalla. Kohdassa 12.1 keskitytään pääasiassa maalla tapahtuvan hätäliikenteen menettelyihin. Kuvattu menettely on sovellettu kansainvälisen pikatiedotusliiton ITU:n radio-ohjesäännöstä, jonka mukaisesti radioamatöörit liikennöivät Suomessa*. * = Lupa käyttää Radioamatöörien tekemää Hätäliikenneohjetta on saatu Suomen Radioamatööriliitolta. Hätäliikenne radiolla Hätäliikenteellä on ehdoton ja yksiselitteinen etuoikeus kaikkeen muuhun radioliikenteeseen nähden. Hätäliikenne voidaan aloittaa, kun ihmistä, kulkuneuvoa, alusta tms. ja siinä olevia ihmisiä uhkaa vakava ja välitön vaara ja kun tämän vuoksi tarvitaan pikaista apua. Hätäliikennettä hoitava henkilö saa olla yhteydessä minkä tahansa muun radioliikenteen aseman kanssa, ja saa käyttää mitä tahansa muutakin tapaa tai menetelmää huomion herättämiseksi, hätätilanteesta ilmoittamiseksi ja avun saamiseksi. Hätäliikenne aloitetaan antamalla kolme kertaa hätäkutsu. Hätäkutsuun kuuluu hätämerkki "HÄTÄKUTSU" (tai MAYDAY* tai muu ohjeistettu, esim. Tosi vaara) ja sen jälkeen hädässä olevan kutsutunnus kolmesti annettuna. Esimerkki hätäkutsusta HÄTÄKUTSU HÄTÄKUTSU HÄTÄKUTSU, Partio 1 Partio 1 Partio 1" Kun hätäliikenne on alkanut, kaikki muu radioliikenne on välittömästi lopetettava ja kaikkien on ryhdyttävä kuuntelemaan hetken päästä annettavaa hätäsanomaa. Hätäkutsun tarkoituksena on, että kaikki sen kuulleet valmistautuvat hätäsanoman vastaanottoon. Hätäsanoma, joka seuraa hätäkutsua, sisältää hädässä olijan sijaintia ja hädän laatua koskevat tiedot. Hätäsanoman tulisi olla niin lyhyt kuin mahdollista ja sisältää ainoastaan tärkeimmät tiedot. * MAYDAY = Kansainvälinen hätämerkki, jota yleisesti käytetään meri- ja ilmailuliikenteen verkoissa myös Suomessa. 20 HUOM: Jos mahdollista, koordinaattien lisäksi annetaan maastokuvaus (esim. järven eteläpää, kaksi kuusta, hakkuuaukion reuna tms.) 5. Koordinaatit luetaan Annetaan kaikki ruudulla näkyvät tiedot: A. Kirjaintunnukset Eri esitysmuodot erotetaan kirjaintunnuksilla Yhtenäiskoordinaatistossa - Itäkoordinaatti = IIVARI - Pohjoiskoordinaatti = PAAVO Maantieteellisissä koordinaateissa - Latitudissa: N (North) = NIILO - Longitudissa: E (East) = EEMELI B. Lukemien antaminen Yhtenäiskoordinaatistossa koordinaattilukema jaetaan alusta lukien kahden numeron pareiksi: ESIM: I = IIVARI, KOLME - KOLME, KOLME KAKSI, NOLLA KAHDEKSAN - NOLLA Maantieteellisissä koordinaateissa luku kerrallaan numeroittain: ESIM 1: E 024º = EEMELI, NOLLA KAKSI NELJÄ ESIM 2: 19 = YKSI YHDEKSÄN C. Luetaan yksikköjen kaikki tunnukset Aste ESIM: N 61º = NIILO, KUUSI YKSI - ASTETTA Minuutti ESIM: = YKSI YKSI PISTE SEITSEMÄNKUUSI YHDEKSÄN MINUUTTIA Sekunti ESIM: 56.1 = VIISI KUUSI - PISTE- YKSI SEKUNTIA Piste lukeman keskellä ESIM: 11.7 = YKSI YKSI PISTE SEITSEMÄN - SEKUNTIA HUOM: MAP DATUM: WGS84 Tehtäessä yhteistyötä jonkin ilma-aluksen kanssa ilmoitetaan koordinaattien yhteydessä aina myös käytössä oleva map datum, WGS 84. ESIM: N 61º = NIILO, KUUSI-YKSI-ASTETTA, KAKSI - WGS84- JÄRJESTELMÄSSÄ 25
