1 Kuljetuslogistiikka Finaalitehtävät A. ENNAKOIVA-AJOSUORITE (12,5 p) Kilpailija ajaa tieliikennekuntoisella kuorma-autolla ilmoitetun reitin mahdollisimman taloudellisesti sekä osoittaen turvallista, joustavaa ja ennakoivaa ajotapaa. Tuomarit ilmoittavat milloin tehtävä alkaa ja mihin päättyy. Kilpailija on tilanteessa jossa hän lähtee ajamaan valmiiksi kuormatulla ajoneuvolla, aivan kuin olisi viemässä kuormaa asiakkaalle. Tehtävässä kuuluu myös tehdä tarvittavat toimenpiteet ennen ajoa, pois lukien öljyt, renkaat, valot ja nesteet. Tarvikkeet: Ajo-opetukseen varustettu kuorma-auto SCANIA tn. Taloudellisen ajotavan mittauslaitteet (Arviointitapana myös subjektiivinen). B. YHDISTELMÄAJONEUVON KÄSITTELY (12,5p) Kilpailija suorittaa ajoneuvoyhdistelmän käsittelykokeen E-tutkinnon mukaisesti osumatta ratamerkkeihin. Lisäksi hän määrittää maksimikuorman ajoneuvoyhdistelmälle sekä molemmille kuormayksiköille erikseen. Lopuksi kilpailija täyttää kuljettajan ominaisuudessa rahtikirjan annettujen tietojen, oman tietämyksen ja ratkaisujen mukaisesti. Lavanippuja lastataan kyseessä olevaan ajoneuvoyhdistelmään niin paljon kuin siihen mahtuu nippuina. Täytetty rahtikirja palautetaan tuomarille. Tieto: Lastattavat tavarat ovat FIN-lavanippuja, 15 lavaa/nippu. Yhden lavanpaino on 15kg. Lähettäjä: Oma oppilaitos Vastaanottaja: Savon ammatti- ja aikuisopisto Presidentinkatu KUOPIO Rahdinmaksaa vastaanottaja.

2 Tarvikkeet: Kuorma-auto N 3 Keskiakseliperävaunu, dolly O 4 Puoliperävaunu O 4 Rekisteriotteita C. JAKELUKUORMAN TEKEMINEN AJONEUVOON (12,5 p) Kilpailija lastaa kuorma-autoon lakien ja asetusten mukaisen kuorman annettujen rahtikirjojen perusteella. Lastattavana on kappaletavaraa/elintarvikkeita rullakoissa ja lavoilla sekä adr-luokiteltua tavaraa. Tehtävän lopuksi ajoneuvo merkitään tarvittaessa adr-luokituksen vaatimalla tavalla. Kuorma-auto peruutetaan kuormauksen jälkeen kuorman purkamista varten osoitettuun paikkaan osumatta ratamerkkeihin. Purkuasentoon lasketun takalaitanostimen takareuna saa olla 0-10cm lastauslaiturin päällä kohtisuorassa. Tarvikkeet: Kuorma-auto N 2 Takalaitanostin Lavansiirtovaunu Kuormalava- ja rullakkotavaraa Rahtikirjat D. TRUKKITEHTÄVÄ (12,5 p) Kilpailija kuormaa trukilla osoitetut tavarat ajoneuvoon huomioiden oikea kuormitus. Tarkastus todetaan ajoneuvon akselipainomittareista. Tavarat kuljetetaan trukilla käsittelyä hidastavien esteiden läpi, osumatta ratamerkkeihin sekä huomioiden trukin oikea käyttö. Kuorman varmistamiseen ei tarvitse käyttää sidontavälineitä. Tarvikkeet: Kuorma-auto N 3 Vastapainotrukki 2,5 tn Lavansiirtovaunu Kuormalava-tavaraa Sidontavälineitä Rahtikirjoja Akselipainomittausvälineet

3 E. AJONEUVON KUORMAUS LAVETILLE (12,5 p) Kilpailija varmistaa ajoneuvojen kuormituksen ja tarkistaa tieliikennekelpoisuuden ilmoittamalla puutteet tuomarille kirjallisesti. Tarvikkeet: Kuorma-auto N 3 Erikoiskuljetusperävaunu Ajoneuvoja/työkoneita Sidontavälineitä Erikoiskuljetusvarusteita F. RAKENNUSTUOTTEIDEN KUORMAUS AJONEUVOON KAPPALETAVARANOSTURILLA (12,5 p) Kilpailija kuormaa kauko-ohjatulla kappaletavaranostimella rahtikirjojen mukaiset rakennustarvikkeet kuorma-auton lavalle ja varmistaa ajoneuvon tieliikennekelpoiseen kuntoon. Tehtävässä huomioidaan turvalliset työmenetelmät. Tarvikkeet: Kuorma-auto N 3 Kauko-ohjattava kappaletavaranostin Erilaisia nostoon tarvittavia välineitä Sidontavälineitä Suojapeitteitä Rakennustarvikkeita ja niille rahtikirjat G. VAIHTOKUORMATILAN KÄSITTELY (12,5p) Kilpailija suorittaa vaihtolavan käsittelytehtävänä kahden vaihtokuormatilan yhdistämisen yhdeksi yksiköksi ja yksikön ottaminen kyytiin ajoneuvoon siirtoa varten. Kilpailija laskee vaihtokuormatilat tuomarin osoittamaan paikkaan. Kilpailutehtävä suoritetaan osoitetulla alueella osumatta ratamerkkeihin. Kuormatulta ajoneuvolta edellytetään tieliikennekelpoisuutta. Ajoneuvoon tehdään ajoonlähtötarkastus ja puutteet joita ei ole mahdollisuus korjata ilmoitetaan tuomarille kirjallisesti. Tarvikkeet: Vaihtolava kuorma-auto N 3 2 vaihtolavaa Sidontavälineitä

4 H. KIRJALLINEN TEHTÄVÄ (12,5p) Lasketaan ajoneuvolle ja omistajakuljettajalle kustannukset. Määritetään millä hinnalla pystyisi palveluja tuottamaan. Reitin suunnittelu. Lähtöarvot on annettu valmiiksi. Tarvikkeet: Kynä, pyyhekumi, viivoitin ja nelilaskin Nimi: TEHTÄVÄ 1 Vastaa väittämiin oikein (+) tai väärin (-) Väittämistä kaikki voivat olla oikein tai väärin Terveys ja työkyky ( ) Nukkumalla riittävästi ja syömällä kohtuullisen kokoisia aterioita säännöllisesti jaksaa keskittyä ja säilyttää tarkkaavaisuuden liikenteessä. ( ) Ratissa pään nyökähtäessä ihminen on ollut unessa jo useita sekunteja. ( ) Jo pieni alkoholimäärä parantaa unen laatua. ( ) Vesi on paras janojuoma. ( ) Jatkuva napostelu lisää energian saantia ja lihottaa. ( ) Sopiva aika aterioiden välillä on 6-9 tuntia. ( ) Viikossa tulee liikkua vähintään neljä tuntia. ( ) Tupakointi yhdessä muiden huonojen tapojen kanssa ja raskaan työkuvan kanssa lisää riskiä työkyvyn heikkenemiseen keskimääräistä aikaisemmin. Kuorma-autoliikenteen muuttuvat kustannukset ( ) kasvavat ajosuoritteen kasvaessa ( ) pienenevät ajosuoritteen kasvaessa ( ) ajosuoritteen määrä ei vaikuta muuttuviin kustannuksiin. Kuorma-autoliikenteen kiinteät kustannukset ( ) kasvavat ajosuoritteen kasvaessa ( ) pienenevät ajosuoritteen kasvaessa ( ) ajosuoritteen määrä ei vaikuta kiinteisiin kustannuksiin. Kuljetuskustannusindeksi kuvaa: ( ) kustannusten muutosta ( ) käyttö ja täyttöasteen muutosta ( ) ajoneuvo liikenteen päästöjen muutosta Käytetty jäähdytysneste voidaan hävittää

5 ( ) kaatamalla viemäriin jossa on öljyn erotuskaivo. ( ) voidaan hävittää polttamalla. ( ) jäteöljyjen mukana. Tiekuljetussopimuslain mukaisesti ( ) rahtikirja vaaditaan aina ulkomaan liikenteessä ( ) rahtikirjaa ei tarvitse tehdä kotimaan liikenteessä jos lähettäjä ja rahdinkuljettaja ovat sopineet siitä erikseen. ( ) varauma on ennakkomaksu kuljetussuoritteesta ( ) Rahdinkuljettaja on vastuussa tavaran katoamisesta, vähentymisestä tai vahingoittumisesta sen kuljetettavaksi ottamisen ja luovuttamisen välisenä aikana ( ) Rahdinkuljettaja ei ole vastuussa tavaran luovutuksen viivästymisestä ( ) Kotimaisessa kuljetuksessa rahdinkuljettajan vastuu on aina 20 /kg Ajo ja lepoaika ( ) Viikottainen ajoaika saa olla enintään 40 tuntia ( ) Vuorokautinen ajoaika saa olla enintään 9 tuntia. Sitä voidaan viikon aikana kahdesti pidentää enintään 10 tuntiin. ( ) Neljän ja puolen tunnin ajon jälkeen kuljettajan on pidettävä vähintään 45 minuutin yhtämittainen tauko. Tauko voidaan pitää myös kahdessa osassa (15min+30min). ( ) Vuorokausilevon tulee olla yhdenjaksoinen ja vähintään 11 tuntia jokaista 24 tunnin jaksoa kohden. ( ) ajopiirturin kiekkoja on pyynnöstä esitettävä valvonta viranomaiselle kuluvan päivän ja edellisten 7 kalenteripäivän aikana käyttämänsä piirturilevyt. ( ) Viikkolevon tulee olla yhdenjaksoinen vähintään 45 tuntia. ( ) Viikkolepoa voidaan lyhentää 24 tuntiin kerran peräkkäisen kahden viikon aikana. Kuorma ei saa oleellisesti liikkua kuormakoriin nähden, kun kuormaan vaikuttaa eteenpäin voima, joka vastaa kiihtyvyyttä ( ) 10 m/s 2 ( ) 5 m/s 2 ( ) 15 m/s 2 Kuorma ei saa oleellisesti liikkua kuormakoriin nähden, kun kuormaan vaikuttaa sivulle tai taaksepäin voima, joka vastaa kiihtyvyyttä ( ) 5 m/s 2

6 ( ) 10 m/s 2 ( ) 15 m/s 2 Mitä tarkoittaa FRC ( ) Freoni vapaa jäähdytysjärjestelmä ( ) Incoterms toimituslauseke ( ) Koneellisesti jäähdytetty kuljetusväline Montako FIN - lavaa mahtuu yhdistelmä ajoneuvoon jonka kuormatilan sisämitat ovat: vetoauto: leveys 2,40 ja pituus 7,20 m, perävaunu: leveys 2.4 ja pituus 12,5 m ( ) 22 FIN-lavaa ( ) 38 FIN-lavaa ( ) 44 FIN-lavaa Neliakselisen kuorma-auton kokonaismassa saa olla enintään.. ( ) kg ( ) kg ( ) kg (jos on täysilmajousitteinen) Jos joudut vähentämään matkanopeutta 80 km/h nopeudesta 70 km/h nopeuteen, niin vaikutus 100 kilometrin matkalle on ajassa min ( ) 6 min ( ) 8 min ( ) 10 min ( ) 18 min Jos jarrutusmatka 80 km/h nopeudesta on 60 metriä. Millä nopeudella jarrutusmatka suunnilleen puolittuu? ( ) 40 km/h ( ) 57 km/h ( ) 70 km/h Ajat 80km/h. Oletetaan, että reaktioaikasi on 1,2 sekuntia ja kuljettamasi ajoneuvoyksikön jarruviive on on 0,8 sekuntia. Edellä ajavan jarruvalot syttyvät. Kuinka pitkän matkan ajamasi auto ehtii kulkea ennen kuin jarrutus alkaa? ( ) 24 metriä ( ) 34 metriä ( ) 44 metriä Trukin kuljettajalta vaaditaan vähintään

7 ( ) trukkikortti ( ) työnantaja kirjallinen lupa ( ) suojakypärä Mitkä seuraavista lähetyksistä ylittävät ns. vapaarajan (LIITE 1) ( ) 1600 kg, 5.1,III ( ) 200 kg, UN 1230 Metanoli, 3, II ( ) 25 kg netto, UN 0081, 1.1 D ( ) 10 kg netto, 1,2 D ( ) 200 kg UN 3114, 5.2 ( ) 3600 kg, UN 3205, 4.2, II

8 Mitkä perävaunut on mahdollista kytkeä vetoautoon a. Täysperävaunu PERÄVAUNUT: ( ) A ; ( ) B ; ( ) C KYTKENTÄMITAT: ( ) / 60 Moduli: ( ) 15,6-9,2 A KYTKENTÄMITAT: perävaunu: ( ) B 9110 ) KYTKENTÄMITAT: perävaunu: ( C KYTKENTÄMITAT: perävaunu: ( )

9

10 b. Puoliperävaunu PERÄVAUNUT: ( ) A ; ( ) B ; ( ) C KYTKENTÄMITAT: ( ) / 45 A KYTKENTÄMITAT: perävaunu: ( ) B KYTKENTÄMITAT: perävaunu: ( ) C KYTKENTÄMITAT: perävaunu: ( ) TEHTÄVÄ 2

11 Olet omistaja kuljettaja ja asiakas pyytää sinulta kustannuksia kuljetuksista ja aikataulutusta Autolla tullaan ajamaan leipomotuotteita 6.9 lavametrin kuorma-autolla Kuopiosta Kajaaniin (välimatka 190km). Kajaanista tuodaan paluukuormana tyhjät laatikot takaisin Kuopion leipomolle. Laatikot kuljetetaan Euro lavoilla. Kuorman lastaamiseen menee 25 minuuttia ja kuorman purkamiseen 15 min. Kuopiossa leipomotuotteet ovat valmiina kuljettavaksi klo 8:00 Lähtötiedot: kuljettajan palkka: kts. tes alle 4 vuotta (LIITE 2) kuljettajan välilliset kustannukset: 67 % Ajetaan joka arkipäivä (ajopäiviä vuodessa 250) Vakuutukset: 3200 / vuosi (ei sis. alv) Liikennöimis- ja ylläpitokustannukset: 4200 /vuosi (ei sis. alv) Polttoaineen kulutus 25 litraa / 100km Polttoaineen veroton hinta: 1,06 /litra Auton uushankintahinta: (ei sis. alv) Autoa pidetään 3 vuotta jonka jälkeen siitä saa (ei sis. alv) Huolto-, korjaus- Ja rengaskulut: 0,05 /km (ei sis. alv) Käytä laskelmissa 68 km/h keskinopeutta. a. Laske ajokilometrit vuodessa. b. Laske veroton polttoainekustannus vuodessa. c. Laske muuttuvat kustannukset per kilometri. d. Laske päivän palkkakustannukset e. Laske palkkakustannukset vuodessa. f. Laske veroton omakustanne tuntihinta g. Laske veroton omakustanne kilometrihinta h. Laske verollinen omakustanne päivähinta (alv 23 %) i. Tee reittisuunnitelma ja aikataulutus

12

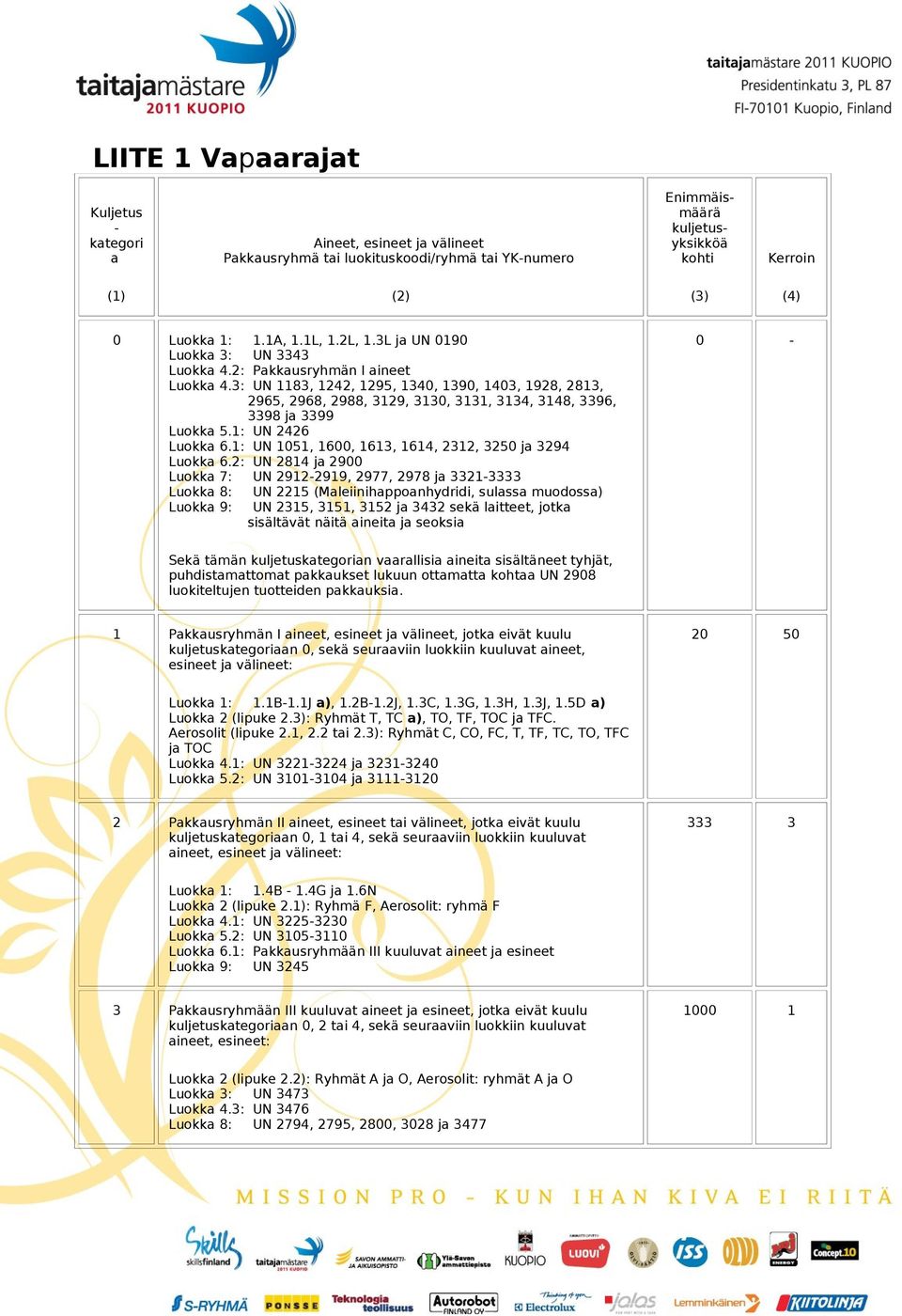

13 LIITE 1 Vapaarajat Kuljetus - kategori a Aineet, esineet ja välineet Pakkausryhmä tai luokituskoodi/ryhmä tai YK-numero Enimmäismäärä kuljetusyksikköä kohti Kerroin (1) (2) (3) (4) 0 Luokka 1: 1.1A, 1.1L, 1.2L, 1.3L ja UN 0190 Luokka 3: UN 3343 Luokka 4.2: Pakkausryhmän I aineet Luokka 4.3: UN 1183, 1242, 1295, 1340, 1390, 1403, 1928, 2813, 2965, 2968, 2988, 3129, 3130, 3131, 3134, 3148, 3396, 3398 ja 3399 Luokka 5.1: UN 2426 Luokka 6.1: UN 1051, 1600, 1613, 1614, 2312, 3250 ja 3294 Luokka 6.2: UN 2814 ja 2900 Luokka 7: UN , 2977, 2978 ja Luokka 8: Luokka 9: UN 2215 (Maleiinihappoanhydridi, sulassa muodossa) UN 2315, 3151, 3152 ja 3432 sekä laitteet, jotka sisältävät näitä aineita ja seoksia 0 - Sekä tämän kuljetuskategorian vaarallisia aineita sisältäneet tyhjät, puhdistamattomat pakkaukset lukuun ottamatta kohtaa UN 2908 luokiteltujen tuotteiden pakkauksia. 1 Pakkausryhmän I aineet, esineet ja välineet, jotka eivät kuulu kuljetuskategoriaan 0, sekä seuraaviin luokkiin kuuluvat aineet, esineet ja välineet: Luokka 1: 1.1B-1.1J a), 1.2B-1.2J, 1.3C, 1.3G, 1.3H, 1.3J, 1.5D a) Luokka 2 (lipuke 2.3): Ryhmät T, TC a), TO, TF, TOC ja TFC. Aerosolit (lipuke 2.1, 2.2 tai 2.3): Ryhmät C, CO, FC, T, TF, TC, TO, TFC ja TOC Luokka 4.1: UN ja Luokka 5.2: UN ja Pakkausryhmän II aineet, esineet tai välineet, jotka eivät kuulu kuljetuskategoriaan 0, 1 tai 4, sekä seuraaviin luokkiin kuuluvat aineet, esineet ja välineet: Luokka 1: 1.4B - 1.4G ja 1.6N Luokka 2 (lipuke 2.1): Ryhmä F, Aerosolit: ryhmä F Luokka 4.1: UN Luokka 5.2: UN Luokka 6.1: Pakkausryhmään III kuuluvat aineet ja esineet Luokka 9: UN Pakkausryhmään III kuuluvat aineet ja esineet, jotka eivät kuulu kuljetuskategoriaan 0, 2 tai 4, sekä seuraaviin luokkiin kuuluvat aineet, esineet: Luokka 2 (lipuke 2.2): Ryhmät A ja O, Aerosolit: ryhmät A ja O Luokka 3: UN 3473 Luokka 4.3: UN 3476 Luokka 8: UN 2794, 2795, 2800, 3028 ja 3477

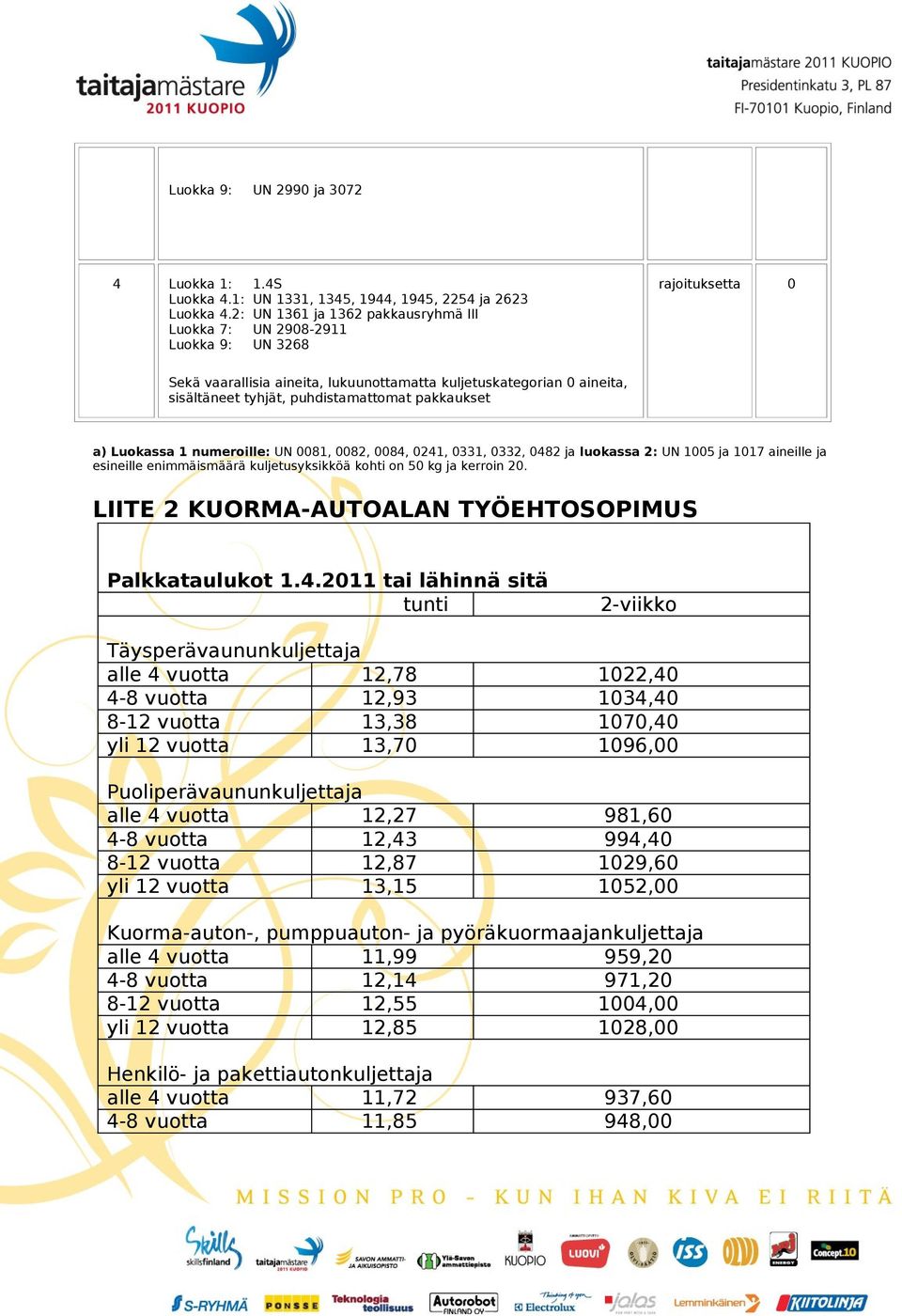

14 Luokka 9: UN 2990 ja Luokka 1: 1.4S Luokka 4.1: UN 1331, 1345, 1944, 1945, 2254 ja 2623 Luokka 4.2: UN 1361 ja 1362 pakkausryhmä III Luokka 7: UN Luokka 9: UN 3268 rajoituksetta 0 Sekä vaarallisia aineita, lukuunottamatta kuljetuskategorian 0 aineita, sisältäneet tyhjät, puhdistamattomat pakkaukset a) Luokassa 1 numeroille: UN 0081, 0082, 0084, 0241, 0331, 0332, 0482 ja luokassa 2: UN 1005 ja 1017 aineille ja esineille enimmäismäärä kuljetusyksikköä kohti on 50 kg ja kerroin 20. LIITE 2 KUORMA-AUTOALAN TYÖEHTOSOPIMUS Palkkataulukot tai lähinnä sitä tunti 2-viikko Täysperävaununkuljettaja alle 4 vuotta 12, , vuotta 12, , vuotta 13, ,40 yli 12 vuotta 13, ,00 Puoliperävaununkuljettaja alle 4 vuotta 12,27 981, vuotta 12,43 994, vuotta 12, ,60 yli 12 vuotta 13, ,00 Kuorma-auton-, pumppuauton- ja pyöräkuormaajankuljettaja alle 4 vuotta 11,99 959, vuotta 12,14 971, vuotta 12, ,00 yli 12 vuotta 12, ,00 Henkilö- ja pakettiautonkuljettaja alle 4 vuotta 11,72 937, vuotta 11,85 948,00

15 8-12 vuotta 12,26 980,80 yli 12 vuotta 12, ,00 Autonapumies alle 4 vuotta 11,60 928, vuotta 11,74 939, vuotta 12,13 970,40 yli 12 vuotta 12,39 991,20 Ulkomaanliikenteen palkkataulukot 13, ,80 8 % korotettuna 14, ,20
