Käyttöoppaasi. APRILIA SR 50

Koko: px
Aloita esitys sivulta:

Download "Käyttöoppaasi. APRILIA SR 50 http://fi.yourpdfguides.com/dref/2931432"

Transkriptio

1 Voit lukea suosituksia käyttäjän oppaista, teknisistä ohjeista tai asennusohjeista tuotteelle. Löydät kysymyksiisi vastaukset käyttöoppaasta ( tiedot, ohjearvot, turvallisuusohjeet, koko, lisävarusteet jne.). Yksityiskohtaiset käyttöohjeet ovat käyttäjänoppaassa Käyttöohje Käyttöohjeet Käyttäjän opas Omistajan käsikirja Käyttöopas

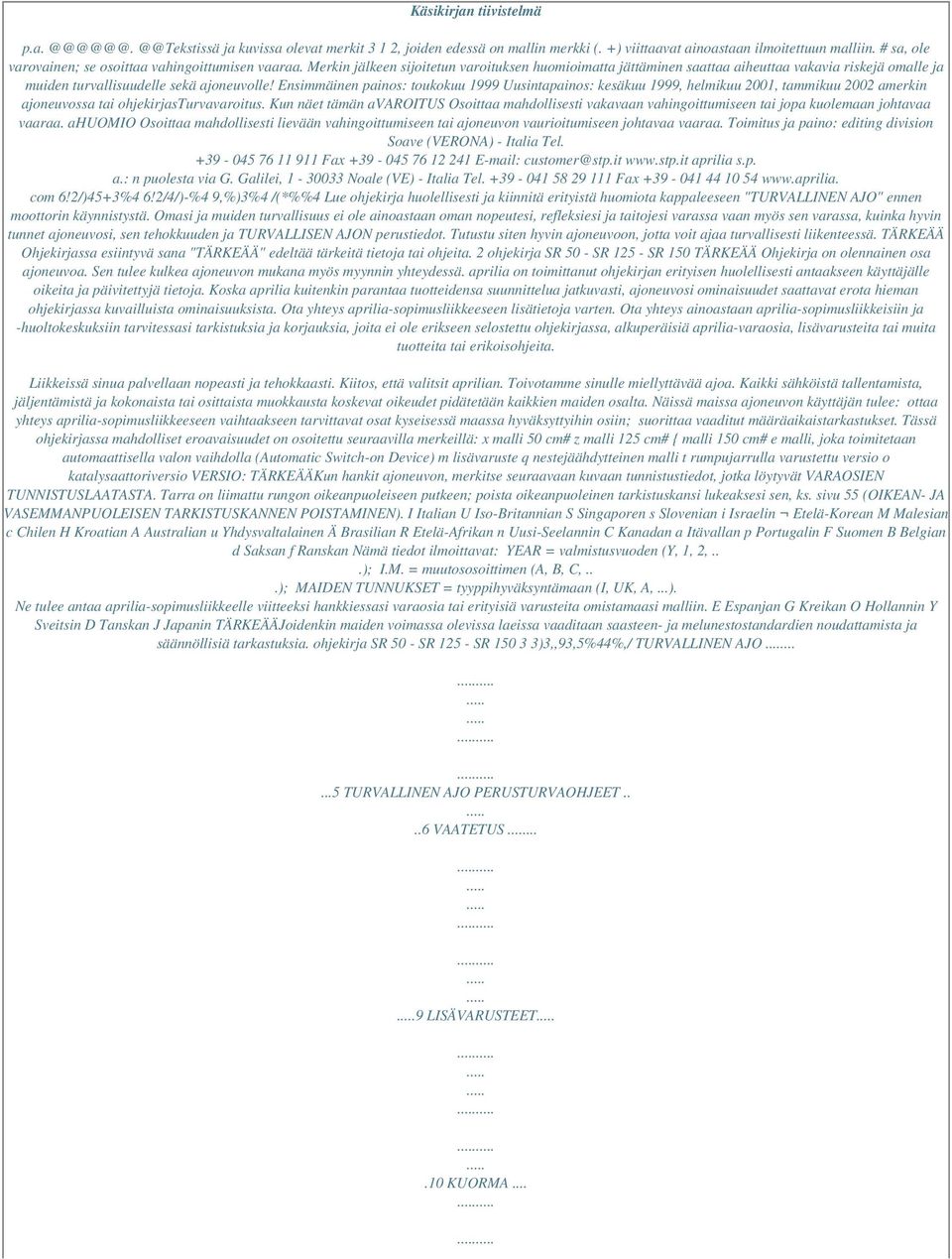

2 Käsikirjan tiivistelmä p.a. ja kuvissa olevat merkit 3 1 2, joiden edessä on mallin merkki (. +) viittaavat ainoastaan ilmoitettuun malliin. # sa, ole varovainen; se osoittaa vahingoittumisen vaaraa. Merkin jälkeen sijoitetun varoituksen huomioimatta jättäminen saattaa aiheuttaa vakavia riskejä omalle ja muiden turvallisuudelle sekä ajoneuvolle! Ensimmäinen painos: toukokuu 1999 Uusintapainos: kesäkuu 1999, helmikuu 2001, tammikuu 2002 amerkin ajoneuvossa tai ohjekirjasturvavaroitus. Kun näet tämän avaroitus Osoittaa mahdollisesti vakavaan vahingoittumiseen tai jopa kuolemaan johtavaa vaaraa. ahuomio Osoittaa mahdollisesti lievään vahingoittumiseen tai ajoneuvon vaurioitumiseen johtavaa vaaraa. Toimitus ja paino: editing division Soave (VERONA) - Italia Tel Fax aprilia s.p. a.: n puolesta via G. Galilei, Noale (VE) - Italia Tel Fax com 6!2/)45+3%4 6!2/4/)-%4 9,%)3%4 /(*%%4 Lue ohjekirja huolellisesti ja kiinnitä erityistä huomiota kappaleeseen "TURVALLINEN AJO" ennen moottorin käynnistystä. Omasi ja muiden turvallisuus ei ole ainoastaan oman nopeutesi, refleksiesi ja taitojesi varassa vaan myös sen varassa, kuinka hyvin tunnet ajoneuvosi, sen tehokkuuden ja TURVALLISEN AJON perustiedot. Tutustu siten hyvin ajoneuvoon, jotta voit ajaa turvallisesti liikenteessä. TÄRKEÄÄ Ohjekirjassa esiintyvä sana "TÄRKEÄÄ" edeltää tärkeitä tietoja tai ohjeita. 2 ohjekirja SR 50 - SR SR 150 TÄRKEÄÄ Ohjekirja on olennainen osa ajoneuvoa. Sen tulee kulkea ajoneuvon mukana myös myynnin yhteydessä. aprilia on toimittanut ohjekirjan erityisen huolellisesti antaakseen käyttäjälle oikeita ja päivitettyjä tietoja. Koska aprilia kuitenkin parantaa tuotteidensa suunnittelua jatkuvasti, ajoneuvosi ominaisuudet saattavat erota hieman ohjekirjassa kuvailluista ominaisuuksista. Ota yhteys aprilia-sopimusliikkeeseen lisätietoja varten. Ota yhteys ainoastaan aprilia-sopimusliikkeisiin ja -huoltokeskuksiin tarvitessasi tarkistuksia ja korjauksia, joita ei ole erikseen selostettu ohjekirjassa, alkuperäisiä aprilia-varaosia, lisävarusteita tai muita tuotteita tai erikoisohjeita. Liikkeissä sinua palvellaan nopeasti ja tehokkaasti. Kiitos, että valitsit aprilian. Toivotamme sinulle miellyttävää ajoa. Kaikki sähköistä tallentamista, jäljentämistä ja kokonaista tai osittaista muokkausta koskevat oikeudet pidätetään kaikkien maiden osalta. Näissä maissa ajoneuvon käyttäjän tulee: ottaa yhteys aprilia-sopimusliikkeeseen vaihtaakseen tarvittavat osat kyseisessä maassa hyväksyttyihin osiin; suorittaa vaaditut määräaikaistarkastukset. Tässä ohjekirjassa mahdolliset eroavaisuudet on osoitettu seuraavilla merkeillä: x malli 50 cm# z malli 125 cm# { malli 150 cm# e malli, joka toimitetaan automaattisella valon vaihdolla (Automatic Switch-on Device) m lisävaruste q nestejäähdytteinen malli t rumpujarrulla varustettu versio o katalysaattoriversio VERSIO: TÄRKEÄÄKun hankit ajoneuvon, merkitse seuraavaan kuvaan tunnistustiedot, jotka löytyvät VARAOSIEN TUNNISTUSLAATASTA. Tarra on liimattu rungon oikeanpuoleiseen putkeen; poista oikeanpuoleinen tarkistuskansi lukeaksesi sen, ks. sivu 55 (OIKEAN- JA VASEMMANPUOLEISEN TARKISTUSKANNEN POISTAMINEN). I Italian U Iso-Britannian S Singaporen s Slovenian i Israelin Etelä-Korean M Malesian c Chilen H Kroatian A Australian u Yhdysvaltalainen Ä Brasilian R Etelä-Afrikan n Uusi-Seelannin C Kanadan a Itävallan p Portugalin F Suomen B Belgian d Saksan f Ranskan Nämä tiedot ilmoittavat: YEAR = valmistusvuoden (Y, 1, 2,...); I.M. = muutososoittimen (A, B, C,...); MAIDEN TUNNUKSET = tyyppihyväksyntämaan (I, UK, A,...). Ne tulee antaa aprilia-sopimusliikkeelle viitteeksi hankkiessasi varaosia tai erityisiä varusteita omistamaasi malliin. E Espanjan G Kreikan O Hollannin Y Sveitsin D Tanskan J Japanin TÄRKEÄÄJoidenkin maiden voimassa olevissa laeissa vaaditaan saasteen- ja melunestostandardien noudattamista ja säännöllisiä tarkastuksia. ohjekirja SR 50 - SR SR )3,,93,5%44%,/ TURVALLINEN AJO TURVALLINEN AJO PERUSTURVAOHJEET....6 VAATETUS... 9 LISÄVARUSTEET.10 KUORMA...

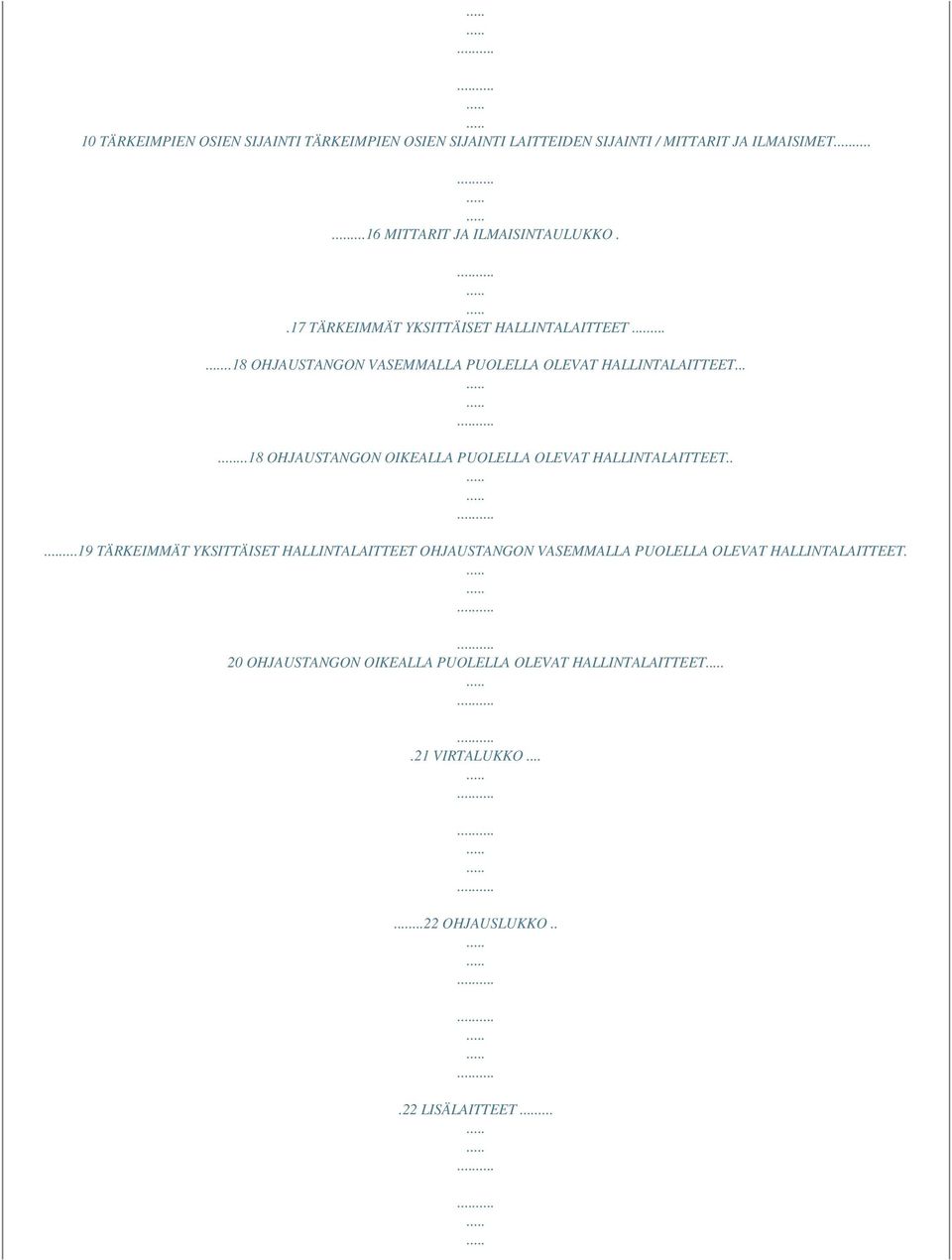

3 10 TÄRKEIMPIEN OSIEN SIJAINTI TÄRKEIMPIEN OSIEN SIJAINTI LAITTEIDEN SIJAINTI / MITTARIT JA ILMAISIMET...16 MITTARIT JA ILMAISINTAULUKKO..17 TÄRKEIMMÄT YKSITTÄISET HALLINTALAITTEET OHJAUSTANGON VASEMMALLA PUOLELLA OLEVAT HALLINTALAITTEET OHJAUSTANGON OIKEALLA PUOLELLA OLEVAT HALLINTALAITTEET TÄRKEIMMÄT YKSITTÄISET HALLINTALAITTEET OHJAUSTANGON VASEMMALLA PUOLELLA OLEVAT HALLINTALAITTEET. 20 OHJAUSTANGON OIKEALLA PUOLELLA OLEVAT HALLINTALAITTEET.21 VIRTALUKKO OHJAUSLUKKO...22 LISÄLAITTEET...

4 ...23 SATULAN LUKITUS / AVAUS.. 23 KYPÄRÄ / HANSIKASLOKERO...23 LUKITUSTAPPI AKKU / TYÖKALULOKERO KASSIN PIDIKE TAKALOKASUOJAN JATKE SUUNTAVILKKUJEN JATKEET TÄRKEIMMÄT KOMPONENTIT POLTTOAINE VOITELUAINEET.

5 .26 JARRUNESTE - suositukset LEVYJARRUT TAKAJARRU JÄÄHDYTYSNESTE RENKAAT VERSIO, JOSSA VALOT SYTTYVÄT AUTOMAATTISESTI VERSIO, JOSSA VALOT SYTTYVÄT AUTOMAATTISESTI _ 33 _ KATALYYTTINEN ÄÄNENVAIMENNIN PAKOPUTKI / POISTOKAASUN ÄÄNENVAIMENNIN...34 KÄYTTÖOHJEET..

6 ..35 ESITARKISTUSTEN TAULUKKO KÄYNNISTYS..36 LIIKKEELLE LÄHTÖ JA AJAMINEN SISÄÄNAJO...40 SISÄÄNAJO PYSÄHTYMINEN.. 41 PAIKOITUS.41 AJONEUVON ASETTAMINEN KESKISEISONTATUELLE EHDOTUKSIA VARKAUKSIEN ESTÄMISEKSI.

7 ...42 HUOLTO...43 MÄÄRÄAIKAISHUOLTOTAULUKO MÄÄRÄAIKAISHUOLTOTAULUKO TUNNISTUSTIEDOT ILMANSUODATIN...49 ILMANSUODATIN JARRUPALOJEN KULUMISASTEEN TARKISTUS JARRUKENGÄN KULUMISASTEEN TARKISTUS OHJAUKSEN TARKISTUS..52 MOOTTORIN AKSELIN TUKIPISTEEN TARKISTUS KANNEN TUKIKAPPALEEN POISTAMINEN ETUKANNEN POISTAMINEN OHJAUSTANGON ALAKANNEN POISTAMINEN..

8 54 OHJAUSTANGON YLÄKANNEN OSITTAINEN POISTAMINEN 54 OIKEAN- JA VASEMMANPUOLEISEN TARKISTUSKANNEN POISTAMINEN...55 TAKALOKASUOJAN JATKEEN ASENNUS...56 REKISTERIKILVEN TUEN POISTAMINEN TAKALOKASUOJAN JATKEEN ASENNUS SUUNTAVILKUN TAYDELLINEN POISTAMINEN SUUNTAVILKKUJEN JATKEIDEN ASENNUS ALASUOJUKSEN KANNEN POISTAMINEN..59 ETUMMAISEN SISÄSUOJUKSEN POISTAMINEN TAUSTAPEILIEN POISTAMINEN 61 SEISONTATUEN TARKISTUS 61 KATKAISIMIEN TARKISTUS.

9 TYHJÄKÄYNNIN SÄÄTÖ.. 62 TYHJÄKÄYNNIN SÄÄTÖ 63 KAASUN SÄÄTÖ. 63 SYTYTYSTULPPA AKKU AKUN PITKÄ SEISOKKI LIITÄNTÄNAPOJEN TARKISTUS JA PUHDISTUS.. 66 AKUN POISTAMINEN AKUN PAIKOILLEEN ASETTAMINEN ELEKTROLYYTTITASON TARKISTAMINEN. 67 AKUN LATAUS..

10 68 AKUN LATAUS 68 SULAKKEIDEN VAIHTO 69 ETUVALON VALOKIILAN SÄÄTÄMINEN PYSTYSUUNNASSA. 70 LAMPUT AJOVALOJEN LAMPPUJEN VAIHTAMINEN. 71 AJOVALOJEN LAMPPUJEN VAIHTAMINEN 71 AJOVALOJEN LAMPPUJEN VAIHTAMINEN ETUSUUNTAVILKKUJEN LAMPPUJEN VAIHTO TAKASUUNTAVILKKUJEN LAMPPUJEN VAIHTAMINEN MITTARISTON LAMPPUJEN VAIHTAMINEN.. 74 TAKAVALON LAMPUN VAIHTO REKISTERIKILVEN LAMPUN VAIHTAMINEN. 75 KULJETUS.

11 .. 76 POLTTOAINESÄILIÖN TYHJENNYS PUHDISTUS PITKÄT SEISONTA-AJAT.. 78 TEKNISET TIEDOT 79 VOITELUTAULUKKO.. 84 VOITELUTAULUKKO Maahantuoja KYTKENTÄKAAVIO - SR KYTKENTÄKAAVIO - SR 50 KYTKENTÄKAAVIO - SR KYTKENTÄKAAVIO - SR SR KYTKENTÄKAAVIO - SR SR

12 . C % K - _ C%K_ J 4 ohjekirja SR 50 - SR SR 150 turvallinen ajo 4526!,,).%.!*/ 0% !/(*%%4 Ajoneuvon ajajan on täytettävä kaikki lain vaatimukset (ajokortti, vähimmäisikä, psykofyysinen kelpoisuus, vakuutus, verot, rekisteriote, rekisterikilpi jne. ). Opettele tuntemaan ajoneuvosi vähitellen ajamalla sillä ensin vähän liikennöidyillä alueilla ja/tai yksityisalueilla. Joidenkinml;n rangaistukseen voidaan liittää myös tapauksesta riippuen kypärän tai rekisterikilven puuttumisesta, veromääräysten rikkomisesta (moottoriajoneuvovero) ja mahdollisen ajokortin puuttumisesta aiheutuneet lisärangaistukset. Ainoastaan yli 50 cm3:n ajoneuvot Mikä tahansa ajoneuvon muutos ja/tai alkuperäisosien poistaminen saattaa heikentää ajoneuvon toimintakykyä ja vähentää sen turvallisuutta tai tehdä siitä jopa laittoman. Noudata aina kaikkia lakeja sekä kansallisia tai paikallisia säännöksiä ajoneuvon varusteiden suhteen. Vältä erityisesti ajoneuvon suoritustason parantamiseen tarkoitettuja tai sen alkuperäisiä ominaisuuksia muuttavia muutoksia. Älä missään tapauksessa kilpaile toisten ajoneuvojen kanssa. Vältä ajamista maastossa. 6!!4%453 Muista pukea kypärä ja kiinnittää se huolellisesti ennen liikkeelle lähtöä. Varmista, että kypärä on hyväksytty, hyvässä kunnossa, oikean kokoinen ja että sen visiiri on puhdas. Käytä suojaavaa, mieluiten vaaleaa ja/tai heijastavaa asua. Siten toiset tiellä liikkujat näkevät sinut paremmin ja onnettomuusriski pienenee. Lisäksi asu suojelee sinua, jos kaadut. Asun tulisi olla erittäin vartalonmyötäinen ja kiinnitetty ranteissa ja nilkoissa. Nauhoja, vöitä tai solmioita ei saa roikkua vapaana; varmista, etteivät ne tai muut esineet häiritse ajoa tarttumalla liikkuviin osiin tai ohjauslaitteisiin. ohjekirja SR 50 - SR SR Älä pidä taskuissasi teräviä esineitä kuten avaimia, kyniä, lasiampulleja tms., koska ne saattavat olla kaatuessa vaarallisia (samat suositukset koskevat myös matkustajia).,)36!2534%%4 Ajoneuvon omistaja on vastuussa lisävarusteiden valinnasta, asennuksesta ja käytöstä. Vältä sellaisten lisävarusteiden asentamista, jotka peittävät merkinantolaitteet tai valot tai jotka saattavat heikentää niiden toimintakykyä, rajoittaa jousituksen kulkupituutta tai ohjauskulmaa, vaikeuttaa hallintalaitteiden käyttöä sekä vähentää etäisyyttä maanpinnasta ja kallistuskulmaa käännöksissä. Vältä myös sellaisten lisävarusteiden käyttämistä, jotka vaikeuttavat ylettymistä hallintalaitteisiin, koska hätätilanteessa tämä saattaa pidentää reaktioaikaa. Isojen suojien tai tuulilasien asennus ajoneuvoon saattaa aikaansaada aerodynaamisia voimia, jotka vaikuttavat ajettaessa (erityisesti suurilla nopeuksilla) ajoneuvon tasapainoa heikentävästi. Varmista, että varusteet on kiinnitetty hyvin ajoneuvoon ja etteivät ne ole vaarallisia ajon aikana. Älä asenna uusia äläkä muuta ajoneuvossa jo olevia sähkölaitteita välttääksesi ylikuormittumisen; sähkölaitteiden ylikuormittuminen saattaa pysäyttää ajoneuvon yllättäen tai keskeyttää vaarallisesti merkinantolaitteiden tai valojen virransaannin. aprilia suosittelee alkuperäisten lisävarusteiden käyttöä (aprilia genuine accessories). +5/2-! Ole huolellinen ja kohtuullinen lastatessasi matkatavaroita. Matkatavarat on lastattava mahdollisimman keskelle ajoneuvoa ja jaettava tasaisesti kummallekin puolelle, jotta epätasapaino saadaan vähennettyä minimiin. Varmista lisäksi, että kuorma on kiinnitetty huolellisesti ajoneuvoon erityisesti pitkillä matkoilla. 10 ohjekirja SR 50 - SR SR 150 KG! Vältä isojen, painavien ja/tai vaarallisten esineiden kuljettamista ohjaustangolla, lokasuojilla ja haarukoilla, koska niiden seurauksena ajoneuvo saattaa kääntyä hitaammin ja sen ohjattavuus vaikeutuu vaarallisesti. Älä aseta liian isoja laukkuja ajoneuvon sivuille äläkä pidä suojakypärää roikkumassa nauhastaan ajon aikana, koska se saattaa osua ihmisiin tai esineisiin ja johtaa ajoneuvon hallinnan menettämiseen. Älä kuljeta mitään matkatavaraa, jota ei ole kiinnitetty huolellisesti ajoneuvoon. Älä kuljeta laukkuja, jotka työntyvät liikaa tavaratelineen ulkopuolelle tai peittävät valot, merkinantolaitteet tai ilmaisimet. Älä kuljeta eläimiä tai lapsia hansikaslokeron tai tavaratelineen päällä. Älä ylitä minkään tavaratelineen sallittua enimmäispainoa. Kun ajoneuvo on ylikuormitettu, sen tasapaino ja ohjattavuus saattavat heikentyä. ohjekirja SR 50 - SR SR %)-0)%. /3)%. 3)*!).4). 3%,)49+3%4 1) Jäähdytysnesteen paisunta-säiliön korkki 1 2) Kassin pidike 3) Akku/työkalulokeron kansi 4) Polttoainetankki 5) Polttoainetankin korkki 12 ohjekirja SR 50 - SR SR 150 6) 7) 8) 9) Satulan lukko Käynnistyspoljin Ilmansuodatin Vasemmanpuoleinen tarkistuskansi 3%,)49+3%4 1) 2) 3) 4) 5) 6) Tuoreöljysäiliön korkki Tuoreöljysäiliö Virtalukko/ohjauslukko Oikeanpuoleinen tarkistuskansi Sulakekotelo Äänimerkki 7) Akku 8) Alasuojuksen kansi 9) Lukitustappi (panssarikaapelille "Body- Guard" aprilia &) 10) Keskiseisontatuki 13 ohjekirja SR 50 - SR SR %)-0)%.

13 /3)%. 3)*!).4) + 3%,)49+3%4 1) 2) 3) 4) 5) Kassin pidike Akku/työkalulokeron kansi Polttoainetankki Polttoainetankin korkki Satulan lukko 6) 7) 8) 9) 10) Ilmansuodatin Käynnistyspoljin Matkustajan vasen jalkatuki Sulakekotelo Vasemmanpuoleinen tarkistuskansi 14 ohjekirja SR 50 - SR SR 150 3%,)49+3%4 1) 2) 3) 4) 5) 6) Tuoreöljysäiliön korkki Tuoreöljysäiliö Kypärä/hansikaslokero Virtalukko/ohjauslukko Oikeanpuoleinen tarkistuskansi Jarrunestesäiliö (etujarru) 7) 8) 9) 10) Äänimerkki Akku Sytytystulppa Lukitustappi (panssarikaapelille "Body-Guard" aprilia &) 11) Keskiseisontatuki 12) Matkustajan oikeanpuoleinen jalkatuki ohjekirja SR 50 - SR SR ,!)44%)$%. 3)*!).4) -)44!2)4 *! ),-!)3)-%4 3%,)49+3%4 1) Ohjaustangon vasemmalla puolella olevat sähköiset hallintalaitteet 2) Takajarrukahva 3) Vasemmanpuoleinen taustapeili 4) Mittarit ja ilmaisimet 5) Oikeanpuoleinen taustapeili 6) Etujarrukahva 7) Kaasukahva 8) Ohjaustangon oikealla puolella olevat sähköiset hallintalaitteet 9) Virta-/ohjauslukko (n - m - s) 10) 11) 12) 13) 14) 15) 16) 16a) Polttoainemittari (g) Nopeusmittari Kokonaiskilometrimatkamittari. Jäähdytysnesteen lämpötilamittari (h) 1 Vihreä suuntavilkkujen merkkivalo (c) Punainen öljyn varasäiliön varoitusvalo (j). Vihreä lähivalojen merkkivalo (b). Sininen kaukovalojen merkkivalo (a) 17) + Sininen kaukovalojen merkkivalo (a) 18) Kullanruskea polttoaineen määrän varoitusvalo (g) C%K-_ 16 ohjekirja SR 50 - SR SR 150 -)44!2)4 *! ),-!)3).4!5,5++/ Kuvaus Suuntavilkkujen merkkivalo (c) Toiminta Välkkyy, kun suunnan vaihdosta ilmoittava vilkku on päällä. Syttyy aina, kun virta-avain asetetaan "n"- asentoon ja silloin, kun käynnistyspainiketta "r" painetaan. Tällä tavoin tarkistetaan valolampun toimivuus. Mikäli valolamppu ei syty näiden toimenpiteiden suorituksen aikana, vaihda se uuteen. Jos varoitusvalo syttyy eikä sammu käynnistyspainikkeen "r" vapauttamisen jälkeen, tai jos se syttyy normaalin toiminnan aikana, on öljyn varasäiliö tyhjä; täytä öljysäiliö, katso sivua 26 (ÖLJY). Ilmaisee ajettujen kilometrien kokonaismäärän. Ilmaisee matkanopeuden km/h. (b) (a) (a) (g) (g) Syttyy, kun etuvalot ovat "lähivalot" -asennossa. Syttyy, kun etuvalot ovat "kaukovalot" -asennossa. Syttyy, kun etuvalot ovat "kaukovalot" -asennossa. Polttoaineen määrän varoitusvalo syttyy silloin, kun tankissa olevan polttoaineen määrä on noin 2 L. Ilmaisee likimääräisesti tankissa olevan polttoaineen määrän. Ilmoittaa likimääräisesti moottorin jäähdytysnesteen lämpötilan. Lämpötila on riittävä ajoneuvon kuljetukseen silloin, kun osoitin alkaa lähestymään mittarin tasoa "min". Normaali ajolämpötila-alue on osoitettu asteikon keskialueella. Mikäli osoitin siirtyy punaiselle alueelle, sammuta moottori välittömästi ja tarkista jäähdytysnesteen taso. Katso sivua 30 (. JÄÄHDYTYSNESTE 1). Öljyn varasäiliön varoitusvalo (j) ahuomio Kokonaiskilometrimatkamittari Nopeusmittari. Lähivalojen varoitusvalo. Kaukovalojen varoitusvalo C%K-_ + Kaukovalojen varoitusvalo Polttoaineen määrän varoitusvalo Polttoainemittari. Jäähdytysnesteen lämpötilamittari 1 (h) ahuomio goittua erittäin pahoin. Mikäli sallittu maksimilämpötila ylitetään (asteikon punainen "max"- alue), moottori voi vahin- ohjekirja SR 50 - SR SR %) )44)3%4 (!,,). 4!,!)44%%4. /(*!534!.'/. 6!3%--!,,! 05/,%,,! /,%6!4 (!,,).4!,!)44%%4 TÄRKEÄÄ Sähköosat toimivat ainoastaan virtalukon ollessa "n" -asennossa. TÄRKEÄÄ Valojärjestelmä toimii ainoastaan moottorin käydessä. 1) ÄÄNIMERKKIPAINIKE (f) Äänimerkki toimii tätä painiketta painettaessa. 2) KYLMÄKÄYNNISTYSVIPU (e) Moottorin kylmäkäynnistys tapahtuu kiertämällä vipua alaspäin. Kylmäkäynnistys keskeytetään palauttamalla vipu alkuasentoonsa. 3) SUUNTAVILKKU (c) Vasemmalle käännyttäessä siirrä katkaisijaa vasemmalle, kun taas oikealle käännyttäessä siirrä sitä oikealle. Suuntavilkku menee pois päältä katkaisijaa painamalla. 4) VALONVAIHDIN ( a - b ) (maissa, joissa varusteena moottorin pysäytyskatkaisin "m - n") Valonvaihtimen ollessa " b"- asennossa, pysäköintivalot ja kojelaudan valot ja lähivalot ovat aina päällä. Valonvaihtimen ollessa "a"- asennossa, kaukovalot ovat aina päällä. TÄRKEÄÄ Valot sammuvat ainoastaan silloin kun moottori sammutetaan. 18 ohjekirja SR 50 - SR SR 150 /(*!534!.'/. /)+%!,,! 05/,%,,! /,%6!4 (!,,).4!,!)44%%4 TÄRKEÄÄ Sähköosat toimivat ainoastaan virtalukon ollessa "n" -asennossa. TÄRKEÄÄ Valojärjestelmä toimii ainoastaan moottorin käydessä. 1) VALOKATKAISIN (b - ) (ei _) Kun valokatkaisin on " " -asennossa, valot ovat pois päältä. Kun katkaisin on "b" -asennossa, takapysäköintivalo ja lähivalot ovat päällä. 1a) VALOKATKAISIN (a - b - ) C % K Kun valokatkaisin on " " -asennossa, valot ovat pois päältä. Kun katkaisin on "b" -asennossa, lähi- ja pysäköintivalot ovat päällä. Kun se on "a" -asennossa, kauko- ja pysäköintivalot ovat päällä. 1b) VALONVAIHDIN (a - b) _ (ei maissa, joissa varusteena moottorin pysäytyskatkaisin "m - n") Kun valonvaihdin on " b" -asennossa lähivalot ja pysäköintivalot ovat päällä. Kun se on " a" -asennossa, kaukovalot ja pysäköintivalot ovat päällä. Tämä on turva- tai hätäkatkaisin. Kun katkaisin on "n" asennossa, voidaan moottori käynnistää; moottori voidaan sammuttaa siirtämällä katkaisin "m" -asentoon. ahuomio Moottorin ollessa sammutettu ja virtalukon "n" -asennossa akku saattaa tyhjentyä. Kun ajoneuvo on pysäytetty, siirrä moottorin sammuttamisen jälkeen virtalukko "m" -asentoon. 2) KÄYNNISTYSPAINIKE (r ) Kun käynnistysvipua painetaan yhtä aikaa joko etu- tai takajarrun kanssa, käynnistysmoottori pyöräyttää moottorin käyntiin.

14 Käynnistystoimenpiteet on selvitetty kappaleessa, katso sivua 36 (KÄYNNISTYS). ohjekirja SR 50 - SR SR 150 TÄRKEÄÄ Valot sammuvat ainoastaan silloin kun moottori sammutetaan. 1c) MOOTTORIN PYSÄYTYSKATKAISIN (n - m) (maissa, missä se vaaditaan) Älä käytä moottorin pysäytyskatkaisinta "n - m" ajaessasi. ahuomio %) )44)3%4 (!,,). 4!,!)44%%4 + /(*!534!.'/. 6!3%--!,,! 05/,%,,! /,%6!4 (!,,).4!,!)44%%4 TÄRKEÄÄ Sähköosat toimivat ainoastaan virtalukon ollessa "n" -asennossa. 1) ÄÄNIMERKKIPAINIKE (f) Äänimerkki toimii tätä painiketta painettaessa. 2) VALONVAIHDIN ( a - b ) (ei _) Valokatkaisimen ollessa asennossa "o": kun valonvaihdin on "a"- asennossa, kaukovalot syttyvät. Jos valonvaihdin on "b"- asennossa, lähivalot syttyvät. 3) SUUNTAVILKKU (c) Vasemmalle käännyttäessä siirrä katkaisijaa vasemmalle, kun taas oikealle käännyttäessä siirrä sitä oikealle. Suuntavilkku menee pois päältä katkaisijaa painamalla. 20 ohjekirja SR 50 - SR SR 150 /(*!534!.'/. /)+%!,,! 05/,%,,! /,%6!4 (!,,).4!,!)44%%4 TÄRKEÄÄ Sähköosat toimivat ainoastaan virtalukon ollessa "n" -asennossa. 1) VALOKATKAISIN ( o - p - ) (ei J) TÄRKEÄÄ Tarkista ennen valokatkaisimen käyttöä, että valonvaihdin ( a - b) on asennossa "b". Kun valokatkaisin on " "- asennossa, valot ovat pois päältä; kun katkaisin on "p"- asennossa, pysäköintivalot ja kojelaudan valot ovat päällä; kun katkaisin on "o"- asennossa, pysäköintivalot ja kojelaudan valot ja lähivalot ovat päällä. Kaukovaloja voidaan käyttää valonvaihtimen (a - b) avulla. 1a) VALONVAIHDIN ( a - b ) _ Valonvaihtimen ollessa "b"- asennossa, pysäköintivalot ja kojelaudan valot ja lähivalot ovat aina päällä. Valonvaihtimen ollessa "a"- asennossa, kaukovalot ovat aina päällä. 2) KÄYNNISTYSPAINIKE (r ) Kun käynnistysvipua painetaan yhtä aikaa joko etu- tai takajarrun kanssa, käynnistysmoottori pyöräyttää moottorin käyntiin. Käynnistystoimenpiteet on selvitetty kappaleessa, katso sivua 36 (KÄYNNISTYS). ohjekirja SR 50 - SR SR Asento Toiminta Avaimen Poisto Avain voidaan poistaa. Ohjaus on lukossa, moottoria ei voida Ohjauslukko käynnistää, eikä valoja voida panna päälle. s 6)24!,5++/ Virtalukko sijaitsee oikealla puolella lähellä ohjaustankoa. /(*!53,5++/ m n Moottoria tai Avain valoja ei voida voidaan käyttää. poistaa. Moottoria ja valoja voidaan käyttää. Avainta ei voida poistaa. avaroitus Älä koskaan ajoneuvoa kuljettaessasi käännä avainta "s"-asentoon, sillä tästä seuraisi ajoneuvon hallinnan menettäminen. TOIMI NÄIN Ohjauksen lukitus tapahtuu seuraavasti: N Käännä ohjaustanko kokonaisuudessaan vasemmalle. N Käännä avain (1) "m"-asentoon ja paina avainta. N Vapauta avain. TÄRKEÄÄ Virta-avain (1) saa virta/ohjauslukon toimimaan ja avaa akku/työkalulokeron lukon ja satulalukon. Ajoneuvon mukana seuraa kaksi avainta (yksi vara-avain). TÄRKEÄÄ Säilytä vara-avain ajoneuvosta erillisessä paikassa. TÄRKEÄÄ Käännä avainta ja ohjaa ohjaustankoa samanaikaisesti. N N Käännä avainta (1) vastapäivään (vasemmalle), käännä ohjaustankoa hitaasti kunnes avain (1) saavuttaa "s" -asennon. Poista avain. 22 ohjekirja SR 50 - SR SR 150,)3,!)44%%4 3!45,!.,5+)453!6!53 Satulan avaaminen ja nostaminen tapahtuvat seuraavasti: N Aseta ajoneuvo keskiseisontatuelle. N Aseta avain satulalukkoon (1). N Käännä avainta myötäpäivään ja nosta satulaa (2) (!.3)+!3,/+%2/ Kypärä / hansikaslokeron ansiosta voit jättää kypäräsi ja muut tarvikkeet ajoneuvoon, kun poistut sen luota. Kypärä/hansikaslokero sijaitsee satulan alla. Lokeroon päästään: N Nosta satulaa (2), katso vierellä (SATULAN LUKITUS / AVAUS).,5+)4534!00) Lukituskoukku (3) sijaitsee ajoneuvon oikealla puolella lähellä ajajan astinlautaa. Estääksesi ajoneuvon varastamisen on syytä varmistaa se panssarikaapelilla "Body-Guard" aprilia & (4), jonka voit tilata valtuutetulta aprilia- sopimusliikkeeltä. TÄRKEÄÄ Ennen satulan lukitsemista varmista, ettet ole unohtanut avaimia kypärä/ hansikaslokeroon. N avaroitus Älä käytä tappia ajoneuvon nostamiseen tai mihinkään muuhun tarkoitukseen kuin ajoneuvon lukitsemiseen sen ollessa pysäköitynä. Satulan lukitseminen tapahtuu laskemalla satula alas ja painamalla sitä (ei kuitenkaan liian voimakkaasti), kunnes se napsahtaa lukkoon. TÄRKEÄÄ Aseta kypärä kuvan mukaisesti avoin osa alaspäin. avaroitus Älä ylitä kypärä/hansikaslokeron suositeltua maksimikuormitusta. Kypärä / hansikaslokeron kuormituksen ei tule ylittää 2,5 kg. avaroitus Ennen liikkeelle lähtöä varmista, että satula on oikeaoppisesti lukittuna. ohjekirja SR 50 - SR SR ! !,5,/+%2/ Akku/työkalulokero on sijoitettu ajoneuvon etuosaan jalkatukitasanteiden väliin. Työkalulokeroon päästään seuraavasti: N Aseta virta-avain (1) lukkoon. N Käännä avainta (1) myötäpäivään. Vedä ja nosta lokeron kansi (2). Työkalupakkaus (3) sisältää: n. 1 työkalurasia n mm sytytystulpan hylsyavain n. 1 hylsyavaimen tanko n. 1 kaksipäinen risti/talttapääruuvimeisseli, tyyppi PH koko 2 n. 1 ruuvimeisselin kahva n mm kuusioavain n. 1. 8/10 mm hylsyavain +!33). 0)$)+% TÄRKEÄÄ avaroitus Älä pidä suuria laukkuja tai paketteja pidikkeessä, koska ne saattaisivat haitata huomattavasti ajoneuvon hallintaa ja jalkojen liikkeitä. Kassin pidike (4) sijaitsee edessä ohjaustangon kannen sisäpuolella. Pidikkeen maksimi kantokyky on 1,5 kg. Takalokasuojan jatke (5) toimitetaan ohessa varustettuna ruuveilla ja muttereilla. Se on sijoitettu kypärä/hansikaslokeroon. Asennus, katso sivua 56 (. TAKALOKASUOJAN JATKEEN ASENNUS), katso sivua 57 ( + TAKALOKASUOJAN JATKEEN ASENNUS).

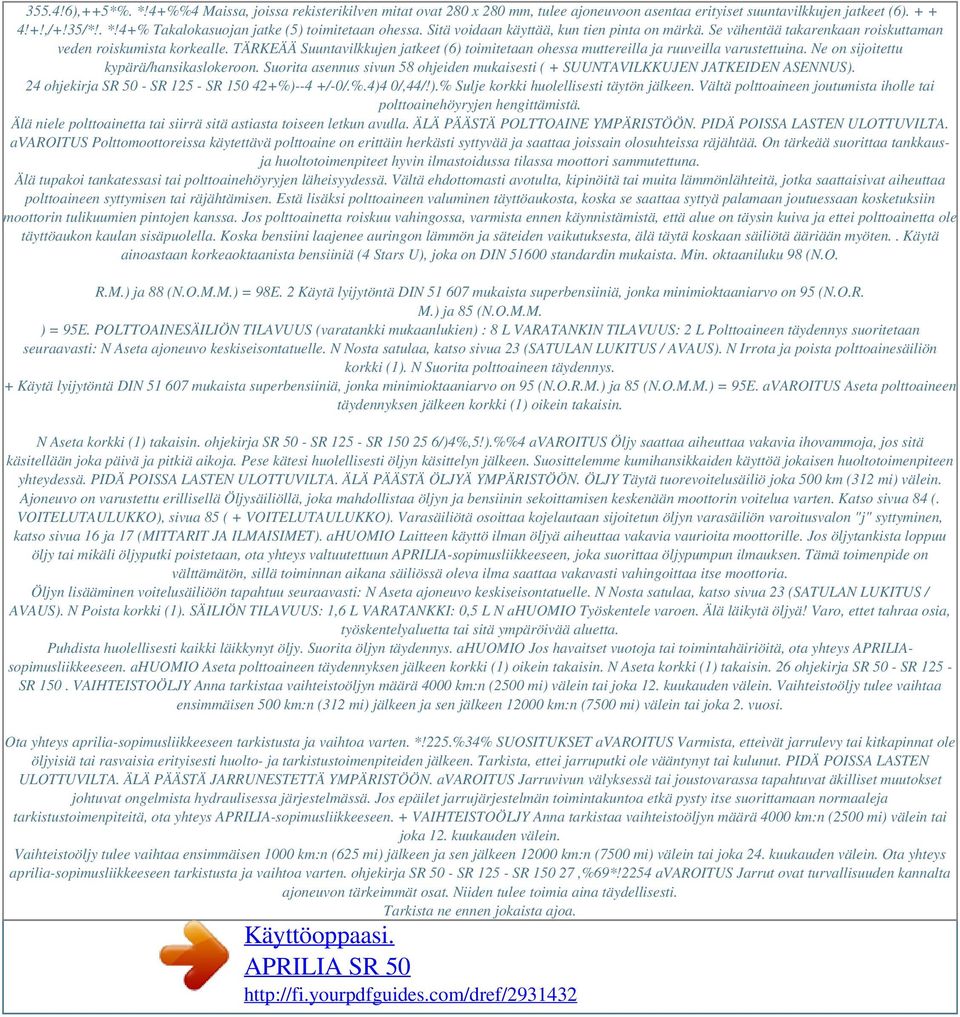

15 355.4!6),++5*%. *!4+%%4 Maissa, joissa rekisterikilven mitat ovat 280 x 280 mm, tulee ajoneuvoon asentaa erityiset suuntavilkkujen jatkeet (6) !+!,/+!35/*!. *!4+% Takalokasuojan jatke (5) toimitetaan ohessa. Sitä voidaan käyttää, kun tien pinta on märkä. Se vähentää takarenkaan roiskuttaman veden roiskumista korkealle. TÄRKEÄÄ Suuntavilkkujen jatkeet (6) toimitetaan ohessa muttereilla ja ruuveilla varustettuina. Ne on sijoitettu kypärä/hansikaslokeroon. Suorita asennus sivun 58 ohjeiden mukaisesti ( + SUUNTAVILKKUJEN JATKEIDEN ASENNUS). 24 ohjekirja SR 50 - SR SR %)--4 +/-0/.%.4)4 0/,44/!).% Sulje korkki huolellisesti täytön jälkeen. Vältä polttoaineen joutumista iholle tai polttoainehöyryjen hengittämistä. Älä niele polttoainetta tai siirrä sitä astiasta toiseen letkun avulla. ÄLÄ PÄÄSTÄ POLTTOAINE YMPÄRISTÖÖN. PIDÄ POISSA LASTEN ULOTTUVILTA. avaroitus Polttomoottoreissa käytettävä polttoaine on erittäin herkästi syttyvää ja saattaa joissain olosuhteissa räjähtää. On tärkeää suorittaa tankkausja huoltotoimenpiteet hyvin ilmastoidussa tilassa moottori sammutettuna. Älä tupakoi tankatessasi tai polttoainehöyryjen läheisyydessä. Vältä ehdottomasti avotulta, kipinöitä tai muita lämmönlähteitä, jotka saattaisivat aiheuttaa polttoaineen syttymisen tai räjähtämisen. Estä lisäksi polttoaineen valuminen täyttöaukosta, koska se saattaa syttyä palamaan joutuessaan kosketuksiin moottorin tulikuumien pintojen kanssa. Jos polttoainetta roiskuu vahingossa, varmista ennen käynnistämistä, että alue on täysin kuiva ja ettei polttoainetta ole täyttöaukon kaulan sisäpuolella. Koska bensiini laajenee auringon lämmön ja säteiden vaikutuksesta, älä täytä koskaan säiliötä ääriään myöten.. Käytä ainoastaan korkeaoktaanista bensiiniä (4 Stars U), joka on DIN standardin mukaista. Min. oktaaniluku 98 (N.O. R.M.) ja 88 (N.O.M.M.) = 98E. 2 Käytä lyijytöntä DIN mukaista superbensiiniä, jonka minimioktaaniarvo on 95 (N.O.R. M.) ja 85 (N.O.M.M. ) = 95E. POLTTOAINESÄILIÖN TILAVUUS (varatankki mukaanlukien) : 8 L VARATANKIN TILAVUUS: 2 L Polttoaineen täydennys suoritetaan seuraavasti: N Aseta ajoneuvo keskiseisontatuelle. N Nosta satulaa, katso sivua 23 (SATULAN LUKITUS / AVAUS). N Irrota ja poista polttoainesäiliön korkki (1). N Suorita polttoaineen täydennys. + Käytä lyijytöntä DIN mukaista superbensiiniä, jonka minimioktaaniarvo on 95 (N.O.R.M.) ja 85 (N.O.M.M.) = 95E. avaroitus Aseta polttoaineen täydennyksen jälkeen korkki (1) oikein takaisin. N Aseta korkki (1) takaisin. ohjekirja SR 50 - SR SR /)4%,5!).%%4 avaroitus Öljy saattaa aiheuttaa vakavia ihovammoja, jos sitä käsitellään joka päivä ja pitkiä aikoja. Pese kätesi huolellisesti öljyn käsittelyn jälkeen. Suosittelemme kumihansikkaiden käyttöä jokaisen huoltotoimenpiteen yhteydessä. PIDÄ POISSA LASTEN ULOTTUVILTA. ÄLÄ PÄÄSTÄ ÖLJYÄ YMPÄRISTÖÖN. ÖLJY Täytä tuorevoitelusäiliö joka 500 km (312 mi) välein. Ajoneuvo on varustettu erillisellä Öljysäiliöllä, joka mahdollistaa öljyn ja bensiinin sekoittamisen keskenään moottorin voitelua varten. Katso sivua 84 (. VOITELUTAULUKKO), sivua 85 ( + VOITELUTAULUKKO). Varasäiliötä osoittaa kojelautaan sijoitetun öljyn varasäiliön varoitusvalon "j" syttyminen, katso sivua 16 ja 17 (MITTARIT JA ILMAISIMET). ahuomio Laitteen käyttö ilman öljyä aiheuttaa vakavia vaurioita moottorille. Jos öljytankista loppuu öljy tai mikäli öljyputki poistetaan, ota yhteys valtuutettuun APRILIA-sopimusliikkeeseen, joka suorittaa öljypumpun ilmauksen. Tämä toimenpide on välttämätön, sillä toiminnan aikana säiliössä oleva ilma saattaa vakavasti vahingoittaa itse moottoria. Öljyn lisääminen voitelusäiliöön tapahtuu seuraavasti: N Aseta ajoneuvo keskiseisontatuelle. N Nosta satulaa, katso sivua 23 (SATULAN LUKITUS / AVAUS). N Poista korkki (1). SÄILIÖN TILAVUUS: 1,6 L VARATANKKI: 0,5 L N ahuomio Työskentele varoen. Älä läikytä öljyä! Varo, ettet tahraa osia, työskentelyaluetta tai sitä ympäröivää aluetta. Puhdista huolellisesti kaikki läikkynyt öljy. Suorita öljyn täydennys. ahuomio Jos havaitset vuotoja tai toimintahäiriöitä, ota yhteys APRILIAsopimusliikkeeseen. ahuomio Aseta polttoaineen täydennyksen jälkeen korkki (1) oikein takaisin. N Aseta korkki (1) takaisin. 26 ohjekirja SR 50 - SR SR 150. VAIHTEISTOÖLJY Anna tarkistaa vaihteistoöljyn määrä 4000 km:n (2500 mi) välein tai joka 12. kuukauden välein. Vaihteistoöljy tulee vaihtaa ensimmäisen 500 km:n (312 mi) jälkeen ja sen jälkeen km:n (7500 mi) välein tai joka 2. vuosi. Ota yhteys aprilia-sopimusliikkeeseen tarkistusta ja vaihtoa varten. *!225.%34% SUOSITUKSET avaroitus Varmista, etteivät jarrulevy tai kitkapinnat ole öljyisiä tai rasvaisia erityisesti huolto- ja tarkistustoimenpiteiden jälkeen. Tarkista, ettei jarruputki ole vääntynyt tai kulunut. PIDÄ POISSA LASTEN ULOTTUVILTA. ÄLÄ PÄÄSTÄ JARRUNESTETTÄ YMPÄRISTÖÖN. avaroitus Jarruvivun välyksessä tai joustovarassa tapahtuvat äkilliset muutokset johtuvat ongelmista hydraulisessa järjestelmässä. Jos epäilet jarrujärjestelmän toimintakuntoa etkä pysty itse suorittamaan normaaleja tarkistustoimenpiteitä, ota yhteys APRILIA-sopimusliikkeeseen. + VAIHTEISTOÖLJY Anna tarkistaa vaihteistoöljyn määrä 4000 km:n (2500 mi) välein tai joka 12. kuukauden välein. Vaihteistoöljy tulee vaihtaa ensimmäisen 1000 km:n (625 mi) jälkeen ja sen jälkeen km:n (7500 mi) välein tai joka 24. kuukauden välein. Ota yhteys aprilia-sopimusliikkeeseen tarkistusta ja vaihtoa varten. ohjekirja SR 50 - SR SR ,%69*!2254 avaroitus Jarrut ovat turvallisuuden kannalta ajoneuvon tärkeimmät osat. Niiden tulee toimia aina täydellisesti. Tarkista ne ennen jokaista ajoa.

16 Likainen jarrulevy tahraa jarrupalat, jolloin jarrutusteho vähenee. Likaiset jarrupalat tulee vaihtaa ja likainen jarrulevy puhdistaa korkealaatuisella, rasvan poistavalla tuotteella. Jarruneste on vaihdettava joka toinen vuosi APRILIA-sopimusliikkeeseen. Älä epäröi ottaa yhteyttä APRILIA- sopimusliikkeeseen, mikäli epäilet jarruissa olevan jotain vikaa tai mikäli et kykene niitä itse tarkistamaan. Tämä ajoneuvo on varustettu hydraulisilla levyjarruilla. Kun jarrupalat kuluvat, nesteen määrä vähenee sen kompensoidessa kulumista automaattisesti. Jarrunestesäiliö (1) on sijoitettu etujarrukahvan liitoksen lähelle. Tarkista säiliössä (1) olevan jarrunesteen taso säännöllisesti ja varmista etteivät jarrupalat ole kuluneet, katso sivua 51 (JARRUPALOJEN KULUMISASTEEN TARKISTUS). MIN = minimitaso. Aseta ajoneuvo keskiseisontatuelle. Käännä ohjaustankoa, niin että säiliössä oleva jarruneste on samansuuntainen tarkistuslasissa (2) olevan "MIN"-merkin kanssa. N Varmista, että säiliön jarrunesteen määrä ylittää lasin (2) "MIN" -merkin. Jos neste ei ulotu vähintään "MIN"-merkkiin: N N ahuomio Jarrupalojen kuluessa nesteen taso laskee jatkuvasti sen kompensoidessa kulumista automaattisesti. N Tarkista, ovatko jarrupalat, katso sivua 51 (JARRUPALOJEN KULUMISASTEEN TARKISTUS), tai jarrulevy kuluneet. N TÄRKEÄÄ Taaimmaisella rumpujarrulla 3 varustetun version ollessa kyseessä, näitä ohjeita voidaan soveltaa vain etummaiselle levyjarrutusjärjestelmälle. avaroitus Älä käytä ajoneuvoa, jos jarrutusjärjestelmästä vuotaa nestettä. TARKISTUS Jarrunesteen määrän tarkistus tapahtuu seuraavasti: Jos jarrupalat ja/tai -levy tarvitsee vaihtaa: Ota yhteys aprilia-sopimusliikkeeseen, jossa suoritetaan vaihto ja jarrunesteen täydennys. ahuomio Tarkista jarrutusteho. Jos jarrukahva liikkuu liikaa tai jarrutusjärjestelmä ei toimi tehokkaasti, ota yhteys APRILIA-sopimusliikkeeseen, jossa suoritetaan järjestelmän ilmaus. TÄRKEÄÄ Aseta ajoneuvo kiinteälle ja tasaiselle maaperälle. 28 ohjekirja SR 50 - SR SR 150 4!+!*!225 avaroitus Jarrut ovat turvallisuuden kannalta ajoneuvon tärkeimmät osat. Niiden tulee toimia aina täydellisesti. Tarkista ne ennen jokaista ajoa. Älä epäröi ottaa yhteyttä APRILIA- sopimusliikkeeseen, mikäli epäilet jarruissa olevan jotain vikaa tai mikäli et kykene niitä itse tarkistamaan. JARRUJEN SÄÄTÖ N Mittaa jarrukahvan kulkema matka siihen pisteeseen, missä jarrutus alkaa vaikuttamaan.vapaan kulkupituuden (välys) tulisi olla 10 mm. Välyksen säätö: N Säädä säätömutteria (1). N Käytä jarrua toistuvasti ja varmista, että pyörä pyörii vapaasti jarrun vapauttamisen jälkeen. N Tarkista jarrutusteho. avaroitus Suorita tarkistus moottori pysähtyneenä. N avaroitus Säätömutterin (1) täydellinen ruuvautuminen on merkkinä jarrukengän kulumisesta. Tässä tapauksessa katso sivua 51 (JARRUKENGÄN KULUMISASTEEN TARKISTUS). TÄRKEÄÄ Jarrukenkien kuumeneminen jarrutuksen seurauksena saattaa muuttaa kitkamateriaalin ja rummun välistä välystä. Tästä johtuen välys on hyvä tarkistaa myös jarrukenkien ollessa käyttölämpötilassa. N Pysäytä ajoneuvo, katso sivua 41 (PYSÄHTYMINEN). N. Aseta moottorin pysäytyskatkaisin (2) "m" -asentoon, (maissa, missä se vaaditaan). N Käännä avainta (3) ja aseta virtalukko (4) "m" -asentoon. N Aseta ajoneuvo keskiseisontatuelle. N Varmista, että pyörä pyörii esteettömästi. Tarvittaessa: avaroitus Varo, ettet polta itseäsi suorittaessasi seuraavat toimenpiteet moottori kuumana. N Tee koekierros käyttämällä takajarrua kaksi tai kolme kertaa. Löysää säätömutteria (1) ja tarkista, että pyörä pyörii esteettömästi. ohjekirja SR 50 - SR SR *($9493.%34% 1 ahuomio Älä käytä ajoneuvoa, jos jäähdytysneste on vähimmäiskorkeuden alapuolella "MIN". Tarkista 2000 km:n (1250 mi) välein ja pitkien ajomatkojen jälkeen jäähdytysnesteen määrä. Jäähdytysneste tulee vaihtaa kahden vuoden välein: ota yhteys aprilia-sopimusliikkeeseen. avaroitus Jäähdytysneste on myrkyllistä. Älä niele sitä. Mikäli jäähdytysnestettä joutuu iholle tai vaatteisiin, se saattaa aiheuttaa vakavia iho-oireita. Mikäli jäähdytysnestettä joutuu iholle tai vaatteisiin, huuhtele runsaalla vesimäärällä ja ota yhteys lääkäriin. Mikäli jäähdytysnestettä joutuu elimistöön, oksenna, huuhtele suu ja kurkku runsaalla vesimäärällä ja mene viipymättä lääkäriin. PIDÄ POISSA LASTEN ULOTTUVILTA. ÄLÄ PÄÄSTÄ JÄÄHDYTYSNESTETTÄ YMPÄRISTÖÖN. Varo ettei jäähdytysnestettä pääse roiskumaan moottorin erittäin kuumille osille. Se voi syttyä tuleen ja päästää näkymättömiä liekkejä. Suosittelemme kumihansikkaiden käyttöä mahdollisten huoltotoimenpiteiden yhteydessä. Vaihda jäähdytysneste APRILIAsopimusliikkeeseen. Jäähdytysneste koostuu 50%:sta vettä ja 50%:sta pakkasnestettä. Sekoitus on ihanteellinen useimmille ajolämpötiloille ja takaa hyvän ruosteenestosuojan. On suositeltavaa käyttää samaa sekoitusta myös lämpiminä vuodenaikoina, koska siten veden haihtuminen vähenee minimiinsä eikä säiliötä tarvitse täyttää yhtä usein. Näin haihtuvan veden jäähdyttimeen muodostamat kivennäissuolakerrostumat vähenevät ja jäähdytysjärjestelmän teho pysyy muuttumattomana. Jos ulkolämpötila on alle 0 C, tarkista jäähdytyspiiri säännöllisesti ja lisää tarvittaessa pakkasnestepitoisuutta (enintään 60%:in asti). Käytä jäähdytysliuoksessa tislattua vettä estääksesi moottorin vaurioitumisen. avaroitus Älä poista paisuntasäiliön tulpaa (1) moottorin ollessa kuuma, sillä jäähdytysneste on paineen alaisena ja sen lämpötila on erittäin korkea.

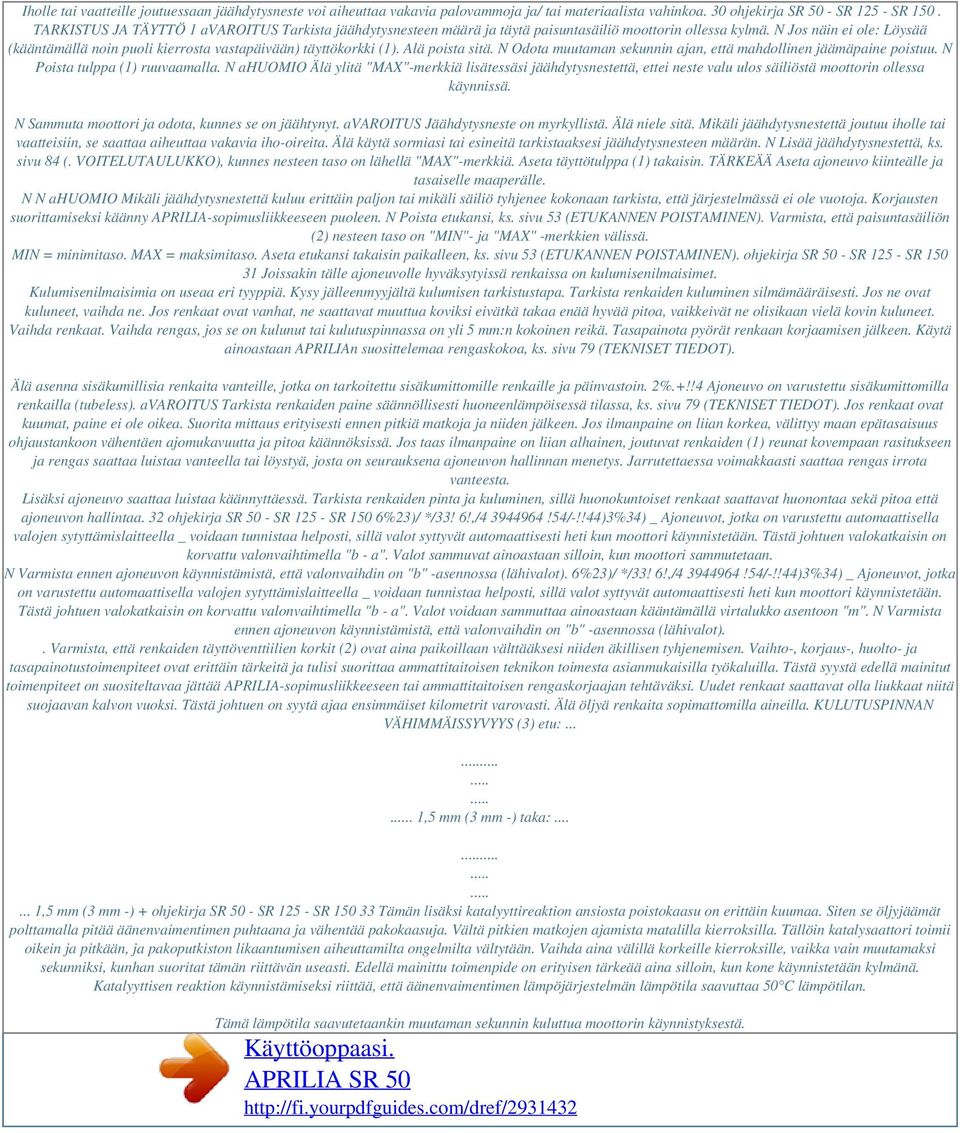

17 Iholle tai vaatteille joutuessaan jäähdytysneste voi aiheuttaa vakavia palovammoja ja/ tai materiaalista vahinkoa. 30 ohjekirja SR 50 - SR SR 150. TARKISTUS JA TÄYTTÖ 1 avaroitus Tarkista jäähdytysnesteen määrä ja täytä paisuntasäiliö moottorin ollessa kylmä. N Jos näin ei ole: Löysää (kääntämällä noin puoli kierrosta vastapäivään) täyttökorkki (1). Alä poista sitä. N Odota muutaman sekunnin ajan, että mahdollinen jäämäpaine poistuu. N Poista tulppa (1) ruuvaamalla. N ahuomio Älä ylitä "MAX"-merkkiä lisätessäsi jäähdytysnestettä, ettei neste valu ulos säiliöstä moottorin ollessa käynnissä. N Sammuta moottori ja odota, kunnes se on jäähtynyt. avaroitus Jäähdytysneste on myrkyllistä. Älä niele sitä. Mikäli jäähdytysnestettä joutuu iholle tai vaatteisiin, se saattaa aiheuttaa vakavia iho-oireita. Älä käytä sormiasi tai esineitä tarkistaaksesi jäähdytysnesteen määrän. N Lisää jäähdytysnestettä, ks. sivu 84 (. VOITELUTAULUKKO), kunnes nesteen taso on lähellä "MAX"-merkkiä. Aseta täyttötulppa (1) takaisin. TÄRKEÄÄ Aseta ajoneuvo kiinteälle ja tasaiselle maaperälle. N N ahuomio Mikäli jäähdytysnestettä kuluu erittäin paljon tai mikäli säiliö tyhjenee kokonaan tarkista, että järjestelmässä ei ole vuotoja. Korjausten suorittamiseksi käänny APRILIA-sopimusliikkeeseen puoleen. N Poista etukansi, ks. sivu 53 (ETUKANNEN POISTAMINEN). Varmista, että paisuntasäiliön (2) nesteen taso on "MIN"- ja "MAX" -merkkien välissä. MIN = minimitaso. MAX = maksimitaso. Aseta etukansi takaisin paikalleen, ks. sivu 53 (ETUKANNEN POISTAMINEN). ohjekirja SR 50 - SR SR Joissakin tälle ajoneuvolle hyväksytyissä renkaissa on kulumisenilmaisimet. Kulumisenilmaisimia on useaa eri tyyppiä. Kysy jälleenmyyjältä kulumisen tarkistustapa. Tarkista renkaiden kuluminen silmämääräisesti. Jos ne ovat kuluneet, vaihda ne. Jos renkaat ovat vanhat, ne saattavat muuttua koviksi eivätkä takaa enää hyvää pitoa, vaikkeivät ne olisikaan vielä kovin kuluneet. Vaihda renkaat. Vaihda rengas, jos se on kulunut tai kulutuspinnassa on yli 5 mm:n kokoinen reikä. Tasapainota pyörät renkaan korjaamisen jälkeen. Käytä ainoastaan APRILIAn suosittelemaa rengaskokoa, ks. sivu 79 (TEKNISET TIEDOT). Älä asenna sisäkumillisia renkaita vanteille, jotka on tarkoitettu sisäkumittomille renkaille ja päinvastoin. 2%.+!!4 Ajoneuvo on varustettu sisäkumittomilla renkailla (tubeless). avaroitus Tarkista renkaiden paine säännöllisesti huoneenlämpöisessä tilassa, ks. sivu 79 (TEKNISET TIEDOT). Jos renkaat ovat kuumat, paine ei ole oikea. Suorita mittaus erityisesti ennen pitkiä matkoja ja niiden jälkeen. Jos ilmanpaine on liian korkea, välittyy maan epätasaisuus ohjaustankoon vähentäen ajomukavuutta ja pitoa käännöksissä. Jos taas ilmanpaine on liian alhainen, joutuvat renkaiden (1) reunat kovempaan rasitukseen ja rengas saattaa luistaa vanteella tai löystyä, josta on seurauksena ajoneuvon hallinnan menetys. Jarrutettaessa voimakkaasti saattaa rengas irrota vanteesta. Lisäksi ajoneuvo saattaa luistaa käännyttäessä. Tarkista renkaiden pinta ja kuluminen, sillä huonokuntoiset renkaat saattavat huonontaa sekä pitoa että ajoneuvon hallintaa. 32 ohjekirja SR 50 - SR SR 150 6%23)/ */33! 6!,/ !54/-!!44)3%34) _ Ajoneuvot, jotka on varustettu automaattisella valojen sytyttämislaitteella _ voidaan tunnistaa helposti, sillä valot syttyvät automaattisesti heti kun moottori käynnistetään. Tästä johtuen valokatkaisin on korvattu valonvaihtimella "b - a". Valot sammuvat ainoastaan silloin, kun moottori sammutetaan. N Varmista ennen ajoneuvon käynnistämistä, että valonvaihdin on "b" -asennossa (lähivalot). 6%23)/ */33! 6!,/ !54/-!!44)3%34) _ Ajoneuvot, jotka on varustettu automaattisella valojen sytyttämislaitteella _ voidaan tunnistaa helposti, sillä valot syttyvät automaattisesti heti kun moottori käynnistetään. Tästä johtuen valokatkaisin on korvattu valonvaihtimella "b - a". Valot voidaan sammuttaa ainoastaan kääntämällä virtalukko asentoon "m". N Varmista ennen ajoneuvon käynnistämistä, että valonvaihdin on "b" -asennossa (lähivalot).. Varmista, että renkaiden täyttöventtiilien korkit (2) ovat aina paikoillaan välttääksesi niiden äkillisen tyhjenemisen. Vaihto-, korjaus-, huolto- ja tasapainotustoimenpiteet ovat erittäin tärkeitä ja tulisi suorittaa ammattitaitoisen teknikon toimesta asianmukaisilla työkaluilla. Tästä syystä edellä mainitut toimenpiteet on suositeltavaa jättää APRILIA-sopimusliikkeeseen tai ammattitaitoisen rengaskorjaajan tehtäväksi. Uudet renkaat saattavat olla liukkaat niitä suojaavan kalvon vuoksi. Tästä johtuen on syytä ajaa ensimmäiset kilometrit varovasti. Älä öljyä renkaita sopimattomilla aineilla. KULUTUSPINNAN VÄHIMMÄISSYVYYS (3) etu:.... 1,5 mm (3 mm -) taka: ,5 mm (3 mm -) + ohjekirja SR 50 - SR SR Tämän lisäksi katalyyttireaktion ansiosta poistokaasu on erittäin kuumaa. Siten se öljyjäämät polttamalla pitää äänenvaimentimen puhtaana ja vähentää pakokaasuja. Vältä pitkien matkojen ajamista matalilla kierroksilla. Tällöin katalysaattori toimii oikein ja pitkään, ja pakoputkiston likaantumisen aiheuttamilta ongelmilta vältytään. Vaihda aina välillä korkeille kierroksille, vaikka vain muutamaksi sekunniksi, kunhan suoritat tämän riittävän useasti. Edellä mainittu toimenpide on erityisen tärkeää aina silloin, kun kone käynnistetään kylmänä. Katalyyttisen reaktion käynnistämiseksi riittää, että äänenvaimentimen lämpöjärjestelmän lämpötila saavuttaa 50 C lämpötilan. Tämä lämpötila saavutetaankin muutaman sekunnin kuluttua moottorin käynnistyksestä.

18 0!+/054+) 0/)34/+!!35..%.6!)-%..). avaroitus Äänenvaimennusjärjestelmän käsittely on kiellettyä. Ajoneuvon omistajan tulee tietää, että kansalliset lait saattavat kieltää seuraavat asiat: uuteen ajoneuvoon asennettujen kiinteiden laitteiden tai osien poistamisen tai tekemisen toimimattomaksi melupäästöjen tarkistusta varten. Tämä on kiellettyä ennen ajoneuvon myyntiä tai toimitusta ja sen käytön aikana (lukuunottamatta huoltoa, korjauksia tai vaihtoa). ajoneuvon käytön kyseisen kiinteästi asennetun laitteen tai osan poistamisen tai toimimattomaksi tekemisen jälkeen. Tarkista pakoputki/poistokaasun äänenvaimennin ja äänenvaimentimen putket. Varmista, ettei niissä ole ruostetta tai reikiä ja että poistojärjestelmä toimii asianmukaisesti. Jos poistojärjestelmän tuottama melu lisääntyy, ota välittömästi yhteys apriliasopimusliikkeeseen. +!4!,9944). %..%.6!)-%.. ). 2 avaroitus Ajoneuvon-katalysaattorimallin paikoittamista kuivan heinikon läheisyyteen, tai paikkaan missä lapset pääsevät ajoneuvon lähelle, koska käytön aikana katalyyttinen äänenvaimennin kuumenee voimakkaasti. Älä koske siihen, ennen kuin se on täysin jäähtynyt. Ajoneuvon-katalysaattorimalli on varustettu äänenvaimentimella, jossa on metallinen platina-rhodium-tyyppinen kaksivaiheinen katalysaattori. Sen tarkoitus on hapettaa poistokaasun CO (häkä) ja HC ( palamaton hiilivety) ja muuttaa ne vastaavasti hiilidioksidiksi ja vesihöyryksi. ahuomio Älä käytä katalysaattorimallissa lyijyllistä polttoainetta, sillä se tuhoaa katalysaattorin. 34 ohjekirja SR 50 - SR SR /(*%%4 %3)4!2+)34534%. 4!5,5++/ Tarkistettava osa Levyjarrut Suoritettava tarkistus Sivut 27, 28, 51 29, 51 avaroitus Ajoneuvon kunto ja turvallisuus on syytä tarkistaa aina ennen liikkeelle lähtöä. Katso vierellä olevaa sivu (ESITARKISTUSTEN TAULUKKO). Näiden tarkistustoimenpiteiden laiminlyönti voi aiheuttaa vakavia vammoja henkilöille tai vahinkoa ajoneuvolle. Älä epäröi ottaa yhteyttä APRILIA-sopimusliikkeeseen, jos et ymmärrä jonkin ajoneuvon osan toimintaa tai huomaat tai epäilet ongelmia sen toiminnassa. Tarkistustoimenpiteet eivät vie kauan aikaa ja ne varmistavat turvallisuutesi. Tarkista toiminta, jarrunesteen taso ja mahdolliset vuodot. Tarkista jarrupalojen kuluneisuusaste. Lisää tarvittaessa jarrunestettä. Takajarru 3 Tarkista toiminta, välys ja säätökahvan kunto. Säädä tarvittaessa välystä. Tarkista kaasukahvan sulava toiminta ja tarkista, että se voidaan avata ja sulkea kokonaisuudessaan kaikissa ohjausasennoissa. Säädä ja/tai voitele tarvittaessa. Tarkista ja/tai lisää tarvittaessa. Tarkista ulkoisesti rengaspinta, ilmanpaine, kuluneisuusaste ja mahdolliset vauriot. Varmista sulava toiminta. Voitele nivelet tarvittaessa. Varmista, että ohjaus kääntyy vaikeuksitta ilman että siinä esiintyy väljyyttä tai löysyyttä. Varmista sulava toiminta ja että jousien kireys on riittävä palauttamaan sen takaisin normaaliasentoon. Voitele liitokset ja nivelet tarvittaessa. Varmista, etteivät kiinnityselementit ole löysällä. Säädä tai kiristä niitä tarvittaessa. Tarkista polttoaineen määrä ja lisää tarvittaessa. Varmista, että järjestelmässä ei ole vuotoja tai tukoksia. Paisuntasäiliössä olevan nesteen tason tulee olla "MIN" ja "MAX"- merkkien välillä. Suorita tarvittaessa jäähdytysnesteen täydennys. Tarkista asianmukainen toiminta. Kaasukahva Öljy Kumit/renkaat Jarrukahvat Ohjaus 32, 33 27, 28, , 31 Keskiseisontatuki Kiinnitykset Polttoainetankki 1 Jäähdytysneste Moottorin pysäytyskatkaisin (n - m) (maissa, missä se vaaditaan) Valot, varoitusvalot, äänimerkki ja sähkölaitteet 19 Tarkista laitteiden toimintakunto. Vaihda lamput tarvittaessa ja suorita kaikki korjaukset tarpeen mukaan ohjekirja SR 50 - SR SR )3493 N. Aseta moottorin pysäytyspainike (5) avaroitus Pakokaasu sisältää häkää, joka hengitettynä on erittäin myrkyllistä. Vältä siksi moottorin käynnistämistä suljetuissa tai huonosti tuuletetuissa tiloissa. Tämän ohjeen laiminlyöminen saattaa johtaa tajunnan menettämiseen ja jopa tukehtumiskuolemaan. Älä nouse ajoneuvon päälle käynnistyksen ajaksi. SÄHKÖINEN KÄYNNISTYS N Aseta ajoneuvo keskiseisontatuelle. N Varmista, että valokatkaisin (1) on " " asennossa. N Varmista, että valonvaihdin (2) on "b" asennossa. N _ Varmista, että valonvaihdin (3) on "b" -asennossa. N Käännä avainta (4) ja aseta virtalukko "n" -asentoon. 36 ohjekirja SR 50 - SR SR 150 N "n" -asentoon, (maissa, missä se vaaditaan). Lukitse vähintään yksi pyörä jarrukahvaa (6) käyttämällä. Jos näin ei tehdä, virta ei pääse käynnistysreleeseen eikä käynnistysmoottori pyörähdä käyntiin. ahuomio Kun käynnistyspainiketta "r" on painettu, öljyn varasäiliön varoitusvalo "j" syttyy. Kun moottori on käynnissä ja käynnistyspainike "r" vapautetaan, öljyn varasäiliön varoitusvalon "j" tulee sammua; jos näin ei tapahdu, täytä öljysäiliö, ks. s. 26 (ÖLJY). Älä paina käynnistyspainiketta "r" (7), kun moottori on käynnissä: käynnistysmoottori saattaa vaurioitua. TÄRKEÄÄ Jos ajoneuvo on ollut pitkään käyttämättömänä, suorita sivun 37 toimenpiteet (KÄYNNISTYS PITKÄN SEISOKIN JÄLKEEN). TÄRKEÄÄ Älä pidä käynnistyspainiketta "r" painettuna yli 5 sekuntia, ettei akku kulu. Jos moottori ei käynnisty tämän ajan kuluessa, odota kymmenen sekuntia ja paina käynnistyspainiketta "r" uudelleen. N TÄRKEÄÄ + Odota (etenkin hyvin alhaisissa lämpötiloissa) moottorin käynnistymisen jälkeen sekuntia, että moottori lämpenee. Alä kaasuta. N Paina käynnistyspainiketta "r" (7) kaasuttamatta ja vapauta se heti kun moottori käynnistyy.

19 Powered by TCPDF (www.tcpdf.org) Älä kaasuta ja pitele jarrukahvoja painettuina samanaikaisesti ajamaan lähdettäessä. Ks. liikkeellelähtö sivulta 38 (LIIKKEELLE LÄHTÖ JA AJAMINEN). ahuomio Älä käytä käynnistyspoljinta moottorin ollessa käynnissä. N N Polkaise käynnistyspoljinta (8) oikealla jalallasi ja vapauta se välittömästi. Toista tarvittaessa toimenpide, kunnes moottori käynnistyy. + Käännä käynnistyspoljin (8) takaisin alkuperäiseen asentoon. Mikäli moottori käynnistyy N Vapauta kaasuvipu (9). N Jos tyhjäkäynti on epävakaata, pyöritä kaasukahvaa (9) kevyillä ja tiheillä liikkeillä. Ks. liikkeellelähtö sivulta 38 (LIIKKEELLE LÄHTÖ JA AJAMINEN). Jos moottori ei käynnisty. Odota muutama sekunti ja toista KYLMÄKÄYNNISTYStoimenpiteet. N Poista tarvittaessa sytytystulppa, ks. sivu 64 (SYTYTYSTULPPA) ja tarkista, ettei se ole kostea. N Jos sytytystulppa on kostea, puhdista ja kuivaa se. Ennen takaisinasennusta: POLKIMELLA KÄYNNISTÄMINEN (KICK START) N Aseta ajoneuvo keskiseisontatuelle. N Asetu ajoneuvon vasemmalle puolelle. N Varmista, että valokatkaisin (1) on " " asennossa. N Varmista, että valonvaihdin (2) on "b" asennossa. N _ Varmista, että valonvaihdin (3) on "b" -asennossa. N Käännä avainta (4) ja aseta virtalukko "n" -asentoon. N. Aseta moottorin pysäytyspainike (5) "n" -asentoon, (maissa, missä se vaaditaan). N Lukitse molemmat pyörät jarrukahvaa (5) käyttämällä. Tällä toimenpiteellä vältetään ajoneuvon hallinnan menettäminen käynnistyksen yhteydessä. N + Käännä käynnistyspoljinta (8) ulospäin. K Ä Y N N I S T Y S Y L I TÄ Y TT Y N E E L L Ä MOOTTORILLA Jos käynnistystä ei suoriteta oikein tai imuputkissa tai kaasuttimessa on liikaa polttoainetta, moottori saattaa ylitäyttyä. Ylitäyttyneen moottorin puhdistaminen: N Paina käynnistyspainiketta "r" (7) muutaman sekunnin ajan (antaen moottorin käydä tyhjäkäynnillä) kaasukahvan (9) ollessa täysin käännettynä (Asento A). KYLMÄKÄYNNISTYS Kun huoneen lämpötila on alhainen (noin 0 C tai sen alapuolella), saattaa moottorin käynnistys olla ensimmäisellä yrityksellä vaikeaa. Tässä tapauksessa:. Käännä kylmäkäynnistysvipua "e" (10) alaspäin. N Paina käynnistyspainiketta "r" (7) ja käännä samalla hitaasti kaasukahvaa (9). N TÄRKEÄÄ Varmista ennen liikkeellelähtöä, että seisontatuki tai -tuet ovat paikallaan täysin ylhäällä. N Paina käynnistyspainiketta "r" (7) ja anna käynnistysmoottorin käydä noin viiden sekunnin ajan. Älä kiihdytä. KÄYNNISTYS PITKÄN SEISOKIN JÄLKEEN Jos ajoneuvo on ollut pitkään käyttämättömänä, sitä ei ehkä voida käynnistää heti, koska polttoainepiiri saattaa olla osittain tyhjä. N Toimi seuraavasti: Paina käynnistyspainiketta "r" (7) noin kymmenen sekunnin ajan varmistaaksesi uimurin täyttymisen. 37 ohjekirja SR 50 - SR SR 150,))++%%,,%,(4 *!!*!-). %. TÄRKEÄÄ Lue ennen liikkeelle lähtöä huolellisesti "turvallinen ajo" -kappale, ks. s. 5 (TURVALLINEN AJO). avaroitus kätesi kädensijoissa ja jalkasi jalkatuilla ajon aikana. ÄLÄ KOSKAAN AJA MUISSA, KUIN YLLÄ MAINITUISSA ASENNOISSA. Jos ajat matkustajan kanssa, huolehdi, ettei tämä aiheuta ongelmia ohjausliikkeiden aikana. Varmista ennen liikkeellelähtöä, että seisontatuki tai -tuet ovat paikallaan täysin ylhäällä. 38 ohjekirja SR 50 - SR SR 150 Liikkeelle lähtö: N Vapauta kaasukahva (Asento A) ja lukitse takajarru. N Päästä ajoneuvo tukijalaltaan, nouse istuimelle ja pidä ainakin toista jalkaa maassa tukena. N Säädä taustapeilien kallistusaste oikein. N kylmäkäynnistysvipu "e" ylöspäin, ks. s. 17 (. Jäähdytysnesteen lämpömittari. Kun moottori on lämmennyt, käännä 1). ahuomio Älä lähde äkkinäisesti liikkeelle, kun moottori on kylmä. Vähentääksesi saastuttavien aineiden päästöjä ja polttoaineen kulutusta lämmitä moottori ajaen alhaisella nopeudella ensimmäiset kilometrit. avaroitus Totuttele taustapeilien käyttöön ajoneuvon ollessa pysähtyneenä. N Liikkeelle lähtemiseksi vapauta jarru ja käännä kaasukahvaa varovasti (Asento B), jolloin ajoneuvo lähtee liikkeelle. avaroitus Vältä kaasukahvan toistuvaa ja jatkuvaa avaamista ja sulkemista, ettet vahingossa menetä ajoneuvon hallintaa. Ennen käännöksen aloittamista, hidasta vauhtia tai jarruta ajaen tasaisella ja kohtuullisella vauhdilla tai vähän kaasuttaen. Varo viime hetken jarrutuksia, ettet joudu luisuun. Jarrujen jatkuva päälläpito pitkissä alamäissä saattaa ylikuumentaa kitkapintoja ja vähentää siten jarrutustehoa. Käytä hyväksesi moottorin puristusta ja vaihda pienempi vaihde käyttämällä katkonaisesti vuorotellen kumpaakin jarrua. Käytä aina suuntavilkkuja ajoissa aikoessasi vaihtaa kaistaa tai suuntaa. Vältä jyrkkiä ja vaarallisia liikkeitä. Pane suuntavilkut päältä pois heti suunnanvaihdon jälkeen. Ole erityisen varovainen ohittaessasi muita ajoneuvoja tai silloin, kun toiset tiellä liikkujat ohittavat ajoneuvosi. Sateessa ajettaessa suurien ajoneuvojen kehittämät vesipilvet voivat vähentää näkyvyyttä. Ilmanvirtaukset voivat aiheuttaa ajoneuvon hallinnan menetyksen. avaroitus Jos sinun tarvitsee jarruttaa, vähennä nopeutta ja jarruta tasaisesti molemmilla jarruilla säädellen jarrutusjärjestelmän painetta sopivasti. Jos jarrutat vain etu- tai takajarrulla, jarrutusteho heikkenee huomattavasti ja toinen pyöristä saattaa lukkiutua, jolloin menetät ajoneuvon hallinnan. Jos pysäytät ajoneuvon ylämäessä, vähennä nopeus kokonaan ja käytä ainoastaan jarruja pitääksesi ajoneuvon vakaana. Moottorin käyttö ajoneuvon paikallaan pitämiseen saattaa aiheuttaa variaattorin ylikuumenemisen. Älä koskaan aja moottori sammuneena alamäessä! avaroitus Jos öljyn varasäiliön varoitusvalo "j" syttyy normaalin toiminnan aikana, on öljyn varasäiliö käytössä; täytä öljysäiliö, ks.
