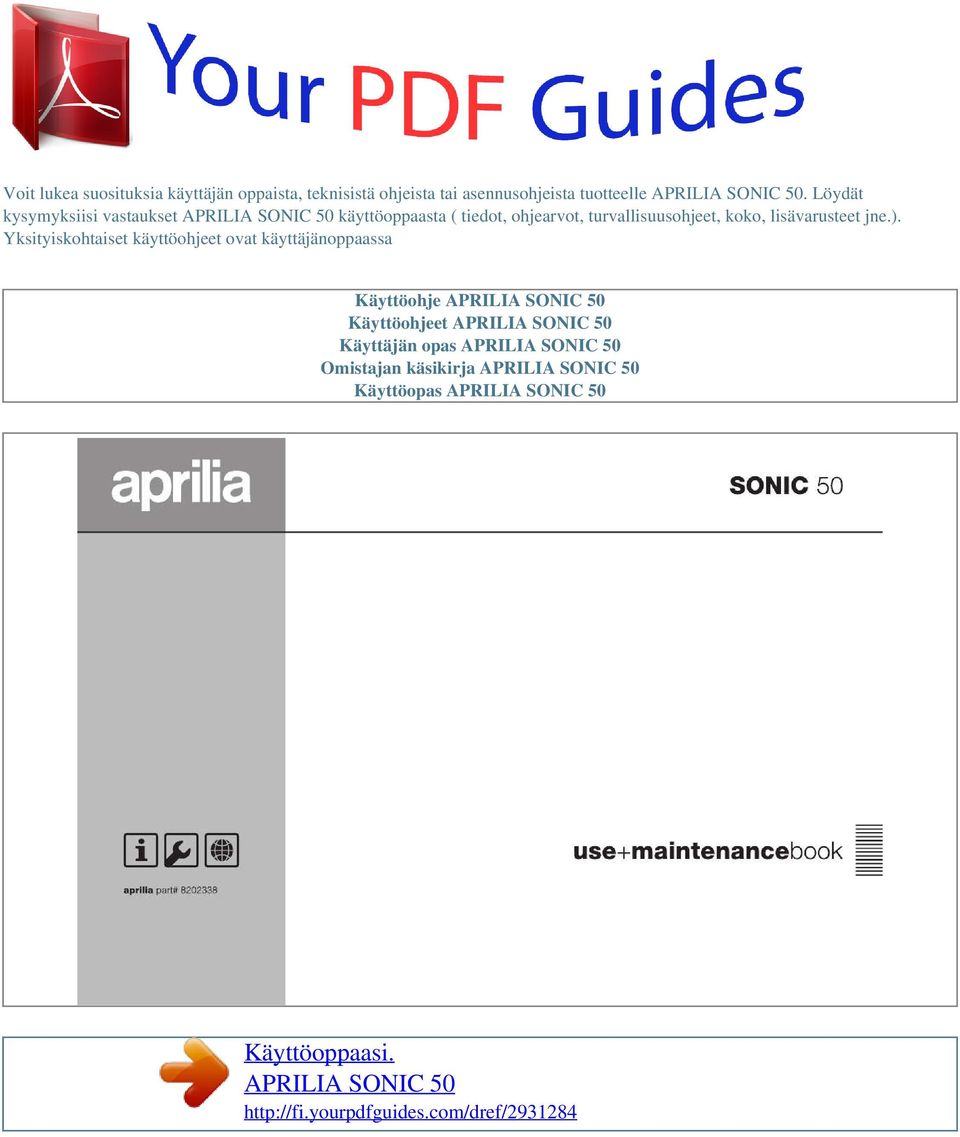

Käyttöoppaasi. APRILIA SONIC 50

Transkriptio

1 Voit lukea suosituksia käyttäjän oppaista, teknisistä ohjeista tai asennusohjeista tuotteelle APRILIA SONIC 50. Löydät kysymyksiisi vastaukset APRILIA SONIC 50 käyttöoppaasta ( tiedot, ohjearvot, turvallisuusohjeet, koko, lisävarusteet jne.). Yksityiskohtaiset käyttöohjeet ovat käyttäjänoppaassa Käyttöohje APRILIA SONIC 50 Käyttöohjeet APRILIA SONIC 50 Käyttäjän opas APRILIA SONIC 50 Omistajan käsikirja APRILIA SONIC 50 Käyttöopas APRILIA SONIC 50 Käyttöoppaasi. APRILIA SONIC 50

2 Käsikirjan tiivistelmä p.a. 6!2/4/)-%4 9,%)3%4 /(*%%4 Lue ohjekirja huolellisesti ja kiinnitä erityistä huomiota kappaleeseen "TURVALLINEN AJO" ennen moottorin käynnistystä. Omasi ja muiden turvallisuus ei ole ainoastaan oman nopeutesi, refleksiesi ja taitojesi varassa vaan myös sen varassa, kuinka hyvin tunnet ajoneuvosi, sen tehokkuuden ja TURVALLISEN AJON perustiedot. Tutustu siten hyvin ajoneuvoon, jotta voit ajaa turvallisesti liikenteessä. ( sa, ole varovainen; se osoittaa vahingoittumisen vaaraa. Merkin jälkeen sijoitetun varoituksen huomioimatta jättäminen saattaa aiheuttaa vakavia riskejä omalle ja muiden turvallisuudelle sekä ajoneuvolle! Ensimmäinen painos: joulokuu 2002 Uusintapainos: Ohjeet, joiden tarkoituksena on helpottaa toimenpiteiden suoritusta. Tekniset ohjeet. c Toimitus ja paino: editing division Soave (VERONA) - Italia Tel Fax customer@stp. it n puolesta: aprilia s.p.a. via G. Galilei, Noale (VE) - Italia Tel Fax ohjekirja Sonic 50 Ohjekirja on olennainen osa ajoneuvoa. Sen tulee kulkea ajoneuvon mukana myös myynnin yhteydessä. aprilia on toimittanut ohjekirjan erityisen huolellisesti antaakseen käyttäjälle oikeita ja päivitettyjä tietoja. Koska aprilia kuitenkin parantaa tuotteidensa suunnittelua jatkuvasti, ajoneuvosi ominaisuudet saattavat erota hieman ohjekirjassa kuvailluista ominaisuuksista. Ota yhteys aprilia-sopimusliikkeeseen lisätietoja varten. Ota yhteys ainoastaan aprilia-sopimusliikkeisiin ja -huoltokeskuksiin tarvitessasi tarkistuksia ja korjauksia, joita ei ole erikseen selostettu ohjekirjassa, alkuperäisiä aprilia-varaosia, lisävarusteita tai muita tuotteita tai erikoisohjeita. Liikkeissä sinua palvellaan nopeasti ja tehokkaasti. Kiitos, että valitsit aprilian. Toivotamme sinulle miellyttävää ajoa. Kaikki sähköistä tallentamista, jäljentämistä ja kokonaista tai osittaista muokkausta koskevat oikeudet pidätetään kaikkien maiden osalta. Joidenkin maiden voimassa olevissa laeissa vaaditaan saasteen- ja melunestostandardien noudattamista ja säännöllisiä tarkastuksia. a Näissä maissa ajoneuvon käyttäjän tulee: ottaa yhteys aprilia-sopimusliikkeeseen vaihtaakseen tarvittavat osat kyseisessä maassa hyväksyttyihin osiin; suorittaa vaaditut määräaikaistarkastukset. Kun hankit ajoneuvon, merkitse seuraavaan kuvaan tunnistustiedot, jotka löytyvät VARAOSIEN TUNNISTUSLAATASTA. Tarra sijaitsee rungon oikeassa putkessa; poista tarkistuskansi, jotta voit lukea sen, katso sivua 52 (TARKISTUSKANNEN POISTAMINEN). Tässä ohjekirjassa mahdolliset eroavaisuudet on osoitettu seuraavilla merkeillä: m lisävaruste q nestejäähdytteinen malli VERSIO: a I Italian U Iso-Britannian S Singaporen s Slovenian i Israelin Etelä-Korean M Malesian c Chilen H Kroatian A Australian u Yhdysvaltalainen Ä Brasilian R Etelä-Afrikan n Uusi-Seelannin C Kanadan a Itävallan p Portugalin F Suomen B Belgian d Saksan f Ranskan E Espanjan G Kreikan O Hollannin Y Sveitsin Nämä tiedot ilmoittavat: YEAR = valmistusvuoden (Y, 1, 2,...); I.M. = muutososoittimen (A, B, C,...); MAIDEN TUNNUKSET = tyyppihyväksyntämaan (I, UK, A,...). Ne tulee antaa aprilia-sopimusliikkeelle viitteeksi hankkiessasi varaosia tai erityisiä varusteita omistamaasi malliin. D Tanskan J Japanin a ohjekirja Sonic )3,,93,5%44%,/ TURVALLINEN AJO PERUSTURVAOHJEET... 6 VAATETUS...9 LISÄVARUSTEET KUORMA..

3 ..10 TÄRKEIMPIEN OSIEN SIJAINTI LAITTEIDEN SIJAINTI MITTARIT JA ILMAISIMET MITTARIT JA ILMAISINTAULUKKO..15 TÄRKEIMMÄT YKSITTÄISET HALLINTALAITTEET OHJAUSTANGON VASEMMALLA PUOLELLA OLEVAT HALLINTALAITTEET.16 OHJAUSTANGON OIKEALLA PUOLELLA OLEVAT HALLINTALAITTEET. 17 VIRTALUKKO..18 OHJAUSLUKKO LISÄLAITTEET.19 SATULAN LUKITUS/AVAUS...

4 19 KYPÄRÄ/HANSIKASLOKERO.19 LUKITUSTAPPI TYÖKALUSARJA.20 KASSIN PIDIKE HANSIKASLOKERO.20 TÄRKEIMMÄT KOMPONENTIT POLTTOAINE ÖLJYTANKKI...22 JARRUNESTE - suositukset ETUJARRULEVY

5 .23 TAKAJARRU RENKAAT...25 JÄÄHDYTYSNESTE VERSIO, JOSSA VALOT SYTTYVÄT AUTOMAATTISESTI KATALYYTTINEN ÄÄNENVAIMENNIN PYSÄHTYMINEN. 33 PAIKOITUS.33 AJONEUVON ASETTAMINEN SEISONTATUELLE EHDOTUKSIA VARKAUKSIEN ESTÄMISEKSI.

6 34 HUOLTO..35 MÄÄRÄIKAISHUOLTOTAULUKKO TUNNISTUSTIEDOT.38 ILMANSUODATIN VAIHTEISTON ÖLJYN TARKISTUS VAIHTEISTON ÖLJYN VAIHTO ETUPYÖRÄ TAKAPYÖRÄ JARRUPALOJEN KULUMISASTEEN TARKISTUS...45 JARRUKENGÄN KULUMISASTEEN TARKISTUS..

7 .46 TAKAJARRUN NIVELTAPIN VOITELU OHJAUKSEN TARKISTUS.. 48 MOOTTORIN AKSELIN TUKIPISTEEN TARKISTUS 48 ÄÄNENVAIMENTIMEN IRROITTAMINEN...49 OHJAUSTANGON ETUKANNEN POISTAMINEN.. 50 OHJAUSTANGON TAKAKANNEN POISTAMINEN 50 LÄPINÄKYVÄN ETUSUOJAN POISTAMINEN..51 TAUSTAPEILIN POISTAMINEN TARKISTUSKANNEN POISTAMINEN...52 TUULISUOJAN TAKAOSANETUKANNEN POISTAMINEN..52 TYHJÄKÄYNNIN SÄÄTÖ KAASUN SÄÄTÖ..53 SYTYTYSTULPPA AKKU AKUN PITKÄ SEISONTA-AIKA...

8 .55 LIITÄNTÄNAPOJEN TARKISTUS JA PUHDISTUS AKUN POISTAMINEN ELEKTROLYYTTITASON TARKISTAMINEN...57 AKUN UUDELLEEN LATAUS AKUN PAIKOILLEEN ASETTAMINEN SULAKKEEN VAIHTO ETUVALON VALOKIILAN SÄÄTÄMINEN PYSTYSUUNNASSA 59 LAMPUT AJOVALOJEN LAMPPUJEN VAIHTAMINEN.. 60 ETUSUUNTAVILKKUJEN LAMPPUJEN VAIHTAMINEN MITTARISTON LAMPPUJEN VAIHTAMINEN.. 62 TAKAVALOJEN LAMPPUJEN VAIHTO REKISTERIKILVEN LAMPUN VAIHTAMINEN KULJETUS...

9 POLTTOAINETANKIN TYHJENNYS PUHDISTUS PITKÄT SEISONTA-AJAT.. 66 KÄYTTÖÖNOTTO PITKÄN SEISONTA-AJAN JÄLKEEN TEKNISET TIEDOT VOITELUTAULUKKO Maahantuoja KYTKENTÄKAAVIO Sonic KYTKENTÄKAAVION SELITYKSET Sonic KÄYTTÖOHJEET ESITARKISTUSTEN TAULUKKO

10 .29 KÄYNNISTYS LIIKKEELLE LÄHTÖ JA AJAMINEN.. 32 SISÄÄNAJO ohjekirja Sonic 50 turvallinen ajo 0% !/(*%%4 Ajoneuvon kuljettamisen edellytyksenä on, että sen kuljettaja täyttää kaikki lain vaatimat vaatimukset (minimi-ikä, psykofyysinen kyvykkyys, vakuutus, lain vaatimat ajoneuvon verot, rekisteriote, rekisterikilpi tai tarvittavat todistukset jne. ) Opettele tuntemaan ajoneuvosi ajamalla harvaan liikennöidyillä alueilla ja/tai yksityisalueilla. Joidenkin lääkeaineiden, alkoholin, huumeiden tai psyykelääkkeiden käyttö lisää onnettomuusriskiä huomattavasti. Käyttöoppaasi. APRILIA SONIC 50

11 Varmista, että olet psyykkisesti ja fyysisesti hyvässä ajokunnossa. Vältä erityisesti väsyneenä tai unisena ajamista. Suurin osa onnettomuuksista johtuu ajajan kokemuksen puutteesta. Älä KOSKAAN luovuta ajoneuvoa aloittelijalle ja varmista aina, että ajaja täyttää ajoneuvon kuljettamiseksi määritellyt vaatimukset. 6 ohjekirja Sonic 50 Noudata tarkasti paikallisessa tai kansallisessa tieliikennelaissa määriteltyjä liikennesääntöjä ja - merkkejä. Vältä vaarallisia tai äkkinäisiä liikkeitä, jotka voivat aiheuttaa vaaratilanteita itse kuljettajalle sekä muille henkilöille (esim. yhdellä pyörällä ajaminen, nopeusrajoitusten laiminlyönti jne.) Huomioi tieolosuhteet, näkyvyys yms. sekä toimi niiden asettamien rajoitusten mukaisesti. Älä törmää esteisiin, jotka saattavat vaurioittaa ajoneuvoa tai häiritä tasapainoasi. Älä aja vauhdin lisäämiseksi edellisen ajoneuvon imussa. Pidä aina molemmat kädet ohjaimissa ja molemmat jalat jalkatuella. Säilytä oikea ajoasento. Vältä ehdottomasti seisomaan nousemista tai venyttelyä ajon aikana. ohjekirja Sonic 50 7 OIL COOLER Kuljettajan tulee keskittyä ainoastaan ajoneuvon kuljetukseen. Ympärillä olevat henkilöt, asiat tai tapahtumat eivät saa vaikuttaa ajosuoritukseen. Ajon aikana tupakointi, syöminen, juominen, lukeminen ja muu vastaava toiminta on kiellettyä. Käytä pelkästään ajoneuvolle tarkoitettuja nesteitä ja voiteluaineita, jotka on lueteltu VOITELUTAULUKOSSA. Tarkista säännöllisesti, että öljyn, polttoaineen ja jäähdytysnesteen määrä on suositellulla tasolla. Jos ajoneuvo on ollut onnettomuudessa varmista, että hallintalaitteiden kahvat, putket, johdot, jarrujärjestelmä tai muut tärkeät osat eivät ole vahingoittuneet. Tarpeen vaatiessa anna ajoneuvosi apriliasopimusliikkeen tarkistynaamisia voimia, jotka vaikuttavat ajettaessa ajoneuvon tasapainoa heikentävästi. Varmista, että laitteet on kiinnitetty hyvin ajoneuvoon ja ettei niistä aiheudu vaaraa ajon aikana. Älä asenna laitteeseen uusia sähköisiä laitteita tai muuttele ajoneuvossa jo olevia laitteita siten, että ajoneuvon sähkökapasiteetti ylittyy. Tästä voi olla seurauksena vaarallisia tilanteita, kuten ajoneuvon yllättävä pysähtyminen tai valojen tai äänimerkin virransaannin äkillinen keskeytyminen. aprilia suosittelee alkuperäisten varaosien käyttöä (aprilia genuine accessories). +5/2-! Lastaa matkatavaroita varovasti ja kohtuudella. Matkatavarat on keskitettävä ajoneuvon keskipisteseen tasaisesti sen molemmille puolille, jotta ajoneuvon tasapaino ei pääse heikentymään. Varmista, että kuorma on huolellisesti kiinnitetty ajoneuvoon. Tämä on erityisen tärkeää pitkillä matkoilla. 10 ohjekirja Sonic 50 KG! Älä missään tapauksessa kuljeta isoja, painavia ja/tai vaarallisia esineitä ohjaustangossa, lokasuojilla tai haarukoilla.tällöin ajoneuvo kääntyy hitaammin ja sen ohjattavuus kärsii, joista on puolestaan seurauksena vaaratilanteita. Älä pane liian suuria matkatavaroita ajoneuvon sivuille, koska ne saattaisivat törmätä ihmisiin tai esineisiin, ja täten johtaa ajoneuvon hallinnan menetykseen. Älä kuljeta mitään matkatavaraa, ellei se ole sidottu ajoneuvoon. Älä kuljeta mitään matkatavaraa, joka ulottuu tavaratelineen yli tai peittää valot, äänimerkin tai ilmaisimet. Älä kuljeta eläimiä tai lapsia hansikaslokeron tai matkatavaratelineen päällä. Älä ylitä kummallekaan sivulaukulle sallittua painoa. Ylikuormitetun ajoneuvon tasapaino ja ohjattavuus saattavat heikentyä. ohjekirja Sonic %)-0)%. /3)%. 3)*!).4) 3%,)49+3%4 1) 2) 3) 4) 5) 6) 12 ohjekirja Sonic 50 Kassin pidike Polttoainetankki Polttoainetankin korkki Satulan lukko Vaihteiston öljyn täydennystulppa Käynnistyspoljin 7) 8) 9) 10) 11) Vaihteiston öljyn tyhjennystulppa Keskiseisontatuki Ilmansuodatin Sivuseisontatuki & Äänimerkki 3%,)49+3%4 1) 2) 3) 4) 5) 6) Tuoreöljysäiliön korkki Tuoreöljysäiliö Hansikaslokero Virtalukko/ohjauslukko Jarrunestesäiliö (etujarru) Jäähdytysnesteen paisunta-säiliön korkki 1 7) 8) 9) 10) 11) 12) Paisuntasäiliö 1 Tuulisuojan takaosan etukansi Tarkistuskansi Akku Sulakekotelo Lukitustappi (panssarikaapelille "Body-Guard" aprilia &) ohjekirja Sonic 50 13,!)44%)$%. 3)*!).4) -)44!2)4 *! ),-!)3)-%4 3%,)49+3%4 1) 2) 3) 4) 5) 6) 7) 8) 9) 10) 11) Suuntavilkkujen katkaisin (c) Äänimerkkipainike (f) Kylmäkäynnistysvipu (e) Takajarrukahva Vasemmanpuoleinen taustapeili (ei U versiossa) Mittarit ja ilmaisimet Oikeanpuoleinen taustapeili (maissa, missä se vaaditaan) Etujarrukahva Kaasukahva Käynnistyspainike (r) Virta-/ohjauslukko (n - m - s) 3%,)49+3%4 1) 2) 3) 4) 5) 6) 7) 8) Polttoainemittari (g) Nopeusmittari Kokonaiskilometrimatkamittari Jäähdytysnesteen lämpötilamittari (h) 1 Vihreä suuntavilkkujen merkkivalo (c) Punainen öljyn varasäiliön varoitusvalo (j) Vihreä lähivalojen merkkivalo (b) Kullanruskea polttoaineen määrän varoitusvalo (g) 14 ohjekirja Sonic 50 -)44!2)4 *! ),-!)3).4!5,5++/ Kuvaus Suuntavilkkujen merkkivalo (c) Toiminta Välkkyy, kun suunnan vaihdosta ilmoittava vilkku on päällä. Syttyy aina, kun virta-avain asetetaan "n"- asentoon ja silloin, kun käynnistyspainiketta "r" painetaan. Tällä tavoin tarkistetaan valolampun toimivuus. Mikäli valolamppu ei syty näiden toimenpiteiden suorituksen aikana, vaihda se uuteen. Öljyn varasäiliön varoitusvalo (j) Jos varoitusvalo syttyy eikä sammu käynnistyspainikkeen "r" vapauttamisen jälkeen, tai jos se syttyy normaalin toiminnan aikana, on öljyn varasäiliö tyhjä; täytä öljysäiliö, katso sivua 22 (ÖLJYTANKKI). Kokonaiskilometrimatkamittari Nopeusmittari Lähivalojen varoitusvalo Polttoaineen määrän varoitusvalo Polttoainemittari (b) (g) (g) Ilmaisee ajettujen kilometrien kokonaismäärän. Ilmaisee matkanopeuden km/h. Si accende ogniqualvolta si posiziona l'interruttore di accensione su "2". Käyttöoppaasi. APRILIA SONIC 50

12 Polttoaineen määrän varoitusvalo syttyy silloin, kun tankissa olevan polttoaineen määrä on noin 1,5 L. Ilmaisee likimääräisesti tankissa olevan polttoaineen määrän. Ilmoittaa likimääräisesti moottorin jäähdytysnesteen lämpötilan. Lämpötila on riittävä ajoneuvon kuljetukseen silloin, kun osoitin alkaa lähestymään mittarin tasoa "min". Normaali ajolämpötila-alue on osoitettu asteikon keskialueella. Mikäli osoitin siirtyy punaiselle alueelle, sammuta moottori välittömästi ja tarkista jäähdytysnesteen taso. Katso sivua 26 (JÄÄHDYTYSNESTE 1). a Jäähdytysnesteen lämpötilamittari 1 (h) a Mikäli sallittu maksimilämpötila ylitetään (asteikon punainen "max"- alue), moottori voi vahingoittua erittäin pahoin. ohjekirja Sonic %) )44)3%4 (!,,).4!,!)44%%4 /(*!534!.'/. 6!3%--!,,! 05/,%,,! /,%6!4 (!,,). 4!,!)44%%4 c c Sähköosat toimivat ainoastaan virtalukon ollessa "n" -asennossa. Valojärjestelmä toimii ainoastaan moottorin käydessä. 1) ÄÄNIMERKKIPAINIKE (f) Äänimerkki toimii tätä painiketta painettaessa. 2) KYLMÄKÄYNNISTYSVIPU (e) Moottorin kylmäkäynnistys tapahtuu kiertämällä vipua alaspäin. Kylmäkäynnistys keskeytetään palauttamalla vipu alkuasentoonsa. 3) SUUNTAVILKKU (c) Vasemmalle käännyttäessä siirrä katkaisijaa vasemmalle, kun taas oikealle käännyttäessä siirrä sitä oikealle. Suuntavilkku menee pois päältä katkaisijaa painamalla. 16 ohjekirja Sonic 50 /(*!534!.'/. /)+%!,,! 05/,%,,! /,%6!4 (!,,).4!,!)44%%4 c c Sähköosat toimivat ainoastaan virtalukon ollessa "n" -asennossa. Valojärjestelmä toimii ainoastaan moottorin käydessä. 1) KÄYNNISTYSPAINIKE (r ) Kun käynnistysvipua painetaan yhtä aikaa joko etu- tai takajarrun kanssa, käynnistysmoottori pyöräyttää moottorin käyntiin. Käynnistystoimenpiteet on selvitetty kappaleessa, katso sivua 30 (KÄYNNISTYS). ohjekirja Sonic Asento Toiminta Avaimen Poisto Avain voidaan poistaa. Ohjaus on lukossa, moottoria ei voida Ohjauslukko käynnistää, eikä valoja voida panna päälle. 6)24!,5++/ Virtalukko sijaitsee oikealla puolella lähellä ohjaustankoa. Virta-avain (1) saa virta-/ohjauslukon toimimaan, sekä avaa hansikaslokeron ja satulalukon. Ajoneuvon mukana seuraa kaksi avainta (yksi varaavain). /(*!53,5++/ Älä koskaan ajoneuvoa kuljettaessasi käännä avainta "s"-asentoon, sillä tästä seuraisi ajoneuvon hallinnan menettäminen. TOIMI NÄIN Ohjauksen lukitus tapahtuu seuraavasti: U Käännä ohjaustanko kokonaisuudessaan vasemmalle. U Käännä avain (1) "m"-asentoon ja paina avainta. U Vapauta avain. Moottoria tai Avain valoja ei voida voidaan käyttää. poistaa. Moottoria ja valoja voidaan käyttää. Avainta ei voida poistaa. c U Käännä avainta (1) vastapäivään (vasemmalle), käännä ohjaustankoa hitaasti kunnes avain (1) saavuttaa "s" -asennon. U Poista avain. 18 ohjekirja Sonic 50 c Käännä avainta ja ohjaa ohjaustankoa samanaikaisesti.,)3,!)44%%4 3!45,!.,5+)453!6!53 Satulan avaaminen ja nostaminen tapahtuvat seuraavasti: U Aseta avain satulalukkoon (1). U Käännä avainta myötäpäivään ja nosta satulaa (2). Ennen satulan lukitsemista varmista, ettet ole unohtanut avaimia kypärä/ hansikaslokeroon. U +902(!. 3)+!3,/+%2/ Kypärä/hansikaslokeron ansiosta voit jättää kypäräsi ja muut tarvikkeet ajoneuvoon, kun poistut sen luota. Kypärä/hansikaslokero sijaitsee satulan alla. Lokeroon päästään: U Nosta satulaa (2), katso vierellä (SATULAN LUKITUS/AVAUS). Aseta kypärä siten, että sen sisäpuoli on ylöspäin kuvan osoittamalla tavalla. Älä ylitä kypärä/hansikaslokeron suositeltua maksimikuormitusta.,5+)4534!00) Lukitustappi (3) on sijoitettu ajoneuvon takasivulle, takavalon läheisyyteen. Estääksesi ajoneuvon varastamisen on syytä varmistaa se panssarikaapelilla "Body-Guard" aprilia & (4), jonka voit tilata valtuutetulta aprilia- sopimusliikkeeltä. Älä käytä tappia ajoneuvon nostamiseen tai mihinkään muuhun tarkoitukseen kuin ajoneuvon lukitsemiseen sen ollessa pysäköitynä. c Satulan lukitseminen tapahtuu laskemalla satula alas ja painamalla sitä (ei kuitenkaan liian voimakkaasti), kunnes se napsahtaa lukkoon. Ennen liikkeelle lähtöä varmista, että satula on oikeaoppisesti lukittuna. a Kypärä/hansikaslokeron kuormituksen ei tule ylittää 2,5 kg. c a a ohjekirja Sonic !,53!2*! Työkalusarja on kiinnitetty satulan alapuolelle. Pääset siihen käsiksi seuraavasti: U Nosta satulaa (1), katso sivua 19 (SATULAN LUKITUS/AVAUS). U Vapauta kuminauha (2) koukusta. U Ota työkalusarja (3). Työkalupakkaus (3) sisältää: n. 1 työkalurasia n mm sytytystulpan hylsyavain n. 1 hylsyavaimen tanko n. 1 8/10 mm hylsyavain n. 1 kaksipäinen risti/talttapääruuvimeisseli, tyyppi PH koko 2 n. 1 ruuvimeisselin kahva n. 1 3 mm kuusioavain n. 1 4 mm kuusioavain Akku/työkalulokeron kuormituksen ei tule ylittää 1,5 kg. 20 ohjekirja Sonic 50 +!33). 0)$)+% Älä pidä suuria laukkuja tai paketteja pidikkeessä, koska ne saattaisivat haitata huomattavasti ajoneuvon hallintaa ja jalkojen liikkeitä. Kassin pidike (4) sijaitsee edessä ohjaustangon kannen sisäpuolella. Pidikkeen maksimi kantokyky on 1,5 kg. (!.3)+!3,/+%2/ Säilytys/työkalulokero on sijoitettu ohjaustangon alle etuosan sisään. Siihen päästään seuraavasti: U Aseta virta-avain (5) lukkoon. U Käännä avainta myötäpäivään. Vedä avainta ja nosta lokeron kansi (6). a a Ennen kannen lukitsemista varmista, ettet ole unohtanut avaimia säilytyslokeroon. Kannen (6) lukitseminen tapahtuu nostamalla ja painamalla se alas. Avaimen käyttö ei ole välttämätöntä. Säilytyslokeron kuormituksen ei tule ylittää 1,5 kg. 42+%)--4 +/-0/.%.4)4 Varo myös, ettei polttoainetta pääse valumaan täyttöaukosta, koska se voi syttyä palamaan joutuessaan kosketuksiin moottorin tulikuumien pintojen kanssa. Käyttöoppaasi. APRILIA SONIC 50

13 Jos polttoainetta vahingossa roiskuu, huolehdi ennen käynnistämistä, että polttoaine on täysin kuivunut roiskealueelta ja ettei sitä ole jäänyt täyttöaukon kaulalle. 0/,44/!).% Polttomoottoreissa käytettävä polttoaine on erittäin herkästi syttyvää ja voi joissain olosuhteissa räjähtää. On tärkeää suorittaa tankkausja huoltotoimenpiteet hyvin ilmastoidussa tilassa moottorin ollessa sammutettuna. Älä tupakoi polttoainetäydennystä suorittaessasi tai polttoainehöyryjen läheisyydessä. Varo kaikin tavoin liekkejä, kipinöitä ja lämmönlähteitä, jotka voisivat aiheuttaa polttoaineen syttymisen tai räjähtämisen. Polttoaine laajenee lämmön ja auringon säteiden vaikutuksesta. Älä tämän vuoksi koskaan täytä säiliötä äärimmilleen. Sulje säiliön korkki (1) huolellisesti polttoainetäydennyksen jälkeen. Varo polttoaineen joutumista iholle tai polttoainehöyryjen hengittämistä. Älä niele polttoainetta tai siirrä sitä astiasta toiseen letkun avulla. PIDÄ POISSA LASTEN ULOTTUVILTA. a Käytä lyijytöntä DIN mukaista superbensiiniä, jonka minimioktaaniarvo on 95 (N.O.R. M.) ja 85 (N.O.M.M. ) = 95E. POLTTOAINESÄILIÖN TILAVUUS (varatankki mukaanlukien) : 8 L VARATANKIN TILAVUUS: 1,5 L Polttoaineen täydennys suoritetaan seuraavasti: U Nosta satulaa, katso sivua 19 (SATULAN LUKITUS/AVAUS). U Irrota ja poista polttoainesäiliön korkki (1). U Suorita polttoaineen täydennys. ohjekirja Sonic Tämä toimenpide on välttämätön, sillä toiminnan aikana säiliössä oleva ilma saattaa vakavasti vahingoittaa itse moottoria. Öljyn lisääminen voitelusäiliöön tapahtuu seuraavasti: U Nosta satulaa, katso sivua 19 (SATULAN LUKITUS/AVAUS). U Poista korkki (1). SÄILIÖN TILAVUUS: 1,6 L VARATANKKI: 0,5 L,*94!.++) Täytä tuorevoitelusäiliö joka 500 km välein. Ajoneuvo on varustettu erillisellä Öljysäiliöllä, joka mahdollistaa öljyn ja bensiinin sekoittamisen keskenään moottorin voitelua varten. Katso sivua 71 (VOITELUTAULUKKO). Varasäiliötä osoittaa kojelautaan sijoitetun öljyn varasäiliön varoitusvalon "j" syttyminen, katso sivua ja 15 (MITTARIT JA ILMAISINTAULUKKO). Varmista erityisesti, etteivät jarrulevyt ja kitkapinnat ole öljyiset tai rasvaiset, varsinkin huolto- ja tarkistustoimenpiteiden jäljiltä. Varmista, ettei jarruvaijeri ole kierteillä tai kulunut. Vältä veden tai pölyn pääsemistä jarrujärjestelmään. Mikäli huoltotoimenpiteet suoritetaan hydraulipiiriin, on suositeltavaa käyttää kumikäsineitä. Jarrunesteen joutuminen iholle tai silmiin voi aiheuttaa vakavia ärsytysoireita. Pese huolellisesti jarrunesteen tahrima iho. Jos nestettä joutuu silmiin, ota yhteys lääkäriin tai silmälääkäriin. Älä päästä käytettyä nestettä luontoon. PIDÄ POISSA LASTEN ULOTTUVILTA. Älä päästä jarrunestettä kosketuksiin maalattujen pintojen tai muoviosien kanssa, koska jarruneste voi vahingoittaa niitä. a a Pese kätesi huolellisesti öljyn käsittelyn jälkeen. Älä päästä öljyä valumaan ympäristöön. PIDÄ POISSA LASTEN ULOTTUVILTA. *!225.%34% SUOSITUKSET Jarruvivun liikkumavarassa tai joustossa tapahtuvat äkilliset muutokset johtuvat hydraulisessa järjestelmässä olevista ongelmista. Mikäli epäilet jarruissa olevan jotain vikaa tai mikäli et pysty niitä itse tarkistamaan, ota yhteys APRILIA-sopimusliikkeeseen. a 22 Laitteen käyttö ilman öljyä aiheuttaa vakavia vaurioita moottorille. a Jos öljytankista loppuu öljy tai mikäli öljyputki poistetaan, ota yhteys valtuutettuun APRILIAsopimusliikkeeseen, joka suorittaa öljypumpun ilmauksen. ohjekirja Sonic 50 U U U Irrota kaksi kiinnitysruuvia (3). Poista kansi (4). Poista ohjaimen kansi (5). Pidä säiliön neste yhdensuuntaisena säiliön reunan kanssa; pidä tankin neste yhdensuuntaisena maan kanssa. U a c Poista tiiviste (6). %45*!225,%69 tava. Jarruneste on vaihdettava kerran vuodessa APRILIAsopimusliikkeessä. Tämä ajoneuvo on varustettu hydraulisella levyetujarrulla. Kun jarrupalat kuluvat, nesteen määrä vähenee sen kompensoidessa kulumista automaattisesti. Jarrunestesäiliö (1) on sijoitettu etujarrukahvan liitoksen lähelle. Tarkista säiliössä (1) olevan jarrunesteen taso säännöllisesti ja varmista etteivät jarrupalat ole kuluneet, katso sivua 45 (JARRUPALOJEN KULUMISASTEEN TARKISTUS). a Jarrut ovat tärkein turvasi. Tämän vuoksi niiden moitteettomasta toiminnasta on huolehdit- TARKISTUS Jarrunesteen määrän tarkistus tapahtuu seuraavasti: U Aseta ajoneuvo keskiseisontatuelle. U Käännä ohjaustankoa vasemmalle siten, että säiliön sisältämä neste asettuu lasiin (2) merkityn "MIN"- merkin tasolle. U Varmista, että säiliön jarrunesteen määrä ylittää lasin (2) "MIN" -merkin. U Jos neste ei ulotu "MIN"-merkkiin, täytä säiliö. TÄYTTÖ Lue huolellisesti sivua 22 (JARRUNESTE - suositukset). Jarrunestettä saattaa valua ulos säiliöstä. Älä käytä jarrukahvaa, jos ruuvit (3) ovat löystyneet tai etenkään jos jarrun nestesäiliön kansi on poistettu. Käytä viiteikkunaa (2) apunasi nesteen täyttöä suorittaessasi. "MAX"- taso saavutetaan kun ikkuna peittyy kokonaisuudessaan silloin, kun jarrunestesäiliön reuna on vaakatasossa. Älä koskaan ylitä "MAX"- tasoa täytön aikana. Suosittelemme "MAX"- tasoon saakka täyttämistä ainoastaan silloin, kun jarrupalat ovat uudet. Jarrupalojen kuluessa nesteen taso laskee jatkuvasti sen kompensoidessa kulumista automaattisesti. Älä täytä "MAX"- tasoon saakka, kun jarrupalat ovat kuluneet, sillä tällöin neste vuotaa yli uusien jarrupalojen vaihdon jälkeen. U a a Täytä tankki jarrunesteellä, kunnes neste peittää lasin kokonaisuudessaan. Katso sivua 71 (VOITELUTAULUKKO). U Pane tiiviste (6) takaisin siten, että se asettuu oikein paikoilleen. Käyttöoppaasi. APRILIA SONIC 50

14 U Pane ohjaimen kansi (5) takaisin siten, että se asettuu oikein paikoilleen. U Pane kansi (4) takaisin paikoilleen. U Ruuvaa kiinnitysruuvit (3) takaisin paikoilleen. ohjekirja Sonic Tarkista jarrujen teho. Tarpeen vaatiessa ota yhteys APRILIA- sopimusliikkeeseen. Mikäli jarrukahva on liian jäykkä tai liian joustava, tai mikäli järjestelmässä huomataan ilmakuplia, ota yhteys APRILIAsopimusliikkeeseen. He voivat suorittaa tarpeellisen ilmanpoiston järjestelmästä. a 4!+!*!225 Älä epäröi ottaa yhteyttä APRILIA- sopimusliikkeeseen, mikäli epäilet jarruissa olevan jotain vikaa tai mikäli et kykene niitä itse tarkistamaan. a Jarrut ovat tärkein turvasi, siksi niiden moitteettomasta toiminnasta on huolehdittava. JARRUJEN SÄÄTÖ U Mittaa jarrukahvan kulkema matka siihen pisteeseen, missä jarrutus alkaa vaikuttamaan.vapaan kulkupituuden (välys) tulisi olla 10 mm. U Säädä välys säätömutterilla (1). U Käytä jarrua toistuvasti ja varmista, että pyörä pyörii vapaasti jarrun vapauttamisen jälkeen. U Tarkista jarrutusteho. Jarrukengät ovat kuluneet mikäli säätöruuvi (1) voidaan kiristää loppuun saakka tai mikäli mittari (2) on asettunut viitehampaan (3) toiselle puolelle. Katso tässä tapauksessa sivu 46 (JARRUKENGÄN KULUMISASTEEN TARKISTUS). 24 ohjekirja Sonic 50 Mikäli taas renkaat ovat liian tyhjät, joutuvat renkaiden reunat kovalle rasitukselle, jolloin rengas saattaa luisua vanteillaan tai irrota jopa kokonaisuudessaan, josta seuraisi luonnollisesti ajoneuvon hallinnan menetys. Nopeassa jarrutuksessa renkaat saattavat irrota vanteiltaan ja liian tyhjillä renkailla ajoneuvo lähtee helposti luisuun käännöksiä suoritettaessa. Tarkista renkaiden pinta ja kulumisaste, koska huonokuntoiset renkaat heikentävät pitoa ja ajoneuvon hallintaa. Vaihda rengas uuteen, mikäli se on kulunut tai mikäli kulutuspinnassa olevan reiän läpimitta on yli 5 mm. Käytä ainoastaan APRILIAN suosittamaa rengaskokoa. Katso sivua 67 (TEKNISET TIEDOT). Älä asenna sisäkumillisia renkaita vanteille, jotka on tarkoitettu sisäkumittomille renkaille ja päinvastoin. Tarkista, että täyttöventtiileiden ilmatulpat ovat paikoillaan, jotta renkaiden äkilliseltä tyhjenemiseltä vältytään. Vaihto- korjaus- huolto- ja tasapainotustyöt ovat erittäin tärkeitä. Jätä niiden suorittaminen tämän vuoksi valtuutettujen teknikoiden tehtäväksi. Käytä asianmukaisia työkaluja. Yllä mainituista syistä suosittelemmekin edellämainittujen tehtävien antamista APRILIA-sopimusliikkeen tai kokeneen rengasliikkeen suoritettaviksi. Uudet renkaat saattavat olla liukkaat niitä suojaavan kalvon vuoksi. Aja siis ensimmäiset kilometrit varovasti. Älä öljyä renkaita tähän tehtävään sopimattomilla aineilla. RENGASPAINE AINOASTAAN KULJETTAJA etummainen kpa (1,7 bar) taaimmainen kpa (1,9 bar) MATKUSTAJAN KANSSA (maissa, joissa matkustajan kuljettaminen on sallittua) etummainen kpa (1,7 bar) taaimmainen kpa (2,1 bar) KULUTUSPINNAN VÄHIMMÄISSYVYYS etummainen:....1,5 mm taaimmainen:... 1,5 mm 2%.+!!4 Tämän ajoneuvon renkaat on varustettu sisärenkailla. Tarkista rengaspaine säännöllisesti huoneenlämpöisessä ympäristössä. Mikäli renkaat ovat kuumat, rengaspaine ei ole oikea. Suorita rengaspaineen tarkistus varsinkin ennen pitkille matkoille lähtemistä. Mikäli renkaat ovat liian täynnä, maan epätasaisuudet välittyvät ohjaustankoon vähentäen ajomukavuutta ja pitoa käännöksissä. a a ohjekirja Sonic *($9493.%34% 1 a a 26 Älä käytä ajoneuvoa, mikäli jäähdytysnesteen taso on vähimmäistason alapuolella. Jäähdytysneste koostuu 50% vedestä ja 50% pakkasnesteestä. Tämä koostumus sopii melkein kaikille toimintalämpötiloille ja takaa hyvän ruosteenestosuojan. Suosittelemme tämän yllämainitun suhteen säilyttämistä lämpiminäkin vuodenaikoina, sillä tällöin nesteen haihtumista voidaan vähentää jolloin täyttökertojen määrä myös laskee. Täten vältytään myös haihtuvan veden jäähdyttimeen jättämältä mineraalisuolasakalta ja jäähdytysjärjestelmän toiminnan vaihteluilta. Mikäli ulkoilman lämpötila laskee alle 0 C, tarkista jäähdytysjärjestelmä usein ja tarvittaessa nosta pakkasnesteen suhdetta (aina max. 60% saakka). Tarkista jäähdytysnesteen taso joka 2000 km välein ja jokaisen pitkän matkan jälkeen. Vaihda neste joka tapauksessa aina kahden vuoden välein. Jäähdytysnesteen vaihdon suorittamiseksi käänny APRILIA- sopimusliikkeen puoleen. Älä poista paisuntasäiliön tulpaa moottorin ollessa kuuma, sillä jäähdytysneste on paineen alaisena ja sen lämpötila on erittäin korkea. Iholle tai vaatteille joutuessaan jäähdytysneste voi aiheuttaa vakavia palovammoja ja/ tai materiaalista vahinkoa. Jäähdytysneste on myrkyllistä, joten: SEN NAUTTIMINEN ON VAARALLISTA. PIDÄ POISSA LASTEN ULOTTUVILTA. ÄLÄ PÄÄSTÄ KÄYTETTYÄ NESTETTÄ LUONTOON. a ohjekirja Sonic 50 TARKISTUS JA TÄYDENNYS 1 ÄLÄ PÄÄSTÄ KÄYTETTYÄ NESTETTÄ LUONTOON. Toimi seuraavasti: U Aseta ajoneuvo keskiseisontatuelle. U Poista täyttökorkki (1) ruuvaamalla. Kaksi minimi- ja maksimitason osoittavaa merkkiä "MIN" ja "MAX" sijaitsevat paisuntasäiliön sisällä. U Tarkista täyttöaukon kautta katsomalla, että jäähdytysnesteen taso on "MIN" ja "MAX" merkkien välillä. Toimi seuraavasti mikäli kumpikaan merkeistä ei ole jäähdytysnesteen peitossa: U Täydennä jäähdytysnestettä, kunnes taso saavuttaa suurin piirtein "MAX" merkin. Älä ylitä tätä merkkiä, sillä muussa tapauksessa jäähdytysnestettä vuotaa säiliöstä moottorin ollessa käynnissä. U Ruuvaa täyttökorkki (1) takaisin paikoilleen. Mikäli jäähdytysnestettä kuluu erittäin paljon tai mikäli säiliö tyhjenee kokonaan tarkista, että järjestelmässä ei ole vuotoja. Käyttöoppaasi. APRILIA SONIC 50

15

16 Korjausten suorittamiseksi käänny APRILIA- sopimusliikkeen puoleen. a ohjekirja Sonic Tämän lisäksi katalyyttireaktion ansiosta poistokaasu on erittäin kuumaa. Siten se öljyjäämät polttamalla pitää äänenvaimentimen puhtaana ja vähentää pakokaasuja. Vältä pitkien matkojen ajamista matalilla kierroksilla. Tällöin katalysaattori toimii oikein ja pitkään, ja pakoputkiston likaantumisen aiheuttamilta ongelmilta vältytään. Vaihda aina välillä korkeille kierroksille, vaikka vain muutamaksi sekunniksi, kunhan suoritat tämän riittävän useasti. Edellä mainittu toimenpide on erityisen tärkeää aina silloin, kun kone käynnistetään kylmänä. Katalyyttisen reaktion käynnistämiseksi riittää, että äänenvaimentimen lämpöjärjestelmän lämpötila saavuttaa 50 C lämpötilan. Tämä lämpötila saavutetaankin muutaman sekunnin kuluttua moottorin käynnistyksestä. 6%23)/ */33! 6!,/ !54/-!!44)3%34) Tämä ajoneuvo on varustettu laitteella, joka sytyttää valot automaattisesti käynnistettäessä moottori. Valot sammuvat ainoastaan silloin, kun moottori sammutetaan. Tästä johtuen ajoneuvossa ei ole valokytkinta. +!4!,9944).%..%.6!)-%..). Sonic 50 -katalysaattorimallin paikoittamista kuivan heinikon läheisyyteen, tai paikkaan missä lapset pääsevät ajoneuvon lähelle, koska käytön aikana katalyyttinen äänenvaimennin kuumenee voimakkaasti. Älä koske siihen, ennen kuin se on täysin jäähtynyt. Sonic 50 -katalysaattorimalli on varustettu äänenvaimentimella, jossa on metallinen platina-rhodium-tyyppinen kaksivaiheinen katalysaattori. Sen tarkoitus on hapettaa poistokaasun CO (häkä) ja HC ( palamaton hiilivety) ja muuttaa ne vastaavasti hiilidioksidiksi ja vesihöyryksi. a a Älä käytä katalysaattorimallissa lyijyllistä polttoainetta, sillä se tuhoaa katalysaattorin. 28 ohjekirja Sonic /(*%%4 Ajoneuvon kunto ja turvallisuus on syytä tarkistaa aina ennen liikkeelle lähtöä. Katso vierellä olevaa sivu (ESITARKISTUSTEN TAULUKKO). Näiden tarkistustoimenpiteiden laiminlyönti voi aiheuttaa vakavia vammoja henkilöille tai vahinkoa ajoneuvolle. Älä epäröi ottaa yhteyttä APRILIAsopimusliikkeeseen, jos et ymmärrä jonkin ajoneuvon osan toimintaa tai huomaat tai epäilet ongelmia sen toiminnassa. Tarkistustoimenpiteet eivät vie kauan aikaa ja ne varmistavat turvallisuutesi. %3)4!2+)34534%. 4!5,5++/ Tarkistettava osa Etujarru Suoritettava tarkistus Sivut 22, 23, 45 24, 46, , 23, a a Tarkista toiminta, jarrunesteen taso ja mahdolliset vuodot. Tarkista jarrupalojen kuluneisuusaste. Lisää tarvittaessa jarrunestettä. Takajarru Kaasukahva Tarkista toiminta, välys ja säätökahvan kunto. Säädä tarvittaessa välystä. Tarkista kaasukahvan sulava toiminta ja tarkista, että se voidaan avata ja sulkea kokonaisuudessaan kaikissa ohjausasennoissa. Säädä ja/tai voitele tarvittaessa. Tarkista ja/tai lisää tarvittaessa. Tarkista ulkoisesti rengaspinta, ilmanpaine, kuluneisuusaste ja mahdolliset vauriot. Varmista sulava toiminta. Voitele nivelet tarvittaessa. Varmista, että ohjaus kääntyy vaikeuksitta ilman että siinä esiintyy väljyyttä tai löysyyttä. Varmista sulava toiminta ja että jousien kireys on riittävä palauttamaan sen takaisin normaaliasentoon. Voitele liitokset ja nivelet tarvittaessa. Varmista, etteivät kiinnityselementit ole löysällä. Säädä tai kiristä niitä tarvittaessa. Tarkista polttoaineen määrä ja lisää tarvittaessa. Varmista, että järjestelmässä ei ole vuotoja tai tukoksia. Paisuntasäiliössä olevan nesteen tason tulee olla "MIN" ja "MAX"- merkkien välillä. Suorita tarvittaessa jäähdytysnesteen täydennys. Tarkista laitteiden toimintakunto. Vaihda lamput tarvittaessa ja suorita kaikki korjaukset tarpeen mukaan. Öljy Kumit/renkaat Jarrukahvat Ohjaus Keskiseisontatuki, sivuseisontatuki & -- Kiinnitykset Polttoainetankki Jäähdytysneste , 27 1 Valot, varoitusvalot, äänimerkki ja sähkölaitteet ohjekirja Sonic )3493 Pakokaasu sisältää häkää, joka hengitettynä on erittäin myrkyllistä. Vältä siksi moottorin käynnistämistä suljetuissa tai huonosti tuuletetuissa tiloissa. Tämän ohjeen laiminlyöminen saattaa johtaa tajunnan menettämiseen ja jopa tukehtumiskuolemaan. Älä nouse ajoneuvon päälle käynnistyksen ajaksi. SÄHKÖINEN KÄYNNISTYS U Aseta ajoneuvo keskiseisontatuelle. U Käännä virta-avain (1) "n"- asentoon. U Lukitse vähintään yksi pyörä jarrukahvaa (2) käyttämällä. Jos näin ei tehdä, virta ei pääse käynnistysreleeseen eikä käynnistysmoottori pyörähdä käyntiin. 30 ohjekirja Sonic 50 U a Paina käynnistyspainiketta "r" (3) kaasuttamatta ja vapauta se heti kun moottori käynnistyy. Kun käynnistyspainiketta "r" on painettu, öljyn varasäiliön varoitusvalo "j" syttyy. Kun moottori on käynnissä ja käynnistyspainike "r" vapautetaan, öljyn varasäiliön varoitusvalon "j" tulee sammua; jos näin ei tapahdu, täytä öljysäiliö, ks. s. 22 (ÖLJYTANKKI). U a Älä paina käynnistyspainiketta "r" (3) moottorin ollessa jo käynnissä, sillä tämä saattaisi vahingoittaa käynnistysmoottoria. U a Älä kaasuta ja pitele jarrukahvoja painettuina samanaikaisesti ajamaan lähdettäessä. U Lämmitä moottoria ennen liikkeelle lähtöä. U Kun moottori on lämmennyt, käännä kylmäkäynnistysvipu "e" (4) ylöspäin, ks. s. 15 (Jäähdytysnesteen lämpömittari Jos käynnistys suoritetaan moottorin ollessa kylmä, käännä kylmäkäynnistysvipua "e" (4) alaspäin. 1). POLKIMELLA KÄYNNISTÄMINEN (KICK START) Polkimella käynnistys tapahtuu seuraavasti: U Aseta ajoneuvo keskiseisontatuelle. Käyttöoppaasi. APRILIA SONIC 50

17 U Asetu ajoneuvon vasemmalle puolelle. U Käännä virta-avain (1) "n"- asentoon. U Lukitse molemmat pyörät jarrukahvaa (2) käyttämällä. Tällä toimenpiteellä vältetään ajoneuvon hallinnan menettäminen käynnistyksen yhteydessä. KÄYNNISTYS PITKÄN SEISOKIN JÄLKEEN Toimi pitkän seisokin jälkeen seuraavasti: U Käännä virtalukko (1) "n" -asentoon. U Anna käynnistysmoottorin käydä noin 10 sekuntia varmistaaksesi uimurin täyttymisen. Moottorin käynnistys: Käännä kylmäkäynnistysvipu "e" (4) alaspäin. U Avaa kaasukahva varovasti ja suorita sitten sähköisen käynnistyksen toimenpiteet (tai käytä KÄYNNISTYSPOLJINTA). U U a Älä käytä käynnistyspoljinta moottorin ollessa käynnissä. Polkaise käynnistyspoljinta (3) oikealla jalallasi ja vapauta se välittömästi. Toista tarvittaessa toimenpide, kunnes moottori käynnistyy. ohjekirja Sonic Vältä kaasukahvan jatkuvia ja toistuvia ääriasentoja. Tällaisen toiminnan yhteydessä menetät helposti tasapainosi. Jarrutuksen tulee tapahtua tasaisesti molempia jarruja käyttämällä. Mikäli jarrutat vain etujarrulla tai vain takajarrulla, jarrutusteho heikkenee huomattavasti. Tällöin on lisäksi vaarana pyörän lukkiutuminen ja tätä seuraava ajoneuvon hallinnan menettäminen.,))++%%,,%,(4 *!!*!-).%. Vapauta kaasukahva (Asento A) ja lukitse takajarru. Päästä ajoneuvo tukijalaltaan, nouse istuimelle ja pidä ainakin toista jalkaa maassa tukena. Ennen käännöksen aloittamista, hiljennä vauhtia ja jarruta. Lähesty mutkaa tasaisella, kohtuullisella nopeudella ajaen tai vähän kaasuttaen. Varo viime hetken jarrutuksia, sillä ajoneuvo voi helposti joutua luisuun. Jarrun jatkuva päälläpito pitkissä alamäissä saattaa kuumentaa jarrutuspinnat vähentäen jarrutustehoa. Älä koskaan aja moottori sammuneena!! Märissä ja huonoissa keliolosuhteissa (lumi, jää, muta jne.) aja hitaasti välttäen äkkijarrutuksia ja -liikkeitä, jotka saattavat viedä pidon ja aiheuttaa kaatumisen. a Tarkkaile kulkuväylän pintaa ja mahdollisia esteitä. Epätasaiset tiet, raiteet, viemärikannet, pintamaalaukset ja tietyömailla käytetyt metallirampit muuttuvat liukkaiksi sateella. Tällaisia esteitä tulee varoa ja väistää, ja ne tulee ylittää tasaisesti ja mahdollisimman vähän ajoneuvoa kääntäen. Käytä suuntavilkkua ajoissa aikoessasi kääntyä tai vaihtaa kaistaa. Vältä jyrkkiä ja vaarallisia liikkeitä. Jos öljyn varasäiliön varoitusvalo "j" syttyy normaalin toiminnan aikana, on öljyn varasäiliö käytössä; täytä öljysäiliö, ks. s. 22 (ÖLJYTANKKI). jäähdytysnesteen taso, mikäli jäähdytysnesteen lämpömittarin osoitin "h" siirtyy punaiselle alueelle. Katso sivu 26 (JÄÄHDYTYSNESTE). a a a a 1 Pysäytä moottori ja tarkista Säädä taustapeilit oikeaan asentoon. Liikkeelle lähtemiseksi vapauta jarru ja käännä kaasukahvaa varovasti (Asento B), jolloin ajoneuvo lähtee liikkeelle. 32 ohjekirja Sonic 50 3)3.!*/ Ensimmäisten 500 km jälkeen suorita sivulla 36 olevassa (MÄÄRÄIKAISHUOLTOTAULUKKO) olevan "Sisäänajon päätteksi"- sarakkeen mukaiset tarkistukset, jotta itsellesi tai ajoneuvollesi koituvat vahingot voidaan välttää. Moottorin sisäänajo on ensiarvoisen tärkeää sen kestävyyden ja hyvän toiminnan varmistamiseksi. Mahdollisuuksien mukaan ajele mäkisillä ja mutkaisilla teillä, jotta moottori, vaihteet ja jarrut saavat kunnollisen sisäänajon. Ensimmäisten 500 kilometrin aikana noudata seuraavia ohjeita: km Ensimmäisten 100 km:n aikana käytä jarruja varovaisesti välttäen voimakkaita ja pitkiä jarrutuksia. Näin varmistat jarrulevyjen palojen kitkapinnan asianmukaisen asettumisen km Älä pidä kaasua auki yli puolenvälin pitkiä suoria ajettaessa km Älä pidä kaasua auki yli 3/4 pitkiä suoria ajettaessa. 093(49-).%. a U Vapauta kaasukahva (Asento A) ja jarruta tasaisesti, kunnes ajoneuvo pysähtyy. U Pidä vähintään yksi jarru päällä, mikäli pysäytät ajoneuvon vain vähäksi aikaa. 0!)+/)453 Paikoita ajoneuvo kovalle ja tukevalle alustalle, jottei se kaadu. Käytä aina seisontatukea. Älä jätä ajoneuvoa koskaan maahan makaamaan tai seinää vasten. Varmista, ettei ajoneuvostasi ja varsinkaan sen tulikuumista osista ole vaaraa ihmiselle tai erityisesti lapsille. Älä jätä ajoneuvoasi, jos moottori on käynnissä tai virta-avain virtalukossa. Älä istu satulaan silloin, kun ajoneuvo on seisontatuen varassa. U Pysäytä ajoneuvo, katso vierellä (PYSÄHTYMINEN). U Käännä virtalukko (1) "m" -asentoon. U Aseta ajoneuvo seisontatuelle, katso sivua 34 (AJONEUVON ASETTAMINEN SEISONTATUELLE). Polttoainehanaa ei tarvitse sulkea moottorin ollessa sammutettuna, koska se on varustettu automaattisella sulkujärjestelmällä. a c a U Älä jätä avainta virta-lukkoon. Lukitse ohjaus, katso sivua 18 (OHJAUSLUKKO) ja poista avain (2). a Vältä äkkipysäytyksiä, voimakkaita jarrutuksia ja viime hetkellä suoritettavia jarrutuksia. ohjekirja Sonic 50 33!*/. %56/.!3%44!-).%. 3%)3/.4!45%,,% Lue huolellisesti sivu 33 (PAIKOITUS). KESKISEISONTATUKI U Ota kiinni vasemmanpuoleisesta kahvasta ja vasemmanpuoleisesta takatangosta (1). U Paina seisontatuen vipu (2) alaspäin. SIVUSEISONTATUKI & Ota kiinni vasemmanpuoleisesta kahvasta ja vasemmanpuoleisesta takatangosta (1). U Paina sivuseisontatuki alas oikealla jalalla ja ojenna se kokonaan (3). U Kallista ajoneuvoa, kunnes seisontatuki asettuu maata vasten (4). U Käännä ohjaustanko kokonaan vasemmalle. U %($/45+3)! 6!2+!5+3)%. %34-)3%+3) Älä KOSKAAN jätä virta-avainta virtalukkoon. Käytä aina ohjauslukkoa. Paikoita ajoneuvo turvalliseen paikkaan, autotalliin tai vartioidulle alueelle. Jos mahdollista, käytä aprilia & "BodyGuard" panssarikaapelia tai muriohälytintä. Käyttöoppaasi. APRILIA SONIC 50

18 Varmista, että ajoneuvon asiakirjat ja mahdolliset ajoneuvoverot ovat kunnossa. Kirjoita henkilötietosi ja puhelinnumerosi tässä oppaassa niille varattuun paikkaan, jotta oikea omistaja selviää helpommin ajoneuvon löytymisen yhteydessä. SUKUNIMI:... ETUNIMI:..... OSOITE: PUHELINNUMERO:... Varastetut ajoneuvot pystytään usein tunnistamaan käyttö-tai ohjekirjaan kirjoitettujen tietojen perusteella. c c Varmista, että ajoneuvo on vakaasti paikoillaan. 34 ohjekirja Sonic 50 (5/,4/ Palovaara. Polttoainetta ja muita syttyviä aineita ei tule asettaa lähelle sähköisiä osia. Ennen mitään huolto- tai tarkistustoimenpidettä sammuta ajoneuvon moottori, poista avain virtalukosta, odota, kunnes moottori ja pakoputki ovat jäähtyneet ja jos mahdollista, nosta ajoneuvo asianmukaisilla välineillä kiinteälle ja tasaiselle maaperälle. Varmista ennen toimenpiteen aloittamista, että työskentelytila on ilmastoitu kunnolla. Varo moottorin ja pakoputken tulikuumia pintoja välttääksesi palovammat. a Älä pidä mitään mekaanisia osia tai muita ajoneuvon osia suussasi: yksikään komponenteista ei sovi nautittavaksi, vaan jotkin niistä ovat haitallisia tai jopa kumihansikkaiden käyttöä jokaisen huoltotoimenpiteen yhteydessä. a a Useimmissa tapauksissa ajoneuvon kuljettaja kykenee itse suorittamaan normaalit huoltotoimenpiteet. Joissakin tapauksissa tarvitaan kuitenkin erikoistyökaluja ja teknistä koulutusta. Jos tarvitset ajoneuvon määräaikaishuoltoa, apua tai teknisiä ohjeita, ota yhteys aprilia-sopimusliikkeeseen, jossa sinua palvellaan nopeasti ja tehokkaasti. Pyydä aprilia-sopimusliikkeen teknikkoa testaamaan ajoneuvo tiellä korjauksen tai määräaikaishuollon jälkeen. Suorita jokaisen huoltotoimenpiteen jälkeen "Ennakkotarkistukset", ks. s. 29 (ESITARKISTUSTEN TAULUKKO). ohjekirja Sonic )+!)3(5/,4/4!5,5++/ TOIMENPITEET, JOTKA SUORITTAA Concessionario Ufficiale apriliasopimusliike (TÄI KÄYTTÄJÄ). Selitys = tarkista ja puhdista, säädä, voitele tai vaihda tarvittaessa; = puhdista; = vaihda; = säädä. Suorita huoltotoimenpiteet useammin, jos käytät ajoneuvoa sateisilla ja pölyisillä alueilla tai epätasaisessa maastossa. Osa Akku - Liitäntänapojen kiristys Elektrolyyttitaso Sytytystulppa Kaasutin - moottorin kierrokset tyhjäkäynnillä Ilmansuodatin Kaasupolkimen Jarrujen lukitustoiminta Valojärjestelmä Jarruvalon katkaisimet Jarruneste Tuorevoitelutankin öljy Etuvalon suuntaus - toiminto Pyörät/Renkaat ja ilmanpaine Takajarrun puristusleukojen kuluminen Etujarrun levyn kuluminen 4000 km:n 8000 km:n Sisäänajon (2500 mi) tai (5000 mi) tai jälkeen [ kuukauden 24 kuukauden km (312 mi)] välein välein - a 500 km:n (312 mi) välein: joka kuukausi: 2000 km:n (1250 mi) välein: 36 ohjekirja Sonic 50 TOIMENPITEET, JOTKA SUORITTAA Concessionario Ufficiale aprilia-sopimusliike. Selitys = tarkista ja puhdista, säädä, voitele tai vaihda tarvittaessa; = puhdista; = vaihda; = säädä. Suorita huoltotoimenpiteet useammin, jos käytät ajoneuvoa sateisilla ja pölyisillä alueilla tai epätasaisessa maastossa. a Sisäänajon jäl km:n ( km:n (5000 keen [500 km mi) tai 12 kuukaumi) tai 24 kuukau(312 mi)] den välein den välein Takaiskunvaimennin Akku - Liitäntänapojen kiristys Vaihdekaapelit ja ohjauslaitteet Variaattorin hihna joka 6000 km: Ohjaustangon laakerit ja välys Renkaiden laakerit Jarrulevyt Pakoputken noen poisto Joustavat hihnat km:n (7500 mi) välein: Kaasupolkimen - Sekoittimen toiminta Ajoneuvon yleinen toiminta Jarrutusjärjestelmä/jarrulevyt Sylinterin jäähdytysjärjestelmä joka km (12500 mi):

19 (ulkoinen puhdistus) Takajarrun nokan voitelu Jarruneste joka 2. vuosi: Jäähdytysneste q joka 2000 km (1250 mi): / 2 vuoden välein: Haarukkaöljy ja roiskesuoja km:n (7500 mi) välein: 3000 km:n ( km:n (7500 Voimansiirtolaitteen öljy mi) tai 2 vuoden mi) välein: välein: Takahihnapyörän tapit km:n (7500 mi) välein: Liikkuva/kiinteä etuhihnapyörä 6000 km:n (3750 mi) välein: Variaattorin eturullat ja ohjaimet 6000 km:n (3750 mi) välein: Pyörät/Renkaat ja ilmanpaine Mutterien, pulttien ja ruuvien kiinnitys Tuorevoiteluöljyn varatankin merkkivalo Polttoaineputkisto joka 4000 km (2500 mi): / 4 vuoden välein: Jarrutusjärjestelmän putket joka 4. vuosi: Sekoittimen öljyputki joka 2. vuosi: Kytkimen kuluminen Osa ohjekirja Sonic )34534)%$/4 Suosittelemme rungon ja moottorin numeroiden kirjoittamista tähän huoltokirjaan niille varatuille paikoille. Rungon numeroa voidaan käyttää varaosia hankittaessa. Tunnistenumeroiden muuttaminen saattaa johtaa vakaviin rikosoikeudellisiin ja hallinnollisiin seuraamuksiin. Rungon numeron muuttaminen johtaa tämän lisäksi takuun välittömään raukeamiseen. MOOTTORIN NUMERO Moottorin numero on merkitty taaimmaisen iskunvaimentimen alatuen lähelle. ),-!.35/$!4). Polttoaineen tai syttymisherkkien nesteiden käyttäminen ilmansuodattimen pesemiseen saattaa aiheuttaa tulipalon tai räjähdyksen. Lue huolellisesti sivu 35 (HUOLTO). a c Moottorin numero RUNGON NUMERO Rungon numero on painettu rungon keskitankoon. Numeron lukemiseksi on välttämätöntä poistaa sitä peittävä kansi (1). Rungon numero Tarkista ilmansuodattimen kunto ja puhdista se kuukausittain tai 4000 kilometrin välein ajo-olosuhteista riippuen. Jos ajoneuvoa käytetään pölyisillä ja märillä teillä, tulee sen puhdistus ja vaihto suorittaa yllä mainittua useammin. Suodatinelementin puhdistamiseksi koko suodattimen runko on poistettava ajoneuvosta. 38 ohjekirja Sonic 50 ILMANSUODATTIMEN POISTAMINEN Ota valmiiksi tarvittava erikoistyökalu m (pyydä aprilia-sopimusliikkeeseen): putkikiristimien asennuspihdit (2). Vaihda poistettu pikaputkikiristin uuteen samankokoiseen putkikiristimeen. Ota yhteys APRILIA-sopimusliikkeeseen. Älä yritä asentaa takaisin poistettua pikaputkikiristintä, se on käyttökelvoton. Käyttöoppaasi. APRILIA SONIC 50

20 Powered by TCPDF ( Älä vaihda poistettua pikaputkikiristintä ruuvikäyttöiseen (3) tai muun tyyppisiin putkikiristimiin. U c U Poista tuulisuojan takaosan etukansi, katso sivua 52 (TUULISUOJAN TAKAOSAN ETUKANNEN POISTAMINEN). U Irrota pikaputkikiristin (4). U Irrota putki (5). a c c Aseta putki (5) asianmukaisesti takaisin. U Poista mutteri (6) ja ota välirengas talteen. PUHDISTUS U Löysää ja irrota kolme ruuvia (10). U Poista suodattimen kansi (11) ja vedä suodatinelementti ulos Löysää vällkumin klemmarin huolellisesti sivu (1) tilavuuden tulee olla vähintään 110 cm#. U Irrota täydennystulppa (3) ja öljyn tyhjennystulppa Kiristä huolellisesti sivu 35 tämän jälkeen öljy aina joka km jälkeen tai Aseta ajoneuvo keskimmäisen seisontatukensa varaan. U Aseta öljynkeräysastia tyhjennystulppan (2) alle. Astian (1) tilavuuden tulee olla vähintään 110 cm#. U Irrota täydennystulppa (3) ja öljyn tyhjennystulppa (2). U Anna kaiken öljyn valua vedä koskaan etujarrukahvaa poistettuasi jarrusatulan. Muuten satulan männät saattavat luiskahtaa paikoiltaan aiheuttaen siten jarrunesteen ulosvalumisen. Jos näin tapahtuu, ota tällöin APRILIAsopimusliikkeeseen, jossa suoritetaan asianmukainen huoltotoimenpide. Poista mutteri (7) ja ota välirengas talteen (8). Pyörän tapin mutterin vääntömomentti: 50 Nm (5 kgm). Työnnä varovasti pyörän akselin (6) kierteistä päätä tai käytä tarvittaessa kumivasaraa. U Etupyörän irrotus tapahtuu seuraavasti: U Aseta ajoneuvo keskiseisontatuelle. Valmista 200 mm korkea tuki, jonka perustan tulee olla mitoiltaan 200 x 200 mm. a Tarkista matkamittarin ohjaimen (5) ja välirenkaan (9) paikat asentaaksesi ne oikein takaisin. U c c Aseta tuki ajoneuvon alle ja sienimäinen kangas niiden väliin siten, että eturengas pääsee liikkumaan vapaasti ja ajoneuvo ei pääse putoamaan. U Poista jarrusatula (2) vetäen sen varovasti jarrulevystä. U Ruuvaa metallirengas (3) irti ja vedä matkamittarin kaapeli (4) ohjaimesta (5). U Kiristä pyörän tappi (6) ruuviavailla. Pidä etupyörää koholla ja poista pyörän akseli manuaalisesti. U Ota välirengas talteen (9). U Poista rengas. U Poista matkamittarin käyttökoneisto (5) paikoiltaan. Käsittele varovasti. Varo ettei hammaspyörä (10) tule ulos matkamittarin ohjaimesta (5). 42 ohjekirja Sonic 50 U Asenna jarrusatula (2) takaisin asettamalla se varovasti jarrulevylle. Kun asennat jarrusatulaa, korvaa vanhat lukitusruuvit (1) uusilla samanlaisilla. a U U Kiristä kaksi ruuvia tuki ajoneuvon alta. KOKOAMINEN Lue huolellisesti sivu 35 (HUOLTO). c U U Levitä pyörän tapille (6) riittävä ja tasainen rasvakerros. Kokoamisen jälkeen käytä jarrukahvaa useita kertoja ja tarkista jarrutusjärjestelmän oikeaoppinen toiminta. Tarkista pyörien keskitys. Suosittelemme kiristysmomentin tarkistuttamista APRILIAsopimusliikkeessä, jotta itsellesi ja/tai muille henkilöille koituvilta vahingoilta voidaan välttyä. a Etupyörän kokoaminen tapahtuu seuraavasti: Mikäli hammaspyörä (10) tulee ulos matkamittarin ohjaimesta (5), puhdista ja rasvaa se ja kokoa se tämän jälkeen yhteen kieräruuviin (12) liitetyn kruunuhammaspyörän (11) kanssa. Älä pakota matkamittarin ohjainta (5) pyörän navan istukkaan (13) jotta hammaspyörän (10) kaksi hammasta (A) eivät rikkoudu. U a c Pyörän takaisin asetuksen yhteydessä varo, ettet vahingoita jarruletkua, levyjarrua tai jarrupaloja. Aseta pyörä haarukan haarojen välin. Aseta matkamittarin ohjaimen (5) istukka (14) kierron estotapin (15) kohdalle. U Aseta pyörän tappi (6) ajoneuvon oikealta puolelta (ajosuunnasta katsottuna). U Aseta välike (9) napakeskiön ja haarukan vasemman haaran väliin. U Aseta alusrengas (8), estä pyörän tapin (6) pyörintä ruuviavainta käyttämällä ruuvaa ja kiristä mutteri (7). Pyörän tapin mutterin vääntömomentti: 50 Nm (5 kgm). U Aseta matkamittarin ohjain (5) takaisin paikoilleen pyörän napakeskiöön (13). Aseta matkamittarin kaapeli (4) ohjaimen (5). U Ruuvaa ja kiristä metallirengas (3). ohjekirja Sonic !+!092 IRROTUS Lue huolellisesti sivu 35 (HUOLTO). U U Pyörän mutterin (1) irrottamiseksi itse pyörän pyöriminen on estettävä. c Irroita äänenvaimennin, katso sivua 49 (ÄÄNENVAIMENTIMEN IRROITTAMINEN). Vedä takajarrukahva (2) takaisin loppuun saakka ja pane pieni pala kartonkia (3) kädensijalle. Pidä takajarrukahva vedettynä pitämällä sitä kädensijaa vasten kuminauhan (4) avulla. U Poista renkaan mutteri (1) ja pane aluslaatta talteen. Vaihda pyörän mutteri (erityistyyppinen) uuteen aina, kun pyörä kootaan uudelleen. Pyörän mutterin kiristysmomentti on 110 Nm (11 kgm). U U U c Uudelleen kokoamisen jälkeen käytä jarrukahvaa toistuvasti ja varmista jarrutusjärjestelmän moitteeton toiminta. Tarkista pyörien keskitys. Suosittelemme kiristysmomentin tarkistuttamista APRILIA- sopimusliikkeessä, jotta itsellesi ja/tai muille henkilöille koituvilta vahingoilta voidaan välttyä. c a Käytä ainoastaan alkuperäisiä APRILIA- varaosia. Poista kuminauha (4) ja kartonki (3). Vapauta takajarrukahva. Poista rengas. 44 ohjekirja Sonic 50 *!2250!,/*%. +5,5-)3!34%%. 4!2+)3453 Lue huolellisesti sivu 22 (JARRUNESTE - suositukset), sivu 23 (ETUJARRULEVY) ja sivu 35 (HUOLTO). Tarkista jarrupalojen kuluneisuusaste ensimmäisten 500 km jälkeen ja tämän jälkeen aina 2000 km välein. Levyjarrujen jarrupalojen kulumiseen vaikuttavat ajotapa, ajopinta ja ajoneuvon käyttö. Kuluminen on voimakkaampaa kuraisilla ja märillä teillä ajettaessa. Seuraavalla tavalla voit nopeasti tarkistaa jarrupalojen kulumisen: U Aseta ajoneuvo keskiseisontatuelle. U Poista jarrusatulan kansi (1). U Suorita jarrusatulan ja jarrupalojen silmämääräinen tarkistus. Mikäli jarrupalan kitkapinnan paksuus (vaikka vain toisen palan) on vähemmän kuin 1 mm, vaihda molemmat palat. c Anna APRILIA-sopimusliikkeen suorittaa vaihto. Käyttöoppaasi. APRILIA SONIC 50
