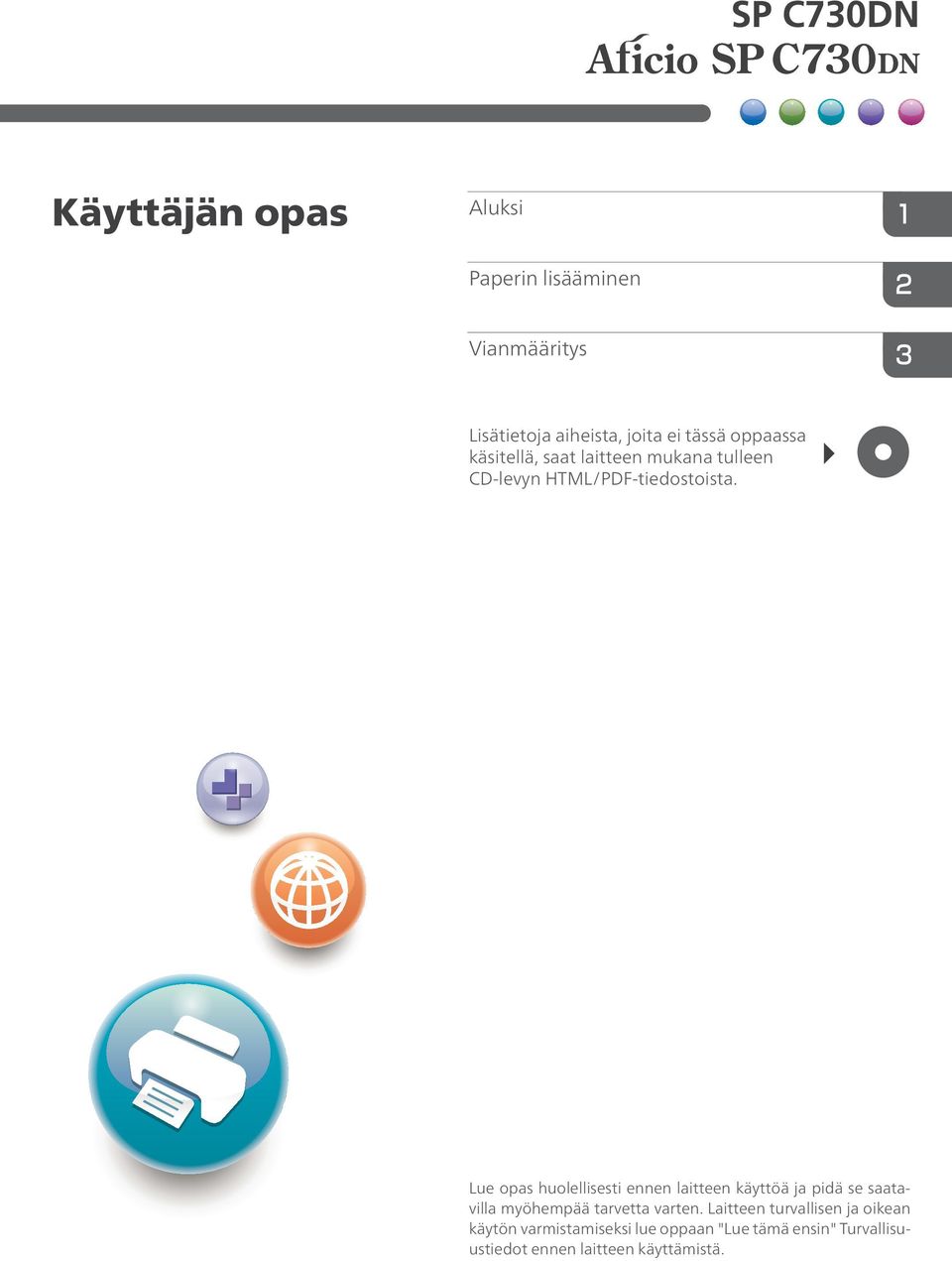

1 Käyttäjän opas Aluksi Paperin lisääminen Vianmääritys Lisätietoja aiheista, joita ei tässä oppaassa käsitellä, saat laitteen mukana tulleen CD-levyn HTML/PDF-tiedostoista. Lue opas huolellisesti ennen laitteen käyttöä ja pidä se saatavilla myöhempää tarvetta varten. Laitteen turvallisen ja oikean käytön varmistamiseksi lue oppaan "Lue tämä ensin" Turvallisuustiedot ennen laitteen käyttämistä.

2

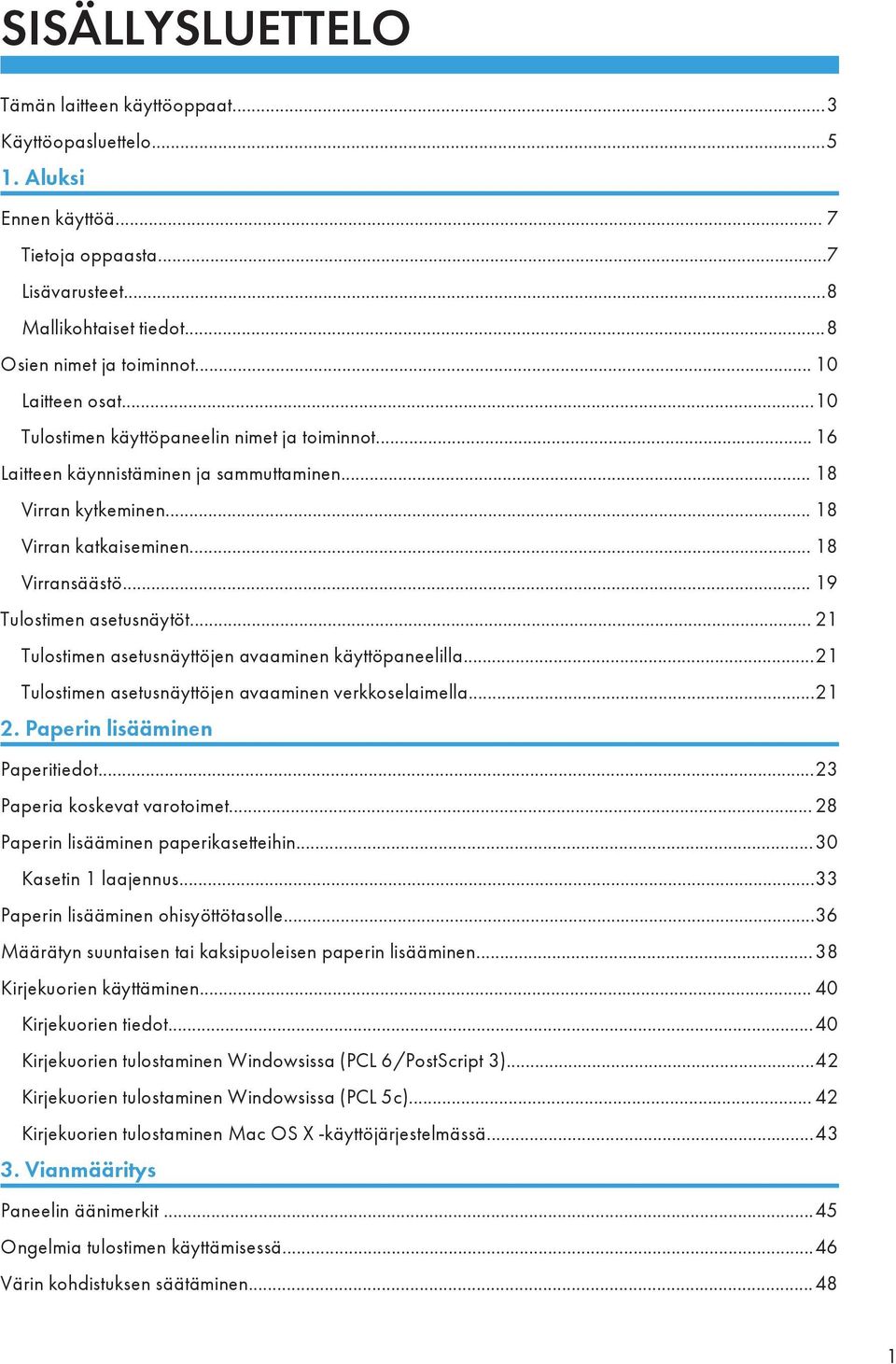

3 SISÄLLYSLUETTELO Tämän laitteen käyttöoppaat...3 Käyttöopasluettelo Aluksi Ennen käyttöä... 7 Tietoja oppaasta...7 Lisävarusteet...8 Mallikohtaiset tiedot...8 Osien nimet ja toiminnot Laitteen osat...10 Tulostimen käyttöpaneelin nimet ja toiminnot Laitteen käynnistäminen ja sammuttaminen Virran kytkeminen Virran katkaiseminen Virransäästö Tulostimen asetusnäytöt Tulostimen asetusnäyttöjen avaaminen käyttöpaneelilla...21 Tulostimen asetusnäyttöjen avaaminen verkkoselaimella Paperin lisääminen Paperitiedot...23 Paperia koskevat varotoimet Paperin lisääminen paperikasetteihin...30 Kasetin 1 laajennus...33 Paperin lisääminen ohisyöttötasolle...36 Määrätyn suuntaisen tai kaksipuoleisen paperin lisääminen...38 Kirjekuorien käyttäminen Kirjekuorien tiedot...40 Kirjekuorien tulostaminen Windowsissa (PCL 6/PostScript 3)...42 Kirjekuorien tulostaminen Windowsissa (PCL 5c) Kirjekuorien tulostaminen Mac OS X -käyttöjärjestelmässä Vianmääritys Paneelin äänimerkit...45 Ongelmia tulostimen käyttämisessä...46 Värin kohdistuksen säätäminen

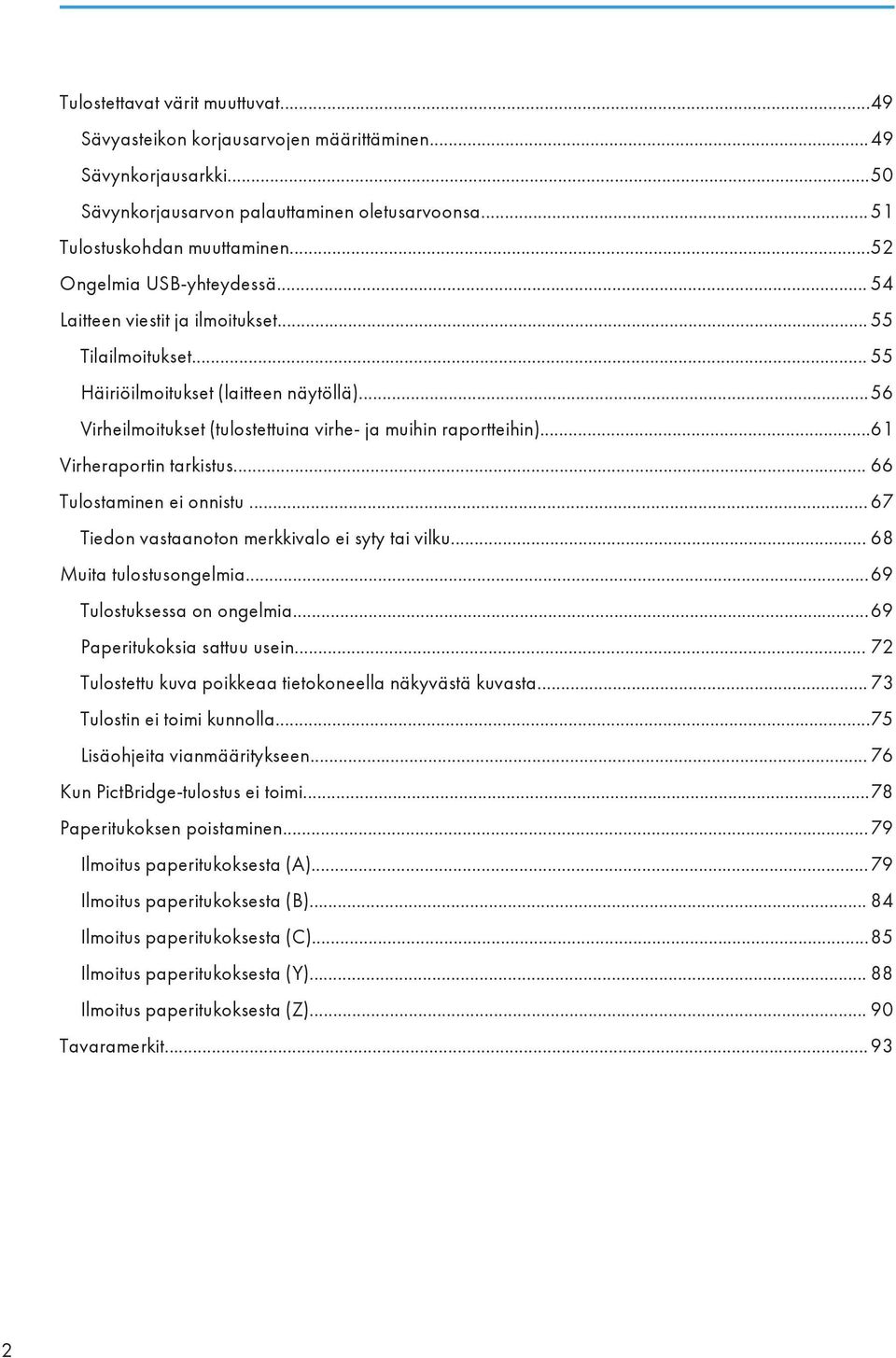

4 Tulostettavat värit muuttuvat...49 Sävyasteikon korjausarvojen määrittäminen...49 Sävynkorjausarkki...50 Sävynkorjausarvon palauttaminen oletusarvoonsa Tulostuskohdan muuttaminen...52 Ongelmia USB-yhteydessä Laitteen viestit ja ilmoitukset Tilailmoitukset Häiriöilmoitukset (laitteen näytöllä)...56 Virheilmoitukset (tulostettuina virhe- ja muihin raportteihin)...61 Virheraportin tarkistus Tulostaminen ei onnistu Tiedon vastaanoton merkkivalo ei syty tai vilku Muita tulostusongelmia...69 Tulostuksessa on ongelmia...69 Paperitukoksia sattuu usein Tulostettu kuva poikkeaa tietokoneella näkyvästä kuvasta Tulostin ei toimi kunnolla...75 Lisäohjeita vianmääritykseen Kun PictBridge-tulostus ei toimi...78 Paperitukoksen poistaminen...79 Ilmoitus paperitukoksesta (A)...79 Ilmoitus paperitukoksesta (B) Ilmoitus paperitukoksesta (C)...85 Ilmoitus paperitukoksesta (Y) Ilmoitus paperitukoksesta (Z) Tavaramerkit

5 Tämän laitteen käyttöoppaat Lue tämä opas huolellisesti ennen laitteen käyttämistä. Saat oppaista lisätietoja laitteen eri toiminnoista. Oppaiden näyttötapa riippuu oppaasta. PDF-oppaiden lukemiseen tarvitaan Adobe Acrobat Reader /Adobe Reader. Html-oppaiden lukemiseen tarvitaan internet-selain. Käyttäjän opas Alla löydät käyttöohjeiden yhteenvedon laitteen peruskäytölle, usein kysytyille kysymyksille ja vianmääritykselle virheilmoituksen ilmestyessä. Lue tämä ensin Ennen kuin käytät laitetta, lue tämän oppaan "Turvallisuustiedot". Siinä kuvataan säännökset ja ympäristötiedot. Pika-asennusopas Laitteen pakkauksesta poistaminen ja tietokoneliitännät. Käyttöohjeet Tietoja laitteen käyttämisestä. Oppaassa käsitellään: Tulostimen asetukset Aluksi Paperin lisääminen Tulostaminen Tulostimen asetukset ja hallinta Vianmääritys Maintenance and Specifications VM Card Extended Feature Settings VM Card Lisäominaisuuksien asetukset (verkko-opas) Oppaassa käsitellään laitteen lisäominaisuuksien asetusten määrittämistä Web Image Monitorilla. Tietoturvaopas Opas on tarkoitettu laitteen pääkäyttäjille. Siinä kerrotaan tietoturvatoiminnoista, joiden avulla estetään laitteen luvaton käyttö, tietojen peukalointi sekä tietovuodot. Tietoturvan tehostamiseksi on suositeltavaa ensin: Asenna Laitevarmenne. Ota käyttöön SSL-salaus (Secure Sockets Layer). 3

6 Vaihda pääkäyttäjän sisäänkirjautumisnimi ja salasana Web Image Monitorilla. Lisätietoja, katso Tietoturvaopas. Lue ohjeet huolellisesti, kun määrität tehostettujen turvatoimintojen tai käyttäjän ja pääkäyttäjän todennuksen asetuksia. Driver Installation Guide Ohjainten asennus ja määrittäminen. 4

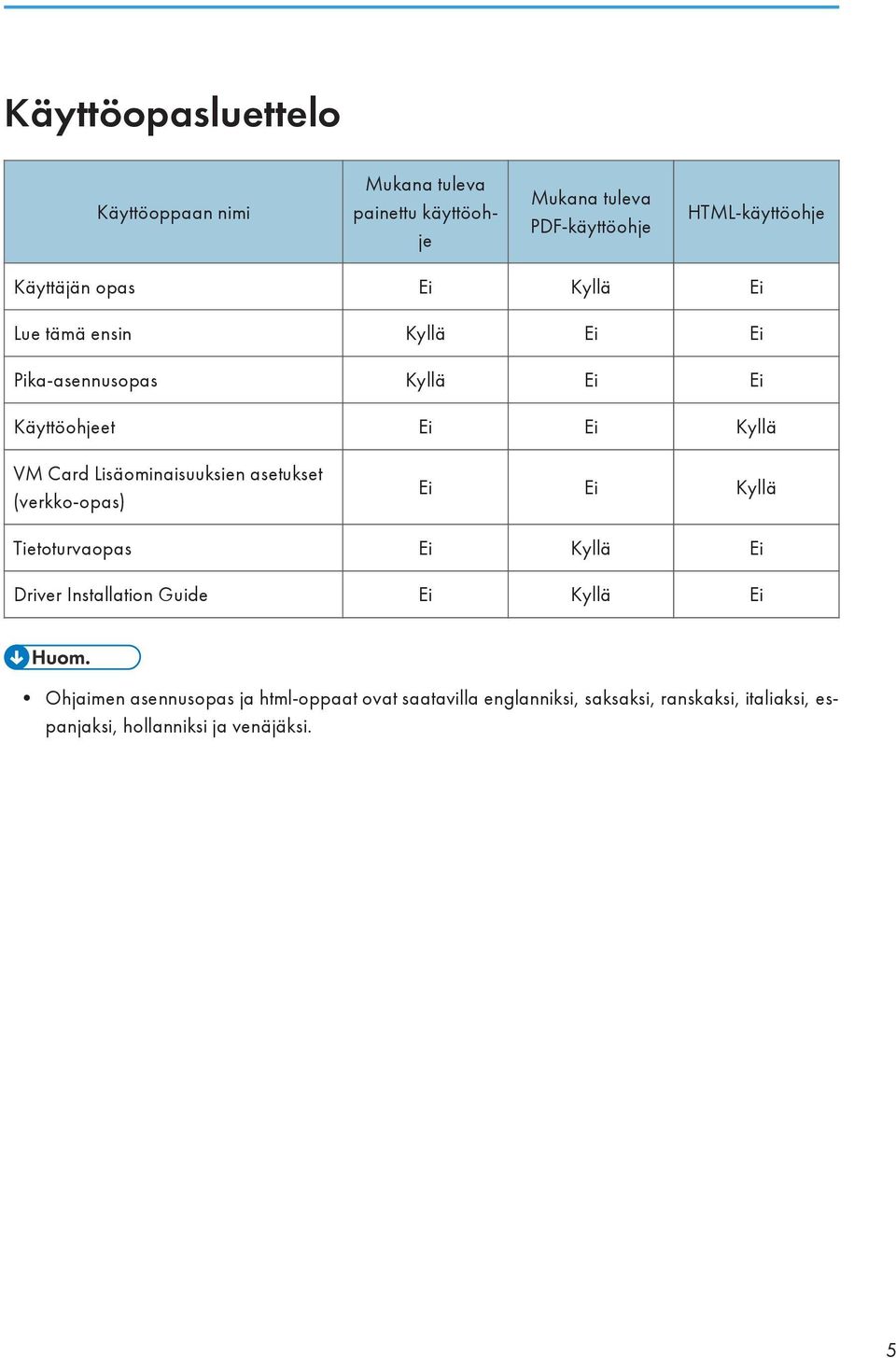

7 Käyttöopasluettelo Käyttöoppaan nimi Mukana tuleva painettu käyttöohje Mukana tuleva PDF-käyttöohje HTML-käyttöohje Käyttäjän opas Ei Kyllä Ei Lue tämä ensin Kyllä Ei Ei Pika-asennusopas Kyllä Ei Ei Käyttöohjeet Ei Ei Kyllä VM Card Lisäominaisuuksien asetukset (verkko-opas) Ei Ei Kyllä Tietoturvaopas Ei Kyllä Ei Driver Installation Guide Ei Kyllä Ei Ohjaimen asennusopas ja html-oppaat ovat saatavilla englanniksi, saksaksi, ranskaksi, italiaksi, espanjaksi, hollanniksi ja venäjäksi. 5

8 6

9 1. Aluksi Luvussa käsitellään tulostimen mukana toimitetuissa käyttöoppaissa käytettyjä symboleja, osien nimiä ja toimintoja sekä tulostimen konfigurointinäytön käyttämistä. Ennen käyttöä Tietoja oppaasta Oppaissa käytetyt symbolit Oppaassa käytetään seuraavia symboleita: Näihin kohtiin on syytä kiinnittää huomiota laitetta käytettäessä. Niissä annetaan myös todennäköisiä syitä paperitukoksiin, alkuperäisten vahingoittumiseen tai tietojen menetykseen. Noudata ohjeita. Lisäselityksiä laitteen toiminnoista ja ohjeita virhetilanteiden ratkaisemiseksi. Symboli sijaitsee lukujen lopussa. Se kertoo, mistä löytyy aihetta koskevia lisätietoja. [ ] Laitteen näytön tai käyttöpaneelin näppäimien nimet. Ilmaisee näppäinten käyttöjärjestyksen käyttöpaneelilla. Esimerkki: Valitse [Tietokoneliitäntä] Paina [OK] (Valitse [Tietokoneliitäntä] ja paina sitten [OK].) (pääasiassa Eurooppa ja Aasia) (pääasiassa Pohjois-Amerikka) Alueen A ja B mallien toimintojen eroja kuvataan niitä vastaavilla symboleilla. Lue käyttämäsi mallin aluetta vastaavan symbolin tiedot. Lisätietoja käyttämäsi mallin symbolista, katso Käyttöohjeet. Vastuuvapauslauseke Oppaan sisältö voi muuttua ilman ennakkoilmoitusta. 7

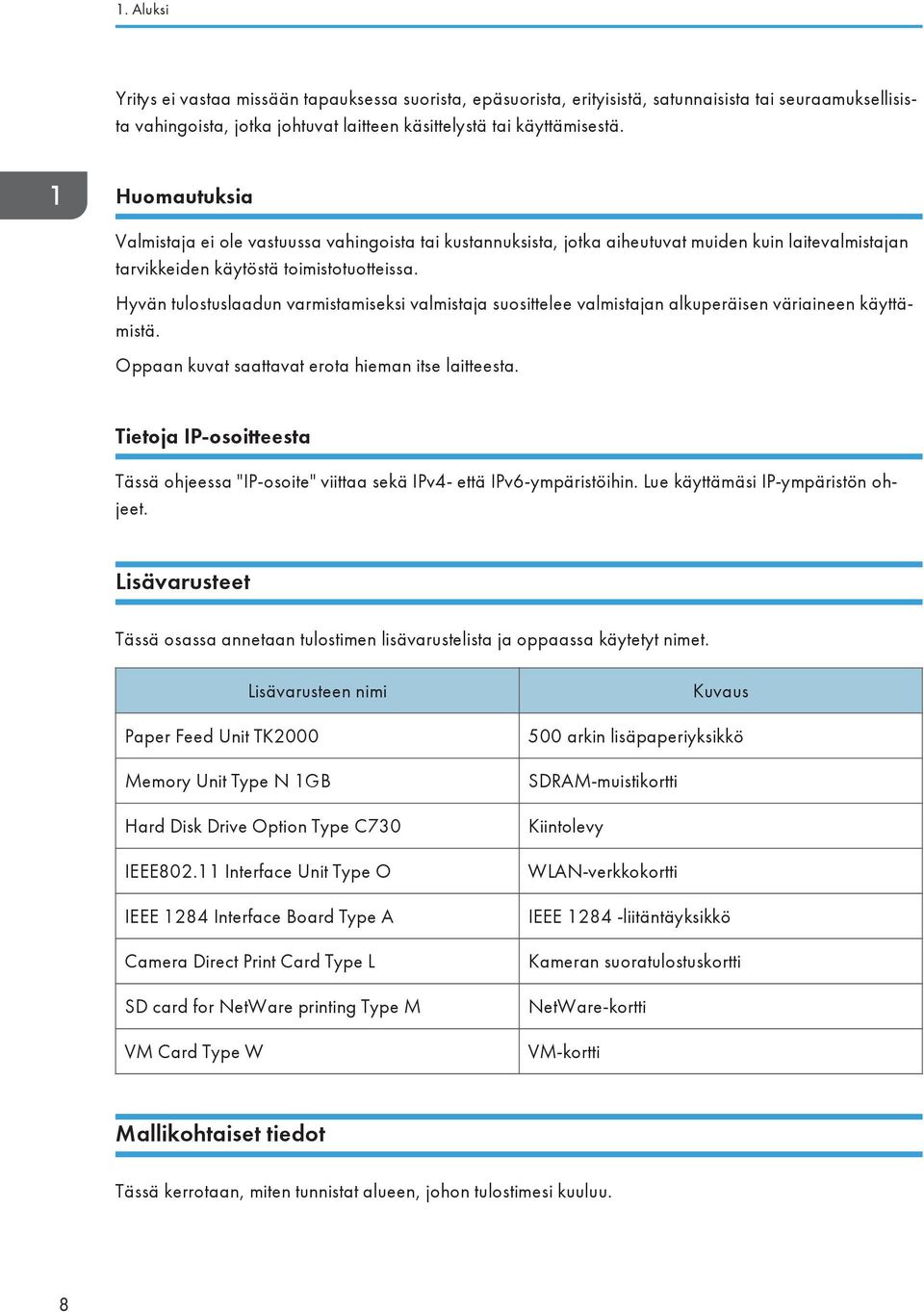

10 1. Aluksi Yritys ei vastaa missään tapauksessa suorista, epäsuorista, erityisistä, satunnaisista tai seuraamuksellisista vahingoista, jotka johtuvat laitteen käsittelystä tai käyttämisestä. Huomautuksia Valmistaja ei ole vastuussa vahingoista tai kustannuksista, jotka aiheutuvat muiden kuin laitevalmistajan tarvikkeiden käytöstä toimistotuotteissa. Hyvän tulostuslaadun varmistamiseksi valmistaja suosittelee valmistajan alkuperäisen väriaineen käyttämistä. Oppaan kuvat saattavat erota hieman itse laitteesta. Tietoja IP-osoitteesta Tässä ohjeessa "IP-osoite" viittaa sekä IPv4- että IPv6-ympäristöihin. Lue käyttämäsi IP-ympäristön ohjeet. Lisävarusteet Tässä osassa annetaan tulostimen lisävarustelista ja oppaassa käytetyt nimet. Lisävarusteen nimi Paper Feed Unit TK2000 Memory Unit Type N 1GB Hard Disk Drive Option Type C730 IEEE Interface Unit Type O IEEE 1284 Interface Board Type A Camera Direct Print Card Type L SD card for NetWare printing Type M VM Card Type W Kuvaus 500 arkin lisäpaperiyksikkö SDRAM-muistikortti Kiintolevy WLAN-verkkokortti IEEE liitäntäyksikkö Kameran suoratulostuskortti NetWare-kortti VM-kortti Mallikohtaiset tiedot Tässä kerrotaan, miten tunnistat alueen, johon tulostimesi kuuluu. 8

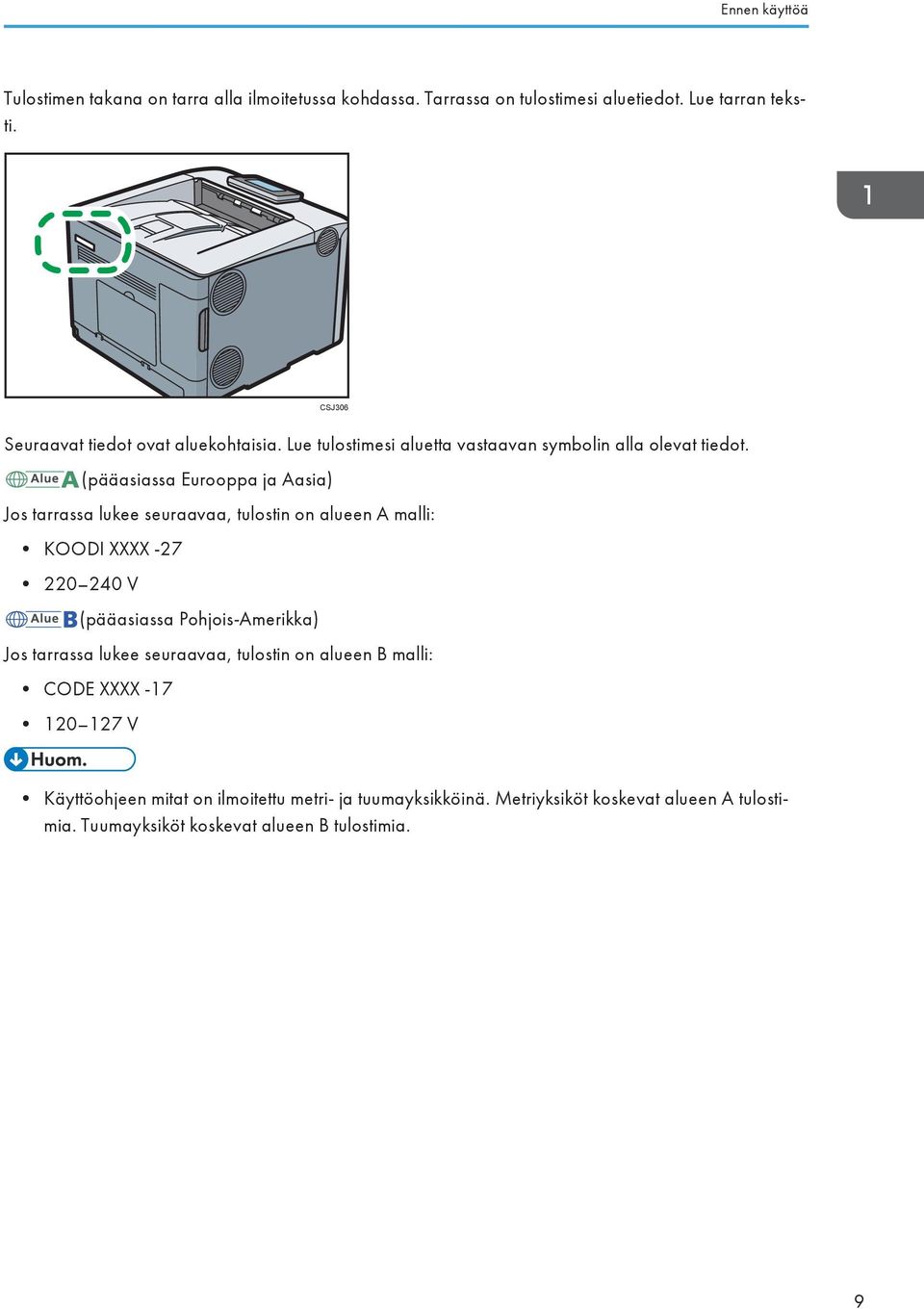

11 Ennen käyttöä Tulostimen takana on tarra alla ilmoitetussa kohdassa. Tarrassa on tulostimesi aluetiedot. Lue tarran teksti. CSJ306 Seuraavat tiedot ovat aluekohtaisia. Lue tulostimesi aluetta vastaavan symbolin alla olevat tiedot. (pääasiassa Eurooppa ja Aasia) Jos tarrassa lukee seuraavaa, tulostin on alueen A malli: KOODI XXXX V (pääasiassa Pohjois-Amerikka) Jos tarrassa lukee seuraavaa, tulostin on alueen B malli: CODE XXXX V Käyttöohjeen mitat on ilmoitettu metri- ja tuumayksikköinä. Metriyksiköt koskevat alueen A tulostimia. Tuumayksiköt koskevat alueen B tulostimia. 9

12 1. Aluksi Osien nimet ja toiminnot Laitteen osat Älä tuki tuuletusaukkoja asettamalla esineitä niiden lähelle tai niitä vasten. Jos tulostin ylikuumenee, siihen voi tulla toimintahäiriö. Edestä CSJ Yläkansi Avaa kansi väriaineen tai mustan rumpuyksikön/värirumpuyksiköiden vaihtamiseksi. 2. Vakiotaso Tulosteet luovutetaan tälle tasolle tulostuspuoli alaspäin. 3. Käyttöpaneeli Voit kääntää näytön ylös käsin. Säädä näytön kulma sopivaksi. 10

13 Osien nimet ja toiminnot CSJ250 Katso s.16 "Tulostimen käyttöpaneelin nimet ja toiminnot". 4. Etukansi Avaa tämä kansi hukkavärisäiliön ym. vaihtamiseksi tai paperitukoksen selvittämiseksi. Etukansi avataan vetämällä oikean puolen vivusta. 5. Ohisyöttötaso Ohisyöttötasolle mahtuu enintään 100 arkkia tavallista paperia. Lisätietoja käytettävien papereiden koosta ja laadusta, katso s.23 "Paperitiedot". 6. Päävirtakytkin Virtakytkimellä kytketään laitteen virta päälle ja pois. Sammuta laite asianmukaisesti ennen virran katkaisemista. Lisätietoja tulostimen sammuttamisesta, katso s.18 "Virran katkaiseminen". 7. Jäljellä olevan paperin ilmaisin Ilmaisee kasetissa jäljellä olevan paperin määrän suunnilleen. 8. Vakiokasetti (Kasetti 1) Ohisyöttötasolle mahtuu enintään 250 arkkia tavallista paperia. Lisätietoja käytettävien papereiden koosta ja laadusta, katso s.23 "Paperitiedot". 9. Paperieste (A3, Legal ja kaksois-letterin kokoiset tulosteet) Nosta takimmainen paperieste (vetämällä sitä nuolen suuntaan) estääksesi Legal-kokoisten ja kaksinkertaisten Letter-kokoisten tulosteiden putoamisen tulostimen taakse. Käytettyäsi paperiestettä muista palauttaa se alkuperäiseen asentoon. Este voi vioittua, jos se iskeytyy johonkin tai jos sitä vedetään liian lujasti. 10. Paperituki Avaa paperituki, jos tulosteet ovat taipuneita. Avaa jatke painamalla tulostimen takaosan puoleista päätä. Käytettyäsi paperitukea muista palauttaa se alkuperäiseen asentoon. Taso voi vioittua, jos se iskeytyy johonkin tai jos sitä vedetään liian lujasti. 11. Yläkannen avausvipu Yläkansi avataan vetämällä tämä vipu ylös. 11

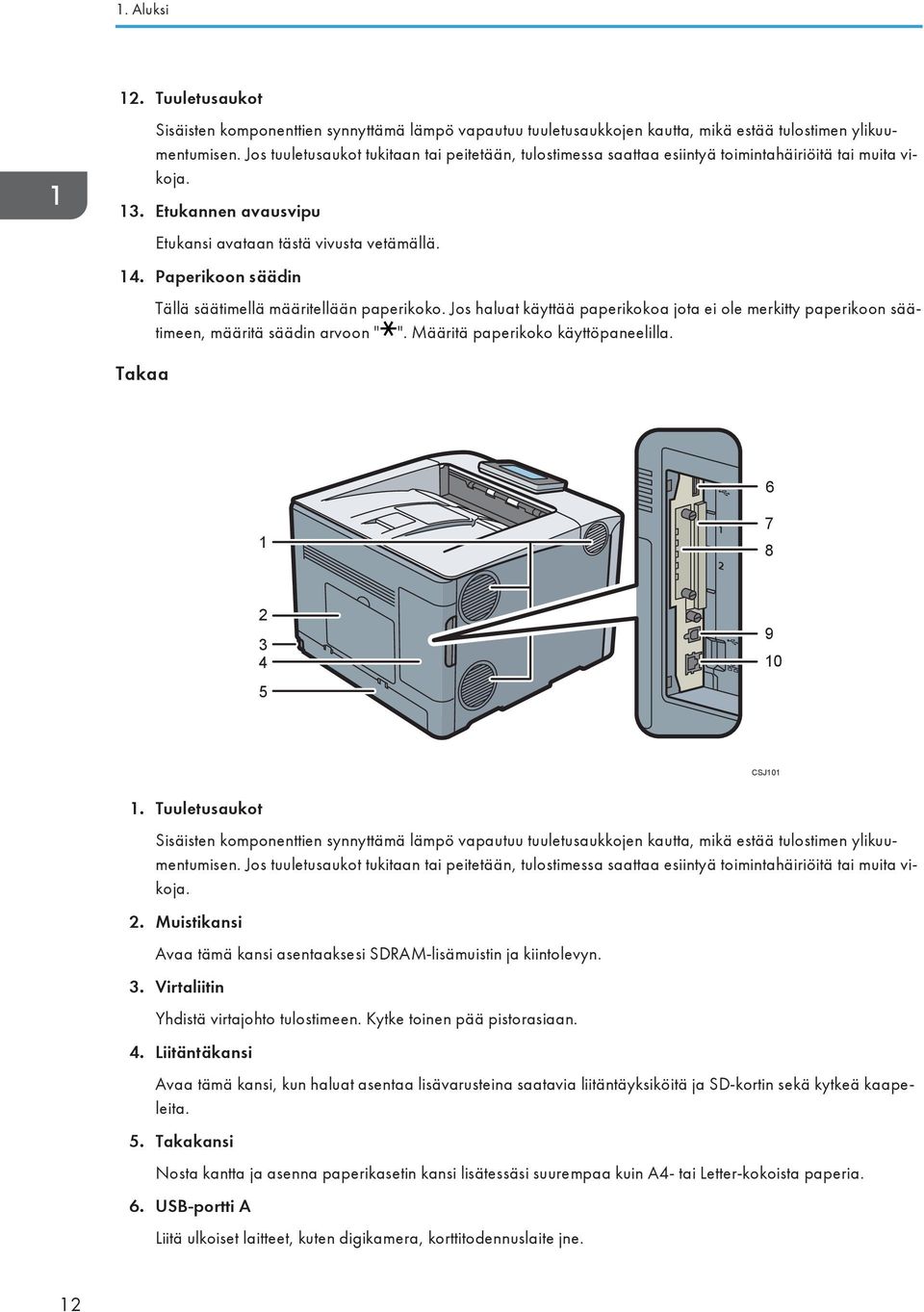

14 1. Aluksi 12. Tuuletusaukot Sisäisten komponenttien synnyttämä lämpö vapautuu tuuletusaukkojen kautta, mikä estää tulostimen ylikuumentumisen. Jos tuuletusaukot tukitaan tai peitetään, tulostimessa saattaa esiintyä toimintahäiriöitä tai muita vikoja. 13. Etukannen avausvipu Etukansi avataan tästä vivusta vetämällä. 14. Paperikoon säädin Takaa Tällä säätimellä määritellään paperikoko. Jos haluat käyttää paperikokoa jota ei ole merkitty paperikoon säätimeen, määritä säädin arvoon " ". Määritä paperikoko käyttöpaneelilla CSJ Tuuletusaukot Sisäisten komponenttien synnyttämä lämpö vapautuu tuuletusaukkojen kautta, mikä estää tulostimen ylikuumentumisen. Jos tuuletusaukot tukitaan tai peitetään, tulostimessa saattaa esiintyä toimintahäiriöitä tai muita vikoja. 2. Muistikansi Avaa tämä kansi asentaaksesi SDRAM-lisämuistin ja kiintolevyn. 3. Virtaliitin Yhdistä virtajohto tulostimeen. Kytke toinen pää pistorasiaan. 4. Liitäntäkansi Avaa tämä kansi, kun haluat asentaa lisävarusteina saatavia liitäntäyksiköitä ja SD-kortin sekä kytkeä kaapeleita. 5. Takakansi Nosta kantta ja asenna paperikasetin kansi lisätessäsi suurempaa kuin A4- tai Letter-kokoista paperia. 6. USB-portti A Liitä ulkoiset laitteet, kuten digikamera, korttitodennuslaite jne. 12

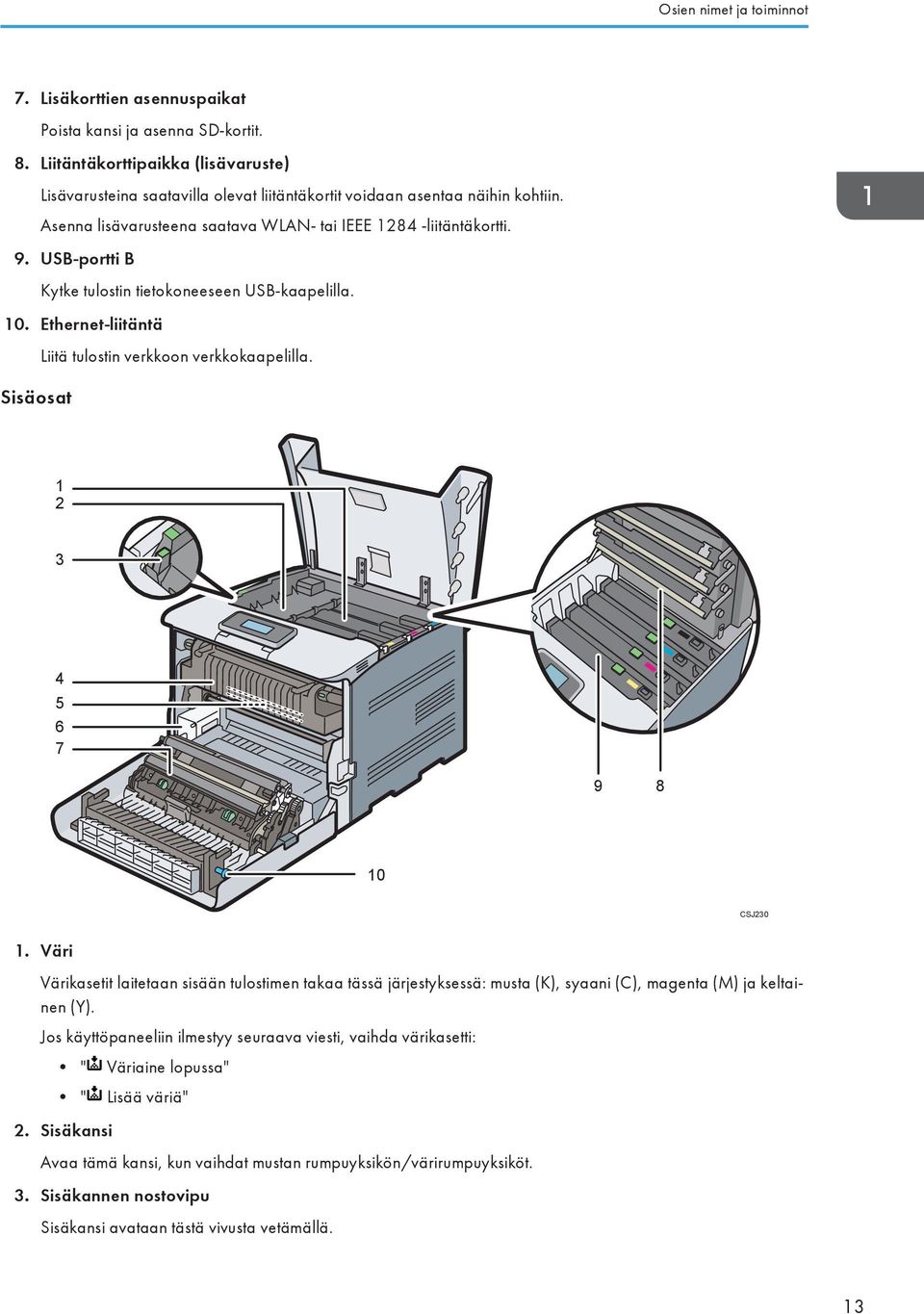

15 Osien nimet ja toiminnot 7. Lisäkorttien asennuspaikat Poista kansi ja asenna SD-kortit. 8. Liitäntäkorttipaikka (lisävaruste) Lisävarusteina saatavilla olevat liitäntäkortit voidaan asentaa näihin kohtiin. Asenna lisävarusteena saatava WLAN- tai IEEE liitäntäkortti. 9. USB-portti B Kytke tulostin tietokoneeseen USB-kaapelilla. 10. Ethernet-liitäntä Liitä tulostin verkkoon verkkokaapelilla. Sisäosat CSJ Väri Värikasetit laitetaan sisään tulostimen takaa tässä järjestyksessä: musta (K), syaani (C), magenta (M) ja keltainen (Y). Jos käyttöpaneeliin ilmestyy seuraava viesti, vaihda värikasetti: " Väriaine lopussa" " Lisää väriä" 2. Sisäkansi Avaa tämä kansi, kun vaihdat mustan rumpuyksikön/värirumpuyksiköt. 3. Sisäkannen nostovipu Sisäkansi avataan tästä vivusta vetämällä. 13

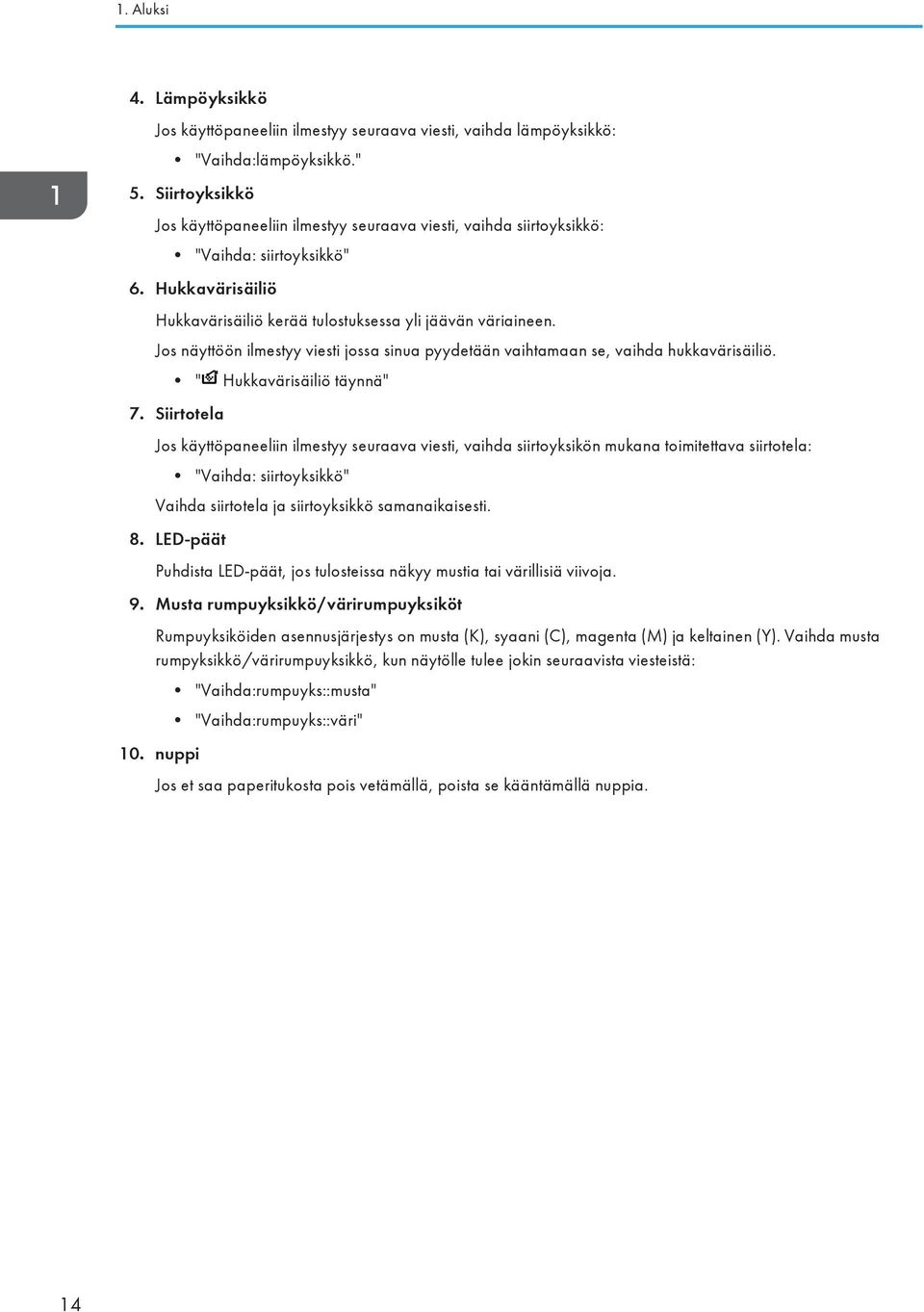

16 1. Aluksi 4. Lämpöyksikkö Jos käyttöpaneeliin ilmestyy seuraava viesti, vaihda lämpöyksikkö: "Vaihda:lämpöyksikkö." 5. Siirtoyksikkö Jos käyttöpaneeliin ilmestyy seuraava viesti, vaihda siirtoyksikkö: "Vaihda: siirtoyksikkö" 6. Hukkavärisäiliö Hukkavärisäiliö kerää tulostuksessa yli jäävän väriaineen. Jos näyttöön ilmestyy viesti jossa sinua pyydetään vaihtamaan se, vaihda hukkavärisäiliö. " Hukkavärisäiliö täynnä" 7. Siirtotela Jos käyttöpaneeliin ilmestyy seuraava viesti, vaihda siirtoyksikön mukana toimitettava siirtotela: "Vaihda: siirtoyksikkö" Vaihda siirtotela ja siirtoyksikkö samanaikaisesti. 8. LED-päät Puhdista LED-päät, jos tulosteissa näkyy mustia tai värillisiä viivoja. 9. Musta rumpuyksikkö/värirumpuyksiköt Rumpuyksiköiden asennusjärjestys on musta (K), syaani (C), magenta (M) ja keltainen (Y). Vaihda musta rumpyksikkö/värirumpuyksikkö, kun näytölle tulee jokin seuraavista viesteistä: 10. nuppi "Vaihda:rumpuyks::musta" "Vaihda:rumpuyks::väri" Jos et saa paperitukosta pois vetämällä, poista se kääntämällä nuppia. 14

17 Osien nimet ja toiminnot Tulostimen sisäisten lisävarusteiden käyttöopas CSJ SD-muistikortin lisävarusteet Kameran suoratulostuskortti Voit tulostaa suoraan valokuvia, jotka on otettu PictBridge-yhteensopivalla digitaalikameralla. VM-kortti Kortilla voidaan asentaa sulautettuja ohjelmistosovelluksia. NetWare-kortti Korttia tarvitaan NetWare-palvelinta käytettäessä. Lisätietoja lisävarusteen asentamisesta, katso Käyttöohjeet. 2. Lisävarusteena saatavat liitäntäyksiköt WLAN-kortti Voit käyttää langatonta lähiverkkoa. IEEE liitäntäyksikkö IEEE kaapeliiliitäntä. Lisätietoja lisävarusteen asentamisesta, katso Käyttöohjeet. 3. SDRAM-muistikortti Voit lisätä 1,0 Gt muistin. Lisätietoja lisävarusteen asentamisesta, katso Käyttöohjeet. 4. Kiintolevy Kiintolevyn avulla voit tallentaa tulostettavat asiakirjat. Lisätietoja lisävarusteen asentamisesta, katso Käyttöohjeet. 15

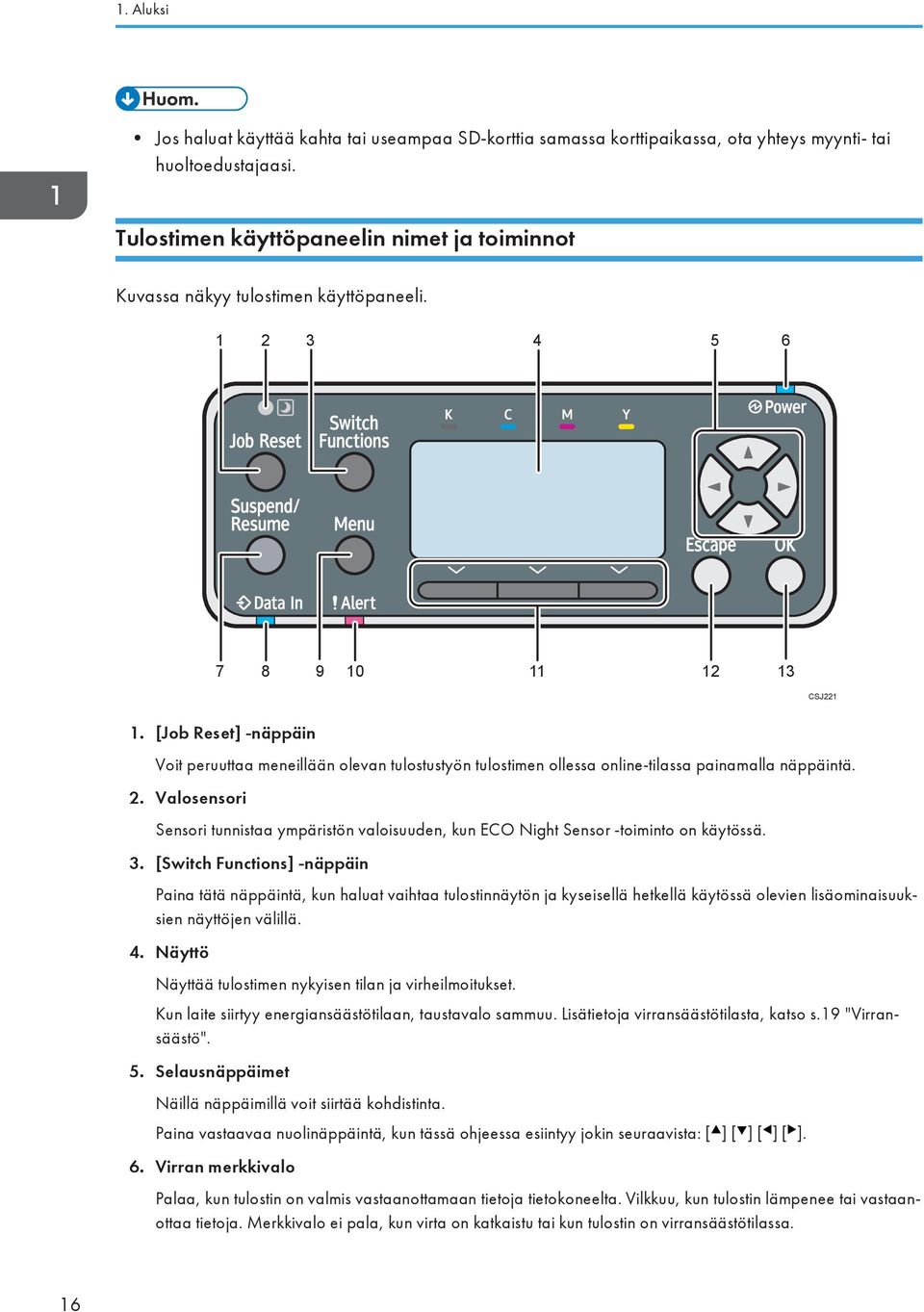

18 1. Aluksi Jos haluat käyttää kahta tai useampaa SD-korttia samassa korttipaikassa, ota yhteys myynti- tai huoltoedustajaasi. Tulostimen käyttöpaneelin nimet ja toiminnot Kuvassa näkyy tulostimen käyttöpaneeli CSJ [Job Reset] -näppäin Voit peruuttaa meneillään olevan tulostustyön tulostimen ollessa online-tilassa painamalla näppäintä. 2. Valosensori Sensori tunnistaa ympäristön valoisuuden, kun ECO Night Sensor -toiminto on käytössä. 3. [Switch Functions] -näppäin Paina tätä näppäintä, kun haluat vaihtaa tulostinnäytön ja kyseisellä hetkellä käytössä olevien lisäominaisuuksien näyttöjen välillä. 4. Näyttö Näyttää tulostimen nykyisen tilan ja virheilmoitukset. Kun laite siirtyy energiansäästötilaan, taustavalo sammuu. Lisätietoja virransäästötilasta, katso s.19 "Virransäästö". 5. Selausnäppäimet Näillä näppäimillä voit siirtää kohdistinta. Paina vastaavaa nuolinäppäintä, kun tässä ohjeessa esiintyy jokin seuraavista: [ ] [ ] [ ] [ ]. 6. Virran merkkivalo Palaa, kun tulostin on valmis vastaanottamaan tietoja tietokoneelta. Vilkkuu, kun tulostin lämpenee tai vastaanottaa tietoja. Merkkivalo ei pala, kun virta on katkaistu tai kun tulostin on virransäästötilassa. 16

19 Osien nimet ja toiminnot 7. [Suspend/Resume] -näppäin Keskeytä käynnissä oleva tulostustyö tätä painamalla. Merkkivalo jää palamaan, kun työ on keskeytynyt. Jatka työtä painamalla näppäintä uudelleen. Keskeytetty työ jatkuu automaattisesti, kun kohdassa [Nollausaika] valittu aika on kulunut (oletus: 60 sekuntia). Lisätietoja [Nollausaika]-asetuksesta, katso Käyttöohjeet. 8. Tiedonsiirron merkkivalo Merkkivalo vilkkuu, kun tulostin vastaanottaa tietoja tietokoneelta. Tiedon vastaanoton merkkivalo palaa, jos tulostin vastaanottaa tulostettavia tietoja. 9. [Menu]-näppäin Tällä näppäimellä voit määrittää ja tarkastaa tulostimen asetukset. Paina muuttaaksesi oletusasetuksia tarpeen mukaan. Katso Käyttöohjeet. 10. Hälytysmerkkivalo Palaa tai vilkkuu, kun tapahtuu tulostinvirhe. Jatkuva punainen: tulostaminen ei ole mahdollista tai se on mahdollista, mutta tulostuslaatua ei voida taata. Vilkkuva keltainen: tulostin on huollettava tai jokin kulutustarvike, kuten värikasetti, on vaihdettava pian. Noudata näytön ohjeita. 11. Valintanäppäimet Vastaavat näytön alareunassa olevia toimintoja. Esimerkki: Jos tässä oppaassa neuvotaan painamaan [Valinta], paina aloitusnäytön alla olevaa vasemmanpuoleista valintanäppäintä. 12. [Escape]-näppäin Painamalla tätä perutaan toiminta tai palataan edelliseen näyttöön. 13. [OK]-näppäin Paina tätä näppäintä vahvistaaksesi asetukset, muuttaaksesi niitä tai siirtyäksesi seuraavalle valikkotasolle. 17

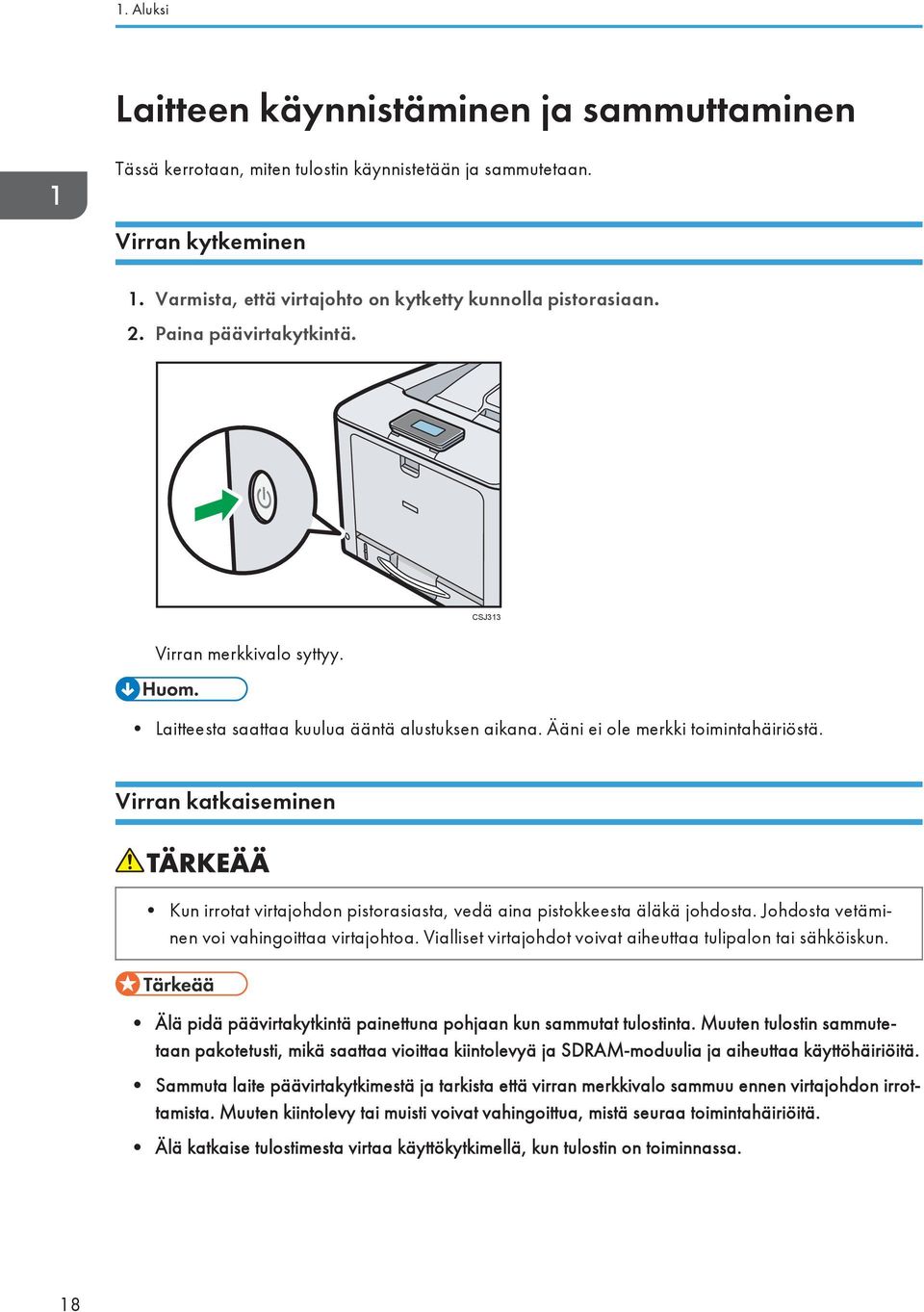

20 1. Aluksi Laitteen käynnistäminen ja sammuttaminen Tässä kerrotaan, miten tulostin käynnistetään ja sammutetaan. Virran kytkeminen 1. Varmista, että virtajohto on kytketty kunnolla pistorasiaan. 2. Paina päävirtakytkintä. CSJ313 Virran merkkivalo syttyy. Laitteesta saattaa kuulua ääntä alustuksen aikana. Ääni ei ole merkki toimintahäiriöstä. Virran katkaiseminen Kun irrotat virtajohdon pistorasiasta, vedä aina pistokkeesta äläkä johdosta. Johdosta vetäminen voi vahingoittaa virtajohtoa. Vialliset virtajohdot voivat aiheuttaa tulipalon tai sähköiskun. Älä pidä päävirtakytkintä painettuna pohjaan kun sammutat tulostinta. Muuten tulostin sammutetaan pakotetusti, mikä saattaa vioittaa kiintolevyä ja SDRAM-moduulia ja aiheuttaa käyttöhäiriöitä. Sammuta laite päävirtakytkimestä ja tarkista että virran merkkivalo sammuu ennen virtajohdon irrottamista. Muuten kiintolevy tai muisti voivat vahingoittua, mistä seuraa toimintahäiriöitä. Älä katkaise tulostimesta virtaa käyttökytkimellä, kun tulostin on toiminnassa. 18

21 Laitteen käynnistäminen ja sammuttaminen 1. Paina päävirtakytkintä. CSJ313 Päävirta katkaistaan automaattisesti kun laite on sammunut. Jos sammutusnäyttö ei sulkeudu, ota yhteys huoltoon. Virransäästö Tulostimessa on seuraavat energiansäästötoiminnot. Virransäästötila (lämpöyksikön sammutustila) Lepotila Jos et käytä tulostinta vähään aikaan, näyttö sammuu ja tulostin siirtyy virransäästötilaan. Tulostin käyttää vähemmän sähköä energiansäästötilassa. Voit muuttaa virransäästötilaan siirtymisen odotusaikaa kohdassa [Lämpöyks. sammutusajastin]. Lisätietoja, katso Käyttöohjeet. Poistu virransäästötilasta käyttämällä yhtä seuraavista tavoista: Paina jotain käyttöpaneelin näppäimistä (Paitsi [[Switch Functions]] -näppäintä) Tulosta tietokoneelta lähetetty tulostustyö Jos tulostinta ei käytetä vähään aikaan virransäästötilaan siirtymisen jälkeen, tulostin siirtyy lepotilaan säästäkseen enemmän virtaa. Tulostin siirtyy lepotilaan myös kun: Aika, jonka tulostin odottaa ennen lepotilaan siirtymistä, on määritetty kohdassa [Lepotilaajastin] Tämä on päivä ja aika, joka on määritetty [viikkoajastimessa] Lisätietoja asetuksista [Lepotila-ajastin] ja [Viikkoajastin], katso Käyttöohjeet. Poistu lepotilasta jollakin seuraavista tavoista: Paina jotain käyttöpaneelin näppäimistä Tulosta tietokoneelta lähetetty tulostustyö 19

22 1. Aluksi Sammutus ECO Night Sensorilla Tulostin tunnistaa ympäristön hämäryyden ja sammuttaa virran yöllä automaattisesti. Lisätietoja asetuksesta [ECO Night Sensor], katso Käyttöohjeet. Virransäästötoiminnot eivät ole käytössä kun: Laite on yhteydessä ulkoisten laitteiden kanssa Kiintolevy on käytössä Näytöllä on varoitus Näytöllä on ilmoitus huoltotarpeesta Laitteessa on paperitukos Tulostimen kannet ovat auki Väriainetta täytetään Tulostinasetusnäyttö on avoinna Laite lämpenee Tietoja käsitellään Toiminnot on keskeytetty tulostuksen ajaksi Tiedonsiirron merkkivalo vilkkuu Näyttö on tilassa mallitulostus, viivästetty tulostus tai tallennustulostus Näytöllä on avoin tallennettu asiakirja Tulostin kuluttaa vähemmän virtaa lepotilassa, mutta tulostamisen aloittaminen kestää pidempään. Jos vähintään kaksi virransäästötoimintoa on käytössä, se toiminto jonka virransäästötilaan siirtymistä koskevat asetukset ovat ensin voimassa, otetaan käyttöön ensin. 20

23 Tulostimen asetusnäytöt Tulostimen asetusnäytöt Tässä kerrotaan, miten tulostimen asetusnäytöt avataan. Tulostimen asetusnäyttöjen avaaminen käyttöpaneelilla Tässä kerrotaan miten asetusnäytöt avataan. Asetusnäytöissä voi muuttaa tai määrittää oletusasetuksia. Jos Pääkäyttäjän todennuksen hallinta on määritetty, ota yhteyttä pääkäyttäjään. 1. Paina [Menu]. 2. Valitse asetukset, joita haluat muuttaa. Valitse seuraavat tai edelliset kohteet painamalla [ ]- tai [ ]-näppäintä. 3. Paina [OK]. CSJ318 Kaikki asetusnäytöissä tehdyt muutokset pysyvät voimassa vaikka päävirta katkaistaisiin. Voit peruuttaa asetuksiin tehdyt muutokset ja palata aloitusnäyttöön painamalla [Escape]. Tulostimen asetusnäyttöjen avaaminen verkkoselaimella Web Image Monitorissa on kaksi käyttötilaa: käyttäjätila ja pääkäyttäjätila. Näytetyt kohteet riippuvat tulostintyypistä. Käyttäjätila Tämä tila ei vaadi sisäänkirjautumista. Käyttäjätilassa näytetään tulostustyön ja tulostimen tila sekä asetukset, mutta tulostimen asetuksia ei voi muuttaa. 21

24 1. Aluksi Pääkäyttäjätila Tämä tilaa vaatii pääkäyttäjän sisäänkirjautumisen. Pääkäyttäjätilassa voit määrittää useita tulostimen asetuksia. Älä aloita IPv4-osoitteen segmenttejä nollilla. Jos osoite on " ", anna se muodossa " ". 1. Avaa selain. 2. Syötä " IP-osoite tai isäntänimi)/" verkkoselaimesi osoitepalkkiin. Web Image Monitorin pääsivu avautuu. Jos tulostimen isäntänimi on rekisteröity DNS- tai WINS-palvelimella, voit kirjoittaa sen. Jos käytössä on SSL-protokolla ja palvelintodennus, syötä osoitteeksi " IP-osoite tai isäntänimi)/". 3. Kirjaudu sisään Web Image Monitoriin pääkäyttäjätilassa napsauttamalla [Sisäänkirjautuminen] sivun yläosassa. Näyttöön tulee ikkuna käyttäjätunnuksen ja salasanan syöttämiseksi. 4. Anna käyttäjänimi ja salasana ja napsauta [Sisäänkirjautuminen]. Lisätietoja käyttäjänimestä ja salasanasta saat pääkäyttäjältä. Selaimesi saattaa tallentaa sisäänkirjautumisnimen ja salasanan. Jos et halua, että tiedot tallennetaan, määritä selaimen internet-asetukset vastaavasti. 22

25 2. Paperin lisääminen Tässä kuvataan käytettävissä olevat kasetit kullekin paperikoolle ja -tyypille ja selitetään paperin lisääminen paperikasetteihin. Paperitiedot Tulostuslaadun varmistamiseksi on tärkeää valita sopiva paperikasetti tulostuksessa käytettävän paperin koon, tyypin ja painon mukaan. Lisäksi on määritettävä paperikoko ja -tyyppi käyttöpaneelilla tai Web Image Monitorilla ja/tai paperikasetin paperikoon säätimellä. Paperin lisääminen 1. Valitse tulostuksessa käytettävän paperin koon, tyypin ja painon mukainen paperikasetti. Lisätietoja eri paperikokojen kanssa käytettävistä paperikaseteista on alla olevissa taulukoissa. 2. Vaihda valitun kasetin paperikoko- ja paperityyppiasetukset. Muuta paperikoko ja -tyyppi käyttöpaneelilla tai Web Image Monitorilla. Kun lisäät paperia kasetteihin 1-4, säädä kasettien paperikoon säädin. Lisätietoja paperiasetusten muuttamisesta käyttöpaneelilla, katso Käyttöohjeet. 3. Lisää paperia kasettiin. Lisätietoja paperin lisäämisestä, katso s.30 "Paperin lisääminen paperikasetteihin" tai s.36 "Paperin lisääminen ohisyöttötasolle". Lisätietoja kirjekuorien käyttämisestä, katso s.40 "Kirjekuorien käyttäminen". Paperikoon määritykset Taulukoissa annetaan eri kasetteihin soveltuvat paperikoot. "Paperikoko"-sarakkeessa on paperikoon nimi ja mitat millimetreissä ja tuumissa. - ja -kuvakkeet ilmaisevat paperin suunnan suhteessa tulostimen runkoon. Taulukossa käytettyjen kirjainten merkitykset: A: Valitse paperikoko käyttöpaneelilla. B: Valitse paperikoko paperikasetin paperikoon säätimellä. C: Aseta kasetin paperikoon säädin arvoon "*" ja valitse paperikoko käyttöpaneelilla. -: Paperikokoa ei voi käyttää. Koot millimetreinä Paperikoko Ohisyöttötaso Kasetti 1 Kasetit 2 4 A mm A B 23

26 2. Paperin lisääminen Paperikoko Ohisyöttötaso Kasetti 1 Kasetit 2 4 A mm A B A mm A B C A mm A B - A mm A B - B mm A C B mm A C B mm A C - B mm A - C5-kuori mm A C - C6-kuori mm A C - DL-kuori mm A C mm mm A C mm mm A C mm mm A C - 8K mm A B C 16K mm A B C 16K mm A C Koot tuumina Paperikoko Ohisyöttötaso Kasetti 1 Kasetit " 17" A B 8 1 / ,5" 14" A B 8 1 / ,5" 13" A C 8 1 / ,5" 11" A B 24

27 Paperitiedot Paperikoko Ohisyöttötaso Kasetti 1 Kasetit / ,25" 14" A C / ,25" 13" A B C " 13" A C " 10" A C / / 2 7,25" 10,5" A B C 7 1 / / 2 7,25" 10,5" A C 5 1 / / 2 5,5" 8,5" A C 5 1 / / 2 5,5" 8,5" A / / 2 4,125" 9,5" A C / / 2 3,875" 7,5" A C " 15" A C " 14" A C / ,5" 12" A C - Oman koon määritykset Voit myös lisätä oman koon paperia määrittämällä pysty- ja vaakakoot. Seuraavissa taulukoissa näytetään oman koon paperikoot, joita voidaan lisätä kullekin kasetille. Koot millimetreinä Kasetti Koko vaakasuunnassa Koko pystysuunnassa Ohisyöttötaso mm mm Kasetti 1 * mm mm Kasetit ,7 297 mm mm Koot tuumina Kasetti Koko vaakasuunnassa Koko pystysuunnassa Ohisyöttötaso 2,52 11, ,60 25

28 2. Paperin lisääminen Kasetti Koko vaakasuunnassa Koko pystysuunnassa Kasetti 1 * 3,55 11,69 5,83 17 Kasetit 2 4 5,5 11,69 7,17 17 * Kasettiin 1 ei voi lisätä paperia, jonka leveys on 279,4 mm tai yli ja joka on pitempi kuin 420 mm. Paperityypin määritykset Taulukoissa annetaan eri kasetteihin soveltuvat paperityypit. Katso Paperin paino -taulukosta nykyisen paperin paino, joka on ilmoitettu Paino -sarakkeessa. Käytä molempia taulukoita määrittääksesi käytettävän paperityypin oikein. Taulukossa käytettyjen kirjainten merkitykset: A: Tuettu -: Ei tuettu Paperityyppi Paino Ohisyöttötaso Kasetti 1 Kasetit 2 4 Ohut paperi 1 A Tavallinen paperi 1 2 A Tavallinen paperi 2 3 A Keskipaksu paperi 4 A Paksu paperi 1 5 A Paksu paperi 2 6 A Paksu paperi 1 7 A - Kierrätyspaperi 1 7* 1 A Väripaperi 1 7* 1 A Erikoispaperi * 2 A Erikoispaperi 2 4, 5 * 2 A Erikoispaperi 3 6, 7* 1 * 2 A Kirjelomakepaperi 1 7* 1 A Esipainettu paperi 1 7* 1 A 26

29 Paperitiedot Paperityyppi Paino Ohisyöttötaso Kasetti 1 Kasetit 2 4 Virallinen 1 7* 1 A Kartonki 1 7* 1 A Tarra-arkit 1 7* 1 A Kiiltävä paperi -* 2 A Kirjekuoret 5, 6 A - Päällystetty paperi 5 7* 1 A Paperin paino No. Paperin paino g/m 2 (15 18 lb Bond) g/m 2 (18 20 lb Bond) g/m 2 (20 24 lb Bond) g/m 2 (24 34 lb Bond) g/m 2 (34 lb Bond 90 lb hakulehti) g/m 2 (90 lb hakulehti 80 lb kansi) 7* g/m 2 (80 lb kansi 140 lb index) *1 Paperin paino 7 on saatavilla vain ohisyöttötasolle. *2 Tälle paperityypille ei ole välttämätöntä määrittää paperin painoa. 27

30 2. Paperin lisääminen Paperia koskevat varotoimet Älä tulosta nidotuille arkeille, alumiinifoliolle, hiilikopiopaperille tai sähköä johtavalle paperille. Tulipalovaara. Varotoimet Leyhytä pinoa ennen sen lisäämistä syöttölaitteeseen, jotta laite ei syöttäisi useita arkkeja kerrallaan. Jos kasetissa on jäljellä muutamia arkkeja kun lisäät paperia, kerralla voi syöttyä useita arkkeja. Poista paperit kasetista, niputa ne uusien arkkien kanssa ja ilmaa pino ennen sen lisäämistä kasettiin. Suorista paperi ennen lisäämistä. Lisätietoja paperikasetteihin sopivista paperiko'oista ja -tyypeistä, katso s.23 "Paperitiedot". Tulostimen käyttöympäristöstä riippuen voit joskus kuulla kahisevaa ääntä paperista, kun se liikkuu tulostimen sisällä. Ääni ei ole merkki toimintahäiriöstä. Käyttämätön paperi Häiriöiden ja paperitukosten estämiseksi älä käytä: Mustesuihkutulostimille tarkoitettua paperia, lämpöfaksipaperia, taidepaperia, paperia rei'itetyillä linjoilla, paperia päärmereunoilla, kalvoja tai ikkunallisia kirjekuoria. Taittunutta, taipunutta tai rypistynyttä paperia, rei'itettyä paperia, liukasta paperia, repeytynyttä paperia, karkeaa paperia, ohutta ja löysää paperia, pölyttynyttä paperia Häiriöitä voi esiintyä, jos tulostetaan sivuille, joille jo on tulostettu. Muista tulostaa vain arkin tyhjille puolille. Myös tuetut paperityypit voivat aiheuttaa tukoksia tai virhetoimintoja, jos paperi on huonokuntoista. Arkit saattavat juuttua, jos niitä ei ole säilytetty oikein. Jos tulostat karkeasyiselle paperille, tulostetusta kuvasta voi tulla suttuinen. Älä käytä arkkeja, joille on jo tulostettu toisella tulostimella. Paperinsäilytys Huomioitavaa paperin säilytyksestä: Paperia ei säilytetä alttiina suoralle auringonvalolle. Älä säilytä paperia kosteissa tiloissa (kosteus enintään 70 %). Säilytä paperi tasaisella alustalla. Paperia ei säilytetä pystysuunnassa. 28

31 Paperia koskevat varotoimet Kun pakkaus on avattu, säilytä paperi muovipusseissa. Tulostusalue Seuraavassa näkyy tällä tulostimella tulostetulle paperille suositeltava tulostusalue CEC Tulostusalue 2. Syöttösuunta 3. 4,2 mm 4. 4,2 mm Tulostusalue voi vaihdella paperin koon, sivunkuvauskielen ja tulostinohjaimen asetusten mukaan. Osa tulostinohjaimen asetuksista sallii tulostamisen suositeltavan tulostusalueen ulkopuolelle. Lopputulos voi kuitenkin poiketa halutusta ja paperinsyötössä voi olla ongelmia. Jos [Reunukseton tulostus] [Tulostusasetukset] -asetuksen kohdassa [Toiminnot] on käytössä, syöttösuunnassa vasen, oikea ja alareunan marginaali ovat 0 mm. Lisätietoja [Reunukseton tulostus] -asetuksesta, katso Käyttöohjeet. 29

32 2. Paperin lisääminen Paperin lisääminen paperikasetteihin Seuraavassa esimerkissä paperia lisätään kasettiin 1. Varo sormiasi, kun täytät paperikasettia. Lisätietoja kaseteista kullekin paperikoolle ja -tyypille, katso s.23 "Paperitiedot". Muista valita oikea paperikoko ja syöttösuunta paperikasetin paperikooon säätimellä. Muuten tulostin saattaa vahingoittua tai tulostinongelmia saattaa ilmaantua. Varmista, ettei paperipino ole paperikasetin sisällä olevaa ylintä rajamerkkiä korkeampi. Liian korkea pino voi aiheuttaa paperitukoksia. Jos paperitukoksia syntyy usein, käännä kasetissa oleva paperinippu ympäri. Älä aseta erityyppisiä papereita samaan paperikasettiin. Paperin lisäämisen jälkeen määritä paperikoko käyttöpaneelilla tai paperikoon säätimellä, ja paperityyppi käyttöpaneelilla. Kun tulostat asiakirjaa, määritä tulostinohjaimen paperikoko ja -tyyppi vastaamaan käyttöpaneelin asetuksia. Älä siirrä paperin reuna- ja päätyohjaimia väkisin. Kasetti saattaa mennä rikki. Lisää tarrapaperiarkit yksi kerrallaan. 1. Vedä paperikasetti varovasti ulos. Säädä paperikoon valitsin vastaamaan paperikasetissa olevan paperin kokoa ja syöttösuuntaa. Kasetille 1 Kasetit 2 4 CSH053 30
