Ruuvikompressorit Vakionopeuksinen ESM sarja & muuttuvanopeuksinen VS sarja

Transkriptio

1 Ruuvikompressorit Vakionopeuksinen ESM sarja & muuttuvanopeuksinen VS sarja Rely on GD to provide the perfect fit

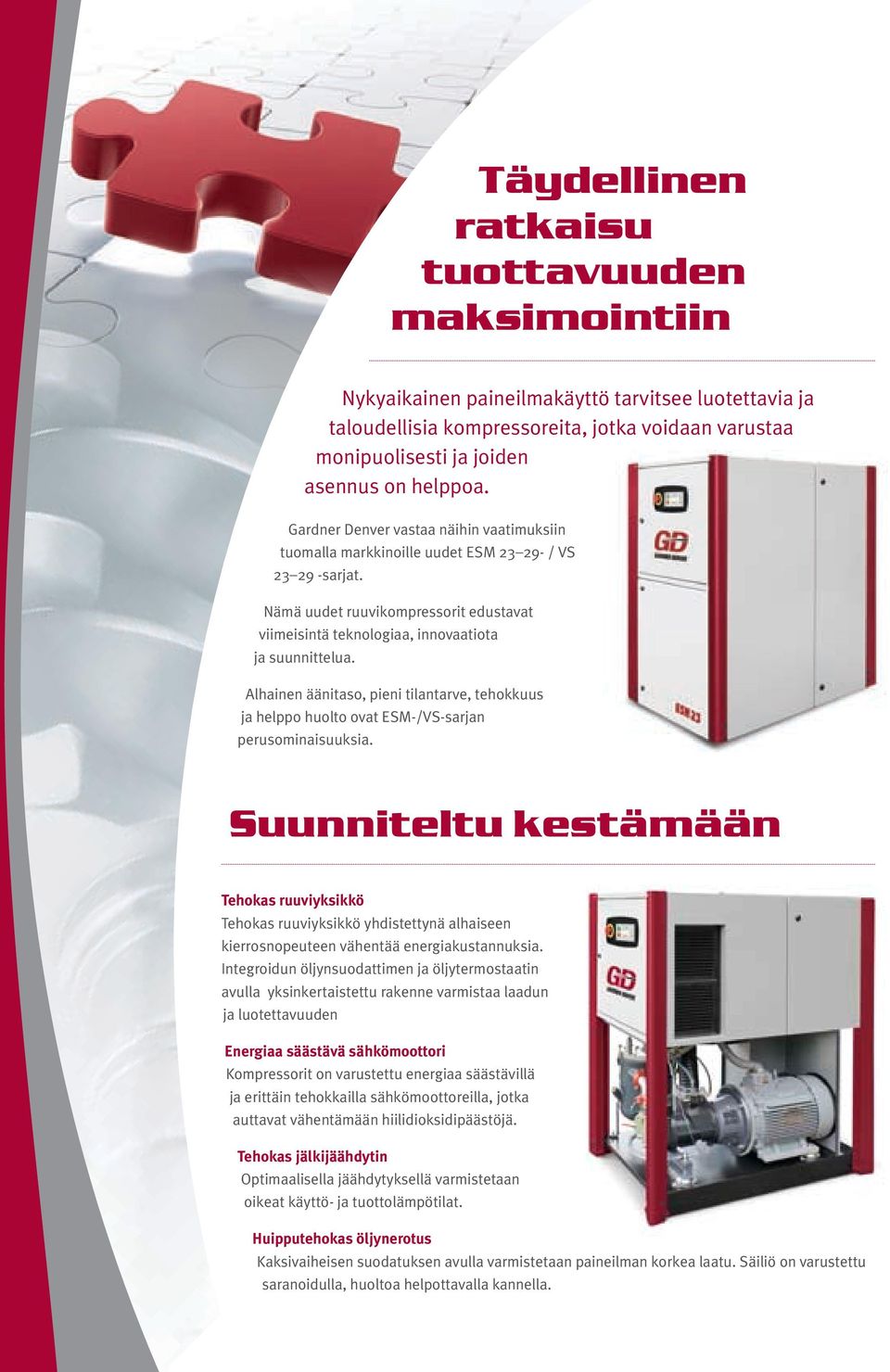

2 Täydellinen ratkaisu tuottavuuden maksimointiin Nykyaikainen paineilmakäyttö tarvitsee luotettavia ja taloudellisia kompressoreita, jotka voidaan varustaa monipuolisesti ja joiden asennus on helppoa. Gardner Denver vastaa näihin vaatimuksiin tuomalla markkinoille uudet ESM / VS sarjat. Nämä uudet ruuvikompressorit edustavat viimeisintä teknologiaa, innovaatiota ja suunnittelua. Alhainen äänitaso, pieni tilantarve, tehokkuus ja helppo huolto ovat ESM-/VS-sarjan perusominaisuuksia. Suunniteltu kestämään Tehokas ruuviyksikkö Tehokas ruuviyksikkö yhdistettynä alhaiseen kierrosnopeuteen vähentää energiakustannuksia. Integroidun öljynsuodattimen ja öljytermostaatin avulla yksinkertaistettu rakenne varmistaa laadun ja luotettavuuden Energiaa säästävä sähkömoottori Kompressorit on varustettu energiaa säästävillä ja erittäin tehokkailla sähkömoottoreilla, jotka auttavat vähentämään hiilidioksidipäästöjä. Tehokas jälkijäähdytin Optimaalisella jäähdytyksellä varmistetaan oikeat käyttö- ja tuottolämpötilat. Huipputehokas öljynerotus Kaksivaiheisen suodatuksen avulla varmistetaan paineilman korkea laatu. Säiliö on varustettu saranoidulla, huoltoa helpottavalla kannella.

3 Uudenaikainen ohjausjärjestelmä GD Pilot -ohjausjärjestelmä lisää luotettavuutta ja helpottaa käyttöä. Edistynyt ohjausjärjestelmä varmistaa luotettavan toiminnan ja suojaa sijoitustasi, valvomalla jatkuvasti käytönaikaisia parametreja. GD PILOT - ohjaimeen on saatavilla myös ohjelmoitavat tulot ja lähdöt. Sillä voidaan ohjata lisälaitteita. Seuraavat ominaisuudet ovat käytettävissä selkeinä tekstinäyttöinä. Tuottopaine Käyntilämpötila Kokonaiskäyttötunnit ja tuottotunnit Huoltoilmoitus Vikahistoria Reaaliaikakello Vuorokausi/viikkokello Kaukokäyttövalmius Automaattikäynnistys sähkökatkon jälkeen Paineaikataulutus Toimintatilanäyttö RS485 Modbus RTU Pieni tilantarve ja integroitu kuivainvarustus Kaikki ESM/VS mallit ovat saatavina jäähdytyskuivainvarustuksella. Varustukseen sisältyy Zero loss - vedenpoistimet, jäähdytyskuivain varustuksilla eliminoivat kalliit paineilmahäviöt ja parantavat energiatehokkuutta. ESD- ohjauksen ansiosta kuivain käyttää energiaa vain silloin kun järjestelmä tarvitsee paineilmaa. Näin säästetään energiaa ja parannetaan järjestelmän käyttövarmuutta. Yleensä kuivaimet kuluttavat energiaa myös järjestelmän ollessa kuormittamattomana. Täyssynteettinen voiteluöljy: Gardner Denver AEON 9000 SP -voiteluaine vakiona Ainutlaatuinen synteettinen kompressoriöljy on suunniteltu maksimoimaan kompressorin tehokkuus ja antamaan optimaalinen voitelu. Testattu tunnin vaihtoväli vaativimmissakin käyttöolosuhteissa. Pidennetty käyttöaika Paras mahdollinen suoja sisäisille osille. Suojaa sijoitustasi Gardner Denver öljynäytteen analysointi. Vihreät edut Pidennetyt öljynvaihtovälit Optimoidun toiminnan tuottamat energiansäästöt vaativissa käyttölämpötiloissa Huomattava energian säästö

4 VS-sarja: Ratkaisumme muuttuviin paineilmatarpeisiin Tavallisesti paineilmantarve vaihtelee merkittävästi. Vaihteluita esiintyy eri vuorojen, viikonpäivien ja kausien välillä. Myös painetasovaatimukset saattavat vaihdella. Ainutlaatuiset ja usein monimutkaiset tarpeet on arvioitava, ja niihin on löydettävä räätälöity ratkaisu. Muuttuvanopeuksinen VS-kompressori nerokas ratkaisu Muuttuvanopeuksiset kompressorit pystyvät huolehtimaan tehokkaasti ja luotettavasti paineilmajärjestelmien vaihtelevista ilmantarpeista. Nämä kompressorit kiihtyvät ja hidastuvat tarvittaessa ja mukauttavat paineilman tuoton vaihtelevaan ilmantarpeeseen. Käyttösovellukseen sopiva muuttuvanopeuksinen kompressori tuottaa huomattavat energiansäästöt ja vakaan, tasalaatuisen paineilman tuoton. VS-sarja säästää rahaa ja maksimoi tuottavuuden. Yhteen kompressoriin sisältyy monta tehokasta kompressoria. Nerokasta! VS-kompressori on tehokas ja monipuolinen ratkaisu vaativimpiinkin käyttösovelluksiin. Gardner Denverin ominaisuudet ja edut merkitsevät luotettavuutta, helppokäyttöisyyttä ja energiatehokkuutta. Muuttuva nopeus yhteensovitettu moottori, suorakäyttö ja ruuviyksikkö Gardner Denver -ruuviyksiköllä varmistetaan käyttövarmuus ja tehokkuus. Muuttuvanopeuksisen ruuvikompressorin, moottorin ja kompressorin yhdistelmä sekä älykäs ohjain on suunniteltu tuottamaan tarvittavan määrän paineilmaa pienimmällä mahdollisella energian kulutuksella. ILMANTARVE SAATTAA VAIHDELLA SUURESTI 24 TUNNIN AIKANA Ilmantarve (m 3 /min) Aika (h)

5 Laaja säätöalue minimoi energiankulutuksen Erinomainen joustavuus sisältyy vakiona VS-sarjaan. VS-sarja tarjoaa markkinoiden nopeimman ja laajimman säädön tuottoalueella %. Asiakkaan edut ilmantarpeen vaihdellessa: Imu- ja tuottoventtiilien huoltotarve vähenee Ei ruuviyksikön laakerien iskukuormitusta Paineenalaisten osien, öljysäiliön ja letkujen sykkivä kuormitus ( kuormitus / kevennys ) minimoitu Testattu ja toimiva taajuusmuuttaja Integroitu sähkökaappiin Suojattu pölyltä vaihdettavilla suodattimilla Optimoitu jäähdytysjärjestelmä takaa maksimaalisen käyttövarmuuden Varmistaa erinomaisen käytettävyyden ja pitkän käyttöiän Säästä enemmän energiaa ainutlaatuisella paineilman hallintajärjestelmällämme GD Connect 12 GD Connect 12 ohjaa älykkäästi jopa 12 vakio- tai muuttuvanopeuksista kompressoria. Valitsee älykkäästi oikean kompressoriyhdistelmän Vähentää energiankulutusta pienentämällä painekaistaa Jokainen yhden barin paineenalennus merkitsee noin 6 % säästöä energiankulutuksessa ja jopa 25 % säästöä paineilman vuotohäviöissä. Minimoi tyhjäkäyntiajan

6 Helppo huoltaa Rakenteen ansiosta huoltokohteet ovat hyvin esillä. Saranoidut huoltoluukut voidaan poistaa, mikä mahdollistaa täydellisen pääsyn kaikkiin huoltokohteisiin. Minimoitu osien määrä pienentää ylläpitokustannuksia. Suunniteltu helposti huollettavaksi Minimoitu huoltotarve Pitkät huoltovälit Edullisemmat huoltokustannukset Esteetön pääsy Paneelit ja suojukset on helppo irrottaa pikasalpojen ansiosta. Alkuperäisten GD-osien ja -voiteluaineiden käyttö pidentää kompressorin käyttöikää ja tehokkuutta. Gardner Denverin laajennettu viiden vuoden takuu Sitoumuksemme laatuun GD tarjoaa kompressoreille laajennetun takuun viideksi vuodeksi. Valtuutetut GD-huoltopalveluntarjoajat huolehtivat toimivasta, laadukkaasta huollosta*. Uskomme, että GD:n viiden vuoden takuusta tulee uusi käytäntö, jolla saavutetaan mahdollisimman pitkä käytettävyysaika ja mielenrauha. 5years GD:n viiden vuoden takuu on GD:n tarjoama yksinkertainen ja maksuton laajennettu takuu. GD parantaa toimialansa standardeja jälleen kerran. * Sopimusehtojen alainen. Pyydä lisätietoja lähimmältä valtuutetulta huoltopalveluntarjoajalta.

7 Tekniset tiedot ESM 23 ESM 29 - Vakionopeuksiset ruuvikompressorit Gardner Denver malli Gardner Denver malli ESM ESM ESM Käyttöpaine Sähkömoottori Tuotto 1) Äänitaso 2), Paino Mitat bar g kw m 3 /min 1m db(a) kg L x W x H mm ESM 23 F ESM 29 F - Vakionopeuksiset ruuvikompressorit jäähdytyskuivainvarustuksella Gardner Denver malli Kastepiste 3) Paino Mitat 1345 x 880 x x 880 x x 880 x 1612 C kg L x W x H mm ESM 23 F x 880 x 1612 ESM 26 F x 880 x 1612 ESM 29 F x 880 x 1612 VS 23 VS 29 - Muuttuvanopeuksiset ruuvikompressorit Min - Max Sähkömoottori 7.5 bar g 10 bar g 13 bar g kuormalla 2), Tuotto 1) Tuotto 1) Tuotto 1) Äänitaso 100% Paino Mitat Paine bar g kw m 3 /min m 3 /min m 3 /min 1m db(a) kg L x W x H mm VS x 880 x 1612 VS x 880 x 1612 VS x 880 x 1612 VS 23 F VS 29 F - Muuttuvanopeuksiset ruuvikompressorit jäähdytyskuivain-varustuksella Gardner Denver malli Kastepiste 3) Paino Mitat C kg L x W x H mm VS 23 F x 880 x 1612 VS 26 F x 880 x 1612 VS 29 F x 880 x ) Mittaukset tehty ja ilmoitettu standardin ISO1217, version 4, liitteiden C ja E mukaisesti seuraavissa olosuhteissa ja seuraavia työpaineita käyttäen: 7,5 barin mallit 7 barissa, 10 barin mallit 9 barissa ja 13 barin mallit 12 barissa. Imuilman paine 1 bar a Imulämpötila +20 C Kosteus 0 % (kuiva) 2) Mitattu avoimella kentällä ISO 2151-standardin mukaisesti, +/ 3 db. 3) Tiedot viittaavat ISO standardiin ja koskevat 7 barin työpainetta, 35 C:n tulolämpötilaa ja 25 C:n ympäristön lämpötilaa. ESM-/VS-mallit ESM-/VS-mallit jäähdytyskuivainvarustuksella, lisävaruste

8 GD:llä on älykäs ratkaisu kaikkiin tarpeisiin Gardner Denver ruuvikompressorit (2,2 500 kw) on kehitetty vastaamaan vaativimpien käyttökohteiden asettamia vaatimuksia. Gardner Denver-ruuvikompressorit ovat erittäin energiatehokkaita, hiljaisia ja luotettavia. Toimitamme sekä muuttuvanopeuksisia invertteri-ohjattuja että vakionopeussäätöisiä ruuvikompressoreita. Öljyvapaa EnviroAire-mallisto ( kw) tarjoaa korkealuokkaista ja energiatehokasta paineilmaa moniin eri sovelluksiin. Täysin öljytön rakenne varmistaa puhtaan ja laadukkaan paineilman tuoton. Enviro Aire ruuvikompressoreita on saatavana sekä muuttuvanopeuksisina invertterisäätöisinä- että vakionopeuksisina malleina. Nykyaikaiset tuotantojärjestelmät ja -prosessit edellyttävät entistä parempaa paineilman laatua. Paineilman suodattimet ja kuivaimet varmistavat parhaan mahdollisen laadun ja tehokkaan toiminnan. Tuotevalikoimamme: Jäähdytyskuivaimet. Adsorptiokuivaimet. Lauhteen käsittely. Suodattimet. Paineilmajärjestelmät koostuvat tavallisesti useista kompressoreista, joiden kapasiteetti on yleensä tarvittavaa ilmamäärää suurempi. Järjestelmän tehokkain toiminta voidaan varmistaa GD Connect vuorottelu/ohjausjärjestelmällä. Nykyaikainen GD Connect 12 -järjestelmä ohjaa älykkäästi jopa 12:ta vakionopeuksista tai pyörimisnopeussäätöistä kompressoria. Yksinkertainen GD Connect 4 -ohjain on erinomainen ratkaisu pienemmille paineilmaasemille. Järjestelmä ohjaa älykkäästi enintään neljää vakionopeuksista kompressoria. Lisätiedot: Tamrotor Kompressorit Oy, gdcompressors.eu@gardnerdenver.com Muutokset teknisiin tietoihin mahdollisia ilman erillistä ilmoitusta. Copyright 2012 Gardner Denver. 648.GB.0112.CI
