1 Ruuvikompressorit Vakionopeuksinen ESM sarja & muuttuvanopeuksinen VS sarja Rely on GD to provide the perfect fit

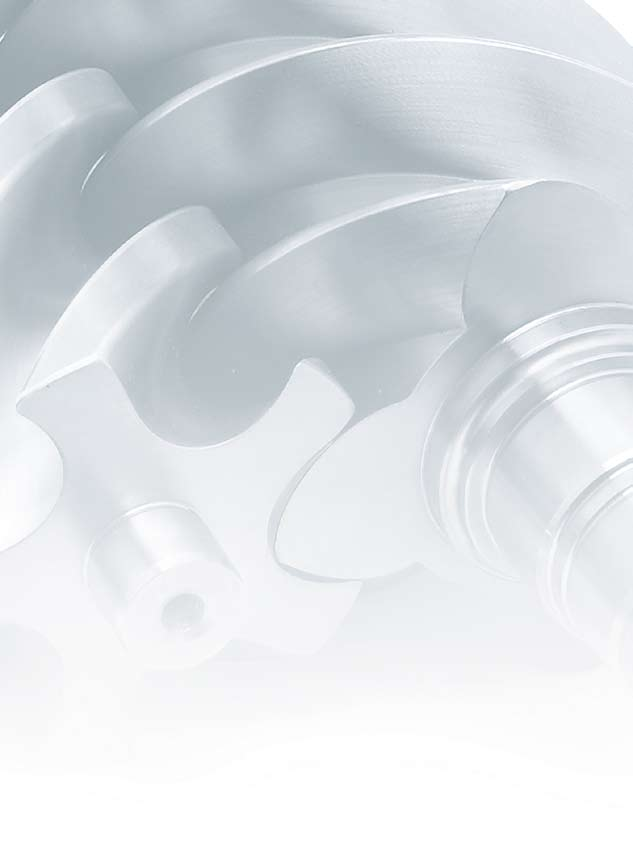

2 Ehdotonta luotettavuutta Paineilman käyttäjät tarvitsevat luotettavan, taloudellisen ja monipuolisesti varustellun kompressorin, joka vaatii vähän lattiatilaa. Gardner Denver vastaa näihin vaatimuksiin tuomalla markkinoille uuden ESM / VS 7 22-sarjan. Kompressorin tärkein komponentti on kestävä ja taloudellinen ruuviyksikkö. Gardner Denver käyttää ruuviyksikön suunnittelussa ja valmistuksessa äärimmäisen tiukkoja standardeja. Todistuksena kestävyydestä käytössä on kymmeniä tuhansia Gardner Denverin valmistamia ruuviyksiköitä ESM-sarja on suunniteltu ja valmistettu ISO ja ISO sertifioinnin vaatimusten mukaisesti, noudattaen teollisuuden korkeimpia laatustandardeja. Toimii todistetusti vaativimmissakin olosuhteissa Gardner Denverin tuotekehitys on yhdistelmä teknologiaa, tehokkuutta ja suorituskykyä. Haluamme tarjota paineilman siten, kuin sinä sitä tarvitset. Soveltuu myös pienemmän yrityksen käyttöön Mittaa tehokkuus, niin näet kuinka paljon voit säästää vuodessa!

3 Suunniteltu kestämään ESM / VS 7 22-sarjan ruuvikompressorit on suunniteltu vastaamaan niihin vaatimuksiin, joita nykyaikainen työympäristö ja käyttövarmuus niiltä edellyttävät. Hihnakäyttöiset ESM / VS 7 22-kompressorimme ovat äärimmäisen energiatehokkaita, hiljaisia, luotettavia ja helppokäyttöisiä. Kestävyys ja luotettavuus varmistaa pitkän käyttöiän, ja tuotetun paineilman laadun. Useiden varustevaihtoehtojen ansiosta ESM / VS 7 22 kompressorit ovat oikea valinta kun tarvitaan korkealaatuista paineilmaa erilaisiin käyttötarkoituksiin. Nämä kompressorit vahvistavat entisestään Gardner Denverin asemaa maailman johtavana kompressorivalmistajana. Varustevaihtoehdot ESM / VS 7 22-kompressoreiden perusmallit voidaan varustaa käyttäjän tarvitsemin lisävarustein. Näin saadaan kompakti ja helposti asennettava paineilmakeskus, joka tuottaa tehokkaasti ja taloudellisesti korkealaatuista paineilmaa. Täydellinen kompressoriasema sisältää kompressorin ja jäähdytyskuivaimen, jotka on asennettu säiliön päälle Luotettava jäähdytyskuivain Pieni virrankulutus Kastepisteen ilmaisin Automaattinen lauhteen poisto Ympäristöystävällinen kylmäaine Varmistaa paineilman laadun ja luotettavuuden Paineilmasäiliö Valmistettu EN 87/404 -standardin mukaisesti Kuivauksen ansiosta lauhdetta ei keräänny paineilmasäiliöön. Varusteet käyttövalmiiksi asennettuina Pieni lattiatilantarve

4 Uusi, tehokas ohjausjärjestelmä GD PILOT -ohjausjärjestelmä lisää luotettavuutta ja yksinkertaistaa käyttöä Uusi ohjausjärjestelmä varmistaa luotettavan toiminnan ja suojaa kompressoria valvomalla jatkuvasti käyttötilaa. GD PILOT -ohjaimeen on saatavilla myös ohjelmoitavat tulot ja lähdöt. Sillä voidaan ohjata lisälaitteita. Käyttötilanäytön tiedot: Tuottopaine Tuottolämpötila Käyttötunnit Huoltoilmoitus Vikarekisteri Reaaliaikakello Ajastettu käynnistys/pysäytys Kaukokäynnistys/-pysäytys Automaattinen uudelleenkäynnistys sähkökatkon jälkeen Paineaikataulutus Tilaviestit RS485 Modbus RTU -protokolla Muita etuja Kolmirivinen LCD -käyttöliittymä Kuivaimen ohjaus Ohjelmoitavat tulot ja lähdöt Kaksi asennusvaihtoehtoa Helposti luettava Helppokäyttöinen

5 Säästä enemmän energiaa ainutlaatuisella paineilman hallintajärjestelmällämme GD Connect 4 Paineilmajärjestelmän ohjausyksikkö Paineilmajärjestelmä ei ole energiatehokas ilman älykästä ohjainta. Gardner Denver GD Connect 12 -ohjausyksikkö voi ohjata enintään 12 vakionopeus- tai taajuusmuuttajasäätöistä kompressoria. Uusi GD Connect 4 on optimaalinen ratkaisu pienempien paineilma-asemien ohjaukseen. Se ohjaa älykkäästi enintään neljää vakionopeuksista kompressoria. GD Connect 4 GD Connect 12 Vuorottelu, joka säästää energiaa jopa 35 %! Helppo asentaa Parannettu suorituskyky ja tehokkuus Helppo käyttää Yksityiskohtaiset hallintaraportit Ainutlaatuinen paineilman hallintajärjestelmä Paineilmajärjestelmä koostuu tavallisesti useasta kompressorista, joiden kokonaiskapasiteetti on mitoitettu maksimi kulutukselle. GD Connect 12 GD Connect 12 hallitsee älykkäästi jopa 12 vakio- tai pyörimisnopeussäätöistä kompressoria. Valitsee älykkäästi aina oikean kompressoriyhdistelmän. Vähentää enegiankulutusta pienentämällä painekaistaa. Jokainen 1 barin paineen aleneminen säästää noin 6 % energiaa ja pienentää vuotoja 25 %. Minimoi tyhjäkäyntiajat.

6 VS-sarja: Ratkaisumme muuttuviin paineilmatarpeisiin Tavallisesti paineilmantarve vaihtelee merkittävästi. Vaihteluita esiintyy eri vuorojen, viikonpäivien ja kausien välillä. Myös painetasovaatimukset saattavat vaihdella. Ainutlaatuiset ja usein monimutkaiset tarpeet on arvioitava ja niihin on löydettävä räätälöity ratkaisu. Muuttuvanopeuksinen VS-kompressori nerokas ratkaisu Muuttuvanopeuksiset kompressorit pystyvät huolehtimaan tehokkaasti ja luotettavasti paineilmajärjestelmien vaihtelevista ilmantarpeista. Nämä kompressorit kiihtyvät ja hidastuvat tarvittaessa ja mukauttavat paineilman tuoton vaihtelevaan ilmantarpeeseen. Käyttösovellukseen sopiva muuttuvanopeuksinen kompressori tuottaa huomattavat energiansäästöt ja vakaan, tasalaatuisen paineilman tuoton. VS-sarja säästää rahaa ja maksimoi tuottavuuden. Yhteen kompressssoriin sisältyyyy monta tehokasta kompressoria. Nerokasta! VS-kompressori on tehokas ja monipuolinen ratkaisu vaativimpiinkin käyttösovelluksiin. Gardner Denverin ominaisuudet ja edut merkitsevät luotettavuutta, helppokäyttöisyyttä ja energiatehokkuutta. Gardner Denver -ruuviyksiköllä varmistetaan käyttövarmuus ja tehokkuus. Muuttuvanopeuksisen ruuvikompressorin, moottorin ja kompressorin yhdistelmä sekä älykäs ohjain on suunniteltu tuottamaan tarvittavan määrän paineilmaa pienimmällä mahdollisella energian kulutuksella. ILMANTARVE SAATTAA VAIHDELLA SUURESTI 24 TUNNIN AIKANA Ilmantarve (m 3 /min) Aika (h)

7 Laaja säätöalue minimoi energiankulutuksen Erinomainen joustavuus sisältyy vakiona VSsarjaan. VS-sarja tarjoaa markkinoiden nopeimman ja laajimman säädön tuottoalueella %. Asiakkaan edut ilmantarpeen vaihdellessa: Imu- ja tuottoventtiilien huoltotarve vähenee Ei ruuviyksikön laakerien iskukuormitusta Paineenalaisten osien, öljysäiliön ja letkujen sykkivä kuormitus ( kuormitus / kevennys ) minimoitu Testattu ja toimiva taajuusmuuttaja Integroitu sähkökaappiin Suojattu pölyltä vaihdettavilla suodattimilla Optimoitu jäähdytysjärjestelmä takaa maksimaalisen käyttövarmuuden Varmistaa erinomaisen käytettävyyden ja pitkän käyttöiän

8 Huoltaa Huoltokohteet ovat hyvin esillä. Äänieristyskotelon saranoidut ovet voidaan irrottaa. Vaihdettavien osien määrä on minimoitu. Alkuperäiset GDvaraosat varmistavat tehokkuuden ja toiminnan Ammattitaitoinen, GD:n valtuuttama edustajaverkosto yhdistettynä GD:n alkuperäisiin vara- ja huolto-osiin varmistavat paineilmajärjestelmän luotettavan toiminnan. Alkuperäisten GD-osien ja -voiteluaineiden käyttö pidentää kompress orin käyttöikää ja tehokkuutta. Suunniteltu helposti huollettavaksi Huolto nopeaa räiset osat Alkuperäiset osat Alkuperäiset osat peräiset osat Alkuperäiset osat Alkuperäiset osat Alkuperäiset osat Alkuperäiset osat Pitkät huoltovälit Pienemmät huoltokustannukset Pienet tilavaatimukset Pieni koko säästää lattiatilaa Alkuperäise Alkuperäiset Alkuperäiset osat G Kätevä Paneelit ja suojukset on helppo irrottaa pikasalpojen ansiosta Huoltokohteet Öljynerotuksen jäännösöljysisältö alle 3 mg/m 3 Nopea öljynvaihto Imusuodatin hyvin esillä Yhdistetty jälki-/öljynjäähdytin Viileä tuottoilma Tehokas paineilman kuivaus ja suodatus

9 Gardner Denverin laajennettu viiden vuoden takuu Protect 5 - Sitoumuksemme laatuun GD:n viiden vuoden takuu on GD:n tarjoama yksinkertainen ja maksuton laajennettu takuu. GD parantaa toimialansa standardeja jälleen kerran. Koulutettu, ammattitaitoinen huoltoverkostomme on käytettävissä kaikissa huoltopalveluissa 5years GD tarjoaa kompressoreille laajennetun takuun viideksi vuodeksi. Valtuutetut GD-huoltopalveluntarjoajat huolehtivat toimivasta, laadukkaasta huollosta*. Uskomme, että GD:n viiden vuoden takuusta tulee uusi käytäntö, jolla saavutetaan mahdollisimman pitkä käytettävyysaika ja mielenrauha. Protect 5- helppo, lisäveloitukseton laajennettu takuu. * Sopimusehtojen alainen. Pyydä lisätietoja lähimmältä valtuutetulta huoltopalveluntarjoajalta.

10 Etusi; Laatua alusta loppuun Helppokäyttöinen, monipuolinen ohjain ja tehokas jäähdytys varmistavat kompressorin luotettavan ja taloudellisen toiminnan vaativimmissakin käyttöolosuhteissa. Harkitun laitesijoittelun ansiosta huoltaminen on helppoa ja edullista. Äänitaso pysyy matalana. Erittäin pieni lattiatilantarve Harkittu laitesijoittelu Mahtuu tavallisesta oviaukosta Helpottaa asennustyötä Asennettavissa sinne, missä laitetta tarvitaan Kalliita putkistoja ei tarvita Sähkömoottori IP 55 Käyttö/moottori/kompressoriyhdistelmä ja ohjain on suunniteltu vastaamaan järjestelmäsi vaatimuksia pienimmällä mahdollisella energian kulutuksella. Ympäristön lämpötila + 45 C vakiona Varmistaa keskeytymättömän toiminnan vaativimmissakin käyttöolosuhteissa Tehokas jäähdytys varmistaa luotettavan toiminnan Täysin integroitu ruuviyksikköpaketti Testatut ruuviyksiköt Integroitu, öljynerotin, öljysuodatin ja termostaatti vähentää letkujen ja liittimien määrää ja lisää luotettavuutta. Automaattinen hihnan kiristys Huoltovapaa Pitää hihnan oikealla kireydellä Varmistaa hihnan pitkän käyttöiän

11 Tekniset tiedot ESM 7 ESM 22 - Vakionopeuksiset ruuvikompressorit Gardner Denver malli ESM 7 ESM 11 ESM 15 ESM 18 ESM 22 Käyttöpaine Sähkömoottori Tuotto 1) Äänitaso 2), Paino Mitat bar g kw m 3 /min 1m db(a) kg L x W x H mm VS 7 VS 22 - Muuttuvanopeuksiset ruuvikompressorit Gardner Denver malli VS 7 VS 11 VS 15 VS 18 VS x 630 x x 630 x x 698 x x 698 x x 698 x 1202 Käyttöpaine Sähkömoottori Tuotto 1) Äänitaso 2), Paino Mitat bar g kw m 3 /min 1m db(a) kg L x W x H mm ESM 7-22TK / VS 7-22TK - Täydellinen paineilmakeskus (kompressori, kuivain ja paineilmasäiliö) Gardner Denver malli ESM7TK/VS7TK ESM11TK/VS11TK ESM15TK/VS15TK ESM18TK/VS18TK ESM22TK/VS22TK 667 x 630 x x 630 x x 698 x x 698 x x 698 x 1202 Käyttöpaine Jäähdytyskuivain Air Jännite Paino Mitat bar g 3) receiver V/Hz kg L x W x H mm GDD Litraa 230 /50 / 1 356/ x 808 x GDD Litraa 230 /50 / 1 371/ GDD Litraa 230 /50 / 1 560/590 GDD Litraa 230 /50 / 1 615/635 GDD Litraa 230 /50 / 1 620/ x 867 x ) Mittaukset on tehty ja ilmoitettu ISO standardin version 4 liitteen C ja Pneurop/Cagi PN2CPTC2 -suosituksen sekä seuraavien olosuhteiden mukaisesti: Imupaine 1 bar, abs Imulämpötila 20 C Kosteus 0 %, kuiva 2) Mitattu avoimella kentällä ISO ja ISO standardien mukaisesti, toleranssi ±3 db(a) 3) Jäähdytyskuivain vaatii erillisen sähkösyötön. Tiedot DIN ISO 7183, :2001 -standardien (luokka 4, painekastepiste 3 C) mukaisesti.

12 GD:llä on älykäs ratkaisu kaikkiin tarpeisiin Gardner Denver ruuvikompressorit (2,2 500 kw) on kehitetty vastaamaan vaativimpien käyttökohteiden asettamia vaatimuksia. Gardner Denverruuvikompressorit ovat erittäin energiatehokkaita, hiljaisia ja luotettavia. Toimitamme sekä muuttuvanopeuksisia invertteri-ohjattuja että vakionopeussäätöisiä ruuvikompressoreita. Öljyvapaa EnviroAire-mallisto ( kw) tarjoaa korkealuokkaista ja energiatehokasta paineilmaa moniin eri sovelluksiin. Täysin öljytön rakenne varmistaa puhtaan ja laadukkaan paineilman tuoton. Enviro Aire ruuvikompressoreita on saatavana sekä muuttuvanopeuksisina invertterisäätöisinä- että vakionopeuksisina malleina. Nykyaikaiset tuotantojärjestelmät ja -prosessit edellyttävät entistä parempaa paineilman laatua. Paineilman suodattimet ja kuivaimet varmistavat parhaan mahdollisen laadun ja tehokkaan toiminnan. Tuotevalikoimamme: Jäähdytyskuivaimet. Adsorptiokuivaimet. Lauhteen käsittely. Suodattimet. Paineilmajärjestelmät koostuvat tavallisesti useista kompressoreista, joiden kapasiteetti on yleensä tarvittavaa ilmamäärää suurempi. Järjestelmän tehokkain toiminta voidaan varmistaa GD Connect vuorottelu/ohjausjärjestelmällä. Nykyaikainen GD Connect 12 -järjestelmä ohjaa älykkäästi jopa 12:ta vakionopeuksista tai p yörimisnopeussäätöistä kompressoria. Yksinkertainen GD Connect 4 -ohjain on erinomainen ratkaisu pienemmille paineilma-asemille. Järjestelmä ohjaa älykkäästi enintään neljää vakionopeuksista kompressoria. Lisätiedot: Tamrotor Kompressorit Oy, gdcompressors.eu@gardnerdenver.com Muutokset teknisiin tietoihin mahdollisia ilman erillistä ilmoitusta. Copyright 2012 Gardner Denver. G657.FI.0612.CI
