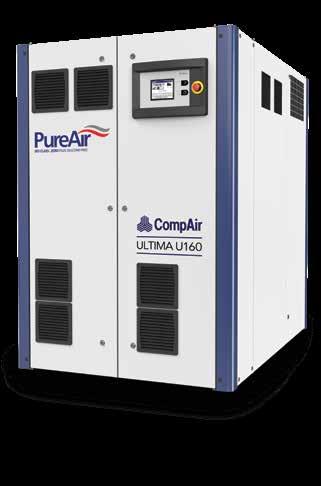

1 01 FI Käänteentekevä energiatehokkuus Uudet öljyttömät muuttuvanopeuksiset ruuvikompressorit Mullistava öljyttömän paineilman teknologia Ultima U75 U160 Muuttuvanopeuksiset

2 Ultima uutta tehokkuutta Ultima säästöä joka tasolla Ultima on käänteentekevä öljytön PureAir-kompressori. CompAirin uuden Ultima-kompressori sarjan ainutlaatuinen suunnittelu perustuu 2-vaiheiseen puristusprosessiin, jossa kumpaakin vaihetta käyttää kestomagneettimoottori, joka tarjoaa poikkeuksellisen hyvän suorituskyvyn verrattuna perinteiseen öljyttömään tekniikkaan. Kompressorin elinkaaren suurin kustannus on energia, jolla sitä käytetään. Ultiman ainutlaatuinen suunnittelu yhdistää erinomaisen suorituskyvyn ja tehokkuuden tilantarpeeseen, joka on 37 % pienempi kuin aikaisemmilla kaksivaiheisilla öljyttömillä kompressoreilla. Painealue 4 10 bar Tilavuusvirta 6,7 23,3 m³/min Moottorin teho kw Täysin öljytöntä ja silikonitonta ilmaa kriittisiin paineilmakohteisiin Ultima-kompressorit ovat täysin öljyttömiä ja silikonittomia ja täyttävät direktiivin ISO luokan 0 (2010) vaatimukset. Ne ovat paras valinta vaativiin öljyttömiin kohteisiin elintarvike-, juoma-, lääke-, elektroniikka- ja autoteollisuudessa. 2

3 Ultima Etuja Ainutlaatuinen patentoitu suunnittelu tarjoaa paineilman käyttäjille paljon etuja: Täysin öljy- ja silikonivapaa - Paras ilmanlaatu Kompressorien suorituskyky on kasvanut merkittävästi, ja ne ylittävät ympäristönsuojelussa asetetut tavoitteet. Erittäin tehokas lämmön talteenotto - Kokonaishyötysuhde Parhaan tason hyötysuhde - Alhaiset käyttökustannukset Alhainen melutaso - Asennettavissa työtiloihin Matala- ja korkeapainevaiheella omat käyttömoottorit - Energiatehokas koko säätöalueella Helppo asentaa - Ei vaadi ilmakanavien rakentamista Sisäänrakennettu valvonta - Käyttäjäystävällinen Saatavana iconn-etävalvonta - Yhteys teolliseen Internetiin Tilantarve n. 37 % pienempi Erinomainen teho/paino -suhde Ultima säästää kustannuksia monin tavoin. Sen hyötysuhde on erinomainen ja sen elinkaarikustannukset huomattavan alhaiset. Lisäksi Ultima vie keskimäärin 3,4 m³ vähemmän tilaa (37 % vähemmän lattia-alaa) kuin perinteiset kaksivaiheiset öljyttömät kompressorit. Asennus on siis helppo tehdä ahtaisiinkin tiloihin, ja tilansäästö on myös kustannussäästöä. 3

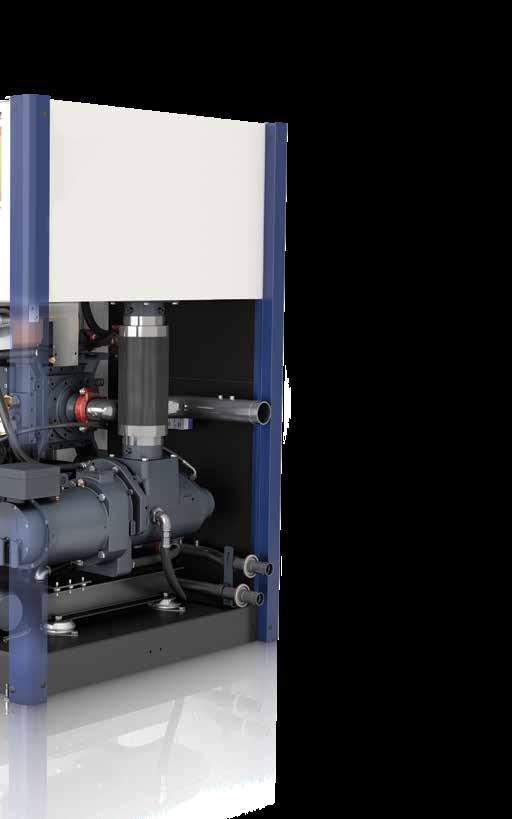

4 Ultima ylivoimainen kaikista näkökulmista Ainutlaatuinen ratkaisu Perinteisesti kaksivaiheisen öljyvapaan ruuvikompressorin voimanlähteenä käytetään sähkömoottoria vaihdelaatikon välityksellä. Vaihdelaatikko vaatii voitelua (öljy) ja aiheuttaa kitkaa (lämpöä), mikä tuhlaa energiaa. Ultiman ratkaisu poistaa vaihdelaatikon tarpeen, koska molemmilla puristusvaiheilla on oma korkean hyötysuhteen muuttuvanopeuksinen moottori. Perinteisessä vaihdelaatikkoon perustuvassa ratkaisussa ilmapäiden pyörimisnopeuden suhde on kiinteä. Tämä vaikuttaa varsinkin muuttuvanopeuksisessa kompressorissa hyötysuhdetta heikentävästi kun liikutaan pois tuottoalueen optimipisteestä. Ultiman ratkaisussa puristusvaiheiden pyörimisnopeudet säädetään erikseen läpi koko säätöalueen, ja sillä taataan mahdollisimman hyvä hyötysuhde läpi koko tuoton säätöalueen. Hyötysuhde bar (g) Entistä parempi suorituskyky Ominaisteho Energiaa säästävä Kierrosnopeussäätöiset kompressorit siirtyvät tyhjäkäynnille, kun miniminopeus on saavutettu. Tämä merkitsee aina energiahukkaa. Ultima käyttää tyhjäkäynnillä 45 % vähemmän energiaa kuin perinteiset kaksi vaiheiset kompressorit: 160 kw kompressori käyttää vain 8 kw tyhjäkäynnillä. Vapaa tuotettu ilmamäärä Perinteiset muuttuvanopeuksiset öljyttömät kompressorit U160 4

5 Paras hyötysuhde kompressorin koko elinkaaren ajan. Parhaan hyötysuhteen ruuviyksiköt Useimpien öljyttömien ruuvien suoritus kyky heikkenee nopeasti kulumisen myötä. Ultiman saksalaisvalmisteisten ilmapäiden kestävä erikoispinnoite takaa parhaan hyötysuhteen sekä suojaa kompressoria koko elinkaaren ajan. Ainutlaatuinen jäähdytys Ainutlaatuisen suljetun vesikierron ansiosta Ultima ei tarvitse jäähdytykseen ilmaa. Ultima käsittelee sisällään olevan ilman, jäähdyttää sen lämmönvaihtimessa ja kierrättää ilmaa kompressorissa. Tällä tavoin kompressorin sisään ei pääse pölyä eikä hiukkasia jäähdytysilman mukana. Puristusvaiheiden tasapaino Perinteisesti yksi moottori toimii kaksivaiheisen öljyvapaan ruuvikompressorin käyttövoimana. Kun käytetään muuttuvanopeuksista moottoria ruuviyksiköiden keskinäinen tuottosuhde vaihtelee tarvittavan tuottopaineen ja ilmantarpeen mukaan, ja samalla hyötysuhde vaihtelee. Ultiman ratkaisussa käytetään kahta korkean hyötysuhteen moottoria sekä korkean hyötysuhteen ruuviyksiköitä. Yhdessä kompressorin ohjausyksikön avulla tämä antaa parhaan mahdollisen hyötysuhteen läpi koko kompressorin säätöalueen. Ruuviyksiköiden pyörimisnopeus säädetään niin, että paras mahdollinen tasapaino saavutetaan, riippumatta tuottopaineesta ja ilmantarpeesta. Samalla saavutetaan kompressorin sen toimintapisteen paras mahdollinen hyötysuhde. Asentaminen on yksinkertaista: ilmakanavia ei tarvita, pieni kompressori huone riittää, melutaso on huomattavan alhainen ja kompressorit voidaan sijoittaa suoraan vaikka paineilman käyttöpaikalle. Alhainen melutaso Ultima on erittäin hiljainen: 160 kw kompressorin melutaso on vain 69 db(a). Tämä on suuri etu niille, jotka haluavat asentaa kompressorin työtiloihin. 5

6 Ultima täydellinen paineilmaratkaisu Indu Delcos XXL älykäs kompressorin ohjaus Delcos XXL:n 8-tuumainen suuren resoluution kosketusnäyttö tekee ohjauksesta erittäin käyttäjäystävällisen ja selkeän. Kaikki toiminnot on järjestetty viiteen valikkoon helposti havaittavalla tavalla. Monikielinen Delcos XXL -ohjaus takaa luotettavan käytön ja suojaa investointia valvomalla käyttöparametreja jatkuvasti. Tämä on käyttökustannusten vähentämisen edellytys. AirPlus paineilmaratkaisuja Nykyajan tuotantojärjestelmät ja prosessit vaativat korkealuokkaista ilmaa. CompAir-paineilmajärjestelmä perustuu uusimpaan tekniikkaan ja tarjoaa energia tehokkaan ratkaisun alhaisin elinkaari kustannuksin. Lämmön talteenotto ja vuorottelun ohjaus tuovat tärkeän lisänsä. Oikeat suodatus- ja kuivausjärjestelmät suojaavat laitteistoa. iconn Industry 4.0 Ultimassa on iconn-valmius. iconn on upouusi ja älykäs, ennakoiva reaaliaikainen valvontapalvelu, joka tarjoaa paineilman käyttäjille syvällistä ja ajankohtaista tietoa laitteista. Se auttaa suunnittelemaan tuotannon täsmällisesti, kerää dataa ja sen avulla voidaan ennakoida mahdollisten ongelmien synty. iconn Tiedonhallinta Käytettävissä useita ohjelmointirajapintoja, esim. SAP, GE, Oracle, Microsoft 6 Analyyttinen Ennakoiva Älykäs

7 stry 4.0 PureCare CompAir on kehittänyt PureCare-huolto-ohjelmat erityisesti öljyttömän tuotesarjan tueksi. Ne menevät pitemmälle kuin tavalliset huolto-ohjelmat takaamalla keskeytymättömän paineilmantuoton sekä kompressorin optimaalisen toiminnan. Tuotannosta ja taloudesta vastaaville tämä merkitsee mielenrauhaa. PureCare-huoltosuunnitelmien toteutuksesta vastaavat CompAirin kouluttamat ammattilaiset pitävät öljyttömän paineilmajärjestelmänne huippukunnossa käyttäen ensiluokkaisia alkuperäisiä CompAir-osia. PureCarehuoltosuunnitelma räätälöidään aina kohteen ja olosuhteiden mukaan järjestelmän luotettavuuden ja tuottavuuden takaamiseksi edullisesti. CompAir Ultima tekniset tiedot Kompressori Malli Nimellispaine Käyttömoottori Vapaa tuotettu ilmamäärä paineella 8 bar g 1) min max Vapaa tuotettu ilmamäärä paineella 10 bar g 1) min max Melutaso 2) 100 % kuormituksella Käyttömoottori Mitat p x l x k [bar g] [kw] [m 3 /min] [m 3 /min] [db(a)] [mm] [kg] U ,7-12,5 7,7-11, x 1394 x U ,7-14,9 7,7-13, x 1394 x U ,7-18,2 7,7-16, x 1394 x Paino U ,7-21,5 7,7-19, x 1394 x U ,7-23,3 7,7-21, x 1394 x ] Mitattu ja ilmoitettu ISO 1217, ed. 4, liitteiden C ja E mukaan seuraavissa olosuhteissa: Tuloilman paine 1 bar a Tuloilman lämpötila 20 C Kosteus 0 % (kuiva). 2] Mitattu vapaissa kenttäolosuhteissa ISO 2151:n testikoodin mukaan, toleranssi ±3 db(a) 7

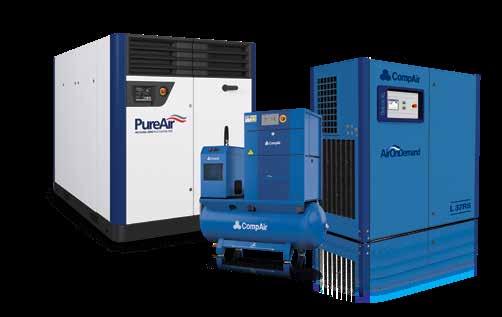

8 Maailmanlaajuinen kokemus paikallinen palvelu Yli 200 vuoden kokemuksella CompAir-tuotemerkki tarjoaa luotettavan ja kattavan kompressorien ja varusteiden sarjan kaikkiin käyttökohteisiin. CompAirin asiantuntevien jälleenmyyjien verkko ulottuu kaikille mantereille; saat käyttöösi globaalin asiantuntemuksen, todellista lähipalvelua ja edistyksellisille laitteillemme oikeanlaisen tuen. Osana maailmanlaajuisen Gardner Denverin toimintaa CompAir edustaa paineilmajärjestelmien jatkuvan kehityksen huippua. Sen kompressorit kuuluvat markkinoiden energiatehokkaimpiin ja vähiten ympäristöä kuormittaviin; niiden käyttäjän on helppo saavuttaa ja jopa ylittää kestävän kehityksen tavoitteensa. CompAirin paineilmatuotteiden valikoima Edistyksellinen kompressoritekniikka Voidellut Ruuvikompressorit > Kiinteä- ja muuttuva nopeuksiset Mäntäkompressorit Siirrettävät kompressorit Öljyttömät Vesiruiskutteiset ruuvikompressorit > Kiinteä- ja muuttuva nopeuksiset Kaksivaiheiset ruuvikompressorit > Kiinteä- ja muuttuva nopeuksiset Mäntäkompressorit Suurnopeus turbokompressorit Quantima Scroll-kompressorit Täydelliset paineilman käsittelylaitteet Suodattimet Jäähdytys- ja adsorptio kuivaimet Lauhteen käsittely Lämmön talteenotto Typpigeneraattori Nykyaikaiset ohjausjärjestelmät CompAir DELCOS-ohjaus SmartAir Master vuorottelunohjaus iconn - valvontajärjestelmä CompAir kehittää tuotteitaan jatkuvasti ja pidättää siksi oikeuden muutoksiin. Kaikki tuotteet myydään yhtiön myyntiehtojen mukaisesti. Lisäarvoa palveluista Järjestelmän terveystarkastus Hyötysuhteen raportointi Vuotojen etsintä Johtava asiakastuki Räätälöidyt ratkaisut Paikalliset huoltokeskukset Alkuperäiset CompAirin osat ja voiteluaineet SARLIN OY AB PL 750, Helsinki Kayntiosoite: Kaivokselantie 3, Vantaa Puhelin: info@sarlin.com sales@compair.com 753FI 02/18 CompAir on Gardner Denverin tuotemerkki
