1 Kaukajärven Vinkkeli M e l u s e l v i t y s a Muutokset A Liikennemääriä tarkennettu ja kattoterassin meluesteiden korkoja muutettu

2 a 2(10) SISÄLLYSLUETTELO 1 JOHDANTO Tilaaja Akustiikkasuunnittelija Rakennuskohteen tunnistetiedot ja yleiskuvaus Selostuksen tarkoitus LÄHTÖTIEDOT Maastomalli ja rakennukset Liikenne VAATIMUKSET MALLINNUS TULOKSET Julkisivuille kohdistuva melu Ulkovaipan ääneneristys Parvekkeiden suojaus melulta Äänitasot oleskelualuilla LOPPUPÄÄTELMÄ... 9 A-Insinöörit Suunnittelu Oy ESPOO Bertel Jungin aukio Espoo Puh Fax TAMPERE Satakunnankatu 23 A Tampere Puh Fax etunimi.sukunimi@ains.fi Internet: Y-tunnus Kotipaikka Tampere

3 3(10) 1 JOHDANTO 1.1 Tilaaja Lemminkäinen Talo Oy Janne Salonen p janne.salonen@lemminkainen.com 1.2 Akustiikkasuunnittelija A-Insinöörit Suunnittelu Oy Satakunnankatu 23 A, Tampere puh , fax DI Henry Niemi p henry.niemi@ains.fi DI Antti Mikkilä p mikko.kylliainen@ains.fi 1.3 Rakennuskohteen tunnistetiedot ja yleiskuvaus Rakennuskohde: Tehtävä Kaukajärven Vinkkeli Kaukajärven kortteli 5809, tontti 11 Meluselvitys kaavamuutosta varten Kohde on teräsbetoninen uudisrakennus, joka koostuu 1-kerroksisesta liikerakennuksesta ja 8-kerroksisesta asuinrakennuksesta. 1.4 Selostuksen tarkoitus Tässä selvityksessä tutkitaan tieliikenteen kohteeseen Kaukajärven Vinkkeli tuottamia melutasoja, ja sitä voidaanko rakennukset ja oleskelualueet toteuttaa siten, että melutasojen ohjearvot saavutetaan. A-Insinöörit Suunnittelu Oy a Kaukajärven Vinkkeli Meluselvitys

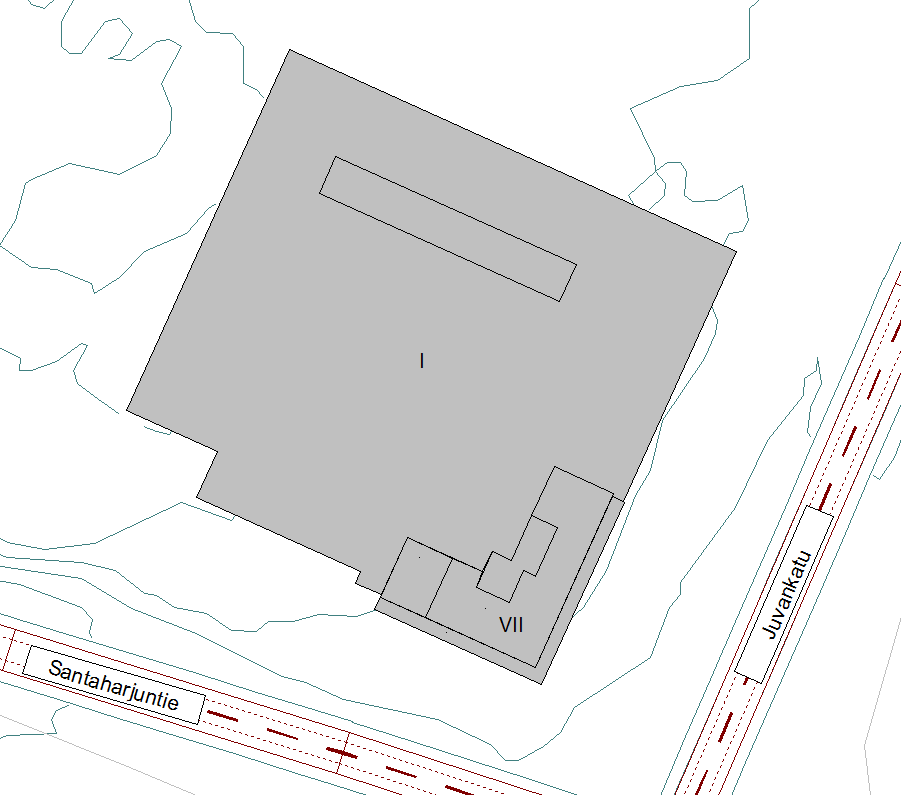

4 4(10) 2 LÄHTÖTIEDOT 2.1 Maastomalli ja rakennukset Selvitys perustuu BST-Arkkitehdit Oy:n päivättyihin pääpiirustuksiin sekä maastotietokannasta saatuun pohjakartta-aineistoon. Kartta sisältää alueen korkeustiedot sekä rakennusten ja liikenneväylien sijainnit. Maastomalli sisältää Maanmittauslaitoksen maastotietokannan 1/2013 aineistoa. ( Kuvassa 2.1 on esitetty arkkitehdin pääpiirustusten mukaiset rakennusten sijainnit. Kuva 2.1: Kohteen rakennusmassojen sijainnit 2.2 Liikenne Tieliikenne Kohteen läheisyydessä sijaitsevat merkittävät melulähteet ovat Valtatie 9, Juvankatu Santaharjuntie ja Keskisenkatu. Teiden nykyiset ja ennustetut liikennemäärät on saatu Trafix Oy:ltä. Keskiarkivuorokauden liikennemäärät, nopeusrajoitukset sekä raskaan liikenteen osuus on esitetty eri tieosuuksille taulukossa 2.1. A-Insinöörit Suunnittelu Oy a Kaukajärven Vinkkeli Meluselvitys

5 5(10) Taulukko 2.1: Melulaskennassa käytetyt nykyiset ja ennustetut keskiarkivuorokauden tieliikennemäärät. Tieosuus KAVL Nykytilanne v [ajon/vrk] KAVL Ennuste v [ajon/vrk] Nopeusrajoitus [km/h] Raskaan liikenteen osuus Valtatie % Juvankatu, Keskisenkadusta pohjoiseen Juvankatu, Keskisenkadusta etelään % % Keskisenkatu % Santaharjunkatu % Yö- ja päiväajan liikennemäärät lasketaan sillä oletuksella, että 90 % keskiarkivuorokausiliikenteestä (KAVL) ajoittuu päiväajalle (klo 7-22) ja loput yöajalle (klo 22-7). 3 VAATIMUKSET Valtioneuvoston päätös melutason ohjearvoista 993/1992 Valtioneuvoston päätöksessä 993/1992 [1] on määritelty melun A-painotetun ekvivalenttitason LA,eq enimmäisarvot ulko- ja sisätiloissa. Päätöksessä määritetyt suurimmat sallitut äänitasot on esitetty taulukossa 3.1. Taulukko 3.1: Valtioneuvoston päätöksen 993/1992 mukaiset suurimmat sallitut ohjearvot. Sovellettava alue Ohjearvot ulkona Asumiseen käytettävät alueet, virkistysalueet taajamissa ja taajamien välittömässä läheisyydessä sekä hoito- tai oppilaitoksia palvelevat alueet Loma-asumiseen käytettävät alueet, leirintäalueet, taajamien ulkopuolella olevat virkistysalueet ja luonnonsuojelualueet Ohjearvot sisällä Melun A-painotetun ekvivalenttitason enimmäisarvo L A,eq Päiväaikaan (klo 7-22) Yöaikaan (klo 22-7) db 45/50 db* 45 db 40 db Asuin, potilas ja majoitushuoneet 35 db 30 db Opetus- ja kokoontumistilat 35 db - Liike- ja toimistohuoneet 45 db - *Yöohjearvo vaihtelee riippuen siitä, onko kyseessä uusi vai vanha alue. Uusilla alueilla yöohjearvo on 45 db ja vanhoilla alueilla 50 db. Oppilaitoksia palvelevilla alueilla ei sovelleta yöohjearvoa. A-Insinöörit Suunnittelu Oy a Kaukajärven Vinkkeli Meluselvitys

6 6(10) Melulle herkät alueet ja niillä noudatettavat vaatimukset Pihojen leikkialueet on määritetty oleskelualueiksi, jolloin niissä noudatetaan valtioneuvoston päätöksen 993/1992 mukaisia melutason ohjearvoja. Tontti tulkitaan Tampereen kaupungin kaavoitusosastolta saadun tiedon mukaan uudeksi alueeksi, joten oleskelualueilla liikenteestä aiheutuva A-painotettu keskiäänitaso ei saa ylittää päiväaikana (LA,eq,7-22) db tai yöaikana (LA,eq,22-7) 45 db. 4 MALLINNUS Meluselvityksissä käytettävä melumallinnusohjelmisto CadnaA 4.5 sisältää pohjoismaiset tieliikenne-, raideliikenne- ja ympäristömelun laskentamallit. Ohjelmistosta on voimassa oleva ylläpitosopimus, joka takaa, että käytössä on aina viimeinen versio ohjelmistosta. Melumallinnus perustuu pohjakartta-aineistosta luotavaan kolmiulotteiseen maastomalliin. Ohjelmisto ottaa huomioon maan ja rakennusten pintojen akustiset ominaisuudet. Laskennassa huomioon otettavien heijastusten määrä on 2. Mallinnuksessa rakennukset, tiet, pysäköintialueet yms. ovat ääntä heijastavia pintoja. Maanpinta on asetettu vaimentavaksi. Ohjelmisto laskee melun leviämisen maastossa tai rakennetussa ympäristössä liikennemäärien, ajonopeuksien ja raskaan liikenteen suhteellisten osuuksien perusteella. Liikenteen aiheuttamat A-painotetut keskiäänitasot on laskettu päivä- (LA,eq,7-22) ja yöaikaan (LA,eq,22-7). Melun leviämisen havainnollistamiseksi on liitteessä 1 esitetty mallinnuksen tuloksena saadut melukartat, jotka on laskettu 2 metriä maanpinnan yläpuolella käyttämällä laskentapisteiden välinä 2 m. Liitteessä 2 esitetyt kattoterassin melukartat on laskettu 2 m terassin lattiapinnan yläpuolella korkoasemasta +126,05 m. käyttämällä laskentapisteiden välillä 1 m. Melukartoissa keskiäänitasot on esitetty erivärisinä vyöhykkeinä, joiden leveys on 5 db. Vyöhykkeet on lisäksi jaettu pienempiin osiin mustilla viivoilla 1 db välein. Meluvyöhykkeet on piirretty karttoihin valtioneuvoston päätöksen ohjearvot ylittävältä osalta, eli silloin kun A-painotettu keskiäänitaso ylittää päiväajan kartoissa db ja yöajan kartoissa 45 db. Julkisivuille kohdistuvan melun suurimmat äänitasot on esitetty melukartoissa numeroarvoina julkisivun pinnan kohdalla. A-Insinöörit Suunnittelu Oy a Kaukajärven Vinkkeli Meluselvitys

7 7(10) 5 TULOKSET 5.1 Julkisivuille kohdistuva melu Rakennukset on mallinnuksessa oletettu täysin heijastaviksi, jolloin melukartoissa esitetyt äänitasot rakennusten julkisivuilla ovat noin 3 db suurempia kuin rakennuksen julkisivuihin kohdistuvat äänitasot. Tämä johtuu siitä, että melukarttoihin sisältyy julkisivusta heijastunut ääni, joka ei ole kulkemassa rakennuksen sisään, vaan julkisivusta pois. Toisin sanoen rakennuksen julkisivusta heijastunut ääni ei vaikuta rakennuksen sisälle muodostuvaan äänitasoon, eikä sitä oteta huomioon rakennuksen ulkovaipan äänitasoeroa laskettaessa. Rakennuksen julkisivuihin kohdistuvat liikenteestä johtuvat suurimmat päivä- ja yöaikaiset keskiäänitasot LA,eq,7-22 ja LA,eq,22-7 ilman heijastuksia on esitetty taulukossa Ulkovaipan ääneneristys Rakennuksen ulkovaipan ääneneristysvaatimus ilmoitetaan asemakaavassa julkisivuun kohdistuvan äänitason ja sisällä sallittavan äänitason erona ΔLA,vaad. Julkisivuille kohdistuvat suurimmat äänitasoerovaatimukset on laskettu ainoastaan asuinrakennuksen julkisivuille. Ne on laskettu taulukossa 5.1 ja esitetty lisäksi kuvassa 5.1. Taulukko 5.1: Suurimmat julkisivuille kohdistuvat keskiäänitasot ilman heijastuksia ja näistä lasketut äänitasoerovaatimukset. Tarkasteltava julkisivu Juvankadun puoleinen julkisivu Santaharjuntien puoleinen julkisivu Valtatie 9:n puoleinen päädyn julkisivu Ennustetilanne 2030 Päiväaika (L A,eq,7-22) Yöaika (L A,eq,22-7) Vaadittu Äänitasoero ΔL A,vaad db db 28 db db 57 db 29 db 68 db 61 db 33 db Pohjoinen julkisivu 68 db 61 db 33 db Valtatie 9:n puoleinen julkisivu 68 db 61 db 33 db Pohjoinen päädyn julkisivu 67 db 59 db 32 db Rakennuksen ulkovaipan ääneneristys mitoitetaan esimerkiksi Ympäristöministeriön ympäristöoppaan 108 [2] tai ohjeen RIL [3] mukaisilla menetelmillä. Mitoituksessa tulee ottaa huomioon ulkovaipassa olevien ikkunoiden, ikkunaovien, ulkoseinärakenteiden ja korvausilmaventtiilien muodostama kokonaisuus sekä rakennusosien ja huonetilan pinta-alat. A-Insinöörit Suunnittelu Oy a Kaukajärven Vinkkeli Meluselvitys

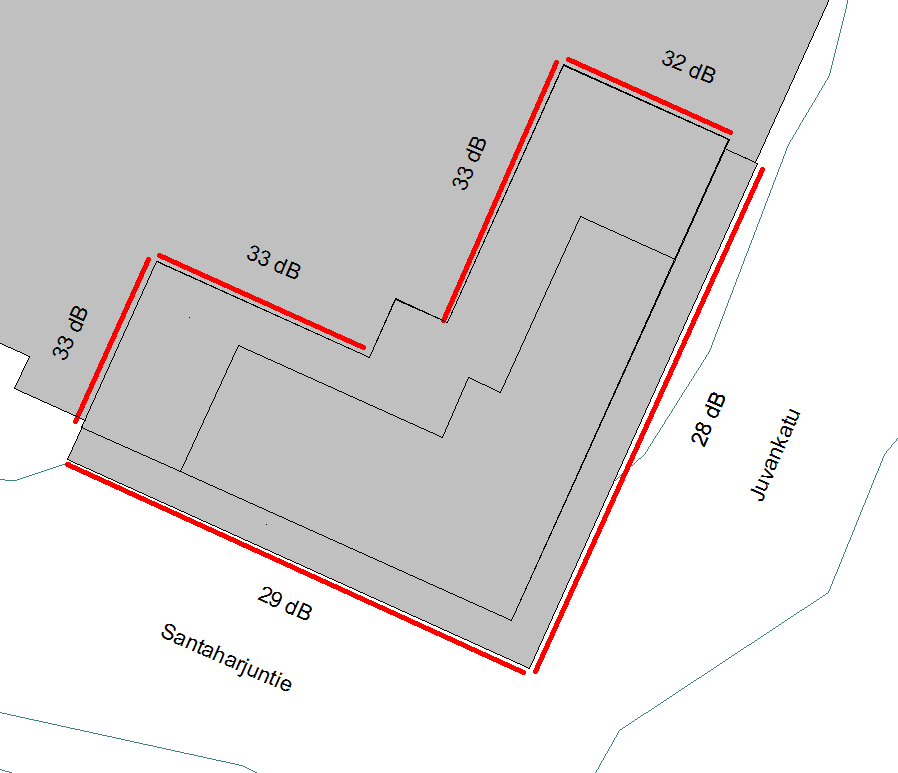

8 8(10) Kuva 5.1: Vaaditut äänitasoerot asuinrakennuksen julkisivuilla 5.3 Parvekkeiden suojaus melulta Kohteeseen on suunniteltu parvekkeita Juvankadun ja Santaharjuntien puoleisille julkisivuille. Taulukosta 5.1. sekä liitteen melukartoista nähdään, että näille julkisivuille kohdistuvat äänitasot ovat ilman heijastuksia suurimmillaan päiväaikaan (LA,eq,7-22) db ja yöaikaan (LA,eq,22-7) 57 db. Äänitasot ylittävät valtioneuvoston päätöksen ohjearvot, joten parvekkeet on lasitettava. Lasittamattomana parveke on ulkotilassa ja julkisivusta takaisin heijastuva ääni kasvattaa parvekkeella vallitsevaa äänitasoa. Lasitetun parvekkeen äänitasoeroa laskettaessa lasituksiin ja parvekkeen muihin vaipparakenteisiin kohdistuvaa heijastusta ei oteta huomioon, sillä tällöin ääni heijastuu lasituksen pinnasta poispäin, eikä näin ollen vaikuta parvekkeella muodostuvaan äänitasoon. Parvekkeen äänitasoerovaatimus ilmoitetaan julkisivun kohdalla ilman heijastuksia vallitsevan äänitason ja sisällä sallittavan äänitason erona ΔLA,vaad. Parvekelinjoille kohdistuvat suurimmat äänitasoerovaatimukset lasketaan yöajan keskiäänitasoista, jotka ovat tässä tapauksessa mitoittavia. Parvekelasitusten äänitasoerovaatimukset ΔLA,vaad ovat: - Juvankadun puoleiselle parvekkeille 10 db - Santaharjuntien puoleisille parvekkeille 12 db. Parvekelasitukset tulee mitoittaa lähteessä [4] esitetyllä menetelmällä. A-Insinöörit Suunnittelu Oy a Kaukajärven Vinkkeli Meluselvitys

9 9(10) 5.4 Äänitasot oleskelualuilla Kohteen oleskelualue sijaitsee 8-kerroksisen asuinrakennuksen katolla. Arkkitehdin suunnitelmien mukaan kattoterassin lattian korko on +124,05 m ja katolla sijaitsevien rakennusten korko +128, m, eli 4,5 m lattiatason yläpuolella. Terassilla vallitsevia äänitasoja on tutkittu tilanteessa, jossa Santaharjuntien puoleisen meluesteen korkeus on 3,5 m ja Juvankadun puoleisen meluesteen korkeus 1,5 m terassin lattiasta. Jotta mallinnuksen mukaiset äänitasot saavutetaan, terassilla sijaitsevat seinäpinnat on päällystettävä vähintään standardin ISO luokituksen mukaisella A-luokan absorptiomateriaalilla. Meluesteet voidaan toteuttaa heijastavalla lasipinnalla. Mallinnuksen perusteella uuden alueen mukainen 45 db yöajan vaatimus täyttyy sillä osalla terassin alueesta, joka näkyy valkoisella värillä liitteen 2 yöajan melukartassa sivulla 2. 6 LOPPUPÄÄTELMÄ Tässä lausunnossa on tutkittu kohteessa Kaukajärven Vinkkeli liikennemelun aiheuttamia äänitasoja rakennuksen julkisivuilla ja oleskelualueilla. Mallinnuksen perusteella julkisivuun kohdistuvan äänitason ja sisällä sallittavan äänitason ero ΔLA,vaad on suurimmillaan 33 db kohteen pohjoisilla ja itäisillä julkisivuilla. Vaaditut äänitasoerot eri julkisivuilla on laskettu taulukossa 5.1 ja esitetty kuvassa 5.1. Kohteen Juvankadun ja Santaharjunkadun puoleisilla julkisivuilla olevat parvekkeet on lasitettava. Lasitukselle vaadittu äänitasoero määräytyy taulukossa 5.1 esitettyjen julkisivuille kohdistuvien äänitasojen mukaan ja on esitetty molemmille parvekejulkisivuille kohdassa 5.3. Lasitusten äänitasoerovaatimus ΔLA,vaad on suurimmillaan 12 db. Kohteen kattoterassilla sijaitseva oleskelualue on suojattava meluestein ja terassin seinäpinnalle on tämän lisäksi lisättävä vaimentavaa absorptiomateriaalia. Terassin seinäpintojen ja meluesteiden korkeudet on esitetty kohdassa 5.4. Valtioneuvoston ohjearvot täyttävät alueet on esitetty tässä tilanteessa valkoisena liitteen 2 yöajan melukartoissa. Tampereella A-INSINÖÖRIT SUUNNITTELU OY Henry Niemi, akustiikkasuunnittelija Antti Mikkilä, projektipäällikkö A-Insinöörit Suunnittelu Oy a Kaukajärven Vinkkeli Meluselvitys

10 10(10) Liitteet: 1. Melukartat (4 s.) 2. Kattoterassin melukartat (2 s.) Lähteet: 1. Valtioneuvoston päätös melutason ohjearvoista. Suomen säädöskokoelma, nro 998/ Rakennuksen julkisivun ääneneristävyyden mitoittaminen Helsinki, ympäristöministeriö, ympäristöopas Kylliäinen, M. & Hongisto, V RIL Rakennusten akustinen suunnittelu: Akustiikan perusteet. Helsinki, Suomen Rakennusinsinöörien Liitto RIL ry. 4. Kylliäinen, M Parvekelasitusten mitoitus melualueella. Tampere, A- Insinöörit Suunnittelu Oy, muistio d ( ). A-Insinöörit Suunnittelu Oy a Kaukajärven Vinkkeli Meluselvitys

11 a LIITE 1, s. 1(4) Kaukajärven Vinkkeli Tieliikenteen melutasot nykytilanteessa Meluvyöhykkeet laskentakorkeus: +2,0 m maanpinnan yläpuolella julkisivuheijastuksen kanssa Julkisivujen äänitasot: I (kuusikulmioiden sisällä olevat numeroarvot) suurimmat äänitasot korkeussuunnassa ilman julkisivuheijastusta Santaharjuntie VIII Juvankatu A-painotettu keskiäänitaso päiväaikaan LA,eq,7-22 A-Insinöörit Suunnittelu Oy Satakunnankatu 23 A, Tampere etunimi.sukunimi@ains.fi Mittakaava 1:800 Henry Niemi, DI CadnaA Version (32 Bit) < db > db > 60 db > 65 db > 70 db > 75 db > 80 db

12 a LIITE 1, s. 2(4) Kaukajärven Vinkkeli Tieliikenteen melutasot nykytilanteessa Meluvyöhykkeet laskentakorkeus: +2,0 m maanpinnan yläpuolella julkisivuheijastuksen kanssa Julkisivujen äänitasot: I (kuusikulmioiden sisällä olevat numeroarvot) suurimmat äänitasot korkeussuunnassa ilman julkisivuheijastusta Santaharjuntie VIII Juvankatu A-painotettu keskiäänitaso yöaikaan LA,eq,22-7 A-Insinöörit Suunnittelu Oy Satakunnankatu 23 A, Tampere etunimi.sukunimi@ains.fi Mittakaava 1:800 Henry Niemi, DI CadnaA Version (32 Bit) < 45 db > 45 db > 50 db > db > 60 db > 65 db > 70 db > 75 db > 80 db

13 a LIITE 1, s. 3(4) Kaukajärven Vinkkeli Tieliikenteen melutasot ennustetilanteessa vuonna 2030 Meluvyöhykkeet laskentakorkeus: +2,0 m maanpinnan yläpuolella julkisivuheijastuksen kanssa Julkisivujen äänitasot: I (kuusikulmioiden sisällä olevat numeroarvot) suurimmat äänitasot korkeussuunnassa ilman julkisivuheijastusta Santaharjuntie VIII Juvankatu A-painotettu keskiäänitaso päiväaikaan LA,eq,7-22 A-Insinöörit Suunnittelu Oy Satakunnankatu 23 A, Tampere etunimi.sukunimi@ains.fi Mittakaava 1:800 Henry Niemi, DI CadnaA Version (32 Bit) < db > db > 60 db > 65 db > 70 db > 75 db > 80 db

14 a LIITE 1, s. 4(4) Kaukajärven Vinkkeli Tieliikenteen melutasot ennustetilanteessa vuonna 2030 Meluvyöhykkeet laskentakorkeus: +2,0 m maanpinnan yläpuolella julkisivuheijastuksen kanssa Julkisivujen äänitasot: I (kuusikulmioiden sisällä olevat numeroarvot) suurimmat äänitasot korkeussuunnassa ilman julkisivuheijastusta Santaharjuntie VIII Juvankatu A-painotettu keskiäänitaso yöaikaan LA,eq,22-7 A-Insinöörit Suunnittelu Oy Satakunnankatu 23 A, Tampere etunimi.sukunimi@ains.fi Mittakaava 1:800 Henry Niemi, DI CadnaA Version (32 Bit) < 45 db > 45 db > 50 db > db > 60 db > 65 db > 70 db > 75 db > 80 db

15 a LIITE 2, s. 1(2) Kaukajärven Vinkkeli Tieliikenteen melutasot kattoterassilla ennustetilanteessa vuonna 2030 Meluvyöhykkeet + 128,6 m laskentakorkeus: +126,1 m (2 m kattoterassin yläpuolella) julkisivuheijastuksen kanssa Siniset viivat: lasia Ruskeat viivat: vähintään A-luokan absorptiomateriaalia + 128,6 m Terassi, + 124,1 m Melueste h = 1,5 m Melueste h = 3,5 m A-Insinöörit Suunnittelu Oy Satakunnankatu 23 A, Tampere etunimi.sukunimi@ains.fi Mittakaava 1:300 Henry Niemi, DI CadnaA Version (32 Bit) A-painotettu keskiäänitaso päiväaikaan LA,eq,7-22 < db > db > 60 db > 65 db > 70 db > 75 db > 80 db

16 a LIITE 2, s. 2(2) Kaukajärven Vinkkeli Tieliikenteen melutasot kattoterassilla ennustetilanteessa vuonna 2030 Meluvyöhykkeet + 128,6 m laskentakorkeus: +126,1 m (2 m kattoterassin yläpuolella) julkisivuheijastuksen kanssa Siniset viivat: lasia Ruskeat viivat: vähintään A-luokan absorptiomateriaalia + 128,6 m Terassi, + 124,1 m Melueste h = 1,5 m Melueste h = 3,5 m A-painotettu keskiäänitaso yöaikaan LA,eq,22-7 A-Insinöörit Suunnittelu Oy Satakunnankatu 23 A, Tampere etunimi.sukunimi@ains.fi Mittakaava 1:300 Henry Niemi, DI CadnaA Version (32 Bit) < 45 db > 45 db > 50 db > db > 60 db > 65 db > 70 db > 75 db > 80 db
