DALI-koulutus, teoriaosio

Koko: px
Aloita esitys sivulta:

Download "DALI-koulutus, teoriaosio"

Transkriptio

1 DALI-koulutus, teoriaosio

2 DALI-valaistuksenohjausjärjestelmä ja valaistuksenohjauksen tarpeet DALI-järjestelmän fyysinen rakenne DALI-järjestelmän osoitejärjestelmä ja ohjelmallinen rakenne DALI-järjestelmän ohjelmointi Yhteenveto DALI-järjestelmästä, miksi valita DALI? TALOTEKNIIKKA / Kari Kallioharju 2

3 Mikä on DALI? DALI (Digital Addressable Lighting Interface) on kansainvälisiin standardeihin (IEC ja IEC 62386) perustuva, valaistuksenohjaukseen tarkoitettu avoin tiedonsiirtoprotokolla. DALI kehitettiin suurten valaisin- ja liitäntälaitevalmistajan yhteistyönä 1990-luvun loppupuolella. DALI on digitaaliseen väylätekniikkaan perustuva osoitteellinen ja kaksisuuntainen valaistuksenohjausjärjestelmä, joka soveltuu niin kaupallisiin, arkkitehtonisiin kuin yksityisasuntojen valaistussovelluksiin. Järjestelmät voivat olla pieniä ja kevyitä tai massiivisia ja muihin järjestelmiin yhdistettyjä (esim. KNX/LON). DALIlla saadaan yksinkertaisilla johdotuksilla ja ohjelmoinnilla aikaan energiansäästäviä, säädettäviä ja helposti muunneltavia valaistusratkaisuja. Lisäksi kaksisuuntaisen toiminnan ansiosta järjestelmän vikatietojen ja kulutuksen seuranta onnistuu keskitetysti. DALI valmistajilla ja kehitysyhteisöllä on yhteinen ryhmä, AG-DALI. Jäsenistöön kuuluvat mm. kaikki merkittävimmät valaisinvalmistajat. Linkki AG-DALIn jäsenistöön: TALOTEKNIIKKA / Kari Kallioharju 3

4 Mikä on DALI-järjestelmän tilanne Suomessa ja Euroopassa? Suomi muuta Eurooppaa pahasti jäljessä => vain noin prosentti Euroopan DALI-kohteista Suomessa Norjassa arviolta 70 % julkisten tilojen valaistuksenohjauksista on toteutettu DALI-järjestelmällä Suomen suurin DALI-kohde Helsingin Kaisantalo (~70 reititintä), toiseksi suurin Tampereen ammattikorkeakoulun Teiskontien toimipisteeseen valmistuva G-talo (~45 reititintä) Muita suuria DALI-kohteita Suomessa ovat esimerkiksi Helsingin uusi musiikkitalo ja nykytaiteen museo Kiasma Suuri osa toteutettavista kohteista edelleen pieniä (alle 64 laitetta) DALI-verkkoja TALOTEKNIIKKA / Kari Kallioharju 4

5 DALI-standardointi DALI -valaisinliitäntälaitteista tehtiin aluksi lisäosa E (2002) loisteputkivalaisinstandardiin IEC DALI -standardi IEC tehtiin alustavasti vain liitäntälaitteille ja viestikehykselle, eikä siinä ole mukana esimerkiksi törmäystarkastelua tai ohjainten vaatimuksia DALI-AG (kehityksestä vastaava työryhmä, perustettu 1999) pyrki saamaan kaikki DALI -laitteet standardiin vuoden 2011 loppuun mennessä, mutta standardi on edelleen ohjainlaitteiden osalta auki (kevät 2012) Pohjois-Amerikassa oma standardinsa, NEMA (The National Electrical Manufactures Association, vuodelta 2004) TALOTEKNIIKKA / Kari Kallioharju 5

6 Lähde: IEC draft TALOTEKNIIKKA / Kari Kallioharju 6

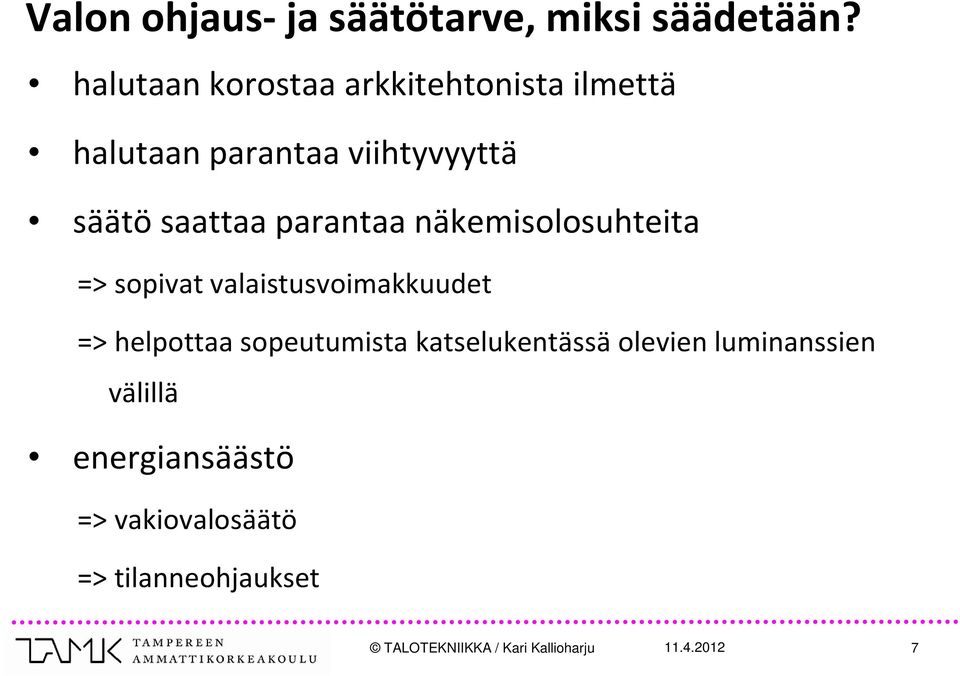

7 Valon ohjaus- ja säätötarve, miksi säädetään? halutaan korostaa arkkitehtonista ilmettä halutaan parantaa viihtyvyyttä säätö saattaa parantaa näkemisolosuhteita => sopivat valaistusvoimakkuudet => helpottaa sopeutumista katselukentässä olevien luminanssien välillä energiansäästö => vakiovalosäätö => tilanneohjaukset TALOTEKNIIKKA / Kari Kallioharju 7

8 Miten valaistuksenohjauksella voidaan vaikuttaa energiankulutukseen? CCG Loistevalaisin magneettisella liitäntälaitteella (conventional control gear) ECG Loistevalaisin elektronisella liitäntälaitteella (electronic control gear) DIM ECG Loistevalaisin elektronisella liitäntälaitteella ja vakiovalonsäädöllä (dimmable electronic control gear) DIM ECG + Sensor - Loistevalaisin elektronisella liitäntälaitteella ja vakiovalonsäädöllä sekä läsnäolotunnistimella (dimmable electronic control gear with sensor) TALOTEKNIIKKA / Kari Kallioharju 8

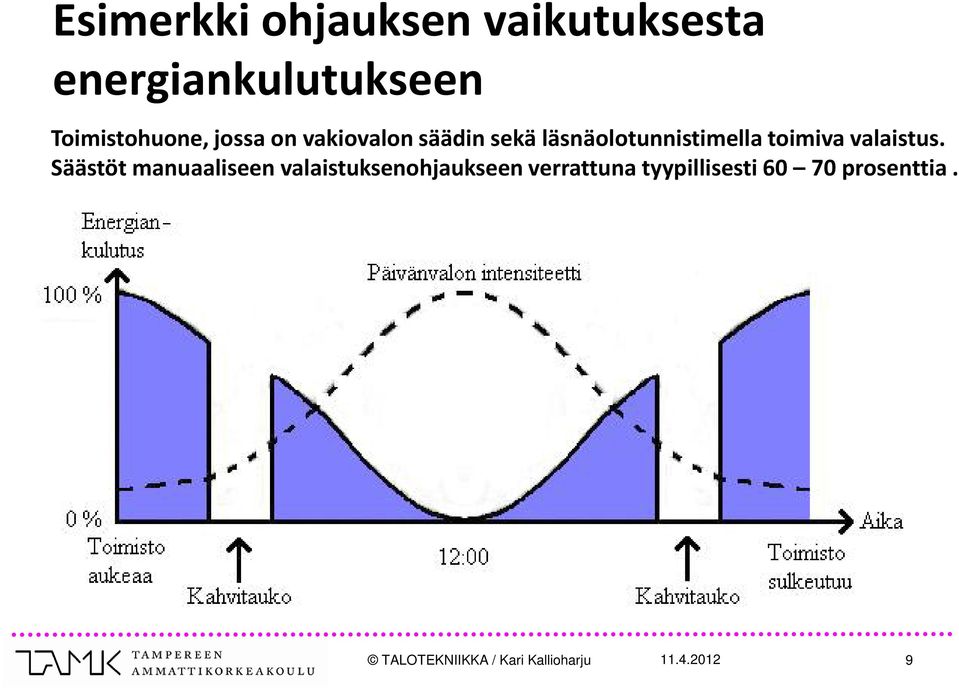

9 Esimerkki ohjauksen vaikutuksesta energiankulutukseen Toimistohuone, jossa on vakiovalon säädin sekä läsnäolotunnistimella toimiva valaistus. Säästöt manuaaliseen valaistuksenohjaukseen verrattuna tyypillisesti prosenttia. TALOTEKNIIKKA / Kari Kallioharju 9

10 Esimerkkejä ohjauksen lisäämisen vaikutuksista saneerauskohteissa Lähde: Jukka Riikkula, Helvar 2011 TALOTEKNIIKKA / Kari Kallioharju 10

11 DALI-valaistuksenohjausjärjestelmä ja valaistuksenohjauksen tarpeet DALI-järjestelmän fyysinen rakenne DALI-järjestelmän osoitejärjestelmä ja ohjelmallinen rakenne DALI-järjestelmän ohjelmointi Yhteenveto DALI-järjestelmästä, miksi valita DALI? TALOTEKNIIKKA / Kari Kallioharju 11

12 DALI-järjestelmän fyysinen rakenne Yksinkertaisimmillaan uusi DALI-järjestelmä muodostuu teholähteestä, ohjainlaitteesta, valaisimen DALI-liitäntälaitteesta sekä kaksijohtimisesta DALI - väylästä. Yhdessä DALI-verkossa laitteita voi olla 64 kappaletta, mutta reitittimien avulla verkkoja voidaan yhdistää tuhansien DALI-laitteiden kokonaisuuksiksi. (64 laitteen verkkoja voidaan tietyin rajoituksin laajentaa myös toistimien avulla). DALI -kaapeloinnin ei tarvitse olla parikierrettyä, eristettyä eikä siihen tarvita päätevastuksia. Johtimien ja suoraan väylään kiinnitettävien ohjainten tulee olla kuitenkin verkkojännitteen kestäviä (esim. MMJ/ML). Ohjaimena voivat toimia DALI -ohjaimet, mutta myös tavalliset kytkimet/anturit tai vastaavat voidaan liittää erilaisilla väyläsovittimilla DALI-järjestelmään. TALOTEKNIIKKA / Kari Kallioharju 12

13 Reititin DALI-järjestelmässä DALI-reitittimien avulla voidaan yhdistää 64 laitteen DALI-verkkoja suuremmiksi kokonaisuuksiksi. Yhden reitittimen avulla voidaan liittää kaksi 64 laitetta sisältävää DALI-verkkoa toisiinsa (yht. 128 laitetta). Linkittämällä reitittimiä ja samalla niiden alla olevia DALI-verkkoja toisiinsa Ethernet-kaapelin avulla, voidaan järjestelmän kokoa kasvattaa kattamaan jopa DALI-laitetta. Tämän hetkinen suositus reitittimien maksimimäärälle on 100 kappaletta, mutta tätäkin suurempia järjestelmiä on jo tekeillä. TALOTEKNIIKKA / Kari Kallioharju 13

14 DALI-järjestelmän osia Liitäntälaitteet Painonapit Tehoyksikkö Sensorit Ohjelmointipiste Säädettävät muuntajat ja LED-driverit TALOTEKNIIKKA / Kari Kallioharju 14

15 DALI-järjestelmän fyysinen asennus Verkkovirran säätämiseen tarkoitetut rele- ja himmenninlähdöt, virtalähteet, sekä eri järjestelmien liitäntäyksiköt asennetaan DIN-kiskoon kosketussuojattuun koteloon tai keskukseen Järjestelmässä kahden laitteen välinen maksimietäisyys on kaapeleissa syntyvän jännitteenaleneman vuoksi noin 300 metriä (1,5mm 2 ), jolloin suureen järjestelmään saatetaan tarvita tila- tai kerroskohtaisia ohjauskoteloita TALOTEKNIIKKA / Kari Kallioharju 15

16 Tavalliset painonapit, kytkimet ja tunnistimet voidaan liittää järjestelmään joko mini-sisääntuloyksiköllä, joka kytketään kojerasian taakse, tai DALI -ohjauskeskukseen asennetun sisääntuloyksikön kautta. Jos järjestelmään kuuluu DALI-liitäntälaitteita ja minisisääntuloyksiköitä, on sisääntuloyksikköön liitettävien kytkinlaitteiden oltava verkkovirran kestäviä. DIN-kiskoasenteiseen sisääntuloyksikköön voidaan aina liittää myös pienoisjännitteelle koestettuja kytkinlaitteita. Myös analogiatietoa voidaan sovittimilla kääntää DALI -komennoiksi. TALOTEKNIIKKA / Kari Kallioharju 16

17 DALI -laitteissa on esiohjelmoidut tehdasasetukset, joiden muuttaminen onnistuu valmistajien tarjoamilla ohjelmistoilla, kosketusnäytöillä, kaukosäätimillä tai joillain DALI-ohjaimilla DALI -järjestelmä voidaan liittää olemassa oleviin valaistuksenohjausjärjestelmiin (esimerkiksi 1-10 V/DMX/DSI) tai rakennusautomaatiojärjestelmiin (esimerkiksi LON/KNX) TALOTEKNIIKKA / Kari Kallioharju 17

18 Tehonsyöttö DALI-väylään DALI-järjestelmä tarvitsee erillisen virtalähteen, maksimivirran ollessa kuitenkin 250 ma. Teholähteitä saa mm. DIN -kiskoasennuksiin ja uppo- tai pintaasennuksiin. Laitteesta riippuen niiden tuottama virta on yleensä ma. Vanhoissa DALI-kohteissa saattaa olla käytössä myös ratkaisu, joissa Helvarin liitäntälaitteet syöttävät pientä järjestelmää. Yksi vanhanmallinen DALI-liitäntälaite voi syöttää väylään 20 ma, mutta ominaisuus on uusista laitteista poistettu. TALOTEKNIIKKA / Kari Kallioharju 18

19 Esimerkki Helvarin vanhalla liitäntälaitteella syötetystä DALI-järjestelmästä -> ei uusissa liitäntälaitteissa Helvarin vanhanmallinen elektroninen liitäntälaite pystyy syöttämään väylään 20 ma virran. Tässä esimerkissä multisensori vaatii toimiakseen väylästä 15 ma virran, joten pienissä järjestelmissä erillinen teholähde ei ole aina välttämätön. TALOTEKNIIKKA / Kari Kallioharju 19

20 Esimerkki tyypillisestä pienehköstä DALIjärjestelmästä max 300 m DALI-teholähde syöttää väylään enintään 250 ma virran. Väylän komponentit vaativat 2mA...20mA. Väylässä EI saa olla kahta virtalähdettä syöttämässä samaa väylää samaan aikaan (huomioitava laitteissa, joissa teholähde on sisäänrakennettuna, esim. reititin). TALOTEKNIIKKA / Kari Kallioharju 20

21 Esimerkki: Loisteputkivalaisinten säätö DALI-ohjaimella TALOTEKNIIKKA / Kari Kallioharju 21

22 DALI-valaistuksenohjausjärjestelmä ja valaistuksenohjauksen tarpeet DALI-järjestelmän fyysinen rakenne DALI-järjestelmän osoitejärjestelmä ja ohjelmallinen rakenne DALI-järjestelmän ohjelmointi Yhteenveto DALI-järjestelmästä, miksi valita DALI? TALOTEKNIIKKA / Kari Kallioharju 22

23 DALI-järjestelmän ohjelmalliset osoite- ja ohjausratkaisut Jokainen valaisimen liitäntälaite (ballasti) luo 24-bittisen yksilöllisen laiteosoitteen, joka varmistaa laitteen identifioinnin. Ohjauksessa 24-bit laiteosoitetta ei käytetä. Ohjausta varten ohjainyksikkö määrää 6-bittisen lyhytosoitteen (0-63), jolla laitetta kutsutaan. Tämän vuoksi ilman reititintä yhteen DALI-verkkoon voi liittää maksimissaan 64 laitetta. Ilman reititintä järjestelmä voi sisältää maksimissaan 16 ryhmää (group), joista jokaiselle voidaan asettaa eri ryhmäkohtaiset valaistustilanteet. Yksi ja sama kuormalaite voi kuulua useaan eri ryhmään. Valaisimen liitäntälaitteeseen voi tallentaa valaistustilanteita (scene), joita voi olla enintään 16 erilaista. Näitä voidaan kutsua ohjaimilla, kuten painonapeilla tai kaukosäätimellä. Ohjainlaitteeseen tallennetaan mitä osoitetta/ryhmää se kutsuu ja minkä komennon se lähettää. Laite voi ohjata myös koko järjestelmää broadcast -käskyllä. Komentoja on useita erilaisia, esimerkiksi mene tilanteeseen 2, päälle/pois tai nosta tasoa. TALOTEKNIIKKA / Kari Kallioharju 23

24 DALI-väylän dataliikenteen jännitetasot Lähettimen 0-bittiä vastaa jännitetaso 0 volttia (± 4,5 volttia) ja 1-bittiä jännitetaso 16 volttia (± 4,5 volttia) Vastaanottimen 0-bittiä vastaa jännitetaso 0 volttia (± 6,5 volttia) ja 1-bittiä jännitetaso 16 volttia (± 6,5 volttia) Määrittelemättömällä alueella bittiä ei luokitella ykköseksi tai nollaksi Matalan ja korkean jännitetason suuri ero tekee DALI-väylän signaalista lähes immuunin sähköiselle kohinalle Perustilassa väylässä on ylätason jännite (16 V ± 4,5 V) TALOTEKNIIKKA / Kari Kallioharju 24

25 Manchester-koodaus DALI -väylän tiedonsiirrossa käytetään Manchester-koodausta Koodauksessa jokaisen bitin kohdalla tapahtuu muutos, vaikka datassa olisi useampi sama bitti peräkkäin Alhainen jännitetaso ja suhteellisen pieni siirtonopeus (1,2 kbit/s = 1200 baudia/s) pienentää sähkömagneettisten häiriöiden vaikutusta väylän signaaliin (vrt esim. KNX = 9,6 kbit/s) Manchester-koodaustapa mahdollistaisi tiedonsiirron myös muuntajien läpi TALOTEKNIIKKA / Kari Kallioharju 25

26 DALI-sanoman viestikehys Osoite (yhden tietyn liitäntälaitteen) Broadcast (kaikki liitäntälaitteet) Ryhmä (tietyt liitäntälaitteet) Osoitteellinen siirtyminen määrättyyn valaistustilanteeseen (go to scene) Broadcast valaistustilanne (kaikkia liitäntälaitteita koskeva) Ryhmän valaistustilanne XXXXXX esittää yhden liitäntälaitteen 6-bitin osoitetta. Vaihtoehtoja on 64 kappaletta YYYYYYYY esittää liitäntälaitteelle lähetettävää 8-bitin käskyä. Vaihtoehtoja on 255 kappaletta ZZZZ esittää ryhmän 4-bitin osoitetta. Jokainen liitäntälaite voi kuulua max. 16 ryhmään SSSS esittää 4-bitin valaistustilannetta. Jokaisella liitäntälaitteella voi olla max. 16 valaistustilannetta TALOTEKNIIKKA / Kari Kallioharju 26

27 Valotaso osoitteelle (yhden tietyn liitäntälaitteen) Valotaso broadcastina (kaikki liitäntälaitteet) Valotaso ryhmälle (tietyt liitäntälaitteet) GGGGGGGG esittää ohjaimelta lähetettävää 8-bitin valotasotietoa. Valotasoja voi olla 255, joista 0 on OFF ja 254 on 100 prosentin valaistustaso TALOTEKNIIKKA / Kari Kallioharju 27

28 DALI-liitäntälaitteen valotason säätö Liitäntälaitteen digitaalisia valotasoja on 255, jossa valotaso 0 vastaa kirkkaudeltaan 0% ja valotaso 254 kirkkaudeltaan 100% Valaistuksen himmennysalue on välillä 0,1 % - 100% Valotasot säätyvät logaritmisesti, jolloin ihmissilmä havaitsee lineaarisen valotason muutoksen. Ihmissilmän aistima valotason muutos Valotasojen säätökäyrä (logaritminen) TALOTEKNIIKKA / Kari Kallioharju 28

29 DALI-järjestelmän muistipaikat DALI-järjestelmä ei tarvitse keskusyksikköä, vaan tarvittava tieto tallennetaan yksittäisiin ohjaimiin ja liitäntälaitteisiin, jotka voidaan tarvittaessa ohjelmoida uudelleen. Tieto tallentuu Flash-muistiin (ei pyyhkiydy virtakatkoksessa). Jaksollisia- tai aikaohjauksia varten järjestelmään tulee liittää esimerkiksi kosketusnäyttö tai reititin, joissa on sisäänrakennettu kello. Reitittimessä on myös enemmän muistitilaa, joka mahdollistaa esimerkiksi loogisten operaattoreiden käytön (mm. AND, OR, NAND ja NOR). TALOTEKNIIKKA / Kari Kallioharju 29

30 DALI-liitäntälaitteiden muistipaikat DALI-yhteensopiviin liitäntälaitteisiin voidaan tallentaa seuraavat tiedot: laitteen osoite (pitkä- ja lyhytosoite) ryhmätiedot (yksi tai useita) minimi- ja maksimivalaistustasot säätöaika (0-1,5 min) 16 valaistustilannetta hätätilatoiminnot (väylän katkeaminen/sähkökatkos) Myös viimeisin valaistustaso jää muistiin sammutettaessa TALOTEKNIIKKA / Kari Kallioharju 30

31 Huom! Liitäntälaitteen toiminta-asettelu sähkökatkon jälkeen Sähkökatkostilanteita varten liitäntälaitteelle on mahdollista määritellä valotaso, johon valaisin asettuu jännitteen palautuessa. Tehdasasetuksena liitäntälaite asettuu jännitteen palattua 100 % valotasoon, mikä kannattaa huomioida vähän käytetyissä tiloissa (esimerkiksi kesämökit tai haja-asutusalueet joissa sähkökatkokset ovat todennäköisempiä). TALOTEKNIIKKA / Kari Kallioharju 31

32 DALI-ohjaimien muistipaikat DALI -ohjaimiin voidaan tallentaa seuraavat tiedot: laitteen osoite kutsuuko komento osoitetta/ryhmää/koko järjestelmää mikä komento lähetetään Saman ohjaimen eri painonapit/kytkimet ovat ryhmän tai osoitteen ohjauksessa toisistaan täysin riippumattomia TALOTEKNIIKKA / Kari Kallioharju 32

33 DALI-valaistuksenohjausjärjestelmä ja valaistuksenohjauksen tarpeet DALI-järjestelmän fyysinen rakenne DALI-järjestelmän osoitejärjestelmä ja ohjelmallinen rakenne DALI-järjestelmän ohjelmointi Yhteenveto DALI-järjestelmästä, miksi valita DALI? TALOTEKNIIKKA / Kari Kallioharju 33

34 Pienemmän DALI-järjestelmän ohjelmointi DALI-järjestelmän ohjelmointi tapahtuu yleensä tietokoneella. Pienemmässä järjestelmässä väylään liitytään ohjelmointikaapelilla väylän ohjelmointipisteestä. Helvarin DALI-kaapeli on tällä hetkellä sarjaporttiin liitettävä (RS-232), mutta se on päivittymässä vuoden 2012 aikana USB-kaapeliksi, joita muutkin valmistajat käyttävät. Tietokoneella väylää ohjelmoidaan ohjelmointityökalun avulla (esim. Helvar Toolbox). Ohjelmointia voidaan tehdä myös LCD-kosketusnäytöltä ja rajoitetusti kauko-ohjaimesta. TALOTEKNIIKKA / Kari Kallioharju 34

35 Suuremman DALI-järjestelmän ohjelmointi Suuremman, reitittimellä varustetun DALI-järjestelmän ohjelmointi tapahtuu tyypillisesti reitittimen ethernet-liitynnän kautta. Ohjelmointiin käytetään tällöin kehittyneempiä ohjelmointityökaluja, kuten esimerkiksi Helvarin Designer-ohjelmistoa DA+ DA- GNL DA+DA- Aliverkko1 Aliverkko Ethernetverkkoyhteys TALOTEKNIIKKA / Kari Kallioharju 35

36 Reititinjärjestelmien osoitteenmuodostus Ohessa on esitetty DALI-järjestelmä, jossa on 3 reititintä. Reitittimen 3 aliverkkoon 2 on liitetty monipainike osoitteeseen 1. Monipainikkeen 6.painike on osoitteeltaan X.Y.Z.Q.R Merkitys Tarkoitus X Reitittimen klusteri Reitittimen ryhmä Y Reitittimen osoite Reitittimen yksilöinti Z Aliverkko DALI-verkko 1 tai 2 Q Laite Reitittimen aliverkossa olevan laitteen osoite R Kosketin Ohjainlaitteen painike Laajemmassa järjestelmässä reitittimet on yhdistetty toisiinsa Ethernet-kaapelilla. Tämä nopeuttaa tiedonsiirtoa järjestelmän sisällä. TALOTEKNIIKKA / Kari Kallioharju 36

37 DALI-valaistuksenohjausjärjestelmä ja valaistuksenohjauksen tarpeet DALI-järjestelmän fyysinen rakenne DALI-järjestelmän osoitejärjestelmä ja ohjelmallinen rakenne DALI-järjestelmän ohjelmointi Yhteenveto DALI-järjestelmästä, miksi valita DALI? TALOTEKNIIKKA / Kari Kallioharju 37

38 Yhteenveto DALI-järjestelmästä Laitteiden enimmäismäärä järjestelmässä 64 (12 800) Valaistusryhmien määrä yhdessä järjestelmässä 16 (25 600) Datasiirtonopeus Datasiirtomenetelmä Alempi jännitetaso (nimellisarvo) Ylempi jännitetaso (nimellisarvo) Maksimijännitteenalenema Ohjauskaapelin maksimipituus DALI-järjestelmän enimmäisvirta Valotasojen määrä väylässä 1,2 kbit/s (1200 baudia/s) Manchester-koodaus 0 V 16 V 2 V 300 m 250 ma OFF Valaistustilanteiden määrä 16 ( ) TALOTEKNIIKKA / Kari Kallioharju 38

39 Miksi valita DALI? Hajautettu järjestelmä ei ole riippuvainen keskusyksiköstä Muutosjoustava, ohjelmoimalla voidaan muokata valaistuksen toimintaa ilman johdotusmuutoksia Väylällä hyvä häiriönsietokyky Kaksisuuntainen kommunikointi (esim. vika- ja energianmittaustiedot laitteilta) Mahdollisuus energiankulutuksen seurantaan => D vaatimukset Ei vaadi parikierrettyä johdinta (johdotus MMJ/ML) ja johdotus on polarisaatiovapaa Pienet järjestelmät toimivat ilman ohjelmointia (isot järjestelmät saattavat vaatia ohjelmoinnin) Pystyy ohjaamaan muita valaistusohjaustapoja (1-10 V, DSI, DMX) ja voidaan liittää osaksi muita taloautomaatiojärjestelmiä (LON, BACnet, KNX) Jopa perinteisiä ohjausratkaisuja edullisempi toteuttaa TALOTEKNIIKKA / Kari Kallioharju 39

40 Vertailu muihin yleisiin valaistuksenohjausratkaisuihin Suorapainikeohjaus tai 1-10 V DSI DALI + edullisia pienille järjestelmille +polariteettivapaa väylä +polariteettivapaa väylä + helppokäyttöisiä +sammutus ilman verkkovirran katkaisua +digitaalinen valojen sammutus +eivät vaadi ohjelmointia +ei vaadi ohjelmointia +pienet järjestelmät eivät vaadi ohjelmointia + muutokset eivät vaadi uudelleenjohdotusta +kaksisuuntainen kommunikointi + standardi ohjausprotokolla -muutokset vaativat uudelleenjohdotuksen -ei valaistustilanteita -muutokset vaativat uudelleenjohdotuksen - ei valaistustilanteita -vaatii sovitemodulin - ei standardi, ratkaisut voivat muuttua -isoissa järjestelmissä tarvitaan ohjelmointia -viallisen laitteen vaihto vaatii (yleensä) ohjelmointia -kokorajoituksia (64 laitetta ilman reititintä) - lepokulutus TALOTEKNIIKKA / Kari Kallioharju 40

41 Esimerkki DALI-järjestelmästä (1/4) TALOTEKNIIKKA / Kari Kallioharju 41

42 Esimerkki DALI-järjestelmästä (2/4) JOHDOTUKSET JA LAITTEET TALOTEKNIIKKA / Kari Kallioharju 42

43 Esimerkki DALI-järjestelmästä (3/4) RYHMIIN JAKO TALOTEKNIIKKA / Kari Kallioharju 43

44 Esimerkki DALI-järjestelmästä (4/4) RYHMIEN MUUTOKSET TALOTEKNIIKKA / Kari Kallioharju 44
