Järjestelmän yleiskuvaus

Transkriptio

1 Asennusohjeet

2 Ulkomaailma Kiinteistö Wirepas mesh Mount Kelvin applikaatio Internetyhteys Ethernet DALI 3. osapuolien integraatiot Mount Kelvin pilvipalvelu Mount Kelvin keskusyksikkö Puheohjaus Langaton EnOcean kytkin Järjestelmän yleiskuvaus Mount Kelvin on valaistuksenohjausjärjestelmä, joka käyttää DALI-väylää. Valaistuksen ohjaukseen käytetään: 1. Langattomia ja paristottomia EnOcean-kytkimiä 2. DALI-väylään kytkettäviä valaisinohjaimia 3. DALI-väylään kytkettäviä liike- ja valoisuusantureita 4. Mount Kelvin -kännykkäapplikaatiota (ios ja Android) 5. Amazon Echo -puheohjainta (katso sivu 12) Ongelmatilanteissa ota yhteyttä: Mount Kelvinin ohjauskomponentit asennetaan keskitetysti sähkökeskuksen DIN-kiskoon. Näin valitset oikean Mount Kelvin keskusyksikön Mount Kelvin keskusyksiköitä on neljää eri mallia: Mount Kelvin Medium sähkönumero Keskusyksikköön voi liittää yhden DALI-universumin (Helvar Helvar 402). Mount Kelvin Large sähkönumero Keskusyksikköön voi liittää kaksi DALI-universumia (Helvar Helvar 402). Mount Kelvin XL sähkönumero Keskusyksikköön voi liittää kolme tai useampia DALI-universumia (Helvar Helvar 402). Mount Kelvin Small sähkönumero Keskusyksikköön voi liittää maksimissaan 10 valoryhmää langattomilla vastaanottimilla. Ei DALI-yhteensopiva. 2 Asennusohjeet

3 Suunnitteluohjeet DALIn periaatteet Mount Kelvinissä Yksi DALI-ohjain (Helvar 510) ja yksi DALI-teholähde (Helvar 402) muodostavat yhden ohjattavan DALI-universumin. Yhdellä DALI-universumilla voidaan ohjata maksimissaan 64 DALI-osoitetta. Toimintavarmuuden varmistamiseksi Mount Kelvin suosittelee maksimissaan 55 DALI-osoitetta yhdessä DALI-universumissa. Varmista liitäntälaitteen DALI-osoitteiden lukumäärät. Yli 55:n DALI-osoitteen asennuksessa käytetään kahta tai useampaa DALI-ohjainta. Kiinteät valaisimet, valaisinpistorasiat, koristevalaisimet ja 230V-ohjattavat valaisimet Valitse kiinteille valaisimille DALI-liitäntälaitteet. Valaisinpistorasiat ja koristevalaisimet saadaan Mount Kelvin -ohjaukseen Malmbergs MD01 (230V-himmennin) ja Malmbergs MD02 (230V-rele) -komponenttien avulla. Malmbergs-komponentit asennetaan valaisinpistorasian/koristevalaisimen yhteyteen. Ohjaus tapahtuu DALI-väylästä. Jokainen Malmbergs-komponentti vie yhden DALI-osoitteen. Varmista kiinteiden valaisimien liitäntälaitteiden sisältämien DALI-osoitteiden lukumäärät. RGB/RGBW-nauhat Valitse RGB/RGBW nauhoille nelikanavainen DALI-liitäntälaite. Huomaa DALI-osoitteiden mitoituksessa, että yksi liitäntälaite vie yhteensä neljä DALI-osoitetta. Valaisinkiskot Mount Kelviniin voidaan liittää DALI-valaisinkiskoja ja perinteisiä yksi- tai kolmivaihekiskoja. Huomioi, että DALI-kiskon valaisimet sisältävät DALI-liitäntälaitteen. Yksi DALI-kiskovalaisin vie yhden DALI-osoitteen. Perinteiset yksi- ja kolmivaihekiskot yhdistetään Mount Kelviniin Malmbergs MD01-himmentimillä. Kolmivaihekiskot vaativat kolme Malmbergs MD01-himmennintä. Moottoroidut verhot Mount Kelviniin voidaan liittää moottoroituja verhoja kaksikanavaisen Helvar 490 verhomoottoriohjaimen avulla. Verhomoottoreiksi soveltuvat kaikki 230V-ohjatut verhomoottorit ilman valmistajan omia ohjausjärjestelmiä. Verhomoottoriohjain vie kaksi DALI-osoitetta DALI-väylästä. Liike- ja läsnäolotunnistimet Mount Kelviniin voidaan yhdistää DALI-väylään liitettäviä liike- ja läsnäolotunnistimia. Mount Kelvin -yhteensopivia tunnistimia ovat Helvar 320 DALI PIR-liiketunnistin ja Helvar 321 DALI PIR-liiketunnistin ja valoisuusanturi (vakiovalosäätö). Suunnittelussa on otettava huomioon liiketunnistimien virrankulutus, 15 ma/liiketunnistin. DALI-teholähde syöttää DALI-väylään 250 ma. Yhteen DALI-universumiin ilman valaisimia tulee asentaa maksimissaan 16 liiketunnistinta: 15 ma x 16 = 240 ma. 3 Asennusohjeet

4 AC L N E DALI virtalähde DA+ SC DA- DALI ohjain DA- SC DA+ USB 5VDC Mount Kelvin keskusyksikkö + - virtalähde L N Kuvassa näkyy tavanomainen Mount Kelvin -asennus. Komponentit vasemmalta oikealle: DALI-teholähde (Helvar 402), DALIohjain (Helvar 510 sisältää Mount Kelvin DIN-kiinnikkeen), Mount Kelvin-keskusyksikkö ja keskusyksikön teholähde (Meanwell DR-15-5). DALI DA- DA+ ETHERNET Kytkennät sähkökeskuksessa 1. Kiinnitä komponentit DIN-kiskoon ylläolevassa järjestyksessä. 2. Kytke keskusyksikön virtalähde (L, N) 3. Kytke keskusyksikön virtalähde keskusyksikköön teholähteen mukana tulevalla Micro USB -johdolla. Keskusyksikön Micro USBliitin sijaitsee keskusyksikön vasemmassa yläkulmassa. 4. Liitä EnOcean-antenni Mount Kelvin -keskusyksikköön ja vie antenni ulos sähkökeskuksesta. 5. Kytke Ethernet-kaapeli keskusyksikköön. 6. Liitä DALI-ohjain keskusyksikköön ohjaimen mukana tulevalla Mini-B USB-kaapelilla. Keskusyksikössä neljä USB-porttia. Voit käyttää mitä tahansa USB-porttia. 7. Kytke DALI-teholähde DALI-ohjaimeen. Yhdistä teholähteestä DA+ ja DA- DALI-ohjaimen DA+ ja DA- liittimiin. 8. Kytke DALI-teholähde 230V sähköihin (L, N, E) Muut Helvar DIN-asenteiset komponentit (tarvittaessa) 1. Liitä DALI-ohjaimesta DALI-väylä (DA+ ja DA-) Helvar-yksikön DALI-väylään (DA+ ja DA-). 2. Ketjuta DALI-väylä muille Helvar-komponenteille. DALI- OHJAIN L N D+ D- MMJ5 JAKORASIA DALI- LIITÄNTÄ- LAITE DALI- LIITÄNTÄ- LAITE DALI-johdotus DALI-ohjaimelta DALI-liitäntälaitteille 4 Asennusohjeet

5 Ryhmäkeskus- ja keskuskaaviokuvat / esimerkki 1 5 Asennusohjeet

6 Ryhmäkeskus- ja keskuskaaviokuvat / esimerkki 2 6 Installation guide

7 Ryhmäkeskus- ja keskuskaaviokuvat / esimerkki 3 Mount Kelvin Central Unit Mount Kelvin DALI interface 7 Installation guide

8 Tasokuva / esimerkki Langaton EnOcean painike Termostaatti Sähkölaite Jakorasia Pistorasia, 1-os. / suojakosketin, pinta Pistorasia, 1-os. / suojakosketin, uppo Pistorasia, 2-os. / suojakosketin, uppo Pistorasia, 2-os. / IP44, uppo Sähkökeskus Seinävalopiste Spotvalaisin Muuntaja, valaisin Lämmitin Paloilmaisin 8 Asennusohjeet

9 Suurien kohteiden suunnittelu Suuret kohteet voidaan jakaa useisiin ohjauskokonaisuuksiin. Toimistokiinteistöissä yksi ohjattava kokonaisuus on yleensä yksi kerros. Seuraavassa huomioonotettavia asioita suurissa kiinteistöissä. Master-Slave Suurissa kohteissa voi olla useita sähkökeskuksia, jotka sisältävät DALI-ohjaimia. Tässä tapauksessa käytetään ns. Master-Slave -asennustapaa, jossa ensimmäisessä sähkökeskuksessa sijaitsee Master-keskusyksikkö ja seuraavissa sähkökeskuksissa Slave-keskusyksikkö. Master ja Slave-keskusyksiköt liitetään samaan lähiverkkoon. Toistimet (Eltako FRP70 ja Slave -keskusyksikkö) Toistimia käytetään, jotta langattomien painikkeiden signaalit kulkevat ongelmitta keskusyksikölle. Langattoman kytkimen kantama rakennetussa ympäristössä on noin 30 m. Suurissa kiinteistöissä suositellaan käytettävän toistimia ja/tai Slave-keskusyksiköitä. DALI-ohjaimien kytkennät keskusyksikköön Mount Kelvin -keskusyksikössä on neljä USB-porttia DALI-ohjaimien liittämiseen. Suuremmissa kohteissa on mahdollista, että yhdessä sähkökeskuksessa on viisi tai useampia DALI-ohjaimia. Tässä tapauksessa voidaan käyttää USB-jakajaa (USB-hubi), jonka avulla kaikki DALI-ohjaimet liitetään Mount Kelvin -keskusyksikköön. Sensoriikka Lämpötila- ja kosteussensori Mount Kelviniin on liitettävissä langaton ja paristoton lämpötila-ja kosteussensori Afriso FTM-TF. Sensoriin on mahdollista asentaa paristo, jos sensori sijaitsee pimeämmissä tiloissa. Mount Kelvinin käyttöliittymällä voidaan seurata tilojen lämpötilaa ja kosteutta. Vesivuotosensori Mount Kelviniin on liitettävissä langaton ja paristoton vesivuotosensori, Afriso Water Sensor Eco. Vesivahingon sattuessa käyttäjä saa tekstiviestihälytyksen vesivuodosta. Mount Kelvinillä on mahdollista ohjata kohteen releohjattua magneettiventtiiliä (vaatii Helvar 498/494-releyksikön). Vesivuodon tapahtuessa Mount Kelvin sulkee vedensyötön. CO 2 -sensori Mount Kelviniin on liitettävissä CO2-sensori, Afriso CO2-sensor. Sensori kytketään pistorasiaan. Mount Kelvinin käyttöliittymällä voidaan seurata tilojen CO2-pitoisuutta. 9 Asennusohjeet

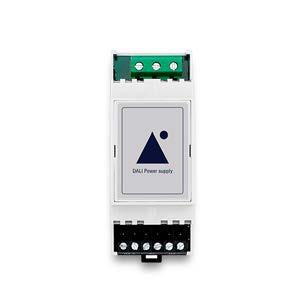

10 Vaadittavat komponentit Mount Kelvin-keskusyksikkö * sähkönumerot , koko (mm): 70 x 90 x 62 Keskusyksikön teholähde (Meanwell DR-15-5) koko (mm): 25 x 93 x 56 Helvar Digidim 510 DALI-ohjain (sisältää DIN-kiinnikkeen), sähkönumero koko (mm): 36 x 44 x 58 Helvar Digidim 402 DALI-teholähde sähkönumero koko (mm): 35 x 58 x 90 Keskusyksikön EnOcean-antenni Eltako FA250, sähkönumero Näin valitset oikean Mount Kelvin keskusyksikön Mount Kelvin keskusyksiköitä on neljää eri mallia. Valitse kohteeseen sopiva keskusyksikkö alla olevista malleista: Mount Kelvin Medium sähkönumero Keskusyksikköön voi liittää yhden DALI-universumin (Helvar Helvar 402). Mount Kelvin Large sähkönumero Keskusyksikköön voi liittää kaksi DALI-universumia (Helvar Helvar 402). Mount Kelvin XL sähkönumero Keskusyksikköön voi liittää kolme tai useampia DALI-universumia (Helvar Helvar 402). Mount Kelvin Small, sähkönumero Keskusyksikköön voi liittää maksimissaan 10 valoryhmää langattomilla vastaanottimilla. Ei DALI-yhteensopiva. Internet-yhteys ethernet-kaapelilla 10 Asennusohjeet

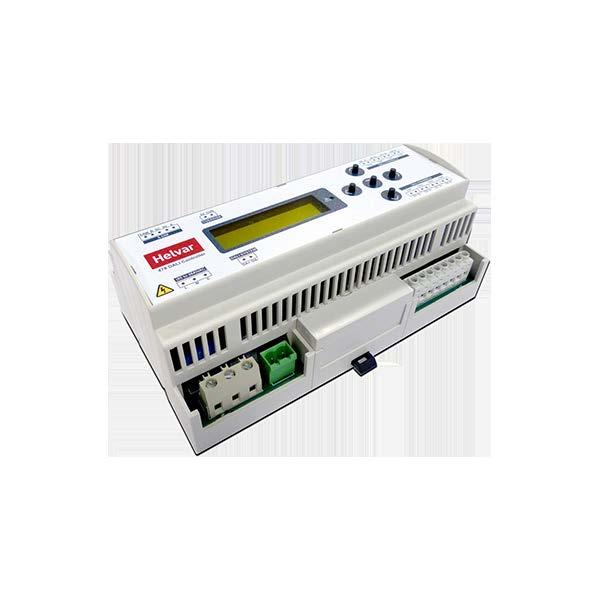

11 Lisäkomponentit DIN-asenteiset komponentit (ohjaus tapahtuu DALI-väylästä) Helvar Digidim 454 / 4-kanavainen himmenninyksikkö sähkönumero koko (mm): 160 x 91 x 62 Helvar Digidim 498 / 8-kanavainen releyksikkö 16A, sähkönumero koko (mm): 160 x 90 x 58 Helvar Digidim 494 / 4-kanavainen releyksikkö 10A, sähkönumero koko (mm): 88 x 90 x 58 Helvar Digidim 474 / 4-kanavainen 1 10V ohjain sähkönumero koko (mm): 160 x 90 x 58 Helvar Digidim 478 / 8-kanavainen DALI Broadcast -ohjain sähkönumero koko (mm): 160 x 90 x 62 Helvar 490 / 2-kanavainen verhomoottoriohjain sähkönumero koko (mm): 88 x 58 x Asennusohjeet

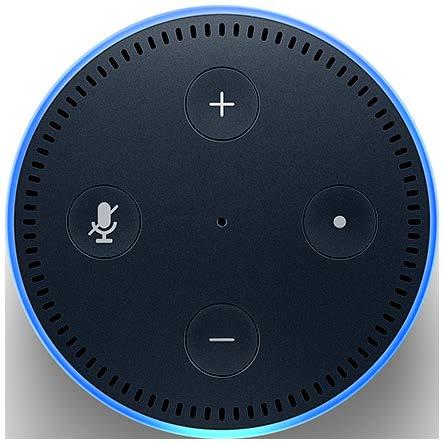

12 DALI-väylään kytkettävät 230V himmentimet ja releet (asennetaan hajautetusti valoryhmien/valaisimien yhteyteen) Malmbergs MD01 / DALI 230V himmennin tuotenro: Amazon Echo Malmbergs MD02 / DALI releyksikkö tuotenro: Liiketunnistimet Helvar Digidim 320 DALI PIR -liiketunnistin sähkönumero Ohjaa valoja äänelläsi. Ohjataksesi valoja äänelläsi tarvitset Mount Kelvin keskusyksikön sekä Amazon Echo / Echo Dotin. Huoneet sekä tunnelmat on nimettävä englanniksi, jotta Alexa ymmärtää ne helposti. Echo Dot on saatavilla valkoisena ja mustana. Asennusohjeet Helvar Digidim 321 DALI PIR-liiketunnistin ja valoisuusanturi sähkönumero Kytkimet Langattomat ja paristottomat 868 MHz EnOcean-kytkimet. Mount Kelvin suosittelee kaikissa kohteissa käytettäväksi Giran EnOcean-kytkimiä parhaan laadun ja painiketuntuman takaamiseksi. 1. Luo Amazon käyttäjätili ja aloita konfigurointi osoitteessa: alexa.amazon.com 2. Etsi ja lisää Skills hakemistosta Mount Kelvin. Anna Mount Kelvin -kohteesi sitekey ja yhdistä kohteeseesi 3. Lisää jo luodut Mount Kelvin huoneet sekä tunnelmat sanomalla Alexalle: Alexa, discover new devices. 4. Voit vaihtaa aikavyöhykettäsi osoitteessa alexa. amazon.com > Settings > xxx s Echo Dot 5. Nyt voit puhua Alexallesi: Alexa, lights on. Alexa, turn off kitchen. Alexa, turn on evening lights. 12 Asennusohjeet
