1 Toolbox-ohjelman perustoiminnot ja harjoituksia, v Kari Kallioharju, Sini Tuomisto, Sebastian Nousiainen Tampereen ammattikorkeakoulu 2011

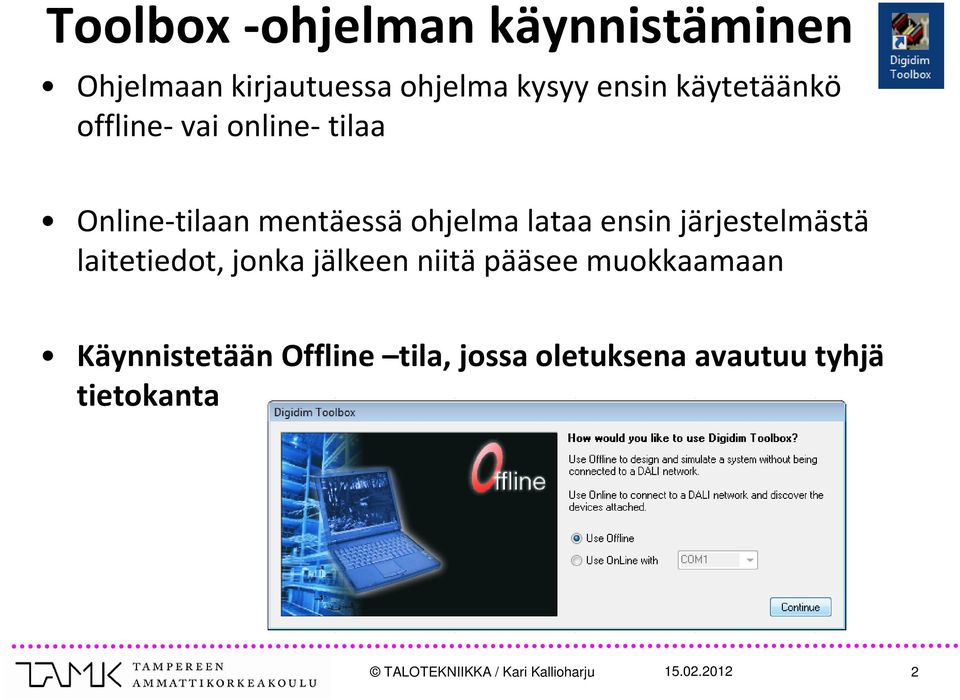

2 Toolbox -ohjelman käynnistäminen Ohjelmaan kirjautuessa ohjelma kysyy ensin käytetäänkö offline- vai online- tilaa Online-tilaan mentäessä ohjelma lataa ensin järjestelmästä laitetiedot, jonka jälkeen niitä pääsee muokkaamaan Käynnistetään Offline tila, jossa oletuksena avautuu tyhjä tietokanta TALOTEKNIIKKA / Kari Kallioharju 2

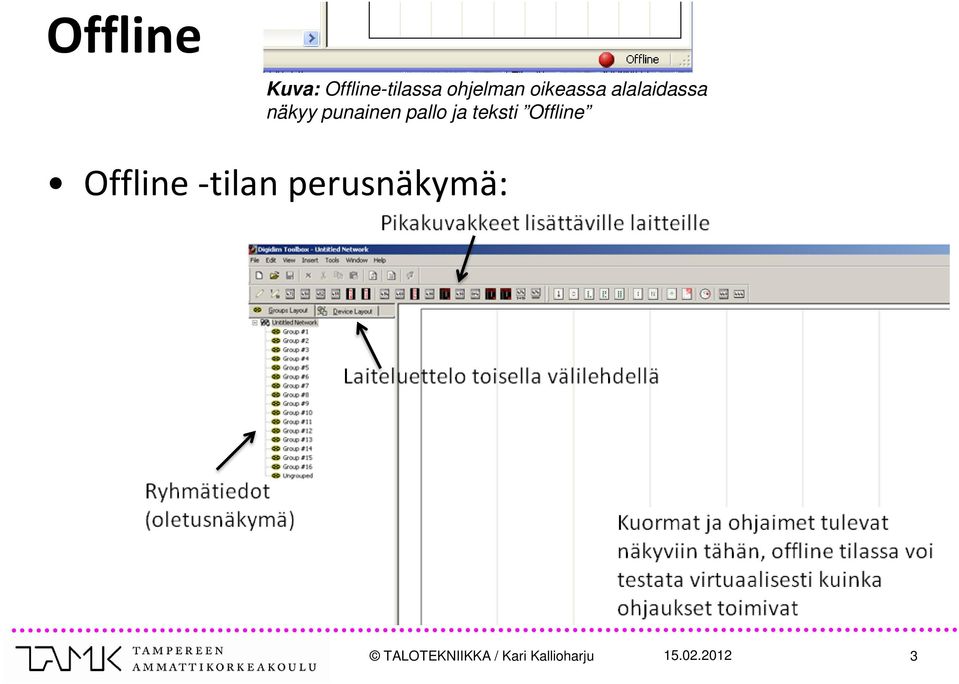

3 Offline Kuva: Offline-tilassa ohjelman oikeassa alalaidassa näkyy punainen pallo ja teksti Offline Offline -tilan perusnäkymä: TALOTEKNIIKKA / Kari Kallioharju 3

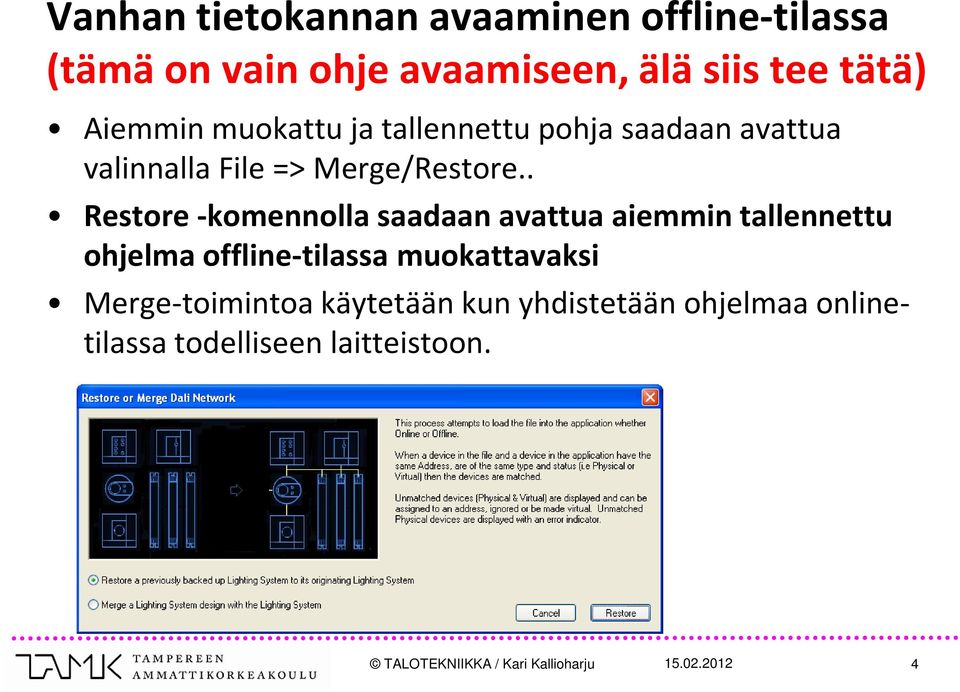

4 Vanhan tietokannan avaaminen offline-tilassa (tämä on vain ohje avaamiseen, älä siis tee tätä) Aiemmin muokattu ja tallennettu pohja saadaan avattua valinnalla File => Merge/Restore.. Restore -komennolla saadaan avattua aiemmin tallennettu ohjelma offline-tilassa muokattavaksi Merge-toimintoa käytetään kun yhdistetään ohjelmaa onlinetilassa todelliseen laitteistoon. TALOTEKNIIKKA / Kari Kallioharju 4

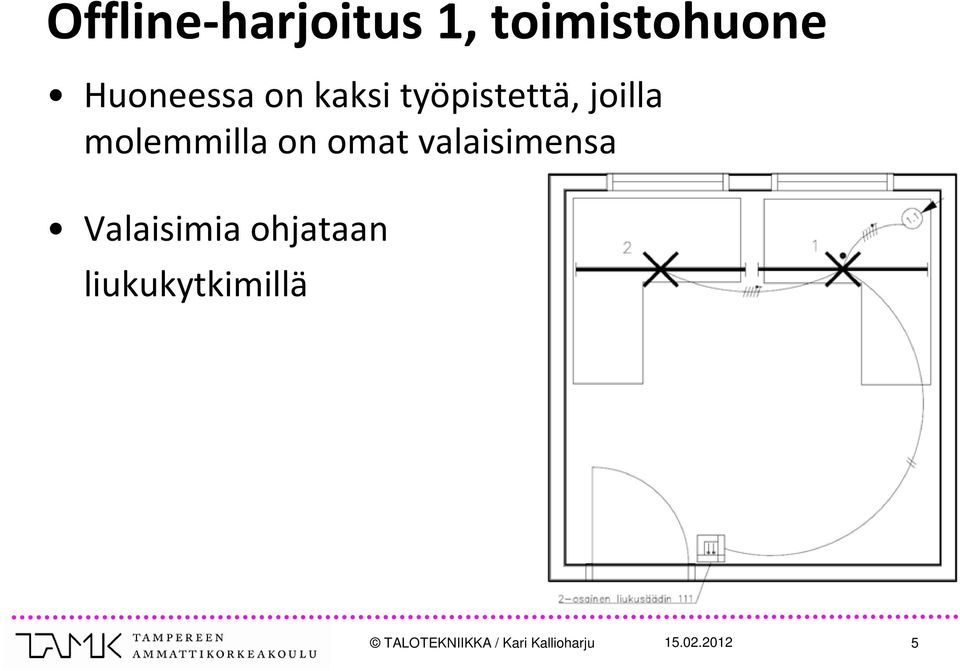

5 Offline-harjoitus 1, toimistohuone Huoneessa on kaksi työpistettä, joilla molemmilla on omat valaisimensa Valaisimia ohjataan liukukytkimillä TALOTEKNIIKKA / Kari Kallioharju 5

6 Asetusten tekeminen DALI-laitteisiin Liitäntälaitteisiin ohjelmoidaan: Mihin ryhmään laite kuuluu yksi, useita tai ilman ryhmää Valmiit tilanteet Muut halutut säädöt maksimitaso toiminta sähkö- tai väyläkatkon sattuessa Ohjaimiin ohjelmoidaan: Mitä ohjataan yksittäinen laite ryhmä kaikki kuormalaitteet Mikä käsky lähetetään max/off ylös/alas mene tilanteeseen/tasolle SwitchDim-toiminto jne. TALOTEKNIIKKA / Kari Kallioharju 6

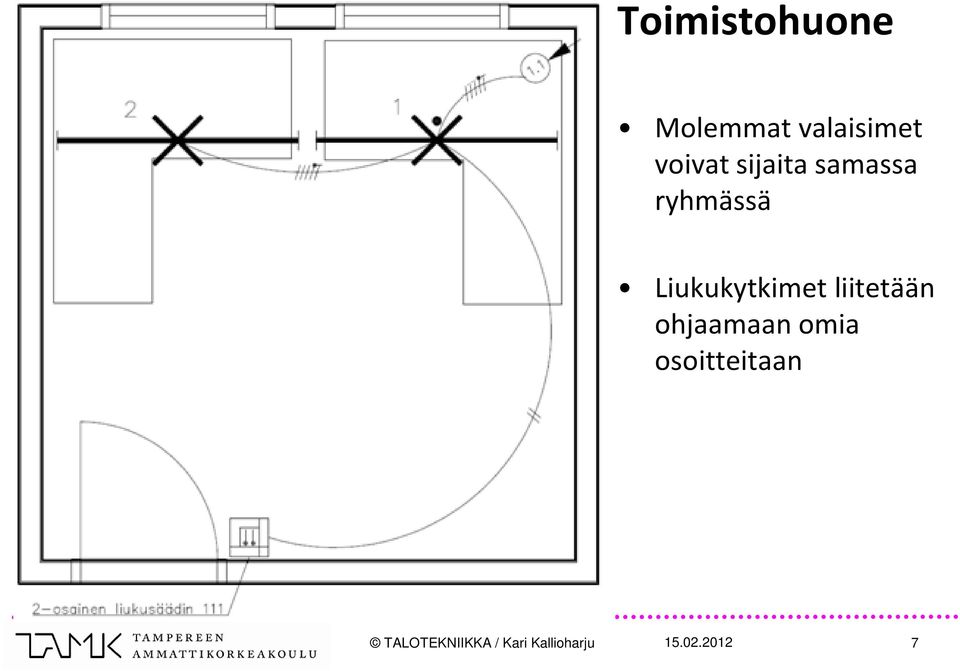

7 Toimistohuone Molemmat valaisimet voivat sijaita samassa ryhmässä Liukukytkimet liitetään ohjaamaan omia osoitteitaan TALOTEKNIIKKA / Kari Kallioharju 7

8 Laitteiden lisääminen Laitteet voidaan lisätä joko kuvakevalikosta tai alasvetovalikosta Insert Lisätään ryhmään 1 kaksi valaisinta (liitäntälaitetta): 1) valitaan hiirellä Group #1 2) valaisin esitetään ohjelmassa liitäntälaitteena Ballast. Valaisin lisätään joko valikosta: Insert -> Load Interface Units -> Ballast, tai kuvakevalikosta. Ballastin lisääminen alasvetovalikon kautta: Ballastin lisääminen kuvakevalikon kautta: TALOTEKNIIKKA / Kari Kallioharju 8

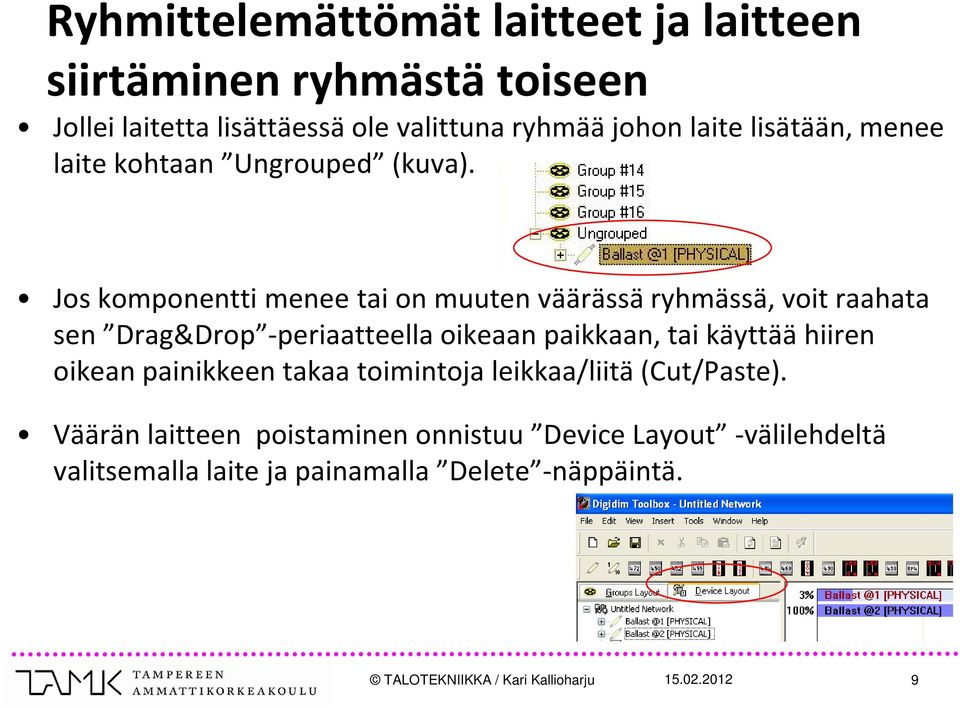

9 Ryhmittelemättömät laitteet ja laitteen siirtäminen ryhmästä toiseen Jollei laitetta lisättäessä ole valittuna ryhmää johon laite lisätään, menee laite kohtaan Ungrouped (kuva). Jos komponentti menee tai on muuten väärässä ryhmässä, voit raahata sen Drag&Drop -periaatteella oikeaan paikkaan, tai käyttää hiiren oikean painikkeen takaa toimintoja leikkaa/liitä (Cut/Paste). Väärän laitteen poistaminen onnistuu Device Layout -välilehdeltä valitsemalla laite ja painamalla Delete -näppäintä. TALOTEKNIIKKA / Kari Kallioharju 9

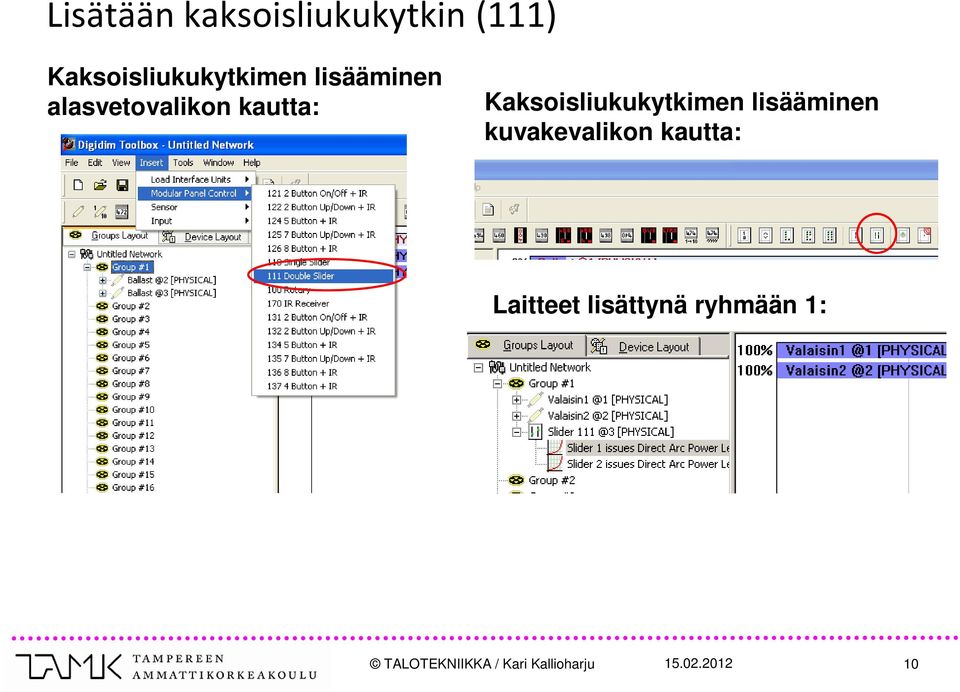

10 Lisätään kaksoisliukukytkin (111) Kaksoisliukukytkimen lisääminen alasvetovalikon kautta: Kaksoisliukukytkimen lisääminen kuvakevalikon kautta: Laitteet lisättynä ryhmään 1: TALOTEKNIIKKA / Kari Kallioharju 10

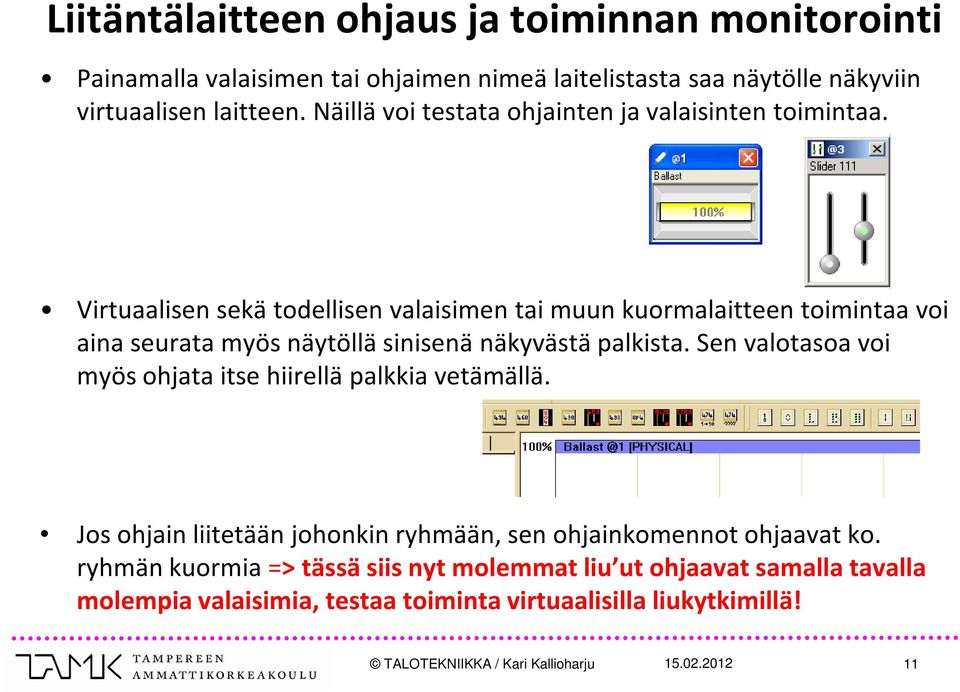

11 Liitäntälaitteen ohjaus ja toiminnan monitorointi Painamalla valaisimen tai ohjaimen nimeä laitelistasta saa näytölle näkyviin virtuaalisen laitteen. Näillä voi testata ohjainten ja valaisinten toimintaa. Virtuaalisen sekä todellisen valaisimen tai muun kuormalaitteen toimintaa voi aina seurata myös näytöllä sinisenä näkyvästä palkista. Sen valotasoa voi myös ohjata itse hiirellä palkkia vetämällä. Jos ohjain liitetään johonkin ryhmään, sen ohjainkomennot ohjaavat ko. ryhmän kuormia => tässä siis nyt molemmat liu ut ohjaavat samalla tavalla molempia valaisimia, testaa toiminta virtuaalisilla liukytkimillä! TALOTEKNIIKKA / Kari Kallioharju 11

12 Järjestelmän laitteiden osoitteet Laitteille määritetään järjestelmään lisättäessä automaattisesti osoite, joka näkyy laitteen jälkeen Tällä osoitteella laitteet yksilöidään ja niitä voidaan kutsua/ohjata suoraan Toolbox -ohjelmalla ei voi antaa laitteille omia osoitteita, eli laitteita ei voi numeroida uudelleen TALOTEKNIIKKA / Kari Kallioharju 12

13 Laitteiden nimeäminen Laitteiden nimeäminen toimii painamalla hiiren oikeaa nappia laitteen kohdalla -> Rename Device tai painamalla F2, kun laite on valittuna. Selkokielinen nimeäminen auttaa järjestelmän ohjelmoinnissa Nimetään laitteet esimerkiksi: valaisin1, valaisin2 ja kaksoisliukukytkin TALOTEKNIIKKA / Kari Kallioharju 13

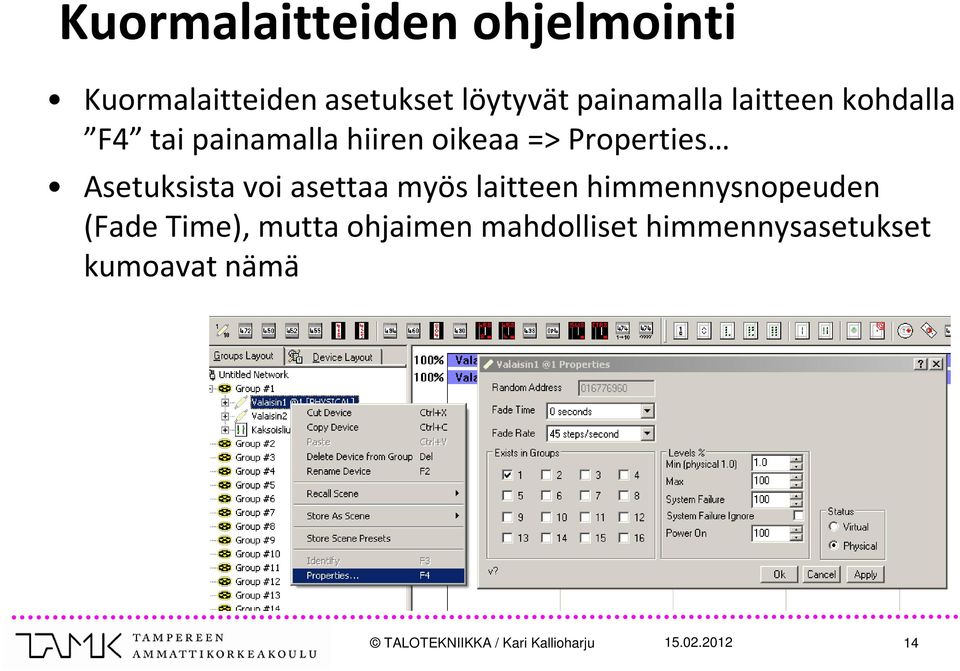

14 Kuormalaitteiden ohjelmointi Kuormalaitteiden asetukset löytyvät painamalla laitteen kohdalla F4 tai painamalla hiiren oikeaa => Properties Asetuksista voi asettaa myös laitteen himmennysnopeuden (Fade Time), mutta ohjaimen mahdolliset himmennysasetukset kumoavat nämä TALOTEKNIIKKA / Kari Kallioharju 14

15 Ohjainlaitteiden ohjelmointi Ohjainlaitteen alavalikosta löytyy erikseen laitteen ohjelmoitavat toimilaitteet, kuten painikkeet, kytkimet ja liu ut Toimilaitteen ominaisuuksista voidaan valita, ohjaako komento vain yhtä valaisinta (osoitetta) vai kokonaista ryhmää (Group #). Osoite näkyy laitteen jälkeen. Lisäksi asetuksissa määritetään, mikä komento valaisimelle tai ryhmälle lähetetään. Broadcast -tila lähettää saman komennon kaikille ohjelman kuormalaitteille TALOTEKNIIKKA / Kari Kallioharju 15

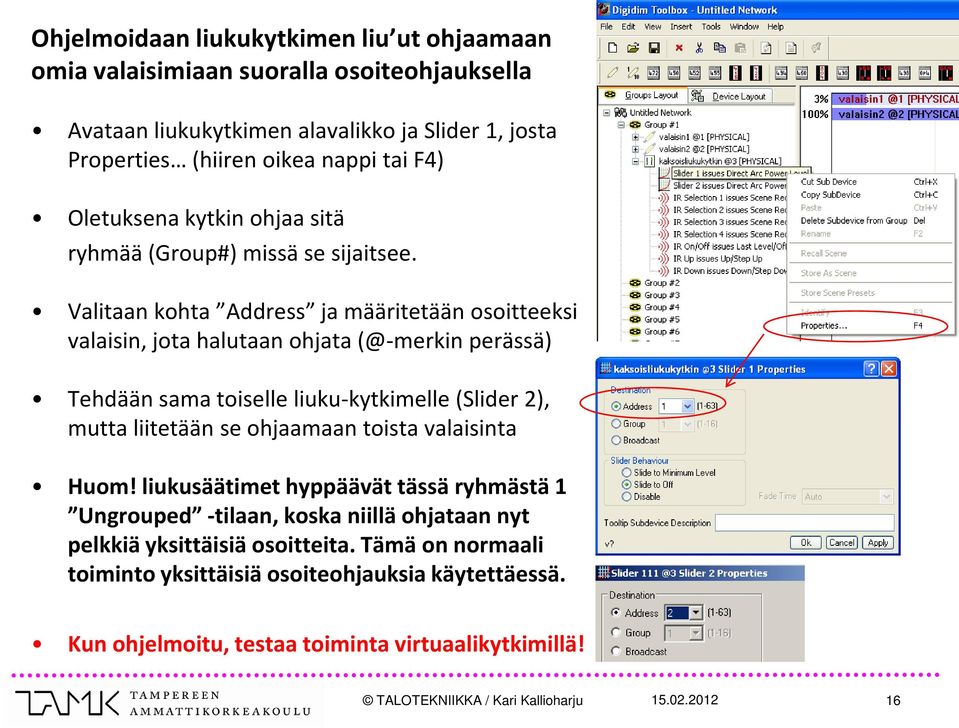

16 Ohjelmoidaan liukukytkimen liu ut ohjaamaan omia valaisimiaan suoralla osoiteohjauksella Avataan liukukytkimen alavalikko ja Slider 1, josta Properties (hiiren oikea nappi tai F4) Oletuksena kytkin ohjaa sitä ryhmää (Group#) missä se sijaitsee. Valitaan kohta Address ja määritetään osoitteeksi valaisin, jota halutaan ohjata perässä) Tehdään sama toiselle liuku-kytkimelle (Slider 2), mutta liitetään se ohjaamaan toista valaisinta Huom! liukusäätimet hyppäävät tässä ryhmästä 1 Ungrouped -tilaan, koska niillä ohjataan nyt pelkkiä yksittäisiä osoitteita. Tämä on normaali toiminto yksittäisiä osoiteohjauksia käytettäessä. Kun ohjelmoitu, testaa toiminta virtuaalikytkimillä! TALOTEKNIIKKA / Kari Kallioharju 16

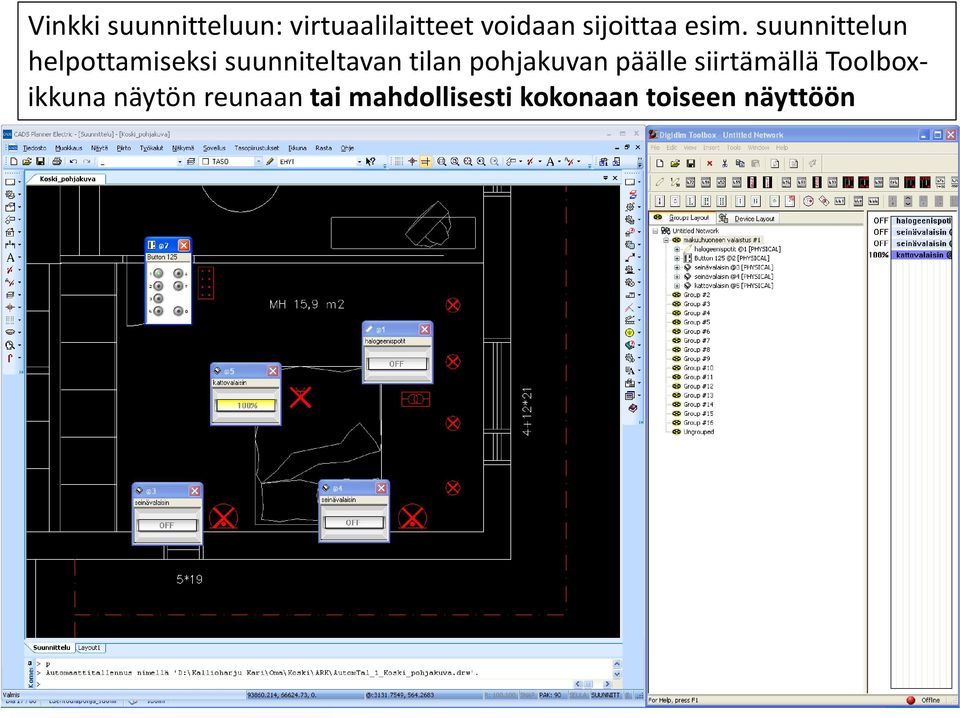

17 Vinkki suunnitteluun: virtuaalilaitteet voidaan sijoittaa esim. suunnittelun helpottamiseksi suunniteltavan tilan pohjakuvan päälle siirtämällä Toolboxikkuna näytön reunaan tai mahdollisesti kokonaan toiseen näyttöön TALOTEKNIIKKA / Kari Kallioharju 17

18 Väylän historiatiedot Väylässä liikkuvan datan historiatietoja voi seurata reaaliaikaisesti sekä offline- että online-tilassa History -dialogissa. TALOTEKNIIKKA / Kari Kallioharju 18

19 Valaisimen lisäys järjestelmään Seuraavaksi lisätään huoneeseen uusi valaisin Lisäksi muutetaan ohjausta siten, että työpisteiden valaisimia (1 ja 2) ohjataan toisesta liukukytkimestä ja huoneen yleisvalolle (3) on oma liukukytkimensä TALOTEKNIIKKA / Kari Kallioharju 19

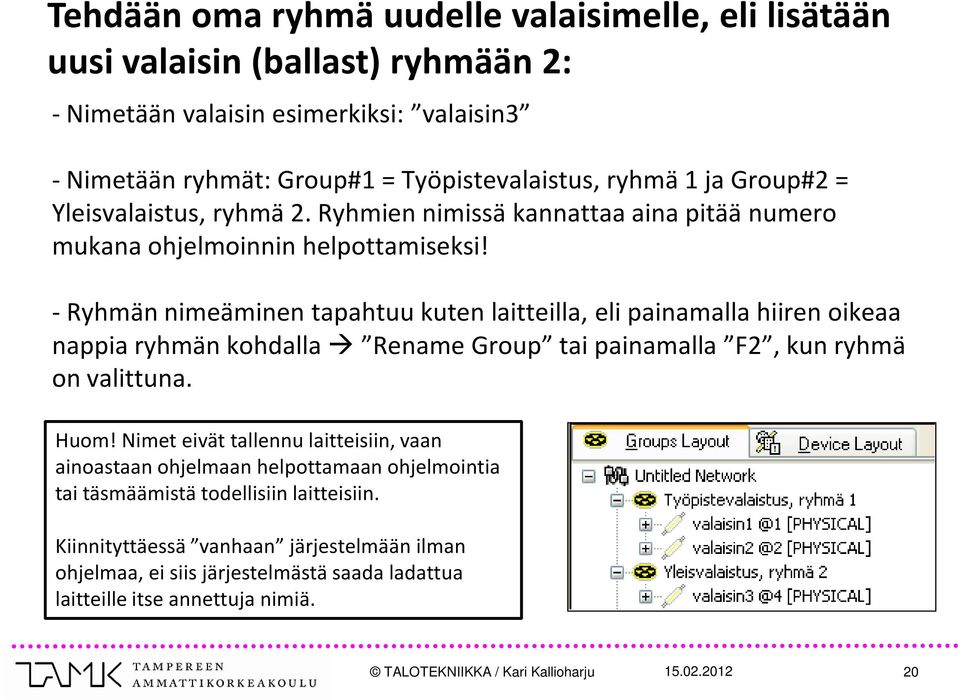

20 Tehdään oma ryhmä uudelle valaisimelle, eli lisätään uusi valaisin (ballast) ryhmään 2: - Nimetään valaisin esimerkiksi: valaisin3 - Nimetään ryhmät: Group#1 = Työpistevalaistus, ryhmä 1 ja Group#2 = Yleisvalaistus, ryhmä 2. Ryhmien nimissä kannattaa aina pitää numero mukana ohjelmoinnin helpottamiseksi! - Ryhmän nimeäminen tapahtuu kuten laitteilla, eli painamalla hiiren oikeaa nappia ryhmän kohdalla Rename Group tai painamalla F2, kun ryhmä on valittuna. Huom! Nimet eivät tallennu laitteisiin, vaan ainoastaan ohjelmaan helpottamaan ohjelmointia tai täsmäämistä todellisiin laitteisiin. Kiinnityttäessä vanhaan järjestelmään ilman ohjelmaa, ei siis järjestelmästä saada ladattua laitteille itse annettuja nimiä. TALOTEKNIIKKA / Kari Kallioharju 20

21 Muutetaan liukukytkimen asetukset: Liuku 1 Muutetaan liukukytkimen ensimmäisen liu un (Slider 1) asetuksia niin, että se ohjaa koko ryhmää 1: Testataan toiminta: TALOTEKNIIKKA / Kari Kallioharju 21

22 Muutetaan liukukytkimen asetukset: Liuku 2 Toisen liu un (Slider 2) kohdalla asetetaan ohjaus ryhmään 2: TALOTEKNIIKKA / Kari Kallioharju 22

23 Liukukytkimen näkyvyys uusilla asetuksilla Uusilla asetuksilla liukukytkin näkyy molemmissa ryhmissä (kuva alla) ja liu ut ohjaavat eri ryhmiä Testaa ohjauksien toiminta virtuaalikytkimillä! Huom! Jos ohjaimen kaikki mahdolliset painikkeet/liu ut on otettu käyttöön eri ryhmissä ympäri ohjelmaa, pääsee laitteen toimintoja muuttamaan kootusti Device Layout -välilehdeltä. TALOTEKNIIKKA / Kari Kallioharju 23

24 Tallentaminen Tietokannan tallentaminen tapahtuu valikosta: File -> Backup as tai pikakuvakkeesta Muutosten tallentaminen samalla tavalla, eli valikosta tai kuvakkeella Tallenna tiedosto myöhempää harjoitusta varten nimellä: offlineharjoitus1_omatnimikirjaimet Uutta tietokantaa aloitettaessa valitaan File -> New tai vaihtoehtoisesti pikakuvakkeesta. TALOTEKNIIKKA / Kari Kallioharju 24

25 Offline-harjoitus 2, neuvottelutila Suunnittelukohteena neuvottelu- tila, jossa saunaosasto ja pieni keittiö Suunnittelun vaiheet: 1. Valaisinten valinta valaisimet DALI-liitäntälaitteella valaisimet rele-/himmenninkuormana 2. Suunnitellaan, mitä ohjauksia valaisimille halutaan 3. Valitaan ohjaimet niin että niissä on riittävästi ohjausvaihtoehtoja ja ne sopivat kuormalaitteille 4. Valaisimet sijoitellaan tarvittaessa eri ryhmiin ja niille tallennetaan erilaisia tilanteita eli esiohjelmoituja asetuksia TALOTEKNIIKKA / Kari Kallioharju 25

26 Neuvottelutilan valaisimet Valmistaja Fagerhult Alppilux Tyyppi Pleiad Compact 285 Alpo Lampputyyppi Pienoisloistelamppu Loistelamppu T5 Tila Neuvotteluhuone Neuvotteluhuone/keittiö Suojaluokka IP20 IP20 Määrä 8 5 Valmistaja Fagerhult Ensto Tyyppi Teres AVH15 Lampputyyppi Pienoisloistelamppu 1xc35 40w/e14 Tila Puku-/suihkuhuone Sauna Suojaluokka IP44 IP44 Määrä 4 2 Vaatii himmentimen tai releohjauksen (ei DALI-liitäntälaitetta) TALOTEKNIIKKA / Kari Kallioharju 26

27 Tilanneohjaukset tässä esimerkissä: Valaisimet päälle sisään tultaessa (ei saunatilat) Kokoustilanne Esitystilanne Dataprojektorin käyttötilanne Erillinen himmennys keittiön valaisimelle Pukuhuoneen ja pesuhuoneen himmennys Saunatilan valaistuksen himmennys Kaikki valaisimet pois lähtiessä Vinkki: Ohjauksia selkeyttää kirjallinen toiminnankuvaus TALOTEKNIIKKA / Kari Kallioharju 27

28 Tilan ohjaimet ja muut laitteet Monipainikkeet ovien pielissä Ylös/alas-painike keittiötilassa Kaksiosainen liukukytkin saunatiloja varten Lisäksi tarvitaan esim. 5-modulinen ohjauskotelo saunavalaisimien himmentimelle ja DALI-väylän teholähteelle TALOTEKNIIKKA / Kari Kallioharju 28

29 Neuvottelutilan ohjausesimerkki: Eri puolille neuvottelutilaa tuleviin monipainikkeisiin (kaksi kappaletta) asetetaan samat ohjaukset, tämä helpottaa tilan käytettävyyttä. Tässä harjoituksessa voi ohjelmoida ainoastaan toisen monipainikkeen, ellei halua tehdä kahta. Ohjauslaitteen kopiointi Digidim Toolboxilla ei onnistu, joten molemmat monipainikkeet pitäisi ohjelmoida samalla tavalla alusta alkaen. Pukuhuoneen liukukytkimellä ohjataan pukuhuonetta sekä pesu- ja saunatiloja Keittiön ylös/alas -painikkeilla säädetään keittiön kattovalaisimen valotasoa Ohjauksia asetettaessa valitaan: 1. Ohjain 2. Mitä kuormaa ohjataan 3. Mikä komento lähetetään TALOTEKNIIKKA / Kari Kallioharju 29

30 Muodostetaan ryhmitykset Lisätään ensin kuormat ja liitetään ne ryhmiin, jotta yhdellä komennolla voidaan ohjata useaa valaisinta Yksi valaisin voi kuulua useaan eri ryhmään, joten saman ohjaimen eri napit/kytkimet voivat ohjata joustavasti eri valaisimia halutuille valotasoille TALOTEKNIIKKA / Kari Kallioharju 30

31 Valitaan Group #1, lisätään siihen 13 valaisinta ja nimetään ne neuvotteluhuoneessa kolme loistevalaisinta ja kahdeksan pienoisloistevalaisinta eteisessä yksi loistevalaisin keittiössä yksi loistevalaisin Valitaan kaikki valaisimet lukuun ottamatta keittiön loistevalaisinta, kopioidaan ne (Copy Device tai Ctrl+C) ja liitetään Group #2:een (Paste Device tai Ctrl+V) Voit valita useita kuormia kerralla painamalla pohjaan Shift tai Ctrl TALOTEKNIIKKA / Kari Kallioharju 31

32 Valitaan Group #3 ja kopioidaan siihen keittiön valaisin ryhmästä yksi Valitaan Group #4, lisätään sinne neljä valaisinta ja nimetään ne (puku- ja pesuhuone) Valitaan Group #5, lisätään sinne Universal Dimmer (452) ja nimetään se (saunan kahta valaisinta ohjataan samalla yleissäätimellä) Myös ryhmät kannattaa nimetä selkeyden vuoksi esimerkiksi: Group#1 = 1,neuvottelutilat_ja_keittiö, Group#2 = 2,neuvottelutilat, Group#3 = 3,keittiö, Group#4 = 4,pesu_ja_pukutilat Group#5 = 5,sauna Vinkki! Pidä ryhmien numerot nimissä mukana ohjelmoinnin helpottamiseksi. TALOTEKNIIKKA / Kari Kallioharju 32

33 Lisätään ohjaimet järjestelmään Ohjauslaitteet lisätään ensin Ungrouped valikkoon Lisätään kaksi seitsenpainikkeista monipainiketta (125) Lisätään kaksi säätöpainiketta, joista toinen ylös- ja alas-painikkeilla (122) ja toinen liukukytkimillä (111) Yksittäisten painikkeiden ryhmittely käy kätevimmin raahaamalla painike Ungrouped -valikosta omaan ryhmäänsä Painikkeiden asetukset saa nopeasti avattua painamalla virtuaalisen laitteen päällä hiiren oikeaa painiketta. Yleisimmät ohjauskomennot TALOTEKNIIKKA / Kari Kallioharju 33

34 Valaistustilanteiden eli scenejen asettaminen (1/3): Scenen asettaminen yksittäiseen valaisimeen, tapa 1 Yhteen liitäntälaitteeseen saa talletettua 16 erilaista valaistustilannetta, eli sceneä Kuormakojeille (esim. ballast) voidaan asettaa ja tallentaa valaistustilanne valitsemalla haluttu valotaso virtuaalisesta ohjauslaitteesta tai sinisestä palkista säätämällä. Tämän jälkeen painetaan liitäntälaitteen tai sen sinisen ohjauspalkin päällä hiiren oikeaa painiketta Store as scene. 1) ensin valitaan laitteelle oikea valotaso 2) sitten hiiren oikeaa ja Store as Scene TALOTEKNIIKKA / Kari Kallioharju 34

35 Valaistustilanteiden eli scenejen asettaminen (2/3): Scenen asettaminen yksittäiseen valaisimeen, tapa 2 Tilanteet voi tallentaa myös valitsemalla kuormalaitteen alavalikosta Scene ja Properties.. ja syöttämällä tilanteisiin halutut arvot Arvot prosentteina Huom! Yhteen kuormalaitteeseen menee vain 16 tilannetta, jos laite kuuluu useaan ryhmään niin tulee huolehtia ettei käytä päällekkäisiä tilannenumeroita! TALOTEKNIIKKA / Kari Kallioharju 35

36 Valaistustilanteiden eli scenejen asettaminen (3/3): Tapa 3: Koko ryhmän valaistustilanteen asettaminen kerralla Syötetään yksittäin laitteille haluttu taso samaan tilannenumeroon (esimerkiksi: Valaisin 1 Scene #3 = 25 % ja Valaisin 2 Scene #3 = 60 %) tai helpommin: Säädetään virtuaalisesti kuormalaitteet oikealle tasolle, jonka jälkeen asetetut tasot voidaan tallentaa ryhmän tilanteeksi (alla) 1) ensin valitaan kaikille ryhmän laitteille oikea valotaso hiirellä 2) sitten ryhmän päällä klikataan hiiren oikeaa ja Store as Scene TALOTEKNIIKKA / Kari Kallioharju 36

37 1. Ohjaimena monipainikkeiden, nappi 1 2. Ohjataan ryhmää 1 3. Ohjauskomento Max Level/Up Vaihtoehtona: Scene 1, johon tallennetaan valaisinten maksimitasot TALOTEKNIIKKA / Kari Kallioharju 37

38 1. Ohjaimena monipainikkeiden, nappi 2 2. Ohjataan ryhmää 2 3. Ohjauskomento Go to Scene 2 Scene #2: Pienoisloisteval. 40 % Loisteputkival. 100 % Eteisen valaisin 0 % TALOTEKNIIKKA / Kari Kallioharju 38

39 1. Ohjaimena monipainikkeiden, nappi 3 2. Ohjataan ryhmää 2 3. Ohjauskomento Go to Scene 3 Scene # 3: Esitystilanne, valaisimissa eri valotasoja, valkokankaan edessä 0 % Ryhmätilanteet TALOTEKNIIKKA / Kari Kallioharju 39

40 1. Ohjaimena monipainikkeiden nappi 4 2. Ohjataan ryhmää 2 3. Ohjauskomento Go to Scene 4 Esitystilanne, valaistus voimakkainta pöydän päässä TALOTEKNIIKKA / Kari Kallioharju 40

41 1. Ohjaimena monipainikkeiden ylösja alas-napit 2. Ohjaus ryhmään 2 3. Komennot: Up/Step Up & On sekä Down/Step Down & Off (huom. virtuaaliset painikkeet ohjelmassa eivät tällä komennolla sytytä, eivätkä sammuta valoja, eli virtuaalilaitteessa bugi!) Huom! Jos komentoja ei löydy listasta, tarkasta että ohjelma on Advanced-tilassa (Tools -> Preferences) TALOTEKNIIKKA / Kari Kallioharju 41

42 1. Ohjaimena säätöpainike (ylösja alas-painikkeet) 2. Ohjattavana keittiön valaisin 3. Komennot: Up/Step Up & On sekä Down/Step Down & Off Näillä komennoilla saadaan valaisin myös päälle/pois päältä TALOTEKNIIKKA / Kari Kallioharju 42

43 1. Ohjaimena liukukytkimen 1- kytkin 2. Ohjataan ryhmää 4, pesu- ja pukuhuone 3. Komentona oletus Slide to Off TALOTEKNIIKKA / Kari Kallioharju 43

44 1. Ohjaimena liukukytkimen 2- kytkin 2. Ohjataan ryhmää 5, sauna 3. Komentona: Slide to Off TALOTEKNIIKKA / Kari Kallioharju 44

45 1. Ohjaimena monipainikkeiden nappi 0 2. Ohjataan Broadcast eli kaikkia järjestelmän kuormia 3. Ohjauskomentona Off Poistuessa saadaan näin kaikki valot pois TALOTEKNIIKKA / Kari Kallioharju 45

46 Ohjainten yleisimmät komennot Scene Recall/Store (1-15): Siirtyy haluttuun tilanteeseen, lisäksi pitkään painettaessa (10s oletus) tallentaa tilanteen vanhan päälle Touch - Last Level Touch - Max Level: SwitchDim-toiminto, sytytys joko maksimi- tai viimeiselle tasolle Max Level/Off Last Level/Off Vaihtokytkin, maksimitaso/sammutus tai viimeisin taso/sammutus Up/Step Up Down/Step Down Kuorman ollessa päällä nostaa/laskee valotasoa (ei sytytä, eikä sammuta kokonaan) Up/Step Up & On Nostaa/laskee valotasoa kuorman ollessa päällä, myös sammuttaa/sytyttää Down/Step Down & Off: Off with Store Last Level Tallentaa muistiin viimeisimmän valotason ennen komennon suorittamista (sammutus/minimi) Min with Store Last Level Direct Level: Halutulle valaistustasolle Max Level/Up: Päälle maksimitasolle/viimeisimmälle tasolle ja pitkään painettaessa nostaa valotasoa Last Level/Up: Off/Down Pitkään painettaessa himmentää, lyhyt painallus sammuttaa kokonaan Off Up Down Step Up Step Down Recall Max Level Recall Min Level Step Down & Off On & Step Up Go to Scene (1-15) Sammuttaa valaisimen Nostaa/laskee valotasoa, pitkään painettaessa kuormaan asetetun säätönopeuden mukaan Nostaa/laskee valotasoa portaittain Maksimi-/minimitasolle kuorman säätöjen mukaisesti Nostaa/laskee valotasoa portaittain, myös sytyttää/sammuttaa kokonaan Siirtyy haluttuun tilanteeseen, pitkä painallus ei tallenna uutta tilannetta vanhan päälle TALOTEKNIIKKA / Kari Kallioharju 46

47 Offline-harjoitus 2 valmis Kun olet tehnyt edellä esitetyt ohjelmoinnit, on offline-harjoitus 2 valmis. Testaa vielä ohjelmointien toiminta, jollet ole kaikkia ehtinyt testata. Tallenna tiedosto Backup as nimellä offlineharjoitus2_omatnimikirjaimet TALOTEKNIIKKA / Kari Kallioharju 47

48 Online-tila ja -ohjelmointi Valaistustilanteiden suunnittelu ja yhdistäminen fyysiseen oppimisympäristöön

49 Harjoituksen siirtäminen online-tilaan Tallenna tarvittaessa avoinna oleva tiedosto Backup as ja sulje Toolbox-ohjelma Kytke DALI -harjoitusympäristö tietokoneeseen, valaisimiin ja verkkojännitteeseen Käännä pääkytkin ON -asentoon ja paina vihreää kuittausnappia, kun järjestelmä on kunnossa TALOTEKNIIKKA / Kari Kallioharju 49

50 Käynnistä Toolbox-ohjelma ja määrittele käyttötilaksi Use OnLine (with COM2) Ohjelma alkaa ladata tunnistamiaan komponentteja, tähän menee hetki Jos ja kun laitteisiin on aiemmin syötetty asetuksia (eli laitteistossa on vanhoja ohjelmia sisässä), myös ne tulevat näkyviin Kuva: Online-tilassa ohjelman oikeassa alalaidassa näkyy vihreä pallo ja liittymisportin tunnus TALOTEKNIIKKA / Kari Kallioharju 50

51 Poistetaan aiemmat ohjelmoinnit Laitteiston ohjelmointien poistamiseksi deletoidaan kaikki ryhmät, joissa on laitteita (eli ryhmät, joissa + -merkki nimen edessä) => valitaan ryhmä hiirellä, painetaan Delete ja hyväksytään poisto Yes Kun ryhmistä on poistettu laitteet, ne ovat kaikki Ungrouped -valikossa ja voidaan siirtyä varsinaisiin harjoituksiin => TALOTEKNIIKKA / Kari Kallioharju 51

52 Ohjelmallisen ja fyysisen laitteiston yhdistäminen, Merge Aiemmin muokattu ja tallennettu pohja saadaan avattua valinnalla File Merge/Restore.. Restore -komennolla saadaan avattua aiemmin tallennettu ohjelma, jota voidaan online-tilassa muokata tai päivittää Merge-toimintoa käytetään kun yhdistetään online-tilassa ensimmäistä kertaa fyysiset ja ohjelmalliset laitteet Yhdistetään ensimmäisenä online-harjoituksena aiemmin tekemämme Offlineharjoitus 1 todelliseen laitteistoon HUOM!! Restore - komento avaa online-tilassa samat valikot kuin Merge, jos ohjelman laitenumeroinnit eivät täsmää olemassa olevien laitteiden osoitteisiin TALOTEKNIIKKA / Kari Kallioharju 52

53 Laitteiden yhdistäminen (1/4) Valitse aiemmin tallentamasi tiedosto (Offlineharjoitus 1) ja avaa se Merge/Restore.. Jos ohjelma kysyy talletetaanko edelliset muutokset, valitse NO Tämän jälkeen etsitään tiedostoon tallennettujen osien vastaavuudet DALI -järjestelmästä, jotta aiemmin tehdyt ohjaukset saadaan liitettyä oikeille ohjaimille tai kuormille TALOTEKNIIKKA / Kari Kallioharju 53

54 Laitteiden yhdistäminen (2/4) Vasemmalle puolelle tulevat näkyviin ohjelman laitetiedot ja oikealle löydetyt fyysiset laitteet: 1. Valitse ohjelmasta haluttu ohjaus 2. Valitse ohjain/kuorma johon ohjelmointi liitetään 3. Match Ladattavaan tiedostoon ohjelmoidut laitteet Ohjelman järjestelmästä löytämät laitteet Yhdistäminen tapahtuu valitsemalla ensin tiedostoon tehty laiteohjelma ja sen jälkeen haluttu laite löydetyistä Match (=siirtää ohjaukset laitteeseen) TALOTEKNIIKKA / Kari Kallioharju 54

55 Laitteiden yhdistäminen (3/4) Samanlaisten laitteiden tunnistaminen yhdistämisvaiheessa: Jos järjestelmässä on useita samanlaisia laitteita, niitä voi tunnistaa: Physical Selection : signaali annetaan laitteelta ohjelmalle esimerkiksi painamalla kytkintä/ irrottamalla loisteputki Identify Control tai Flash Load signaali annetaan ohjelmasta laitteeseen => LEDillä varustetussa ohjauslaitteessa LED vilkkuu ja valaisimessa puolestaan vilkutetaan lamppua. Tässä teksti Identify Control tai Flash Load TALOTEKNIIKKA / Kari Kallioharju 55

56 Laitteiden yhdistäminen (4/4) Jos ohjelmassa on enemmän laitteita kuin fyysisesti on olemassa, voidaan laitteesta tehdään virtuaalinen Make Virtual. Tehtyjä ohjelmointeja ei tällöin liitetä mihinkään laitteeseen, mutta ohjelmassa niiden toimintaa voi testata kuten offline-tilassa. Jos kaikkia tiedoston ohjauksia ei haluta käyttöön (tai niitä on enemmän kuin todellisia laitteita) valitaan Ignore Device. Ohjelman löytämiä todellisia laitteita ei voi poistaa onlinetiedostosta. TALOTEKNIIKKA / Kari Kallioharju 56

57 Kun kaikki tiedoston laitteet on kohdennettu järjestelmään, toimintaa voi testata sekä fyysisillä että virtuaalisilla ohjaimilla ja kuormilla => TESTAA! TALOTEKNIIKKA / Kari Kallioharju 57

58 Online-harjoitus 2 Ennen online-harjoitusta 2 kannattaa tyhjentää online-tilassa DALIoppimisympäristön kaikki ryhmät, joissa on laitteita. Eli yritetään saada laitteistosta suurinpiirtein kaikki vanhat ohjelmoinnit pois. => klikataan hiirellä Toolboxissa ryhmää/ryhmiä, joissa on laitteita, painetaan Delete ja hyväksytään poisto Kun ryhmien laitteet on poistettu, siirrytään eteenpäin => TALOTEKNIIKKA / Kari Kallioharju 58

59 Online-harjoitus 2: Kokoustilan ohjauksien suunnittelu ja ohjelmointi online-tilassa Lähtötietoja valaistuksenohjauksen suunnitteluun: Online-suunnittelukohde on seuraavassa diassa esitetty kokoustila, jossa on valaisimina 4 kpl DALI-ohjattuja loisteputkivalaisimia sekä sisustus/tehostevalaistuksena 8 kpl halogeenispotteja (230 V) Tilan käyttötarkoitus on toimia kokous- ja luentotilana, varusteistoon kuuluu videotykki ja tussitaulu. Tila siivotaan päivittäin ja sitä käytetään tilapäisesti myös juhla- ja vastaanottotilana. Kaikkiin käyttötarkoituksiin halutaan tarkoitukseen sopiva valaistustilanne. TALOTEKNIIKKA / Kari Kallioharju 59

60 Kokoustilan pohjapiirros Valaistuksen ohjaimiksi voidaan valita DALI -opetusympäristön laitteista yksi tai useampia Opetusympäristön laitteiden lisäksi voidaan käyttää virtuaalisia ohjaimia ja testata ohjelmallisesti niiden toimivuutta Valaisimet voi ryhmitellä vapaasti, mutta laitteet kannattaa nimetä mahdollisimman selkeästi Ohjauskotelo teholähdettä ja halogeeniohjauksia varten voitaisiin sijoittaa esimerkiksi välikattoon Johdotuksia ei tarvitse suunnitella TALOTEKNIIKKA / Kari Kallioharju 60

61 Esimerkkiratkaisuja: Kokoustilan valaistuksenohjauksen perusratkaisu + ohjausmuutoksia ja lisäyksiä TALOTEKNIIKKA / Kari Kallioharju 61

62 Esimerkkiratkaisu (1/4) Perusratkaisu: Halogeenit himmennettäviksi, kaikki samalle himmentimelle (Universal Dimmer 452) Ohjaimiksi DALI -monipainike (125) ja toisella puolen huonetta tavallinen kaksoispainike minisisääntuloyksikköön (444) liitettynä Tilanteet: neuvottelu, diaesitys, edustus, yleisvalaistus Tarkemmat ohjausasettelut ja toiminta seuraavilla kalvoilla Huom! On myös mahdollista liittää verhot tai valkokangas DALI-verhomoottoriohjaimeen ja tehdä ohjaus monipainikkeen ylös/alas -komennoilla TALOTEKNIIKKA / Kari Kallioharju 62

63 Esimerkkiratkaisu (2/4) Ryhmitys ja ryhmän 1 ja 2 tilanteet Tehdään ryhmä 1 loisteputkille ja ryhmä 2 himmentimelle (halogeenit). Näitä ohjataan päälle ja pois minisisääntuloyksikön sisääntuloilla 1 ja 2 (oppimisympäristön 2- osainen Jussi-painike) Ryhmä 1 Loisteputket Ryhmä 2 Halogeenit Valaisimet: Ballast 4kpl Valaisimet: Universal Dimmer 452 Ohjain: Mini Input Unit 444 (input 1) Ohjain: Mini Input Unit 444 (input 2) Komento: Input 1: Max Level/Off Komento: Input 2: Max Level/Off Lisäksi tehdään ryhmä 3 kaikille kuormille (4 x ballast ja himmennin). Näitä ohjataan monipainikkeella (seuraava kalvo) TALOTEKNIIKKA / Kari Kallioharju 63

64 Esimerkkiratkaisu (3/4) Ryhmän 3 Tilanteet Tilanne: Scene 1 Scene 2 Scene 3 Scene 4 Ohjaus: Button 1 Button 2 Button 3 Button 4 Valaisin % 10 % 25 % 100 % Valaisin % 50 % 25 % 100 % Valaisin % 100 % 25 % 100 % Valaisin % 50 % 25 % 100 % Halogeenit 25 % 40 % 100 % 100 % Tilanteet voi tallentaa prosentteina suoraan yksittäisiin kuormalaitteisiin tai ryhmän sceneksi sinisistä palkeista säätämällä. Tallennetaan ryhmään 3 erilaisia tilanteita Tilanne 1: neuvottelu Tilanne 2: diaesitys Tilanne 3: edustus Tilanne 4: yleisvalaistus Monipainikkeen painonapit asetetaan ohjaamaan tilanteita toiminnoilla Go to Scene 1-4 ja kaikki valot ohjataan pois painikkeella 0 Off Ylös/alas-painikkeet jäävät tässä vaiheessa varalle esim. verhomoottoriohjausta tai muuta käyttöä varten TALOTEKNIIKKA / Kari Kallioharju 64

65 Esimerkkiratkaisu (4/4) Kuva esimerkkiratkaisun ohjelmoinneista. TALOTEKNIIKKA / Kari Kallioharju 65

66 Lisäesimerkki 1: ohjauksen lisäys kokoustilan asennuksiin (vakiovalosäätö eli päivänvalo-ohjaus) TALOTEKNIIKKA / Kari Kallioharju 66

67 Vakiovalosäätö (päivänvalo-ohjaus) Vakiovalotason säätö toteutetaan multisensorilla 312. Ilman reititintä multisensori 312 voi ohjata yhtä ryhmää, jossa kaikilla valaisimilla on sama vakiovalo-ohjattu valotaso -> Isoon tilaan, jossa ikkunat ovat samalla seinällä, kannattaa asentaa useita sensoreita eri etäisyyksille tasaisen valaistuksen aikaansaamiseksi Kaikkia ohjauksia ja tilanteita ei tarvitse tehdä vakiovalo-ohjatuiksi, vaan esimerkiksi monipainikkeesta yksi painike voi kytkeä ko. ominaisuuden päälle/pois Painikkeet, joihin vakiovalo-ohjausta ei tahdota, sijoitetaan normaalisti kuormien kanssa ryhmiin Laitetaan tässä harjoituksessa vakiovalo-ohjaus ohjaamaan loistevalaisimia eli ryhmää 1. Vakiovalo-ohjaus kytketään päälle omalla painikkeellaan. TALOTEKNIIKKA / Kari Kallioharju 67

68 Vakiovalo (Constant Light) Lisätään harjoitukseen multisensori 312 Vakiovalo-ohjausta ei oletuksena näy multisensorin toiminnoissa, joten asetetaan se seuraavaksi päälle. TALOTEKNIIKKA / Kari Kallioharju 68

69 Vakiovalo-ohjauksien toiminnot, eli Constant Light -tilan saa päälle multisensorin asetuksista, tämän jälkeen tulee näkyviin OUT ja IN valinnat TALOTEKNIIKKA / Kari Kallioharju 69

70 Vakiovalo-ohjauksen ohjelmointi Ohjainlaite, joka käynnistää vakiovalo-ohjauksen, sijoitetaan IN - toiminnon kanssa samaan ryhmään. Käytetään tässä monipainikkeen vapaana olevaa Up -painiketta, vaikkei se ehkä olekaan ulkoasultaan paras mahdollinen. 1) Raahataan vakiovalo-ohjauksen IN -toiminto ja UP -painike ryhmään 4. Painikkeen toiminnoksi asetetaan Scene 1/Off. 2) Vakiovalo-ohjauksen Constant Light Out -toiminto viedään ryhmään 1, jossa on jo muitakin ohjauslaitteita ja ohjattavat loistevalaisimet. Huom! Edellä esitetyllä tavalla, eli erottamalla vakiovalon päälle-ohjaus ja kuormien vakiovalo-ohjaus eri ryhmiin, laite ensin tarkastaa valotason ja tekee ohjaukset vasta tämän jälkeen (vähentää välkkymistä). TALOTEKNIIKKA / Kari Kallioharju 70

71 Multisensorin vakiovalo-toiminnon kalibrointi tapahtuu aina lopullisessa käyttökohteessa, jossa määritellään vakiovalo-ohjaukselle haluttu valotaso. Haluttu valotaso säädetään valaisimiin ja kalibroidaan multisensoriin olosuhteissa, joissa tilan ainoa valaistus tulee ohjattavista valaisimista (ei siis esim. päivänvaloa). Harjoituksissa todellinen kalibrointi on mahdotonta, joten sensorin voi kalibroitaessa peittää kokonaan tai osittain esimerkiksi kädellä. Kalibrointi harjoitusympäristössä: 1) peitä multisensorin valoisuusanturi ainakin osittain kädellä (kuvataan tällä hämärää huonetta, johon säädetään sitten haluttu valo valaisimista). 2) aseta ohjattavien loistevalaisinten valotaso hiirellä haluttuun vakiovalon ylläpitämään tasoon, tässä esim. 70 % (todellisuudessa luksi-mittarin avulla). TALOTEKNIIKKA / Kari Kallioharju 71

72 3) tallenna asettelemasi valotasot ryhmän 4 (Constant Light IN) sceneksi 1. Nyt kun painetaan UP -ohjauspainiketta, on vakiovalotoiminta käytössä. Toinen painallus sammuttaa toiminnon. Muut painikkeet toimivat kuten ennenkin, mutta vakiovalo säätää päällä ollessaan kaikkia Scenejä 1-4. Vakiovalo-ohjauksen toimintaa voi testailla harjoitusympäristössä peittämällä valoisuusanturin välillä kädellä ja ottamalla välillä käden pois. Jos anturi havaitsee, että on kirkkaampaa kuin kalibrointitilanteessa, multisensori himmentää valoja, ja jos on pimeämpää kuin kalibroitaessa, valot kirkastuvat. TALOTEKNIIKKA / Kari Kallioharju 72

73 Kuva esimerkkiratkaisun ohjelmoinneista. TALOTEKNIIKKA / Kari Kallioharju 73

74 Lisäesimerkki 2: muutos kokoustilan valaistuksenohjauksiin (vakiovalo -> liiketunnistin) TALOTEKNIIKKA / Kari Kallioharju 74

75 Läsnäolotunnistus (PIR) Nykyisiä kehittyneitä ohjauslaitteita käytettäessä ovat vakiovalo- ja läsnäolotunnistusominaisuudet hyvin usein samassa laitteessa, jolloin niitä voidaan helposti käyttää joko yksittäin tai yhdessä. Myös multisensori 312:ssa on sekä vakiovalo- että läsnäolo-ohjaus. Seuraavassa esimerkissä otamme käyttöön kokoustilan multisensorin läsnäoloohjauksen, mutta poistamme samalla vakiovalo-ohjauksen käytöstä. Eli seuraavassa esimerkissä emme käytä läsnäolotunnistusta ja vakiovalo-ohjausta samaan aikaan. Ohjaus toteutetaan tässä siten, että läsnäolotunnistus sytyttää tilaan tultaessa neuvottelutilanteen valaistuksen. Sammutus toteutetaan kahdessa portaassa, eli ellei tilassa ole liikuttu 20 minuuttiin, valot himmennetään ensin 10 % valotasoon ja ellei liikettä edelleenkään havaita, valot sammutetaan 20 sekunnin kuluttua. Myös kaikki painikkeet ja painonapit jätetään käyttöön, eli läsnäolotunnistus kytketään ainoastaan vanhan ohjauksen rinnalle varmistamaan, ettei valoja polteta turhaan. TALOTEKNIIKKA / Kari Kallioharju 75

76 Vakiovalo-ohjauksen poistaminen käytöstä Vakiovalo-ohjauksen saa helpoiten pois käytöstä avaamalla multisensorin ominaisuudet ja poistamalla Constant Light -valinnan. Tämä poistaa vakiovaloohjauksen IN- ja OUT-toiminnot ryhmistä, joissa se on ollut käytössä. poista valinta TALOTEKNIIKKA / Kari Kallioharju 76

77 Uuden 10 % valaistustilanteen luonti läsnäolotunnistuksen himmennystilannetta varten Kuten toiminnankuvauksessa mainittiin, hyödynnetään läsnäolotunnistuksen normaalina valaistustilanteena sceneä 1 (neuvottelu), joka on myös monipainikkeella käytössä. Himmennysportaalle tarvitaan kuitenkin vielä oma valaistustilanne (valaistus 10 % tasossa). 1) aseta kaikkien ballastien ja himmentimen valotaso hiirellä 10 % arvoon 2) tallenna asettelemasi valotasot ryhmän 3 sceneksi 5. TALOTEKNIIKKA / Kari Kallioharju 77

78 Läsnäolotunnistimen käyttöönotto Multisensorin läsnäolotunnistintoiminnot löytyvät ryhmästä 4, ne siirtyivät sinne Ungrouped -valikosta yhdessä vakiovalo-ohjauksen IN-toiminnon kanssa Raahataan läsnäolotoiminnot ryhmään 3 TALOTEKNIIKKA / Kari Kallioharju 78

79 Läsnäolotunnistimen toiminnot ja asetukset (1/2) PIR On Event = sytytystoiminto, eli mitä tehdään kun liike havaitaan. Oletuksena Go to Scene 16. PIR Min Event = himmennystoiminto, eli mitä tehdään kun liikkeestä on kulunut pitkä aika. Tätä ei ole pakko käyttää, vaan valot voidaan myös sammuttaa suoraan ensimmäisen viiveajan jälkeen. Oletuksena Go to Scene 14. PIR Off Event = sammutustoiminto, eli mitä tehdään kun himmennysaikakin on kulunut. Oletuksena Go to Scene 15, mutta yleensähän tähän vaihdetaan aina Off. 1. PIR On 2. Ei liikettä, viiveajan laskenta 3. PIR Min 4. Ei liikettä, viiveajan laskenta 5. Valojen sammutus TALOTEKNIIKKA / Kari Kallioharju 79

80 Läsnäolotunnistimen toiminnot ja asetukset (2/2) Asetetaan toiminnot meille oikeiksi: PIR On Event = Go to Scene 1 PIR Min Event = Go to Scene 5, tähän toimintoon voi myös laittaa pienen himmennysajan (Fade Time, esim. 3 sekuntia), etteivät valot putoa porrasmaisesti edustustilanteeseen. PIR Off Event = Off Seuraavaksi multisensorin asetuksista asetetaan vielä toiminta-ajat kuntoon, eli: PIR Delay (min) = läsnäolotunnistimen normaali viiveaika, tässä 20 minuuttia PIR Transition (sec) = aika, jona valoja poltetaan himmeämmin normaalin viiveajan päättymisen ja valojen sammutuksen välillä, tässä 20 sekuntia PIR Exit (min) = aika, jona PIR ei voi sytyttää valoja, jos valot sammuvat (sammutus esim. painikkeella, mutta PIR huomioi viiveen myös sammuttaessaan valot itse), tässä 1 minuutti Läsnäolotunnistimen ohjelmointi on nyt valmis, mutta testauksen helpottamiseksi voidaan käydä vielä asettamassa läsnäolotunnistimen testaustila päälle. Testaustilassa normaali viiveaika, eli PIR-Delay (min) lyhennetään noin 20 sekuntiin. TALOTEKNIIKKA / Kari Kallioharju 80

81 Kuva esimerkkiratkaisun ohjelmoinneista. TALOTEKNIIKKA / Kari Kallioharju 81
