1 Harri Liukku, ABB Oy, NSS asiantuntijaseminaari 2015 KNX ja valaistuksen ohjaus

2 Esityksen sisältö ABB Suomessa ABB:n tuotetarjoama liikerakentamiseen Case-esimerkkejä toteutetuista kohteista Toimistotalo m 2 uudisrakennus Tehtaan valaistuksen saneeraus m 2 KNX tuotteet yleisesti KNX Dali-Gatewayt periaatekaaviot ABB-free@home kodinohjausjärjestelmä April 27, 2015 Slide 2

3 ABB Suomessa 5380 työntekijää 2,3 miljardia Liikevaihto (2013) 800 työntekijää tutkimuksessa ja tuotekehityksesä Perustettu 1889 ABB muodostettiin 1988 sulauttamalla yhteen ruotsalaisen Asean ja sveitsiläisen Brown Boverin sähkötekniset liiketoiminnot April 27, 2015 Slide 3

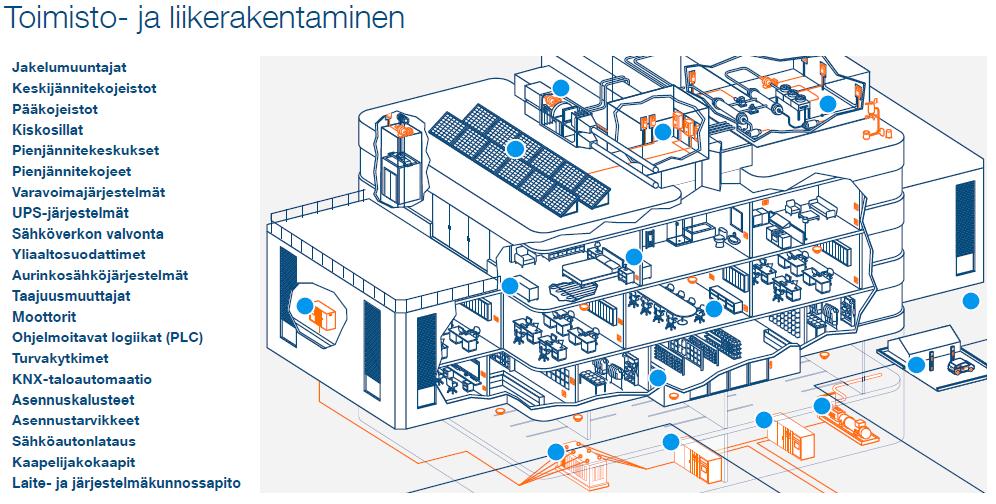

4 ABB:n tarjoama liikerakentamiseen April 27, 2015 Slide 4

5 Energiansäästöpotentiaali valaistuksessa Motivan energiakatselmusten seurantatietokannassa on tiedot 750 toimistorakennuksen (n. 270 Mm 3 ) energiakatselmuksesta vuosilta Nämä rakennukset jaetaan julkisen palvelusektorin toimistorakennuksiin (209 kpl, 4,3 Mm 3 ) ja yksityisen sektorin toimistorakennuksiin (541 kpl, 22,5 Mm 3 ). (Siltala 2009, s. 49) Näistä nähdään, että valaistuksella on hyvin merkittävä osuus sähkön säästöpotentiaalista, eli pelkälllä valaistuksella voidaan saavuttaa keskimäärin 35 % energiasäästö. Huomattavaa on myös, että lähes yhtä suuret säästöt voidaan saavuttaa ilmanvaihdon käyntiaikojen optimoinnilla. April 27, 2015 Slide 5

6 Toimistotalo, Helsinki Päivänvalon vaikutus sähkönkulutukseen Pinta-ala m 2 (8 kerrosta ja kellari) KNX-valaistus kerroksissa 2-8, joissa hyödynnetään Vakiovalosäätöä Läsnäolo-ohjausta (sammutusviive 30 min) Tilatietojen käyttöä IV-ohjauksessa Käyttäjäprofiilit Kerrokset 3-4: säännölliset työajat (n. klo 8-16) ja tasainen käyttöaste Kerrokset 5-8: vapaammat työajat ja epäsäännöllisempi käyttöaste Kerrokset jaettu neljään keskusalueeseen (n. 300 m 2 /osa) Rakennus on luokiteltu LEED kultatasolle April 27, 2015 Slide 6

7 Toimistotalo, Helsinki Päivänvalon vaikutus sähkönkulutukseen Rakennuksen 3. kerroksessa työskennellään säännöllisin työajoin. 7. kerroksessa työajat ovat epäsäännöllisemmät. Ylemmästä kuvaajasta havaitaan, että 7. kerroksessa kulutus on vaihtelevampaa kuin 3. kerroksessa. Kokonaisuudessaan kulutus on kuitenkin ollut keskimäärin 31 % pienempi. Alemmassa kuvaajassa merkittävää on huomata, että ero sähkönkulutuksessa on lähes sama osiosta riippumatta. 3. kerroksessa sähkönkulutus on ollut parhaimmillaan n. 23 % pienempi aurinkoisena päivänä. Sininen palkki on pilvinen päivä ja oranssi palkki aurinkoinen päivä. April 27, 2015 Slide 7

8 ABB Drives E-halli Valaistuksen uusiminen Vanha valaistus Yleisvalaistustaso lx, ei säädettävissä, kokonaisteho 315 kw Liian korkea yleisvalaistukseksi Valaisimet teknisesti vanhentuneita ja kaapelointi huonokuntoinen Energiankulutus noin 21 W / m 2 Uusi valaistus Yleisvalaistustaso lx, Daliliitäntälaitteet säädettävissä. Valaistuksen kokonaisteho 70 kw Energiankulutus 4,7 W / m 2 Säästö 75 % vanhaan ratkaisuun verrattuna April 27, 2015 Slide 8

9 ABB Drives E-halli Valaistuksen uusiminen April 27, 2015 Slide 9

10 ABB Drives E-halli Valaistuksen uusiminen April 27, 2015 Slide 10

11 ABB Drives E-halli Valaistuksen uusiminen kw / lohko Tilanne vuoteen 2006 saakka Valaistuksen teho hallin 16 lohkossa yhteensä noin 300 kw > valaistus päällä koko ajan April 27, 2015 Slide 11

12 ABB Drives E-halli Valaistuksen uusiminen kw / lohko Valaistuksen ohjaus päälle painonapeilla (2006) Lohkokohtaiset sammutuspulssit (2006) April 27, 2015 Slide 12

13 ABB Drives E-halli Valaistuksen uusiminen kw / lohko LED-valaisimien käyttöönotto (2013) Valaistuksen ohjaus päälle painonapeilla (2006) Lohkokohtaiset sammutuspulssit (2006) April 27, 2015 Slide 13

14 ABB Drives E-halli Valaistuksen uusiminen kw / lohko LED-valaisimien käyttöönotto (2013) Valaistuksen ohjaus päälle painonapeilla (2006) KNX-järjestelmän käyttöönotto (2013) Lohkokohtaiset sammutuspulssit (2006) April 27, 2015 Slide 14

15 ABB Drives E-halli Valaistuksen uusiminen kw / lohko LED-valaisimien käyttöönotto (2013) Valaistuksen ohjaus päälle painonapeilla (2006) KNX-järjestelmän käyttöönotto (2013) KNX:n vakiovalosäätö huomioi päivänvalon (2013) Lohkokohtaiset sammutuspulssit (2006) April 27, 2015 Slide 15

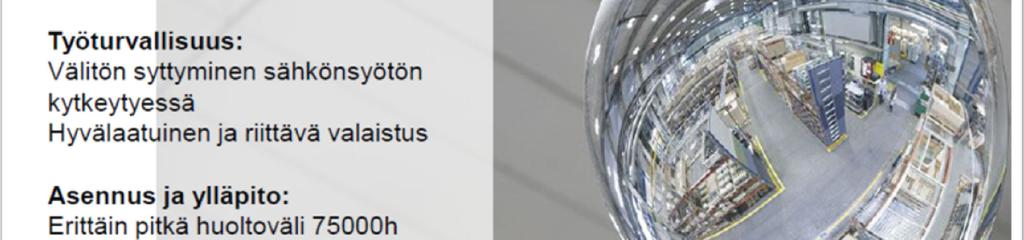

16 ABB Drives E-hallin muita hyötyjä April 27, 2015 Slide 16

17 ABB:n KNX-tuotevalikoimaa Virtalähteet ma, UPS Lisävirtalähteet Tiedonsiirto Väyläliitäntäyksiköt Linjayhdistimet USB, TCP/IP Vastaanottimet Analogia-input, binääri-input I/O-yksiköt, sääasema Valvontayksiköt, RF-vastaanotin Ohjaukset On/off 6-16 A virranmittaus 2-12 ch Yleissäätimet 1-8 ch, 1-10 V, DALI, DSI Analogia-output Vakiovalonsäätö Läsnä- ja liiketunnistimet Ulkoanturit Verhomoottorit V, 2-8 ch ABB Oy

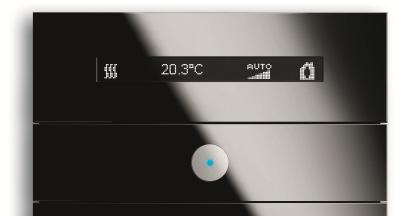

18 ABB:n KNX-tuotevalikoimaa Lämmitys / Jäähdytys Elektroniset kytkinyksiköt Puhallinkonvektorit Huonetermostaatit Energianmittaus Kwh-mittarit KNX-liitännällä Kytkinyksikkö energianmittauksella Energianmittausyksikkö Kalustesarjat Jussi Impressivo Triton PriOn Keskitetyt toimilaitteet Huoneyksiköt ja ohjauskotelot Keskitetyt ohjaukset Smart Touch Comfort Touch Etäkäyttöserveri 6186-L IP ja OPC-rajapinta ABB Oy

19 KNX-taloautomaatio KNX ja DALI DG/S8.1 DG/S1.1 DG/S DGN/S DLR/S8.16.1M DLR/A Ohjaustapa Kanavakohtainen ohjaus (Broadcast) Yksilöllinen ohjaus (Bkanava Broadcast) Ryhmäohjaus Ryhmäohjaus Varavalo-ohjaus Ryhmäohjaus 8 vakiovalo piiriä DALI lähdöt 8 kpl (A H) 2 kpl (A ja B) 1 kpl 1 kpl 1 kpl 1 kpl Ryhmäohjaus 4 vakiovalo piiriä DALI laitemäärä 128 kpl (16/kanava) 128 kpl (64/kanava) DALI ryhmiä 8 kpl (8-kanavaa) A=Yksilöllinen B=Broadcast Ryhmämuodostus Johdotus KNX (muista DALI nopeus) DALI osoitteet Ei (Broadcast) A: Kyllä B: Broadcast DALI sähkeitä jokaista KNX käskyä kohden 1 kpl/kanava A: max 64 kpl B: 1 kpl 64 kpl 64 kpl 64 kpl 64 kpl 16 ryhmää 16 ryhmää 16 ryhmää 8 ryhmää DALI DALI DALI DALI Kyllä Kyllä Kyllä Kyllä 1 kpl/daliryhmä 1 kpl/daliryhmä 1 kpl/daliryhmä 1 kpl/daliryhmä April 27, 2015 Slide 19

20 Erot DALI säätimissä DG/S1.1 ABB Oy A kanavan ryhmät määritellään ETS ohjelmoinnilla vapaasti. Jokainen valaisin säädettävissä erikseen. B kanavan ryhmät määritellään kaapeloinnilla. Kaikki säätyvät yhtä aikaa.

21 Erot DALI säätimissä DG/S Ryhmät määritellään DALI ohjelmoinnilla. Ryhmiä voi säätää, muttei yksittäisiä valaisimia. ABB Oy

22 Erot DALI säätimissä DG/S8.1 Ryhmät määritellään kaapeloinnilla. Kaikki ryhmän valaisimet säätyvät saman aikaisesti. ABB Oy

23 Erot DALI säätimissä DGN/S poistumisvalaistus Ryhmät määritellään DALI ohjelmoinnilla. Ryhmiä voi säätää, muttei yksittäisiä valaisimia. ABB Oy

24 Erot DALI säätimissä DLR/S M vakiovaloantureilla Ryhmät määritellään DALI ohjelmoinnilla. 16 ryhmää ja 8 vakiovaloanturin (LF/U) liitäntää. ABB Oy

25 DALI säädin DLR/S M ABB i-bus Tool kalibrointiin ja testaamiseen ABB Oy

26 Dali-gatewayn DLR/A kytkentäkuva April 27, 2015 Slide 26

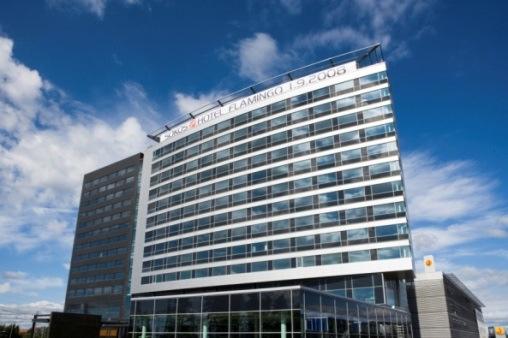

27 KNX-taloautomaation referenssejä Flamingo viihdekeskus, Vantaa KNX-taloautomaatioratkaisut Valaistuksen ohjaus ja savunpoisto - IMPRESSIVO -asennuskalusteet Yksityiskoti, Valkeakoski Valaistuksen ja lämmityksen ohjaus - prion- ja IMPRESSIVO - asennuskalusteet Musiikkitalo, Helsinki KNX-toimilaitetta, 23 ohjausnäyttöä - Dali-ohjaus, läsnäolotunnistimet, vakiovalo-ohjauksia - Savunpoisto-ohjaukset - Keskitetty huonevarausjärjestelmä - Keskitetty visualisoini PC:llä valvomosta Luhta pääkonttori, Lahti osoitteellista KNX-laitetta - Valaistuksen ohjaus - Lämmityksen/jäähdytyksen ohjaus Svenska Teatern, Helsinki osoitteellista KNX-laitetta - Dali-gatewayt, kytkinyksiköt, liike- ja läsnäolotunnistimet, painonapit Finnairin pääkonttori, Vantaa BREAM Platina tavoitteena osoitteellista KNX-laitetta - Dali-gatewayt, kytkinyksiköt, liike- ja läsnäolotunnistimet, painonapit April 27, 2015 Slide 27

28 Esittely 16 April, 2014 Slide 28

29 BMS toiminnallisuus KNX Ohjelmointi on helppoa ei tarvita erillistä ohjelmaa asennusten määrä elektroniikka perinteinen sähkötekniikka April 27, 2015 Slide 29

30 Käyttökohteet Uudisrakennus ja peruskorjaus Omakoti- ja rivitalot Pienet liikekiinteistöt Sähköurakoitsijat ja loppuasiakkaat April 27, 2015 Slide 30

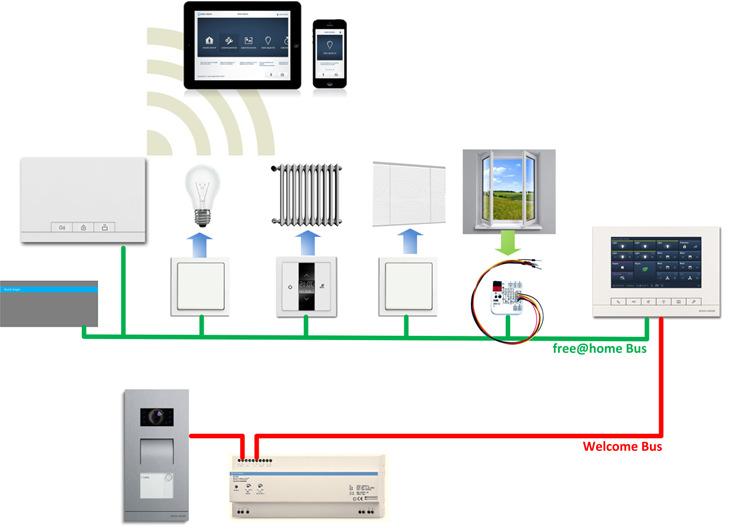

31 Integrointi ovipuhelimeen ja etäkäyttö April 27, 2015 Slide 31

32 ABB Oy Wiring Accessories Myynti ja tekninen tuki, Järjestelmätuotteet April 27, 2015 Slide 32

33 April 27, 2015 Slide 33
