1 A Fläkt Woods Company Ilmankäsittelykone EC Ilmankäsittelykoneen hoito

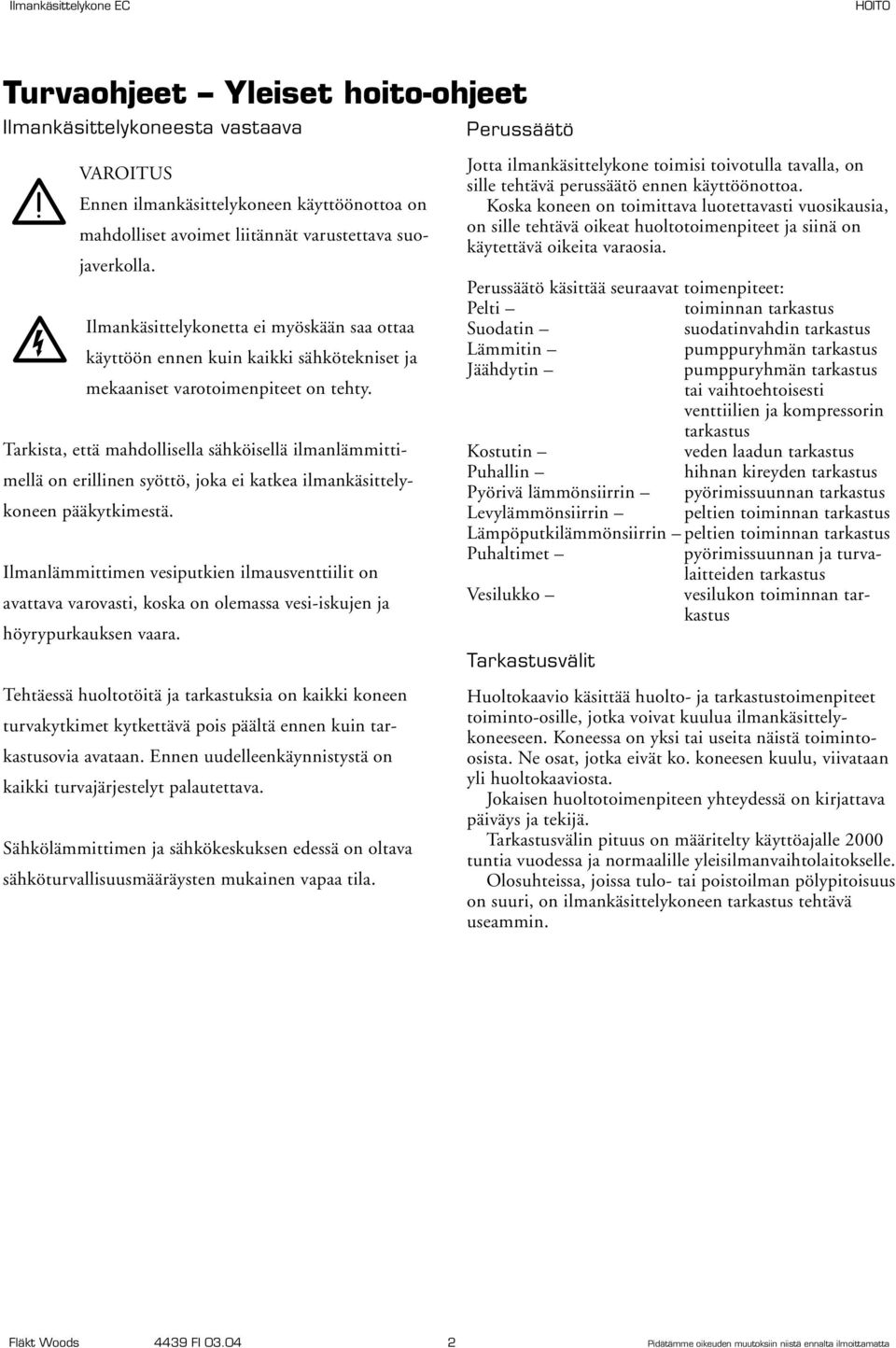

2 Turvaohjeet Yleiset hoito-ohjeet Ilmankäsittelykoneesta vastaava VAROITUS Ennen ilmankäsittelykoneen käyttöönottoa on mahdolliset avoimet liitännät varustettava suojaverkolla. Ilmankäsittelykonetta ei myöskään saa ottaa käyttöön ennen kuin kaikki sähkötekniset ja mekaaniset varotoimenpiteet on tehty. Tarkista, että mahdollisella sähköisellä ilmanlämmittimellä on erillinen syöttö, joka ei katkea ilmankäsittelykoneen pääkytkimestä. Ilmanlämmittimen vesiputkien ilmausventtiilit on avattava varovasti, koska on olemassa vesi-iskujen ja höyrypurkauksen vaara. Tehtäessä huoltotöitä ja tarkastuksia on kaikki koneen turvakytkimet kytkettävä pois päältä ennen kuin ovia avataan. Ennen uudelleenkäynnistystä on kaikki turvajärjestelyt palautettava. Sähkölämmittimen ja sähkökeskuksen edessä on oltava sähköturvallisuusmääräysten mukainen vapaa tila. Perussäätö Jotta ilmankäsittelykone toimisi toivotulla tavalla, on sille tehtävä perussäätö ennen käyttöönottoa. Koska koneen on toimittava luotettavasti vuosikausia, on sille tehtävä oikeat huoltotoimenpiteet ja siinä on käytettävä oikeita varaosia. Perussäätö käsittää seuraavat toimenpiteet: Pelti toiminnan Suodatin suodatinvahdin Lämmitin pumppuryhmän Jäähdytin pumppuryhmän tai vaihtoehtoisesti venttiilien ja kompressorin Kostutin veden laadun hihnan kireyden lämmönsiirrin pyörimissuunnan peltien toiminnan peltien toiminnan Puhaltimet pyörimissuunnan ja turvalaitteiden vesilukon toiminnan Tarkastusvälit käsittää huolto- ja toimenpiteet toiminto-osille, jotka voivat kuulua ilmankäsittelykoneeseen. Koneessa on yksi tai useita näistä toimintoosista. Ne osat, jotka eivät ko. koneesen kuulu, viivataan yli huoltokaaviosta. Jokaisen huoltotoimenpiteen yhteydessä on kirjattava päiväys ja tekijä. Tarkastusvälin pituus on määritelty käyttöajalle 2000 tuntia vuodessa ja normaalille yleisilmanvaihtolaitokselle. Olosuhteissa, joissa tulo- tai poistoilman pölypitoisuus on suuri, on ilmankäsittelykoneen tehtävä useammin. Fläkt Woods 44 FI Pidätämme oikeuden muutoksiin niistä ennalta ilmoittamatta

3 Yleiset hoito-ohjeet Oven tiivisteen vaihtaminen Oven tiiviste on saatavissa varaosana ja se pitää tarpeen mukaan vaihtaa koneen tiiviyden varmistamiseksi. Huolto-ovien irrotus Ovet voidaan helposti irrottaa vetämällä ulos saranan tappi, osa, kuva. Varaosat Varaosat ja tarvikkeet tähän koneeseen tilataan Fläkt Woods lähimmästä myyntikonttorista. Varaosia tilattaessa kehoitamme käytämään varaosaluettelossa olevia tunnuksia. Kiinteiden paneelien irrotus Ruuvi Saranan säätö Löysennä saranan osat 1 ja 2, säädä raot "A" niin, että ne ovat yhtä suuret. Rako "B" saa olla korkeintaan mm. Käytä sopivan paksuisia aluslevyjä. Kiristä osan 2 ruuvit, (varo etteivät kierteet vahingoitu runkoprofiilissa).työnnä yhteen osat 1 ja 2 ja kiristä ruuvit. Jos kierre on vahingoittunut, se voidaan korvata sokkoniittimutterilla. Tarkista, että tiivisteet huolto-oven ympärillä ovat tiiviit, sekä että ovi avautuu ja sulkeutuu kevyesti. Tarkasta myös lukon toiminta. Kuva 2 1 Tulppa A 2 Kuva 1 Ruuvi Tulppa 1 B = max. maks. mm mm Oven kahvan irrotus Mutteri Muovialuslevy Lukon kieli Kumialuslevy (ulkosovitus) A Ruuvi Peitelevy Kuva 4. Vaakasuora kone. Kahva Ruuvi A A Kuva Kuva 5. Pystysuora kone. max. mm B = maks. mm Fläkt Woods 44 FI 0.04 Pidätämme oikeuden muutoksiin niistä ennalta ilmoittamatta

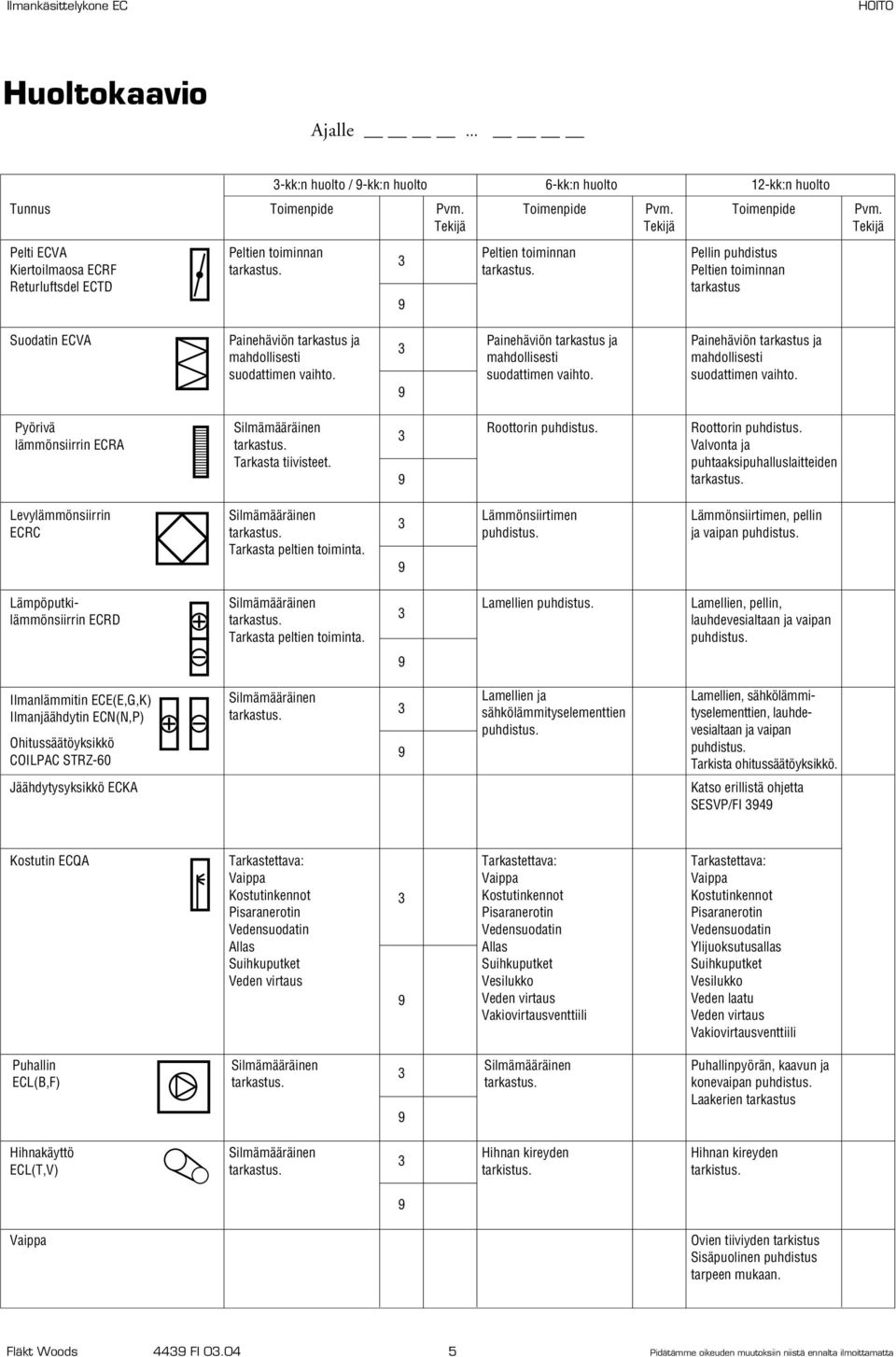

4 -kk:n huolto / -kk:n huolto 6-kk:n huolto 12-kk:n huolto Roottorin Roottorin Lamellien Lamellien,, SESVP/FI 4 konevaipan Laakerien Fläkt Woods 44 FI Pidätämme oikeuden muutoksiin niistä ennalta ilmoittamatta

5 -kk:n huolto / -kk:n huolto 6-kk:n huolto 12-kk:n huolto Roottorin Roottorin Lamellien Lamellien,, SESVP/FI 4 konevaipan Laakerien Fläkt Woods 44 FI Pidätämme oikeuden muutoksiin niistä ennalta ilmoittamatta

6 -kk:n huolto / -kk:n huolto 6-kk:n huolto 12-kk:n huolto Roottorin Roottorin Lamellien Lamellien,, SESVP/FI 4 konevaipan Laakerien Fläkt Woods 44 FI Pidätämme oikeuden muutoksiin niistä ennalta ilmoittamatta

7 -kk:n huolto / -kk:n huolto 6-kk:n huolto 12-kk:n huolto Roottorin Roottorin Lamellien Lamellien,, SESVP/FI 4 konevaipan Laakerien Fläkt Woods 44 FI Pidätämme oikeuden muutoksiin niistä ennalta ilmoittamatta

8 -kk:n huolto / -kk:n huolto 6-kk:n huolto 12-kk:n huolto Roottorin Roottorin Lamellien Lamellien,, SESVP/FI 4 konevaipan Laakerien Fläkt Woods 44 FI Pidätämme oikeuden muutoksiin niistä ennalta ilmoittamatta

9 -kk:n huolto / -kk:n huolto 6-kk:n huolto 12-kk:n huolto Roottorin Roottorin Lamellien Lamellien,, SESVP/FI 4 konevaipan Laakerien Fläkt Woods 44 FI 0.04 Pidätämme oikeuden muutoksiin niistä ennalta ilmoittamatta

10 Tulooulmaosa, pelti/suodatin Pellin toimilaite Peltiä voidaan ohjata käsisäätölaitteella ECAZ-5 (lisätarvike) tai peltimoottorilla STRZ-27 (lisätarvike), ks. kuva 1 ja 2. Vääntömomentti Alla olevassa taulukossa ilmoitetaan peltien vaatimat Koko Vääntömomentti, Nm Huolto Tarkasta pellin toiminta ja tiivisteet. Suodatin Pellin asennon osoittava merkintä Kuva 1 Käsisäädin ECAZ-5-27 Kun ilmassa oleva pöly erottuu suodattimeen, kasvaa virtausvastus, josta on seurauksena pienentynyt ilmavirta. Sen vuoksi on tarpeellista vaihtaa suodattimet säännöllisesti ilman epäpuhtauspitoisuuden mukaan määriteltävin vaihtovälein. Katso taulukosta suurin sallittu painehäviön lisäys eri suodatinluokille. Suodattimen vaihtotarve osoitetaan joko manometrilla ECAZ-22, painemittarilla ECAZ-2 tai esim. suodatinvahdin ECAZ-24 antamalla viestillä. Painemittarin asteikolla on hyvä merkitä punaiseksi suositellun loppupainehäviön ylittävä alue. Jokaisessa laitoksessa pitäisi olla yksi erä vaihtosuodattimia. Vaihtosuodattimia ja varaosia voi tilata lähimmästä myyntikonttorista. Kuva 2 Sijoitus Suurin sallittu painehäviön lisäys, Pa Suodatin- Painehäviön lisäys luokka puhtaasta suodattimesta G (EU ) 70 G4 (EU 4) 70 F5 (EU 5) 100 F6 (EU 6) 100 F7 (EU 7) 100 F8 (EU 8) 100 Vaihtosuodatin, ks. seuraava sivu Fläkt Woods 44 FI Pidätämme oikeuden muutoksiin niistä ennalta ilmoittamatta

11 Tulooulmaosa, pelti/suodatin Vaihtosuodatin Suodatinerä, pussisuodatin ECAZ-21-bb-cc Koko (bb) 01 0 Pussisuodatin, erä tuloilma tai poistoilma (cc) 04 = lyhyt, suodatinluokka G4 (EU 4), synteettinen 05 = lyhyt, suodatinluokka F5 (EU 5), synteettinen 06 = lyhyt, suodatinluokka F6 (EU 6), synteettinen Kuva Pussisuodattimen vaihto Paina vipusäädin, 1, alas epäkeskosalpaan, 2, niin että suodatinkenno vapautuu. Vedä likainen suodatin ulos. Pyyhi suodatintila puhtaaksi. Tarkista, että kumitiivisteet,, ovat vioittumattomia ennen uuden suodattimen asentamista. Kennojen väliin ei tarvitse asentaa tiivistyslistaa. Työnnä uudet suodatinkennot varovaisesti paikoilleen suodatinpusseja vahingoittamatta. 14 = pitkä, suodatinluokka G4 (EU 4), synteettinen 15 = pitkä, suodatinluokka F5 (EU 5), synteettinen 16 = pitkä, suodatinluokka F6 (EU 6), synteettinen 17 = pitkä, suodatinluokka F7 (EU 7), synteettinen 18 = pitkä, suodatinluokka F8 (EU 8), synteettinen 24 = pitkä, suodatinluokka G4 (EU 4), mikrolasikuitu 25 = pitkä, suodatinluokka F5 (EU 5), mikrolasikuitu 26 = pitkä, suodatinluokka F6 (EU 6), mikrolasikuitu 27 = pitkä, suodatinluokka F7 (EU 7), mikrolasikuitu 28 = pitkä, suodatinluokka F8 (EU 8), mikrolasikuitu 7 = pitkä, suodatinluokka F7 (EU 7), synteettinen, muovikehys 47 = lyhyt, suodatinluokka F7 (EU 7), mikrolasikuitu Suodatinerä, esisuodatinkenno ECAZ-22-bb ABB Ventilation Products AB Division Fläkt J XX FX Kuva 4. Suodattimen tunnistusmerkinnät. Original Air Filter Tested & Approved FX XX% Efficiency by CEN EN 77 ABB Ventilation Products AB Division Fläkt Koko (bb) 01 0 Esisuodatin, synteettinen, G (EU) Kennojen lukumäärä konekoottain Suodatin- Koko kennon mitat Esisuodattimen vaihto Käännä salpaa 4 niin, että luukku 5 avautuu ja voidaan nostaa pois. Korvaa likaantunut suodatin uudella. Asenna mahdolliset mukana toimitetut tiivisteet kennojen väliin. Asenna luukku paikalleen ja lukitse se salvalla. Suodattimen vaihdon jälkeen pyyhitään suodatintila puhtaaksi. Fläkt Woods 44 FI Pidätämme oikeuden muutoksiin niistä ennalta ilmoittamatta
