1 AIR COMFORT AIR TREATMENT 8658 FI yleinen ohje TURVALLISUUSOHJEET» ASENNUS- JA HUOLTO-OHJE TurvaohjeeT Ilmankäsittelykoneen käsittely... Huolto- ja korjaustöille varattavat tilat... yleinen ohje Tarkistukset ennen käyttöönottoa...3 Purkaminen/Kokoaminen...3 Äänen siirtyminen...3 Nosto ja kuljetus...4 Koneen nostaminen nostolenkeillä EQAZ Koneen nostaminen palkkialustan EQAZ-04 avulla...5 Ulkosovitteisen koneen nosto...5 EQAZ-04 Palkkialusta koolle Irrallisena toimitetun EQAZ-04:n asennus...6 Koneen asennus (kiinnitys) palkkialustaan tai jalustaan...6 Asennus lattialle... 7 Asennus perustalle, ulkosovitus, konekoot Lohkojen yhteenliittäminen...9 Ripustaminen katosta... Tukeva rakenne... Ripustaminen katosta, hygieniarakenne, konekoot Päällekkäin asennetut koneet (Koskee vain EQGA, EQGB)... 4 Ulkonevien koneosien tukeminen...5 Pystysuora asennus. Vain konekoot (yksikerroslohko), (kaksikerroslohko)...6 Asennus seinätelineelle...6 Asennus lattiatelineelle...6 Lohkojen liitäminen, koskee vain ulkosovitusta... 7 Lukollisen ja lukottoman kahvan irrotus...8 Saranan säätö...8 Kanavaliitos...9 Puhaltimen paineaukolle asentamisen periaate...9 Hoito...9 Oven tiivisteen vaihto...9 Varaosat...9 Tarkastusvälit...9 Fläkt Woods 8658 FI Oikeus muutoksiin pidätetään

2 Turvaohjeet Ilmankäsittelykoneen käsittely Varoitus! Ennen ilmankäsittelykoneen käyttöönottoa pitää mahdolliset avoimet liitännät varustaa suojaverkolla. Ilmankäsittelykonetta ei myöskään saa ottaa käyttöön ennen kuin kaikki sähkötekniset ja mekaaniset turvalaitteet ovat käytössä. Ilmalämmittimien lämmitysveden ilmausventtiilit on avattava erittäin varovasti, koska on olemassa nesteiskun tai höyrypurkauksen vaara. Huolto- ja korjaustöille varattavat tilat Koneen ympärillä on varattava tilaa rutiiniluontoisille huoltotöille, kuten esim. suodattimien vaihdolle ja puhaltimen ja vaipan puhdistukselle. Sen lisäksi pitää tilavarauksessa huomioida mahdollinen tulevaisuudessa tapahtuva komponenttien vaihtaminen, esim. suodatin, lämmitin, jäähdytin, lämmön talteenotto, puhallin tai sähkökeskus. Kone päältä katsottuna A Tehtäessä huoltotöitä tai tarkastuksia pitää koneen kaikki turvakytkimet kytkeä pois päältä vähintään min. ennen tarkastusovien avaamista. Ennen uudelleenkäynnistystä pitää kaikki turvalaitteet palauttaa käyttöön. A C Jos ilmankäsittelykone puretaan ja kootaan uudelleen esim. asennuksen yhteydessä, ei koneen tiiviysluokka ole enää voimassa. Koneen luukuissa on lukittavat kahvat. Varmista aina, että kone jää lukituksi ja avaimet säilytetään asiaankuulumattomien tavoittamattomissa. Noudata erillistä ohjetta jos vaipan osia pitää irrottaa tai vaihtaa. Sähkökeskuksen edessä on oltava huoltotila, jonka leveys on voimassaolevien määräysten mukainen, (yleensä 00 mm). Näiden töiden suunnittelu on ehtona, että koneelle voidaan tehdä CE-merkintä. Paikallisia määräyksiä ja säädöksiä on noudatettava. Lue nämä ohjeet niin, että ymmärrät ne ennen koneen asennuksen aloittamista. Koneen omistaja tai asentaja on vastuussa siitä, että voimassa olevia turvaohjeita noudatetaan. Koneella tehtäviä töitä saavat tehdä vain asianmukaiset oikeudet ja pätevyyden omaavat henkilöt. A = komponenttien vaihdon vaatima leveys C = suodattimen vaihdon vaatima leveys Koko A C Koko A C Fläkt Woods 8658 FI Oikeus muutoksiin pidätetään

3 3 Tarkistukset ennen käyttöönottoa. Käy läpi alla olevat kohdat sen mukaan, mitä komponentteja ko. koneessa on. Aloita sähköt katkaistuna. a. Tarkista, että kone on asennettu suoraan. b. Tarkista, että tarkastusovet toimivat kevyesti. Säädä saranoita tarvittaessa. 3. Tarkista, että kone on puhdas sisältä ja ulkoa. 4a. Pellit, joissa toimilaite. Tarkista, että ulkoilma- ja poistoilmapellit ovat suljetut, kun peltimoottori on ääriasennossaan, sekä että se avaa pellit, kun puhallin käynnistyy. Kiertoilmapeltien pitää vastaavassa tilanteessa olla auki. 4b. Pellit, joissa käsisäätölaite. Pellin pitää olla lukittuna auki-asentoon ennen puhaltimen käynnistämistä. N.B.! The fan must never be started with the dampers closed. 5. Suodatin. Tarkista, että suodatinkennot ovat paikallaan ja kiristetty kehystä vastaan. 6. Manometrit ja ilmavirran mittauslaitteet. Tarkista, että laitteet on nollattu ja kytketty oikein (+/ ) mittausyhteisiin. Purkaminen/Kokoaminen eq-kone voidaan purkaa. Kone on purettava vahingoittamatta koneen osia tai vaippaa. Koneen purkamiseen ja kokoamiseen liittyy huomattavia riskejä koneen heikentyneen toiminnan ja tiiviyden suhteen. Koneen purkamisen ja kokoamisen seurauksena toiminnallisuuden ja tiiviysluokan takuun voimassaolo lakkaa. Tehdashenkilöstö tunnistaa puretun ja uudelleenkootun koneen. Ilmoita mahdollisuuksien mukaan tehtaalle suunnitellusta koneen purkamisesta, jotta työtä helpottaviin ja laadun varmistaviin toimenpiteisiin voidaan ryhtyä. Fläkt Woodsilta on valmistumassa seikkaperäinen purkamisja kokoamisohje, josta on saatavissa lisätietoja myöhemmin. Äänen siirtyminen Jos kone asennetaan seinän viereen, voi matalataajuinen ääni aiheuttaa värähtelyä seinään, vaikka äänitaso konehuoneessa on hyväksyttävällä tasolla. Ensisijaisesti on kone pyrittävä asentamaan konehuoneessa sellaisen seinän viereen, joka rajoit-tuu tiloihin, joissa äänitaso ei ole kriittinen. Jos tämä ei ole mahdollista, sijoitetaan kone mm etäisyydelle seinästä. Kanavan läpiviennit on tehtävä huolellisesti niin, että kanavan ja seinän välille ei tule jäykkää yhteyttä. Sen lisäksi on kanavan ympärys tiivistettävä tarkoin, jotta vältetään äänen siirtyminen viereiseen tilaan. Kriittisissä tapauksissa voi olla tarvetta asentaa kanavat kangasliittimillä. Äänen siirtyminen lattian läpi voi tapahtua vastaavasti, jos lattian massa ja jäykkyys eivät ole riittävät. 7. Suodatinvahti. Aseta mahdolliseen suodatinvahtiin haluttu paineero erillisen ohjeen mukaan. 8. Tarkista, että kaikki kuljetustuet on poistettu. 9. Tarkista, että kaikki kuljetussuojat on poistettu. Massan pitää vastata vähintään suositusta VVS AMA 98 (RA osa QE) ts. että lattialla, jonka pintaala on 4 kertaa koneen pohjapinta, pitää olla massaa vähintään 5 kertaa koneen tärinänvaimennettu massa ( ts. massa tärinänvaimentimien varassa). Jos lattiarakenne on kevyt, voidaan sitä parantaa raskaalla eristysmatolla koko koneen pohjan alla. Koneen koko pohjan pitää levätä matolla, joka voidaan peittää levyllä. Fläkt Woods 8658 FI Oikeus muutoksiin pidätetään

4 4 Nosto ja kuljetus Jokaisen lohkon painotiedot on ilmoitettu konekilvessä. Koneen nostaminen nostolenkeillä EQAZ-0 Älä mene riippuvan kuorman alle. Nostettavan koneen alle ai saa mennä mistään syystä. maks 000 kg max. 80 Kaikki lohkot toimitetaan pakattuna. min. 60 L L Trukkinosto pidennetyillä nostopiikeillä koneen pohjan vaurioitumisen välttämiseksi. Nostolenkit EQAZ-0 HUOM! Koneen painopiste ei välttämättä ole osan keskellä. Tärkeää! Nostolenkki EQAZ-0 on aina kiinnitettävä kolmella ruuvilla koneen alarungossa olevaan pohjaprofiiliin. Nostolenkkiä ei missään tilanteessa saa asentaa yläkulmiin. max. 80 max. 80 maks 000 kg Trukkinosto koneen yläpuolisilla piikeillä. Konekoot min. 60 Suuremmat ja painavammat koneet nostetaan koneen päissä olevilla pumppukärryillä tai trukilla, jossa on riittävän pitkät piikit, ettei koneen pohja vaurioidu. Fläkt Woods 8658 FI Oikeus muutoksiin pidätetään

5 5 Koneen nostaminen palkkialustan EQAZ-04 avulla Ulkosovitteisen koneen nosto Koneen painotiedot on ilmoitettu konekilvessä jokaisessa lohkoyksikös-sä. Kone nostetaan valmiille perustalle nostoputkia EQAZ-06 ja nostotukia EQAZ-07 käyttäen. Maks 000 kg jalusta EQAZ-03 Maks 4500 kg palkkialusta EQAZ-04 Nostoputket EQAZ-06 Maks 60 Nostotuet EQAZ-07 Nostoputki EQAZ-06 MAKS 4500 kg Palkkialusta EQAZ-04 tai Jalusta EQAZ-03 Puusoiro min. 50 x 50 L = m Nostoputket EQAZ-06 Palkkialusta EQAZ-04 Nostotuet EQAZ-07 EQAZ-04 Maks 80 Nostotuet EQAZ-07 MAKS 000 kg Nostolenkit EQAZ-0 Maks 050 kg Jalusta EQAZ-03 Nostoputket EQAZ-06 HUOM! Nostoputket on tarkoitettu ainoastaan Fläkt Woods ilmankäsittelykoneiden nostamiseen. Nostoputkia saa käyttää ainoastaan niille tarkoitettujen koneiden nostamiseen. Nostoputket soveltuvat vain niille tarkoitetun konekoon nostamiseen. Nostoputket on tarkoitettu kertanostoon. Ylempi koneen osa kiinnitetään kiinnityskulmilla EQAZ-6 maks. etäisyys,5 m (ks. Seuraava sivu). Säänkestävä saumatiiviste ympäri. Fläkt Woods 8658 FI Oikeus muutoksiin pidätetään

6 6 EQAZ-04 Palkkialusta koolle Aseta palkit suoraan. Kiinnitä palkit, poikipalkit ja jatkolevyt ruuveilla/muttereilla M8. Kiristysmomentti n. 8 Nm. Jatkolevy EUAZ Poraa 4 reikää ø 7,3 läpi ø 6,3 ohjausreikien ja asenna itsekierteittävät ruuvit Taptite M8 varmistukseksi. Poikkipalkki Irrallisena toimitetun EQAZ-04:n asennus Palkkialusta voidaan toimittaa joko asennettuna tai irrallisena. Asennus tapahtuu kuvan mukaan niin, että jokaisen palkkijatkon kohtaan tulee poikkipalkki. Mukana toimitetut lisäpoikkipalkit jaetaan tasavälein palkkikehikon pituudelle. Vaippa 50 Koneen asennus (kiinnitys) palkkialustaan tai jalustaan Asenna kiinnityspala, osa palkkialustan päihin. Jaa loput kiinnityspalat tasavälein palkkien pituudelle. Kiinnitä itseporaavilla ruuveilla, osa. Fläkt Woods 8658 FI Oikeus muutoksiin pidätetään

7 7 Asennus lattialle Asennuslattian tulee olla vaakasuora, jolloin taataan edellytykset koneen oikealle toiminnalle. Tarkista lattian suoruus niin, ettei koneen mahdollinen karsaus estä ovien avaamista tai sulkemista. Palkkialustaan EQAZ-04 on saatavissa säädettävät jalat EQAZ-05, yksilöllistä korkeuden säätöä varten, konekoot Suuremmille koneille ei säätöjalkoja ole. On tärkeää, että kone asennetaan vaakasuoraan. Jos koneessa on viemäröitäviä osia, pitää vesilukolle (esim. EQAZ-08), varattava riittävästi tilaa. Sivu- ja pituussuuntainen sijainti asetellaan helpoimmin rullakangella tai vastaavalla. Asennus perustalle, ulkosovitus, konekoot EUBA Ilmankäsittelykoneen palkkialusta kiinnitetään ruuveilla perustukseen. On tärkeää, että kone asennetaan vaakasuoraan. Palkkialusta EQAZ EQAZ-04 (d=) 50 EUAZ-04 (d=) 300 EQAZ-04 (d=) 300 EUAZ-04 (d=) Koko A Koko A Lohko ilman palkkialustaa, konekoot , , 04, , 054, , 050, 063, , 07, , ;3 EUB(A,B) FIG 3 03, 045, Rako 5 mm palkin päässä Lohko palkkialustalla EQAZ-04, konekoot A Tärkeää! Ulkosovituskoneeseen on aina asennettava kiinnityskulmat EQAZ tai EQAZ Fläkt Woods 8658 FI Oikeus muutoksiin pidätetään

8 8 Lohkojen yhteenliittäminen ➊ Huom! Tiivistelista asennetaan toiselle tiivistepinnalle ennen yhteenliittämistä x 0 mm 5 x 5 mm A ~5 B A EQGA EQGB B Fläkt Woods 8658 FI Oikeus muutoksiin pidätetään

9 9 ➋ x 0 mm 5 x 5 mm C D EQGA C EQHA, EQHB EQGA C EQGB D EQHB EQGB D Fläkt Woods 8658 FI Oikeus muutoksiin pidätetään

10 0 ➋ ➌ Ulkopuolelta HUOM: Jos ilmanvaihtokoneessa on tehtaalla asennetut nostolenkit, pitää ne noston jälkeen irrottaa. Lohkojen kiinnitysosat asennetaan samoihin paikkoihin käyttäen samoja kiinnitysreikiä. Kaikki lohkojen kiinnitysosat pitää varustaa kiinnitysruuvilla. Coolers Coolers and and wide wide rotors rotors Coolers and wide rotors Coolers Coolers and wide and rotors wide rotors Sisäpuolelta Coolers and wide rotors Fläkt Woods 8658 FI Oikeus muutoksiin pidätetään

11 ➌ Rear side Vihje: Jos ilmanvaihtokoneen taakse on vaikea päästä, voi kiinnityspulttien sijaan käyttää kierretankoa. 3 4 Fläkt Woods 8658 FI Oikeus muutoksiin pidätetään

12 Ripustaminen katosta Kone sijoitetaan paikan päällä valmistetulle telineelle. Katso alla oleva esimerkki. Teline ripustetaan kannattimien varaan. Suuremmat koneet pitää varustaa huoltotasolla EQAZ-9, jotta huoltohenkilöstö pääsee koneelle. Telineessä pitää myös olla pitkittäiset tai poikittaiset tukipalkit paneelien alla. Ripustustanko Tärkeää! Kuvan mukaisessa telineessä on ripustimien pituutta helppo säätää. Ripustustanko A min. 800 Tukilaippa A maks. 35 mm huoltopuolella, konekoot Laippa A katkaistaan tai lovetaan saranan kiinnikkeen kohdalta, konekoot Tukilaippa A maks. 75 mm huoltopuolella, konekoot Kiristin maks,5 m Huom! Jos kone on varustettu vesikourulla EQWZ-0, voi laippa (A) olla vain vaipan kulmatolppien kohdalla. Tukeva rakenne Sopiva rakenne kokoisille koneille. Esimerkki Tukeva rakenne Sopiva rakenne kokoisille koneille Esimerkki Ripustustanko 354 3;3 EUG(A,B) FIG 0 Leikkaus A Leikkaus B 354 3;6 EUG(A,B) FIG 3 Leikkaus A Leikkaus B cc maks 600 cc maks 600 cc maks 600 cc maks 600 Fläkt Woods 8658 FI Oikeus muutoksiin pidätetään

13 3 Ripustaminen katosta, hygieniarakenne, konekoot Kone sijoitetaan paikan päällä valmistetulle telineelle. Katso alla oleva esimerkki. Teline ripustetaan kannattimien varaan. Suuremmat 354 ;9, koneet pitää EUWA varustaa huoltotasolla FIG EQAZ-9, jotta huoltohenkilöstö pääsee koneelle. Telineessä pitää myös olla pitkittäiset tai poikittaiset tukipalkit paneelien alla. Huom! Jos kone on varustettu vesikourulla EQWZ-0, voi laippa (A) olla vain vaipan kulmatolppien kohdalla. Leikkaus B 354 3;6 EUG(A,B) FIG 3 Leikkaus B % cc maks 600 cc maks 600 Fläkt Woods 8658 FI Oikeus muutoksiin pidätetään

14 4 Päällekkäin asennetut koneet (Koskee vain EQGA, EQGB) Samanlevyiset koneet voidaan asentaa suoraan päällekkäin. Konekokoja voidaan laittaa päällekkäin korkeintaan konetta. Asennussarjoja EQAZ-6-30-(koot ), ja EQAZ (koot 08-6) käytetään ylemmän koneen kiinnittämiseen alempaan alla olevan kuvan mukaisesti. Sarjassa on 6 kpl kiinnityskulmia. Kiinnitä kiinnityskulma levyruuveilla kehysprofiiliin. (Jako maks.,5 m). Tärkeää! Ulkosovituskoneisiin täytyy aina asentaa kiinnityskulmat EQAZ tai EQAZ EQGA, EQGB, korkeintaan kaksi päällekkäin, konekoot Erilevyisillä koneilla asetetaan huotopuolen sivut kohdakkain. Ylemmän koneen takimmaisen kehysprofiilin alle asetetaan kulmateräs, (pituus = alemman koneen pituus) ja etummaisen kehysprofiilin alle laitetaan korkeutta tasaamaan lattateräs. Asenna tiiviste EQAZ-6-0- EUGA 3 tyhjän osan aukon ympäri ennen ylemmän koneen asentamista. Esim. Puhallinosa (puhallusaukko ylöspäin) Esim. Tyhjä osa (aukko pohjassa) Kulmateräs Lattateräs Fläkt Woods 8658 FI Oikeus muutoksiin pidätetään

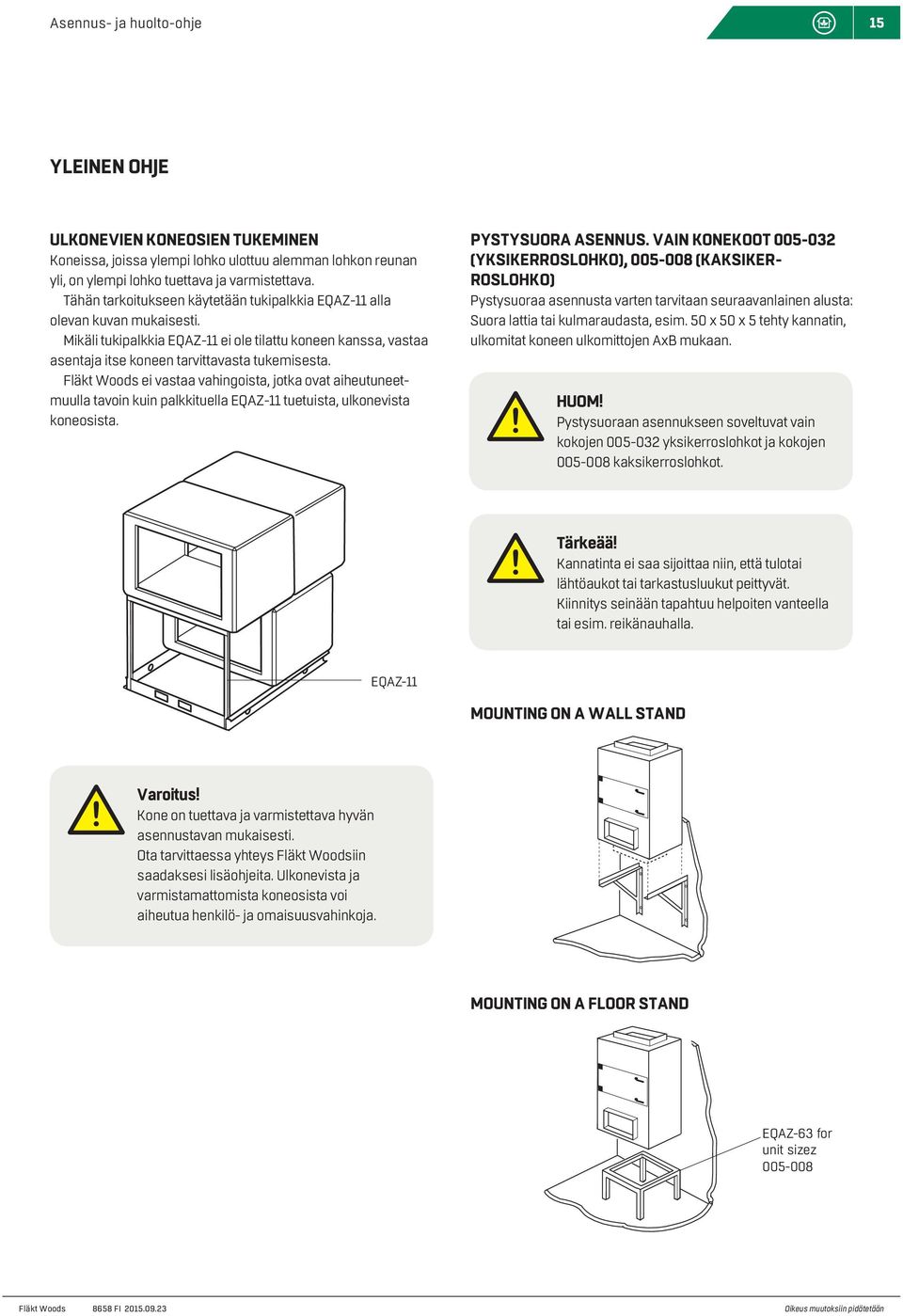

15 5 Ulkonevien koneosien tukeminen Koneissa, joissa ylempi lohko ulottuu alemman lohkon reunan yli, on ylempi lohko tuettava ja varmistettava. Tähän tarkoitukseen käytetään tukipalkkia EQAZ- alla olevan kuvan mukaisesti. Mikäli tukipalkkia EQAZ- ei ole tilattu koneen kanssa, vastaa asentaja itse koneen tarvittavasta tukemisesta. Fläkt Woods ei vastaa vahingoista, jotka ovat aiheutuneetmuulla tavoin kuin palkkituella EQAZ- tuetuista, ulkonevista koneosista. Pystysuora asennus. Vain konekoot (yksikerroslohko), (kaksikerroslohko) Pystysuoraa asennusta varten tarvitaan seuraavanlainen alusta: Suora lattia tai kulmaraudasta, esim. 50 x 50 x 5 tehty kannatin, ulkomitat koneen ulkomittojen AxB mukaan. HUOM! Pystysuoraan asennukseen soveltuvat vain kokojen yksikerroslohkot ja kokojen kaksikerroslohkot. Tärkeää! Kannatinta ei saa sijoittaa niin, että tulotai lähtöaukot tai tarkastusluukut peittyvät. Kiinnitys seinään tapahtuu helpoiten vanteella tai esim. reikänauhalla. EQAZ- Mounting on a wall EUGA stand 7 Varoitus! Kone on tuettava ja varmistettava hyvän asennustavan mukaisesti. Ota tarvittaessa yhteys Fläkt Woodsiin saadaksesi lisäohjeita. Ulkonevista ja varmistamattomista koneosista voi aiheutua henkilö- ja omaisuusvahinkoja. EUGA 8 Mounting on a floor stand EQAZ-63 for unit sizez Fläkt Woods 8658 FI Oikeus muutoksiin pidätetään

16 6 Lohkojen liitäminen, koskee vain ulkosovitusta Katto EQBZ-0 on asennettu jokaiseen lohkoon tehtaalla. Peitelista, koot 08-6, asetetaan katon ylös taivutettujen reunojen päälle ja napsautetaan kiinni kevyellä nuijan iskulla. Päätylevy Kattolevy Tehtaalla asennettu PG-lista PG-/peitelista asennetaan yksikköjen välisen sauman päälle (kuuluu toimitukseen). Valmis katon sauma. Asennuspaikalla tehtävä katon sauma, kun toimitus lohkoina. Päät lukitaan levyruuveilla. PG-list, koot peitelista, koot 08-6 asennetaan lohkojen välisen sauman päälle (kuuluu toimitukseen).. Lyö PG-listaa niin, että ylitys on sama kummallakin puolella ja taivuta päät alas vasten katon reunaa. Delivery unit Delivery unit Fläkt Woods 8658 FI Oikeus muutoksiin pidätetään

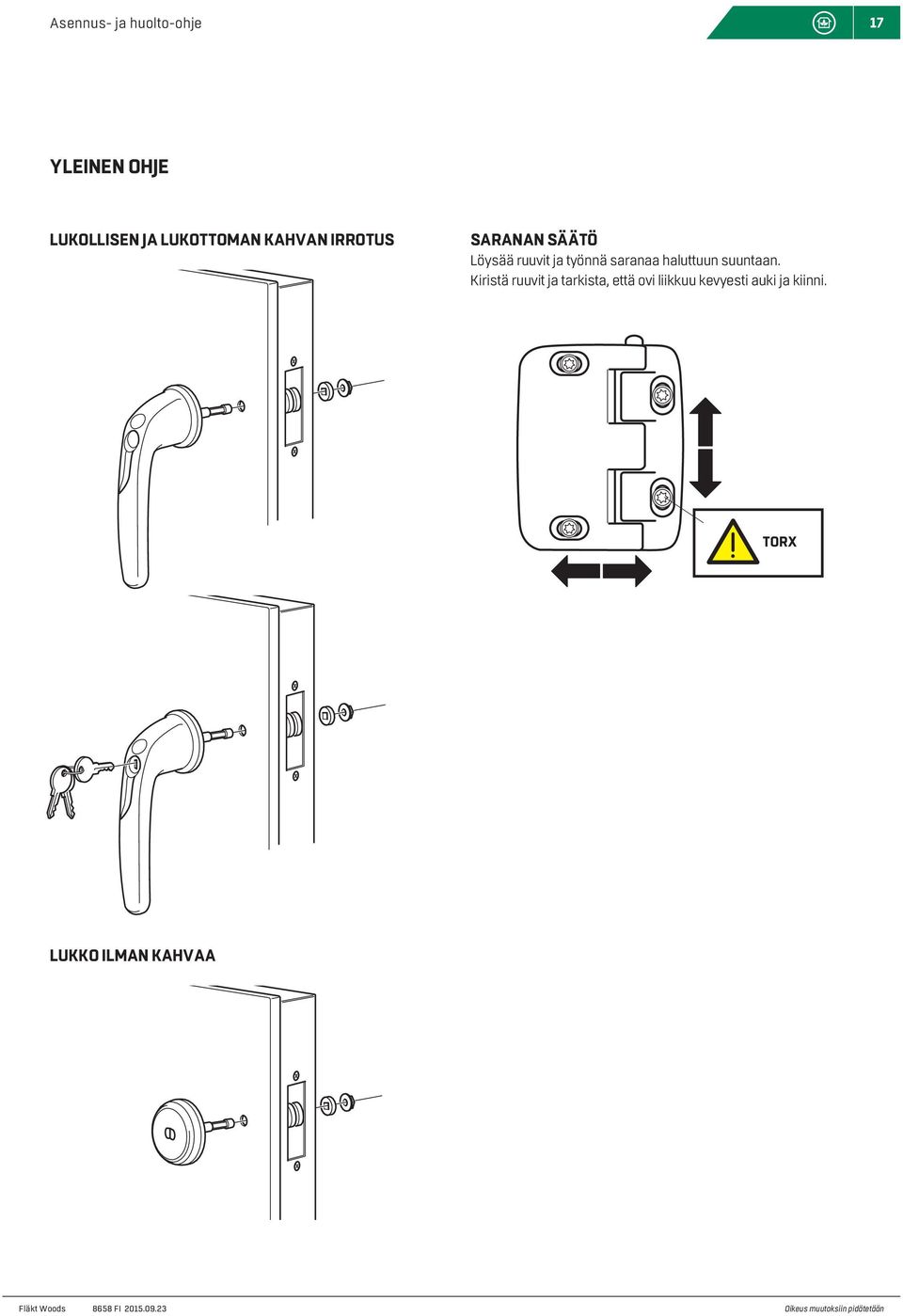

17 7 Lukollisen ja lukottoman kahvan irrotus Saranan säätö Löysää ruuvit ja työnnä saranaa haluttuun suuntaan. Kiristä ruuvit ja tarkista, että ovi liikkuu kevyesti auki ja kiinni. TORX Lukko ilman kahvaa Fläkt Woods 8658 FI Oikeus muutoksiin pidätetään

18 8 Kanavaliitos Ulkopuoliset toiminto-osat, kuten patterit, äänenvaimentimet jne. voidaan liittää suoraan kammiopuhaltimen paineaukolle. Hoito Tämän ilmankäsittelykoneen jatkuvasta hoidosta vastaa se, joka normaalisti vastaa kiinteistön hoi-dosta. Puhaltimen paineaukolle asentamisen periaate Kaikki liitokset tehdään niin, että seinä ja puhaltimen selkälevy ovat kohdakkain. Oven tiivisteen vaihto Oven tiiviste on saatavissa varaosana ja se on vaihdettava tarvittaessa koneen tiiviyden varmistamiseksi. Varaosat Tämän koneen varaosat ja lisävarusteet tilataan lähimmästä myyntikonttoristamme. Jos käytetään muita kuin alkuperäisosia, ei Fläkt Woods vastaa mahdollisista vioista. Takuu koskee vain alkuperäisosia ja kun konetta ei ole purettu. Tilauksessa pitää ilmoittaa tuotetunnus. Tuotetunnus on erillisessä konekilvessä, joka on kiinnitetty kuhunkin toimintoosaan. Tärkeää! Kanavisto ja sen komponentit eivät saa kuormittaa painollaan konetta. Tarkastusvälit Erillisessä ohjeessa 8646 on joukko huoltokaavioita, jotka koneen hoidosta vastaavan tulee täyttää. Huoltokaavio käsittää huolto- ja tarkastustoimenpiteet toiminto-osille, joita ilmankäsittelykoneeseen voi kuulua. Kone sisältää yhden tai useampia näistä toimintoosista. Ne toiminto-osat, joita koneessa ei ole, vedetään yli huoltokaaviosta. Jokainen huoltotapahtuma pitää kuitata päiväyksellä ja allekirjoituksella. Tarkastusvälin pituus on laskettu noin 000 vuotuisen käyttötunnin mukaan normaalissa yleisilmanvaihtolaitoksessa. Olosuhteissa, joissa on korkea epäpuhtauspitoisuus tulo- tai poistoilmassa, pitää ilmankäsittelykoneen tarkastus tehdä useammin. Fläkt Woods 8658 FI Oikeus muutoksiin pidätetään
