1 Ferre Kaasu- ja sähköliesi Käyttöohje

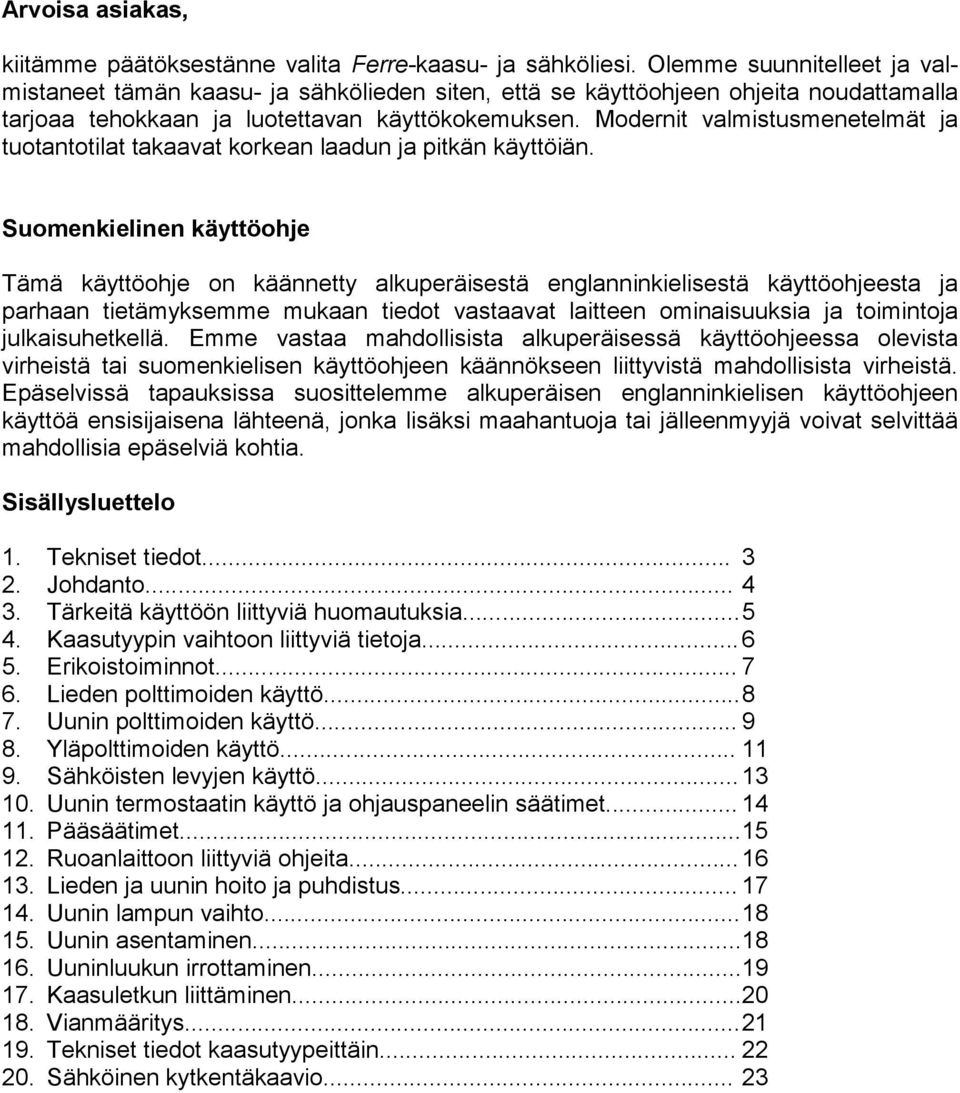

2 Arvoisa asiakas, kiitämme päätöksestänne valita Ferre-kaasu- ja sähköliesi. Olemme suunnitelleet ja valmistaneet tämän kaasu- ja sähkölieden siten, että se käyttöohjeen ohjeita noudattamalla tarjoaa tehokkaan ja luotettavan käyttökokemuksen. Modernit valmistusmenetelmät ja tuotantotilat takaavat korkean laadun ja pitkän käyttöiän. Suomenkielinen käyttöohje Tämä käyttöohje on käännetty alkuperäisestä englanninkielisestä käyttöohjeesta ja parhaan tietämyksemme mukaan tiedot vastaavat laitteen ominaisuuksia ja toimintoja julkaisuhetkellä. Emme vastaa mahdollisista alkuperäisessä käyttöohjeessa olevista virheistä tai suomenkielisen käyttöohjeen käännökseen liittyvistä mahdollisista virheistä. Epäselvissä tapauksissa suosittelemme alkuperäisen englanninkielisen käyttöohjeen käyttöä ensisijaisena lähteenä, jonka lisäksi maahantuoja tai jälleenmyyjä voivat selvittää mahdollisia epäselviä kohtia. Sisällysluettelo. Tekniset tiedot Johdanto Tärkeitä käyttöön liittyviä huomautuksia Kaasutyypin vaihtoon liittyviä tietoja Erikoistoiminnot Lieden polttimoiden käyttö Uunin polttimoiden käyttö Yläpolttimoiden käyttö Sähköisten levyjen käyttö Uunin termostaatin käyttö ja ohjauspaneelin säätimet Pääsäätimet Ruoanlaittoon liittyviä ohjeita Lieden ja uunin hoito ja puhdistus Uunin lampun vaihto Uunin asentaminen Uuninluukun irrottaminen Kaasuletkun liittäminen Vianmääritys Tekniset tiedot kaasutyypeittäin Sähköinen kytkentäkaavio

3 . Tekniset tiedot Kaasu- ja sähkökäyttöisen lieden tekniset tiedot 60 x 60 uusi 50 x 60 uusi 60 x 60 perus 50 x 60 perus Ulkoleveys 570 mm 570 mm 570 mm 570 mm Ulkosyvyys 580 mm 580 mm 580 mm 580 mm Ulkokorkeus 860 mm 860 mm 860 mm 860 mm Käyttöjännite 20 Vac 20 Vac 20 Vac 20 Vac Termostaatti C C C C Alempi 00 W 00 W 00 W 00 W lämmityselementti Ylempi 00 W 850 W 00 W 850 W lämmityselementti Grillauselementti 500 W 500 W - - Turbotuulettimen teho 27 W 27 W - - Turbotuuletinelementti 2000 W 2000 W - - Kuumalevy 000 W 000 W 000 W 000 W Lampun teho 5 W 5 W 5 W 5 W Maksimiteho 400 W 50 W 400 W 50 W Maksimivirta 4,80 A,70 A 4,80 A,70 A Tilavuus 62 litraa 52 litraa 62 litraa 52 litraa

4 2. Johdanto Rakenne ja tärkeimmät osat Yläkansi 2. Yläritilä. Sähkölevy 4. Kaasupoltin 5. Ohjauspaneeli 6. Uunin ritilä 7. Uunipelti 8. Varras 9. Etulevy 0. Luukun välikappale 4

5 . Tärkeitä käyttöön liittyviä huomautuksia Asennuspaikan ja -tavan täytyy täyttää tiettyjä ehtoja: - Lieden käyttö sähköllä edellyttää 20 Vac / 50 Hz maadoitettua sähköliitäntää. - Sähköliitännän tulee olla suojattu 6 Ampeerin sulakkeella. Jos asennuskohteessa ei ole käytettävissä mainitun tyyppistä suojamaadoitettua liitäntää on tilattava valtuutettu sähköasentaja. - Lieden sähköjohto on varustettu suojamaadoitetulla eli nk. Schuko-pistokkeella, jonka saa liittää vain vastaavantyyppiseen suojamaadoitettuun eli nk. Schuko-pistorasiaan. Liitäntä ei-maadoitettuun pistorasiaan saattaa aiheuttaa vaaratilanteen josta voi seurata hengenvaarallinen sähköisku. Valmistaja ei vastaa vahingoista jotka aiheutavat käytöstä jossa liitäntä on tehty ei-maadoitettuun pistorasiaan. - Kaasuletku ja sähköjohto tulee asentaa siten, että ne ovat riittävän etäällä kuumista pinnoista ja lämmönlähteistä. Varmista, että ne eivät pääse koskemaan lieden rakenteisiin ja että ne eivät pääse liikkumaan ja koskettamaan lieden sivuihin tai kuumiin pintoihin. - Tarkista sähköjohdon ja pistokkeen kunto säännöllisin väliajoin. Jos havaitset vaurion, älä yritä korjata johtoa tai pistoketta itse vaan tilaa valtuutettu sähköasentaja suorittamaan korjaus tai toimita liesi valtuutettuun huoltoon. - Tarkista kaasuletkun kunto säännöllisin väliajoin. Jos letkussa näkyy halkeamia tai muita vaurioita, älä käytä kaasua vaan vaihda letku vastaavaan kaasuliesikäyttöön hyväksyttyyn letkuun. Suorita vuodontarkistus aina kun olet vaihtanut letkun. - Jos joudut vaihtamaan uunin lampun, irrota lieden sähköpistoke verkkosähköstä ja varmista, että sivulliset eivät pääse liittämään sähköpistoketta korjauksen aikana vahingossa takaisin sähköverkon vastakkeeseen. - Jos sähkönsyötössä ilmenee häiriö (sähkökatko), ohjelmoi ajastin uudelleen, sillä muutoin uuni ei toimi. - Kaasuletku on liitettävä soveltuvaan paineensäätimeen, sopiva paine on 0 mbar (00 mm SS) kun käytetään LPG-kaasua. - Minimoi kaasuletkun pituus kaasupulloon (paineensäätimeen), suurin sallittu etäisyys kaasuletkulle on,2 metriä. Tarkista liitännät asennuksen jälkeen ennen käyttöä käyttämällä tarkoitukseen soveltuvaa vuodonetsintäspraytä tai mietoa saippualiuosta. - Liesi on suunniteltu toimimaan propaanilla tai maakaasulla. Jos haluat käyttää maakaasua, muutostyö tulee teettää valtuutetussa huoltoliikkeessä. - Älä koskaan aseta LPG-pulloa väärin päin, säilytä ja käytä vain pystyasennossa. - Uunia käytettäessä ja jonkin aikaa käytön jälkeen uuni on kuuma, älä koske uunin sisäosiin tai uunin polttimoihin tai lämmityselementteihin. - Kun valmistat ruokaa ja aiot avata uuninluukun, ota huomioon että uunista voi tulvahtaa erittäin kuumaa ilmaa hetkellisesti. Avaa luukku siten, että käytät käsissä asianmukaisia uuninkintaita ja pidä kasvot etäällä uuninluukun raosta eikä missään nimessä uuninluukun raon päällä. - Älä päästä lapsia uunin lähelle kun kuumennat ruokia äläkä päästä lapsia istumaan uuninluukun päälle missään tilanteessa. - Ensimmäisen käyttökerran yhteydessä voi esiintyä outoja hajuja, jotka johtuvat valmistuksessa käytettyjen aineiden haihtumisesta uunia tai liettä kuumennettaessa. Käytä uunia muutama kerta maksimiteholla ilman ruoanvalmistusta jotta mahdolliset hajuhaitat poistuvat kokonaan ennen kuin ryhdyt valmistamaan ruokaa. 5

6 - Käytä patalappuja tai uuninkintaita kun käsittelet uunivuokia tai peltejä. - Liesissä jotka on varustettu yläosan suojalasikannella kaikkien etupaneelin säätimien on oltava OFF-asennossa (suljetussa asennossa) ennen kuin suojalasikansi lasketaan alas. - Älä koskaan käytä avotulta (sytytetty tulitikku, kynttilä tai vastaava) vuodonetsintään tai vuodonetsinnän aikana. - Varmista, että tila jonne liesi asennetaan on kaikissa tilanteissa riittävä ilmanvaihto (korvausilman sisääntulo ja poistoilmaventtiili). - Älä koskaan sijoita tai käytä liettä tiloissa joissa nukutaan. - Lieden rakenteet ja ulkopinnat saattavat kuumentua käytön aikana ja voivat olla kuumia jonkin aikaa käytön jälkeen - ehkäise lasten ja kotieläinten palovammat estämällä mainittujen pääsy lieden lähelle sen ollessa kuuma. - Varmista ennen lieden käyttöä, että verhot, irralliset paperit ja muut herkästi syttyvät materiaalit eivät pääse liikkumaan lieden lähelle ja että ne ovat lähtökohtaisesti riittävän kaukana liedestä. - Sähköisillä kuumennuslevyillä varustettujen mallien tapauksessa sähköinen liitäntä on tehtävä 20 Vac / 50 Hz maadoitettuun (nk. Schuko- eli suojamaadoitettu liitäntä) ja 6 Ampeerin sulakkeella suojattuun liitäntään. 4. Kaasutyypin vaihtoon liittyviä tietoja (mallit 5... ja 6...) Mallit 5... ja 6... voidaan tarvittaessa muuntaa propaanikaasukäytöstä maakaasukäyttöön, malleja 50xx ja 60xx ei voida muuntaa.. Maakaasukäytössä tarvittavat putket ja injektorit (halkaisijat 0,70, 0,95 ja,20) on tilattava valtuutetulta huoltoliikkeeltä. 2. Propaanikaasupullon venttiili on suljettava, paineensäätimen venttiili on suljettava ja lieden polttimoiden säätimet on asetettava OFF-tilaan (suljettu). Tämän jälkeen irrotetaan propaanikaasuletku ja putki.. Maakaasuputki liitetään lieteen käyttämällä vuodon estävää liimaa. 4. Pieneen polttimoon on vaihdettava injektori, jonka halkaisija on 0, Normaaliin polttimoon on vaihdettava injektori, jonka halkaisija on 0, Isooon polttimoon on vaihdettava injektori, jonka halkaisija on, Uunin sisällä oleviin ylä- ja alapolttimoihin on vaihdettava injektori, jonka halkaisija on, Maakaasuliitännän paineensäätimen tulee olla suljettuna. Maakaasuliitännän putki liitetään lieden maakaasuliitäntään (ruuvataan kiinni). Älä taita putkea. Tämän jälkeen on suoritettava vuodontarkistus, jonka suorittamiseksi on otettava yhteys maakaasutoimittajan tekniseen edustajaan. 9. Maakaasutoimittajan teknisen edustajan on tarkistettava asennus ja lieden toiminta. Polttimot tarkistetaan yksi kerrallaan, säätö tapahtuu venttiilin sisällä olevan säätöruuvin avulla. 0. Edellä kuvatut toimenpiteet tulee jättää valtuutetun kaasulaiteasentajan tehtäväksi.. Vain mallit 6xx ja 5xx voidaan muuntaa propaanikaasukäytöstä maakaasukäyttöön. Muunnostyön saa suorittaa vain valtuutettu kaasulaiteasentaja. Liekinsäätimien asennot Liekin säätö Injektorin vaihto Uunin injektorin vaihto 6

7 5. Erikoistoiminnot - Uunin normaali käyttö Voit käyttää uunin ylä- ja alapolttimoita. Suosittelemme, että aloitat uunin lämmittämisen 0 minuuttia ennen ruoanvalmistuksen aloittamista. Ylä- ja alapolttimoiden samanaikainen käyttö kuumentaa ruokaa samanaikaisesti ylä- ja alapuolelta. Halutessasi voit käyttää pelkkää alapoltinta jos haluat lämmittää ruokaa vain alapuolelta. Voit myös käyttää nk. grillaustoimintoa. 2 - Tuulettimen käyttö Voit käyttää ylä- ja alapolttimia sekä tuuletinta jos haluat valmistaa ruoan normaalia nopeammin. Valittavissa on myös erityinen sulatustoiminto. - Turbotuulettimen käyttö Voit käyttää erityisiä turbokuumentimia ja turbotuuletinta. Näin menetellen voit lämmittää 2 tai jopa eri ruokaa uunissa samaan aikaan. Jos käytät useampaa peltiä, niissä pitäisi olla muutamia aukkoja lämpimän ilman vapaan kierron mahdollistamiseksi. 2 7

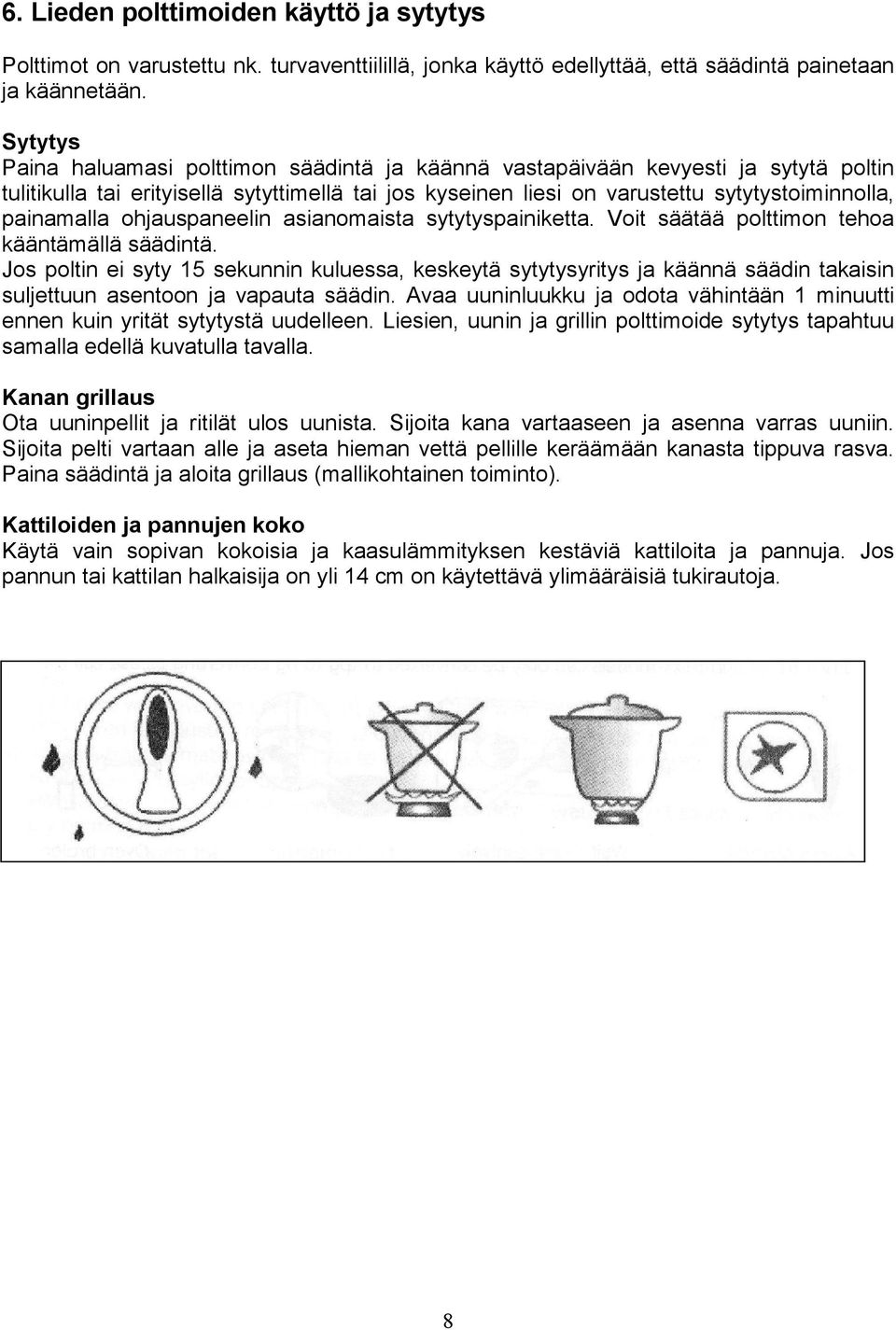

8 6. Lieden polttimoiden käyttö ja sytytys Polttimot on varustettu nk. turvaventtiilillä, jonka käyttö edellyttää, että säädintä painetaan ja käännetään. Sytytys Paina haluamasi polttimon säädintä ja käännä vastapäivään kevyesti ja sytytä poltin tulitikulla tai erityisellä sytyttimellä tai jos kyseinen liesi on varustettu sytytystoiminnolla, painamalla ohjauspaneelin asianomaista sytytyspainiketta. Voit säätää polttimon tehoa kääntämällä säädintä. Jos poltin ei syty 5 sekunnin kuluessa, keskeytä sytytysyritys ja käännä säädin takaisin suljettuun asentoon ja vapauta säädin. Avaa uuninluukku ja odota vähintään minuutti ennen kuin yrität sytytystä uudelleen. Liesien, uunin ja grillin polttimoide sytytys tapahtuu samalla edellä kuvatulla tavalla. Kanan grillaus Ota uuninpellit ja ritilät ulos uunista. Sijoita kana vartaaseen ja asenna varras uuniin. Sijoita pelti vartaan alle ja aseta hieman vettä pellille keräämään kanasta tippuva rasva. Paina säädintä ja aloita grillaus (mallikohtainen toiminto). Kattiloiden ja pannujen koko Käytä vain sopivan kokoisia ja kaasulämmityksen kestäviä kattiloita ja pannuja. Jos pannun tai kattilan halkaisija on yli 4 cm on käytettävä ylimääräisiä tukirautoja. 8

9 7. Uunin polttimoiden käyttö Säädin on varustettu turvatoiminnolla. Sytytys - paina ja käännä vastapäivään kevyesti - sytytä poltin tulitikulla tai sytyttimellä tai painamalla sytytinpainiketta (mallikohtainen toiminto) - Säädä polttimon teho sopivaksi kääntämällä säädintä. Jos poltin ei syty 5 sekunnin kuluessa, keskeytä sytytysyritys ja käännä säädin takaisin suljettuun asentoon ja vapauta säädin. Avaa uuninluukku ja odota vähintään minuutti ennen kuin yrität sytytystä uudelleen. Liesien, uunin ja grillin polttimoiden sytytys tapahtuu samalla edellä kuvatulla tavalla. Uunin lampun päällekytkeminen Paina sytytyspainiketta. 9

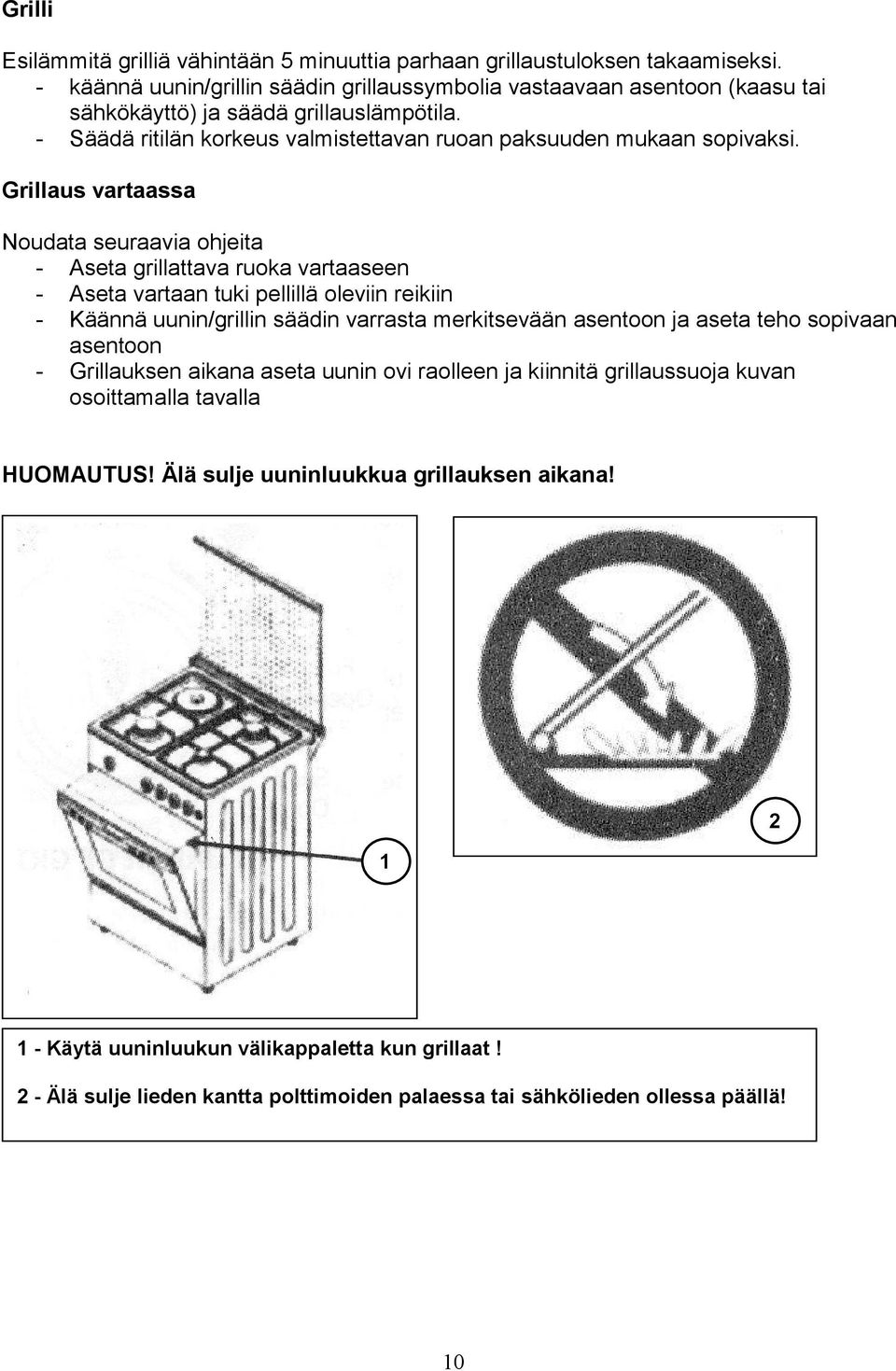

10 Grilli Esilämmitä grilliä vähintään 5 minuuttia parhaan grillaustuloksen takaamiseksi. - käännä uunin/grillin säädin grillaussymbolia vastaavaan asentoon (kaasu tai sähkökäyttö) ja säädä grillauslämpötila. - Säädä ritilän korkeus valmistettavan ruoan paksuuden mukaan sopivaksi. Grillaus vartaassa Noudata seuraavia ohjeita - Aseta grillattava ruoka vartaaseen - Aseta vartaan tuki pellillä oleviin reikiin - Käännä uunin/grillin säädin varrasta merkitsevään asentoon ja aseta teho sopivaan asentoon - Grillauksen aikana aseta uunin ovi raolleen ja kiinnitä grillaussuoja kuvan osoittamalla tavalla HUOMAUTUS! Älä sulje uuninluukkua grillauksen aikana! 2 - Käytä uuninluukun välikappaletta kun grillaat! 2 - Älä sulje lieden kantta polttimoiden palaessa tai sähkölieden ollessa päällä! 0

11 8. Yläpolttimoiden käyttö - Paina haluamasi polttimon säädintä ja käännä sitä kevyesti vastapäivään. - Paina ohjauspaneelin sytytinpainiketta (mallikohtainen toiminto) kunnes poltin syttyy. - - SULJETTU Säätimen kääntäminen tähän asentoon sammuttaa polttimon (kts. viereinen kuva) TÄYSI TEHO Säätimen kääntäminen tähän asentoon asettaa polttimon täydelle teholle (kts. viereinen kuva). - - PUOLITEHO Säätimen kääntäminen vastapäivään ääriasentoonsa saakka asettaa polttimon vajaalle teholle (kts. viereinen kuva). 2 Voit säätää polttimon tehoa edellä mainittujen asentojen välillä ja hienosäätää tehon sopivaksi. Uunin polttimoiden käyttö - Avaa kaasupullon venttiili. - Avaa uuninluukku. Nuoli osoittaa polttimon sytytyskohdan - Sytytä tulitikku tai käytä sytytintä ja aseta edellä mainittu liekinsuojaimen vieressä olevan nuolen kohdalle. Paina uunin säädintä kevyesti ja käännä vastapäivään. Aseta säädin täyden tehon tai puolitehon asentoon, polttimon kuuluisi syttyä ja jatkaa palamista. Ensimmäisellä käyttökerralla uunista voi tulla hieman savua ja hajuja, jotka johtuvat suoja-aineiden palamisesta pois. Tämä on normaalia, jatka uunin käyttöä 5-20 minuutin ajan uuninluukku auki. Hajut ja savut poistuvat mainitun ajan kuluessa kokonaan.

12 Grillin käyttäminen - Avaa kaasupullon venttiili. - Avaa uuninluukku. - Sytytä tulitikku tai käytä sytytintä ja aseta edellä mainittu uunin yläosan polttimon kohdalle. Paina uunin säädintä kevyesti ja käännä myötäpäivään jolloin polttimon pitäisi syttyä. Grillauksessa on vain yksi asento eli tehoa ei voi säätää. - Ensimmäisellä käyttökerralla uunista voi tulla hieman savua ja hajuja, jotka johtuvat suojaaineiden palamisesta pois. Tämä on normaalia, jatka uunin käyttöä 5-20 minuutin ajan uuninluukku auki. Hajut ja savut poistuvat mainitun ajan kuluessa kokonaan. - Jos haluat käyttää grilliä sen jälkeen kun olet käyttänyt uunia, käännä säädin ensin hitaasti suljettuun asentoon. Avaa uunin luukku ja sytytä tulitikku tai käytä sytytintä ja aseta edellä mainittu uunin yläosan polttimon kohdalle. Paina uunin säädintä kevyesti ja käännä myötäpäivään jolloin polttimon pitäisi syttyä. Älä käännä säädintä suoraan uuniasennosta grillausasentoon, sillä tämä voi aiheuttaa kaasun keräytymistä uuniin. 2 - SULJETTU 2 - TÄYSI TEHO (UUNI) - PUOLI TEHO (UUNI) 4 - GRILLI 4 2

13 9. Sähköisten levyjen käyttö Sähköisten vastuslevyjen kanssa on käytettävä aina tasapohjaisia kattiloita ja pannuja. - Älä käytä liian pienikokoisia pannuja tai kattiloita. - Käytön jälkeen irrota sähköjohto pistokkeesta. - Kun ruoanvalmistus on suoritettu, irrota sähköjohto pistokkeesta ja anna levyjen jäähtyä ja puhdista sitten kostealla kankaalla, tarvittaessa voit käyttää mietoa ei-hankaavaa pesuainetta. - Kun olet puhdistanut levyt, voit liittää sähköjohdon pistokkeeseen, voit kuivata vastuslevyt kytkemällä ne päälle muutamaksi minuutiksi. - Vastuslevyjen väri voi muuttua käytön myötä mutta tästä ei ole haittaa ja ilmiö on normaali. Suositeltavat pannu- ja kattilakoot Ø 45 mm (50 70) OK EI EI EI Sähkökäyttöisen levyn tehonsäädin = Matala teho 2 = Keski teho = Suuri teho

14 0. Uunin termostaatin käyttö ja ohjauspaneelin säätimet Uunin lämpötilaa voidaan säätää termostaatin avulla silloin, kun uuni on kytketty päälle. Säätöalue on C. Kun uunin lämpötila saavuttaa asetetun lämpötilan, termostaatti katkaisee lämmityksen ja kun lämpötila laskee termostaatti kytkee lämmityksen takaisin päälle. Uunin lämpötila pysyy siten asetetussa lämpötilassa. Kun käytät uunia ensimmäisen kerran, uunista voi tulla hajuja ja savua. Käytä uunia ensin 250 C lämpötilassa 45 minuutin ajan uuninluukku avoinna, jolloin hajuja ja savuja aiheuttavat suoja-aineet palavat pois uunin pinnoista. Termostaattisäätimen avulla voidaan säätää uunin lämpötila. Voit myös halutessasi grillata esimerkiksi kanaa. Grillattaessa uuninluukku tulee pitää osittain auki, asennossa. Ruoanvalmistusajat riippuvat ruoasta, ruoan määrästä ja halutusta kypsyystasosta. Harjoittelun kautta opit itse arvioimaan sopivimman tehon ja valmistusajan. Kakkujen ja leivonnaista tapauksessa suosittelemme soveltuvien kakkuvuokien käyttöä. 4

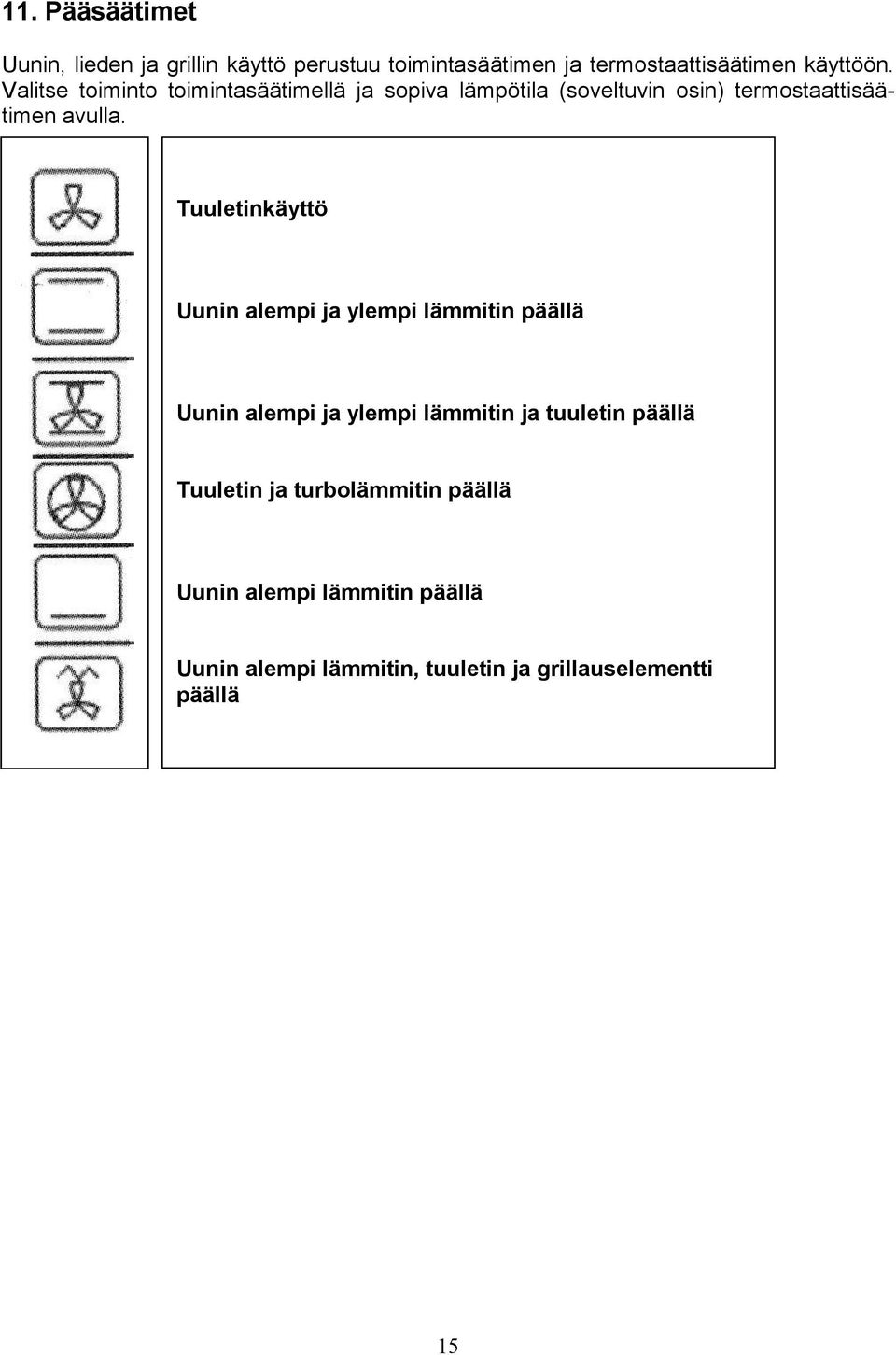

15 . Pääsäätimet Uunin, lieden ja grillin käyttö perustuu toimintasäätimen ja termostaattisäätimen käyttöön. Valitse toiminto toimintasäätimellä ja sopiva lämpötila (soveltuvin osin) termostaattisäätimen avulla. Tuuletinkäyttö Uunin alempi ja ylempi lämmitin päällä Uunin alempi ja ylempi lämmitin ja tuuletin päällä Tuuletin ja turbolämmitin päällä Uunin alempi lämmitin päällä Uunin alempi lämmitin, tuuletin ja grillauselementti päällä 5

16 2. Ruoanlaittoon liittyviä ohjeita Taulukko - Ruoanvalmistukseen liittyviä ohjeellisia arvoja Kakut Kermakakut Pikkuleivät Leivonnaiset Lampaan liha Grillattu liha Kana Toiminnot Pelti Ritilätaso Lämpötila Valmistusaika (minuuttia) Ala - Ylä lämpö Ala - Ylä tuuletin Turbo-tuuletin Ala - Ylä lämpö Ala - Ylä tuuletin Turbo-tuuletin Ala - Ylä lämpö Ala - Ylä tuuletin Turbo-tuuletin Ala - Ylä lämpö Ala - Ylä tuuletin Turbo-tuuletin Ala - Ylä lämpö Ala - Ylä tuuletin Turbo-tuuletin Ala - Ylä lämpö Ala - Ylä tuuletin Kaksoisgrilli Normaali grilli Ala - Ylä lämpö Ala - Ylä tuuletin Turbo-tuuletin Max Max Kana Ala - Ylä lämpö (paloina) Ala - Ylä tuuletin Spagetti Ala - Ylä lämpö

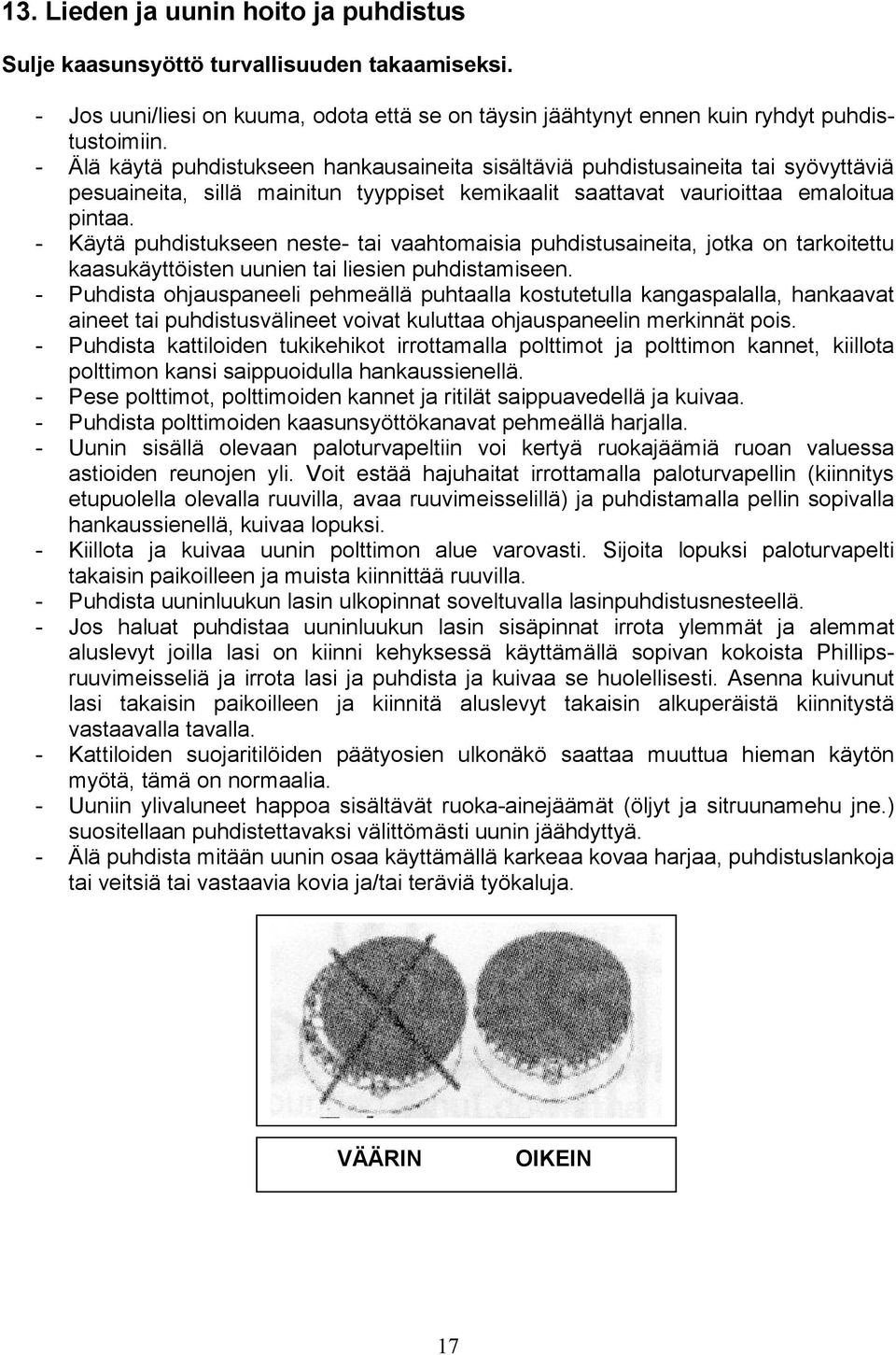

17 . Lieden ja uunin hoito ja puhdistus Sulje kaasunsyöttö turvallisuuden takaamiseksi. - Jos uuni/liesi on kuuma, odota että se on täysin jäähtynyt ennen kuin ryhdyt puhdistustoimiin. - Älä käytä puhdistukseen hankausaineita sisältäviä puhdistusaineita tai syövyttäviä pesuaineita, sillä mainitun tyyppiset kemikaalit saattavat vaurioittaa emaloitua pintaa. - Käytä puhdistukseen neste- tai vaahtomaisia puhdistusaineita, jotka on tarkoitettu kaasukäyttöisten uunien tai liesien puhdistamiseen. - Puhdista ohjauspaneeli pehmeällä puhtaalla kostutetulla kangaspalalla, hankaavat aineet tai puhdistusvälineet voivat kuluttaa ohjauspaneelin merkinnät pois. - Puhdista kattiloiden tukikehikot irrottamalla polttimot ja polttimon kannet, kiillota polttimon kansi saippuoidulla hankaussienellä. - Pese polttimot, polttimoiden kannet ja ritilät saippuavedellä ja kuivaa. - Puhdista polttimoiden kaasunsyöttökanavat pehmeällä harjalla. - Uunin sisällä olevaan paloturvapeltiin voi kertyä ruokajäämiä ruoan valuessa astioiden reunojen yli. Voit estää hajuhaitat irrottamalla paloturvapellin (kiinnitys etupuolella olevalla ruuvilla, avaa ruuvimeisselillä) ja puhdistamalla pellin sopivalla hankaussienellä, kuivaa lopuksi. - Kiillota ja kuivaa uunin polttimon alue varovasti. Sijoita lopuksi paloturvapelti takaisin paikoilleen ja muista kiinnittää ruuvilla. - Puhdista uuninluukun lasin ulkopinnat soveltuvalla lasinpuhdistusnesteellä. - Jos haluat puhdistaa uuninluukun lasin sisäpinnat irrota ylemmät ja alemmat aluslevyt joilla lasi on kiinni kehyksessä käyttämällä sopivan kokoista Phillipsruuvimeisseliä ja irrota lasi ja puhdista ja kuivaa se huolellisesti. Asenna kuivunut lasi takaisin paikoilleen ja kiinnitä aluslevyt takaisin alkuperäistä kiinnitystä vastaavalla tavalla. - Kattiloiden suojaritilöiden päätyosien ulkonäkö saattaa muuttua hieman käytön myötä, tämä on normaalia. - Uuniin ylivaluneet happoa sisältävät ruoka-ainejäämät (öljyt ja sitruunamehu jne.) suositellaan puhdistettavaksi välittömästi uunin jäähdyttyä. - Älä puhdista mitään uunin osaa käyttämällä karkeaa kovaa harjaa, puhdistuslankoja tai veitsiä tai vastaavia kovia ja/tai teräviä työkaluja. VÄÄRIN OIKEIN 7

18 4. Uunin lampun vaihto - Irrota uunin sähköjohto sähköpistokkeesta ennen kuin ryhdyt vaihtamaan uunin lamppua. - Irrota uunin lamppu kannastaan. - Aseta uusi vastaavan kokoinen ja -arvoinen lamppu kantaan (käytä vain uuniin soveltuvaa lampputyyppiä, lisätietoja jälleenmyyjiltä). 5. Uunin asentaminen Aseta uuni tukevalle ja tasaiselle alustalle, voit säätää jalkoja jotta saat uunin täysin suoraan. Uunin ympärillä tulee olla riittävästi vapaata tilaa (takana vähintään 4 cm, sivuilla vähintään 2 cm). Varmista, että uunin lähellä ei ole herkästi syttyviä materiaaleja. VAROITUS! Älä aseta sähköjohtoa tai kaasuletkua uunin takaosaan varoitustekstin sisältävän kohdan viereen. Katso että sähköjohto tai kaasuletku eivät pääse koskettamaan uunin sivu- tai takaseiniin ja että ne eivät voi joutua puristuksiin missään tilanteissa. 4 cm VARMISTA ETTÄ LIEDEN YMPÄRILLÄ ON RIITTÄVÄSTI VAPAATA TILAA KUVASSA MINIMIETÄISYYDET 2 cm 2 cm 8

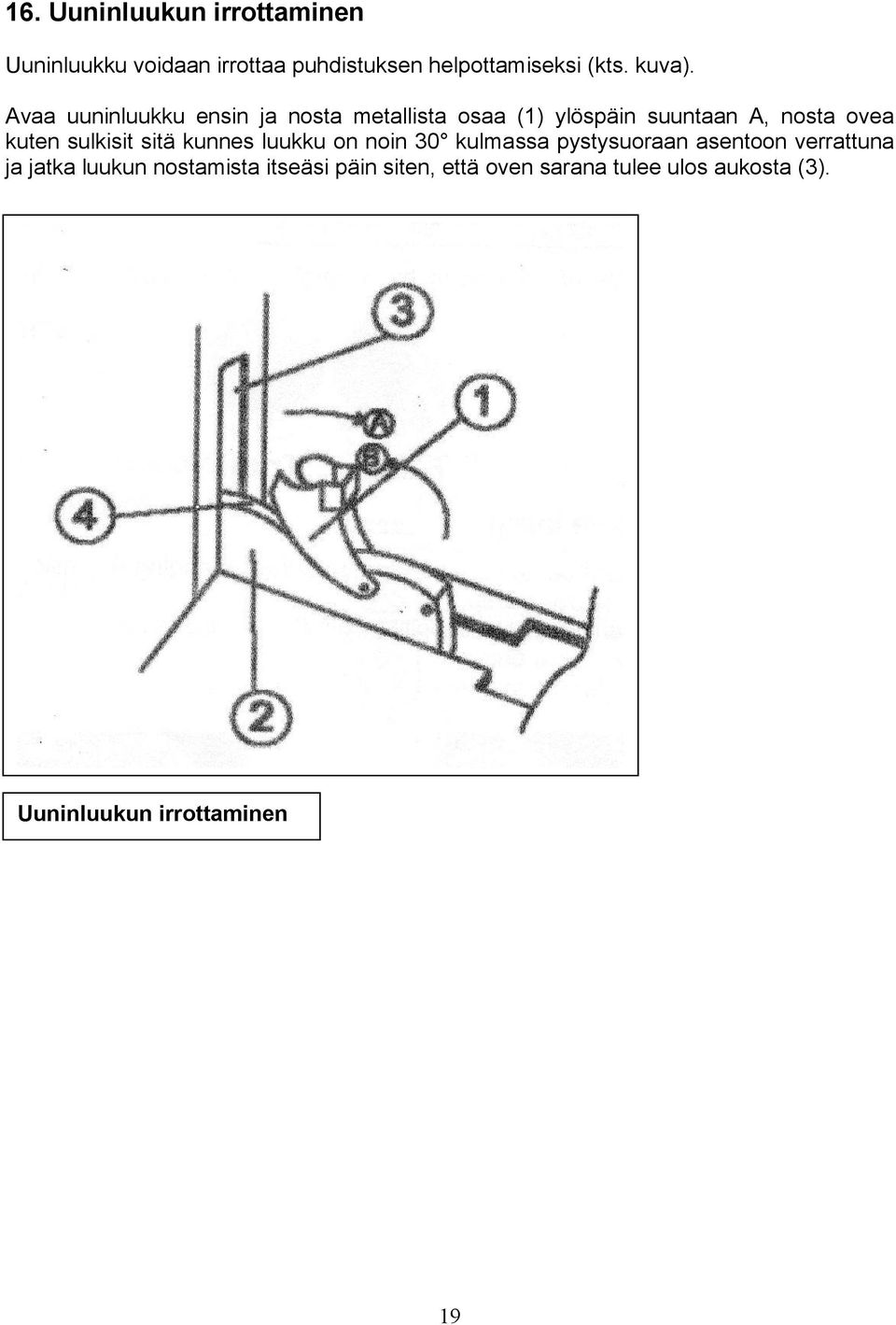

19 6. Uuninluukun irrottaminen Uuninluukku voidaan irrottaa puhdistuksen helpottamiseksi (kts. kuva). Avaa uuninluukku ensin ja nosta metallista osaa () ylöspäin suuntaan A, nosta ovea kuten sulkisit sitä kunnes luukku on noin 0 kulmassa pystysuoraan asentoon verrattuna ja jatka luukun nostamista itseäsi päin siten, että oven sarana tulee ulos aukosta (). Uuninluukun irrottaminen 9

20 7. Kaasuletkun liittäminen Aseta kaasupullo sopivaan asennustilaan ja varmista, että kaasuletku ei kulje terävien kulmien tai särmien kautta (kts. kuva ). Kaasupullon ja lieden välinen kaasuletku tulee olla viranomaishyväksyttyä tyyppiä ja sen maksimpituus on,2 m (kts. kuva 2 (HUOM! kuvassa erheellisesti,25m!)). Kaasuletkun kunto tulee tarkistaa säännöllisin väliajoin ja jos letkussa havaitaan murtumia tai kulumia se on vaihdettava välittömästi uuteen. Aseta liitin letkun toiseen päähän, pidä letkun päätä kuumassa vedessä kunnes letku muuttuu pehmeämmäksi ja aseta pehmeäksi tullut pää uunin kaasuliittimeen, kiristä letkukiristin ruuvimeisselin avulla. Liitä letkun toinen pää paineensäätimeen ja käytä apuna samaa edellä kuvattua pehmitysmenetelmää (kts. kuva - 4). Suorita vuodonetsintä (käytä mietoa saippualiuosta tai vuodonetsintään tarkoitettua spraytä ja tarkista kaikki liitännät, kuplinta ilmaisee vuodon). Jos havaitset liitännöissä tai letkussa vuotoa, korjaa vuodot (letkua ei saa teipata vaan tarvittaessa se on vaihdettava uuteen mikäli letkussa havaitaan vuoto). (Kts. kuva 5). Huomaa, että ohjauspaneelin säätimien tulee olla suljettuna ja kaasupullon venttiilin vastaavasti avattu kun suoritat vuodonetsintää VAROITUS! ÄLÄ KOSKAAN YRITÄ TARKISTAA VUOTOJA LIEKIN (TULITIKKU, KYNTTILÄ JNE.) AVULLA RÄJÄHDYSVAARAN TAKIA. Älä siirrä uunia johon kaasupullo on liitetty letkulla, jotta liitännät eivät löysty tai letku joudu puristuksiin. 20

21 8. Vianmääritys Ennen kuin otat yhteyttä huoltoon tai jälleenmyyjään, voit yrittää selvittää mahdollisen vian seuraavilla tavoilla:. Venttiilin vaihto Sulje kaasunsyötön pääventtiili. Avaa lieden kansi ja irrota polttimoon menevä kaasuputki sopivaa jakoavainta käyttämällä. Irrota venttiili ja vaihda tilalle uusi venttiili. Kun olet asentanut osat takaisin paikoileen, suorita kaikille liitännöille vuodonetsintä kappaleessa 7. kuvatulla tavalla. 2. Sytytin Avaa lieden kansi ja ota sytyttimen kaapelit ja sytytin irti liedestä.. Mahdolliset viat ja niiden korjausehdotukset a. Venttiili on auki mutta kaasu ei virtaa polttimoihin.. Tarkista koko kaasunsyötön pituus mahdollisten vuotojen varalta. 2. Irrota vuotava kaasunsyöttö.. Suorita kaasunsyötön liitäntä oikein ja tarkista mahdolliset vuodot. b. Venttiili on auki, polttimoon virtaa kaasua mutta sytytys ei toimi.. Tarkista onko pääventtiili auki vai kiinni. 2. Tarkista onko kaasuliitännän venttiili tukossa.. Tarkista onko sähköjohto asennettu pistokkeeseen vai ei. 4. Venttiili saattaa olla vaurioitunut. Vaihda uuteen. 5. Tarkista sytyttääkö sytytin vai ei. Vaihda uuteen tarvittaessa. 2

22 9. Tekniset tiedot kaasutyypeittäin Tekniset tiedot kaasutyypeittäin Kaasu Poltin Injektori Kulutus Teho [kw] Kaasu Poltin Injektori Kulutus Teho [kw] pieni 0,45 0,05 g/h 0,65 pieni 0,50 0,07 g/h 0,9 keski 0,60 0,02 g/h, keski 0,60 0,09 g/h,8 G0/0 iso 0,75 0,58 g/h 2,0 G0/0 iso 0,70 0,44 g/h,8 ala 0,75 0,58 g/h 2,00 ala,8 0,44 g/h,8 ylä 0,75 0,58 g/h 2,00 ylä,8 0,44 g/h,8 pieni 0,45 0,05 g/h 0,65 pieni 0,45 0,058 g/h 0,74 keski 0,60 0,00 g/h, keski 0,55 0,07 g/h,6 G/7 iso 0,75 0,48 g/h,9 G/7 iso 0,65 0,8 g/h,75 ala 0,75 0,48 g/h,90 ala 0,65 0,8 g/h,75 grilli 0,75 0,48 g/h,90 grilli 0,65 0,8 g/h,75 pieni 0,45 0,055 g/h 0,70 pieni 0,45 0,067 g/h 0,85 keski 0,60 0,07 g/h,5 keski 0,55 0,26 g/h,6 G/6 iso 0,70 0,50 g/h,9 G/6 iso 0,65 0,62 g/h 2,05 ala 0,70 0,50 g/h,9 ala 0,65 0,62 g/h 2,05 grilli 0,70 0,50 g/h,9 grilli 0,65 0,62 g/h 2,05 pieni 0,45 0,079 g/h 0,85 pieni 0,50 0,068 g/h 0,87 keski 0,60 0,5 g/h,7 keski 0,60 0,04 g/h,4 G0/50 iso 0,70 0,74 g/h 2,2 G0/50 iso 0,70 0,40 g/h,8 ala 0,70 0,74 g/h 2,2 ala 0,70 0,40 g/h,8 grilli 0,70 0,74 g/h 2,2 grilli 0,70 0,40 g/h,8 pieni 0,70 0,072 m /h 0,75 pieni 0,70 0,087 m /h 0,82 keski 0,95 0,54 m /h,45 keski 0,90 0,48 m /h,4 G20/20 iso,20 0,2 m /h 2,25 G20/20 iso,0 0,208 m /h,96 ala,20 0,2 m /h 2,25 ala,0 0,208 m /h,96 grilli,20 0,2 m /h 2,25 grilli,0 0,208 m /h,96 pieni 0,70 0,08 m /h 0,8 pieni 0,70 0,097 m /h 0,9 keski 0,95 0,72 m /h,65 keski 0,90 0,64 m /h,57 G20/25 iso,20 0,26 m /h 2,5 G20/25 iso,0 0,2 m /h 2,2 ala,20 0,26 m /h 2,5 ala,0 0,2 m /h 2,2 grilli,20 0,26 m /h 2,5 grilli,0 0,2 m /h 2,2 pieni 0,70 0,086 m /h 0,7 pieni 0,70 0,09 m /h 0,76 keski 0,95 0,54 m /h,25 keski 0,00 0,88 m /h,54 G25/25 iso,20 0,250 m /h 2,45 G25/25 iso,0 0,226 m /h,85 ala,20 0,250 m /h 2,45 ala,0 0,226 m /h,85 grilli,20 0,250 m /h 2,45 grilli,0 0,226 m /h,85 22

23 20. Sähköinen kytkentäkaavio 2
