1 BEC2012 Luettelo-ohje Versio 1.0 Betoniteollisuus ry

2 Sisällysluettelo 1. ELEMENTTILUETTELOT Tunnistaminen ja identiteetti Elementtitunnus/piirustus Elementin tyyppitunnus Elementtisarjanumero Tuotantosarjanumero Elementtien kpl ID (GUID) Juokseva numero (ACN) Asennuslohko Kerros Tuotetyyppi Geometria Pituus (X) Korkeus (Z) Leveys (Y) Max pituus Max korkeus Max leveys Leveys sisäkuori Leveys eriste Leveys ulkokuori Pieli 1 leveys Pieli 2 leveys Pieli 1 korkeus (Z) Pieli 2 korkeus (Z) Aukko 1 leveys Aukko 1 korkeus Aukko 2 leveys Aukko 2 korkeus Aukko 3 leveys Aukko 3 korkeus Uuma Leuka Leuka Lippa Ripa Vinopää Konsolityyppi Konsolityyppi Konsolityyppi Konsolityyppi Konsolityyppi Konsolityyppi Geometria (laskettu) Pinta-ala brutto /19

3 1.3.2 Pinta-ala netto Tilavuus (sisäkuori) Tilavuus ulkokuori Paino Pinta 1 ulkokuori Pinta 1 ulkokuori [m 2 ] Pinta 2 ulkokuori Pinta 2 ulkokuori [m 2 ] Pinta 3 ulkokuori Pinta 3 ulkokuori [m 2 ] Kavennus [m] Laatuvaatimukset Betoniluokka (sisäkuori) Betoniluokka ulkokuori Betonipeite (sisäkuori) Betonipeite ulkokuori Rasitusluokka (sisäkuori) Rasitusluokka ulkokuori Suunniteltu käyttöikä Paloluokka Pintaluokka Toleranssiluokka Piirustus Piirustus päivämäärä Revisiotunnus Muutospäivämäärä Muutos Huomautus Aikataulutus Suunnittelun status Suunnittelu aikataulu pvm Suunniteltu valmistus pvm Valmistus pvm Suunniteltu toimitus pvm Toimitus pvm Asennusnumero Tuotannonstatus Kuormanumero Kuormakirja Tehdas Raudoitus Raudoitus kg/m Punokset TARVIKELUETTELO RAUDOITELUETTELO Liite 1. Elementtitunnukset Liite 2. Konsolityypit Liite 3. Raudoitteiden taivutustyypit /19

4 1. ELEMENTTILUETTELOT Tässä ohjeessa on määritelty ja ohjeistettu elementtiluettelossa esitetyt betonielementin ominaisuudet. Ohjeen tarkoitus on selventää eri suureiden määrittelyjä ja yhdenmukaistaa käytettyjä termejä. Ohjetta sovelletaan sekä tuotantovaiheen- että urakkavaiheen luetteloihin. 1.1 TUNNISTAMINEN JA IDENTITEETTI Seuraavat ominaisuudet koskevat elementin tunnistamista Elementtitunnus/piirustus Elementtitunnus voi olla monella elementillä sama, jos ne ovat täysin identtiset. Elementtitunnuksen muodon on oltava "tyyppitunnus - elementtisarjanumero" esim. JK-101. Jos projektissa käytetään myös tuotantosarjanumeroa, määräytyy elementtitunnus seuraavasti; "tyyppitunnus tuotantosarja - elementtisarjanumero" esim. JK-1-2. Katso myös Elementtisarjanumero Elementin tyyppitunnus Elementin tyyppitunnus määräytyy Liite 1. mukaan. Elementtitunnukset löytyvät myös sivustolta Elementtisarjanumero Elementtisarjanumeroa voidaan käyttää, jos samanlaisia elementtejä halutaan jakaa sarjoihin. Sarjoja voidaan käyttää elementtien ryhmittelyyn. Esim. 10, 100, 200 tai alkuiset numerointisarjat Tuotantosarjanumero Elementtitehtaan käyttämä numero geometrialtaan samanlaisille runko- ja seinätuotteille Elementtien kpl Samanlaisten elementtien lukumäärä ID (GUID) Mallintamalla luodun elementin pääkappaleen yksilöllinen numero. Mallinnettaessa tulisi menetellä niin, että numero säilyy koko projektin aikana. Mallinnusohjelma tuottaa numeron ja sen tarkoitus on toimia tunnisteena digitaalisessa tiedonsiirrossa Juokseva numero (ACN) Suunnittelijan antama yksilöllinen numero elementille. ACN-numerointi mahdollistaa kahden samanlaisen, samalla elementtitunnuksella olevan elementin yksilöimisen. Numeroinnissa on suositeltavaa noudattaa järjestelmää niin, että eri elementtityypeille annetaan numero eri numerosarjoista Asennuslohko Lohkot projektissa yhteisesti sovitun lohkojaon mukaan. Tietomalliin määrittäminen; katso BEC 2012 mallinnusohje. 4/19

5 1.1.9 Kerros Kerros rakennesuunnittelijan näkökulmasta; kerrokseen kuuluvat pystyrakenteet sekä yläpuolinen vaakarakenne. Katso Kuva 1. Monikerroksisten rakenneosien kerros määrittyy alimman kerroksen mukaan. Kuva 1. Kerrosjako rakennesuunnittelijan näkökulmasta; kerrokseen kuuluu seinät, pystyrakenteet ja yläpohja Tuotetyyppi Elementtivalmistajan käyttämä tuotetyyppitunnus. Voidaan täyttää, jos on tiedossa. 1.2 GEOMETRIA Seuraavat tiedot koskevat elementin geometriaa Pituus (X) Elementin pituus, katso Kuva Korkeus (Z) Elementin korkeus, katso Kuva Leveys (Y) Elementin leveys, katso Kuva Max pituus Elementin suurin pituus sen ollessa kuljetuskunnossa. Pituuteen huomioidaan kiinteät, jäykät tartunnat. Katso Kuva Max korkeus Elementin suurin korkeus sen ollessa kuljetuskunnossa. Korkeuteen huomioidaan kiinteät, jäykät tartunnat. Katso Kuva 2. 5/19

6 1.2.6 Max leveys Elementin suurin korkeus sen ollessa kuljetuskunnossa, mutta asennussuuntaisesti. Leveyteen huomioidaan kiinteät, jäykät tartunnat. Katso Kuva 2. Kuva 2. Rakenneosien mittoja. 6/19

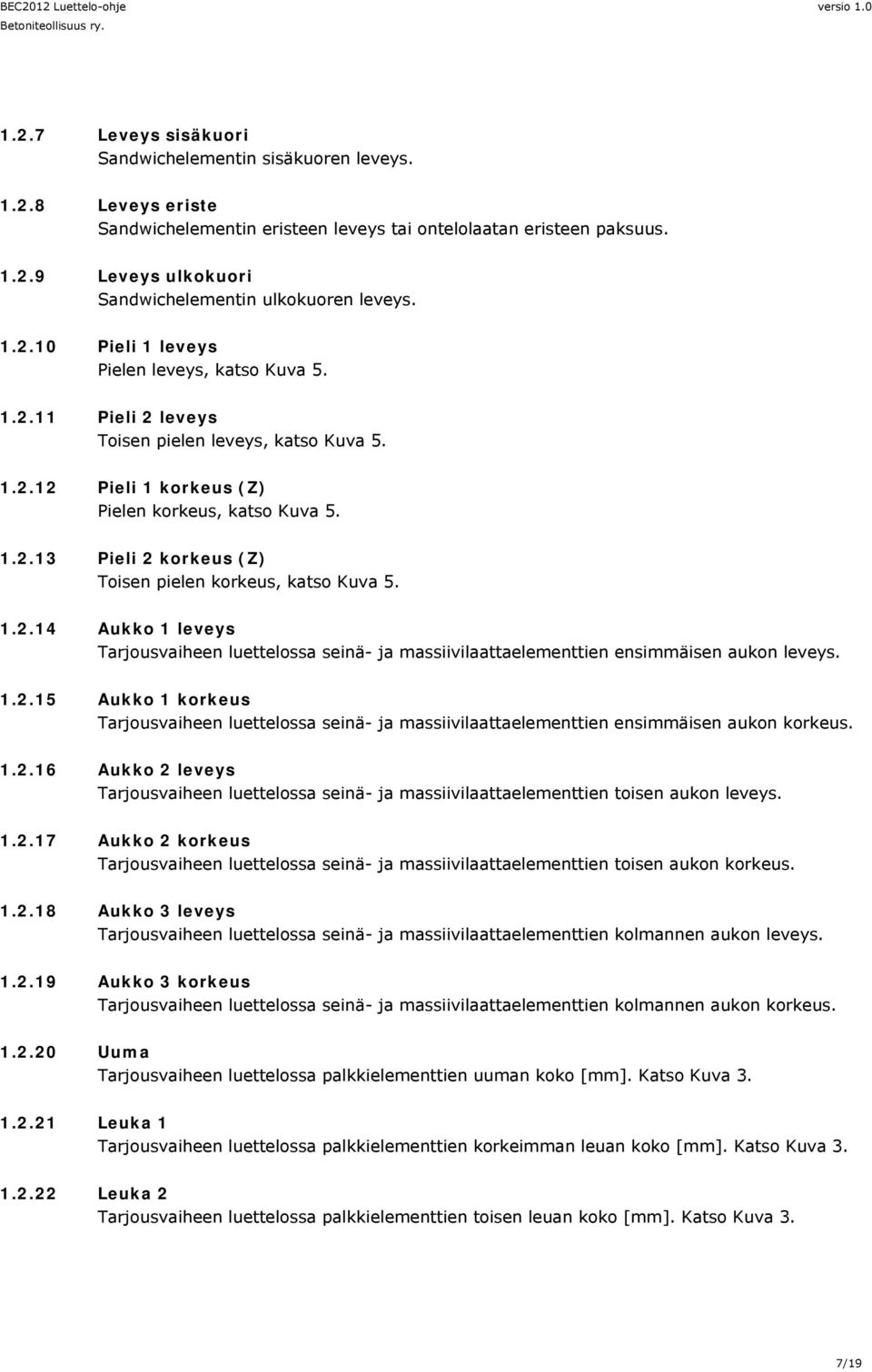

7 1.2.7 Leveys sisäkuori Sandwichelementin sisäkuoren leveys Leveys eriste Sandwichelementin eristeen leveys tai ontelolaatan eristeen paksuus Leveys ulkokuori Sandwichelementin ulkokuoren leveys Pieli 1 leveys Pielen leveys, katso Kuva Pieli 2 leveys Toisen pielen leveys, katso Kuva Pieli 1 korkeus (Z) Pielen korkeus, katso Kuva Pieli 2 korkeus (Z) Toisen pielen korkeus, katso Kuva Aukko 1 leveys Tarjousvaiheen luettelossa seinä- ja massiivilaattaelementtien ensimmäisen aukon leveys Aukko 1 korkeus Tarjousvaiheen luettelossa seinä- ja massiivilaattaelementtien ensimmäisen aukon korkeus Aukko 2 leveys Tarjousvaiheen luettelossa seinä- ja massiivilaattaelementtien toisen aukon leveys Aukko 2 korkeus Tarjousvaiheen luettelossa seinä- ja massiivilaattaelementtien toisen aukon korkeus Aukko 3 leveys Tarjousvaiheen luettelossa seinä- ja massiivilaattaelementtien kolmannen aukon leveys Aukko 3 korkeus Tarjousvaiheen luettelossa seinä- ja massiivilaattaelementtien kolmannen aukon korkeus Uuma Tarjousvaiheen luettelossa palkkielementtien uuman koko [mm]. Katso Kuva Leuka 1 Tarjousvaiheen luettelossa palkkielementtien korkeimman leuan koko [mm]. Katso Kuva Leuka 2 Tarjousvaiheen luettelossa palkkielementtien toisen leuan koko [mm]. Katso Kuva 3. 7/19

8 Kuva 3. Tarjousvaiheen luettelossa määritettävän TT-laatan rivan leveys ja palkkielementin uuman sekä leukojen mitat Lippa Tarjousvaiheen luettelossa seinä- tai massiivilaattaelementin lippa [mm]. Katso Kuva 4. Kuva 4. Lippa seinäelementissä. 8/19

9 Ripa Tarjousvaiheen luettelossa TT-laatan rivan leveys [mm]. Peruslaattatyypeissä, 120, 180 tai 240 mm Vinopää Tarjousvaiheen luettelossa ontelo- ja TT-laatan vinopäiden lukumäärä Konsolityyppi 1 Tarjousvaiheen luettelossa, tyyppi 1 konsoleiden lukumäärä, katso lisätietoja Liitteestä Konsolityyppi 2 Tarjousvaiheen luettelossa, tyyppi 2 konsoleiden lukumäärä, katso lisätietoja Liitteestä Konsolityyppi 3 Tarjousvaiheen luettelossa, tyyppi 3 konsoleiden lukumäärä, katso lisätietoja Liitteestä Konsolityyppi 4 Tarjousvaiheen luettelossa, tyyppi 4 konsoleiden lukumäärä, katso lisätietoja Liitteestä Konsolityyppi 5 Tarjousvaiheen luettelossa, tyyppi 5 konsoleiden lukumäärä, katso lisätietoja Liitteestä Konsolityyppi 6 Tarjousvaiheen luettelossa, tyyppi 6 konsoleiden lukumäärä, katso lisätietoja Liitteestä 2. 9/19

10 Kuva 5. Pielen määritys eri elementtityypeissä. 1.3 GEOMETRIA (LASKETTU) Tässä pääluokassa on elementistä esitetty ne geometriset ominaisuudet, jotka on saatu laskennan kautta Pinta-ala brutto Brutto pinta-ala lasketaan sivustolta löytyvän " Betonisten seinäelementtien määrälaskenta 2011" -ohjeen mukaan Pinta-ala netto Netto pinta-ala lasketaan sivustolta löytyvän " Betonisten seinäelementtien määrälaskenta 2011" -ohjeen mukaan. 10/19

11 1.3.3 Tilavuus (sisäkuori) Elementin betoniosan tilavuus, josta on vähennetty aukkojen ja reikien tilavuus. Harjaterästen tilavuutta ei vähennetä Tilavuus ulkokuori Ulkokuoren tilavuus laskettuna samalla tavalla, kuin kohdassa on esitetty Paino Paino lasketaan ohjelmallisesti käyttäen yleisesti hyväksyttyjä tilavuuspainoja. Jos tarkempaa laskentaa ei voida suorittaa, lasketaan paino BY50 esitetyillä arvoilla; tilavuuspaino vähintään 25kN/m 3, kun K K60 ja 26kN/m 3, kun K > K Pinta 1 ulkokuori Ulkokuoren pinnan käsittelykoodi BY 40 mukaan Pinta 1 ulkokuori [m 2 ] Pintakäsittelyn pinta-ala Pinta 2 ulkokuori Ulkokuoren toisen pinnan käsittelykoodi BY 40 mukaan Pinta 2 ulkokuori [m 2 ] Toisen pintakäsittelyn pinta-ala Pinta 3 ulkokuori Ulkokuoren kolmannen pinnan käsittelykoodi BY 40 mukaan Pinta 3 ulkokuori [m 2 ] Kolmannen pintakäsittelyn pinta-ala Kavennus [m] Tarjousvaiheessa ilmoitettava ontelo- ja kuorilaatoista sahauksen pituus metreinä. Sahauksen pituus on sama kuin laatan max. pituus. 1.4 LAATUVAATIMUKSET Seuraavat määritykset koskevat elementin laatuvaatimuksia Betoniluokka (sisäkuori) Betoniluokka ilmoitettuna CE-standardin mukaan. Lisätietoa BY Betoniluokka ulkokuori Betoniluokka ilmoitettuna CEN-standardin mukaan. Lisätietoa BY Betonipeite (sisäkuori) Betonipeite/raudoituksen suojaetäisyys. 11/19

12 1.4.4 Betonipeite ulkokuori Mahdollisen ulkokuoren betonipeite/raudoituksen suojaetäisyys Rasitusluokka (sisäkuori) Rasitusluokka BY 50- mukaan Rasitusluokka ulkokuori Mahdollisen ulkokuoren rasitusluokka BY 50- mukaan Suunniteltu käyttöikä Suunniteltu käyttöikä BY 50- mukaan Paloluokka Elementin palonkestävyys BY 50- ja Suomen rakentamismääräyskokoelman mukaan Pintaluokka Pintaluokka BY 40- mukaan. esim. MUO-A/THI-A Toleranssiluokka Toleranssiluokka, "Betonielementtien toleranssit 2011" -ohjeen mukaan. 1.5 PIIRUSTUS Seuraavat tiedot koskevat piirustusta ja siinä esitettäviä tietoja Piirustus päivämäärä Piirustuksen julkaisupäivämäärä Revisiotunnus Revisiotunnus Muutospäivämäärä Viimeisimmän revision julkaisupäivämäärä Muutos Lyhyt kuvaus tehdyistä muutoksista Huomautus Muita huomautuksia elementtitehtaalle. 1.6 AIKATAULUTUS Seuraavat tiedot liittyvät elementtien aikatauluttamiseen Suunnittelun status Suunnittelun status kertoo missä suunnitteluvaiheessa kyseinen elementti on. Suunnittelustatukset on määritelty BEC2012 mallinnusohjeessa. 12/19

13 1.6.2 Suunnittelu aikataulu pvm. Suunniteltu suunnitelman julkaisupäivämäärä Suunniteltu valmistus pvm. Suunniteltu valmistuspäivämäärä Valmistus pvm. Toteutunut valmistuspäivämäärä Suunniteltu toimitus pvm. Suunniteltu toimituspäivämäärä Toimitus pvm. Toteutunut toimituspäivämäärä Asennusnumero Elementtiasentajan asennusjärjestystä kuvaava numero Tuotannonstatus Tuotannon käyttämä status. Status voi olla esim. "järjestelmässä, tuotannossa, valettu, varastossa, toimitettu" Kuormanumero Elementtivalmistajan kuormanumero Kuormakirja Elementtivalmistajan kuormakirjanumero Tehdas Elementin valmistava tehdas. 1.7 RAUDOITUS Tarjousvaiheen luettelossa esitetään elementin arvioitu raudoitus käytettävien lähtötietojen pohjalta Raudoitus kg/m 3 Tarjousvaiheen luettelossa arvioitu raudoitussuhde yksikössä; kg raudoitetta per kuutiometri betonia Punokset Tarjousvaiheessa arvioidut punosmäärät punostettuihin elementteihin. 13/19

14 2. TARVIKELUETTELO Tarvikeluettelossa luetellaan ne tarvikkeet ja raudoiteverkot, jotka kuuluvat kyseiseen valuyksikköön (elementtiin). Tarvikeluettelossa esitetään eri tietoja riippuen siitä, minkä tyyppinen tarvike on kyseessä. Raudoiteverkkoja varten voidaan halutessa käyttää myös omaa luetteloa. Yleensä valutarvikkeista esitetään kappalemäärä, mutta muitakin yksiköitä voidaan käyttää. Esimerkiksi neopreeninauhat ja puutavara luetellaan juoksumetreinä. Eriste esitetään neliömetreinä kahden desimaalin tarkkuudella, isommat neopreenilaakerit kolmea desimaalia käyttäen. Lisätietoa tarvikeluettelosta, sekä käytännön ohjeita löytyy BEC2012 mallinnusohjeesta. 14/19

15 3. RAUDOITELUETTELO Raudoiteluettelossa esitetään elementissä käytetyt raudoitteet sekä niiden taivutustyypit mittoineen. Taivutustyypit on esitetty Liitteessä 3. Raudoiteluettelosta tulee myös selvitä raudoitteen halkaisija, teräslaatu ja paino. TD sarakkeeseen merkitään normissa määritelty taivutustelan minimihalkaisija. 15/19

16 4. Liite 1. Elementtitunnukset Elementtityyppi Elementti Tunnus Perustuselementit Anturaelementti Pilariholkkielementti Sokkelielementti (ei kantava) Sokkelielementti (kantava) Sokkelipalkki Sokkeliruutuelementti (maanpaine) Sokkelielementti (maanpaine, yksi kuori) Tukimuurielementti A PH AN AS AK AR AV TKE Pilarielementit Pilari (1 kts.alle P Seinäelementit Väliseinä Väliseinä (seinämäinen palkki) Ruutuelementti (kantava) Ruutuelementti (ei kantava) Sisäkuorielementti (kantava) Sisäkuorielementti (ei kantava) Sisäkuorielementti (kantava, eriste + rappaus) Sisäkuorielementti (ei kantava, eriste + rappaus) Nauhaelementti (kantava) Nauhaelementti (ei kantava) Kuorielementti V VSP S R SK RK SKR RKR NK N KE Palkkielementit Palkkielementti (teräsbetoni) K Jännebetonipalkki (I-profiili) I Jännebetonipalkki (HI-profiili) HI Jännebetonipalkki (muut profiilit) JK (2 Laattaelementit Laattaelementti (massiivilaatta, välipohja) L Alapohjalaatta (massiivilaatta, eristetty) EL Jännitetty laattaelementti JL Ontelolaatta O (3 Ontelolaatta (lämpöeristetty) O (3 Ontelolaatta (REI190-palolaatta) 15O Ontelolaatta (REI120-palolaatta) 2O Ontelolaatta (yläpunoslaatta) YO Ontelolaatta (kylpyhuonelaatta) OK (4 16/19

17 Kuorilaatta TT-laatta HTT-laatta KL TT HTT Parveke-elementit Parveke-elementti Parvekelaatta-elementti Jännitetty parvekelaattaelementti Parvekepieli-elementti Parvekekaide-elementti Parvekkeen kattoelementti Jännitetty parvekkeen kattoelementti C CL JCL M Z CX JCX Porraselementit Porraselementti T Hissikuilun elementit Hissikuiluelementti HK (5 Hissikuilun pohjaelementti HKA Hissikuilun yläpään elementti HKY Erikoiselementit Hormielementti H Erikoiskappale..X (6 1) Jos kohteessa on useampia pilarityyppejä, kannattaa käyttää erilaista tunnusta erityyppisille elementeille. 2) Tunnuksella JK voidaan tyypittää jännitettävät suorakaide-, leuka- ja ristipalkit. 3) Ontelolaatan tunnukseen sisällytetään myös laattatyypin korkeuden erittelevä numerotunnus. Esimerkiksi ontelolaatta 370mm korkea, tunnus O37-. Eri laattavalmistajilla on käytössä omat etuliitteensä. 4) Esimerkiksi 320mm korkea kylpyhuoneontelolaatta, tunnus O32K-. 5) Tunnukseen voidaan lisätä elementin muodon kertova tunniste. Esimerkiksi HKU on tasossa U:n muotoinen elementti ja HKL on L:n muotoinen elementti. 6) Tavallisesta poikkeavien elementtien tunnukseen lisätään merkintä X. Esimerkiksi; rakennuskohteessa on yksi laattaelementti, jonka paksuus on poikkeava. Poikkeavan elementin tunnus on LX-. 17/19

18 5. Liite 2. Konsolityypit Konsolit jaetaan kuuteen eri perustyyppiin, jotka ovat esitetty yllä. Konsolityyppien käyttötarkoituksia 1. Raskaasti kuormitettu konsoli 2. Kevytkonsoli 3. Keskikokoinen konsoli 4. Raskas konsoli ilman viistettä 5. Seinäkonsoli 6. Konsoli nosturirataa varten. 18/19

19 6. Liite 3. Raudoitteiden taivutustyypit SFS 1267 Liite A. Raudoitteiden taivutustyypit, sekä taivutusmittojen kirjainlyhenteet. 19/19
