BEC 2012 Liite 1: Tekla Structures muuttujat

Koko: px
Aloita esitys sivulta:

Download "BEC 2012 Liite 1: Tekla Structures muuttujat"

Transkriptio

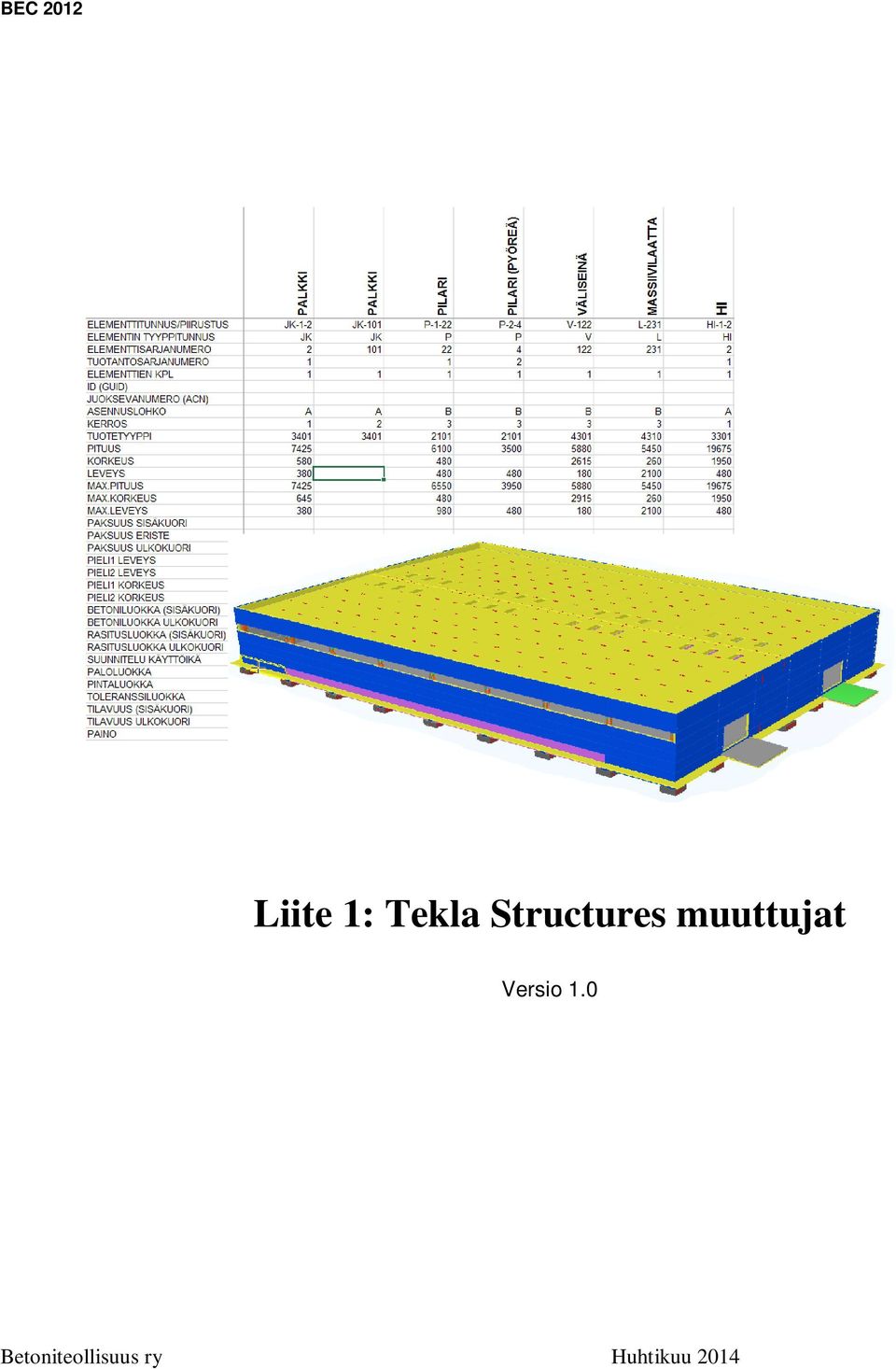

1 BEC 2012 Liite 1: Tekla Structures muuttujat Versio 1.0 Betoniteollisuus ry Huhtikuu 2014

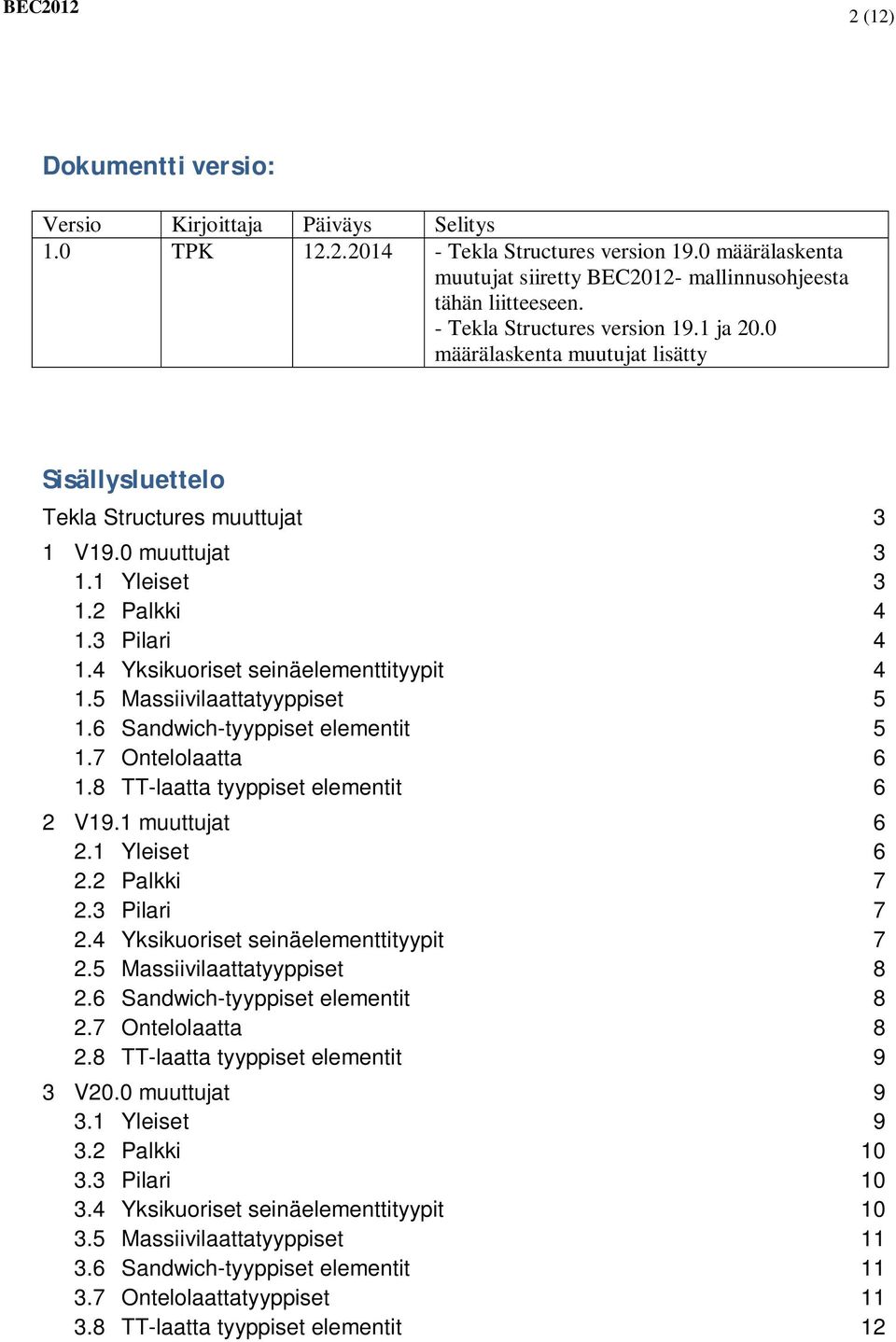

2 2 (12) Dokumentti versio: Versio Kirjoittaja Päiväys Selitys 1.0 TPK Tekla Structures version 19.0 määrälaskenta muutujat siiretty BEC2012- mallinnusohjeesta tähän liitteeseen. - Tekla Structures version 19.1 ja 20.0 määrälaskenta muutujat lisätty Sisällysluettelo Tekla Structures muuttujat 3 1 V19.0 muuttujat Yleiset Palkki Pilari Yksikuoriset seinäelementtityypit Massiivilaattatyyppiset Sandwich-tyyppiset elementit Ontelolaatta TT-laatta tyyppiset elementit 6 2 V19.1 muuttujat Yleiset Palkki Pilari Yksikuoriset seinäelementtityypit Massiivilaattatyyppiset Sandwich-tyyppiset elementit Ontelolaatta TT-laatta tyyppiset elementit 9 3 V20.0 muuttujat Yleiset Palkki Pilari Yksikuoriset seinäelementtityypit Massiivilaattatyyppiset Sandwich-tyyppiset elementit Ontelolaattatyyppiset TT-laatta tyyppiset elementit 12

3 3 (12) Tekla Structures muuttujat Tekla Structures kehittyy kokoajan. Kehitys mahdollistaa raporttitiedostojen yksikertaisemmat määritykset sekä enenevissä määrin elementtiteollisuuden määrälaskenta vaatimuksien toteutumisen. Teklan Suomi ympäristöstä löytyy valmiit raporttipohjat, joita projekteissa tulee hyödyntää. Tekla raporteista saattaa olla useita versiota, joten huomiokaa että käytätte viimeisintä versiota ja että projektissa kaikilla on käytössä samat raportit. Jos tietoa halutaan hyödynnetään muuten kuin valmiiden raporttien avulla, esim. omien raporttien tai ohjelmointirajapinnan kautta, niin esimerkkejä voi katsoa Teklan raporteista tai alla olevista taulukoista. Huomiotavaa on, että pelkkä muuttuja ei aina riitä oikean lopputuloksen saavuttamiseksi, vaan on ymmärrettävä pitääkö kyseiseen muuttujaan lisätä esimerkiksi laskutoimituksia tai sääntöjä. Jos soluun on listattu enemmän kuin yksi muuttuja on ensimmäiseksi listattu ensijainen muuttuja, mutta raporttien tulee ottaa huomioon myös muut listatut muuttujat siinä tärkeys järjestyksessä kun ne solussa esiintyvät. 1 V19.0 muuttujat 1.1 Yleiset Versiossa 19.0 käytetään alapuolella listattuja raporttimuuttujia. ELEMENTTITUNNUS/PIIRUSTUS ELEMENTIN TYYPPITUNNUS ELEMENTTISARJANUMERO TUOTANTOSARJANUMERO ELEMENTTIEN KPL ID (GUID) JUOKSEVA NUMERO (ACN) SUUNNITELTUKÄYTTÖIKÄ SUUNNITELTUKÄYTTÖIKÄ UKOKUORI RASITUSLUOKKA RASITUSLUOKKA UKOKUORI PALOLUOKKA LOHKO KERROS TUOTERYHMÄ CAST_UNIT_POS (ONTELOLAATA: PROFILE+" "+CAST_UNIT_SERIAL_NUMBER) CAST_UNIT_PREFIX (ONTELOLAATA: PROFILE) CAST_UNIT_SERIAL_NUMBER Sisältyy CAST_UNIT_POS tunnukseen, joko osana CAST_UNIT_PREFIX tietoa tai numeroinnin lopputuloksena (Family numerointiasetuksen mukaisesti) NUMBER GUID ASSEMBLY.ACN tai MAINPART.ACN PLANNED_LIFE_EXP PLANNED_LIFE_EXP_2 EXPOSURE_CLASS EXPOSURE_CLASS_2 FIRE_CLASS MAINPART.IFC_BUILDING tai BLD_SECTION MAINPART.IFC_BUILDING_STOREY tai BLD_FLOOR PRODUCT_GROUP

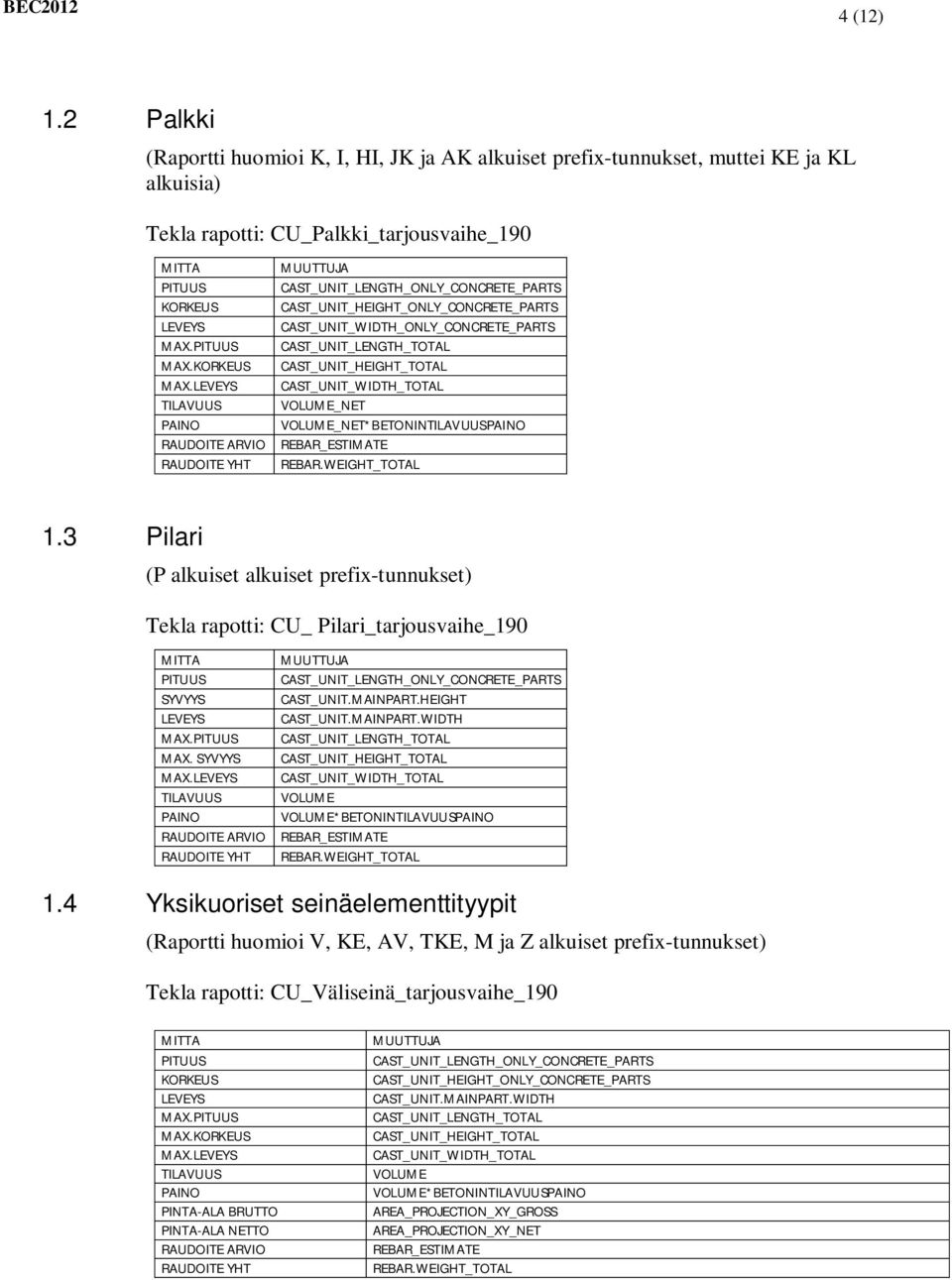

4 4 (12) 1.2 Palkki (Raportti huomioi K, I, HI, JK ja AK alkuiset prefix-tunnukset, muttei KE ja KL alkuisia) Tekla rapotti: CU_Palkki_tarjousvaihe_190 MAX. MAX. VOLUME_NET VOLUME_NET*BETONIN REBAR.WEIGHT_TOTAL 1.3 Pilari (P alkuiset alkuiset prefix-tunnukset) Tekla rapotti: CU_ Pilari_tarjousvaihe_190 SYVYYS CAST_UNIT.MAINPART.HEIGHT CAST_UNIT.MAINPART.WIDTH MAX. MAX. SYVYYS MAX. VOLUME VOLUME*BETONIN REBAR.WEIGHT_TOTAL 1.4 Yksikuoriset seinäelementtityypit (Raportti huomioi V, KE, AV, TKE, M ja Z alkuiset prefix-tunnukset) Tekla rapotti: CU_Väliseinä_tarjousvaihe_190 MAX. MAX. CAST_UNIT.MAINPART.WIDTH VOLUME VOLUME*BETONIN AREA_PROJECTION_XY_GROSS AREA_PROJECTION_XY_NET REBAR.WEIGHT_TOTAL

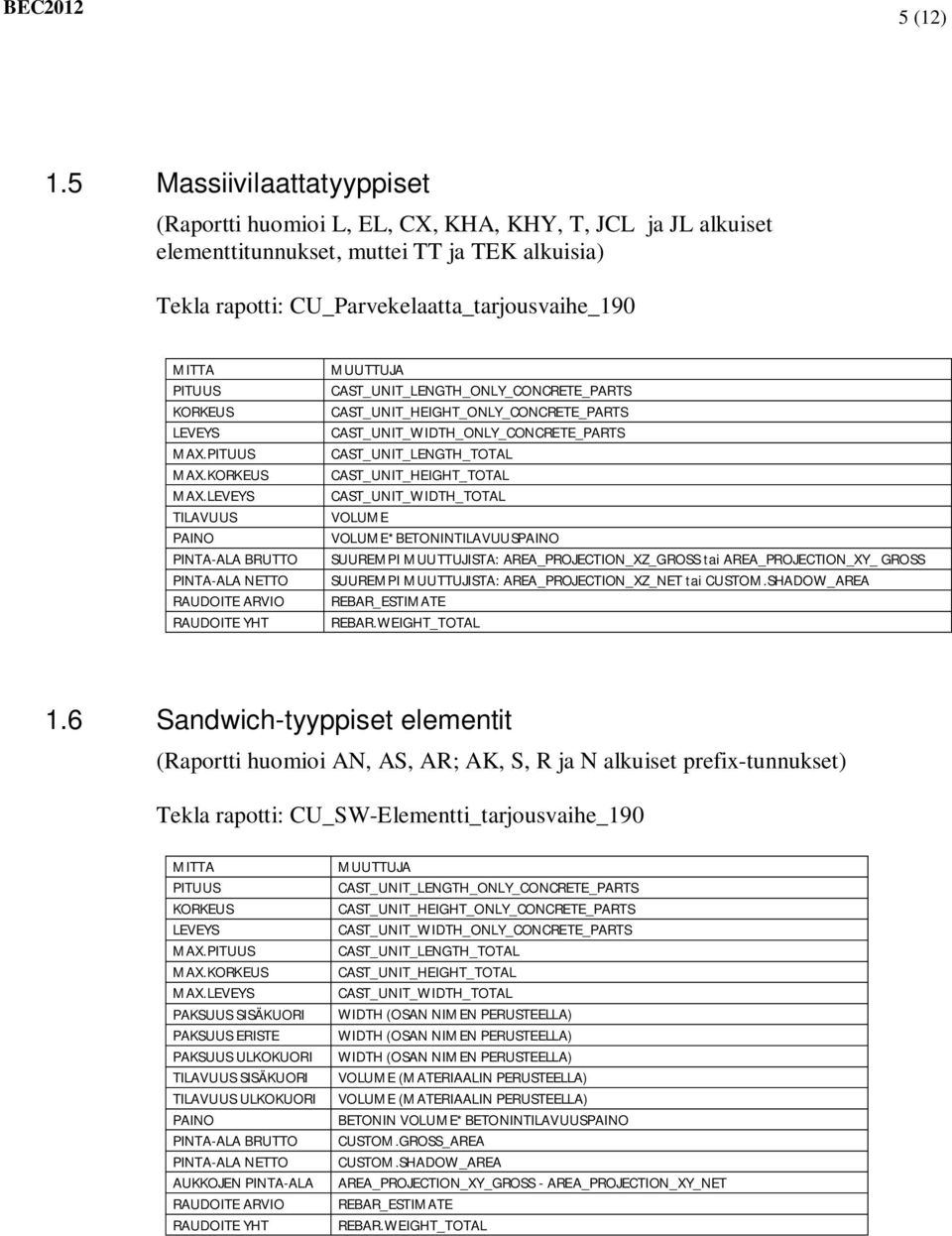

5 5 (12) 1.5 Massiivilaattatyyppiset (Raportti huomioi L, EL, CX, KHA, KHY, T, JCL ja JL alkuiset elementtitunnukset, muttei TT ja TEK alkuisia) Tekla rapotti: CU_Parvekelaatta_tarjousvaihe_190 MAX. MAX. VOLUME VOLUME*BETONIN SUUREMPI MUUTTUJISTA: AREA_PROJECTION_XZ_GROSS tai AREA_PROJECTION_XY_ GROSS SUUREMPI MUUTTUJISTA: AREA_PROJECTION_XZ_NET tai CUSTOM.SHADOW_AREA REBAR.WEIGHT_TOTAL 1.6 Sandwich-tyyppiset elementit (Raportti huomioi AN, AS, AR; AK, S, R ja N alkuiset prefix-tunnukset) Tekla rapotti: CU_SW-Elementti_tarjousvaihe_190 MAX. MAX. PAKSUUS SISÄKUORI PAKSUUS ERISTE PAKSUUS ULKOKUORI SISÄKUORI ULKOKUORI AUKKOJEN PINTA-ALA VOLUME (MATERIAALIN PERUSTEELLA) VOLUME (MATERIAALIN PERUSTEELLA) BETONIN VOLUME*BETONIN CUSTOM.GROSS_AREA CUSTOM.SHADOW_AREA AREA_PROJECTION_XY_GROSS - AREA_PROJECTION_XY_NET REBAR.WEIGHT_TOTAL

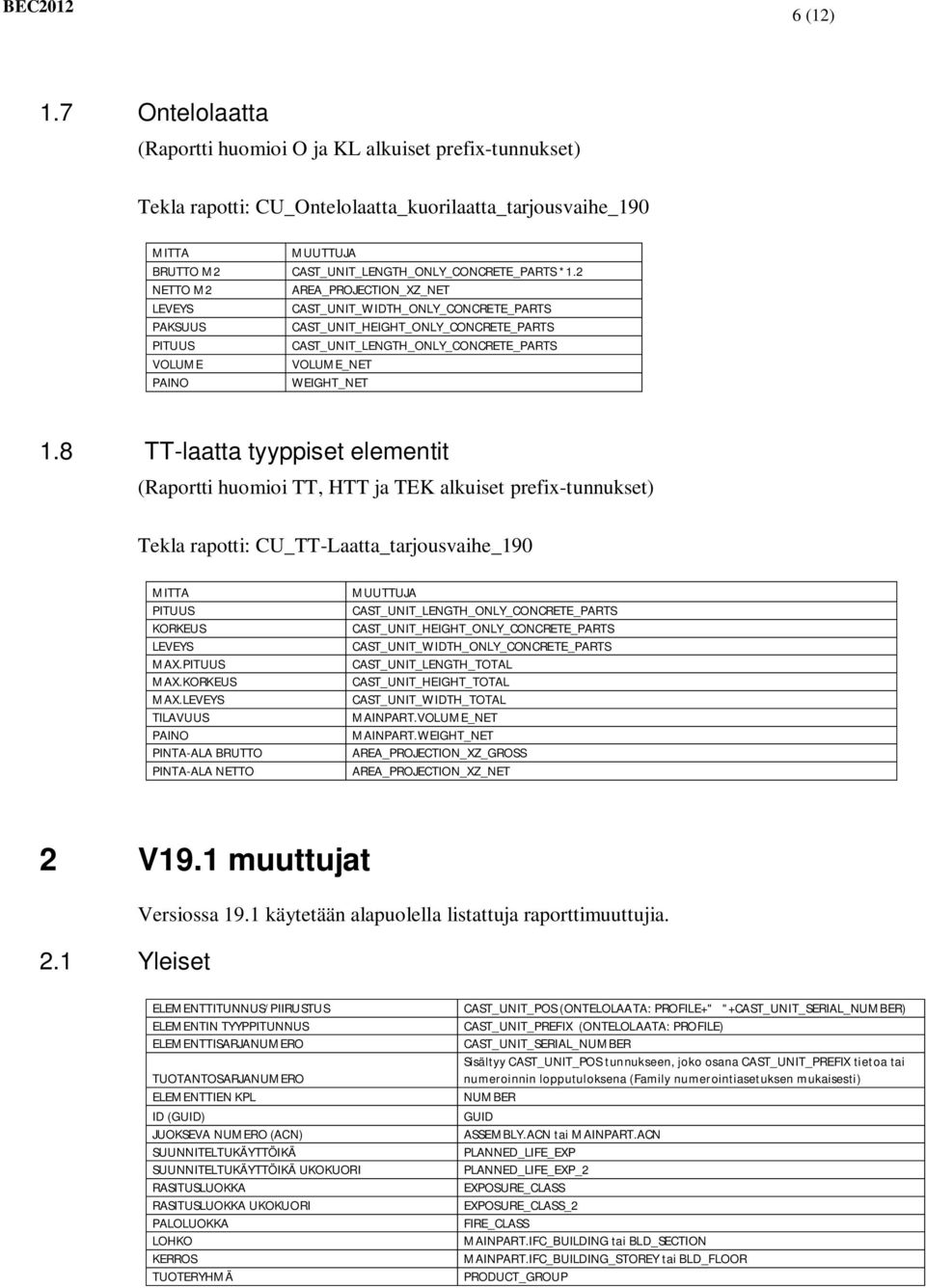

6 6 (12) 1.7 Ontelolaatta (Raportti huomioi O ja KL alkuiset prefix-tunnukset) Tekla rapotti: CU_Ontelolaatta_kuorilaatta_tarjousvaihe_190 BRUTTO M2 *1.2 NETTO M2 AREA_PROJECTION_XZ_NET PAKSUUS VOLUME VOLUME_NET WEIGHT_NET 1.8 TT-laatta tyyppiset elementit (Raportti huomioi TT, HTT ja TEK alkuiset prefix-tunnukset) Tekla rapotti: CU_TT-Laatta_tarjousvaihe_190 MAX. MAX. MAINPART.VOLUME_NET MAINPART.WEIGHT_NET AREA_PROJECTION_XZ_GROSS AREA_PROJECTION_XZ_NET 2 V19.1 muuttujat 2.1 Yleiset Versiossa 19.1 käytetään alapuolella listattuja raporttimuuttujia. ELEMENTTITUNNUS/PIIRUSTUS ELEMENTIN TYYPPITUNNUS ELEMENTTISARJANUMERO TUOTANTOSARJANUMERO ELEMENTTIEN KPL ID (GUID) JUOKSEVA NUMERO (ACN) SUUNNITELTUKÄYTTÖIKÄ SUUNNITELTUKÄYTTÖIKÄ UKOKUORI RASITUSLUOKKA RASITUSLUOKKA UKOKUORI PALOLUOKKA LOHKO KERROS TUOTERYHMÄ CAST_UNIT_POS (ONTELOLAATA: PROFILE+" "+CAST_UNIT_SERIAL_NUMBER) CAST_UNIT_PREFIX (ONTELOLAATA: PROFILE) CAST_UNIT_SERIAL_NUMBER Sisältyy CAST_UNIT_POS tunnukseen, joko osana CAST_UNIT_PREFIX tietoa tai numeroinnin lopputuloksena (Family numerointiasetuksen mukaisesti) NUMBER GUID ASSEMBLY.ACN tai MAINPART.ACN PLANNED_LIFE_EXP PLANNED_LIFE_EXP_2 EXPOSURE_CLASS EXPOSURE_CLASS_2 FIRE_CLASS MAINPART.IFC_BUILDING tai BLD_SECTION MAINPART.IFC_BUILDING_STOREY tai BLD_FLOOR PRODUCT_GROUP

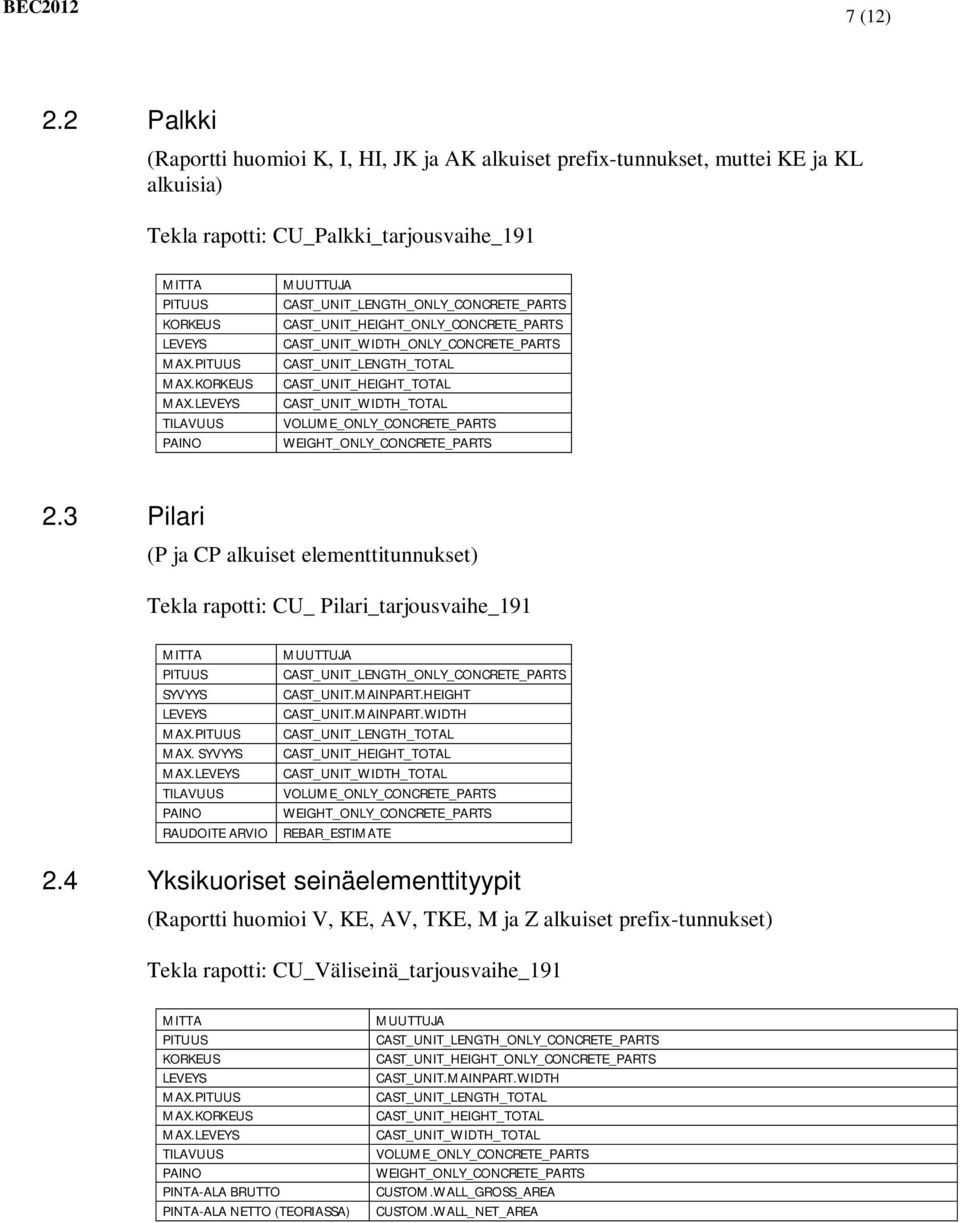

7 7 (12) 2.2 Palkki (Raportti huomioi K, I, HI, JK ja AK alkuiset prefix-tunnukset, muttei KE ja KL alkuisia) Tekla rapotti: CU_Palkki_tarjousvaihe_191 MAX. MAX. WEIGHT_ONLY_CONCRETE_PARTS 2.3 Pilari (P ja CP alkuiset elementtitunnukset) Tekla rapotti: CU_ Pilari_tarjousvaihe_191 SYVYYS CAST_UNIT.MAINPART.HEIGHT CAST_UNIT.MAINPART.WIDTH MAX. MAX. SYVYYS MAX. WEIGHT_ONLY_CONCRETE_PARTS 2.4 Yksikuoriset seinäelementtityypit (Raportti huomioi V, KE, AV, TKE, M ja Z alkuiset prefix-tunnukset) Tekla rapotti: CU_Väliseinä_tarjousvaihe_191 MAX. MAX. (TEORIASSA) CAST_UNIT.MAINPART.WIDTH WEIGHT_ONLY_CONCRETE_PARTS CUSTOM.WALL_GROSS_AREA CUSTOM.WALL_NET_AREA

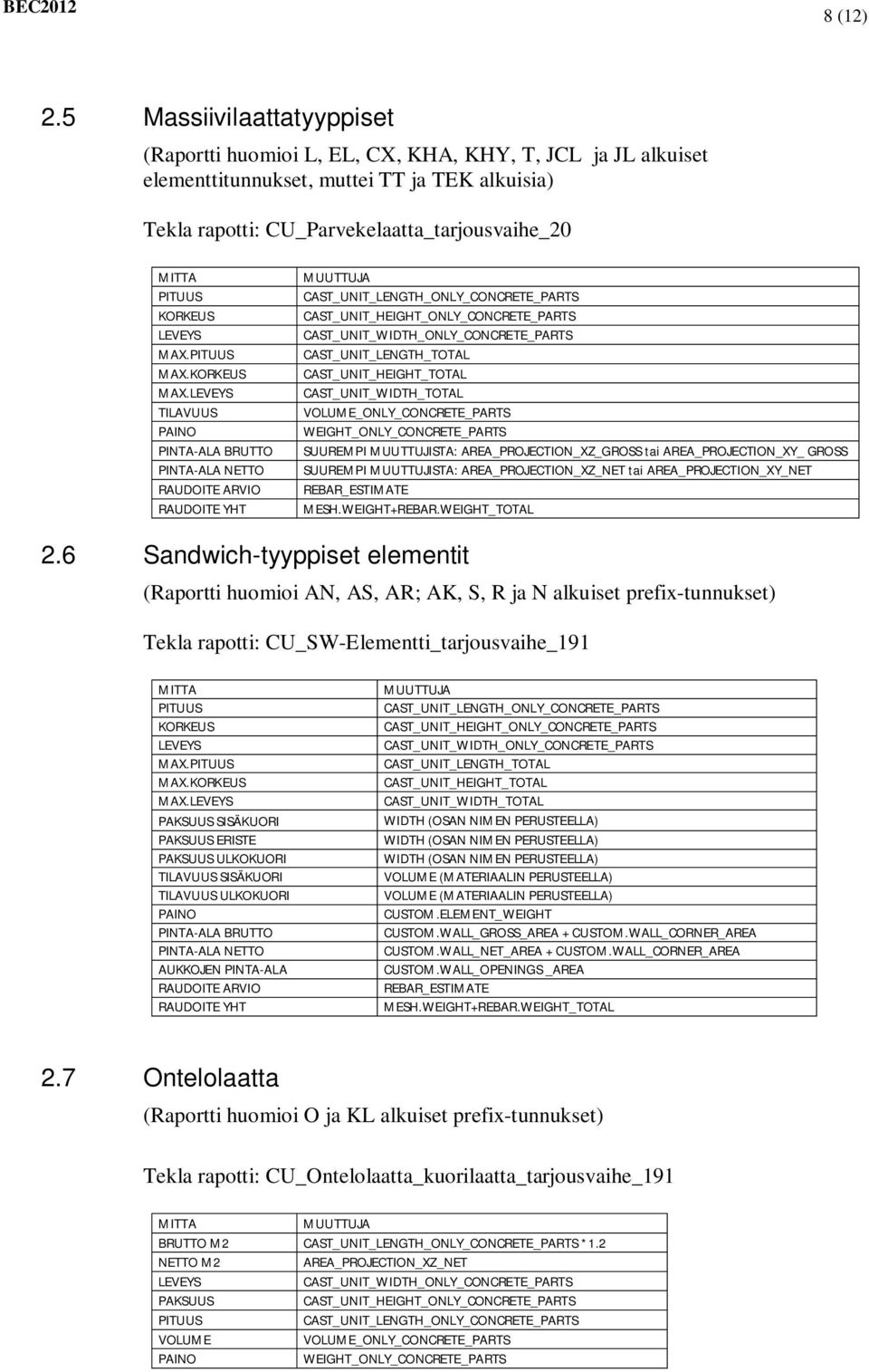

8 8 (12) 2.5 Massiivilaattatyyppiset (Raportti huomioi L, EL, CX, KHA, KHY, T, JCL ja JL alkuiset elementtitunnukset, muttei TT ja TEK alkuisia) Tekla rapotti: CU_Parvekelaatta_tarjousvaihe_20 MAX. MAX. WEIGHT_ONLY_CONCRETE_PARTS SUUREMPI MUUTTUJISTA: AREA_PROJECTION_XZ_GROSS tai AREA_PROJECTION_XY_ GROSS SUUREMPI MUUTTUJISTA: AREA_PROJECTION_XZ_NET tai AREA_PROJECTION_XY_NET MESH.WEIGHT+REBAR.WEIGHT_TOTAL 2.6 Sandwich-tyyppiset elementit (Raportti huomioi AN, AS, AR; AK, S, R ja N alkuiset prefix-tunnukset) Tekla rapotti: CU_SW-Elementti_tarjousvaihe_191 MAX. MAX. PAKSUUS SISÄKUORI PAKSUUS ERISTE PAKSUUS ULKOKUORI SISÄKUORI ULKOKUORI AUKKOJEN PINTA-ALA VOLUME (MATERIAALIN PERUSTEELLA) VOLUME (MATERIAALIN PERUSTEELLA) CUSTOM.WALL_GROSS_AREA + CUSTOM.WALL_CORNER_AREA CUSTOM.WALL_NET_AREA + CUSTOM.WALL_CORNER_AREA CUSTOM.WALL_OPENINGS _AREA MESH.WEIGHT+REBAR.WEIGHT_TOTAL 2.7 Ontelolaatta (Raportti huomioi O ja KL alkuiset prefix-tunnukset) Tekla rapotti: CU_Ontelolaatta_kuorilaatta_tarjousvaihe_191 BRUTTO M2 *1.2 NETTO M2 AREA_PROJECTION_XZ_NET PAKSUUS VOLUME WEIGHT_ONLY_CONCRETE_PARTS

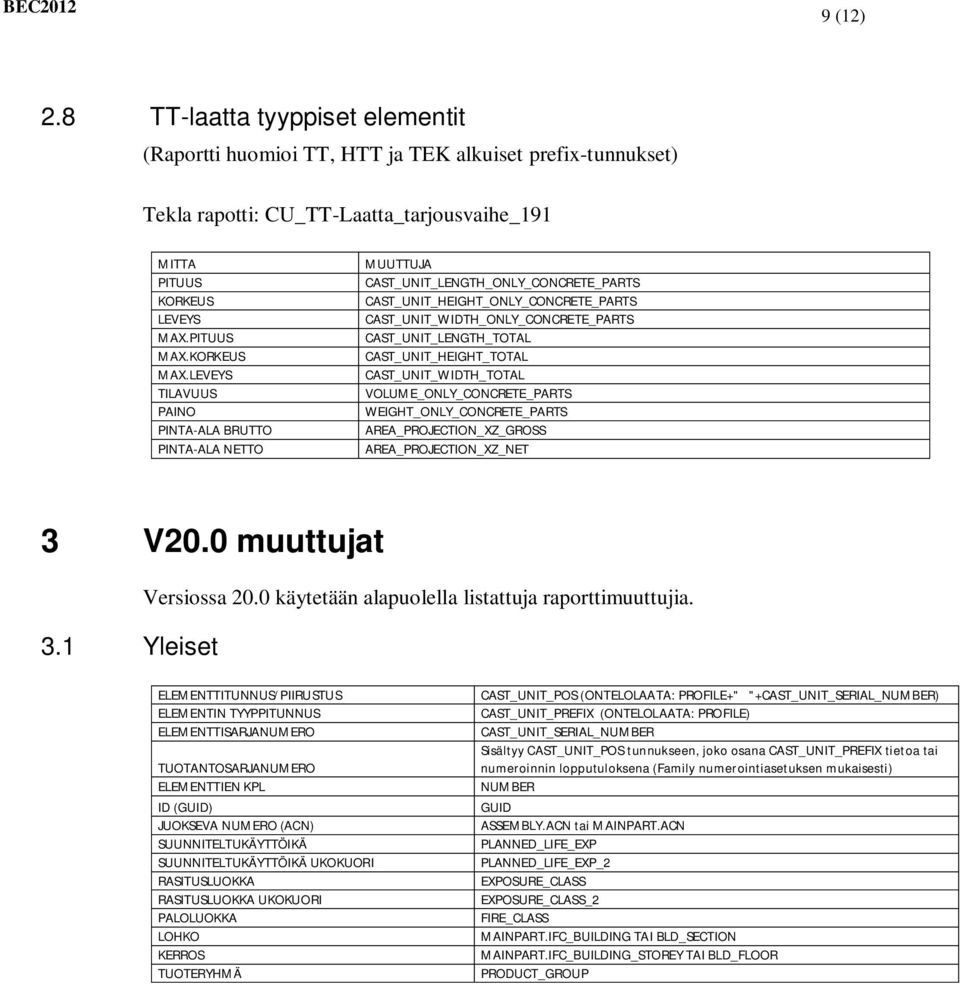

9 9 (12) 2.8 TT-laatta tyyppiset elementit (Raportti huomioi TT, HTT ja TEK alkuiset prefix-tunnukset) Tekla rapotti: CU_TT-Laatta_tarjousvaihe_191 MAX. MAX. WEIGHT_ONLY_CONCRETE_PARTS AREA_PROJECTION_XZ_GROSS AREA_PROJECTION_XZ_NET 3 V20.0 muuttujat 3.1 Yleiset Versiossa 20.0 käytetään alapuolella listattuja raporttimuuttujia. ELEMENTTITUNNUS/PIIRUSTUS ELEMENTIN TYYPPITUNNUS ELEMENTTISARJANUMERO TUOTANTOSARJANUMERO ELEMENTTIEN KPL ID (GUID) JUOKSEVA NUMERO (ACN) SUUNNITELTUKÄYTTÖIKÄ SUUNNITELTUKÄYTTÖIKÄ UKOKUORI RASITUSLUOKKA RASITUSLUOKKA UKOKUORI PALOLUOKKA LOHKO KERROS TUOTERYHMÄ CAST_UNIT_POS (ONTELOLAATA: PROFILE+" "+CAST_UNIT_SERIAL_NUMBER) CAST_UNIT_PREFIX (ONTELOLAATA: PROFILE) CAST_UNIT_SERIAL_NUMBER Sisältyy CAST_UNIT_POS tunnukseen, joko osana CAST_UNIT_PREFIX tietoa tai numeroinnin lopputuloksena (Family numerointiasetuksen mukaisesti) NUMBER GUID ASSEMBLY.ACN tai MAINPART.ACN PLANNED_LIFE_EXP PLANNED_LIFE_EXP_2 EXPOSURE_CLASS EXPOSURE_CLASS_2 FIRE_CLASS MAINPART.IFC_BUILDING TAI BLD_SECTION MAINPART.IFC_BUILDING_STOREY TAI BLD_FLOOR PRODUCT_GROUP

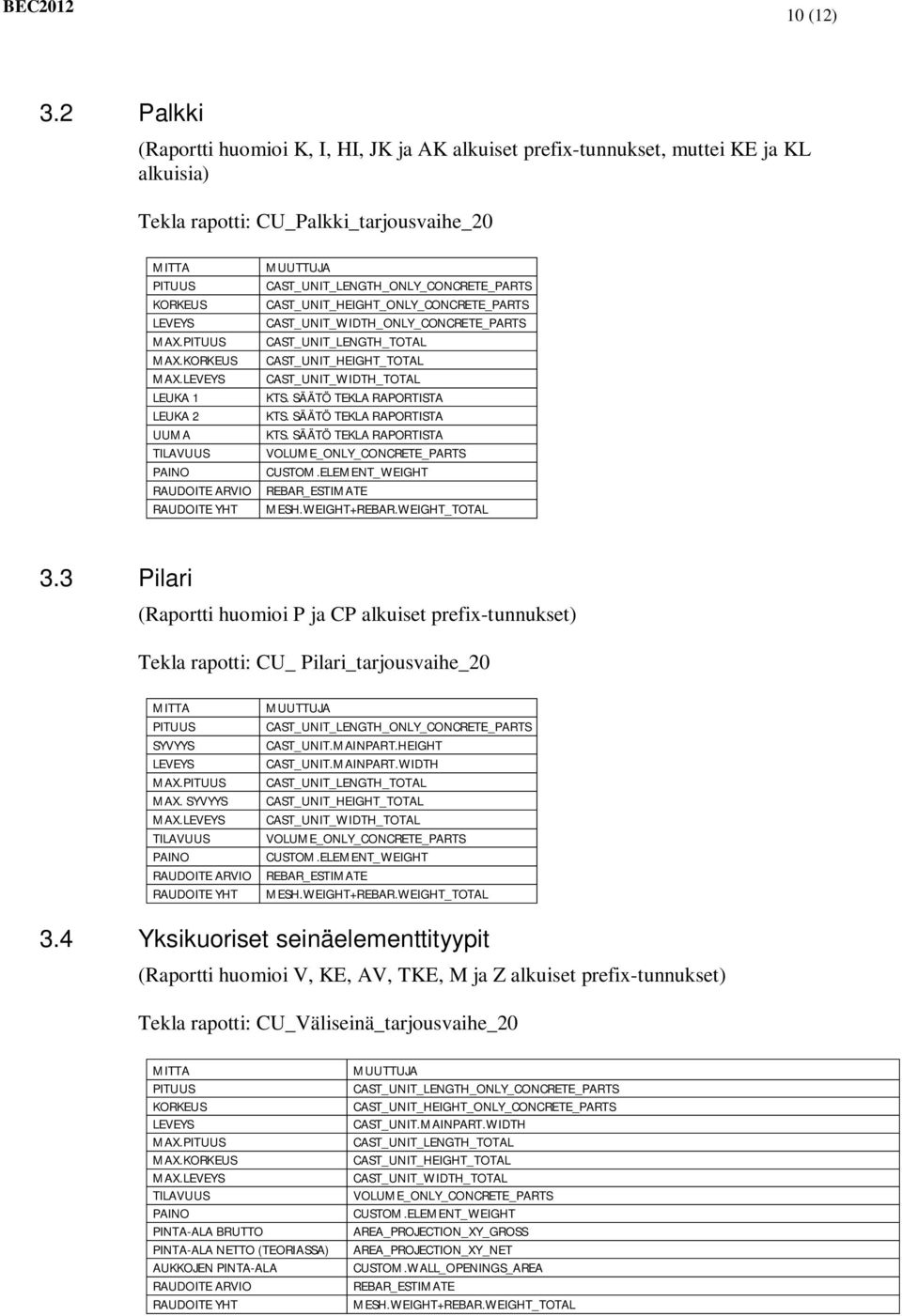

10 10 (12) 3.2 Palkki (Raportti huomioi K, I, HI, JK ja AK alkuiset prefix-tunnukset, muttei KE ja KL alkuisia) Tekla rapotti: CU_Palkki_tarjousvaihe_20 MAX. MAX. LEUKA 1 KTS. SÄÄTÖ TEKLA RAPORTISTA LEUKA 2 KTS. SÄÄTÖ TEKLA RAPORTISTA UUMA KTS. SÄÄTÖ TEKLA RAPORTISTA MESH.WEIGHT+REBAR.WEIGHT_TOTAL 3.3 Pilari (Raportti huomioi P ja CP alkuiset prefix-tunnukset) Tekla rapotti: CU_ Pilari_tarjousvaihe_20 SYVYYS CAST_UNIT.MAINPART.HEIGHT CAST_UNIT.MAINPART.WIDTH MAX. MAX. SYVYYS MAX. MESH.WEIGHT+REBAR.WEIGHT_TOTAL 3.4 Yksikuoriset seinäelementtityypit (Raportti huomioi V, KE, AV, TKE, M ja Z alkuiset prefix-tunnukset) Tekla rapotti: CU_Väliseinä_tarjousvaihe_20 MAX. MAX. (TEORIASSA) AUKKOJEN PINTA-ALA CAST_UNIT.MAINPART.WIDTH AREA_PROJECTION_XY_GROSS AREA_PROJECTION_XY_NET CUSTOM.WALL_OPENINGS_AREA MESH.WEIGHT+REBAR.WEIGHT_TOTAL

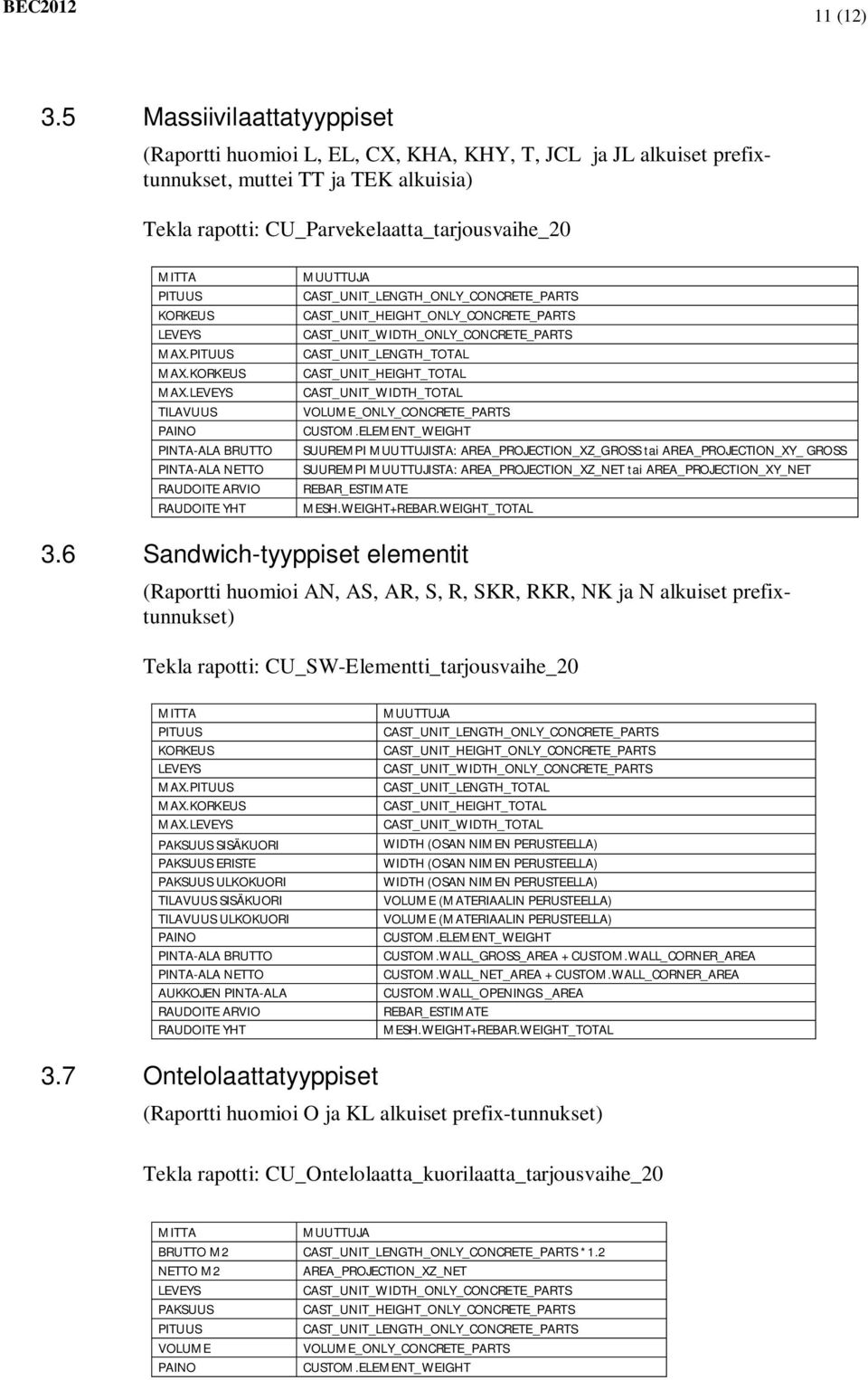

11 11 (12) 3.5 Massiivilaattatyyppiset (Raportti huomioi L, EL, CX, KHA, KHY, T, JCL ja JL alkuiset prefixtunnukset, muttei TT ja TEK alkuisia) Tekla rapotti: CU_Parvekelaatta_tarjousvaihe_20 MAX. MAX. SUUREMPI MUUTTUJISTA: AREA_PROJECTION_XZ_GROSS tai AREA_PROJECTION_XY_ GROSS SUUREMPI MUUTTUJISTA: AREA_PROJECTION_XZ_NET tai AREA_PROJECTION_XY_NET MESH.WEIGHT+REBAR.WEIGHT_TOTAL 3.6 Sandwich-tyyppiset elementit (Raportti huomioi AN, AS, AR, S, R, SKR, RKR, NK ja N alkuiset prefixtunnukset) Tekla rapotti: CU_SW-Elementti_tarjousvaihe_20 MAX. MAX. PAKSUUS SISÄKUORI PAKSUUS ERISTE PAKSUUS ULKOKUORI SISÄKUORI ULKOKUORI AUKKOJEN PINTA-ALA VOLUME (MATERIAALIN PERUSTEELLA) VOLUME (MATERIAALIN PERUSTEELLA) CUSTOM.WALL_GROSS_AREA + CUSTOM.WALL_CORNER_AREA CUSTOM.WALL_NET_AREA + CUSTOM.WALL_CORNER_AREA CUSTOM.WALL_OPENINGS _AREA MESH.WEIGHT+REBAR.WEIGHT_TOTAL 3.7 Ontelolaattatyyppiset (Raportti huomioi O ja KL alkuiset prefix-tunnukset) Tekla rapotti: CU_Ontelolaatta_kuorilaatta_tarjousvaihe_20 BRUTTO M2 *1.2 NETTO M2 AREA_PROJECTION_XZ_NET PAKSUUS VOLUME

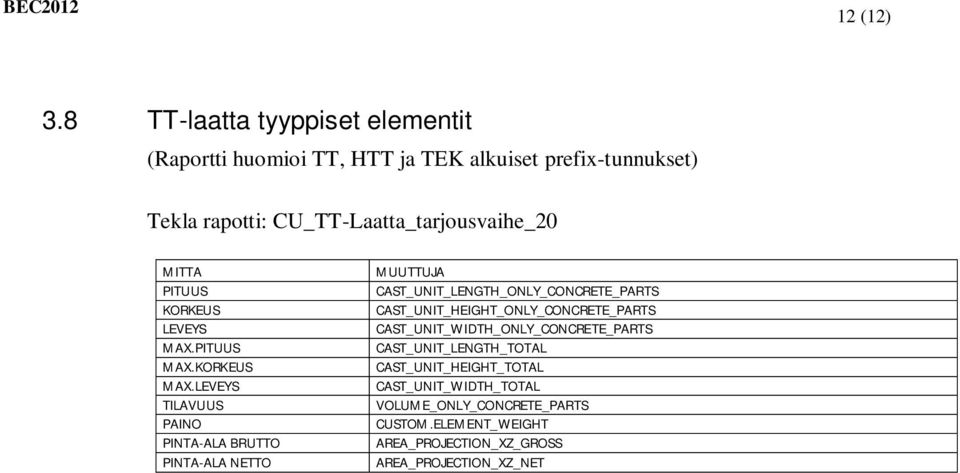

12 12 (12) 3.8 TT-laatta tyyppiset elementit (Raportti huomioi TT, HTT ja TEK alkuiset prefix-tunnukset) Tekla rapotti: CU_TT-Laatta_tarjousvaihe_20 MAX. MAX. AREA_PROJECTION_XZ_GROSS AREA_PROJECTION_XZ_NET
