1 Digitale LCD Kleurentelevisie Digitaalinen LCD-väri-TV L26A01 Gebruiksaanwijzing Käyttöohjeet GR NL FIN

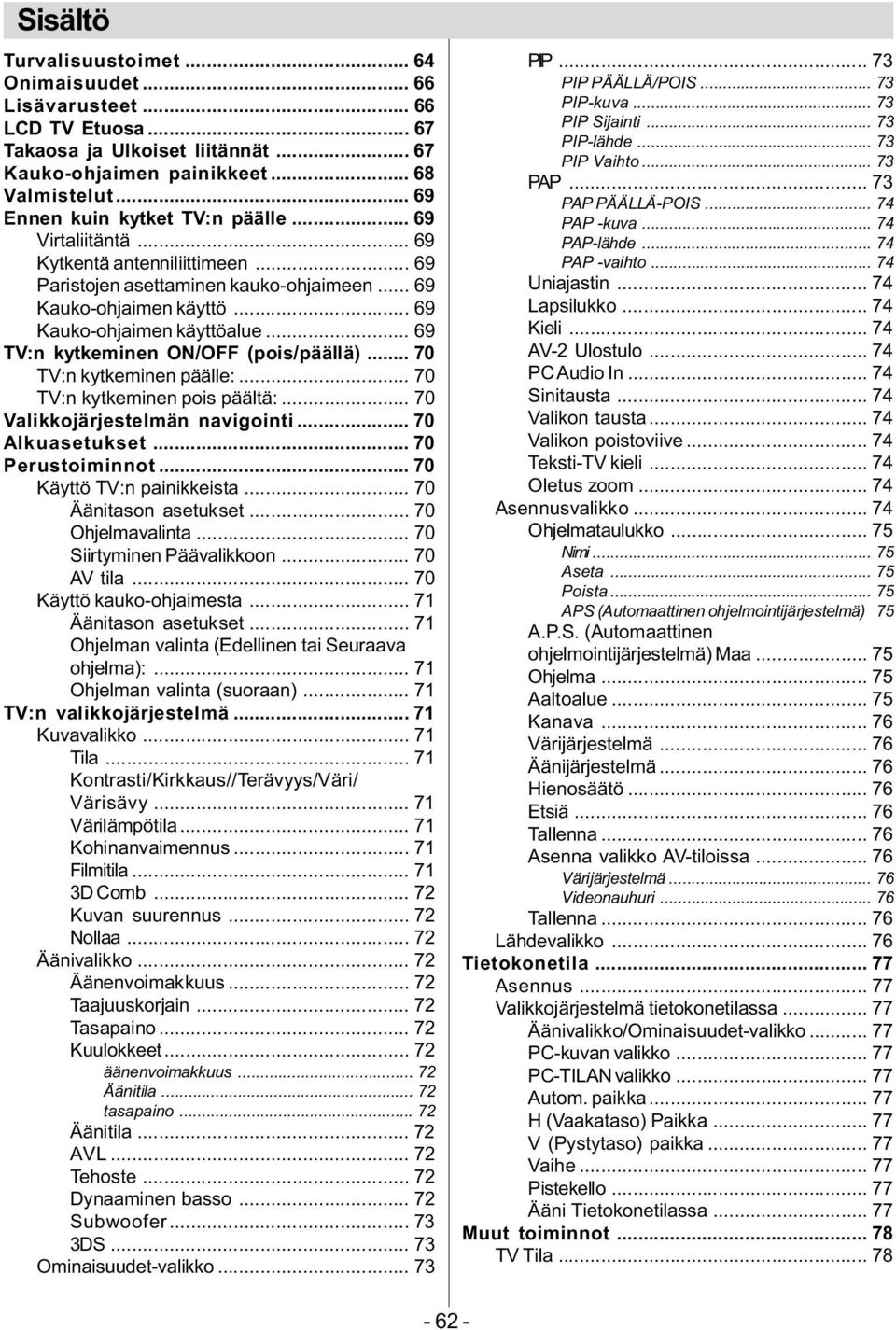

2 Sisältö Turvalisuustoimet nimaisuudet Lisävarusteet LCD TV Etuosa Takaosa ja Ulkoiset liitännät Kauko-ohjaimen painikkeet Valmistelut Ennen kuin kytket TV:n päälle Virtaliitäntä Kytkentä antenniliittimeen Paristojen asettaminen kauko-ohjaimeen Kauko-ohjaimen käyttö Kauko-ohjaimen käyttöalue TV:n kytkeminen N/FF (pois/päällä) TV:n kytkeminen päälle: TV:n kytkeminen pois päältä: Valikkojärjestelmän navigointi Alkuasetukset Perustoiminnot Käyttö TV:n painikkeista Äänitason asetukset hjelmavalinta Siirtyminen Päävalikkoon AV tila Käyttö kauko-ohjaimesta Äänitason asetukset hjelman valinta (Edellinen tai Seuraava ohjelma): hjelman valinta (suoraan) TV:n valikkojärjestelmä Kuvavalikko Tila Kontrasti/Kirkkaus//Terävyys/Väri/ Värisävy Värilämpötila Kohinanvaimennus Filmitila D Comb Kuvan suurennus Nollaa Äänivalikko Äänenvoimakkuus Taajuuskorjain Tasapaino Kuulokkeet äänenvoimakkuus Äänitila tasapaino Äänitila AVL Tehoste Dynaaminen basso Subwoofer DS minaisuudet-valikko PIP PIP PÄÄLLÄ/PIS PIP-kuva PIP Sijainti PIP-lähde PIP Vaihto PAP PAP PÄÄLLÄ-PIS PAP -kuva PAP-lähde PAP -vaihto Uniajastin Lapsilukko Kieli AV-2 Ulostulo PC Audio In Sinitausta Valikon tausta Valikon poistoviive Teksti-TV kieli letus zoom Asennusvalikko hjelmataulukko Nimi Aseta Poista APS (Automaattinen ohjelmointijärjestelmä) 75 A.P.S. (Automaattinen ohjelmointijärjestelmä) Maa hjelma Aaltoalue Kanava Värijärjestelmä Äänijärjestelmä Hienosäätö Etsiä Tallenna Asenna valikko AV-tiloissa Värijärjestelmä Videonauhuri Tallenna Lähdevalikko Tietokonetila Asennus Valikkojärjestelmä tietokonetilassa Äänivalikko/minaisuudet-valikko PC-kuvan valikko PC-TILAN valikko Autom. paikka H (Vaakataso) Paikka V (Pystytaso) paikka Vaihe Pistekello Ääni Tietokonetilassa Muut toiminnot TV Tila

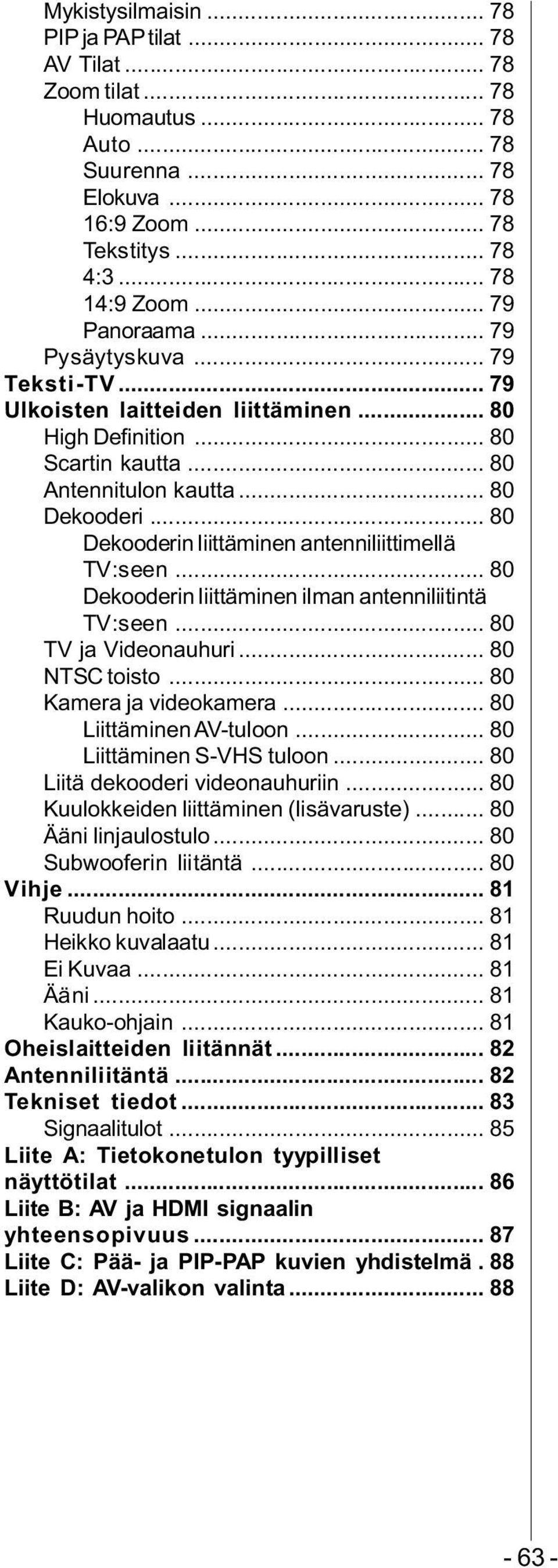

3 Mykistysilmaisin PIP ja PAP tilat AV Tilat Zoom tilat Huomautus Auto Suurenna Elokuva :9 Zoom Tekstitys : :9 Zoom Panoraama Pysäytyskuva Teksti-TV Ulkoisten laitteiden liittäminen High Definition Scartin kautta Antennitulon kautta Dekooderi Dekooderin liittäminen antenniliittimellä TV:seen Dekooderin liittäminen ilman antenniliitintä TV:seen TV ja Videonauhuri NTSC toisto Kamera ja videokamera Liittäminen AV-tuloon Liittäminen S-VHS tuloon Liitä dekooderi videonauhuriin Kuulokkeiden liittäminen (lisävaruste) Ääni linjaulostulo Subwooferin liitäntä Vihje Ruudun hoito Heikko kuvalaatu Ei Kuvaa Ääni Kauko-ohjain heislaitteiden liitännät Antenniliitäntä Tekniset tiedot Signaalitulot Liite A: Tietokonetulon tyypilliset näyttötilat Liite B: AV ja HDMI signaalin yhteensopivuus Liite C: Pää- ja PIP-PAP kuvien yhdistelmä. 88 Liite D: AV-valikon valinta

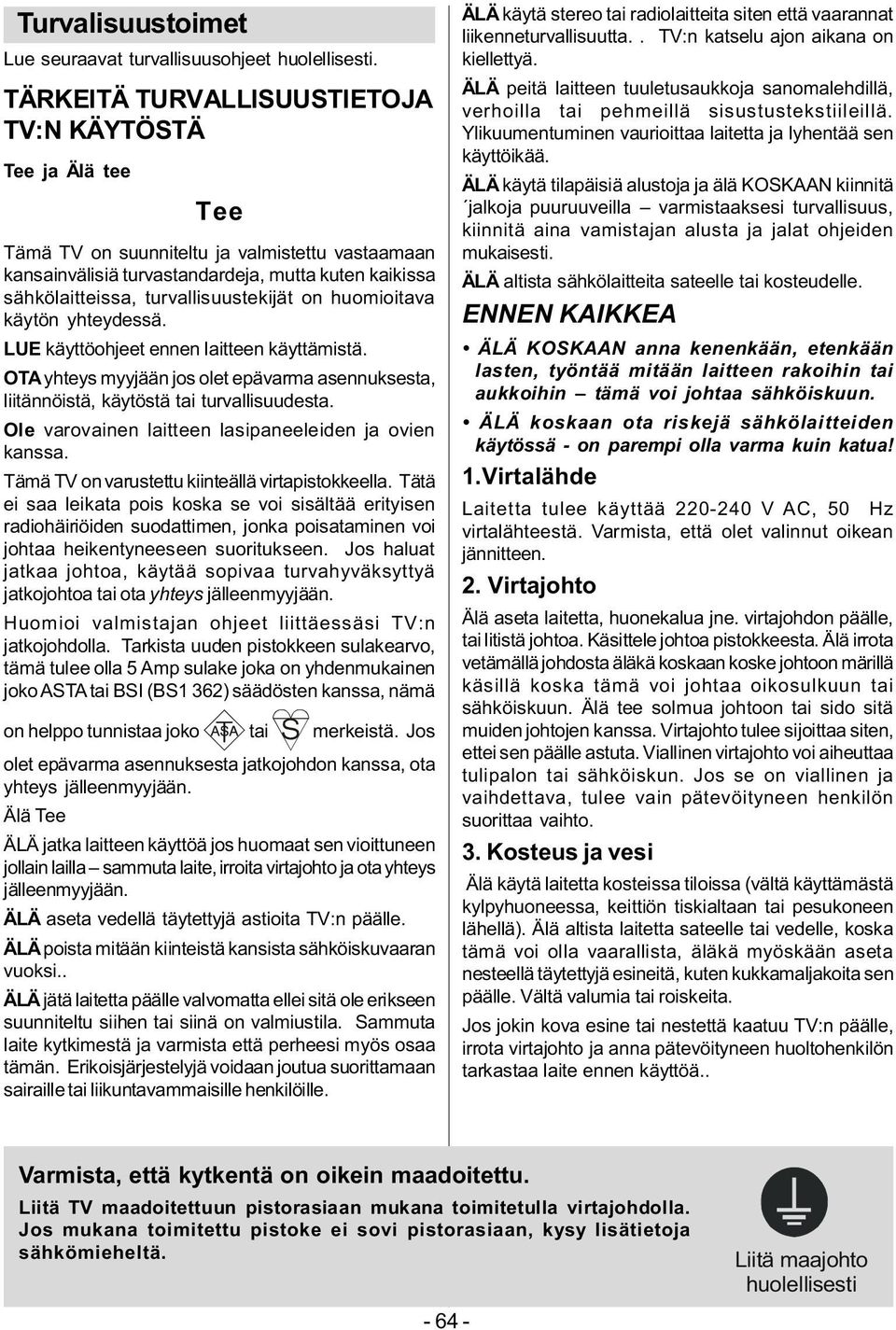

4 Turvalisuustoimet Lue seuraavat turvallisuusohjeet huolellisesti. TÄRKEITÄ TURVALLISUUSTIETJA TV:N KÄYTÖSTÄ Tee ja Älä tee Tee Tämä TV on suunniteltu ja valmistettu vastaamaan kansainvälisiä turvastandardeja, mutta kuten kaikissa sähkölaitteissa, turvallisuustekijät on huomioitava käytön yhteydessä. LUE käyttöohjeet ennen laitteen käyttämistä. TA yhteys myyjään jos olet epävarma asennuksesta, liitännöistä, käytöstä tai turvallisuudesta. le varovainen laitteen lasipaneeleiden ja ovien kanssa. Tämä TV on varustettu kiinteällä virtapistokkeella. Tätä ei saa leikata pois koska se voi sisältää erityisen radiohäiriöiden suodattimen, jonka poisataminen voi johtaa heikentyneeseen suoritukseen. Jos haluat jatkaa johtoa, käytää sopivaa turvahyväksyttyä jatkojohtoa tai ota yhteys jälleenmyyjään. Huomioi valmistajan ohjeet liittäessäsi TV:n jatkojohdolla. Tarkista uuden pistokkeen sulakearvo, tämä tulee olla 5 Amp sulake joka on yhdenmukainen joko ASTA tai BSI (BS1 362) säädösten kanssa, nämä on helppo tunnistaa joko tai merkeistä. Jos olet epävarma asennuksesta jatkojohdon kanssa, ota yhteys jälleenmyyjään. Älä Tee ÄLÄ jatka laitteen käyttöä jos huomaat sen vioittuneen jollain lailla sammuta laite, irroita virtajohto ja ota yhteys jälleenmyyjään. ÄLÄ aseta vedellä täytettyjä astioita TV:n päälle. ÄLÄ poista mitään kiinteistä kansista sähköiskuvaaran vuoksi.. ÄLÄ jätä laitetta päälle valvomatta ellei sitä ole erikseen suunniteltu siihen tai siinä on valmiustila. Sammuta laite kytkimestä ja varmista että perheesi myös osaa tämän. Erikoisjärjestelyjä voidaan joutua suorittamaan sairaille tai liikuntavammaisille henkilöille. ÄLÄ käytä stereo tai radiolaitteita siten että vaarannat liikenneturvallisuutta.. TV:n katselu ajon aikana on kiellettyä. ÄLÄ peitä laitteen tuuletusaukkoja sanomalehdillä, verhoilla tai pehmeillä sisustustekstiileillä. Ylikuumentuminen vaurioittaa laitetta ja lyhentää sen käyttöikää. ÄLÄ käytä tilapäisiä alustoja ja älä KSKAAN kiinnitä jalkoja puuruuveilla varmistaaksesi turvallisuus, kiinnitä aina vamistajan alusta ja jalat ohjeiden mukaisesti. ÄLÄ altista sähkölaitteita sateelle tai kosteudelle. ENNEN KAIKKEA ÄLÄ KSKAAN anna kenenkään, etenkään lasten, työntää mitään laitteen rakoihin tai aukkoihin tämä voi johtaa sähköiskuun. ÄLÄ koskaan ota riskejä sähkölaitteiden käytössä - on parempi olla varma kuin katua! 1.Virtalähde Laitetta tulee käyttää V AC, 50 Hz virtalähteestä. Varmista, että olet valinnut oikean jännitteen. 2. Virtajohto Älä aseta laitetta, huonekalua jne. virtajohdon päälle, tai litistä johtoa. Käsittele johtoa pistokkeesta. Älä irrota vetämällä johdosta äläkä koskaan koske johtoon märillä käsillä koska tämä voi johtaa oikosulkuun tai sähköiskuun. Älä tee solmua johtoon tai sido sitä muiden johtojen kanssa. Virtajohto tulee sijoittaa siten, ettei sen päälle astuta. Viallinen virtajohto voi aiheuttaa tulipalon tai sähköiskun. Jos se on viallinen ja vaihdettava, tulee vain pätevöityneen henkilön suorittaa vaihto. 3. Kosteus ja vesi Älä käytä laitetta kosteissa tiloissa (vältä käyttämästä kylpyhuoneessa, keittiön tiskialtaan tai pesukoneen lähellä). Älä altista laitetta sateelle tai vedelle, koska tämä voi olla vaarallista, äläkä myöskään aseta nesteellä täytettyjä esineitä, kuten kukkamaljakoita sen päälle. Vältä valumia tai roiskeita. Jos jokin kova esine tai nestettä kaatuu TV:n päälle, irrota virtajohto ja anna pätevöityneen huoltohenkilön tarkastaa laite ennen käyttöä.. Varmista, että kytkentä on oikein maadoitettu. Liitä TV maadoitettuun pistorasiaan mukana toimitetulla virtajohdolla. Jos mukana toimitettu pistoke ei sovi pistorasiaan, kysy lisätietoja sähkömieheltä Liitä maajohto huolellisesti

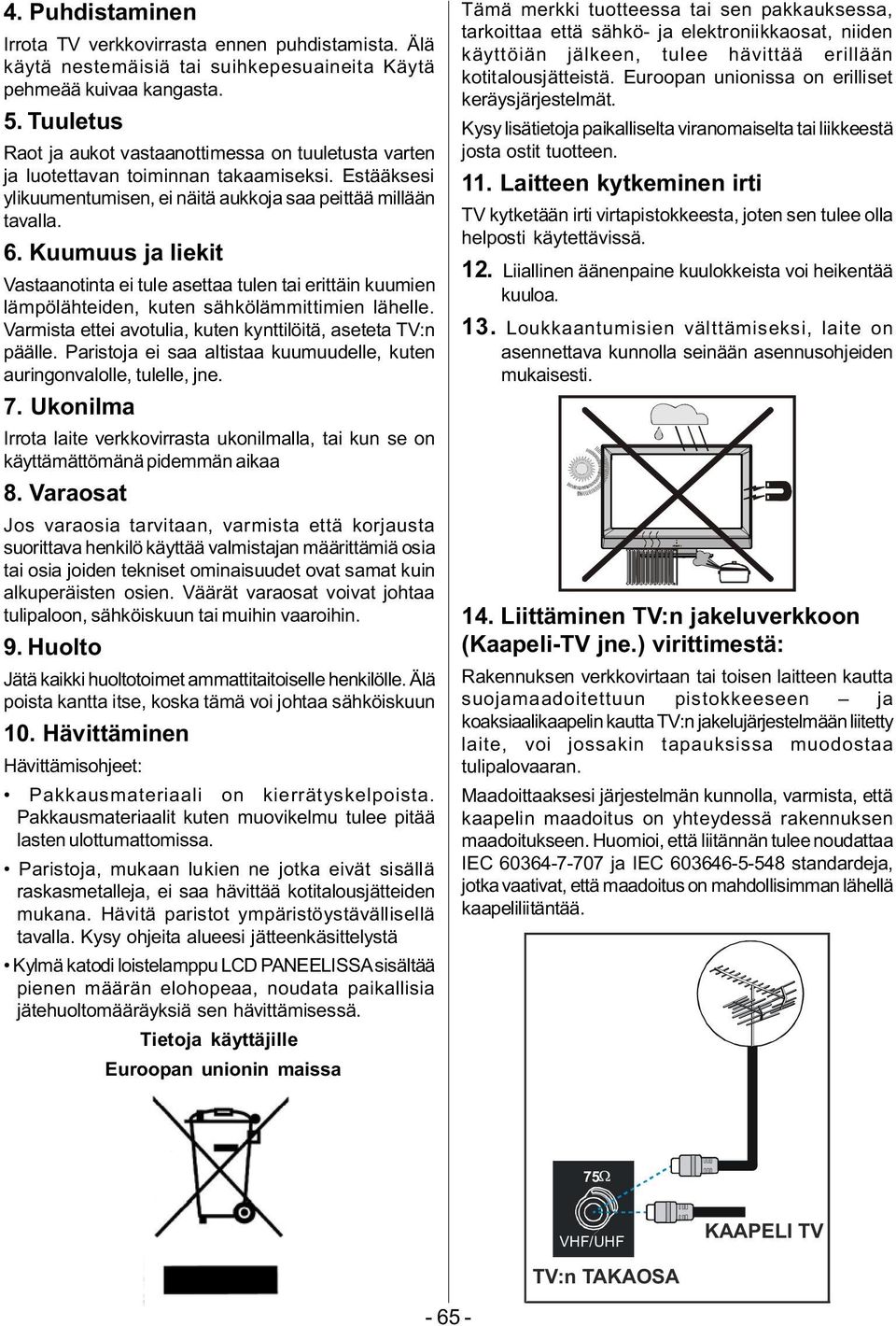

5 4. Puhdistaminen Irrota TV verkkovirrasta ennen puhdistamista. Älä käytä nestemäisiä tai suihkepesuaineita Käytä pehmeää kuivaa kangasta. 5. Tuuletus Raot ja aukot vastaanottimessa on tuuletusta varten ja luotettavan toiminnan takaamiseksi. Estääksesi ylikuumentumisen, ei näitä aukkoja saa peittää millään tavalla. 6. Kuumuus ja liekit Vastaanotinta ei tule asettaa tulen tai erittäin kuumien lämpölähteiden, kuten sähkölämmittimien lähelle. Varmista ettei avotulia, kuten kynttilöitä, aseteta TV:n päälle. Paristoja ei saa altistaa kuumuudelle, kuten auringonvalolle, tulelle, jne. 7. Ukonilma Irrota laite verkkovirrasta ukonilmalla, tai kun se on käyttämättömänä pidemmän aikaa 8. Varaosat Jos varaosia tarvitaan, varmista että korjausta suorittava henkilö käyttää valmistajan määrittämiä osia tai osia joiden tekniset ominaisuudet ovat samat kuin alkuperäisten osien. Väärät varaosat voivat johtaa tulipaloon, sähköiskuun tai muihin vaaroihin. 9. Huolto Jätä kaikki huoltotoimet ammattitaitoiselle henkilölle. Älä poista kantta itse, koska tämä voi johtaa sähköiskuun 10. Hävittäminen Hävittämisohjeet: Pakkausmateriaali on kierrätyskelpoista. Pakkausmateriaalit kuten muovikelmu tulee pitää lasten ulottumattomissa. Paristoja, mukaan lukien ne jotka eivät sisällä raskasmetalleja, ei saa hävittää kotitalousjätteiden mukana. Hävitä paristot ympäristöystävällisellä tavalla. Kysy ohjeita alueesi jätteenkäsittelystä Kylmä katodi loistelamppu LCD PANEELISSA sisältää pienen määrän elohopeaa, noudata paikallisia jätehuoltomääräyksiä sen hävittämisessä. Tietoja käyttäjille Euroopan unionin maissa Tämä merkki tuotteessa tai sen pakkauksessa, tarkoittaa että sähkö- ja elektroniikkaosat, niiden käyttöiän jälkeen, tulee hävittää erillään kotitalousjätteistä. Euroopan unionissa on erilliset keräysjärjestelmät. Kysy lisätietoja paikalliselta viranomaiselta tai liikkeestä josta ostit tuotteen. 11. Laitteen kytkeminen irti TV kytketään irti virtapistokkeesta, joten sen tulee olla helposti käytettävissä. 12. Liiallinen äänenpaine kuulokkeista voi heikentää kuuloa. 13. Loukkaantumisien välttämiseksi, laite on asennettava kunnolla seinään asennusohjeiden mukaisesti. 14. Liittäminen TV:n jakeluverkkoon (Kaapeli-TV jne.) virittimestä: Rakennuksen verkkovirtaan tai toisen laitteen kautta suojamaadoitettuun pistokkeeseen ja koaksiaalikaapelin kautta TV:n jakelujärjestelmään liitetty laite, voi jossakin tapauksissa muodostaa tulipalovaaran. Maadoittaaksesi järjestelmän kunnolla, varmista, että kaapelin maadoitus on yhteydessä rakennuksen maadoitukseen. Huomioi, että liitännän tulee noudattaa IEC ja IEC standardeja, jotka vaativat, että maadoitus on mahdollisimman lähellä kaapeliliitäntää. 75 VHF/UHF KAAPELI TV TV:n TAKASA

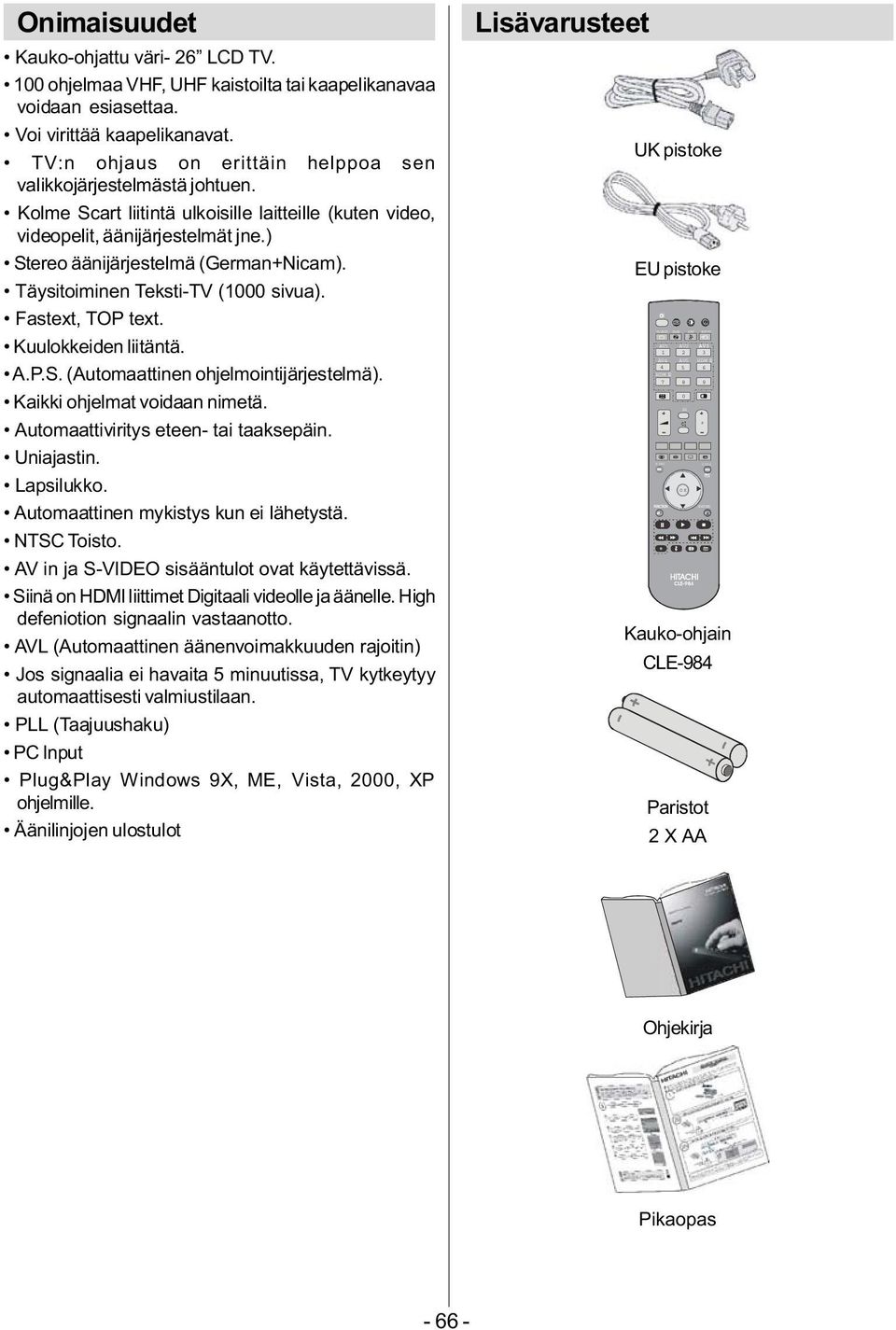

6 RG B2 TV/DTT DVD SAT INPUT MENU + I/I... P GUIDE RETURN nimaisuudet Kauko-ohjattu väri- 26 LCD TV. 100 ohjelmaa VHF, UHF kaistoilta tai kaapelikanavaa voidaan esiasettaa. Voi virittää kaapelikanavat. TV:n ohjaus on erittäin helppoa sen valikkojärjestelmästä johtuen. Kolme Scart liitintä ulkoisille laitteille (kuten video, videopelit, äänijärjestelmät jne.) Stereo äänijärjestelmä (German+Nicam). Täysitoiminen Teksti-TV (1000 sivua). Fastext, TP text. Kuulokkeiden liitäntä. A.P.S. (Automaattinen ohjelmointijärjestelmä). Kaikki ohjelmat voidaan nimetä. Automaattiviritys eteen- tai taaksepäin. Uniajastin. Lapsilukko. Automaattinen mykistys kun ei lähetystä. NTSC Toisto. AV in ja S-VIDE sisääntulot ovat käytettävissä. Siinä on HDMI liittimet Digitaali videolle ja äänelle. High defeniotion signaalin vastaanotto. AVL (Automaattinen äänenvoimakkuuden rajoitin) Jos signaalia ei havaita 5 minuutissa, TV kytkeytyy automaattisesti valmiustilaan. PLL (Taajuushaku) PC Input Plug&Play Windows 9X, ME, Vista, 2000, XP ohjelmille. Äänilinjojen ulostulot Lisävarusteet UK pistoke EU pistoke AV1 AV2 AV AV4 AV5 HDM I HDM I K Kauko-ohjain CLE-984 Paristot 2 X AA hjekirja Pikaopas

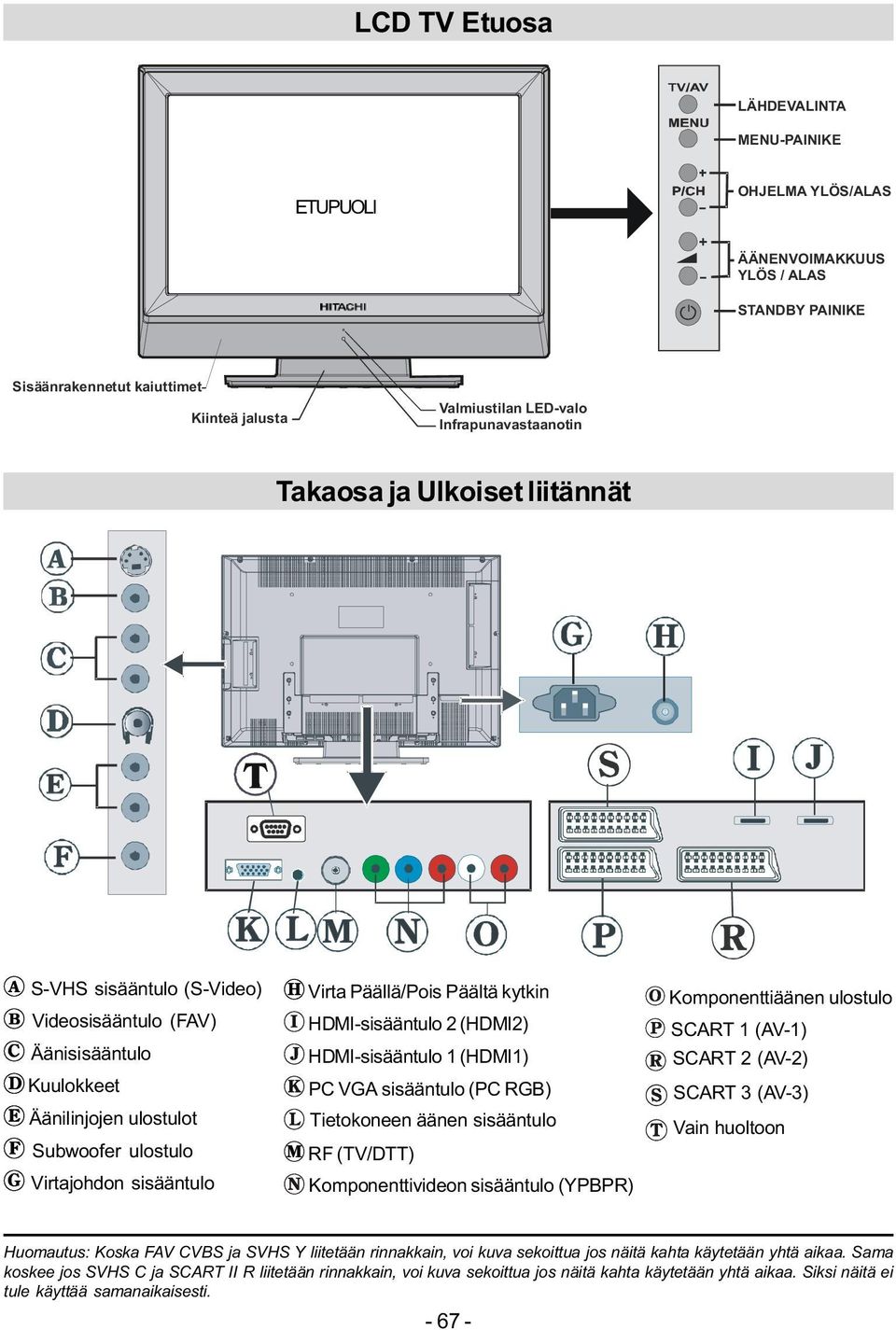

7 LCD TV Etuosa LÄHDEVALINTA MENU-PAINIKE ETUPULI HJELMA YLÖS/ALAS ÄÄNENVIMAKKUUS YLÖS / ALAS STANDBY PAINIKE Sisäänrakennetut kaiuttimet Kiinteä jalusta Valmiustilan LED-valo Infrapunavastaanotin Takaosa ja Ulkoiset liitännät S-VHS sisääntulo (S-Video) Videosisääntulo (FAV) Äänisisääntulo Kuulokkeet Äänilinjojen ulostulot Subwoofer ulostulo Virtajohdon sisääntulo Virta Päällä/Pois Päältä kytkin HDMI-sisääntulo 2 (HDMI2) HDMI-sisääntulo 1 (HDMI1) PC VGA sisääntulo (PC RGB) Tietokoneen äänen sisääntulo RF (TV/DTT) Komponenttivideon sisääntulo (YPBPR) Komponenttiäänen ulostulo SCART 1 (AV-1) SCART 2 (AV-2) SCART 3 (AV-3) Vain huoltoon Huomautus: Koska FAV CVBS ja SVHS Y liitetään rinnakkain, voi kuva sekoittua jos näitä kahta käytetään yhtä aikaa. Sama koskee jos SVHS C ja SCART II R liitetään rinnakkain, voi kuva sekoittua jos näitä kahta käytetään yhtä aikaa. Siksi näitä ei tule käyttää samanaikaisesti

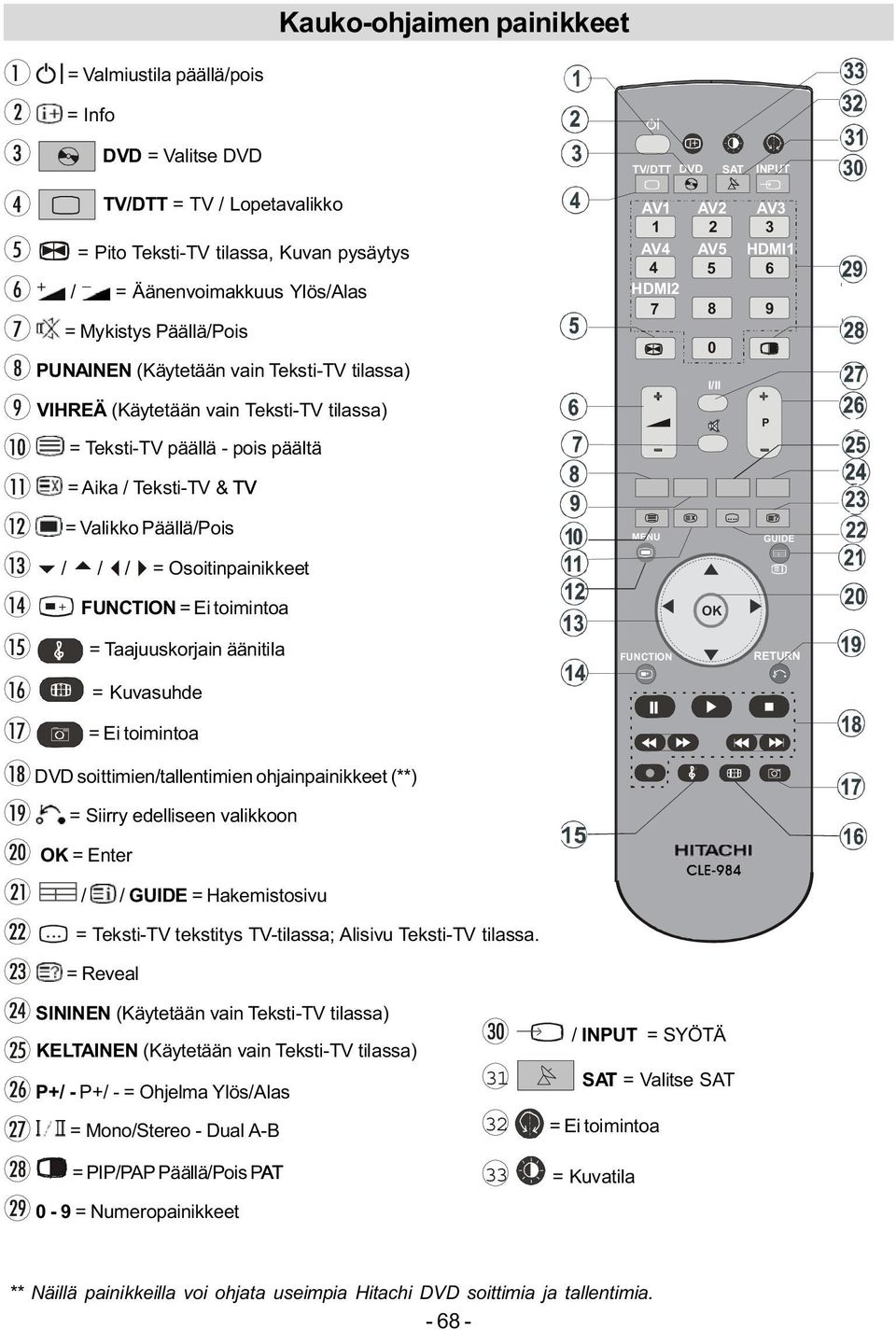

8 Kauko-ohjaimen painikkeet = Valmiustila päällä/pois = Info DVD = Valitse DVD TV/DTT = TV / Lopetavalikko = Pito Teksti-TV tilassa, Kuvan pysäytys / = Äänenvoimakkuus Ylös/Alas = Mykistys Päällä/Pois PUNAINEN (Käytetään vain Teksti-TV tilassa) VIHREÄ (Käytetään vain Teksti-TV tilassa) = Teksti-TV päällä - pois päältä TV/DTT DVD SAT INPUT AV1 AV2 AV AV4 AV5 HDMI HDMI I/II P = Aika / Teksti-TV & TV = Valikko Päällä/Pois MENU... GUIDE / / / = soitinpainikkeet + FUNCTIN = Ei toimintoa K = Taajuuskorjain äänitila = Kuvasuhde FUNCTIN + RETURN = Ei toimintoa DVD soittimien/tallentimien ohjainpainikkeet (**) RGB2 = Siirry edelliseen valikkoon K = Enter / / GUIDE = Hakemistosivu... = Teksti-TV tekstitys TV-tilassa; Alisivu Teksti-TV tilassa. = Reveal SININEN (Käytetään vain Teksti-TV tilassa) KELTAINEN (Käytetään vain Teksti-TV tilassa) P+/ - P+/ - = hjelma Ylös/Alas = Mono/Stereo - Dual A-B = PIP/PAP Päällä/Pois PAT 0-9 = Numeropainikkeet / INPUT = SYÖTÄ 31 SAT = Valitse SAT 32 = Ei toimintoa 33 = Kuvatila ** Näillä painikkeilla voi ohjata useimpia Hitachi DVD soittimia ja tallentimia

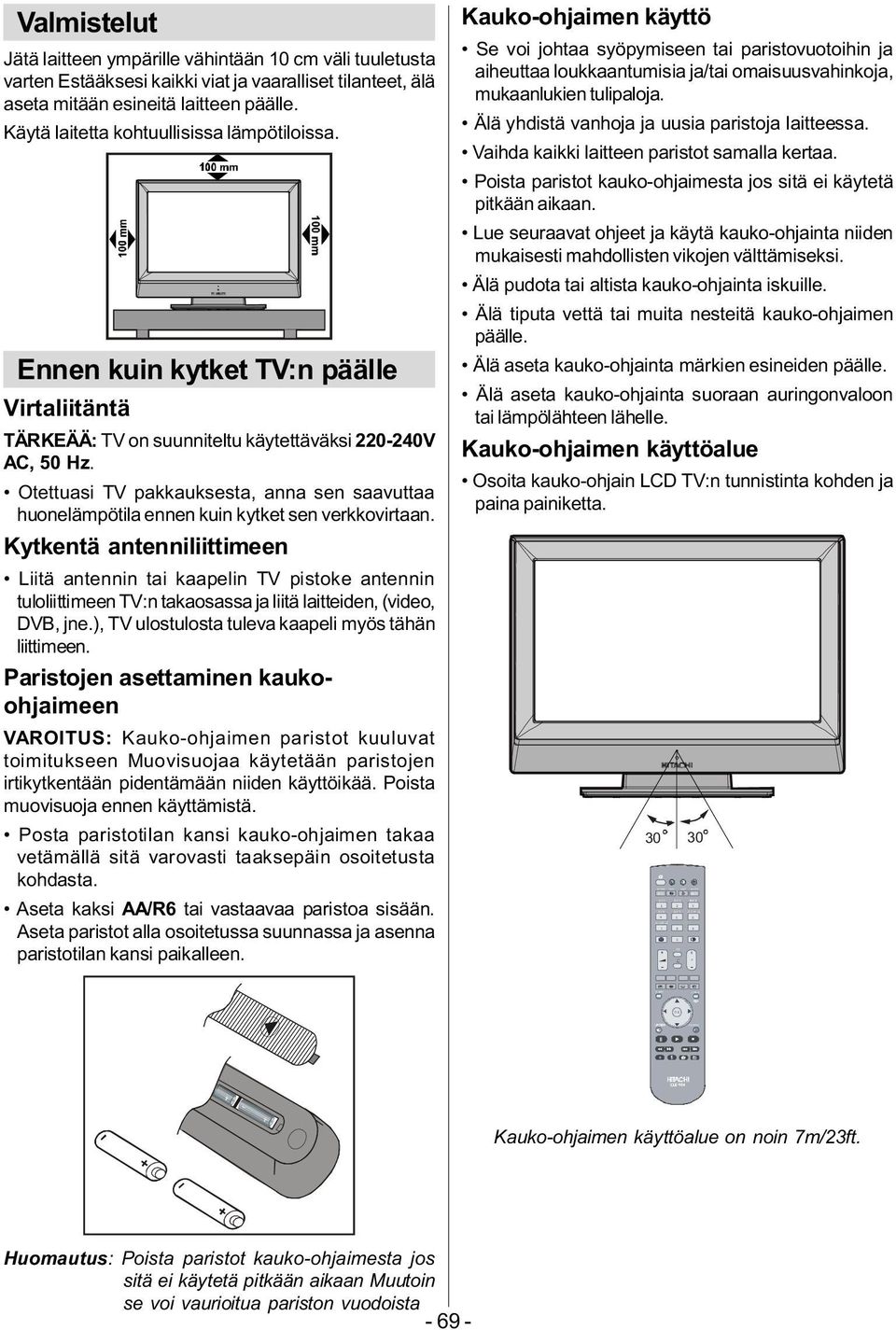

9 RG B2 TV /D TT DVD SAT IN PUT AV 1 AV2 AV AV 4 AV5 HDM I1 HDMI MENU + I/ I K.. P GUIDE RETURN Valmistelut Jätä laitteen ympärille vähintään 10 cm väli tuuletusta varten Estääksesi kaikki viat ja vaaralliset tilanteet, älä aseta mitään esineitä laitteen päälle. Käytä laitetta kohtuullisissa lämpötiloissa. Ennen kuin kytket TV:n päälle Virtaliitäntä TÄRKEÄÄ: TV on suunniteltu käytettäväksi V AC, 50 Hz. tettuasi TV pakkauksesta, anna sen saavuttaa huonelämpötila ennen kuin kytket sen verkkovirtaan. Kytkentä antenniliittimeen Liitä antennin tai kaapelin TV pistoke antennin tuloliittimeen TV:n takaosassa ja liitä laitteiden, (video, DVB, jne.), TV ulostulosta tuleva kaapeli myös tähän liittimeen. Paristojen asettaminen kaukoohjaimeen VARITUS: Kauko-ohjaimen paristot kuuluvat toimitukseen Muovisuojaa käytetään paristojen irtikytkentään pidentämään niiden käyttöikää. Poista muovisuoja ennen käyttämistä. Posta paristotilan kansi kauko-ohjaimen takaa vetämällä sitä varovasti taaksepäin osoitetusta kohdasta. Aseta kaksi AA/R6 tai vastaavaa paristoa sisään. Aseta paristot alla osoitetussa suunnassa ja asenna paristotilan kansi paikalleen. Kauko-ohjaimen käyttö Se voi johtaa syöpymiseen tai paristovuotoihin ja aiheuttaa loukkaantumisia ja/tai omaisuusvahinkoja, mukaanlukien tulipaloja. Älä yhdistä vanhoja ja uusia paristoja laitteessa. Vaihda kaikki laitteen paristot samalla kertaa. Poista paristot kauko-ohjaimesta jos sitä ei käytetä pitkään aikaan. Lue seuraavat ohjeet ja käytä kauko-ohjainta niiden mukaisesti mahdollisten vikojen välttämiseksi. Älä pudota tai altista kauko-ohjainta iskuille. Älä tiputa vettä tai muita nesteitä kauko-ohjaimen päälle. Älä aseta kauko-ohjainta märkien esineiden päälle. Älä aseta kauko-ohjainta suoraan auringonvaloon tai lämpölähteen lähelle. Kauko-ohjaimen käyttöalue soita kauko-ohjain LCD TV:n tunnistinta kohden ja paina painiketta Kauko-ohjaimen käyttöalue on noin 7m/23ft. Huomautus: Poista paristot kauko-ohjaimesta jos sitä ei käytetä pitkään aikaan Muutoin se voi vaurioitua pariston vuodoista

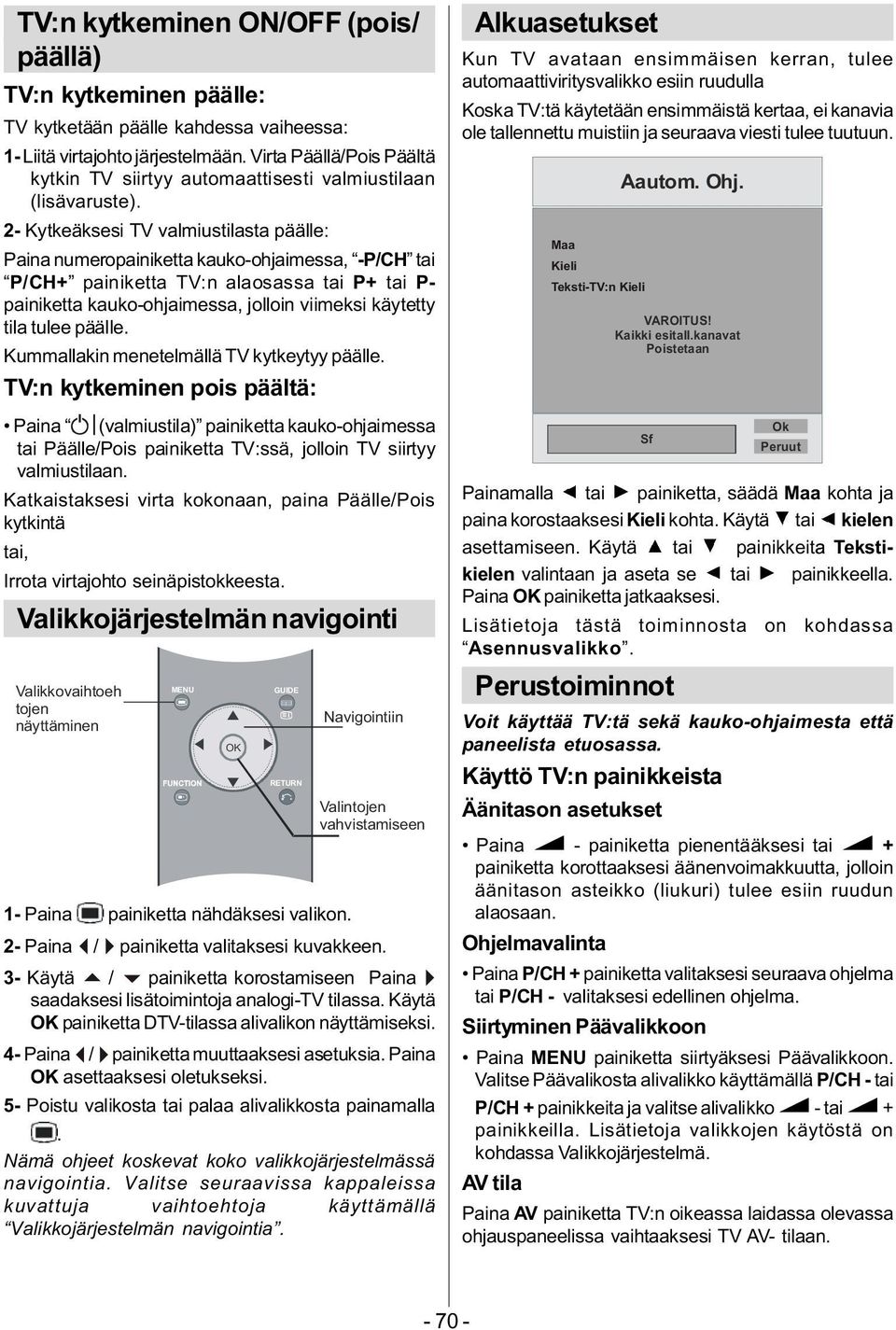

10 TV:n kytkeminen N/FF (pois/ päällä) TV:n kytkeminen päälle: TV kytketään päälle kahdessa vaiheessa: 1- Liitä virtajohto järjestelmään. Virta Päällä/Pois Päältä kytkin TV siirtyy automaattisesti valmiustilaan (lisävaruste). 2- Kytkeäksesi TV valmiustilasta päälle: Paina numeropainiketta kauko-ohjaimessa, -P/CH tai P/CH+ painiketta TV:n alaosassa tai P+ tai P- painiketta kauko-ohjaimessa, jolloin viimeksi käytetty tila tulee päälle. Kummallakin menetelmällä TV kytkeytyy päälle. TV:n kytkeminen pois päältä: Paina (valmiustila) painiketta kauko-ohjaimessa tai Päälle/Pois painiketta TV:ssä, jolloin TV siirtyy valmiustilaan. Katkaistaksesi virta kokonaan, paina Päälle/Pois kytkintä tai, Irrota virtajohto seinäpistokkeesta. Valikkojärjestelmän navigointi Valikkovaihtoeh tojen näyttäminen MENU + K GUIDE RETURN Navigointiin Valintojen vahvistamiseen 1- Paina painiketta nähdäksesi valikon. 2- Paina / painiketta valitaksesi kuvakkeen. 3- Käytä / painiketta korostamiseen Paina saadaksesi lisätoimintoja analogi-tv tilassa. Käytä K painiketta DTV-tilassa alivalikon näyttämiseksi. 4- Paina / painiketta muuttaaksesi asetuksia. Paina K asettaaksesi oletukseksi. 5- Poistu valikosta tai palaa alivalikkosta painamalla. Nämä ohjeet koskevat koko valikkojärjestelmässä navigointia. Valitse seuraavissa kappaleissa kuvattuja vaihtoehtoja käyttämällä Valikkojärjestelmän navigointia. Alkuasetukset Kun TV avataan ensimmäisen kerran, tulee automaattiviritysvalikko esiin ruudulla Koska TV:tä käytetään ensimmäistä kertaa, ei kanavia ole tallennettu muistiin ja seuraava viesti tulee tuutuun. Maa Kieli Teksti-TV:n Kieli Aautom. hj. VARITUS! Kaikki esitall.kanavat Poistetaan Sf k Peruut Painamalla tai painiketta, säädä Maa kohta ja paina korostaaksesi Kieli kohta. Käytä tai kielen asettamiseen. Käytä tai painikkeita Tekstikielen valintaan ja aseta se tai painikkeella. Paina K painiketta jatkaaksesi. Lisätietoja tästä toiminnosta on kohdassa Asennusvalikko. Perustoiminnot Voit käyttää TV:tä sekä kauko-ohjaimesta että paneelista etuosassa. Käyttö TV:n painikkeista Äänitason asetukset Paina - painiketta pienentääksesi tai + painiketta korottaaksesi äänenvoimakkuutta, jolloin äänitason asteikko (liukuri) tulee esiin ruudun alaosaan. hjelmavalinta Paina P/CH + painiketta valitaksesi seuraava ohjelma tai P/CH - valitaksesi edellinen ohjelma. Siirtyminen Päävalikkoon Paina MENU painiketta siirtyäksesi Päävalikkoon. Valitse Päävalikosta alivalikko käyttämällä P/CH - tai P/CH + painikkeita ja valitse alivalikko - tai + painikkeilla. Lisätietoja valikkojen käytöstä on kohdassa Valikkojärjestelmä. AV tila Paina AV painiketta TV:n oikeassa laidassa olevassa ohjauspaneelissa vaihtaaksesi TV AV- tilaan

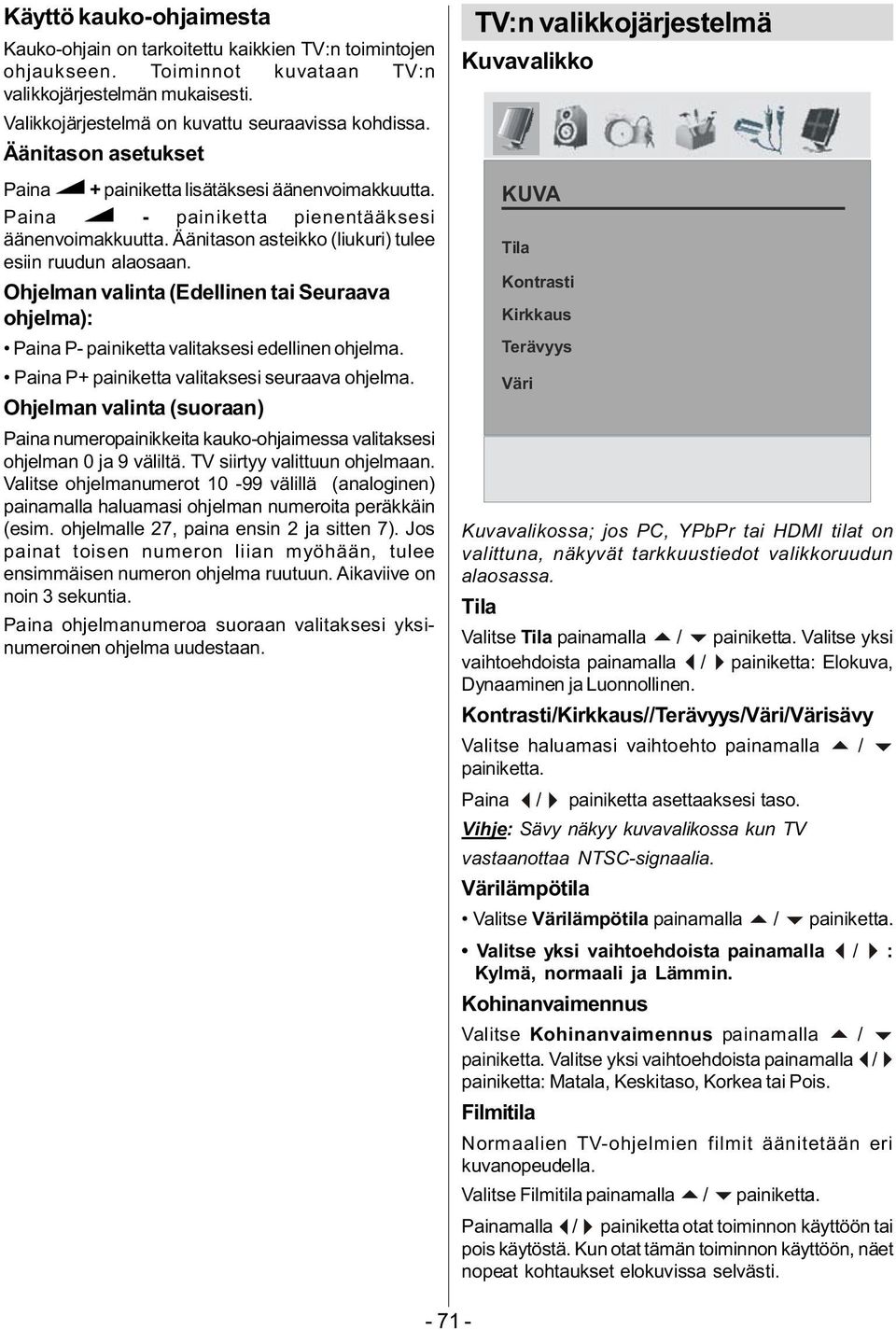

11 Käyttö kauko-ohjaimesta Kauko-ohjain on tarkoitettu kaikkien TV:n toimintojen ohjaukseen. Toiminnot kuvataan TV:n valikkojärjestelmän mukaisesti. Valikkojärjestelmä on kuvattu seuraavissa kohdissa. Äänitason asetukset Paina + painiketta lisätäksesi äänenvoimakkuutta. Paina - painiketta pienentääksesi äänenvoimakkuutta. Äänitason asteikko (liukuri) tulee esiin ruudun alaosaan. hjelman valinta (Edellinen tai Seuraava ohjelma): Paina P- painiketta valitaksesi edellinen ohjelma. Paina P+ painiketta valitaksesi seuraava ohjelma. hjelman valinta (suoraan) Paina numeropainikkeita kauko-ohjaimessa valitaksesi ohjelman 0 ja 9 väliltä. TV siirtyy valittuun ohjelmaan. Valitse ohjelmanumerot välillä (analoginen) painamalla haluamasi ohjelman numeroita peräkkäin (esim. ohjelmalle 27, paina ensin 2 ja sitten 7). Jos painat toisen numeron liian myöhään, tulee ensimmäisen numeron ohjelma ruutuun. Aikaviive on noin 3 sekuntia. Paina ohjelmanumeroa suoraan valitaksesi yksinumeroinen ohjelma uudestaan. TV:n valikkojärjestelmä Kuvavalikko KUVA Tila Kontrasti Kirkkaus Terävyys Väri Kuvavalikossa; jos PC, YPbPr tai HDMI tilat on valittuna, näkyvät tarkkuustiedot valikkoruudun alaosassa. Tila Valitse Tila painamalla / painiketta. Valitse yksi vaihtoehdoista painamalla / painiketta: Elokuva, Dynaaminen ja Luonnollinen. Kontrasti/Kirkkaus//Terävyys/Väri/Värisävy Valitse haluamasi vaihtoehto painamalla / painiketta. Paina / painiketta asettaaksesi taso. Vihje: Sävy näkyy kuvavalikossa kun TV vastaanottaa NTSC-signaalia. Värilämpötila Valitse Värilämpötila painamalla / painiketta. a. Valitse yksi vaihtoehdoista painamalla / : Kylmä, normaali ja Lämmin. Kohinanvaimennus Valitse Kohinanvaimennus painamalla / painiketta. Valitse yksi vaihtoehdoista painamalla / painiketta: Matala, Keskitaso, Korkea tai Pois. Filmitila Normaalien TV-ohjelmien filmit äänitetään eri kuvanopeudella. Valitse Filmitila painamalla / painiketta. a. Painamalla / painiketta otat toiminnon käyttöön tai pois käytöstä. Kun otat tämän toiminnon käyttöön, näet nopeat kohtaukset elokuvissa selvästi

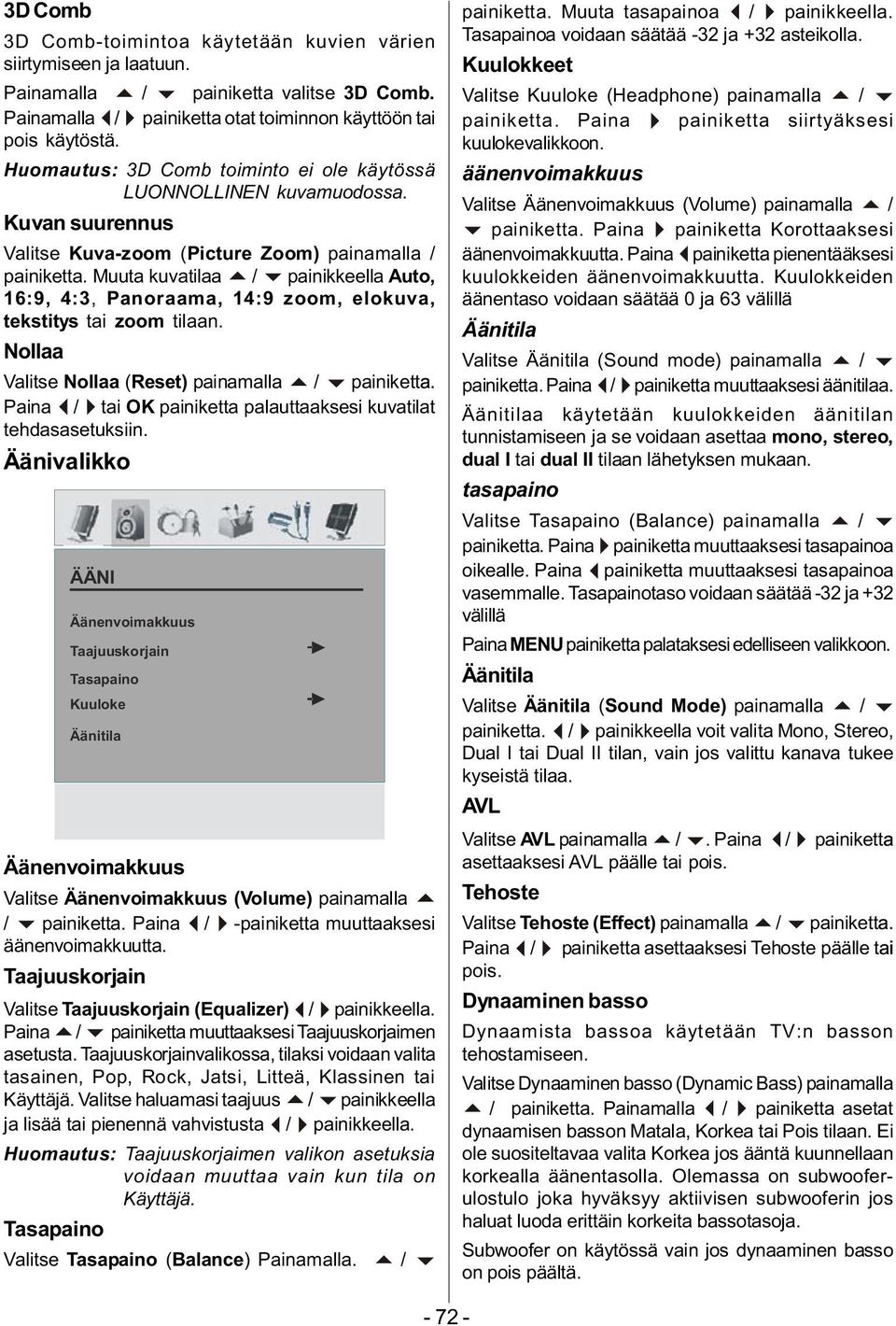

12 3D Comb 3D Comb-toimintoa käytetään kuvien värien siirtymiseen ja laatuun. Painamalla / painiketta valitse 3D Comb. Painamalla / painiketta otat toiminnon käyttöön tai pois käytöstä. Huomautus: 3D Comb toiminto ei ole käytössä LUNNLLINEN kuvamuodossa. Kuvan suurennus Valitse Kuva-zoom (Picture Zoom) painamalla / painiketta. Muuta kuvatilaa / painikkeella Auto, 16:9, 4:3, Panoraama, 14:9 zoom, elokuva, tekstitys tai zoom tilaan. Nollaa Valitse Nollaa (Reset) painamalla / painiketta. a. Paina / tai K painiketta palauttaaksesi kuvatilat tehdasasetuksiin. Äänivalikko ÄÄNI Äänenvoimakkuus Taajuuskorjain Tasapaino Kuuloke Äänitila Äänenvoimakkuus Valitse Äänenvoimakkuus (Volume) painamalla / painiketta. Paina / -painiketta muuttaaksesi äänenvoimakkuutta. Taajuuskorjain Valitse Taajuuskorjain (Equalizer) / painikkeella. Paina / painiketta muuttaaksesi Taajuuskorjaimen asetusta. Taajuuskorjainvalikossa, tilaksi voidaan valita tasainen, Pop, Rock, Jatsi, Litteä, Klassinen tai Käyttäjä. Valitse haluamasi taajuus / painikkeella ja lisää tai pienennä vahvistusta / painikkeella. Huomautus: Taajuuskorjaimen valikon asetuksia voidaan muuttaa vain kun tila on Käyttäjä. Tasapaino Valitse Tasapaino (Balance) Painamalla. / painiketta. Muuta tasapainoa / painikkeella. Tasapainoa voidaan säätää -32 ja +32 asteikolla. Kuulokkeet Valitse Kuuloke (Headphone) painamalla / painiketta. Paina painiketta siirtyäksesi kuulokevalikkoon. äänenvoimakkuus Valitse Äänenvoimakkuus (Volume) painamalla / painiketta. Paina painiketta Korottaaksesi äänenvoimakkuutta. Paina painiketta pienentääksesi kuulokkeiden äänenvoimakkuutta. Kuulokkeiden äänentaso voidaan säätää 0 ja 63 välillä Äänitila Valitse Äänitila (Sound mode) painamalla / painiketta. Paina / painiketta muuttaaksesi äänitilaa. Äänitilaa käytetään kuulokkeiden äänitilan tunnistamiseen ja se voidaan asettaa mono, stereo, dual I tai dual II tilaan lähetyksen mukaan. tasapaino Valitse Tasapaino (Balance) painamalla / painiketta. Paina painiketta muuttaaksesi tasapainoa oikealle. Paina painiketta muuttaaksesi tasapainoa vasemmalle. Tasapainotaso voidaan säätää -32 ja +32 välillä Paina MENU painiketta palataksesi edelliseen valikkoon. Äänitila Valitse Äänitila (Sound Mode) painamalla / painiketta. / painikkeella voit valita Mono, Stereo, Dual I tai Dual II tilan, vain jos valittu kanava tukee kyseistä tilaa. AVL Valitse AVL painamalla /. Paina / painiketta asettaaksesi AVL päälle tai pois. Tehoste Valitse Tehoste (Effect) painamalla / painiketta. a. Paina / painiketta asettaaksesi Tehoste päälle tai pois. Dynaaminen basso Dynaamista bassoa käytetään TV:n basson tehostamiseen. Valitse Dynaaminen basso (Dynamic Bass) painamalla / painiketta. Painamalla / painiketta asetat dynaamisen basson Matala, Korkea tai Pois tilaan. Ei ole suositeltavaa valita Korkea jos ääntä kuunnellaan korkealla äänentasolla. lemassa on subwooferulostulo joka hyväksyy aktiivisen subwooferin jos haluat luoda erittäin korkeita bassotasoja. Subwoofer on käytössä vain jos dynaaminen basso on pois päältä

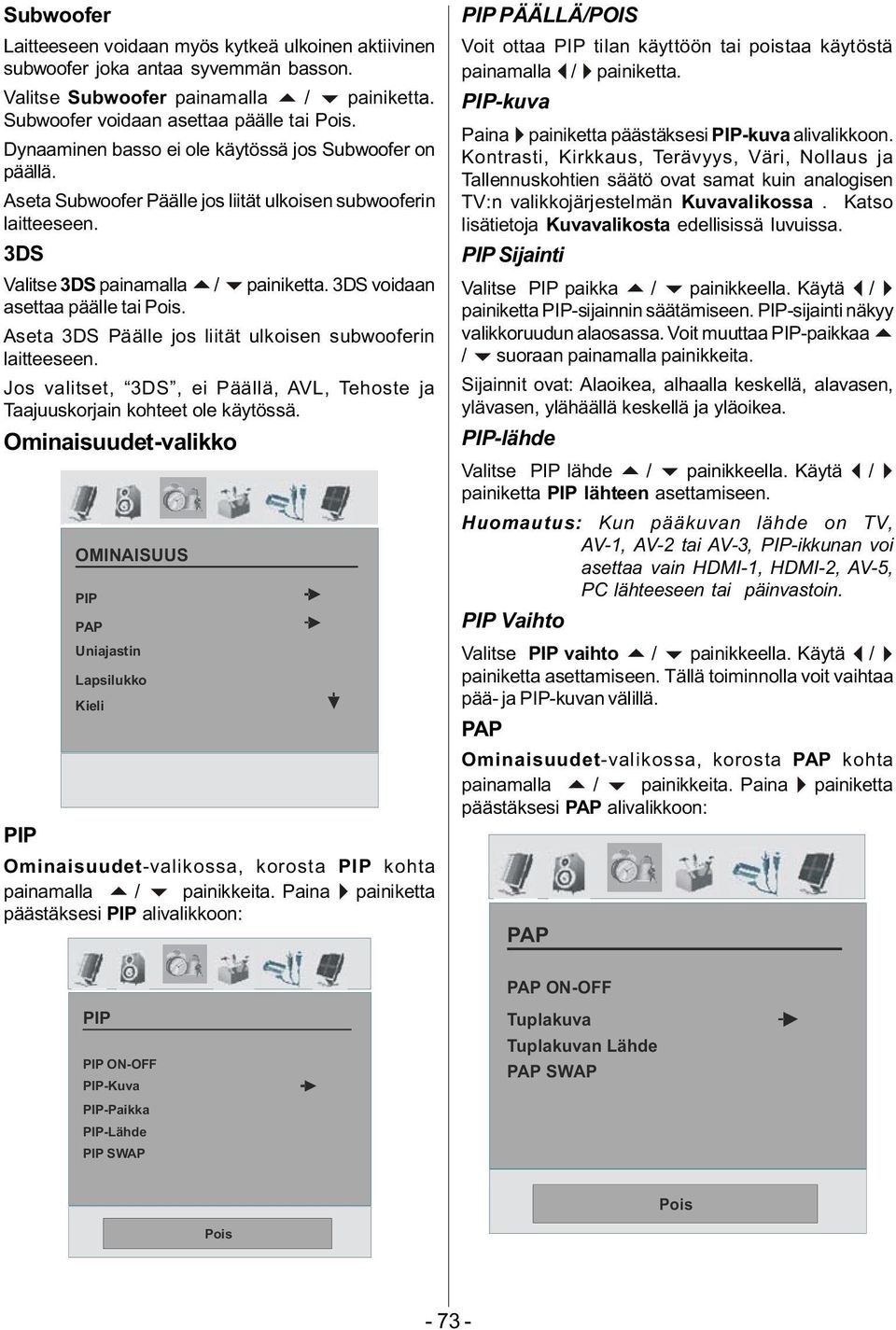

13 Subwoofer Laitteeseen voidaan myös kytkeä ulkoinen aktiivinen subwoofer joka antaa syvemmän basson. Valitse Subwoofer painamalla / painiketta. a. Subwoofer voidaan asettaa päälle tai Pois. Dynaaminen basso ei ole käytössä jos Subwoofer on päällä. Aseta Subwoofer Päälle jos liität ulkoisen subwooferin laitteeseen. 3DS Valitse 3DS painamalla / painiketta. 3DS voidaan asettaa päälle tai Pois. Aseta 3DS Päälle jos liität ulkoisen subwooferin laitteeseen. Jos valitset, 3DS, ei Päällä, AVL, Tehoste ja Taajuuskorjain kohteet ole käytössä. minaisuudet-valikko MINAISUUS PIP PAP Uniajastin Lapsilukko Kieli PIP minaisuudet-valikossa, korosta PIP kohta painamalla / painikkeita. Paina painiketta päästäksesi PIP alivalikkoon: PIP PÄÄLLÄ/PIS Voit ottaa PIP tilan käyttöön tai poistaa käytöstä painamalla / painiketta. PIP-kuva Paina painiketta päästäksesi PIP-kuva alivalikkoon. Kontrasti, Kirkkaus, Terävyys, Väri, Nollaus ja Tallennuskohtien säätö ovat samat kuin analogisen TV:n valikkojärjestelmän Kuvavalikossa. Katso lisätietoja Kuvavalikosta edellisissä luvuissa. PIP Sijainti Valitse PIP paikka / painikkeella. Käytä / painiketta PIP-sijainnin säätämiseen. PIP-sijainti näkyy valikkoruudun alaosassa. Voit muuttaa PIP-paikkaa / suoraan painamalla painikkeita. Sijainnit ovat: Alaoikea, alhaalla keskellä, alavasen, ylävasen, ylähäällä keskellä ja yläoikea. PIP-lähde Valitse PIP lähde / painikkeella. Käytä / painiketta PIP lähteen asettamiseen. Huomautus: Kun pääkuvan lähde on TV, AV-1, AV-2 tai AV-3, PIP-ikkunan voi asettaa vain HDMI-1, HDMI-2, AV-5, PC lähteeseen tai päinvastoin. PIP Vaihto Valitse PIP vaihto / painikkeella. Käytä / painiketta asettamiseen. Tällä toiminnolla voit vaihtaa pää- ja PIP-kuvan välillä. PAP minaisuudet-valikossa, korosta PAP kohta painamalla / painikkeita. Paina painiketta päästäksesi PAP alivalikkoon: PAP PIP PIP N-FF PIP-Kuva PIP-Paikka PIP-Lähde PIP SWAP PAP N-FF Tuplakuva Tuplakuvan Lähde PAP SWAP Pois Pois

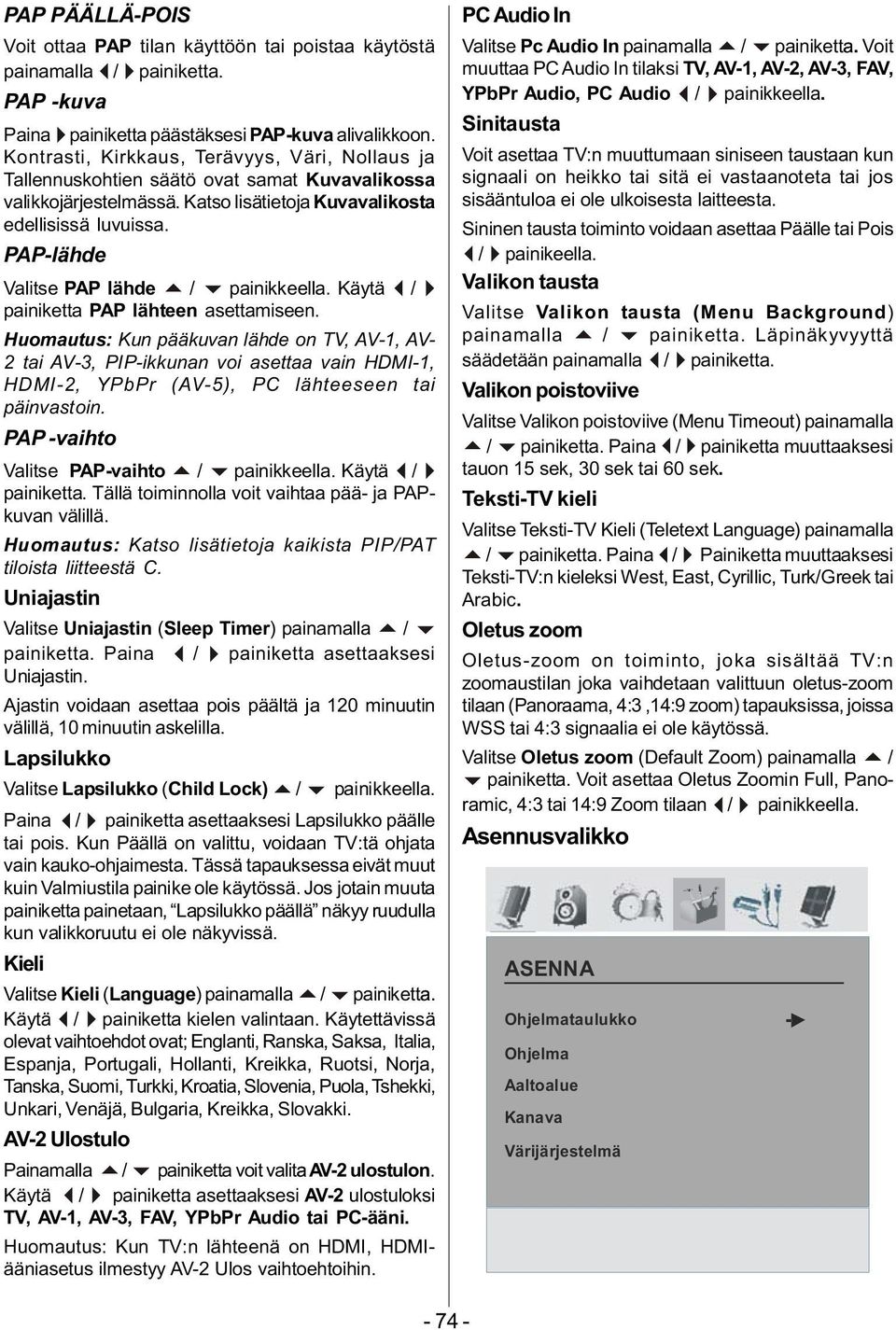

14 PAP PÄÄLLÄ-PIS Voit ottaa PAP tilan käyttöön tai poistaa käytöstä painamalla / painiketta. PAP -kuva Paina painiketta päästäksesi PAP-kuva alivalikkoon. Kontrasti, Kirkkaus, Terävyys, Väri, Nollaus ja Tallennuskohtien säätö ovat samat Kuvavalikossa valikkojärjestelmässä. Katso lisätietoja Kuvavalikosta edellisissä luvuissa. PAP-lähde Valitse PAP lähde / painikkeella. Käytä / painiketta PAP lähteen asettamiseen. Huomautus: Kun pääkuvan lähde on TV, AV-1, AV- 2 tai AV-3, PIP-ikkunan voi asettaa vain HDMI-1, HDMI-2, YPbPr (AV-5), PC lähteeseen tai päinvastoin. PAP -vaihto Valitse PAP-vaihto / painikkeella. Käytä / painiketta. Tällä toiminnolla voit vaihtaa pää- ja PAPkuvan välillä. Huomautus: Katso lisätietoja kaikista PIP/PAT tiloista liitteestä C. Uniajastin Valitse Uniajastin (Sleep Timer) painamalla / painiketta. Paina / painiketta asettaaksesi Uniajastin. Ajastin voidaan asettaa pois päältä ja 120 minuutin välillä, 10 minuutin askelilla. Lapsilukko Valitse Lapsilukko (Child Lock) / painikkeella. Paina / painiketta asettaaksesi Lapsilukko päälle tai pois. Kun Päällä on valittu, voidaan TV:tä ohjata vain kauko-ohjaimesta. Tässä tapauksessa eivät muut kuin Valmiustila painike ole käytössä. Jos jotain muuta painiketta painetaan, Lapsilukko päällä näkyy ruudulla kun valikkoruutu ei ole näkyvissä. Kieli Valitse Kieli (Language) painamalla / painiketta. a. Käytä / painiketta kielen valintaan. Käytettävissä olevat vaihtoehdot ovat; Englanti, Ranska, Saksa, Italia, Espanja, Portugali, Hollanti, Kreikka, Ruotsi, Norja, Tanska, Suomi, Turkki, Kroatia, Slovenia, Puola, Tshekki, Unkari, Venäjä, Bulgaria, Kreikka, Slovakki. AV-2 Ulostulo Painamalla / painiketta voit valita AV-2 ulostulon. Käytä / painiketta asettaaksesi AV-2 ulostuloksi TV, AV-1, AV-3, FAV, YPbPr Audio tai PC-ääni. Huomautus: Kun TV:n lähteenä on HDMI, HDMIääniasetus ilmestyy AV-2 Ulos vaihtoehtoihin. PC Audio In Valitse Pc Audio In painamalla / painiketta. Voit muuttaa PC Audio In tilaksi TV, AV-1, AV-2, AV-3, FAV, YPbPr Audio, PC Audio / painikkeella. Sinitausta Voit asettaa TV:n muuttumaan siniseen taustaan kun signaali on heikko tai sitä ei vastaanoteta tai jos sisääntuloa ei ole ulkoisesta laitteesta. Sininen tausta toiminto voidaan asettaa Päälle tai Pois / painikeella. Valikon tausta Valitse Valikon tausta (Menu Background) painamalla / painiketta. Läpinäkyvyyttä säädetään painamalla / painiketta. Valikon poistoviive Valitse Valikon poistoviive (Menu Timeout) painamalla / painiketta. Paina / painiketta muuttaaksesi tauon 15 sek, 30 sek tai 60 sek. Teksti-TV kieli Valitse Teksti-TV Kieli (Teletext Language) painamalla / painiketta. Paina / Painiketta muuttaaksesi Teksti-TV:n kieleksi West, East, Cyrillic, Turk/Greek tai Arabic. letus zoom letus-zoom on toiminto, joka sisältää TV:n zoomaustilan joka vaihdetaan valittuun oletus-zoom tilaan (Panoraama, 4:3,14:9 zoom) tapauksissa, joissa WSS tai 4:3 signaalia ei ole käytössä. Valitse letus zoom (Default Zoom) painamalla / painiketta. Voit asettaa letus Zoomin Full, Panoramic, 4:3 tai 14:9 Zoom tilaan / painikkeella. Asennusvalikko ASENNA hjelmataulukko hjelma Aaltoalue Kanava Värijärjestelmä

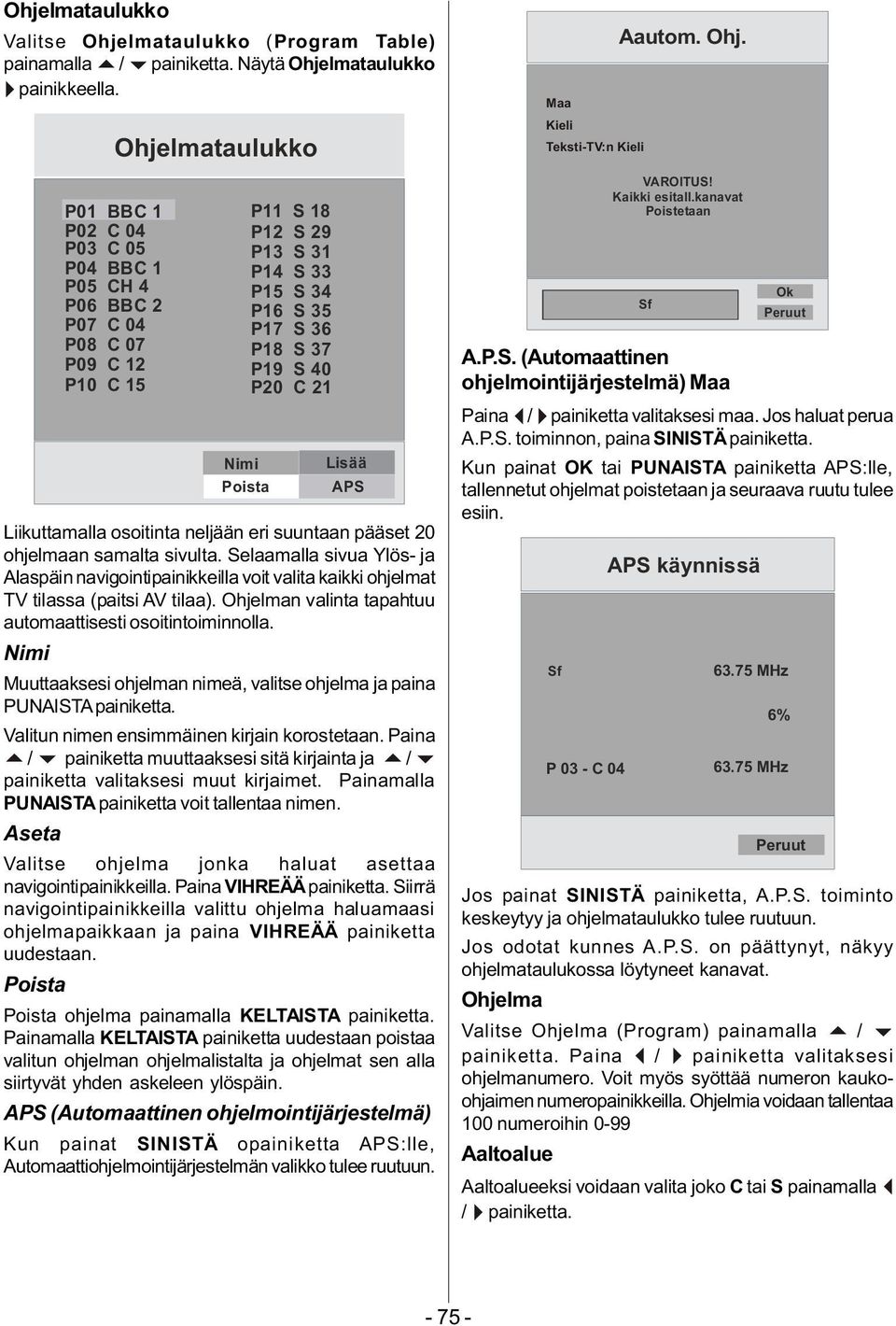

15 hjelmataulukko Valitse hjelmataulukko (Program Table) painamalla / painiketta. Näytä hjelmataulukko painikkeella. P01 BBC 1 P02 C 04 P03 C 05 P04 BBC 1 P05 CH 4 P06 BBC 2 P07 C 04 P08 C 07 P09 C 12 P10 C 15 hjelmataulukko Nimi Poista P11 S 18 P12 S 29 P13 S 31 P14 S 33 P15 S 34 P16 S 35 P17 S 36 P18 S 37 P19 S 40 P20 C 21 Lisää APS Liikuttamalla osoitinta neljään eri suuntaan pääset 20 ohjelmaan samalta sivulta. Selaamalla sivua Ylös- ja Alaspäin navigointipainikkeilla voit valita kaikki ohjelmat TV tilassa (paitsi AV tilaa). hjelman valinta tapahtuu automaattisesti osoitintoiminnolla. Nimi Muuttaaksesi ohjelman nimeä, valitse ohjelma ja paina PUNAISTA painiketta. Valitun nimen ensimmäinen kirjain korostetaan. Paina / painiketta muuttaaksesi sitä kirjainta ja / painiketta valitaksesi muut kirjaimet. Painamalla PUNAISTA painiketta voit tallentaa nimen. Aseta Valitse ohjelma jonka haluat asettaa navigointipainikkeilla. Paina VIHREÄÄ painiketta. Siirrä navigointipainikkeilla valittu ohjelma haluamaasi ohjelmapaikkaan ja paina VIHREÄÄ painiketta uudestaan. Poista Poista ohjelma painamalla KELTAISTA painiketta. Painamalla KELTAISTA painiketta uudestaan poistaa valitun ohjelman ohjelmalistalta ja ohjelmat sen alla siirtyvät yhden askeleen ylöspäin. APS (Automaattinen ohjelmointijärjestelmä) Kun painat SINISTÄ opainiketta APS:lle, Automaattiohjelmointijärjestelmän valikko tulee ruutuun. Maa Kieli Teksti-TV:n Kieli Aautom. hj. VARITUS! Kaikki esitall.kanavat Poistetaan Sf k Peruut A.P.S. (Automaattinen ohjelmointijärjestelmä) Maa Paina / painiketta valitaksesi maa. Jos haluat perua A.P.S. toiminnon, paina SINISTÄ painiketta. Kun painat K tai PUNAISTA painiketta APS:lle, tallennetut ohjelmat poistetaan ja seuraava ruutu tulee esiin. Sf P 03 - C 04 APS käynnissä MHz 6% MHz Peruut Jos painat SINISTÄ painiketta, A.P.S. toiminto keskeytyy ja ohjelmataulukko tulee ruutuun. Jos odotat kunnes A.P.S. on päättynyt, näkyy ohjelmataulukossa löytyneet kanavat. hjelma Valitse hjelma (Program) painamalla / painiketta. Paina / painiketta valitaksesi ohjelmanumero. Voit myös syöttää numeron kaukoohjaimen numeropainikkeilla. hjelmia voidaan tallentaa 100 numeroihin 0-99 Aaltoalue Aaltoalueeksi voidaan valita joko C tai S painamalla / painiketta

16 Kanava Kanava voidaan muuttaa / painikkeella tai numeropainikkeilla. Värijärjestelmä Valitse Värijärjestelmä (Colour System) painamalla / painiketta. Paina / painiketta asettaaksesi värijärjestelmäksi PAL, SECAM, PAL60 tai AUT. Jos äänijärjestelmäksi on asetettu I, SECAM ei ole käytössä Värijärjestelmälle. Huomautus: AV tilassa, voit valita myös NTSC 3.58 ja NTSC Äänijärjestelmä Valitse Äänijärj. (Sound System) painamalla / painiketta. Paina / painiketta muuttaaksesi äänijärjestelmä BG, I, L, L, tai DK tilaan. Hienosäätö Valitse Hienosäätö (Fine Tune) painamalla / painiketta. Paina / painiketta hienosäätääksesi. Etsiä Valitse Etsi (Search) painamalla / painiketta. a. Aloita ohjelmahaku painamalla painiketta. Voit myös syöttää haluamasi taajuuden numeropainikkeilla kun hakukohta on korostettuna. Tallenna Valitse Tallenna (Store) painamalla / painiketta. a. Paina tai K painiketta tallentaaksesi säädöt. Tallennettu... näkyy ruudulla. Asenna valikko AV-tiloissa Seuraava valikko ilmestyy asennusvalikossa. asettaaksesi värijärjestelmäksi PAL, SECAM, PAL 60, NTSC 4,43, NTSC 3,58 tai AUT. Videonauhuri Valitse VCR painamalla / Painamalla / painiketta voi ottaa videon käyttöön tai poistaa käytöstä. Tallenna Valitse Tallenna (Store) painamalla / painiketta. a. Paina tai K painiketta tallentaaksesi säädöt. Tallennettu... näkyy ruudulla. Lähdevalikko Valitse viides kohta painamalla / painiketta. a. Lähdevalikko tulee ruutuun. LÄHDE TV AV-1 AV-2 AV-3 AV-3 S Lähdevalikossa, korosta lähde painamalla / painiketta ja vaihda tilaan painamalla tai K painiketta. Lähdevaihtoehdot ovat; TV, AV-1, AV-2, AV-3, AV-3 S, FAV, S-Video, YPbPr, HDMI-1, HDMI-2 ja PC. ASENNA Värijärjestelmä VCR Muitsi Värijärjestelmä Valitse Värijärjestelmä (Colour System) painamalla / painiketta. Paina / painiketta

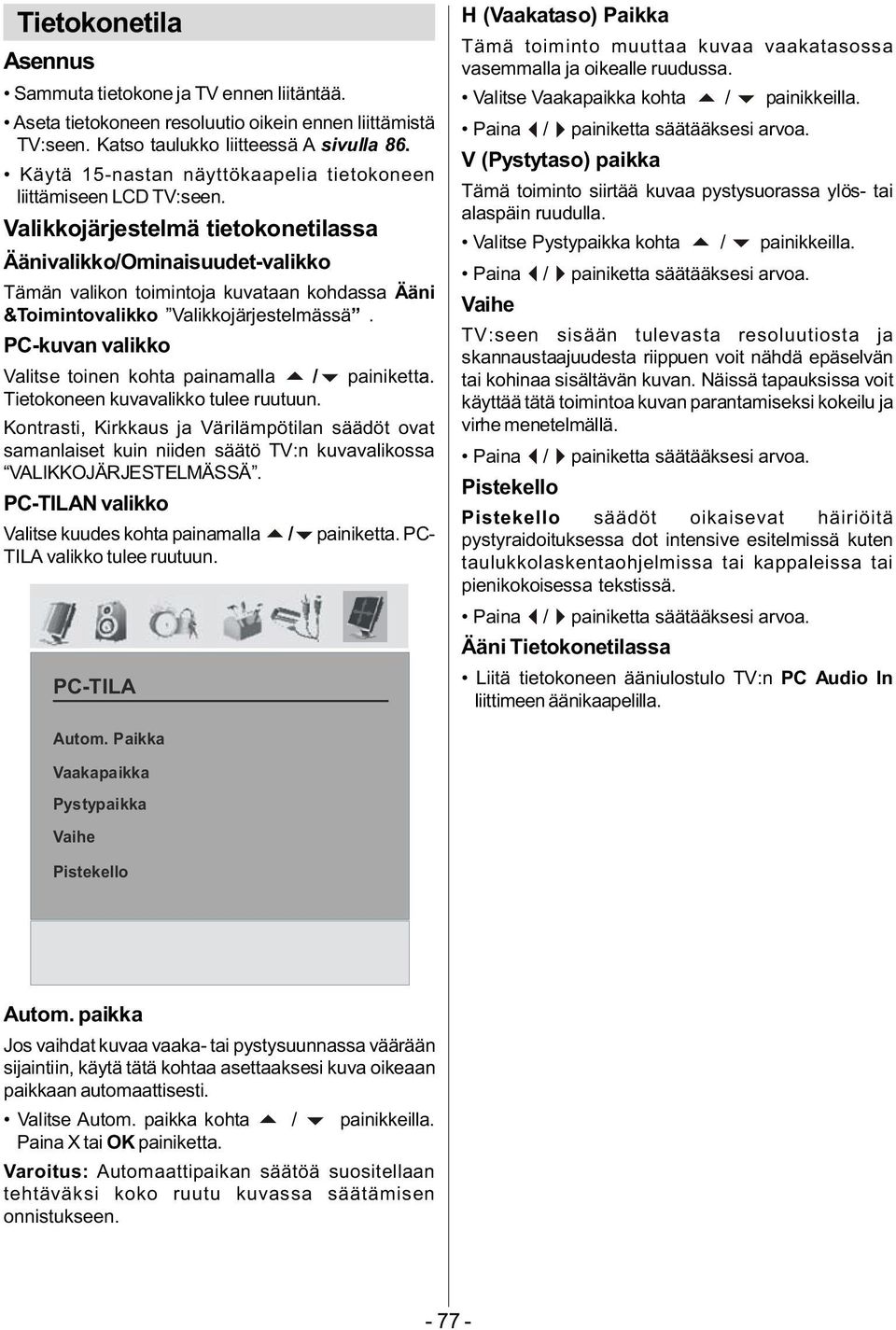

17 Tietokonetila Asennus Sammuta tietokone ja TV ennen liitäntää. Aseta tietokoneen resoluutio oikein ennen liittämistä TV:seen. Katso taulukko liitteessä A sivulla 86. Käytä 15-nastan näyttökaapelia tietokoneen liittämiseen LCD TV:seen. Valikkojärjestelmä tietokonetilassa Äänivalikko/minaisuudet-valikko Tämän valikon toimintoja kuvataan kohdassa Ääni &Toimintovalikko Valikkojärjestelmässä. PC-kuvan valikko Valitse toinen kohta painamalla / painiketta. a. Tietokoneen kuvavalikko tulee ruutuun. Kontrasti, Kirkkaus ja Värilämpötilan säädöt ovat samanlaiset kuin niiden säätö TV:n kuvavalikossa VALIKKJÄRJESTELMÄSSÄ. PC-TILAN valikko Valitse kuudes kohta painamalla / painiketta. PC- TILA valikko tulee ruutuun. PC-TILA H (Vaakataso) Paikka Tämä toiminto muuttaa kuvaa vaakatasossa vasemmalla ja oikealle ruudussa. Valitse Vaakapaikka kohta / painikkeilla. Paina / painiketta säätääksesi arvoa. V (Pystytaso) paikka Tämä toiminto siirtää kuvaa pystysuorassa ylös- tai alaspäin ruudulla. Valitse Pystypaikka kohta / painikkeilla. Paina / painiketta säätääksesi arvoa. Vaihe TV:seen sisään tulevasta resoluutiosta ja skannaustaajuudesta riippuen voit nähdä epäselvän tai kohinaa sisältävän kuvan. Näissä tapauksissa voit käyttää tätä toimintoa kuvan parantamiseksi kokeilu ja virhe menetelmällä. Paina / painiketta säätääksesi arvoa. Pistekello Pistekello säädöt oikaisevat häiriöitä pystyraidoituksessa dot intensive esitelmissä kuten taulukkolaskentaohjelmissa tai kappaleissa tai pienikokoisessa tekstissä. Paina / painiketta säätääksesi arvoa. Ääni Tietokonetilassa Liitä tietokoneen ääniulostulo TV:n PC Audio In liittimeen äänikaapelilla. Autom. Paikka Vaakapaikka Pystypaikka Vaihe Pistekello Autom. paikka Jos vaihdat kuvaa vaaka- tai pystysuunnassa väärään sijaintiin, käytä tätä kohtaa asettaaksesi kuva oikeaan paikkaan automaattisesti. Valitse Autom. paikka kohta / painikkeilla. Paina X tai K painiketta. Varoitus: Automaattipaikan säätöä suositellaan tehtäväksi koko ruutu kuvassa säätämisen onnistukseen

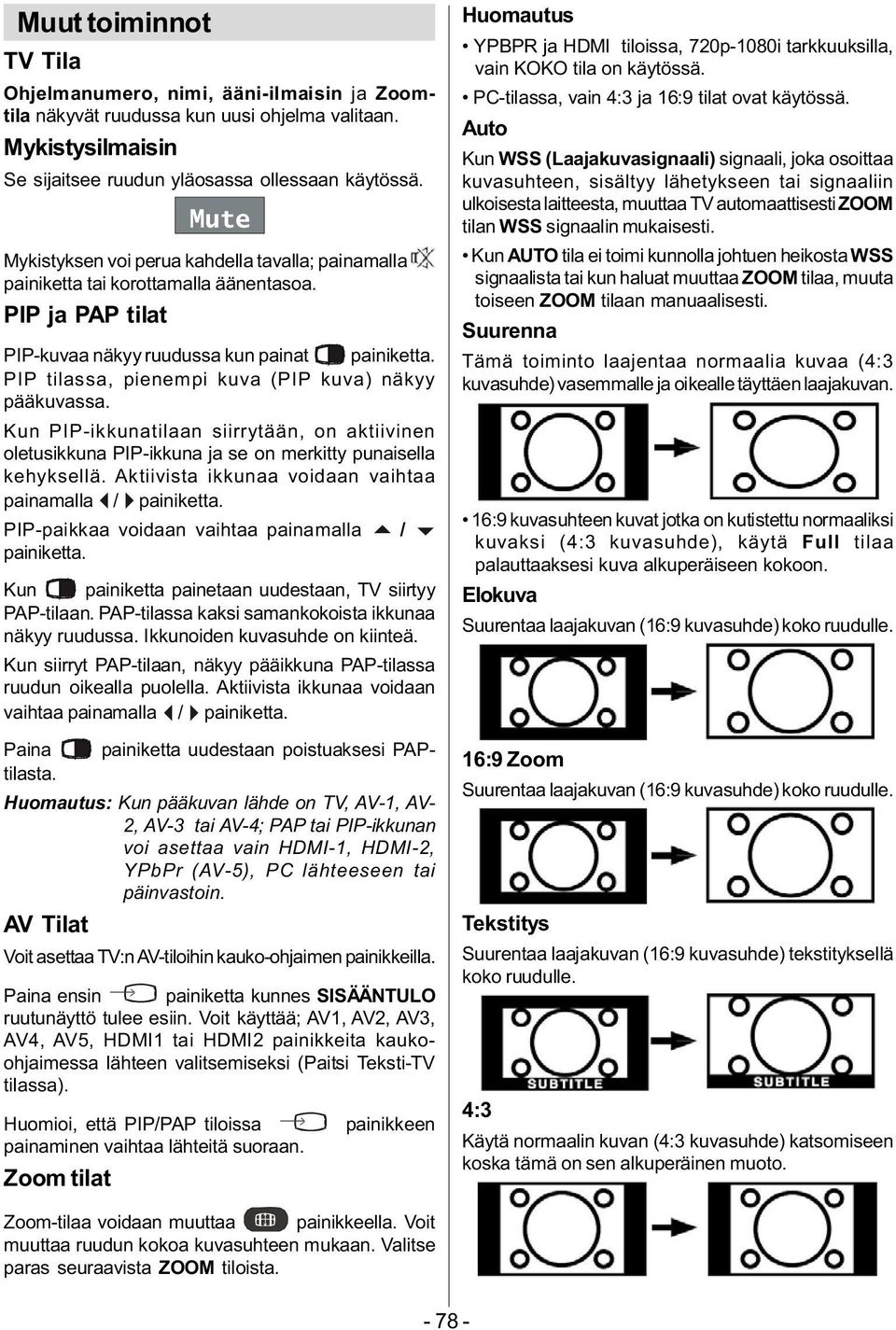

18 Muut toiminnot TV Tila hjelmanumero, nimi, ääni-ilmaisin ja Zoomtila näkyvät ruudussa kun uusi ohjelma valitaan. Mykistysilmaisin Se sijaitsee ruudun yläosassa ollessaan käytössä. Mute Mykistyksen voi perua kahdella tavalla; painamalla painiketta tai korottamalla äänentasoa. PIP ja PAP tilat PIP-kuvaa näkyy ruudussa kun painat painiketta. PIP tilassa, pienempi kuva (PIP kuva) näkyy pääkuvassa. Kun PIP-ikkunatilaan siirrytään, on aktiivinen oletusikkuna PIP-ikkuna ja se on merkitty punaisella kehyksellä. Aktiivista ikkunaa voidaan vaihtaa painamalla / painiketta. PIP-paikkaa voidaan vaihtaa painamalla / painiketta. Kun painiketta painetaan uudestaan, TV siirtyy PAP-tilaan. PAP-tilassa kaksi samankokoista ikkunaa näkyy ruudussa. Ikkunoiden kuvasuhde on kiinteä. Kun siirryt PAP-tilaan, näkyy pääikkuna PAP-tilassa ruudun oikealla puolella. Aktiivista ikkunaa voidaan vaihtaa painamalla / painiketta. Paina painiketta uudestaan poistuaksesi PAPtilasta. Huomautus: Kun pääkuvan lähde on TV, AV-1, AV- 2, AV-3 tai AV-4; PAP tai PIP-ikkunan voi asettaa vain HDMI-1, HDMI-2, YPbPr (AV-5), PC lähteeseen tai päinvastoin. AV Tilat Voit asettaa TV:n AV-tiloihin kauko-ohjaimen painikkeilla. Paina ensin painiketta kunnes SISÄÄNTUL ruutunäyttö tulee esiin. Voit käyttää; AV1, AV2, AV3, AV4, AV5, HDMI1 tai HDMI2 painikkeita kaukoohjaimessa lähteen valitsemiseksi (Paitsi Teksti-TV tilassa). Huomioi, että PIP/PAP tiloissa painaminen vaihtaa lähteitä suoraan. Zoom tilat painikkeen Huomautus YPBPR ja HDMI tiloissa, 720p-1080i tarkkuuksilla, vain KK tila on käytössä. PC-tilassa, vain 4:3 ja 16:9 tilat ovat käytössä. Auto Kun WSS (Laajakuvasignaali) signaali, joka osoittaa kuvasuhteen, sisältyy lähetykseen tai signaaliin ulkoisesta laitteesta, muuttaa TV automaattisesti ZM tilan WSS signaalin mukaisesti. Kun AUT tila ei toimi kunnolla johtuen heikosta WSS signaalista tai kun haluat muuttaa ZM tilaa, muuta toiseen ZM tilaan manuaalisesti. Suurenna Tämä toiminto laajentaa normaalia kuvaa (4:3 kuvasuhde) vasemmalle ja oikealle täyttäen laajakuvan. 16:9 kuvasuhteen kuvat jotka on kutistettu normaaliksi kuvaksi (4:3 kuvasuhde), käytä Full tilaa palauttaaksesi kuva alkuperäiseen kokoon. Elokuva Suurentaa laajakuvan (16:9 kuvasuhde) koko ruudulle. 16:9 Zoom Suurentaa laajakuvan (16:9 kuvasuhde) koko ruudulle. Tekstitys Suurentaa laajakuvan (16:9 kuvasuhde) tekstityksellä koko ruudulle. 4:3 Käytä normaalin kuvan (4:3 kuvasuhde) katsomiseen koska tämä on sen alkuperäinen muoto. Zoom-tilaa voidaan muuttaa painikkeella. Voit muuttaa ruudun kokoa kuvasuhteen mukaan. Valitse paras seuraavista ZM tiloista

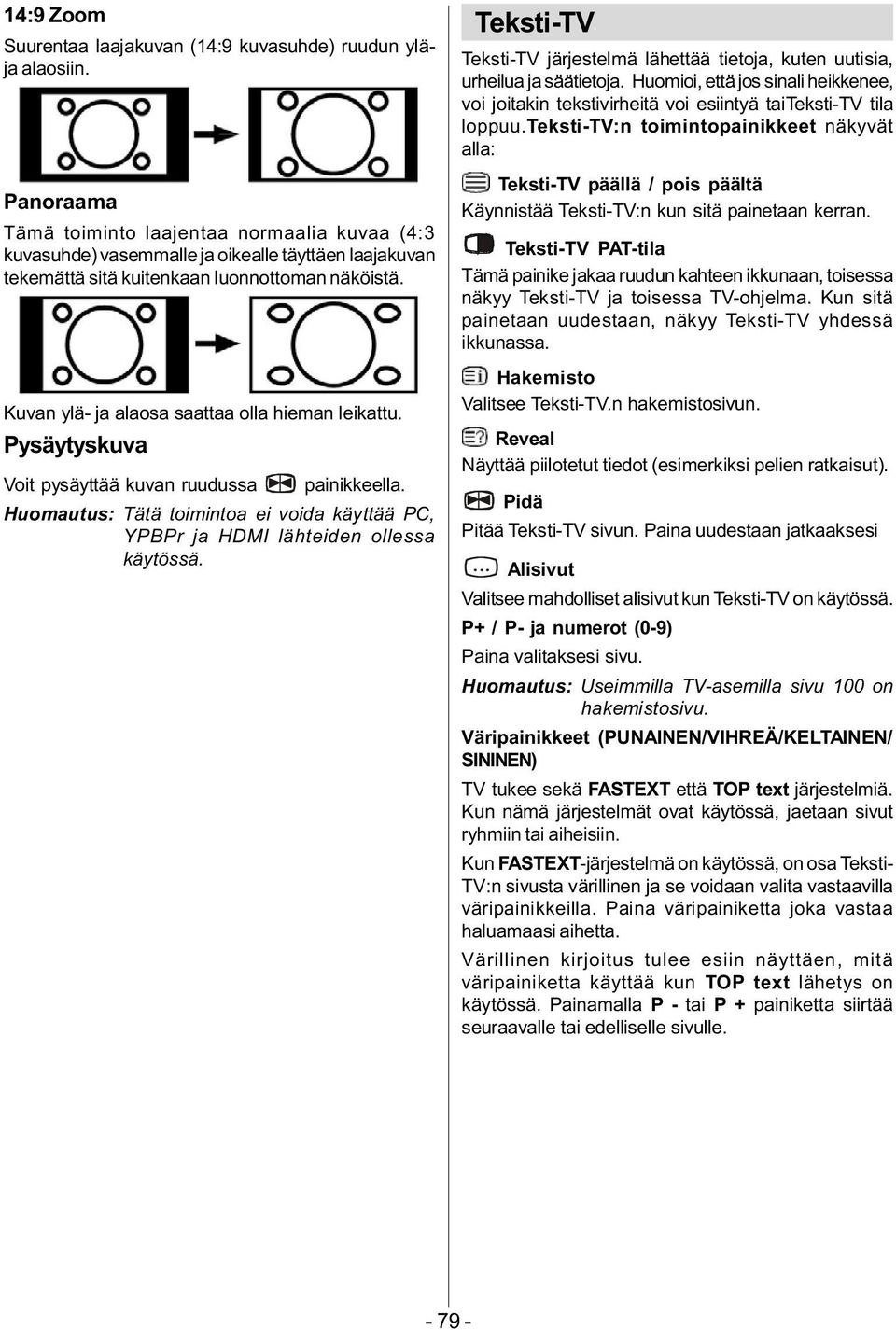

19 14:9 Zoom Suurentaa laajakuvan (14:9 kuvasuhde) ruudun yläja alaosiin. Panoraama Tämä toiminto laajentaa normaalia kuvaa (4:3 kuvasuhde) vasemmalle ja oikealle täyttäen laajakuvan tekemättä sitä kuitenkaan luonnottoman näköistä. Kuvan ylä- ja alaosa saattaa olla hieman leikattu. Pysäytyskuva Voit pysäyttää kuvan ruudussa painikkeella. Huomautus: Tätä toimintoa ei voida käyttää PC, YPBPr ja HDMI lähteiden ollessa käytössä. Teksti-TV Teksti-TV järjestelmä lähettää tietoja, kuten uutisia, urheilua ja säätietoja. Huomioi, että jos sinali heikkenee, voi joitakin tekstivirheitä voi esiintyä taiteksti-tv tila loppuu.teksti-tv:n toimintopainikkeet näkyvät alla: Teksti-TV päällä / pois päältä Käynnistää Teksti-TV:n kun sitä painetaan kerran. Teksti-TV PAT-tila Tämä painike jakaa ruudun kahteen ikkunaan, toisessa näkyy Teksti-TV ja toisessa TV-ohjelma. Kun sitä painetaan uudestaan, näkyy Teksti-TV yhdessä ikkunassa. Hakemisto Valitsee Teksti-TV.n hakemistosivun. Reveal Näyttää piilotetut tiedot (esimerkiksi pelien ratkaisut). Pidä Pitää Teksti-TV sivun. Paina uudestaan jatkaaksesi... Alisivut Valitsee mahdolliset alisivut kun Teksti-TV on käytössä. P+ / P- ja numerot (0-9) Paina valitaksesi sivu. Huomautus: Useimmilla TV-asemilla sivu 100 on hakemistosivu. Väripainikkeet (PUNAINEN/VIHREÄ/KELTAINEN/ SININEN) TV tukee sekä FASTEXT että TP text järjestelmiä. Kun nämä järjestelmät ovat käytössä, jaetaan sivut ryhmiin tai aiheisiin. Kun FASTEXT-järjestelmä on käytössä, on osa Teksti- TV:n sivusta värillinen ja se voidaan valita vastaavilla väripainikkeilla. Paina väripainiketta joka vastaa haluamaasi aihetta. Värillinen kirjoitus tulee esiin näyttäen, mitä väripainiketta käyttää kun TP text lähetys on käytössä. Painamalla P - tai P + painiketta siirtää seuraavalle tai edelliselle sivulle

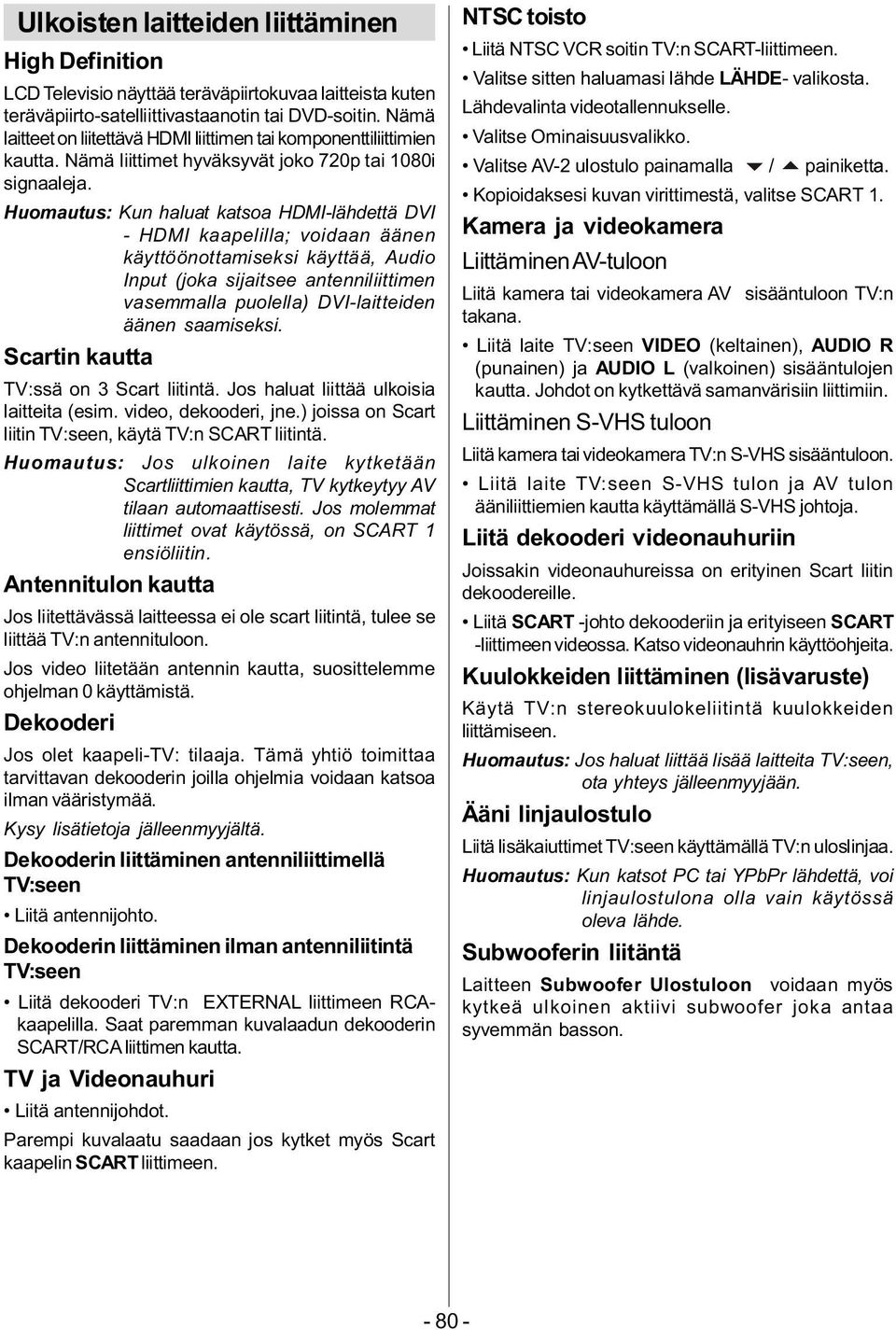

20 Ulkoisten laitteiden liittäminen High Definition LCD Televisio näyttää teräväpiirtokuvaa laitteista kuten teräväpiirto-satelliittivastaanotin tai DVD-soitin. Nämä laitteet on liitettävä HDMI liittimen tai komponenttiliittimien kautta. Nämä liittimet hyväksyvät joko 720p tai 1080i signaaleja. Huomautus: Kun haluat katsoa HDMI-lähdettä DVI - HDMI kaapelilla; voidaan äänen käyttöönottamiseksi käyttää, Audio Input (joka sijaitsee antenniliittimen vasemmalla puolella) DVI-laitteiden äänen saamiseksi. Scartin kautta TV:ssä on 3 Scart liitintä. Jos haluat liittää ulkoisia laitteita (esim. video, dekooderi, jne.) joissa on Scart liitin TV:seen, käytä TV:n SCART liitintä. Huomautus: Jos ulkoinen laite kytketään Scartliittimien kautta, TV kytkeytyy AV tilaan automaattisesti. Jos molemmat liittimet ovat käytössä, on SCART 1 ensiöliitin. Antennitulon kautta Jos liitettävässä laitteessa ei ole scart liitintä, tulee se liittää TV:n antennituloon. Jos video liitetään antennin kautta, suosittelemme ohjelman 0 käyttämistä. Dekooderi Jos olet kaapeli-tv: tilaaja. Tämä yhtiö toimittaa tarvittavan dekooderin joilla ohjelmia voidaan katsoa ilman vääristymää. Kysy lisätietoja jälleenmyyjältä. Dekooderin liittäminen antenniliittimellä TV:seen Liitä antennijohto. Dekooderin liittäminen ilman antenniliitintä TV:seen Liitä dekooderi TV:n EXTERNAL liittimeen RCAkaapelilla. Saat paremman kuvalaadun dekooderin SCART/RCA liittimen kautta. TV ja Videonauhuri Liitä antennijohdot. Parempi kuvalaatu saadaan jos kytket myös Scart kaapelin SCART liittimeen. NTSC toisto Liitä NTSC VCR soitin TV:n SCART-liittimeen. Valitse sitten haluamasi lähde LÄHDE- valikosta. Lähdevalinta videotallennukselle. Valitse minaisuusvalikko. Valitse AV-2 ulostulo painamalla / painiketta. a. Kopioidaksesi kuvan virittimestä, valitse SCART 1. Kamera ja videokamera Liittäminen AV-tuloon Liitä kamera tai videokamera AV sisääntuloon TV:n takana. Liitä laite TV:seen VIDE (keltainen), AUDI R (punainen) ja AUDI L (valkoinen) sisääntulojen kautta. Johdot on kytkettävä samanvärisiin liittimiin. Liittäminen S-VHS tuloon Liitä kamera tai videokamera TV:n S-VHS sisääntuloon. Liitä laite TV:seen S-VHS tulon ja AV tulon ääniliittiemien kautta käyttämällä S-VHS johtoja. Liitä dekooderi videonauhuriin Joissakin videonauhureissa on erityinen Scart liitin dekoodereille. Liitä SCART -johto dekooderiin ja erityiseen SCART -liittimeen videossa. Katso videonauhrin käyttöohjeita. Kuulokkeiden liittäminen (lisävaruste) Käytä TV:n stereokuulokeliitintä kuulokkeiden liittämiseen. Huomautus: Jos haluat liittää lisää laitteita TV:seen, ota yhteys jälleenmyyjään. Ääni linjaulostulo Liitä lisäkaiuttimet TV:seen käyttämällä TV:n uloslinjaa. Huomautus: Kun katsot PC tai YPbPr lähdettä, voi linjaulostulona olla vain käytössä oleva lähde. Subwooferin liitäntä Laitteen Subwoofer Ulostuloon voidaan myös kytkeä ulkoinen aktiivi subwoofer joka antaa syvemmän basson

21 Vihje Ruudun hoito Puhdista ruutu hieman kostealla, pehmeällä kankaalla.. Älä käytä hankaavia liuottimia koska nämä voivat vaurioittaa TV ruudun pintaa. Heikko kuvalaatu letko valinnut oikean TV järjestelmän? nko TV tai talon antenni liian lähellä maadoittamatonta äänilaitetta tai neon-valoja, jne.? Korkeat rakennukset ja vuoret voivat aiheuttaa haamukuvaa tai kaksoiskuvaa. Joskus voit parantaa kuvalaatua kohdistamalla antennia. nko kuva tai Teksti-TV epäselvä? Tarkista oletko syöttänyt oikean taajuuden. Kuvalaatu voi heiketä jos kaksi oheislaitetta kytketään TV:seen yhtäaikaa. Irroita yksi oheislaitteista. Ei Kuvaa nko antenni liitetty oikein? nko liittimet kunnolla kiinnitetty antenniliittimeen? nko antennijohto viallinen? Käytetäänkö antennin liittämiseen oikeita liittimiä? Jos olet epävarma, kysy lisätietoja jälleenmyyjältä. Ei kuvaa tarkoittaa ettei TV vastaanota lähetyksiä. letko valinnut oikean painikkeen kauko-ohjaimessa? Yritä uudestaan. Ääni Ääntä ei kuulu. letko vahingossa keskeyttänyt äänen painamalla painiketta? Ääni kuuluu vain yhdestä kaiuuttimesta. nko balanssi asetettu toiseen laitaan? Katso Ääni valikko. Kauko-ohjain TV ei enää tottele kauko-ohjaimen painikkeita. Paristot ovat ehkä loppuneet. Jos näin on, voit käyttää painikkeita TV:n etupaneelissa

22 IN UT heislaitteiden liitännät KUULKKEET AUDI AUDI IN VIDE IN (L) (R) VIDE IN UT ANT.IN VIDEKAMERA SATELLIITTIVASTAANTIN ANTENNI Antenniliitäntä Ulkoantennin liitäntä Pyöreä 75 ohm koaksiaalijohto VHF/UHF TV:n takaosa

23 Tekniset tiedot DISPLAY Koko/poikittain Katsottava ruutukoko/poikittain 26" (16:9 Näyttö) 57.7 x 32.5 (cm) / (cm) VIDESTANDARDIT Video TV-viritin (Analogi) kuvamuodot AUDI PAL/NTSC/SECAM PAL/SECAM/B/G D/K K' I/I' L/L' VHF (BAND I/III) UHF (BAND U) HYPERBAND KAAPELI TV (S1-S20/S21-S41) 100 ESIASETETTAVAA 4:3, 16:9, 14:9, Panoraama, letus-zoom, Auto W ide Germ an + Nicam Stereo TAAJUUSALUE PC Vaakataajuus: 64 Khz (maks.) Pystytaajuus: 75 Hz (maks.) Kellon taajuus 108 Mhz (maks.) Resoluutio: Kuvamuodot: 1360 x 768 (maks.) 4:3, 16:9 TULLIIT ÄNNÄT PC VIDE AUDI D-SUB 15 (VGA) TV VIRITIN: IEC 75 hm in tulovastus SCART1: CVBS, RGB SCART2: CVBS, RGB SCART3: CVBS, S CVBS: 1 x RCA Y/C (S-Video) MiniDIN YPbPr: 3 x RCA HDMI x 2: Multimedia-liitäntä SCART1: Audio L/R SCART2: Audio L/R SCART3: Audio L/R Y/C tai CVBS: Audio Phono L/R YPbPr: Audio Phono L/R PC: 3.5mm Stereopistoke Kuulokkeet: 3.5mm Stereopistoke

24 Tekniset tiedot ULSTULLIITTIMET Line ut (Linjaulo stulo) Subwoofer Kaiutinulostulo Synkronointi Käyttöpainikkeet KÄYTTÖLSUHTEET Lämpötila Ilmankosteus Ilmakehän paine VIRTALÄHDE Syöttöjännite Virtataajuus Virrankulutus MITAT JA PAIN Näyttö jalustalla S x P x K: Näyttö ilman jalustaa: S x P x K: Näytön paino: Jalustan paino: Paino (net): Audio Phono L/R 1 x Phono (Mono) 2x8 W RMS Synk. vihreällä, komposiittisynk. automaattisella erillinen vaaka- pystysynk. Päällä/pois, Valmiustila, Vol+, Vol-, Prog +, Prog -, Menu, 0 C ~40 C (käytössä) 20%~80% (ei kondensoiva) 800~1114 HPa V AC 50Hz 115W, 1 W (valmiustila) 245 x 675 x 538 (mm) 122 x 675 x 480 (mm) 11 kg 3 kg 14 kg

25 Tekniset tiedot Signaalitulot PC RGB liitin (D-sub 15-nastan liitin) Nasta Sisääntulosignaali 1 R 2 G tai synk. vihreällä 3 B 4 Ei liitäntää 5 Ei liitäntää 6 R.GND 7 G.GND 8 B.GND 9 Ei liitäntää 10 GND 11 Ei liitäntää 12 [SDA] 13 Vaakasynk. tai vaaka-/pysty komposiittisynk. 14 Pystysynk. [V.CLK] 15 [SCL] S-tuloliittimen nastojen määritys Nasta Sisääntulosignaali 1 Y 2 Y-GND 3 C 4 C-GND Kehys GND Kun erillaisia sisääntulosignaaleja käytetään näytössä samanaikaisesti grafiikkakortin tai vastaavan kautta, valitsee näyttö automaattisesti signaalin seuraavassa järjestyksessä: Synk. Signaalityyppi Prioriteetti H/V separate sync. 1 H/V composite sync. 2 sync.on Green * 3 Vaikka käytössä on seuraavalla sivulla näkyvät signaalit, voi tilanteita syntyä, joissa oikea näyttäminen ei ole mahdollista. Käytä näissä tapauksissa Vaaka-/pysty erillissynk., Vaaka- /pysty komposittisynk. HDMI-liittimen nastojen määritys Nasta Sisääntulosignaali Nasta Sisääntulosignaali 1 TMDS Data2+ 11 TMDS kello 2 TMDS Data2 Shield 12 TMDS Kello- 3 TMDS Data 2-13 CEC 4 TMDS Data Varattu (N.C. laitteessa) 5 TMDS Data1 Shield 15 SCL 6 TMDS Data1-16 SDA 7 TMDS Data0+ 17 DDC/CED maa 8 TMDS Data0 Shield 18 +5V Teho 9 TMDS Data0-19 Hot Plug Detect 10 TMDS Clock+ SCART -liittimen nastojen määritys Nasta Sisääntulosignaali Nasta Sisääntulosignaali 1 AUDI UT (IKEA) 12 Ei käytössä 2 AUDI IN (IKEA) 13 RGB-R GND 3 AUDI UT (VASEN/MN) 14 GND 4 AUDI GND 15 RGB-R / S.VHS CHRMINANCE IN 5 RGB-B GND 16 BLANKING SIGNAL 6 AUDI IN (VASEN/MN) 17 KMPSIITTIVIDE GND 7 RGB-B IN 18 BLANKING SIGNAL GND 8 AUDI / RGB SWITCH / 16:9 19 KMPSIITTIVIDE UT 9 RGB-G GND 20 KMPSIITTIVIDE / S.VHS LUMINANCE IN 10 Ei käytössä 21 GND / SHIELD (CHASSIS) 11 RGB-G IN

26 Liite A: Tietokonetulon tyypilliset näyttötilat Näytön maksimiresoluutio on 1360 x 768, taajuusalue Hz. Seuraavassa taulukossa on kuvattu tyypillisiä kuvanäyttötiloja Tila Resoluutio Taajuus Vaakatso Pystytaso Hor.(kHz) Ver.(Hz) , , , , , , , , , , ,

27 Liite B: AV ja HDMI signaalin yhteensopivuus Lähde AV-1 (SCART 1) AV-2 (SCART-2) AV-3 (SCART-3) AV-4 FAV AV-4S (S-Video) AV-5 YPbPr HDMI1 HDMI2 Tuetut signaalit PAL 50/60 NTSC 60 RGB 50 RGB 60 PAL 50/60 NTSC 60 RGB 50 RGB 60 PAL 50/60 NTSC 60 S-VHS 50 S-VHS 60 PAL 50/60 NTSC 60 PAL 50/60 Käytössä NTSC I 60Hz 480P 60Hz 576I 50Hz 576P 50Hz 720P 50Hz 720P 60Hz 1080I 50Hz 1080I 60Hz 480I 60Hz 480P 60Hz 576I 60Hz 576P 60Hz 720P 60Hz 720P 50Hz 1080I 50Hz 1080I 50Hz 1080P 50Hz X 1080P 60Hz X 1080P 24 HZ X (X : Ei käytössä, 0 : Käytössä) Huom: Joissakin tapauksissa, ei LCD TV:n signaali näy kunnolla. ngelmana voi olla yhteensopivuus lähdelaitteen standardin kanssa (DVD, Digiboksi, jne ). Jos koet kyseisiä ongelmia, ota yhteyttä jälleenmyyjään ja lähdelaitteen valmistajaan

28 Liite C: Pää- ja PIP-PAP kuvien yhdistelmä Pää- ja PIP, PAP kuvien yhdistelmä PÄÄ TUNER AV-1 AV-1 AV-2 AV-2 AV-3 AV-3 FAV S-VHS YPbPr HDMI 1 HDMI 2 CVBS RGB CVBS RGB CVBS SVHS CVBS PIP,PAP AV-4 AV4-S AV-5 PC TUNER X X X X X X X X X X AV-1 X X X X X X X X X X CVBS AV-1 X X X X X X X X X X RGB AV 2 X X X X X X X X X X CVBS AV 2 X X X X X X X X X X RGB AV-3 CVBS X X X X X X X X X X AV-3 SVHS X X X X X X X X X X AV-4 FAV X X X X X X X X X X CVBS AV4-S X X X X X X X X X X SVHS AV-5 X X X X YPbPr HDMI 1 X X X X HDMI 2 X X X X PC X X X X (X: Ei käytössä, : Käytössä) Liite D: AV-valikon valinta Valitse lähde painamalla ensin INPUT-painiketta kauko-ohjaimessa ja sitten lähdepainiketta jonka haluat valita. Seuraavassa on AV-sisääntulojen taulukko : Kauko-ohjain Lähdevalikko Tuloliitäntä laitteessa TV/DTT TV Ei käytössä TV/DTT DTT Ei käytössä AV1 AV-1 AV1 (scart 1) AV2 AV-2 AV2 (scart 2) AV3 AV-3 AV3 (scart 3) * AV-3S (Ei merkitty, katso huomautus) AV4 FAV AV4 * S-VIDE S-VHS AV5 YPbPr (Component) Y PB PR L R HDMI1 HDMI-1 HDMI-1 HDMI2 HDMI-2 HDMI-2 (PC-painiketta ei ole) PC PC SISÄÄNTUL Sisääntulot voidaan valita kauko-ohjaimen painikkeilla tai lähdevalikosta. *AV-3S, valitse valikosta. NB: AV-3S-tuloa voidaan käyttää S-VHS - scart muuntopistokkeella (ei toimiteta mukana) tai laite, jossa on scart-lähtö S-videolla voidaan liittää *S-VIDE, paina INPUT ja AV-4 kahdesti tai valitse valikosta. PC voidaan valita vain lähdevalikosta
