1 42PD PD8A10 Televisão a cores Instruktionsbog Käyttöohjeet Kullan m K lavuzu GR PT DK FIN TR

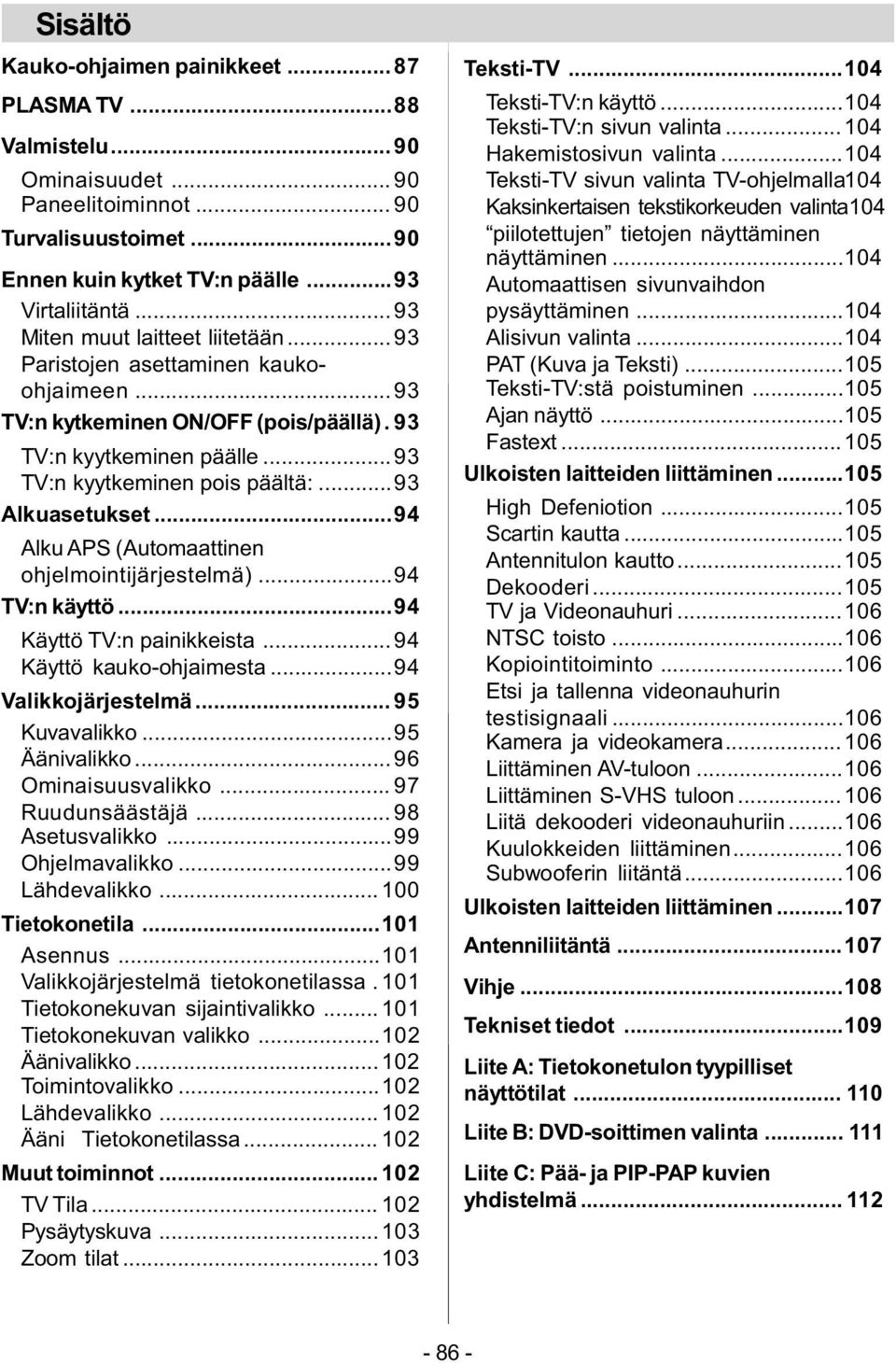

2 Sisältö Kauko-ohjaimen painikkeet PLASMA TV...88 Valmistelu...90 Ominaisuudet Paneelitoiminnot Turvalisuustoimet...90 Ennen kuin kytket TV:n päälle...93 Virtaliitäntä Miten muut laitteet liitetään Paristojen asettaminen kaukoohjaimeen TV:n kytkeminen ON/OFF (pois/päällä). 93 TV:n kyytkeminen päälle...93 TV:n kyytkeminen pois päältä:...93 Alkuasetukset...94 Alku APS (Automaattinen ohjelmointijärjestelmä)...94 TV:n käyttö...94 Käyttö TV:n painikkeista...94 Käyttö kauko-ohjaimesta...94 Valikkojärjestelmä Kuvavalikko...95 Äänivalikko Ominaisuusvalikko Ruudunsäästäjä Asetusvalikko...99 Ohjelmavalikko...99 Lähdevalikko Tietokonetila Asennus Valikkojärjestelmä tietokonetilassa. 101 Tietokonekuvan sijaintivalikko Tietokonekuvan valikko Äänivalikko Toimintovalikko Lähdevalikko Ääni Tietokonetilassa Muut toiminnot TV Tila Pysäytyskuva Zoom tilat Teksti-TV Teksti-TV:n käyttö Teksti-TV:n sivun valinta Hakemistosivun valinta Teksti-TV sivun valinta TV-ohjelmalla104 Kaksinkertaisen tekstikorkeuden valinta104 piilotettujen tietojen näyttäminen näyttäminen Automaattisen sivunvaihdon pysäyttäminen Alisivun valinta PAT (Kuva ja Teksti) Teksti-TV:stä poistuminen Ajan näyttö Fastext Ulkoisten laitteiden liittäminen High Defeniotion Scartin kautta Antennitulon kautto Dekooderi TV ja Videonauhuri NTSC toisto Kopiointitoiminto Etsi ja tallenna videonauhurin testisignaali Kamera ja videokamera Liittäminen AV-tuloon Liittäminen S-VHS tuloon Liitä dekooderi videonauhuriin Kuulokkeiden liittäminen Subwooferin liitäntä Ulkoisten laitteiden liittäminen Antenniliitäntä Vihje Tekniset tiedot Liite A: Tietokonetulon tyypilliset näyttötilat Liite B: DVD-soittimen valinta Liite C: Pää- ja PIP-PAP kuvien yhdistelmä

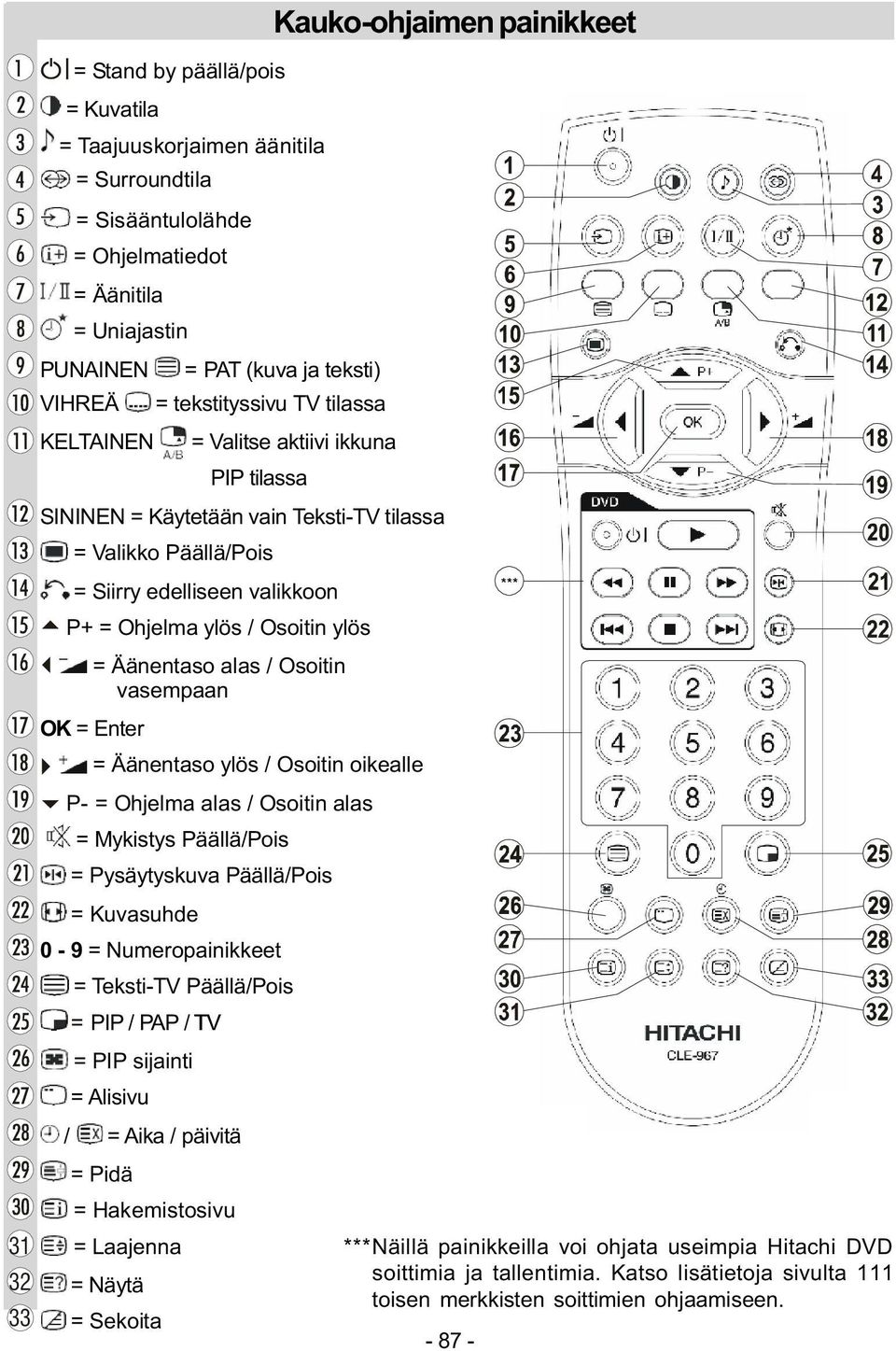

3 = Stand by päällä/pois =Kuvatila = Taajuuskorjaimen äänitila = Surroundtila = Sisääntulolähde = Ohjelmatiedot = Äänitila = Uniajastin PUNAINEN VIHREÄ Kauko-ohjaimen painikkeet = PAT (kuva ja teksti) = tekstityssivu TV tilassa KELTAINEN = Valitse aktiivi ikkuna PIP tilassa SININEN = Käytetään vain Teksti-TV tilassa = Valikko Päällä/Pois = Siirry edelliseen valikkoon P+ = Ohjelma ylös / Osoitin ylös = Äänentaso alas / Osoitin vasempaan OK = Enter = Äänentaso ylös / Osoitin oikealle P- = Ohjelma alas / Osoitin alas = Mykistys Päällä/Pois = Pysäytyskuva Päällä/Pois = Kuvasuhde 0-9= Numeropainikkeet = Teksti-TV Päällä/Pois =PIP/PAP/TV = PIP sijainti =Alisivu / = Aika / päivitä =Pidä = Hakemistosivu 31 = Laajenna 32 =Näytä 33 =Sekoita ***Näillä painikkeilla voi ohjata useimpia Hitachi DVD soittimia ja tallentimia. Katso lisätietoja sivulta 111 toisen merkkisten soittimien ohjaamiseen. -87-

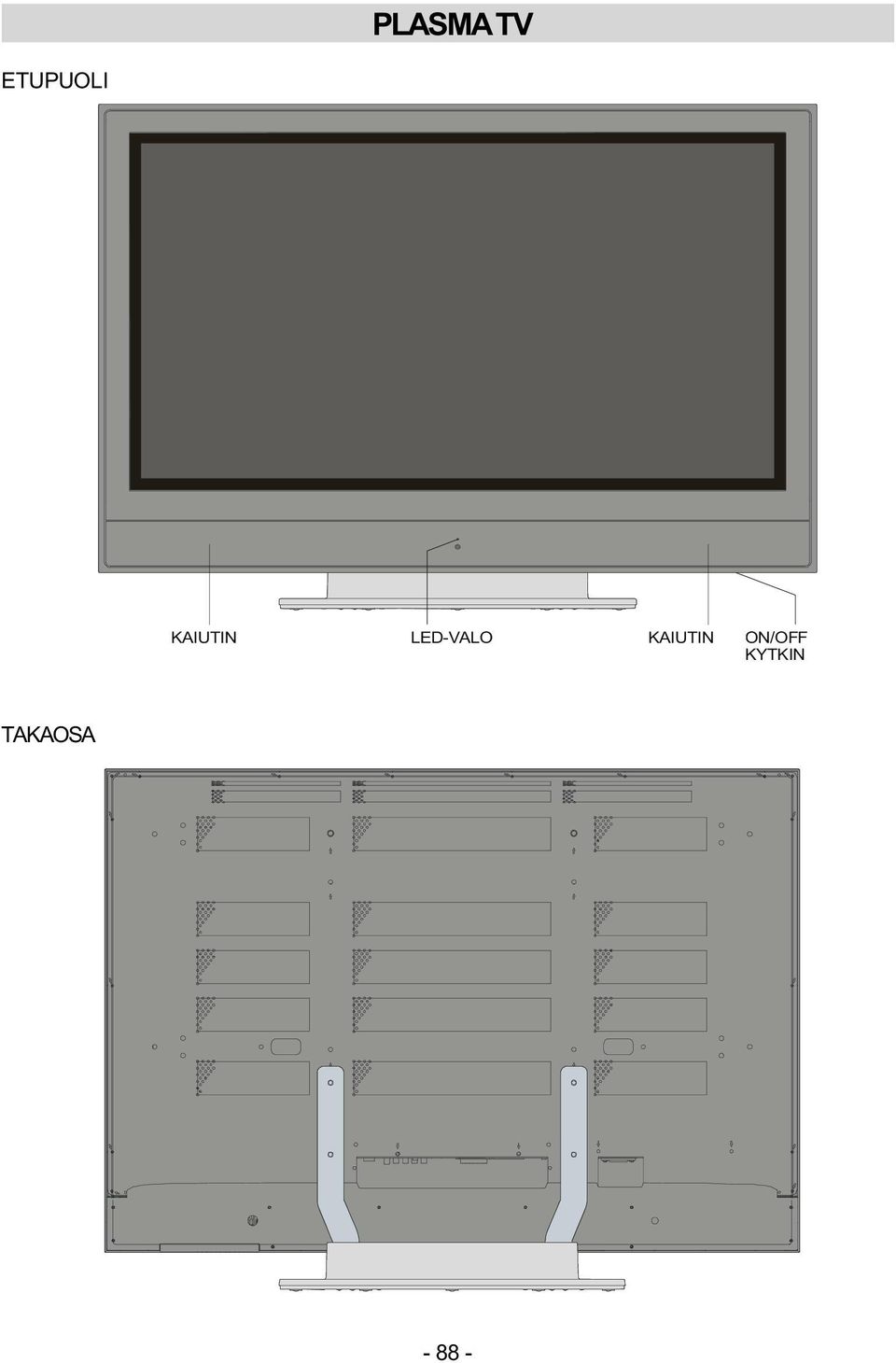

4 PLASMATV ETUPUOLI KAIUTIN LED-VALO KAIUTIN ON/OFF KYTKIN TAKAOSA -88-

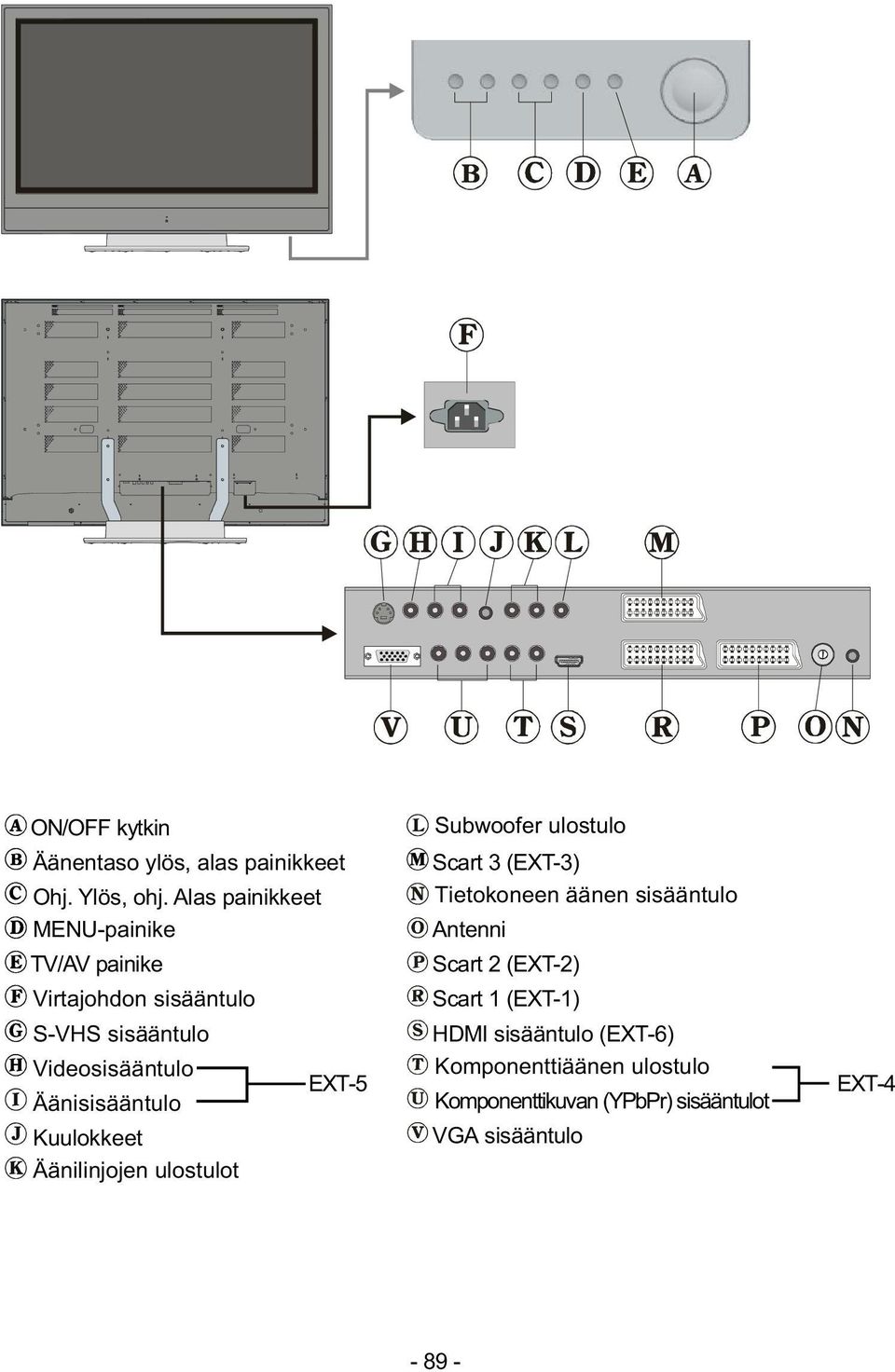

5 ON/OFF kytkin Äänentaso ylös, alas painikkeet Ohj. Ylös, ohj. Alas painikkeet MENU-painike TV/AV painike Virtajohdon sisääntulo S-VHS sisääntulo Videosisääntulo Äänisisääntulo Kuulokkeet Äänilinjojen ulostulot EXT-5 Subwoofer ulostulo Scart 3 (EXT-3) Tietokoneen äänen sisääntulo Antenni Scart 2 (EXT-2) Scart 1 (EXT-1) HDMI sisääntulo (EXT-6) Komponenttiäänen ulostulo Komponenttikuvan (YPbPr) sisääntulot VGA sisääntulo EXT-4-89-

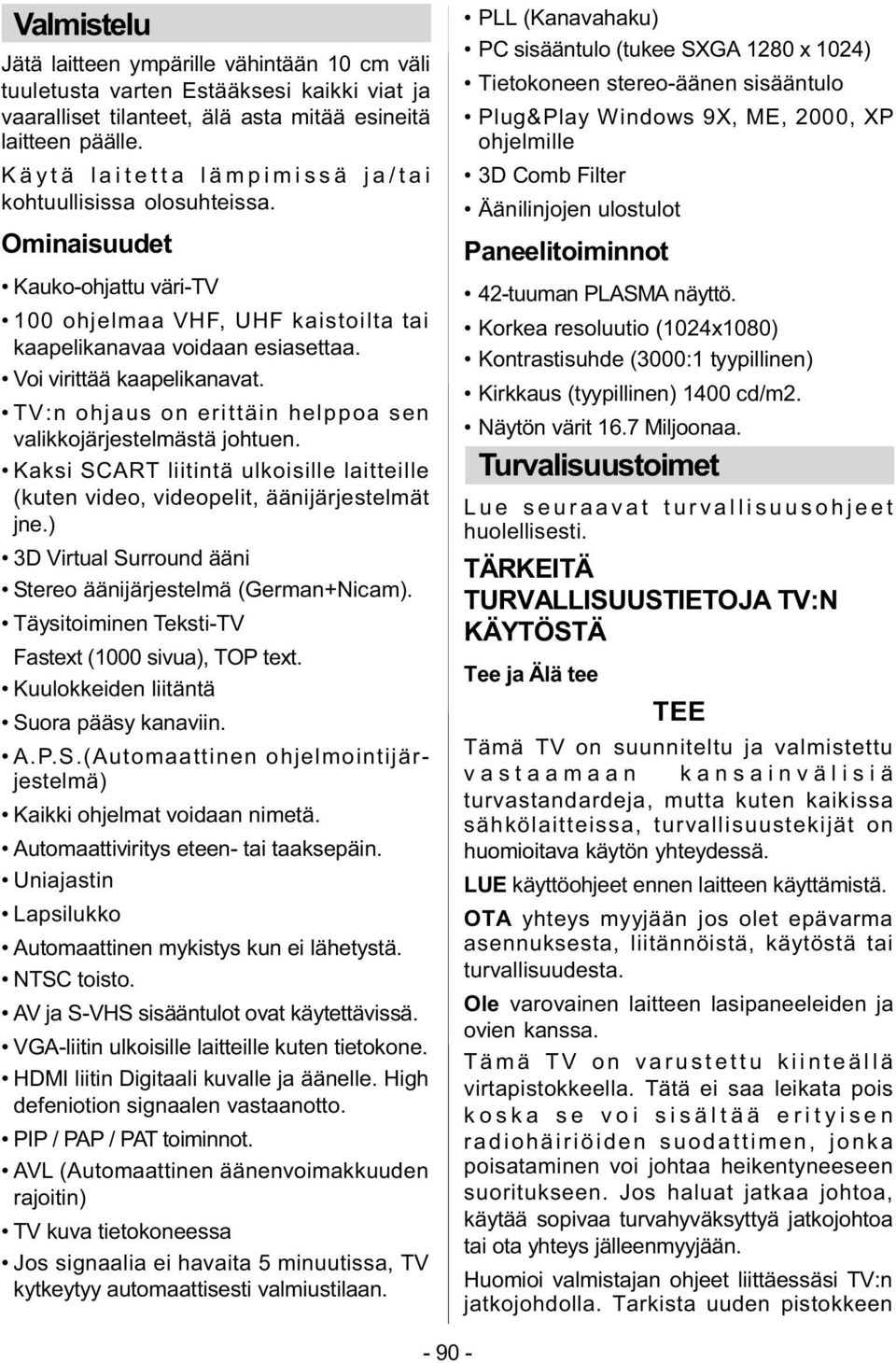

6 Valmistelu Jätä laitteen ympärille vähintään 10 cm väli tuuletusta varten Estääksesi kaikki viat ja vaaralliset tilanteet, älä asta mitää esineitä laitteen päälle. Käytä laitetta lämpimissä ja/tai kohtuullisissa olosuhteissa. Ominaisuudet Kauko-ohjattu väri-tv 100 ohjelmaa VHF, UHF kaistoilta tai kaapelikanavaa voidaan esiasettaa. Voi virittää kaapelikanavat. TV:n ohjaus on erittäin helppoa sen valikkojärjestelmästä johtuen. Kaksi SCART liitintä ulkoisille laitteille (kuten video, videopelit, äänijärjestelmät jne.) 3D Virtual Surround ääni Stereo äänijärjestelmä (German+Nicam). Täysitoiminen Teksti-TV Fastext (1000 sivua), TOP text. Kuulokkeiden liitäntä Suora pääsy kanaviin. A.P.S.(Automaattinen ohjelmointijärjestelmä) Kaikki ohjelmat voidaan nimetä. Automaattiviritys eteen- tai taaksepäin. Uniajastin Lapsilukko Automaattinen mykistys kun ei lähetystä. NTSCtoisto. AV ja S-VHS sisääntulot ovat käytettävissä. VGA-liitin ulkoisille laitteille kuten tietokone. HDMI liitin Digitaali kuvalle ja äänelle. High defeniotion signaalen vastaanotto. PIP / PAP / PAT toiminnot. AVL (Automaattinen äänenvoimakkuuden rajoitin) TV kuva tietokoneessa Jos signaalia ei havaita 5 minuutissa, TV kytkeytyy automaattisesti valmiustilaan. PLL (Kanavahaku) PC sisääntulo (tukee SXGA 1280 x 1024) Tietokoneen stereo-äänen sisääntulo Plug&Play Windows 9X, ME, 2000, XP ohjelmille 3D Comb Filter Äänilinjojen ulostulot Paneelitoiminnot 42-tuuman PLASMA näyttö. Korkea resoluutio (1024x1080) Kontrastisuhde (3000:1 tyypillinen) Kirkkaus (tyypillinen) 1400 cd/m2. Näytön värit 16.7 Miljoonaa. Turvalisuustoimet Lue seuraavat turvallisuusohjeet huolellisesti. TÄRKEITÄ TURVALLISUUSTIETOJA TV:N KÄYTÖSTÄ TeejaÄlätee TEE Tämä TV on suunniteltu ja valmistettu vastaamaan kansainvälisiä turvastandardeja, mutta kuten kaikissa sähkölaitteissa, turvallisuustekijät on huomioitava käytön yhteydessä. LUE käyttöohjeet ennen laitteen käyttämistä. OTA yhteys myyjään jos olet epävarma asennuksesta, liitännöistä, käytöstä tai turvallisuudesta. Ole varovainen laitteen lasipaneeleiden ja ovien kanssa. Tämä TV on varustettu kiinteällä virtapistokkeella. Tätä ei saa leikata pois koska se voi sisältää erityisen radiohäiriöiden suodattimen, jonka poisataminen voi johtaa heikentyneeseen suoritukseen. Jos haluat jatkaa johtoa, käytää sopivaa turvahyväksyttyä jatkojohtoa tai ota yhteys jälleenmyyjään. Huomioi valmistajan ohjeet liittäessäsi TV:n jatkojohdolla. Tarkista uuden pistokkeen -90-

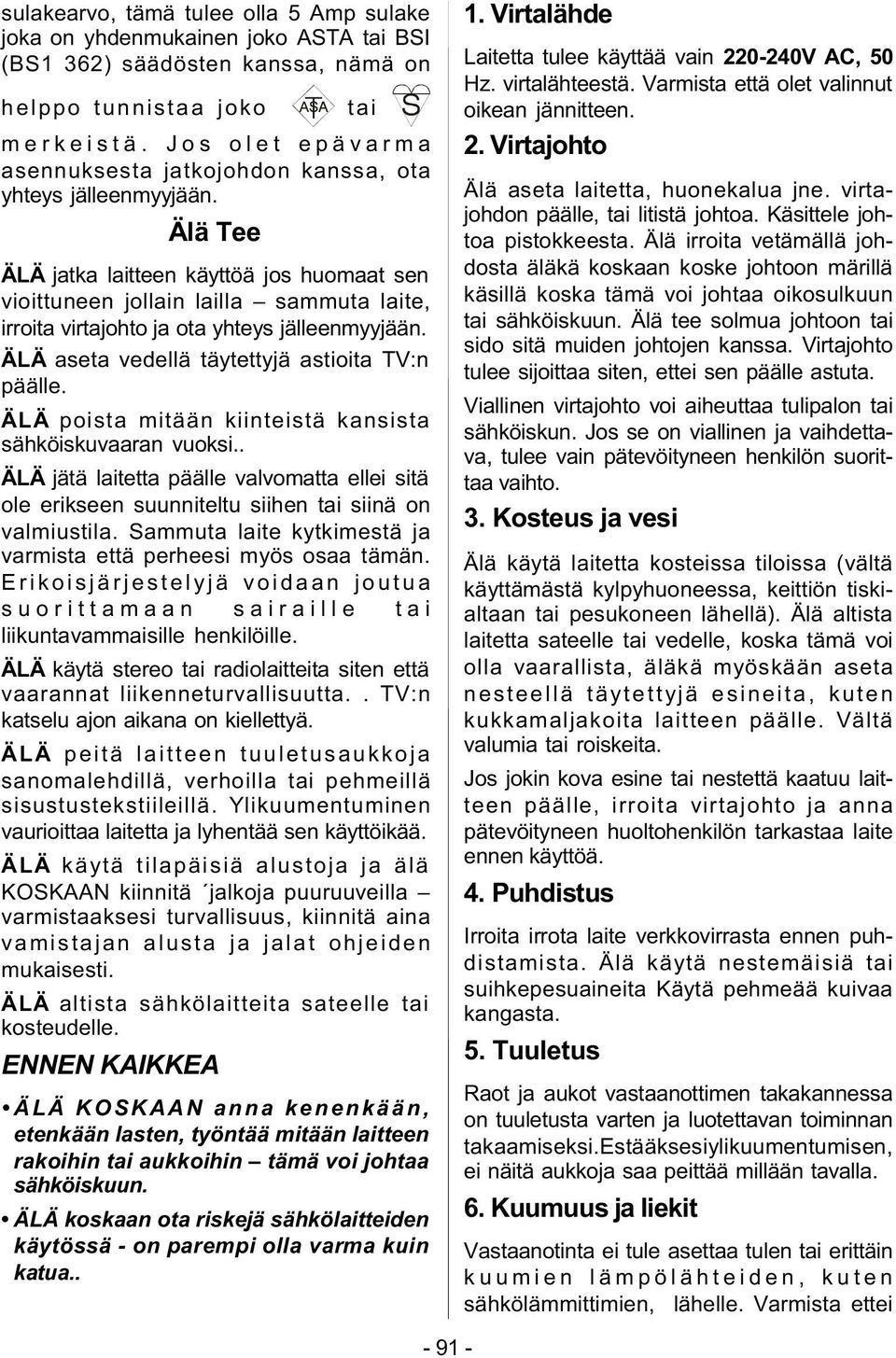

7 sulakearvo, tämä tulee olla 5 Amp sulake joka on yhdenmukainen joko ASTA tai BSI (BS1 362) säädösten kanssa, nämä on helppo tunnistaa joko tai merkeistä. Jos olet epävarma asennuksesta jatkojohdon kanssa, ota yhteys jälleenmyyjään. Älä Tee ÄLÄ jatka laitteen käyttöä jos huomaat sen vioittuneen jollain lailla sammuta laite, irroita virtajohto ja ota yhteys jälleenmyyjään. ÄLÄ aseta vedellä täytettyjä astioita TV:n päälle. ÄLÄ poista mitään kiinteistä kansista sähköiskuvaaran vuoksi.. ÄLÄ jätä laitetta päälle valvomatta ellei sitä ole erikseen suunniteltu siihen tai siinä on valmiustila. Sammuta laite kytkimestä ja varmista että perheesi myös osaa tämän. Erikoisjärjestelyjä voidaan joutua suorittamaan sairaille tai liikuntavammaisille henkilöille. ÄLÄ käytä stereo tai radiolaitteita siten että vaarannat liikenneturvallisuutta.. TV:n katselu ajon aikana on kiellettyä. ÄLÄ peitä laitteen tuuletusaukkoja sanomalehdillä, verhoilla tai pehmeillä sisustustekstiileillä. Ylikuumentuminen vaurioittaa laitetta ja lyhentää sen käyttöikää. ÄLÄ käytä tilapäisiä alustoja ja älä KOSKAAN kiinnitä jalkoja puuruuveilla varmistaaksesi turvallisuus, kiinnitä aina vamistajan alusta ja jalat ohjeiden mukaisesti. ÄLÄ altista sähkölaitteita sateelle tai kosteudelle. ENNEN KAIKKEA ÄLÄ KOSKAAN anna kenenkään, etenkään lasten, työntää mitään laitteen rakoihin tai aukkoihin tämä voi johtaa sähköiskuun. ÄLÄ koskaan ota riskejä sähkölaitteiden käytössä - on parempi olla varma kuin katua.. 1. Virtalähde Laitetta tulee käyttää vain V AC, 50 Hz. virtalähteestä. Varmista että olet valinnut oikean jännitteen. 2. Virtajohto Älä aseta laitetta, huonekalua jne. virtajohdon päälle, tai litistä johtoa. Käsittele johtoa pistokkeesta. Älä irroita vetämällä johdosta äläkä koskaan koske johtoon märillä käsillä koska tämä voi johtaa oikosulkuun tai sähköiskuun. Älä tee solmua johtoon tai sido sitä muiden johtojen kanssa. Virtajohto tulee sijoittaa siten, ettei sen päälle astuta. Viallinen virtajohto voi aiheuttaa tulipalon tai sähköiskun. Jos se on viallinen ja vaihdettava, tulee vain pätevöityneen henkilön suorittaa vaihto. 3. Kosteus ja vesi Älä käytä laitetta kosteissa tiloissa (vältä käyttämästä kylpyhuoneessa, keittiön tiskialtaan tai pesukoneen lähellä). Älä altista laitetta sateelle tai vedelle, koska tämä voi olla vaarallista, äläkä myöskään aseta nesteellä täytettyjä esineita, kuten kukkamaljakoita laitteen päälle. Vältä valumia tai roiskeita. Jos jokin kova esine tai nestettä kaatuu laitteen päälle, irroita virtajohto ja anna pätevöityneen huoltohenkilön tarkastaa laite ennen käyttöä. 4. Puhdistus Irroita irrota laite verkkovirrasta ennen puhdistamista. Älä käytä nestemäisiä tai suihkepesuaineita Käytä pehmeää kuivaa kangasta. 5. Tuuletus Raot ja aukot vastaanottimen takakannessa on tuuletusta varten ja luotettavan toiminnan takaamiseksi.estääksesiylikuumentumisen, ei näitä aukkoja saa peittää millään tavalla. 6. Kuumuus ja liekit Vastaanotinta ei tule asettaa tulen tai erittäin kuumien lämpölähteiden, kuten sähkölämmittimien, lähelle. Varmista ettei -91-

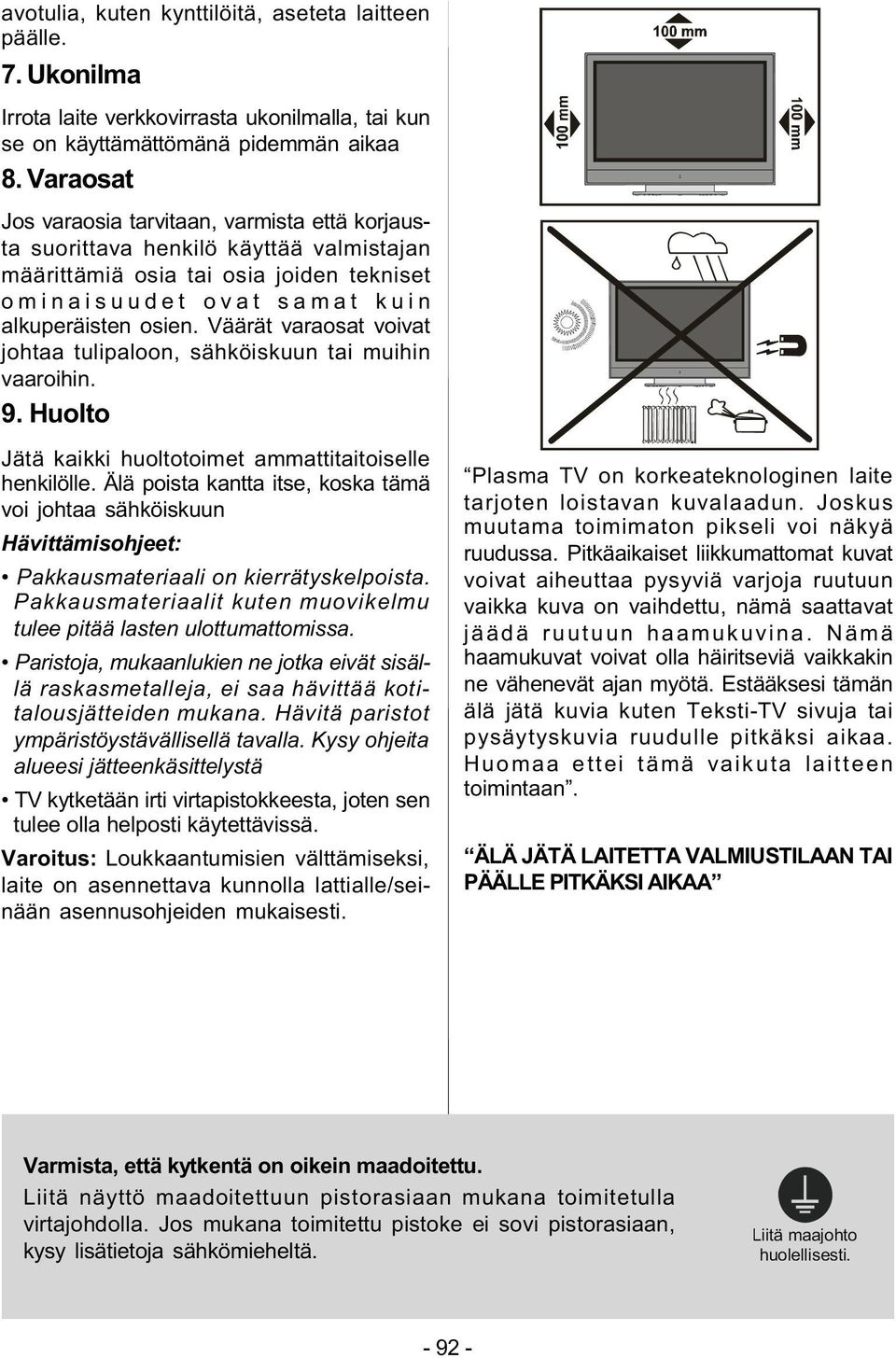

8 avotulia, kuten kynttilöitä, aseteta laitteen päälle. 7. Ukonilma Irrota laite verkkovirrasta ukonilmalla, tai kun se on käyttämättömänä pidemmän aikaa 8. Varaosat Jos varaosia tarvitaan, varmista että korjausta suorittava henkilö käyttää valmistajan määrittämiä osia tai osia joiden tekniset ominaisuudet ovat samat kuin alkuperäisten osien. Väärät varaosat voivat johtaa tulipaloon, sähköiskuun tai muihin vaaroihin. 9. Huolto Jätä kaikki huoltotoimet ammattitaitoiselle henkilölle. Älä poista kantta itse, koska tämä voi johtaa sähköiskuun Hävittämisohjeet: Pakkausmateriaali on kierrätyskelpoista. Pakkausmateriaalit kuten muovikelmu tulee pitää lasten ulottumattomissa. Paristoja, mukaanlukien ne jotka eivät sisällä raskasmetalleja, ei saa hävittää kotitalousjätteiden mukana. Hävitä paristot ympäristöystävällisellä tavalla. Kysy ohjeita alueesi jätteenkäsittelystä TV kytketään irti virtapistokkeesta, joten sen tulee olla helposti käytettävissä. Varoitus: Loukkaantumisien välttämiseksi, laite on asennettava kunnolla lattialle/seinään asennusohjeiden mukaisesti. Plasma TV on korkeateknologinen laite tarjoten loistavan kuvalaadun. Joskus muutama toimimaton pikseli voi näkyä ruudussa. Pitkäaikaiset liikkumattomat kuvat voivat aiheuttaa pysyviä varjoja ruutuun vaikka kuva on vaihdettu, nämä saattavat jäädä ruutuun haamukuvina. Nämä haamukuvat voivat olla häiritseviä vaikkakin ne vähenevät ajan myötä. Estääksesi tämän älä jätä kuvia kuten Teksti-TV sivuja tai pysäytyskuvia ruudulle pitkäksi aikaa. Huomaa ettei tämä vaikuta laitteen toimintaan. ÄLÄ JÄTÄ LAITETTA VALMIUSTILAAN TAI PÄÄLLE PITKÄKSI AIKAA Varmista, että kytkentä on oikein maadoitettu. Liitä näyttö maadoitettuun pistorasiaan mukana toimitetulla virtajohdolla. Jos mukana toimitettu pistoke ei sovi pistorasiaan, kysy lisätietoja sähkömieheltä. Liitä maajohto huolellisesti. -92-

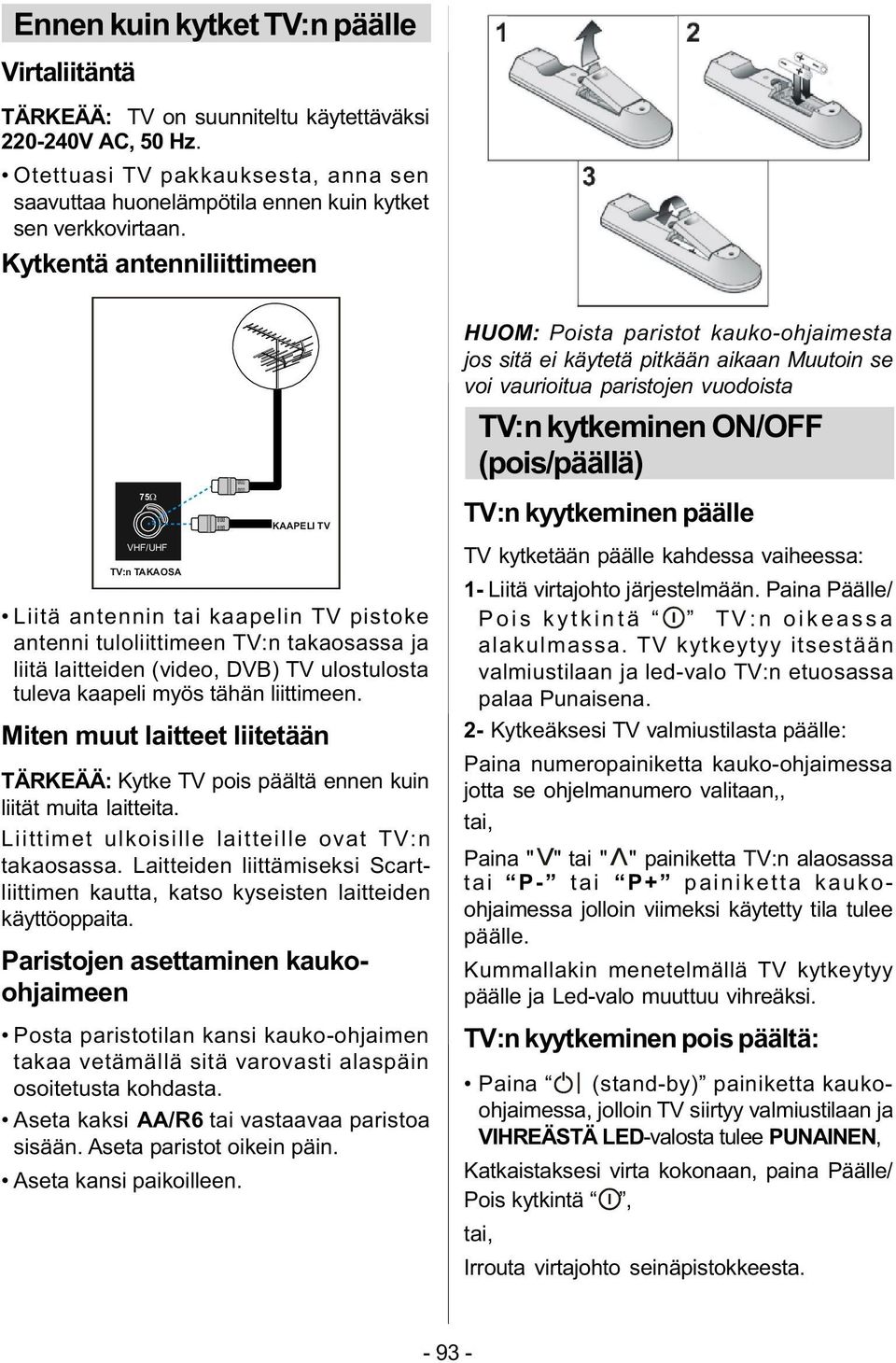

9 Ennen kuin kytket TV:n päälle Virtaliitäntä TÄRKEÄÄ: TV on suunniteltu käytettäväksi V AC, 50 Hz. Otettuasi TV pakkauksesta, anna sen saavuttaa huonelämpötila ennen kuin kytket sen verkkovirtaan. Kytkentä antenniliittimeen 75 VHF/UHF TV:n TAKAOSA KAAPELI TV Liitä antennin tai kaapelin TV pistoke antenni tuloliittimeen TV:n takaosassa ja liitä laitteiden (video, DVB) TV ulostulosta tuleva kaapeli myös tähän liittimeen. Miten muut laitteet liitetään TÄRKEÄÄ: Kytke TV pois päältä ennen kuin liität muita laitteita. Liittimet ulkoisille laitteille ovat TV:n takaosassa. Laitteiden liittämiseksi Scartliittimen kautta, katso kyseisten laitteiden käyttöoppaita. Paristojen asettaminen kaukoohjaimeen Posta paristotilan kansi kauko-ohjaimen takaa vetämällä sitä varovasti alaspäin osoitetusta kohdasta. Aseta kaksi AA/R6 tai vastaavaa paristoa sisään. Aseta paristot oikein päin. Aseta kansi paikoilleen. HUOM: Poista paristot kauko-ohjaimesta jos sitä ei käytetä pitkään aikaan Muutoin se voi vaurioitua paristojen vuodoista TV:n kytkeminen ON/OFF (pois/päällä) TV:n kyytkeminen päälle TV kytketään päälle kahdessa vaiheessa: 1- Liitä virtajohto järjestelmään. Paina Päälle/ Pois kytkintä TV:n oikeassa alakulmassa. TV kytkeytyy itsestään valmiustilaan ja led-valo TV:n etuosassa palaa Punaisena. 2- Kytkeäksesi TV valmiustilasta päälle: Paina numeropainiketta kauko-ohjaimessa jotta se ohjelmanumero valitaan,, tai, Paina " " tai" " painiketta TV:n alaosassa tai P- tai P+ painiketta kaukoohjaimessa jolloin viimeksi käytetty tila tulee päälle. Kummallakin menetelmällä TV kytkeytyy päälle ja Led-valo muuttuu vihreäksi. TV:n kyytkeminen pois päältä: Paina (stand-by) painiketta kaukoohjaimessa, jolloin TV siirtyy valmiustilaan ja VIHREÄSTÄ LED-valosta tulee PUNAINEN, Katkaistaksesi virta kokonaan, paina Päälle/ Pois kytkintä, tai, Irrouta virtajohto seinäpistokkeesta. -93-

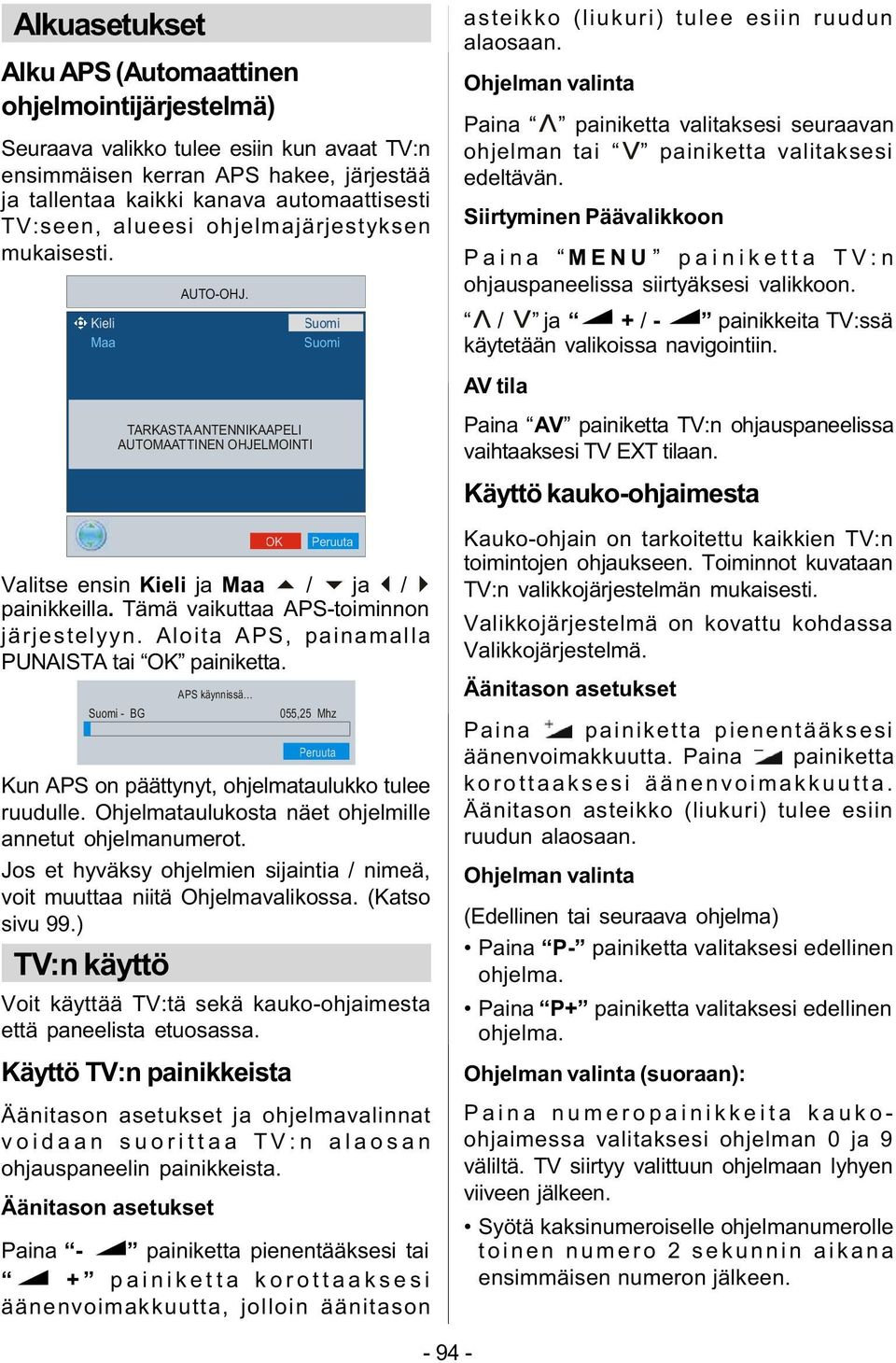

10 Alkuasetukset Alku APS (Automaattinen ohjelmointijärjestelmä) Seuraava valikko tulee esiin kun avaat TV:n ensimmäisen kerran APS hakee, järjestää ja tallentaa kaikki kanava automaattisesti TV:seen, alueesi ohjelmajärjestyksen mukaisesti. Kieli Maa AUTO-OHJ. TARKASTA ANTENNIKAAPELI AUTOMAATTINEN OHJELMOINTI OK Suomi Suomi Peruuta Valitse ensin Kieli ja Maa / ja / painikkeilla. Tämä vaikuttaa APS-toiminnon järjestelyyn. Aloita APS, painamalla PUNAISTA tai OK painiketta. Suomi - BG APS käynnissä 055,25 Mhz Peruuta Kun APS on päättynyt, ohjelmataulukko tulee ruudulle. Ohjelmataulukosta näet ohjelmille annetut ohjelmanumerot. Jos et hyväksy ohjelmien sijaintia / nimeä, voit muuttaa niitä Ohjelmavalikossa. (Katso sivu 99.) TV:n käyttö Voit käyttää TV:tä sekä kauko-ohjaimesta että paneelista etuosassa. Käyttö TV:n painikkeista Äänitason asetukset ja ohjelmavalinnat voidaan suorittaa TV:n alaosan ohjauspaneelin painikkeista. Äänitason asetukset Paina - painiketta pienentääksesi tai + painiketta korottaaksesi äänenvoimakkuutta, jolloin äänitason asteikko (liukuri) tulee esiin ruudun alaosaan. Ohjelman valinta Paina painiketta valitaksesi seuraavan ohjelman tai painiketta valitaksesi edeltävän. Siirtyminen Päävalikkoon Paina MENU painiketta TV:n ohjauspaneelissa siirtyäksesi valikkoon. / ja + / - painikkeita TV:ssä käytetään valikoissa navigointiin. AV tila Paina AV painiketta TV:n ohjauspaneelissa vaihtaaksesi TV EXT tilaan. Käyttö kauko-ohjaimesta Kauko-ohjain on tarkoitettu kaikkien TV:n toimintojen ohjaukseen. Toiminnot kuvataan TV:n valikkojärjestelmän mukaisesti. Valikkojärjestelmä on kovattu kohdassa Valikkojärjestelmä. Äänitason asetukset Paina painiketta pienentääksesi äänenvoimakkuutta. Paina painiketta korottaaksesi äänenvoimakkuutta. Äänitason asteikko (liukuri) tulee esiin ruudun alaosaan. Ohjelman valinta (Edellinen tai seuraava ohjelma) Paina P- painiketta valitaksesi edellinen ohjelma. Paina P+ painiketta valitaksesi edellinen ohjelma. Ohjelman valinta (suoraan): Paina numeropainikkeita kaukoohjaimessa valitaksesi ohjelman 0 ja 9 väliltä. TV siirtyy valittuun ohjelmaan lyhyen viiveen jälkeen. Syötä kaksinumeroiselle ohjelmanumerolle toinen numero 2 sekunnin aikana ensimmäisen numeron jälkeen. -94-

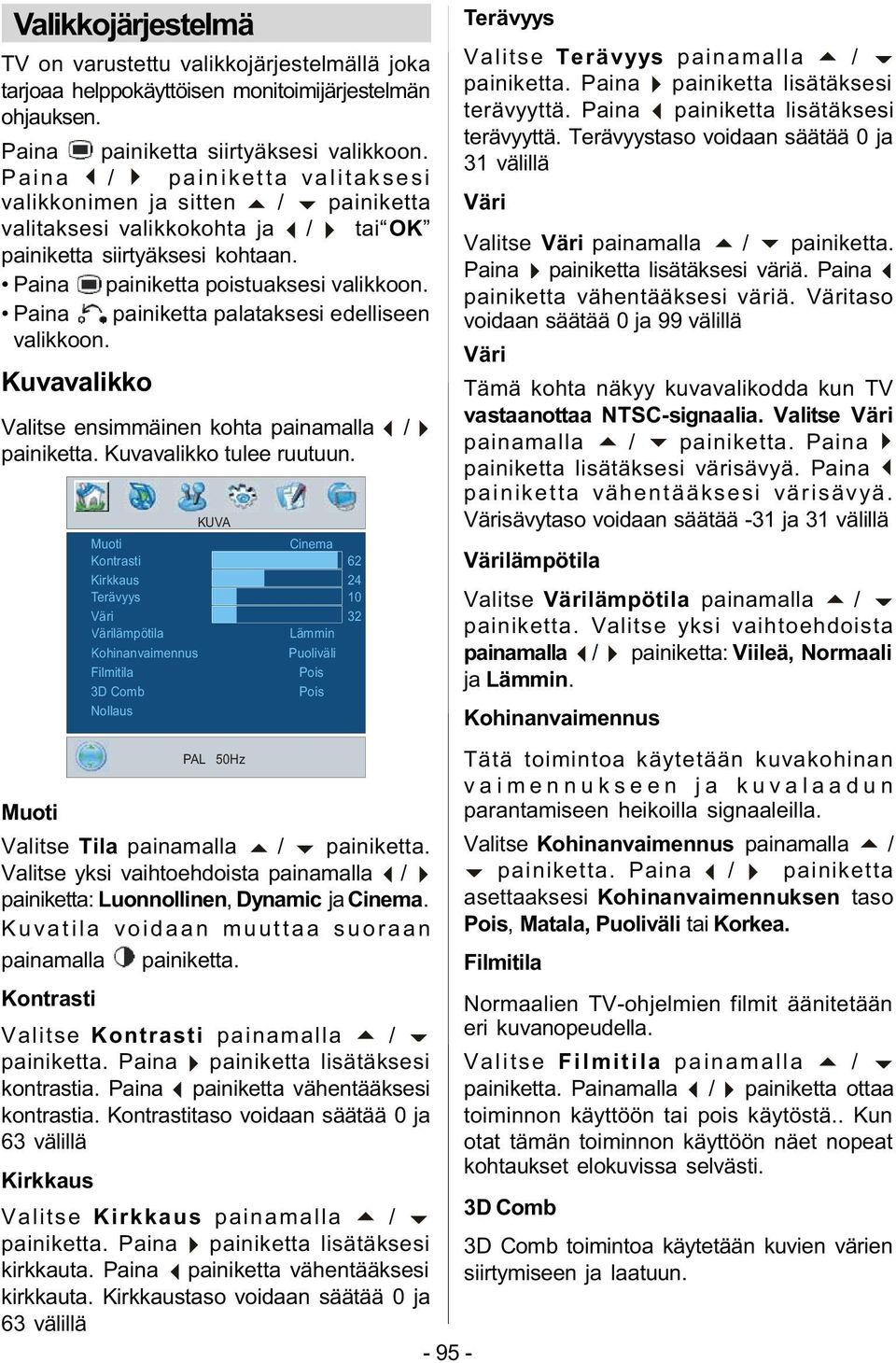

11 Valikkojärjestelmä TV on varustettu valikkojärjestelmällä joka tarjoaa helppokäyttöisen monitoimijärjestelmän ohjauksen. Paina painiketta siirtyäksesi valikkoon. Paina / painiketta valitaksesi valikkonimen ja sitten / painiketta valitaksesi valikkokohta ja / tai OK painiketta siirtyäksesi kohtaan. Paina painiketta poistuaksesi valikkoon. Paina painiketta palataksesi edelliseen valikkoon. Kuvavalikko Valitse ensimmäinen kohta painamalla / painiketta. Kuvavalikko tulee ruutuun. KUVA Muoti Kontrasti Kirkkaus Terävyys Väri Värilämpötila Kohinanvaimennus Filmitila 3D Comb Nollaus Cinema Lämmin Puoliväli Pois Pois Terävyys Valitse Terävyys painamalla / painiketta. Paina painiketta lisätäksesi terävyyttä. Paina painiketta lisätäksesi terävyyttä. Terävyystaso voidaan säätää 0 ja 31 välillä Väri Valitse Väri painamalla / painiketta. Paina painiketta lisätäksesi väriä. Paina painiketta vähentääksesi väriä. Väritaso voidaan säätää 0 ja 99 välillä Väri Tämä kohta näkyy kuvavalikodda kun TV vastaanottaa NTSC-signaalia. Valitse Väri painamalla / painiketta. Paina painiketta lisätäksesi värisävyä. Paina painiketta vähentääksesi värisävyä. Värisävytaso voidaan säätää -31 ja 31 välillä Värilämpötila Valitse Värilämpötila painamalla / painiketta. Valitse yksi vaihtoehdoista painamalla / painiketta: Viileä, Normaali ja Lämmin. Kohinanvaimennus PAL 50Hz Tätä toimintoa käytetään kuvakohinan vaimennukseen ja kuvalaadun Muoti parantamiseen heikoilla signaaleilla. Valitse Tila painamalla / painiketta. Valitse Kohinanvaimennus painamalla / Valitse yksi vaihtoehdoista painamalla / painiketta. Paina / painiketta painiketta: Luonnollinen, Dynamic ja Cinema. asettaaksesi Kohinanvaimennuksen taso Kuvatila voidaan muuttaa suoraan Pois, Matala, Puoliväli tai Korkea. painamalla painiketta. Filmitila Kontrasti Normaalien TV-ohjelmien filmit äänitetään Valitse Kontrasti painamalla / eri kuvanopeudella. painiketta. Paina painiketta lisätäksesi Valitse Filmitila painamalla / kontrastia. Paina painiketta vähentääksesi painiketta. Painamalla / painiketta ottaa kontrastia. Kontrastitaso voidaan säätää 0 ja toiminnon käyttöön tai pois käytöstä.. Kun 63 välillä otat tämän toiminnon käyttöön näet nopeat Kirkkaus kohtaukset elokuvissa selvästi. Valitse Kirkkaus painamalla / 3D Comb painiketta. Paina painiketta lisätäksesi 3D Comb toimintoa käytetään kuvien värien kirkkauta. Paina painiketta vähentääksesi siirtymiseen ja laatuun. kirkkauta. Kirkkaustaso voidaan säätää 0 ja 63 välillä -95-

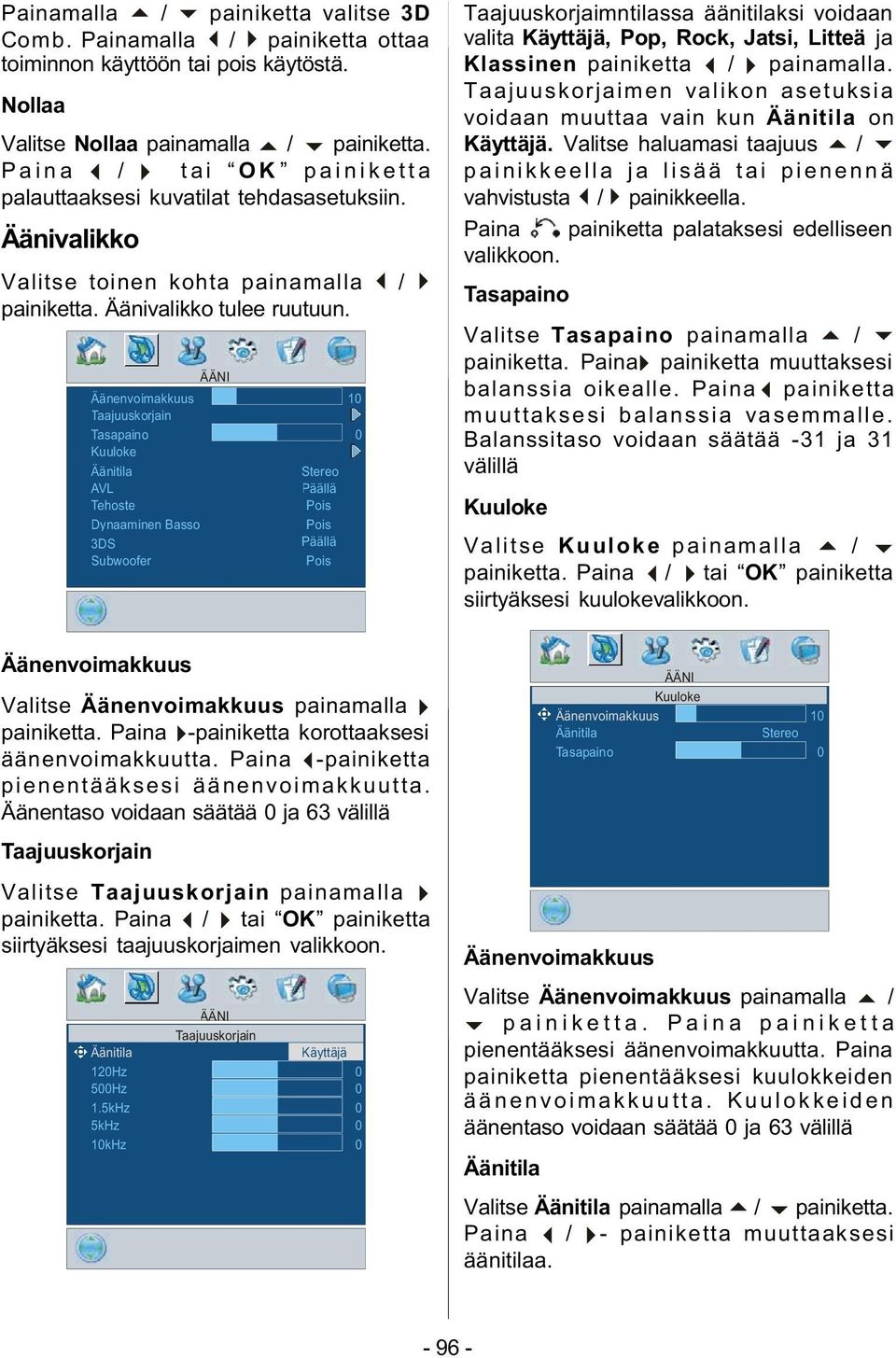

12 Painamalla / painiketta valitse 3D Comb. Painamalla / painiketta ottaa toiminnon käyttöön tai pois käytöstä. Nollaa Valitse Nollaa painamalla / painiketta. Paina / tai OK painiketta palauttaaksesi kuvatilat tehdasasetuksiin. Äänivalikko Valitse toinen kohta painamalla / painiketta. Äänivalikko tulee ruutuun. ÄÄNI Äänenvoimakkuus Taajuuskorjain Tasapaino Kuuloke Äänitila AVL Tehoste Dynaaminen Basso 3DS Subwoofer Stereo Päällä Pois Pois Päällä Pois 10 0 Taajuuskorjaimntilassa äänitilaksi voidaan valita Käyttäjä, Pop, Rock, Jatsi, Litteä ja Klassinen painiketta / painamalla. Taajuuskorjaimen valikon asetuksia voidaan muuttaa vain kun Äänitila on Käyttäjä. Valitse haluamasi taajuus / painikkeella ja lisää tai pienennä vahvistusta / painikkeella. Paina painiketta palataksesi edelliseen valikkoon. Tasapaino Valitse Tasapaino painamalla / painiketta. Paina painiketta muuttaksesi balanssia oikealle. Paina painiketta muuttaksesi balanssia vasemmalle. Balanssitaso voidaan säätää -31 ja 31 välillä Kuuloke Valitse Kuuloke painamalla / painiketta. Paina / tai OK painiketta siirtyäksesi kuulokevalikkoon. Äänenvoimakkuus Valitse Äänenvoimakkuus painamalla painiketta. Paina -painiketta korottaaksesi äänenvoimakkuutta. Paina -painiketta pienentääksesi äänenvoimakkuutta. Äänentaso voidaan säätää 0 ja 63 välillä Taajuuskorjain Valitse Taajuuskorjain painamalla painiketta. Paina / tai OK painiketta siirtyäksesi taajuuskorjaimen valikkoon. Äänitila 120Hz 500Hz 1.5kHz 5kHz 10kHz ÄÄNI Taajuuskorjain Käyttäjä ÄÄNI Kuuloke Äänenvoimakkuus Äänitila Tasapaino Stereo Äänenvoimakkuus Valitse Äänenvoimakkuus painamalla / painiketta. Paina painiketta pienentääksesi äänenvoimakkuutta. Paina painiketta pienentääksesi kuulokkeiden äänenvoimakkuutta. Kuulokkeiden äänentaso voidaan säätää 0 ja 63 välillä Äänitila Valitse Äänitila painamalla / painiketta. Paina / - painiketta muuttaaksesi äänitilaa

13 Äänitilaa käytetään kuulokkeiden äänitilan tunnistamiseen ja se voidaan asettaa mono, stereo, dual a tai dual b tilaan lähetyksen mukaan. Tasapaino Valitse Tasapaino painamalla / painiketta. Paina painiketta muuttaksesi balanssia oikealle. Paina painiketta muuttaksesi balanssia vasemmalle. Balanssitaso voidaan säätää -31 ja 31 välillä Paina painiketta palataksesi edelliseen valikkoon. Äänitila Valitse Äänitila painamalla / painiketta. Paina / painiketta muuttaaksesi tilaa. Voit valita Mono, Stereo, Dual A tai Dual B tilan, vain jos valittu kanava tukee kyseistä tilaa. Jos kyseessä on kaksikielinen (Dual Sound) lähetys, voit valita alkuperäisen tai jälkiäänitetyn kielen käyttämällä tila vaihtoehtoa. AVL Automaattinen äänitason rajoitin (AVL) toiminto säätää äänen kiinteään ulostulotasoon ohjelmien välillä, joissa on eri äänitasot. Painamalla / painiketta ottaa toiminnon käyttöön tai pois käytöstä.. Tehoste Voit käyttää tätä toimintoa ottaaksesi äänitehoste käyttöön tai pois käytöstä. Jos käytettävä äänijärjestelmä on Mono ja äänitehoste on asetettu Päälle, kuuluu ääni Stereo muodossa. Jos ääni on Stereo, ottamalla tämä tehoste käyttöön, antaa äänelle enemmän avaruutta. Painamalla / painiketta ottaa toiminnon käyttöön tai pois käytöstä.. Dynaaminen Basso Dynaaminen Basso käytetään TV.n basson tehostamiseen. Valitse Dynaaminen Basso painamalla / painiketta. Painamalla / painiketta asetat dynaamisen basson Matala, Korkea tai Pois tilaan. Ei ole suositeltavaa valita Kporkea jos ääntä kuunnellaan korkealla äänentasolla. Olemassa on subwoofer ulostulo joka hyväksyy aktiivisen subwooferin jos haluat luoda erittäin korkeita bassotason. 3DS Tätä toimintoa käytetään luomaan vaikutelma että ääni tulee koko huoneen ympäriltä kuin vain kaiuttimista. Painamalla / painikkeita ottaa toiminnon käyttöön tai pois käytöstä.. Subwoofer Laitteeseen voidaan myös kytkeä ulkoinen aktiivi subwoofer joka antaa syvemmän basson. Valitse Subwoofer painamalla / painiketta. Subwoofer voidaan asettaa päälle tai Pois.. Aseta Subwoofer Päälle jos liität ulkoisen subwooferin laitteeseen. Ominaisuusvalikko Valitse kolmas kohta painamalla / painiketta. Ominaisuusvalikko tulee ruutuun. Uniajastin OMINAISUUS Uniajastin Lapsilukko Kieli Ext-2 Out Oletus Zoom Sinitausta Valikon Tausta Kuvaruutunäytön Viive TXT Kieli Ruudunsäästäjä Pois Pois Suomi EXT - 1 Panoramic Päällä Läpikuultava 30 s West Valitse Uniajastin / painikkeella. Ajastin voidaan ohjelmoida pois, ja 2 tuntia välille 10 minuutin jaksoissa painamalla / painiketta. Jos uniajastin on aktivoitu, -97-

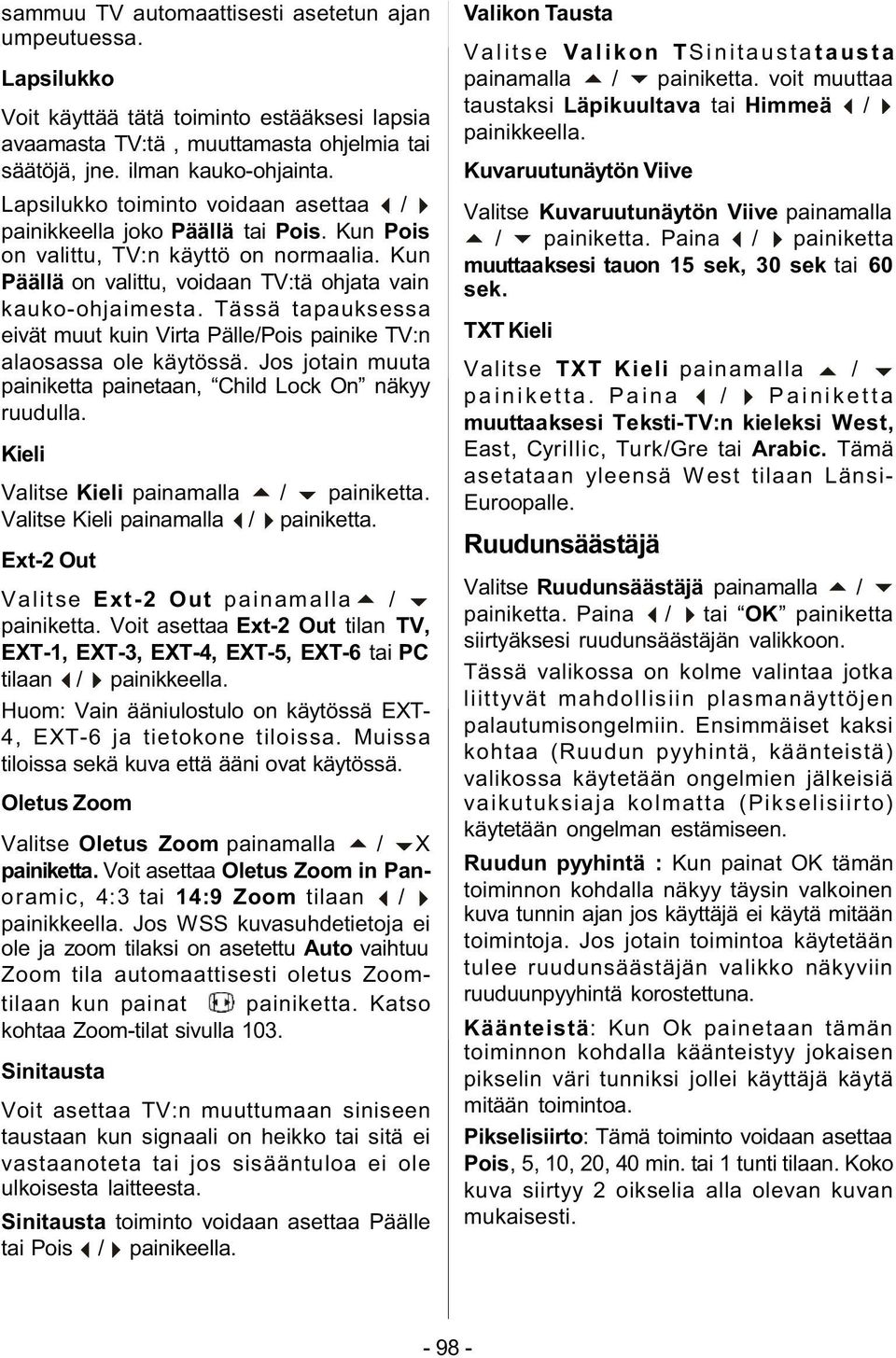

14 sammuu TV automaattisesti asetetun ajan umpeutuessa. Lapsilukko Voit käyttää tätä toiminto estääksesi lapsia avaamasta TV:tä, muuttamasta ohjelmia tai säätöjä, jne. ilman kauko-ohjainta. Lapsilukko toiminto voidaan asettaa / painikkeella joko Päällä tai Pois. KunPois on valittu, TV:n käyttö on normaalia. Kun Päällä on valittu, voidaan TV:tä ohjata vain kauko-ohjaimesta. Tässä tapauksessa eivät muut kuin Virta Pälle/Pois painike TV:n alaosassa ole käytössä. Jos jotain muuta painiketta painetaan, Child Lock On näkyy ruudulla. Kieli Valitse Kieli painamalla / painiketta. Valitse Kieli painamalla / painiketta. Ext-2 Out Valitse Ext-2 Out painamalla / painiketta. Voit asettaa Ext-2 Out tilan TV, EXT-1, EXT-3, EXT-4, EXT-5, EXT-6 tai PC tilaan / painikkeella. Huom: Vain ääniulostulo on käytössä EXT- 4, EXT-6 ja tietokone tiloissa. Muissa tiloissa sekä kuva että ääni ovat käytössä. Oletus Zoom Valitse Oletus Zoom painamalla / X painiketta. Voit asettaa Oletus Zoom in Panoramic, 4:3 tai 14:9 Zoom tilaan / painikkeella. Jos WSS kuvasuhdetietoja ei ole ja zoom tilaksi on asetettu Auto vaihtuu Zoom tila automaattisesti oletus Zoomtilaan kun painat painiketta. Katso kohtaa Zoom-tilat sivulla 103. Sinitausta Voit asettaa TV:n muuttumaan siniseen taustaan kun signaali on heikko tai sitä ei vastaanoteta tai jos sisääntuloa ei ole ulkoisesta laitteesta. Sinitausta toiminto voidaan asettaa Päälle tai Pois / painikeella. Valikon Tausta Valitse Valikon TSinitaustatausta painamalla / painiketta. voit muuttaa taustaksi Läpikuultava tai Himmeä / painikkeella. Kuvaruutunäytön Viive Valitse Kuvaruutunäytön Viive painamalla / painiketta. Paina / painiketta muuttaaksesi tauon 15 sek, 30 sek tai 60 sek. TXT Kieli Valitse TXT Kieli painamalla / painiketta. Paina / Painiketta muuttaaksesi Teksti-TV:n kieleksi West, East, Cyrillic, Turk/Gre tai Arabic. Tämä asetataan yleensä West tilaan Länsi- Euroopalle. Ruudunsäästäjä Valitse Ruudunsäästäjä painamalla / painiketta. Paina / tai OK painiketta siirtyäksesi ruudunsäästäjän valikkoon. Tässä valikossa on kolme valintaa jotka liittyvät mahdollisiin plasmanäyttöjen palautumisongelmiin. Ensimmäiset kaksi kohtaa (Ruudun pyyhintä, käänteistä) valikossa käytetään ongelmien jälkeisiä vaikutuksiaja kolmatta (Pikselisiirto) käytetään ongelman estämiseen. Ruudun pyyhintä : Kun painat OK tämän toiminnon kohdalla näkyy täysin valkoinen kuva tunnin ajan jos käyttäjä ei käytä mitään toimintoja. Jos jotain toimintoa käytetään tulee ruudunsäästäjän valikko näkyviin ruuduunpyyhintä korostettuna. Käänteistä: Kun Ok painetaan tämän toiminnon kohdalla käänteistyy jokaisen pikselin väri tunniksi jollei käyttäjä käytä mitään toimintoa. Pikselisiirto: Tämä toiminto voidaan asettaa Pois, 5, 10, 20, 40 min. tai 1 tunti tilaan. Koko kuva siirtyy 2 oikselia alla olevan kuvan mukaisesti. -98-

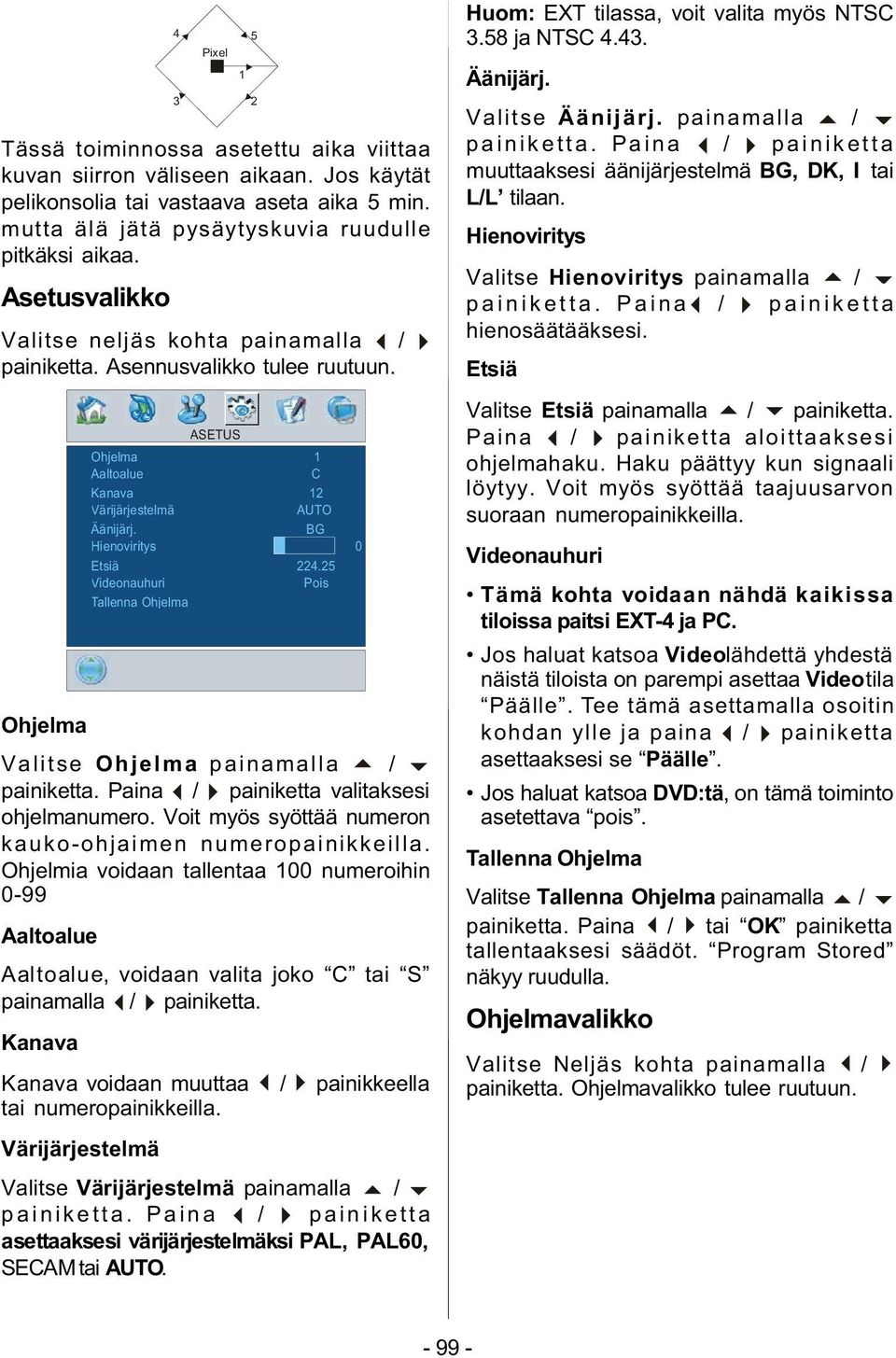

15 4 5 Pixel Tässä toiminnossa asetettu aika viittaa kuvan siirron väliseen aikaan. Jos käytät pelikonsolia tai vastaava aseta aika 5 min. mutta älä jätä pysäytyskuvia ruudulle pitkäksi aikaa. Asetusvalikko Valitse neljäs kohta painamalla / painiketta. Asennusvalikko tulee ruutuun. ASETUS Ohjelma Aaltoalue Kanava Värijärjestelmä Äänijärj. Hienoviritys 1 C 12 AUTO BG Etsiä Videonauhuri Pois Tallenna Ohjelma Ohjelma Valitse Ohjelma painamalla / painiketta. Paina / painiketta valitaksesi ohjelmanumero. Voit myös syöttää numeron kauko-ohjaimen numeropainikkeilla. Ohjelmia voidaan tallentaa 100 numeroihin 0-99 Aaltoalue Aaltoalue, voidaan valita joko C tai S painamalla / painiketta. Kanava Kanava voidaan muuttaa / painikkeella tai numeropainikkeilla. Värijärjestelmä Valitse Värijärjestelmä painamalla / painiketta. Paina / painiketta asettaaksesi värijärjestelmäksi PAL, PAL60, SECAM tai AUTO. 0 Huom: EXT tilassa, voit valita myös NTSC 3.58 ja NTSC Äänijärj. Valitse Äänijärj. painamalla / painiketta. Paina / painiketta muuttaaksesi äänijärjestelmä BG, DK, I tai L/L tilaan. Hienoviritys Valitse Hienoviritys painamalla / painiketta. Paina / painiketta hienosäätääksesi. Etsiä Valitse Etsiä painamalla / painiketta. Paina / painiketta aloittaaksesi ohjelmahaku. Haku päättyy kun signaali löytyy. Voit myös syöttää taajuusarvon suoraan numeropainikkeilla. Videonauhuri Tämä kohta voidaan nähdä kaikissa tiloissa paitsi EXT-4 ja PC. Jos haluat katsoa Videolähdettä yhdestä näistä tiloista on parempi asettaa Videotila Päälle. Tee tämä asettamalla osoitin kohdan ylle ja paina / painiketta asettaaksesi se Päälle. Jos haluat katsoa DVD:tä, on tämä toiminto asetettava pois. Tallenna Ohjelma Valitse Tallenna Ohjelma painamalla / painiketta. Paina / tai OK painiketta tallentaaksesi säädöt. Program Stored näkyy ruudulla. Ohjelmavalikko Valitse Neljäs kohta painamalla / painiketta. Ohjelmavalikko tulee ruutuun. -99-

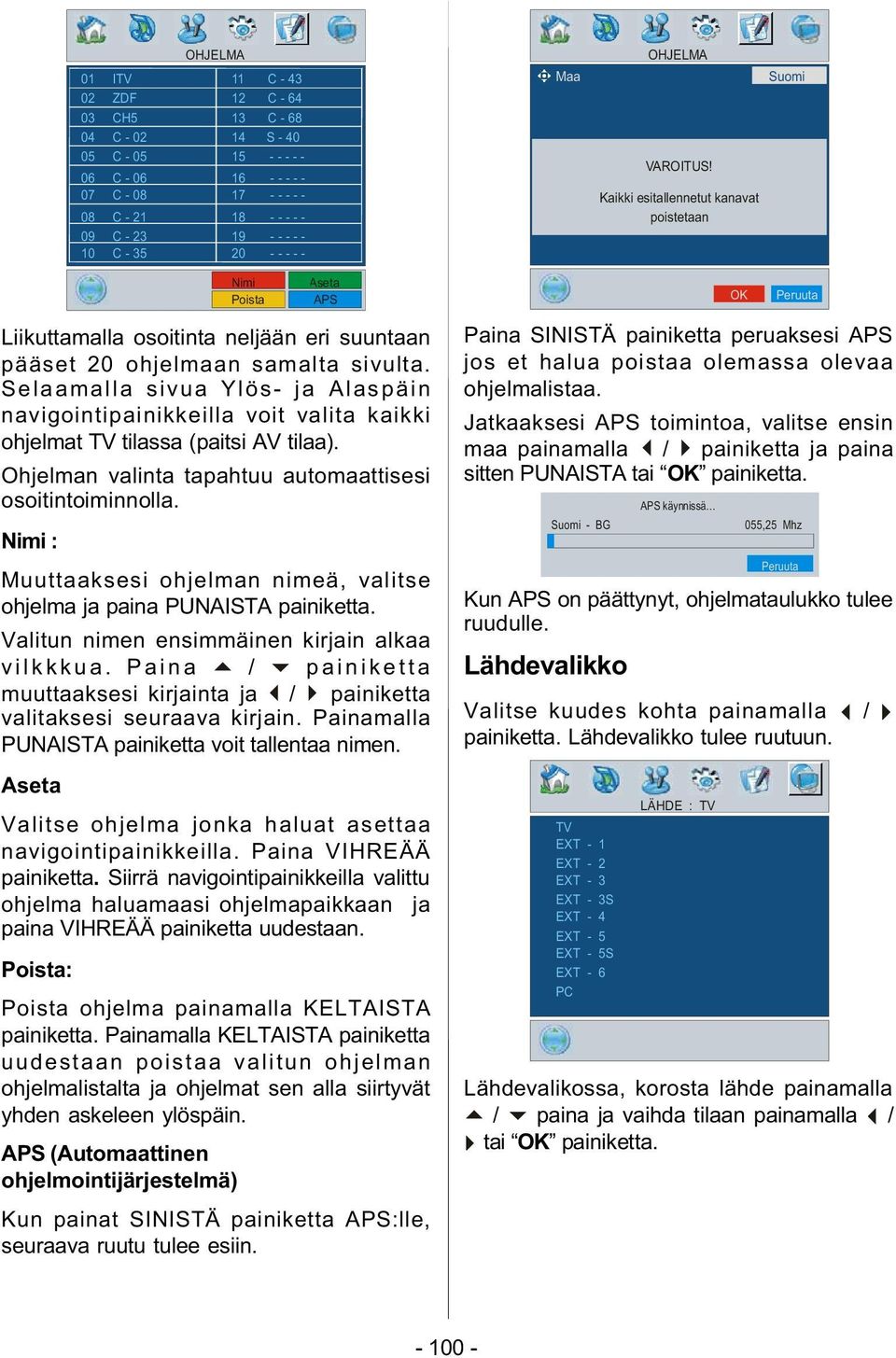

16 01 ITV 02 ZDF 03 CH5 04 C C C C C C C - 35 OHJELMA 11 C C C S Maa OHJELMA VAROITUS! Kaikki esitallennetut kanavat poistetaan Suomi Nimi Poista Aseta APS Liikuttamalla osoitinta neljään eri suuntaan pääset 20 ohjelmaan samalta sivulta. Selaamalla sivua Ylös- ja Alaspäin navigointipainikkeilla voit valita kaikki ohjelmat TV tilassa (paitsi AV tilaa). Ohjelman valinta tapahtuu automaattisesi osoitintoiminnolla. Nimi : Muuttaaksesi ohjelman nimeä, valitse ohjelma ja paina PUNAISTA painiketta. Valitun nimen ensimmäinen kirjain alkaa vilkkkua. Paina / painiketta muuttaaksesi kirjainta ja / painiketta valitaksesi seuraava kirjain. Painamalla PUNAISTA painiketta voit tallentaa nimen. Aseta Valitse ohjelma jonka haluat asettaa navigointipainikkeilla. Paina VIHREÄÄ painiketta. Siirrä navigointipainikkeilla valittu ohjelma haluamaasi ohjelmapaikkaan ja paina VIHREÄÄ painiketta uudestaan. Poista: Poista ohjelma painamalla KELTAISTA painiketta. Painamalla KELTAISTA painiketta uudestaan poistaa valitun ohjelman ohjelmalistalta ja ohjelmat sen alla siirtyvät yhden askeleen ylöspäin. APS (Automaattinen ohjelmointijärjestelmä) Kun painat SINISTÄ painiketta APS:lle, seuraava ruutu tulee esiin. OK Peruuta Paina SINISTÄ painiketta peruaksesi APS jos et halua poistaa olemassa olevaa ohjelmalistaa. Jatkaaksesi APS toimintoa, valitse ensin maa painamalla / painiketta ja paina sitten PUNAISTA tai OK painiketta. Suomi - BG APS käynnissä 055,25 Mhz Peruuta Kun APS on päättynyt, ohjelmataulukko tulee ruudulle. Lähdevalikko Valitse kuudes kohta painamalla / painiketta. Lähdevalikko tulee ruutuun. TV EXT - 1 EXT - 2 EXT - 3 EXT - 3S EXT - 4 EXT - 5 EXT - 5S EXT - 6 PC LÄHDE : TV Lähdevalikossa, korosta lähde painamalla / paina ja vaihda tilaan painamalla / tai OK painiketta

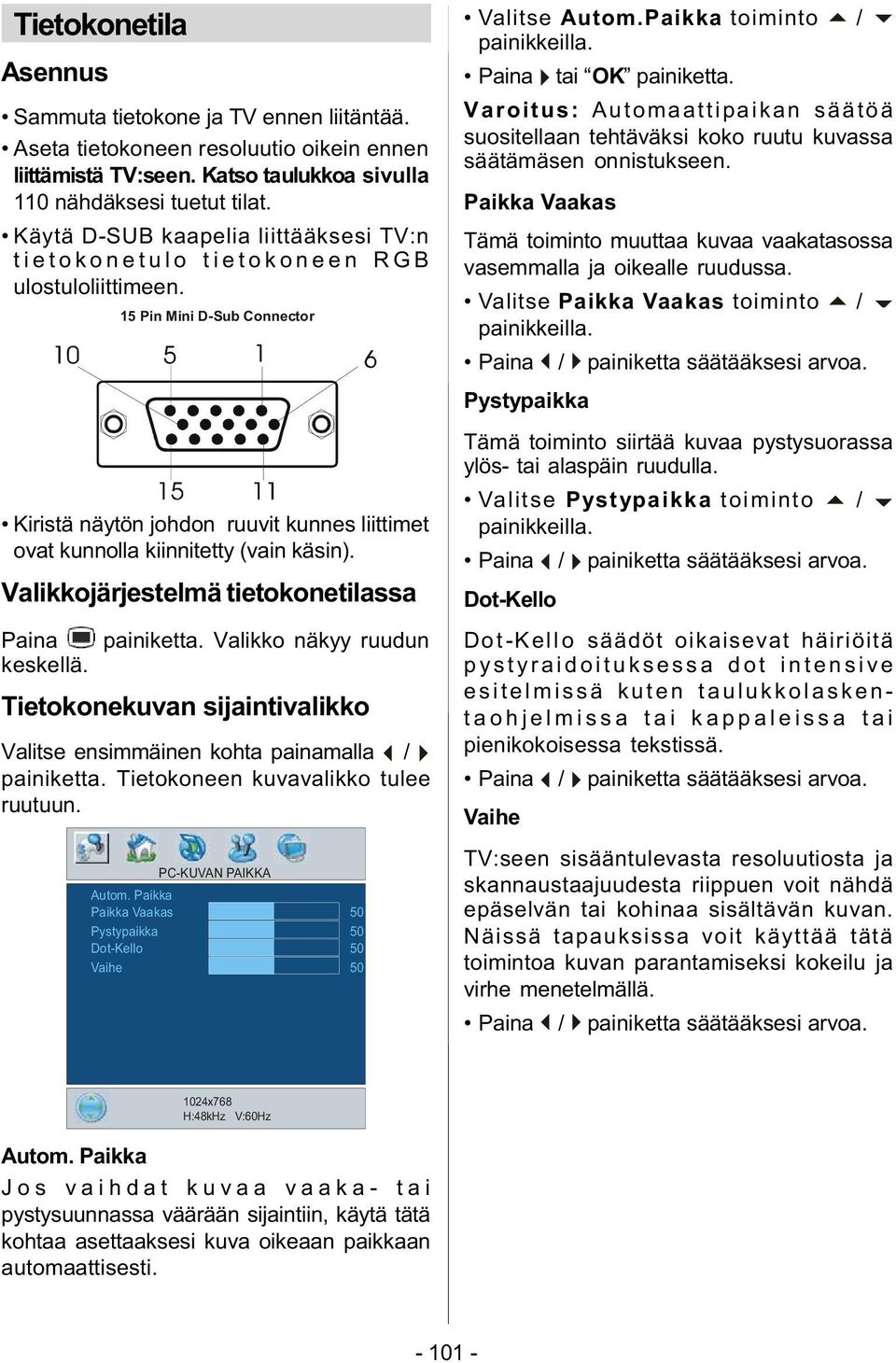

17 Tietokonetila Asennus Sammuta tietokone ja TV ennen liitäntää. Aseta tietokoneen resoluutio oikein ennen liittämistä TV:seen. Katso taulukkoa sivulla 110 nähdäksesi tuetut tilat. Käytä D-SUB kaapelia liittääksesi TV:n tietokonetulo tietokoneen RGB ulostuloliittimeen. 15 Pin Mini D-Sub Connector Kiristä näytön johdon ruuvit kunnes liittimet ovat kunnolla kiinnitetty (vain käsin). Valikkojärjestelmä tietokonetilassa Paina painiketta. Valikko näkyy ruudun keskellä. Tietokonekuvan sijaintivalikko Valitse ensimmäinen kohta painamalla / painiketta. Tietokoneen kuvavalikko tulee ruutuun. PC-KUVAN PAIKKA Autom. Paikka Paikka Vaakas Pystypaikka Dot-Kello Vaihe Valitse Autom.Paikka toiminto / painikkeilla. Paina tai OK painiketta. Varoitus: Automaattipaikan säätöä suositellaan tehtäväksi koko ruutu kuvassa säätämäsen onnistukseen. Paikka Vaakas Tämä toiminto muuttaa kuvaa vaakatasossa vasemmalla ja oikealle ruudussa. Valitse Paikka Vaakas toiminto / painikkeilla. Paina / painiketta säätääksesi arvoa. Pystypaikka Tämä toiminto siirtää kuvaa pystysuorassa ylös- tai alaspäin ruudulla. Valitse Pystypaikka toiminto / painikkeilla. Paina / painiketta säätääksesi arvoa. Dot-Kello Dot-Kello säädöt oikaisevat häiriöitä pystyraidoituksessa dot intensive esitelmissä kuten taulukkolaskentaohjelmissa tai kappaleissa tai pienikokoisessa tekstissä. Paina / painiketta säätääksesi arvoa. Vaihe TV:seen sisääntulevasta resoluutiosta ja skannaustaajuudesta riippuen voit nähdä epäselvän tai kohinaa sisältävän kuvan. Näissä tapauksissa voit käyttää tätä toimintoa kuvan parantamiseksi kokeilu ja virhe menetelmällä. Paina / painiketta säätääksesi arvoa. 1024x768 H:48kHz V:60Hz Autom. Paikka Jos vaihdat kuvaa vaaka- tai pystysuunnassa väärään sijaintiin, käytä tätä kohtaa asettaaksesi kuva oikeaan paikkaan automaattisesti

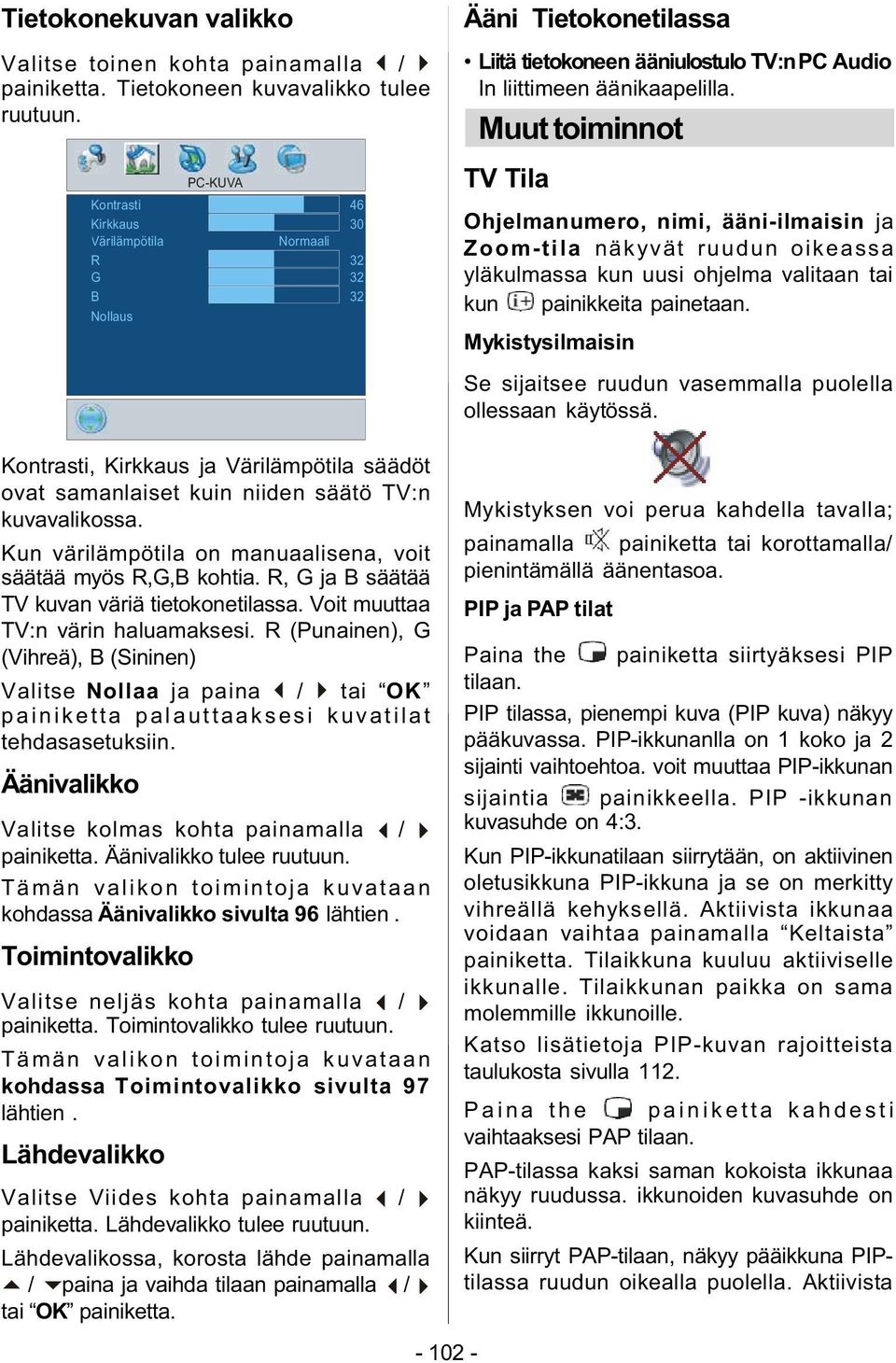

18 Tietokonekuvan valikko Valitse toinen kohta painamalla / painiketta. Tietokoneen kuvavalikko tulee ruutuun. Kontrasti Kirkkaus Värilämpötila R G PC-KUVA Normaali B 32 Nollaus Ääni Tietokonetilassa Liitä tietokoneen ääniulostulo TV:nPC Audio In liittimeen äänikaapelilla. Muut toiminnot TV Tila Ohjelmanumero, nimi, ääni-ilmaisin ja Zoom-tila näkyvät ruudun oikeassa yläkulmassa kun uusi ohjelma valitaan tai kun painikkeita painetaan. Mykistysilmaisin Se sijaitsee ruudun vasemmalla puolella ollessaan käytössä. Kontrasti, Kirkkaus ja Värilämpötila säädöt ovat samanlaiset kuin niiden säätö TV:n kuvavalikossa. Kun värilämpötila on manuaalisena, voit säätää myös R,G,B kohtia. R, G ja B säätää TV kuvan väriä tietokonetilassa. Voit muuttaa TV:n värin haluamaksesi. R (Punainen), G (Vihreä), B (Sininen) Valitse Nollaa ja paina / tai OK painiketta palauttaaksesi kuvatilat tehdasasetuksiin. Äänivalikko Valitse kolmas kohta painamalla / painiketta. Äänivalikko tulee ruutuun. Tämän valikon toimintoja kuvataan kohdassa Äänivalikko sivulta 96 lähtien. Toimintovalikko Valitse neljäs kohta painamalla / painiketta. Toimintovalikko tulee ruutuun. Tämän valikon toimintoja kuvataan kohdassa Toimintovalikko sivulta 97 lähtien. Lähdevalikko Valitse Viides kohta painamalla / painiketta. Lähdevalikko tulee ruutuun. Lähdevalikossa, korosta lähde painamalla / paina ja vaihda tilaan painamalla / tai OK painiketta Mykistyksen voi perua kahdella tavalla; painamalla painiketta tai korottamalla/ pienintämällä äänentasoa. PIP ja PAP tilat Paina the painiketta siirtyäksesi PIP tilaan. PIP tilassa, pienempi kuva (PIP kuva) näkyy pääkuvassa. PIP-ikkunanlla on 1 koko ja 2 sijainti vaihtoehtoa. voit muuttaa PIP-ikkunan sijaintia painikkeella. PIP -ikkunan kuvasuhde on 4:3. Kun PIP-ikkunatilaan siirrytään, on aktiivinen oletusikkuna PIP-ikkuna ja se on merkitty vihreällä kehyksellä. Aktiivista ikkunaa voidaan vaihtaa painamalla Keltaista painiketta. Tilaikkuna kuuluu aktiiviselle ikkunalle. Tilaikkunan paikka on sama molemmille ikkunoille. Katso lisätietoja PIP-kuvan rajoitteista taulukosta sivulla 112. Paina the painiketta kahdesti vaihtaaksesi PAP tilaan. PAP-tilassa kaksi saman kokoista ikkunaa näkyy ruudussa. ikkunoiden kuvasuhde on kiinteä. Kun siirryt PAP-tilaan, näkyy pääikkuna PIPtilassa ruudun oikealla puolella. Aktiivista

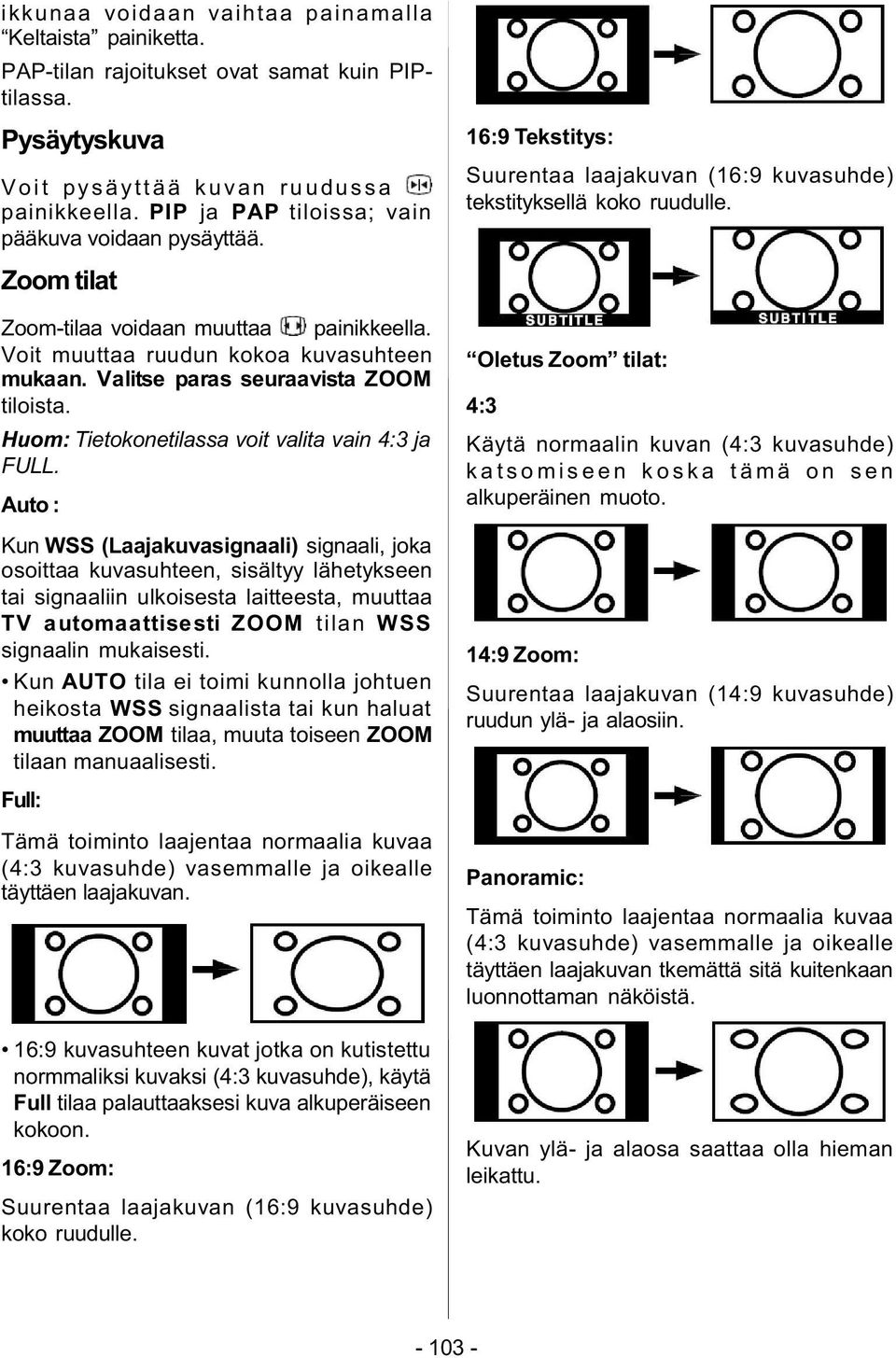

19 ikkunaa voidaan vaihtaa painamalla Keltaista painiketta. PAP-tilan rajoitukset ovat samat kuin PIPtilassa. Pysäytyskuva Voit pysäyttää kuvan ruudussa painikkeella. PIP ja PAP tiloissa; vain pääkuva voidaan pysäyttää. Zoom tilat Zoom-tilaa voidaan muuttaa painikkeella. Voit muuttaa ruudun kokoa kuvasuhteen mukaan. Valitse paras seuraavista ZOOM tiloista. Huom: Tietokonetilassa voit valita vain 4:3 ja FULL. Auto : Kun WSS (Laajakuvasignaali) signaali, joka osoittaa kuvasuhteen, sisältyy lähetykseen tai signaaliin ulkoisesta laitteesta, muuttaa TV automaattisesti ZOOM tilan WSS signaalin mukaisesti. Kun AUTO tila ei toimi kunnolla johtuen heikosta WSS signaalista tai kun haluat muuttaa ZOOM tilaa, muuta toiseen ZOOM tilaan manuaalisesti. Full: Tämä toiminto laajentaa normaalia kuvaa (4:3 kuvasuhde) vasemmalle ja oikealle täyttäen laajakuvan. 16:9 kuvasuhteen kuvat jotka on kutistettu normmaliksi kuvaksi (4:3 kuvasuhde), käytä Full tilaa palauttaaksesi kuva alkuperäiseen kokoon. 16:9 Zoom: Suurentaa laajakuvan (16:9 kuvasuhde) koko ruudulle. 16:9 Tekstitys: Suurentaa laajakuvan (16:9 kuvasuhde) tekstityksellä koko ruudulle. Oletus Zoom tilat: 4:3 Käytä normaalin kuvan (4:3 kuvasuhde) katsomiseen koska tämä on sen alkuperäinen muoto. 14:9 Zoom: Suurentaa laajakuvan (14:9 kuvasuhde) ruudun ylä- ja alaosiin. Panoramic: Tämä toiminto laajentaa normaalia kuvaa (4:3 kuvasuhde) vasemmalle ja oikealle täyttäen laajakuvan tkemättä sitä kuitenkaan luonnottaman näköistä. Kuvan ylä- ja alaosa saattaa olla hieman leikattu

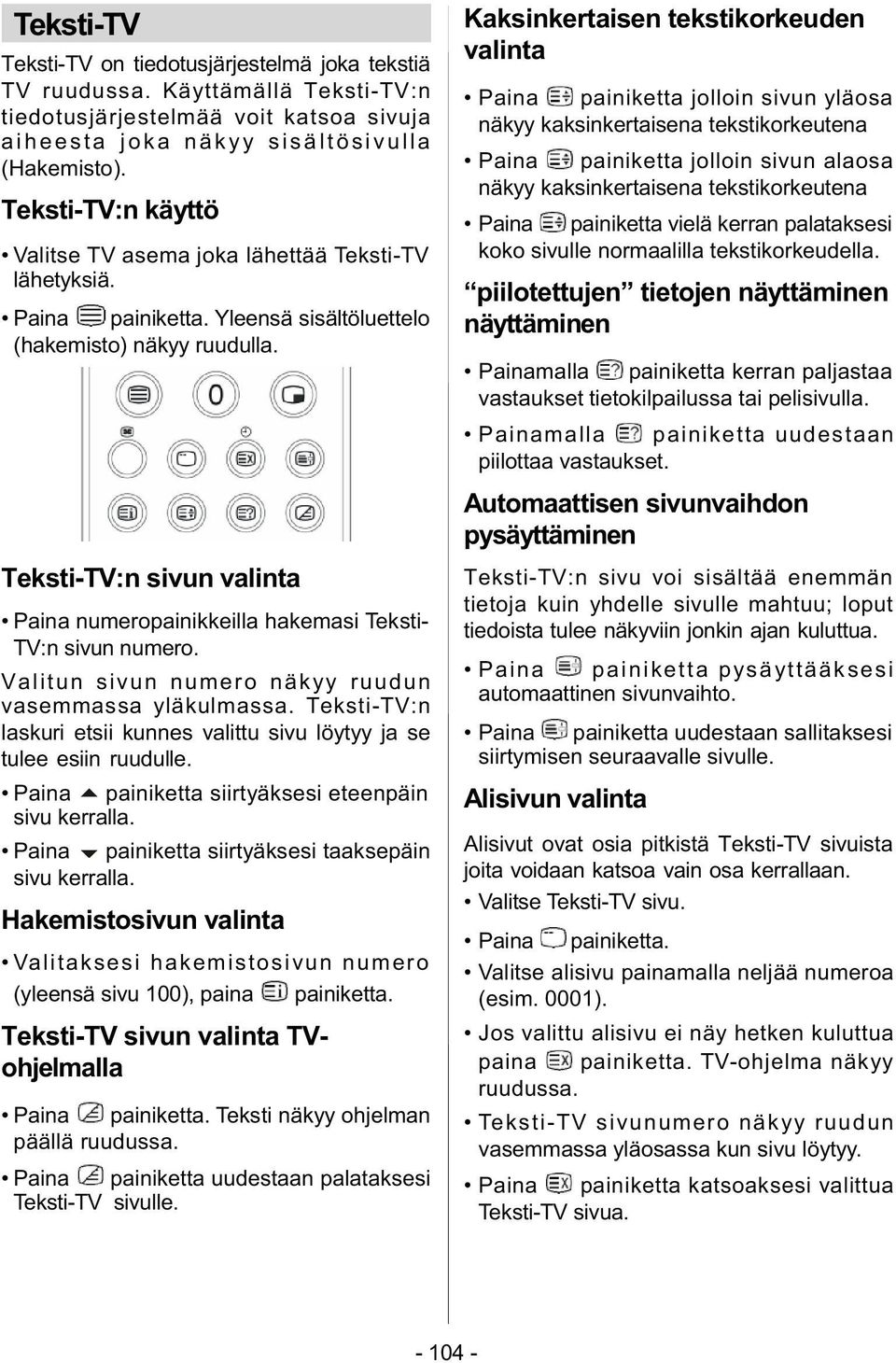

20 Teksti-TV Teksti-TV on tiedotusjärjestelmä joka tekstiä TV ruudussa. Käyttämällä Teksti-TV:n tiedotusjärjestelmää voit katsoa sivuja aiheesta joka näkyy sisältösivulla (Hakemisto). Teksti-TV:n käyttö Valitse TV asema joka lähettää Teksti-TV lähetyksiä. Paina painiketta. Yleensä sisältöluettelo (hakemisto) näkyy ruudulla. Teksti-TV:n sivun valinta Paina numeropainikkeilla hakemasi Teksti- TV:n sivun numero. Valitun sivun numero näkyy ruudun vasemmassa yläkulmassa. Teksti-TV:n laskuri etsii kunnes valittu sivu löytyy ja se tulee esiin ruudulle. Paina painiketta siirtyäksesi eteenpäin sivu kerralla. Paina painiketta siirtyäksesi taaksepäin sivu kerralla. Hakemistosivun valinta Valitaksesi hakemistosivun numero (yleensä sivu 100), paina painiketta. Teksti-TV sivun valinta TVohjelmalla Paina painiketta. Teksti näkyy ohjelman päällä ruudussa. Paina painiketta uudestaan palataksesi Teksti-TV sivulle. Kaksinkertaisen tekstikorkeuden valinta Paina painiketta jolloin sivun yläosa näkyy kaksinkertaisena tekstikorkeutena Paina painiketta jolloin sivun alaosa näkyy kaksinkertaisena tekstikorkeutena Paina painiketta vielä kerran palataksesi koko sivulle normaalilla tekstikorkeudella. piilotettujen tietojen näyttäminen näyttäminen Painamalla painiketta kerran paljastaa vastaukset tietokilpailussa tai pelisivulla. Painamalla painiketta uudestaan piilottaa vastaukset. Automaattisen sivunvaihdon pysäyttäminen Teksti-TV:n sivu voi sisältää enemmän tietoja kuin yhdelle sivulle mahtuu; loput tiedoista tulee näkyviin jonkin ajan kuluttua. Paina painiketta pysäyttääksesi automaattinen sivunvaihto. Paina painiketta uudestaan sallitaksesi siirtymisen seuraavalle sivulle. Alisivun valinta Alisivut ovat osia pitkistä Teksti-TV sivuista joita voidaan katsoa vain osa kerrallaan. Valitse Teksti-TV sivu. Paina painiketta. Valitse alisivu painamalla neljää numeroa (esim. 0001). Jos valittu alisivu ei näy hetken kuluttua paina painiketta. TV-ohjelma näkyy ruudussa. Teksti-TV sivunumero näkyy ruudun vasemmassa yläosassa kun sivu löytyy. Paina painiketta katsoaksesi valittua Teksti-TV sivua

21 PAT (Kuva ja Teksti) Paina PUNAISTA ( ) painiketta nähdäksesi kuva ja teksti samanaikaisesti.. Ruutu jakautuu kahteen osaan. Teksti-TV näkyy ruudun vasemmalla puolella. Teksti-TV:stä poistuminen Paina Ajan näyttö painiketta. Kuva siirtyy TV-tilaan. Kun katsot TV ohjelmaa joka sisältää Teksti-TV lähetyksiä paina painiketta. Teksti-TV lähetyksestä otettu aikatieto näkyy ruudussa. Jos ohjelma ei sisällä Teksti-TV lähetystä ei tietoja näy. Fastext TV tukee 1000 sivun Teksti-TV järjestelmää. Kun johonkin 1000 sivuista muistissa siirrytään, järjestelmä ei hae pyydettyä sivua; vaan näyttää sivun automaattisesti. Jos sivu ei ole muistissa, järjestelmä hakee sivua ja tallentaa kaikki 1000 sivua mukaanlukien haetun sivun muistiin. Paina painiketta siirtyäksesi eteenpäin sivu kerralla. Paina painiketta siirtyäksesi taaksepäin sivu kerralla. Fastext toiminnolle Tietojen otsikko voi olla tietyn värinen. Paina PUNAISTA, VIHREÄÄ tai SINISTÄ painiketta päästäksesi haluamallesi sivulle nopeasti. TOP text toiminnolle TOP text tilassa käyttö aktivoituu automaattisesti lähetyksen mukaan. Jos TOP text lähetys on käytössä, näkyvät väripainikkeet tilarivillä. Jos TOP text lähetystä ei ole, tilarivi ei tule esiin. Tietojen otsikko löytyy värillisestä ruudusta. Top tilassa tai komennot siirtävät seuraavalle tai edelliselle sivulle. Jos TOP text lähetys ei ole käytössä ja näitä komentoja käytetään tapahtuu takaisinkierto. Sivu 100 voi esimerkiksi näkyä suurempana kuin 199. Ulkoisten laitteiden liittäminen Olemassa on laaja valikoima ulkoisia laitteita jotka voidaan liittää TV:seen. Seuraava kaavio osoittaa mihin ulkoiset laitteet (Lisävarusteet) liitetään TV:n takaosassa. High Defeniotion Hitachi Plasma Televisio näyttää teräväpiirtokuvaa laitteista kuten teräväpiirtosatelliittivastaanotin tai DVD-soitin. Nämä laitteet on liitettävä HDMI liittimen (EXT-6) tai Komponenttiliittimen (EXT-4) kautta. Nämä liittimet hyväksyvät joko 720p tai 1080i signaaleja. Scartin kautta Plasma TV:ssä on 3 Scart liitintä. Jos haluat liittää ulkoisia laitteita (esim. video, dekooderi, jne.) joissa on Scartliitin TV:seen, käytä SCART 1, SCART 2 tai SCART 3 tuloja. Jos ulkoinen laite kytketään Scartliittimien kautta TV kytkeytyy AV tilaan automaattisesti. Antennitulon kautto Jos haluat liittää ulkoisia laitteita kuten videon tai dekooderin TV:seen, mutta laite jonka haluat liittää ei sisällä Scartliitintä, tulee se liittää antennituloon TV:ssä. Jos video liitetään antennin kautta suositteleme ohjelman 0 käyttämistä. Dekooderi Kaapeli-TV tarjoaa laajan ohjelmavalikoiman. Useimmat ovat ilmaisia, mutta katsojan on maksettava joistakin. Tämä tarkoittaa että ohjelmat joita haluat katsoa on tilattava lähetysyhtiöltä. Tämä yhtiö toimittaa tarvittavan dekooderin joilla ohjelmia voidaan katsoa ilman vääristymää.

22 Kysy lisätietoja jälleenmyyjältä. Katso myös ohjeita dekooderin käyttöoppaasta. Dekooderin liittäminen antenniliittimellä TV:seen Liitä antennijohto. Dekooderin liittäminen ilman antenniliitintä TV:seen Liitä dekooderi TV:seen Scart kaapelilla SCART 1 tuloon. TV ja Videonauhuri Liitä antennijohdot. Parempi kuvalaatu saadaan jos kytket myös Scart kaapelin SCART liittimeen. NTSC toisto Tällä toiminnolla voit; Liittää NTSC videon Scart liittimeen TV:n takaosassa. Liittää NTSC VCR soitin TV:n takaosassa oleviin RCA liittimiin. Paina sitten painiketta valitaksesi lähde. Kopiointitoiminto Lähdevalinta videotallennukselle. Valitse Toiminto valikko. Valitse Ext-2 ulostulo painamalla / painiketta. Valitse lähde josta kuva kopioidaan. Etsi ja tallenna videonauhurin testisignaali Irroita antennijohto liittimestä videossa. Avaa TV ja aseta videon testisignaali päälle. (Katso videon käyttöohjeita.) Siirry Asennusvalikkoon ja valitse hae. Etsi videon testisignaali samalla tavalla kuin etsit ja tallensit TV:n signaalit. Tallenna testisignaali ohjelmanumeroon 0. Aseta antennijohto takaisin liittimeen videossa kun olet tallentanut testisignaalin. Kamera ja videokamera Liittäminen AV-tuloon Liitä kamera tai videokamera AV (EXT-5) sisääntuloon TV:n takana. Liitä laite TV:seen VIDEO (keltainen), AUDIO R (punainen) ja AUDIO L (valkoinen) sisääntulojen kautta. Johdot on kytkettävä samanvärisiin liittimiin. Liittäminen S-VHS tuloon Liitä kamera tai videokamera AV S-VHS sisääntuloon TV:n takana. Liitä laite TV:seen S-VHS tulon ja AV tulon ääniliittiemien kautta käyttämällä S-VHS johtoja. Liitä dekooderi videonauhuriin Joissakin videonauhureissa on erityinen Scart liitin dekoodereille. Liitä Scartjohto dekooderiin ja erityiseen scartliittimeen videossa. Katso videonauhrin käyttöohjeita. Liittääksesi videonauhurin TV:seen, katso kohtaa TV ja Videonauhuri. Jos haluat liittää lisää laitteita TV:seen, ota yhteys jälleenmyyjään. Kuulokkeiden liittäminen Käytä kuulokeliitintä TV:n takaosassa liittääksesi kuulokkeet. Subwooferin liitäntä Laitteen Subwoofer Ulostuloon voidaan myös kytkeä ulkoinen aktiivi subwoofer joka antaa syvemmän basson

23 IN UT Antenniliitäntä Ulkoantennin liitäntä Pyöreä 75 ohm koaksiaalijohto 75 VHF/UHF TV:n takaosa Ulkoisten laitteiden liittäminen KUULOKKEET AUDIO AUDIO IN VIDEO IN (L) (R) VIDEO N OUT ANT.IN VIDEOKAMERA SATELLIITTIVASTAANOTTIMELLE ANTENNI DEKOODERI

24 Vihje Ruudun hoito Puhdista ruutu hieman kostealla, pehmeällä kankaalla.. Älä käytä hankaavia liuottimia koska nämä voivat vaurioittaa TV ruudun pintaa. Heikko kuvalaatu Oletko valinnut oikean TV järjestelmän? Onko TV tai talon antenni liian lähellä maadoittamatonta ääänilaitetta tai neonvaloja, jne.? Korkeat rakennukset ja vuoret voivat aiheuttaa haamukuvaa tai kakasoiskuvaa. Joskus voit parantaa kuvalaatua kohdistamalla antennia. Onko kuva tai Teksti-TV epäselvä? Tarkista oletko syöttänyt oikean taajuuden. Kuvalaatu voi heiketä jos kaksi ulkoista laitetta kytketään TV:seen yhtäaikaa. Irroita yksi ulkoisista laitteista. Ei Kuvaa Onko antenni liitetty oikein? Onko liittimet kunnolla kiinnitetty antenniliittimeen? Onko antennijohto viallinen? Käytetäänkö antennin liittämiseen oikeita liittimiä? Jos olet epävarma, kysy lisätietoja jälleenmyyjältä. Ei kuvaa tarkoittaa ettei TV vastaanota lähetyksiä. Oletko painanut oikeita painikkeita kauko-ohjaimessa? Yritä uudestaan. Ääni Ääntä ei kuulu. Oletko vahingossa keskeyttänyt äänen painamalla painiketta? Ääni kuuluu vain yhdestä kaiuttimesta. Onko balanssi säädetty yhdelle puolelle? Katso Ääni valikko. Kauko-ohjain TV ei enää tottele kauko-ohjaimen painikkeita. Paristot ovat ehkä loppuneet. Jos näin on, voit käyttää painikkeita TV:n etupaneelissa. Oletko valinnut väärän valikon? Paina painiketta palataksesi TV tilaan tai paina painiketta palataksesi edelliseen valikkoon. Ei ratkaisua Kytke TV pois päältä ja takaisin päälle. Jos tämä ei auta, ota yhteys huoltoon; älä koskaan yritä korjata itse. Tietoa Euroopan unionin maissa asuville käyttäjille Jos tuotteessa tai sen pakkauksessa on tämä symboli, se tarkoittaa, että kyseiset sähköiset ja elektroniset laitteet pitää hävittää niiden käytön loputtua erillään kotitalousjätteistä. EU:ssa on erillisiä keräysjärjestelmiä. Jos haluat lisätietoja, ota yhteyttä paikallisiin viranomaisiin tai tuotteen myyjään

25 Tekniset tiedot TV LÄHETYS PAL/SECAM B/G D/K K I/I L/L KANAVIEN VASTAANOTTO VHF (BAND I/III) UHF (BAND U) HYPERBAND KAAPELI TV (S1-S20/S21-S41) ESIASETETTUJEN KANAVIEN MÄÄRÄ 100 KANAVAILMAISIN Ruutunäyttö RF ANTENNITULO 75 ohm (epäsymmetrinen) KÄYTTÖJÄNNITE V AC, 50 Hz. AUDIO German+Nicam Stereo ÄÄNEN ULOSTULOTEHO (WRMS.) (%10 THD) 2x10 VIRRANKULUTUS (W) (max.) 360 W < 3 W (Valmiustila) PANEELI 16:9 näyttö, 42 (106 cm näkyvä) ruudun koko MITAT (mm) D L H Paino (kg) (Ilman jalustaa) ISO Pikselivirheluokka: Luokka II

26 LiiteA: Tietokonetulon tyypilliset näyttötilat Näytön maksimi resoluutio on 1280x 1024, Pystysynk. taajuusalue Hz ja vaakasynk. taajuusalue KHz. Seuraavassa taulukossa on kuvattu tyypillisiä kuvanäyttötiloja Tila Resoluutio Taajuus Vaakatso Pystytaso Hor. (khz) Ver. (Hz) * * * * Vain Full ja PAP tiloissa, ei 4:3 tilassa

27 Liite B: DVD-soittimen valinta Kauko-ohjainta voidaan käyttää erimerkkisten DVD-soittimien ohjaukseen painamalla alla esitettyjä painikkeita samanaikaisesti. DVD-soitin merkit Paina DVD-soitin merkit Paina Hitachi INFO 1 RCA INFO 9 Pioneer INFO 2 Mitsubishi INFO 0 Panasonic INFO 3 Onkyo INFO INDEX Toshiba INFO 4 Zenith INFO MIX Philips INFO 5 Orion INFO SUB PAGE JVC INFO 6 Shinco INFO UPDATE Samsung INFO 7 Skyworth INFO REVEAL Sony INFO 8 Bubuko INFO TV/TEXT Esimerkki käyttääksesi HITACHI DVD soitinta, paina ja pidä INFO painiketta ja 1 painiketta. OPAS -painike TV-TEKST painike ALISIVU painike HAKEMISTO painike PÄIVITÄ painike VIS-painike Huom: Kaikkia malleja ei voida ohjata tällä kauko-ohjaimella

28 Liite C: Pää- ja PIP-PAP kuvien yhdistelmä

29 PIKAOPAS 42PD8600 TÄRKEÄÄ- Jos asetat TV:n kirjahyllyyn tai kaappiin, varmista että sen ympärillä on vähintään 100mm(10cm) väli. Tämä jotta riittävä ilmankierto turvataan. Lue käyttöohjeista turvatiedot ennen asennusta. asenna paristot kauko-ohjaimeen FI liitä antenni joko suoraan TV-seen... Takaosa Scart 3 Antenni (RF) johto Seinäpistoke Scart 1 Scart 2 Antenni (RF) liitin...tai liitä se videonauhurin kautta... PLASMA TV Scart 3 Antenni (RF) liitin (RF) liitinjohto videosta TV:seen Scart 1 Scart 2 Antenni (RF) liitin videoon Lisävarusteinen Scart-johto TV:seen tai Videoon Antenni (RF) johto Seinäpistoke ANT.IN AV-1 AV-2 VCR Suosittelemme että scart-johtoa käytetään TV:n ja video välillä kuva- ja äänenlaadun parantamiseksi. Scartjohdot ovat jos käytät stereo TV:tä ja videota ja haluat saada stereo-äänen kuulumaan laitteistosta. Nämä johdot voidaan ostaa Hitachi-jälleenmyyjältä tai hyvin varustetusta alan liikkeestä.

30 ...tai satelliittivastaanottimen... PLASMA TV FI Antenni RF Johto satelliitti vastaanottimesta TV:seen Scart-johto EXT-1:een TV:ssä ANT.IN TV VCR RF Johto antenniin Satelliitti LNB johto...tai videon ja satelliittivastaanottimen kautta PLASMA TV RF Johto videosta TV:seen Scart-johto AV-1:een TV:ssä RF Johto videosta satelliitti vastaanottimeen ANT.IN TV VCR Antenni RF Johto antenniin Satelliitti LNB johto ANT.IN AV-1 AV-2 VCR

31 liitätv-pistoke virtapistokkeeseen UK pistoke Eurooppalainen pistoke FI liitä pistoke......ja kytke päälle liitä pistoke... avaa TV painamalla on/off painikett Etuosa NB: Kun laite kytketään päälle ensimmäisen kerran siirtyy se valmiustilaan ja valo etuosassa palaa punaisena Paina kanava ylös-alas (P-, P+) tai numeropainikkeita (1, 2, 3,...) käyttääksesi. kauko-ohjaimen perustoiminnot Pääsy päävalikkoon Äänentaso alas* Phjelma alas* Palaa edelliseen valikkoon Ohjelma ylös* Äänenvoimakkuus Ylös* Ohjelmanumeron valinta *Käytetään myös valikossa navigointiin

32 tärkeitä tietoja ennen Automaattiasetuksen aloittamista Jos sinulla on video tai satelliittivastaanotin liitettynä TV:seen, varmista että ne on kytketty päälle ennen automaattiasetuksen aloittamista. Jos käytät videota, aseta äänitetty nauha sisään ja aloita sen toisto. Nämä toimenpiteet varmistavat että kaikki ulkoiset laitteet viritetään Automaattiasetuksen yhteydessä. FI Aloita A.P.S. (Automaattinen ohjelmointijärjestelmä) 1 Valitse ensin kieli maa / ja / painikkeilla. Tämä vaikuttaa APStoiminnon järjestelyyn. Aloita APS, painamalla PUNAISTA tai OK painiketta. Kieli Maa AUTO-OHJ. Suomi Suomi 2 Paina painiketta kun haku on valmis. TARKASTAANTENNIKAAPELI AUTOMAATTINEN OHJELMOINTI OK Peruuta Suomi - BG APS käynnissä 055,25 Mhz Peruuta tärkeä huomautus. Kun TV on löytäyt kaikki paikalliset asemat, annetaan niille automaattisesti ohjelmanumero ja nimi. Jos haluat muuttaa niitä, katso lisätietoja käyttöohjeiden kohdasta Ohjelmavalikko.
