1 EN 1992 revisioinnista Rakennusalan standardit ja eurokoodit prof. Anssi Laaksonen

2 Sisältö Taustaa Ehdolla oleva EN 1992 rakenne Esimerkkejä ehdotetuista päivityksistä Yhteenveto Esityksen kuvat ovat pääasiassa pren D3 dokumentista Aineistoa esitykseen on saatu CEN TC 250/SC2 ryhmän työstä, etenkin puheenjohtaja Hans Ganzilta

3 TAUSTAA

4 Nykytilanne Eurokoodi 2 = EN ; EN ; EN ; EN Lisäksi kansalliset liitteet 225 pp 97 pp 95 pp 23 pp Huom.: EN Fastenings on julkaistu 10/2018

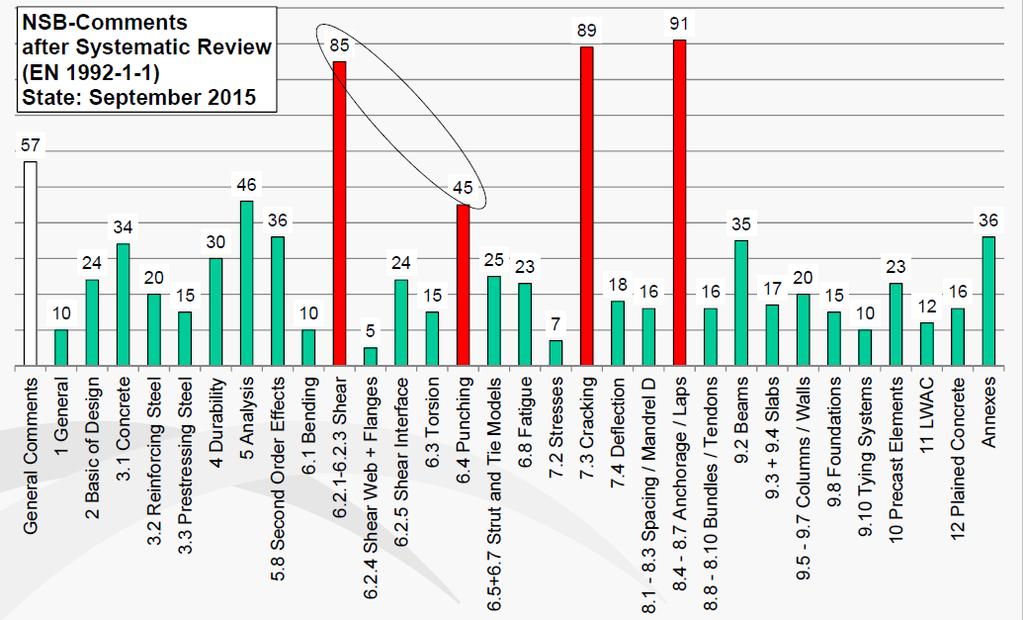

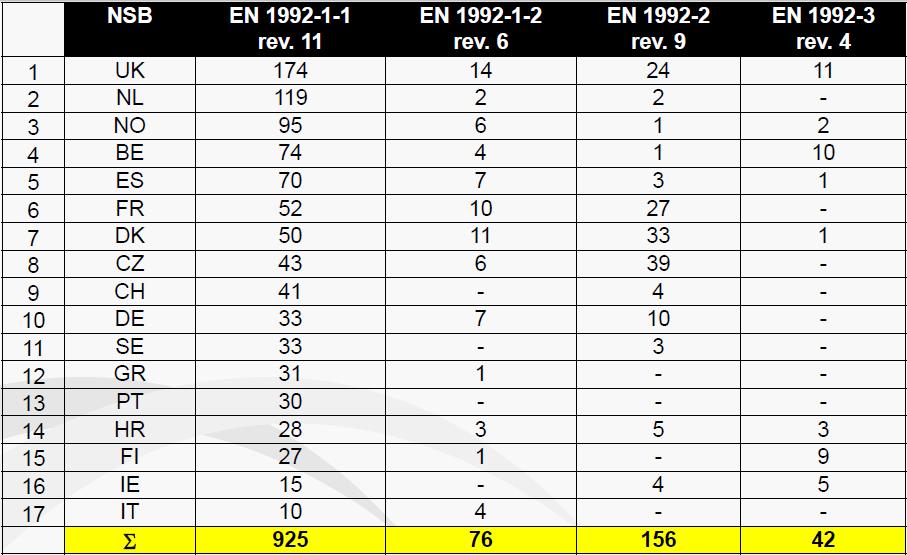

5 NSB kommentit Systematic Review EN 1992 (2014):

6 Päivitystyön organisointi CEN/TC 250/ SC 2 organisointi EN 1992 päivittämiseksi CEN/TC 250/SC 2 Chair: Hans Rudolf Ganz Secretary: Damir Zorcec FRP (hiili/lasikuitu): CEN/TC 250/SC 2/WG 1 EN Convenor: Mikael Hallgren CEN/TC 250/SC 2/WG 1/TG 1 Leader: Konrad Zilch CEN/TC 250/SC 2/WG 2 EN Convenor: Rolf Eligehausen (DE) PT SC2.T1 ( /2018) EN PT Leader: Aurelio Muttoni PT SC2.T2 ( /2020) EN PT Leader: Fabienne Robert FRC (Kuitubetoni): Kantavuuden arviointi: Leikkaus/lävistys: Palo: Rakenneanalyysi: Kutistuma/viruma: Väsytys: Siltoja koskevat erityissäännöt: Durability: CEN/TC 250/SC 2/WG 1/TG 2 Leader: Marco di Prisco CEN/TC 250/SC 2/WG 1/TG 3 Leader: Gerrie Dieteren CEN/TC 250/SC 2/WG 1/TG 4 Leader: Josef Hegger CEN/TC 250/SC 2/WG 1/TG 5 Leader: Fabienne Robert CEN/TC 250/SC 2/WG 1/TG 6 Leader: Simon Wijte CEN/TC 250/SC 2/WG 1/TG 7 Leader: Harald Müller CEN/TC 250/SC 2/WG 1/TG 8 Leader: Paul Jackson CEN/TC 250/SC 2/WG 1/TG 9 Leader: Giuseppe Mancini CEN/TC 250/SC 2/WG 1/TG 10 Leader: Mikael Hallgren PT SC2.T3 ( /2020) EN Items PT Leader: Craig Giaccio - CEN/TC 250/SC 2: Strategic guidance, supervision, decision taking - CEN/TC 250/SC 2/WG 1: Coordination & editorial work for revision of Eurocode 2 - Task Groups of WG 1: Providing technical input for work of PTs - Project Teams: Preparing drafts of future EN (T1 & T3) and EN (T2) under Mandate M/515

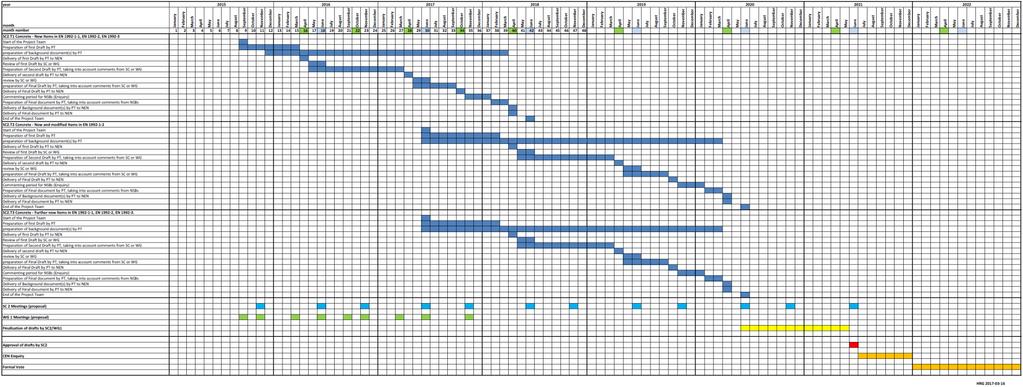

7 Aikataulu Project Team (SC2.T1, SC2.T2, SC2.T3) aikataulu EN 1992 päivittämiseksi pren täydentyy työn edetessä ryhmän SC2.T3 työn ollessa käynnissä PT SC2.T1: Revision of EN (including -2 & -3) PT SC2.T2: Revision of EN PT SC2.T3: Adtl Items EN Preparation Enquiry Preparation FV End Phase 1 End Phase 2 CEN Enquiry CEN FV

8 EHDOLLA OLEVA EN1992 RAKENNE prof. Anssi Laaksonen,

9 Ehdolla oleva EN 1992 rakenne pren D3 Rakenne Eurocode 2: Design of concrete structures Part -1-1: General rules, rules for buildings, bridges and civil engineering structures Target 250 pp Eurocode 2: Design of concrete structures Part -1-2: General rules Structural fire design Huom 1: Osien -2 ja -3 yhdistäminen osaan -1-1 on vielä TC 250 päätettävänä Huom 2: EN Fastenings on julkaistu 10/2018

10 pren D3 rakenne Section Titel Responsible Pages 1; 2; 3 Scope; normative references; terms, definitions and symbols SC2/WG1 7 / = 4 Basis of design SC2/WG1 6/ = 5 Materials SC2/WG1, TG1, TG2, TG7 6 Durability (and cover to reinforcement) TG10, SC2/WG1 6 / = 7 Structural analysis TG 6, SC2/WG1 30 / - 8 Ultimate Limit State (ULS) SC2/WG1, TG4, TG7, TG8 9 Serviceability Limit State (SLS) SC2/WG1, TG10 13 / - 10 Fatigue SC2/WG1, TG Detailing of reinforcement (and prestressing tendons) SC2/WG1 21 / = 12 Detailing of members and particular rules for various types of structures 20 / - 35 / = SC2/WG1 20 / = 13 Additional rules for precast concrete elements and structures SC2/WG1, AHG SC2- TC Plain and lightly reinforced structures SC2/WG1 6 / - 13 / - Huom.: Tummennetut päivittyneet selvästi Huom 2.: Teksti on pyritty laatimaan siten, että se kattaa suurimman osan rakenteista ja päivittäisen suunnittelun tarpeet Total: 181 pp

11 pren D3 rakenne Annex Titel Responsible Pages A Modification of partial factors for materials SC2/WG1 2 B Time dependent behaviour of materials: Creep, shrinkage and elastic strain of concrete and relaxation of prestressing steel TG7 5 C Durability and service life design TG10, SC2/WG1 5 D Evaluation of early-age and long-term cracking due to restraint TG7 3 E Additional rules for fatigue verification TG F Non-linear analyses procedures TG6 2 G Design of membrane, shell and slab elements at ULS SC2/WG1 4 H Guidance on design of concrete structures for water tightness SC2/WG1 4 I Assessment of resistance of existing concrete structures TG J Strengthening of existing concrete structures with FRP TG K Bridges, particular design conditions TG9 5 L Fibre reinforced concrete TG M Lightweight aggregate concrete structures SC2/WG1 8 / - N Recycled aggregate concrete structures TG7 2 O Simplified approaches for second order effects TG6 6 Huom.: Tummennetut sisältyvät jo nykyiseen ehdotukseen, eli SC2.PT1 työhön Total: pp

12 pren D3 rakenne SC2.T1 yleisiä tavoitteita EN päivityksessä: NDP vähentäminen Helppokäyttöisyyden (ease of use) parantaminen Durability konseptin päivittäminen Epälineaarisen FE-menetelmien sisällyttäminen Kokovaikutuksen huomioon ottaminen Varhaiskutistumisen ja lämpötilan hallinnan huomiointi (EN ) Ease of use lähtökohtia: Vältetään rakenneosakohtaisia sääntöjä aina kun mahdollista Yhdistetään osat EN & -3 osaan EN Esitetään mitoitusmenetelmiä/malleja niin että ne ovat mahdollisimman kattavia olemassa oleville rakenteille, mutta ovat yksinkertaistettavissa uusille rakenteille Esitetään mitoitusmalleja mahdollisimman hyvin fysikaalisista lähtökohdosta, joita voidaan soveltaa uusille materiaaleille (FRP, FRC) Poistetaan säännöt, joita tarvitaan käytännössä vähän, vältetään vaihtoehtoisia sääntöjä, tiivistetään tekstiä (343 s. -> 250 s.) Parannetaan yksiselitteisyyttä, vältetään toistoa, yksinkertaistetaan standardin sisällä navigointia. Aloitetaan suunnittelun vaatimukset tarkistuksella tarvitaan kyseistä tarkastelua lainkaan, ennen kuin esitetään kattavampi mitoitusmenettely

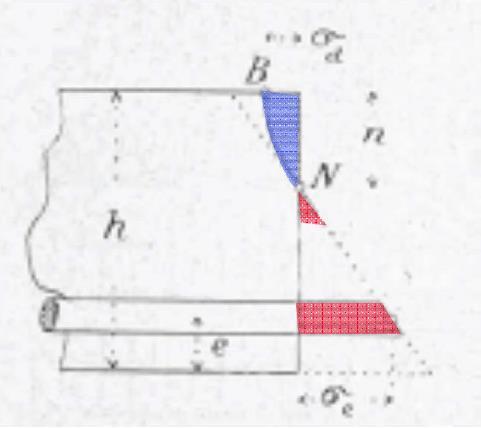

13 Mekaaninen vai empiirinen malli - taivutus Ritter, W Zsutty, T.C e c x F c y F c F s F s e s F c = 0.8 b x f c = F s

14 ESIMERKKEJÄ EHDOTETUISTA PÄIVITYKSISTÄ prof. Anssi Laaksonen,

15 Betonin suunnittelulujuus Taivutus, taivutus ja normaalivoima, suunnittelujuus f cd = cc k tc f ck / C where cc = (40/f ck ) 1/3 1 cc on vielä määrityksen alla e cu e c2 e c2 = 0,002 e cu = 0,0035 Betonin lujuustasosta riippumatta: Luotettavampi toiminta M ja M+N e c2 ja e cu, eikä tarvetta lisäkertoimille, kuten 1,0 - (f ck - 50)/200] Jännitysblokki -kerroin, kuten leikkausmitoituksessa Ei tarvetta lisäkertoimille

16 Lävistys mekaaninen malli Tarkastelupiiri on 0.5 d etäisyydellä tuen reunasta

17 Halkeamaleveyksien tarkastelu Viittaus millä kuormille eri tarkasteluja tehdään halkeamaleveyksien tarkastelun yhteydessä Navigointia

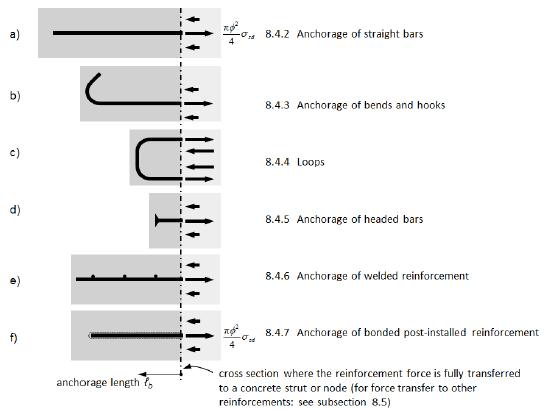

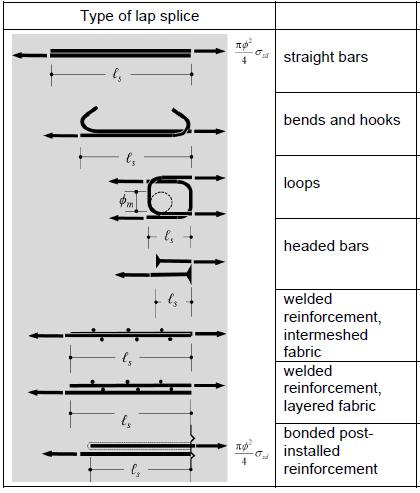

18 Ankkurointi ja limijatkokset Eri tavat on koottu yhteen viittauksin tekstiin

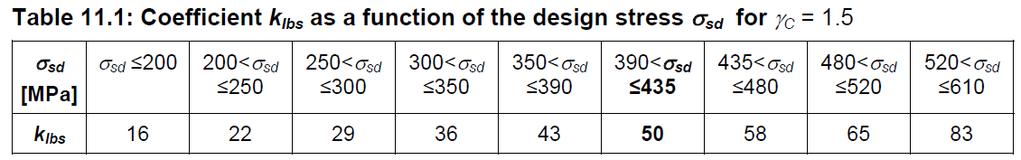

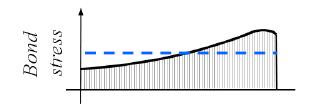

19 Ankkurointi ja limijatkokset fib MC2010 malli on otettu käyttöön Ankkurointipituus tangon halkaisijan monikerta k lbs Annettu tarkempi ja yksinkertainen menettely k lbs on vielä määrityksen alla

20 Rakenneosien detaljit Rakenteellisia vaatimuksia on koottu taulukoihin Esimerkiksi palkeille: Huom. Sisältöä ja taulukkoon liittyviä NDP kohtia päivitetään vielä

21 YHTEENVETO

22 Johtopäätöksiä Muutoksia on paljon ehdolla EN 1992:een (ja koko Eurokoodiin) Standardi on selventynyt monilta osin. On myös kohtia, joissa muutos voi tuntua hankaloittavalta. Esim. kommentteja luonnoksesta on saatu noin 1500 kpl (Huom. Yhteensä eri osista). Kaikki on käsitelty ja hyvin laajasti ehdotusta on muutettu kommenttien perusteella Luonnos on olemassa, ja standardiehdotus päivittyy vielä, seuraavaksi tarvitaan kansallisesti: Työtä standardiehdotuksen lukuun ja siihen perehtymiseen Näkemys kokonaisuudesta kuinka laajoja muutoksia tarvitaan eri dokumenteissa: ohjeet, NA, asetukset?, etc. Vertailulaskentoja sopivista osa-alueista Yhteisymmärryksen muodostamista mirror groupien välityksellä
