1 SC5000 System View Versio 3.42 tai myöhempi Käyttöohjekirja 2004 Mercury Marine

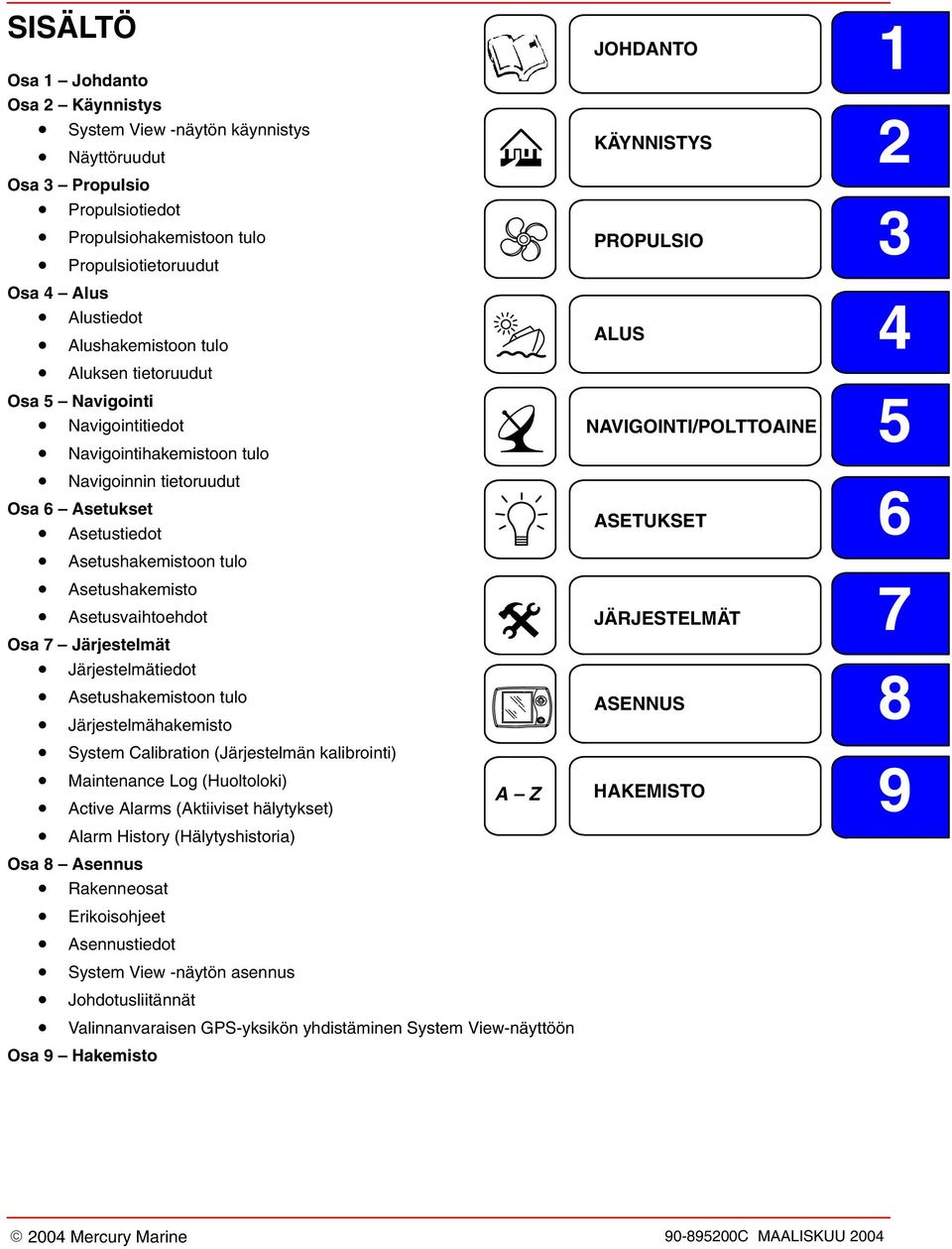

2 SISÄLTÖ 1 JOHDANTO Osa 1 Johdanto Osa 2 Käynnistys System View -näytön käynnistys 2 KÄYNNISTYS Näyttöruudut Osa 3 Propulsio Propulsiotiedot 3 Propulsiohakemistoon tulo PROPULSIO Propulsiotietoruudut Osa 4 Alus Alustiedot 4 ALUS Alushakemistoon tulo Aluksen tietoruudut Osa 5 Navigointi 5 Navigointitiedot NAVIGOINTI/POLTTOAINE Navigointihakemistoon tulo Navigoinnin tietoruudut 6 Osa 6 Asetukset ASETUKSET Asetustiedot Asetushakemistoon tulo Asetushakemisto 7 Asetusvaihtoehdot JÄRJESTELMÄT Osa 7 Järjestelmät Järjestelmätiedot 8 Asetushakemistoon tulo ASENNUS Järjestelmähakemisto System Calibration (Järjestelmän kalibrointi) Maintenance Log (Huoltoloki) 9 A Z HAKEMISTO Active Alarms (Aktiiviset hälytykset) Alarm History (Hälytyshistoria) Osa 8 Asennus Rakenneosat Erikoisohjeet Asennustiedot System View -näytön asennus Johdotusliitännät Valinnanvaraisen GPS-yksikön yhdistäminen System View-näyttöön Osa 9 Hakemisto 2004 Mercury Marine

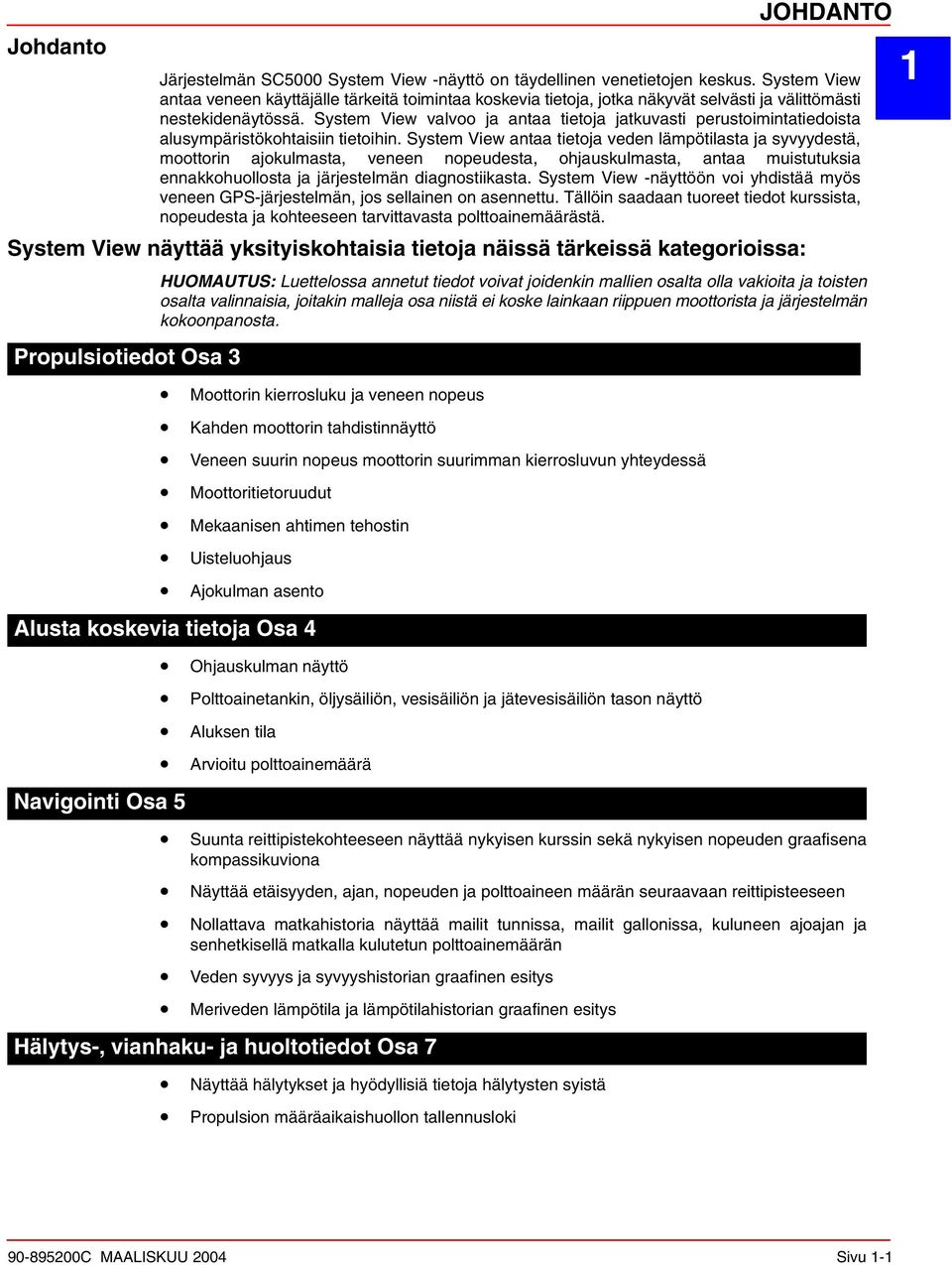

3 Johdanto JOHDANTO Järjestelmän SC5000 System View -näyttö on täydellinen venetietojen keskus. System View antaa veneen käyttäjälle tärkeitä toimintaa koskevia tietoja, jotka näkyvät selvästi ja välittömästi nestekidenäytössä. System View valvoo ja antaa tietoja jatkuvasti perustoimintatiedoista alusympäristökohtaisiin tietoihin. System View antaa tietoja veden lämpötilasta ja syvyydestä, moottorin ajokulmasta, veneen nopeudesta, ohjauskulmasta, antaa muistutuksia ennakkohuollosta ja järjestelmän diagnostiikasta. System View -näyttöön voi yhdistää myös veneen GPS-järjestelmän, jos sellainen on asennettu. Tällöin saadaan tuoreet tiedot kurssista, nopeudesta ja kohteeseen tarvittavasta polttoainemäärästä. System View näyttää yksityiskohtaisia tietoja näissä tärkeissä kategorioissa: Propulsiotiedot Osa 3 HUOMAUTUS: Luettelossa annetut tiedot voivat joidenkin mallien osalta olla vakioita ja toisten osalta valinnaisia, joitakin malleja osa niistä ei koske lainkaan riippuen moottorista ja järjestelmän kokoonpanosta. Moottorin kierrosluku ja veneen nopeus Kahden moottorin tahdistinnäyttö Veneen suurin nopeus moottorin suurimman kierrosluvun yhteydessä Moottoritietoruudut Mekaanisen ahtimen tehostin Uisteluohjaus Ajokulman asento Alusta koskevia tietoja Osa 4 Navigointi Osa 5 Ohjauskulman näyttö Polttoainetankin, öljysäiliön, vesisäiliön ja jätevesisäiliön tason näyttö Aluksen tila Arvioitu polttoainemäärä Suunta reittipistekohteeseen näyttää nykyisen kurssin sekä nykyisen nopeuden graafisena kompassikuviona Näyttää etäisyyden, ajan, nopeuden ja polttoaineen määrän seuraavaan reittipisteeseen Nollattava matkahistoria näyttää mailit tunnissa, mailit gallonissa, kuluneen ajoajan ja senhetkisellä matkalla kulutetun polttoainemäärän Veden syvyys ja syvyyshistorian graafinen esitys Meriveden lämpötila ja lämpötilahistorian graafinen esitys Hälytys-, vianhaku- ja huoltotiedot Osa 7 Näyttää hälytykset ja hyödyllisiä tietoja hälytysten syistä Propulsion määräaikaishuollon tallennusloki 1 Sivu 1-1

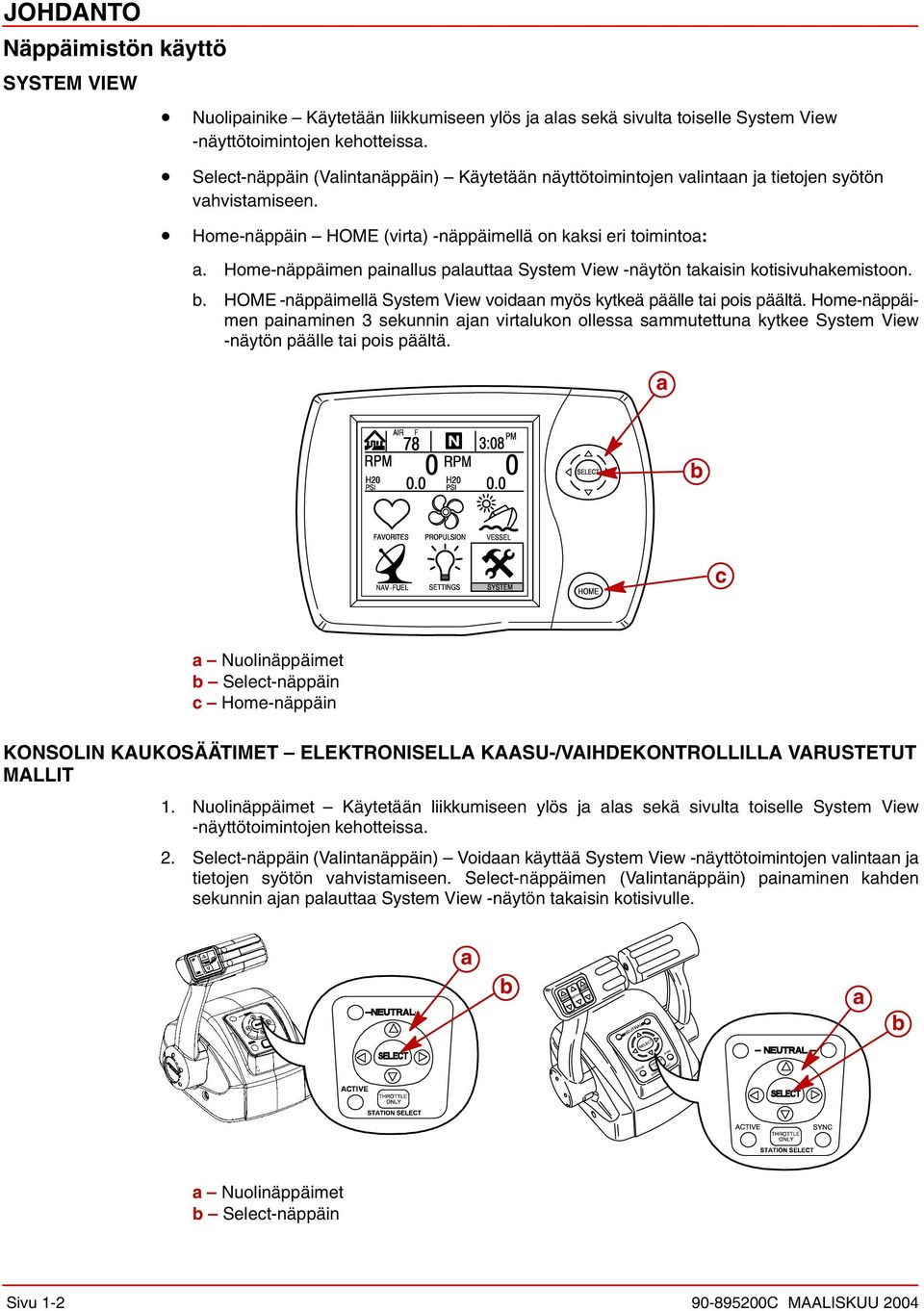

4 JOHDANTO Näppäimistön käyttö SYSTEM VIEW Nuolipainike Käytetään liikkumiseen ylös ja alas sekä sivulta toiselle System View -näyttötoimintojen kehotteissa. Select-näppäin (Valintanäppäin) Käytetään näyttötoimintojen valintaan ja tietojen syötön vahvistamiseen. Home-näppäin HOME (virta) -näppäimellä on kaksi eri toimintoa: a. Home-näppäimen painallus palauttaa System View -näytön takaisin kotisivuhakemistoon. b. HOME -näppäimellä System View voidaan myös kytkeä päälle tai pois päältä. Home-näppäimen painaminen 3 sekunnin ajan virtalukon ollessa sammutettuna kytkee System View -näytön päälle tai pois päältä. a b c a Nuolinäppäimet b Select-näppäin c Home-näppäin KONSOLIN KAUKOSÄÄTIMET ELEKTRONISELLA KAASU-/VAIHDEKONTROLLILLA VARUSTETUT MALLIT 1. Nuolinäppäimet Käytetään liikkumiseen ylös ja alas sekä sivulta toiselle System View -näyttötoimintojen kehotteissa. 2. Select-näppäin (Valintanäppäin) Voidaan käyttää System View -näyttötoimintojen valintaan ja tietojen syötön vahvistamiseen. Select-näppäimen (Valintanäppäin) painaminen kahden sekunnin ajan palauttaa System View -näytön takaisin kotisivulle. a b a b a Nuolinäppäimet b Select-näppäin Sivu 1-2

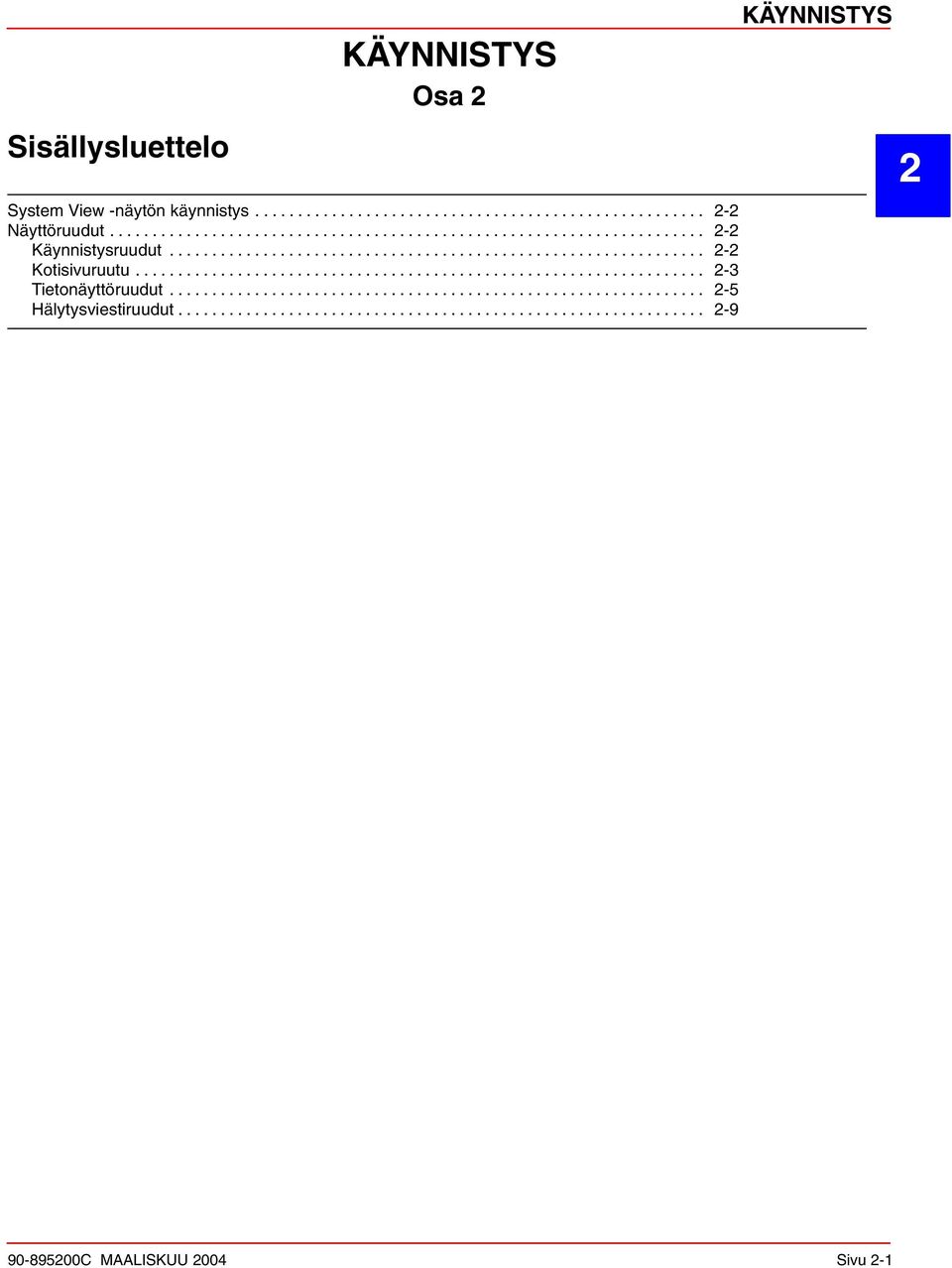

5 Sisällysluettelo KÄYNNISTYS Osa 2 System View -näytön käynnistys Näyttöruudut Käynnistysruudut Kotisivuruutu Tietonäyttöruudut Hälytysviestiruudut KÄYNNISTYS 2 Sivu 2-1

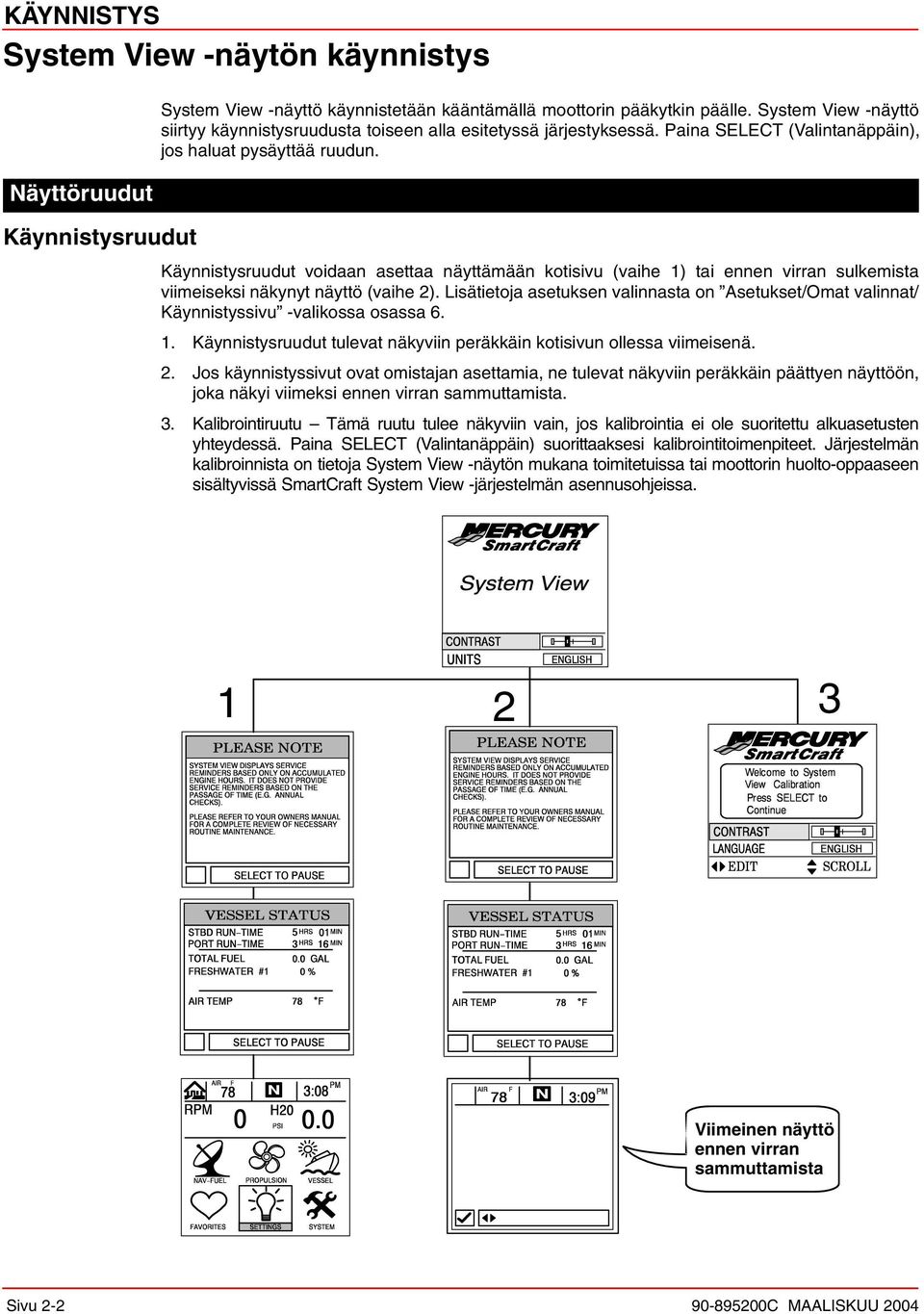

6 KÄYNNISTYS System View -näytön käynnistys Näyttöruudut Käynnistysruudut System View -näyttö käynnistetään kääntämällä moottorin pääkytkin päälle. System View -näyttö siirtyy käynnistysruudusta toiseen alla esitetyssä järjestyksessä. Paina SELECT (Valintanäppäin), jos haluat pysäyttää ruudun. Käynnistysruudut voidaan asettaa näyttämään kotisivu (vaihe 1) tai ennen virran sulkemista viimeiseksi näkynyt näyttö (vaihe 2). Lisätietoja asetuksen valinnasta on Asetukset/Omat valinnat/ Käynnistyssivu -valikossa osassa Käynnistysruudut tulevat näkyviin peräkkäin kotisivun ollessa viimeisenä. 2. Jos käynnistyssivut ovat omistajan asettamia, ne tulevat näkyviin peräkkäin päättyen näyttöön, joka näkyi viimeksi ennen virran sammuttamista. 3. Kalibrointiruutu Tämä ruutu tulee näkyviin vain, jos kalibrointia ei ole suoritettu alkuasetusten yhteydessä. Paina SELECT (Valintanäppäin) suorittaaksesi kalibrointitoimenpiteet. Järjestelmän kalibroinnista on tietoja System View -näytön mukana toimitetuissa tai moottorin huolto-oppaaseen sisältyvissä SmartCraft System View -järjestelmän asennusohjeissa Viimeinen näyttö ennen virran sammuttamista Sivu 2-2

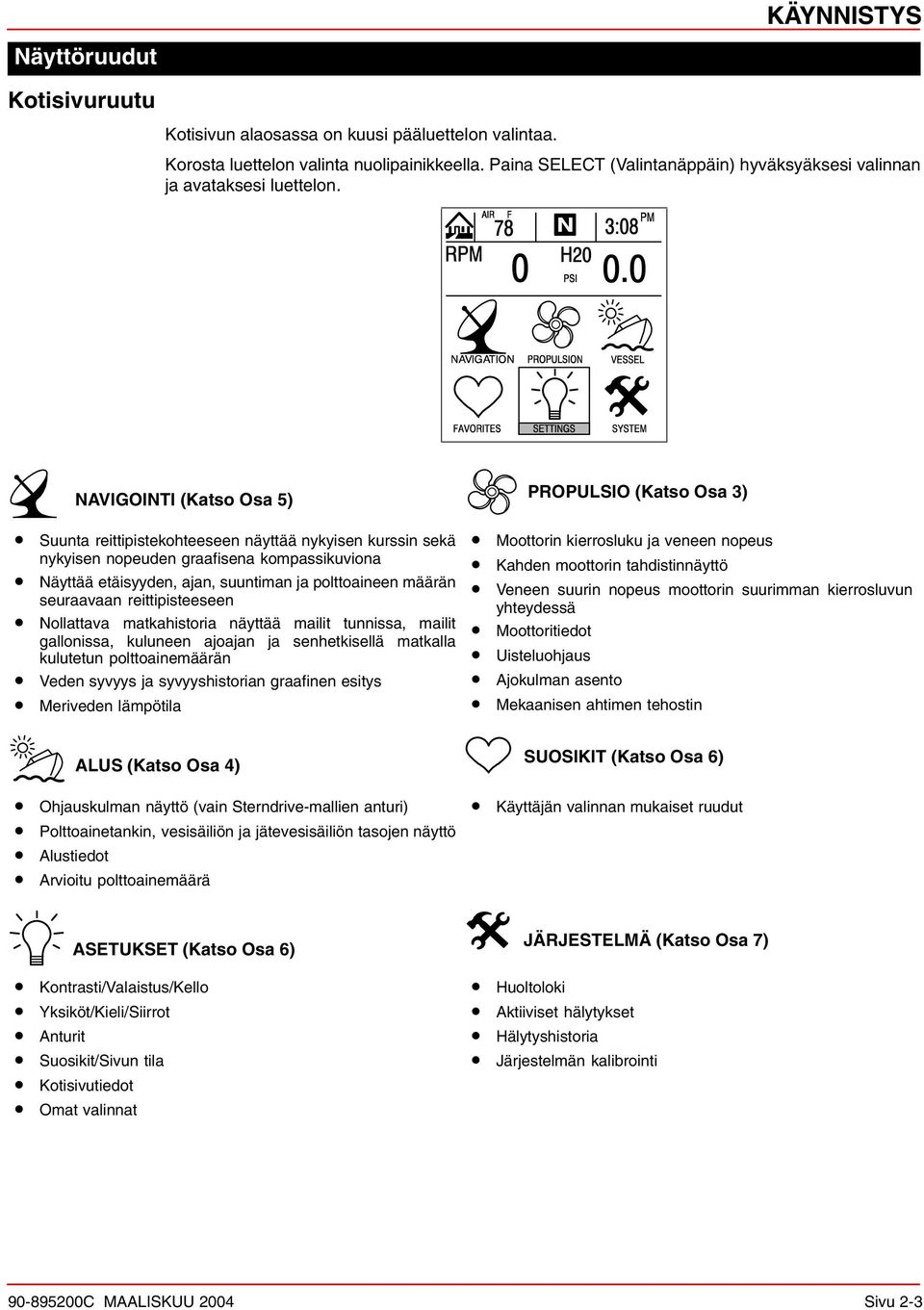

7 Näyttöruudut KÄYNNISTYS Kotisivuruutu Kotisivun alaosassa on kuusi pääluettelon valintaa. Korosta luettelon valinta nuolipainikkeella. Paina SELECT (Valintanäppäin) hyväksyäksesi valinnan ja avataksesi luettelon. NAVIGOINTI (Katso Osa 5) Suunta reittipistekohteeseen näyttää nykyisen kurssin sekä nykyisen nopeuden graafisena kompassikuviona Näyttää etäisyyden, ajan, suuntiman ja polttoaineen määrän seuraavaan reittipisteeseen Nollattava matkahistoria näyttää mailit tunnissa, mailit gallonissa, kuluneen ajoajan ja senhetkisellä matkalla kulutetun polttoainemäärän Veden syvyys ja syvyyshistorian graafinen esitys Meriveden lämpötila ALUS (Katso Osa 4) Ohjauskulman näyttö (vain Sterndrive-mallien anturi) Polttoainetankin, vesisäiliön ja jätevesisäiliön tasojen näyttö Alustiedot Arvioitu polttoainemäärä PROPULSIO (Katso Osa 3) Moottorin kierrosluku ja veneen nopeus Kahden moottorin tahdistinnäyttö Veneen suurin nopeus moottorin suurimman kierrosluvun yhteydessä Moottoritiedot Uisteluohjaus Ajokulman asento Mekaanisen ahtimen tehostin SUOSIKIT (Katso Osa 6) Käyttäjän valinnan mukaiset ruudut ASETUKSET (Katso Osa 6) Kontrasti/Valaistus/Kello Yksiköt/Kieli/Siirrot Anturit Suosikit/Sivun tila Kotisivutiedot Omat valinnat JÄRJESTELMÄ (Katso Osa 7) Huoltoloki Aktiiviset hälytykset Hälytyshistoria Järjestelmän kalibrointi Sivu 2-3

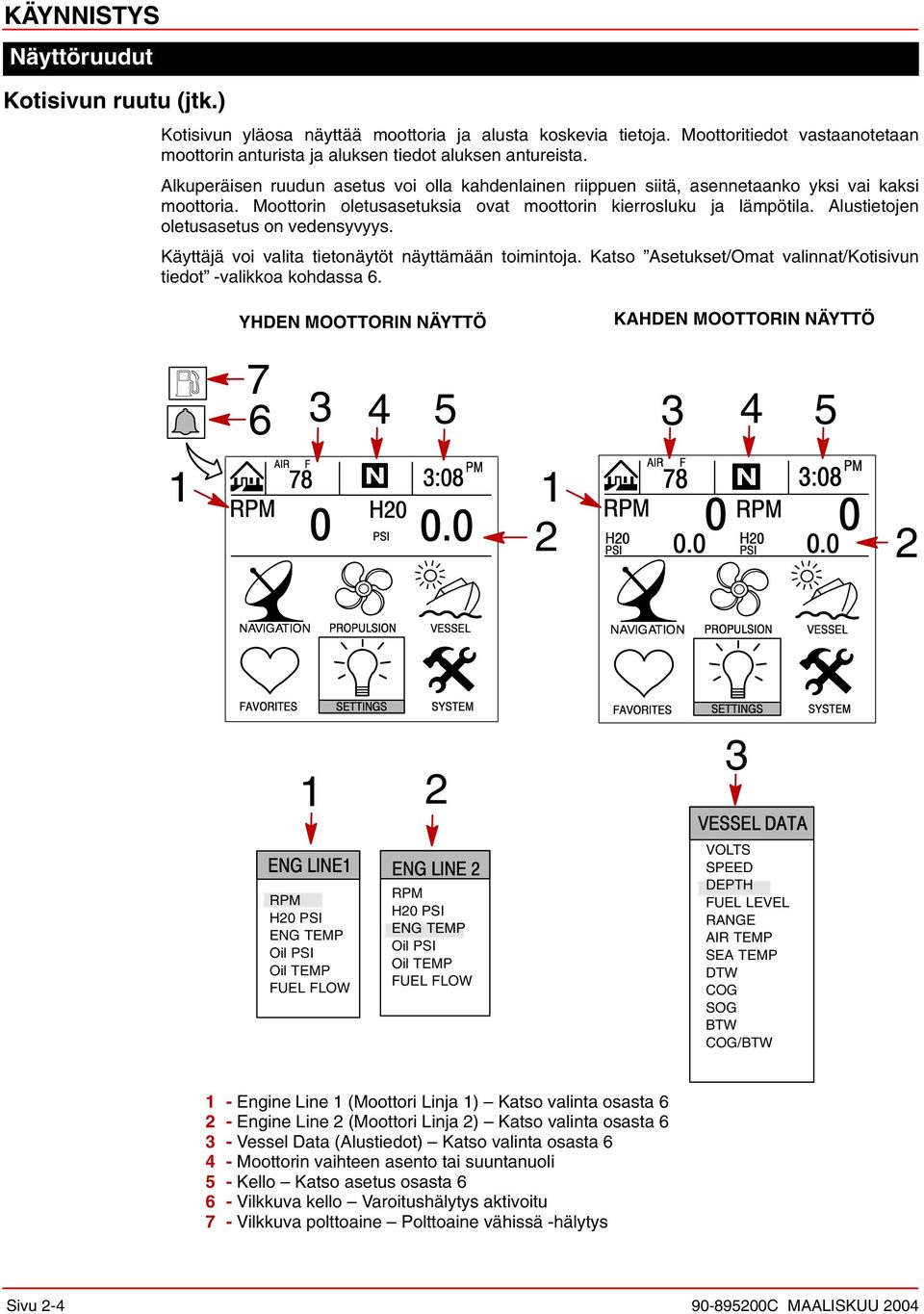

8 KÄYNNISTYS Näyttöruudut Kotisivun ruutu (jtk.) Kotisivun yläosa näyttää moottoria ja alusta koskevia tietoja. Moottoritiedot vastaanotetaan moottorin anturista ja aluksen tiedot aluksen antureista. Alkuperäisen ruudun asetus voi olla kahdenlainen riippuen siitä, asennetaanko yksi vai kaksi moottoria. Moottorin oletusasetuksia ovat moottorin kierrosluku ja lämpötila. Alustietojen oletusasetus on vedensyvyys. Käyttäjä voi valita tietonäytöt näyttämään toimintoja. Katso Asetukset/Omat valinnat/kotisivun tiedot -valikkoa kohdassa 6. 1 YHDEN MOOTTORIN NÄYTTÖ KAHDEN MOOTTORIN NÄYTTÖ RPM H20 PSI ENG TEMP Oil PSI Oil TEMP FUEL FLOW 2 RPM H20 PSI ENG TEMP Oil PSI Oil TEMP FUEL FLOW 3 VOLTS SPEED DEPTH FUEL LEVEL RANGE AIR TEMP SEA TEMP DTW COG SOG BTW COG/BTW 1 - Engine Line 1 (Moottori Linja 1) Katso valinta osasta Engine Line 2 (Moottori Linja 2) Katso valinta osasta Vessel Data (Alustiedot) Katso valinta osasta Moottorin vaihteen asento tai suuntanuoli 5 - Kello Katso asetus osasta Vilkkuva kello Varoitushälytys aktivoitu 7 - Vilkkuva polttoaine Polttoaine vähissä -hälytys Sivu 2-4

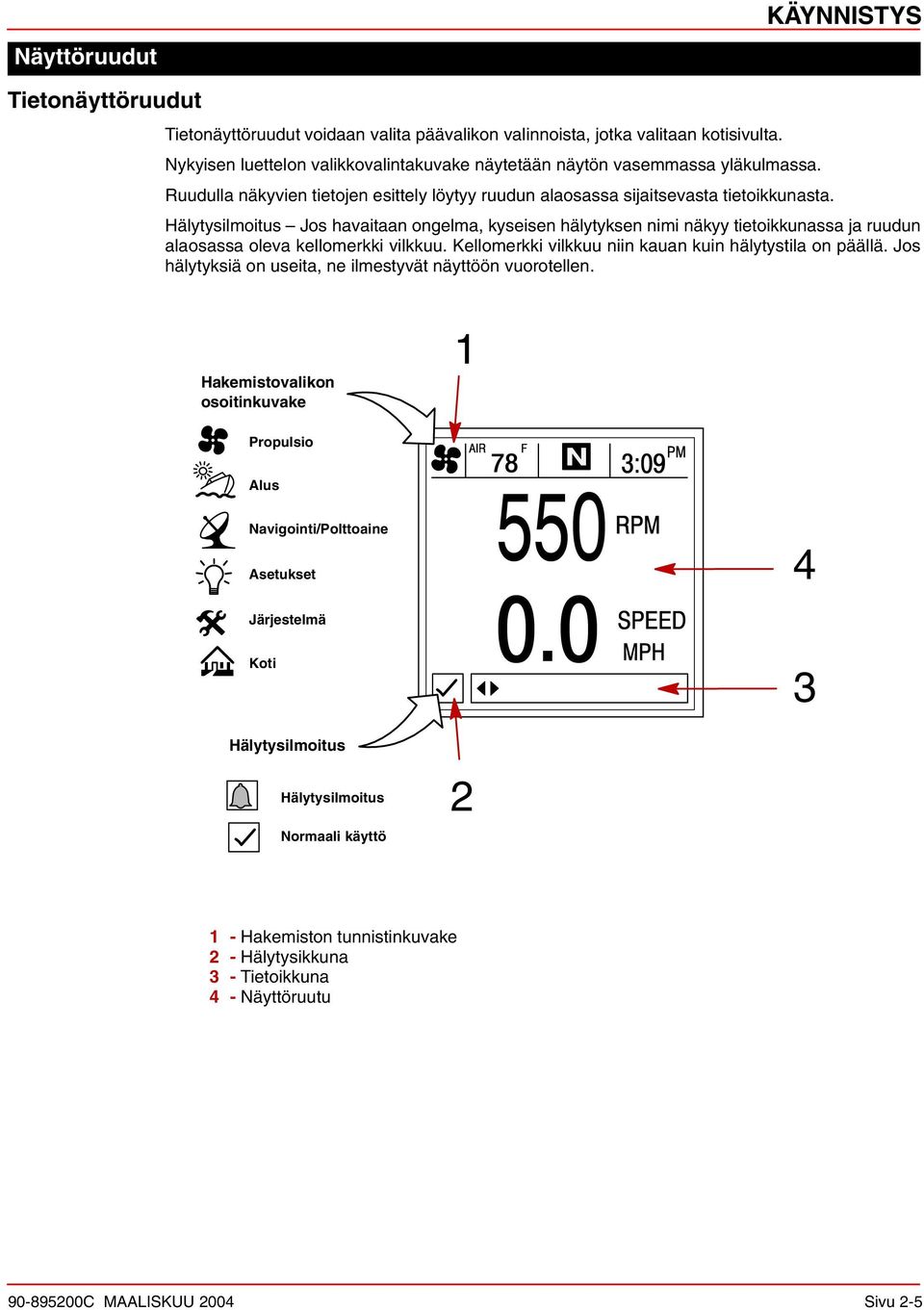

9 Näyttöruudut KÄYNNISTYS Tietonäyttöruudut Tietonäyttöruudut voidaan valita päävalikon valinnoista, jotka valitaan kotisivulta. Nykyisen luettelon valikkovalintakuvake näytetään näytön vasemmassa yläkulmassa. Ruudulla näkyvien tietojen esittely löytyy ruudun alaosassa sijaitsevasta tietoikkunasta. Hälytysilmoitus Jos havaitaan ongelma, kyseisen hälytyksen nimi näkyy tietoikkunassa ja ruudun alaosassa oleva kellomerkki vilkkuu. Kellomerkki vilkkuu niin kauan kuin hälytystila on päällä. Jos hälytyksiä on useita, ne ilmestyvät näyttöön vuorotellen. Hakemistovalikon osoitinkuvake 1 Propulsio Alus Navigointi/Polttoaine Asetukset 4 Järjestelmä Koti 3 Hälytysilmoitus Hälytysilmoitus Normaali käyttö Hakemiston tunnistinkuvake 2 - Hälytysikkuna 3 - Tietoikkuna 4 - Näyttöruutu Sivu 2-5

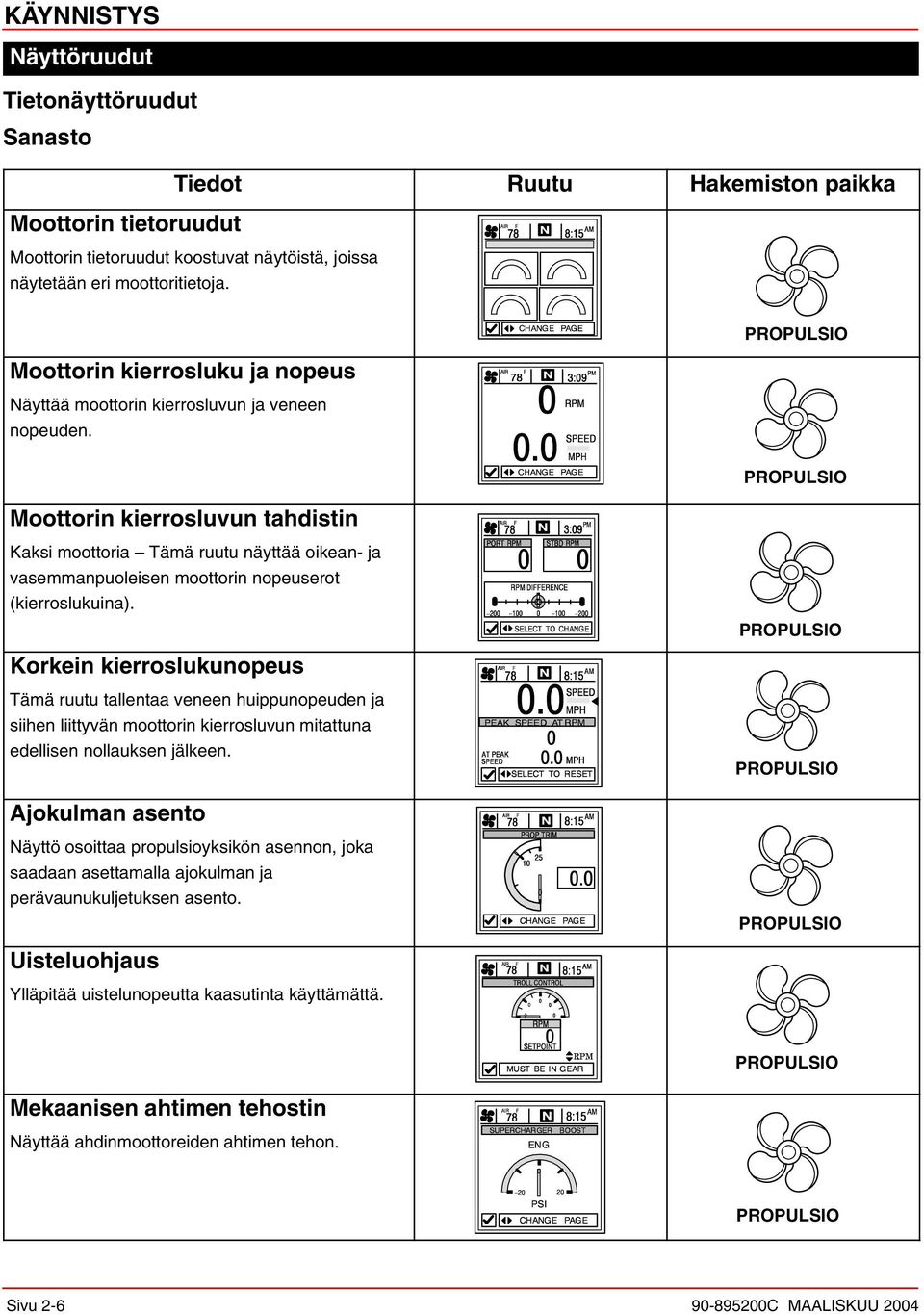

10 KÄYNNISTYS Näyttöruudut Tietonäyttöruudut Sanasto Tiedot Ruutu Hakemiston paikka Moottorin tietoruudut Moottorin tietoruudut koostuvat näytöistä, joissa näytetään eri moottoritietoja. Moottorin kierrosluku ja nopeus Näyttää moottorin kierrosluvun ja veneen nopeuden. PROPULSIO Moottorin kierrosluvun tahdistin PROPULSIO Kaksi moottoria Tämä ruutu näyttää oikean- ja vasemmanpuoleisen moottorin nopeuserot (kierroslukuina). PROPULSIO Korkein kierroslukunopeus Tämä ruutu tallentaa veneen huippunopeuden ja siihen liittyvän moottorin kierrosluvun mitattuna edellisen nollauksen jälkeen. PROPULSIO Ajokulman asento Näyttö osoittaa propulsioyksikön asennon, joka saadaan asettamalla ajokulman ja perävaunukuljetuksen asento. PROPULSIO Uisteluohjaus Ylläpitää uistelunopeutta kaasutinta käyttämättä. PROPULSIO Mekaanisen ahtimen tehostin Näyttää ahdinmoottoreiden ahtimen tehon. PROPULSIO Sivu 2-6

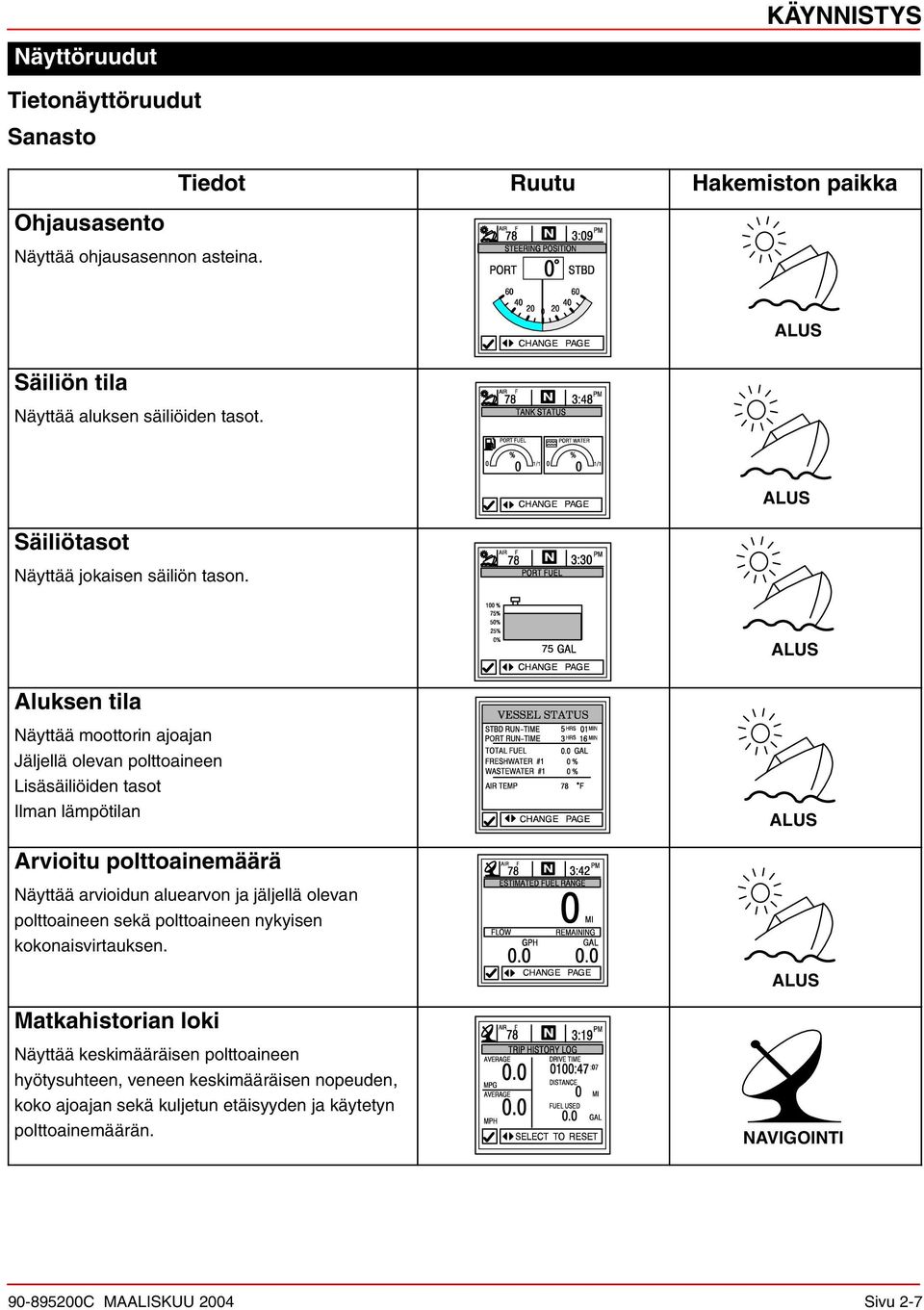

11 KÄYNNISTYS Näyttöruudut Tietonäyttöruudut Sanasto Tiedot Ruutu Hakemiston paikka Ohjausasento Näyttää ohjausasennon asteina. ALUS Säiliön tila Näyttää aluksen säiliöiden tasot. Säiliötasot Näyttää jokaisen säiliön tason. ALUS ALUS Aluksen tila Näyttää moottorin ajoajan Jäljellä olevan polttoaineen Lisäsäiliöiden tasot Ilman lämpötilan ALUS Arvioitu polttoainemäärä Näyttää arvioidun aluearvon ja jäljellä olevan polttoaineen sekä polttoaineen nykyisen kokonaisvirtauksen. ALUS Matkahistorian loki Näyttää keskimääräisen polttoaineen hyötysuhteen, veneen keskimääräisen nopeuden, koko ajoajan sekä kuljetun etäisyyden ja käytetyn polttoainemäärän. NAVIGOINTI Sivu 2-7

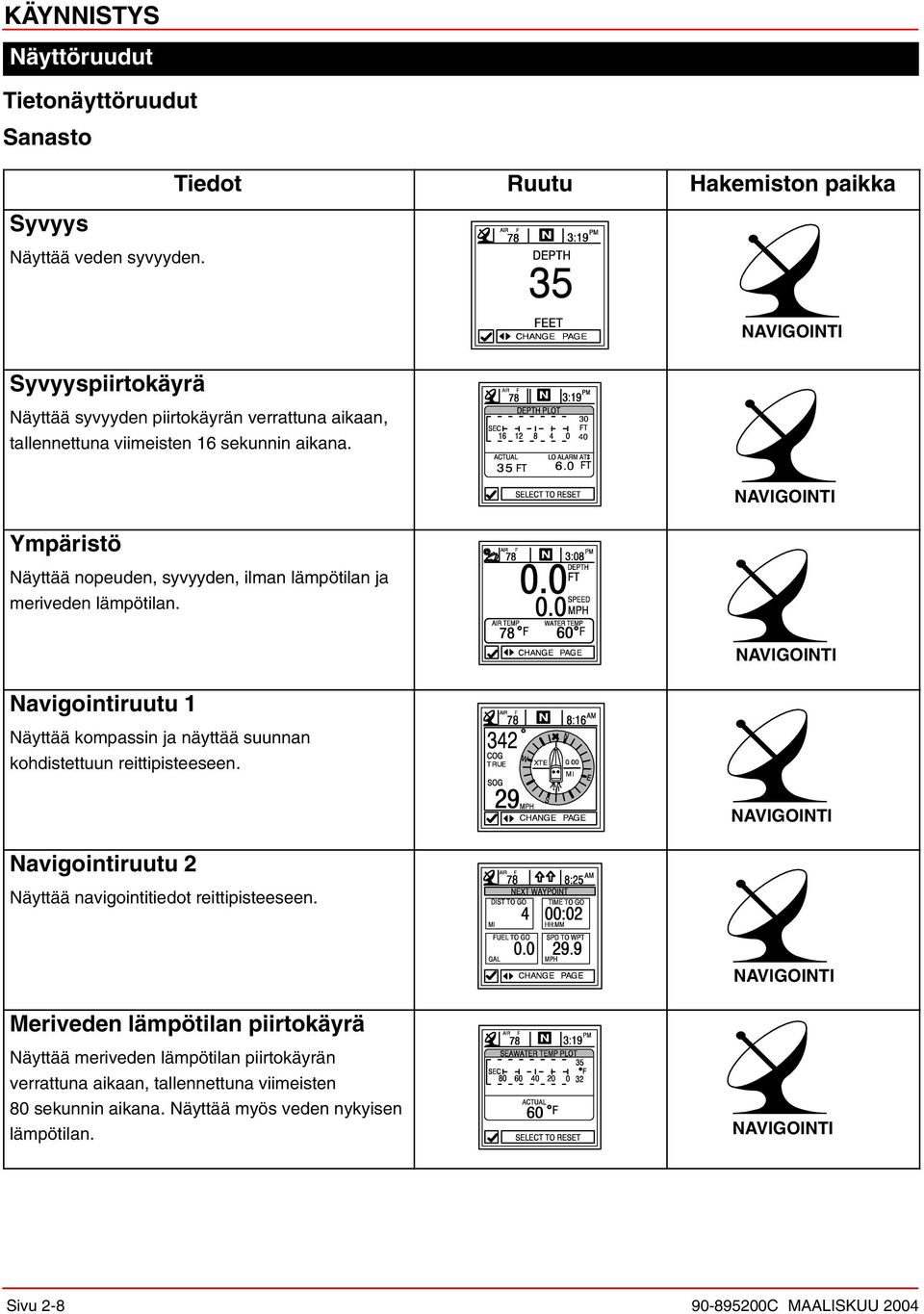

12 KÄYNNISTYS Näyttöruudut Tietonäyttöruudut Sanasto Tiedot Ruutu Hakemiston paikka Syvyys Näyttää veden syvyyden. NAVIGOINTI Syvyyspiirtokäyrä Näyttää syvyyden piirtokäyrän verrattuna aikaan, tallennettuna viimeisten 16 sekunnin aikana. Ympäristö Näyttää nopeuden, syvyyden, ilman lämpötilan ja meriveden lämpötilan. NAVIGOINTI NAVIGOINTI Navigointiruutu 1 Näyttää kompassin ja näyttää suunnan kohdistettuun reittipisteeseen. Navigointiruutu 2 Näyttää navigointitiedot reittipisteeseen. NAVIGOINTI Meriveden lämpötilan piirtokäyrä NAVIGOINTI Näyttää meriveden lämpötilan piirtokäyrän verrattuna aikaan, tallennettuna viimeisten 80 sekunnin aikana. Näyttää myös veden nykyisen lämpötilan. NAVIGOINTI Sivu 2-8

13 Näyttöruudut KÄYNNISTYS Hälytysviestiruudut Jos havaitaan ongelma, System View hälyttää käyttäjän. Suorita seuraavat toimenpiteet selvittääksesi ongelman syyn: 1. Hälytysviestin sisältävä ponnahdusruutu tulee näkyviin. Jos hälytyksiä on useita, näytössä näkyy viimeksi aktivoitu hälytys. 2. Poista ponnahdusruudut painamalla SELECT (Valintanäppäin) ja palaa viimeksi katseltuun näyttöruutuun. Kellokuvake vilkkuu ja hälytysviesti näkyy ruudun alaosassa. 3. Yhden hälytysviestin alle on mahdollisesti niputettu joukko erilaisia ongelmia. Jotta voit päätellä ongelman tarkan syyn, palaa kotisivulle ja avaa SYSTEM (Järjestelmä) -hakemisto SYSTEM (Järjestelmä) -hakemisto näyttää ongelman aiheuttavat aktiiviset hälytykset. 4. Kohdasta Aktiiviset hälytykset osassa 7 tai Moottorin käyttö- ja huolto-ohjekirjasta saat lisätietoa ongelmasta sekä tarvittavista toimenpiteistä. Jos ongelma voi aiheuttaa välitöntä moottorivahinkoa, Engine Guardian -järjestelmä vastaa ongelmaan rajoittamalla moottorin tehoa. HÄLYTYSVIESTI 2 1 KELLOKUVAKE HÄLYTYSVIESTI 3 AKTIIVISET HÄLYTYKSET JÄRJESTELMÄ Sivu 2-9

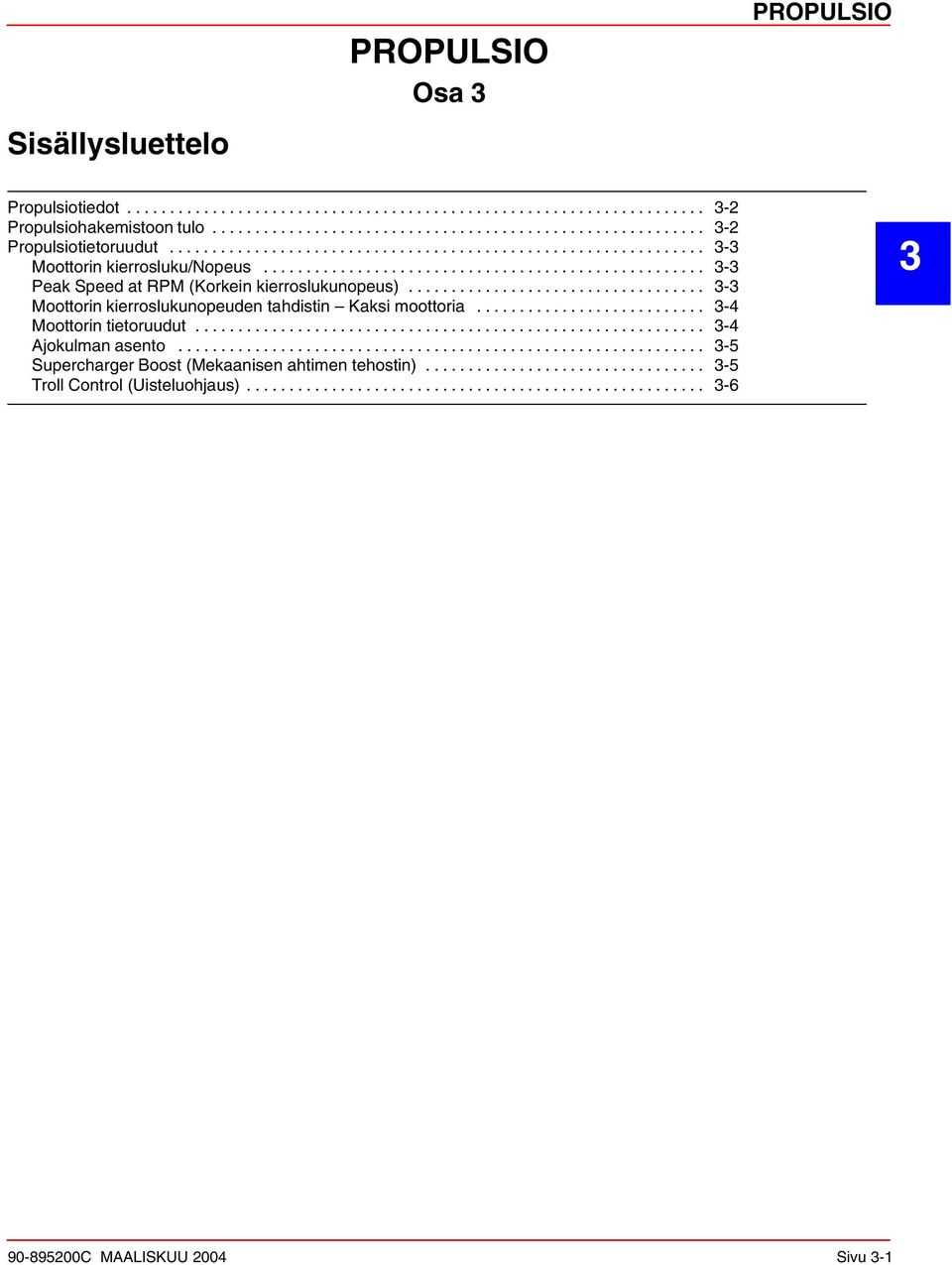

14 Sisällysluettelo PROPULSIO Osa 3 PROPULSIO Propulsiotiedot Propulsiohakemistoon tulo Propulsiotietoruudut Moottorin kierrosluku/nopeus Peak Speed at RPM (Korkein kierroslukunopeus) Moottorin kierroslukunopeuden tahdistin Kaksi moottoria Moottorin tietoruudut Ajokulman asento Supercharger Boost (Mekaanisen ahtimen tehostin) Troll Control (Uisteluohjaus) Sivu 3-1

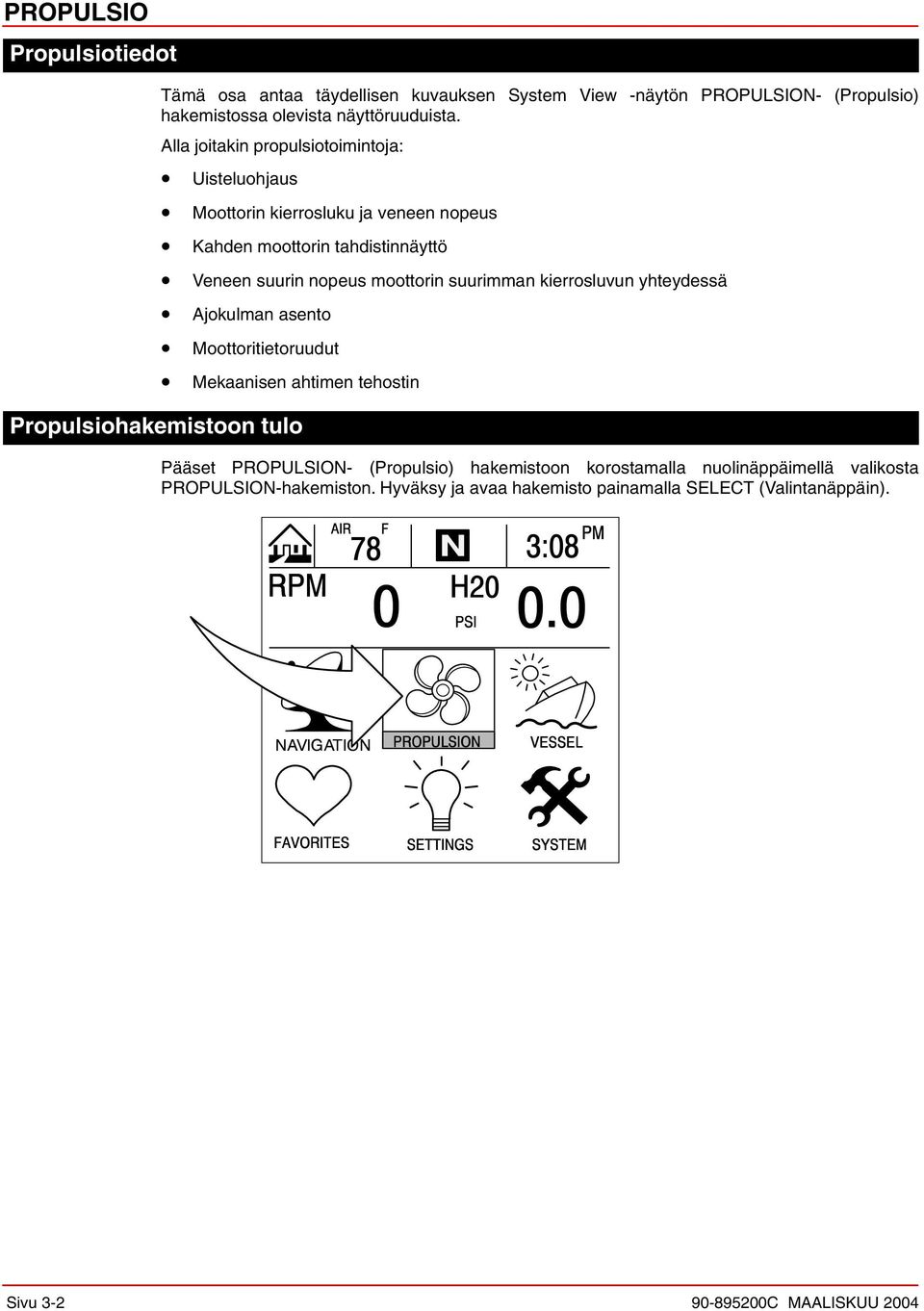

15 PROPULSIO Propulsiotiedot Tämä osa antaa täydellisen kuvauksen System View -näytön PROPULSION- (Propulsio) hakemistossa olevista näyttöruuduista. Alla joitakin propulsiotoimintoja: Uisteluohjaus Moottorin kierrosluku ja veneen nopeus Kahden moottorin tahdistinnäyttö Veneen suurin nopeus moottorin suurimman kierrosluvun yhteydessä Ajokulman asento Moottoritietoruudut Mekaanisen ahtimen tehostin Propulsiohakemistoon tulo Pääset PROPULSION- (Propulsio) hakemistoon korostamalla nuolinäppäimellä valikosta PROPULSION-hakemiston. Hyväksy ja avaa hakemisto painamalla SELECT (Valintanäppäin). Sivu 3-2

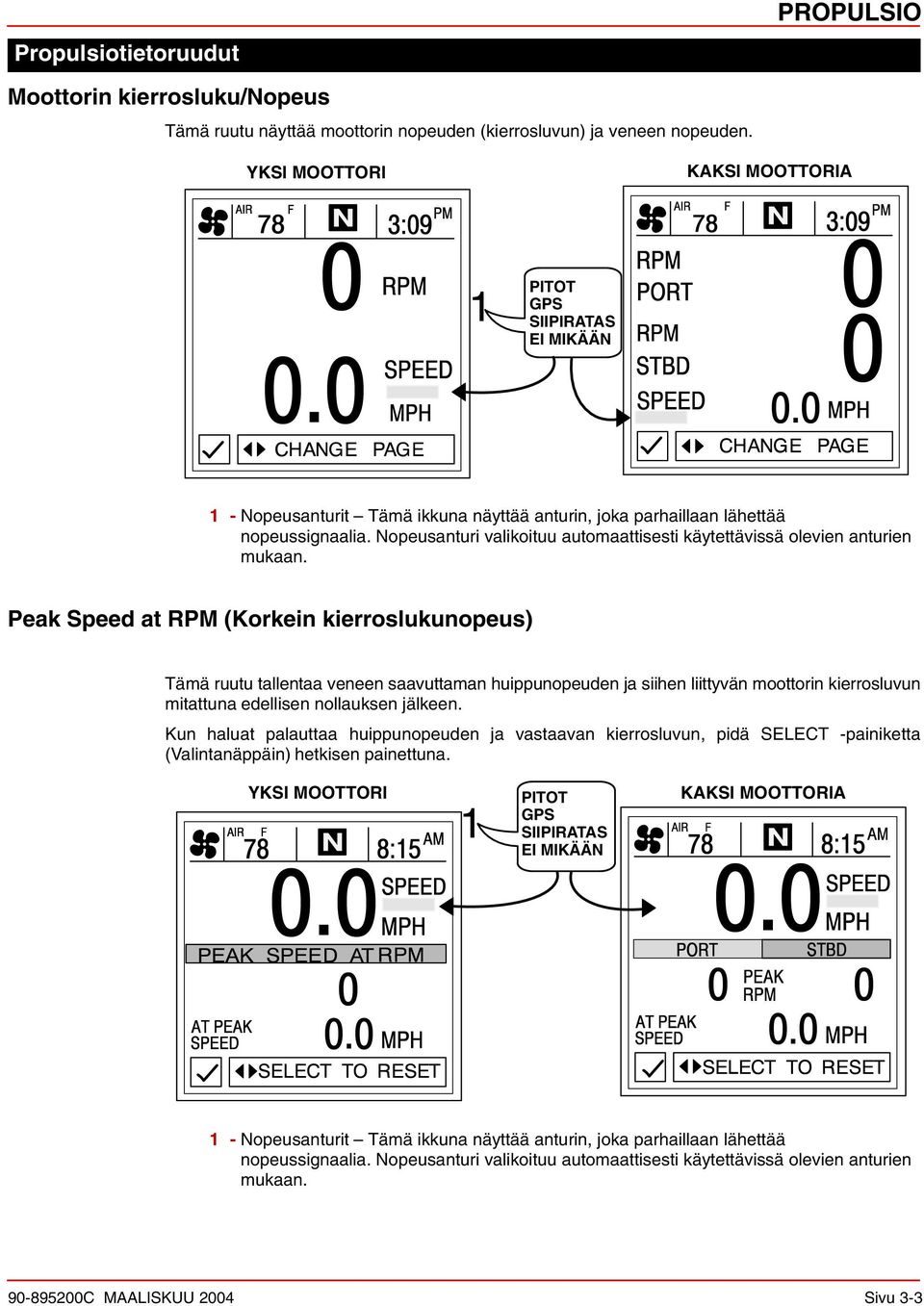

16 Propulsiotietoruudut PROPULSIO Moottorin kierrosluku/nopeus Tämä ruutu näyttää moottorin nopeuden (kierrosluvun) ja veneen nopeuden. YKSI MOOTTORI KAKSI MOOTTORIA 1 PITOT GPS SIIPIRATAS EI MIKÄÄN 1 - Nopeusanturit Tämä ikkuna näyttää anturin, joka parhaillaan lähettää nopeussignaalia. Nopeusanturi valikoituu automaattisesti käytettävissä olevien anturien mukaan. Peak Speed at RPM (Korkein kierroslukunopeus) Tämä ruutu tallentaa veneen saavuttaman huippunopeuden ja siihen liittyvän moottorin kierrosluvun mitattuna edellisen nollauksen jälkeen. Kun haluat palauttaa huippunopeuden ja vastaavan kierrosluvun, pidä SELECT -painiketta (Valintanäppäin) hetkisen painettuna. YKSI MOOTTORI 1 PITOT GPS SIIPIRATAS EI MIKÄÄN KAKSI MOOTTORIA 1 - Nopeusanturit Tämä ikkuna näyttää anturin, joka parhaillaan lähettää nopeussignaalia. Nopeusanturi valikoituu automaattisesti käytettävissä olevien anturien mukaan. Sivu 3-3

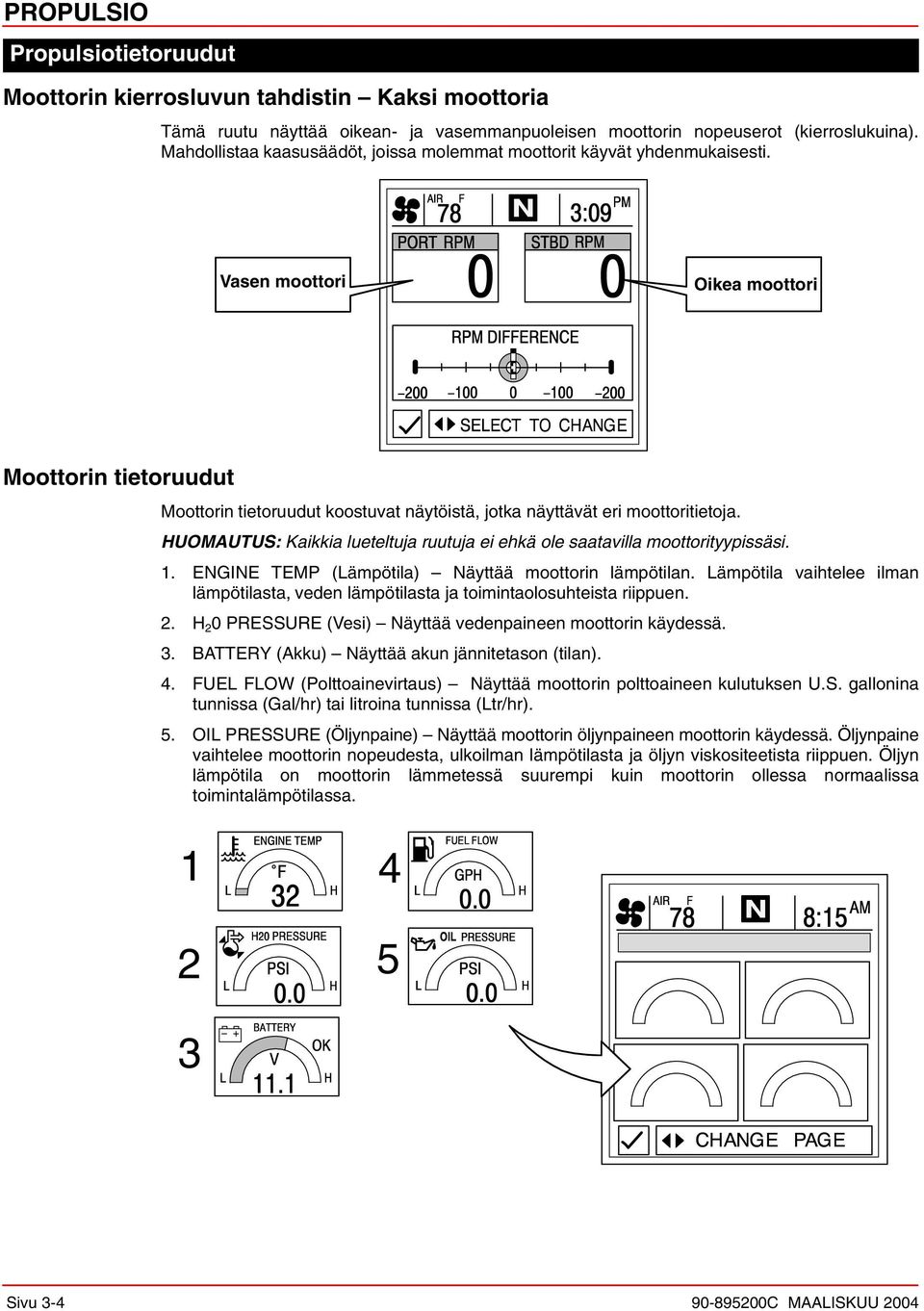

17 PROPULSIO Propulsiotietoruudut Moottorin kierrosluvun tahdistin Kaksi moottoria Tämä ruutu näyttää oikean- ja vasemmanpuoleisen moottorin nopeuserot (kierroslukuina). Mahdollistaa kaasusäädöt, joissa molemmat moottorit käyvät yhdenmukaisesti. Vasen moottori Oikea moottori Moottorin tietoruudut Moottorin tietoruudut koostuvat näytöistä, jotka näyttävät eri moottoritietoja. HUOMAUTUS: Kaikkia lueteltuja ruutuja ei ehkä ole saatavilla moottorityypissäsi. 1. ENGINE TEMP (Lämpötila) Näyttää moottorin lämpötilan. Lämpötila vaihtelee ilman lämpötilasta, veden lämpötilasta ja toimintaolosuhteista riippuen. 2. H 2 0 PRESSURE (Vesi) Näyttää vedenpaineen moottorin käydessä. 3. BATTERY (Akku) Näyttää akun jännitetason (tilan). 4. FUEL FLOW (Polttoainevirtaus) Näyttää moottorin polttoaineen kulutuksen U.S. gallonina tunnissa (Gal/hr) tai litroina tunnissa (Ltr/hr). 5. OIL PRESSURE (Öljynpaine) Näyttää moottorin öljynpaineen moottorin käydessä. Öljynpaine vaihtelee moottorin nopeudesta, ulkoilman lämpötilasta ja öljyn viskositeetista riippuen. Öljyn lämpötila on moottorin lämmetessä suurempi kuin moottorin ollessa normaalissa toimintalämpötilassa Sivu 3-4

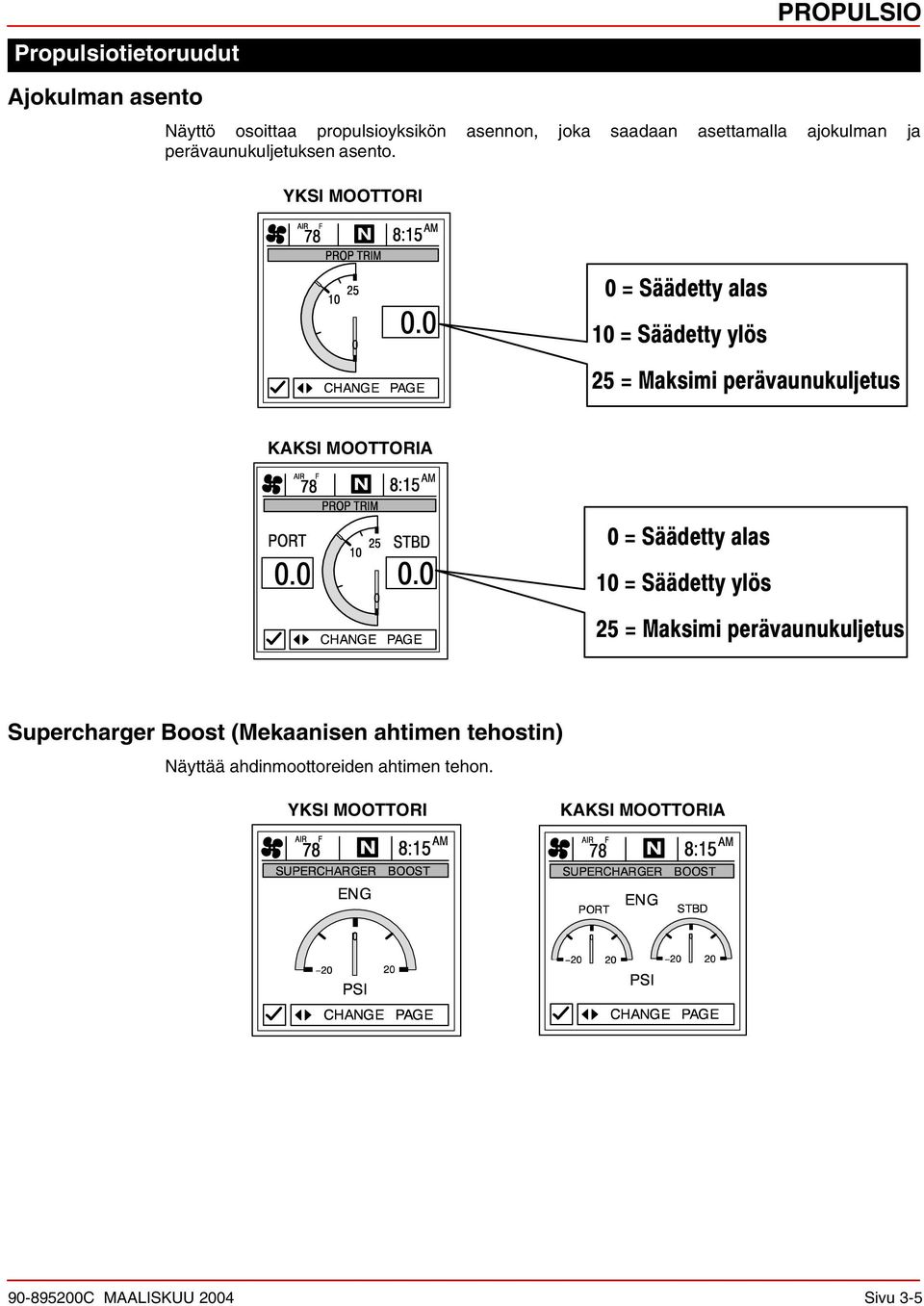

18 Propulsiotietoruudut PROPULSIO Ajokulman asento Näyttö osoittaa propulsioyksikön asennon, joka saadaan asettamalla ajokulman ja perävaunukuljetuksen asento. YKSI MOOTTORI KAKSI MOOTTORIA Supercharger Boost (Mekaanisen ahtimen tehostin) Näyttää ahdinmoottoreiden ahtimen tehon. YKSI MOOTTORI KAKSI MOOTTORIA Sivu 3-5

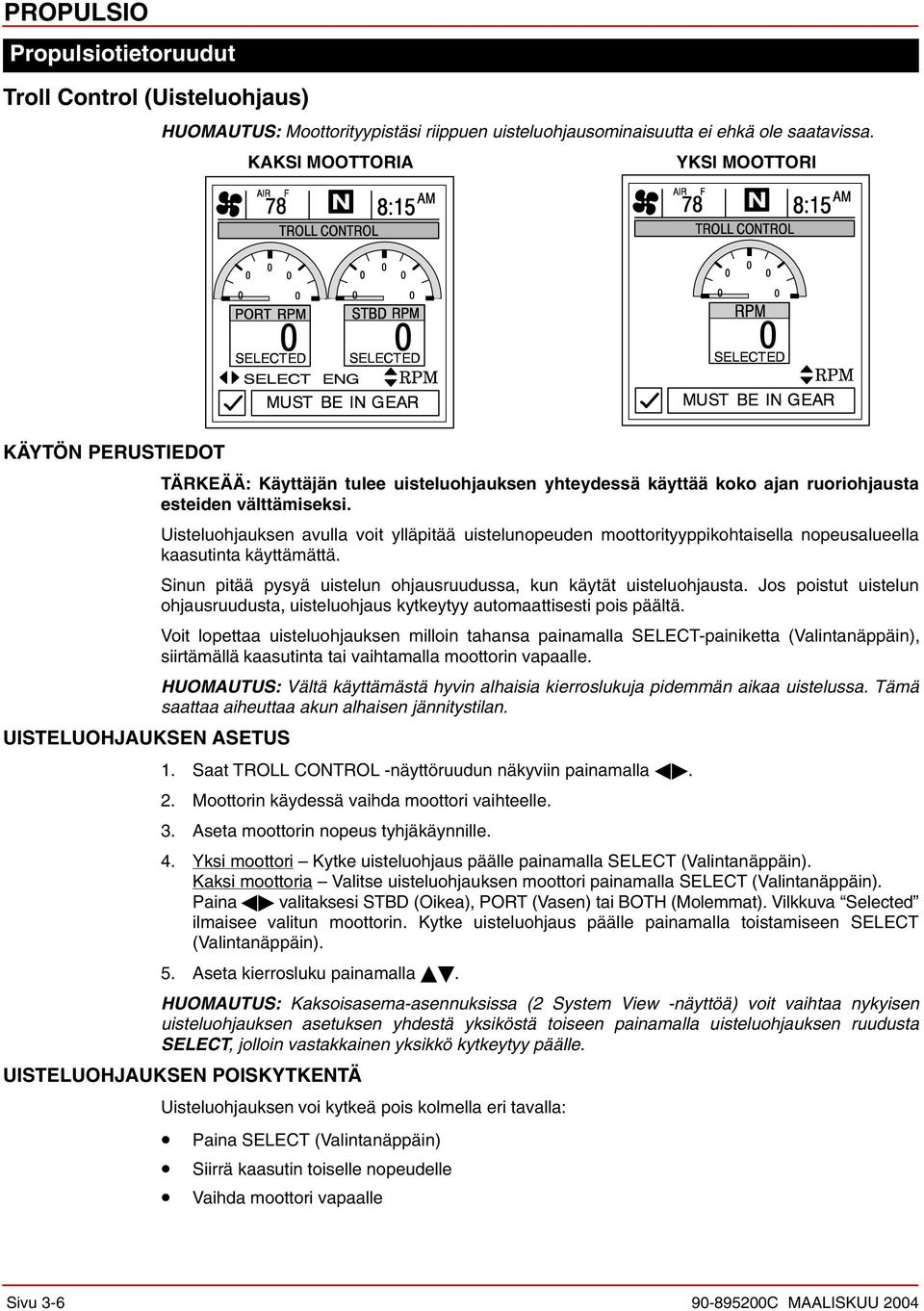

19 PROPULSIO Propulsiotietoruudut Troll Control (Uisteluohjaus) HUOMAUTUS: Moottorityypistäsi riippuen uisteluohjausominaisuutta ei ehkä ole saatavissa. KAKSI MOOTTORIA YKSI MOOTTORI KÄYTÖN PERUSTIEDOT TÄRKEÄÄ: Käyttäjän tulee uisteluohjauksen yhteydessä käyttää koko ajan ruoriohjausta esteiden välttämiseksi. Uisteluohjauksen avulla voit ylläpitää uistelunopeuden moottorityyppikohtaisella nopeusalueella kaasutinta käyttämättä. Sinun pitää pysyä uistelun ohjausruudussa, kun käytät uisteluohjausta. Jos poistut uistelun ohjausruudusta, uisteluohjaus kytkeytyy automaattisesti pois päältä. Voit lopettaa uisteluohjauksen milloin tahansa painamalla SELECT-painiketta (Valintanäppäin), siirtämällä kaasutinta tai vaihtamalla moottorin vapaalle. HUOMAUTUS: Vältä käyttämästä hyvin alhaisia kierroslukuja pidemmän aikaa uistelussa. Tämä saattaa aiheuttaa akun alhaisen jännitystilan. UISTELUOHJAUKSEN ASETUS 1. Saat TROLL CONTROL -näyttöruudun näkyviin painamalla. 2. Moottorin käydessä vaihda moottori vaihteelle. 3. Aseta moottorin nopeus tyhjäkäynnille. 4. Yksi moottori Kytke uisteluohjaus päälle painamalla SELECT (Valintanäppäin). Kaksi moottoria Valitse uisteluohjauksen moottori painamalla SELECT (Valintanäppäin). Paina valitaksesi STBD (Oikea), PORT (Vasen) tai BOTH (Molemmat). Vilkkuva Selected ilmaisee valitun moottorin. Kytke uisteluohjaus päälle painamalla toistamiseen SELECT (Valintanäppäin). 5. Aseta kierrosluku painamalla. HUOMAUTUS: Kaksoisasema-asennuksissa (2 System View -näyttöä) voit vaihtaa nykyisen uisteluohjauksen asetuksen yhdestä yksiköstä toiseen painamalla uisteluohjauksen ruudusta SELECT, jolloin vastakkainen yksikkö kytkeytyy päälle. UISTELUOHJAUKSEN POISKYTKENTÄ Uisteluohjauksen voi kytkeä pois kolmella eri tavalla: Paina SELECT (Valintanäppäin) Siirrä kaasutin toiselle nopeudelle Vaihda moottori vapaalle Sivu 3-6

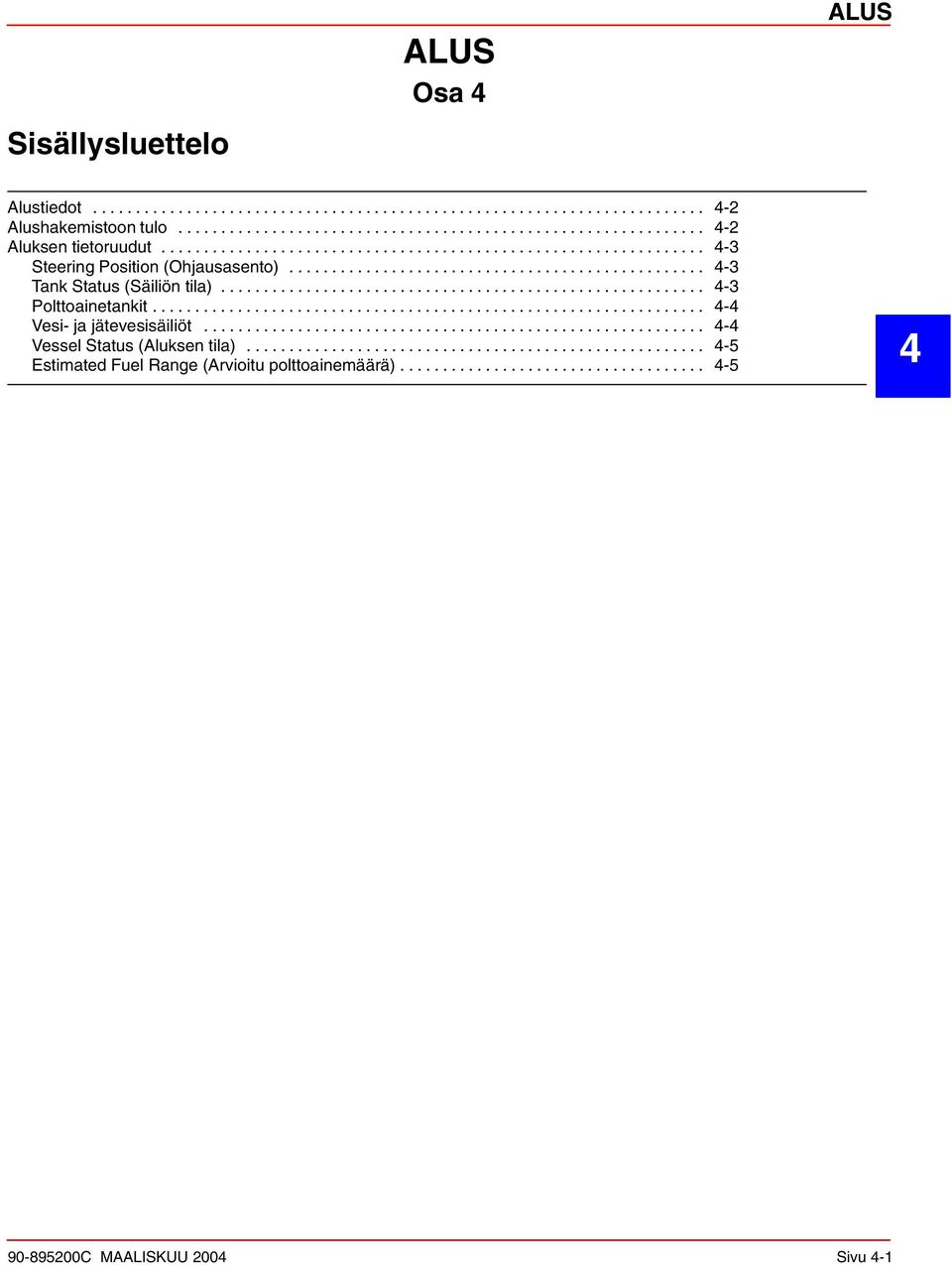

20 Sisällysluettelo ALUS Osa 4 ALUS Alustiedot Alushakemistoon tulo Aluksen tietoruudut Steering Position (Ohjausasento) Tank Status (Säiliön tila) Polttoainetankit Vesi- ja jätevesisäiliöt Vessel Status (Aluksen tila) Estimated Fuel Range (Arvioitu polttoainemäärä) Sivu 4-1

21 ALUS Alustiedot Alushakemistoon tulo Tämä osa antaa täydellisen kuvauksen System View -näytön VESSEL (Alus) -hakemistossa olevista näyttöruuduista. Alla joitakin aluksen toimintoja: Ohjauskulman asento Polttoaine-, öljy-, jätevesi- ja vesisäiliön tila Aluksen tila Arvioitu polttoainemäärä Pääset VESSEL (Alus) -hakemistoon korostamalla nuolinäppäimellä valikosta VESSEL-hakemiston. Hyväksy ja avaa hakemisto painamalla SELECT (Valintanäppäin). Sivu 4-2

22 Aluksen tietoruudut ALUS Steering Position (Ohjausasento) Tämä ruutu näyttää ohjausasennon asteina. HUOMAUTUS: Riippuen moottorityypistäsi tätä ominaisuutta ei ehkä ole saatavissa. Tank Status (Säiliön tila) HUOMAUTUS: Jos ohjauskulman asento on vastakkaisessa suunnassa kuin sen pitäisi olla, se voidaan vaihtaa siten, että se näkyy oikein. Katso Asetukset/Anturit/Vastakkaisohjaus -valikkoa osassa 6. HUOMAUTUS: Jos alukseesi on asennettu säiliön tason anturi, System View näyttää anturien osoittaman jäljellä olevan tason. Näyttöruudut näyttävät aluksen säiliöiden tason. Pylväsmittarit ja digitaaliset lukemat ilmaisevat kunkin säiliön tilan. SCREEN 1 (RUUTU 1) SCREEN 2 (RUUTU 2) Sivu 4-3

23 ALUS Aluksen tietoruudut Polttoainetankit Näyttää jokaisen säiliön tason. Vesi- ja jätevesisäiliöt Näyttää jokaisen säiliön tason. Sivu 4-4

24 Aluksen tietoruudut ALUS Vessel Status (Aluksen tila) Näyttää nykyiset alusta koskevat tiedot. 1. Näyttää ajoajan tunteina. 2. Näyttää jäljellä olevan polttoainemäärän. 3. Näyttää muut säiliötasot. Makea vesi ja jätevesi, mikäli ne on liitetty. 4. Näyttää ilman lämpötilan anturin kohdalta Estimated Fuel Range (Arvioitu polttoainemäärä) Tämä ruutu näyttää arvioidun alueen ja jäljellä olevan polttoaineen sekä polttoaineen nykyisen virtauksen. 1. Polttoaineen arvioitu alue perustuu veneen nopeuteen, polttoaineen kulutukseen sekä tankissa jäljellä olevan polttoaineen määrään. Näytössä näkyvä luku osoittaa arvioitua etäisyyttä, joka jäljellä olevalla polttoaineella voidaan ajaa. Nopeustiedot tarvitaan (siipiratas, pitot-paine tai GPS). 2. Näyttää aluksen nykyisen polttoainekulutuksen U.S. gallonina/tunti tai litroina/tunti. 3. Näyttää jäljellä olevan polttoainemäärän. HUOMAUTUS: Älä luota pelkästään polttoaineen käytettyyn tai jäljellä olevaan määrään. Ne ovat pelkkiä arvioita Sivu 4-5

25 Sisällysluettelo NAVIGOINTI Osa 5 NAVIGOINTI Navigointitiedot Navigointihakemistoon tulo Navigoinnin tietoruudut Aluksen kurssi Kurssi ylös Next Waypoint Data (Seuraavan reittipisteen tiedot) Trip History Log (Matkahistorian loki) Depth (Syvyys) Depth Plot Line (Syvyyspiirtokäyrä) Ympäristö Seawater Temperature Plot (Meriveden lämpötilan piirtokäyrä) Sivu 5-1

26 NAVIGOINTI Navigointitiedot Tämä osa antaa täydellisen kuvauksen System View -näytön NAVIGATION-hakemiston (Navigointi) näyttöruuduista. Joitakin navigointitoimintoja: Navigointiruudut Tiedot seuraavasta reittipisteestä Matkahistorialoki Syvyys Syvyyden piirtokäyrä Syvyys, nopeus, ilman lämpötila ja veden lämpötila Meriveden piirtokäyrä Navigointihakemistoon tulo Pääset NAVIGATION-hakemistoon korostamalla nuolinäppäimellä valikosta NAVIGATIONhakemisto. Hyväksy ja avaa hakemisto painamalla SELECT (Valintanäppäin). Sivu 5-2

27 Navigoinnin tietoruudut NAVIGOINTI Navigointiruudut TÄRKEÄÄ: Tämä laite on tarkoitettu navigoinnin apuvälineeksi, eikä sitä ole tarkoitettu korvaamaan paperimerikarttoja. Huolellinen navigoija ei koskaan luota vain yhteen sijaintitietojen hankintamenetelmään. HUOMAUTUS: Voidaksesi käyttää navigointiruutuja aluksessasi pitää olla GPS-vastaanotin, jossa on NMEA 0183 V1.5 tai V2.0+ ulostulo, ja sen on oltava yhdistettynä System View -näyttöön. System View -näytössä on kaksi eri navigointiruutua: Vessel Course (Aluksen kurssi)- ja Next Waypoint (Seuraava reittipiste) -tiedot. Tiedot seuraavasta reittipisteestä opastavat määränpään reittipisteeseen, jos se on ohjelmoitu GPS-laitteesi navigointielektroniikkaan. RUUTU NRO 1 ALUKSEN KURSSI KURSSI YLÖS Tämä aluksen kurssi Course Up (Kurssi ylös) -ruutu käsittää pyörivän kompassirenkaan, joka ei ainoastaan näytä matkasi suuntaa vaan myös suunnan tavoitteena olevaan reittipisteeseen. Kun et navigoi reittipisteeseen, kompassi näyttää kulkusuunnan. Kompassirenkaan keskellä oleva veneosoitin näyttää nykyisen suunnan. Kun reittipiste on asetettu erillistä GPS-yksikköä käyttämällä, kompassin renkaaseen ilmestyy X-merkki. Tämä X-merkki osoittaa reittipisteen. Esimerkiksi jos X-merkki kohdistuu veneosoittimen keskelle, olet menossa suoraan reittipisteeseen. Jos veneosoitin ei kohdistu X-merkkiin, ohjaa X-merkkiä kohti, kunnes se kohdistuu veneosoittimen keskiviivaan. Jatka tähän suuntaan, kunnes saavutat nykyisen kohteena olevan reittipisteen. Kompassin keskus näyttää nykyisen ristiseurantavirheen (XTE). Tämä on se etäisyys, jonka verran poikkeat halutusta kurssista. Kun yhteensopiva GPS yhdistetään, nykyinen pintanopeus (SOG) sekä pintakurssi (COG) näkyvät ruudussa Kompassirengas 2 - Veneosoitin 3 - X-merkki (antaa ohjaussuunnan) 4 - Ristiseurantavirhe 5 - Pintakurssi (COG) 6 - Pintanopeus (SOG) 7 - GPS-suunta Tosi tai magneettinen Katso Asetukset/Omat valinnat/gps-suunta -valikkoa Osasta 6 Sivu 5-3

28 NAVIGOINTI Navigoinnin tietoruudut Navigointiruudut RUUTU NRO 2 NEXT WAYPOINT DATA (SEURAAVAN REITTIPISTEEN TIEDOT) Kun navigoit johonkin reittipisteeseen, tämä ruutu antaa sinulle seuraavat navigointitiedot: 1. DIST TO GO Jäljellä oleva etäisyys seuraavaan reittipisteeseen. 2. TIME TO GO Aika, joka tarvitaan saavuttamaan reittipisteesi nykyisellä nopeudella. 3. FUEL TO GO Polttoainemäärä, jonka tarvitset päästäksesi reittipisteeseesi. 4. BRG TO WPT Suuntima reittipistettä kohti Trip History Log (Matkahistorian loki) Tämä ruutu jäljittää veneesi etenemisen viimeisen nollauksen jälkeen. Näyttää keskimääräisen polttoaineen hyötysuhteen, veneen keskimääräisen nopeuden, koko ajoajan sekä kuljetun etäisyyden ja käytetyn polttoainemäärän. Palauta matkahistorialoki alkutilaan painamalla SELECT -painiketta (Valintanäppäin) 5 sekunnin ajan. 1. Näyttää keskikulutuksen etäisyytenä polttoainegallonaa tai -litraa kohti laitteen edellisen nollauksen jälkeen. 2. Näyttää veneen keskinopeuden laitteen edellisen nollauksen jälkeen. 3. Näyttää moottorin käyttötuntien määrän laitteen edellisen nollauksen jälkeen. 4. Näyttää koko ajetun etäisyyden laitteen edellisen nollauksen jälkeen. 5. Näyttää koko käytetyn polttoainemäärän laitteen edellisen nollauksen jälkeen Sivu 5-4

29 Navigoinnin tietoruudut NAVIGOINTI Depth (Syvyys) Tämä ruutu näyttää veden syvyyden. HUOMAUTUS: Kun asetat syvyys- ja matalanveden hälytystasoja, katso Asetukset/Anturit -valikkoa osasta 6. Depth Plot Line (Syvyyspiirtokäyrä) Tämä ruutu näyttää syvyyskäyrän, joka on tallennettu viimeisten 16 sekunnin aikana. HUOMAUTUS: Kun asetat syvyys- ja matalanveden hälytystasoja, katso Asetukset/Anturit -valikkoa osasta Näyttää syvyyspiirtokäyrän. 2. Näyttää nykyisen veden syvyyden. 3. Näyttää matalanveden hälytysasetuksen Sivu 5-5

30 NAVIGOINTI Navigoinnin tietoruudut Ympäristö Tämä ruutu näyttää nopeuden, syvyyden, ilman ja meriveden lämpötilan. 1. Näyttää veden syvyyden. 2. Näyttää veneen nopeuden. 3. Näyttää ilman lämpötilan. 4. Näyttää meriveden lämpötilan Seawater Temperature Plot (Meriveden lämpötilan piirtokäyrä) Tämä ruutu näyttää meriveden lämpötilan, joka on tallennettu viimeisten 80 sekunnin aikana. Näyttää myös nykyisen veden lämpötilan. 1. Näyttää meriveden piirtokäyrän. 2. Näyttää nykyisen veden lämpötilan. 1 2 Sivu 5-6

31 Sisällysluettelo ASETUKSET Osa 6 ASETUKSET Asetustiedot Asetushakemistoon tulo Asetushakemisto Asetusvaihtoehdot Contrast/Lighting/Clock (Kontrasti/Valaistus/Kello) Units/Language/Offsets (Yksiköt/Kieli/Siirrot) Home Page Data (Kotisivun tiedot) Sensors (Anturit) Preferences (Omat valinnat) Favorites/Page Status (Suosikit/Sivun tila) Sivu 6-1

32 ASETUKSET Asetustiedot Asetushakemistoon tulo Tämä osa antaa täydellisen kuvauksen System View -näytön SETTINGS (Asetukset) -hakemistossa olevista asetusruuduista. Tässä osassa voit asettaa System View -näytön tiedot haluamallasi tavalla. Joitakin asetustoimintoja: Kotisivun tietojen räätälöinti Kontrasti/Valaistus/Kello Yksiköt/Kieli/Siirrot Anturiasetukset Suosikit/Sivun tila Omien valintojen asetukset Pääset SETTINGS (Asetukset) -hakemistoon valitsemalla nuolinäppäimellä valikosta SETTINGS-hakemiston. Hyväksy ja avaa hakemistoruutu painamalla SELECT (Valintanäppäin). Asetushakemisto Settings Directory Screen (Asetushakemiston ruutu) Sivu 6-2

33 ASETUKSET Asetusvaihtoehtoja Contrast/Lighting/Clock (Kontrasti/Valaistus/Kello) Asetuksen säätö: 1. Korosta -painikkeella haluttu valikkovalinta. 2. Muokkaa -painikkeella valikkoruutua. 3. Hyväksy asetukset painamalla SELECT (Valintanäppäin). CONTRAST (Kontrasti) Näyttöön tulee liukupalkki, jolla näytön kontrastia voi säätää lämpötilan tai valaistuksen muutoksien mukaan. BRIGHTNESS (Kirkkaus) Näyttöön tulee liukupalkki, jolla säädetään näyttöruudun valaistustasoa. TIME (AIKA) Jos GPS:ää ei ole yhdistetty, aseta nykyinen aika painamalla vaakasuoria nuolia. Jos GPS on yhdistetty, noudata alla olevaa aikavyöhykeasetusta. TIME ZONE (Aikavyöhyke) Aikavyöhykeasetus kertoo, kuinka monta tuntia olet edellä tai jäljessä Greenwichin keskiaurinkoaikaa (GMT). Alla oleva taulukko antaa likimääräiset GMT:n aikavyöhykeasetukset eri pituusvyöhykkeille. Lisää asetukseen yksi tunti kesäajan ollessa voimassa. CLOCK MODE (Kellotila) Valitse 12 tai 24 tunnin kelloasetus. Pituusastevyöhyke Aikavyöhykeasetus Kesäajan aikavyöhykkeen asetus Pituusastevyöhyke Aikavyöhykeasetus Kesäajan aikavyöhykkeen asetus W180,0 W172, E007,5 E022, W172,5 W157, E022,5 E037, W157,5 W142, E037,5 E052, W142,5 W127, E052,5 E067, W127,5 W112,5 (Tyynenmeren rannikon aika) -8-7 E067,5 E082, W112,5 W097,5 (Kalliovuorten aika) -7-6 E082,5 E097, W097,5 W082,5 (Keskivaltioiden aika) -6-5 E097,5 E112, W082,5 W067,5 (Itärannikon aika) -5-4 E112,5 E127, W067,5 W052, E127,5 E142, W052,5 W037, E142,5 E157, W037,5 W022, E157,5 E172, W022,5 W007,5-1 0 E172,5 E180, W007,5 E007, Sivu 6-3

34 ASETUKSET Asetusvaihtoehtoja Units/Language/Offsets (Yksiköt/Kieli/Siirrot) Asetuksen säätö: 1. Korosta -painikkeella haluttu valikkovalinta. 2. Muokkaa -painikkeella valikkoruutua. 3. Hyväksy asetukset painamalla SELECT (Valintanäppäin). UNITS ENG (Yksiköt, engl.) Voit valita yksikkömitoiksi joko englantilaisen tai metrijärjestelmän. UNITS SPD (Yksiköt, nopeus) Voit valita yksiköt, joissa nopeus näytetään. Voit valita MPH (maili/tunti), KM/H (kilometri/tunti) tai solmu. LANGUAGE (Kieli) System View -näyttö on tällä hetkellä vain englanniksi. SEA TEMP OFFSET (Meren lämpötilan siirtymä) Meriveden lämpötilan anturi voidaan kalibroida vastaamaan varsinaista meriveden lämpötilaa. Laske meriveden lämpötilan poikkeama asteina ja syötä erotus valikkoikkunaan. STEERING OFFSET (Ohjauspoikkeama) Ohjausanturi voidaan kalibroida kompensoimaan epätarkkuuksia. Laske ohjausanturin poikkeama asteina ja syötä erotus valikkoikkunaan. DEPTH OFFSET TO (Syvyyspoikkeama) Tavallisesti laite mittaa veden syvyyden ilmaisimen (anturin) pinnalta. Koska anturi on vedenpinnan alla, tämä etäisyys ei ole veden tarkka syvyys. Voit muuttaa syvyyslukemaa tällä syvyyspoikkeamatoiminnolla. Voit käyttää kolmea syvyyspoikkeamatoimintoa: 1. SENSOR (Anturi) Mittaa veden syvyyden ilmaisimen pinnalta. Syvyyspoikkeamaan ei tarvita asetusta. 2. WATERLINE (Vesiraja) Ilmaisee veden syvyyden vesirajasta. Alla olevaa syvyyspoikkeama-asetusta täytyy muuttaa. Mittaa anturin pinnan ja vesirajan välinen etäisyys. Lisää mittaustulos alla olevan syvyyspoikkeaman valikkokohtaan. 3. KEEL (Köli) Ilmaisee veden syvyyden veneen kölistä. Alla olevaa syvyyspoikkeama-asetusta täytyy muuttaa. Mittaa ilmaisimen ja veneen alimman osan välinen etäisyys. Lisää mittaustulos alla olevaan syvyyspoikkeaman valikkokohtaan. Tämä poikkeama on arvoltaan negatiivinen. DEPTH OFFSET (Syvyyspoikkeama) Aktivoi syvyyspoikkeamaominaisuus lisäämällä edellä otettu mittaus kompensoimaan vesiraja- tai kölipoikkeamaa. SHALLOW ALARM (Matalan veden varoitushälytys) Matalan veden varoitushälytys voidaan asettaa antamaan varoitusääni käyttäjän määrittelemässä syvyydessä. Aktivoi matalan veden varoitushälytys syöttämällä haluttu syvyys valikkoruutuun. Syvyys voi vaihdella jalkaan. Poista syvyyshälytys käytöstä asettamalla sen arvoksi 0. Jotta hälytys toimisi, hälytystorven asetus on aktivoitava. Katso kohtaa Asetukset/Omat valinnat. DEPTH ALARM (Syvyyshälytys) Syvyyshälytys voidaan asettaa antamaan varoitusääni käyttäjän määrittelemässä syvyydessä. Aktivoi syvyyshälytys syöttämällä haluttu syvyys valikkoruutuun. Syvyys voi vaihdella jalkaan. Poista syvyyshälytys käytöstä asettamalla sen arvoksi 0. Jotta hälytys toimisi, hälytystorven asetus on aktivoitava. Katso Asetukset/Omat valinnat -valikkoa osasta 6. FUEL OFFSET (Polttoaineen poikkeama) Jos polttoainetankin lukema ei ole 0 tankin ollessa täysin tyhjä, polttoaineen poikkeama voidaan kalibroida vastaamaan oikeaa lukemaa. Kun polttoainetankki on täysin tyhjä, syötä säiliön tilaruudulla näkyvä polttoaineen määrä. Tämä määrä vähennetään ruudun lukemasta. Tämän tulisi muuttaa polttoaineen määrän lukemaksi 0. Sivu 6-4

35 Asetusvaihtoehtoja ASETUKSET Home Page Data (Kotisivun tiedot) 4. Katso kohtaa HOME PAGE DATA (Kotisivun tiedot) ja arvioi, haluatko muuttaa joitakin tietoja. Valitse toiminto -painikkeella. Muokkaa -painikkeella valikkoruutua. RPM H20 PSI Oil PSI Oil TEMP FUEL FLOW ENG TEMP RPM H20 PSI Oil PSI Oil TEMP FUEL FLOW ENG TEMP VOLTS SPEED DEPTH FUEL LVL RANGE AIR TEMP SEA TEMP DTW COG SOG BTW COG/BTW YKSI MOOTTORI KAKSI MOOTTORIA Sivu 6-5

36 ASETUKSET Asetusvaihtoehtoja Sensors (Anturit) Asetuksen säätö: 1. Korosta -painikkeella haluttu valikkovalinta. 2. Muokkaa -painikkeella valikkoruutua. 3. Hyväksy asetukset painamalla SELECT (Valintanäppäin). PITOT SENSOR (Pitot-anturi) Valitse moottorista Pitot-vedenpaineanturin PSI-syöttö. HUOMAUTUS: Normaali nopeuden syöttö Mercuryn sarjavalmisteisissa perämoottoreissa on 100 PSI. Tietyt korkean suorituskyvyn sovellukset voivat tarvita 200 PSI:n syötön. PITOT MULT (Pitot-kerroin) Pitot-paineanturin voi kalibroida korjaamaan liian korkeita tai matalia näyttölukemia. Laske, kuinka monta prosenttia nopeus poikkeaa, ja syötä tulos valikkoikkunaan. PADDLE FREQ (Siipirattaan taajuus) Taajuuden voi muuttaa eri anturien vaatimuksille sopivaksi. 4,9 Hz/maili tai 5,7 Hz/solmu on Mercury Marinen antama siipirattaan nopeusanturin taajuus. TRANSITION SPD (Siirtymänopeus) Siirtymänopeus on nopeus, jolla System View lopettaa siipirattaan lukemisen ja alkaa käyttää pitot-putkea tai GPS:ää (GPS on etusijalla suurella nopeudella, mikäli se on yhdistetty) veneen nopeuden mittaamiseen. Oletusasetus on 25 MPH. Tämä siirtymänopeus voidaan muuttaa haluttaessa. INVERT STEERING (Vastakkaisohjaus) Jos näytetty ohjauskulma on vastakkaisessa suunnassa kuin sen pitäisi olla, signaali voidaan kääntää siten, että ohjauskulma näkyy asianmukaisesti. Sivu 6-6

37 ASETUKSET Asetusvaihtoehtoja Preferences (Omat valinnat) Asetuksen säätö: 1. Korosta -painikkeella haluttu valikkovalinta. 2. Muokkaa -painikkeella valikkoruutua. 3. Hyväksy asetukset painamalla SELECT (Valintanäppäin). WARNING HORN (Varoitustorvi) System View -näytössä on varoitustorvihälytys. Hälytyksen voi asettaa antamaan varoitusäänen erilaisten vikahälytysten ja matalan tai syvän veden varoitusten yhteydessä. Ota hälytys käyttöön painamalla oikea nuoli kohtaan ON. START-UP PAGE (Käynnistyssivu) Valittavina on kaksi käynnistyssivua. Voit valita kotisivun tai sivun, joka oli viimeksi näytössä, kun virta katkaistiin. Paina oikeaa nuolta, kun haluat valita HOME (Koti) tai LAST USED (Viimeinen sivu). FAVORITE SLIDE SHOW (Suosikkidiaesitys) Tällä ominaisuudella voi selata automaattisesti suosikkiruutuja. Tämän avulla käyttäjä voi katsoa jokaista ruutua alla valitun ajan. Voit pysäyttää selaamisen painamalla SELECT-painiketta (Valintanäppäin) 3 sekunnin ajan. FAVORITE SLIDE PAUSE (Suosikkidiojen tauko) Valitse taukoaika, jonka haluat varata jokaisen suosikkiruudun katsomiseen Favorite Slide Show (Suosikkidiaesityksessä). Valitse ajaksi 5 30 sekuntia. GPS HEADING (GPS-suunta) Valitse TRUE (Tosi) tai MAGNETIC (Magneettinen) GPS-suunnan näyttö. HUOMAUTUS: Jotta BTW voidaan ottaa vastaan sekä TRUE- että MAGNETIC-näytössä, System View -näytön on nähtävä voimassa oleva BWC-lause. Jos System View näkee RMB-lauseen, se näyttää vain TRUE BTW:n (toden suunnan reittipisteeseen). TRIM POP-UP TIME (Ajokulman ponnahdusaika) Aseta aika, jonka verran ajokulman ponnahdusikkuna näkyy näytössä. POP-UP WARNINGS (Ponn. varoitukset) Valitse, haluatko varoitusviestien ponnahdusikkunat näyttöön hälytyksen aktivoituessa. Sivu 6-7

38 ASETUKSET Asetusvaihtoehtoja Favorites/Page Status (Suosikit/Sivun tila) Suosikit/sivun tila mahdollistaa jommankumman alla olevan vaihtoehdon valinnan: 1. Voit valita omien valintojen mukaiset ruudut ja sijoittaa ne FAVORITES (Suosikit) -hakemistoon nopeaa katsausta varten. Ruudut näkyvät edelleen omissa valikoissaan. 2. Voit ottaa haluamasi ruudut pois käytöstä kaikista System View -näytön hakemistoista. Asetuksen säätö: 1. Paina, kun haluat selata ruutuluetteloa. 2. Muokkaa -painikkeella asetusta seuraavasti: Valitun ruudun merkitseminen sydänmerkillä lisää ruudun FAVORITES-hakemistoon. Se on avattavissa myös omasta hakemistostaan. Ruutuvalinnan merkitseminen varmistusmerkillä aktivoi ruudun sen omassa hakemistossa ja ottaa sen pois käytöstä FAVORITES-hakemistosta. X Ruutuvalinnan merkitseminen X -merkillä poistaa ruudun käytöstä sen omasta hakemistosta sekä FAVORITES-hakemistosta. Ruutuvalinnat Sivu 6-8

39 Sisällysluettelo JÄRJESTELMÄ Osa 7 JÄRJESTELMÄ Järjestelmätiedot Asetushakemistoon tulo Järjestelmähakemisto System Calibration (Järjestelmän kalibrointi) Järjestelmän kalibrointiin tulo Tank Configuration (Tankkien määritys) Trim Calibration (Ajokulman kalibrointi) Factory Defaults (Tehtaan oletusasetukset) Maintenance Log (Huoltoloki) Ajoajan tallentaminen Active Alarms (Aktiiviset hälytykset) Aktiiviset hälytykset Alarm History (Hälytyshistoria) Hälytyshistoria Sivu 7-1

40 JÄRJESTELMÄ Järjestelmätiedot Asetushakemistoon tulo Tässä osassa on täydellinen kuvaus System View -näytön SYSTEM (Järjestelmä) -hakemistossa olevista ruutuasetuksista. Joitakin järjestelmätoimintoja: Huoltoloki Aktiiviset hälytykset Hälytyshistoria Järjestelmän kalibrointi Päästäksesi JÄRJESTELMÄ-hakemistoon korosta nuolinäppäimellä valikosta SYSTEM -hakemisto. Hyväksy ja avaa hakemisto painamalla SELECT (Valintanäppäin). Järjestelmähakemisto System Directory Screen (Järjestelmähakemiston ruutu) Sivu 7-2

41 Järjestelmän kalibrointi JÄRJESTELMÄ System Calibration (Järjestelmän kalibrointi) Järjestelmän kalibrointi käsittää seuraavat valikot: Tankkien määritys Ajokulman kalibrointi Tehtaan oletusasetukset Järjestelmän kalibrointiin tulo TÄRKEÄÄ: Järjestelmän kalibrointivalikoihin tultaessa moottori on sammutettava, jotta System View voidaan aktivoida uudelleen. Sivu 7-3

42 JÄRJESTELMÄ Järjestelmän kalibrointi Tank Configuration (Tankkien määritys) HUOMAUTUS: System View tuo ruudulle tankin nimen kunkin valitun tasoanturin osalta. Kutakin moottoria kohti voidaan valita kaksi tankkia. 1. Valitse näyttöruudussa näkyvän tankin nimi jokaisen valitun tasoanturin osalta. Korosta säiliö ja paina, jotta saat esiin luettelon käytettävissä olevista nimistä. Valitse nimi. Jatka painamalla SELECT (Valintanäppäin). 2. Syötä tankkien tilavuus. Valitse tankki ja paina, jotta voit syöttää tankin tilavuuden. Jatka painamalla SELECT (Valintanäppäin). Yksi moottori 1 Kaksi moottoria Fuel (polttoaine) Oil (öljy) Water (vesi) Waste (jäte) Unused (käyttämätön) Fuel (polttoaine) Oil (öljy) Water (vesi) Waste (jäte) Unused (käyttämätön) 2 Sivu 7-4

43 Järjestelmän kalibrointi JÄRJESTELMÄ Tank Configuration (Tankkien määritys) (jtk.) HUOMAUTUS: Polttoainetankin on oltava kalibroitu, jotta System View voi näyttää polttoainemäärän. 3. Polttoainetankin taso voidaan kalibroida kahdella eri menetelmällä: a. Menetelmä 1 Valitse DEFAULT (Oletus) System View antaa automaattisesti arvioidun aluearvon, joka perustuu oletusanturin arvoihin. Tämä tila ei ota huomioon tankkien epäsäännöllistä muotoa. Tallenna painamalla SELECT (Valintanäppäin). b. Menetelmä 2 Valitse ADD FUEL (Lisää polttoainetta) Tämä menetelmä edellyttää, että polttoainetta lisätään määrätyissä kalibrointipisteissä. System View näyttää arvioidun aluearvon, joka ottaa huomioon tankin muodon. HUOMAUTUS: Kun käytät menetelmää 2, aloita tyhjällä polttoainetankilla ja täytä tankki käsin ohjeiden mukaisiin arvoihin. 4. Jos käytät menetelmää 2, lisää polttoainetta alla olevan kuvan mukaisesti. 3 Valitse kalibrointimenetelmä POLTTOAINESÄILIÖLLE Menetelmä 2 4 ADD FUEL (LISÄÄ POLTTO- AINETTA) DEFAULT (OLETUS) Menetelmä 1 Varmista, että säiliö on tyhjä Täytä säiliö Gal Tyhjä 1/4-täysi Jatka painamalla SELECT (VALINTA) Jatka painamalla SELECT (VALINTA) Täytä säiliö Gal Täytä säiliö Gal Täytä säiliö maksimitasoon 1/2-täysi Jatka painamalla SELECT (VALINTA) 3/4-täysi Jatka painamalla SELECT (VALINTA) Täynnä Jatka painamalla SELECT (VALINTA) Tallenna painamalla SELECT (VALINTA) tai Peruuta painamalla HOME (KOTI) Sivu 7-5

44 JÄRJESTELMÄ Järjestelmän kalibrointi Trim Calibration (Ajokulman kalibrointi) AJOKULMAN NÄYTTÖRUUDUN KALIBROINTI Ajokulman kalibrointi: 1. Avaa TRIM CALIBRATION (Ajokulman kalibrointi) -valikko. 2. TRIM ENG DOWN (Säädä moott. alas): Paina SELECT-näppäintä (Valintanäppäin) avataksesi DOWN (Alas) -ruudun. Säädä moottorin ajokulma aivan alas. Tallenna painamalla SELECT (Valintanäppäin) ja siirry seuraavaan ruutuun. 3. TRIM ENG UP (Säädä moott. ylös): TRIM ENG UP (Säädä moott. ylös) -näytön pitäisi olla auki. Säädä moottorin ajokulma aivan ylös. Tallenna painamalla SELECT ja siirry seuraavaan ruutuun. 4. TRIM ENG MAX TRAILER (Säädä moott. maksimiin trailer-asentoon): TRIM ENG MAX TRAILER (Säädä moott. maksimiin trailer-asentoon) -näytön pitäisi olla auki. Säädä moottori ylimpään kuljetusasentoon. Tallenna painamalla SELECT (Valintanäppäin). HUOMAUTUS: Jos ajokulman kalibrointi on oikea, ajokulma-alueen pitäisi sijoittua arvojen 0,0 ja 10,0 väliin, kun taas 10,1 25,0 vastaa kuljetusasentoa Sivu 7-6

45 Järjestelmän kalibrointi JÄRJESTELMÄ Factory Defaults (Tehtaan oletusasetukset) PALAUTA ASETUKSET -HAKEMISTO Palauttaa kaikki asetukset takaisin System View -näytön alkuperäisiin asetusarvoihin. Palauta asetukset takaisin alkuperäisasetuksiin seuraavasti: 1. FACTORY DEFAULTS (Tehtaan oletukset) -valikko. 2. Korosta RESET SETTINGS DIRECTORY (Palauta asetukset -hakemisto) -valinta -painikkeella. 3. Valitse YES asetusten palauttamiseksi tai NO jos haluat perua. PALAUTA ANTURIN HAVAITSEMINEN Kun System View käynnistetään ensimmäisen kerran, se havaitsee automaattisesti kaikki siihen yhdistetyt anturit. Toimi seuraavasti, kun haluat käynnistää anturien havaintoprosessin uudelleen. Anturien havainnon palautus: 4. FACTORY DEFAULTS (Tehtaan oletukset) -valikko. 5. Korosta RESET SENSOR DIRECTORY (Palauta anturien havaitseminen) -valinta -painikkeella. 6. Valitse YES, jos haluat palauttaa tai NO, jos haluat perua Sivu 7-7

46 JÄRJESTELMÄ Huoltoloki Maintenance Log (Huoltoloki) AJOAJAN TALLENTAMINEN Huoltolokia käytetään moottorin nykyisen ajoajan tallentamiseen kunkin huollon yhteydessä. Huollot tulee suorittaa Moottorin käyttö- ja huolto-ohjekirjassa ilmoitetuin aikavälein. Moottorin ajoajan tallentaminen huoltovälein: 1. Avaa MAINTENANCE LOG (Huoltoloki) -hakemisto. 2. Valitse nuolinäppäimellä RUN-TIME (Ajoaika) -huoltoväli. Moottorin ajoaika vilkkuu valitussa kohdassa. Vahvista nykyisen ajoajan tallentamiselle valittu huoltoväli painamalla SELECT (Valintanäppäin). Jos yrität muuttaa aiemmin tallennetun huoltovälin, valinta on vahvistettava, ennen kuin voit jatkaa. 1 2 Sivu 7-8

47 JÄRJESTELMÄ Aktiiviset hälytykset Active Alarms (Aktiiviset hälytykset) ACTIVE ALARMS (Aktiiviset hälytykset) -ruutu näyttää kaikki aktiiviset hälytykset. Aktiivinen hälytysviesti varoittaa käyttäjää mahdollisista vioista. Kun järjestelmässä havaitaan ongelma, System View varoittaa käyttäjää mahdollisesta viasta näyttämällä hälytystiedot tietoikkunassa, joka sijaitsee näyttöruudun alaosassa. Moottorin käyttö- ja huolto-ohjekirjassa on vikojen selitykset sekä tarvittavat toimenpiteet. Jos vika voi aiheuttaa välittömän moottorivaurion, Engine Guardian System reagoi ongelmaan rajoittamalla moottorin tehoa. Alenna heti kaasunopeus tyhjäkäynnille. Moottorin käyttö- ja huolto-ohjekirjasta tai seuraavista hälytysviesteistä saat lisätietoa vioista sekä tarvittavista toimenpiteistä. Jos haluat katsoa aktiivisia hälytyksiä: 1. Avaa ACTIVE ALARMS (Aktiiviset hälytykset) -hakemisto. Hakemisto näyttää kaikki aktiiviset hälytykset. 1 Aktiiviset hälytykset Hälytysviesti (ponnahdusikkuna) HUOMAUTUS: Kaikki luettelon aktiiviset hälytykset eivät välttämättä koske sinun moottorityyppiäsi. Aktiivinen hälytys Kuvaus PUMP ALARM OIL PUMP OUTPUT Öljypumppu ei toimi enää sähköisesti (2-tahtiperämoottorit). Moottori ei saa voiteluöljyä. INJECTOR ALARM SENSOR ALARM IGNITION ALARM DINJ 1-6 OPEN/SHORT FINJ 1-6 OPEN/SHORT Aktiivinen hälytys näyttää viallisen anturin. Aktiivinen hälytys näyttää viallisen sytytysosan. Moottoriongelma tapahtui. Anna myyntiliikkeen tarkastaa moottori. Moottoriongelma tapahtui. Anna myyntiliikkeen tarkastaa moottori. Moottoriongelma tapahtui. Anna myyntiliikkeen tarkastaa moottori. Sivu 7-9

48 JÄRJESTELMÄ Aktiiviset hälytykset Hälytysviesti (ponnahdusikkuna) SYSTEM ALARM Aktiivinen hälytys PORT HEAD OVRHT STBD HEAD OVRHT COMPRESS OVRHT HEAD OVRHT BLOCK OVRHT ALL TPS ERR BATTERY VOLT HI BATTERY VOLT LO BLOCK PRESSURE IS LOW BOOST VALVE ERR CAN ERR_ CAN _ FAULT DRIVER POWER LOW ESC-NS POS DIFF ESC-ERC POS DIFF ESC CONTROL LOST ETC CONTROL ETC STICKING FUEL IN VENT FUEL LVL CKT HI/LO Kuvaus Moottori on ylikuumennut. Katso Moottorin käyttö- ja huolto-ohjekirjasta tietoa ylikuumenemisesta. TPI-ongelma tapahtui. Anna myyntiliikkeen tarkastaa moottori. Akkujännite on sallitun rajan yläpuolella. Anna myyntiliikkeen tarkastaa sähköjärjestelmä. Akkujännite on sallitun rajan alapuolella. Anna myyntiliikkeen tarkastaa sähköjärjestelmä. Moottorin vedenpaine on matala. Vesipumpussa on vika. Tarkista, ovatko vaihteistokotelon vedenottoaukot tukossa. Anna myyntiliikkeen tarkastaa moottori. Mekaanisessa ahtimessa ilmeni vika. Anna myyntiliikkeen tarkastaa moottori. CAN-järjestelmän piirissä ilmeni vika. Anna myyntiliikkeen tarkastaa järjestelmä. Mahdollinen akkuvika tai alhainen jännite. Anna myyntiliikkeen tarkastaa järjestelmä. Vika sähköisessä kaukosäädinpiirissä. Anna myyntiliikkeen tarkastaa järjestelmä. Vika sähköisessä kaukosäätimessä. Anna myyntiliikkeen tarkastaa järjestelmä. Moottoriongelma tapahtui. Anna myyntiliikkeen tarkastaa moottori. Ilmauskanisterin kytkin aktivoitu. Anna myyntiliikkeen tarkastaa moottori. Vika polttoainepiirissä. Anna myyntiliikkeen tarkastaa järjestelmä. Sivu 7-10

49 Aktiiviset hälytykset JÄRJESTELMÄ Hälytysviesti (ponnahdusikkuna) Aktiivinen hälytys FUEL PUMP RLY CKT HORN OUTPUT IAC OUTPUT LEVER 1 tai 2 FAULT_ LIFT PUMP TIMEOUT LIFT PUMP OUTPUT LOW BATTERY LOW DRIVE LUBE MAP IDLE ERR Kuvaus Vika polttoainepumpussa. Anna myyntiliikkeen tarkastaa järjestelmä. Varoitustorvi ei toimi oikein. Anna myyntiliikkeen tarkastaa järjestelmä. Tyhjäkäynnin säätö ei toimi oikein. Anna myyntiliikkeen tarkastaa järjestelmä. Kaukosäädin ei toimi oikein. Anna myyntiliikkeen tarkastaa järjestelmä. Polttoainepumpussa ilmennyt vika. Anna myyntiliikkeen tarkastaa moottori. Akun jännite on alle sallitun rajan. Anna myyntiliikkeen tarkastaa sähköjärjestelmä. Moottoriöljy vähissä tai voiteluöljyn kytkin viallinen. MAP-anturi ei toimi oikein. Anna myyntiliikkeen tarkastaa moottori. SYSTEM ALARM MPRLY BACKFEED Tahaton vika jännitteen takaisinsyötössä ECM:ään. Anna myyntiliikkeen tarkastaa moottori. OIL LVL CKT HI/LO Ongelma öljytason piirissä. Anna myyntiliikkeen tarkastaa järjestelmä. FUEL PUMP RLY CKT Vika öljypumpussa. Anna myyntiliikkeen tarkastaa järjestelmä. HORN OUTPUT Varoitustorvi ei toimi oikein. Anna myyntiliikkeen tarkastaa järjestelmä. IAC OUTPUT Tyhjäkäynnin säätö ei toimi oikein. Anna myyntiliikkeen tarkastaa järjestelmä. LEVER 1 tai 2 FAULT_ Kaukosäädin ei toimi oikein. Anna myyntiliikkeen tarkastaa järjestelmä. LIFT PUMP TIMEOUT LIFT PUMP OUTPUT LOW BATTERY Vika öljypumpussa. Anna myyntiliikkeen tarkastaa moottori. Akun jännite on alle sallitun rajan. Anna myyntiliikkeen tarkastaa sähköjärjestelmä. Sivu 7-11

50 JÄRJESTELMÄ Aktiiviset hälytykset Aktiiviset hälytykset Hälytysviesti (ponnahdusikkuna) SYSTEM ALARM Aktiivinen hälytys PITOT CKT HI/LO PRT COOL OVRHT PWR RELAY OUTPUT/BACKFD SEA TEMP CKT HI/LO SHIFT POS CKT HI/LO SMARTSTART ABORTED START SOLENOID STEERING CKT HI/LO TPI ALL ERR TPI _ DIFF ERR TRIM CKT HI/LO THERMOSTAT FAULT VETTÄ POLTTOAINEESSA Kuvaus Vika Pitot-anturin piirissä. Anna myyntiliikkeen tarkastaa järjestelmä. Moottori on ylikuumennut. Katso Moottorin käyttö- ja huolto-ohjekirjasta tietoa ylikuumenemisesta. Päätehorele ei toimi oikein. Anna myyntiliikkeen tarkastaa moottori. Vika veneeseen asennetussa veden lämpötila-anturin piirissä. Anna myyntiliikkeen tarkastaa järjestelmä. Vika vaihdeasennon anturipiirissä. Anna myyntiliikkeen tarkastaa järjestelmä. Käynnistin ei kytkeydy päälle. Anna myyntiliikkeen tarkastaa järjestelmä. Vika käynnistyspiirin solenoidissa. Anna myyntiliikkeen tarkastaa järjestelmä. Vika ohjausanturissa. Anna myyntiliikkeen tarkastaa järjestelmä. Vika kaasutinasennon anturipiirissä. Anna myyntiliikkeen tarkastaa järjestelmä. Vika ajokulman säädön anturipiirissä. Anna myyntiliikkeen tarkastaa järjestelmä. Moottori ei saavuta toimintalämpötilaa. Anna myyntiliikkeen tarkastaa moottori. Vettä moottorissa veden erottava polttoainesuodatin saavuttanut täysi-tason. Vesi voidaan poistaa suodattimesta. Katso Moottorin käyttö- ja huolto-ohjekirjaa. 5 VDC PWR LO Vika anturipiirissä. Anna myyntiliikkeen tarkastaa järjestelmä. Sivu 7-12
