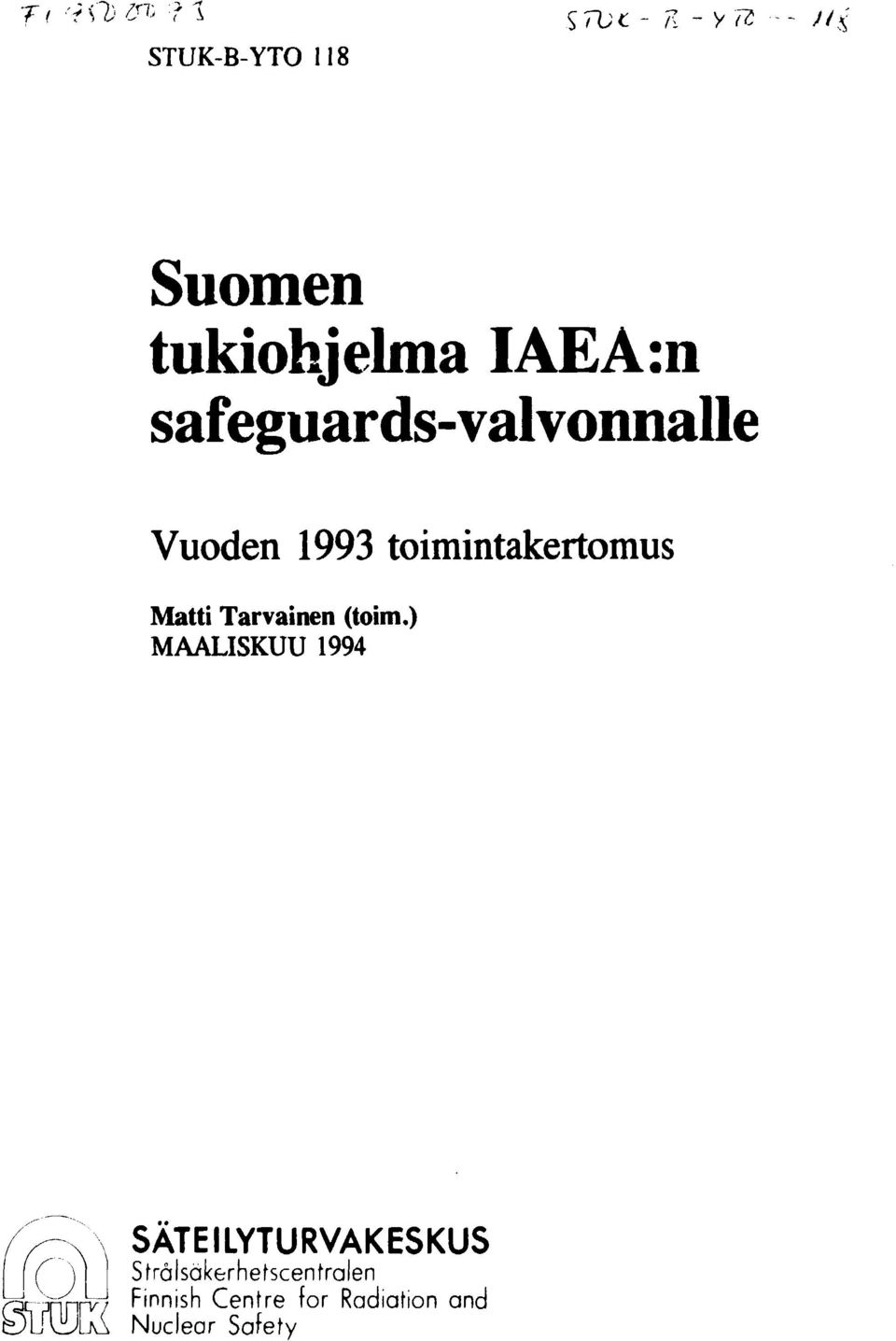

1 T( -'itfjtp'?1 S7VC- K -V7Z -~ J< STUK-B-YTO 118 Suomen tukiohjelma IAEA:n safeguards-valvonnalle Vuoden 1993 toimintakertomus Matti Tarvainen (toim.) MAALISKUU jnrfv/ AMAI Strälsäkerhetscentralen Finnish Centre for Radiation and Nuclear Safety

2 STUK-B-YTO 118 MAALISKUU 1994 Suomen tukiohjelma IAEA:n safeguards-valvonnalle Vuoden 1993 toimintakertomus Matti Tarvainen (toim.) Ydinturvallisuusosasto PL HELSINKI Puh (90)70821

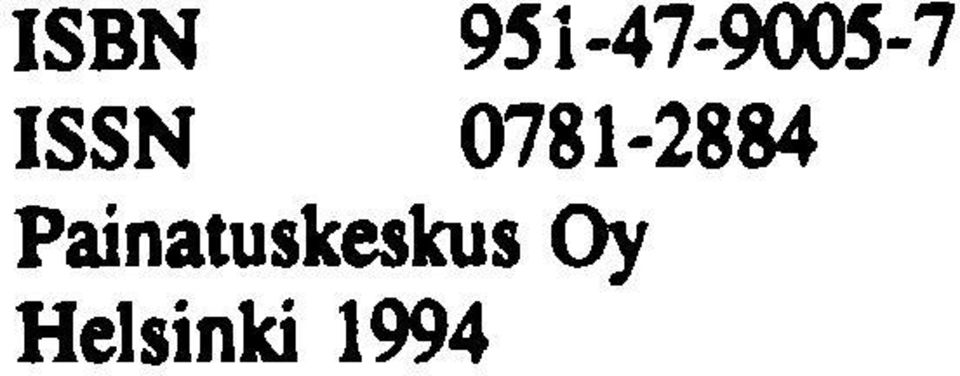

3 ISBN ISSN Painatuskeskus Oy Helsinki 1994

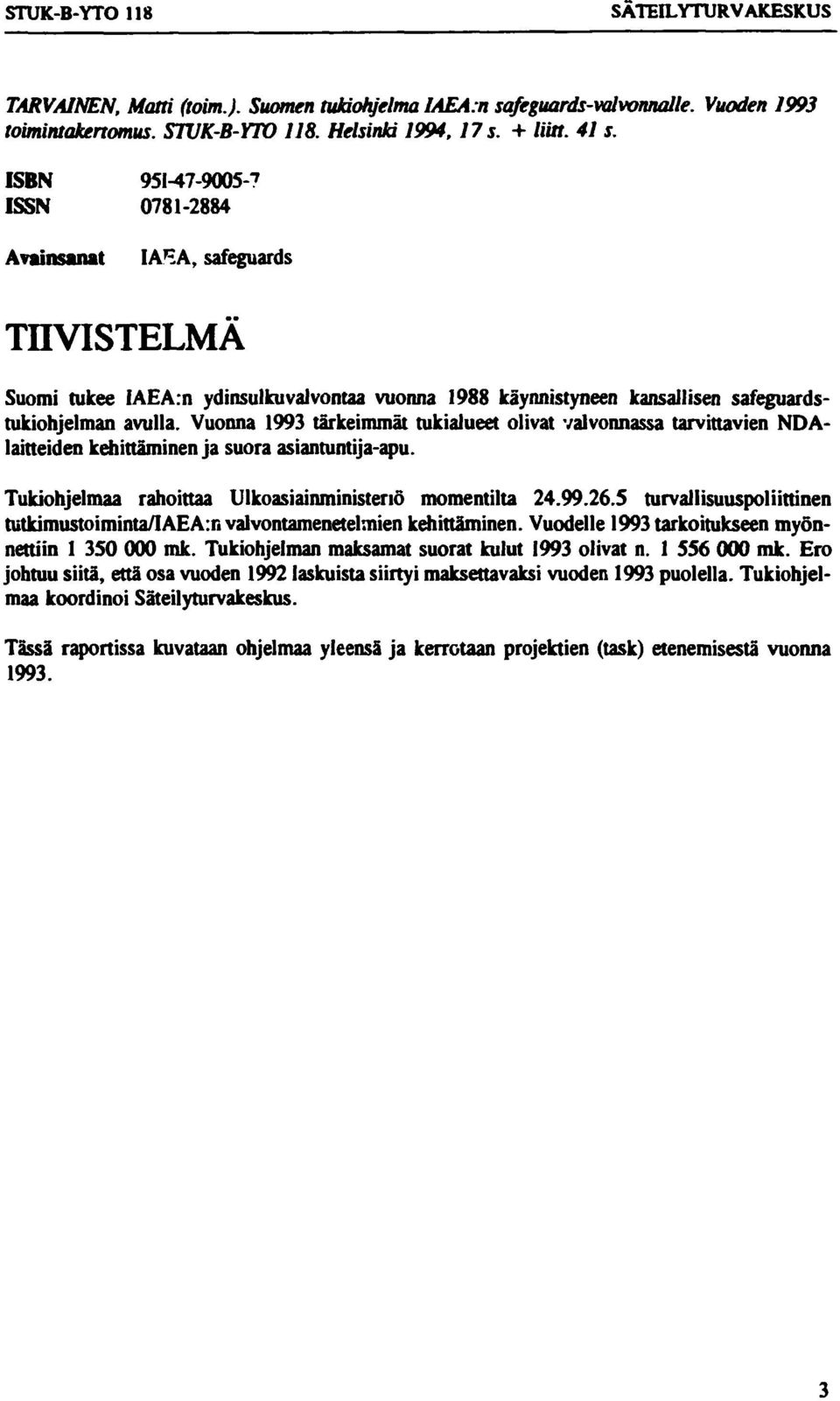

4 STUK-B-YTO 118 TARVAINEN, Matti (toim.). Suomen tukiohjelma IAEA. n safeguards-valvonnalle. Vuoden 1993 toimintakertomus. STUK-B-YTO 118. Helsinki 1994,17 s. + liitt. 41 s. ISBN ? ISSN Avainsanat IA^A, safeguards TIIVISTELMÄ Suomi tukee IAEA.n ydinsulkuvalvontaa vuonna 1988 käynnistyneen kansallisen safeguardstukiohjelman avulla. Vuonna 1993 tärkeimmät tukialueet olivat valvonnassa tarvittavien NDAlaitteiden kehittäminen ja suora asiantuntija-apu. Tukiohjelmaa rahoittaa Ulkoasiainministeriö momentilta turvallisuuspoliittinen tutkimustoiminta/iaea:n valvontamenetelmien kehittäminen. Vuodelle 1993 tarkoitukseen myönnettiin mk. Tukiohjelman maksamat suorat kulut 1993 olivat n mk. Ero johtuu siitä, että osa vuoden 1992 laskuista siirtyi maksettavaksi vuoden 1993 puolella. Tukiohjelmaa koordinoi Säteilyturvakeskus. Tässä raportissa kuvataan ohjelmaa yleensä ja kerrotaan projektien (task) etenemisestä vuonna

5 STUK-B-YTO 118 SISÄLLYS TIIVISTELMÄ Sivu SISÄLLYS 1 JOHDANTO 5 2 TUKIOHJELMAN ORGANISAATIO Organisaatio Suomessa Organisaatio IAEA:ssa 6 3 YHTEYDENPITO 7 4 TOIMINTA PROJEKTEITTAIN Task FIN A 98 "Verification of Partial Defects within Spent Fuel (Tomography) Task FIN A 99 "Testing of Instruments and Methods" Task FIN A 563 "Class IV BWR SFAT" Task FIN A 566 "Hardware Fabrication at STUK's Mechanical Workshop" Task JNT A 598 "SFAT for Agesta Spent Fuel at CLAB (FIN, SWE)" Task FIN B 653 "Cerenkov Viewing Device Training" Task JNT C 687 "Procedural Field Test of SSAC Mail-In of CCTV Data (FIN, HUN, SWE)" Task FIN C 752 "Long Term MIVS Field Test" Task FIN F 506 "Expert - SPA Procedure Documentation (Varjoranta)" 11 5 VARAINKÄYTTÖ 12 Liite 1. Pöytäkirja vuosineuvottelusta STUK:ssa Liite ohjelmaan liittyvä STUK:n Memorandum IAEA:lle, December 2, Liite 3. Matkakertomus , M. Tarvainen 52 Liite 4. Kansilehti raportista STUK-YTO-TR 56, November, Liite 5. Projektin FIN F 506 loppuraportti 57 4

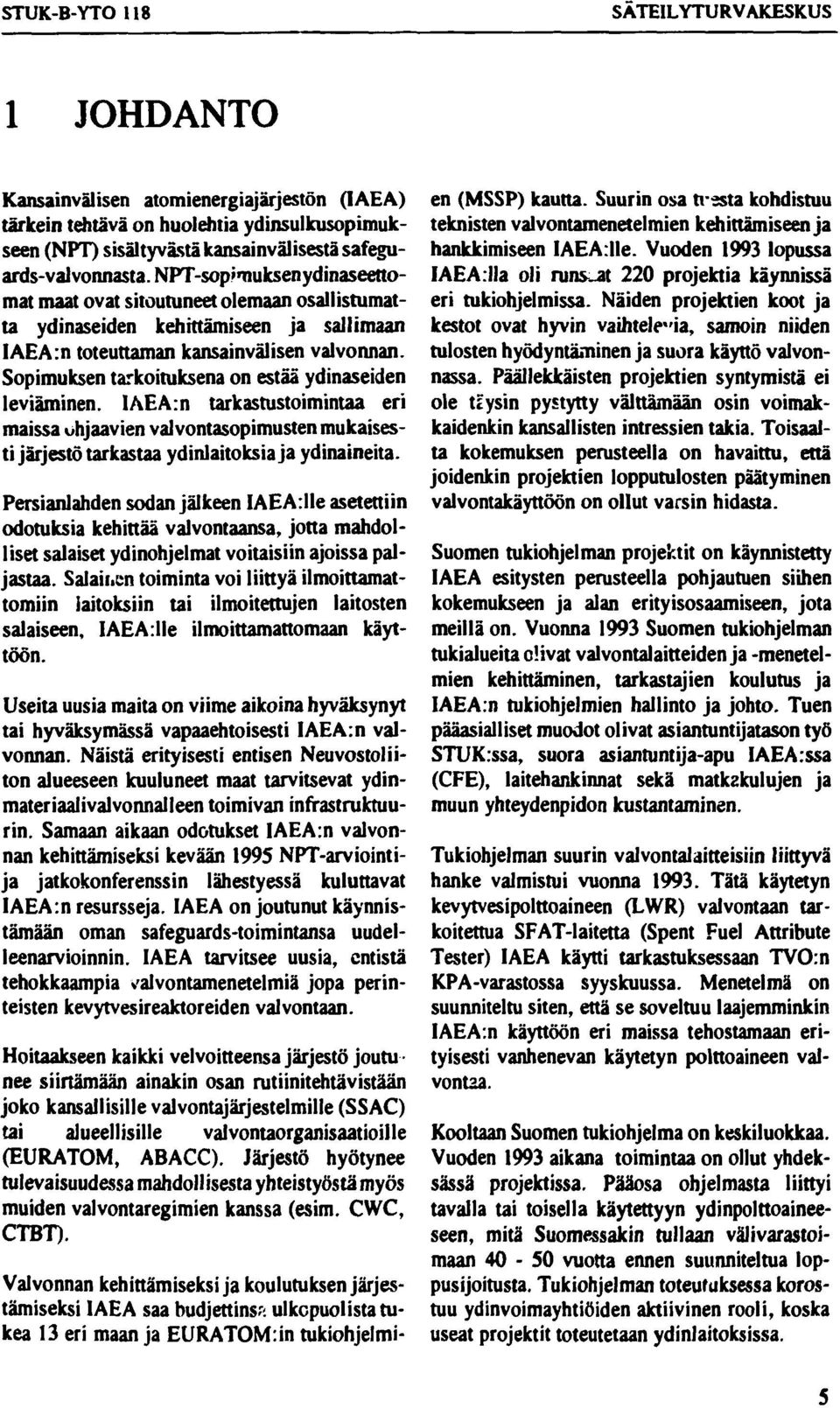

6 STUK-B-YTO JOHDANTO Kansainvälisen atomienergiajärjestön (IAEA) tärkein tehtävä on huolehtia ydinsulkusopimukseen (NPT) sisältyvästä kansainvälisestä safeguards-valvonnasta. NPT-sop'Tiuksenydinaseettomat maat ovat sitoutuneet olemaan osallistumatta ydinaseiden kehittämiseen ja sallimaan IAEA:n toteuttaman kansainvälisen valvonnan. Sopimuksen tarkoituksena on estää ydinaseiden leviäminen. IAEA:n tarkastustoimintaa eri maissa ohjaavien valvontasopimusten mukaisesti järjestö tarkastaa ydinlaitoksia ja ydinaineita. Persianlahden sodan jälkeen IAEA:lle asetettiin odotuksia kehittää valvontaansa, jotta mahdolliset salaiset ydinohjelmat voitaisiin ajoissa paljastaa. Salainen toiminta voi liittyä ilmoittamattomiin laitoksiin tai ilmoitettujen laitosten salaiseen, IAEA:lle ilmoittamattomaan käyttöön. Useita uusia maita on viime aikoina hyväksynyt tai hyväksymässä vapaaehtoisesti IAEA:n valvonnan. Näistä erityisesti entisen Neuvostoliiton alueeseen kuuluneet maat tarvitsevat ydinmateriaalivalvonnalleen toimivan infrastruktuurin. Samaan aikaan odotukset IAEA:n valvonnan kehittämiseksi kevään 1995 NPT-arviointija jatkokonferenssin lähestyessä kuluttavat IAEA:n resursseja. IAEA on joutunut käynnistämään oman safeguards-toimintansa uudelleenarvioinnin. IAEA tarvitsee uusia, entistä tehokkaampia valvontamenetelmiä jopa perinteisten kevytvesireaktoreiden valvontaan. Hoitaakseen kaikki velvoitteensa järjestö joutunee siirtämään ainakin osan rutiinitehtävistään joko kansallisille valvontajärjestelmille (SSAC) tai alueellisille valvontaorganisaatioille (EURATOM, ABACC). Järjestö hyötynee tulevaisuudessa mahdollisesta yhteistyöstä myös muiden valvontaregimien kanssa (esim. CWC, CTBT). Valvonnan kehittämiseksi ja koulutuksen järjestämiseksi IAEA saa budjettinsa ulkopuolista tukea 13 eri maan ja EURATOM:in tukiohjelmien (MSSP) kautta. Suurin osa tresta kohdistuu teknisten valvontamenetelmien kehittämiseen ja hankkimiseen IAEA:lle. Vuoden 1993 lopussa IAEA :11a oli runsaat 220 projektia käynnissä eri tukiohjelmissa. Näiden projektien koot ja kestot ovat hyvin vaihtelema, samoin niiden tulosten hyödyntäminen ja suora käyttö valvonnassa. Päällekkäisten projektien syntymistä ei ole täysin pystytty välttämään osin voimakkaidenkin kansallisten intressien takia. Toisaalta kokemuksen perusteella on havaittu, että joidenkin projektien lopputulosten päätyminen valvontakäyttöön on ollut varsin hidasta. Suomen tukiohjelman projektit on käynnistetty IAEA esitysten perusteella pohjautuen siihen kokemukseen ja alan erityisosaamiseen, jota meillä on. Vuonna 1993 Suomen tukiohjelman tukialueita olivat valvontalaitteiden ja -menetelmien kehittäminen, tarkastajien koulutus ja IAEA.n tukiohjelmien hallinto ja johto. Tuen pääasialliset muodot olivat asiantuntijatason työ STUK.ssa, suora asiantuntija-apu laea.ssa (CFE), laitehankinnat sekä matkakulujen ja muun yhteydenpidon kustantaminen. Tukiohjelman suurin valvontalaitteisiin liittyvä hanke valmistui vuonna Tätä käytetyn kevytvesipolttoaineen (LWR) valvontaan tarkoitettua SFAT-laitetta (Spent Fuel Attribute Tester) IAEA käytti tarkastuksessaan TVO:n KPA-varastossa syyskuussa. Menetelmä on suunniteltu siten, että se soveltuu laajemminkin IAEA.n käyttöön eri maissa tehostamaan erityisesti vanhenevan käytetyn polttoaineen valvontaa. Kooltaan Suomen tukiohjelma on keskiluokkaa. Vuoden 1993 aikana toimintaa on ollut yhdeksässä projektissa. Pääosa ohjelmasta liittyi tavalla tai toisella käytettyyn ydinpolttoaineeseen, mitä Suomessakin rullaan välivarastoimaan 40 - SO vuotta ennen suunniteltua loppusijoitusta. Tukiohjelman toteutuksessa korostuu ydinvoimayhtiöiden aktiivinen rooli, koska useat projektit toteutetaan ydinlaitoksissa. 5

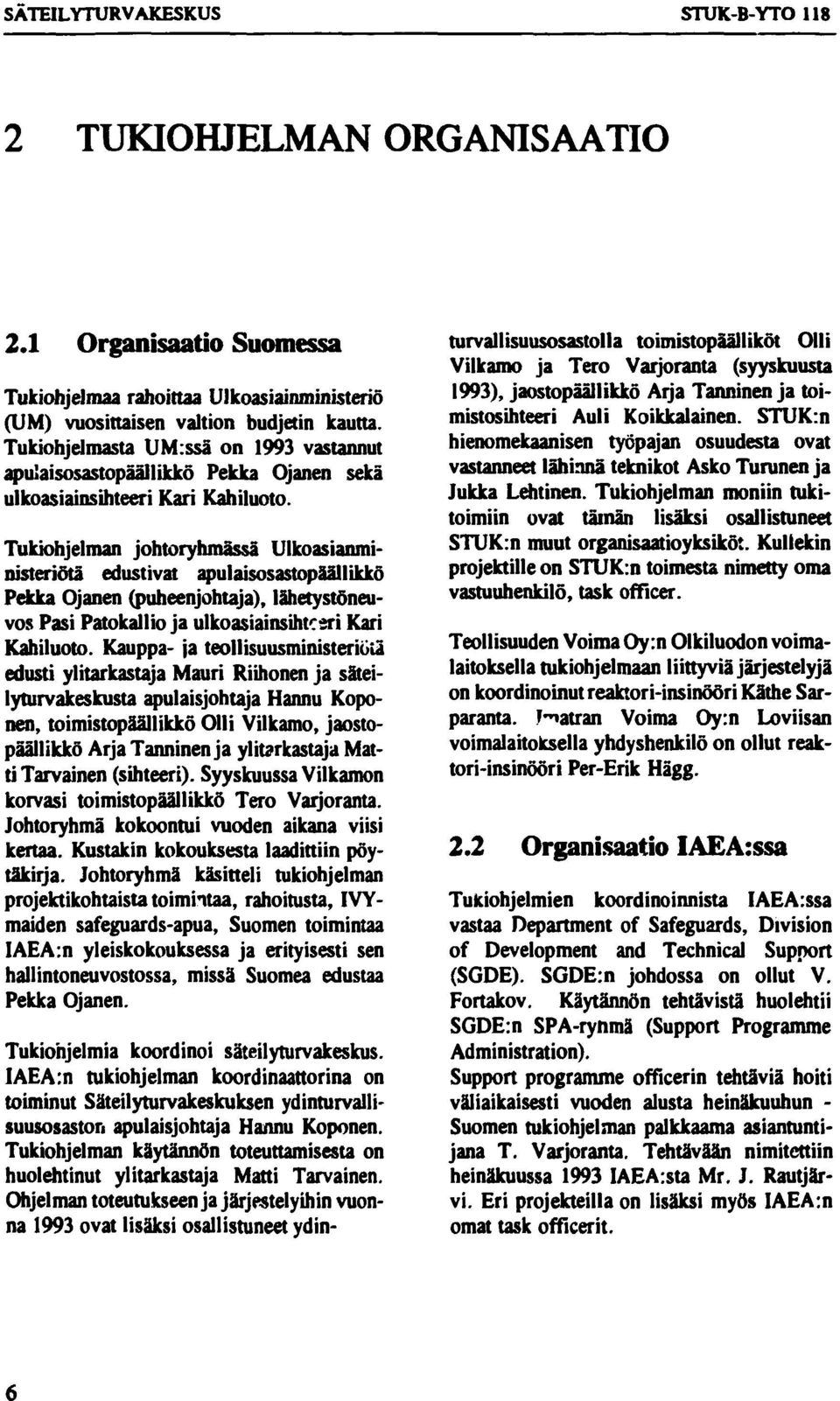

7 STUK-B-YTO TUKIOHJELMAN ORGANISAATIO 2.1 Organisaatio Suomessa Tukiohjelmaa rahoittaa Ulkoasiainministeriö (UM) vuosittaisen valtion budjetin kautta. Tukiohjelmasta UM:ssä on 1993 vastannut apulaisosastopäällikkö Pekka Ojanen sekä ulkoasiainsihteeri Kari Kahiluoto. Tukiohjelman johtoryhmässä Ulkoasianministeriötä edustivat apulaisosastopäällikkö Pekka Ojanen (puheenjohtaja), lähetystöneuvos Pasi Patokallio ja ulkoasiainsihteeri Kari Kahiluoto. Kauppa- ja teollisuusministeriötä edusti ylitarkastaja Mauri Riihonen ja säteilyturvakeskusta apulaisjohtaja Hannu Koponen, toimistopäällikkö Olli Vilkamo, jaostopäällikkö Arja Tanninen ja ylitarkastaja Matti Tarvainen (sihteeri). Syyskuussa Vilkamon korvasi toimistopäällikkö Tero Varjoranta. Johtoryhmä kokoontui vuoden aikana viisi kertaa. Kustakin kokouksesta laadittiin pöytäkirja. Johtoryhmä käsitteli tukiohjelman projektikohtaista toimintaa, rahoitusta, IVYmaiden safeguards-apua, Suomen toimintaa IAEA:n yleiskokouksessa ja erityisesti sen hallintoneuvostossa, missä Suomea edustaa Pekka Ojanen. Tukiohjelmia koordinoi säteilyturvakeskus. IAEA:n tukiohjelman koordinaattorina on toiminut Säteilyturvakeskuksen ydinturvallisuusosaston apulaisjohtaja Hannu Koponen. Tukiohjelman käytännön toteuttamisesta on huolehtinut ylitarkastaja Matti Tarvainen. Ohjelman toteutukseen ja järjestelyihin vuonna 1993 ovat lisäksi osallistuneet ydinturvallisuusosastolla toimistopäälliköt Olli Vilkamo ja Tero Varjoranta (syyskuusta 1993), jaostopäällikkö Arja Tanninen ja toimistosihteeri Auli Koikkalainen. STUK:n hienomekaanisen työpajan osuudesta ovat vastanneet lähinnä teknikot Asko Turunen ja Jukka Lehtinen. Tukiohjelman moniin tukitoimiin ovat täinän lisäksi osallistuneet STUK:n muut organisaatioyksiköt. Kullekin projektille on STUK:n toimesta nimetty oma vastuuhenkilö, task officer. Teollisuuden Voima Oy :n Olkiluodon voimalaitoksella tukiohjelmaan liittyviä järjestelyjä on koordinoinut reaktori-insinööri Käthe Sarparanta. Tatran Voima Oy:n Loviisan voimalaitoksella yhdyshenkilö on ollut reaktori-insinööri Per-Erik Hägg. 2.2 Organisaatio IAEA:ssa Tukiohjelmien koordinoinnista IAEA:ssa vastaa Department of Safeguards, Division of Development and Technical Support (SGDE). SGDE:n johdossa on ollut V. Fortakov. Käytännön tehtävistä huolehtii SGDE:n SPA-rynmä (Support Programme Administration). Support programme officerin tehtäviä hoiti väliaikaisesti vuoden alusta heinäkuuhun - Suomen tukiohjelman palkkaama asiantuntijana T. Varjoranta. Tehtävään nimitettiin heinäkuussa 1993 IAEA:sta Mr. J. Rautjärvi. Eri projekteilla on lisäksi myös IAEA:n omat task officerit. 6

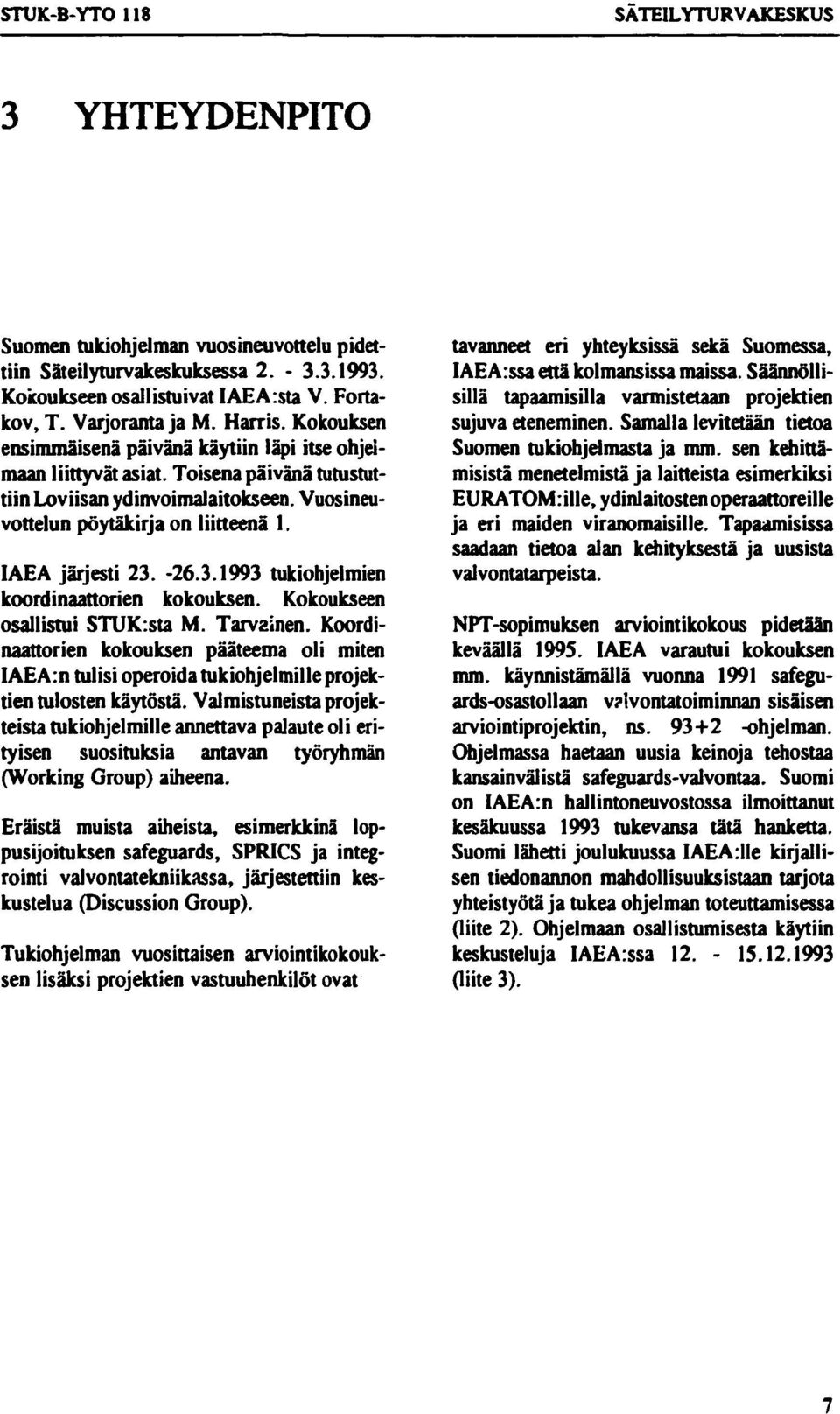

8 STUK-B-YTO YHTEYDENPITO Suomen tukiohjelman vuosineuvottelu pidettiin Säteilyturvakeskuksessa Kokoukseen osallistuivat IAEArsta V. Fortakov, T. Varjoranta ja M. Harris. Kokouksen ensimmäisenä päivänä käytiin läpi itse ohjelmaan liittyvät asiat. Toisena päivänä tutustuttiin Loviisan ydinvoimalaitokseen. Vuosineuvottelun pöytäkirja on liitteenä 1. IAEA järjesti tukiohjelmien koordinaattorien kokouksen. Kokoukseen osallistui STUK:sta M. Tarvainen. Koordinaattorien kokouksen pääteema oli miten IAEA:n tulisi operoida tukiohjelmille projektien tulosten käytöstä. Valmistuneista projekteista tukiohjelmille annettava palaute oli erityisen suosituksia antavan työryhmän (Working Group) aiheena. Eräistä muista aiheista, esimerkkinä loppusijoituksen safeguards, SPRICS ja integrointi valvontatekniikassa, järjestettiin keskustelua (Discussion Group). Tukiohjelman vuosittaisen arviointikokouksen lisäksi projektien vastuuhenkilöt ovat tavanneet eri yhteyksissä sekä Suomessa, IAEA:ssa että kolmansissa maissa. Säännöllisillä tapaamisilla varmistetaan projektien sujuva eteneminen. Samalla levitetään tietoa Suomen tukiohjelmasta ja mm. sen kehittämisistä menetelmistä ja laitteista esimerkiksi EURATOM: ille, ydinlaitosten operaattoreille ja eri maiden viranomaisille. Tapaamisissa saadaan tietoa alan kehityksestä ja uusista valvontatarpeista. NPT-sopimuksen arviointikokous pidetään keväällä IAEA varautui kokouksen mm. käynnistämällä vuonna 1991 safeguards-osastollaan valvontatoiminnan sisäisen arviointiprojektin, ns ohjelman. Ohjelmassa haetaan uusia keinoja tehostaa kansainvälistä safeguards-valvontaa. Suomi on LAEA:n hallintoneuvostossa ilmoittanut kesäkuussa 1993 tukevansa tätä hanketta. Suomi lähetti joulukuussa IAEA:lIe kirjallisen tiedonannon mahdollisuuksistaan tarjota yhteistyötä ja tukea ohjelman toteuttamisessa (liite 2). Ohjelmaan osallistumisesta käytiin keskusteluja IAEA:ssa (liite 3). 7

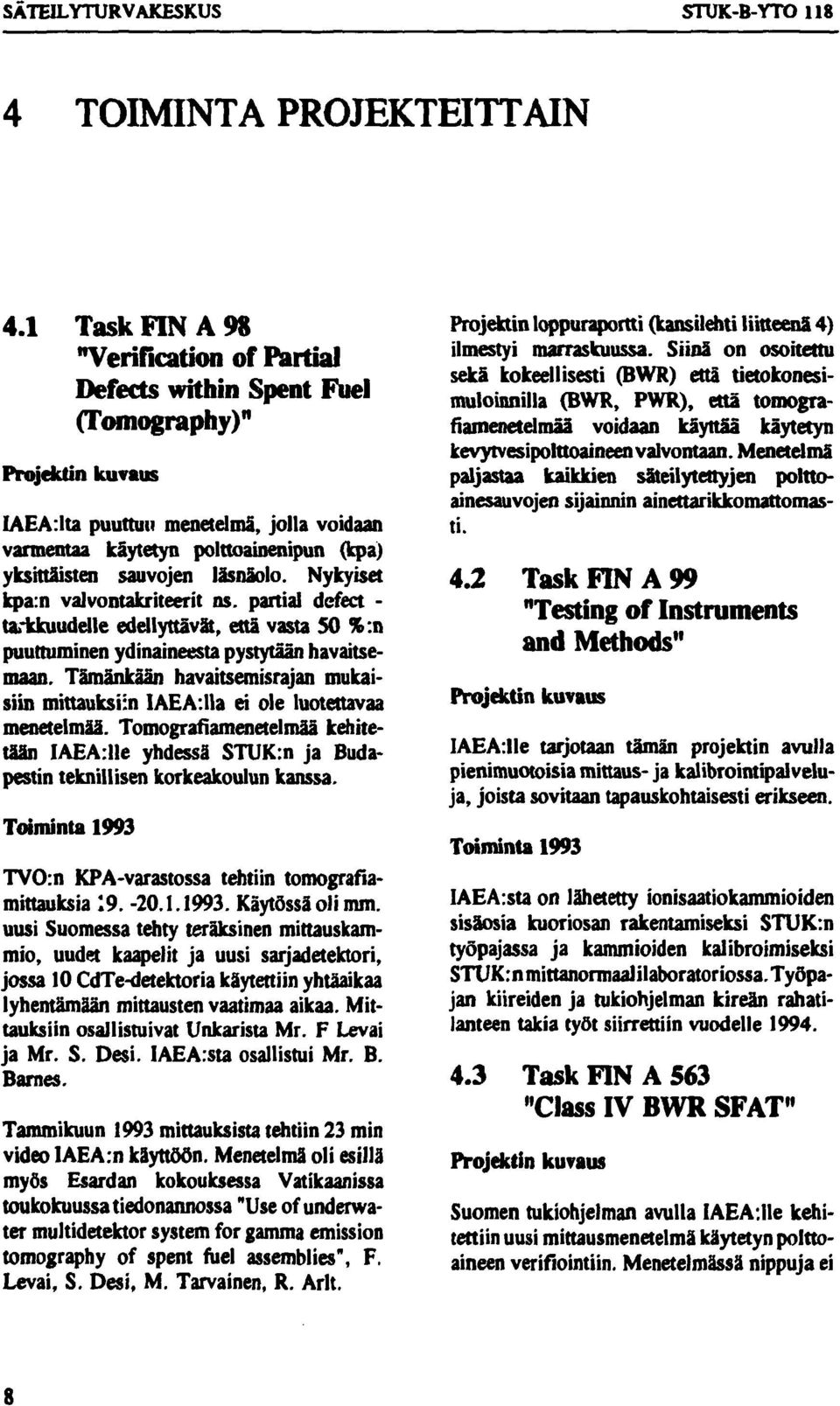

9 STUK-B-YTO TOIMINTA PROJEKTEITTAIN 4.1 Task FIN A 98 "Verification of Partial Defects within Spent Fuel (Tomography)" Projektin kuvaus IAEA:lta puuttuu menetelmä, jolla voidaan varmentaa käytetyn polttoainenipun (kpa) yksittäisten sauvojen läsnäolo. Nykyiset kpa:n valvontakriteerit ns. partial defect - tarkkuudelle edellyttävä, että vasta SO %:n puuttuminen ydinaineesta pystytään havaitsemaan. Tämänkään havaitsemisrajan mukaisiin mittauksiin IAEA.lla ei ole luotettavaa menetelmää. Tomografiamenetelmää kehitetään IAEA:lle yhdessä STUK:n ja Budapestin teknillisen korkeakoulun kanssa. Toiminta 1993 TVO:n KPA-varastossa tehtiin tomografiamittauksia Käytössä oli mm. uusi Suomessa tehty teräksinen mittauskammio, uudet kaapelit ja uusi sarjadetektori, jossa 10 CdTe-detektoria käytettiin yhtäaikaa lyhentämään mittausten vaatimaa aikaa. Mittauksiin osallistuivat Unkarista Mr. F Levai ja Mr. S. Desi. IAEA:sta osallistui Mr. B. Barnes. Tammikuun 1993 mittauksista tehtiin 23 min video laea.n käyttöön. Menetelmä oli esillä myös Esardan kokouksessa Vatikaanissa toukokuussa tiedonannossa "Use of underwater multidetektor system for gamma emission tomography of spent fuel assemblies", F. Levai, S. Desi, M. Tarvainen, R. Arit. Projektin loppuraportti (kansilehti liitteenä 4) ilmestyi marraskuussa. Siinä on osoitettu sekä kokeellisesti (BWR) että tietokonesimuloinnilla (BWR, PWR), että tomografiamenetelmää voidaan käyttää käytetyn kevytvesipolttoaineen valvontaan. Menetelmä paljastaa kaikkien säteilytettyjen polttoainesauvojen sijainnin ainettarikkomattomasti. 4.2 Task FIN A 99 "Testing of Instruments and Methods" Projektin kuvaus IAEA:lle tarjotaan tämän projektin avulla pienimuotoisia mittaus- ja kalibrointipalveluja, joista sovitaan tapauskohtaisesti erikseen. Toiminta 1993 IAEA:sta on lähetetty ionisaatiokammioiden sisäosia kuoriosan rakentamiseksi STUK:n työpajassa ja kammioiden kalibroimiseksi STUKrn mittanormaalilaboratoriossa. Työpajan kiireiden ja tukiohjelman kireän rahatilanteen takia työt siirrettiin vuodelle Task FIN A 563 "Class IV BWR SFAT" Projektin kuvaus Suomen tukiohjelman avulla IAEA.Ile kehitettiin uusi mittausmenetelmä käytetyn polttoaineen verifiointiin. Menetelmässä nippuja ei 8

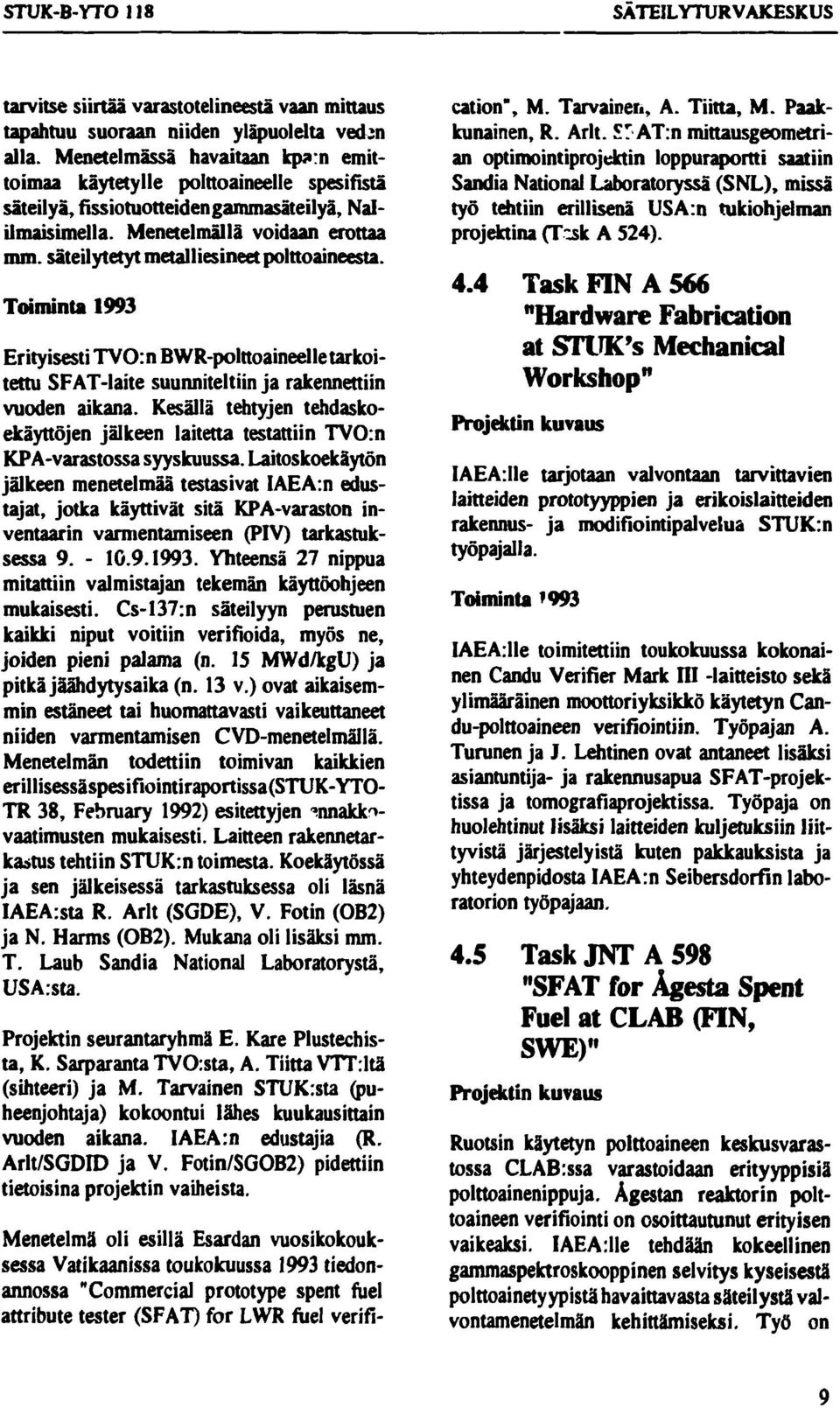

10 STUK-B-YTOH8 tarvitse siirtää varastotelineestä vaan mittaus tapahtuu suoraan niiden yläpuolelta vedin alla. Menetelmässä havaitaan kp?:n emittoimaa käytetylle polttoaineelle spesifistä säteilyä, fissiotuotteiden gammasäteilyä, Nalilmaisimeila. Menetelmällä voidaan erottaa mm. säteilytetyt metalliesineet polttoaineesta. Toiminta 1993 Erityisesti TVO:n BWR-polttoaineelle tarkoitettu SFAT-laite suunniteltiin ja rakennettiin vuoden aikana. Kesällä tehtyjen tehdaskoekäyttöjen jälkeen laitetta testattiin TVO:n KP A-varastossa syyskuussa. Laitoskoekäytön jälkeen menetelmää testasivat IAEA:n edustajat, jotka käyttivät sitä KPA-varaston inventaarin varmentamiseen (PIV) tarkastuksessa Yhteensä 27 nippua mitattiin valmistajan tekemän käyttöohjeen mukaisesti. Cs-137:n säteilyyn perustuen kaikki niput voitiin verifioida, myös ne, joiden pieni palama (n. 15 MWd/kgU) ja pitkä jäähdytysaika (n. 13 v.) ovat aikaisemmin estäneet tai huomattavasti vaikeuttaneet niiden varmentamisen CVD-menetelmällä. Menetelmän todettiin toimivan kaikkien erillisessäspesifiointiraportissa(stuk-yto- TR 38, February 1992) esitettyjen ennakkovaatimusten mukaisesti. Laitteen rakennetark&tus tehtiin STUK:n toimesta. Koekäytössä ja sen jälkeisessä tarkastuksessa oli läsnä IAEA:sta R. Arit (SGDE), V. Fotin (OB2) ja N. Harms (OB2). Mukana oli lisäksi mm. T. Laub Sandia National Laboratorystä, USA.sta. Projektin seurantaryhmä E. Kare Plustechista, K. Sarparanta TVO:sta, A. Tiitta VTT:ltä (sihteeri) ja M. Tarvainen STUK:sta (puheenjohtaja) kokoontui lähes kuukausittain vuoden aikana. IAEA:n edustajia (R. Arlt/SGDID ja V. Fotin/SGOB2) pidettiin tietoisina projektin vaiheista. Menetelmä oli esillä Esardan vuosikokouksessa Vatikaanissa toukokuussa 1993 tiedonannossa "Commercial prototype spent fuel attribute tester (SFAT) for LWR fuel verification", M. Tarvainen, A. Tiitta, M. Paakkunainen, R. Arit. ST AT:n mittausgeometrian optimointiprojektin loppuraportti saatiin Sandia National Laboratoryssä (SNL), missä työ tehtiin erillisenä USA:n tukiohjelman projektina (Tzsk A 524). 4.4 Task FIN A 566 "Hardware Fabrication at STlTK's Mechanical Workshop" Projektin kuvaus IAEA:lle tarjotaan valvontaan tarvittavien laitteiden prototyyppien ja erikoislaitteiden rakennus- ja modifiointipalvelua STUK.n työpajalla. Toiminta '993 IAEA:lle toimitettiin toukokuussa kokonainen Candu Verifier Mark III -laitteisto sekä ylimääräinen moottoriyksikkö käytetyn Candu-polttoaineen verifiointiin. Työpajan A. Turunen ja J. Lehtinen ovat antaneet lisäksi asiantuntija- ja rakennusapua SFAT-projektissa ja tomografiaprojektissa. Työpaja on huolehtinut lisäksi laitteiden kuljetuksiin liittyvistä järjestelyistä kuten pakkauksista ja yhteydenpidosta IAEA:n Seibersdorfin laboratorion työpajaan. 4.5 TaskJNTA598 "SFAT for Ägesta Spent Fuel at CLAB (FIN, SWE)" Projektin kuvaus Ruotsin käytetyn polttoaineen keskusvarastossa CLAB:ssa varastoidaan erityyppisiä polttoainenippuja. Agestan reaktorin polttoaineen verifiointi on osoittautunut erityisen vaikeaksi. IAEA:lle tehdään kokeellinen gammaspektroskooppinen selvitys kyseisestä polttoainetyypistä havaittavasta säteilystä valvontamenetelmän kehittämiseksi. Työ on 9

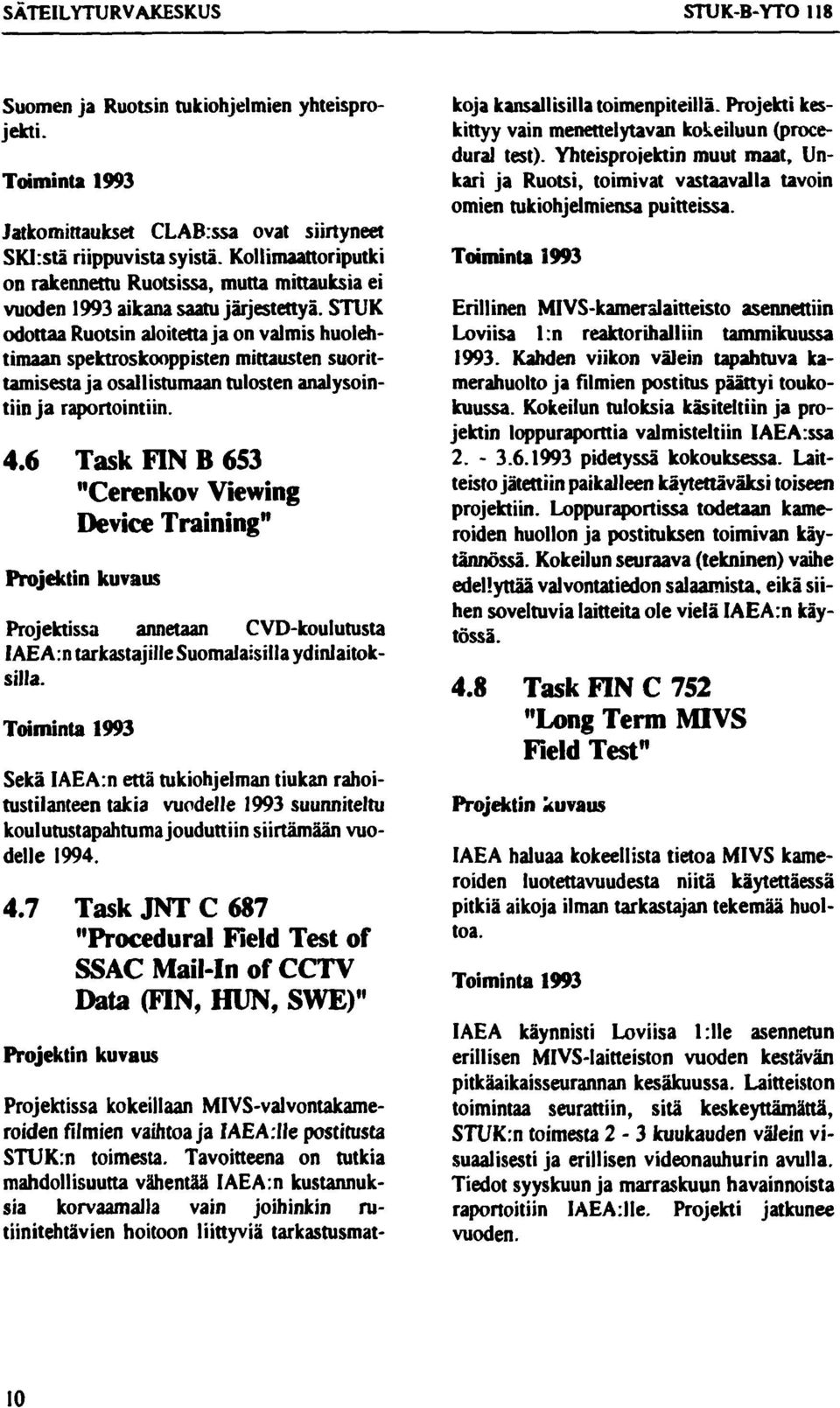

11 STUK-B-YTOU8 Suomen ja Ruotsin tukiohjelmien yhteisprojekti. Toiminta 1993 Jatkomittaukset CLAB.ssa ovat siirtyneet SKI:stä riippuvista syistä. Kollimaattoriputki on rakennettu Ruotsissa, mutta mittauksia ei vuoden 1993 aikana saatu järjestettyä. STUK odottaa Ruotsin aloitetta ja on valmis huolehtimaan spektroskooppisten mittausten suorittamisesta ja osallistumaan tulosten analysointiin ja raportointiin. 4.6 Task FIN B 653 "Cerenkov Viewing Device Training" Projektin kuvaus Projektissa annetaan CVD-koulutusta IAEA:n tarkastajille Suomalaisilla ydinlaitoksilla. Toiminta 1993 Sekä laea:n että tukiohjelman tiukan rahoitustilanteen takia vuodelle 1993 suunniteltu koulutustapahtuma jouduttiin siirtämään vuodelle Task JNT C 687 "Procedural Field Test of SSACMail-InofCCTV Data (PIN, HUN, SWE)" Projektin kuvaus Projektissa kokeillaan MlVS-valvontakameroiden filmien vaihtoa ja IAEA:lle postitusta STUK:n toimesta. Tavoitteena on tutkia mahdollisuutta vähentää IAEA:n kustannuksia korvaamalla vain joihinkin rutiinitehtävien hoitoon liittyviä tarkastusmatkoja kansallisilla toimenpiteillä. Projekti keskittyy vain menettelytavan kokeiluun (procedural test). Yhteisprojektin muut maat, Unkari ja Ruotsi, toimivat vastaavalla tavoin omien tukiohjelmiensa puitteissa. Toiminta 1993 Erillinen MlVS-kameralaitteisto asennettiin Loviisa l:n reaktorihalliin tammikuussa Kahden viikon välein tapahtuva kamerahuolto ja filmien postitus päättyi toukokuussa. Kokeilun tuloksia käsiteltiin ja projektin loppuraporttia valmisteltiin IAEA:ssa pidetyssä kokouksessa. Laitteisto jätettiin paikalleen käytettäväksi toiseen projektiin. Loppuraportissa todetaan kameroiden huollon ja postituksen toimivan käytännössä. Kokeilun seuraava (tekninen) vaihe edellyttää valvontatiedon salaamista, eikä siihen soveltuvia laitteita ole vielä IAEA:n käytössä. 4.8 Task FIN C 752 "Long Term MIVS Field Test" Projektin kuvaus IAEA haluaa kokeellista tietoa MIVS kameroiden luotettavuudesta niitä käytettäessä pitkiä aikoja ilman tarkastajan tekemää huoltoa. Toiminta 1993 IAEA käynnisti Loviisa 1 :lle asennetun erillisen MlVS-laitteiston vuoden kestävän pitkäaikaisseurannan kesäkuussa. Laitteiston toimintaa seurattiin, sitä keskeyttämättä, STUK:n toimesta 2-3 kuukauden välein visuaalisesti ja erillisen videonauhurin avulla. Tiedot syyskuun ja marraskuun havainnoista raportoitiin!aea:lle. Projekti jatkunee vuoden. 10

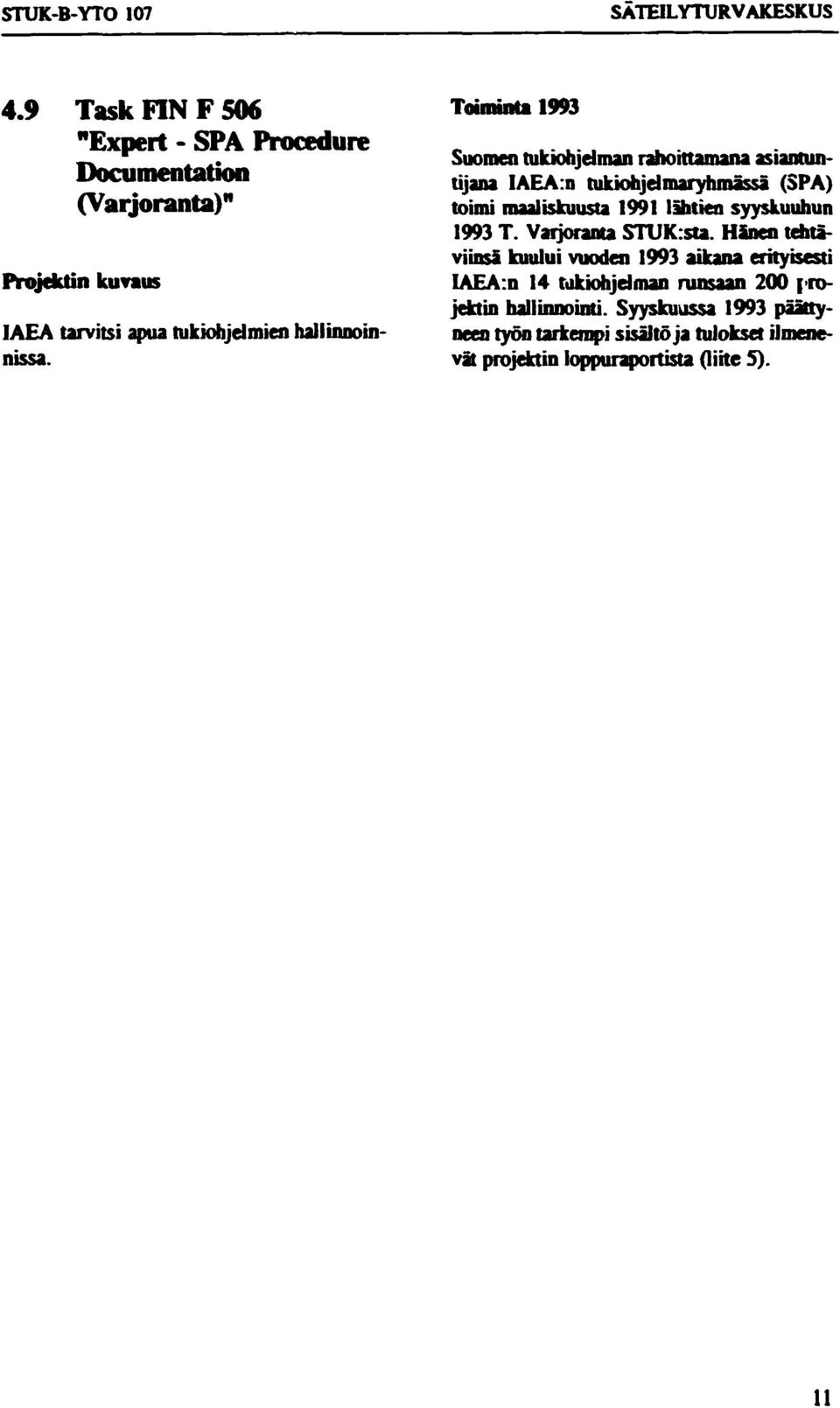

12 STUK-B-YTO Task FIN F 506 "Expert - SPA Procedure Documentation (Varjoranta)" Projektin kuvaus IAEA tarvitsi apua tukiohjelmien hallinnoinnissa. Toiminta 1993 Suomen tukiohjelman rahoittamana asiantuntijana IAEA:n tukiohjdmaryhmässä (SPA) toimi maaliskuusta 1991 lähtien syyskuuhun 1993 T. Varjoranta STUKrsta. Hinen tehtäviinsä kuului vuoden 1993 aikana erityisesti IAEA:n 14 tdkiohjdman runsaan 200 projektin hallinnointi. Syyskuussa 1993 päättyneen työn tarkempi sisältöjä tulokset ilmenevät projektin loppuraportista (liite 5). 11

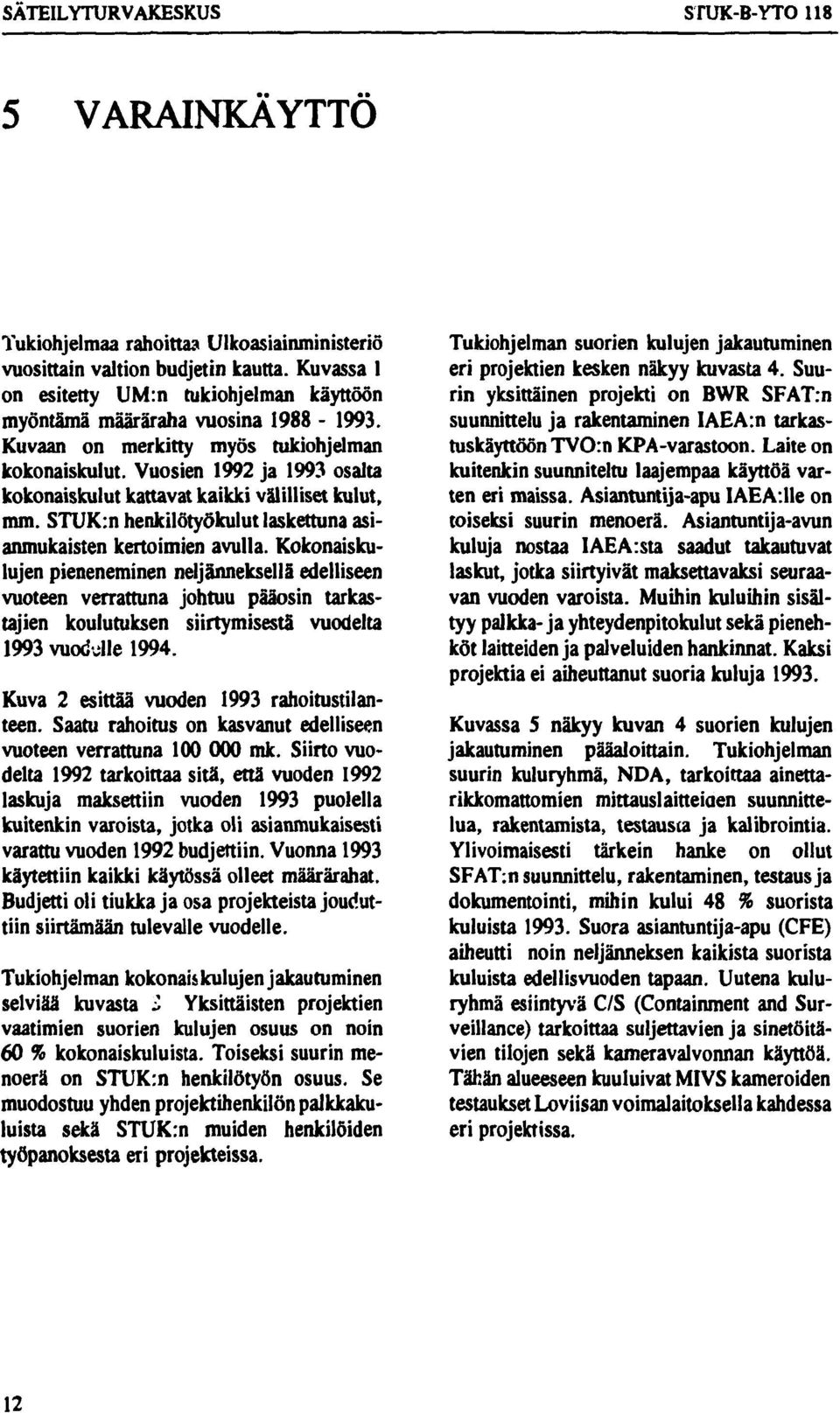

13 STUK-B-YTO VARAINKÄYTTÖ Tukiohjelmaa rahoitta? Ulkoasiainministeriö vuosittain valtion budjetin kautta. Kuvassa 1 on esitetty UM:n tukiohjelman käyttöön myöntämä määräraha vuosina Kuvaan on merkitty myös tukiohjelman kokonaiskulut. Vuosien 1992 ja 1993 osalta kokonaiskulut kattavat kaikki välilliset kulut, mm. STUK:n henkilötyökulut laskettuna asianmukaisten kertoimien avulla. Kokonaiskulujen pieneneminen neljänneksellä edelliseen vuoteen verrattuna johtuu pääosin tarkastajien koulutuksen siirtymisestä vuodelta 1993 vuodylle Kuva 2 esittää vuoden 1993 rahoitustilanteen. Saatu rahoitus on kasvanut edelliseen vuoteen verrattuna mk. Siirto vuodelta 1992 tarkoittaa sitä, että vuoden 1992 laskuja maksettiin vuoden 1993 puolella kuitenkin varoista, jotka oli asianmukaisesti varattu vuoden 1992 budjettiin. Vuonna 1993 käytettiin kaikki käytössä olleet määrärahat. Budjetti oli tiukka ja osa projekteista jouduttiin siirtämään tulevalle vuodelle. Tukiohjelman kokonaiskulujen jakautuminen selviää kuvasta Z Yksittäisten projektien vaatimien suorien kulujen osuus on noin 60 % kokonaiskuluista. Toiseksi suurin menoerä on STUK:n henkilötyön osuus. Se muodostuu yhden projektihenkilön palkkakuluista sekä STUKrn muiden henkilöiden työpanoksesta eri projekteissa. Tukiohjelman suorien kulujen jakautuminen eri projektien kesken näkyy kuvasta 4. Suurin yksittäinen projekti on BWR SFAT.n suunnittelu ja rakentaminen IAEA:n tarkastuskäyttöön TVO:n KPA-varastoon. Laite on kuitenkin suunniteltu laajempaa käyttöä varten eri maissa. Asiantuntija-apu IAEA.He on toiseksi suurin menoerä. Asiantuntija-avun kuluja nostaa IAEA:sta saadut takautuvat laskut, jotka siirtyivät maksettavaksi seuraavan vuoden varoista. Muihin kuluihin sisältyy palkka- ja yhteydenpitokulut sekä pienehköt laitteiden ja palveluiden hankinnat. Kaksi projektia ei aiheuttanut suoria kuluja Kuvassa S näkyy kuvan 4 suorien kulujen jakautuminen pääaloittain. Tukiohjelman suurin kuluryhmä, NDA, tarkoittaa ainettarikkomattomien mittauslaitteiden suunnittelua, rakentamista, testausta ja kalibrointia. Ylivoimaisesti tärkein hanke on ollut SFAT:n suunnittelu, rakentaminen, testaus ja dokumentointi, mihin kului 48 % suorista kuluista Suora asiantuntija-apu (CFE) aiheutti noin neljänneksen kaikista suorista kuluista edellisvuoden tapaan. Uutena kuluryhmä esiintyvä C/S (Containment and Surveillance) tarkoittaa suljettavien ja sinetöitävien tilojen sekä kameravalvonnan käyttöä. Tähän alueeseen kuuluivat MIVS kameroiden testaukset Loviisan voimalaitoksella kahdessa eri projektissa. 12

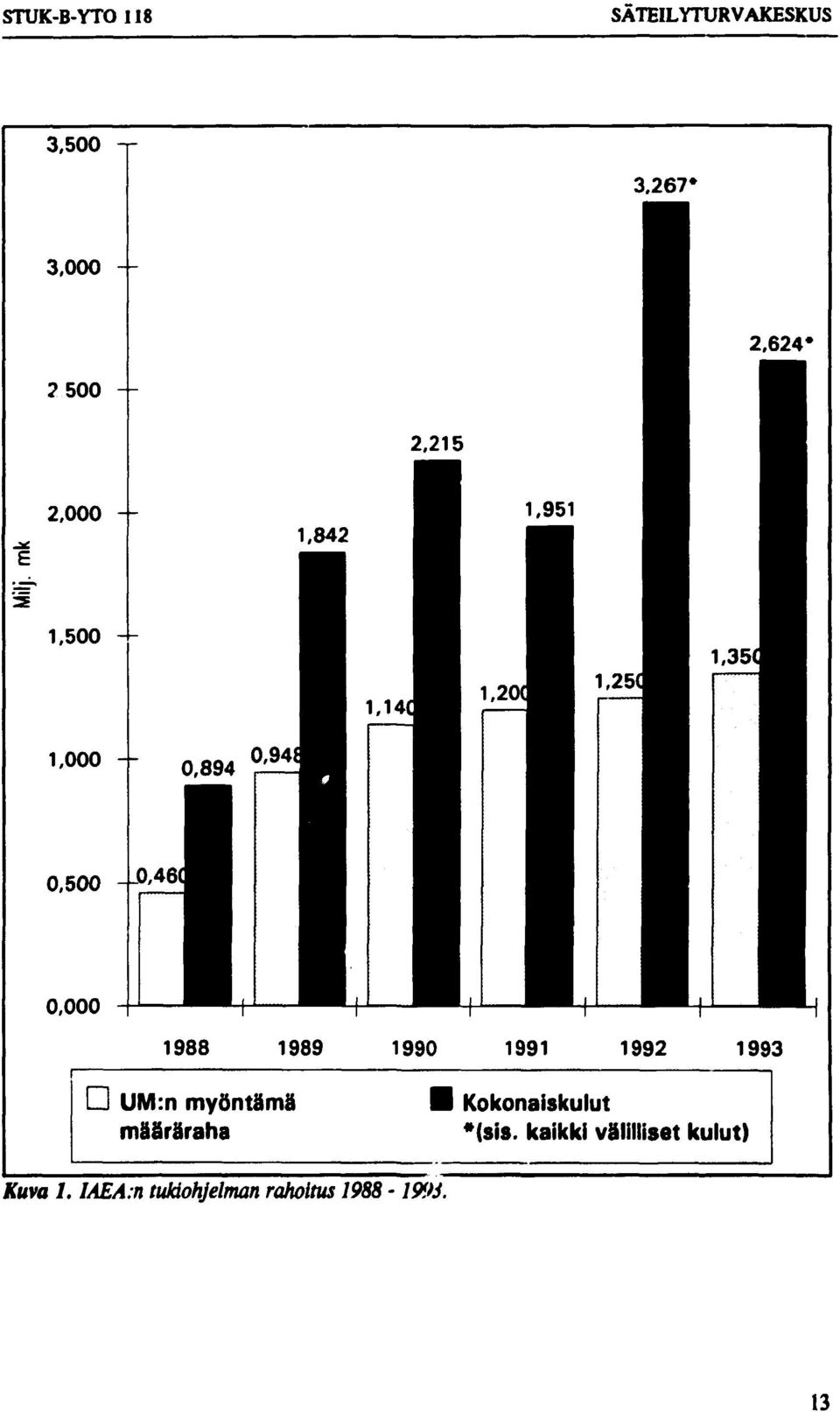

14 STUK-B-YTOI18 3,500 -T * 3, ,000 1,842 1, C 1, ,948 0, ' 46 ' 0, D UM:n myöntämä määräraha Kuva 1. laea.n tukiohjelman rahoitus Wi. Kokonaiskulut *(sis. kaikki välilliset kulut) 13

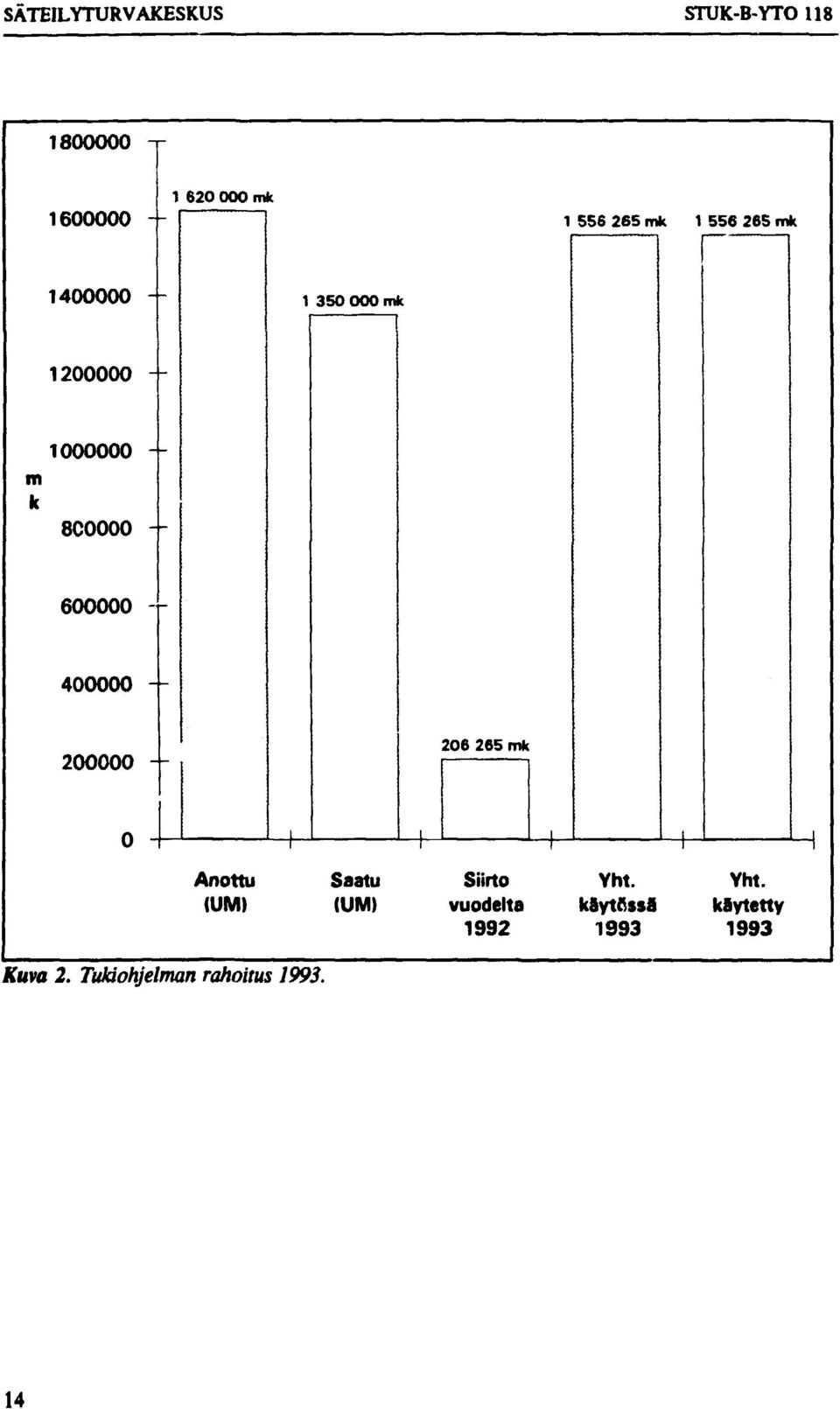

15 STUK-B-YTO mk mk mk mk m k CO00O mk Kuva 2. Tukiohjelman rahoitus Anottu Saatu Siirto Yht. Yht. (UM) (UM) vuodelta kaytfissfi käytetty

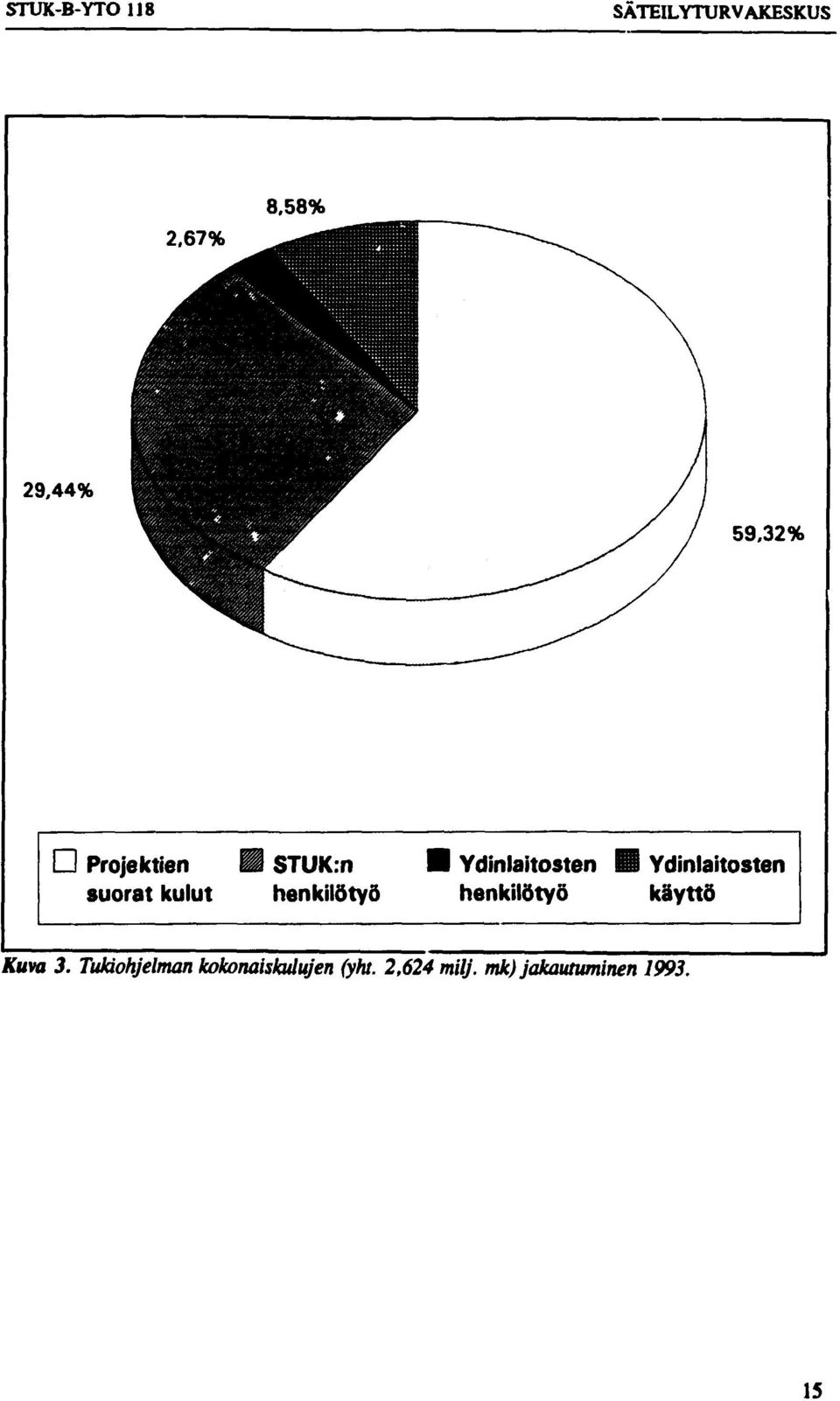

16 STUK-B-YTO 118 8,58% 29,44% 59,32% D Projektien suorat kulut STUK:n Ydinlaitosten H Ydinlaitosten henkilötyö henkilötyö käyttö Kuva 3. Tukiohjelman kokonaiskulujen (yht. 2,624 milj. mk) jakautuminen

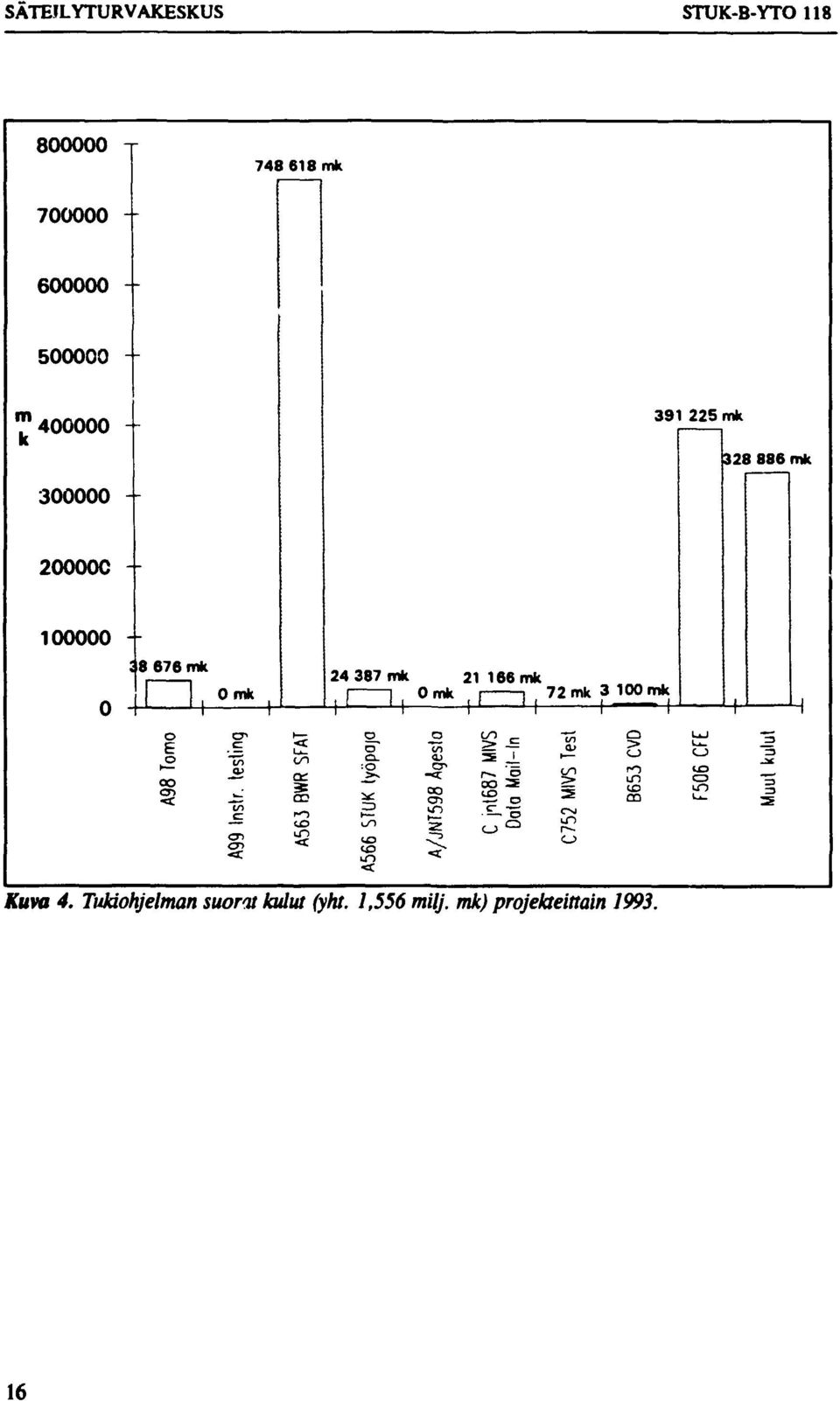

17 STUK-B-YTO j mk k mk mk 20000C f nk mk Omk,! 1, 1 1 i i Omk mk mk mk _i 1 1 i i A98 Tomo A99 Instr. testing A563 BWR SFAT A566 STUK työpaja A/JNT598 Agesta C jnt687 MIVS Data Mail-In C752 MIVS Test B653 CVD F506 CFE Muut kulut Kuva 4. Tukiohjelman suorat kulut (yht. 1,556 milj. mk) projekteittain

18 STUK-B-YTO ,13% Muut kulut ^^^k 0.20% Koulutus ^^^^^^^^^^^^^H ^^^^^^^B 52.16% NDA ^/ 25,14% ^^^^H CFE ^^^H ^,. ^ Jfcva 5. Tukiohjelman suorat kulut (yht. 1,556 milj. mk) pääaloittain

19 STUK-B-YTO 118 LIITE 1 MINUTES OF THE REVIEW MEETING OF THE FINNISH SUPPORT PROGRAMME TO THE IAEA SAFEGUARDS (FINSP) STUK, HELSINKI March 2-3, 1993 March 19, 1993 Minun*, FINSP tovitw M ting 1$93 18

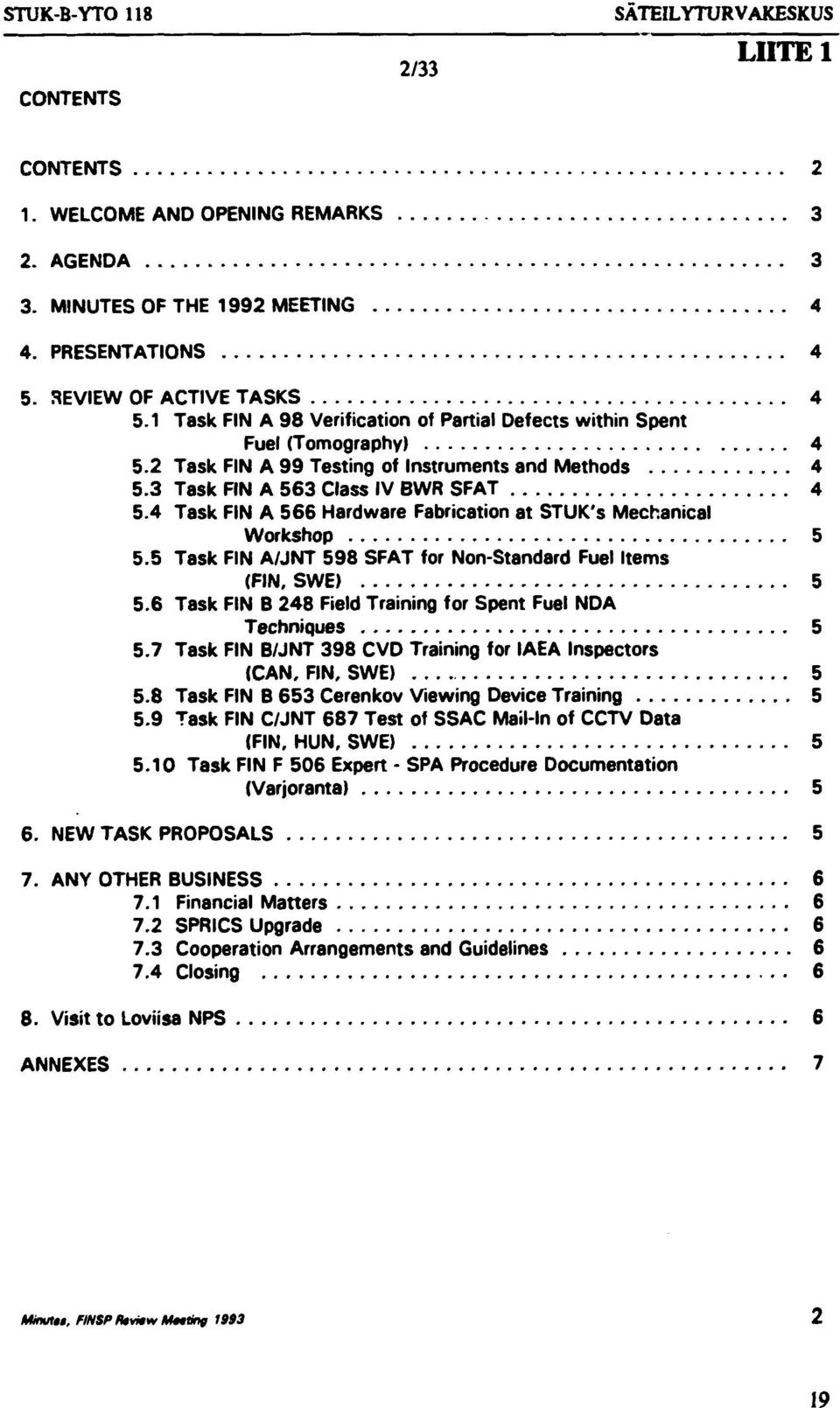

20 STUK-B-YTO 118 CONTENTS 2/33 LIITE 1 CONTENTS 2 1. WELCOME AND OPENING REMARKS 3 2. AGENDA 3 3. MINUTES OF THE 1992 MEETING 4 4. PRESENTATIONS 4 5. REVIEW OF ACTIVE TASKS Task FIN A 98 Verification of Partial Defects within Spent Fuel (Tomography) Task FIN A 99 Testing of Instruments and Methods Task FIN A 563 Class IV BWR SFAT Task FIN A 566 Hardware Fabrication at STUK's Mechanical Workshop Task FIN A/JNT 598 SFAT for Non-Standard Fuel Items (FIN, SWE) Task FIN B 248 Field Training for Spent Fuel NDA Techniques Task FIN B/JNT 398 CVD Training for IAEA Inspectors (CAN, FIN, SWE) Task FIN B 653 Cerenkov Viewing Device Training Task FIN C/JNT 687 Test of SSAC Mail-In of CCTV Data (FIN, HUN, SWE) Task FIN F 506 Expert - SPA Procedure Documentation (Varjoranta) 5 6. NEW TASK PROPOSALS 5 7. ANY OTHER BUSINESS Financial Matters SPRICS Upgrade Cooperation Arrangements and Guidelines Closing 6 8. Visit to Loviisa NPS 6 ANNEXES 7 Mnvtu, FINSP Htvitw M Ung

21 STUK-B-YTO 118 LIITE 1 3/33 MINUTES OF THE REVIEW MEETING OF THE FINNISH SUPPORT PROGRAMME TO THE IAEA SAFEGUARDS (FINSP) STUK. HELSINKI March 2-3, 1993 Participants: IAEA FINSP Mr. V. Fortakov Mr. T. Varjoranta Mr. M. Harris Mr. H. Koponen. STUK Mr. 0. Vilkamo, STUK Ms A. Tanninen, STUK Ms E. Kainulainen, STUK Mr. M. Tarvainen, STUK Mr. I. Mflkipentti, Ministry of Trade and Industry (KTM, items 1-4) Ms P. Asunmaa, Ministry of Foreign Affairs (UM, items 1-4, 8) Ms K. Sarparanta, Ir.iustrial Power Company (TVO, items 1-4) Mr. A. Tiitta, Technical Research Centre (VTT, item 4) Mr. M. Paakkunainen, Plustech Ltd (item 4) 1. WELCOME AND OPENING REMARKS Mr. Koponen, the coordinator of the Finnish Support programme (FINSP), opened the meeting and welcomed the participants. He montioned that the year of 1992 was the last one of the five years period of the FINSP. The three main areas of the RN3P have continued to be the same, i.e. development and testing of NDA instruments and methods, cost -free expert support and training of Agency inspectors. The FINSP is, however, open to new topics outside this framework. Final disposal of spent fuel could be one new area. Mr. Koponen also explained briefly the orjv"? tization of STUK and introduced the participants of the FINSP in the meeting. In his opening remarks Mr. Fortakov, Director of the Division of Development and Technical Support (SGDE), expressed the importance of meeting annually. Agency has 13 active support programmes. He stated that the three areas mentioned by Mr. Koponen are extremely important to the Agency. He mentioned that SGDE is responsible for Member States' Support Programmes (MSSP). Mr. Varjoranta has been the acting SP officer since January 1,1993 following Mr. Bates and Mr. Can.da. Mr. Fortakov introduced the Agency delegation. Mr. Mäkipentti and Ms Asunmaa welcomed the meeting arranged in Finland this year. 2. AGENDA The Agenda proposed for the meeting was accepted (Annex 1). Mmutu, FINSPtovkwM**bnt f

22 STUK-B-YTO MINUTES OF THE 1992 MEETING 4/33 LIITE 1 A copy of the minutes of the previous meeting (July ) was given to the Agency. The minutes were accepted without changes. 4. PRESENTATIONS Mr. Fortakov gave a presentation "Technical Analysis Task Force". Mr. Varjoranta gave a presentation "Safeguards Implementation Needs". Mr. Paakkunainen from Plustech Ltd and Mr. Tiitta from VTT introduced the status of the Class!V BWR SFAT that is being developed under the FINSP Task A REVIEW OF ACTIVE TASKS Annex 2 inc'udes the status reports for FINSP tasks prepared by STUK. Annex 3 includes the status reports prepared by the Agency, respectively. 5.1 Task FIN A 98 Verification of Partial Defects within Spent Fuel (Tomography) The task has the goal to develop partial defect verification methods for spent LWR fuel. Partial defect verification should reveal missing of 50 % or more of the nuclear material in the assembly. The results show that the method of using an array 10 CdTe detectors for revealing the rod structure of a spent BWR assembly is feasible and the measurements can be performed in 1 hour as requested by the Agency. The technical report of the January 1993 exercise has been given to' ie Agency. Final report is expected in June Scientific presentation of the work will be given in the ESARDA Symposium in May, The task is successfully completed. FINSP is ready to consider continuation of the work under a new task if so requested by the Agency. 5.2 Task FIN A 99 Testing of Instruments and Methods This umbrella task has offered small scale technical support to the Agency mainly at the different laboratories and the technical workshop of STUK. After construction and calibration of the 14 ion chambers the task is considered successfully completed. The IAEA will propose a new SP1 to replace this task later in the autumn of Task FIN A 563 Class IV BWR SFAT Development of the spent fuel attribute tester is the biggest task of the FINSP in The work was started in 1992 by specification of the requirements of all parties: the Agency, the nuclear facility and the safety authority. The development work according to the detailed specifications was given to the Plustech Ltd. A coordinating group is supervising the practical work with representatives of the Agency, STUK, TVO Power Company, Technical Research Centre and Plustech. The group meets regularly, about once a month, and keeps also the Agency representatives informed about the status of the task. The SFAT is expected to be ready by August The Agency (0B2) is ready to use the new device during the PIV at the TVO KPA-STORE during the second half of 1993 (possibly in September). Minut»; FINSP ttivmw MMUng

23 STUK-B-YTO 118 LITTE i 5.4 Task FIN A 566 Hardware Fabrication at STUK's Mechanical Workshop After the fabrication of the Candu verifier parts, this task is successfully completed, possibly in May If workshop fabrication is further needed, the Agency will offer a new SP1. In such a case, the FINSP is ready to consider evaluation of the design of the new instruments before fabrication is started. 5.5 Task FIN A/JNT 598 SFAT for Non-Standard Fuel Items (FIN. SWE) The first measurement exercise under this joint task took place in February FINSP has been ready to continue and is waiting for the SWESP actions to perform gamma spectrometric measurements at CLAB using a long collimator pipe ordered by the SKI. Agency proposed to keep this task in stand-by till the measurement exercise at CLAB is expected to take place (possibly the second half of 1993). 5.6 Task FIN B 248 Field Training for Spent Fuel NOA Techniques By now, the Agency has made no requests concerning this task. The task is canceled. 5.7 Task FIN B/JNT 398 CVD Training for IAEA Inspectors (CAN. FIN. SWE) The coordinating committee is working with the training manual till the end of March The training is continued under a new task. This task is successfully completed. 5.8 Task FIN B 653 Cerenkov Viewing Device Training This iask includes CVD training under the FINSP only. Next course is planned for November The Agency is willing to have the course in 1993 with arrangements to reduce costs, if needed. The Agency was informed about the financial situation of the FINSP. Organization of the CVD course in 1993 was not yet confirmed. FINSP will inform the Agency about its decision to arrange the course. 5.9 Task FIN C/JNT 687 Test of SSAC Mail-In of CCTV Data (FIN, HUN, SWE) This feasibility task was started in the autumn of 1992 and it is expected to be completed during the first half of Films of the extra MIVS unit at Loviisa 1 are replaced and mailed to the Agency by STUK. The results of this task will be reported to SAGSI in April It is possible that the feasibility tesi will be continued under a new task. The task officer Mr. Fishbone will leave the Agency in September Task FIN F 506 Expert - SPA Procedure Documentation (Varjoranta) Mr. Varjoranta started his visit in the Agency in March His contract has been extended first by one year and then by six months till September The Agency is very pleased with his work and the extension of his contract. 6. NEW TASK PROPOSALS The FINSP was informed about four new task proposals in addition to the one related to final disposal: The task proposal (92/PSS26) concerning safeguards for final disposal of spent fuel Minun: FINSP fi*v*w MMbne

24 STUK-B-YTO 118 LIITE 1 is under consideration at STUK. The MSSPs Coordinators' Meeting in March 93 will include a session concerning this topic. The task proposal 93/OCP-01 "VVER Technical Visits" includes technical visits and related support to Ukraine in developing a SSAC system. The task proposal 93/DID-09 called "Long Term MIVS Test" is continuation of the active task ( JNT/C 687) with 12 months equipment test at Loviisa 1. The task proposal concerning feasibility of the LASSY system in an AFR storage. The task proposal concerning evaluation of a criticality tester developed under the GERSP for the Agency. The topic has been under preliminary discussions with the Technical Research Centre, STUK and the Agency. The FINSP generally has a positive attitude to all of these proposals. Details can be discussed and agreed after the FINSP has received the SPIs from the Agency. However, the financial resources of the FINSP are to be taken into account when considering the acceptance of these tasks. 7. ANY OTHER BUSINESS 7.1 Financial Matters The Agency was informed about the financial performance of the FINSP. Annex 3 includes three Figures showing the FINSP annual costs (Fig. 1), Division of the total costs (direct costs + indirect costsl of the FINSP in 1992 (Fig. 2) and Division of the total direct costs of 1,580 million FIM in SPRICS Upgrade Due to the maintenance problems of the hardware, the Agency is building up a new computer system for its SPRICS application. 7.3 Cooperation Arrangements and Guidelines Delivery of some of the reports mentioned in the guidelines have delays. The financial balance of the FINSP will be sent later from the Agency to STUK. The Agency will propose a new practice where the work plans are accepted by the SP coordinator. The Agency has sent a letter to STUK concerning the allocation of money for the CVD course. STUK can propose reduction of costs to the Agency, if feasible. The retrospective bills of the Agency to the FINSP were discussed. 7.4 Closing The meeting was closed by Mr. Koponen at Visit to Loviisa NPS A visit to the Loviisa NPS was arranged on March 3, In addition to a visit to the main control room, the functioning of the under water device for spent WER 440 fuel rod removal device (ATULA) was introduced by the operator Mr. Hägg. The installation and activities with the MIVS unit at the Loviisa 1 reactor hall (Task C/JNT 687) was introduced by Mr. Tarvainen. Mmuu$, FINSP /Uvmw MMting

25 LIITE i ANNEXES im STUK-B-YT Agenda 2. Status of FINSP Tasks (STUK) 3. FIN SP Task Listing and Status of FIN SPR Tasks (IAEA) 4. Figures 1-3 of the FINSP Financial Performance c:\wp«ml\im«t3tr«v393.nwi 55" Minut»; msp Rtvftw M tng

26 STUK-B-YTO 118 8/33 LIITE 1 DRAFT 3 Finnish Support Programme Review Meeting STUK. Kumpdantie 7. Helsinki 6th Floor Meeting Room March 2-3,1993 ANNEX 1 AGENDA TwffltoY M?rch 2 10:00 Welcome and Opening Remarks Mr. H. Koponen, STUK Coordinator FINSP Mr. V. Fortakov, IAEA Director SGDE Adoption of Agenda Acceptance of Minutes of Previous Review Meeting 10:30 Presentation: "Technical Analysis Task Force" 11:15 Coffee Break V. Fortakov, IAEA 11:30 Presentation "Safeguards Implementation Needs" T. Varjoranta, IAEA 12:00 Introduaion of a Class IV BWR SFAT (Spent Fuel Attribute Tester) 12:30 Lunch 14:00 Review of Active Tasks 15:30 Coffee Break M. Paakkunainen, Plustech Ltd and A. Tiitta, VTT 15:45 New Task Proposals (SP-1) 16:15 Any Other Business - Financial Matters - SPRICS Upgrade - Cooperation Arrangements and Guidelines - MSSPs Coordinators' Meeting 16:45 Closing Remarks Page 1/2 25

27 STUK-B-YTO 118 LIITE 1 ~~ 9/33 Wednesday March 3 8:00 Departure for Loviisa NFS by car (from Hotel) 9:30 Visit to Loviisa NPS Spent Fuel Storage (ATULA) and Loviisa 1 Reaaor Hall 11:30 Lunch (MIVS) 12:30 Discussion: Rod Exchange Procedures at Loviisa NFS 13:30 Departure for Helsinki -Vantaa Airport 26 Page 2/2

28 STUK-B-YTO 118 LIITE 1 10/33 ANNEX 2 STATUS OF FINSP TASKS Finnish Support Programme Review Meeting STUK, Helsinki. March M. Tarvainen Note: The priority of the next steps of each task should be defined Jointly due to the limited financial resources of the FINSP in Contend: Taak FIN A 98 "Verification of Partial Defect» within Spent Fuel (Tomography)' 2 Taak FIN A 99 Tearing of Instalment* and Method»* 3 Taak FIN A 563 "Cla»» IV BWR SFAT" 4 Taak FIN A 566 "Hardware Fabrication at STUK'» Mechanical Workshop' 5 TaakJNTA59* "SFAT for Agota Spent Fuel at CLAB" 6 Taak FIN B 248 "Field Training for Spent Fuel NDA Technique»" 7 Taik JNT B 398 "CVD Training" 8 Taak FIN B 633 "Cerenkov Viewing Device Training" 9 TaakJNTC6«7 "Procedural Field Tett of SSAC Mail-In of CCTV Data (FIN, HUN, SWE)" 10 Task FIN F 506 "Expert - SPA Procedure Documentation (Varjoranta)" 11 Uata cfftmr Tula, February 1993 (SJVK)

29 STUK-B-YT0 118 LIITE 1 1. Background Task FIN A 98 "Verification of Partial Defects within Spent Fuel (Tomography)" The goal is to develop NDA methods for partial defect verification of spent fuel assemblies (2 50 % material missing). The work is focused on the feasibility studies of passive gamma emission tomography of spent LWR fuel assemblies. 2. Activities and field exercises Measurement electronics and data analysis algorithms have been developed at the Technical University of Budapest (TUB). Preliminary field tests with a STUK made HRGS collimator at TVO, Finland, in February and April Field tests at TVO with a TUB made under water detector head in November 1990 using a single SiLi detector. Field tests at TVO using a modified under water detector head with a SiLi detector, June Field tests at the TVO KPA-STORE with an array of 10 CdTe detectors. Field tests at the TVO KPA-STORE with an array of 10 CdTe detectors using a new under water detector head, steel made housing and new cables. 3. Results The results show that the method of using an array of (10) CdTe detectors for revealing the rod structure in a BWR type assembly is feasible. Measurements can be performed in 1 hour using manual rotation of the assembly. Data analysis is performed now by experts with careful checking of all parameters. An automated inspection version can be made by combining the separate algorithms available. The behavior of CdTe detectors in a very high gamma flux has be studied at the TUB. Detector response has been stabilized by electronic means. Performance of the Riga made array detector was evaluated at TUB. Difficulties have been met with the water tightness of the under water measurement head. Leakages are not related to the feasibility of the method itself and they can be prevented by conventional techniques available. 4. Reporting Report on preliminary feasibility studies STUK-A97, October Presentation in the INMM meeting July Separate technical reports after field exercises. A 23 min video tape of the January 1993 measurements at TVO. 5. Next steps (sec work plan January 11,1993) New measurements can be performed if needed and so agreed with the Agency. A contribution, accepted for the ESARDA Symposium 1993, will outline the task with main experiments, results and conclusions. Final report will conclude the task in June cfrissptaiu, Ftbrvery 1993ISWK) 28

30 STUK-B-YTO /33 Task FIN A 99 "Testing of Instruments and Methods" LIITE 1 1. Background Umbrella task to offer small-scale services to the Agency. 2. Activities Ion chambers (12 of the type LND 52113) were fabricated at STUK's mechanical workshop Ion chambers and fission chambers were calibrated at STUK's national standard laboratory for ionizing radiations Agency Saphymo-PHY IF 104 Dose Rate Monitor with three probes was calibrated at STUK's national standard laboratory in January Ion chambers (4 of the type LND 50436, 10 of the type LND 52113) were sent from the Agency to STUK in Decembet 1992 for fabrication of the housing, assembly and calibration. 3. Next steps The ion chambers will be constructed at the STUK's mechanical workshop and calibrated at the STUK's national standard laboratory according to the Agency requirements during SumiefFimrTila, fttmary 199} (STVK) 29

31 STUK-B-YTOH8 L n T E 1 Task FIN A 563 "Class IV BWR SFAT" 1. Background A commercial prototype of Class IV SFAT (Spent Fuel Attribute Tester) will be designed and constructed for the Agency. SFAT is used for gross defect verification of spent fuel assemblies stored in storage racks under water. Special attention will be paid to the verification of the BWR fuel of the TVO KPA-STORE. 2. General outlines The task was divided into four separate subtasks: Subtask 1 "Specification of requirements", Subtask 2 "Detailed designing", Subtask 3 "Construction" and Subtask 4 "Testing, demonstration and documenting." The detection geometry of the SFAT has been optimized in parallel under the Task USA A 524 in the Sandia National Laboratories (SNL). The results of the geometry optimization of SNL were experimentally verified at the TVO KPA- STORE on 9 md 12 December, 1992 by STUK and the Technical Research Centre of Finland (VTT). 3. Status of activities as of February 1,1993 Subtask I has been completed with an interim report in February For carrying out Subtasks 2-4, STUK has contracted a Finnish company Pluctech Ltd. For independent expert services during subtasks 2-4, STUK has contracted the VTT. The work under Subtasks 2-4 is followed and guided by a coordination group with representatives of the Plustech Ltd (Mr. Kare), TVO Power Company (Ms. Sarparanta), VTT (Mr. Tiina, secretary), IAEA (Mr. Arlt/SGDID, Mr. Fotin/SGOB2) and STUK (Mr. Tarvainen, chairman). The group has met monthly since October The Agency representatives have been kept aware of the status of the project both during their visits in Finland and by reports. The geometry of the SFAT has been fixed and the design of the mechanics has been completed. Manufacturing of the components has been started and commercially avai.able components have been ordered. The design of the cabling and the logic is under way. 4. Reporting Presentation in the Esarda Symposium, May Interim report for subtaskl, STUK-YTO-TR 38, February A contribution has been accepted for the ESARDA Symposium, May Next steps First underwater tests of different functions and components are planned to take place in February. A contribution accepted for the ESARDA Symposium, May i993, will be prepared in April after facility tests. Final report is planned to complete the task by August s efftmr Tailu, Ftbnary 199) (SWK) 30

32 STUK-B-YTO /33 LIITE 1 1. Background Task FIN A 566 "Hardware Fabrication at STUK's Mechanical Workshop" Prototype instruments and NDA hardware will be fabricated and modified for Agency use at STUK's mechanical workshop. 2. Activities A Sliding Mounting Bracket for CLAB was rebuilt in May-July Two Candu -type motor drive units were built in September-November Since the summer of 1992, a complete Candu Verifier Mark III has been under fabrication. At the request of the Agency the work has, however, been focused first on the fabrication of two motor drive units instead of the complete verifier. For the SFAT project, the workshop has been fabricating parts since November For the Tomo project the workshop has fabricated a transport case and facility specific parts for field exercises. The workshop has also controlled the measurement chamber fabrication and given other support. 3. Next steps The Candu Verifier parts are expected to be ready for shipment to the Agency by April The SFAT parts are expected to be ready by March Next items to be fabricated (possibly the ion chambers) will be discussed later. SupuofFlHSPTaiki. ftbnary W3 ISTVK) 31

33 STUK-B-YTO 118 LHTE1 1. Background 15/33 Task JNT A 598 "SFAT for Agesta Spent Fuel at CLAB" Spent fuel from the Agesta reactor, stored at CLAB, Sweden, is difficult to verify with present SFAT. A customized solution is needed. Activities Mapping of the CLAB storage pool gross gamma field was perfonned jointly by SKI and STUK, during February 5-6, Gamma flux around different fuel types was measured for comparison (BWR, Agesta, PWR, scrap, rods). A work plan was drafted jointly. FINSP has received a draft work plan from the SWESP in September Comments to the draft were given in October Next steps Custom made collimator hardware is planned to be fabricated by the SWESP. HRGS measurements at CLAB are planned for the spring HNSP is waiting for SWESP actions. FINSP is prepared to answer for gamma spectrometric measurements and data analysis during the field measurements. cffimptvkt, F*nar> 1993 (SWK) 32

34 STUK-B-YTO 118 U I T E 1 Task FIN B 248 "Field Training for Spent Fuel NDA Techniques" Background Routine/inspection use of Agency NDA methods calls for arranged training for inspectors. Activities Only preliminary plans, no practical activities since acceptance of die task. Next steps The Class IV SFAT is expected to be completed in FINSP is ready to consider small scale training (e.g. in connection with an inspection) already in If requested by the Agency, STUK is ready to consider NDA training also of other methods. SuaucfFlNirTuki, Fttmary 1993 (STVK) 7 33

35 STUK-B-YTO 118 LIITE 1 Background 17/33 Task JNT B 398 "CVD Training" IAEA needs assistance in organizing and conducting CVD training. A three years joint task by SWESP, CANSP and FINSP. Activities September November February April June September November September November March May Initial meeting, Stockholm Prototype training course at TVO; 6 inspectors, coordinator, 3 insuuctors (1 IAEA, 2 CANSP), 2 SWESP, 3 FINSP TCC-meeting, Vienna TCC-meeting, Ringhals Field test Loviisa Planning meeting, Helsinki Visit to Loviisa (video) TCC-meeting, Helsinki Training course at TVO and Loviisa; TVO 12 and Loviisa 8 inspectors, 2 coordinators, 3 instructors (1 IAEA, 2 CANSP), 3 FINSP TCC-meeting, Vienna Transfer of technology, Pinawa Planning meeting, Pinawa Training course at TVO and Loviisa; TVO 12 and Loviisa 8 inspectors, 2 coordinators, 3 instructors (1 IAEA, 2 CANSP), trainee instructor (SWESP), 3 FINSP Participation in theoretical lectures in Vienna and Ringhals course (instructor training) TCC-meeting, Vienna 3. Summary The joint task expired in June In total 63 inspectors (30 in Finland) and 3 instructors (2 in Finland) were trained. Reporting Presentations in the INMM meetings in July 1991 and in July Reference Manual Evaluation reports nfnmptaiki. Ftbrmry 1993 (SJVK) 34

36 STUK-B-YTO Background 18/33 Task FIN B 653 "Cerenkov Viewing Device Training" LI ITE 1 This is continuation of the joint task JNT B 398 on bilateral basis. 2. Activities in 1992 The task was accepted Planning meeting for the TVO and Loviisa course, Helsinki (Y. Abushady and A. Ossipov). CVD-course : Theoretical lectures in Vienna Loviisa preview TVO preview TVO field exercise Loviisa field exercise Participants: TVO 12, Loviisa 8 inspectors, 1 coordinator (IAEA), 3 instructors (IAEA 2, CANSP 1), 2 trainee instructors (IAEA 1, FINSP 1), course manager (FINSP), secretary (FINSP). CVD video project : - TVO and Loviisa Participants: Coordinator (IAEA), video expert (IAEA), CVD expert (CANSP), manager (FINSP). 3. Future An evaluation report will be sent to the IAEA in spring Next course is planned for the fall effinsr Tasks, Ttbimry 19» (STVK) 35

37 STUK-B-YT0 118 L n T E 1 1. Background Task JNT C 687 "Procedural Field Test of SSAC Mailin of CCTV Data (FIN, HUN, SWE)" The task to conduct a procedural field test of mail-in of MIVS videotapes was accepted by the FINSP The goal is to develop a cost-effective way of mailing the CCTV data instead of travel of the IAEA inspectors just for this purpose. 2. Activities Training in the procedures of CCTV tape replacement and diagnostic checks was arranged in the Agency November 12-13, 1992 for the representatives of the SPs of Finland, Hungary and Sweden. During the meeting also the work plan and equipment installation were discussed. Installation at the Loviisa 1 reactor hall took place on January Video tapes have been replaced by STUK since that date about every two weeks. Tapes and logs of significant events prepared by the operator have been sent to the Agency by regular mail. 3. Next steps The exercise is scheduled to take about four months. After the exercise, FINSP is prepared to disassemble and return the equipment back to the Agency. The final report is due by July cfftnir Tula. Ftbnary 1993 ISTVK) 10 36

38 STUK-B-YTO /33 L I I T E 1 1. Background Task FIN F 506 "Expert - SPA Procedure Documentation (Varjoranta)" IAEA needs support in SPA procedure documentation and in carrying out the SPA activities. 2. Activities Mr. Tero Varjoranta started in SGDE/SPA as a CFE in March One year extension was accepted by STUK till An extension from till was accepted by STUK SmucffimrTailu. F*mary 1993 (STVK) 11 e.-li fiitiuiiidttl \mkiisrm 37

39 STUK-B-YT0 118 LIITE 1 21/33 ANNEX 3 FIN SP Task Latina Taik ID Ti O. Tasfc officer Statm A 98 The Verification of Partial Defects in Spent Fuel Assemblies ARLT (AOS) A 99 Instruments and Methods, Testing and Training Resources ARLT (X04) A 563 Class IV BVR SFAT ARLT ( ) A 566 Fabrication of Hardware for Spent Fuel Verification ARLT ( > A/JNT 59S SFAT Improvement for Non-Standard Fuel Items (FIN, SVE) FOTIN ( ) B 248 Field Training for Spent Fuel NDA Techniques WDELFL (Ml) B/JNT 398 Cerenkov Viewing Devi re - Training ef IAEA Inspectors (CAN, FIN, SUE) BATES ( ) 653 Cerenkov Viewing Device Training OSSIPOV ( ) C/JNT 687 Test of SSAC/FacHtty CCTV Data Hail-In (SUE. HUN, FIN) FISHBONE ( ) F 506 Expert - SPA Procedure Documentation (Varjoranta) FORTAKOV ( ) A - Active. S. Stand-by. C - CamoToted Category A: Category B; Category C: Category 0: Category E: Category f: Category X; Measurement Method* and Ttehniowe* Training System Studies Information Processing Containment t Surveillance SG Evaluation and Admin. Support Spteial Task (maintained by the HSSP, information only to tht Agency) «Mt«/.l/gMQw/l«Q3.02-1S 38
